Как сделать токарный станок по дереву из дрели своими руками
Содержание статьи:
Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.
Возможности станка
схема самодельного токарного станка
У станка из дрели существует множество применений кроме токарных работ:
- закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
- под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
- с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
- если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.
Корпус и передняя бабка
Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.
К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.
Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.
Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.
Чертеж станка
Задняя бабка с фиксированной серединой
Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.
Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.
Закрепление заготовки
работа на самодельном станке
Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.
Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.
Рекомендуемый инструмент
Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:
- обдирочные или полукруглые для подготовительных работ;
- плоские для чистовой отделки;
- отрезные и подрезные.
Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.
Советы по работе
- Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
- Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
- Окончательной формы добиваются за несколько подходов.
- Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
- Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.
Примеры чертежей и станков
Видеоролик о том, как сделать станок:
Токарный станок по дереву из дрели своими руками
Главная » Дрель » Токарный станок по дереву из дрели своими рукамиТокарные станки из дрели

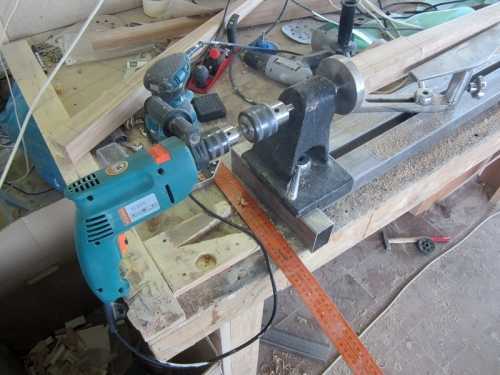

Способов реализации мини токарных станков из дрели своими руками довольно много. Конструкция является простой и состоит из минимума узлов.
На самодельных токарных станках возможно обрабатывать заготовки из дерева, синтетических полимерных материалов (фторопласта, полиуретана, полистирола и т.д.).
Основная идея заключается в выборе дрели, подготовке деревянного основания, подборе подходящего крепления заготовки, установки подручника и задней бабки. При желании через переходник возможно установить токарный патрон для крепления деталей.
Основой мини токарных станков по дереву является станина. Самодельная изготавливается из дерева и имеет конфигурации в зависимости от выбранной электродрели.
При сборке станка необходимо выдержать соосность передней и задней бабок. При нарушении соосности получаются детали конической формы.
Все подходящие запчасти можно найти в гараже или купить на барахолке по минимальным ценам. В целом, конструкция получается бюджетной.

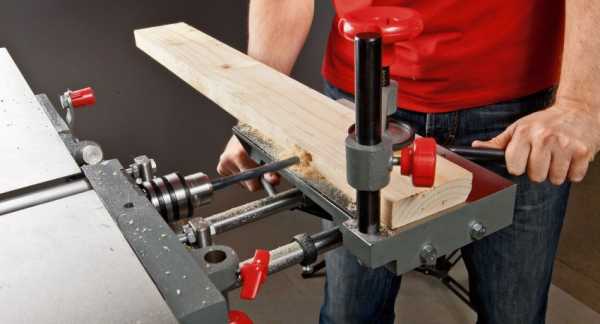

Некоторые умельцы идут дальше и комбинируют два станка в одном: сверлильный и токарный. Это максимально расширяет функциональные возможности оборудования и экономит бюджет.
Преимуществом мини токарных станков из дрели, изготовленных своими руками, является наличие возможности быстрой сборки и разборки, переноски и транспортировки, а также дешевизна конструкции.

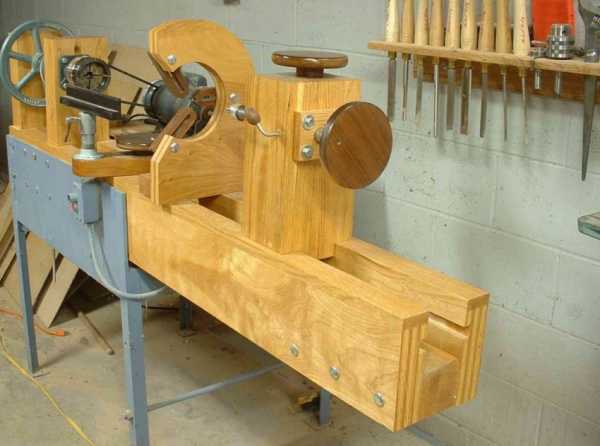

Недостатком является большое число оборотов и маленький крутящий момент, что ограничивает максимальный диаметр обработки. Решить эту проблему можно установкой ременной передачи – вращение передается от электрической дрели через ременную передачу на шпиндель. Но такая схема усложняет конструкцию.
Заводской токарный станок по дереву
Самодельные токарные станки скорее удовлетворяют потребности в бытовых условиях и предназначены для изготовления ограниченного количества деталей. Они ни в коем случае не могут заменить заводской токарный станок, который будет превосходить в производительности, точности и технологическим возможностям.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
(голосов: 6, в среднем: 4,83 из 5) Загрузка…stankiexpert.ru
Токарный станок из дрели своими руками: как сделать, чертежи
Токарный станок из дрели, выполняющий несложную токарную обработку различных материалов, принесет в условиях домашней столярной мастерской большую пользу.
Мобильные токарные агрегаты для обработки деталей, использующие электрическую дрель как привод, предлагаются в различных вариантах на современном рынке инструментальных приборов.
Все же для домашнего мастера лучше изготовить токарный станок из домашней дрели своими руками, используя подручные материалы и детали – это позволит значительно сэкономить.
При этом за счет правильного подбора комплектующих деталей и схемы такого агрегата можно по необходимости расширить его функциональные возможности.
Конструкция самодельного токарного станка из дрели
Чертежи токарного станка из дрели состоят из четырех важнейших узлов: станины, передней бабки, задней бабки, суппорта (подручника).
Самодельный токарный станок из дрели обязательно должен иметь надежное устойчивое основание, что обеспечивает качество, точность и легкость обработки различных материалов.
Наиболее точные промышленные агрегаты по металлу, дереву, другим материалам оснащаются массивной станиной на ножках.
Свой станок домашнему мастеру лучше сделать более мобильным. Соответственно, станина должна быть легкой или разборной.
С ее помощью станок можно будет установить на стол, верстак, тумбу, перемещая его по мере необходимости.
Главное, чтобы станина выполняла свою главную функцию, являясь жестким надежным основанием, на котором правильно располагаются основные функциональные узлы станка.
Передняя бабка – главная задача этого узла заключается в жесткой фиксации и обеспечении вращения обрабатываемой заготовки.
В процессе работы деталь должна быть жестко зафиксирована на одном месте и не двигаться под влиянием вибраций.
С другой стороны, передняя бабка может передвигаться в продольном направлении.
Благодаря этому обеспечивается возможность наиболее оптимальным образом расположить рабочие узлы приспособления в зависимости от размера обрабатываемой заготовки.
На стационарных промышленных станках такой функциональный узел входит в монолитную конструкцию целостной станины.
Самодельный токарный станок, сделанный из дрели своими руками, использует в качестве этой важной функциональной части прибора перфоратор или дрель, которую при необходимости легко снять.
Задняя бабка – подвижный узел станка, который можно без проблем зафиксировать в нужном месте станины. За счет мобильности можно устанавливать заготовки разной длины.
Главное, чтобы оси шпиндельного узла и задней бабки хорошо соотносились между собой.
Правильно сделанное такое приспособление должно иметь максимально точную регулировку упорного конуса.
Правильная схема взаимного расположения двух «бабок» позволяет надежно закреплять заготовки при их обработке.
Суппорт (подручник) – основная задача этого элемента токарного станка из бытовой дрели заключается в том, чтобы выполнять функцию упора для режущих инструментов, которые в основном удерживаются вручную.
Это приспособление может перемещаться по станине в продольном и поперечном направлении, жестко закрепляться при работе.
Важно установить суппорт в таком положении, чтобы рычаг режущего инструмента до обрабатываемой детали был как можно более коротким.
Видео:
Это обеспечит безопасность при работе с различными заготовками.
Важно учитывать, что в самодельном токарном станке наибольшую свободу перемещений имеет суппорт, передвигаясь в продольном и поперечном направлении.
Благодаря этому обеспечивается оптимальное рабочее положение с нужным плечом рычага резца.
Оставшиеся два мобильных узла агрегата должны двигаться только по направляющим вдоль оси заготовки.
Изготовление токарного агрегата своими руками
При создании токарного приспособления с дрелью в условиях домашней мастерской используются разные подручные средства и возможности.
Например, верстак или стол с ровной рабочей поверхностью может эффективно выполнять функции жесткой станины и прочного основания.
Привод электрической дрели или перфоратора используется для обеспечения вращения обрабатываемой заготовки, а патрон инструмента позволяет жестко ее закрепить.
Для эффективного выполнения своих функций дрель закрепляется на станине с помощью зажима, который называют струбциной, и хомута, жестко зафиксированного на ее шейке.
Противоположный упор с конусным концом проще всего изготовить из двух дере
i-perf.ru
советы по изготовлению и использованию – Советы по ремонту
Обработка заготовок из дерева выполняется на специальном токарном оборудовании. Использование аппарата такого типа позволяет выполнять различные операции с высокой точностью. В случае необходимости можно изготовить токарный станок по дереву своими руками. Это позволит сэкономить финансы. Для изготовления данного устройства необходимо ознакомиться с его конструктивными особенностями и воспользоваться советами специалистов.
Конструкция самодельного токарного станка по дереву может быть предельно проста, но для получения желаемого результата следует детально разобраться с его спецификой и особенностями применения
Устройство токарного станка по дереву
Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.
Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования
Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.
Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными. При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом.
Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.
Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.
Схема токарного станка по дереву
Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.
Обратите внимание! Задняя бабка обязательно должна располагаться на одной линии со шпиндельным валом.

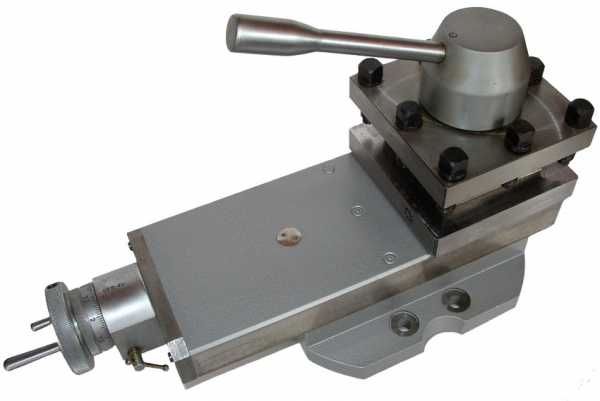

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.
Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.
Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя
Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.
Как сделать токарный станок по дереву: изготовление станины
В серийных устройствах станина в большинстве случаев выполняется из чугуна. Этот материал отличается своей массой. Для самодельного агрегата следует выбрать менее тяжелый вариант. Например, в качестве основы будущей конструкции можно выбрать уголки из прокатной угловой стали. Рекомендуемая длина отрезков составляет 125 см.
Протяженность станины можно увеличить, однако это действие потребует вмешательства и в другие части деревообрабатывающего агрегата. Перед его изготовлением рекомендуется составить план на бумаге. А также можно на профильном сайте взять готовый чертеж, который поможет в сборке станка токарного по дереву своими руками.
Рассмотрим поэтапно алгоритм действий по изготовлению этого агрегата. В первую очередь необходимо разместить соответствующие уголки на горизонтальной поверхности (открытой стороной друг к другу). Затем между ними рекомендуется разместить калиброванные вкладыши, которые позволят сохранить нужную дистанцию в 4,5 см.
Составные части самодельного токарного станка размещаются непосредственно на станине
Далее необходимо соединить направляющие. Для этих целей чаще всего используют такие же уголки, отличающиеся только по размеру (19 см). Точки, в которых будет выполняться сварка, рекомендуется заранее пометить. Перемычки располагаются возле краев длинных уголков. На следующем этапе производится сама сварка.
Полезная информация! Станина любого самодельного станка по дереву – основа конструкции, поэтому ее монтаж является очень важным. Любое нарушение в будущем отразится на эффективности и точности работы агрегата, выполненного своими руками.
Затем необходимо выполнить крепление еще одной перемычки такого же размера. Она должна иметь вырезы под длинные уголки. После монтажа этой детали обязана образоваться ячейка под шип передней бабки. Размеры этого геометрического элемента требуют точного соблюдения. Для установки стандартного шипа передней бабки достаточно 4,5х16,5 см.
Деревообрабатывающий станок своими руками: как сделать подручник
Традиционно эта деталь включает в себя две составляющие. Они выполняются из стальных уголков. Стандартные габариты заго
psk-remont.ru
Токарный станок для дерева из дешевой дрели |
Все знают что токарный станок стоит больших денежных средств. Но что же делать плотнику-любителю, который не располагает такими большими средствами? Как оказывается выход есть, его можно смастерить из подручных средств и обычной дрели, процесс изготовления ниже будет изображен в картинках.
В данном проекте все делалось на авось, т.е. без предварительного созданных чертежей и планов, т.к. чтобы сделать токарный станок своими руками применялось тут-то, что под рукой лежало, а именно: сама дрель, брусок, доски, саморезы, подшипник, шурупы с гайками и пару мелочей.

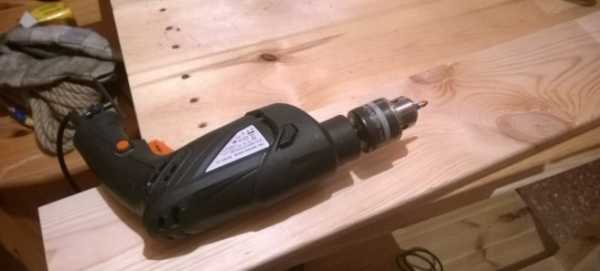

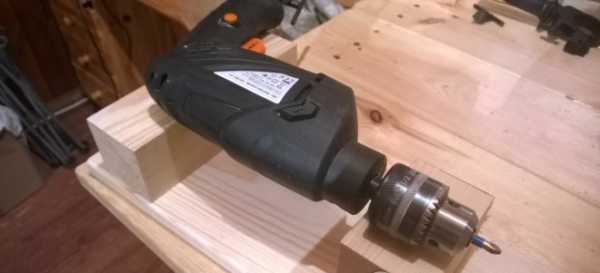

Для начала была выбрана основа на которой должна была крепиться дрель.

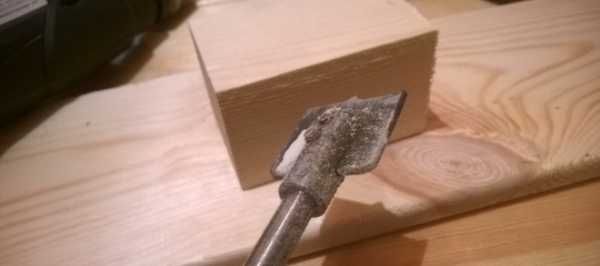

Затем нужно было подготовить отверстие для фиксации дрели. Для этого было использовано плоское сверло по дереву.
