Токарный станок по металлу своими руками из дрели – Самый простой токарный станок из дрели

Содержание

видео инструкция как сделать самому

Порой дома требуется деталь вроде бы простая, но в магазине подходящей нет. Делать вручную долго, да и качество будет не то. Совсем беда, если необходимо изготовить несколько одинаковых изделий. В подобном случае хорошим подспорьем домашнему мастеру будет токарный станок из дрели, собранный своими руками. Главное преимущество устройств — универсальность. Мы расширяем область применения имеющегося инструмента. При том, что прежние его возможности никуда не деваются. Описание последовательности изготовления токарного станка своими силами является темой настоящей статьи.

Оглавление:

  1. Элементы устройства
  2. Требуемое оборудование и расходники
  3. Инструкция по сборке
  4. Рекомендации и видео уроки

Общие принципы работы

Схему самодельного токарного оборудования найти не проблема. Интернет ими пестрит, как чертежами и руководствами по эксплуатации. Но сделать станок, не представляя пусть в общих чертах принципа его работы, получится вряд ли. Усилие вращения нашего самодельного станка обеспечивает обычная электрическая дрель.

Поскольку для работы надо иметь свободные руки, ее необходимо как-то закрепить, соединив при этом с обрабатываемой деталью. Подобная схема давно реализована в токарном станке по дереву. Его мы и возьмем за основу нашего проекта.

Основные элементы устройства:

1. Станина — основа, на которой собраны остальные узлы. Ее размеры зависят от предполагаемых задач. В большинстве случаев достаточно длины 50-60 см. Для чего хватит основания около метра.

2. Передняя бабка подает на деталь усилие вращения. В нашем случае, это просто хомут, зажим, позволяющий надежно закрепить дрель, в патрон которой мы вставим заготовку из дерева, либо устройство для ее крепления.

Более сложный самодельный токарный аппарат предполагает наличие особого узла, позволяющего изменять скорость вращения. Его основа два подшипника, на которых установлен шпиндель. С одной стороны на нем закреплен шкив, с другой устройство для крепления заготовки. Передача вращения происходит с помощью приводного ремня плоской либо клиновидной формы. Подобное приспособление своими силами не сделать. Если вы в дальнейшем захотите усовершенствовать технологию обработки древесины на своем станке, шкивы, шпиндель и ремни придется заказывать и покупать.

3. Задняя бабка. Обеспечивает фиксацию обрабатываемой заготовки в нашем самодельном станке. Ее задача поддерживать деталь, давая ей свободно вращаться, но надежно предохраняя от сдвига в сторону. Задняя бабка должна свободно перемещаться вдоль по основанию и надежно фиксироваться в любом месте.

4. Суппорт или как еще называют это приспособление — подручник. В процессе работы на него опираются резцы (стамески).

5. Подручник перемещается перпендикулярно оси вращения заготовки и способен поворачиваться на угол 40-45 градусов.

Инструменты, оборудование и расходные

Переходим к сбору инструментов, с помощью которых нам предстоит соорудить станок для токарных работ своими руками.

Набор самый простой, не требующий инструкции:

  • метчик для нарезки резьбы М12, с держателем;
  • ножовка по металлу с запасными полотнами, или небольшая «болгарка» с диском на 125-150 мм.
  • ножовка по дереву с мелким зубом, еще лучше электролобзик;
  • широкая стамеска;
  • наждачная бумага с зерном средней крупности 20-25Н;
  • угольник столярный;
  • ключи гаечные, отвертка крестовая и индикаторная эл. монтажная, нож с выдвижным лезвием;
  • тиски слесарные, средние;
  • линейка или складной метр, плотницкий карандаш.

Самое сложное устройство из тех, что необходимо: электрическое точило. Если его нет, договоритесь с кем-нибудь, чтобы пустили самому поработать на полчаса-час. Поскольку дрель у нас имеется, запасемся сверлами по металлу диаметром 4; 7; 11 и 12 мм по дереву.

Приступаем к работе. Материалы

Мы будем создавать самый простой мини-станок с прямой передачей вращения патрона дрели на заготовку. Сделав его своими силами, вы сможете перейти к более сложным моделям.

Сначала заготовим древесину. Для основания берем сухую доску метровой длины, 50х300 мм. На заднюю и переднюю бабки запасем брус из дерева сечением 60х60 мм или немного больше. Для устройства суппорта хватит дощечки шириной 6-8 см толщиной 20 мм. Лучше всего использовать дуб. В крайнем случае, подойдет древесина березы или сосны.

Кроме этого понадобятся:

  • Пяток болтов М10 мм, шайбы, (в том числе Гровера) и гайки, шурупы по дереву.
  • Длинный (25-30 см) болт или шпилька с резьбой М12.
  • 30 см стальной полоски 1,5-2,0 мм толщиной, шириной 3-5 см и кусок резины от старой камеры. Из этого сделаем хомут для крепления дрели.
  • Еще одна полоса стали шириной 3-5 см длиной 15-20 см и толщиной 4-5 мм, для подручника (суппорта).
  • Кольцевая фреза для дерева и гипсокартона в виде чашечки, диаметром 15-20 мм.
  • Отрезок швеллера приблизительно 10 см, высотой 65-80 мм ( номер 6,5 или 8) . Этот профиль имеет толщину металла порядка 4,5 мм, а размер полок около 4 см.
  • Кнопочный выключатель на два положения. Мощность его должна соответствовать дрели, используемой в качестве привода.
  • Розетка, вилка и пару метров гибкого кабеля с двойной изоляцией и двумя медными жилами сечением 2,5 мм2.

Заготовка металлических деталей и узлов

Прежде всего, нарисуем схему, а лучше чертежи будущего станка из дрели. С указанием хотя бы общих габаритов и основных деталей. После переходим к изготовлению узлов для крепления обрабатываемой в нашем приспособлении заготовки.

Инструкция по изготовлению:

  • Рассверливаем отверстие в днище кольцевой фрезы под болт М10. Его головку обтачиваем в виде призмы с пропилом посредине, так чтобы образовалась пара зубцов.
  • Вставляем болт в отверстие фрезы, затем одеваем большую (4-8 см диаметром) шайбу, гровер и зажимаем гайкой.
  • Для устройства пиноли (подвижная часть задней бабки) используем длинный штифт с резьбой на М12. Головку затачиваем в виде конуса.
  • Надеваем шайбу, зажимаем гайкой с гровером. Это будет центровка, для упора в торец обрабатываемой детали из дерева.
  • У наружного края полок швеллера сверлим соосные отверстия.
  • Нарезаем в них резьбу, и вкручиваем пиноль, куда предварительно наденем гайку. Вращаясь, шток, сможет выдвигаться на нужное расстояние и фиксироваться в этом положении.
  • В стенке швеллера с пинолем сверлим четыре отверстия под шурупы.

Из стальной полосы сгибаем хомут. Сверлим несколько маленьких отверстий под шурупы для крепления его к передней бабке и одно большое, для зажимного болта.

Сборка станка и установка бабок

Используя чертежи и настоящее описание, собираем наши заготовки, в единый агрегат:

  • Первым делом крепим на конце станины отрезок бруса длиной 20 см, располагая его вдоль. Это будет основа передней бабки. Для ее крепления используем болты М10. Лишние концы обрезаем.
  • Самонарезающими шурупами крепим к брусу хомут для дрели. Вставляем зажимной болт.
  • Заготавливаем брус длиной 15 см под заднюю бабку. Сверлим поперек него сквозное отверстие.
  • Поскольку задняя бабка должна быть подвижной, прорезаем в станине сквозной продольный паз. Для этого используем лобзик, либо сверла и стамеску: бурим ряд отверстий и убираем дерево между ними, зачищаем паз наждачной бумагой.
  • Снизу брус задней бабки подгоняем по форме продольного паза основы. Делаем выступ, который должен свободно по нему двигаться, не давая всему узлу проворачиваться на штифте с гайкой.
  • Зажимаем заднюю бабку болтом с шайбами и гайкой.

Технология перемещения конструкции проста: ослабив гайку, двигаем деревянный брус вдоль станины, зажав — надежно фиксируем.

  • Вставляем в хомут дрель. Чтобы не повредить, подкладываем лист резины. Зажимаем.
  • Ориентируясь по оси вращения дрели, саморезами крепим к брусу задней бабки швеллер, куда вкручена шпилька с центрирующим конусом.

Подручник (суппорт)

Подручник для опирания резцов дает опору стамеске в любом месте обрабатываемой детали. Для этого его крепление должно позволят перемещение как перпендикулярно оси вращения, так и вдоль. Все это получится сделать своими силами, если следовать дальнейшему руководству:

  • Берем заготовленную ранее дощечку, болтом М10 крепим к ней брусок. К нему в свою очередь, шурупами привинчиваем стальную пластину упора.

Если взглянуть сбоку конструкция напоминает букву «П», положенную на бок. Единственно, верхняя «нога» гораздо короче нижней.

  • В дощечке прорезаем продольный паз, так как мы это делали в станине. Болтом и гайкой крепим ее поверх паза, прокладывая шайбу и гровер.

Схема такая же, как у задней бабки: ближе или дальше к заготовке суппорт движется по пазу и фиксируется болтом. При необходимости поворота осью служит болт крепления бруска к дощечке.

Поставим станок из дрели на ножки из бруса по краям. Это необходимо, чтобы головки крепления задней бабки и подручника могли свободно двигаться.

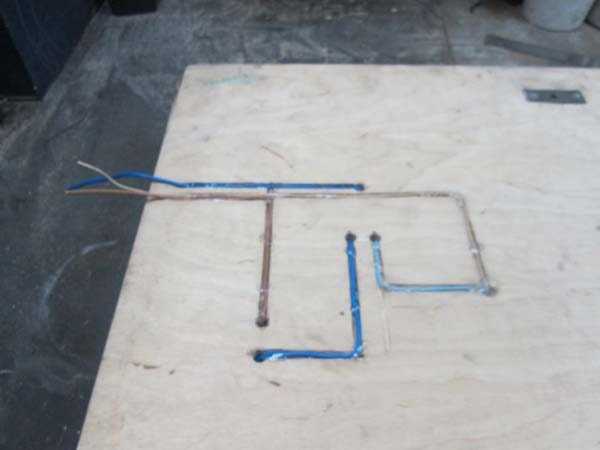

Последний элемент, который придется сделать самому — электрическая часть. Рядом с задней бабкой крепим к телу станка розетку, и через выключатель подсоединяем к ней кабель с вилкой. Зафиксировав пускатель дрели боковой кнопкой, втыкаем ее шнур в розетку. Теперь, чтобы запустить наш самодельный станок достаточно щелкнуть выключателем.

Как все это работает

Небольшая инструкция, чтобы лучше разобраться в устройстве станка из дрели:

  • Чтобы заготовка не проворачивалась, упираем один торец детали в зубцы фрезы закрепленной в патроне дрели.
  • Подводим заднюю бабку вплотную к противоположному концу заготовки. Фиксируем ее к станине. Затем выдвигаем шпильку, вращая ее по резьбе. Прижимаем деталь центрирующим конусом, затягиваем пиноль гайкой.
  • Подводим подручник с минимальным зазором к древесине. Фиксируем, зажимая гайку.
  • Включаем станок.

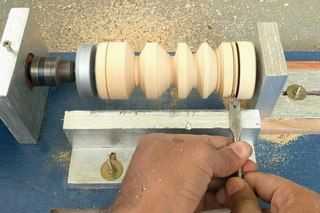

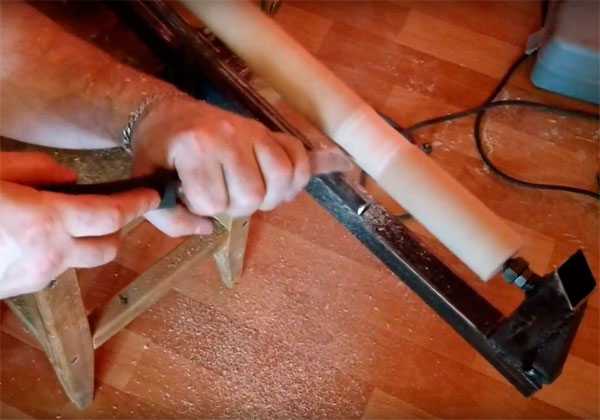

  • Резец (стамеску) опускаем на суппорт, режущий конец подводим к дереву, начинаем работу.

Выточенную деталь снимаем со станка, отпустив заднюю бабку. При необходимости обрезаем торцы. Если требует технология — обрабатываем древесину олифой или морилкой.

Заключительные рекомендации и подборка видео инструкций

После окончательной подгонки всех элементов станок желательно снова разобрать. Затем зачистить шкуркой выступы и углы, окрасить горячей олифой. Металлические детали покрыть битумным лаком. Для удобства фиксации задней бабки и подручника вместо обычных гаек лучше подойдут барашковые. Этот же вариант применим и для хомута, удерживающего дрель. Разумеется, особо сложную деталь самодельным токарным агрегатом не сделать, но в домашнем хозяйстве такого обычно и не требуется.




orgstanki.ru

Токарный станок из дрели сделать своими руками

🏠 » » Изготовление токарного станка из дрели самостоятельно

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование. Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

  1. Станина или основание
  2. Передняя бабка
  3. Задняя бабка
  4. Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

  1. Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
  2. Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине. На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
  3. Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
  4. Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук. Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

  1. Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
  2. Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
  3. Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
  4. Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

  1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
  2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
  3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
  4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

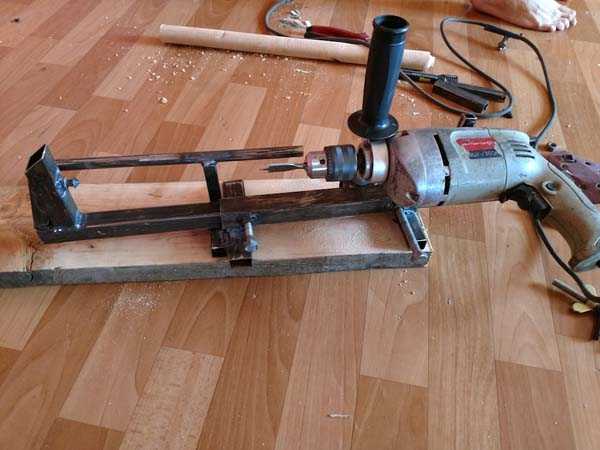

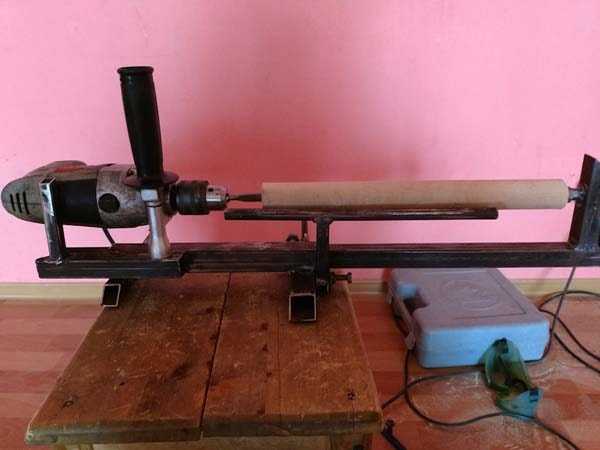

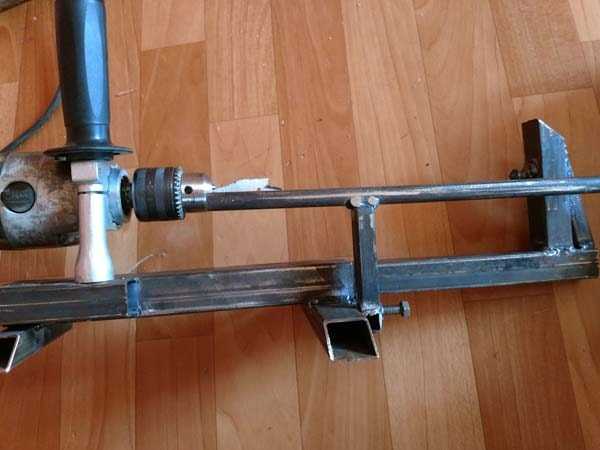

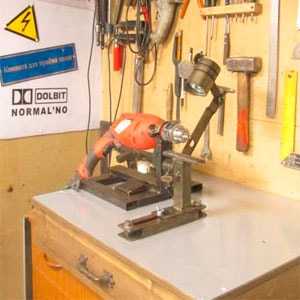

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно. Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.

moiinstrumentu.ru

Токарный станок своими руками из дрели по дереву и по металлу

Фантазии хорошего домашнего мастера отличаются большим разнообразием работ. В них присутствуют детали типа тел вращения, которые изготавливаются на токарных станках по дереву и металлу. Однако приобрести в собственность такой станок будет затратным мероприятием для семейного бюджета. Изготовление токарного оборудования с применением дрели расширит возможности мастера.

Назначение

Если на ручной оснастке, которая часто используется в работе, сломалась ручка. Или, например, перед вами задача — изготовить в подарок шахматные фигуры. Эти и другие подобные работы можно выполнить, используя токарный станок, сделанный на базе электрической дрели. На оборудовании, сделанном своими руками, ручка получится максимально удобной, а шахматные фигуры оригинальными.

Устройство

Традиционный вариант токарного станка включает в себя следующие основные узлы: электропривод, станина (основание), передняя бабка, задняя бабка, суппорт. В качестве источника энергии (электропривод) на самодельном токарном станке используется электрическая дрель.

Станина

Предназначена для размещения всех остальных узлов. Она воспринимает всю нагрузку при работе на себя. Поэтому станина должна обладать запасом прочности. Конструкция минимально деформируется при выполнении работ, обеспечивая точность изготовления деталей.

Станина выделена красным

В классическом варианте токарного станка станина представляет собой технологически сложный для изготовления узел. Ее поверхность, сопрягаемая с другими сборочными единицами, входящими в состав токарного станка, выполняется с высокими требованиями точности. В процессе ее технологической обработки используется специальное высокоточное оборудование.

От качества изготовления станины во многом зависят характеристики точности станка. Поэтому это дорогостоящая деталь. В самодельном варианте требования к конечному продукту значительно проще, станину (основание) можно изготовить из любых доступных материалов, не требующих дорогостоящей обработки.

Передняя бабка

В передней бабке токарного станка находится электродвигатель с редуктором и блоком управления. В ее функции входит передача вращения, а также базирование заготовки с целью обработки. Другое название передней бабки – шпиндельная, потому что основная деталь этого узла шпиндель. Это многоступенчатый вал с отверстием внутри, вращающийся в прецизионных регулируемых подшипниках.

Со стороны рабочей зоны находится фланец, к которому крепится трехкулачковый самоцентрирующийся патрон. Через отверстия в вале устанавливаются различные зажимные приспособления, например, цанговый. Крепление заготовки в самодельном станке осуществляется с применением сверлильного патрона электрической дрели, то есть имеет значительные ограничения.

Блок управления обычного токарного станка позволяет подобрать практически любой вариант для обработки детали согласно технологическому процессу. В самодельном варианте функцию передней бабки выполняет электрическая дрель вместе с основанием, на которую она крепится. Поэтому выбор режима обработки заготовки ограничивается функциональными возможностями электроинструмента.

Задняя бабка

Для создания необходимой жесткости при обработке заготовка закрепляется с двух сторон. Это особенно важно для длинных деталей. Поэтому против передней бабки расположена задняя. В корпусе задней бабки находится упорный или вращающийся центр, служащий для поджатия заготовки. В задней бабке может устанавливаться режущий инструмент типа сверл, зенкеров, разверток.

Суппорт

Суппорт токарного станка обеспечивает подачу инструмента в зону обработки. Обычно инструмент крепится в специальной оснастке (резцедержателе), которая размещается на суппорте. Кинематическая схема суппорта позволяет ему перемещаться как в продольном направлении, так и в поперечном относительно оси шпинделя. Для получения конусных поверхностей инструмент может устанавливаться под углом.

Рабочий инструмент токарных станков приводится в движение как вручную, так и с помощью механических устройств. На самодельных токарных станках подача инструмента в зону резания происходит в основном с помощью ручной физической силы.

Пошаговая инструкция

Вариантов изготовления токарного станка своими руками из дрели существует множество. Однако принципиально они мало чем отличаются друг от друга. По сути это электрическая дрель, приспособленная к работе совместно с конструктивными элементами токарного станка.

  • При выборе конструкции станины необходимо учитывать возможность ее размещения на рабочем столе (верстаке) домашнего мастера. Она может крепиться к нему при помощи струбцин или резьбовых соединений, в зависимости от величины нагрузки при обработки. Станина позволяет легко перемещать токарный станок из дрели со всеми установленными на ней узлами в случае изменения местоположения по необходимости.

Размеры станины нужно выбрать в соответствии размерам обрабатываемых заготовок. Если есть уголки 40х40 мм или квадратная труба такого сечения, сварить станину из этого металла будет хорошим вариантом. Обязательно предусмотреть паз, по которому передвигается задняя бабка и подручник. В случае отсутствия уголка и квадратных труб, можно изготовить станину из деревянных брусков.

  • В зависимости от модели выбранной электрической дрели разрабатывается подставка под нее. Изготавливается конструкция из трех сбитых друг с другом фанерных пластин и основания с ложементом под корпус дрели. Подставка крепится к станине, при этом опорная часть дрели поджимается к ложементу с помощью струбцины. Также, можно попробовать закрепить дрель на станине железным хомутом. Оба варианта, представлены на картинках ниже. Метод крепления дрели не ограничивается, только этими вариантами. Вы можете эксперементировать и изобрести свой. Важно прикрепить дрель так, чтобы она держалась на станине без движений и люфтов при работе.

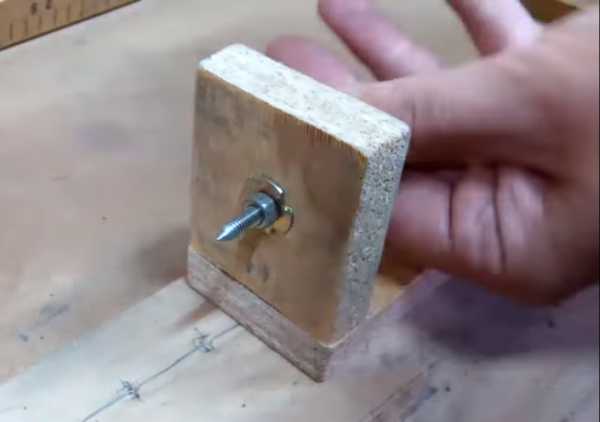

  • Для задней бабки собираем уголок из двух деревянных брусков. Он крепится через паз к станине. В одном из брусков выполняется отверстие под мебельную петлю с внутренней резьбой. В нее закручивается наконечник с заточенным под конус концом. Вся сборка зажимается гайкой, расположенной со стороны рабочей зоны. Такое ее местоположение предотвращает от раскручивания узел задней бабки.

Важно: ось наконечника должна совпадать с осью вращения патрона дрели. Это уменьшит биение заготовки при обработке и сделает обработку заготовок качественней.

  • В качестве заменяющего суппорт, на токарном станке из дрели, используется подручник. Он свободно двигается по направляющему пазу станины, обеспечивая минимальный зазор между опорой подручника и вращающейся заготовкой. Это связано с тем, что инструмент на опоре подручника удерживается вручную. Расстояние между заготовкой и опорой не должно увеличивать момент силы, уменьшая физические усилия станочника. Крепление выполняет надежную фиксацию в рабочем положении.

Правильная компоновка на станине всех перечисленных узлов позволит проводить токарную обработку заготовок. Если разработать дополнительную оснастку к самодельному станку из дрели, то от обработки простых цилиндрических тел вращения можно переходить к более сложным. Набор разнообразных зажимных конусов, фланцев и оправок расширит номенклатуру обрабатываемых деталей.

Чертежи с размерами

Ниже вы можете ознакомиться с чертежами самодельного токарного станка. Все размеры указаны в мм:


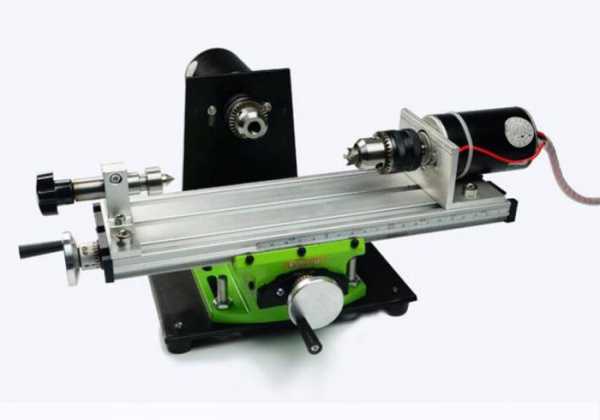

Вариант изготовление мини-токарного станка:

Применение

Материалом для обработки служит хорошо просушенное дерево. Можно работать пробовать работать и с металлом, но для этого нужна хорошая сноровка и опыт. Некоторые «мягкие» металлы (медь, алюминий) при применении в конструкции мощной дрели способны подвергаться формообразованию.

В частном хозяйстве с помощью шлифовальных кругов затачиваются разные режущие инструменты. Применение войлочных и полировальных кругов делают рабочую поверхность чистой и гладкой.

Приоритет в использовании токарных станков из дрели принадлежит в обработке заготовок из дерева. Максимальный эффект достигается в получении фигурных поверхностей. Инструмент, который изготавливается из изношенных напильников, при помощи человеческой мысли и физической силы, способен создавать необычные художественные формы.

При использовании станка не забывайте соблюдать базовую технику безопасности!

2lzz.ru

Простой токарный станок из дрели – Sam-Sdelay.RU – Сделай сам!


Такой простой токарный станок может сделать каждый у себя дома своими руками, при наличии обычной дрели. Все детали станка самодельные и изготовленные из дерева, кроме подшипника и шурупов. Почти ничего лишнего, только все самое необходимое.
Итак, что понадобиться для токарного станка:

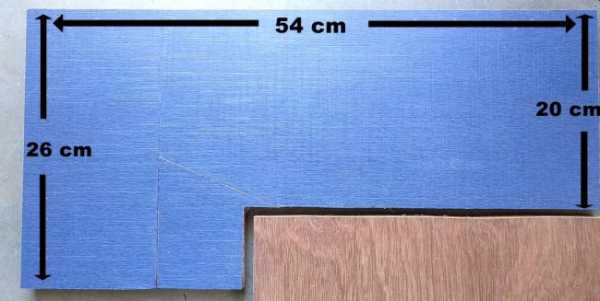

Для начала необходимо определиться с размеров столешницы станка. Я взял такие размеры, у вас могут быть другие.

Габариты столешницы определяются размерами вашей дрели и габаритами заготовок, которые вам в дальнейшем нужно будет обрабатывать.
Первым, что нужно сделать после того как вы определились с размерами, так это найти центр у дрели. Для этого кладем её на столешницу и замеряем расстояние от центра патрона до столешницы.
Затем берем квадратную деревяшку и сверлим в ней отверстие под шейку дрели. Центр для отверстия – это расстояние, которые мы только что замерили. Это нужно для того чтобы зафиксировать дрель ровно.

Отпиливаем лишнее и пока убираем это крепление в сторону.

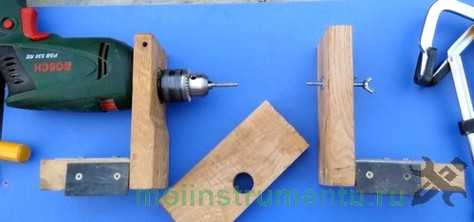

Теперь собираем две уголковые детали. Это две, склеенные между собой, прямоугольные деревяшки.


Деталь поменьше – это бабка станка, которая будет удерживать крутящуюся заготовку, с другой стороны. А деталь по шире – это станина, на которую будет опираться деревообрабатывающий инструмент. Высота этой станины должна быть примерно равна, размеру от центра дрели до столешницы. А высота бабки больше раза в полтора, чтобы по центры можно было закрепить подшипник.
Дрелью со сверлом делаем направлявшие у бабки и станины. Для этого по линии делаем отверстия и потом под наклоном соединяем их.


Все три важные детали готовы. Можно их покрасить из баллончика при желании.

В бабке делаем не сквозное отверстие под подшипник. В подшипник вставляем болт и стягиваем гайкой. Смазываем клеем посадочное место и устанавливаем подшипник, гайкой наружу.

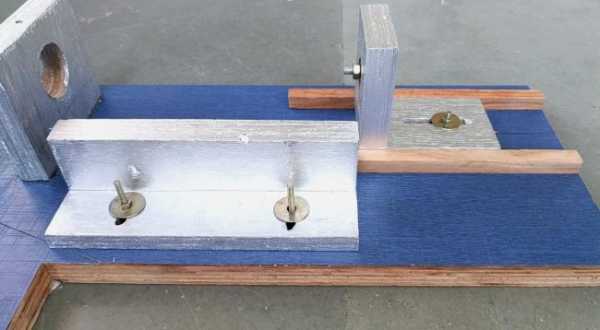

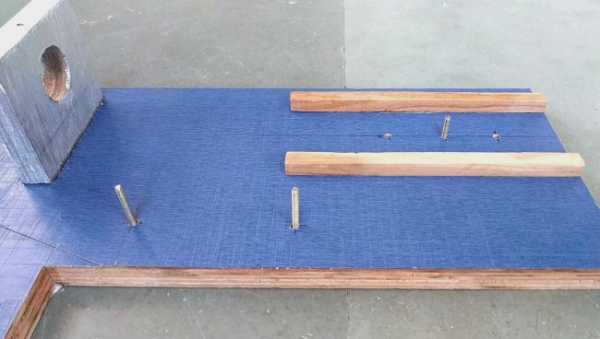

В столешнице крепим направляющие для бабки из обычных реек. Сверлим отверстия под длинные болты, нужно три штуки. Также крепим саморезами крепление под дрель. Плюс маленький деревянный прямоугольник под ручку дрели. Приворачиваем детали.

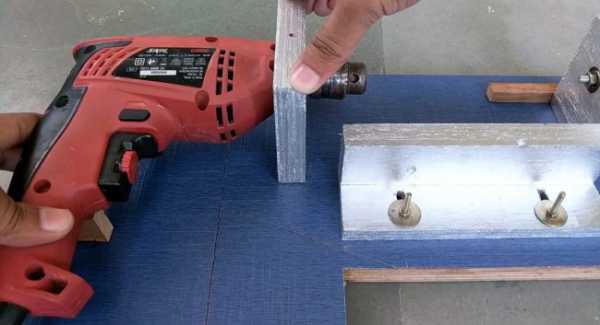

Вставляем дрель и фиксируем саморезам, чтобы она сидела жестко и не проворачивалась.


Токарный станок по дереву почти готов, осталось только сделать фиксатор, который будет удерживать заготовку. Для этого выпилим кругляш, ввернем в него саморезы и болт с гайкой.

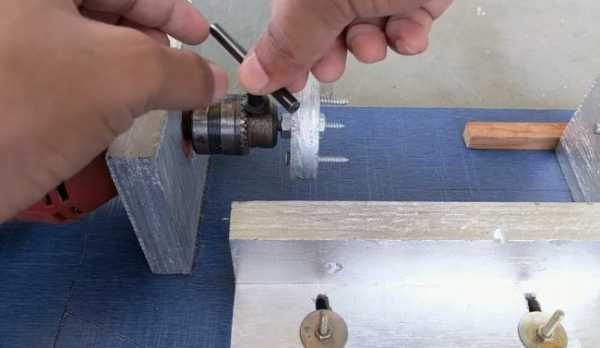

Закрепим в патроне дрели.

Закрепим заготовку и зажмем задней бабкой, предварительно рассверлим отверстия под крепления в заготовке. Включим дрель и зажмем фиксатор на ручке, чтобы не удерживать кнопку.

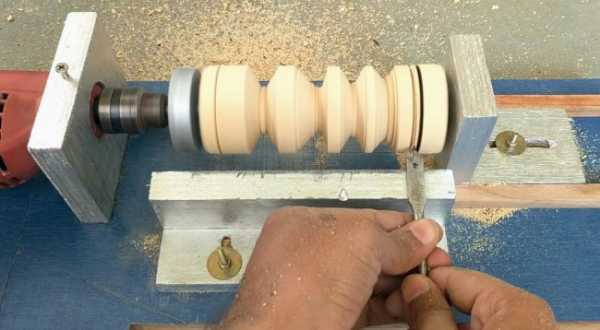

Пробуем обрабатывать заготовку. Все отлично. Теперь можно делать различные ручки, рюмки, скалки и т.п.



Смотрите видео по изготовлению токарного станка по дереву

Источник

sam-sdelay.ru

Токарный станок из дрели | Самоделки своими руками

Токарный станок для умельца самодельщика вещь первой необходимости с его помощью можно выполнять целый ряд операций: точить, шлифовать и резать. Мы подробно рассмотрим как сделать простой токарный станок из обычной дрели своими руками, фото и описание прилагается.

Изготовление станка.

Первым делом понадобится подходящая деталь для зажимной обоймы, нашёлся вот такой шкив от Волги, по размерам подошёл идеально.

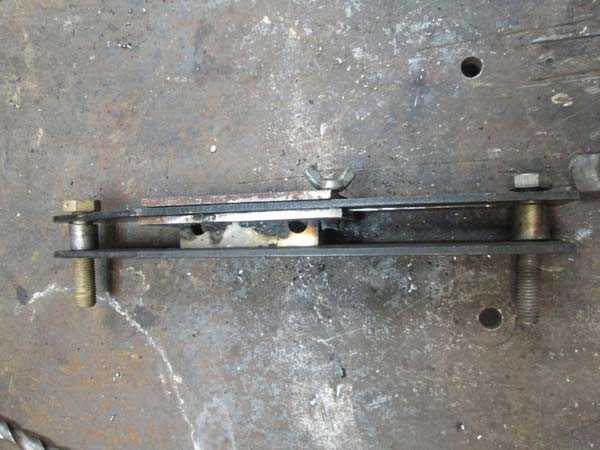

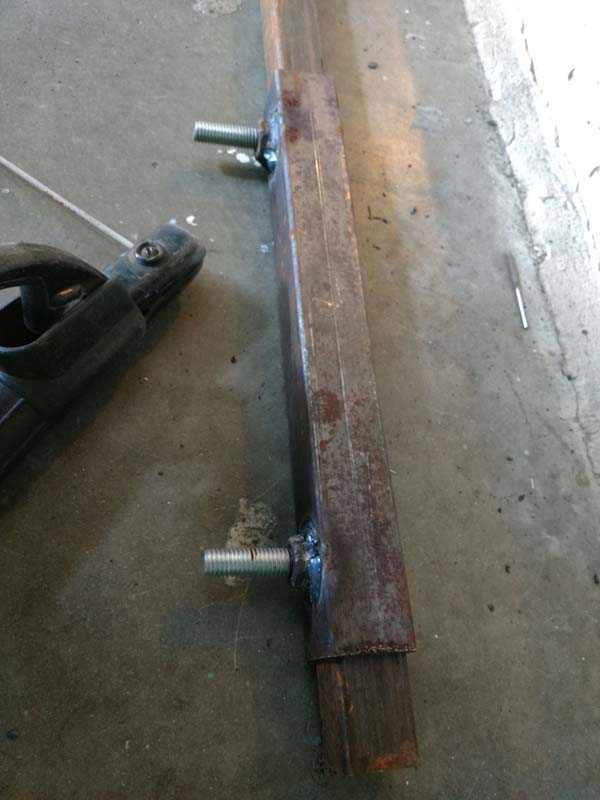

Срезаем шкив пополам, а из листа металла толщиной 4 мм, нарезаем и привариваем крепления. Затем зажимаем в тисках обе половинки и сверлим отверстия под стяжки, вставляем в отверстие болты и закручиваем гайки. Гайки прихватываем сваркой и обойма готова.

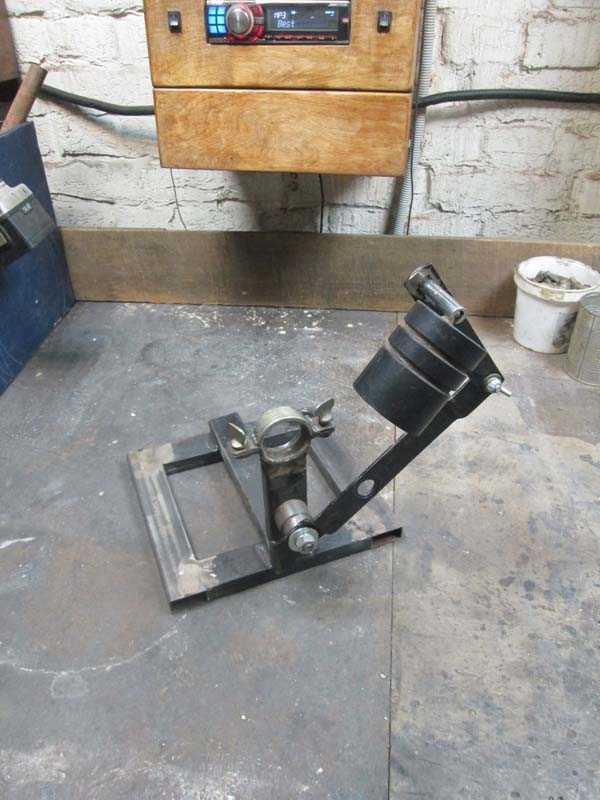

Раму сделал из профильной трубы 20 х 40 мм. На раме закреплён светильник, его крепление сделано из деталей реечного стеклоподъёмника от Волги.

Из него так же сделан упор под резцы. Конструкция следующая. Платформа с направляющими пазами (рейки от стеклоподъёмника), по которой перемещается каретка с упором, а в нужном положении каретка фиксируется барашковой гайкой

Две рейки, брусок металла (ширина- по размеру пазов, высота- по высоте основания), две пластины с вырезом под брусок (металл 2 мм. и напильник в помощь), пара втулок (труба подходящего диаметра) и пара полосок металла для жёсткости (обрезки от деталей оконных конструкций) .

К бруску, привариваем одну из пластин заподлицо. Затем вставляем всё в паз верхней рейки и с обратной стороны привариваем к бруску вторую пластину. Проверяем ход каретки. Если всё работает чётко, без заеданий, просверливаем в задней части обе пластин, отверстие диаметром 6 мм.

Со стороны нижней пластины вставляем болт и фиксируем его головку сваркой. Сверху, будет накручиваться барашек (ним мы будем фиксировать каретку в нужном положении. Затем ставим втулки, нижнюю рейку и стягиваем всё болтами.

Подгоняем нижнюю рейку относительно верхней, что бы ход каретки был без заеданий, а нижняя часть бруска не доходила до нижней кромки рейки где-то в пределах 1 мм. (зазор выводится подгонкой высоты втулок и делается для того, что бы нижняя часть бруска при перемещении не касалась рабочей поверхности стола). Закончив с подгонкой, вставляем между двумя рейками, с обеих сторон, полосу и окончательно свариваем всё.

Остаётся приварить к передней части каретки отрезок профильной трубы в которую будут вставляться упоры для резцов. В качестве основания, взял профиль 30 х 30 мм, для упоров 25 х 25 мм.

Фиксатор упора простейший. На высоте 2/3 от низа основной трубы, просверливаем отверстие 7 мм. к нему привариваем гайку на 6 мм. В него вкручивается болт-барашек и фиксирует упор.

В качестве основания, взял фанеру толщиной 12 мм. Крепление рамы под дрель- на саморезах. Снизу предусмотрен выдвижной ящик под резцы и оснастку. Чтобы он ничего не цеплял, крепление платформы каретки сделано на закладных пластинах.
В качестве крепежа напилил пластины толщиной 6 мм, просверлил три отверстия. В центральном нарезал резьбу под болты, через два крайних пластина крепится к столу саморезами.

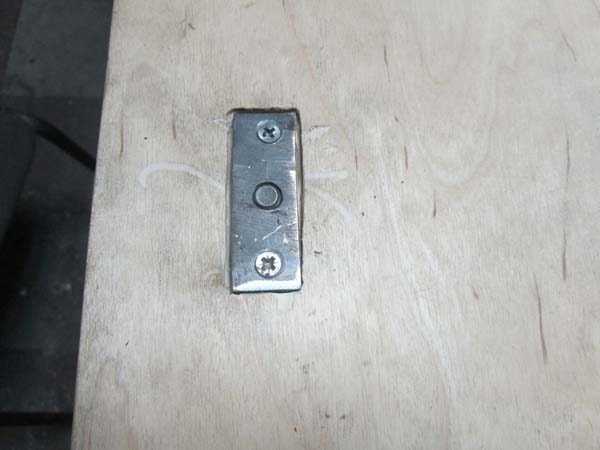

Крепление пластины.

Крепление платформы для упоров сделано поворотным. Угол фиксированый- 90°. Ниже, на фото, всё видно. Для поворота, необходимо выкрутить болт в задней части платформы. Перевести её в нужное положение и зафиксировать. После пробных «заездов», сделал вывод о необходимости замены болта на «барашек».
После всей подгонки красим железо и ставим на место.
Столешницу планировал оставить как есть, но практичность победила. Сверху закреплён лист алюкобонда. Вещь вечная и в плане уборки удобней.

Напряжение подводится с помощью шнура.

Дрель подключается к розетке. Питание на неё, подаётся с помощью клавишного выключателя. Фиксируем кнопку на дрели в включённом положении, а дальше работаем выключателем. И удобно и кнопка дрели дольше проживёт. Вторая клавиша выключателя, работает на подсветку.

Поводка снизу, сделана по принципу крепления закладных пластин. Фрезернул дорожки, уложил провода, зафиксировал их термоклеем и всё это дело закрыл пластиком.

Дополнительно сделан второй упор под резцы. Он шире основного. С его помощью удобно делать круглые заготовки. Но он выполняет ещё одну функцию.
В верхней части просверлил отверстия и нарезал резьбу. Теперь берём кусок текстолита, просверливаем отверстия и получаем столик для шлифовки.
С помощью насадки для шлифовальных дисков, теперь можно быстро и удобно подводить кромки заготовок.

Станок предназначен для мелких токарных работ.

Пример изготовленных деталей на станке.

Вот такой токарный станок из дрели можно сделать своими руками.

Автор самоделки: Дмитрий. источник

samodelki-n.ru

Токарный станок из дрели своими руками: фото, видео

Самодельный токарный станок по дереву сделанный из ручной дрели: фото, описание и видео станка в работе.

Периодически приходится строгать, вытачивать из дерева детали, решил сделать из дрели, простой, токарный станок по дереву. Конструкция предельно простая, на изготовление самоделки потратил всего пару часов. Процесс изготовления показан на фото.

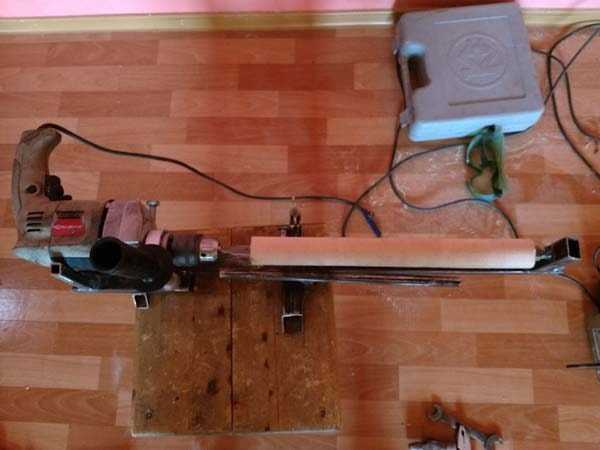

В результате, из дрели получился вот такой, простой станочек для работ по дереву.

Видео автора: токарный станок из дрели в работе.

Загрузка...

sam-stroitel.com

Токарный станок из дрели своими руками: чертежи, советы по изготовлению

Поделки из дерева и меди круглой формы хорошо изготавливать на домашнем маленьком токарном станке. Что общего между токарным станком и дрелью? Для рядового человека, далекого от производства, ничего. Но для современного Кулибина это настоящий Клондайк идей. Человек с фантазией и умелыми руками с легкостью смастерит свой домашний токарный станок из дрели.

Покупной или самодельный токарный станок – что лучше?

Стоимость небольших токарных станков заводского изготовления заставляет задуматься над альтернативным решением этой задачи. Самостоятельно собранный станок для токарных работ может обойтись намного дешевле. Чтобы претворить свою затею в жизнь, самое дорогое, что потребуется купить, - это дрель или перфоратор, имеющий функцию дрели. Рассмотрим вариант изготовления токарного станка из дрели своими руками для частного домашнего бизнеса. Простота изготовления такого нужного и полезного оборудования поражает. Самый простой токарный станок можно изготовить за один день "на коленке". При изготовлении самого неприхотливого токарного станка потребуются деревянные бруски, фанера, жесть, хороший клей и прочие материалы.

Материалы для изготовления токарного станка

Прежде чем думать, как сделать токарный станок, нужно просчитать, а не получится ли стоимость необходимых материалов больше, чем стоимость заводского прибора? Для этого лучше просмотреть список всех необходимых материалов и оборудования, определить, что из этого имеется в наличии и посчитать, какую сумму нужно потратить на недостающие элементы.

Набор для токарного станка из дрели выглядит следующим образом:

  • электрическая дрель;
  • крепкий стол или верстак;
  • минимум три струбцины;
  • саморезы;
  • болты, винты и гайки;
  • напильники;
  • резцы;
  • наждачная бумага.

Но если ваш домашний бизнес вырос, требует высокой производительности и точности изготовления стальных деталей, в таком случае необходимо раскошелиться и приобрести токарный станок промышленного изготовления с мощным электродвигателем, жесткой станиной и оснасткой, установленной на ней.

Из чего состоит токарный станок?

Любой токарный станок имеет в своей конструкции следующие основные составляющие:

  1. Станина токарного станка. Основа в станкостроении.
  2. Передняя бабка с силовым агрегатом, в данном случае - дрелью.
  3. Задняя бабка. Расположение ее по оси должно соответствовать оси передней бабки. В противном случае во время работы будет выходить брак.
  4. Для установки режущего инструмента необходим упор. Расположение его должно быть максимально приближено к заготовке, установленной для обработки. Желательно изготовить такой опорный стол, который позволит безопасно работать на самодельном токарном станке из дрели.
  5. Станина станка определяет основное расположение узлов токарного станка и обеспечивает надежность всего агрегата. Мощная станина, обустроенная надежными ногами с правильно установленными и соосными узлами, - это полноценный токарный станок. Небольшая станина может устанавливаться на массивный стол или верстак. Собранный токарный станок из дрели на станине такого типа легко переносится и транспортируется.
  6. Купленная заводская оснастка в виде резцов облегчит работу на токарном станке из дрели.

Нужно отметить, что обработка материалов на полученном приборе будет ограничена. На таком самодельном устройстве можно обрабатывать дерево, медь, алюминий и его сплавы, то есть любые мягкие материалы. На изготовленном своими руками токарном станке из дрели стальную деталь не выточить.

Процесс работы

В качестве станины хорошо подойдет кусок толстой фанеры. Она имеет ровную поверхность, что поможет в соосной установке передней и задней бабки. Дрель можно закрепить любым доступным методом. Основное условие - она должна быть жестко смонтирована. В нашем случае рассмотрим пример с использованием струбцин.

Подготовим основной элемент силовой тяги. Для удобства сборки самодельного токарного станка из дрели подготовим зажимное приспособление для фиксации дрели. Возьмем металлическую струбцину, предварительно немного переделав ее.

Необходимо закрепить хомут, который в дальнейшем зажмет нашу дрель. Закрепим ее на станину. Хомутом, закрепленным на струбцине, зажмем дрель. Таким образом, получилась жестко закрепленная передняя бабка с силовым агрегатом.

Суппорт для токарного станка

Аналогичным способом сделаем заднюю бабку токарного станка из дрели. Нужно установить заднюю бабку, применив вторую струбцину, обязательно в одной оси с передней. Для удобства работы отлично подойдет для задней бабки подшипник с запрессованной осью, заточенной под конус. В качестве крепежного элемента для детали можно использовать и патрон.

Третья струбцина нам потребуется для опорного стола. Это так называемый токарями-профессионалами суппорт.

Для удобства перемещения суппорта вдоль оси детали на основании станины желательно сделать жесткий паз. Способ изготовления следующий:

  1. Из фанеры вырезаются две ровных планки по длине токарного станка.
  2. Затем они жестко крепятся на станине.
  3. Между ними вставляется основание суппорта, обеспечивающее надежное его перемещение вдоль оси.

Такое простое и надежное приспособление обеспечит простоту обработки деталей.

Идеальный вариант суппорта для токарного станка из дрели - тот, когда суппорт имеет возможность перемещаться как вдоль оси токарного станка, так и поперек его. С помощью него токарь свободно сможет держать резец в процессе обработки. Суппорт подводится к детали фактически вплотную, что обеспечивает полную безопасность в работе. Если упор находится далеко от заготовки, то токарный инструмент может вырвать из рук.

Инструмент, необходимый для обработки детали

Обрабатывать деталь, закрепленную в токарном станке, можно резцами. Особенно это касается тех деталей, которые состоят из различных сплавов. Резец надежно крепится на суппорте, что позволяет вытачивать медные, латунные изделия и детали из иных мягких металлов. В качестве резца для обработки деревянной заготовки подойдет заточенный слесарный напильник - рашпиль. Справится с работой и надфиль. Хорошо и правильно заточенный обрезок автомобильной рессоры, также прекрасно работает в роли резца.

Как закрепить заготовку большого диаметра на станке?

Для крепления заготовок большого диаметра на токарный станок придется запастись план шайбой, которая крепится в патрон электродрели. Ее использование дает возможность вытачивать детали больших диаметров.

На самодельном станке можно выточить для лестницы балясины, изготовить своими руками и на свое усмотрение посуду из дерева. Станок прекрасно подойдет при изготовлении круглых подсвечников, да и вообще любого круглого деревянного изделия и изделий из мягких видов металлов.

Как тиражировать деревянные изделия из заготовок?

Для тиражирования балясин к строящейся лестнице, например, можно применить копир. Что представляет собой копир и как с ним работать? Все до смешного просто. Изготавливается необходимое изделие для лестницы. К компактному токарному станку по дереву из дрели делается дополнительное устройство, на котором крепится изготовленная в точных размерах балясина. Второй экземпляр делается по существующим размерам.

Многие видели, как мастера работают над дубликатами ключей. В копир вставляется "родной" ключ, а все выпуклости на заготовке дублируют его выпуклости. Отпадает необходимость в постоянном замере детали. Выточенная деталь получается точной копией оригинала. Принцип и подход - те же.

Чертежи токарного станка из дрели

Дополнив самодельный токарный станок всего некоторыми деталями, вы сможете значительно расширить функции такого оборудования. С помощью него можно окрашивать деталь или выточить витую сетку по всей длине заготовки. Использовать уникальные возможности дрели можно не только в токарном станке. Смастерить на той же станине можно и сверлильный станок, который будет работать не хуже фабричного. Диаметр сверла зависит от патрона в дрели. Увеличить диаметр помогут переходники или сверла с хвостовиками, подходящими под патрон. Сделать фрезерный станок, узнав и поняв возможности дрели, не составит большого труда.

Электрики высоко оценят применение самодельного токарного станка при намотке обмоток для трансформаторов в домашних условиях.

В заключение можно констатировать: простой на первый взгляд электроинструмент при грамотном и правильном использовании может расширить свои возможности и стать незаменимым оборудованием в домашнем производстве. Главное - прежде чем пробовать и изучать, как сделать токарный станок, нужно набраться терпения.

fb.ru
