Толщина перекрытий в монолитных домах

Монолитное перекрытие

Когда необходимо монолитное перекрытие.

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие. Определимся с характеристикой необходимости его возведения, монолитное перекрытие устанавливается когда:

1. Нет возможности доставить или установить железобетонные плиты сборного типа и если такой отказ от иных видов перекрытия (деревянного или любого облегченного) является осознанным;
2. Стены во внутренней части строения имеют сложную конфигурацию, что не позволяет установить необходимое количество стандартных плит (т.е. требуется строительство участков с перекрытием монолитного типа). В данном моменте рекомендуется на старте перейти к монолиту, чтобы избежать неоправданных финансовых трат на подъемные механизмы и устройство опалубки;
3. Сложные эксплуатационные условия (повышенные нагрузки, влажность и невозможность ее понижения с помощью гидроизоляции (например, бассейн или автомойка)). В настоящее время, плиты перекрытий изготавливают изначально напряженными, а армируют их натянутыми тросами, изготовленными из стали. Благодаря высокой прочности плит, сечение арматуры не велико, арматура подвержена коррозии и хрупкому разрушению.

4. Когда функцию перекрытия совмещают с монолитным поясом. В данном варианте, сборные железобетонные плиты, как правило, запрещено опирать на конструкции из легких элементов. Требуется выполнение монолитного пояса. Если цена пояса и перекрытия сборного типа равна или выше стоимости монолитного перекрытия – правильным станет выбор именно монолита.
Если монолитное перекрытие опирать на конструкцию с глубиной, соизмеримой ширине пояса, то устраивать последний нет необходимости. При этом существуют исключения, когда присутствует сложный грунт (закарстованный, сейсмически активный, имеющий посадочность второго типа и прочее).

Монолитное перекрытие.

Толщина монолитного перекрытия.

В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.

Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.

Напряженно-деформированное состояние перекрытия.

Для понимания принципов работы монолитного перекрытия и способах армирования нужно проанализировать напряженно-деформированное состояние плиты. Например, защемленная плита размером 12 на 6 м, толщина 20 см. Нагрузка составляет 500 кг/м2.

Если посмотреть на изополя перемещений перекрытия, можно заметить, что центральная часть подвержена большей деформации.

Изополя перемещения монолитной плиты перекрытия.

На мозаике напряжений так же заметно, область красного цвета соответствует растяжению плиты в нижней части, а область синего цвета сжатие плиты в нижней части.

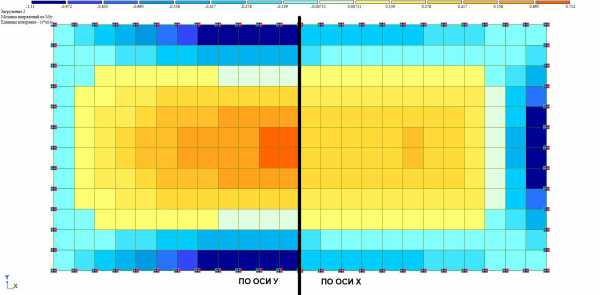

Мозаика напряжения монолитной плиты перекрытия.

Это учитывается при армировании плиты. На картинке расчета армирования показана площадь армирования. Центральная часть низа плиты подвержена большему растяжению, поэтому нуждается в большем армировании. Верхняя часть плиты подвержена растяжению у торцов, поэтому в этой зоне армируется сильней.

Площадь верхней арматуры.

Площадь нижней арматуры.

Опалубка монолитного перекрытия.

Монолитное перекрытие предусматривает заливку бетонной смеси в опалубку горизонтального типа, ее часто называют «палубой». Известно две вариации обустройства такой опалубки.

Аренда металлической или пластиковой готовой конструкции, которая легко снимается. Этот вариант проще и многие застройщики отдают ему предпочтение, так как опалубку можно легко собрать и разобрать. Помимо этого в комплекте с опалубкой идут телескопические опорные элементы, которые поддержат опалубку на определенном уровне;

Строительство опалубки по месту возведения объекта из досок 25-30 миллиметров или фанерных влагостойких листов, с толщиной стенки не менее 20 миллиметров.
В случае, когда конструкция щита собирается из досок, то их плотно подгоняют одна к другой. Если между досками образуется щель, то целесообразно применить гидроизоляционную пленку.

Деревянная опалубка монолитного перекрытия.

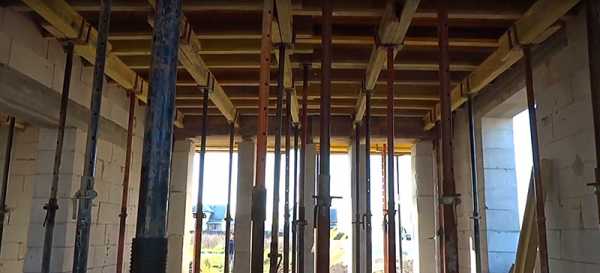

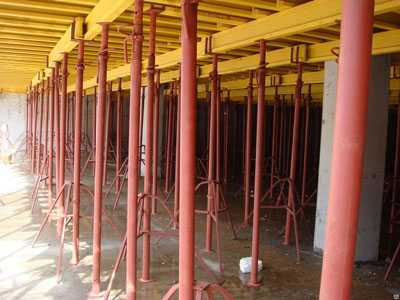

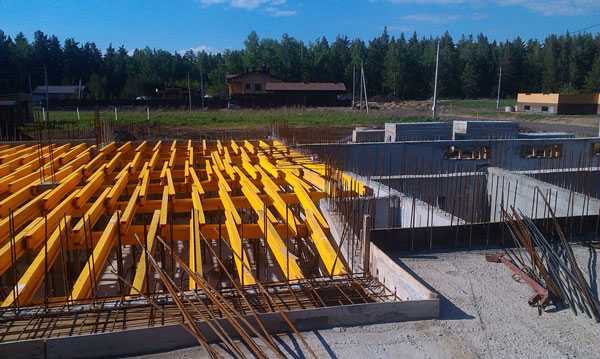

Телескопические стойки опалубки.

Монтаж опалубки монолитного перекрытия производится по следующей схеме:

1. Монтируются вертикальные опорные стойки, например, телескопические стойки из металла, с регулировкой их высоты. Можно применить для этих целей деревянный кругляк толщиной 10-15 сантиметров. Расстояние между опорами должно составлять около 1 метра. Стойки удаляются от стены минимум на 20 сантиметров;
2. Сверху на опоры монтируется ригель (брус, швеллер или продольная балка), который предназначен для удержания опалубки;

3. Поверх ригелей устраивается опалубка горизонтального типа. Если не применяется готовая опалубка, а в работу берется самодельная, то сверху ригелей размещают поперечно брусья или балки, поверх них укладываются фанерные листы с хорошей влагостойкостью. Опалубка монолитного перекрытия должна быть выполнена идеальной по размерам, а ее край должен упереться в стены, избегая образования щелей;
4. Производится регулировка высоты стоек, необходимо совпадение верхнего края опалубки с верхним краем кладки стены;
5. Выполняется установка вертикальных элементов (ограждения) опалубки с учетом захода плиты на стену не менее 150 миллиметров;
6. Делается финальная проверка горизонтального уровня с использованием строительного прибора — нивелира.

В некоторых случаях, для обеспечения удобства производства работ, опалубку выстилают пленкой гидроизоляции или обрабатывают ее технической смазкой, если опалубка металлическая. В результате, опалубка легко снимается, а поверхность бетонного перекрытия останется абсолютно ровной. Применять телескопические стойки при устройстве опалубки целесообразней, чем использовать опоры из дерева. Металлические опоры способны выдержать нагрузку до двух тонн, они устойчивы к микротрещинам, чего не замечено при использовании деревянного бревна или бруса.

Армирование монолитного перекрытия.

Давно известно, что бетон прекрасно работает на сжатие, а арматура, наоборот – на растяжение. При объединении этих двух параметров получается отличный строительный материал – железобетон.

Арматура монтируется в зоне растяжения бетонной плиты и воспринимает все усилия этого растяжения. Арматуру такого типа принято называть рабочей (продольной), она должна иметь высокий коэффициент сцепления с бетонной смесью. Если это условие не будет выполнено, то бетон не будет передавать на арматуру эксплуатационную нагрузку.

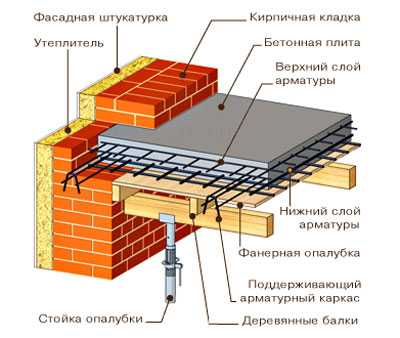

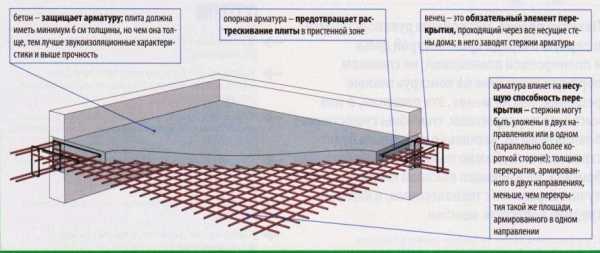

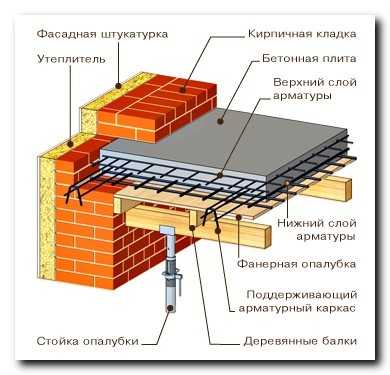

Армирование монолитного перекрытия.

Для армирования монолитного перекрытия используются стальные стержни с периодическим профилем, которые имеют маркировку А3, согласно устаревшему ГОСТу или А400, согласно новому стандарту. Расстояние между арматурными стержнями, называется шагом армирования, наиболее используемый в плитах перекрытия шаг равен 15-20 сантиметрам.

Если происходит защемление в участке, прилегающем к опорам, то вероятно возникновение опорного момента, который формирует усилие растяжения в верхней зоне перекрытия. По этой причине, монолитное перекрытие армируется, как в верхней зоне бетона, так и в нижней. Самые большие напряжения возникают по центру плиты или по ее краям, поэтому этим зонам при армировании необходимо уделить особое внимание.

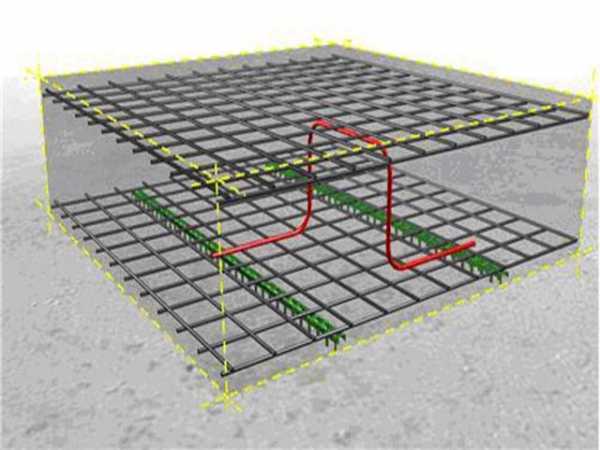

Для того чтобы арматурные сетки находились на определенном расстоянии друг от друга, устанавливаются специальные подставки. Изготавливаются они из арматуры диаметром 10 мм (класс Ат400С). Арматура изгибается, как показано на рисунке. Нижние грани подставки имеют длину 350 мм, верхняя – 300 мм.

Перекрытия из бетона

Высота подставки 100 мм, при толщине плиты 200 мм. Устанавливаются подставки с шагом 800-800 мм в шахматном порядке.

На торцах плиты устанавливают «П» образные детали из арматуры диаметром 10 мм (класс А400С). Они служат для усиления краев перекрытия. Длинна верхней и нижней части 400 мм, высота 140 мм, как показано на рисунке (при толщине плиты 200мм).

Сетка из арматуры должна перекрывать кирпичную стену не менее чем на 15 сантиметров, а газобетонную – на 25 сантиметров. Расстояние от торцов стержней до вертикальной опалубки, должно составлять так же – 25 мм.

Для соблюдения нужного расстояния нижней сетки от опалубки, в зоне пересечения прутков, под нее вставляют фиксирующие элементы из пластмассы, с расстоянием между ними в 1 метр.

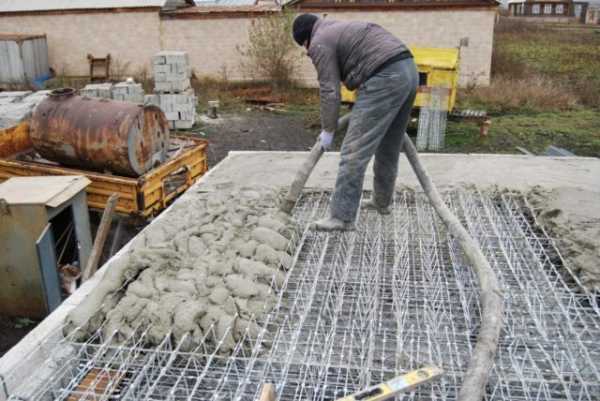

Заливка бетоном монолитного перекрытия.

Бетон для заливки монолитного перекрытия рекомендовано приобретать на комбинате — изготовителе, что намного облегчает дальнейшую работу. При заливке бетонного раствора ровным слоем «с колес», обеспечивается отличная твердость монолита. Это не относится к плите залитой ручным способом, с остановками на ожидание, пока готовится свежий раствор. Оптимальным является способ, когда бетон заливается в один заход с толщиной заливки 20 сантиметров. Не забывайте о технологических отверстий, к примеру, шахты дымохода или вентиляции.

Процесс уплотнения бетона, также выполняется с использованием глубинных и поверхностных вибрационных аппаратов. Работоспособность данным устройствам обеспечивается подачей сжатого воздуха (пневмовибраторы) или электрического тока (электровибраторы).

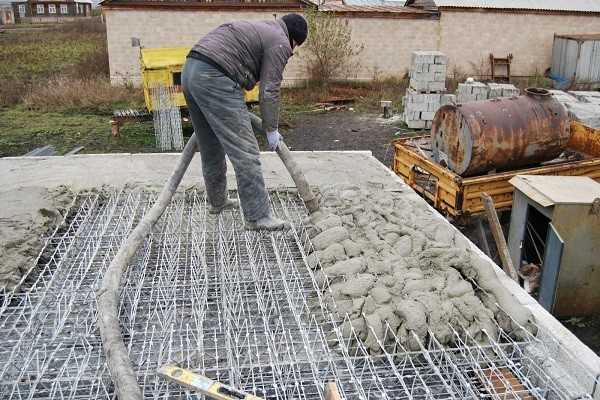

Заливка бетоном монолитного перекрытия.

Если конструкция массивная, то укладка бетона производится с применением глубинного вибратора, а поверхностные вибраторные устройства применяют для уплотнения бетона в плитах перекрытий и при устройстве полов. Наружные вибраторы используют для уплотнения тонкостенных конструкций с густым армированием. Время применения вибраторного аппарата будет зависеть от таких параметров бетона, как пластичность и подвижность и может составлять от 30 секунд до 1 минуты.

Если бетонная смесь прекращает осаживаться и на ее поверхности появляется цементное молочко, то это говорит о том, что вибрирование выполнено полностью.

Для того чтобы избежать расслоения бетонного раствора, надо избегать лишней вибрации. Оптимальным шагом перестановки для внутренних вибрационных аппаратов, является шаг от одного до полутора радиуса их действия.

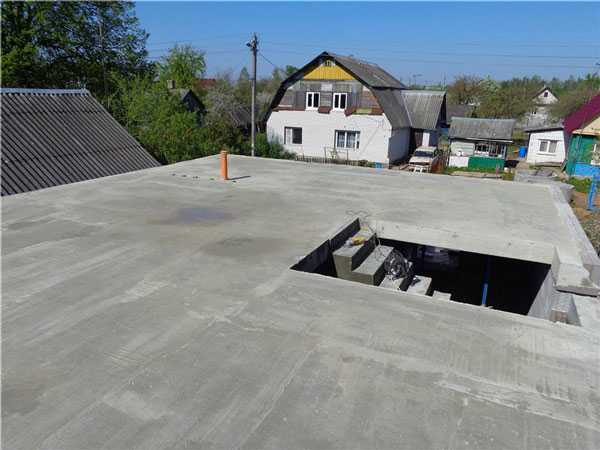

По окончанию всех работ перечисленных выше, монолитное перекрытие оставляют на 28 суток, для просыхания и набора прочности. Первые 7 дней производят увлажнение поверхности. Через месяц наступает момент, когда опалубку можно снять.

Видео — монолитное перекрытие.

Устройство монолитных перекрытий — основные правила и расчет

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие. Оно выполняется из бетона и арматуры. О правилах устройства монолитных перекрытий читайте в этой статье. Разбор характеристик видов и применения, устройства монолитных перекрытий.

В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
Сложная конфигурация в плане с «неудачным» расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и характерны хрупким, а не пластичным характером разрушения.
Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Определение требуемой толщины монолитного перекрытия

Для изгибаемых плитных элементов, за десятилетия опыта применения железобетонных конструкций, опытным путем определено значение — отношения толщины к пролету. Для плит перекрытия оно составляет 1/30. То есть при пролете 6м оптимальная толщина составит 200мм, для 4,5мм — 150мм.

Занижение или наоборот, увеличение принимаемой толщины возможно исходя из требуемых нагрузок на перекрытие. При низких нагрузках (к нему относится частное строительство) возможно уменьшение толщины на 10-15%.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая — свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

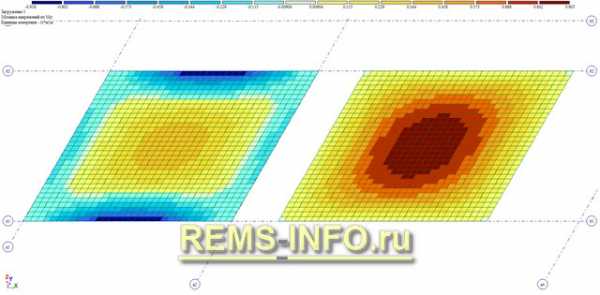

Разница в моментах Мх.

Разница в моментах Му.

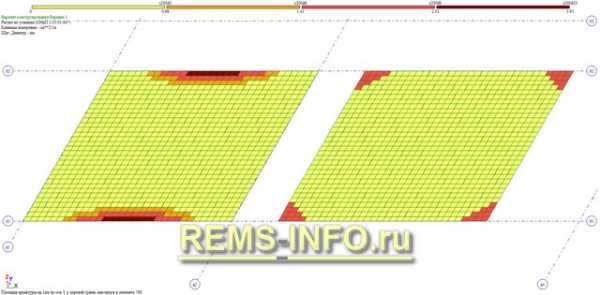

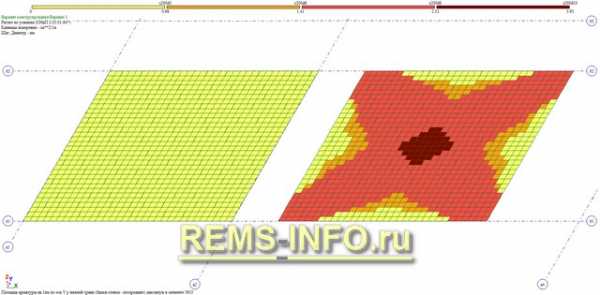

Разница в подборе верхнего армирования по Х.

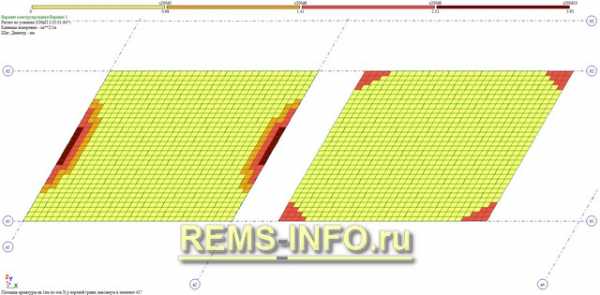

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления — ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.
В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть — именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

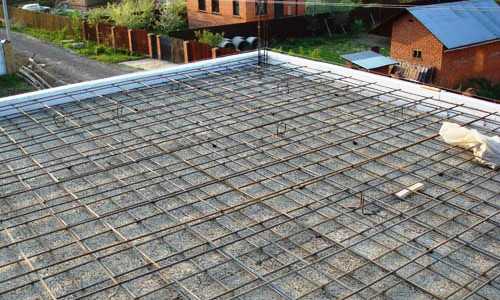

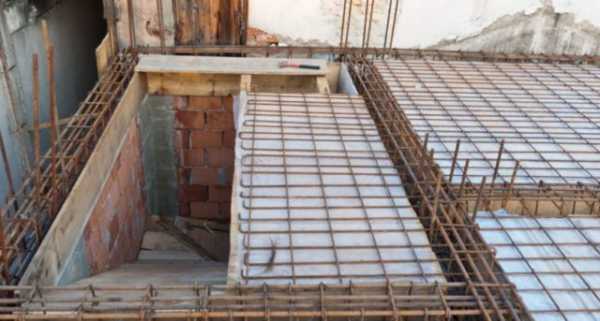

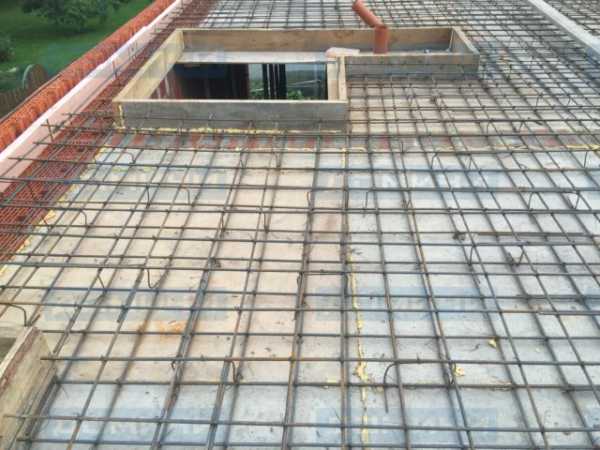

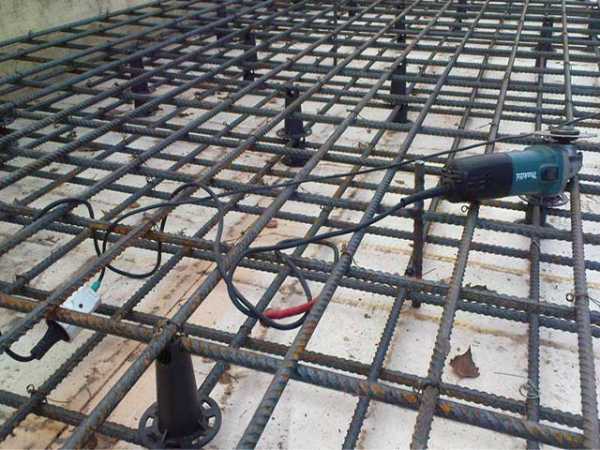

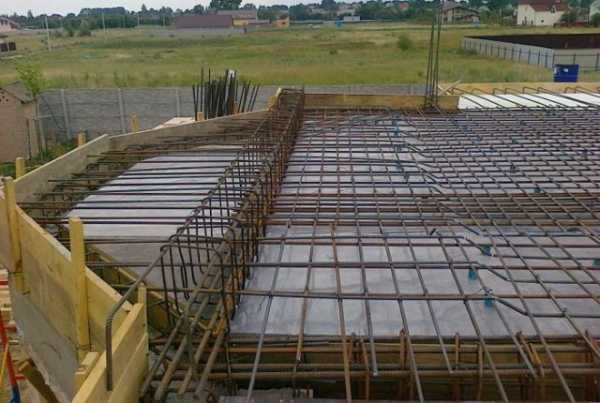

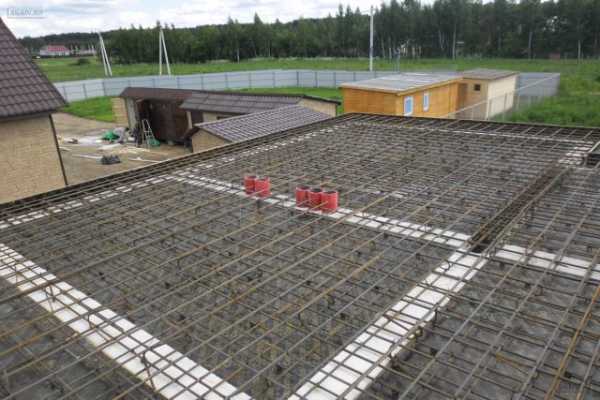

Монтаж арматуры перекрытия.

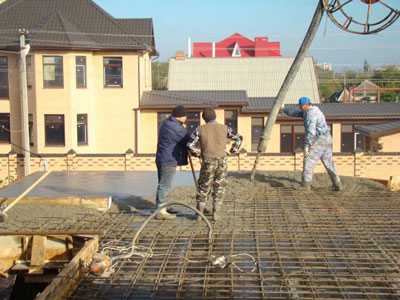

Заливка перекрытия бетоном.

Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами. Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
Вес конструкции пола 150 кг/м2.
Полезная нагрузка 300 кг/м2.
Вес перегородок (усредненный) 150 кг/м2.

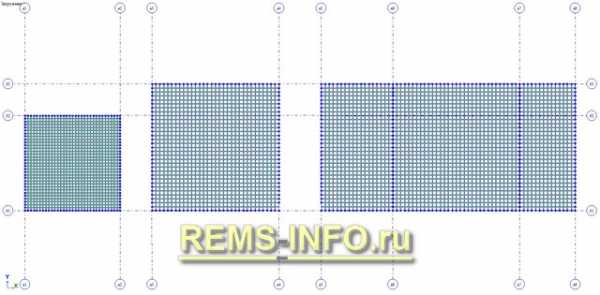

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

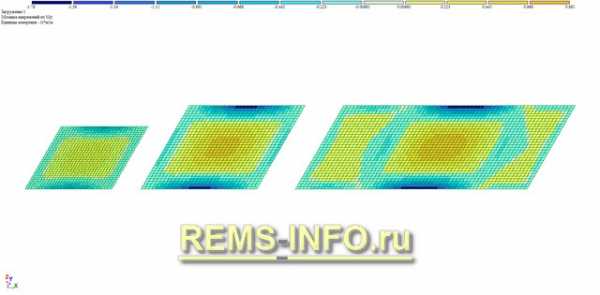

Эпюра моментов Му.

Эпюра моментов Мх.

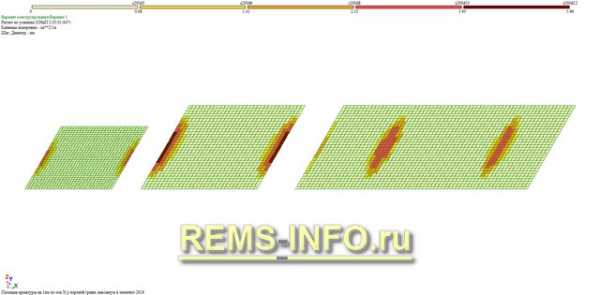

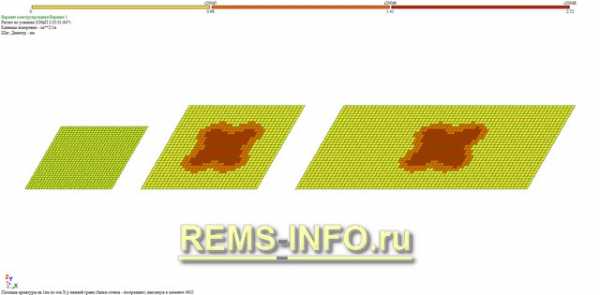

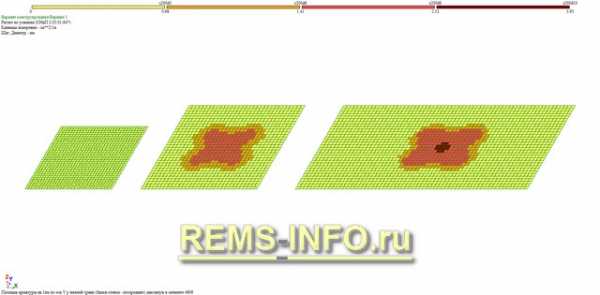

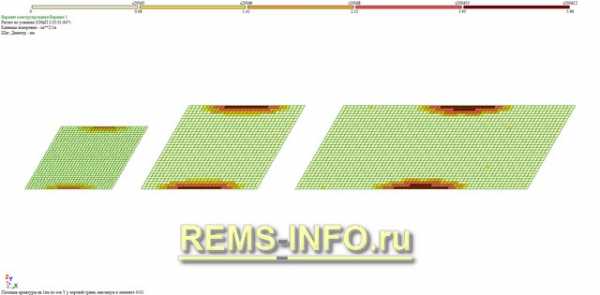

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий, в частных домах толщину перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео: Основные правила устройства монолитных перекрытий

монолитные перекрытия

rems-info.ru

устройство своими руками, расчет толщины и сечения арматуры, а также последовательность возведения конструкции

Монолитные железобетонные перекрытия – прочные и надёжные конструкции, повышающие огнестойкость, долговечность и сейсмоустойчивость здания.

В каких случаях нужно именно монолитное перекрытие?

Монолитную конструктивную схему перекрытия в частном строительстве принимают по следующим технико-экономическим показателям:

сложная форма этажей здания в плане;
ограниченное место застройки, не позволяющее работать крупногабаритной технике;
стоимость сборного перекрытия, дополненного армопоясом, больше затрат на работы по замоноличиванию.

Согласно принятым стандартам пустотные плиты изготавливают прямоугольными. Соответственно, чем больше здание в плане отступает от квадратной или прямоугольной формы, тем больше при раскладке плит будет образовываться участков, подлежащих замоноличиванию.

В этом случае определяют затраты на перекрытие из железобетонных плит, суммируя стоимость конструкций, перевозки и монтажа. Если общая стоимость сборных железобетонных плит больше или равна стоимости монолитных работ, решение принимают в пользу монолитного перекрытия.

В некоторых условиях въезд на территорию строительной площадки ограничен или невозможен. Близкое расположение ЛЭП, мешающее работе крана, высокая плотность застройки участка создают трудности крупногабаритной технике. Монолитное перекрытие – единственно правильное решение в данном случае.

Армопояс необходим при возведении наружных стен строения из лёгких материалов. Опирать сборные железобетонные плиты на стены из ячеистых бетонов или похожих материалов с небольшой плотностью без устройства армопояса запрещено. Решение принимают, исходя из стоимости обоих вариантов строительства. Практически всегда преимущество остаётся за монолитным перекрытием.

Расчет требуемой толщины и общей нагрузки

Здание – это система взаимосвязанных между собой элементов, рассчитанных на определённые нагрузки и построенных на физических законах.

На перекрытие действует деформация изгиба, верхняя грань конструкции при этом сжата, нижняя растянута.

Принцип работы железобетона основан на сочетании физических свойств двух материалов. Бетон хорошо работает на сжатие, растяжение воспринимает арматура.

Недостаточная толщина, ошибки в работе, неверный расчет проектирования приводят:

к растрескиванию бетона;
провисам;
прогибам;
разрушению перекрытия.

Слишком большая толщина, увеличение количества и диаметра арматурных стержней сверх расчётного приведёт к неоправданным затратам, увеличит собственный вес конструкции. Возрастёт нагрузка на несущие стены или элементы каркаса здания. Конструкции, не рассчитанные на подобную нагрузку, деформируются вплоть до разрушения. Срок эксплуатации строения снижается.

Монолитное перекрытие заливают в точном соответствии с проектными значениями.

При определении толщины перекрытия и сечения арматуры учитывают:

общую нагрузку на перекрытие, складывающуюся из собственного веса перекрытия, веса мебели, людей, оборудования;
повышающий коэффициент для запаса прочности по расчётной нагрузке;
изгибающий момент, действующий на арматурные стержни.

Для индивидуального жилого строительства рекомендовано толщину перекрытия рассчитывать от максимальной длины пролёта, по соотношению 1:30, но не менее 150 мм.

При определении веса квадратного метра перекрытия толщина элемента умножается на вес материала. Удельный вес железобетона, согласно справочной литературе, равен 2500 кг/м2.

Полезная нагрузка для жилых зданий составляет 150 кг/м2.

Умножив полезную нагрузку на повышающий коэффициент 1,3 и сложив обе цифры, можно узнать общую нагрузку на перекрытие. Более подробно на видео ниже:

Последовательность устройства своими руками

Монолитные плиты перекрытия монтируют согласно технологии. Ошибки в производстве работ ведут к деформациям конструкций. Скрытые деформации, такие как растяжение арматурных стержней при недостаточном диаметре, не видны. Соответствие проектным значениям и технологической карте – единственное правильное решение при самостоятельном производстве работ.

Технология

Работы по возведению монолитного перекрытия ведут в следующем порядке:

собирают опалубку, проверяя элементы на прочность, вертикальность;
укладывают арматурный каркас;
производят заполнение опалубки бетонной смесью;
выполняют сезонный уход за бетоном;
выдерживают технологический перерыв до набора раствором процентов прочности от расчётной;
снимают опалубку, двигаясь от углов к центру.

Срок выдержки бетона до набора материалом 100% прочности составляет 28 календарных дней от замоноличивания.

Установка опалубки

Современные способы ведения монолитных работ допускают два вида опалубки – съёмную и несъёмную. Съёмная опалубка удаляется после производства работ, несъёмная становится частью перекрытия, дополняет железобетон полезными качествами.

Несъемная

Распространённые несъёмные опалубки:

из вспененного полистирола. Пенополистирол снижает теплопроводность железобетона, улучшает звукоизоляционные характеристики материала;

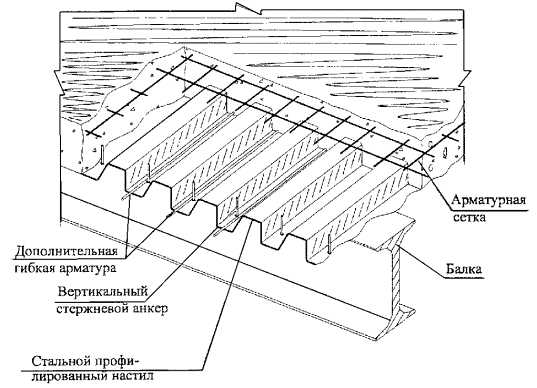

по металлическому профилированному листу. Гофрированный лист за счёт образования рёбер жёсткости позволяет снизить толщину перекрытия и существенно сэкономить на стоимости материала.

Обратите внимание! В индивидуальных домах перекрытия по профилированному листу устраивают в функциональных помещениях без особой эстетики – гаражах или помещениях хозяйственного назначения.

Съемная

Съёмная опалубка называется сборно-щитовой. Конструкция состоит из комплекта элементов:

палубы, щитов, которые формируют поверхность, непосредственно контактируя с бетоном;
опорных стоек, принимающих на себя нагрузку от веса;
балок, распределяющих нагрузку на опорные стойки.

Разделяют опалубку, изготовленную заводским способом и самодельную.

Промышленная опалубка быстро собирается и демонтируется, рассчитана на высоту и весовую нагрузку.

Аренда заводского комплекта сопоставима по цене с изготовлением самодельной опалубкой из пиломатериала, но снижает трудоёмкость работ.

Самодельную опалубку изготавливают из досок, бруса, влагостойкой фанеры толщиной от 20 мм.

В обоих случаях работы начинают с очистки основания от мусора и разметки точек размещения опорных стоек.

Установка сборно-щитовой заводской опалубки проходит следующие стадии:

расставляют опорные стойки согласно проектному положению;
внутреннюю трубу телескопической стойки выдвигают на расчётную высоту;
в крепления, унивилки, устанавливают ригели опалубки, располагая их перпендикулярно существующим балкам перекрытия;
по ригелям укладывают щиты опалубки.

Стойки проверяют на вертикальность, щиты устанавливают строго по горизонтали. Затем переходят к укладке арматурного каркаса.

Армирование

Необходимое сечение арматурных стержней рассчитывают на стадии проектирования согласно общей нагрузке и величине изгибающего момента.

Для армирования используют арматуру класса А 3. Арматурные пруты имеют ребристое сечение, позволяющее поверхностям хорошо сцепляться с бетоном. Периодическое сечение стержней прочнее равномерного.

Для индивидуального строительства рекомендовано применение армирования в виде сеток с шагом 20 х 20 см, выполненных из прутов сечением 8-14 мм. В толщину закладывают две сетки, по нижней и верхней поверхности конструкции.

Арматурные стержни погружаются в бетон на глубину 25-30 мм со всех сторон. Защитный бетонный слой не даёт металлу контактировать с воздухом и подвергаться коррозии.

Диаметр прутов арматуры нижней сетки равный 12 мм считается хорошим дополнительным запасом прочности. Верхняя сетка менее напряжена, поэтому сечение арматуры обычно снижают до 8 мм.

Армирование перекрытия производят пошагово:

первым связывается каркас по краям, с заходом на несущие стены на величину опирания перекрытия;
по углам прокладывают продольные пруты арматуры для компенсации повышенной нагрузки;
укладывают нижнюю арматурную сетку, поднимая стержни относительно нижнего щита опалубки фиксаторами;
укладывают верхнюю сетку;
дополнительно армируют узлы с ослабленным сечением, отверстиями для прокладки инженерных сетей.

Скрещивающуюся в сетке арматуру увязывают с помощью отожжённой проволоки, создавая подвижные соединения, не расходящиеся от вибрации при уплотнении бетона.

Стыков арматуры по длине избегают, подбирая пруты нужной длины. Если по данным условиям обойтись без соединений невозможно, стыки образуют перехлёстом прутов в шахматном порядке на 40 см по длине. Сварные стыки ослабляют сечение арматурных стержней, они рассоединяются при вибрации уплотнения. Сварка стыков арматуры запрещена.

Фиксаторы для поднятия сеток над щитами при образовании защитного бетонного слоя изготавливают самостоятельно из обрезков древесины или используют готовые пластиковые элементы.

Заливка бетоном

Оптимальная марка бетона для монолитного перекрытия – М300-350. Готовый бетон поставляется на объект строительства автобетоносмесителем (миксером).

Самостоятельно бетонную смесь изготавливают, смешивая:

две части кварцевого песка;
одну часть цемента;
четыре части щебня;
воду.

Водой сухая смесь затворяется до нужной консистенции, получая пластичный раствор. Учитывают, что щебень не набирает прочность в процессе твердения бетона. Прочность щебня для смеси выбирают в 2 раза больше прочности желаемой марки бетона.

Смесь укладывают, уплотняя ручными вибраторами.

Время работы вибратором зависит от пластичности бетона, в среднем от тридцати секунд до одной минуты. Уплотнение производят до прекращения осадки бетона и появления на поверхности цементного молока. Избыточная вибрация вредна для бетонной смеси.

Работы ведут, заливая конструкцию по пролётам между балками, создавая единую монолитную конструкцию без швов. Поверхность сглаживают.

Уход

Уход за бетоном – завершающая стадия производства работ. Недостатки работ по уходу за свежеуложенной бетонной смесью исправить в дальнейшем невозможно.

Укрывая и поливая, сохраняют достаточную влажность поверхности. Верхний слой конструкции высыхает быстрее, неравномерно усаживается, по поверхности появляются трещины. Укрытием и регулярным поливом не допускают потери качества.

Напор водяной струи разделяют на капельный, поливают медленно и равномерно, не допуская повреждений схватывающейся смеси водой.

В жаркую и ветреную погоду укрытие и первый полив производят не позднее, чем через 3 часа после окончания работ, далее по следующему графику:

первые трое суток минимум каждые 3 часа днём, 1 раз ночью;
в последующие дни 3 раза в день: утром, в обед и вечером.

Жаркой погода считается при температуре выше 15 градусов. При температуре меньше 5 градусов поливку бетона не производят.

Набирающий прочность бетон предохраняют от сотрясения и ударов, не допуская расслаивания.

Монолитные перекрытия – хороший выбор для частного дома. Конструктивная схема отвечает всем современным эксплуатационным нормам и подходит для самостоятельного строительства.

Полезные видео

Монтаж и заливка монолитной железобетонной плиты перекрытия частного дома, смотрим:

Расчет железобетонной монолитной плиты перекрытия, сбор нагрузок, определение способа расчета, анализ:

Авторский надзор – приемка монолитной плиты перекрытия:

Понравился материал? Сделайте закладку или поделитесь!

domavlad.ru

Какой толщины должно быть монолитное перекрытие. Как рассчитать монолитное перекрытие: расчет пролета

Типы монолитных перекрытий
Опора монолитного перекрытия по профнастилу
Программа армирования монолитного перекрытия
Расчет прочности монолитной плиты перекрытия

Многоэтажные здания в наше время проектируются с использованием габаритных унифицированных схем, причем основным типом перекрытий являются сборные перекрытия. Применение монолитных плит необходимо тогда, когда по каким-нибудь причинам необходимо отступить от унифицированных габаритных схем. К примеру, если по архитектурным или технологическим требованиям предусматриваются особенные характеристики здания (высота этажей, величина нагрузки, сложность очертаний в плане).

Подобные перекрытия отличаются гораздо большей жесткостью.

В сфере проектирования многоэтажных сооружений сложилось мнение о неиндустриальности монолитных железобетонных плит.

Однако с применением щитовой инвентарной опалубки и при надлежащей механизации работы монолитное перекрытие становится индустриальным и требует меньших денежных вложений (экономия электроэнергии).

Их достоинство заключается в большей жесткости в отличие от унифицированных конструкций (причиной тому является прочная связь элементов плиты), вследствие этого монолитные плиты зачастую являются более экономичными (из-за отсутствия сварных стыков и меньшего расхода материала). Главным минусом такого перекрытия является сложность работ в холодное время года.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

Схема монолитного армированного перекрытия: назначение элементов конструкции.

Монолитное перекрытие имеет требуемую несущую способность.
Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Вернуться к оглавлению

Типы монолитных перекрытий

Балки и ригели, элементы балочного перекрытия, становятся одним целым с монолитной конструкцией.

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Вернуться к оглавлению

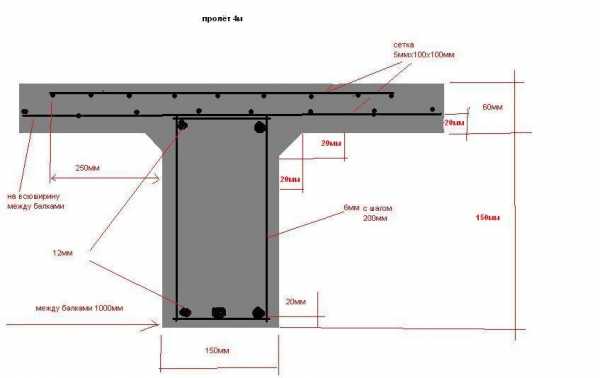

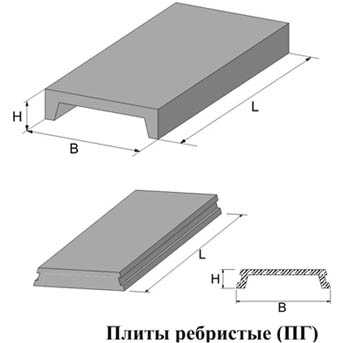

Ребристые монолитные перекрытия

Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок, второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .

Вернуться к оглавлению

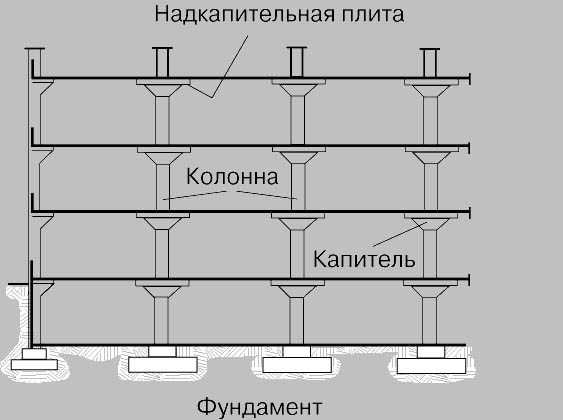

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Вернуться к оглавлению

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Бетонные и железобетонны

stroyew.ru

Монолитное перекрытие: разновидности, преимущества и монтаж

Здания невозможно представить без перекрытий, для изготовления которых используют бетонную смесь и арматуру. Перекрытия имеют повышенную прочность и способны выдерживать большие напряжения. Железобетонные элементы конструкции монтируют различными методами. В одних случаях монтаж осуществляется железобетонными изделиями, изготовленными на заводах ЖБИ. По другой технологии сооружается монолитная плита перекрытия, основу которой составляет бетонный раствор и арматура диаметром 8-12 мм. Рассмотрим монтаж цельной плиты. Разберемся, как правильно сделать первый шаг.

Сборная и монолитная плита перекрытия – варианты конструкций

При возведении жилых и производственных зданий строителями сооружаются различные виды железобетонных перекрытий:

сборные. Для их изготовления используется необходимое количество стандартных железобетонных панелей, изготовленных в производственных условиях. Выбор длины плиты выполняется с учетом нужного расстояния между капитальными стенами. После укладки с помощью грузоподъемного оборудования готовых изделий производится их анкеровка и выполняется герметизация рабочего шва между торцами панелей;

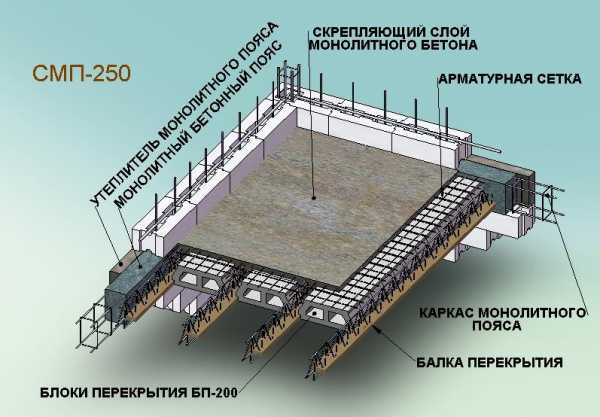

сборно-монолитные. Технология формирования перекрытий сборно-монолитного типа похожа на метод обустройства сборных конструкций. Готовые плиты укладываются на опоры, функцию которых выполняют несущие стены строения. После фиксации уложенных плит арматурой выполняется заливка бетонного слоя толщиной не менее 100 мм. Высота перекрытия включает толщину плиты и высоту залитого поверх бетона;

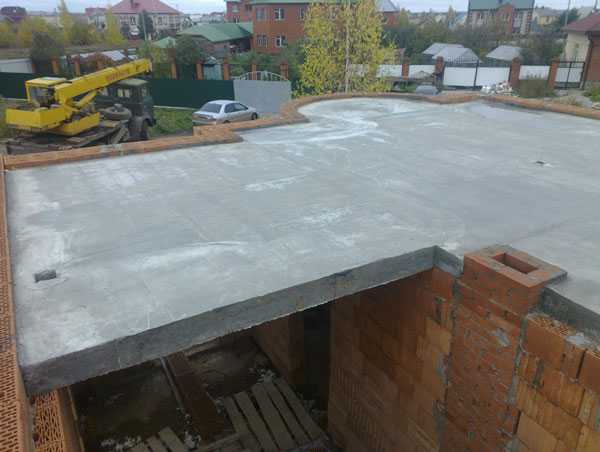

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие

монолитные. Для сооружения цельной плиты не требуется грузоподъемная техника. Процесс сооружения цельной конструкции предусматривает установку щитовой опалубки, сборку и размещение внутри нее арматурного каркаса, а также последующую заливку бетонного раствора. Важно правильно выполнить расчет опалубки с учетом планируемой нагрузки на перекрытие. Владея технологией монтажа, все работы несложно произвести своими силами.

Частные застройщики отдают предпочтение монолитным конструкциям благодаря простоте, возможности самостоятельного сооружения, а также отсутствию необходимости использования грузоподъемного оборудования. Не обязательно сооружать щитовую опалубку из древесины, если принимается решение сформировать перекрытие по профнастилу монолитное. В этом случае нижняя поверхность перекрытия, образованная металлопрофилем, не требует дополнительной отделки. Выбирая разновидность железобетонной плиты, руководствуйтесь требованиями проектной документации и учитывайте конструкцию здания.

Достоинства и недостатки укладки перекрытий монолитного типа

Планируя устройство монолитного перекрытия для собственного дома или дачи, следует детально изучить преимущества монолитной конструкции по сравнению со сборным и сборно-монолитным вариантом и проанализировать ее слабые стороны.

Основные достоинства цельной железобетонной плиты перекрытия:

увеличенная прочность монолитного железобетона. В конструкции цельной железобетонной основы отсутствуют швы и зона стыковки, которые имеются в сборном варианте перекрытия;
выравнивание усилий, создаваемых весом элементов здания, на коробку строения и фундаментную основу. Нагрузка равномерно передается по всему периметру опорной поверхности;
возможность сооружения перекрытий разнообразной формы для реализации нестандартных проектов оригинальных зданий. При этом в качестве опорных элементов могут использоваться колонны, а также несущие стены;

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона

возможность претворения в жизнь замыслов архитекторов, связанных с сооружением балконов выносного типа на железобетонной консоли перекрытия. Увеличенный запас прочности таких конструкций гарантирован;
жесткость монолитной плиты, сформированной между этажами строения. Цельная конструкция не имеет возможности смещаться в поперечной плоскости и продольном направлении;
возможность осуществления монтажных работ своими руками. Отсутствует необходимость использования кранового оборудования для подъема к месту монтажа тяжелых плит из железобетона.

К неоспоримым преимуществам цельной конструкции также относится долговечность. Продолжительность эксплуатации правильно забетонированного перекрытия превышает столетие.

Наряду с комплексом достоинств, имеется ряд недостатков:

увеличение продолжительности строительных работ, связанное с длительным набором бетонным массивом эксплуатационной прочности;
необходимость использования увеличенных объемов бетонной смеси, которую желательно заливать за один прием с помощью бетононасоса.

Анализ достоинств конструкции и изучение недостатков позволяет утверждать, что монолитное перекрытие превосходит сборный вариант по большинству показателей.

Монтаж монолитного перекрытия – пооперационная технология

К выполнению работ по монтажу монолитного перекрытия своими руками между этажами здания следует приступать только после тщательного изучения технологии, которая предусматривает следующее этапы работ:

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит

Выполнение прочностных расчетов железобетонных плит.
Подготовку необходимых стройматериалов, инструмента и оборудования.
Сборку опалубочной конструкции и обеспечение ее герметичности.
Изготовление арматурного каркаса и размещение его внутри опалубки.
Приготовление бетонной смеси и заполнение готовым раствором опалубки.

Каждый из указанных этапов работ имеет свои особенности. Остановимся более детально на специфике выполнения главных стадий.

Выполнение расчетов нагрузочной способности

Все нагрузки, которые действуют на монолитный железобетон во время эксплуатации, делятся на следующие разновидности:

постоянно действующие усилия. К ним относятся нагрузки, которые создаются весом коробки строения, массой находящихся внутри здания перегородок, а также конструкцией кровли;
нагрузки переменного характера. Их величина определяется весом инженерных сетей, массой отделочных элементов, мебели. От количества людей внутри строения также зависит величина временных нагрузок.

Нагрузочная способность монолитных плит зависит от толщины железобетонного массива. Для обеспечения требуемого запаса прочности плиты при нагрузке 500 кг на 1 кв. м необходимо выдержать толщину железобетонного массива, равную 0,2 м. Величина нагрузки плиты перекрытия, определяется на основании специальных расчетов. Важно учитывать условия эксплуатации плит, чтобы не допустить их растрескивания.

Как и все, что касается строительства, монолитное перекрытие начинается с проекта

На точность прочностных расчетов влияют следующие факторы:

размер расчетных усилий, действующих на единицу площади перекрытия;
маркировка используемого бетонного раствора;
толщина формируемой плиты из армированного бетона;
длина и ширина конструкции, перекрывающей пространство между этажами.

На основании расчетов определяется размер сечения арматуры, которая демпфирует изгибающие моменты и усилия растяжения. Без специальной инженерной подготовки самостоятельное выполнение расчетов проблематично. Поручите расчетные операции профессиональным строителям или выполните вычисления в онлайн-режиме с помощью специального калькулятора, размещенного на профессиональных сайтах.

Как формируется щитовой каркас с помощью несъемной опалубки

Опалубка для монолитной плиты перекрытия изготавливается на основе следующих стройматериалов:

влагостойкой фанеры, толщина которой составляет 2-2,5 см. Ламинированное покрытие фанеры облегчит ее демонтаж после застывания раствора;
гладких досок, изготовленных из прочного пиломатериала. Для сборки щитов используйте доски, толщина которых составляет 4-5 см, а ширина 18-20 см;
металлических опор телескопического типа или обычных бревен диаметром 15 см. Стойки используются для обеспечения неподвижности опалубки;
деревянных брусьев, используемых для поддержания опалубочного каркаса. Брусья выполняют функцию поперечных элементов опалубочной конструкции.

Для сборки опалубки подготовьте также метизы и необходимые столярные инструменты. Не забудьте о строительном уровне, позволяющем проконтролировать горизонтальность конструкции.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку

При сборке опалубки соблюдайте последовательность операций:

Начертите на стенной поверхности уровень размещения опалубочных щитов.
Произведите установку опорных элементов с интервалом между ними 100 см.
Уложите на вертикальные опоры металлопрофиль или поперечные бруски.
Разложите фанерные листы или подготовленные доски и прочно закрепите их.
Прибейте по контуру опалубочной конструкции вертикальную окантовку.
Проверьте соблюдение горизонтальности и герметизируйте стыковые участки.

Опалубочная конструкция подлежит демонтажу через 4 недели после бетонирования.

Как производится правильное армирование монолитной плиты перекрытия

К выполнению работ по армированию следует заранее подготовиться. Потребуются следующие материалы:

специальные подкладки, обеспечивающие фиксированное положение стальной арматуры относительно внешней поверхности бетонного массива;
рифленая арматура с диаметром сечения прутка до 12 мм, повышающая способность бетона воспринимать нагрузки;
приспособление для вязания и отожженная проволока, позволяющие быстро зафиксировать элементы арматурного каркаса.

Для облегчения гибочных операций потребуется специальное приспособление. Нарезку заготовок выполняйте болгаркой, укомплектованной отрезным кругом для металла.

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток

Изготовление арматурной решетки выполняйте по приведенному алгоритму:

Нарежьте стальную арматуру на прутки заданной длины.
Уложите продольные заготовки на фиксаторы с шагом 15-20 см.
Привяжите поперечные стержни, соблюдая заданный интервал.
Привяжите к связанной решетке вертикальную арматуру через каждые 100 см.
Свяжите сетку верхнего уровня и тщательно закрепите ее к опорам.

При соединении арматуры с перекрытием выдерживайте нахлест, величина которого в 35 раз превышает диаметр стержней.

Как выполняется заливка плиты на несущие стены дома

Монолитная плита перекрытия заливается бетонной смесью, приготовленной из следующих ингредиентов:

портландцемента с маркировкой М400;
гравия или щебня размером до 3 см;
очищенного песка.

Все компоненты раствора смешиваются с водой до получения сметанообразного состояния бетона. Для повышения эффективности замеса используется бетономешалка. Однако, учитывая необходимость в увеличенном объеме смеси, стоит купить готовый бетон, который доставляется на участок работ в специальном миксере.

Процесс бетонирования включает следующие этапы:

Подачу бетонной смеси в опалубку с арматурой.
Равномерное распределение бетона по площади будущего перекрытия.
Трамбование бетонного массива с использованием механического вибратора.

На завершающей стадии осуществляется выравнивание поверхности. Бетон набирает эксплуатационную прочность на протяжении одного месяца и нуждается в дополнительном увлажнении. Ведь в процессе твердения бетона влага постепенно испаряется. Для поддержания постоянной влажности и предотвращения растрескивания поверхность закрывается полиэтиленовой пленкой и регулярно увлажняется.

Заключение

Детально ознакомившись с особенностями технологии, несложно своими силами осуществить монтаж монолитного перекрытия для частного дома, коттеджа или дачи. При самостоятельном выполнении работ достигается значительная экономия денежных средств. Важно использовать качественную бетонную смесь и правильно выполнять армирование перекрытия. До начала строительных мероприятий целесообразно проконсультироваться с профессиональными строителями, которые всегда помогут советом.

pobetony.expert

Как рассчитать монолитное перекрытие: типы перекрытий, расчет прочности

Подобные перекрытия отличаются гораздо большей жесткостью.

Однако с применением щитовой инвентарной опалубки и при надлежащей механизации работы монолитное перекрытие становится индустриальным и требует меньших денежных вложений (экономия электроэнергии).

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Схема монолитного армированного перекрытия: назначение элементов конструкции.

Монолитное перекрытие имеет требуемую несущую способность.
Количество и сортамент арматуры, толщина и марка бетонного перекрытия, которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и армирование перекрытия? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для устройства перекрытий в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок — основных и второстепенных, — которые соединяются монолитно между собой и поверху объединяющей их плитой.

Вернуться к оглавлению
