Толщина подушки под отмостку – ширина, глубина, как правильно сделать отмостку, технология устройства

Уклон отмостки: правила устройства

Для защиты фундамента строения от вод, проникающих сверху, как правило, проводят инженерно-строительные мероприятия по организации отмостки, существенной частью которых является выставляемый уклон отмостки.

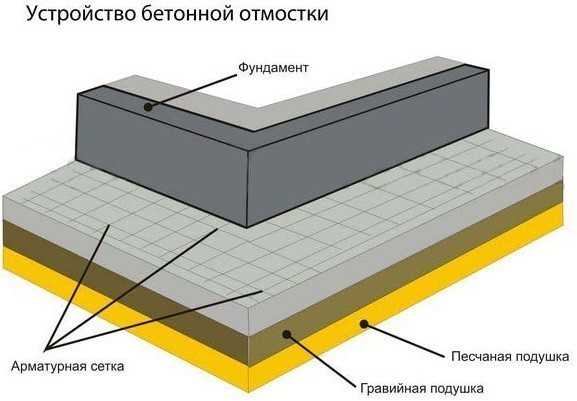

Схема устройства бетонной отмостки.

Отмосткой называют непроницаемое для воды наземное покрытие вокруг строения.

Оно может представлять собой бетонную или асфальтовую дорожку, проходящую по периметру здания и прилегающую вплотную к его наружным стенам, с обязательным уклоном в направлении от стен строения. Защитные свойства этой дорожки определяет ее конструкция и материал верхнего покрытия, а также уклон отмостки и ее ширина.

В каких случаях отмостка необходима?

Вернуться к оглавлению

Особенности некоторых грунтов

Отмостка требуется в случае построения здания на базе ленточного фундамента или фундамента из железобетонных плит на соответствующей подушке. В том случае, если при строительстве здания применялся свайный фундамент, отмостку можно не использовать. Можно ограничиться только организацией отведения дождевой воды с крыши, чтобы она не попадала в грунт, к свайным конструкциям.

Заменой устройству отмостки и его дополнением можно считать дренажную систему фундамента.

Технология устройства мягкой отмостки.

Если отмостка отсутствует, то дождевая и талая вода сверху без помех может проникнуть к фундаменту и прилегающему к нему грунту, что, в свою очередь, может привести к неравномерной усадке строения. Этот процесс весьма опасен: вследствие неравномерной подвижки фундамента могут повредиться несущие конструктивные элементы строения. Здание в таком случае может прийти в аварийное состояние. К не менее неприятным последствиям может привести отсутствие соответствующей защиты у строения, размещенного на пучинистых грунтах. Пучинистый грунт характеризуется тем, что при воздействии отрицательных температур способен увеличивать свой объем за счет превращения воды, содержащейся в грунте, в лед (подвержен так называемому «морозному пучению»).

К пучинистым относят все грунты на основе глины. Глина в отличие от песка содержит много пор, в которых влага может накапливаться в довольно большом количестве. Такую же опасность для фундаментов представляют и «просадочные» грунты, которые, при замачивании, увеличивают просадку. К таким грунтам причисляются лессы и лессовидные суглинки.

Для защиты таких участков разрабатываются меры по соответствующей планировке территории с отведением избыточных вод в открытую или закрытую дренажную систему участка. В набор стандартных защитных мероприятий входит плановая организация отвода воды с кровель зданий. Для защиты от попадания влаги непосредственно через поверхность земли к фундаменту, вдоль стен зданий необходимо создавать отмостку. Организуемая отмостка строений должна иметь определенный уклон, причем воду с нее необходимо отводить в предусмотренные каналы с последующим перенаправлением в дренажную систему земельного участка.

При устройстве отмостки следует спланировать ее конструкцию, определив оптимальные размеры и точный требуемый уклон. В противном случае пользы от нее будет мало.

Необходимые размеры и конструктив отмостки диктуются параметрами возводимого здания и характеристиками грунта. Ширина отмостки всегда зависит от типа грунта и размеров частей крыши (свес кровли), выступающих за пределы стен здания. Одним из основных условий ее работоспособности является выставление достаточного уклона защитного покрытия отмостки.

Узел устройства пола и отмостки.

Серьезным промахом при устройстве подобной защиты конструктивных элементов строения является стремление жестко закрепить отмостку к стенам здания. Надо принять во внимание, что их вертикальные и горизонтальные подвижки (усадки) сезонно могут весьма сильно разниться. Поэтому указанный жесткий стык приводит впоследствии к нарушению целостности указанного соединения. Практика показывает, что стык наружных стен и защитной конструкции вокруг них должен быть не жестким, а скользящим.

Отмостка может быть одним из составляющих элементов единой комплексной защитной водоотводящей системы дома и приусадебного земельного участка наряду с дренажом и ливневкой. Кроме защитной составляющей отмостка в своей конструкции может нести элементы устройства оперативного доступа к инженерным коммуникациям, элементы дренажа или ливневой системы.

При устройстве отмостки с учетом качества и сроков службы могут применяться разнообразные материалы. Покрытия, выбранные на основании дизайнерского решения, с учетом всех аспектов применения, вносят определенный вклад в нарядный общий вид здания.

Таким образом, основной исходной задачей отмостки считается защита фундамента от влаги: отвод талой и дождевой воды от подземной части дома и сведение к минимуму ее проникновения под фундамент. Дополнительной функцией отмостки может быть обеспечение утепления периметра здания.

Качественно и правильно выполненная, такая защита не только надежно предотвращает попадание поверхностных вод к конструктивным элементам фундамента, инициирующее их проседание и разрушение, но и является весьма интересным внешним декоративным элементом здания, являясь своеобразным малым тротуаром вокруг дома.

Однако многие не осознают важности этой конструкции и переносят время ее устройства на более поздний период. Иногда указанные работы производятся через 1 — 2 года после окончания основного строительства.

По вопросу сроков устройства отмостки имеются две различные рекомендации:

Схема отмостки из тротуарной плитки.

• обязательно делать ее в процессе строительства здания, привязывая начало работ к окончанию отделки наружных стен;
• целесообразно перенести работы по отмостке на год или два после окончания возведения здания.

Мнения о целесообразности переноса сроков устройства отмостки на послестроительный период основаны на том, что после закладки фундамента ожидается его усадка, а также усадка грунта, засыпанного обратно в пазухи фундамента. Однако, исходя из того, что главная функция отмостки — защита фундамента и грунта возле него от пагубного воздействия попадающей сверху влаги, перенос ее устройства на более поздний срок не является логичным и правильным. Что же касается проблем с возможной усадкой грунта в зоне оконченного строительства, то можно избежать ее или свести к минимуму путем тщательного уплотнения грунта в процессе обратной засыпки.

Итак, отмостку лучше делать в период строительства здания. К тому же желательно увязывать ее устройство с планировкой двора, дорожек на участке, задавая уклон для отведения вод от таяния снега и дождевых вод от дома.

Вернуться к оглавлению

Правила устройства отмостки, ее параметры

Подушка под отмостку.

Отмостка размещается на уровне земли. Ширина ее в зависимости от предназначения здания и от грунтовых условий может быть от 0,6 до 2 м, но обязательно шире горизонтальной проекции выступающей части крыши на 200 мм. Это делается для того, чтобы вода, падающая с крыши, не размывала незащищенный грунт и не застаивалась под зданием.

Отмостка обязательно должна выполняться с поперечным уклоном (от наружных стен дома или сооружения). Она может быть выполнена с продольным уклоном, с учетом сложного рельефа участка. В этом случае отмостка может состоять из ступеней и/или террас и должна заканчиваться бордюром.

По кромке стоит устроить водоотводную канавку. При таком построении вода будет протекать вдоль здания и направляться в дренаж или в ливневку.

Отмостка здания или сооружения, независимо от выбранного верхнего покрытия (может применяться асфальт, заливной бетон, бетонные плиты, булыжник), должна укладываться на подушку. Основой подушки может быть местный уплотненный грунт или специально приготовленная мягкая уплотненная глина. Толщина такого слоя не должна быть меньше 150 мм. Сама подушка может состоять из слоев песка и щебня.

Общая толщина отмостки может достигать 250 — 300 мм. На эту глубину для подготовки ее укладки вдоль наружных стен строения выбирается грунт. При этом толщина слоев подушки определяется выбранным материалом защитного покрытия. К примеру, известно, что рекомендованная толщина бетонного покрытия должна быть не менее 100 мм, для асфальта — это 30 мм, для слоя булыжника — порядка 40-80 мм. Эти данные позволяют определить толщину подложки под отмостку. В среднем толщина подушки может достигать 200 мм.

Уклон у отмостки — очень важная характеристика, которая обуславливает существенность защиты фундамента здания. Необходимый и достаточный уклон позволяет ей нормально функционировать. Малый наклон или отсутствие его может привести к тому, что дождевая и паводковая вода не будет совсем или будет плохо отводиться от фундамента. Поэтому устроить оптимальный уклон — это значит, с одной стороны, придать защите максимальную эффективность, а с другой — снизить затраты на создание этой защиты.

Поперечный уклон задается нормативом: не менее 1,5-2% от ее ширины, что в единицах измерения длины составляет 15-20 мм на каждый м ширины защитной дорожки. Устроить это можно, применяя следующие способы:

• во время уплотнения подушки создать соответствующий угол наклона ее полотна;
• укладывая слой верхнего покрытия, создать у него некоторый скат за счет неравномерного нанесения слоя покрытия: больше у внешней стены здания и меньше у противоположного края.

Вернуться к оглавлению

Материалы для устройства отмостки

Отмостку здания можно создавать из разных материалов, причем в зависимости от применяемого материала уклон и толщина отмостки не будут совпадать. Ширина отмостки впрямую зависит от характеристик грунта и размеров карниза крыши. Для строений, размещаемых на «просадочных» грунтах, ширина отмостки не может быть менее 1 м, а для более благоприятных — от 600 мм. При этом она, как было отмечено, должна компенсировать размеры карнизов крыши.

Для отмостки из бетона достаточным будет сделать уклон в 3-5%. Толщина подстилающего слоя из щебня для нее может быть порядка 250 мм, а сам слой бетона — толщиной 150 мм.

Для отмосток, устроенных из камня или выложенных из тротуарной плитки, рекомендуется толщина многослойной подушки:

• слой щебня — 200 мм;
• слой песка — 50 мм.

Уклон для такой отмостки рекомендуется в 5%.

Для отмостки из асфальта, как и для бетонной, достаточно уклона порядка 3-5%.

Толщина слоя асфальта может быть от 30 до 50 мм. Подушка рекомендуется из слоя щебня, толщиной около 250 мм.

Таким образом, используя предложенные рекомендации по устройству отмостки, можно приступать непосредственно к строительным мероприятиям. Грамотно устроенная защита фундамента здания — это залог его долгого существования.

moifundament.ru

Уклон, высота и ширина отмостки

Отмостка играет немаловажную роль в конструкции любого здания. Этот элемент препятствует просачиванию воды к фундаменту, делает экстерьер дома законченным, а зачастую играет еще и роль тротуара. Изготавливаться лента может из разных материалов. При этом существуют определенные нормативы, регулирующие такие параметры, как ширина отмостки вокруг дома, ее высота и угол наклона.

Из каких материалов может быть сделана отмостка

Чаще всего этот важный элемент дома изготавливают из:

• бетона;
• тротуарной плитки;
• щебенки.

Делать отмостку положено вокруг всего здания. Некоторые строители полагают, что при обустройстве в доме водостока можно обойтись и без нее. Однако такое мнение является, безусловно, ошибочным. Согласно нормативам, даже в этом случае отмостка считается элементом обязательным.

Общие требования СНиП

Отмостка какой ширины должна быть обустроена вокруг дома, выясним чуть ниже. Сейчас же давайте разберемся с общими требованиями СНиП относительно этого важного конструктивного элемента любого здания. При изготовлении отмостки следует руководствоваться прежде всего такими строительными нормативами:

• конструкция обязательно должна быть наклонена по направлению от цоколя дома наружу;
• между отмосткой и надземной частью фундамента дома следует оставлять зазор примерно в 20 мм;
• опоясывать дом лента должна непрерывно.

Соблюдать эти требования следует обязательно. Иначе отмостка не будет выполнять свою функцию отвода воды от фундамента. Зазор оставляют для того, чтобы в морозы бетонная или плиточная лента не давила на цоколь и, как следствие, не разрушала его. Заполняют компенсационный шов обычно песком или герметиком.

Конструктивно любая отмостка состоит из двух основных элементов:

• основания, которое может быть выполнено из песка, щебня или гравия;
• основного покрытия, главной задачей которого и является препятствовать проникновению воды к подземной части фундамента дома.

Ширина отмостки дома

Конечно же, изготавливать ленту нужно правильно. В первую очередь следует определиться с ее шириной. Считается, что чем больше будет этот параметр, тем лучше.

Согласно нормативам, ширина отмостки не должна быть меньше 70 см. Но лучше, если этот параметр будет равен 1 или 1.5 м. При выборе конкретного показателя ширины отмостки следует ориентироваться:

• на длину свесов карнизов;
• структуру почвы.

На территории нашей страны грунт практически во всех районах имеет неплохую несущую способность. Однако иногда все же случается так, что в данной конкретной местности он сильно подвержен деформации. На таких участках вокруг дома обычно обустраивают очень широкую отмостку (от 2 м). Если же грунт имеет хорошую несущую способность, можно немного сэкономить и возвести конструкцию поуже.

В любом случае при выборе такого параметра, как ширина отмостки, не стоит забывать о том, что выступать за плоскость стен дома лента должна хотя бы на 20 см дальше, чем карниз. В противном случае под нее будет просачиваться стекающая с крыши вода.

Угол наклона

После того как ширина отмостки будет выбрана, можно определиться с углом ее наклона. Этот параметр также регулируется нормативами. Согласно СНиП, наклон отмостки из булыжника или щебенки должен быть равен 5-10 % ее ширины. То есть для конструкции, к примеру, на 100 см этот показатель будет составлять около 5-10 см. Для отмосток из бетона или асфальта угол, согласно нормативам, должен быть равен 3-5 % от показателя ширины. В любом случае слишком пологой отмостку делать не стоит. Чем больше угол ее наклона, тем лучше будет отводиться от цоколя и фундамента вода, а следовательно, тем дольше прослужит само здание.

Высота отмостки

Какой бы ни была ширина отмостки здания, по внешнему краю над поверхностью земли она должна выступать хотя бы на 5 см. Со стороны цоколя, таким образом, этот показатель будет увеличен на несколько сантиметров (в зависимости от выбранного угла наклона). Иногда отмостку над поверхностью земли так высоко не приподнимают. Таким образом, можно немного сэкономить на материалах. Однако все же лучше обустроить рядом с домом ленту повыше. В этом случае она будет эффективнее отводить воду, и к тому же дольше прослужит.

Какой должна быть толщина

По нормативам котлован под отмостку следует выкапывать глубиной не менее 40 см. В любом случае почвенный растительный слой при выполнении земляных работ обязательно должен быть удален. Песчаная подушка под ленту укладывается исключительно на твердый глинистый или известковый слой.

При возведении отмостки в обязательном порядке обустраиваются деформационные швы. В противном случае из-за перепадов температур лента очень быстро разрушится. По нормативам СНиП деформационные швы должны обустраиваться с шагом не менее 1.7-2 м. По углам отмостки сделать их нужно обязательно.

Технология изготовления

Перед тем как приступать к возведению отмостки, следует закончить все работы, выполнение которых может привести к повреждению ленты. То есть кровля, карнизные свесы и козырьки уже должны быть смонтированы.

Собственно сама процедура изготовления отмостки обычно включает в себя несколько этапов:

• по наружному краю ленты устанавливают ориентировочные колышки;
• выкапывают котлован для устройства основания и уплотняют его дно;
• рассыпают в получившимся «корыте» щебень (у цоколя его слой должен составлять 15 см, у края — 10 см).

В дальнейшем технология проведения работ зависит от того, какой именно материал выбран для изготовления отмостки. Котлован либо заливают цементной смесью, либо, устроив подбетонку толщиной 3 см, прокладывают тротуарной плиткой.

Ширина отмостки по СНиП должна быть достаточно большой. Толщина же этой конструкции сравнительно невелика. Поэтому при сильных механических или ударных нагрузках бетонная лента может легко разрушиться. Чтобы этого не произошло, такую отмостку обязательно следует армировать. Для укрепления ленты перед заливкой цементного раствора в котлован нужно установить сетку с ячейками 100х100 мм. Можно также использовать прут, уложенный внахлест.

Деформационные швы обычно делают из просмоленной доски 10-20 мм. На заключительном этапе бетонную отмостку следует прожелезнить. Для этого через 1-2 часа после заливки ее поверхность нужно просыпать слоем цемента 3-7 мм.

Как устроить дренаж

Максимально эффективно вода от фундамента будет отводиться только в том случае, если ширина отмостки дома составляет не менее 3 м. Конечно, возле загородных частных зданий такие конструкции обустраиваются крайне редко.

Чаще всего владельцами домов и коттеджей просто используется дополнительная защита в виде ливневки и дренажа. В большинстве случаев для отвода воды достаточно выкопать параллельно внешнему краю отмостки не слишком глубокую канавку. Чтобы избежать осыпания краев в дальнейшем, ее стоит проложить разрезанной по длине пластиковой трубой.

Нормативы относительно высоты цоколя

Выбирать материал для изготовления отмостки следует еще на этапе проектирования дома. Дело в том, что от того, из чего именно будет сделан этот конструктивный элемент, зависит такой показатель, как высота цоколя. Если для изготовления отмостки предполагается использовать жесткий материал, в проекте стоит предусмотреть надземную часть фундамента высотой не менее 50 см. Ниже цоколь делать в данном случае нежелательно. Над отмосткой из щебня или, к примеру, глины высота надземной части фундамента может быть и меньшей. В данном случае вполне достаточно будет залить цоколь в 30 см.

Трещины на отмостке

Если технология заливки бетонной ленты будет нарушена, в последующем на ней обязательно образуются трещины. Оставлять такие дефекты на отмостке нельзя. Мелкие трещины можно залить жидкой бетонной смесью, приготовленной в пропорции 1х1. Широкие вырубают на всю глубину, очищают и заполняют мастикой, изготовленной из битума (70 %), шлака (10 %) и асбеста (15 %). Совсем уж крупные разрушения ленты устраняют путем заливки бетонной смесью.

Заключение

Таким образом, мы с вами выяснили, какой ширины должна быть отмостка дома и какие она должна иметь высоту и уклон. В любом случае соблюдать нормативы СНиП при возведении отмостки следует обязательно. То же самое касается и собственно самой технологии изготовления этого конструктивного элемента здания. В противном случае отмостка не будет выполнять функцию отвода воды от фундамента эффективно. А это, в свою очередь, непременно скажется на сроке службы основания здания.

fb.ru

Подушка из щебня

Главная страница > Бетонные работы > Устройство отмостки

Следующим слоем поверх песка для нашей отмостки мы используем щебень. Поскольку некоторые мастера не признают создание подушек из щебня, считая это устаревшей практикой, закономерно возникает вопрос: «А зачем вообще нужна эта подушка под фундаменты, и нужна ли она вообще ? Быть может, уже не нужно использовать технологии трехтысячелетней давности, а нужно просто постелить геотекстиль и забыть об этом ?». Попробуем разобраться.

Зачем нужна подушка под фундамент или отмостку

Подушка из щебня под фундамент или отмостку играет роль своеобразного фильтра, предотвращающего капиллярное поднятие воды. Влага поднимается по материалам наверх, образуя высолы и кристаллизуясь, что вызывает постепенное разрушение конструкции. Поскольку данное явление сильно зависит от гранулометрии грунтов (ведь капиллярное движение происходит за счет поверхностной энергии частиц, а, следовательно, площадь и форма этих частиц имеет большое значение), есть смысл использовать крупнопористые засыпки (щебень, гравий) в качестве слоя отсечки.

Обычная подушка из песка для этой цели не годится, так ее частицы слишком мелкие, и песок по сравнению со щебнем является намного более пучинистой основой. А наша задача как раз и состоит в том, чтобы заменить пучинистый грунт непучинистым, чтобы по максимум предотвратить неравномерное оседание бетонной отмостки и ее возможное повреждение. Поэтому мы используем двойную подушку, состоящую из подстилающего (выравнивающего) песчаного слоя, и покрывающего слоя щебня.

Ну, хорошо. Раз слой щебня – всего лишь крупнопористая отсечка, тогда, может быть, стоит использовать обычный полиэтилен ? В общем-то, использовать его тоже можно – но только в качестве гидроизоляционной мембраны. Ведь подушка из песка и щебня выполняет не только роль фильтра – она еще и «держит» фундамент на себе. Хорошо утрамбованная подушка является более надежной основой, нежели «плавающий» пучинистый грунт. Без подушки ваша конструкция будет неравномерно оседать, будут «рваться» углы и так далее.

Так что нежелание устраивать подушку из песка и щебня, и замена ее рулоном полиэтиленовой пленки – не что иное, как подмена понятий из-за незнания основ физики и гидрологии. Ибо слой геомембраны не заменяет подушку, а лишь дополняет ее, так как не несет на себе нагрузку. Вдобавок риск повреждения полиэтилена все равно высок, поэтому лучше использовать разливные битумные материалы. Да, и полиэтилен, и всякие геопленки охотно грызут мышки.

Щебень для подушки используется среднего размера. Наиболее предпочтительно применение гранитного щебня фракции 5 – 20, который отличается легкой доступностью, невысокой стоимостью и прекрасным заполнением. Вдобавок щебень «5-20» довольно легко трамбуется виброплитой. Перейдем к практике.

Устройство подушки из щебня

Создать подушку из щебня несколько сложнее, чем из песка – этот материал более тяжелый, за счет чего увеличивается время на его рассыпку по периметру. Плюс щебень трамбуется намного хуже, чем песок, поэтому проходов придется делать больше. Подготовка такая же, как и с песком: определите места расположения куч (теперь это уже легче сделать), закажите щебень и примите его на объекте. Расставляем людей.

Убедившись, что песчаная подушка полностью утрамбована и подготовлена, начнем рассыпку щебня. Рассыпка ведется вручную, щебень развозится на тачках и рассыпается кучками по всему периметру с равными интервалами. Для большей эффективности рассыпки мы применили трактор «Беларусь» с навесным ковшом, при помощи которого развезли большие кучи на более мелкие с подсыпкой по периметру. К сожалению, при устройстве отмостки применение тяжелой техники сильно ограничено из-за затрудненных подходов к зданию: мешают стены, мешают деревья. Небольшой погрузчик типа «Рыси» будет немного эффективнее за счет своего компактного размера, но в этот раз достать его не удалось.

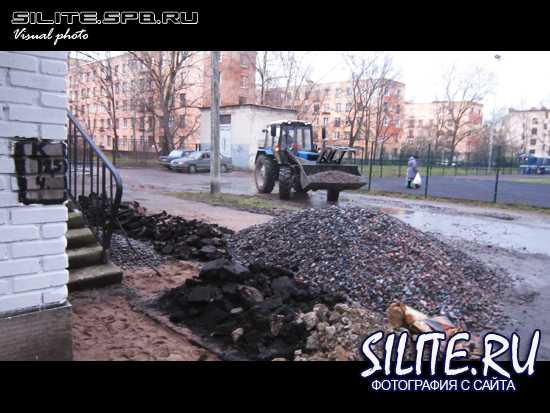

Итак, мы рассыпали трактором и развезли тачками щебень типа «5 – 20» по периметру здания. Далее при помощи совковых лопат, грабель и руками щебень был выровнен на площади котлована поверх песчаной подушки. Некоторые используют для разравнивания щебня устройства из черенка для лопаты и куска дюймовой доски для опалубки, закрепленного на саморезах с укосинами по сторонам. В данном случае применение его малоэффективно, так что проще работать лопатой.

Для устройства подушки под бетонную отмостку нам необходимо получить слой щебня мощностью в 8 см. (в твердом теле). Для этого мы должны сделать мощность насыпного слоя в 9 см., поскольку щебень трамбуется значительно хуже карьерного песка, и больше 1 – 1,5 см. нам вряд ли удастся придавить. Проходим разровненный слой виброплитой весом не менее 90 кг., причем на этот раз придется сделать не менее 10 проходов по периметру, а возможно, и еще больше. В данном случае у нас возникли проблемы с опалубкой – четкой границы котлована не было. Мы решали, установить ли опалубку на этапе засыпки щебня (что было бы удобно), или после нее. Однако все же отказались от предварительной установки, так как при трамбовке часть опалубки наверняка была бы повреждена.

В общем-то, это все хитрости: рассыпаем, разравниваем, трамбуем. Трамбуем с водой. Учтите, что необходим жесткий контроль плотности подушки – нужно тщательно проверить весь периметр по кругу не менее двух раз. Как и в случае с песком, после 3 – 4 проходов прикидываем, где нужно подсыпать щебня, так как идеально ровно его насыпать нельзя. Затем продолжаем трамбовку, контролируя мощность слоя и его поверхность.

Некоторые используют для трамбовки подушки как из щебня, так и из песка, ручной инструмент – так называемый «чухмарь» (в разных регионах называется по-разному). В простейшем исполнении это толстый пень с двумя сучками или ручками по бокам, иногда окованный сталью или листовым алюминием, который берут за данные ручки и с силой обрушивают на поверхность. Применять чухмарь для уплотнения грунтов можно, но этот инструмент намного уступает виброплите: его сравнительно малый вес (не более 50 кг. для работы вдвоем), отсутствие постоянной вибрации, неровная поверхность делают работу с ним непродуктивной. А самое главное, нельзя качественно использовать трамбовку с водой, так как вручную вы не сможете равномерно пролить слой. Также чухмарь наиболее эффективен лишь в замкнутых периметрах, где грунту некуда деться (например, внутри монолитного пояса ленточного фундамента при устройстве засыпки). Вот такие дела.

silite.spb.ru

Отмостка вокруг дома своими руками: СнИп, размеры

Отмостка представляет собой простой, но в то же время крайне важный для каждого дома элемент. Поэтому в процессе ее обустройства необходимо соблюдать некоторые правила. Чтобы помочь в этом деле, далее мы рассмотрим, как выполнить отмостку из разных материалов с соблюдением всех норм и требований.

1

Отмостка – в чем секрет долговечности дома?

Прежде всего, давайте разберемся, какую вообще функцию выполняет отмостка, и можно ли без нее обойтись. Итак, этот элемент здания, по сути, представляет собой карниз, уложенный на грунт и примыкающий к цоколю. Визуально он напоминает обычную дорожку, которая выполнена с небольшим уклоном от дома. Благодаря этому уклону отмостка отводит воду от фундамента.

Как известно, «капля камень точит». Поэтому отмостка, уложенная вокруг дома, в значительной мере увеличивает срок службы фундамента, а значит и всего дома. Собственно, это и есть основная ее задача. Кроме того, она способна выполнять и дополнительные функции:

• теплоизоляционную – это позволяет нейтрализовать негативное воздействие пучения грунта на фундамент;
• декоративную – с отмосткой дом имеет завершенный и привлекательный вид;
• стабилизирующую – стабилизирует газовый режим грунта вокруг дома, другими словами, предотвращает доступ кислорода к почве возле фундамента. Благодаря этому не прорастают растения.

Кроме того, отмостка может служить дорожкой, как чаще всего и бывает. Из всего вышесказанного несложно сделать вывод, что теоретически дом можно эксплуатировать и без отмостки, однако это сильно отразится на его долговечности, причем не в лучшую сторону.

2

Что нужно знать об устройстве – мягкий или жесткий вариант?

Чтобы отмостка эффективно решала поставленные перед ней задачи, необходимо соблюдать основные правила ее обустройства. Прежде всего, нужно правильно заглубить конструкцию. Дело в том, что основная ее часть находится в грунте, а не на поверхности, как думают многие новички. Уровень заглубления отмостки не должен превышать ½ от проектного уровня промерзания почвы. Это позволяет отмостке «играть» вместе с грунтом, но в то же время не терять связь с фундаментом.

Еще один важный момент – это дополнительная гидроизоляция отмостки. Для этих целей на дно траншеи укладывается гидроизоляционный материал, который заводится на фундамент. Поверх гидроизоляции укладывается подушка, состоящая из нескольких слоев песка и щебня. Чтобы избежать миграции сыпучих материалов, слои подушки укрепляются геотекстилем. Надо сказать, что многослойное устройство основания – это сравнительно новое решение, которое значительно удешевляет и упрощает строительство конструкции.

Поверх подушки укладывается покрытие. В зависимости от типа последнего, отмостки делятся на три вида:

• жесткие – подразумевают монолитное бетонное, асфальтовое или цементно-наливное покрытие;
• полужесткие – к таким относятся отмостки, вымощенные тротуарной плиткой либо другими штучными материалами;
• мягкие (сыпучие) – выполняются из щебня, гравия, гальки или другого сыпучего материала, который насыпается поверх подушки.

Надо сказать, что выбор типа покрытия зависит не только от ландшафтного дизайна и ваших предпочтений, но и других некоторых факторов. К примеру, цементно-наливное покрытие не подходит для пучинистых грунтов, так как после первой же зимы растрескается и придет в негодность. Если вам необходимо утеплить отмостку, то желательно использовать жесткое покрытие.

3

Подготовка подушки – копаем траншеи и засыпаем «пирог»

Вне зависимости от того, какое покрытие вы будете использовать, устройство отмостки начинается с подготовки подушки, причем выполняется она всегда одинаково. Прежде всего, нужно определиться с ее шириной. Согласно СНиП 2.02.01-83, отмостка, а, следовательно, и подушка, должна выходить за свес крыши не менее чем на 200 мм, в то же время ее ширина должна составлять не менее 700 мм.

Затем, определившись с шириной, нужно выполнить разметку по периметру дома. По разметке выкапывается траншея, т.е. она должна соответствовать ширине отмостки. Как мы уже говорили выше, глубина траншеи – это половина от уровня промерзания грунта. На дно получившейся канавы укладывается слой глины толщиной сантиметров 15–20 – это дополнительный гидрозатвор. Глину необходимо тщательно утрамбовать и выровнять, при этом следует обеспечить уклон около 8-12 см на метр. Затем траншея застилается гидроизоляционным материалом, к примеру, можно использовать полипропиленовую пленку или даже несколько слоев рубероида. Главное, чтобы гидроизоляция заворачивалась на фундамент сантиметров на 10, а также на стенку траншеи до уровня щебня.

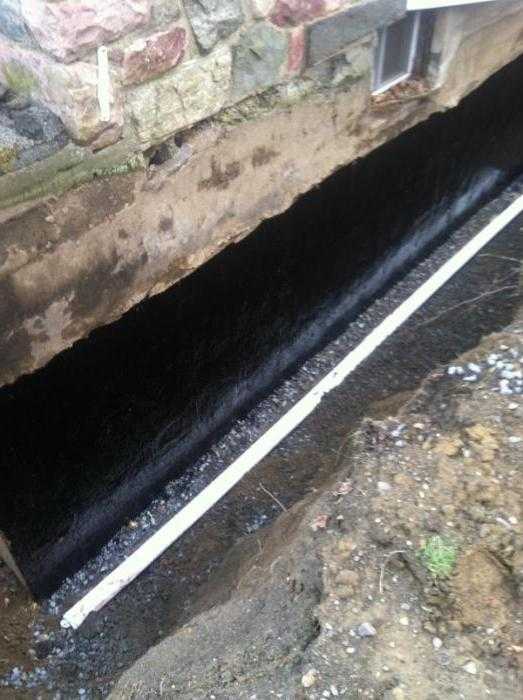

Чтобы зафиксировать край гидроизоляции на фундаменте, можно прикрепить поверх нее рейку или уголок.

Затем гидроизоляция засыпается слоем песка толщиной не менее 3 см. Песок тоже обязательно выравнивается. На песок укладывается геотекстиль и заворачивается на стенку траншеи. Затем засыпается слой щебня толщиной около 9-10 см и тщательно трамбуется. При этом формируется уклон 5-7 см на метр. На этом подушка, можно сказать, завершена. Дальнейшие действия зависят от материала, который будет использоваться в качестве покрытия отмостки. Единственное, если вы не планируете выполнять ливневку по периметру отмостки, необходимо сделать вокруг нее дренаж.

Для обустройства дренажа надо выкопать канаву ниже уровня подушки сантиметров на 30. Дно канавы следует застелить геотекстилем, края полотна нужно оставить с запасом 35 см. Затем засыпается слой щебня и укладываются дренажные трубы. Сверху трубы также закрываются слоем щебня и заворачиваются свободными концами геотекстиля. Готовую дренажную канализацию следует вывести в держанный колодец или соединить с ливневой канализацией, если, конечно, она имеется.

4

Укладываем ФЭМку – простой и красивый вариант

Для начала рассмотрим, как выполнить своими руками отмостку тротуарной плиткой, так как это один из наиболее распространенных вариантов. Работу следует начинать с укладки геотекстиля поверх щебня с заворотом на стенку траншеи. Далее установите бордюр по краю отмостки. Для этого следует выкопать канавку по ширине бордюра и залить ее цементным раствором. Бордюр можно ставить прямо на свежий раствор, чтобы он немного вбетонировался.

Чтобы бордюр располагался ровно, натяните вдоль края отмостки шнур и по нему выравнивайте секции бордюра.

Затем геотекстиль засыпается слоем песка толщиной не менее 6 мм. Песок обязательно трамбуется, причем желательно пролить его водой, что позволит более качественно его уплотнить. Надо сказать, что в случае использования тротуарной плитки, функция отвода воды полностью ложится на гидроизоляционную пленку. Поэтому уклон верхнего слоя песка можно не делать. Процесс укладки ФЭМ плитки стандартный – плитку просто кладете на песок и выравниваете друг относительно друга, а также в горизонтальной плоскости.

Вот, собственно, и все нюансы выполнения такой отмостки. Надо сказать, что по этой схеме она выполняется не только из тротуарной плитки, но и из брусчатки. Единственное, последнюю, в отличие от плитки, нужно немного заглублять в песок.

5

Делаем отмостку из сыпучих материалов – раз-два и готово

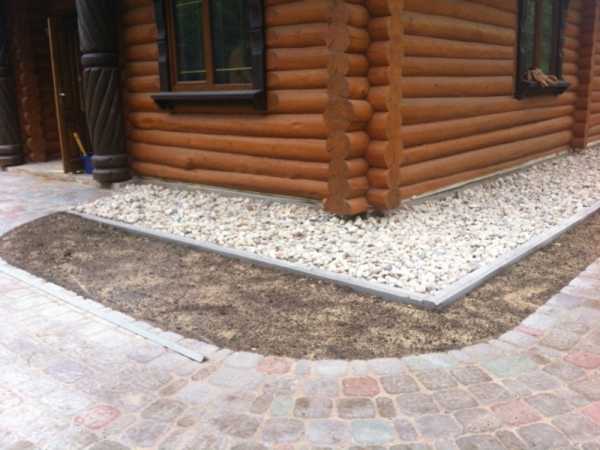

Еще проще сделать отмостку из щебня. По сути, она выполняется по той же схеме, что и подушка. Но слой щебня должен быть более толстым, т.е. его толщина должна ровняться толщине слоя щебня подушки, плюс толщина слоя песка, плюс толщина слоя покрытия. В результате получается около 20 сантиметров. Поверхность щебня выравнивается в горизонтальной плоскости. Что касается уклона, то делать его для щебневой отмостки тоже никакого смысла нет.

Как вы видите, процесс обустройства мягкой отмостки достаточно быстрый и простой. Однако она имеет несколько недостатков – это недолговечность и не очень презентабельной внешний вид. Правда, если ландшафтный дизайн оформлен в соответствующем стиле, то галька или даже обычный щебень вокруг здания могут смотреться вполне неплохо.

Примерно также выполняется отмостка с верхним цементно-наливным слоем. Разница заключается в том, что слой щебня должен быть на несколько сантиметров меньше, так как эту толщину займет стяжка. Для заливки раствора обязательно по краю отмостки устанавливается опалубка. Как правило, она выполняется из досок, фанеры или ОСБ. Самое главное – качественно ее зафиксировать, чтобы опалубка не сместилась в процессе заливки раствора. Для этого можно использовать распорки и стойки.

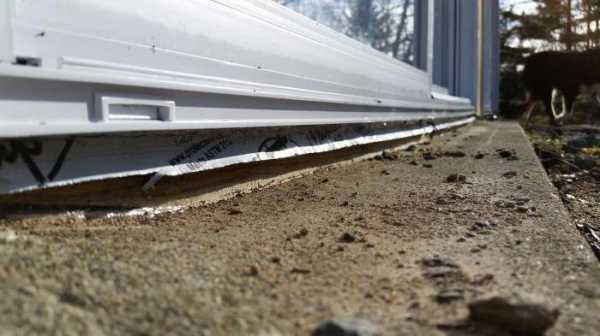

Со стороны фундамента перед заливкой обязательно укладывается уплотнитель, который отвечает за устройство термошва и его герметизацию. Чаще всего для этих целей используют обычную демпферную ленту из вспененного полиэтилена. Сверху по щебню заливается цементно-песчаный раствор марки М200 толщиной около 3 см. Когда раствор начнет схватываться, выполняется его железнение, т.е. сверху насыпается тонкий слой цемента и втирается малкой. Благодаря этой операции отмостка станет более гладкой и прочной.

После втирания сухого цемента поверхность отмостки желательно накрыть темной пленкой, так как железнение лучше созревает без света. Чтобы в процессе высыхания отмостка не растрескалась, первые несколько суток ее каждый день нужно взбрызгивать водой.

6

Бетонная отмостка – создаем надолго

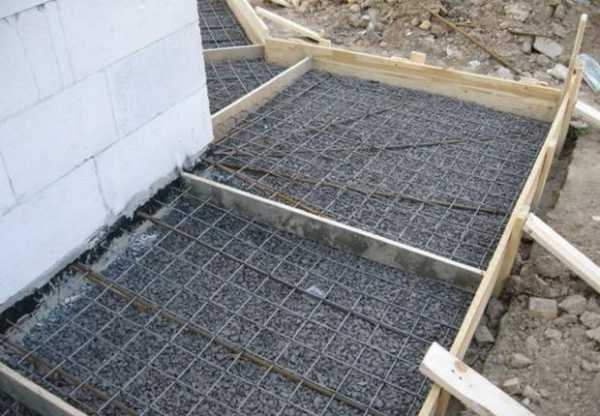

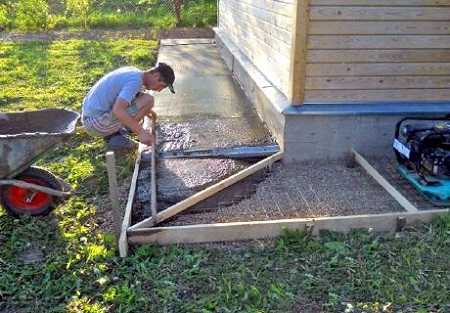

Наиболее прочной и долговечной является бетонная отмостка. Процесс ее изготовления начинается с подготовки песчаной подушки, как перед укладкой тротуарной плитки. Затем по периметру устанавливается опалубка так же, как и в предыдущем случае. До укладки арматуры желательно установить компенсаторы из деревянных планок толщиной около 15 мм. Компенсаторы должны располагаться перпендикулярно отмостке, т.е. межу фундаментом и опалубкой. Расстояние межу компенсаторами не должно превышать 2,5–3 метра.

Так как планки останутся в толще бетона, предварительно их обязательно надо обработать защитным антисептическим средством и битумной мастикой. Благодаря этому они прослужат не один десяток лет. При установке компенсаторов постарайтесь выровнять их торцы в одной плоскости с уклоном 10 см на метр. В итоге планки дополнительно будут выполнять функцию направляющих.

После установки опалубки вдоль стены укладывается демпферная лента, и выполняется армирование арматурной сеткой. Оптимальные ее размеры – 100х100х4 мм. Имейте в виду, что сетка не должна лежать на подушке, поэтому под нее необходимо подложить специальные стойки или небольшие камни. В противном случае сетка не будет выполнять свои функции. После этого начинаются бетонные работы. Прежде всего, нужно приготовить раствор из следующих ингредиентов:

• цемента марки не ниже М400 – 280 кг;
• щебня – 1400 кг;
• песка – 840 кг;
• воды 180–200 л.

Напомню, что вначале смешивается цемент с песком, затем добавляется вода и наполнитель. Раствор получится очень сухим, но пусть вас это не смущает. Такая консистенция необходима для того, чтобы бетон мог держать необходимый угол уклона. Заливка осуществляется посекционно. В процессе выполнения этой процедуры не забывайте трамбовать бетон. Лучше всего использовать для этих целей специальное оборудование, но если его нет, можно воспользоваться и куском арматуры. В процессе трамбовки старайтесь не сместить арматурную сетку, так как это снизит прочность бетона.

После заливки отмостки компенсационные швы можно промазать строительным герметиком, чтобы исключить вероятность проникновения в них влаги. После схватывания раствора желательно произвести железнение по описанной выше схеме. Не забывайте, что первые несколько суток поверхность бетонной отмостки необходимо смачивать водой.

7

Несколько слов о теплоизоляции – зачем грунту тепло?

Утепление отмостки может понадобиться в следующих случаях:

• в доме имеется отапливаемое подземное помещение (цокольный этаж или подвал) – в таком случае утепление позволит уменьшить теплопотери;
• дом построен на пучинистом грунте – утепление позволит предотвратить замерзание грунта;
• несколько раз за сезон глубина промерзания может превышать проектное значение по СНиП, т.е. грунт промерзает до самого основания фундамента.

Как уже было сказано выше, выполнять утепление лучше под бетонной отмосткой – это позволит добиться наибольшего эффекта. Что касается выбора утеплителя, то оптимальным решением является экструзионный пенополистирол. Этот материал не боится влаги, способен выдерживать большие механические нагрузки и очень долговечен. Единственный его минус – это высокая стоимость.

Можно, конечно, использовать и обычный пенополистирол (пенопласт) высокой плотности. Однако его желательно гидроизолировать. Что касается самого процесса утепления, то все достаточно просто – плиты укладываются на песчаную подушку, и далее выполняется бетонная отмостка по стандартной схеме. Главное – это правильно уложить утеплитель, чтобы не допустить появления мостиков холода. Поэтому для теплоизоляции швов желательно использовать обычную монтажную пену.

Вот, пожалуй, и все основные моменты обустройства отмостки. Учитывая все эти нюансы и тонкости, вы сможете надежно защитить фундамент от влаги.

obustroen.ru

Отмостка для дома

На данной странице представлена информация о технологии изготовления отмостки вокруг дома. Мы рассмотрим функциональное назначение отмостки и ее разновидности, представим обзор материалов, пригодных для использования и разберемся в нюансах монтажа конструкции.

Что такое отмостка, обязательно ли её выполнять

Отмостка — это монолитная либо сборная лента шириной от 1 до 2 метров, опоясывающая периметр здания. Отмостка выполняет три функции:
Отмостка является необязательным конструктивным элементом здания, однако если вы хотите снизить негативное влияние сторонних факторов на фундамент к минимуму, тем самым продлив срок эксплуатации основания, лишней она не будет.

Рис. 1.1: Отмостка вокруг дома из плитки

Воздействие влаги является главной причиной разрушения любых оснований из железобетона, поскольку попадая в микропоры бетона вода постепенно размывает материал. Ключевая роль отмостки — предотвращение пропитывания контактирующих с фундаментом пластов грунта атмосферными осадками и водой, образовавшейся в результате таяния снега.

Важно: отмостка является одним из трех конструктивных элементов, которые позволяют полностью защитить фундамент от влаги. Также данную функцию выполняет дренажная система, отводящая от основания грунтовые воды, и ливневые отводы.

Декоративная роль отмостки проявляется, если конструкция изготовлена из эстетически привлекательных материалов — тротуарной плитки либо натурального камня. В таком случае отмостка дополняет экстерьер сооружения, делая его завершенным.

Виды отмостки дома

В зависимости от конструктивного исполнения, отмостка классифицируется по двум факторам, согласно которым выделяют:

• Сборные и монолитные отмостки;
• Утепленные и без теплоизоляции.

Монолитные отмостки выполняются из асфальта либо железобетона. Такие конструкции не имеют декоративной ценности, однако им свойственна большая долговечность и эффективная защита фундамента от влаги.

Рис. 1.2: Бетонная отмостка

Сборные отмостки делаются из плитки. В процессе их эксплуатации межплиточные швы могут размываться, что приведет к потере гидроизоляционных качеств конструкции. Данная проблема решается укладкой под плитку слоя геотекстиля.

Важно: утепленная отмостка обустраивается при необходимости уменьшения глубины промерзания контактирующих с фундаментов пластов грунта. Это нужно в условиях пучинистой почвы — дополнительная теплоизоляция позволяет закладывать фундамент на меньшую глубину, тем самым экономя материальные средства. Такие отмостки предусматриваются еще на стадии строительства дома либо в случаях, когда принимаются меры по защите основания от пучения.

Рис. 1.3: Схема промерзания грунта под отмосткой

При обустройстве отмостки любого типа необходимо руководствоваться следующими требованиями:

• Ширина конструкции подбирается исходя из вылета кровли здания. Отмостка должна быть больше ширины карниза на 30 см, что обеспечит эффективный отвод дождевых вод от периметра фундамента. За минимальную ширину отмостки, независимо от вылета кровли, принимается 90 см;
• Отмостке всегда задается уклон в сторону от здания, который необходим для того, чтобы осадки могли самотеком отводиться от стен дома. Величина уклона зависит от типа отмостки — в сборных конструкциях из плитки и булыжников он составляет 5-10% (уклон между крайними контурами отмостки шириной в один метр — от 5 до 10 см), для монолитных конструкций — 3-5%. Учитывайте, что чем больше уклон, тем неудобнее использовать отмостку как дорожку для ходьбы;
• Обязательным является наличие компенсационного шва толщиной 1-2 см. между отмосткой и цоколем дома. Он нужен чтобы отмостка, которая может деформироваться под воздействием сил пучения и температурного расширения, не повреждала гидроизоляцию и облицовку на внешней стороне цоколя;
• Полноценную защиту фундамента от атмосферных осадков может обеспечить лишь отмостка шириной свыше 3 м., делать которую нерационально по многим причинам. Чтобы увеличить эффективность конструкции по внешнему контуру отмостки необходимо установить дренажный канал, который будет отводить стекающую воду на безопасное от дома расстояние. В качестве дренажа можно использовать предусмотренный на стадии бетонирования желоб либо разрезанную на две части и размещенную в грунте трубу из асбоцемента либо пластика.

Материалы используемые для отмостки

Конструкция отмостки состоит из двух слоев — подстилающего и наружного, твердого слоя, по которому стекают атмосферные осадки.

Подстилающий слой необходим для придания отмостке требуемого уклона, он выступает в качестве уплотнения, на котором укладывается лицевое покрытие. Для формирования подстилающего слоя могут применяется глина либо песок и щебень.

Рис. 1.4: Схема бетонной отмостки

Важно: глина используется для создания отмостки из плитки, песок и щебень — для заливки монолитной бетонной конструкции. Песчаная подушка выполняется из карьерного песка и щебня класса прочности М600 и выше. Допустимо использование щебенки известняковых пород и вторичного либо шлакового щебня.

Выбор лицевой поверхности отмостки зависит от индивидуальных предпочтений. Мы рекомендуем делать монолитные конструкции из железобетона —  их обустройство сопровождается минимальными затратами, технология исполнения проста, а срок службы таких отмосток значительно превышает ресурс отмостки из плитки либо камня.

Для возведения монолитной отмостки вам потребуются следующие материалы:

• Бетон марки М200;
• Щебень;
• Песок и глина;
• Гидроизоляционное полотно — геотекстиль либо стеклоизол;
• Арматурная сетка с ячейками 10 см;
• Доски и рейки для опалубки, гвозди либо саморезы;
• Арматурные колышки, бечевка.

Также подготовьте следующие инструменты — бетономешалку, болгарку или ножовку для резки досок, ведра и мастерок, ручную трамбовку, провило для выравнивания бетона после заливки, уровень.

Технология устройства отмостки

Обустройство отмостки начинается с подготовки периметра дома. Необходимо удалить всю поверхностную растительность и слой дерна на глубину одного штыка лопаты. Также осмотрите цоколь здания, обнаруженные на нем трещины нужно заделать смесью жидким раствором либо смесью из клея и цемента.

Разметка отмостки и рытье траншеи

Разметка контуров отмостки выполняется с помощью арматурных прутков и строительного шнура — от цоколя отступается расстояние, равное ширине отмостки, и с шагом в 5 м. забиваются стержни из арматуры, между которыми натягивается бечевка.

Рис. 1.5: Траншея под отмостку

По размеченному периметру копается траншея под отмостку глубиной 20-25 см. Учитывайте, что минимальная толщина подготовки из песка и щебня составляет 15 см, а толщина самой бетонной отмостки — 10 см. Около 5 см. отмостки должно возвышаться над уровнем грунта.

Гидроизоляция и засыпка уплотняющей подушки

По завершению разработки грунта дно транши устилается геотекстилем, поверх которого насыпается слой песка толщиной 10 см.

Рис. 1.6: Уплотняющая подсыпка под отмостку

Песок увлажняется водой и тщательно уплотняется трамбовкой, после чего выравнивается под уклон в 5 см. между крайними контурами траншеи. Поверх песка укладывается и выравнивается слой щебня толщиной 5 см.

Монтаж опалубки

Опалубка устанавливается внутрь траншеи по периметру ее наружной стенки. В качестве опалубки используются строганные доски либо листовая фанера толщиной от 1 см. Высота опалубки должна быть идентична высоте выступающей над грунтом части отмостки.

Форму нужно укрепить боковыми раскосами, чтобы ее не расперло под давлением бетона. Внутри опалубки с шагом в 5-6 метров устанавливаются поперечные компенсационные швы, в качестве которых используются установленные на ребро доски толщиной 1-2 см.

Рис. 1.7: Опалубка отмостки с деформационными швами

Важно: верхний срез досок необходимо обрезать с учетом уклона отмостки — впоследствии они будут использоваться как маяки, по которым провилом будет выравниваться бетонная смесь. Также продольный шов формируется по контуру цоколя дома.

Армирование и бетонирование отмостки

Укреплять отмостку армированием нужно для того, чтобы конструкция не разрушилась под воздействием деформационных нагрузок. Для армирования используется стальная сетка с ячейками 10*10 см, которая укладывается в опалубку. Сетку нужно поднять над щебеночной подготовкой на высоту 3-4 см. с помощью подставок-грибков либо кусков кирпича и обрезать по ширине так, чтобы ее края были удалены от опалубки на 5 см.

Рис. 1.8: Бетонирование отмостки

Бетонная смесь, которой заливается отмостка, должна быть умеренно густой и держать форму при выравнивании. Отмостка бетонируется последовательно — смесью заполняется секция между деформационными швами и поверхность выравнивается провилом по маякам, после чего заливается следующая секция.

Дополнительные меры при устройстве отмостки

Чтобы сделанная отмостка имела максимальные гидроизоляционные качества и прочность необходимо выполнить ее железнение. Делается это спустя 1-2 часа после бетонирования — поверх сырого бетона распределяется слой сухого цемента толщиной 2-4 мм, который тщательно втирается в поверхность с помощью мастерка либо полиуретановой терки. Частицы цемента проникнут в микропоры бетона и в дальнейшем, при воздействии влаги, закупорят их.

Рис. 1.9: Технология железнения отмостки

Важно:  если отвердевание бетона происходит при температуре свыше 20 градусов, конструкцию необходимо укрыть мешковиной и увлажнять ветошь с периодичностью раз в день.

Демонтаж опалубки выполняется на 3-4 день после бетонирования. Также удаляются доски, использующиеся в качестве компенсационных швов, и образованные полости заполняются битумом либо герметиком.

Полезные материалы





Фундамент для каркасного дома

Возводя каркасный дом, необходимо определиться с типом фундамента, который будет служить надёжным основанием строению.









ustanovkasvai.ru
