Размер септика Топас 5 (Пр): технические характеристики и чертеж.

Аэрационная установка производителя Топол Эко, рассчитанная на переработку сточных хозяйственно-бытовых и промышленных вод с помощью бактерий Активного Ила, способна перерабатывать стоки в объеме 1 кубического метра в сутки.

Технический паспорт септика Топас 5

В техническом паспорте Топас 5 находится описание станции, ее серийный номер и номера компрессорного и насосного оборудования. В паспорте Топас 5 технические характеристики станции прилагаются вместе с описанием принципа работы, комплектации, монтажных и электрических схем, а так же санитарно-гигиенические и технические требования к электроснабжению Топас 5 и прочее.

Технические характеристики станции Топол-Эко Топас 5

Если вы еще находитесь в процессе выбора подходящей станции биологической очистки стоков, предлагаем вам узнать подробнее про характеристики Топас 5:

Заявленная производительность станции равна 1 м³ в сутки;
Таким образом, количество пользователей станции колеблется от 3 до 5 человек. Зависит это от количества бытовой техники и санузлов, которые вы планируете подключить к автономной канализации;
Залповый сброс Топас 5, не в зависимости от модификации, равен 220 л;
Глубина залегания трубы в стандартном Топас 5 равна 40-80 см. Данный параметр в модификациях Long равен 80-140 см, но в Топас 5 Пр, технические характеристики которого позволяют осуществить принудительный способ отвода воды с помощью дренажного насоса, уровень залегания трубы идентичен глубине стандартного Топас 5, то есть так же равен 40-80 см;
Водоотведение очищенной воды в септиках Топас 5 организовано в двух вариантах: самотёчным и принудительным способом. Принудительный отвод воды обозначается маркировкой “Пр”. Самотёчный Топас 5 никакой дополнительной маркировкой в названии не отмечается;
Количество потребляемой энергии во всех станциях одинаково и равно 1,5 кВт в сутки;

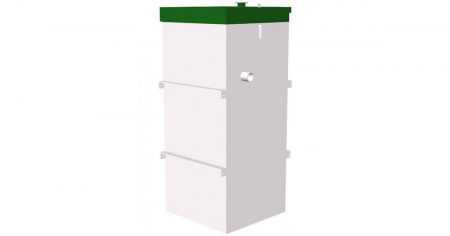

Размер септика Топас 5 составляет в длину 1,1 метр, в ширину 1,2 м и в высоту 2,5 м. В зависимости от каждой конкретной модификации Топас 5 размеры габаритные могут отличаться. Габариты септика Топас 5 Long, к примеру, составляют 1,1 х 1,2 х 3,1 м (длина, ширина, высота).

УОСВ	Габаритные размеры			Выемка грунта	Опалубка			Размеры плиты	Обратная засыпка песка	Заливка воды	Объем ила	Залповый сброс
УОСВ	длина	ширина	высота	Выемка грунта	Брус 100*100	Доска 5*150	Гвозди	Размеры плиты	Обратная засыпка песка	Заливка воды	Объем ила	Залповый сброс
	мм	мм	мм	м³	м³	м³	кг	мм	м³	м³	м³	м³
Topas-5	1,1	1,2	2,5	7,8	0,14	0,8	1,2	подсыпка	4,6	2,4	0,24	0,22

Стоит отметить, что для Топас 5 размеры ямы, в которую опускается септик, должны быть примерно на 25 см больше, чем габариты станции. Необходимо это для того, чтобы создать песчаную подушку и обсыпать корпус станции песком для фиксации в грунте. Благодаря этому можно избежать деформацию корпуса из-за подвижек грунта.

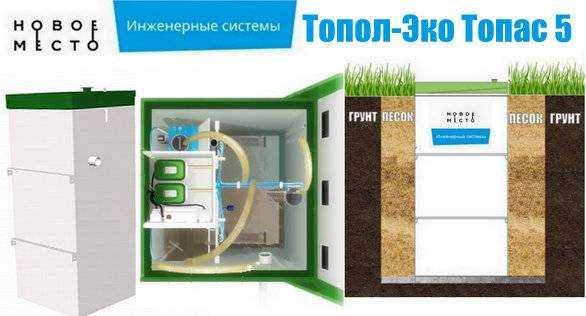

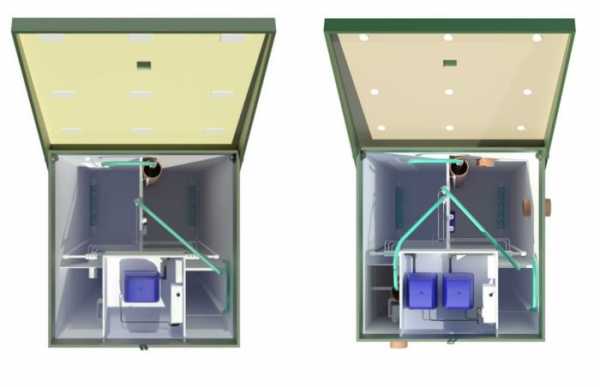

Чертежи и схемы с характеристиками септика Топас 5

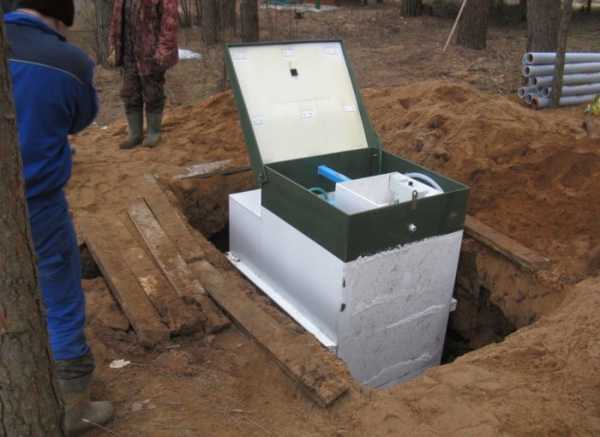

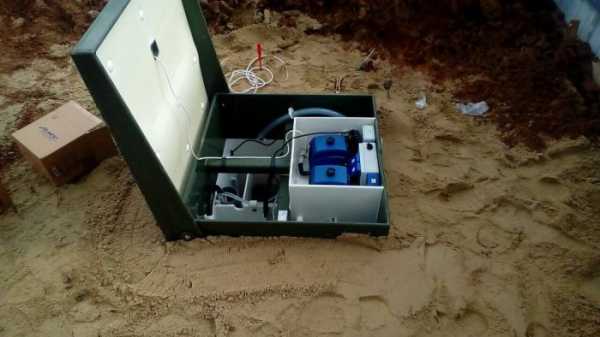

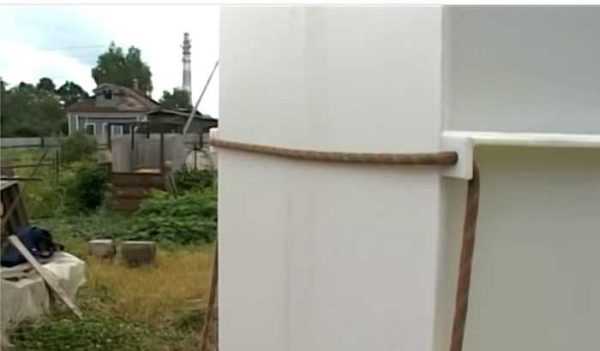

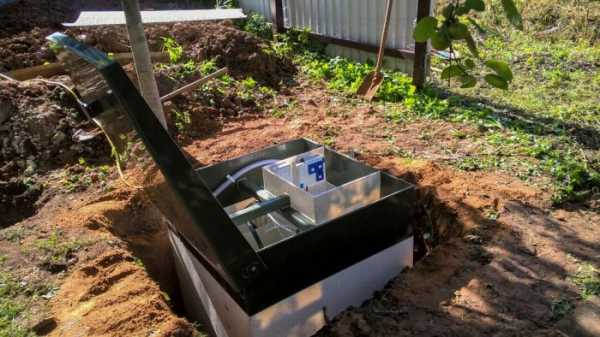

Топас 5 — фото с монтажа

www.novoe-mesto.ru

Септики Топас официальный сайт — производитель ТОПОЛ ЭКО

Конструкция септиков Топас

Автономная канализация Топас представляет собой прямоугольный корпус из прочного полипропилена. В зависимости от конструкции, ее жесткость усиливают поперечные ребра или специальные ячеистые накладки. Верхняя часть моделей для 4-12 человек представляет собой одинаковую по размерам видимую часть (1х1 м). Для более производительных септиков, смотровой лючок состоит из двух раздельных ревизионных окон.

Модельный ряд

Септики Топас имеют широкий выбор моделей, производительностью от 0.8 м3/сутки (4 человека) до 24м3/сутки (до 150 человек). Помимо отличий в размере и производительности моделей, различают несколько модификаций:

Стандарт – базовая модель, имеющая стандартное заглубление, простую конструкцию и систему самотечного сброса очищенной воды.
Лонг – удлиненная конструкция, позволяющая в 2 раза увеличить максимальное заглубление приходящей трубы.

ПР – установка с принудительным сбросом стоков, оснащается системой автоматической откачки.

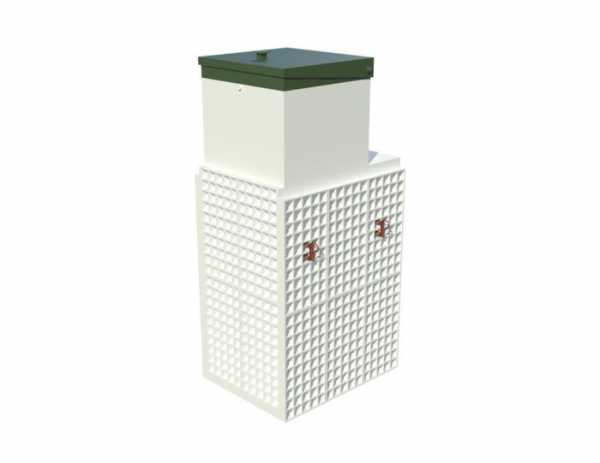

УС – модификация с усиленным корпусом, подходит для подвижных грунтов с высоким уровнем грунтовых вод.

Существуют модели, которые совмещают в себе несколько модификаций. ПР,Лонг – удлиненная версия с системой автоматической откачки воды. УС,ПР – усиленная станция с системой откачки и тд.

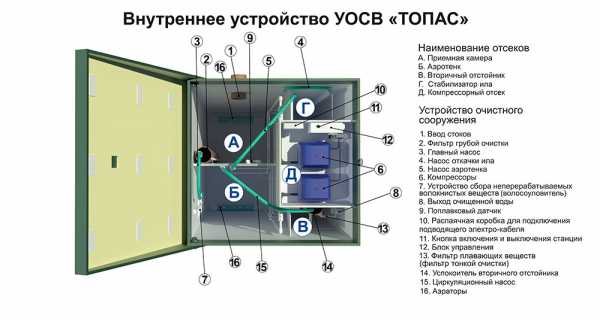

Внутреннее устройство

Система глубокой очистки представляет собой систему, состоящую из четырех камер:

Приемная камера.
Аэротэнк.
Стабилизатор активного ила.
Вторичный отстойник.

Каждая отвечает за собственный технологический процесс очистки стоков. За передвижение жидкости, а также ила отвечают компрессорные установки и эрлифты. Система очистки дополнительно укомплектована системой сбора не перерабатываемых частиц, фильтром крупных и тонких фракций.

Компрессоры, распределительные коробка, блок управления и другая электроника, расположены в собственном отсеке. Он доступен сразу после открытия ревизионной крышки и позволяет быстро оценить состояние электрики, провести ревизию оборудования.

Технология глубокой очистки стоков

Септик Топас производит глубокую очистку за счет отстаивания, действия аэробных и анаэробных бактерий. Выглядит это следующим образом:

Стоки попадают в первую камеру, где впервые отстаиваются, позволяя наиболее тяжелым примесям осесть на дне, а масляным жидкостям отслоиться у поверхности. Фильтр отсеивает части, которые могут вызвать засор системы. Как только первая камера заполнится достаточно (сработает поплавковый датчик), жидкость перекачивается эрлифтом в камеру 2.
Следующий отсек – реактор переменного действия. Его задача выдержать воду в режиме оксидации, благодаря работе аэротенка, что вызывает первичное разложение стоков. Затем прекратить этот процесс и спровоцировать анаэробное разложение стоков.

В процессе аэрации активный ил поднимается со дна и активно смешивается с водой. Для его сепарации используют третий отсек.
После успокоения стоки в последний раз перекачиваются и попадают в финальный отстойник. Очищенная вода выводится автоматически, переливаясь в сливную трубу, или откачивается при срабатывании поплавкового датчика (для систем с принудительным отводом воды).

Преимущества септика Топас

Если сравнивать представленный септик для дома и дачи с его конкурентами на рынке, то можно выделить следующие его преимущества:

монтаж не требует бетонирования;
быстрая консервация и восстановление работы системы;
нет необходимости докупить реагенты или пополнять загрузочный материал;
система перерабатывает абсолютно все стоки;
минимальный расход электроэнергии.

septik-topas.moscow

описание, модельный ряд и эксплуатация

При обустройстве загородного жилья вопросы водоснабжения и канализации являются одними из самых сложных. Важно не просто организовать отведение сточных вод из дома, но и обеспечить их очистку, чтобы не нанести вред экологии участка. Поэтому при сооружении систем местной канализации все больше домовладельцев отдает предпочтение современным решениям. К примеру, таким, как септик Топас.

Загородное жилье, безусловно, должно быть не менее комфортным в бытовом плане, чем городские квартиры, несмотря на то, что центральные системы подачи воды и отведения стоков в поселках, как правило, не предусмотрены. Для организации местной канализации домовладельцы широко применяют готовые очистные установки промышленного производства, примером может послужить канализация Топас.

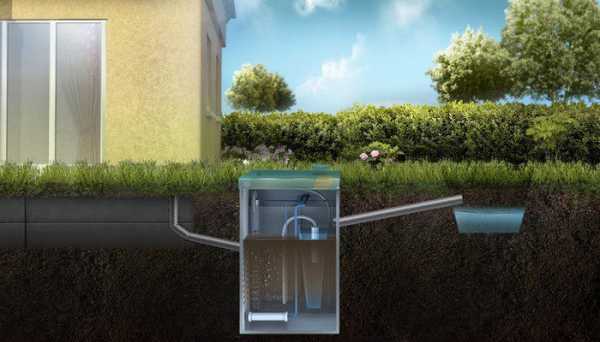

Принципы работы установки

Рассмотрим, как устроен септик Топас, его характеристики и принципы его работы. Автономная канализация Топас – это современная установка, созданная для приема и глубокой переработки бытовых канализационных токов.

Вода, прошедшая через станцию, оказывается очищенной на 98-99%.

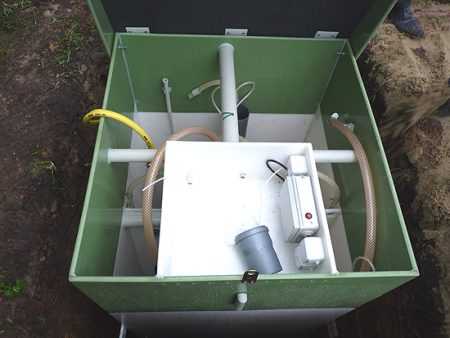

Внешне канализация Топас представляет собой пластиковую емкость, разделенную внутри перегородками. Каждый отсек септика используется для последовательно протекающих процессов глубокой очистки стоков. Для обеспечения работы используются компрессоры.

И основная роль в процессе обработки загрязненной жидкости отводится аэробной очистке. Для ее осуществления необходима принудительная вентиляция, то есть подача кислорода в рабочую среду.

Подачу воздуха обеспечивает компрессор, вентиляция осуществляется через аэратор. Для перемещения жидкости внутри установки используется эрлифт – воздушный насос. Работу этого оборудования, также, обеспечивают компрессоры.

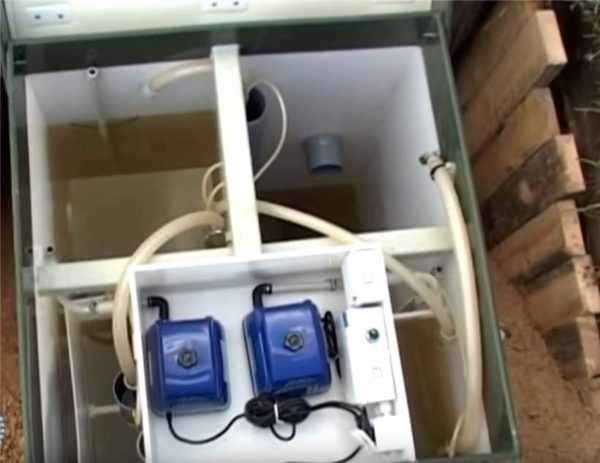

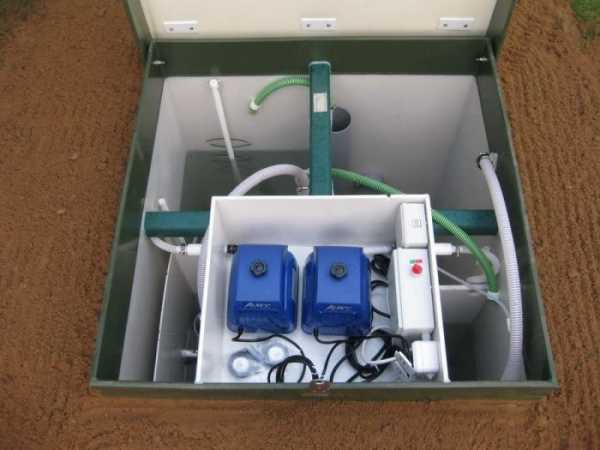

Автономная станция биологической очистки Топас оборудована двумя компрессорами. Причем, работают компрессоры по очереди. Пока один компрессор работает, второй «отдыхает». Благодаря такому режиму работы, компрессоры служат дольше.

Таким образом, современный септик Топас – устройство, в котором используется комбинация механических и биологических способов очистки жидкости, позволяющая добиться отличных результатов. В состав станции входят такие устройства, как компрессоры и воздушный насос, то есть, станция нуждается в подключении к электропитанию.

Основные преимущества станций

Тем, кто сомневается в выборе очистной установки для местной канализации, будет полезно познакомиться с основными преимуществами, которыми обладают очистные сооружения Топас:

Высокая степень очистки. Продуманное устройство септика Топас обеспечивает максимальное извлечение примесей.
Достаточно простой монтаж Топас. К установке прилагается подробная инструкция, изучив которую можно установить Топас своими руками.

Компактные размеры. Станция не требует много места для установки и поставить ее можно при любых характеристиках грунта на участке. Разумеется, размеры зависят от производительности.

Простота обслуживания, инструкция дает подробное описание мероприятий, проводимых во время сервисного обслуживания, поэтому вполне можно обслуживать установку Топас своими руками.
Широкий модельный ряд септиков, имеющих различные характеристики производительности и разные размеры. Производитель предлагает модели, в комплектацию которых входит дополнительный насос. Используется насос для принудительного отвода очищенной воды, если отведение самотеком невозможно. Работает насос не постоянно, а периодически, его работа контролируется датчиком уровня.

Как устанавливается станция Топас?

Если в качестве очистного сооружения выбран септик Топас – монтаж установки лучше поручить специалистам. Конечно, процесс подключения станции не является чрезмерно сложным, инструкция приводит подробное описание этапов работ. Однако, нарушения технологии недопустимы, так как ошибки могут привести к тому, что станция Топас будет работать менее эффективно.

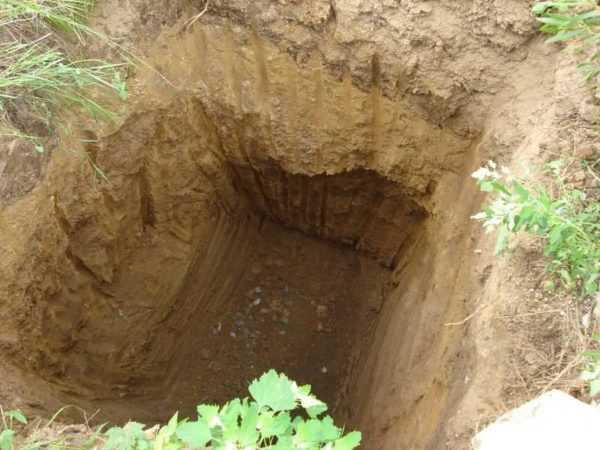

Подготовка котлована

Прежде всего, необходимо выбрать место, где будет устанавливаться септик. Санитарные и строительные нормы запрещают располагать очистную установку слишком близко (ближе 5 метров) к жилому дому, но и сильно удалять станцию не стоит, так как это приведет к увеличению стоимости строительства трубопровода.
Котлован должен быть больше по размерам, чем станция. Так, например, для установки септика Топас 5, имеющего габариты 110x120x240 см, нужно будет подготовить яму размером 180x180x240 см.
На дне котлована следует насыпать слой песка высотой 15 см, то есть сделать амортизационную подушку, защищающую станцию от сезонных подвижек грунта.

Установка и подключение

Способ установки зависит от размеров станции. Так, септики Топас 5 и даже Топас 8 имеют компактные размеры и относительно небольшой вес, поэтому их можно установить и без применения грузоподъемной техники. Для установки более производительных моделей следует использовать кран манипулятор.
Желающие могут посмотреть, как производится ручная установка септика Топас – видео материалы на эту тему есть на сайтах подходящей тематики. Для установки станций используется прочный канат, который продевается в специально выполненные отверстия в ребрах жесткости. Придерживая концы каната, несколько человек аккуратно опускают станцию в котлован, не допуская перекосов и размещая установку точно по центру ямы.

Совет! Монтировать станции Топас можно при любых характеристиках грунта. Но если на участке высоко расположены почвенные воды, рекомендуется приобрести особую модель установки, имеющую маркировку «ПР». В таких септиках подача очищенной воды осуществляется не самотеком, а принудительно, то есть в конструкцию включен дополнительный насос.

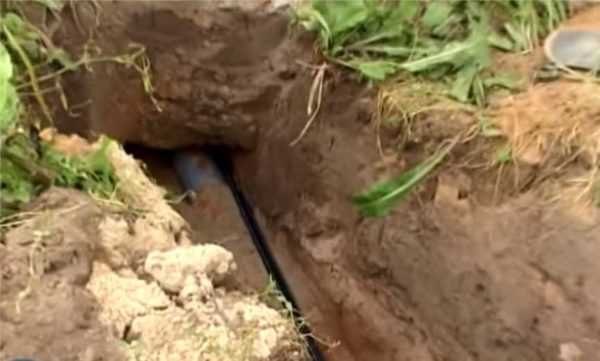

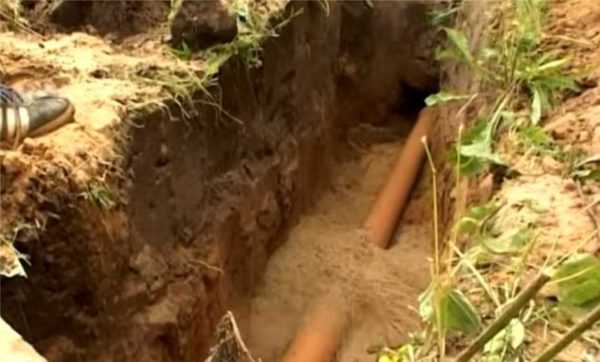

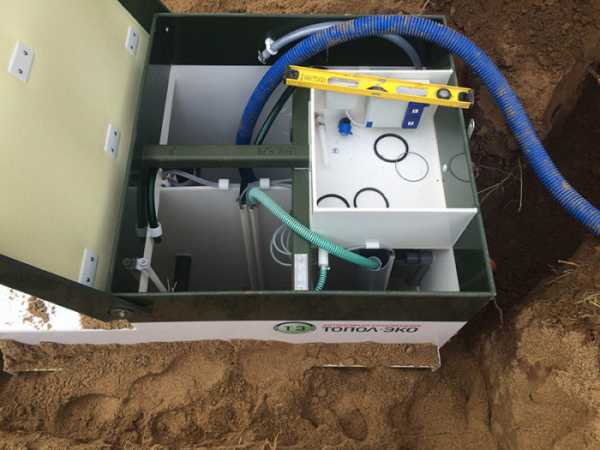

После того как станция установлена на место, к ней нужно подвести канализационные трубы. Выбирается схема подключения септика Топас в зависимости от модификации. Так, у стандартных моделей глубина врезки подводящей трубы составляет 70-80 см. Для моделей Long, схема предусматривает подключение трубы на уровне 120-140 см.

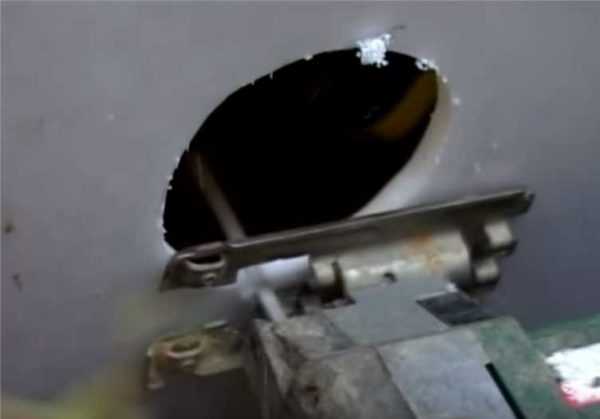

Для подключения подводящей трубы в корпусе септика выполняется отверстие соответствующего размера. В выполненное отверстие вставляется патрубок, а затем при помощи строительного фена со специальной насадкой патрубок припаивается к корпусу полипропиленовым шнуром (поставляется в комплекте с септиком). К установленному патрубку присоединяется канализационная труба.

После подключения труб, к септику необходимо подвести электропитание, чтобы можно было подключить компрессоры и насос (в модели с принудительным отводом чистой воды). Если производится подключение септика Топас — электрическая схема имеется в инструкции к установке. Необходимо использовать кабель ПВС, имеющий сечение 3×1.5. Кабель проводится в станцию через специальные отверстия, подключение производится через клеммы. В доме кабель подключается к распределительному щитку, путем установки отдельного автомата на 6-16 А.

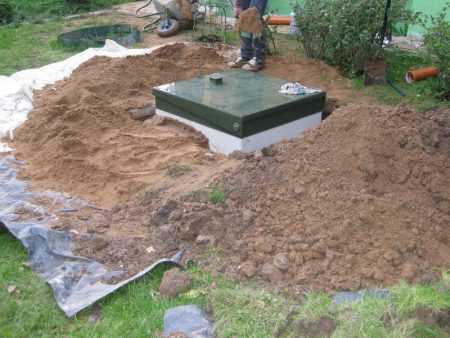

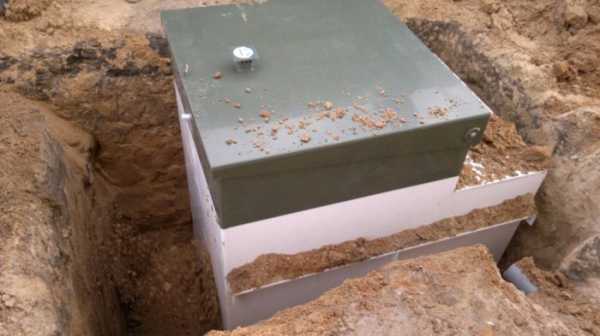

Последний этап установки – выполнение обратной засыпки котлована. Для этой цели используется смесь сухого цемента с песком. По мере выполнения засыпки станцию нужно наполнять водой, чтобы не допустить деформацию корпуса.

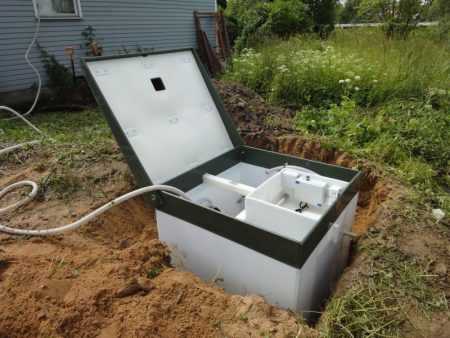

Установка накрывается крышкой, которая остается над поверхностью земли. Крышка имеет продухи, за счет которых обеспечивается вентиляция.

Таким образом, установка станции может быть произведена достаточно быстро. Домовладельцам, планирующим приобрести станцию, стоит посмотреть, как проходит полный монтаж септика Топас – видео материалы позволят изучить все этапы процесса установки.

Эксплуатация станции

После завершения монтажа можно начинать использовать септик Топас – инструкция по эксплуатации установки практически не отличается от указаний по использованию обычных септиков. То есть, в канализацию не стоит сбрасывать:

строительный и другой неорганический мусор;
дезинфицирующие вещества, содержащие хлор и антибиотики;
неразлагаемые вещества, как полиэтиленовых пакетов;
различные химические вещества – кислоты, щелочи, растворители и пр.

Итак, канализация септик Топас – это современное и эффективное решение для обеспечения комфортного проживания в загородных домах, коттеджах или дачах. Установки позволяют эффективно и безопасно очищать бытовые канализационные стоки, просты в эксплуатации и не требуют постоянного контроля работы. Модификации, в комплектацию которых входит дополнительный насос для перекачки жидкости, могут быть использованы в сложных геологических условиях.

septikmaster.ru

Топас 5: технические характеристики, модификации, монтаж

Организация отведения и очистки канализационных стоков – важная задача. Если вблизи места строительства нет очистных сооружений, то решать проблему необходимо автономно.

В последнее время перестали использовать примитивные устройства, как выгребные ямы, они неудобны и небезопасны с точки зрения охраны окружающей среды. Для обеспечения работы канализации небольшого дома с числом проживающих 4-5 человек одним из возможных решений может стать установка Топас 5.

Описание септика

Современная автономная канализация должна обеспечивать высокий уровень очистки поступающих в неё стоков и быть удобной в эксплуатации. Использование канализации Топас 5 рекомендовано для небольших жилых объектов, например, для дачи или для небольшого домовладения, рассчитанного на 5 человек.

В установках используются естественные методы очистки, для достижения лучшего результата применяется комбинация двух видов обработки отстаивание и биоразложение органики.

В станциях Топас 5 применяется принудительная подача воздуха в очищаемую среду. Благодаря этому, обеспечиваются максимально комфортные условия для жизнедеятельности бактерий-аэробов.

Степень очистки очень высокая – 95-98%, поэтому строить сооружения для доочистки нет необходимости. Обработанная вода может быть сброшена в водоем или на грунт без ущерба для экологии участка.

Установка представляет собой единый корпус, выполненный из современного пластика. Внутренняя полость корпуса разделена на отсеки, по которым последовательно движется очищаемая среда. Септику необходимо электропитание, то есть, он является энергозависимым.

Технические характеристики

Перед покупкой потребителям рекомендуется ознакомиться с техническими характеристиками септика Топас 5. Важно знать, на какой объем стоков рассчитана станция, сколько электроэнергии потребляет и другие важные параметры. Основные рабочие показатели:

число пользователей – 5;
объем приемной камеры – 220 л;
объем переработки – 1 куб/сут.;
потребляемая мощность – 1,5 кВт/сут.

Совет! Учитывайте, что от объема приемной камеры зависит максимальная величина залпового сброса. В модели Топас 5 она ограничена 220 литрами, поэтому использование полноразмерной ванной в этом случае исключено.

Габариты модели зависят от модификации, размеры модели стандартного исполнения — 110 x 120 x 250 см. Вес модели 230 кг. Материал корпуса – прочный полипропилен, он устойчив к механическим повреждениям, а также к химическим воздействиям.

Модификации

Помимо стандартной модели выпускается три модификации очистной установки, рассчитанные на эксплуатацию в определённых условиях. Септик Топас 5 пр отличается от стандартного исполнения тем, что отведение переработанной воды осуществляется не самотеком, а при помощи насосов. Такой принудительный отвод необходимо использовать там, где самотечное отведение невозможно. К примеру, при установке в тяжелом грунте, который плохо впитывает воду.

Кроме того, выпускаются удлиненные модели (Лонг) высотой 3,1 метра. Применение такого варианта необходимо там, где нет возможности произвести подключение на стандартной глубине – до 80 см. Наличие удлиненной горловины позволяет провести подключение на глубине 1-1,4 метра.

В том случае, если требуется провести установку на заглублении и обеспечить отвод воды принудительно, производят монтаж септика Топас 5 Лонг пр. Модель Топас 5 long пр имеет удлиненную горловину и оборудована дополнительным насосом для откачки воды.

Принцип работы септика

Назначение любого септика заключается в очистке поступающих в него канализационных стоков, принцип работы септика Топас основан на использовании естественных процессов, которые протекают в природе. Познакомимся с тем, как работает очистная установка. Схема работы Топас следующая:

в приемную ёмкость поступает вода с бытовыми отходами;
в приемнике происходит начальное отстаивание с отделением и выпадением в осадок наиболее крупных примесей;

далее проходит очистка от растворенных в воде загрязнений, очистка проходит под действием особых бактерий;
те же бактерии перерабатывают большую часть осадка, накапливающегося в камере-отстойнике;
происходит окончательное отстаивание с отделением осветленной воды и её отведением.

Основную работу септика Топас 5 обеспечивает компрессорное оборудование. С его помощью осуществляется:

перемешивание жидкости с биоматериалом, применяемым для очистки;
насыщение среды кислородом, обеспечивающим протекание жизненных циклов бактерий;
перемещение жидкостей между камерами по эрлифтам.

Устройство септика простое, в нем имеются следующие отделения:

приемник, выполняющий функции первичного отстойника;
камеры с аэротенком, где проходит основной процесс биоочистки;
вторичный отстойник;
камеры для накопления излишков ила.

Отсеки соединены между собой эрлифтами, осуществляющими транспортировку жидкостей.

Совет! При отсутствии электричества станция не может осуществлять очистку в обычном режиме. Некоторое время она может функционировать, как обычный отстойник. В этот период важно сократить расход воды, иначе это приведет к переполнению приемника.

Преимущества и недостатки

Установки Топас имеют многочисленные достоинства, но есть и недостатки, о которых необходимо знать потребителям. Прежде всего, стоит ознакомиться с плюсами, это:

небольшие размеры позволяют осуществлять монтаж даже на небольших участках;
несложное обслуживание;
возможность использовать как круглогодично, так и сезонно;

Совет! При сезонном использовании перед остановкой на длительный период проводят мероприятия по консервации.

очень высокий уровень освобождения воды от примесей;
высокое качество материала корпуса, а также комплектующего оборудования;
длительный срок эксплуатации;
полное отсутствие запахов;
существование широкой дилерской сети, благодаря чему жители любых регионов могут легко произвести и заказать обслуживание оборудования.

Минусов у модели намного меньше. К ним можно отнести:

необходимость подключения электропитания, поскольку все процессы обеспечиваются работой компрессора для септика Топас 5. Это условие делает нерациональным монтаж оборудования в дачных районах с нестабильной подачей энергии;
необходимость проведения регулярного технического обслуживания, включающего очистку камер, а также проведение планово-предупредительных ремонтов или замены оборудования.

Процесс монтажа

Доверить установку септика Топас 5 лучше всего профессионалам, имеющим соответствующие лицензии и предоставляющие гарантии на выполненные работы. Составлять монтажную схему нужно с учетом местных условий, необходимо принять во внимание:

характеристики грунта;
рельеф участка;
гидротехнический режим, то есть, изменение уровня залегания грунтовых вод в зависимости от сезона.

Проходит процесс монтажа Топас 5 следующим образом:

подготавливается котлован, его размеры зависят от габаритов септика. Так, если выбрана модель с удлиненной горловиной, глубина ямы должна быть более 3 метров. На дне выполняется подсыпка из песка;
осуществляют установку Топас 5, при выполнении этой работы можно обойтись без грузоподъемной техники. Работы проводятся силами 5-6 человек;
производится подключение к канализационному трубопроводу, схема подключения зависит от модификации;
следующий этап – подключение электропитания. Изучить электрическую схему септика Топас 5 можно в инструкции, но работы по подключению лучше доверить опытным электрикам. Блок управления станций устанавливается в доме, это позволит в процессе эксплуатации следить за работой станции, не выходя из помещения;
далее проводится пробный запуск очистного сооружения, если дефектов выявлено не будет, осуществляется засыпка котлована.

Совет! Чтобы избежать деформации корпуса под давлением грунта, необходимо в процессе засыпки наполнять корпус водой. Причем уровень воды должен быть выше уровня засыпки.

Обслуживание

К любому оборудованию прилагается инструкция по эксплуатации, не является исключением и септик Топас 5. Изучив руководство по эксплуатации, можно научиться проводить обслуживание септика своими руками. Можно заключить договор со специализированной фирмой, которая займется обслуживанием Топас 5, регулярно проводя очистку и планово-предупредительный ремонт.

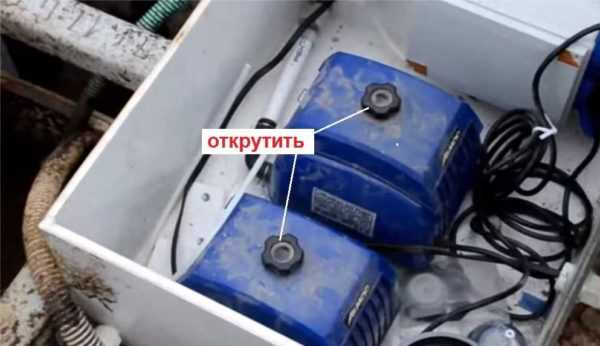

Чтобы почистить септик Топас не требуется специальное оборудование, работу можно выполнить самостоятельно, используя встроенный нанос. Очистку септика Топас рекомендуется проводить раз в квартал. Утилизировать откаченную субстанцию можно в компост, она не представляет угрозы для экологии участка.

При постоянном использовании специально утеплять на зиму станцию не требуется. При сезонном применении перед остановкой проводят дополнительную очистку и мероприятия по консервации, включающие снятие компрессорного оборудования и дополнительное утепление.

Топас 5 – компактная автономная канализация, разработанная для применения в частных домовладениях. Установка рассчитана на обработку одного кубометра жидкости, она подойдет для обслуживания пяти пользователей. Модель отличается удобством эксплуатации, не требует постоянного внимания хозяев. Однако обслуживание оборудования нужно проводить регулярно, только в этом случае можно рассчитывать на длительную эксплуатацию модели без аварийных остановок.
