Торцевая планка для профнастила: назначение, особенности, монтаж

Кровли из профнастила прочны и долговечны. Но для того, чтобы новая крыша не доставляла хлопот долгое время, нужно обратить внимание на доборные элементы — дополнительные детали, укрывающие и укрепляющие слабые места кровли. Одним из таких элементов является торцевая или, как ее еще называют, ветровая планка.



Назначение

После укладки профлиста боковая часть ската крыши остается незащищенной от ветра и осадков. Влага, попадая на необработанные деревянные части стропильной системы, вызывает гниение с последующим разрушением этих частей. Холодный ветер через подкровельное пространство способен значительно снизить температуру в доме, особенно если утеплялась крыша, а не потолок. Если же ветер достаточно сильный, он может повредить кровлю изнутри.

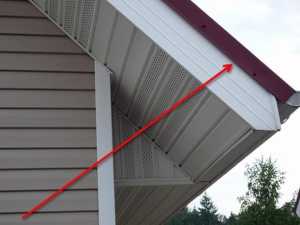

Чтобы этого не происходило, торцевую часть ската закрывают ветровой планкой для профнастила. Иными словами, основные ее функции — это:

  • защита внутренней части кровли от ветра и влаги;
  • защита от гнездования птиц;
  • защита кровельного материала от деформации в случае сильных порывов ветра;
  • придание завершенности внешнему виду дома.

Конструктивные особенности

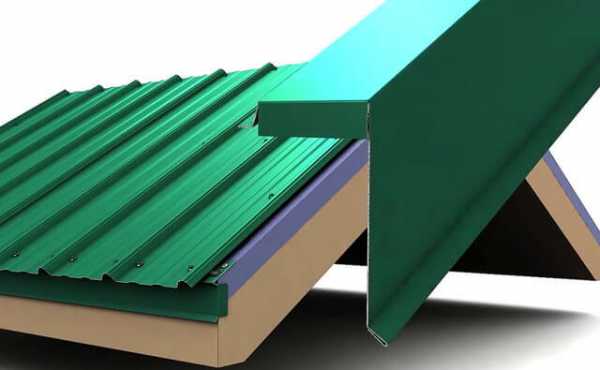

Торцевая планка — это металлический лист, согнутый под прямым углом, одна сторона которого закрывает 1-2 волны профнастила, а другая — торцевую доску. Она может быть как с прямыми сторонами, так и с фигурными. Края листа загибают для придания элементу большей жесткости. Длина одной детали колеблется в пределах 2000-2500 мм, суммарная ширина сторон от 180 мм до 350 мм, толщина от 0,4 мм до 1 мм.

Для придания привлекательности внешнему виду и дополнительной защиты от воздействия агрессивной среды, на торцевые планки наносят полимерные красящие составы. Богатый выбор цветов позволит подобрать нужный цвет, исходя из предпочтений.

Материалы производства

  • Алюминиевые. Самые бюджетные из представленных на рынке. Из минусов — легко деформируются, что доставляет дополнительные неудобства при установке.
  • Стальные. Используется оцинкованная холоднокатаная сталь. Визуально похожи на алюминиевые, но превосходят их по жесткости и по цене.
  • Медные. Дороже деталей из других материалов, практически не подвержены коррозии и деформации. Они тяжелее аналогов из стали или алюминия. Это стоит учитывать, потому что увеличение массы может негативно сказаться на всей конструкции крыши.

Не стоит покупать алюминиевые торцевые планки для самостоятельной установки, если у вас нет достаточного опыта в их установке. Велик риск испортить материал, нервы и не добиться нормального результата.

Монтаж

Установка торцевых планок производится на завершающем этапе возведения крыши из профнастила. Монтаж проходит в несколько этапов.

  1. Измеряется длина ската, рассчитывается нужное количество элементов. В случае необходимости, планку подрезают ножницами или пилой по металлу. Нежелательно применять для этих целей болгарку с абразивным диском, так как сильный нагрев негативно скажется на полимерном покрытии.
  2. К обрешетке крыши крепится струганная торцевая доска 80х25 мм. Для этого используются строительные гвозди длиной не менее 100 мм. Если есть необходимость, подрезается профлист, чтобы край крыши был ровный.

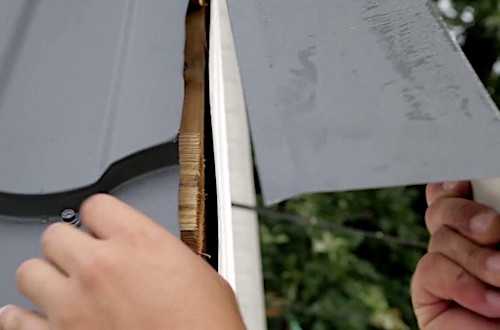

  3. Ветровая планка прикручивается к торцевой доске с одной стороны и к верхней части профиля с другой с шагом 300-500 мм. В качестве крепления применяют кровельные саморезы с уплотнителями, диаметром 4,8 мм. Затяжка саморезов должна быть достаточной, чтобы со временем конструкция не начала неприятно дребезжать от ветра. Производить крепеж удобнее с помощью шуруповерта или электродрели с низкими оборотами. Чтобы избежать коррозии, шляпки саморезов закрашивают в цвет полимера.
  4. Начинать установку следует с нижней части торца. Закрепив самую нижнюю деталь, следующую устанавливают внахлест. Каждый последующий элемент перекрывает предыдущий на 50-100 мм. Верхний край верхней планки закрывается коньком.
  5. Нижняя часть закрывается заглушкой при помощи саморезов, которые идут в комплекте.

В случае неплотного прилегания планки к кровле используется универсальный самоклеящийся или саморасширяющийся уплотнитель, который герметично закроет собой все неровности в местах соединения.

Установка производится таким образом, чтобы закрывалось 2 волны профиля профнастила, практически исключая попадание влаги внутрь кровли на стыке этих деталей.

Торцевая планка — небольшая (менее 3% от общей площади кровли), но важная деталь, выполняющая одновременно защитную и декоративную функции. Нужно подходить с должным вниманием к выбору и установке этого элемента, так как и от него зависит срок службы крыши.

Популярное


dvabrevna.ru

доборка для кровли крыши, комплектующие доборы, детали для профлиста

Содержание:

Использование профилированного настила в качестве покрытия для кровли сопряжено с применением ряда деталей, обладающих важными дополнительными функциями, такими как закрытие линий внешних и внутренних рёберных участков, оформление краевых зон, предохранение слоёв кровли от попадания пыли, осадков и т. д. Такие детали называются доборными элементами, или просто добором, и для правильной укладки профнастила на кровлю следует ознакомиться с их устроенностью и особенностями монтажа.

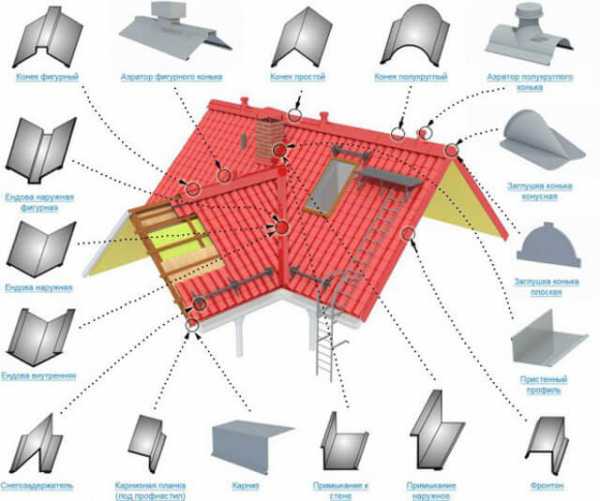

Разновидности доборных элементов для профнастила

Доборы для кровли из профнастила изготавливаются посредством разрезки и сгибания оцинкованных листов металла, имеющих толщину в 0,4-0,5 миллиметров. Производство их осуществляется как в потоковых, так и в одиночных масштабах. В первом случае изготовление деталей обходится дешевле, но второй способ позволяет добиться наилучшего качества изделий.

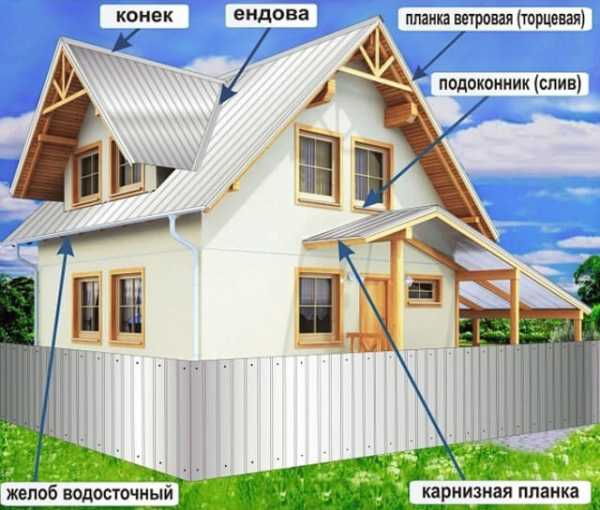

С целью обустройства кровельного покрытия применяются следующие доборные элементы для профнастила:

  • Коньковые планки, которые по форме могут быть простыми, округлыми либо П-образными. Их функция заключается в оформлении и защите коньковой конструкции.
  • Доборные элементы ендов, включающие нижнюю и верхнюю составляющие. Используются для герметизации вогнутых углов крыши, а также для предохранения нижних слоёв кровли от дождя и снега.
  • Планки примыкания, также состоящие из нижних и верхних элементов. Используются тогда, когда нужно сделать примыкание кровли к стене, к дымоходной конструкции, а также к некоторым другими участкам, в случае обустройства сложных по форме кровель.
  • Торцевые планки, функция которых заключается в защите покрытия на торцевых участках от сильных ветровых порывов, а также в предохранении конструкций кровли от воздействий пыли и влаги.
  • Карнизные планки, предохраняющие кровельные слои от запыленности и промокания, и также защищающие кровлю от сильных ветровых порывов.
  • Уголки внутренние и наружные. Их функция заключается в прикрытии и удержании торцевых участков профнастила во внутренних и внешних углах.
  • Капельники. Отводят атмосферную воду от обрешётки и стропил в водосливную систему либо непосредственно в землю.
  • Снегозадержатели, предотвращающие лавинный обвал больших снежных масс с кровельной поверхности.


Большая часть перечисленных комплектующих для кровли из профнастила монтируется на заключительных стадиях укладки кровельного покрытия. Однако бывает и наоборот – часть доборов для крыши крепятся ещё до монтажа профилированных листов. Поэтому особенности монтажа тех или иных элементов крыши из профнастила следует изучить до того, как приступать к кровельным работам, чтобы не столкнуться с ошибками и неточностями в процессе их установки. С этой целью с каждой из деталей доборки для кровли стоит ознакомиться отдельно.

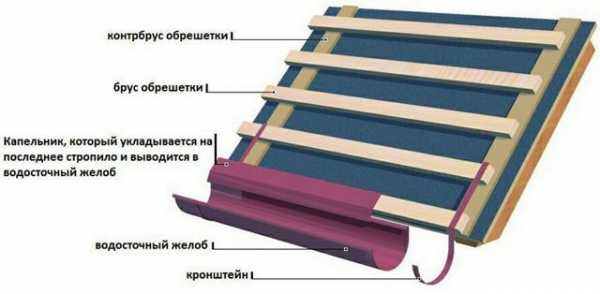

Капельник

Если исходить из времени монтажа, то самым первым доборным элементом, используемым при укладке кровли из профнастила, является капельник. Его применение является очень желательным, а фиксация осуществляется к стропильной системе вдоль нижней кромки карниза. Установка капельника производится до монтажа обрешётки, с укладкой поверх гидроизоляционного слоя.

Использование капельника позволяет многократно увеличить срок службы различных компонентов кровельного сооружения и кровли в целом. Без применения данного элемента в пространстве под кровлей может скапливаться влага, которая, во-первых, образуется при конденсации, а во-вторых, вследствие просачивания из атмосферы через слои покрытия. Капельник для крыши способствует отводу влаги и предохранению элементов конструкции от её воздействия.


Если обустраивается кровельное покрытие для малоэтажного строения, и в нём не предусматривается монтаж водосточной системы, тогда установка капельника становится не просто желательной, но и крайне необходимой для нормального функционирования кровельной конструкции.

Капельник крепится к стропильной системе посредством гвоздей или самонарезающих шурупов, установка которых производится с промежутками в 35-40 сантиметров.

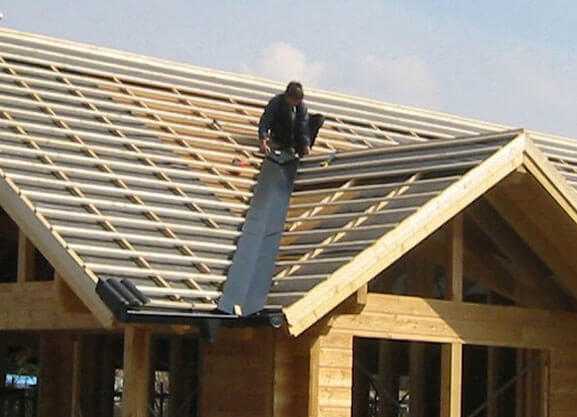

Комплектующие ендов

Ендовы представляют собой участки кровельной конструкции, где образуются вогнутые углы за счёт примыкания друг к другу двух ближних скатных поверхностей. Они считаются наиболее уязвимыми местами в конструкции крыш, и в них часто возникают условия для протечек. Если монтаж кровельного покрытия в участках ендов будет осуществлён неправильно, то в них могут образовываться лужи, которые затем просачиваются через кровлю.

При монтаже ендов используются две разновидности доборных деталей:

  • Нижняя, или донная планка – в форме тонкостенного уголка из металла с широкими полками. Установка её производится до крепления профлистов к обрешётке.
  • Верхняя планка, представляющая собой обычный уголок и в разрезе напоминающая предыдущую деталь. Иногда верхние планки имеют вогнутую либо выпуклую борозду вдоль центральной оси. Такого рода элементы используются с целью обеспечить ускоренное схождение осадков.


Ендовы на плоских кровлях до установки нижней планки подвергаются обработке гидроизоляционным составом. Для кровель с более крутым уклоном под нижнюю планку производится настилка дополнительного полосного гидроизоляционного материала, который должен быть примерно на 20 сантиметров шире ендовы (по 10 сантиметров с каждой стороны).

Установка нижних планок ендов начинается со стороны карнизного свеса. Крепление планок осуществляется посредством гвоздей, прибиваемых к краевым участкам. Далее при необходимости производится укладка уплотнителей, затем самих профилированных листов, и только после этого – верхней планки.

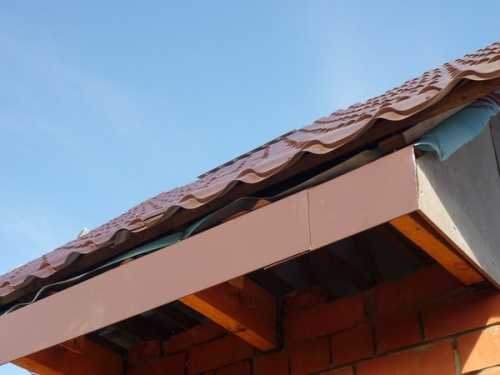

Карнизные планки

Это ещё одна разновидность доборных элементов для кровли из профнастила, применяемая в строительстве и препятствующая попаданию пыли и насекомых в подкровельное пространство. Достигается это путём закрытия карнизного свеса с торцевой части. Монтаж карнизных планок осуществляется к краевой части обрешётки.

По форме сечения карнизные планки могут быть прямыми, напоминающими обыкновенный металлический уголок, и фигурными, имеющими несколько рёбер жёсткости. Фигурные планки придают конструкции некоторую декоративность и улучшают окантовку карниза.


Если в проекте предусмотрена установка длинных держателей для водосливных желобов, тогда они должны быть установлены до монтажа карнизных планок. Если же в качестве креплений предусмотрены короткие держатели (кронштейны), тогда данный фактор не имеет существенного значения.

Желательно перед монтажом карнизных планок закрывать торцовую часть кровельной конструкции посредством москитной сетки. Крепление планок осуществляется посредством самонарезающих шурупов, закрепляемых на расстоянии в 35-40 сантиметров друг от друга.

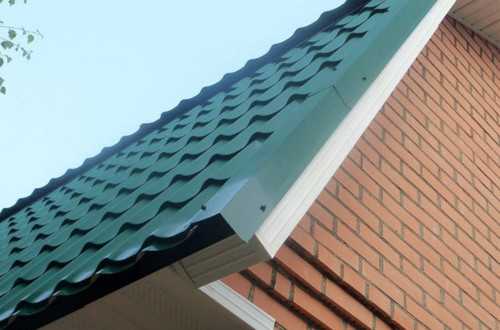

Торцевые планки

Крепятся на доски по торцам конструкции; верхние рёбра торцов при этом проступают над скатом на величину, равную высоте профиля. Крепление досок осуществляется к торцовой части стропил посредством гвоздей.

Если скатная часть кровли имеет прямоугольную форму, тогда лучше прибивание торцевых досок сделать до того, как укладывать покрытие. Это обеспечит своего рода бордюр, расположенный по периметру, и упростит работы по укладке и выравниванию профнастила.

Для листов металлопрофиля доборные элементы данного типа выпускаются в двух вариантах:

  • Стальные – по типу стальной полосы, изогнутой в форме угла с неодинаковыми по ширине полками. Одна из полок во время монтажа должна перекрывать крайнюю волну профнастила.
  • С ребром – имеющие дополнительное ребро продольно линии сгиба, придающее конструкции дополнительную жёсткость и декоративность.


Монтаж торцевых планок производится от нижней части карнизного свеса к коньковой части кровли. Чаще всего торцовые детали кровли из профнастила имеют стандартную длину в 2 метра. При необходимости торцевые планки могут укладываться с нахлёстом в 5-10 сантиметров.

Закрепляются торцевые планки в двух разных плоскостях: к торцовым доскам, как было указано выше, и к профилированным листам, через один гребень, с промежутками между креплениями в 1 метр. Подбор самонарезающих шурупов для фиксации осуществляется сообразно цвету покрытия.

Планки примыкания для крыши

Эта разновидность доборных элементов кровли из металлопрофиля предназначена для закрытия стыковых зон и просветов между смежными скатами, а также для герметизации кровельного покрытия в местах прохождения через него дымовых, вентиляционных труб и прочих конструкций.

Различают верхние и нижние планки примыкания. Нижние планки наиболее часто используются в тех местах, где через кровлю проходят дымоходные либо вентиляционные трубы. Верхняя планка в этом случае выполняет по большей части декоративную функцию. Если же речь идёт об участках примыкания крыши к стенам строения, тогда верхняя планка играет роль основного гидроизоляционного элемента, обеспечивая защиту пространства под кровлей от попадания воды.


При необходимости покрытия кровли с большой площадью укладка планок примыкания производится внахлёст, с перекрытиями как минимум в 10 сантиметров. В целом, существует правило, которое должно соблюдаться во всех случаях при монтаже профлистов и комплектующих для крыши: установка и фиксация элементов должны осуществляться таким образом, чтобы верхняя деталь перекрывала нижнюю. Это позволяет обеспечить эффективный отток осадков без затекания в нижележащие слои кровельной конструкции.

Уголки доборки

При обустройстве кровли из профлиста наряду с другими деталями используются наружные и внутренние уголки. Уголки наружного типа прикрывают и удерживают торцы профлистов во внешних углах, а внутренние уголки для профнастила, соответственно – во внутренних углах.

Сообразно выполняемым функциям, уголки вместе с планками примыкания иногда называют нащельниками для профлиста. Обе разновидности уголков крепятся после укладки листов профнастила.

Коньковые детали

Установка коньковых планок является обязательной, если речь идёт об устройстве скатных кровель. Коньковый элемент для профнастила защищает зазор для вентиляции в верхней части крыши, закрывая его от попадания пыли, осадков или насекомых. Помимо этого, коньковые планки, называемые по-другому коньками, выполняют также декоративную функцию, придавая живописность верхней части кровли.


Существует несколько типов коньковых планок:

  • Плоские – наиболее просто устроенные, по форме напоминающие обычный уголок из металла, и в то же время самые доступные по цене. Для них не требуются заглушки в торцовых частях, в отличие от других разновидностей.
  • Круглые – главное отличие их от предыдущего варианта состоит в том, что средняя часть у них закруглена, и по краям её располагаются полки. Для обустройства кровли из профнастила данная разновидность применяется довольно редко.
  • Фигурные – отличающиеся наличием прямоугольной средней части наподобие буквы П. Это хороший вариант для кровельного покрытия из профилированных листов, однако он довольно дорог, к тому же для него необходим монтаж коньковой доски на коньковый прогон, чтобы конёк крыши в итоге обладал достаточной жёсткостью.

Ещё до начала монтажа коньковых планок, продольно линии их фиксации производится установка вентилируемого уплотнителя, который в месте примыкания будущего конька должен повторять рельеф кровли. Это способствует дополнительной защите от попадания в подкровельное пространство влаги и пыли, в то же время, не препятствуя прохождению воздушных потоков и процессу вентиляции.

Снегозадержатели для кровли

Снегозадерживающие элементы представляют собой ещё один важный добор для кровли из профнастила, если речь идёт о местностях с частым выпадением снега. Установка их на крышу производится с целью воспрепятствовать лавинообразному схождению снежных масс. Снегозадержатели очень рекомендованы для крыш с небольшим уклоном, не превышающим 35-40°, когда значительная масса снега задерживается на крыше и может лавиной обрушиться с неё.

Функция снегозадержателей связана с защитой от очень рискованных ситуаций, вплоть до обрушения всей кровли и даже опасности для жизни людей. Поэтому не стоит пренебрегать их монтажом в тех регионах, где снежные осадки не являются большой редкостью.


По своему устройству снегозадерживающие конструкции делятся на несколько типов, в частности:

  • Трубчатые, в виде конструкционного приспособления из двух рядов труб и поддерживающих металлических опор.
  • Точечные, представляющие собой небольшие клиновидные выступы, расположенные вдоль свеса карниза либо по всей поверхности кровельного ската.
  • Решётчатые, в форме перфорированных металлических полос либо сетки, которые фиксируются посредством кронштейнов.
  • Сплошные, в виде полос металла с клинообразными подставками наподобие барьеров, либо представляющие собой трубчатый ряд.

Снегозадерживающие конструкции сплошного типа задерживают массу снега целиком, вследствие чего она чаще будет нуждаться в очистительных работах. Другие разновидности пропускают снег порциями, предотвращая как его лавинное схождение, так и задерживание на крыше. Размещают снегозадерживающие элементы примерно в 30-50 сантиметрах от края кровельного свеса, по одной линии либо в шахматном порядке, нередко по периметру всей кровли. Крепление опор производят через кровельное покрытие к обрешётке, посредством самонарезающих шурупов с уплотнительными шайбами.

Декоративные функции доборных элементов

Как уже было отмечено выше, некоторые из доборных элементов для кровли из профнастила могут использоваться не только для выполнения своих основных функций, но и для придания декоративности кровельному покрытию. В частности, здесь можно отметить торцевые и карнизные планки, конёк кровли и т. д.

Наряду с обычными, выпускаются также фасонные доборные элементы для кровли, в которых декоративная функция ярко выражена. Для их изготовления используется оцинкованный металл высокого качества. Нередко их дополнительно покрывают полимерными составами различных цветов и оттенков, соответственно тональностям профилированных листов. Такие элементы характеризуются ровной геометрией, и цена их заметно выше стоимости обычных кровельных изделий.

Зная функции и характеристики различных элементов кровли из металлопрофиля, особенности их установки и крепления, можно избежать большого количества ошибок в процессе монтажа, а также серьёзных проблем и неприятностей в ходе последующей эксплуатации кровельного покрытия.



kryshadoma.com

Верхняя (декоративная) планка для забора из профнастила

Для защиты верхней кромки ограждения из профлиста и придания жесткости всей конструкции используется верхняя планка для забора из профнастила. Этот элемент считается обязательной деталью, которая эстетически завершает заборную конструкцию при сооружении декоративных ограждений. Он используется на всех видах заборов: кирпичных, бетонных, из металлоштакетника.

Преимущества заборных планок

Профнастил — материал дешевый, с его помощью можно быстро соорудить сплошное ограждение. Но продольная гибкость листов, незащищенность верхнего торца ограждения из профнастила и эстетическая целесообразность требуют использования верхнего жесткого карниза. С его помощью решаются такие задачи:

  1. Продление ограждению срока эксплуатации. Профиль закрывает верх заборной конструкции и защищает его от постоянного воздействия атмосферной влаги.
  2. Усиление жесткости металлопрофиля. Даже при установке на горизонтальные лаги каркаса ограждения, край профнастила при порывах ветра будет изгибаться. Окантовка — это не только защита от влаги. Она придаст дополнительную жесткость всей конструкции.
  3. Эстетическая завершенность заборной конструкции. Обрезанный край металлопрофиля не смотрится. С обрамляющей окантовкой внешний вид ограждения будет выглядеть эстетично.

Прямая линия забора из металлопрофиля и идентичная окраска окантовки сделают такое ограждение уместным даже для дорогих особняков. Этот материал часто используют для быстрого возведения высоких ограждений. Чтобы забор соответствовал статусу ограждаемой территории, устанавливают верхние планки — завершающие из профлиста. Они придадут ограждению солидности.

Виды и модели планок

Верхний завершающий профиль для заборов изготавливают из того же листового материала, покрытого полимерным защитным слоем. Сталь протягивается через валики холодным прокатом, в результате чего формируется необходимый профиль. Затем сталь покрывается слоем цинка и подкрашенным полимером. В качестве финишного покрытия используется полиэстер или пурал. Толщина полимерного слоя — от 25 мкм.

За счет двойной защиты планки для забора из профнастила обладают высокой устойчивостью к коррозии. Производители металлопрофильных изделий выпускают защитные окантовки в той же цветовой гамме, что и коллекции профлиста.

Длина планок, поступающих в продажу, — 2 м, но у производителя можно заказать профильную окантовку любой длины (до 6 м), если пролеты заборных секций из профнастила длиннее стандартных размеров. В таких случаях заказ планок нестандартной длины оправдан отсутствием продольных стыков.

Торцевая планка для профнастила выбирается в зависимости от типа листов металлопрофиля, глубины его волны:

  • под профнастил С8 выпускают профили 20х20х8 мм;
  • для листов металлопрофиля марки С10 — 20х20х10 мм;
  • профнастил с более глубокой волной С20 накрывается окантовкой 20х20х20.

Планки выпускают с профилем 2 видов сложности, которые влияют на их стоимость и эффективность:

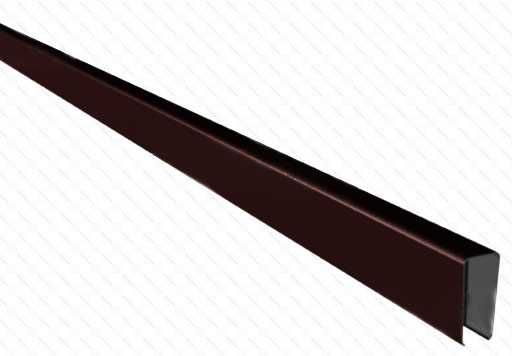

  1. П-образные без капельника. Жесткость создается за счет завальцованных краев.
  2. П-образный профиль, имеющий капельник с одной стороны. Внешне он отличается загнутым наружу с одной стороны краем. Такая форма лучше защищает забор из профнастила с внешней стороны от ниспадающих водных потоков во время дождя и увеличивает срок службы всей конструкции.

П-образные профили не увеличивают вес конструкции из профнастила, поэтому их можно устанавливать на ограждающие конструкции без основательного фундамента.

Монтаж

П-образный профиль используют не только для ограждений из профнастила. С их помощью можно с таким же успехом укрепить и облагородить верхний край металлоштакетника.

Крепление верхнего защитного металлопрофиля к секциям забора выполняется при помощи простых инструментов:

  • шуруповерт или заклепочный пистолет;
  • строительная нитка;
  • слесарные ножницы.

При выборе планки в магазине необходимо сразу заказать и саморезы, шляпки которых имеют защитное покрытие такого же цвета.

Дополнительно понадобится краска в тон с цветом защитного покрытия. Все подрезы металла, на которых нет защитного покрытия, необходимо обработать во избежание появления ржавчины. Это касается как верхнего края профнастила, так и подрезаемых торцов накрывающего профиля.

Если длина заборных пролетов больше купленных планок, они устанавливаются внахлест. Нельзя устанавливать профили встык. Область торца — самое уязвимое место у подрезанного металлопрофиля. На тех деталях, которые укладываются поверх предыдущих, необходимо подрезать завальцованный край. Так получится сделать стык незаметным и аккуратным.

Монтаж заборных планок своими руками выполняется в следующей последовательности:

  1. Замер. При разметке длины планок учитывается нахлест в 5 см.
  2. Прикручивание. Заклепочным пистолетом пользуются профессиональные монтажники. Домашние мастера покупают самонарезные винты с резиновыми прокладками. Их длина не должна превышать расстояние между полками планки. Монтаж выполняется через тыльную стойку в волну листового металлопрофиля. Шаг саморезов — через 2 волны.

Если изгородь декоративная, то саморезы крутятся в вертикальные ламели штакетника с шагом в 30 см.

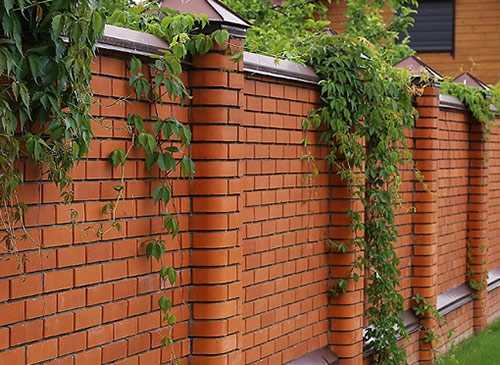

Для заборов из кирпича, бетона или декоративных секций продаются защитные профилированные изделия из листового металла другой формы и размеров. Это колпаки для столбиков, парапеты, защитные профили для цокольных сооружений. Но все они выполняют одни функции: защита сооружений от осадков и придание им эстетически завершенного вида.

zaborvse.ru

Металлические верхние планки для забора из профнастила

Чтобы предать ограждению законченный вид и защитить его от негативных факторов следует установить планки для забора. Закрывающая планка чаще всего выполняется из оцинкованного металла с полимерным покрытием и используется для ограждений из бетонных блоков, профнастила, кирпича, металлоштакетника.

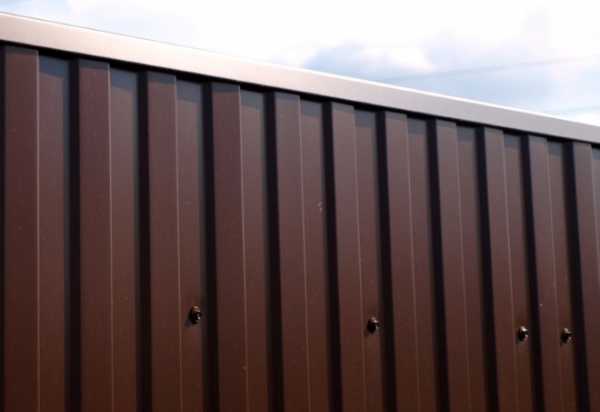

Так выглядит планка для забора из профнастила

Вернуться к оглавлению

Преимущества установки заборных планок

Незатейливые на первый взгляд планки для забора выполняют несколько полезных функций.

Вернуться к оглавлению

Продление срока службы ограждения

Ограждение, защищенное планками, долго не потеряет первоначальный внешний вид и прочностные характеристики. Кирпичные заборы и столбы быстро крошатся от постоянного воздействия воды и снега, а ограждения из металлического евроштакетника и профнастила начинают ржаветь.

Различные виды планок для ограды из профнастила


Вода, попадая в микротрещины дерева, бетона или кирпичной кладки, при замерзании расширяется, разрушая материал изнутри. Заборные планки сведут к минимуму попадание влаги на ограждение и защитят от преждевременного разрушения и от ультрафиолетовых лучей.Вернуться к оглавлению

Дополнительная жесткость полотна

Верхняя планка обеспечивает дополнительную прочность заборов из профнастила. Лист профнастила представляет собой стальной лист с ребрами различной высоты.

Чем толще сталь и выше гофра металлопрофиля, тем лучшей жесткостью и устойчивостью обладает полотно забора.

Однако профнастил имеет незначительную жесткость при сгибании в направлении волн. Чтобы компенсировать этот недостаток рекомендуется увеличивать количество горизонтальных силовых деталей, то есть поперечин ограждения.
Установка дополнительных лаг – это увеличение времени монтажа и неоправданные траты.

Схема забора из профнастила с размерами лаг


С помощью горизонтальной планки, изготовленной из такого же материала что и профнастил, можно придать прочность забору без лишних материальных и трудовых затрат. Усиливающая верхняя планка может иметь различные размеры, в зависимости от высоты ребер профнастила. Изготовленная из такого же материала что и профлист, планка обеспечивает максимальную жесткость полотна и является очень важным элементом ограждения.

Дополнительная прочность так же необходима для заборов из евроштакетника. Погнуть или повредить верхние края металлоштакетника достаточно легко, поэтому планка в цвет забора просто необходима.

Вернуться к оглавлению

Внешняя привлекательность

Окантовка верхней части ограждения или парапета, также необходима как и подходящая рама для картины. Без заборного профиля ограждение смотрится незаконченным. Планки для верхней части ограждения, парапеты для защиты фундамента и навершия на столбы придают общему облику забора гармоничный вид, визуально выравнивают ограждение, делая его красивым и аккуратным.

Цвета планок для изгороди представлены в большом разнообразии. Можно подобрать варианты в цвет забора из профнастила или под кровлю здания. Заборные планки покрыты цветным слоем полимера, который устойчив к выгоранию на солнце, коррозии и долгое время сохраняет презентабельный внешний вид.

Вернуться к оглавлению

Материалы для изготовления заборных планок

Для производства доборных элементов для ограждения используется листовая холоднокатаная оцинкованная сталь с полимерным покрытием.

Стальной лист, покрытый слоем цинка, имеет отличные антикоррозийные свойства.

Нанесение дополнительного полимерного слоя усиливает защиту готового изделия. Самыми распространенными видами полимерного покрытия являются полиэстер и пурал. Они подходят для любых климатических условий и отличаются высокой стойкостью к механическим и атмосферным воздействиям.

Форма классической заборной планки


Полимерный слой из полиэстера и пурала эластичен и обладает хорошей цветоустойчивостью.Вернуться к оглавлению

Достоинства стали с полимерным покрытием

Заборные планки из стали с полимерным покрытием обладают следующими преимуществами:

  • долговечность – гарантийный срок службы не менее 10 лет;
  • стойкость к ржавлению;
  • устойчивость к температурным перепадам, влаге и ультрафиолету;
  • декоративность;
  • широкая палитра расцветок;
  • легкий вес при хорошей механической прочности;
  • доступная цена.
Вернуться к оглавлению

Модели планок для забора

Виды заборных планок отличаются по конфигурации, назначению, цвету и размеру.

Чертеж с размерами различных планок для ограды из профнастила

Вернуться к оглавлению

Заборные планки для металлопрофиля

Заборные планки для профлиста изготавливаются из оцинкованной рулонной листовой стали с полимерным покрытием в 25 мкн. Подбирать цвет покрытия забора необходимо соответственно с цветовой гаммой ограждения. Стандартная длина планок – 2 м.

Каждому типу профилированного листа соответствует свой вид планки определенного размера:

  • для профнастила С8 используется планка с размерами 20х8х20 мм;
  • для С10 параметры планки – 20х10х20 мм;
  • для С20 габариты заборной планки – 20х20х20.

В зависимости от конфигурации доборные элементы для профнастила бывают:

  1. П-образные. Края заборного профиля симметричны, загнуты и прокатаны вовнутрь изделия. П-образные планки имеют строгую геометрию, предназначены для защиты и выравнивания верхней линии ограждения. Завальцованные края профиля придают изделию высокую жесткость и надежность.

    Размер и форма П-образной планки для забора

  2. П-образная планка с односторонним капельником. Планка с одной стороны снабжена отогнутым под углом капельником для отвода воды. Она эффективно защищает забор от осадков. Края планки загнуты и прокатаны для дополнительной прочности и эстетичности.

П-образные планки имеют самое элементарное строение и используются для простых полотен ограждения. Они особенно популярны благодаря ряду достоинств:

  • невысокая стоимость;
  • средняя прочность;
  • небольшой вес;
  • простота установки.

Есть у П-образного изделия и свои недостатки:

  • невысокая эстетичность;
  • слабая защита от влаги, в отличие от планок с капельными отливами.
Вернуться к оглавлению

Планки для металлического штакетника

Верх металлического штакетника нуждается в усиленной жесткости, и заборная планка отлично справляется с этой задачей. Для евроштакетника наиболее популярными являются планки, закрученные по спирали с одной стороны, и загнутые с другой.

Такая форма выполняет эстетическую функцию, придавая верху забора четкие формы и оригинальный внешний вид, а также усиливает механическую устойчивость ограждения благодаря дополнительной горизонтальной жесткости.

Вернуться к оглавлению

Заборные планки для цоколя и парапета

Защитить фундамент под забор или кладку кирпичного ограждения можно с помощью специальных отливов следующих образцов:

  1. Планка П-образная. Самая простая конфигурация предназначена для защиты и придания аккуратного вида бетонному или кирпичному фундаменту, а также верху ограждения. Ширина планки обычно изготавливается по индивидуальным размерам. Края отлива завальцованы.

    Подборка различных видов планок для парапета и цоколя

  2. П-образная планка с отбойником. Более сложная конструкция с симметрично отогнутыми краями. Хорошо защищает ограждение от снега и дождя, может быть изготовлена для любой ширины забора.
  3. Заборная планка «домик». Планка согнута под углом в 110 градусов и напоминает крышу дома, края изделия отогнуты в стороны. Декоративно-защитный парапет предает забору эстетичный внешний вид. А двускатные края не позволят воде и снегу задерживаться на заборе или фундаменте. Под пролетом достаточно пространства для прокладки проводов и кабелей.
  4. «Домик» со свесами. Представляет собой более сложную конструкцию двускатного отлива со свесами. В нижней части имеются капельники для отведения воды. В полости хорошо замаскируются коммуникации, проведенные по ограждению.
Вернуться к оглавлению

Особенности монтажа заборных планок

Несмотря на конструктивную простоту планок для ограждения, есть некоторые нюансы при их монтаже.

Пример готовых установленных планок для ограды


Лучше всего изготовить доборные элементы под заказ, тогда не будет стыков и соединений. Если забор уже построен и необходимые детали приобретаются в готовом виде, соединение планок должно производиться внахлест. Соединение стык в стык в этом случае нежелательно иначе в шов будет попадать вода, и прочность в этом месте будет отсутствовать. Загнутые края с одной стороны подрезаются.Вернуться к оглавлению

Необходимые инструменты

Для монтажа потребуются следующие инструменты:

  • строительный уровень и рулетка;
  • шуруповерт;
  • ножницы по металлу;
  • приспособление для соединения заклепками.
Вернуться к оглавлению

Этапы установки заборных планок

Монтаж заборных планок выполняется в следующей последовательности:

Замер

На первом этапе следует рассчитать необходимое количество материала для забора с учетом нахлестов при стыковании.

Чертежи с размерами планок для ограды


От длины каждой планки нужно отнять не менее 5 см с каждой стороны. Также при выборе планки учитывается цвет материала забора и его марка.
Крепление

Между собой детали скрепляются специальными заклепками. Для монтажа планок непосредственно к верху ограждения лучше воспользоваться самонарезающими винтами со сверлящим наконечником. В специализированных магазинах есть различная фурнитура, в том числе и крепежные элементы со шляпками соответствующие цвету материала забора. Длина винтов должна быть такой, чтобы при завинчивании сверлящий наконечник не касался противоположного конца планки.


Крепление заборных планок можно осуществлять специальными заклепками, выбранными под цвет планок и профнастила. допустимо использовать обычные саморезы по металлу. Расстояние между креплениями должно быть примерно 30 см. Заборные планки, колпаки, парапеты – это не просто красивые элементы, завершающие монтаж ограждения. Ощутить всю практическую пользу доборных деталей можно в сезон дождей и зимой, когда они играют роль защитного зонта. Конечно, декоративность также важна, поэтому важно учитывать цвет, форму и другие внешние характеристики дополнительных деталей.

svoizabor.ru

Как крепить торцевую планку для профнастила. Устройство и назначение карнизной планки для профнастила

Относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Какие задачи призвана решать ветровая планка

Правильно установленная ветровая планка выполняет следующие функции:

  1. Защищает помещение от проникновения внутрь него осадков.
  2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
  3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
  4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
  5. Придает кровле законченный и эстетичный вид.

Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и пр

mirhat.ru

Доборные элементы для кровли из профнастила

Металлический профилированный лист в последние годы все чаще используется в качестве кровельного материала для крыш зданий и сооружений самого различного назначения. Профнастил стоек к коррозии, удобен в монтаже и внешне достаточно привлекателен.

  • Использование доборных элементов для профнастила
  • Выбор цвета профлиста для крыши

Но конструкция даже самой простой кровли из листовых материалов предполагает обязательное использование специальных элементов для оформления различных узлов примыканий скатов крыши между собой. Эти элементы также защищают узлы примыкания кровли из профнастила к стенам и фронтонам здания.

Не исключением является и металлический профилированный лист. Доборы для крыши из профнастила служат как для увеличения герметичности и надежности кровельного покрытия, так и в чисто эстетических целях. Профнастил и комплектующие для крыши, фактически, являются единым комплексом, обеспечивающим герметичность кровельного покрытия, его завершенность и внешнюю привлекательность.

Профилированный металлический лист — один из немногих универсальных строительных материалов и используется не только для монтажа кровельных покрытий. Профнастил часто применяют также для облицовки фасадов зданий. Поэтому и комплектующие могут быть различными в зависимости от их назначения.

Использование доборных элементов для профнастила

Доборные элементы кровли из профнастила используют для защиты карнизных и фронтонных свесов, а также мест соединений различных плоскостей скатных крыш между собой. Доборные элементы для профнастила, используемого при облицовке зданий, служат для защиты от влаги и пыли внутренних и наружных углов в местах соединения стен, а также для стыковки профилированных листов между собой и защиты места соединения. Ниже в таблице можно увидеть различные варианты угловых элементов для стенового профнастила.

Угловые узлы для стенового профнастила
Планка угла
внутреннего простая
Планка угла
внутреннего сложная
Планка угла
внешнего простая
Планка угла
внешнего сложная

Такие доборные элементы для профнастила, как сложные планки внутреннего и наружного узла, стыковочные, торцевые и откосные планки, а также наличники, молдинги и цокольные планки устанавливаются до монтажа листов профнастила. А простые угловые и стыковочные планки монтируются уже после установки листов стеновой облицовки.

Нельзя пренебрегать установкой фасонных частей, а также недооценивать эти элементы кровли из профнастила и их важность. Так, например, любую скатную кровлю невозможно представить без конькового элемента, который накрывает верхние листы профнастила соседних скатов.

Кроме того, что он защищает стык двух плоскостей крыши от попадания дождя и снега, коньковый элемент позволяет создать вентиляционные зазоры для выхода воздуха из-под кровельного покрытия. А устройство вентиляции является необходимым условием строительства любой крыши из профнастила или металлочерепицы.

Доборные элементы кровли из профнастила

Кровля из профнастила, примыкания которой к стенам здания, а также дымовым и вентиляционным каналам недостаточно надежны, может создать хозяевам дома множество проблем. Попадание воды на фронтоны или наружные стены серьезно испортит отделку фасада, а протечки по кладке дымовых и вентиляционных каналов могут привести к выходу из строя деревянных элементов стропильной системы. В приведенной ниже таблице можно увидеть основные элементы кровли из профнастила, там же указано и их назначение.

Карнизные планки и планки ендовы устанавливаются до монтажа листов профнастила, а коньковые элементы и торцевые (ветровые) планки монтируют после установки профилированного листа кровельного покрытия.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

монтаж и размеры, как крепить капельник?

Кровля из профнастила обладает всеми необходимыми для данной конструкции качествами — она надежна, прочна, долговечна, и, что наиболее важно, защищает от капель влаги. Однако достичь необходимых результатов можно только при соблюдении технологии монтажа, подразумевающего не только правильные укладку и закрепление листов, но и установку дополнительных элементов, одним из которых является ветровая планка для профнастила.

Торцевая карнизная планка монтируется на финальном этапе обустройства мягкой кровли — в тот момент, когда листы кровельного покрытия уже уложены и надежно закреплены саморезами. Её предназначение просто — она предохраняет конструкцию от попадания различных нежелательных субстанций в пространство под кровельным материалом. Кроме этого, такой элемент, как ветровая защита крыши, имеет и эстетическое назначение — он выполняет декоративную функцию по закрытию отверстий на краях кровли.

Преимущества

Использование планки из профнастила позволяет лучше сохранить состояние мягкой кровли за счёт следующих особенностей:

  • Защита от влаги;
  • Ветровая защита;
  • Обеспечивает приятный внешний вид конструкции.

Торцевая ветровая планка позволяет надежно закрыть отверстия в местах соединения стропил и крыши из профнастила и защитить таким образом листы мягкой кровли не только от влаги и ветра, но и от пыли, тем самым увеличивая срок их службы. Кроме этого, установка планки для профнастила делает внешний вид конструкции законченным и опрятным, что положительно влияет на привлекательность здания в целом.

Варианты

Торцевая ветровая планка может быть изготовлена как из простой оцинкованной стали, так и из стали с полимерным покрытием в тон кровельного материала. Очевидно, что неокрашенная карнизная планка из оцинкованной стали будет весьма надежным бюджетным вариантом, однако её внешний вид оставляет желать лучшего.

Если дом, на который монтируется кровля, не является дачным, и владелец заботится о его внешнем виде, то более подходящим вариантом будет торцевая планка, изготовленная из стали с полимерным покрытием и окрашенная в одинаковый цвет с уложенным на данной крыше кровельным материалом.

Следует отметить, что доборный элемент отличного от кровельного материала производителя может не вполне совпасть с ним цветом, даже если формально они одинаковые, так как технологии окрашивания разных производителей могут иметь нюансы. Чтобы не получить крышу с разными цветами, необходимо заказывать доборный элемент вместе с кровельным покрытием.

Монтаж

Монтаж ветровой планки для профнастила на крышу производится на последнем этапе кровельных работ — после окончания укладки покрытия.

Следует учитывать, что если на крыше уложена металлочерепица, то высота профиля планки должна соответствовать высоте профиля основного покрытия.

Прежде чем приступать к монтажу, следует произвести расчет необходимого количества и типа ветровой планки. Выбор ее размера во многом зависит от типа крыши — например, если она плоская, то защитный элемент должен быть узким.

Ветровая торцевая планка крепится внахлест на заранее прибитую подшивку — ветровую доску, сечение которой должно составлять 25 мм.
При этом ветровая доска в свою очередь крепится к решетчатой конструкции, расположенной с торцевой стороны крыши.

Важно понимать, что при отсутствии карнизных планок в пространстве под кровлей может нарушиться теплообмен, что, как правило, приводит к достаточно неприятным последствиям — чрезмерно быстрому нагреву помещений в летний период и быстрому остыванию в течение зимнего времени.

profnastil.center

РубрикаРазное

Добавить комментарий
