Трап для душевой – Трап для душа в полу под плитку: пошаговая инструкция по сооружению

Трапы для душевых: виды, устройство и установка своими руками

Оглавление:
Трапы для душевых: устройство и назначение
Душевой трап и его разновидности
Монтаж душевого трапа: последовательность работ

Стационарные душевые кабины нынче не в моде – сегодня народ предпочитает приобретать отдельно устанавливаемые сантехнические приборы, изготовленные из современных полимеров. Естественно, что для них используется несколько иное оборудование – если раньше для слива воды в душевой применялся исключительно трап, то сегодня ему на смену пришел сифон. Трап был отодвинут немного в сторону и теперь в его задачи входит исключительно сбор разбрызгавшейся по полу воды. В этой статье вместе с сайтом stroisovety.org мы поговорим о назначении этого сантехнического устройства, его разновидностях, а также рассмотрим, как устанавливаются трапы для душевых.

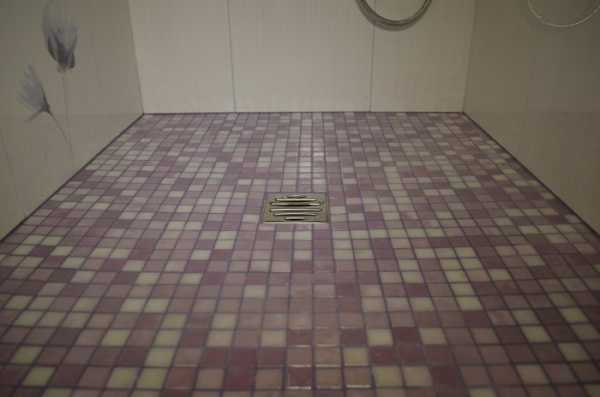

Трапы для душевых фото

Трапы для душевых: устройство и назначение

Чтобы было понятно, о чем идет речь, сразу скажу, что сливной душевой трап является ничем иным, как частью системы канализации, которая обеспечивает сбор израсходованной воды и передачу ее канализационным трубам. Он устанавливается либо в пол, либо в поддон стационарно или нет. Конструктивно устройство душевого трапа мало чем отличается от привычного для всех сифона – по сути, это все тот же водный затвор, в дополнительные задачи которого входит не выпускать зловонные запахи канализации внутрь помещения. По сути, это емкость небольшого объема, отвод воды из которой производится не напрямую, а через систему переливов, благодаря чему она постоянно наполнена водой, которая и представляет собой затвор для воздуха. Современный трап состоит из двух частей – монолитного корпуса, который и является сифоном, а также верхней съемной крышки, обеспечивающей доступ к внутренней части трапа для его периодической ревизии.

Монтаж душевого трапа фото

Теперь что касается назначения душевого трапа. Наверняка вы уже догадались о нем. А применяется он для отвода воды – это самотечное устройство, которое работает благодаря элементарным законам физики, а вернее земному притяжению. Вода по заранее сделанным уклонам в полу стекает в неглубокий приямок, где и располагается трап. Использоваться он может в двух случаях – для того, чтобы обеспечить непосредственный отвод воды из душевой кабины и в ситуациях, когда просто в помещении необходимо часто удалять воду с пола. Например, в общественных санузлах, где уборка пола осуществляется с использованием большого количества воды, вымачивать которую просто нет смысла.

Душевой трап и его разновидности

Разновидностей данных приспособлений для устройства душевых не так уж и много – как говорится, раз, два и обчелся. Если говорить конкретно, то из основных можно выделить всего парочку видов.

1. Душевые трапы с водным затвором. Это наиболее простые и распространенные устройства данного типа, в которых роль пробки, не пропускающей зловония канализации, играет вода. Его основным недостатком можно назвать постоянную сырость, благодаря которой вокруг и внутри трапа разводятся всевозможные болезнетворные микробы (вот почему в помещениях, оборудованных такими трапами, нужна периодическая дезинфекция). Из преимуществ можно отметить разве что низкую стоимость.
2. Душевые трапы с сухим затвором. По аналогии с предыдущим вариантом, нетрудно догадаться, что в этом изделии вода не остается, а полностью сливается в систему канализации, поэтому здесь нет никаких болезнетворных микробов, никакой плесени и грибка. Обеспечивается работа сухого затвора посредством специального клапана, который, по сути, является посаженым в воронку шариком. Когда в трап набирается вода, шарик благодаря своей малой массе всплывает, открывая тем самым сливное отверстие. Когда вода полностью уходит из трапа, шарик опускается на место, перекрывая выход воздуха из канализации. Все просто, но не без недостатков – со временем такой шарик обрастает мусором и перестает адекватно работать. Поэтому нужна чистка, как в предыдущем варианте, без нее дело также не обходится.

   Трап для душевой кабины фото

И тот и другой вид трапов еще может разделяться по направлению отвода жидкости – существуют трапы с нижним и боковым отводом воды. Выбор между ними обуславливается местными условиями, а в частности существующей системой канализации.

Кроме всего прочего, в отдельную группу данных сантехнических изделий можно выделить трап для душевого поддона – это нечто среднее между классическим трапом и современным сифоном. Трап для душевой кабины отличается исключительно формой и конструкцией корпуса – он изготавливается из двух частей, соединяемых друг с другом посредством резьбы. Таким способом обеспечивается его установка в тонкий корпус душевого поддона. Как и в случае с классическим вариантом, такие трапы могут быть как с водным, так и с сухим затвором.

Душевой трап под плитку фото

Монтаж душевого трапа: последовательность работ

По большому счету, установить душевой трап под плитку не сложно – гораздо сложнее обеспечить сток воды в него. На языке строителей это называется изготовить стяжку с разуклонкой, хотя и она, если понять принцип изготовления, не такая уж сложная. Но обо всем по порядку, и для начала разберемся с самим трапом, а вернее с его установкой – рассмотрим всю технологию его монтажа по пунктам.

1. Для начала определяемся с местом его установки. По большому счету, никаких тонкостей здесь не имеется, кроме одной, обусловленной уклоном канализационной трубы – он должен находиться в согласовании с уровнем пола. Если задача – установить трап как можно ближе к центру помещения, то точка его монтажа будет обусловлена пересечением плоскости стяжки и трубой канализации. В таких ситуациях идеальным вариантом является прокладка канализации под потолком нижнего этажа – тогда уклон трубы особой роли не играет. А вообще трап можно устанавливать где угодно – если речь идет о стационарной душевой комнате, то лучше это сделать в углу.
2. Прокладка канализационной трубы и установка на ее конец трапа. Пугаться не стоит, эту работу можно назвать элементарной – просто прокладываем к месту установки трапа трубу и на ее конец посредством стандартного уплотнителя, используемого для соединения труб канализации, надеваем трап. Самым основным нюансом в процессе этой работы является крепление трапа и трубы. Зафиксировать его в нужном положении можно с помощью любого раствора, в том числе и быстрозастывающего (алебастр или цементный раствор с алебастром). Крепление трапа и трубы необходимо для того, чтобы в процессе заливки стяжки она не изменила своего положения, и не получилось контр уклона, благодаря которому трап и сама труба канализации будут быстро засоряться.
3. Дальше идет стяжка пола – несмотря на то, что она вроде не касается напрямую процесса установки душевого трапа, все же эти технологии в данном случае связаны друг с другом. Как и говорилось выше, если в полу имеется трап, то нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды в трап. Делается разуклонка не слишком сложно – здесь главное правильно поставить маяки. Рассмотрим стандартный пример, когда трап располагается по центру помещения. Берем трап за самую нижнюю точку стяжки и переносим ее на стены гидравлическим уровнем – после чего поднимаем полученную отметку на 10-20мм в зависимости от площади помещения. Теперь натягиваем нити – из угла комнаты к соответствующему углу трапа. Должно получиться четыре нити, которые в некотором роде можно будет назвать гранями перевернутой пирамиды. Маяки устанавливаются на касание к этим нитям, но ставятся они по особой схеме – не в одном направлении, а в четырех. Вам предстоит залить не одну плоскость, а четыре разные, которые отделены друг от друга натянутыми нитями. Направление установки маяков – вдоль стен, которые являются основанием грани нашей пирамиды. Сама заливка стяжки также осуществляется поэтапно – сначала одна грань, потом другая, третья и четвертая. В зависимости от помещения и сложности пола, таких граней может быть намного больше, но в основном это стандартные четыре плоскости.

   Установка душевого трапа фото

В принципе, это все, что можно сказать по поводу такого простого устройства для слива воды, как трап для душевых. Остается добавить не так уж и много – трапы в своем исконном проявлении могут использовать не только в душевых кабинах и комнатах. С одинаковым успехом их применяют в системах ливневой канализации, обеспечивающих отвод дождевых и талых вод с придомовой территории.

Автор статьи Александр Куликов

stroisovety.org

Лучший душевой трап. Душевые трапы

Душевые трапы — деталь, которая осуществляет отвод воды из душа в канализационную систему. Состоит из корпуса, сифона с сухим или гидравлическим затвором, трубы, фильтра и декоративной накладной решетки, которая производится из разнообразных материалов: пластика, нержавеющей стали или стекла. Чаще всего монтируется прямо в пол душевой.

По материалу изготовления выделяют две основные группы:

Сантехнический пластик. Обладает рядом достойных характеристик — гигиеничностью, долговечностью, устойчивостью к воздействию химических моющих средств, демократичной ценой.

Нержавеющая сталь. Славится хорошими эксплуатационными характеристиками – прочностью, устойчивостью к коррозии, простотой в уходе. Однако стоит дороже, чем душевые трапы, произведенные из сантехнического пластика.

Решетки душевых трапов отличаются большим разнообразием по форме и бывают – круглыми, квадратными, угловыми и прямоугольными.

По виду установки и подвода канализационной системы выделяют:

1. Вертикальный трап. Применяется, когда подвод канализации осуществлен из пола. Обеспечивает хорошую пропускную способность и беспрепятственный слив воды, но имеет ограниченную область применения.

2. Горизонтальный трап. Устанавливается в случае бокового подвода канализации, которая должна быть расположена под определённым углом.

По видам устройств, предназначенных для удержания запаха можно выделить:

3. Гидрозатвор. Неприятный запах канализации сдерживаются с помощью водяной пробки. При редкой эксплуатации душа, вода в сифоне испаряется, и запах начинает поступать в помещение.

4. Сухой затвор . Синтез водяной и воздушной пробки. Первая пробка сдерживает попадание неприятных запахов, а вторая позволяет избегать испарения воды в сифоне.

На что обратить внимание при выборе и покупке душевого трапа:

Канализация. Учтите вид подвода канализации, который использован в ванной. В многоквартирных домах используется боковой подвод канализационных коммуникаций, а при строительстве загородного дома применяются оба вида.

2. Пропускная способность. Соотнесите фактическую пропускную способность душевого трапа и реальный объем водяных стоков. При выборе душевого трапа учтите особенности систем подачи воды — душевой лейки и шланга, которые вы решили устанавливать.

3. Дизайн и материал декоративной решетки. При выборе душевого трапа учтите частоту использования душа и дизайн интерьера.

4. Производитель. Отдавайте предпочтение производителям трапов, достойно зарекомендовавшим себя на рынке сантехники.

Мог ли кто предположить, лет 10-20 назад, что в наши дни наравне с ваннами немалой популярностью будут пользоваться душевые? Вряд ли, но это ни коим образом не повлияло на их востребованность, а, соответственно, и на актуальность трапов: трапов для душевых.

Что нужно знать о трапах для душевых

Душевой трап – часть коммуникационной системы, предназначенная для сбора воды и слива её в канализацию. Состоит из цельного корпуса и съемной крышки. Его устанавливают либо в пол, либо в специальный поддон.

Трапы для душевых монтируют в самые разнообразные покрытия. Они могут быть:

• бетонные;
• пластиковые;
• деревянные.

Трапы отлично совмещаются даже с плиткой.

Выбирая трап для душа, непременно, следует учесть такие моменты:

• уровень нагрузки;
• частоту использования душа;
• место монтажа и особенности эксплуатации;
• объём стоков.

Классификация трапов для душевой

Иногда люди, готовясь к покупке трапов для душа, думают, что им придётся выбирать между парой-тройкой моделей. Это мнение ошибочно, – их ассортимент не отличается скромностью. Трапы для душа имеют разную конструкцию, состоят из разного материала, отличаются дизайном.

Душевые трапы делятся:

1. По типу затвора

• Сухой. Состоит из водяной пробки, которая не пропускает канализационные запахи, и непосредственно из сухого затвора.

piorit.ru

Виды трапов для душа — какой душевой трап лучше?

Виды трапов для душа — какой лучше?

Содержание статьи

Трап для душа представляет собой устройство призванное отводить сточные воды в канализацию. Однако кроме этого, трап выступает и в качестве декоративного оформления душевой кабины или того помещения в котором он установлен.

Конструкция канализационного трапа достаточно проста, а её основными элементами являются воронка, через которую уходит вода, сифон, расположенный снизу, для создания гидрозатвора и декоративная решетка. На сегодняшнее время, существуют различные виды трапов для душа, как механического действия, так и с гидрозатвором — сухим затвором.

Виды трапов для душа

Трапы для душа могут быть различных видов и размеров, изготавливаться из нержавеющей стали, пластика, чугуна. Их установка, может быть выполнена практически в любом месте душкабины.

По типу, канализационные трапы бывают горизонтальными (используются чаще всего в быту) и вертикальными. Вертикальные канализационные трапы обладают несколько большей пропускной способностью, но из-за своей формы и высоты, они реже используются в жилых домах.

Конечно же, всё во многом зависит от направления трубы, идущей к канализационному стояку. Поэтому выбирать трап с косым или прямым отводом, а также горизонтального, либо вертикального типа, нужно отталкиваясь именно от этого фактора. Различаются трапы для душа и по виду гидрозатвора.

Трап для душа — гидрозатвор или сухой затвор?

На сегодняшний день, можно купить трап с обычным гидрозатвором, в качестве которого выступает вода и с сухим затвором. Задерживаясь на дне сифона, вода не даёт проникнуть в помещение неприятному запаху.

Единственным недостатком трапов с гидрозатвором, является необходимость в постоянном использовании душкабины, поскольку, когда это не происходит, вода быстро пересыхает и неприятный запах проникает в помещение.

Полностью лишённый этого недостатка, так называемый «трап с сухим затвором». На сегодняшнее время это наиболее распространённый вариант канализационных трапов для душевых кабин.

Существуют ещё и трапы с механическим затвором, однако в быту они используются достаточно редко, в виду своих устаревших конструктивных особенностей.

Как выбрать трап для душа

Перед тем как выбрать трап для душа, стоит определиться с высотой изделия, материалами изготовления, а также с углом его выпуска. Кроме того, немаловажной характеристикой любого канализационного трапа, является и его пропускная способность.

Для современных душкабин, вполне хватит сливного трапа с пропускной способностью в 0,7-0,9 л/с. Ну а что же касается материалов изготовления, то, как было сказано выше, трапы могут быть изготовлены из металла или пластика. Принципиального различия в выборе здесь нет, разве что трапы из нержавейки прочнее и надёжнее в эксплуатации.

Обязательно, перед тем как выбрать трап для душа, нужно замерить высоту будущего поддона. В идеале, декоративная крышка трапа должна быть заподлицо с облицовочным материалом, ну или ниже его на 1-2 мм. При этом особое внимание уделяют выпуску трапа.

Трапы с косым отводом, как правило имеют меньшую высоту, чем с прямым углом. Поэтому, перед тем как купить трап для душа, нужно прикинуть различные варианты его подключения.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Трап для душа в полу своими руками под плитку

Можно изготовить трап для душа в полу своими руками, и обойтись без помощи специалиста. Дизайн современных ванных комнат преобладает намеченными новыми и перспективными тенденциями. Одним из их инновационных направлений является особенная душевая зона, без каких либо ущемлений объемного пространства. Обустройство таких душевых уголков возможно для любого дома, квартиры, вне зависимости от их габаритов. Они помогают отказаться от громоздких душевых боксов и традиционных поддонов. Отвести водные стоки в систему канализации помогает специальный трап для душа, который устанавливается пол.

Прекрасным примером такого нововведения может быть установленная на стене душевая лейка; скрытая в полу душевого поддона дренажная система, а над ней легкая штанга со шторкой, которая отделяет душевую зону ванной комнаты. Для обеспечения оттока достаточного количества воды, в полу делается незначительный уклон. Сегодня многие смогут сделать подобные душевые уголки своими руками, так как их монтаж не представляет особого труда.

Содержание статьи

• 1 Функциональное назначение и конструкция душевого трапа
• 2 Что влияет на производительность системы
• 3 Монтаж трапов для душевых
• 4 Варианты расположения
• 5 Аспекты установки системы водоотведения
• 6 Безбарьерные душевые поддоны
• 7 Заключение

Функциональное назначение и конструкция душевого трапа

Сам душевой трап представляет собой сложную сантехническую конструкцию, которая обеспечивает:

• Сток отработанных вод в систему канализации.
• Фильтрацию сточных вод от крупного мусора для предотвращения образования заторов.
• Герметизацию стыковочной зоны с полом.
• Препятствие проникновения в ванную комнату канализационных запахов.
• Возможность беспрепятственного доступа для ревизии сливной системы.

Эта компактная система водоотведения комплектуется внешней декоративной решеткой. Такая решетка может быть:

1. квадратная;
2. круглая;
3. угловая.

Проверка правильности уклона для слива воды

Конструктивно душевой трап для пола представляет собой специальную водоприемную воронку, которая снабжена фланцем с влагонепроницаемой мембраной. Такая воронка подключается к сифону со специальной съемной решеткой, в которой задерживается крупный сор. Кроме этого, сифон выполняет функцию гидрозатвора. Его конструкция выполнена так, чтобы неприятные запахи из канализации не выходили из водоприемной воронки.

От сифона водосточная труба выводится в общую канализационную трубу. Съемные внешние решетки на самом трапе позволяют легко производить чистку и ревизию всей системы. Покупать трап для душевой необходимо с учетом высоты и условий его установки. Кроме этого к нему нужно приобрести соответствующие по диаметру трубы и соединительные муфты. Приобретая систему водостока для душа, надо проверить ее на отсутствие дефектов, трещин и исправность крепежа.

Что влияет на производительность системы

Выбирая трап для душа, необходимо учитывать пропускную способность системы. В этом вопросе одну из главных ролей играют сифоны. Так как они обеспечивают бесперебойную транспортировку сточной воды в канализационную систему.

Сегодня рынок строительно-монтажных конструкций предлагает сифоны различных:

• конструкций;
• габаритов;
• направлений выводов канализационных патрубков.

Второй немаловажный фактор, от которого зависит производительность трапа – это диаметр канализационного отвода. Эти две составляющие тесно взаимосвязаны между собой.

Так, например «плоские» системы, монтирующиеся в тонкую стяжку, имеют небольшую производительность и менее эффективны. Высокие сифоны такой дренажной системы, наоборот, имеют улучшенные гидравлические характеристики. Поэтому диаметр труб для отвода сточных вод, можно сделать большими.

Сифоны с регулируемым уровнем высоты адаптируются при различных условиях выполнения монтажных работ.

На пропускную способность системы водоотвода может повлиять и конструктивные решения внешней декоративной решетки или внутренних вкладок.

Монтаж трапов для душевых

Обычно трапы монтируются до заливки стяжки. В частных домах на стадии строительства сделать это своими руками достаточно легко. В многоэтажках смонтировать встроенную дренажную систему достаточно проблематично. Чтобы обеспечить достаточную толщину стяжки для пристенного душевого трапа иногда нужно поднять пол для сооружения подиума на 15 сантиметров. При этом необходимо придать ему уклон, для того, чтобы потоки воды стекали в сторону сливной решетки.

Варианты расположения

При монтаже трапов используется несколько стандартных вариантов их расположения.

1. В центре. Это классический вариант для небольших душевых, уклон к сливу здесь делается с четырех сторон.
2. С краю. При этом случае один край душевого поддона устанавливается под небольшим наклоном к стене.
3. В углу. Для такого монтажа трап устанавливается в углу душевого поддона и имеет треугольную форму.

Аспекты установки системы водоотведения

При установке своими руками дренажной системы необходимо обязательно выровнять ее с помощью строительного уровня. Для обеспечения надежности все соединения смазываются силиконовым герметиком. Винты необходимо несильно надавливать, а затем крепко заворачивать.

После выравнивания канала подключается канализация. При этом нужно учесть, что трубу дренажной системы необходимо расположить своими руками в сторону канализационного стояка. Это делается для того, чтобы сток воды происходил естественным путем. Угол наклона тубы дренажной системы должен быть не менее 3% к основной канализации.

Обеспечить безупречную работу дренажной системы поможет обязательное соблюдение всех пунктов инструкции по монтажу, которые прилагаются к каждой системе водоотведения от производителя.

Безбарьерные душевые поддоны

Готовый трап для душа, который расположен в ванной комнате

Для повышенной комфортности, удобства пользования душем пожилых людей и инвалидов в последнее время становятся очень популярными душевые поддоны, выполненные вровень с полом. Такие поддоны могут быть облицованы мозаикой, керамической плиткой, выполнены из эмалированной стали, акрила или другого противоскользящего покрытия.

В этом случае трап монтируется в углубление приямка. Канализационные трубы прокладываются ниже его уровня для обеспечения нормального водоотведения. Такие дренажные системы, в основном, обустраиваются на первых этажах. Они прокладываются с учетом утепления бетонной стяжки по соответствующим строительным нормам и правилам.

Обладая определенными строительными навыками, такой поддон можно сделать и своими руками. При этом конструкцию поддона можно сделать сугубо индивидуальной, исходя из желаний и требования комфортности.

Заключение

Сегодня современные инновационные строительные технологии и новейшее сантехническое оборудование позволяют максимально расширить объемное пространство ванной комнаты и сделать незаметной душевую зону. Легкие шторки оградят от попадания брызг воды на территорию ванной комнаты. Удобная душевая лейка, закрепленная на стене, и отсутствие традиционного поддона являются приметами нового подхода к обустройству зоны принятия душа.

Обеспечить в ней надежный слив сточных вод поможет специально встроенная дренажная система в виде душевого трапа. Эта конструкция настолько проста, что ее можно смело смонтировать своими руками, не привлекая к этой работе профессионалов. Душевые трапы изготавливаются из высококачественной антикоррозийной стали или высокопрочного металлопластика. Они надежны, долговечны и имеют двадцатипятилетнюю эксплуатационную гарантию от производителя.
