Трап для слива – Сливной трап для душа

Содержание

Сливные трапы для бани - Строим баню или сауну



Как сделать слив в полу в душе, в бане

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

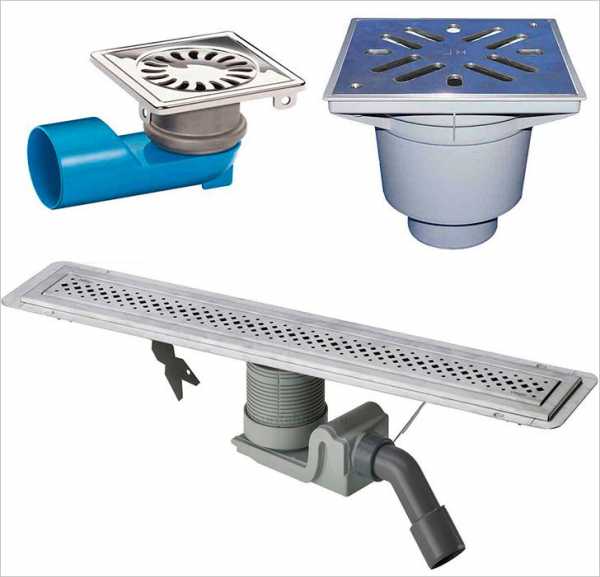

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

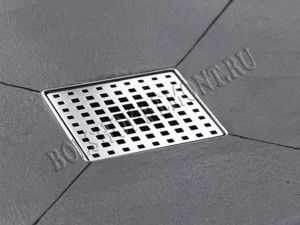

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

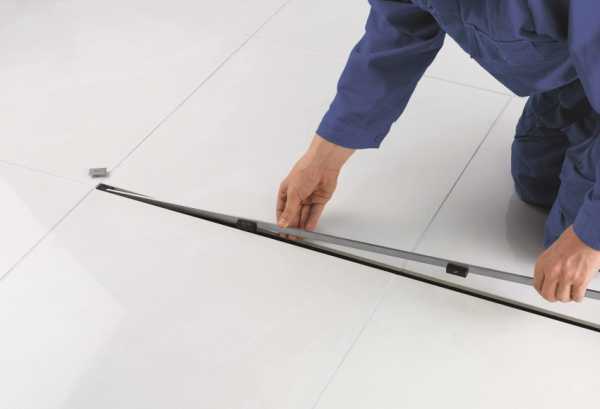

Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

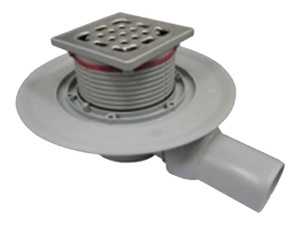

Принцип действия сухого затвора в сливном трапе

Принцип работы «сухого» затвора

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

Подготовлены направляющие для заливки стяжки

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

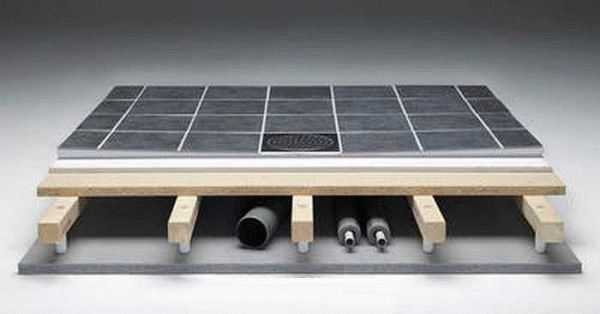

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

Примерная схема расположения лаг «конвертом»

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

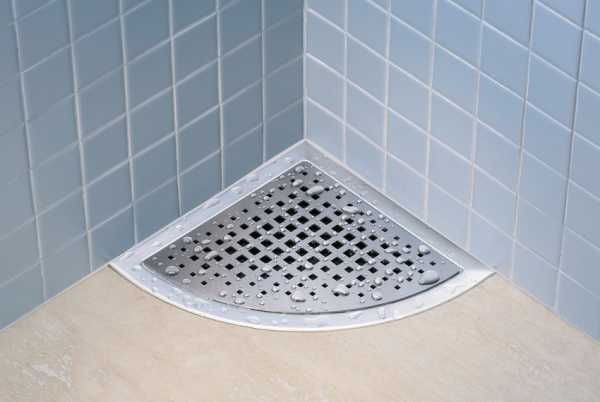

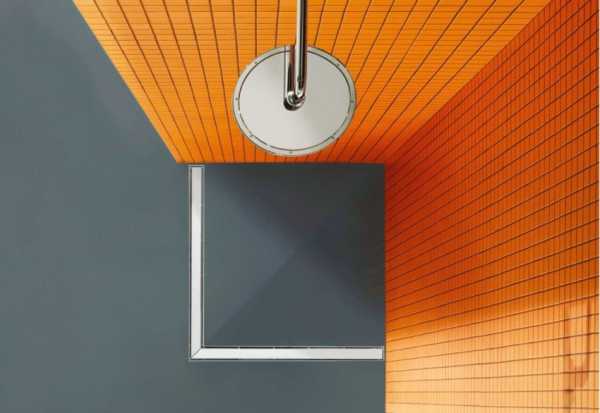

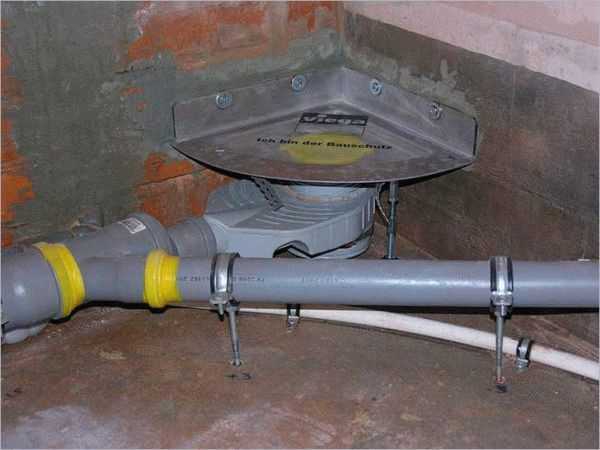

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

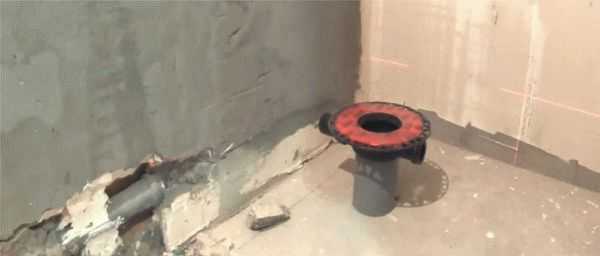

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.
  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

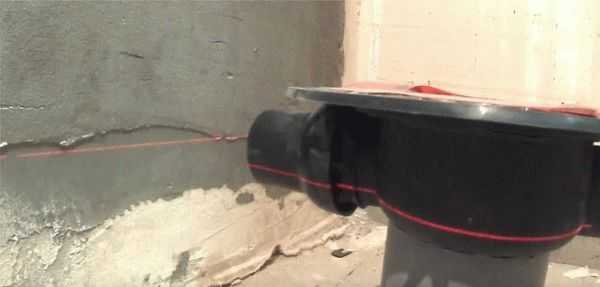

Ось трапа должна быть чуть выше оси канализационной трубы

Отмечаем линию укладки стяжки на стенах

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

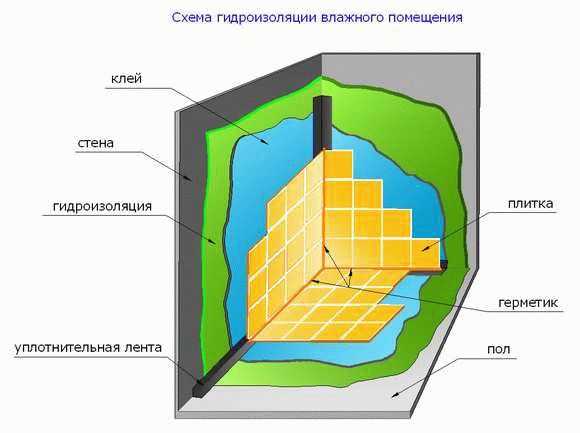

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

Пол со сливом: устройство, установка сливного трапа


При устройства душа без поддона необходимо сделать пол со сливом. Для этого используют сливной трап, который монтируется в пол.

Источник: stroychik.ru



Установка сливного трапа

Установка сливного трапа отличается в зависимости от типа пола, поэтому рассмотрим все варианты, а это установка трапа в непротекающем деревянном полу, в непротекающем металлическом полу и в бетонном полу.

Установка сливного трапа в непротекающем деревянном полу

Рассмотрим установку трапа на примере Узла А рисунка устройства пола непротекающего деревянного.

Прикрепляем сливную трубу с надетой теплоизоляцией к черепному бруску, ближайшей к сливу балки.

В месте прохода сливной трубы оставляем оверстие диаметром 100-120 мм в утеплителе и черновом полу. После установки сливной трубы пустоту вокруг трубы зополняем монтажной пеной.

В том месте, где выходит сливная труба устанавливаем пластмасовый сливной трап (19). Для этого в доске пола тщательно выпиливаем и выдалбливаем при помощи стамески посадочное отверстие под трап. Трап устанавливаем на герметик на одном уровне с поверхностью пола, (Узел А).

На рисунке изображена установка трапа размером 100х100 мм, если трап берётся 150х150 мм, то размер посадочного отверстия увеличивается и выпиливается в двух досках, примыкающих друг к другу.

Установка сливного трапа в непротекающем металлическом полу

Как установить сливной трап в металлическом полу рассмотрим на примере рисунка пола непротекающего металлического. и узла D.

В том месте, где выходит сливная труба выпиливаем электролобзиком квадратное отверстие 142х142 мм. Вокруг этого отверстия маркером отмечаем квадрат размером 152х152 мм. По углам квадрата лобзиком пропиливаем прорези, края по линии маркера загибаем вниз.

Из куска оцинковки выпиливаем полосу размером 620х20 мм, по длине размечаем середину и прочерчиваем маркером линию, по этой линии сгибаем полосу и получаем уголок. Уголок размечаем, начиная с одного края, на отрезки длиной по 153 мм.

По этим разметкам, сделав пропилы, сгибаем уголок, получается рамка. По одной из сторон образуется нахлест, его нужно припаять. Изготовленная таким образом рамка должна плотно насаживатся снизу на загнутые края отверстия.

Все места соединения рамки и оцинкованного железа нужно пропаять. У нас получится гнездо для установки сливного трапа. Устанавливаем сливной трап. (4) в это гнездо на герметик.

Установка сливного трапа в непротекающем бетонном полу

Установить сливной трап в бетонном полу большой сложности не представяет. Необходимо только перед бетонированием завести сливную трубу и подготовить посадочное отверстие под трап (Узел В).

Какие материалы и средства используются при устройстве полов можно посмотреть на странице сайта материалы.

Совет: Чтобы в зимний период вода в гидрозатворе не замерзала, после окончания банных процедур налейте в гидрозатвор пол стакана соляного раствора, в пропорции: 6-7 столовых ложек соли на стакан воды.

Установка сливного трапа в полу


Установка сливного трапа отличается в зависимости от типа пола, поэтому рассмотрим все варианты, а это установка трапа в непротекающем деревянном полу, в непротекающем металлическом полу и в бетонном полу.

Источник: vse-obane.ru



Канализация в бане своими руками. Устройство и фото.

В бане полы бывают проливные и организованные, как современные канализационные системы. Слив воды в конструкциях с деревянным настилом чаще всего организовывается по керамической плитке, которая лежит на цементно-песчаной стяжке. Канализация в бане своими руками, о которой пойдет речь в статье — особенная. В качестве сборника для воды используется чаша из современных синтетических материалов — тонких пленок.

Фото, инструкция отвод стоков в бане

Она касалась традиционных конструкций. Для облегчения конструкции и уменьшения бетона (который нужно прогреавать зимой) в моем случае монтируется пол с чашей из пластикового основания. Проблемно было найти пластиковый лист с доставкой, поэтому будет использована мембрана ПВХ для устройства дна водоемов:

  • толщина 1 мм;
  • водонепроницаема;
  • паяется и клеится;
  • экологична;
  • работает в диапазоне температур -30+100 градусов;
  • легка в монтаже
  • и т.п.

Канализация в бане своими руками — делаем по-новому

Для начала приобрел пластиковый трап, по размерам которого будет прорезана дырка в настиле пола. Размер отверстия должен предусматривать, что между трапом и корпусом канализационного трапа должна поместиться ПВХ пленка толщиной 1 мм.

Размещается сливной трап в самом углу моечной комнаты в той стороне , где образуется уклон пола. Половая доска сразу была уложена с уклоном 3 градуса в двух направлениях. Необходимо обратить внимание. что размер отверстия не должен влиять на прочность покрытия в целом.

Для изготовления сквозного отверстия использован электрический лобзик и ручной фрезер. Фрезером изготовлен несквозной паз для крепления трапа. При этом образовалась площадка для монтажа. На края площадки будет уложен лист пластика или мембраны. Все торцы отверстия. как и весь пол в моечной комнате обработаны два раза глубокопроникающим антисептиком для дерева. Это позволит защитить конструкцию из дерева от преждевременного гниения.

Диаметр сливного отверстия — для канализационной трубы 50 мм со стандартными муфтами и конами.

После приготовления посадочного места необходимо произвести примерку трапа по месту монтажа и проверить наличие люфтов и зазоров для пленки чаши сливного корыта.

Стружку и опилки, которые образовались при вырезании отверстия необходимо удалить. Если это проблематично — необходимо удалить весь засоренный утеплитель для предотвращения образования древесных грибов в подполье.

конструкция трапа не должна выступать снаружи полового покрытия. Это связано с тем, что поверх пленки будут установлены трапы из деревянных решеток. По ним будут ходить и сквозь них будет проливаться вода и стекать по пленке к трапу.

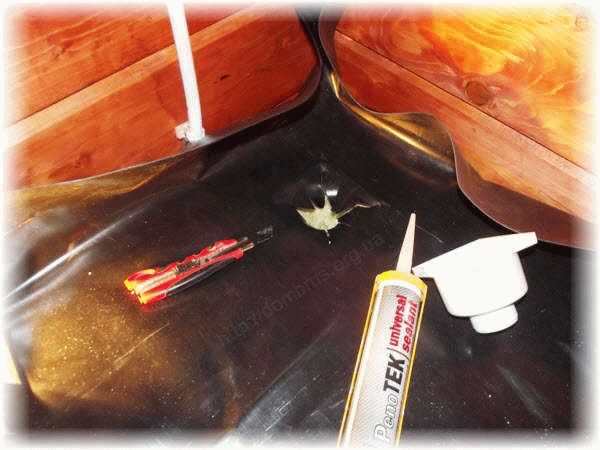

Такая конструкция позволит мне поднять пленку через пол-года или год и проверить состояние пола под ней на предмет тзагнивания, просыхания и образования нежелательных последствий некачественного монтажа. Если бы пол был покрыт конструкцией с плиткой — это сделать невозможно!

Длина канализационной трубы для слива воды из бани должна позволять опустить ниже уровня нижнего края фундамента и обеспечить беспрепятственный отвод воды в септик или сточную канаву. Содержание в стоках из бани вредных веществ — минимально. 99,9% это вода из душа плюс ароматизаторы и немного моющих средств для кожи. В случая использования в бани туалета необходима очистка воды или использование канализационных коллекторов.

Часть трубы в пространстве между чистовым и черновым полом обматывается в теплоизолятор для канализационных труб из вспененного полиэтилена.

После примерок трапа к технологическому отверстию можно приступать к монтажу ПВХ мембраны или пластика — основы непротекающего пола в мойке.

Для того, чтобы труба не выскочила из трапа — под полом бани она прикреплена монтажными хомутами к лагам пола. В месте монтажа трапа — проход сквозь водонепроницаемую мембрану важно обильно смазать сантехническим герметиком (на фото снизу). Его температурный диапазон работы -30 о С + 120 о С. Этого абсолютно хватает для эксплуатации бани в любых условиях влажности.

Канализация в бане своими руками. Монтаж сливного трапа канализации для воды в мойке

Такие сливы воды в канализацию в бане, по моему убеждению, более практичны чем наливные бетонные. Отказ от использования бетона и керамической плитки позволяют быстро и в любое время поднять мембрану с трапом и провести ревизию канализации, проверить состояние деревянного пола моечной комнаты под пленкой и не тратить драгоценного тепло печи на прогрев полов.

  • Канализация в бане своими руками


    канализация в бане своими руками — Как сделать очень просто и дешево? Устройство слива воды и фото монтажа сливного трапа

    Источник: dombrus.org.ua



Устанавливаем канализационный трап

Канализационные сливные трапы используют внутри и снаружи помещений. Их используют для гаражей, террас, балконов, для ливневой канализации, подвалов, бань, ванных комнат и т.д. Но чаще всего канализационный трап используют для душа.

Рассмотрим трап, который устанавливается внутри помещения. Затвор и корпус этого трапа изготовлен из высокопрочного пластика, а решётка из нержавеющей стали. У таких трапов два назначения. Одни трапы предназначены для постоянного отвода воды, а другие для отвода воды, если она случайно попала на пол.

Например, трап для душа должен пропускать воды больше, чем вытекает из водопровода. То есть у него должна быть большая пропускная способность. К трапам, установленным для небольшого или случайного попадания воды, например, в котельной, подвале или туалете, другое требование. Несмотря на то, что все трапы имеют гидрозатвор, вода со временем в них испаряется, и запах из канализации проникает в помещение. Эта проблема особенно актуальна для помещений с тёплыми полами.

Из-за более высокой температуры пола вода испаряется быстрее. Для этих случаев применяют канализационные трапы с сухим затвором. В конструкции такого трапа присутствует поплавок, который предотвращает испарение воды. Также, для предотвращения появления запаха, можно использовать канализационный трап с гидрозатвором, установив дополнительно сухой сифон (Сухой сифон зарекомендовал себя не с лучшей стороны. При большом объёме воды в период эксплуатации, резиновый клапан со временем растягивается и перестаёт схлопываться, из за чего появляется запах из канализации. Добавлено 28.10.2014) или обратный клапан с функцией сухого сифона. Обратный клапан может защитить и от затопления при засоре канализации. В случае с дополнительной установкой сухого сифона или обратного клапана, рекомендую предусмотреть лючок для доступа.

Итак, перейдём к установке сливного канализационного трапа в стяжку пола внутри помещения. Примером нам послужат пол в парилке бани и сливной трап с металлической нержавеющей решёткой. Размер решётки трапа 100×100 мм. Выпускной патрубок расположен горизонтально, хотя для данного случая больше подошёл бы вертикальный выпуск.

Перед укладкой утеплителя на пол, демонтируем трубу выпуска канализации и укорачиваем её до нужного размера. Затем с помощью переходного патрубка и двух угловых отводов выставляем трап на нужном уровне, учитывая уклон стяжки. Замеры производим с трапом в собранном виде. Чтобы облегчить сборку трапа, уплотнительную резинку на вставке нужно смазать сантехническим вазелином. Желательно трап установить немного выше, примерно на 10 мм, после фиксации вставку с решёткой можно будет подрезать.

Укладываем пенополистирол и армирующую сетку на бетонную плиту, после чего фиксируем трап с помощью монтажной пены.

Заливаем черновую стяжку. После того, как стяжка высохнет, монтируем в трап вставку с решёткой. По необходимости подрезаем её по длине, предварительно сняв уплотнительную резинку. Грунтуем стяжку. Затем выставляем металлические маячки с уклоном к трапу, учитывая толщину плитки и клея. На фотографии изображена установка маячков с помощью гипсового раствора. Никогда так не делайте, для этих целей лучше использовать плиточный клей или ремсостав на цементной основе. Заливаем стяжку по маякам.

После высыхания чистовой стяжки обязательно наносим два слоя обмазочной гидроизоляции. В завершении укладываем плитку. Примыкание плитки к трапу лучше заполнить силиконовым герметиком, а не затиркой для плитки.

Очень часто, например, когда заливается тонкая стяжка на бетонной плите без утеплителя, приходится выдалбливать углубление под трап и штробы для труб с уклоном, что заметно усложняет работу.

Если перед заливкой стяжки в качестве гидроизоляции применяют битумные листы, привариваемые к основанию с помощью газовой горелки, нужно использовать специальную гидроизоляционную манжету. Манжета крепится к канализационному трапу фланцевым кольцом. Этот случай чаще всего встречается при работах вне помещений.

Ниже привожу фотографии моих работ, в которых я сталкивался с установкой сливных трапов.

В заключении хочу ещё раз затронуть тему запаха из канализации. Если у Вас в доме установлены канализационные трапы, в которые вода попадает очень редко, или совсем не попадает. Вы часто чувствуете неприятный запах из канализации и вынуждены наливать воду в сливной трап. Попробуйте, после наполнения трапа водой, налить в него немного подсолнечного масла. Масло создаст плёнку, и вода испаряться не будет. Этот метод подойдёт только при исправной системе канализации. Если в канализации плохая вентиляция, срыв гидрозатвора неизбежен. Срыв гидрозатвора случается, когда разряжение, создаваемое уходящей в канализацию воды, не компенсируется притоком свежего воздуха по канализационному стояку.

Устанавливаем канализационный трап


Статья о канализационных трапах. Пример установки канализационного трапа в бане.

Источник: bolshoy-remont.ru



Как сделать канализацию в бане

Канализация в бане — это отлаженная система отвода сточных вод и продуктов жизнедеятельности человека. Работы по ее монтажу особой сложностью не отличаются, но требуют внимания, определенной последовательности и соблюдения правил. При недостатке опыта или знаний по устройству канализации в бане дело лучше доверить специалистам.

Организация отвода стоков из бани

В банях могут применяться различные конструкции для удаления сточных жидкостей и твердых отходов. Для выбора подходящей и максимально надежной системы необходимо принимать во внимание такие факторы: тип почвы на земельном участке, глубину промерзания земли в данном регионе, размеры постройки и интенсивность ее использования, наличие домовой канализации на участке, возможность подключения к центральной системе приема стоков.

  • Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.

В случае большой протяженности канализационной системы в нее дополнительно включаются специальные колодцы. Они предназначены для осмотра и очистки трубопроводов. Смотровой колодец представляет собой бетонный или кирпичный резервуар с двойной крышкой, предохраняющей в нем расположенный трубопровод от промерзания. Внутренняя крышка колодца укрыта теплоизолирующим материалом, а внешняя может быть засыпана грунтом.

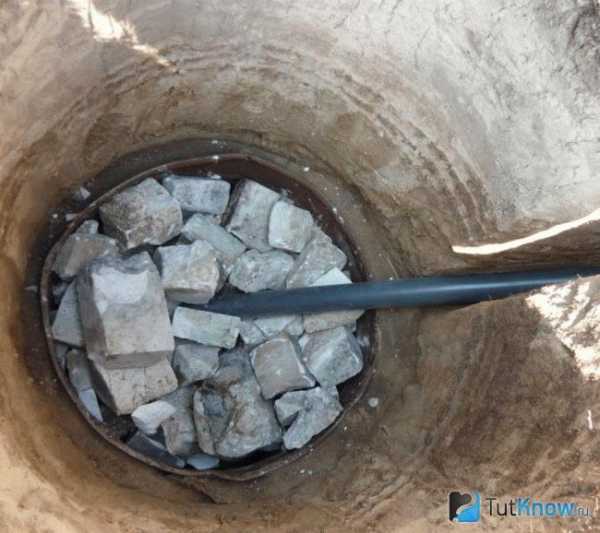

Устройство дренажного колодца для бани

Дренажный колодец — это обустроенная выемка в грунте. Он выкапывается в небольшом удалении от бани глубиной, достаточной для защиты стоков от замерзания. Устройство такого колодца потребует значительного объема земляных работ.

  1. Выбрать место и выкопать колодец нужной глубины. Например, при уровне промерзания почвы 0,7 м дно колодца будет располагаться ниже него на 0,8 м с учетом расположения сточной трубы и подсыпки. Общая глубина выемки грунта составит 1,5 м. В плане размеры углубления составляют обычно 1х1 м и более в зависимости от количества постоянных гостей, посещающих заведение.

Очень важно качественное выполнение дренажа приемного колодца. При отклонениях от технологии работ замерзшая вода может накапливаться в трубах, приводить к их разрушению, создавая сырость в подпольном пространстве и гниение дощатого настила. Кроме того, ледяные пробки трубопровода могут исключить возможность использования банной канализации.

Монтаж приямка для бани

Канализационные системы с устройством приямка устраиваются на плотных грунтах. Он предназначен для сбора и удаления за пределы постройки загрязненных стоков.

  • Ввод в приямок сливной трубы размещается на расстоянии 9-12 см от его дна.

Септик для санузлов бани

Гигиенические нормы банных построек требуют устройства септиков при планировании санузлов. Для изготовления такой конструкции необходимо:

  1. Выкопать небольшой котлован и забетонировать его стены. Дно выемки должно содержать песок или гравий.

Работает септик так: под влиянием анаэробных бактерий отходы человеческой жизнедеятельности разлагаются в первом резервуаре, а из второго сосуда — поступают в грунт, очищаясь в слоях дренажа основания септика. При достаточном его объеме ассенизаторы не понадобятся. Несмотря на то, что устройство септика требует много времени и материальных вложений, полученная система будет оптимальна в соотношении ее цены и качества.

Трубы для обустройства канализации в бане

Для устройства канализации не рекомендуется использовать деревянные короба или металлические трубы. Материал их изготовления подвержен быстрому гниению и коррозии во влажных условиях. Целесообразным будет применение труб из пластика или чугуна. Для транспортирования сточной воды при устройстве канализации для бани хорошо подходят прочные полиэтиленовые трубы. Их крепления позволят подключить к системе не только парилку и моечное отделение бани, но и санузел.

Размещение приемных трапов в бане

Трапы для сбора грязной воды устраиваются в полу парилки и моечного помещения бани. Для удаления стоков из комнаты отдыха при ее влажной уборке в пороге оставляется отверстие. Через него вода перемещается в моечное отделение, оборудованное приемным трапом. Для реализации такой возможности полы в бане выполняются с небольшим уклоном в направлении размещения водосборников.

Надеемся, что общее представление об отводе стоков вы получили и обустроить своими руками канализацию для бани теперь сможете. Работа займет немало времени и потребует определенной сноровки, но результат этого заслуживает.

Канализация в бане своими руками


Канализация делает использование сантехнических помещений максимально удобным, хотя и обладает названием далеко не поэтическим. Как без лишнего пафоса ее установить в банной постройке, вы узнаете из

Источник: tutknow.ru



banya-ili-sauna.ru

Трап для бани и гидрозатвор своими руками: пошаговая инструкция

Трап для бани не следует считать небольшой малозначащей деталью. Он помогает обустроить надежный сток в банных помещениях, где вода льется потоками по полу. Несмотря на всю простоту конструкции, он выполняет важные функции, обеспечивая безопасность и привлекательный внешний вид. Трап можно установить при любом исполнении сливной системы, но важно правильно подойти к его выбору и монтажу.

Особенности банных трапов

Трап представляет собой элемент сточной системы, обеспечивающий отвод воды в канализационный канал. В бане он устанавливается в полу парилки и моечного помещения. Водный поток по наклонному напольному покрытию устремляется к сливному отверстию, где и попадает через трап в отвод канализации. Конструкцию данного элемента составляют корпус, сифон, гидрозатвор, отводящая труба и декоративная решетка.

Если устанавливается сливной трап, то для бани он выполняет следующие функции:

  • слив воды из помещения в сточную систему;
  • соединение канализации со стоком;
  • первичная фильтрация сточной жидкости;
  • формирование затвора для обратного тока воды и проникновения газов в помещение.

Немаловажное значение отводится декорирующей функции. Накладная решетка не только закрывает сливное отверстие, но и гармонично вписывает его в интерьер.

Трапы подразделяются на несколько типов и по способу подсоединения канализационного подвода выделяются такие варианты.

  1. Устройство вертикального типа. К такому трапу канализационная труба подводится в вертикальном направлении. Устройство отличается повышенной скоростью водоотвода, но требует значительного углубления сливной системы.
  2. Горизонтальный трап. Подсоединение трубы осуществляется сбоку, т. е. в горизонтальном положении, но с небольшим уклоном для обеспечения самотека.

Устройства также разделяются по способу формирования затвора. Трап с мокрым затвором или с гидрозатвором защищает от запахов из канализации и обеспечивается с помощью водяного слоя. Все газы, проникающие из системы, растворяются в воде, что и обеспечивает надежную преграду. Основное ограничение применения – высыхание гидрозатвора при длительном простое бани. Его можно устанавливать при условии проведения банной процедуры не реже 1 раза в неделю. В сухом трапе обеспечивается воздушная прослойка и открывание отверстия только в тот момент, когда нужен слив.

Сухой тип гидрозатвора для бани изготавливается в различных вариантах

Разновидности

Характеристики

Мембранный. Крышка устройства открывается только при давлении, создаваемом водяным потоком. При его прекращении проход опять закрывается.
Поплавочный. В нем заложен такой принцип – затвор всплывает наверх при поступлении воды и опускается назад, когда поток исчерпывается.
Маятниковый. В затворе предусмотрены шторки, которые открываются под воздействием водяного столба высотой 4-6 см, а закрываются за счет собственного веса.

Помимо указанных двух основных разновидностей, набирают популярность универсальные устройства. В них располагается гидрозатвор. Но предусматривается и воздушная прослойка при высыхании водного слоя.

Как выбрать трап

При выборе данного устройства для банных помещений следует учитывать такие основные характеристики.

  1. Расположение отводящего патрубка, т. е. тип присоединения. Для горизонтального устройства необходима высота 7–10 см, а при подсоединении вертикального трапа придется подыскать пространство высотой 14–19 см.
  2. Диаметр канализационной трубы. Для типовой семейной бани чаще всего делается подвод диаметром 5 см. В больших банях с интенсивной эксплуатацией рекомендуются трубы диаметром 10 см.
  3. Пропускная способность. Этот параметр напрямую связан с предыдущей характеристикой. Так при использовании трубы 10 см скорость слива воды превышает 2,3 л/с.
  4. Внешний вид. В настоящее время предлагается огромный ассортимент трапов с различным дизайнерским оформлением. По конфигурации накладной решетки выделяется 3 основных разновидности – круглые, прямоугольные (квадратные) и угловые. Последний вариант обычно используется, когда сток расположен в самом углу помещения. Здесь он будет практически незаметен. Дизайн трапов подчеркивает рисунок расположение щелей или отверстий на решетке. Цвет изделия надо подбирать так, чтобы он гармонировал с напольным покрытием.
  5. Не менее важны размеры устройства. При выборе учитывается диаметр сливного отверстия и трубы канализации, величина пространства под полом. Трап должен прочно устанавливаться в отверстии.

Устройства делаются из металла или пластика, а также могут использоваться комбинированные конструкции. Наибольшей прочностью обладают металлические трапы, но с учетом банных условий подойдет нержавеющая сталь, алюминий или медные сплавы. Они значительно дороже пластиковых трапов, что и объясняет популярность последних. Комбинированные устройства имеют металлический корпус, а сифон и накладная решетка могут изготавливаться из пластика и дерева.

Деревянные решетки хорошо вписываются в банный интерьер, но с учетом стойкости к гниению надо выбирать лиственницу или дуб.

Особенности монтажа сухого трапа

Установка трапа в бане с использованием сухого затвора должна строиться на следующих принципах.

  1. Решетка устройства не должна выступать над напольным покрытием. Обычно она монтируется на одном уровне с полом.
  2. Пол в банном помещении должен иметь такой уклон, чтобы вся вода с его поверхности самотеком направлялась в трап.
  3. Между напольным покрытием и накладной решеткой трапа не должно быть зазоров, через которые может просачиваться вода, минуя канализацию.

Для обеспечения качественного и надежного стока важно правильно уложить под полом отводную канализационную трубу. В районе сливного отверстия она должна быть подведена на глубине, достаточной для установки трапа. Монтаж сухого трапа осуществляется после укладки отводящей трубы и заливки бетонной стяжки.

Руководство к действию.

  1. Подготовка трапа к монтажу. Для этого соединительный патрубок отрезается на нужную длину. Особенно это важно для трапа вертикального типа, где общая высота устройства определяет высоту установочного пространства.
  2. Подготовка места для монтажа. Важно сформировать посадочное гнездо в подполье так, чтобы поместился весь корпус устройства. В сухом затворе рабочий участок, необходимый для создания нужного давления водяного столба составляет от 3 до 7 см, что нужно учитывать при подготовке места.
  3. Установка корпуса трапа и соединение его с канализационной трубой. Фиксация его в подготовленном гнезде.
  4. Проверка срабатывания элемента затвора, для чего в открытый корпус заливается вода.
  5. Установка и герметизация накладной решетки. Стык с бетонной стяжкой заполняется клеевой массой или цементным шпаклевочным раствором.
  6. Укладка финишного покрытия пола (плитка, деревянный настил и т. д.). Решетка трапа выравнивается с поверхностью финиша. Для этого кладку керамической плитки начинают от сливного отверстия.

Трап с сухим гидрозатвором можно сделать своими руками. В качестве запорного элемента используется пластиковый шарик. Диаметр его подбирается так, чтобы шарик плотно перекрывает сливное отверстие. Таким образом изготавливается устройство поплавкового типа. Поток воды будет приподнимать шарик, но после ее слива он снова займет свое место. Для создания давления достаточно высоты столба порядка 4–6 см.

Декоративную накладную решетку лучше сделать из дерева. Подготавливается деревянная пластинка толщиной 10–15 мм нужного размера. В ней просверливаются многочисленные отверстия или делаются щелевидные прорези.

Если при эксплуатации зимой в таком самодельном устройстве шарик примерзает к корпусу, то достаточно предварительно налить немного горячей воды.

Тонкости установки водяного трапа

Если рассматривать водяной затвор, то для бани с частым использованием его можно считать привлекательным вариантом, устраняющим все запахи из канализационной системы. В таком трапе важно, чтобы в специальной полости корпуса всегда находилась вода, которая и создает гидрозатвор. Монтажные работы по установке водяного трапа принципиально не отличаются от монтажа сухого «собрата». Подготавливается гнездо в подполье над сливным отверстием, в котором и устанавливается корпус устройства. Различие заключается в формировании гидрозатвора.

Выделяется 2 основных типа таких элементов.

  1. Гидрозатвор коленного, или U-образного типа. В нем труба (металлическая или пластиковая) изгибается в виде буквы U, что дает возможность в нижней части формировать водяную пробку. Для нормального функционирования такого затвора нижняя его точка должна располагаться на 4–5 см ниже канализационной, отводящей трубы.
  2. Бутылочный тип затвора. Такой гидрозатвор аналогичен сифону, используемому в мойках и раковинах. Столб воды формируется в цилиндрическом стакане. Для создания отстойника нижняя часть стакана опускается ниже уровня подведения канализационной трубы.

При изготовлении водяного трапа своими руками чаще используется коленная разновидность. В этом случае берется отрезок металлической или пластиковой трубы диаметром порядка 32-50 мм и длиной 40–60 см. Труба изгибается в форме U, причем сверху отгибается отвод для присоединения к канализационному отводу. Второй конец сохраняет вертикальное направление. В него вставляется воронка трапа.

Важным условием надежной работы устройства является герметизация стыков. В вертикальном соединении достаточно, чтобы верхний патрубок входил внутрь нижней трубы, а для надежности можно установить резиновый уплотнитель. При горизонтальном сочленении важно обеспечить герметичность стыка. Металлические элементы стыкуются путем сварки или с помощью резьбового соединения с использованием муфты.

Пластиковые детали соединяются горячим способом. Для этого устанавливается соединительная муфта из того же материала, а пластик скрепляется путем нагрева строительным феном или паяльной лампой. При монтаже гидрозатворов важно предусмотреть возможность очищения застойной зоны от мусора и ила. Особо это актуально для гидрозатворов бутылочного типа. В таких конструкциях в нижней части должен быть предусмотрен соответствующий доступ.

Трап в парилке и моечном отделении бани считается важным элементом сточной системы. Он помогает отвести потоки воды с напольного покрытия и защитить помещения от запахов из канализации. Такие устройства можно приобрести в готовом виде или сделать своими руками. Важно правильно подобрать конструкцию, чтобы вода могла свободно выводиться в сточную систему, но при этом не нарушался дизайн оформления бани.

poparimsya.online

виды, особенности, критерии выбора, порядок монтажа

Множество людей предпочитают создавать свой дизайн ванной комнаты. Сейчас можно отойти от обычных моделей душевых кабин и ванн, создать оригинальную кабину для душа, необычной формы и отделки. Самостоятельно создать поддон не является слишком сложной задачей, но чтобы все работало без сбоев необходимо оборудовать канализационный слив. В этом поможет канализационный трап, который необходимо правильно установить в полу.

Виды и особенности канализационных трапов

Эти детали могут различаться по разным признакам, в первую очередь разделить их можно по материалу, из которого трапы могут быть изготовлены. Каждый из них имеет свои особенности, плюсы и минусы, также различается предназначение:

  • Пластиковый канализационный трап имеет большую популярность и используется во многих санитарных помещениях. Трап способен выдержать большую нагрузку, устойчив к агрессивным средам. Он имеет небольшую массу, что значительно упрощает процесс монтажа. Полимеры трапа весьма долговечны, просты в уходе и эксплуатации. Такой трап будет снабжен сифоном, это обязательный элемент, который не пропускает неприятные запахи в помещение из канализации. Решетка, которая находится в верхней части трапа, предотвращает проникновения крупных частиц в канализационный сток.
  • Трап канализационный из чугуна устанавливают только на промышленных предприятиях. Он имеет очень большой вес, что значительно усложняет монтаж. К плюсам такого трапа относится его очень высокая износостойкость и большая пропускная система. Сейчас определенные фирмы выпускают такие трапы с возможностью регулировки его высоты в соответствии с полом, кроме этого они становится более компактными, а большой ассортимент позволяет выбрать наиболее подходящий вариант. Такие трапы можно использовать не только в душевых кабинах, но и в бассейнах, туалетах, профильных лабораториях и так далее. Чугунный трап способен выдержать самые тяжелые условия функционирования.
  • Нержавеющая сталь для изготовления трапов используется часто, обычно такие изделия устанавливаются в помещениях с повышенными санитарными нормами. Весь корпус изделия, решетка и крышка выполнены из стали, что позволяет легко чистить и просто монтировать устройство. Чаще всего такие изделия устанавливают в больницах, местах общественного питания, детских садах и так далее.

Трапы могут отличаться и по другим критериям:

  • Вертикальный трап имеет большую пропускную систему, но благодаря этому необходимы специальные условия для монтажа.
  • Горизонтальный трап можно использовать во всех помещениях, независимо от этажности здания, они применяются гораздо чаще.

Также изменяется размер трапа, его высота в зависимости от модели и варьируется от 75 мм до 180 мм. Форма трапа, а точнее, его верхней решетки может быть круглой, квадратной или прямоугольной.

Все трапы имеют схожее строение, которое включает в себя следующие элементы:

  • корпус трапа;
  • элементы для герметизации, обычно прижимные;
  • уплотнитель;
  • сифон, может быть оснащен гидрозатвором, сухим или механическим затвором. Последний вариант можно устанавливать только в нежилых помещениях или на открытом воздухе;
  • лицевая панель — решетка.

Критерии выбора трапа

Выбор трапа — это ответственная задача, так как выполнять его демонтаж крайне сложно. Чтобы заменить уже установленный трап придется разбирать покрытие пола и снимать стяжку. В первую очередь при выборе изделия учитывается его размер, обычно он определяется исходя из среднего объема стоков. В душевую кабину обычно подходят трапы среднего размера с хорошей пропускной системой.

Материал трапа не имеет большого значения, чаще всего используется пластик. Но можно остановить выбор и на нержавеющей стали, она не поддается коррозии, долговечна и надежна. Тяжелые чугунные конструкции в квартирах обычно не устанавливаются. Очень важным является диаметр и направление отвода сточных вод.

Для выбора трапа с последующей установкой в душевую систему можно выделить оптимальные характеристики, но некоторые моменты нужно учитывать в индивидуальном порядке.

  • Встроенный сифон— это обязательное требование ко всем трапам, установленным внутри жилого помещения.
  • Пропускная способность не должна быть менее 1,2 литра в секунду.
  • Наличие уплотнителей;
  • Решетки могут выдержать различные степени нагрузки, в данном случае она должна быть рассчитана на класс А.
  • Конструкция трапа должна предусматривать регулировку его глубины исходя из высоты покрытия пола.
  • Трап должен иметь втулочное сечение аналогичного диаметра, что и канализационный трубопровод, обычно 110 мм, это касается вертикального слива. Для горизонтального обычно диаметр — 50 мм.
  • Присутствие инструкции монтажа всегда приветствуется.

Технология монтажа канализационного трапа

Самым первым и важным условием для монтажа любого трапа является наклон напольного покрытия. Он должен быть сделан таким способом, чтобы сточные воды могли постепенно и с легкостью попадать в слив. Обычно трап устанавливается на месте душевой кабины, поэтому многие отделку пола выполняют именно кафельной плиткой. Правила монтажа канализационного трапа, что необходимо соблюдать:

  • Решетка трапа должна находиться на одном уровне с верхним покрытием пола.
  • Отделка пола начинается непосредственно от трапа, плитку нужно укладывать от него к стенам.
  • Все швы между кафелем должны быть не более 2 мм.
  • Их затирка производится только влагостойкая.

Установка трапа имеет свою последовательность:

  • Разметка всегда делается в первую очередь, где будет установлен трап и как проходит канализационная система отвода стоков.
  • Уклон отводной трубы должен быть не менее 1 мм на 1 м.
  • При установке сливной воронки в квартире, стяжка убирается.
  • Трап необходимо прикрепить к канализационной трубе.
  • Нужно отрегулировать его высоту, всегда учитывается будущее напольное покрытие.
  • Важно проверять, достаточным ли является уклон трубы.
  • Все соединения и места стыков с трубой нужно тщательно загерметизировать.
  • Выполняется настилка гидроизоляции.
  • Теплоизолятор необходимо разместить вокруг трапа.
  • Растяжка заливается, но в процессе работ необходимо контролировать уклон трубы.
  • После всех работ выравнивается поверхность сырого бетона.
  • Укладывается плитка.

Этот вариант установки трапа позволяет сохранить высоту пола в ванной наравне с другими помещениями, поэтому работа достаточно трудоемкая. Можно пойти другим, более простым путем, необходимо соорудить настил из деревянного или железного каркаса, главное, чтобы он был прочный. Далее осуществляется монтаж отвода от трапа к канализационной трубе, важно также выдерживать уклон.

Возвышение делается посредством сооружения стяжки, необходимо выполнить монтаж опалубки, положить гидроизоляционный материал и армирующую сетку. Трап устанавливается так, чтобы его уровень был чуть выше опалубки, то есть наравне с облицовочным материалом. Далее выполняется заливка бетоном, всегда нужно контролировать уклон трубы. После его застывания, опалубка разбирается, выполняются отделочные работы.

Установить трап самостоятельно — это не совсем простая задача, но справиться с ней сможет каждый. Важно точно соблюдать правила монтажа канализационного трапа и последовательность работ.

Видео установки трапа в душе

Оцените статью: Поделитесь с друзьями!

septik.guru

Слив трап для душевой кабины. Правила монтажа изделия. Что собой представляет трап

Сливной трап нужен для быстрого отвода напольной воды, образующейся в результате работы душа, в канализационную трубу. Для монтажа такого устройства в душевую кабину обычно основным параметром, после внешнего вида, является его размер. Длина выбираемой модели должна помещаться внутри бокса и иметь небольшие зазоры (приблизительно по 3 см) с каждой стороны. Здесь мы говорим о сливных трапах для душа из Чехии Алкапласт, изготовленных из металла, выполненных в прямоугольной форме. В данных моделях имеется юбка, которая выступает во все стороны на 3 см. Предназначается она для герметизации сливного блока с гидроизоляционным внутрипольным покрытием. Длина душевого лотка указывается без учёта этой юбки, то есть длина – это видимая часть, фактически она равна длине решетки.

Высота сантехнического сливного трапа

Высота чаще всего регулируется. Это осуществляется либо специальными ножками, которые работают как выравниватели положения плоскости по горизонту. Либо за счёт укорачивания верхней вставной части в пластиковых квадратных трапиках. Оба этих метода ограничены минимальным размером высоты самого блока (сифона и приемной части). Советуем обращать особое внимание на минимальную высоту трапа для душевой кабины. При низких потолках в квартире или другом ограничении на подъём пола для монтажа внутрь него блока трапа – необходимо выбирать модели с наименьшей возможной высотой.

Подбор затвора на сантехнический сливной трап

Тип затвора – один из пунктов при подборе сливного механизма. Существуют модели не имеющие какого либо затвора. Мы не советуем приобретать такие устройства, если ваша канализация не оснащена дополнительным сифоном, иначе весь запах пойдёт наружу.

Основные типы затворов:

  • -мокрый затвор
  • -сухой затвор
  • -комбинированный затвор

Для квартиры наиболее предпочтителен мокрый, как не требующий обслуживания. Сухой вариант устанавливается в местах, где возможны минусовые температуры. При таком типе вода внутри сифона не скапливается, а неприятный запах отсекает маленькая дверца внутри сифона. Однако она может со временем обрасти всякого рода отложениями и будет хуже удерживать запахи. Комбинированный затвор, который используется например в – совмещает в себя и мокрый и сухой вариант. Однако это уменьшает пропускную способность сливного трапа для душа, но устанавливает дополнительную защиту на случай пересыхания воды вследствие вашего долгого отсутствия.

Сливной трап

(прямой слив)

Цвет черный.Производительность 100л/мин

Материал: корпус, решетка и верхняя рабочая поверхность – полипропилен

Сливной трап

(прямой слив)

Цвет: черный.Производительность 100л/мин

Канализационный сифон

KVB DN 110 C KVB DN 110 N

Цвет черный,нержавейка.Производительность 100л/мин

Материал: полипропилен

Регулируемая высота

Сливной трап

для дождевой воды

Цвет черный.Производительность 400л/мин

Материал: полипропилен

Конструктивное исполнение: обратный клапан, дополнительный сетчатый фильтр

Сливной трап

для дождевой воды

Цвет черный.Производительность 500л/мин

Материал: полипропилен

Конструктивное исполнение: обратный клапан, дополнительный сетчатый фильтр

Сливной трап (боковой слив)

PVB 100x100/DN 50 B

PVB 100x100/DN 50 N

Цвет В- белый, N- нержавеющая сталь

Материал: корпус - полипропилен, решетка и верхняя рабочая поверхность - нержавеющая сталь

Регулируется по высоте

Сливной трап (прямой слив)

PVB 100x100 PR/DN 50 B

PVB 100x100 PR/DN 50 N

Цвет: В –белый. N – нержавеющая сталь

Производительность 50-55л/мин

Материал: корпус - полипропилен, решетка и верхняя рабочая поверхность - нержавеющая сталь

Регулируется по высоте

Сливной трап (прямой слив)

PVS 122х 122PR/DN 50N

PVS 122х 122PR/DN 110N

Материал: корпус - полипропилен, решетка и верхняя рабочая поверхность - нержавеющая сталь

Регулируется по высоте

mirhat.ru

как сделать слив своими руками + фото и видео

Покупку дорогостоящей душевой кабины вместе с поддоном можно и не делать. С функцией сбора и отвода воды в канализацию хорошо справляется правильно установленный трап для душа. Такая конструкция выполняется в общих красках интерьера ванной и декорируется плиткой, которая уложена на пол. Благодаря этому трап не бросается в глаза.

Основные достоинства

Трап для душа — это конструкция из декоративной решетки, водоприемной воронки и сифона, которая собирает и отводит воду с пола в душевой или ванной комнате. Каждый элемент конструкции выполняет свои функции:

  • Решетка – фильтрует воду от мусора больших размеров, который может засорить канализационную трубу.
  • Водоприемная воронка – выводит воду в канализацию.
  • Сифон – создает водный или воздушный барьер для проникновения неприятных запахов из канализации.

Основные преимущества трапа для душа такие:

  1. Можно сделать душевую любого размера, а не ориентироваться на предложения в магазине.
  2. Трап сделанный своими руками точно подойдет под общий стиль интерьера.
  3. Всегда есть возможность установить дополнительные опции (откидной стул, «тропический душ»).
  4. В отличие от производственных поддонов, слив сделанный из бетона и керамики прослужит много десятилетий без изменений и повреждений.
  5. Можно соорудить в любом удобном уголке комнаты.

Внешний вид стандартного душевого трапа

Виды душевых трапов

Ассортимент строительных магазинов предлагает большой выбор трапов для душа. Они отличаются формой сливной решетки, общей конструкцией и высотой. Рассмотрим основные виды по форме решетки:

  • Квадратные.
  • Прямоугольные.
  • Треугольные.

Решетку изготавливают из высококачественного материала, который противостоит коррозии, поскольку элемент постоянно находиться под воздействием воды разной температуры и химического состава, включая и чистящие вещества.

По конструктивным особенностям выделяют:

  • Точечные трапы – устанавливаются в центре душевой либо со сдвигом к одной из стен. В таком случае нужно сделать уклон с четырех сторон, чтобы вся жидкость собиралась в одной точке.
  • Угловой – размещается в одном из углов, а уклон делают в двух плоскостях от стены и от центра.
  • Пристенный – располагается вдоль одной из стен, а скос пола только к этой стене.
    Высоту трапа подбирают с учетом высоты потолков в комнате. Чем больше размер элемента, тем выше нужно поднимать пол для качественного отведения воды, ну а это значит, что срезается высота потолка.

Совет. Лучше покупать такой душевой трап для душа, высоту которого можно регулировать самостоятельно.

Угловой душевой трап: удобное и эргономичное решение

Материалы для выполнения работ

Перед началом работ важно запастись всеми необходимыми инструментами и материалами. Все что куплено на скорую руку обычно не отличается хорошим качеством. А при сооружении такой конструкции экономить не стоит. И так, понадобятся:

  1. Трап для душа.
  2. Материалы для обустройства опалубки.
  3. Перфоратор с насадкой для замеса раствора.
  4. Цемент.
  5. Песок.
  6. Емкости для раствора.
  7. Направляющие для создания уклона.
  8. Правило.
  9. Плитка.
  10. Клей для плитки.

Сооружение трапа своими руками

Нет никаких проблем поставить душевой трап в частном доме, особенно если такой план пришел еще на стадии строительства. Элемент помещают в пол комнаты с учетом необходимого уклона. Потом все закрывается плиткой, которая подобрана для отделки всей ванной комнаты.
Что касается многоквартирных домов, то тут нужно будет потрудиться. Пол нужно будет поднимать на 10-15 см. Чтобы своими руками соорудить слив в полу придерживаются следующего плана:

  • Выбирают удобное место для расположения трапа. Лучше сделать так чтобы плитку, которая потому будет укладываться не пришлось подрезать. Для этого отмеряют расстояние кратное размеру плитки с зазором на швы.

    Примерная схема зависимости высоты стяжки от вида трапа

  • Подключают трап к канализационным трубам.
  • Из гипсокартона, обрезной доски или других подручных материалов делают опалубку для трапа.
  • На этом этапе можно дополнительно утеплить место, отведенное под трап. Для этого используют плиты экструдированного пенополистирола или пенопласт плотностью 35 кг/м3 и больше. Подойдут плиты толщиной 5 см.
  • Выбранное место заполняют бетоном. Уровень должен доходить до трапа. Если был уложен теплоизоляционный материал, то бетон не используют, а сразу переходят к следующему этапу.
  • Из гидроизоляционного материала нужно вырезать уплотнитель для фланца. Размеры прокладки должны быть больше фланца. Внутри вырезается отверстие. Уплотнитель прикручивается к фланцу.
  • Когда стяжка подсохнет ее тоже покрывают гидроизоляцией, так чтобы края заходили на стену. Перед укладкой не забыть вырезать отверстие для фланца.
  • Теперь нужно установить сифон в трап. Декоративную решетку лучше заклеить скотчем. Это позволит избежать попадания в слив раствора или других строительных элементов, которые могут вызвать засор системы.
  • Снова делам раствор и заливаем в опалубку, и формируем необходимый скос пола. Чтобы сделать плавный уклон и при этом сильно не заморачиваться можно приобрести в магазине специальные профили. Их устанавливают соответственно выбранной конструкции слива.

Совет. Чтобы вода не скапливалась в одном месте, а точно стекала к трапу, необходимо делать уклон 1см на 1 метр заливки.

  • Раствор нужно выровнять по направляющим. Через некоторое время проводят затирку поверхности. Потому оставляют до полного высыхания. Второй слой раствора не должен доходить до края сифона на толщину плитки вместе с клеем.

Финальные штрихи

После того как раствор высох можно приступать к укладке плитки. Лучше всего начинать работу от слива. Если элемент имеет прямоугольную форму, то подрезать плитку не нужно, а небольшие детали возле стены не так заметны.

Популярные модели трапов, представленные на рынке

Для затирки швов между плитками лучше выбирать влагостойкие смеси в тон декоративной отделки. Стык трапа и плитки нужно обработать силиконовым герметиком, что убережет от протечек и дальнейшего разрушения всей конструкции. Для того чтобы разобраться с процессом установки трапа более подробно можно посмотреть видео.

Как и где расположить слив в полу под плитку вроде понятно и ничего сложного тут нет. Но вот как правильно выполнить декоративную отделку чтобы все выглядело максимально эстетично? Для подбора подходящего интерьера можно ознакомиться с фото в интернете.

Тем, кто не уверен в своих силах стоит воспользоваться услугами профессиональных дизайнеров. Они подберут вариант максимально подходящий по всем требованиям клиента. Начиная от расположения слива и заканчивая мельчайшими декоративными деталями.

Видео: Установка трапа для душа

remodelo.ru

Трап канализационный: виды, характеристики, особенности

Любая канализационная система имеет отверстия для стока воды, которые традиционно закрывают с помощью специальных элементов – трапов. Эти изделия повсеместно используют в жилых и нежилых помещениях.

Трап канализационный с гидрозатвором выполняет несколько функций:

  • отводит воду;
  • отфильтровывает крупные загрязнения;
  • препятствует проникновению неприятных запахов.

Виды и устройство канализационных трапов

Трапы изготавливают из чугуна, нержавеющей стали или пластика.

Все эти сантехнические изделия могут иметь различное устройство и размеры, но существует определенный набор деталей, из которых они состоят:

  1. Корпус. Представляет собой трубку с уширением в верхней части, напоминающим воронку и выполняющую роль водоотвода.
  2. Лицевая панель (решетка). Является декорирующим элементом конструкции, одновременно выполняющим роль фильтра.
  3. Сифон. Предназначен для предотвращения проникновения запахов, встречается трех видов: с сухим затвором, механическим и гидрозатвором.
  4. Уплотнитель.
  5. Прижимные элементы.


По типу установки трапы бывают горизонтальные и вертикальные. Первые используются чаще, так как обеспечивают более удобный отвод воды. Однако вертикальные имеют значительно большую пропускную способность.

Форма трапов может быть: круглой, квадратной, прямоугольной и др. Диаметр сливного отверстия тоже бывает разным. Для установки на улице их изготавливают из наиболее прочного материала – чугуна.

Как правильно выбрать трап

При выборе сантехнического трапа важно обращать внимание на тип затвора. Если необходимо оформить отверстие для стока в помещении, где слив воды выполняется часто, оптимальный выбор – сифон с гидрозатвором. При редком сливе будет достаточно сухого затвора. Изделия с механическим затвором монтируют в нежилых помещениях.

Важный критерий выбора – направление отвода и его диаметр. Трапы для душа горизонтальной установки оснащаются прямыми или косыми отводами. Вертикальные – направленными вниз. В жилых домах рекомендуется устанавливать душевой трап с диаметром водоотвода 50 мм, их пропускная способность составляет 0,7 л/с. Этого достаточно для бесперебойной работы канализационной системы.

В общественных помещениях потребуются изделия с диаметром отвода 100 мм с пропускной способностью 2,1 л/с. В этих условиях традиционно монтируют трапы из нержавеющей стали.

Особенности канализационных трапов

Пластиковые

Изделия, изготовленные из пластика, устойчивы к агрессивным средам, обладают небольшим весом, долговечны и легко моются. Они пригодны для установки в любых санитарных зонах, в квартирах и частных домах.

Пластиковые канализационные трапы оснащены декоративными решетками, которые бывают съемными и несъемными.

Высота изделия чаще всего составляет от 75 до 180 мм. Форма и узор решетки может быть разной. При монтаже важно учесть, чтобы сливной трап для душа был установлен вровень с полом.

Из нержавеющей стали

Трапы канализационные из нержавеющей стали устанавливают в помещениях, к которым предъявляются высокие гигиенические требования. Эти сантехнические изделия актуальны для медицинских и оздоровительных учреждений, предприятий питания, детских учреждений, бассейнов и др. Из нержавеющей стали изготавливают не только корпус, но и декоративную решетку.

Чугунные

Чугунные трапы самые массивные из этой серии сантехнических изделий. Они используются в помещениях с жесткими условиями эксплуатации.

Увесистые чугунные конструкции нелегко установить, но они просты в уходе и обладают самой большой пропускной способностью.

Из чугуна чаще всего изготавливают канализационные трапы с гидрозатвором. Из большого ассортимента этих сантехнических изделий можно выбрать оптимальное по дизайну и пропускной способности.

Трап чугунный устанавливают в туалетах, прачечных, бассейнах, душевых, профильных лабораториях и других помещениях.

stroyusnulya.com

современное решение для ванной комнаты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

  • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
  • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
  • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

  • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
  • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
  • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
  • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
  • затирка межплиточных швов влагостойкой затиркой;
  • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

  • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

  • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
  • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
  • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
  • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
  • керамическая плитка;
  • клей для плитки из расчета 5 кг на 1 м²;
  • герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

remoo.ru
