Трап для ванной – Трап для душа в полу под плитку: пошаговая инструкция по сооружению

Содержание

Как сделать трап в ванной для душа своими руками?

Современный ассортимент сантехнических приборов позволяет домовладельцам оформлять ванную комнату так, как им нравится. Это касается и функционального наполнения санузла, и внешнего вида помещения. Однако, существует всего 3 наиболее практичным и распространённых варианта обустройства помывочного места в ванной типовой квартиры: установка традиционной ванны, монтаж душевой кабины или душ со сливом в полу.

Последний вариант сейчас приобретает все большую популярность, так как позволяет существенно экономить свободное пространство внутри помещения. Если вода при мытье не собирается с помощью поддона, а стекает прямо на пол, то обязательно нужно устанавливать специальное устройство, которое называется трап, необходимое для сбора и направления в канализацию потоков.

Что такое трап и для чего он нужен?

Трап – это специальное устройство, которое устанавливают в ванной комнате, если слив воды в душе осуществляется не с помощью поддона, а прямо на пол. Оно используется для обустройства душевых открытого типа. Трапы могут изготавливаться из металла, пластика или комбинации этих материалов, они представляют собой уплощенный сифон, монтируемый прямо в пол. Это полезное устройство выполняет следующие функции:

  1. Осуществляет сбор и направление «отработанной» воды по канализационной системе. Если слив в ванной находится прямо на полу, то для сбора воды, вытыкаемой из душа, необходим трап.

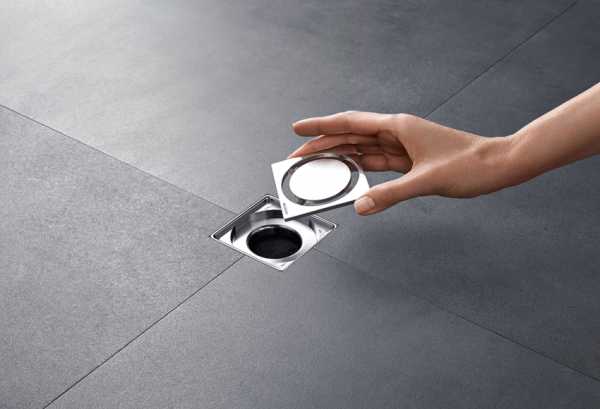

    Трап

  2. Предохраняет слив от засорения. Защитно-декоративная решетка, которая надевается сверху на трап, не дает проникать внутрь сливного отверстия мелкому мусору, благодаря чему он дольше не засоряется, а вода быстрее уходит в канализацию.
  3. Защищает от посторонних запахов. Внутри трапа находится гидрозатвор или даже сухой замок, который, действуя по принципу клапана, не дает проникать неприятным запахам из канализации внутрь помещения ванной комнаты.
  4. Оставляет возможность самостоятельно прочищения слива. При появлении затора внутри сливного отверстия из-за скапливания мелкого мусора, волос и бытовой химии трап можно легко разобрать и прочистить своими руками.

Учтите, что трапы используют не только для обустройства санузлов частных квартир, но и в общественных душевых, к примеру, бассейнах, спортивных залах или банях. Помимо своего основного предназначения это устройство может выполнять роль дополнительного сливного отверстия.

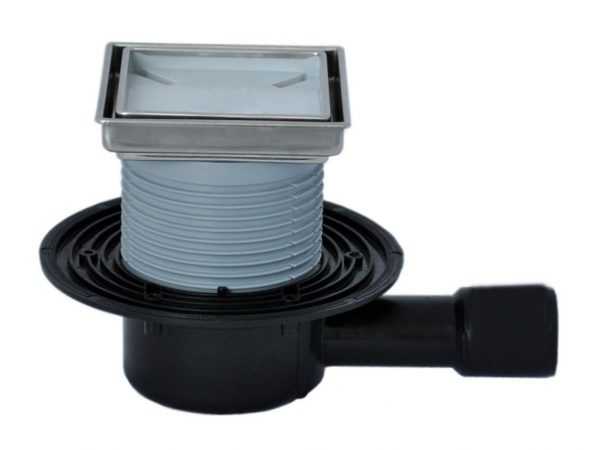

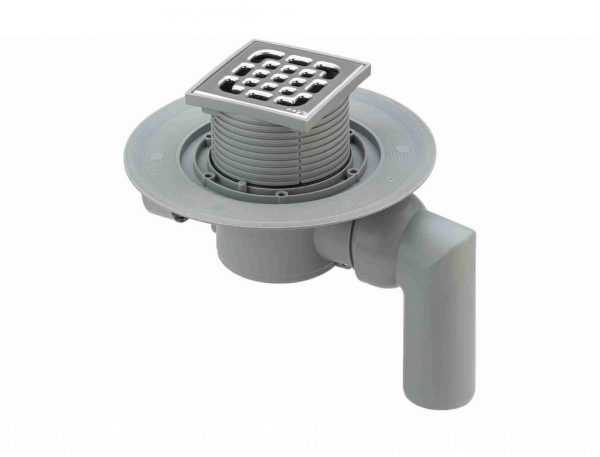

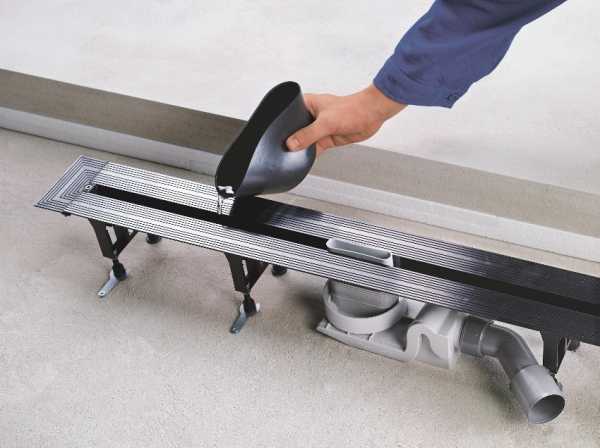

Устройство

Многие домовладельцы хотели бы отказаться от установки стандартной душевой кабинки закрытого типа, но просто не знают, как сделать слив в душе в полу эстетичным и работоспособным. На самом деле, благодаря существованию современных и функциональных трапов, это сделать достаточно просто. Конструктивно этот прибор напоминает обычный слив, устанавливаемый для ванн, и состоит из следующих компонентов:

Обратите внимание! Как видите, сливной трап для ванной имеет простейшую конструкцию, он прост в монтаже и безотказен в работе. Главное знать, как сделать пол, подготовить его поверхность к установке этого прибора, чтобы воды хорошо уходила, а не задерживалась на поверхности.

Виды душевых трапов по форме

Трапы для душа настолько разнообразны по устройству, внешнему виду и материалу, что их легко подобрать под любой отделочный материал. Правильно подобранный по цвету и форме напольный слив гармонично сливается с отделочным материалом, из которого сделан пол, а не выделяется. Поэтому установка трапа не разрушает единый облик помещения, а органично и деликатно встраивается в него. Различают следующие основные виды напольных сливов:

  1. Точечный. Трап точечного типа обычно представляет собой прибор небольшого размера с решеткой прямоугольной, круглой или квадратной формы. Наиболее популярными являются модели именно с квадратной и прямоугольной формой, которые повторяют геометрию и размер напольной керамической плитки. Они могут располагаться в любой точке помещения группой или в одиночку.

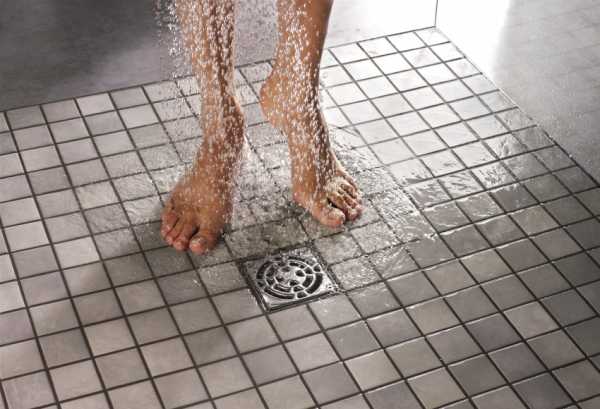

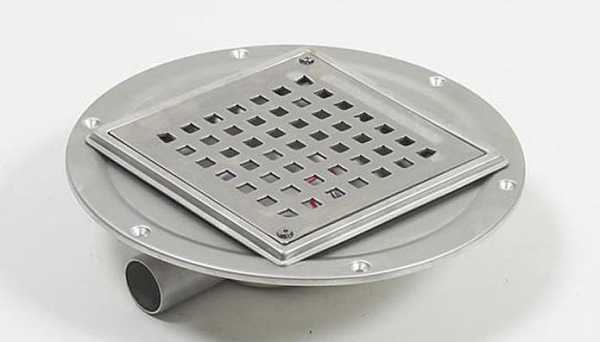

    Точечный трап

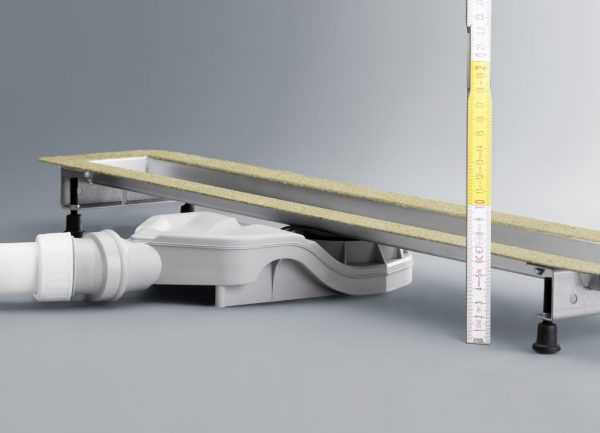

  2. Линейный. Линейным называют трап, имеющий форму узкого, вытянутого в линию прямоугольника. Он имеет больший размер, чем точечный, поэтому способен собирать и пропускать через себя больший объем воды в единицу времени. Трапы линейного типа обычно располагают в углах ванной комнаты или по ее периметру.

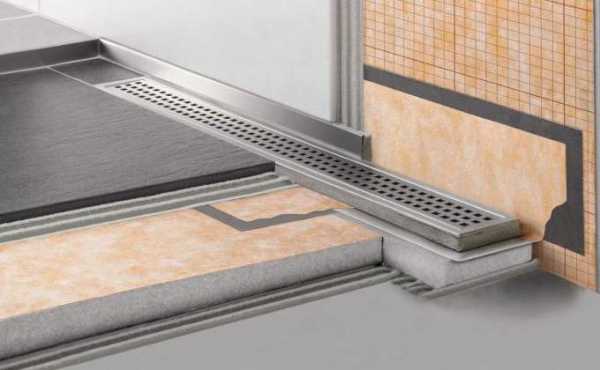

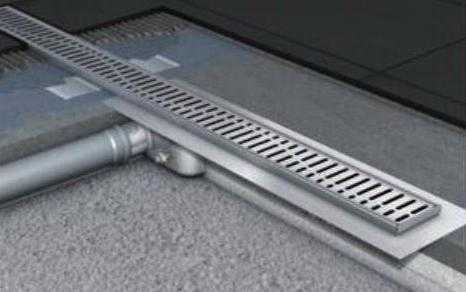

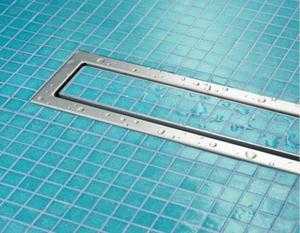

    Линейный трап

  3. Пристенный. Пристенный трап отличается от всех остальных типов, так как он устанавливается только в местах примыкания стен к поверхности пола, он более компактный и визуально незаметный.

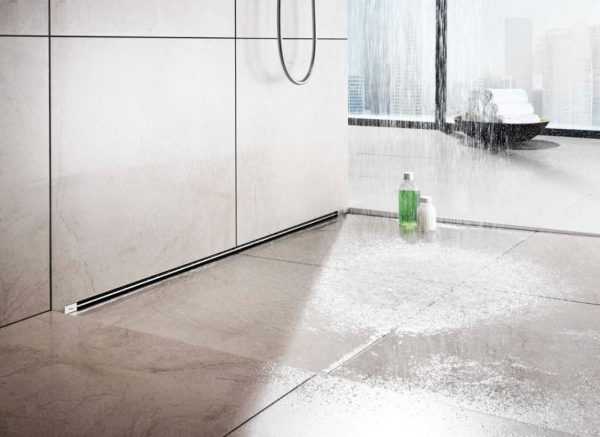

    Пристенный трап

Учтите! Чтобы напольный слив не выпадал из единого архитектурного облика помещения, важно правильно подобрать форму и вид трапа. Если для облицовки пола используется квадратная плитка, то следует отдать предпочтение моделям в виде квадрата компактного размера. Правильный выбор формы и размера прибора делает ее монтаж более аккуратным и простым.

Разновидности затвора

Трапы, устанавливаемые в пол ванной комнаты для организации слива, помимо формы и размера различаются также по внутренней конструкции. Преимущественно речь идет об устройстве затвора, препятствующего проникновению запахов из канализации внутрь помещения ванной комнаты. Наиболее распространёнными разновидностями читаются:

  • С гидрозатвором. Это более простые и недорогие модели, которые по устройству очень напоминают обычный сифон. Благодаря подпору жидкости внутри сливного отверстия таких трапов создается затвор, не пропускающие посторонние запахи из канализации внутрь санузла. Недостаток этого варианта – то, вода внутри сливной трубы может пересыхать, если промежутки между использованием душа достаточно большие. Тогда водный барьер между канализацией и сливом исчезает, и внутри помещения может неприятно пахнуть.

  • С сухим затвором. Модели с сухим затвором помимо обычного гидрозатвора, которым оснащаются все трапы из-за особенностей конструкции, имеет дополнительную затвор, работающий с помощью заслонок. Эти заслонки беспрепятственно пропускают воду, а когда слив не функционирует, они складываются под собственным весом защитно-декоративной решетки трапа, не пропуская наружу неприятные канализационные запахи.

Важно! По способу подключения различают трапы с вертикальным и горизонтальным подсоединением к канализации. Но самый важный фактор, который учитывают при выборе модели – высота прибора. От этого параметра зависит, на сколько потребуется поднимать пол ванной. Если высота маленькая, то потребуется стяжка меньшей толщины. Однако, более высокие модели имеют большую пропускную способность.

Технология установки

Многие домовладельцы не знают, как сделать трап в ванной, не прибегая к помощи профессиональных мастеров. Действительно, эта задача сложная, так как ошибки монтажа обычно ведут к тому, что вода застаивается на полу, а не уходит через слив. Ориентировочно схема установки трапа выглядит следующим образом:

  1. Сначала необходимо определить место установки трапа. Чаще всего этот прибор устанавливается посредине помещения, по углам или возле стен. При этому нужно учитывать, чтобы до трапа входило кратное количество плиток.
  2. Затем к будущему месту установки прибора подводят канализационную трубу. Чтобы вода хорошо стекала по канализации, подводящая труба должна иметь уклон хотя бы 3 мм на 1 метр длины.

  3. Затем устанавливается корпус трапа, а затем производится заливка стяжки. Обычно высота пола при этом процессе поднимается на 10-15 см, этот показатель зависит от размера конкретной модели.

  4. После этого отверстие вокруг трапа гидроизолируется с помощью жидкого гидроизоляционного материала и укрывается специальным фланцем. Далее уже можно собрать трап полностью, а затем залить еще один слой стяжки.

Важно! Чтобы вода не застаивалась на поверхности пола, а стекала через трап, необходимо придать ему уклон не менее 1 мм на метр по направлению сливного отверстия.

Видео-инструкция

dekormyhome.ru

Трап для душа в полу под плитку: какой выбрать?

В последнее время все большую популярность приобретают современные душевые кабины без поддонов. Слив воды в канализацию обеспечивается за счет вмонтированного в пол устройства, которое называется "трап для душа в полу под плитку". Какой лучше, вы поймете, прочитав эту статью. Кроме того, вы узнаете об основных особенностях и разновидностях подобных систем.

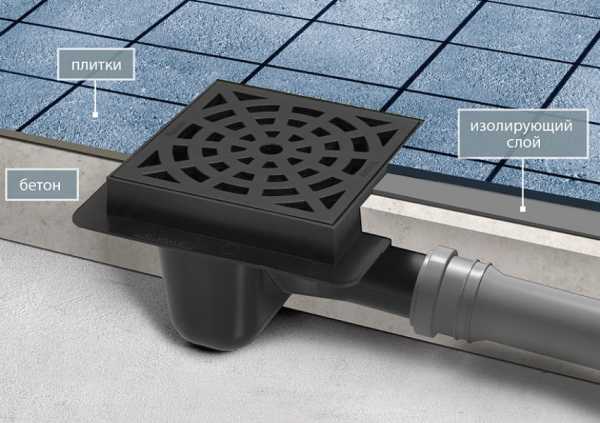

Устройство водоотводящих желобов

Трап для душа в полу под плитку представляет собой довольно сложное сантехническое устройство. Оно располагается в особом напольном отверстии и прикрепляется прямо к трубе. Данная конструкция состоит из таких элементов, как:

  • отводы с муфтами, присоединяющиеся к канализационному сливу;
  • съемная решетка, препятствующая засорению стока;
  • фланец, герметично фиксирующий гидроизолирующую мембрану;
  • сифон, создающий гидрозатвор;
  • водоприемная воронка.

Для изготовления подобных сливных конструкций используется нержавеющая сталь. Этот долговечный и экономичный материал отличается повышенной надежностью. Съемная решетка может быть выполнена не только из стали, но и из хрома, латуни и даже керамики. Они могут быть круглой или квадратной формы.

Основные функции сливного трапа

Это, простое на первый взгляд, устройство выполняет несколько важнейших задач. Трап для душа в полу под плитку позволяет сливать водный поток непосредственно в канализационный стояк. Кроме того, именно благодаря наличию этой конструкции обеспечивается герметичность стыков с полом. Установка гидрозатвора позволяет избежать появления неприятных запахов, исходящих из канализации.

Разновидности сливных трапов

На сегодняшний день выпускается несколько типов подобных устройств. Каждый из них имеет собственные преимущества и недостатки.

Наиболее простым считается трап для душа в полу под плитку с водным затвором. В данном случае функции пробки, препятствующей проникновению зловония канализации, выполняет вода. Поэтому одним из наиболее существенных недостатков использования данного устройства можно считать постоянную сырость. Во избежание развития болезнетворных бактерий вокруг него нужно производить регулярную дезинфекцию. К преимуществам подобных конструкций можно причислить сравнительно низкую стоимость.

Следующей, более дорогой и современной разновидностью является трап для душа в полу под плитку с сухим затвором. Следует сразу оговориться, что он не создает сырости, приводящей к появлению плесени и грибка. Это обусловлено тем, что вся вода мгновенно сливается в канализационную систему. Работа сухого затвора обеспечивается за счет наличия особого клапана, представляющего собой посаженный в воронку шарик. По мере наполнения трапа водой этот шарик постепенно начинает всплывать, открывая слив. После удаления воды он вновь возвращается на место, перекрывая доступ воздуха из канализационной системы. Единственным существенным недостатком подобных сливных трапов можно считать то, что со временем клапан зарастает мусором, вследствие чего нарушается его работа. Во избежание подобных сбоев его рекомендуется регулярно очищать.

На что нужно обратить внимание, покупая трап для душа в полу под плитку?

Какой выбрать, нужно решать самостоятельно, исходя из собственных возможностей и потребностей. Однако чтобы не ошибиться, необходимо обязательно учитывать несколько важнейших нюансов. Прежде всего следует обращать внимание на стоимость устройства. Не нужно экономить, ведь слишком дешевые модели отличаются очень низким качеством. Одним из самых оптимальных вариантов считается трап для душа в полу под плитку Viega. Продукция этой фирмы отличается высоким качеством и надежностью по сравнению с прочими аналогами.

Не стоит забывать о том, что именно правильно выбранный сливной трап как нельзя лучше обеспечит чистоту, сухость и отсутствие сырости в ванной комнате. Перед покупкой необходимо определиться с высотой монтажной системы. Кроме того, вам понадобится хотя бы приблизительно подсчитать расход воды. Важно, чтобы выбранная модель успевала справляться с отведением использованных стоков.

Особенности монтажа

Чтобы установить трап для душа в полу под плитку, нужно немного поднять уровень пола и создать в нем уклон, направленный в сторону слива. В процессе монтажа необходимо следить, чтобы решетка не выступала над уровнем пола. На первом этапе нужно создать пятисантиметровый теплоизоляционный слой. Для этого можно использовать пенополистирол. Поверх него рекомендуется создать четырехсантиметровую черновую бетонную стяжку, на поверхности которой впоследствии будет располагаться гидроизоляционная мембрана, необходимая для обеспечения герметичности пола.

Четвертым слоем должна стать чистовая бетонная стяжка, обеспечивающая уклон для слива воды. Поверх нее можно уложить влагостойкую керамическую плитку или другой подходящий отделочный материал.

Разнообразие дизайнерских решений

На сегодняшний день выпускаются угловые, круглые и прямоугольные сливные трапы. Первый вариант обычно устанавливается в углу помещения, поэтому он практически незаметен на общем фоне. Прямоугольные и круглые устройства можно монтировать в любой части ванной комнаты. В последнее время особой популярностью пользуются пластиковые, металлические и комбинированные модели.

Особым разнообразием отличаются съемные декоративные решетки, щели которых могут иметь различные размеры и рисунки. Весьма оригинально смотрятся трапы со светодиодной подсветкой. Украшенный таким способом точечный слив создаст неповторимую атмосферу в ванной комнате. Такой подсветкой оснащаются только круглые и прямоугольные модели. Следует оговориться, что стоимость изделий со светодиодной подсветкой будет несколько выше, чем цена стандартных сливов.

Ассортимент душевых трапов настолько широк, что любой желающий с легкостью подберет наиболее оптимальный вариант. Главное, при выборе устройства обращать внимание не только на эстетическую сторону вопроса, но и на конструктивные и технологические особенности той или иной модели.

fb.ru

современное решение для ванной комнаты – Советы по ремонту

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

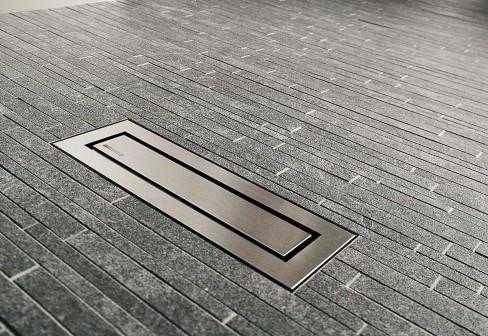

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

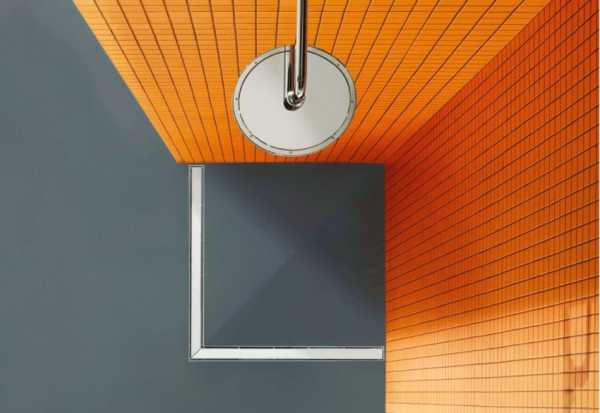

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

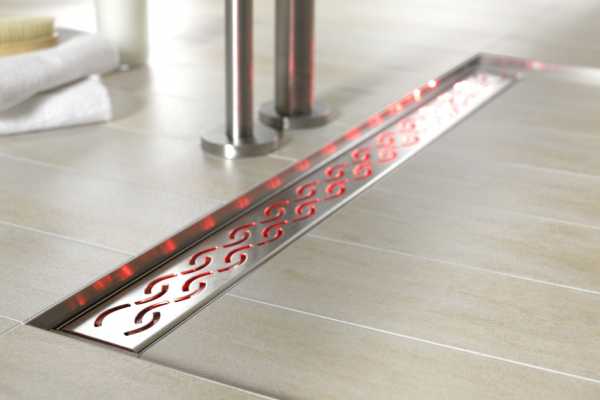

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

  • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
  • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
  • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

  • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
  • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
  • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
  • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
  • затирка межплиточных швов влагостойкой затиркой;
  • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

  • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

  • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
  • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
  • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
  • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
  • керамическая плитка;
  • клей для плитки из расчета 5 кг на 1 м²;
  • герметик, затирка.

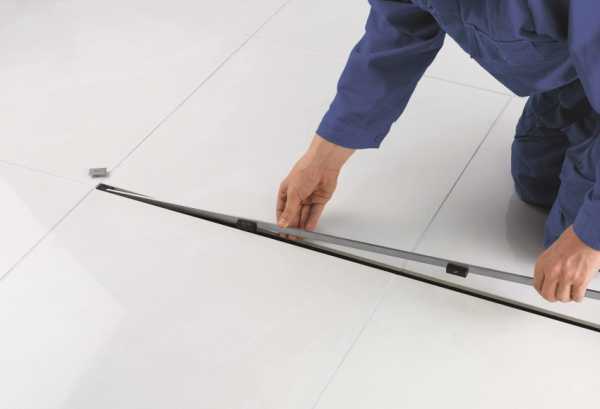

Шаг 4: укладка плитки, установка декоративной решетки трапа

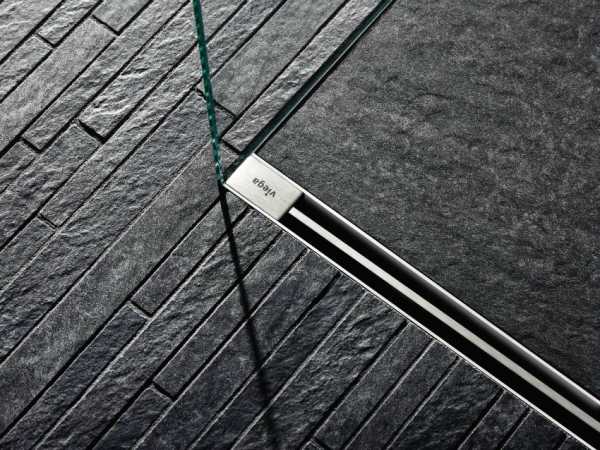

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

psk-remont.ru

виды, особенности, установка и критерии

На протяжении многих лет душ с трапом для слива в ванной комнате является мегапопулярным во многих странах Европы и Америки. У нас же, в связи с новыми тенденциями дизайна ванной и душевой комнат, только в последнее время этот вид душа завоёвывает свою популярность, и всё больше людей, особенно пожилого возраста, делающих ремонт, останавливают свой выбор на душевых кабинах без поддона.

Трапы: разновидности, назначения

Душ без поддона со сливом в полу имеет и другие преимущества:

  1. Множество вариаций на тему размеров и дизайна.
  2. Визуальный эффект расширения пространства душа.
  3. При аварийных ситуациях, неисправности сантехники либо вашей невнимательности у вас всегда будет дополнительный аварийный слив, который спасёт вас и ваших соседей от потопа.
  4. Гораздо проще становится уход за душевой кабиной, так как поддона у вас нет.

Единственным минусом душевой со сливом в напольной плитке будет отвод воды в канализацию, так как сделать сток в полу – довольно-таки сложно по сравнению с обычным выводом воды.

Виды отвода воды в душевой кабине

Сейчас существуют два вида отвода воды с пола – это трап и канал. Их различие лишь в водоприёмнике, точнее, в его форме. Трап представляет собой решётку в форме прямоугольника или квадрата, а канал — это удлинённый лоток возле душевых шторок. На сегодняшний момент более распространён такой отвод воды с помощью трапа.

Строение трапа

Эта система включает в себя трубу, через которую вода уходит в канализацию, сифон и решётку непосредственно для слива в полу. Располагаться трап может сразу при входе в кабинку также по её центру либо в любом другом месте, главное, сразу запланировать и сделать наклон для оттока воды. Помимо основной функции отвода воды в канализацию, с помощью трапа герметизируют стык с полом, фильтруется сток от мусора и соответственно защищает от засоров канализацию. Также вы в любое время можете произвести ревизию системы водоприёмника.

Изготавливаются трапы из стали, имеющей антикоррозионное свойство или металлопласта (очень прочного пластика). По конструкции это воронка, принимающая воду с фланцем и мембраной непроницаемой для воды. Воронка соединена с сифоном, фильтрующим мусор с помощью решётки и выполняющим свойство гидрозатвора. Уже из сифона вода сливается в трубу канализационной системы. Находящиеся на трапе и в сифоне решётки легко снимаются при необходимости ревизии и последующей очистки всей системы.

До покупки трапа необходимо определиться, подойдёт ли он по высоте к вашему полу, не имеет ли дефектов и сколов, проверить исправность крепежа. Дополнительно купить трубы и муфты соответствующего размера и диаметра.

Виды трапов

Рассмотрим два основных вида душевых трапов:

  1. С водным затвором. Они проще и соответственно более распространены, имеют низкую стоимость и в них пробкой, препятствующей запаху из канализации, является сама вода. Однако этот вид подразумевает много недостатков, таких как сырость, приводящая к образованию плесени на дверцах душевой кабинки, образование различных микробов, необходимость периодической дезинфекции помещения.
  2. С сухим затвором. В этом виде вода в полной мере уходит по трубе в канализацию, и не способствует росту грибка, микробов и плесени. Специальный клапан — это обычный шарик, находящийся в воронке и всплывающий благодаря своей лёгкости, открывая отверстие в сливе, когда в трап поступает вода. И шарик садится на место, препятствуя выходу из канализации воздуха, когда вода покидает трап. Однако и тут есть свои недостатки – с течением времени сам шарик зарастает мусором и перестаёт выполнять свою функцию. Также необходима чистка и профилактика стока, как и в предыдущем виде.

Монтаж душа с трапом

Сначала нужно понять, какая будет толщина каждого слоя пола в ванной комнате. Определим нижнюю точку пола по высоте самого трапа, так как он не должен быть выше пола. Потом определим где именно будем устанавливать, так как он должен находиться в соответствии с уровнем пола. Но если речь идёт о простой душевой кабинке слив можно устанавливать где угодно, но обычно это делается в углу.

Прокладка канализационной трубы и соединение её с концом трапа. Это элементарная работа, которая заключается в прокладывании к месту, где будет находиться слив, трубы и на её конец с помощью специального уплотнителя, крепится трап. Очень важно правильно зафиксировать его, это делается с помощью быстрозастывающего раствора типа алебастра. Хорошо закрепить нужно, чтобы при заливке стяжки, она сохранила своё положение, и не получилось наклона, который приведёт к засорам трубы.

Далее, надо заняться стяжкой пола. Для установки трапа нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды. Делается разуклонка просто главное правильно расставить маяки. Рассмотрим самый распространённый пример, когда слив расположен по центру помещения. Берём трап за самую нижнюю точку стяжки и переносим её на стены уровнем, потом полученную отметку поднимем на 15— 20 мм — исходя из площади помещения.

Возьмём нити и протянем их от одного угла комнаты к другому углу трапа. В результате мы получим четыре нити, напоминающие грани перевёрнутой пирамиды. Установим маяки к этим нитям, но поставим их не в четырёх направлениях, а не в одном. И соответственно заливаем не одну плоскость, а четыре, отделённые друг от друга нитями. Маяки устанавливаем вдоль стен, которые служат основой грани пирамиды. Заливка стяжки проходит по очереди – от первой грани до четвёртой. Если помещение большое — таких граней может быть больше, но в основном это стандартные четыре плоскости.

Устанавливается трап в бетонную стяжку так, чтобы получился оптимальный наклон всего пола в душевой комнате, но не был выше керамической плитки. Напольная плитка в ванной комнате, не должна впитывать воду больше чем на 1,5% своей массы, тогда как у обычной плитки этот показатель может быть и 11%. Также плитка не должна быть гладкой, чтобы исключить возможность поскользнуться на мокром полу. При креплении плитки используют клей, создающий крепкое соединение плитки с полом, и не разрушающейся в условиях влажности. Между плитками швы затираются водостойкими затирками.

stoki.guru
