Трехфазный счетчик электроэнергии – Счетчик электроэнергии трехфазный: особенности и подключение

Содержание

Подключение трехфазного счетчика: схема, разновидности и особенности

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

  • множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
  • Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

  • Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
  • Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
  • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
  • Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

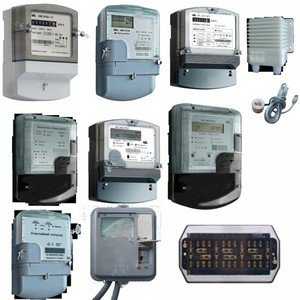

Виды трёхфазных счётчиков

Различают всего три вида трехфазных счетчиков

  1. Счетчики прямого включения, которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
  2. Счетчики полукосвенного включения требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
  3. Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

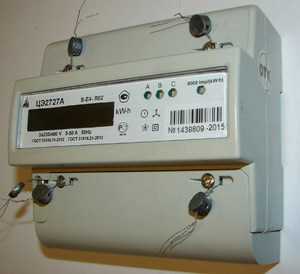

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

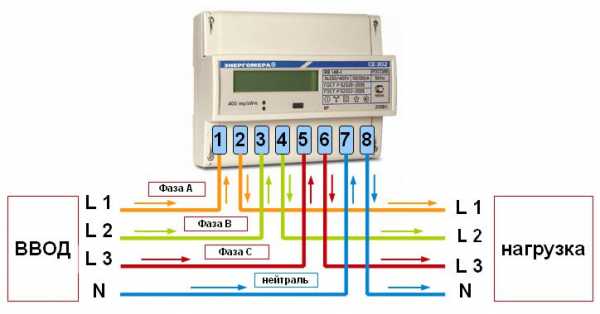

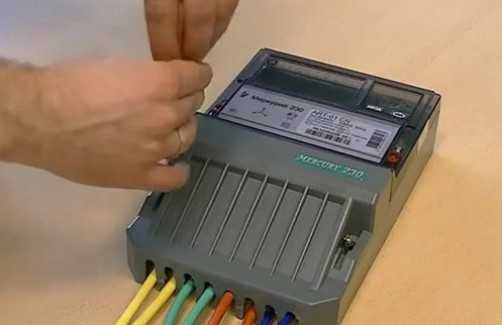

Порядок подсоединения проводов (указано слева направо):

  1. провод 1: желтый — вход, фаза А
  2. провод 2: желтый — выход, фаза А
  3. провод 3: зеленый — вход, фаза В
  4. провод 4: зеленый — вход, фаза В
  5. провод 5: красный — вход, фаза С
  6. провод 6: красный — выход, фаза С
  7. провод 7: синий — ноль, ввод
  8. провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

  • Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
  • Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
  • Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

  • значение номинальной частоты: 50Гц
  • значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

  • значение номинального-максимального тока: А, 5-10, 5-50, 5-100
  • максимальное значение полной мощности, потребляемой током: до 0,2ВА
  • включение: трансформаторное и непосредственное
  • регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

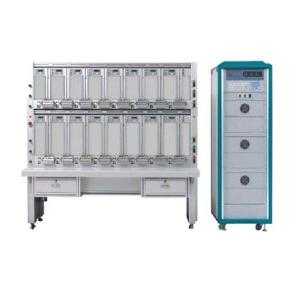

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

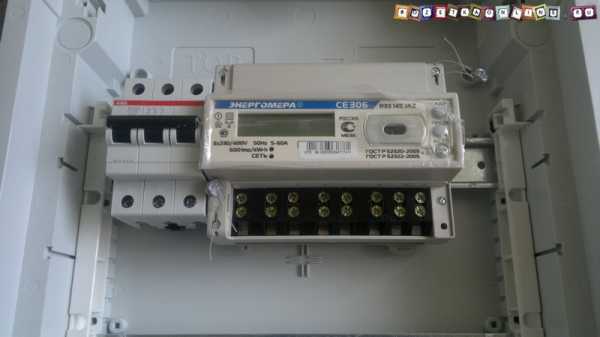

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

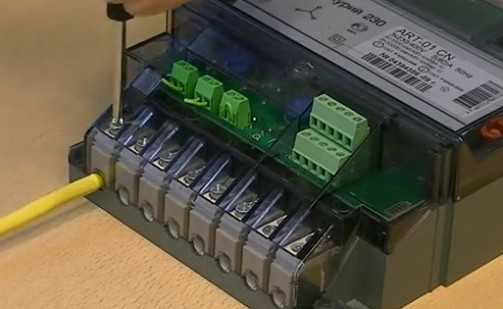

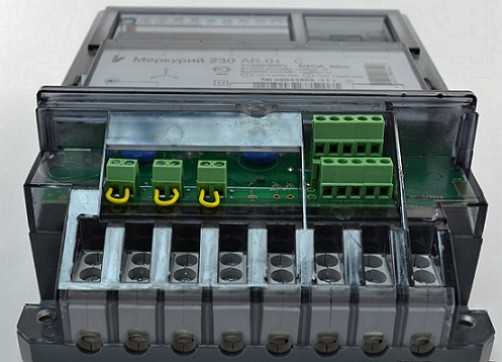

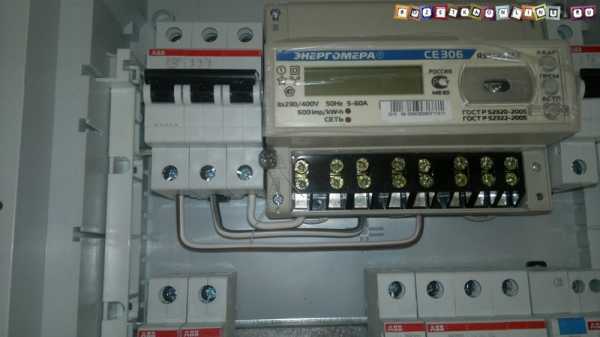

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

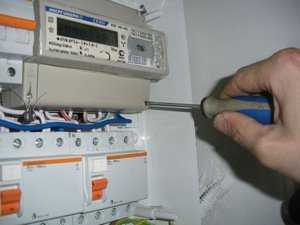

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

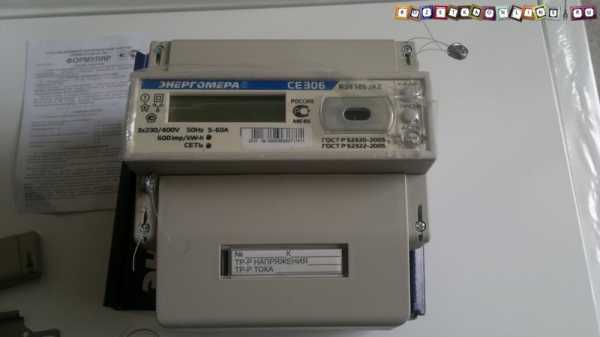

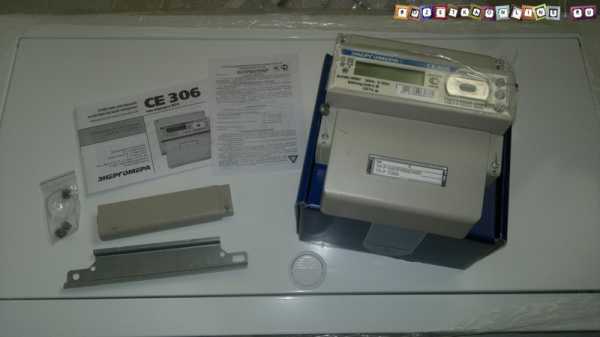

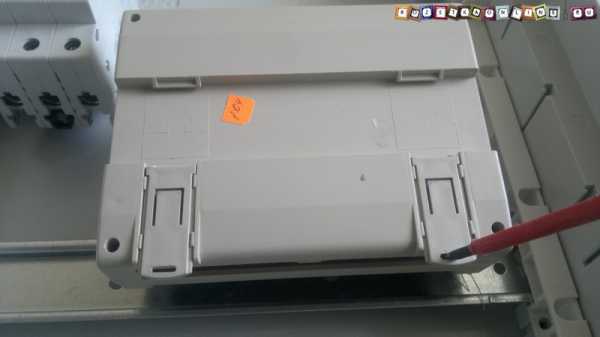

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

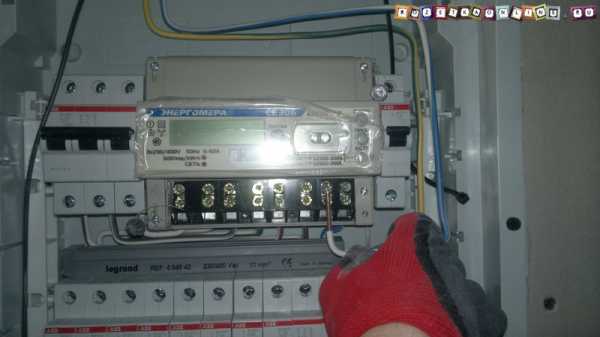

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

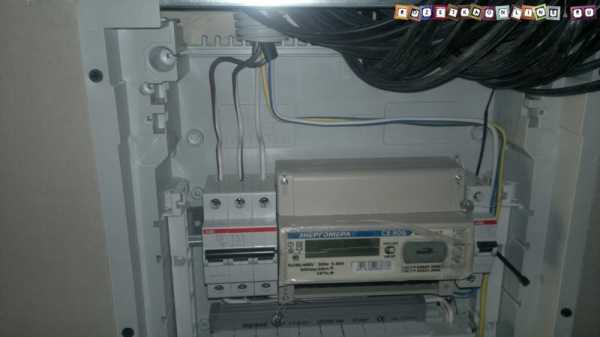

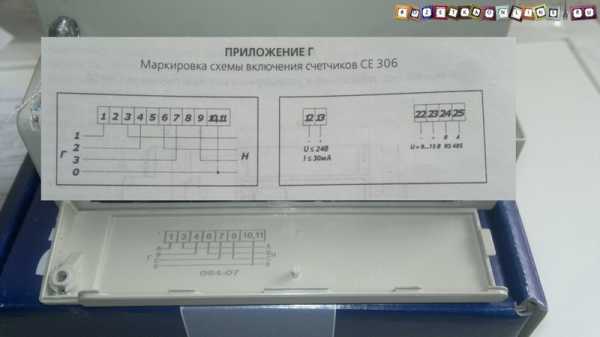

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

  • Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
  • Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
  • Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
  • Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
  • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
  • Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

elektrik24.net

Как установить трехфазный счетчик электроэнергии своими руками

Всем привычный электрический счетчик, который стоит в каждой квартире и в каждом доме — является неотъемлемой частью любой электрической схемы.

Без него никому не позволят пользоваться этим самым важным изобретением человечества за последние два века. Все электрические приборы в однофазной сети, используемые в быту, используют 220 вольт и потребляемая суммарная мощность не должна превышать 15 кВт.

Любое предприятие или предприимчивый хозяин собственного дома может пользоваться электроэнергией по трем фазам, у которого напряжение 380 вольт и суммарная мощность может достигать сотни киловатт. Обычно такое напряжение используют всевозможные станки и промышленное оборудование.

С производством на предприятии все понятно — там нужны большие мощности. В частном доме три фазы нужны для циркулярных пил, профессиональных сварочных аппаратов, даже токарные станки по металлу доступны простому обывателю.

Способы подключения

Существует три типа подключения трехфазного счетчика:

  • прямое подключение;
  • полукосвенное подключение;
  • косвенное подключение.

Об использовании в быту многотарифных счётчиков электроэнергии подробно расскажет данная статья: https://teplo.guru/elektrichestvo/schetchiki/mnogotarifnyie.html

Прямое

Заключить договор и подключить три фазы несложно, главное — правильно подключить счетчик.

По законам физики — чем больше мощность на нагрузке в схеме, тем больший ток протекает по проводам.

Чтобы измерить силу тока, а любой счетчик электрической энергии измеряет именно силу тока в цепи, его нужно включить в схему последовательно.

Открыв любой щит учета, вы увидите, что входящие в дом или квартиру провода (они самые толстые) сразу входят в счетчик и только потом на автомат выключения. Такой способ подключения называется «схема прямого подключения».

Этот способ годится только для маломощных потребителей — не более 60 кВт, сила тока при этом будет около 100 ампер.

Полукосвенное

Как же быть предпринимателям на производстве или в торговле? К примеру, развлекательный центр с рестораном, боулингом и ночным клубом использует три фазы и его суммарная мощность по энергопотреблению достигает 150 – 200 кВт.

Никакой счетчик не выдержит силу тока в несколько сотен ампер — сгорит сразу же. Чтобы выйти из этого неловкого положения гениальные инженеры придумали специальные устройства для безопасного измерения силы тока. Счетчик подключают через трансформаторы тока.

Принцип действия этих трансформаторов заключается в измерении магнитного поля вокруг проводника. По такому же принципу работают всевозможные искатели скрытой проводки и бесконтактные измерители тока. У этих трансформаторов есть важный параметр — коэффициент трансформации.

Вокруг главного сердечника располагается обмотка с тонкими проводами (вторичная обмотка) и электромагнитное поле возбуждает в ней электрический ток. Силу тока со вторичной обмотки как раз и измеряет счетчик. Только нужно умножать показания счетчика на коэффициент трансформации, если используется обычный счетчик.

Современные трехфазные счетчики имеют модели специально для подключения с трансформаторами тока. Их показания уже скорректированы и их можно использовать «как есть».

Косвенное

Такой способ используется на подстанциях.

Измерения производятся на высоковольтных линиях от 6 киловольт и выше.

Установка своими руками

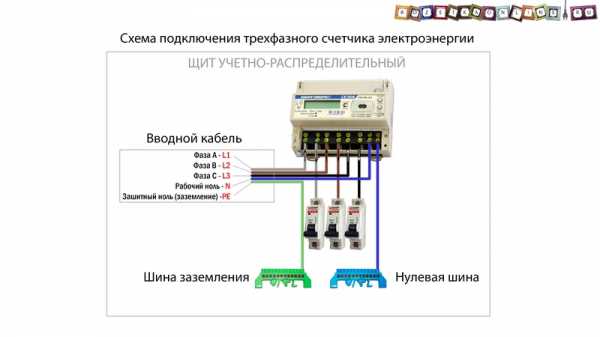

Схема подключения трехфазного счетчика. (Для увеличения нажмите)

Чтобы подключить трехфазный счетчик, необязательно приглашать главного энергетика крупного предприятия.

Все можно установить своими руками, если следовать несложным правилам.

Правила установки общедомового электросчётчика изложены здесь: https://teplo.guru/elektrichestvo/schetchiki/obshhedomovyie.html

Входящие провода сразу входят в счетчик — это требование энергосбытовых компаний. Как они объясняют — исключить возможность воровства электричества.

В счетчике клеммы входа и выхода, как правило, находятся рядом. Поэтому в первый контакт входит фаза, а из второго уже выходит и сразу идет на УЗО (Устройство Защитного Отключения).

Остальные фазы подключаются аналогично в следующие пары контактов. В щитке все устройства крепятся на дин-рейки, в том числе и некоторые модели счетчиков.

После установки необходимо установить пломбу. Подробности проведения процедуры рассмотрены здесь: https://teplo.guru/elektrichestvo/schetchiki/plomba.html

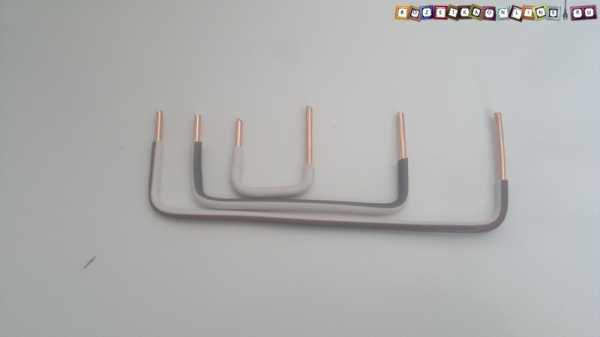

После размещения приборов можно подводить провода. Чтобы все выглядело красиво, можно использовать специальные контактные клеммы, которые кроме внешнего вида позволяют экономить немало места.

Важно знать: нулевая шина и заземление подключаются отдельно — ни в коем случае нельзя заземление соединять с нулевой фазой.

На каждый провод, который соединяется с автоматом рекомендуется одевать и обжимать специальным наконечником — НШВИ (Наконечник Штыревой Втулочный Изолированный).

Если провод гибкий и многожильный, то такие наконечники обеспечат качественный контакт с приборами учета и автоматами отключения.

Для этого понадобятся специальные обжимные клещи. Обзор этого процесса легко можно найти в интернете. По отзывам многих электриков — это очень полезный расходный материал для монтажа.

Смотрите видео, в котором подробно разъясняются этапы монтажа трехфазного счетчика электроэнергии путем полукосвенного подключения:

teplo.guru

Трехфазный счетчик электроэнергии. Почему не рекомендуется использование трёхфазного счётчика энергии в частных домах. Видео – Схема подключения электросчетчика.

Все существующие модели электросчетчиков предназначены для выполнения одной основной функции – они измеряют количество электроэнергии, израсходованной потребителем. Как правило, для монтажа счетчиков электроэнергии привлекают специально обученных людей. Но при большом желании выполнить установку такого приспособления можно собственными силами. Нужно лишь досконально разобраться в схеме подключения и во всем следовать инструкции.

Помните: за все возможные последствия самовольной установки учетного оборудования отвечаете только вы.

ПараметрКлассифкация электросчетчиков
Тип используемого токапостоянный и переменный
Численность фаз однофазные, трехфазные
Численность тарифоводно- и многотарифные
ип рабочего механизмамеханические, электронные и гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством
По типу подключенияприборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы

На рынке представлены счетчики двух основных разновидностей: индукционные и электронные. Они различаются по механизму действия и точности измерений.

Индукционные модели стремительно вытесняются с рынка. Этому активно содействует правительство. Главный недостаток приборов данной категории в том, что их очень просто «обмануть», чем с удовольствием пользуются недобросовестные потребители.

Электронные же счетчики более универсальные, компактные и точные. Дополнительным преимуществом современных моделей является возможность их настройки на работу в многотарифном режиме. Этот момент в особенности актуален для потребителей, проживающих в регионах с различными тарифами на электроэнергию в дневное и ночное время суток.

Таким образом, выбирая вид счетчика для самостоятельной установки, настоятельно рекомендуется отдавать предпочтение современным электронным моделям.

Дополнительно счетчики классифицируются по таким показателям как класс точности и номинальный ток. Чем меньше цифра класса счетчика, тем точнее он работает.

Требуемый номинальный ток определяется в индивидуальном порядке. Для расчета уточните в местном представительстве энергосбыта допустимый показатель активной мощности, установленный на одного потребителя. Это число нужно разделить на 220В либо же на 380В в зависимости от напряжения вашей электросети.

Для пользователей, подключенных к трехфазной сети, обычно устанавливается более высокий порог активной мощности, однако использовать трехфазное подключение в быту не совсем целесообразно.

Важно! В случае подключения счетчика к зданиям, для которых расчетное значение тока превышает 100 А, дополнительно устанавливаются трансформаторы тока. Напрямую «врезать» измерительный прибор в подобных условиях не получится.

В таких ситуациях важно учитывать, что включение в схему промежуточных элементов способно негативным образом отразиться на точности учета, поэтому к планированию трансформаторной схемы нужно подойти со знанием. Для этого лучше обратиться к квалифицированному специалисту.

При выборе счетчика обязательно обращаем внимание на целостность пломбы и давность ее установки. Пломбу вы найдете на винтах кожуха счетчика. Максимально допустимый срок давности установки пломбы для однофазных приборов составляет 12 месяцев, для трехфазных – 24 месяца.

Самостоятельное подключение счетчика: что по этому поводу говорит закон?

Чтобы избежать проблем со службой энергосбыта, предварительно обратитесь в ее местное представительство для заключения договора и получения необходимых разрешений на проведение запланированной работы.

Сотрудник упомянутой службы выдаст вам документы, в которых помимо всего прочего будут подробно перечислены требования, обязательные к соблюдению перед и во время монтажа электросчетчика.

Закон требует, чтобы счетчики, подключенные к частным домам, были установлены за пределами жилых помещений. Делается это для того, чтобы при необходимости сотрудник службы энергосбыта мог получить доступ к учетному оборудованию. Собственников квартир закон обя

levevg.ru

устройство и разновидности агрегатов, как правильно подключить прибор учета электроэнергии

Трехфазный счетчик — прибор для измерения расхода электроэнергии в сети переменного тока напряжением 380 В. Однофазные счетчики применяются в сетях 220 В в офисных и жилых помещениях. Приборы, работающие в трехфазной сети, устанавливаются на крупных промышленных предприятиях. С применением мощного электрооборудования все чаще они используются в электрических магистралях частных и загородных домов.

Виды приборов

Трехфазные электросчетчики разделяются по типам подключения и измеряемых величин, разновидности конструкций. По способу подсоединения к электрической сети они делятся на 2 вида. К ним относятся:

  1. Прямое подключение — приборы устанавливаются непосредственно в сети 220 или 380 В. Они обладают способностью пропускать мощность до 60 кВт и максимальный ток — до 100 А. Подключение осуществляется проводами сечением от 1,5 до 2,5 мм².
  2. Косвенное подсоединение — счетчики подключаются через трансформаторы и используются в сетях высокого напряжения. Чаще они используются на крупных производственных территориях.

Конструктивно приборы бывают индукционными и электронными. В индукционных аппаратах отсчет происходит благодаря вращению токопроводящего диска под действием магнитного поля от катушек.

Такие агрегаты называются еще электромеханическими. Количество оборотов диска прямо пропорционально количеству израсходованной электрической энергии. У этих счетчиков есть ряд недостатков:

  • отсутствие дистанционного снятия показаний;
  • большая погрешность;
  • однотарифность;
  • возможность использования неучтенной электроэнергии.

Все чаще им на замену приходят электронные приборы, в которых напряжение действует на твердотельные элементы, преобразующих аналоговые сигналы в импульсы.

К преимуществам электронных счетчиков относятся: многотарифность, дистанционное снятие показаний, длительный срок службы, высокая точность измерений.

Конструктивные особенности и принцип действия

Трехфазный прибор отличается от однофазного способностью работать в сетях, где номинальная мощность составляет от 15 кВт и выше. Они считаются многофункциональными агрегатами, так как могут применяться как в бытовых сетях, так и для контроля работы трехфазных электродвигателей. В конструкцию прибора входят:

  • разборный корпус;
  • две обмотки: токовая, напряжения;
  • алюминиевый диск;
  • магнит для остановки диска;
  • червячная передача;
  • счетный механизм.

Между двумя электромагнитами располагается алюминиевый диск. Токовый магнитопровод подсоединяется последовательно, а электромагнит напряжения — параллельно. При включении счетчика по обмоткам проходит ток, который вызывает переменные магнитные потоки.

Они пронизывают диск и образуют индукционные вихревые токи, которые взаимодействуют с потоками и заставляют диск вращаться. Через червячную передачу происходит периодичное вращение счетного механизма.

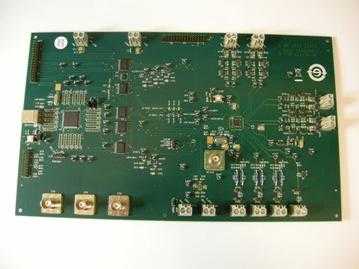

Основными элементами электронного прибора считаются: трансформаторы тока и напряжения, преобразователь, контроллер, клеммы. Преобразователь получает аналоговые сигналы с датчиков тока и превращает их в цифровые импульсы.

Импульсы поступают в контроллер и на дисплее отображаются цифры, показывающие текущее значение электроэнергии.

Трехфазные счетчики подключаются как к трехпроводным схемам, так и четырехпроводным. Приборы способны хранить всю информацию с привязкой ко времени.

Популярные модели

Наиболее популярными считаются многотарифные трехфазные счетчики. Существует множество электронных моделей, выпускаемые российскими производителями. К ним относятся:

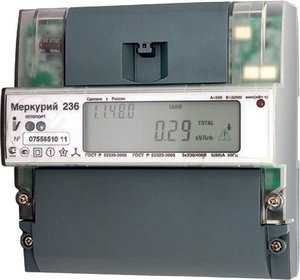

  1. Меркурий 236 ART-02 RS 100 A — прибор предназначен для учета активной и реактивной электроэнергии при прямом подключении. Обладает устройством для длительного хранения информации и ее передачи в центр сбора. Учет показаний осуществляется по 4 тарифам.
  2. Нева 303 1S0 5—100 A — комбинированное устройство, которое может применяться как в однофазных, так и трехфазных сетях. Дисплей дополнительно оборудован светодиодным индикатором.
  3. Энергомер ЦЭ 6803 В/1 — однотарифный счетчик, который устанавливается на DIN-рейку. Максимальная сила тока для прямого подключения составляет 100 А. Продукция выпускается ставропольским акционерным обществом.
  4. Агат 3−1.50.5 — электронный многотарифный прибор с цифровой индикацией от московских производителей. В конструкцию встроен интерфейс связи IRDA. Счетчик оснащен защитой от распространенных приемов хищения электроэнергии. Срок службы — 32 года.

Можно еще отметить механические и электронные модели счетчиков от российских компаний Матрица, Омрон, Каскад и др.

Схема подключения

Чтобы подключить трехфазный счетчик, необходимо наличие вводного выключателя с тремя или четырьмя контактами. Не рекомендуется использовать три однополюсные автомата, так как в них защитное отключение происходит не одновременно. Клеммы прибора подключаются слева направо:

  • 1 и 2 — вход и выход первой фазы;
  • 3 и 4 — вторая фаза;
  • 5 и 6 — подключение третьей фазы;
  • 7 и 8 — точки подсоединения нулевого провода.

Заземляющий провод обычно выводится через отдельную колодку. Перед началом монтажа нового счетчика следует отключить вводный автомат. Если крепление старого счетчика не подходит, то предварительно с помощью дрели просверливаются новые монтажные отверстия. Затем с помощью самонарезающих шурупов счетчик устанавливается на специальную площадку.

Некоторые модели монтируются непосредственно на DIN-рейку электрического щита. После проверки надежности крепления прибора осуществляется последовательное соединение проводов слева направо. После подсоединения проводов включается автомат, и счетчик проверяется на нагрузку.

Для регистрации и опломбирования прибора приглашается соответствующий специалист.

220v.guru

Подключение трехфазного электросчетчика | Энергомера се 306

Подключение трехфазного счетчика электроэнергии независимо от модели и производителя практически всегда выполняется одинаково. Зачастую, модели трехфазных счетчиков различаются лишь дополнительным функционалом и внешним видом, методика же подключения не меняется.

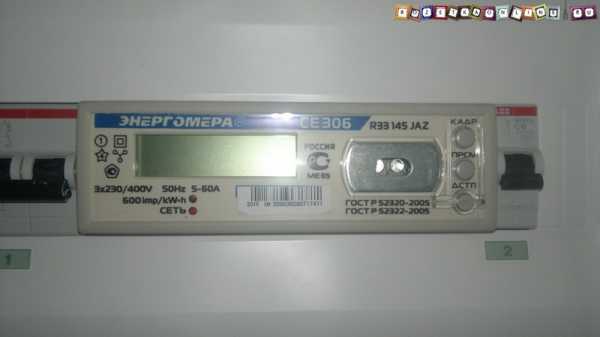

Давайте рассмотрим, как подключить трехфазный электросчетчик в квартире, на примере достаточно распространенного прибора учета энергомера ce 306.

В комплект поставки счетчика входит:

— Счетчик электрической энергии многотарифный трехфазный энергомера се 306

— Дин рейка

— Два вида панелей, закрывающих клеммы подключения

— Руководство по эксплуатации и формуляр

— Пломбы



Обязательно сохраните документацию к счетчику, там должна быть печать с датой его гос. проверки, она вам понадобиться при регистрации и опломбировке прибора учета.

Очень удобно, что в комплекте присутствует два вида крышек, которыми закрываются контактные клеммы. Большая, которая изначально установлена на счетчик, предназначена для установки в открытые электрические шкафы или учетно-распределительные щиты, где счетчик устанавливается отдельно от остальной защитной автоматики.



Вторая же, маленькая панель, одевается на счетчик при установке его в электрощит, где вся защитная автоматика находится на общей дин рейке, и закрывается общим экраном.




В нашем случае, как раз будет использован второй вариант, поэтому меняем крышку на маленькую. Обратите внимание, что обычно на обратной стороне крышки располагается упрощенная схема подключения. Она соответствует схеме, представленной в руководстве по эксплуатации.



Ниже, представлена более информативная и простая схема подключения трехфазного счетчика электроэнергии. Данная схема подходит для подключения большинства современных приборов учета в трехфазной сети, от таких популярных моделей как Меркурий, Нева или Энергомера.

Схема подключения трехфазного счетчика электроэнергии



Довольно часто, для удобства последующего обслуживания электросетей квартиры или дома перед прибором учета энергии устанавливается вводной автомат. В этом случае всегда имеется легкая возможность без вызова электрика и отключения подачи энергии во всем стояке, производить ревизию, замену или дополнительную установку защитной автоматики в домашнем электрощитке.

Схема подключения трехфазного счетчика через вводной трехполюсный автомат представлена ниже, в нашем случае подключение будет осуществляться по ней.



Пристуаем к установке. В первую очередь устанавливаем на дин-рейке нашего электрощита вводной автомат и сам трехфазный счетчик электрической энергии.



Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их. По тому же принципу устанавливается и вводной трехполюсный автомат.



Затем соединяем вводной автомат с соответствующими вводными клеммами на счетчике, согласно схеме подключения. Для этого проще всего воспользоваться жилами проводов из вводного кабеля или другими медными проводами, сечением не меньшим чем вводной кабель.


Если вы подключаете трехфазный электросчётчик напрямую, без вводного автомата, к соответствующим клеммам прибора подключаете сразу фазные и нулевой провода вводного кабеля в том же порядке.


Наиболее простой вариант связать вводной трёхполюсный автомат со счетчиком — это соединительные провода, выполненные следующим образом:



Важно помнить, что через трехполюсный вводной автомат в трехфазной сети идут только фазные провода, нулевой провод подключается к счетчику напрямую.

Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм.


Далее разводим фазные провода из счетчика по нагрузкам, при этом нужно максимально точно рассчитать и сгруппировать потребителей энергии по фазам так, чтобы нагрузки были примерно равными.





Нулевой же провод из счетчика выводится на нулевую шину в щите, обычно маркированную голубым цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерываний, вводным кабелем.

В нашем случае, нулевая клемма и клемма заземления находятся в нижней части щита и отмечены соответственно синим и зеленым цветом.



Осталось подключить к вводному автомату фазные провода от вводного кабеля. Обязательно убедитесь, что они не находятся под напряжением во время монтажа.



После чего крепим защитную панель и на этом подключение трехфазного счетчика электроэнергии завершено. Далее можно спокойно продолжать установку защитной автоматики в щите, предварительно отключив вводной автомат.


Чтобы зарегистрировать ваш новый прибор учета электроэнергии необходимо подать заявку в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого его расчет потребления электроэнергии будет производиться по показателям счетчика.




Если у вас возникнут вопросы по подключению трехфазного электросчетчика, оставляйте их в комментариях к статье, постараемся помочь!

rozetkaonline.ru

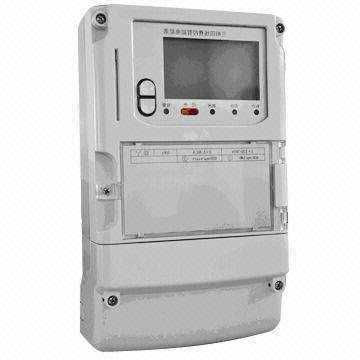

Трехфазный счетчик: описание и назначение

Как известно, счетчик электроэнергии трехфазный представляет собой техническое изделие, которое предназначено для учета потребления энергии, как активной, так и реактивной, а также мощности в электрических сетях. Подключать данный аппарат можно к трех- и четырехпроводным линиям переменного тока, работающим на частоте 50 Гц. При подключении могут использоваться дополнительные измерительные трансформаторы.

Благодаря этому трехфазный счетчик имеет способность учитывать потери и тарифы по суточным зонам, накапливать информацию о потреблении электроэнергии и передавать полученные измерения по интерфейсным цифровым каналам.

Каждый трехфазный счетчик – это аналого-цифровое устройство, которое производит суммирование потребляемой энергии и выводит информацию сразу в киловатт-часах на индикатор, установленный на отсчетном устройстве.

Использовать счетчик трехфазный можно как автономно, так и вместе с другими информационно-измерительными приборами, предназначающимися для технического и коммерческого учета.

Область применения счетчиков достаточно обширна: они используются на промышленных предприятиях (производственные либо коммерческие), в различных общественных зданиях и сооружениях, жилых домах, мобильных сооружениях, гаражах, дачах и т.д.

Трехфазный счетчик изготавливается в соответствии с нормативной документацией, включающей в себя различные технические условия и требования по безопасности. Каждый аппарат должен иметь соответствующий сертификат.

Трехфазный счетчик обладает следующими особенностями:

1. Возможность переключения тарифов.
2. Устойчивость к различным механическим воздействиям, а также условиям окружающей среды.
3. Защита от самохода.
4. Защита от воздействия внешних полей, например электромагнитного.
5. Устойчивость к провалам напряжения, а также перебоям в электроснабжении.
6. Трехфазный счетчик должен иметь телеметрический выход и световой индикатор рабочего состояния. Кроме этого, должен присутствовать датчик напряжения в электрической сети, а также нагрузки у потребителя.

Каждый трехфазный счетчик обладает следующими техническими характеристиками:

1. Срок эксплуатации около 30 лет.
2. Требуемый класс точности для активной и реактивной энергии.
3. Номинальное напряжение и ток.
4. Требуемый уровень чувствительности к изменению количества электроэнергии.
5. Количество тарифов и тарифных сезонов.
6. Полная и активная потребляемая мощность цепей счетчика.
7. Масса-габаритные показатели.
8. Поверочный интервал.

Трехфазный счетчик выполняется в пластмассовом корпусе, обладающем достаточной степенью защиты от проникновения пыли и влаги. Внутри располагаются интегральные микросхемы, измерительные трансформаторы тока, отсчетное устройство и колодка зажимов. В свою очередь, зажимы, телеметрический выход, а также управляющая цепь проходят процедуру опломбирования и закрываются пластмассовой крышкой.

Трехфазный счетчик обладает следующими функциями: измерение, хранение, индикация и учет потребления электроэнергии отдельно по каждому тарифу, а также суммарного значения данных величин за различные периоды времени: от суток до года и всего срока эксплуатации.

fb.ru

Подключение трехфазного счетчика, особенности подключения.

Шокирующее наличие множества проводов при подключении бытовых электроприборов всегда вызывает головную боль. Сложные и запутанные схемы подключения заставляют задуматься: «А почему у трехфазного счетчика четыре провода?». Чтобы окончательно развеять все сомнения,  произведите подключение трехфазного счетчика своими руками.

Почему популярны трехфазные счетчики электроэнергии

В настоящее время кроме традиционных двухфазных счетчиков электроэнергии возросла популярность трехфазных счетчиков. Это объясняется за счет многофункциональности трехфазных счетчиков, а также возможностью несколько сократить расходы на потребление электроэнергии в быту.

Чтобы не быть голословными, подскажем, что при использовании однофазного подключения потребителя 20 кВт, потребовался бы кабель большого сечения. При этом распределение нагрузки проблематично осуществить, поскольку будут задействованы одна фаза и ноль. Трехфазное подключение такие проблемы решает полностью.

Необходимость трехфазного счетчика обусловлена измерением величин активной и реактивной электроэнергии. Следует различать электронные активные и реактивные счетчики:
• однотарифные активные прямого включения с классом точности 1.0 и 2.0, оснащенные индикатором
• многотарифные одно- и двунаправленные.

Основные схемы включения счетчиков трехфазных

Схема подключения счетчика трехфазного зависит от типа счетчика. Однако, счетчики трехфазные поддерживают формат однофазного измерения.


Бытовые трехфазные счетчики различают по схеме подключения. Это могут быть:

• счетчики непосредственного включения
• счетчики полукосвенного подключения
• счетчики косвенного включения
• счетчики с учетом реактивной составляющий.

Счетчики прямого включения

Счетчики непосредственного (прямого) включения подключают аналогично однофазным напрямую в сеть 220/380 В.

Прямоточные приборы учета электроэнергии рассчитаны на протекание тока до 100 А., тем самым ограничивается применение незначительной пропускной мощностью до 60 кВт. Клеммная колодка счетчиков прямого включения и отверстия под провода рассчитываются на незначительное сечение проводов. В среднем такое значение колеблется от 16 до 25 квадратных миллиметров. Схема подключения прямого включения единственная, ее параметры указаны схематично на обратной стороне крышки счетчика, поэтому сложности при подключении не вызывает.

Как осуществить подключение счетчика прямого включения, показано в видео

Счетчики полукосвенного подключения

Счетчики полукосвенного подключения включают через трансформаторы тока. Это позволяет осуществлять учет электроэнергии с существенными мощностями в сети. При этом при подсчете использованной электроэнергии должен учитываться коэффициент трансформации. Применение данной схемы для подключения возможно с применением трансформаторов тока.


Схем полукосвенного включения множество, среди которых наиболее востребованными являются:
• схема подключения трансформаторов тока по типу «звезда»
• десятипроводная схема
• схема подключения посредством испытательной клеммной коробки
• с совмещенными цепями по току и напряжению.
Большинство схем полукосвенного подключения устарело ввиду неэффективности элементной базы.

Недостатками схем полукосвенного включения является сложность проверки контролирующими организациями энергоснабжения.



Счетчики косвенного включения

Счетчики косвенного включения для бытовых нужд не представляют интереса, потому что предназначены для учета электроэнергии исключительно для высоковольтных соединений промышленного назначения 6(10) кВт.

Схемы подключения учета реактивной составляющей в настоящее время не применяются.
Подключение трехфазного счетчика косвенного включения с использованием трансформаторов тока показано здесь.

Как произвести подключение трехфазного счетчика

Учитывая особенности подключения трехфазного счетчика, установку и его монтаж предпочтительнее доверить специалистам из организаций, обладающих лицензией, предоставляющей право на ведение электромонтажных работ. Тем более, что регистрация установки нового счетчика производится с разрешения таких организаций.

Если монтажная схема не входит в комплект поставки трехфазного счетчика, составляется схема монтажа. Счетчик, предназначенный для подключения, проверяется на наличие на крепящих винтах пломб госповерки. Пломбы госповерки на трехфазных счетчиках должны быть давностью 12 месяцев. Необходимо проверить целостность кожуха и стекла на корпусе счетчика и наличие крепежных винтов в самой зажимной коробке.
Перед установкой трехфазного счетчика необходимо обесточить квартиру.
Установку и монтаж трехфазного счетчика предпочтительнее производить в специальный шкаф, куда дополнительно монтируются устройства защиты и коммутации. Монтажные элементы крепятся на DIN рейку. После закрепления проводов электросчетчика крепежными винтами проверяется работоспособность системы.

Самые перспективные трехфазные счетчики

Традиционные схемы подключения трехфазного счетчика в сеть напряжением 380/220 В и счетчики постепенно уступают место более совершенным электроприборам.

Значительные объемы потребляемой электроэнергии заставляют взглянуть на использование трехфазных счетчиков по-другому. Не скроем, что современные коттеджи и квартиры, оборудованные мощными потребителями электроэнергии, такими как сауны или интегрированные системы «умный дом», нуждающимися в равномерном распределении нагрузки. Поэтому перспективные трехфазные счетчики надежно обеспечат необходимый рабочий режим.
Существующие трехфазные счетчики электроэнергии серии СЕ можно смело назвать приборами нового поколения. Чем отличаются счетчики данной серии от известных моделей? Прежде всего, это расширенные функциональные возможности микропроцессорного многотарифного счетчика.

Учет электроэнергии и мощности производится по нескольким суточным тарифам и предусматривает несколько графиков тарификации. «В чем же фишка?», — раздраженно спросите вы. Все дело заключается в перепрограммировании. В этом случае нет необходимости производить замену и установку трехфазного счетчика, достаточно вызвать специалиста, который произведет перепрограммирование режимов работы. Современная элементная база трехфазного счетчика серии СЕ позволяет осуществлять учет электроэнергии с высоким классом точности 0,5 – 1,0. При этом два уровня доступа, защищенные пользовательским паролем, исключают возможность несанкционированного доступа и хищения извне электроэнергии. Диапазон рабочих характеристик (напряжения) от -15 до +20% от Uном создают нормальные условия работоспособности при скачкообразных режимах и нагрузках сети.

svouimirukami.ru
