Трехходовой клапан для твердотопливного котла

Твердотопливный котел довольно сложно устроен, имеет множество разных деталей, узлов. Клапан отвечает за функции смесителя для регулирования температуры теплоносителей, за счет которых воздух в трубах нагревается равномерно и быстро. Без крана невозможен равномерный нагрев, температура в комнатах будет сильно разниться.

Трехходовой клапан подходит для всех типов котлов к газовым и твердотопливным моделям. Отличаться кран может только по размерам, по конфигурации, независимо от марки он стандартен.

Теплоносителем служит водопроводная вода, всегда имеется в наличии, при эксплуатации не возникает серьезных проблем. Материалом клапана является нержавейка, либо бронза. Изделие может быть полимерным, но пока не нашло своего массового распространения.

Кран имеет 3 отверстия: одно входное и два на выходе, внутри находится привод, регулирующий поступление потоков для достижения оптимальной температуры.

Принцип действия устройства в любых моделях стандартен – смешивается холодная вода с горячей до нужной температуры, вода следует от патрубка к патрубку до тех пор, пока ее температура не будет соответствовать заданным параметрам. Далее, привод открывает поток из третьего патрубка, вода, в котором уже течет нагретая.

Работает он автономно, не нуждается в участии человека, от него требуется только проверять его работу.

Плюсы устройства:

Долговечен.
Прост в установке.
Функционален.
Практичен.
Регулируем.

Среди недостатков отмечается:

Непредназначенность клапана к грязным средам.
Высокая стоимость
устройства.

Типы приводов и критерии выбора

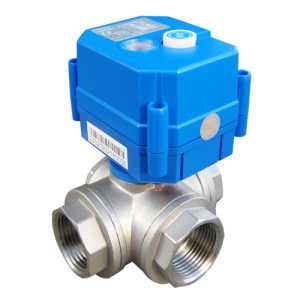

Автоматический клапан с электрическим приводом

По типу привода модели бывают:

Механическими, установка разделителя производится вручную. Чтобы контролировать показатели температуры, на каждую входящую трубу устанавливается термометр.
Автоматическими, движение мембраны зависит от температуры и осуществляется самостоятельно.

Привод может быть:

Термостатическим, при котором чувствительный элемент под воздействием температуры расширяется, начинает давить на шток клапана, смешивая холодные потоки с горячими.
Электрическим, при котором сигналы подаются с блока управления.
Головчатым, управление краном происходит за счет нажатия головки на приводной шток, привод применим при монтаже напольной обогревательной системы.

При выборе трехходового клапана, главное – тип привода. Ручное управление приводом стоит дешевле, но и функций мало. Электрические модели дорогие, быстро ломаются, но их многофункциональность не оставляет равнодушными большинство потребителей. Бронзовый латунный материал для крана долговечный, но и дорогой.

Оптимальный вариант – чугун, медь.

При выборе учитывается:

Расход носителя.
Схема обвязки.
Рабочие параметры.

Расход и температура должны быть указаны в проектной документации, при ее отсутствии, оптимальная температура нагрева воды указывается в паспорте, обычно составляет не выше 50 гр. Расход учитывается при подборе клапана по пропускной его способности.

Тип привода должен соответствовать схеме обвязки. Более простая схема у термостатического клапана, при котором вода циркулирует через третий патрубок к первому, котел нагревает ее, только после этого начинает прогреваться теплоноситель. Нагревшись до нужной температуры, из трех возможных, кран открывает из второго патрубка потоки с холодной водой, происходит замещение, холодная вода уходит, горячая вода поступает в бак с тепловым аккумулятором.

Схема обвязки сложнее, при установленном на кране внешнем контроллере. В данном случае, потребуются смесители двухприводные и двухконтурные. Первый контур устанавливается рядом с источником тепла и является термостатическим. Второй привод – электрический, управляется контроллером путем подачи сигналов датчика, кран поддерживает температуру теплоносителя.

Важным критерием при выборе устройства является диапазон выставленных температур, изделия, как правило, в данном случае имеют термостатический привод в обвязках котлов ГВС, системах теплого пола. Диапазон кранов зависит от предназначения изделий, составляет 20- 43 грамм, 35-60 грамм и выше. Советуется придерживаться второго варианта при покупке.

Монтируя обвязку, стоит поинтересоваться, как проверяется кран. Если изделие новое, проверить его не трудно, устанавливается минимальная температура в диапазоне в третий патрубок, заливается горячая вода. Через 15 – 20 минут патрубок должен перекрыть кран.

Проверить устройство в уже установленной системе можно, измерив температуру воды при входе в котел, то есть на обратной стороне трубопровода значение должно быть таким же, как и на термостате.

Схема обвязки:

Подключение и установка своими руками

При подключении учитывайте направленность теплоносителя, вверху корпуса должен присутствовать указатель в виде стрелки.

Устанавливается клапан в вертикальном, или горизонтальном направлении, место его расположения значения не имеет:

В многоэтажных домах, рабочая жидкость подается на кран через нагревательный элемент, далее – в насос, в отопительную систему. На входе обозначается “А”, на выходе – “АБ”.
Далее, подача охлажденной воды поступает в котел на арматурный узел на входе “Б”. Чтобы давление в котлах было стабильным, и поддерживалась определенная температура, учитываются индивидуальные особенности котла, установка устройства в конкретном случае может отличаться.
Узлы монтируются в зависимости от вариаций соединений их с другими частями трубопровода. Обычно монтируется клапан с резьбовым соединением.

Пошаговое руководство по монтажу:

При установке, важно не допустить ошибок, можно повредить трубопровод, либо установить температурный режим с резкими перепадами. На заводском изделии должны быть обозначены стрелки, по которым можно определить направление движущегося потока и установить устройство самостоятельно.

При сварке нельзя допускать перегрева крана.
Место установки должно быть легкодоступным.
При установке крана в теплоноситель с примесями дополнительно потребуются фильтры.
Определитесь с местом подсоединения клапана в зависимости от направления потока теплоносителя.
Установите вертикально, либо горизонтально клапан.
Установите рычаг под углом в радиусе от 90 до 180 гр.

Клапан служит для смешивания холодных и горячих потоков, препятствует вхождению холодного потока на трубопровод, иначе образуется конденсат, система деформируется, на стыках появляются трещины, или полностью приходит в негодность.

Благодаря смесительному крану, жидкость на входе в котел будет не менее 50 гр., что устраняет резкие перепады температуры, холодная вода не оказывает на трубы своего негативного воздействия.

Задача смесительного крана – препятствовать попаданию теплоносителя в трубопровод с высокой температурой. Средний диапазон -75 – 85 градусов.

Правила эксплуатации и цена

Периодически проверяется стабильная работа и производительность крана.
Эксплуатация устройства осуществляется на основании инструкции.
При покупке, важно обращать внимание на технические характеристики, тип конструкции.
Согласно схеме обвязки, между расширительным баком и отопительной системой не должна присутствовать запорная арматура.

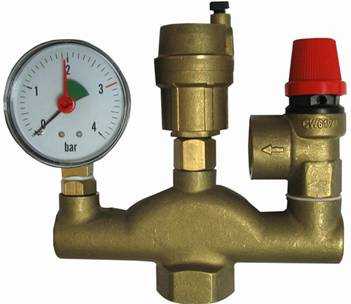

Чтобы котел соответствовал технике безопасности, в нем должен быть аварийный кран для сброса давления в случае превышения его нормы.
Группа безопасности может не сработать, котел – взорваться, трубы – расплавиться при установке системы на обратке.
Система безопасности ставится на подаче горячей воды на выходе, только такая установка котла будет считаться правильной и безопасной. Кран считает простой запорной арматурой, но важным элементом при монтаже коммуникаций.

На цену влияют сопутствующие свойства клапана и изготовитель. Клапан фирмы “Есбе”15 мм в диаметре с пропускной способностью до 3 метров в кубе можно приобрести за 45 – 50$. Клапан от фирмы “Honeywell” обойдется в 90 -100$, клапан и производителя “Danfoss” – до 130$.

Благодаря современным моделям, их область применения существенно расширилась, устанавливают в котлах отопления, смесительных узлах, укладке теплых полов, напольном отоплении. Конструкция простая, но имеет высокие эксплуатационные показатели.

По сути, устройство напоминает привычный смеситель для смешивания горячей и холодной воды. Установив его, можно достичь нужной температуры при смешивании вод с разными температурными показателями, получить горячий поток за счет динамического перенаправления устройства, перенаправить поток вод при необходимости.

househill.ru

Как своими руками сделать трехходовой кран

Подскажите, что надежнее — 3 обычных крана или 1 трехходовой? | Автор топика: Федор

Говорят, появились краны Константин, позволяющие переключать не просто открыто-закрыто, а на 3 положения, когда из 3 труб, можно перекрывать одну.

Раньше это делалось с помощью 3 обычных кранов. Насколько новая система более надежна, чем старая?

Ярослав Чем проще, тем надёжней. Лучше три крана, если не оскорбляет высокое чувство прекрасного.

Олег Старая лучше! Щас как то говяна делают, прорвать нах может !

Эдуард не тормози, старик! я поменял кран, который стоял лет 10-15 на новый, хромовый, жена выбирала без меня…. ну и что хорошего? ) мало того, что потемнел от горячей воды, так ещё постоянно то потухнет, то погаснет, отключается…. старый друг лучше новых двух! не говори о руках, это не поможет, всё было сделано цевильно, а толку…. одни проблемы…. куй я чё больше помеяю из старого, пока сам знать не даст, пока не сгниёт и не потечёт…. нах мне красота! качество нужно! а я его вижу в старых ,,железках, а не в этих плассмасткам практически! ) а теперь сам думай! я бы не поставил эту новейшую систему!)

Роман Чем меньше деталей, тем меньше поломок; 1<3: Вот и выходит 1 лучше. А технологии сейчас ого-го! Можно не переживать. А лучше » Консультации специалистов

Георгий Нормаль если брать фирменный. К примеру:

Никита Ну вообще-то можно и с вилами на паровоз кидаться, но прогресс не стоит на месте, вы же не спрашиваете, а нужно мобильник покупать, а раньше телеграф или письма писали, вот и выходит что новое надежное и работает все лучше и удобнее в 100 раз, но не китай, а италия и цена немалая, поэтому совет если старые работают исправно, то нафик их трогать?? ? а если есть ньюансы, то купить и не жлобиться, а то купят за 3 коппейки кран и потом плачут что все потекло и облезло….

Дима сложно по вашему вопросу категорично ответить.. .
иногда лучше три, счто б можно было одновременн всё запустить или закрыть, а иногда из за габаритов узла, лучший вариант трёх ходовик, если очерёдность включения задана параметрами

Tags: Как, своими, руками, сделать, трехходовой, кран

Куриные Истории # Для предложений мой телефон 0679266428 или в соц сетях ФБ …

Как поменять стояк отопления через перекрытие и подключиться своей МРН снизу к трёхходовому крану соседа?… | Автор топика: Дмитрий

Подключать буду сам. Материалы — мои. Если с соседом плохие отношения Леонид. Как его ЗАСТАВИТЬ это сделать? Сантехники!!!

Артём Если стояк лопнет, ответственность будет нести ваша Управляющая компания. Если стояк в хреновом состоянии, то немедленно обращайтесь в вашу УК, причем письменно.

Артем Как как.. . Руками… .
А что Вы хотите в ответ услышать то?
Ну заплатите соседу денег. Если он г… вно — то много денег… .
А в техническом плане — срезали, открутили, прикрутили.. . всего делов то… .

А что такое МРН?

Саша Юридически получается тебе придется платить управляющей компании, т. к. эту работу должны производить они. Если собираешься делать сам придётся договариваться с соседом, но при аварии проблемы расхлёбовать самому…

Трехходовой кран для отопления — устройство и принцип …

Jan 19, 2014 — Устройство и принцип работы трехходового крана для систем отопления … тяги дымохода своими руками — пошаговая инструкция, чертежи и фото … Как сделать рабочий солнечный коллектор из сотового …

Трехходовой кран для отопления и клапан на системе …

Для чего нужен трёхходовой кран для отопления, как он работает. … представлена схема подключения теплого пола, присоединение коллектора и … Системой клапанов можно сделать работу тёплого пола наиболее …

uvlechenie.info

Трехходовой клапан для твердотопливного котла,принцип работы

Установка трехходового клапана в системе теплоснабжения позволяет распределить потоки горячей воды и добиться равномерного нагрева радиаторов или теплого пола. Дополнительно он может выполнять защитную функцию – предотвращает попадание горячего теплоносителя в обратную трубу. Именно поэтому рекомендуется ставить термостатический трехходовой клапан для твердотопливного котла.

Принцип работы

Конструкция устройства относительно простая и состоит из корпуса с тремя входными патрубками. С помощью управляющей системы происходит

перераспределение тепловых потоков. Благодаря устройству трехходового клапана газового котла он может выполнять смесительные, разделительные или переключающие функции.

Принцип работы устройства основан на частичном или полном перекрытии полезного сечения одного из патрубков регулирующей системы. Таким образом могут смешиваться два потока (горячая и холодная вода). Для подобного распределения используют такие механизмы:

Шток. Его регулировка по высоте происходит с помощью резьбы.
Шариковый. В сфере, соединенной со штоком, есть сквозное отверстие. При изменении положения шара происходит перекрытие теплового потока или его смешивание с холодным.
С регулировочной заслонкой.

Наиболее точные показатели смешивания у моделей с регулировочной заслонкой. Но их настройки могут сбиться из-за резкого перепада давления. В автономных отопительных системах чаще всего используют смесители со штоком.

Подобные устройства по умолчанию интегрированы в конструкцию многих газовых котлов. С их помощью происходит охлаждение обратного потока теплоносителя, если его температура выше критической. Поэтому замена трехходового клапана на котлах Navien Ace или аналогичных им моделей может выполняться только на оригинальный.

Параметры выбора клапана для обвязки котла

В автономной отопительной системе с твердотопливным котлом трехходовой клапан выполняет две функции – регулировку температуры теплоносителя без изменения режима работы теплоснабжения или охлаждение воды в обратной трубе. Также они применяются для комплектации распределительного коллектора для теплого пола.

Для выбора оптимальной модели необходимо учитывать такие характеристики устройства:

Принцип управления – гидравлический, пневматический или электрический. Для автономного отопления дома используют трехходовые клапана с пневматическим или электрическим приводом. Температурный датчик (выносной или встроенный) коммутируется с блоком управления, который регулирует положение штока.
Сечение входных патрубков. Их рабочий диаметр не может быть меньше размеров подключаемого трубопровода. В противном случае это создаст разность давления, что станет причиной гидроудара.
Номинальное и максимальное рабочее давление и температура.
Материал изготовления. Хорошо зарекомендовали модели из сплава латуни. Одноконтурный настенный газовый котел с трехходовым краном чаще всего комплектуется именно такими устройствами.

Дополнительно учитывается стоимость и возможность подключения к блоку управления работой системы отопления. Если выполняется замена в котле Аристон привода трехходового крана — напряжение на входе и выходе должно соответствовать номинальному значению, указанному в инструкции по эксплуатации. Это касается попыток установить не оригинальную модель, а аналог от другого производителя.

Марки термосмесительных клапанов

Перед приобретением трехходовых смесительных устройств рекомендуется провести анализ рынка. Для этого можно посетить ближайший специализированный магазин или проверить наличие моделей с требуемыми параметрами в интернете. В последнем случае рекомендуется ознакомиться с инструкцией, так как указанные на сайте характеристики могут отличаться от данных производителя.

Среди наиболее популярных брендов можно выделить:

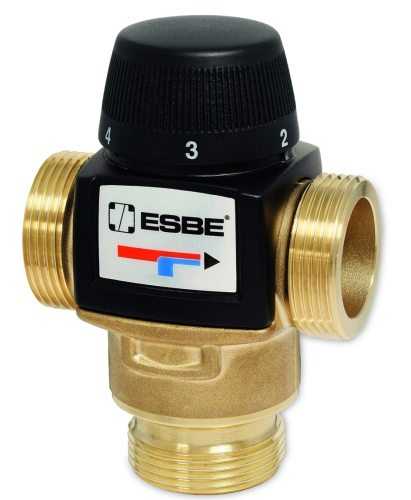

Esbe. Компания предлагает модели с автоматической регулировкой положения штока. Ее продукция отличается качеством, но имеет высокую стоимость. Цена модели VTA312 — 2610 р.
Afriso. Популярный европейский производитель, номинально ставший родоначальником этого типа запорной арматуры. Клапан ARV384 для автономного теплоснабжения стоит от 3845 р.
Herz. Специализируется на изготовлении бюджетных моделей. В ассортименте есть устройства с механической регулировкой CALIS TS RD по цене от 1530 р.

Помимо этих торговых марок на рынке присутствует множество аналогов китайского и отечественного производства. Но они не отличаются хорошим качеством. Поэтому если требуется качественный ремонт газового котла Navien и замена трехходового клапана – рекомендуется выбирать европейский бренд.

Ремонт трехходового клапана своими руками

В процессе эксплуатации смесительный узел может частично или полностью потерять работоспособность. Если вовремя не сделать диагностику и восстановление – система отопления может выйти из строя. Но не всегда требуется дорогостоящий ремонт трехходового гидравклапана для котла Море или его аналогов. Достаточно проверить его состояние.

Существуют следующие причины неисправности смесительного узла:

Затруднено движение штока из-за появления накипи на его поверхности. Это происходит после долгого простоя системы отопления. Для устранения необходимо вручную сместить шток.
Выход из строя блока управления. Его замена не представляет трудностей – важно правильно подобрать модель терморегулятора.
Уменьшение рабочего диаметра патрубков. Причина – отсутствие фильтра в системе отопления. Сначала выполняется очистка труб, а затем устанавливается фильтр.

Ремонт трехходовых клапанов, встроенных в газовые котлы, имеет ряд нюансов. В видеоматериале показан пример восстановления работоспособности смесительного узла котла Navien:

prokotlyi.ru

видео-инструкция по монтажу своими руками, особенности 3-х ходовых, четырехходовых изделий, цена, фото

3-х ходовой смесительный клапан – это распространенный вид запорно-регулировочной арматуры, применяемой в гидравлических и пневматических системах для решения ряда задач. В системах отопления и горячего водоснабжения данный вид арматуры незаменим и применяется достаточно широко. Мы расскажем об устройстве и назначении смесительного клапана.

На фото – термостатический смеситель.

Трехходовой клапан

Назначение

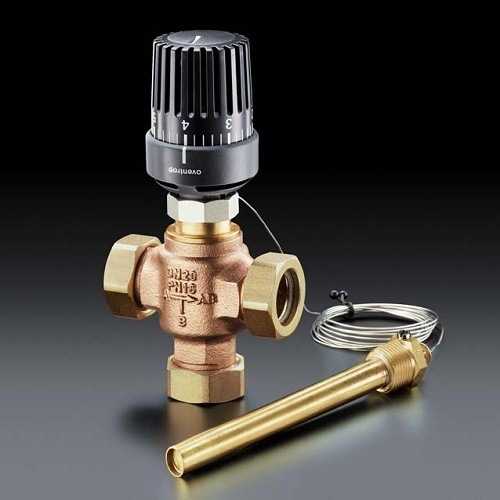

Пример качественного изделия с термостатической головкой.

Смесительные клапана применяются достаточно широко, ведь они позволяют решать множество задач, причем в большинстве из них альтернативы этому виду арматуры нет. Устройство имеет вид обычного тройника, то есть у него имеется два входа и один выход.

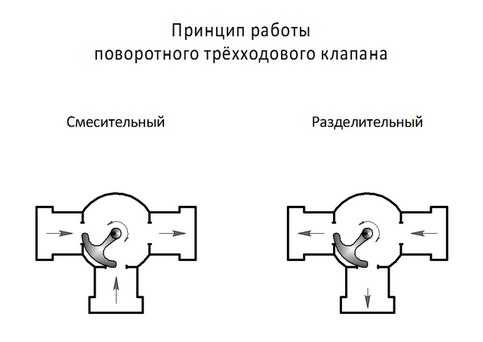

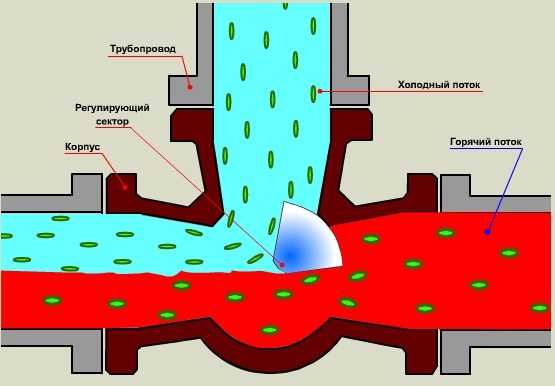

Если во входные патрубки направить потоки воды с разной температурой (холодной и горячей), то на выходе мы сможем получить такие варианты:

Холодная вода беспрепятственно течет от входа (А) в к выходу (АВ), горячая вода в выход не попадает;
Холодная и горячая вода поступают на выход (АВ) одновременно, при этом их потоки смешиваются, и вода имеет усредненную температуру;
Холодная вода перекрыта, и на выход (АВ) попадает только поток высокой температуры (В).

Схема с обозначением входных отверстий.

Иногда имеется еще и четвертое положение – когда перекрыты оба канала и на выход никакая вода не попадает. В этом случае прибор корректнее называть четырехходовой клапан.

Если мы подключим подачу на выход, тогда мы получим такие результаты:

Поток движется из выхода (АВ) к входу (А), а во вход (В) не попадает;
Из выходного патрубка (АВ) вода течет во вход (В), а во вход (А) не попадает;
Поток разделяется на оба канала.

Основные функции смесителя.

Важно!
Мы видим, что устройство способно смешивать два потока, открывать подачу одного канала и запирать подачу другого, разделять поток на разные каналы и поворачивать поток в другой канал.

Эти возможности используются достаточно широко. В системах горячего водоснабжения и отопления смесительные клапана устанавливают, в большинстве случаев, для домеса холодной воды или воды из обратного трубопровода в горячий теплоноситель для достижения требуемой температуры потока.

Для примера можно привести систему напольного отопления. Известно, что для контуров теплого пола температура теплоносителя должна быть в пределах 40 – 50 ˚С, однако котел выдает теплоноситель, нагретый до 90 – 95 ˚С.

Для решения проблемы перед коллектором теплого пола устанавливают смесительный узел, где с помощью трехходового клапана производится домес жидкости из обратки в подачу, тем самым достигая нужного значения температуры.

Насосно-смесительный узел теплого пола.

Трехходовые клапаны используют также в смесителях с электронным или термостатическим управлением, в системах вентиляции, в различных узлах автомобильной техники и гидравлических системах широкого назначения.

Изделия промышленного назначения.

Само собой, широчайшее применение данные агрегаты нашли в транспортировочных и обслуживающих трубопроводах.

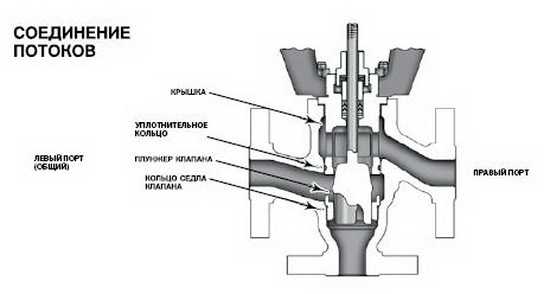

Устройство и принцип действия

Для производства корпуса используется латунь.

Чтобы лучше понимать работу смесительного клапана, следует рассмотреть его устройство.

Если не вдаваться во все подробности, то изделие имеет такую конструкцию:

Латунный корпус в виде тройника и четвертого выхода, закрытого регулировочной насадкой;
В регулировочном гнезде установлен запорно-регулировочный механизм, который представляет собой пробку в форме конуса, шара или сектора, а также соединенный с пробкой шпиндель, который позволяет поворачивать или смещать запорный клапан смесителя;
Седло для пробки со специальными уплотнениями из синтетического каучука, пластика или фторопласта;
Ручка для ручной регулировки, термостатическая насадка или сервопривод.

При повороте сектора один из каналов приоткрывается, другой – закрывается.

Для систем горячего водоснабжения и отопления чаще всего применяют клапана со штоковой или конусной системой регулировки. Шток соединен с конусной пробкой, и при его движении вверх-вниз производится регулировка потоков.

Как правило, для управления таким смесителем используют термостатическую головку, привод которой реагирует на расширение специальной жидкости, которая реагирует на изменение измеряемой температуры.

Термодатчик может быть установлен внутри устройства, а может выноситься в удаленную точку системы. Чаще всего термоголовка настраивается в пределах 30 – 60 ˚С.

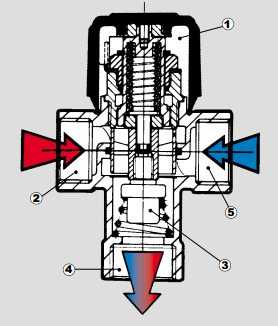

Устройство термостатического смесителя.

В более продвинутых схемах с автоматическим управлением или системах типа «умный дом» смесительные узлы могут управляться контроллерами. Тогда шток клапана регулирует сервопривод, который получает команды от контроллера. Так достигается наиболее тонкий и точный контроль.

Клапан в смесительном узле оборудован сервоприводом.

Вообще надо сказать, что в современных системах отопления и горячего водоснабжения наибольшую популярность получили именно термостатические смесительные узлы, так как они позволяют получать на выходе воду заданной температуры без участия человека.

При этом отмечается достаточно высокая стабильность и надежность работы устройства, что очень важно при использовании в системах, цена которых превышает полугодовую зарплату.

Термическая головка с выносным датчиком.

Важно!
Большинство современных моделей имеют такую конструкцию, которая позволяет подключать к изделию различные головки – термостатические, с выносным датчиком, сервоприводы и ручки ручной регулировки.

Монтаж

Пример установки изделия.

Если вы планируете установку клапана своими руками, тогда вам пригодится небольшая инструкция.

На самом деле, ничего сложного в установке нет, тем более это касается современных моделей для систем ГВС и отопления, но все же.

Во-первых, надо сразу учесть, что для нормальной работы и обслуживания устройство должно легко сниматься. Для этого с двух сторон устанавливают шаровые краны, а соединения должны иметь накидные гайки или переходники-американки.

Как видим, смеситель обвязан запорными кранами и накидными гайками.

Во-вторых, изделие лучше снабдить фильтрами грубой очистки воды, тогда его запорно-регулировочный механизм прослужит дольше.

В смесительных узлах теплых полов обычно применяют термостаты с выносным датчиком, который устанавливают на коллекторе подачи теплоносителя в контуры пола. Это позволяет более точно регулировать температуру и повышает надежность работы системы.

Со стороны входа горячей воды имеется фильтр-грязевик.

Для установки на ГВС, особенно на краны с электронным управлением, применяется схема с сервоприводом и контроллером. Это позволяет быстрее настраивать температуру воды и оперативнее реагировать на её изменения.

Также в ГВС используют модели с ручным управлением для переключения потоков в разные русла. В этом случае речь идет не о смесительном, а о разделительном клапане.

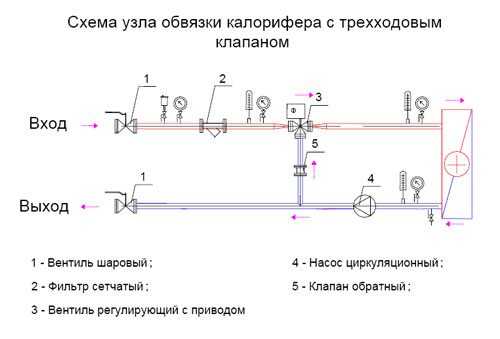

Обвязка калорифера с применением трехходовой арматуры.

Для обвязки бойлеров и калориферов, а также систем косвенного нагрева используют модели, подобные тем, что применяются в насосно-смесительных модулях теплых полов.

Иногда смеситель уже встроен.

Часто устройства уже установлены в заводской комплектации двухконтурных котлов для нагрева воды, что позволяет получать отдельно теплоноситель и отдельно горячую воду.

Вывод

Клапан для смешивания потоков воды различной температуры – незаменимый узел многих гидравлических систем, в том числе – систем отопления и горячего водоснабжения. Знание принципа его работы и особенностей применения поможет вам лучше понять устройство любой сантехнической схемы.

Видео в этой статье позволяет наглядно представить работу изделия.

gidroguru.com

Трёхходовой клапан для отопления с терморегулятором: принцип работы

Правильно выполненная обвязка отопительного контура позволяет создать в доме максимально комфортные температурные условия проживания. Не менее важна и комплектация тепловой магистрали. Так, например, трехходовой клапан для отопления с терморегулятором, как и прочие идентичные по функциональности элементы играют значительную роль в устройстве тепловой магистрали.

Чем должен оснащаться отопительный контур?

Несмотря на то, что основная группа защиты для отопления подбирается непосредственно сотрудниками магазина, где производится покупка оборудования, не будет лишним, если вы узнаете, что именно должно входить в набор заборной арматуры.

Смесительные краны

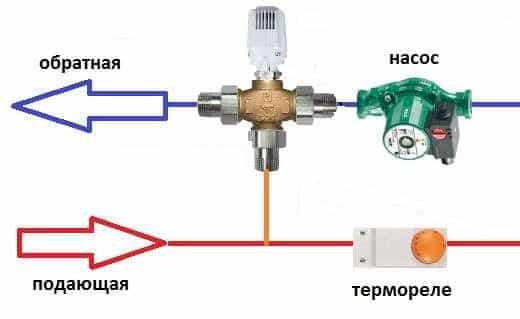

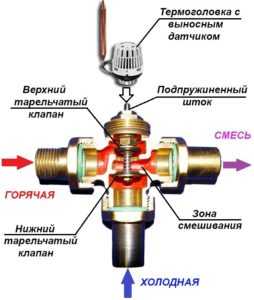

Посредством этих деталей есть возможность осуществления качественной регулировки температурного режима в тепловом блоке. Принцип работы подобного устройства прост: при повороте рукоятки отопительного трехходового крана происходит открытие байпаса, что обусловливает втягивание остывшей воды в отсек подачи, где происходит смешение горячей и холодной воды.

По такой схеме можно добиться необходимого температурного режима в помещении. Действует трехходовой клапан гибко, не создавая резких скачков температур в обогревательной установке. Как правило, такими смесительными блоками оснащаются практически все коллекторных узлы обогревательных систем частных домов. Это позволяет снизить расходы на потребление энергетических ресурсов для прогрева той или иной комнаты, которую, при необходимости, можно попросту отключить от основной магистрали.

Конструкция

Группа безопасности нагревательного устройства

Блок защиты нагревателя включает в себя предохранительный клапан, прибор для измерения давления и дроссель для спуска воздуха из теплового узла. Благодаря этим элементам можно предотвратить как поломку самого оборудования, так и избежать аварийной ситуации в случае повышения давления в магистрали. Ведь это может привести к разрыву трубопровода и, как следствие, кто-либо, находящийся рядом в этот момент, может сильно пострадать.

Вне зависимости от выбора типа отопительной системы, она должна в обязательно порядке комплектоваться предохранительным гидровентилем для котла.

Предохранительный дроссель может быть выполнен в двух исполнениях – открытый и закрытый. Первый вариант характеризуется отсутствием противодавления и выводом лишней жидкости из теплового контура. Тогда как посредством закрытого регулировочного клапана выполняется сброс избыточной жидкости в трубопровод. При этом работает еще и противодавление.

С целью увеличения эффективности обогревательного блока необходимо правильно выполнить установку группы защитной арматуры. Весь свод правил присутствует в специальном документе СНиП. А представить его к вашему вниманию в полном объеме не представляется возможным, поскольку все зависит от конкретного оборудования, его мощности и прочих индивидуальных факторов. Но вместе с тем основные принципы монтажа запорной арматуры все же можем рассмотреть.

Трёхходовой клапан для отопления с терморегулятором, равно как другие элементы отопительной системы, определяются исключительно по показателям давления и диаметру трубопровода. Это императивное требование определяет ГОСТ и любое отклонения от нормы является нарушением, что в итоге может привести к аварийной ситуации.

С этой статьей читают: Гидроудар в системе отопления квартиры и частного дома

Особенности монтажа запорной арматуры

Установка предохранительного клапана осуществляется на подающем трубопроводе в непосредственной близости с нагревательным агрегатом.
В тепловых контурах, которые снабжаются горячей водой, гидроклапан ставится на выходе горячей воды в наивысшей точке бойлера.
Обустройство системы водяного обогрева характеризуется отсутствием всевозможных приборов между запорной арматурой и тепловым контуром.
Спускные клапана на отопление следует стыковать к магистральным трубам сравнительного большого диаметрального размера. А их вывод осуществляется в любое безопасное место или канализационную сеть.

Во время монтажа отопительного узла категорически запрещается сужать трубы на диаметр меньше, чем имеющийся диаметральный размер вентиля.

ВИДЕО: Трехходовой клапан в системе

При подключении отопления в двухэтажных домах запорная арматура устанавливается отдельно на каждом этаже. Специалисты рекомендуют устанавливать ее как можно больше, так котел будет проще обслуживать.

Настройка дросселей производится на 15-25% больше, чем рабочее давление в тепловом контуре.
Необходимо выполнять проверку работоспособности вентилей как минимум один раз в год, желательно после начала отопительного сезона. А делается это очень просто: нужно произвести принудительное открытие дросселя.

Перепускные и обратные вентили

Для стабилизации давления в системе необходим обратный вентиль для отопления. Кроме этого применяется также еще и другой конструктивный элемент – перепускной клапан отопительной системы. Принцип его работы – такой же, как и у предохранительного, но в том случае патрубок соединяется с обраткой. При увеличении давления этот прибор включается и осуществляет перевод теплоносителя в обратный контур. А с целью уравновешивания этой характеристики используется обратный гидровентиль.

Принцип функционирования: посредством обратного клапана в системе отопления осуществляется перемещение жидкости в одну сторону, препятствуя ее обратному перемещению.

С этой статьей читают: Отопление частного дома своими руками

Термостаты

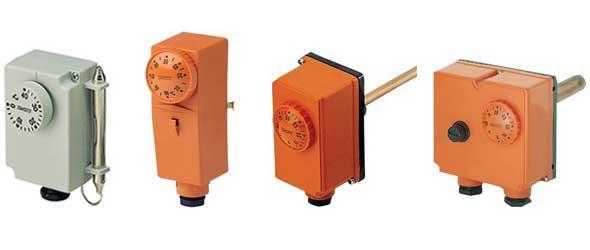

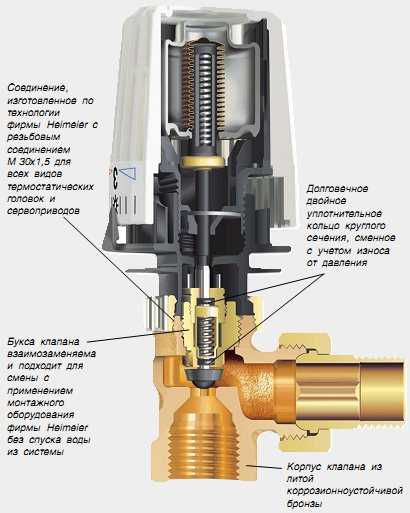

Термостат характеризуется применением двух основных конструктивных элементов – вентиля и термоэлемента. Первый применяется в качестве регулятора теплоотдачи. Это происходит за счет изменения расхода теплоносителя в зависимости от температуры воздуха. В свою же очередь термоэлемент позволяет контролировать температуру теплоносителя и, при необходимости, подогревать или охлаждать его.

В зависимости от перемещения золотника, которым оснащен гидровентиль, эта конструктивная делать производится в двух исполнениях: малоподъемные и полноподъемные. В первом случае высота подъема золотника приравнивается к 0,05 диаметрального размера седла. Как правило, малоподъемные дросселя применяются в тех блоках, в которых нет необходимости в высокой пропускной способности. А вот что касается полноподъемных дросселей, то они имеют высоту золотника равную 0,25 диаметральной величины седла. Такие детали, в большинстве своем, используются в тепловых магистралях с газообразной средой.

Другие запорные арматурные комплектующие

Помимо вышеуказанных конструктивных элементов используются еще и игольчатые дросселя. Они представляют собой затвор в виде узкого конуса и способствуют надежному перекрытию и регулировке потоков теплоносителя при повышенных показателях давления.

Есть еще и электромагнитные вентиля, которые являют собой примитивный и наиболее доступный вариант автоматизации регулировки перемещения горячей воды по трубопроводу. Однако, чтобы использовать подобные детали крайне важно использовать воду с минимальной жесткостью и отсутствием твердых частиц.

Многие обогревательные узлы оснащаются еще компенсаторами, благодаря которым осуществляется компенсация деформаций трубопроводных магистралей под действием высоких температур. Кроме этого, такие приборы помогают снизить вибрации в системе, что также позволяет исключить возможные повреждения теплового контура.

На самом деле устройство обогревательного оборудования – это вполне посильная задача даже для того, кто ни разу в жизни не выполнял подобных процессов. И если грамотно подойти к реализации поставленной цели и выполнить работу согласно всем требования, то можно снизить вероятность возникновения аварийных ситуаций и необходимости проведения ремонтно-восстановительных мероприятий.

Вот, собственно, и весь набор запорной арматуры, который используется при устройстве теплоблоков. Теперь, когда вы знаете, что должно входить в обогревательный узел, вы сможете выполнить качественную обвязку теплового оборудования, которая прослужит вам не один десяток лет.

ВИДЕО: Трехходовой кран в бойлерной группе

www.portaltepla.ru

РубрикаРазное
