Тройные выключатели с розеткой – Как подключить трехклавишный выключатель — фотоотчет. Схема подключения трехклавишного выключателя

Как подключить выключатель тройной с розеткой

Розетка с тройным выключателем

Розетки с выключателями являются наиболее распространенным видом подключения в любой квартире. Поэтому их правильное подключение является залогом надежной работы вашей электрической сети.

Но что делать, если вам необходимо подключить в одной коробке розетку и тройной выключатель? Если для вас это сложная задача, то наша инструкция создана специально для вас.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

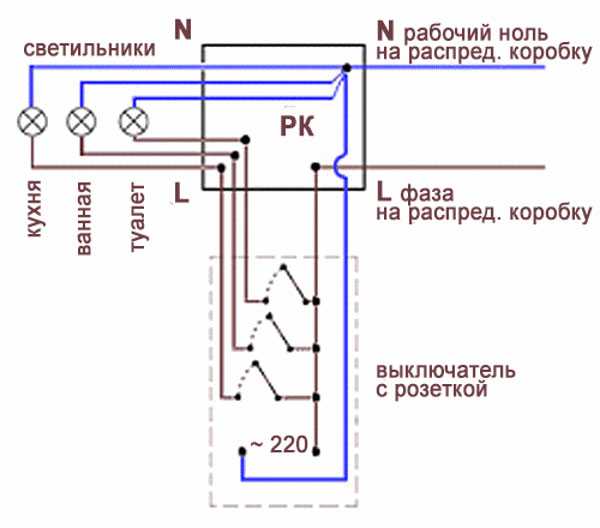

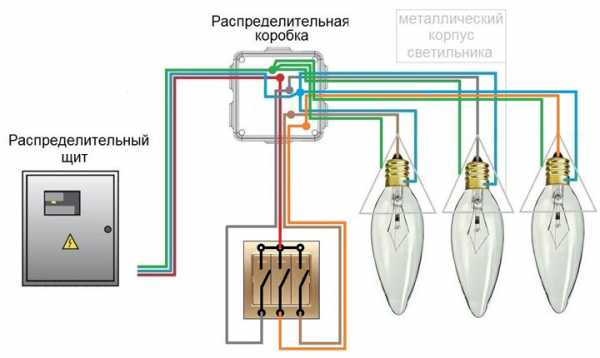

Схема подключения розетки с двухклавишным выключателем

Итак:

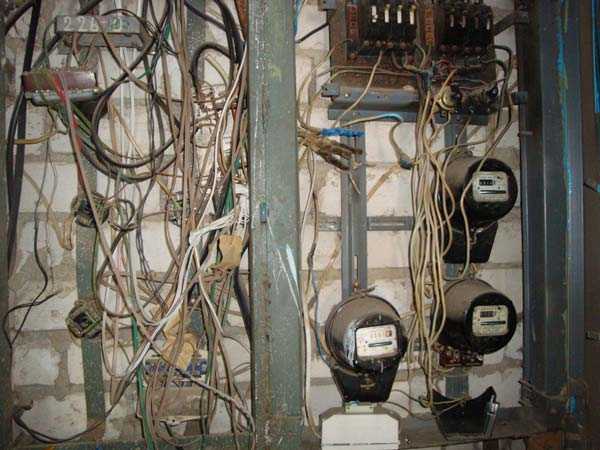

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.

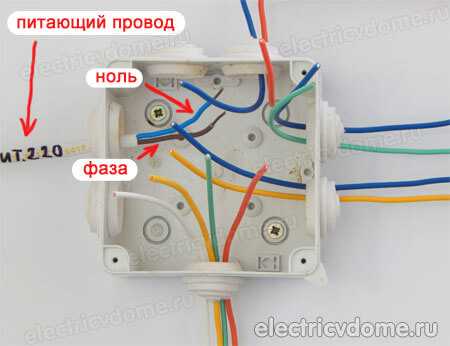

• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

Обратите внимание! Здесь очень важным является не перепутать нулевой и защитный провод. Ведь, несмотря на то, что все будет работать, это может привести к проблемам с Энергонадзором, особенно если у вас стоит электронный счетчик. Кроме того, такое подключение нивелирует защитное назначение этого провода. Поэтому, отключив защитный провод в распределительном щитке, «вызваниваем» его до достижения 100% уверенности.

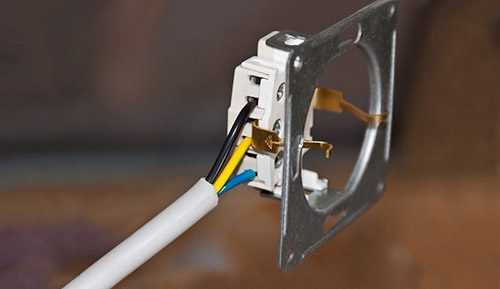

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Обратите внимание! Все соединения в распределительной коробке должны выполняться в соответствии с п.2.1.21 ПУЭ методом сварки, пайки или сжимов. При этом наиболее удобным из этих вариантов является использование винтовых или зажимных клеммников. Они обеспечивают не только надежное крепление, но и позволяют соединять медные и алюминиевые провода.

• Теперь можно надеть крышку на распределительную коробку, выключатель с розеткой и подать напряжение. Если вы все сделали, как прописано в нашей статье, то все будет работать без замечаний.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

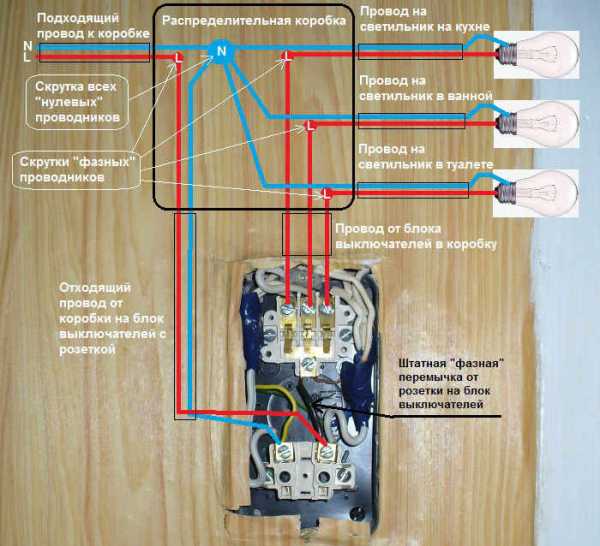

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Обратите внимание! Если вы подключаете, например, люстру с двумя режимами работы и отдельную лампочку, то целесообразно использовать четырехжильный и трехжильный провод. В четырехжильном проводе два провода подключаются к выводам выключателя, а фазный и защитный к соответствующим выводам розетки. А трехжильный, соответственно, к выводу выключателя и клеммам розетки.

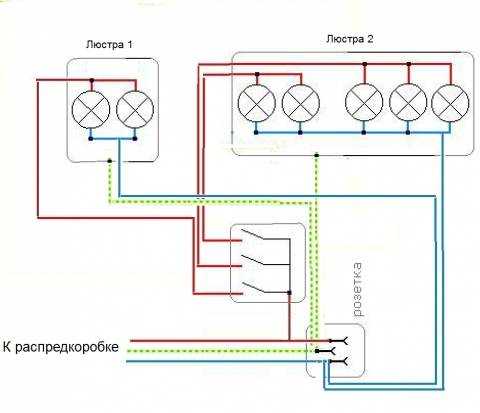

Схема подключения выключателя от розетки

• После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Вывод

Зная, как подключить тройной выключатель с розеткой, вы наверняка сможете выполнить подключение и более простых электроприборов. При этом работая с электричеством, никогда не стоит переоценивать свои знания.

Даже самый опытный электрик, если есть возможность снять напряжение, никогда не будет работать под напряжением. Поэтому и вам не стоит пренебрегать элементарными правилами безопасности.

elektrik-a.su

Подключение трехклавишного выключателя с розеткой

В современном мире, когда стоимость электроэнергии стремительно растет, многие невольно задумываются о проблеме экономии электрической энергии, не покидая при этом зону комфорта. Инновационные направленности управления системами освещения усовершенствуются не только лишь в направлении удобного функционирования и разного оформления, но также повышается степень экономности.

Для удобства применяют трехклавишный выключатель с розеткой. С помощью этой конструкции можно осуществлять контроль над тремя группами осветительных приборов с одной точки доступа. Она имеет изящный внешний вид, прокладка электропроводов к участку подсоединение менее трудоемкая, так как в стене пробивается всего лишь одна ниша, а не несколько.

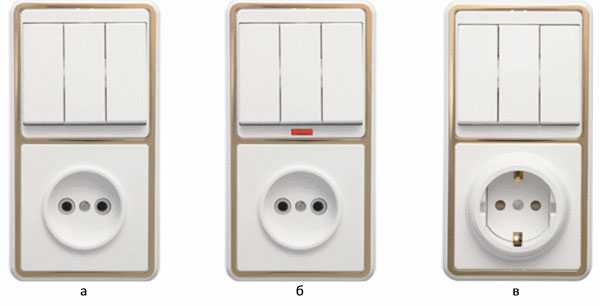

Типы тройных выключателей

Есть несколько типов таких аппаратов.

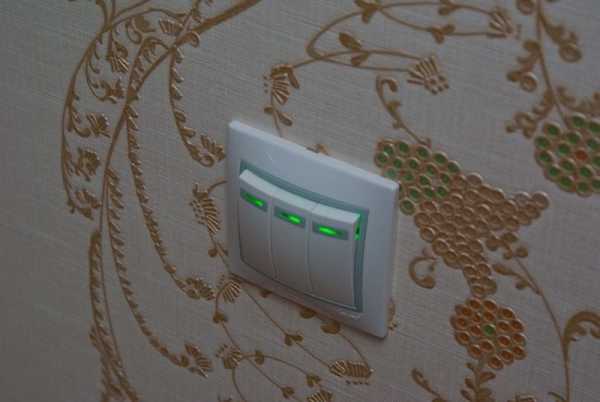

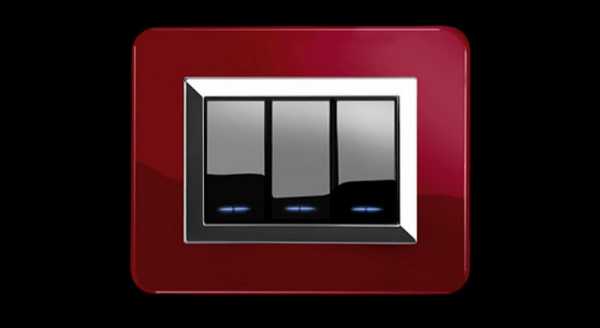

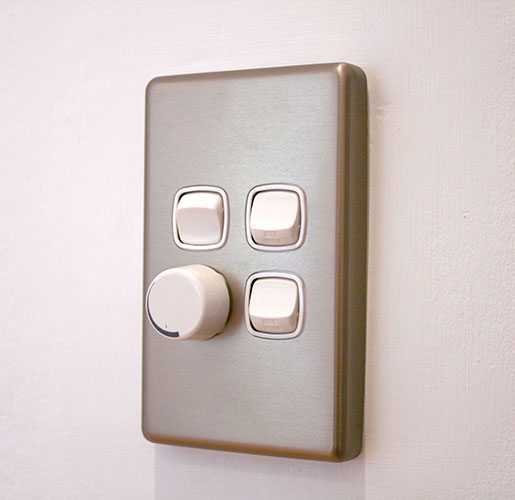

Тройной механизм с подсветкой. Его плюсом является подсветка, которая подает сигнал о том, в каком состоянии находится переключатель. То есть если огонька нет, тогда стоит проверить работоспособность устройства. Также она является прекрасным ориентиром в ночное время.

Сенсорный переключатель. Его особенность заключается в том, что для включения света достаточно одного касания к панели.

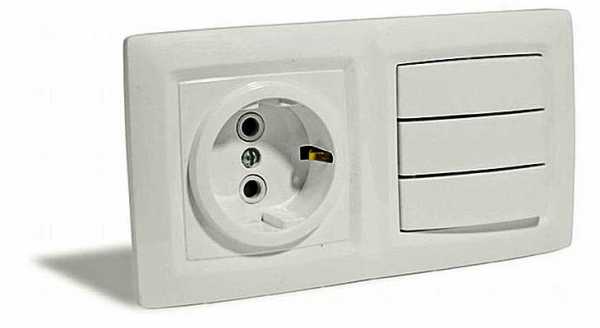

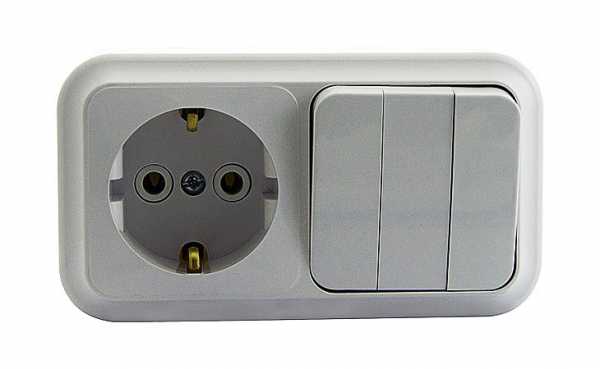

Трехклавишный выключатель с розеткой. Такое сочетание не позволяет устанавливать механизм в любом месте помещения. Для его монтажа требуется проведение дополнительной проводки для электрического гнезда.

Особенности конструкции

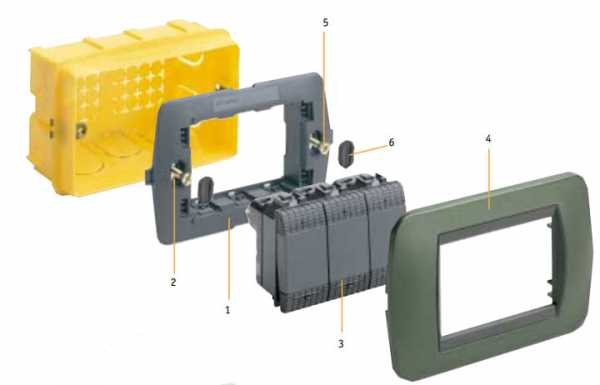

Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

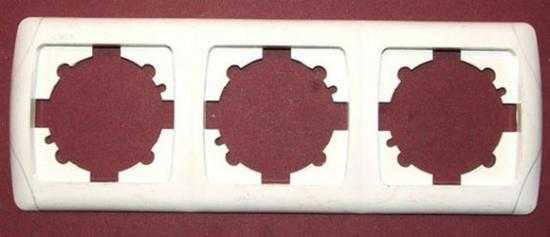

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Обратите внимание, что на всех переключателях изготовители оставляют необходимые обозначения – наибольшую силу тока и рабочее напряжение.

Схема подключения выключателя

Есть несколько способов смонтировать подобные устройства. Разница между ними заключается только в подсоединении нулевого и защитного провода.

Подключение от распределительной коробки.

Это самая распространенная схема подключения. Суть ее заключается в следующем:
Перед тем как как подключить тройной выключатель с розеткой рекомендуется отключить напряжение в соответствующей коробке. Если в вашем доме не одна группа освещения и их кабели также проходят через коробку, то с них тоже убираем напряжение.

Далее открываем сам распределительный щит и устанавливаем, какой провод является нулевым, какой фазным, какой защитным. Если ваша проводка соответствует п. 1.1.29 ПУЭ, тогда «ноль» будет иметь голубой цвет, защита – желто-зеленого, фаза – оставшийся провод.

После этого подсоедините эти провода к соответствующим контактам в коробке в розетке.
Затем подключаем само устройство. Для этого подсоединяем еще один провод к фазному контакту электрического гнезда. Он должен подходить к вводу. Как правило, тройные механизмы имеют только один ввод.

Вытаскиваем и подсоединяем провода из каждого вывода аппарата. В распределительной коробке нужно подсоединить «защиту» и «ноль».

Ошибки при подключении

Самая частая и при этом достаточно небезопасная ошибка при подсоединении тройных выключателей — подача фазы не на вход механизма, как это положено, а непосредственно на лампу. В этом случае схема будет работать, но при этом кабели будут под постоянным напряжением. Такой подход может привести к удару током даже при незначительном касании, к примеру, при обыкновенной замене ламп.

Еще одной ошибкой является недостаточное сжатие клемм. В некоторых случаях после успешной проверки механизма на работоспособность его встраивают в подрозетник и обнаруживают, что оно не функционирует. В этом случае требуется вынуть механизм и как следует поджать все контакты, затем установить переключатель на место.

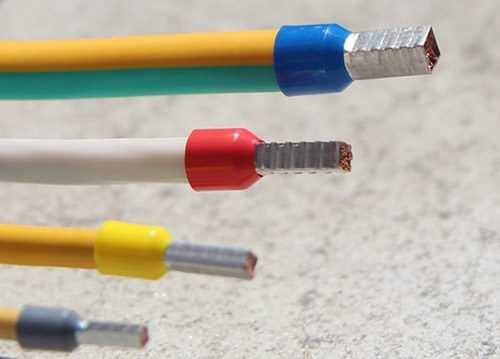

Не рекомендуется использовать при монтаже кабель, который состоит из нескольких переплетенный жил. В этом случае нужно брать провод с пометкой «У», что означает «установочный».

Зная принцип подключения тройного выключателя с розеткой, вы с лёгкостью сможете устанавливать и другие аналогичные устройства – обычные розетки, переключатели и пр.

pauk.top

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

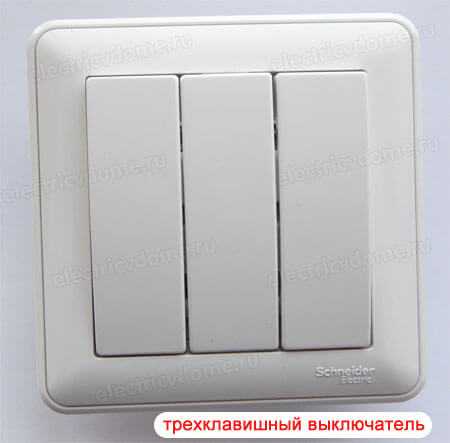

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

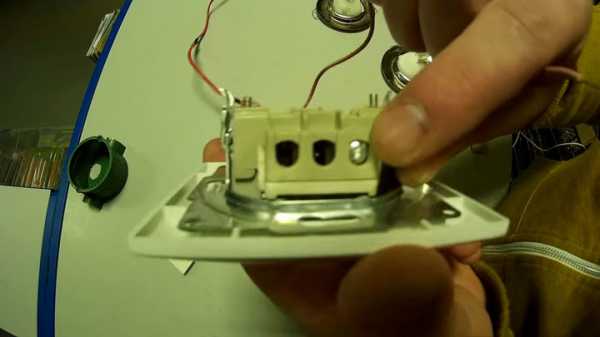

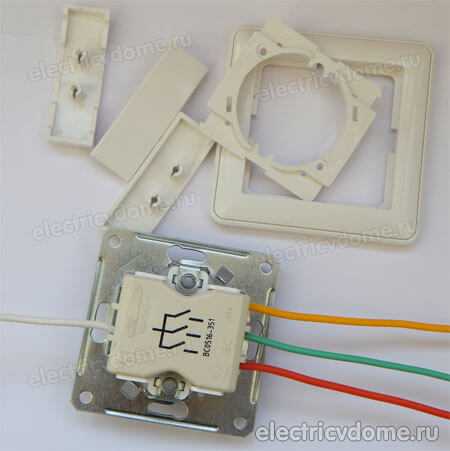

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

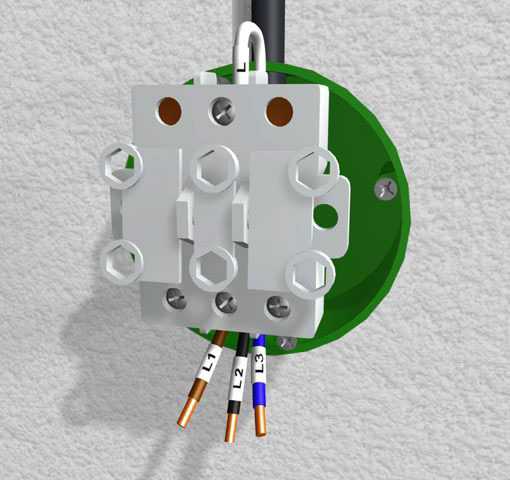

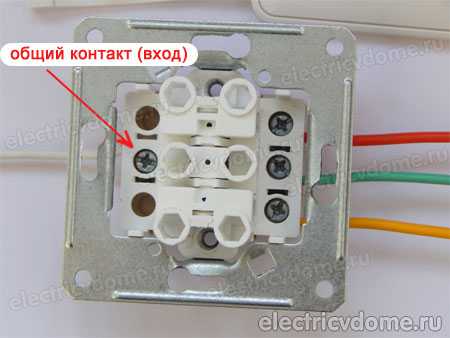

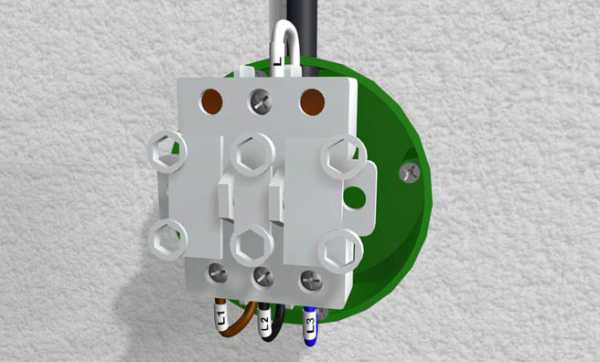

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

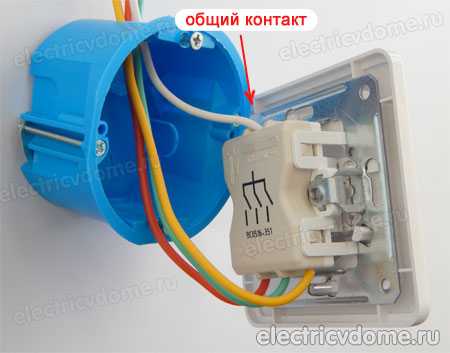

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

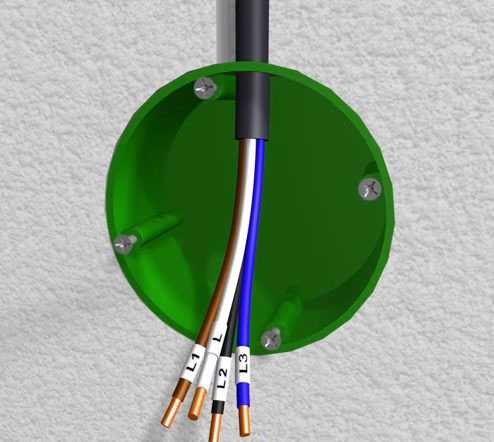

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

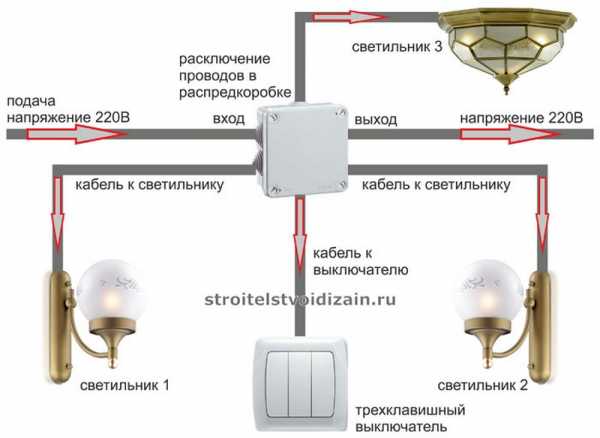

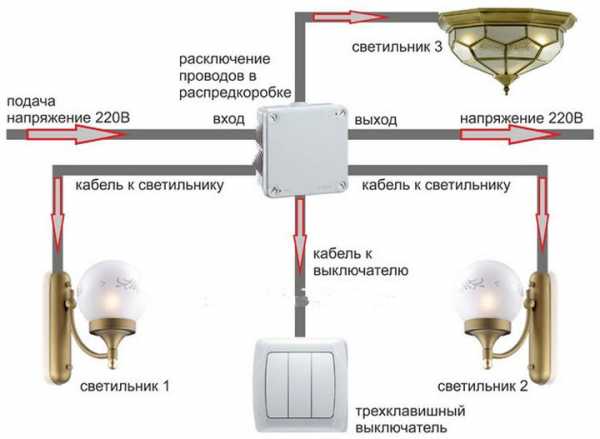

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

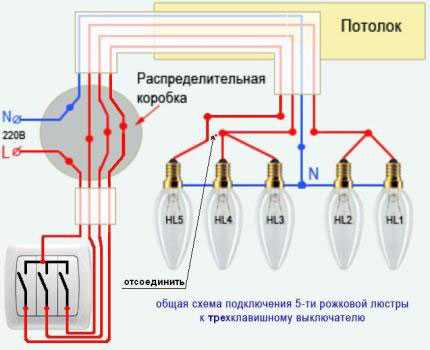

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

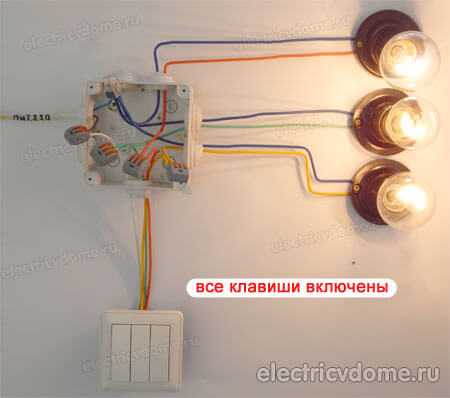

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

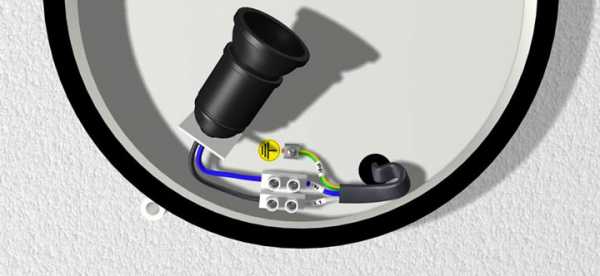

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

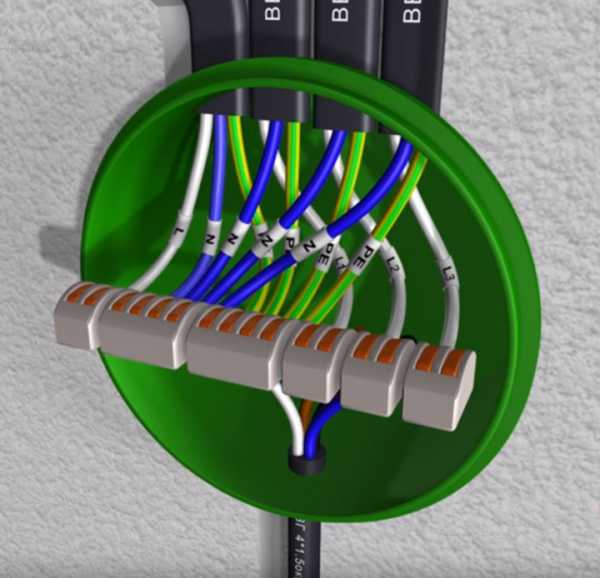

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

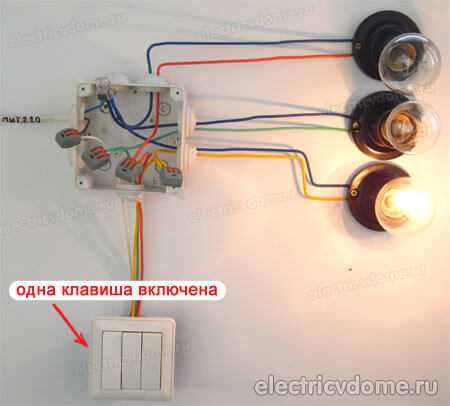

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

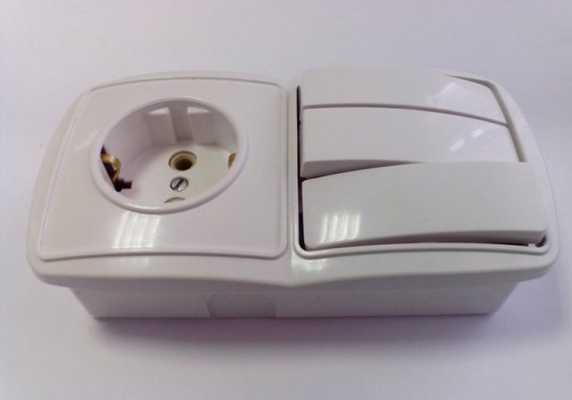

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

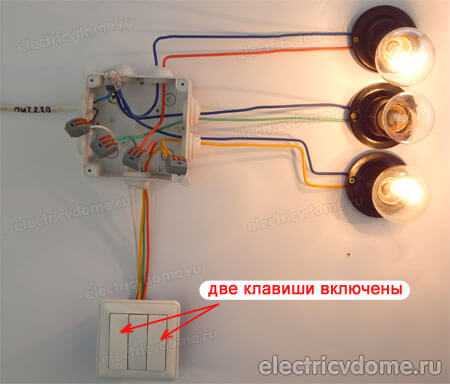

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

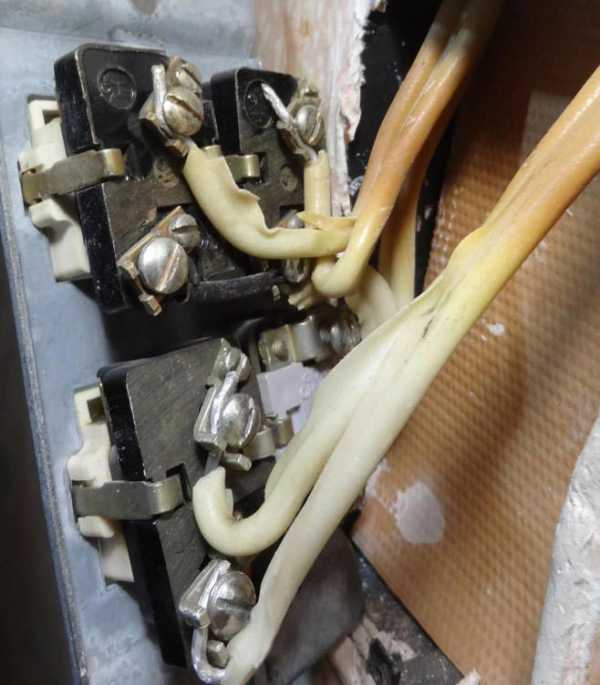

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

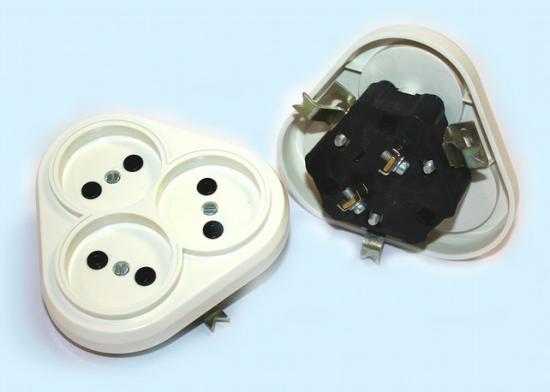

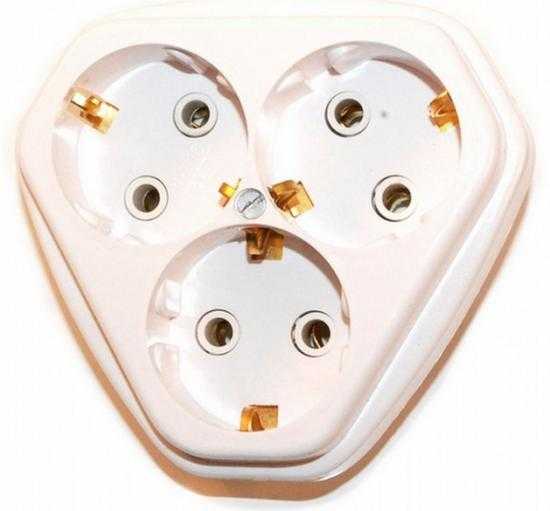

Тройная розетка внутренняя

Далеко не все и не всегда происходит по плану. иногда бывают просчеты свои собственные, а иногда приходится дорабатывать просчеты чужие. Это мы к тому, что если в доме не хватает розеток, то искать виновных бесполезно. Остается только два выхода — тянуть удлинители или же врезать новые розетки в тех местах, где их расположение наиболее удобно. Если не планируется ремонт, то второй вариант едва ли будет радовать хозяев, а вот если установить вместо одинарной розетки тройную, это может несколько исправить ситуацию.

Содержание:

1. Зачем устанавливать тройные розетки
2. Виды тройных розеток, розетки с выключателем
3. Розетки тройные с заземлением
4. Тройной блок розеток
5. Как подсоединить розетку тройную

Зачем устанавливать тройные розетки

А ведь и действительно, намного удобнее установить вместо одной розетки три, чем пользоваться ненадежными тройниками и двойниками. это не просто неудобно. Это может привести к печальным последствиям. Никого пугать не хотим, но лишние тройники это:

• увеличение механической нагрузки на розетку, что может привести к ее разрушению, вплоть до замыкания;
• увеличение нагрузки электрической, поскольку любой тройник — это соблазн включить еще больше потребителей, а не все могут правильно вычислить допустимую нагрузку, что может привести к перегреву проводки;
• риск механического повреждения, поскольку тройник сильно выступает за габариты розетки;
  в конце концов, даже если не учитывать требования электробезопасности, то это просто неэстетично.

Поэтому установка тройной розетки будет выходом во многих ситуациях.

Виды тройных розеток, розетки с выключателем

Поскольку речь идет о квартире или о доме, то есть о внутренних помещениях, мы не станем говорить о розетках для улицы и внешних устройствах. оставим их на потом, поскольку и в многообразии встроенных розеток потеряться можно запросто. Конструктивных решений таких розеток есть немного, но конфигураций — тьма. Конструктивно она может быть выполнена на одном каркасе и с одной крышкой, а может быть быть разнесенной на три отдельные розетки с общим корпусом-крышкой.

Отдельного внимания достойны розетки с выключателем. Встроенные конструкции для трех потребителей встречаются крайне редко, но выключатель на розетке может обесточить часть цепи, когда есть уверенность, что он не будет использована долго, тем самым можно исключить появление коротких замыканий или других неприятностей во время отсутствия хозяев.

Розетки тройные с заземлением

Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:

1.  Тип С5 — это обычная совковая розетка, без заземления, иногда с нестандартным диаметром отверстий под вилку, что сегодня уже просто неприлично. Даже если в доме не предусмотрено заземление, лучше устанавливать более современные розетки другого типа.
2. Тип С6. Так называемая евро-розетка, которая может и не иметь заземления, но их размеры строго стандартизированы, у них более привлекательный дизайн и самое главное, что они выдерживают нагрузку до 15 А, в отличие от старых розеток, которые могли греться уже при 5 амперах нагрузки.

Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем — купить три отдельных розетки, а скроет их тройная рамка для розеток.

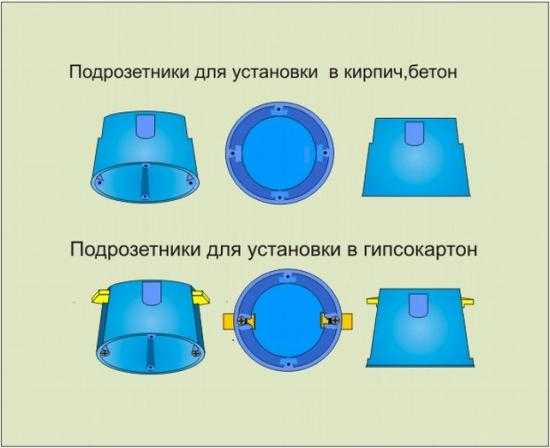

Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.

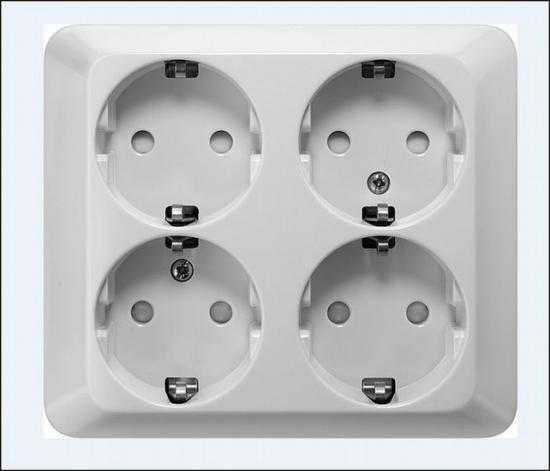

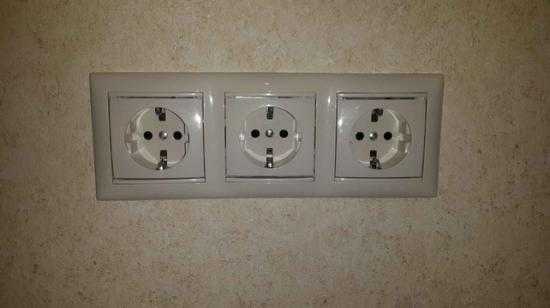

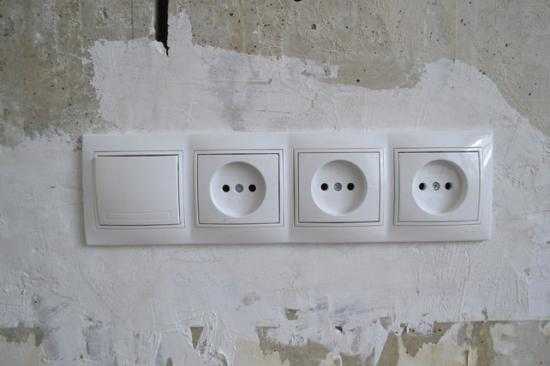

Тройной блок розеток

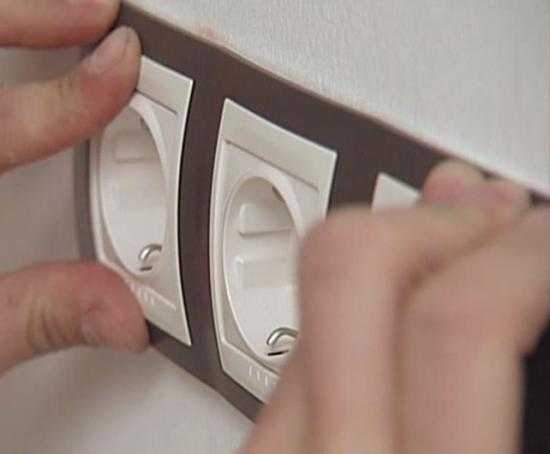

Нас же пока интересует более простой и более экономный вариант — установка блока из трех розеток в одно посадочное отверстие. Откровенно говоря, это не самый мудрый способ увеличить количество потребителей на провод, и такому мнению есть аргументации, но пока рассмотрим положительные стороны такой установки:

1. Тройная розетка в одном блоке занимает минимум места — примерно 10х10 см.
2. Блочная тройная розетка цена которой не намного выше, чем дорогой одинарной, может ничуть не уступать по качеству более дорогим раздельным вариантам.

Тем не менее, есть серьезные ограничения по применению таких розеток. Во-первых, очень часто на скупость ловят, подсовывая плохое качество контактов. Перед покупкой нужно убедиться, что все контакты непременно латунные. Затем стоит обратить внимание на качество пластика крышки и материал корпуса. В идеале сердечник должен быть керамическим, а материал крышки из негорючей пластмассы.

Как подсоединить розетку тройную

При выборе способа установки нужно отталкиваться от сечения провода, который проложен в стене. Если мы решаем стену не штробить и не высверливать дополнительные места для многоместной внутренней розетки, то в любом случае, стоит убедиться в том, что провод выдержит три потенциальных потребителя. Если этого не сделать, проводка может обгореть, тогда в любом случае придется штробить стену, чтобы заменить провод на поврежденном участке.

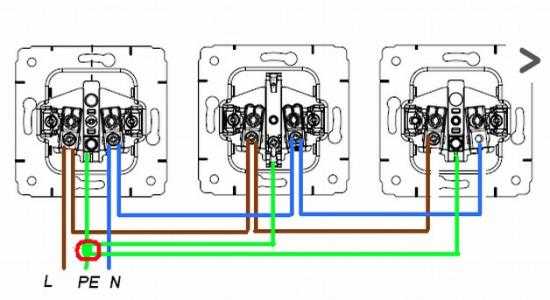

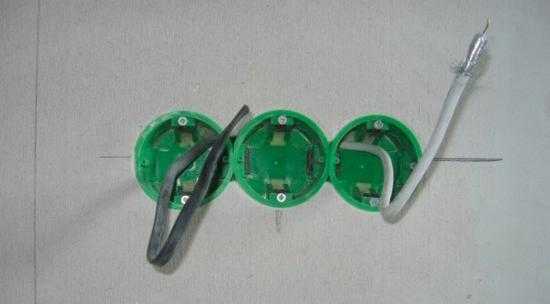

Если все же принято решение устанавливать три розетки в разных подрозетниках, то они должны быть подключены в соответствии схеме, приведенной выше. В этом случае возможно придется прокладывать дополнительные участки кабеля и здесь нужно учесть, что прокладываются они исключительно горизонтально или вертикально. Диагональная прокладка недопустима.

Если предусмотреть все нюансы, связанные с нагрузкой и сечением провода, а также купить качественную тройную розетку внутреннюю, она прослужит верой и правдой вплоть до следующего ремонта. Удачной работы!

Читайте также Как подключить двухклавишный выключатель света

nashprorab.com

Тройной выключатель — устройство, монтаж и подключение

Стремление человека сделать бытовые условия комфортными приводит к появлению новых видов устройств и механизмов. Одним из них является тройной выключатель с розеткой, позволяющий минимизировать занимаемое на стене пространство и сделать жизнь хозяина квартиры (частного дома) более удобной.

Кроме того, такой подход имеет еще несколько преимуществ:

• эстетичный вид – на стене только один управляющий блок клавиш с розеткой;
• экономия времени на прокладке кабелей при первоначальной планировке или ремонте;
• сокращение трудозатрат в связи с монтажом одной ниши под выключатель-розетку вместо нескольких.

Использование блока из тройного проходного выключателя, совмещенного с розеткой в одном корпусе, будет уместно при сложной планировке – когда несколько небольших комнат находятся рядом. Например, прихожая, ванная, санузел, кухня и т. п.

Или когда потолочная люстра имеет 3 варианта насыщенности света: можно включить определенное число лампочек от общего количества.

В редких случаях блок из тройного проходного выключателя, совмещенный с розеткой, служит для включения различных типов освещения в одном здании.

Кстати, поскольку нагрузка на подобные многофункциональные приборы увеличивается по сравнению с более простыми моделями, технология их изготовления отличается. Блок из тройного проходного выключателя, совмещенный с розеткой в одном корпусе, сможет выдержать одни и те же нагрузки на протяжении более длительного срока.

Поскольку вы решили своими руками устранить поломку или установить новый электроприбор, стоит знать о возможных неисправностях:

• поломка внешних или внутренних элементов корпуса устройства;
• неисправности пружин или крепежных элементов;
• выход из строя клавиш;
• расшатывание или поломка контактных зажимов;

В последнем случае может произойти подгорание электрических кабелей или даже всего устройства. Так что при обнаружении любых отклонений в функциональности блока из тройного проходного выключателя, совмещенного с розеткой, следует проводить внеплановый ремонт.

И желательно, если этим займется специалист. Но, в крайнем случае, вы можете попробовать сделать все сами, строго соблюдая меры предосторожности: начиная от отключения электричества и заканчивая исправным инструментом.

Устройство тройного выключателя

Следует понимать, что электрооборудование производит множество компаний – как отечественных, так и зарубежных. И практически каждая из них использует свою технологию, что приводит к огромному ассортименту блоков из тройного проходного выключателя и совмещенной с ним розетки.

При этом конструктивные отличия и дизайн этих устройств очень разнообразны. Но тех, кто решил сделать своими руками ремонт или монтаж такого прибора, порадует, что схема подключения практически всегда одинакова. Этому способствует однотипность и общие принципы функционирования электросетей.

Схема подключения трехклавишного выключателя с розеткой

Так что подключение блока из тройного проходного выключателя, совмещенного с розеткой, идентично действиям с двойными или одинарными электроприборами для включения света. Смысл в том, что один питающий кабель нужно подключить к входу устройства, а провода от ламп освещения – к соответствующим контактам, расположенным на коммуникационной колодке.

Различия с одинарными и двойными выключателями в том, что общее количество размещенных в приборе контактов коммуникационных групп не будет одинаковым. Их ровно столько, сколько клавиш на устройстве: один, два или три.

И помните, что согласно схемы подключения при монтаже блока из тройного проходного выключателя, совмещенного с розеткой, из распределительной коробки нужно запустить отдельную жилку – «ноль». Этот дополнительный кабель как раз и предназначен для функционирования непосредственно розетки.

Обратите внимание, что все «нулевые» провода собираются вместе для подключения к нулевому кабелю в распределительной коробке.

Монтаж тройного выключателя в нишу в стене производится при помощи специальных суппортов или распорных лапок по бокам устройства. После надежной фиксации прибора сверху он закрывается декоративной рамкой, которая может крепиться различными способами, но чаще всего – на маленьких защелках.

Распорные лапки выключателя

Набор инструментов и алгоритм работы

Для проведения ремонта или монтажа нового блока из тройного проходного выключателя, совмещенного с розеткой, вам понадобится:

• отвертка плоская или крестовидная – в зависимости от типа головок саморезов крепления;
• стриппер – инструмент, снимающий изоляцию с проводки;
• пассатижи, кусачки;
• нож, изолента.

Алгоритм работы в целом включает такие пункты:

• разберите выключатель для того, чтобы впоследствии вы смогли установить его в нишу в стене;
• отключите подачу электроэнергии на участок ремонта или монтажа;
• определите предназначение каждой из имеющихся клемм электроприбора;
• установите места подключения всех проводов;
• приступайте непосредственно к подключению тройного выключателя.

Чтобы устройство работало правильно и без сбоев долгое время, все действия выполняйте аккуратно, принимая во внимание схему подключения.

Монтаж тройного выключателя

Изучив написанное выше, вы уже приблизительно знаете, как подключить тройной выключатель в одном корпусе с розеткой. Для каждого подобного устройства понадобится четыре одножильных провода или четырехжильный кабель. Иногда вы увидите, что имеется два провода: одножильная «фаза» и трехжильный, идущий через распределительную коробку к лампам освещения.

Сначала соберите провода согласно схемы подключения с помощью самозажимных клеммников или используя ручную «скрутку». При этом ноль от выходного кабеля подключите вместе со всеми такими же проводами от осветительных приборов.

Фазу от питающего кабеля закрепите на общем контакте выключателя. Определить где какой провод в распределительной коробке можно визуально или при помощи специальных приборов: тестера или индикаторной отвертки.

После проведенных действий останутся три одножильных провода от механизма выключателя и по одной фазе от каждой из лампочек накаливания.

Обратите внимание: схема подключения подобных приборов указывает, что на входную клемму выключателя должен быть подключен именно фазный кабель от электросети, а не нулевой. Если при монтаже будет допущена хоть одна ошибка, безопасная эксплуатация тройного выключателя в таком случае не гарантируется.

Кроме того, существует реальная угроза удара током даже при обычной смене лампочки накаливания, потому что вся электропроводка постоянно находится под напряжением. То есть минимальный пробой изоляционного слоя при отсутствии заземления ламп освещения (светильников) может привести к непредсказуемым последствиям.

После проведения монтажа блока из тройного проходного выключателя, совмещенного с розеткой, проверьте его работоспособность. Включите по очереди все клавиши – лампочки должны загораться и выключаться.

Как подключать провода непосредственно к выключателю

Процесс может быть немного разным – в зависимости от модели тройного выключателя, но в целом все действия выполняются аналогично.

Подключение проводов к выключателю

Итак, вытяните клавиши, снимите декоративную рамку и найдите клеммы подключения. Но помните, что при выполнении этих и всех дальнейших работ нужно быть предельно аккуратным и внимательным, чтобы не допустить поломки нового электроприбора.

Кабеля в механизме выключателя удерживаются благодаря зажимным винтам, которые перед началом проведения монтажа вам нужно слегка выкрутить – для беспрепятственного прохода проводов.

Обратите внимания, что схема подключения тройных выключателей предусматривает четыре клеммы для кабелей: три выходные и одна входная.

Сначала вам следует определить размещение общей клеммы, куда будет подана фаза, а потом вы увидите и клеммы для каждой осветительной секции. Как правило, они располагаются в стороне, на отдельной колодке или даже вынесены на тыльную сторону электроприбора.

На каждом из проводов нужно будет удалить не более чем 7-10 мм изоляционного слоя, чтобы исключить касания оголенных проводов к внутреннему механизму устройства.

Затяните прижимные винты крепко, потому что люфт здесь недопустим. И воспользуйтесь специальными НШВИ наконечниками, если вы используете многожильные кабеля. Так существенно уменьшается риск обламывания провода во время затягивания его винтовыми зажимами.

НШВИ наконечники

После выполнения всех действий соберите внешний декоративный каркас тройного выключателя в обратной последовательности.

Самое главное при проведении монтажа любого подобного устройства – помнить о технике безопасности при работе с электроприборами. Убедитесь, что сеть обесточена до того, как начнете разборку старого выключателя.

energomir.biz

Как подключить трехклавишный выключатель — фотоотчет. Схема подключения трехклавишного выключателя

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

• — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
• — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Тройной выключатель: виды и особенности подключения

Оглавление:
Тройной выключатель: какие бывают
Как подключить тройной выключатель: особенности

Что такое тройной выключатель? По аналогии с его ближайшим сородичем, двойным выключателем, можно предположить, что это электрический прибор, позволяющий управлять тремя группами осветительных приборов из одного места. Такой выключатель оборудован не одной и даже не двумя, а целыми тремя клавишами, в чем и заключается его основная особенность – при этом его размеры остаются стандартными для данной группы оборудования. О нем и пойдет разговор в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его разновидностями и изучим присущие им особенности. Также мы рассмотрим технологию его самостоятельной установки.

Тройной выключатель фото

Тройной выключатель: какие бывают

Как ни странно, но даже такая простая и привычная для всех вещь, как выключатель, может иметь массу разновидностей – мало того, даже каждая отдельно взятая разновидность, в свою очередь, может делиться на подвиды. Тройной выключатель в этом отношении не является исключением, и классифицировать эти изделия можно даже не по одному, а по нескольким признакам.

1. Тройной выключатель с подсветкой. Как вы понимаете, здесь может быть несколько вариантов – в одних выключателях делается подсветка, а в других она отсутствует. Все свои преимущества тройной выключатель с подсветкой проявляет ночью – маленький огонек служит прекрасным ориентиром в темноте и позволяет найти быстро не только сам выключатель, но и помещение, в котором он управляет светом. Также в большинстве случаев подсветка на выключателе является своего рода указателем, который сигнализирует о рабочем или не рабочем состоянии освещения в том или ином помещении – как правило, подсветка работает только тогда, когда напряжение не подается на осветительные приборы. Соответственно, если выключатель не подсвечен, значит в помещении горит свет.

   Тройной выключатель с подсветкой фото

2. Сенсорный тройной выключатель. Это уже далеко не новшество, и практически все люди знают, что выключатели, в том числе и тройные, могут быть клавишными или сенсорными. Разница между ними заключается только в способе управления – если в стандартном, если можно так сказать, устаревшем варианте исполнения этого электрического прибора выключать и включать свет приходится нажатием на клавишу, то в сенсорном выключателе достаточно только прикоснуться к панели в определенном месте. Зачастую сенсорные выключатели, как одинарные, так и двойные и тройные, оборудуются диммером, который позволяет регулировать яркость свечения ламп.
3. Тройной выключатель с розеткой. Своеобразный комбинированный вариант, который подойдет для установки не в любое место. Оптимальным вариантом для изделий такого типа является туалетный столик, на котором и розетка необходима для подключения того же фена или плойки, и освещение, без которого модницы жить не могут. В принципе, такой выключатель можно установить и стандартным способом, но…. во-первых, розеткой, установленной на высоте 800-900мм от пола, пользоваться неудобно (мы уже отвыкли от этого) и, во-вторых, установка тройного выключателя с розеткой невозможна без переделки электропроводки. По сути, в одно и то же место понадобится подвести отдельно провода для розетки и отвести из него исходящие фазы для освещения.

В отдельный подвид дополнительно можно выделить и беспроводный тройной выключатель, но следует понимать, что это уже изделия совсем другого типа. В большей степени это даже не выключатель, а пульт дистанционного управления. С первого раза может даже показаться, что это вполне удобная вещь, но когда такие мысли приходят в голову, сразу вспоминается пульт от телевизора, который периодически куда-то пропадает и его приходится долго искать.

Подключение тройного выключателя с розеткой фото

Как подключить тройной выключатель: особенности

Если разобраться и понять принцип работы электрических приборов данного типа, то установить тройной выключатель самостоятельно не покажется сложной задачей ни для кого. Разница между ним и двойным выключателем, по большому счету, незначительная, и принцип его работы, в некотором роде можно сравнить с работой тройника. Если говорить простым языком, то тройной выключатель просто разделяет одну приходящую на него фазу на три, каждая из которых оборудована отдельной клавишей выключателя. Если принцип работы понятен, то несложно будет разобраться и с вопросом самостоятельного подключения такого выключателя. Схему этого процесса можно представить в виде следующей последовательности работ.

1. Для начала к месту установки тройного выключателя необходимо подвести фазу – стандартно она берется в распределительной или, как ее еще называют, коммутационной коробке.

   Как подключить тройной выключатель фото

2. Также к этому месту установки, а вернее от него, протягивается три одинарных провода, которые подают фазу на освещение. Как вариант, можно использовать сразу трехжильный провод, но в некоторых ситуациях проще все-таки воспользоваться одножильными кабелями, помещенными в гофру. Следует понимать, что каждая из этих жил тянется к отдельной группе осветительных приборов – ноль для них можно делать общим и брать его нужно, опять-таки, из коммутационной коробки. А тянется он мимо выключателя, напрямую к светильникам.
3. Дальше стандартная установка и подсоединение выключателя. С одной стороны этого прибора имеется входная клемма (как правило, она отмечена стрелочкой, направленной к клемме) и три клеммы исходящих (стрелка от клеммы). Соответственно, приходящую фазу подсоединяем к входной клемме, а исходящие – к выходным (к каждой по одному проводу). Какой куда, особой роли не играет – если хотите, чтобы каждая клемма отвечала именно за нужные осветительные приборы, то перекоммутировать провода в необходимом порядке будет несложно.

   Схема подключения тройного выключателя

В принципе, это и весь процесс установки тройного выключателя. Если говорить о тройном выключателе с розеткой, то здесь схема несколько иная – для того чтобы правильно решить вопрос, как подключить тройной выключатель с розеткой, к месту его установки от распределительной коробки нужно тянуть не только фазу, но и ноль, который, так же как и фазы, отводится от места установки выключателя к осветительным приборам. То есть выход с выключателя имеет уже не три жилы провода, а четыре – используется не тройной провод, а два двойных. И это еще не все. Если в случае с выключателем без розетки можно использовать кабель сечением 1,5 квадрата, то здесь делать этого не стоит – к розетке с выключателем тянется провод сечением в 2,5 квадрата, а от нее непосредственно к осветительным приборам можно уже тянуть провода с сечением 1,5 квадрата.

В принципе, дополнительно можно рассказать еще и про тройной проходной выключатель, но это другая тема, о которой следует говорить отдельно. Этот выключатель работает только в паре со вторым аналогичным устройством – он позволяет управлять тремя группами осветительных приборов из двух мест. Это отличный вариант для проходных комнат и коридоров. О том, как работают проходные выключатели, какими они бывают и как производится их подключение, читайте в статье «Проходной выключатель и его особенности».

Автор статьи Александр Куликов

stroisovety.org
