Труба канализационная пластиковая 110 мм — размеры.

Пластиковые канализационные трубы классифицируются по ряду следующих параметров:

  1. Сфера применения;
  2. Диаметр. Особое внимание при выборе трубопровода уделяется внутреннему диаметру;
  3. Длина. В зависимости от материала трубопровода, изделия выпускаются как определённой длины (стандартизированы), так и различного метража;
  4. Толщина стенок, что напрямую влияет на такой показатель, как прочность и срок эксплуатации;
  5. Материал, применяемый для изготовления трубопровода.

ТПК подразделяются на четыре основных вида:

  1. Полиэтиленовые;
  2. Полипропиленовые;
  3. Поливинилхлоридные;
  4. Полибутиленовые.

Все эти виды пластиковых труб нашли своё использование, как в многоквартирных постройках, так и частных домах и даже дачах.

Труба канализационная пластиковая 110 мм — размеры.

Размер строго регламентируется техническими условиями (ТУ). Ниже приведены размеры канализационных пластиковых труб диаметром 110 мм, применяемых при прокладке безнапорных сетей.

Длина (мм.) Диаметр снаружи (мм) Внутренний диаметр (мм) Толщина стенки Длина раструба
нормальный удлиненный
500 110 103,6 3,2 58 113
1000 110 103,6 3,2 58 113
2000 110 103,6 3,2 58 113
3000 110 103,6 3,2 58 113
6000 110 103,6 3,2 58 113

Вес напрямую зависит от диаметра, так например один погонный метр трубы 110 мм будет весить около 1 килограмма.

Технические характеристики.

Эксплуатационные свойства пластиковых труб любого диаметра зависят от их технических характеристик.

Основные параметры, которые свойственны только трубам из пластика:

  • Прочность – гофрированная труба состоящая из трех слоев может укладываться на глубину до 8 метров.
  • Максимально выдерживаемое внутреннее давление, в зависимости от толщины стенок и конструкции – от 6 до 16 Бар.
  • Температурные ограничения – плюс 65° С и –10° С.
  • Удельный вес – 2 кг/м.п., зависит от диаметра и толщины стенки.
  • Предел прочности при разрыве – 50 Мпа.
  • Срок эксплуатации – до 50 лет.

Преимущества.

  • небольшой вес ускоряет процесс монтажа и намного упрощает работу;
  • внутренние гладкие стенки трубы обеспечивают большую пропускную способность, уменьшая вероятность возникновения засоров;
  • не подвергаются коррозионному воздействию, поэтому не требуют дополнительной обработки специальными средствами;
  • не имеют собственного запаха и не впитывают посторонние;
  • труба с наружным диаметром 110 мм рассчитана на срок службы от 45 лет;
  • устойчивы к воздействию агрессивных сред и веществ (щёлочи, масла, спирт, бензин и др.)
Заключения.

Трубы из таких пластиков, как полиэтилен, поливинилхлорид (ПВХ), полипропилен (ПП), являются альтернативной заменой трубопроводов из металлов или бетона, то есть предназначены для прокладки магистральных водопроводов, канализационных и дренажных систем.

Кроме этого, могут выполнять функции защитных коробов при проведении кабельных линий различного назначения (оптоволоконных, телефонных и т.п.).

domstrousam.ru

Каталог размеров канализационных труб ПВХ:ГОСТы,ТУ,выбор,маркировка

Труба ПВХ SDR 51 (SN2) 110 3,2 1000
Труба ПВХ SDR 51 (SN2) 110 3,2 2000
Труба ПВХ SDR 51 (SN2) 110 3,2 3000
Труба ПВХ SDR 51 (SN2) 110 3,2 4000
Труба ПВХ SDR 51 (SN2) 110 3,2 5000
Труба ПВХ SDR 51 (SN2) 110 3,2 6000
Труба ПВХ SDR 51 (SN2) 160 3,2 1000
Труба ПВХ SDR 51 (SN2) 160 3,2 2000
Труба ПВХ SDR 51 (SN2) 160 3,2 3000
Труба ПВХ SDR 51 (SN2) 160 3,2 4000
Труба ПВХ SDR 51 (SN2) 160 3,2 5000
Труба ПВХ SDR 51 (SN2) 160 3,2 6000
Труба ПВХ SDR 41 (SN4) 160 4,0 1000
Труба ПВХ SDR 41 (SN4) 160 4,0 2000
Труба ПВХ SDR 41 (SN4) 160 4,0 3000
Труба ПВХ SDR 41 (SN4) 160 4,0 4000
Труба ПВХ SDR 41 (SN4) 160 4,0 5000
Труба ПВХ SDR 41 (SN4) 160 4,0 6000
Труба ПВХ SDR 51 (SN2) 200 3,9 1000
Труба ПВХ SDR 51 (SN2) 200 3,9 2000
Труба ПВХ SDR 51 (SN2) 200 3,9 3000
Труба ПВХ SDR 51 (SN2) 200 3,9 4000
Труба ПВХ SDR 51 (SN2) 200 3,9 5000
Труба ПВХ SDR 51 (SN2) 200 3,9 6000
Труба ПВХ SDR 41 (SN4) 200 4,9 1000
Труба ПВХ SDR 41 (SN4) 200 4,9 2000
Труба ПВХ SDR 41 (SN4) 200 4,9 3000
Труба ПВХ SDR 41 (SN4) 200 4,9 4000
Труба ПВХ SDR 51 (SN2) 250 4,9 1000
Труба ПВХ SDR 51 (SN2) 250 4,9 2000
Труба ПВХ SDR 51 (SN2) 250 4,9 3000
Труба ПВХ SDR 41 (SN4) 250 6,2 5000
Труба ПВХ SDR 41 (SN4) 250 6,2 6000
Труба ПВХ SDR 51 (SN2) 315 6,2 1000
Труба ПВХ SDR 51 (SN2) 315 6,2 2000
Труба ПВХ SDR 51 (SN2) 315 6,2 3000
Труба ПВХ SDR 51 (SN2) 315 6,2 4000
Труба ПВХ SDR 51 (SN2) 315 6,2 5000
Труба ПВХ SDR 51 (SN2) 315 6,2 6000
Труба ПВХ SDR 41 (SN4) 315 7,7 1000
Труба ПВХ SDR 41 (SN4) 315 7,7 2000
Труба ПВХ SDR 41 (SN4) 315 7,7 3000
Труба ПВХ SDR 41 (SN4) 315 7,7 4000
Труба ПВХ SDR 41 (SN4) 315 7,7 5000
Труба ПВХ SDR 41 (SN4) 315 7,7 6000
Труба ПВХ SDR (SN8) 315 9,7 6000
Труба ПВХ SDR (SN8) 400 12,3 6000
Труба ПВХ SDR (SN8) 500 15,3 6000

vivoz-gbo.ru

Длина трубы 110 мм, канализационная труба ПВХ диаметром 110 мм

При расчете канализационной системы из 110-ой ПВХ трубы, нужно учесть все стыки труб, количества соединяющих муфт и прочие узлы. Для этого нужно обязательно знать все размеры труб 110 мм, есть некий стандарт, по которым длина трубы 110 мм определена заранее, и каждый производитель придерживается этих размеров.

Длина трубы, мм Наружный диаметр, мм Внутренний диаметр, мм Толщина стенки трубы, мм Длина раструба соеденительного, мм
500 110 103,6 3,2 60
1000 110 103,6 3,2 60
2000 110 103,6 3,2 60
3000 110 103,6 3,2 60
6000 110 103,6 3,2 60

Часто сталкиваясь с расчетом канализационных труб из ПВХ, искал их размеры в интернете, но ни где не было внятного ответа каких длин они бывают, много пишут о характеристиках, которые мне особо не интересны, когда ищешь такую информацию с телефона, это не очень удобно, попав за ПК, решил сделать таблицу всех возможных длин труб 110 го диаметра, что бы быстро их найти при необходимости, может кому то пригодится тоже.

Схема размеров трубы канализационной диаметром 110 мм

  1. Длинна раструба для стыковки со следующей трубой
  2. Длинна рабочей части трубы



(Visited 837 times, 1 visits today)

Похожие статьи на сайте

ubzt.ru

технические характеристики и размеры по ГОСТ

Трубы из таких пластиков, как полиэтилен, поливинилхлорид (ПВХ), полипропилен (ПП), являются альтернативной заменой трубопроводов из металлов или бетона, то есть предназначены для прокладки магистральных водопроводов, канализационных и дренажных систем. Кроме этого, могут выполнять функции защитных коробов при проведении кабельных линий различного назначения (оптоволоконных, телефонных и т.п.).

Пластиковые трубы. Достоинства и недостатки

Основные преимущества использования пластиковых труб в сравнении с металлическими и бетонными (керамическими) трубами:

  • Ровная и гладкая внутренняя поверхность трубы, что значительно снижает коэффициент трения, тем самым увеличивая их проводимость;
  • Неподверженность коррозийным разрушениям;
  • Устойчивость к воздействию агрессивных сред химического или биологического характера;
  • Увеличенный срок службы без специальных мероприятий по уходу за ним. До 50 лет – пластики и до 20-25 лет эксплуатации — трубы из других материалов;
  • Экологическая безопасность;

  • Небольшой удельный вес;
  • Низкая стоимость;
  • Простота и легкость монтажных работ без необходимости привлечения специальной техники и оборудования (монтаж производится при помощи специального термического паяльника и механических ножниц).

Основное внимание нашей статьи мы уделим так называемым рыжим трубам – трубам из ПВХ, предназначенным для строительства канализаций, с диаметром 110 миллиметров. Отдельно отметим, что вся продукция из пластиков проходит обязательную государственную стандартизацию и имеет соответствующие сертификаты в зависимости от направления ее применения.

Труба для канализационной системы

Трубы для прокладки канализационных стоков имеют разные цвета (серый, черный, различные оттенки обоих названных), но особой популярностью при проведении домашних (частных) коммуникаций пользуется рыжая канализационная пластиковая труба 110 (160, 200, 250) мм. Это объясняется тем, что данные изделия способны выдерживать низкие температуры и высокое давление грунта при их подземной укладке.

Техническое описание трубы канализационной диаметром 110 миллиметров

Технические характеристики канализационной пластиковой трубы 110 мм имеют следующие главные определения по ГОСТ:

  • Размер внешнего диаметра трубы;
  • Номинальная толщина стенок;
  • Выдерживаемое минимальное давление в барах при разных диаметрах и толщине стенок.

Типоразмеры трубы 110 мм для канализации по материалам изготовления и ГОСТ

Общим размером для всех канализационных труб из пластиков является их длина. Она имеет следующие градации: канализационная пластиковая труба 110 мм длиной 50, 100, 200 и так далее до 600 сантиметров.

Максимально возможная длина для данного типа изделий составляет 12 метров.

Диаметр и толщина стенок трубы указывается производителем в маркировке на внешней поверхности трубы и зависит от используемого материала для ее изготовления. От этих параметров с учетом длины зависит вес изделия. Размер диаметра пластиковых канализационных труб начинается с 25 миллиметров и в зависимости от материала и типа трубы (гладкая, гофрированная) может достигать:

  • для гладких труб – 630 миллиметров;
  • для профилированных (двухслойных) – 1200 мм.

Наиболее востребованными в частном строительстве систем канализации являются трубы с диаметром 110-160 мм.

Расчет плавучести пластиковых труб для канализационных систем (110 мм)

Мы не в первый раз сталкиваемся с абсурдными вопросами наших пользователей. И сегодня лидером становится вопрос: «Как рассчитать плавучесть пластиковых труб 110 мм?».

Абсурдным вопрос выглядит по той причине, что расчет плавучести производится для труб, предназначенных к сооружению из них различных водных конструкций, таких как понтонные переправы, дебаркадеры, плавучие волноломы и тому подобные сооружения. При этом минимальный применяемый диаметр труб начинается от 300 миллиметров, в зависимости от назначения объекта строительства. Тем более нет никакой необходимости провести данный расчет для канализационной пластиковой трубы 110 мм из-за ее размера и технического строения. Проще говоря, раструбового расширения на одном из ее концов.

Возможные (и применяемые) расчеты канализационных труб относятся к их пропускной способности проводимых жидкостей и определению угла закладки при прокладке безнапорных канализационных магистралей. В таких случаях учитывается:

  • Длина участка трубопровода;
  • Внутренний и наружный диаметр изделия;
  • Толщина его напорных стенок;
  • Условия прохода отработанных жидкостей (фекальных масс).

Для расчетов данного типа существуют специальные гидравлические и механические таблицы, основанные на стандартах ГОСТ.

Пример. Расчетные таблицы для многоквартирного дома.
При применении пластмассовых труб в расчет принимается внутренний диаметр трубопровода.



Диаметр поэтажного отвода, мм Угол присоединения поэтажного отвода к стояку, град. Максимальная пропускная способность вентилируемого канализационного стояка, л/с, при его диаметре, мм
50 85 100 150
90 0,8 2,8 4,3 11,4
50 60 1,2 4,3 6,4 17,0
45 1,4 4,9 7,4 19,6
90 2,1
85 60 3,2
45 3,6
90 3,2 8,5
100 60 4,9 12,8
45 5,5 14,5
90 7,2
150 60 11,0
45 12,6
Примечание. Диаметр канализационного стояка должен быть не менее наибольшего диаметра поэтажных отводов, присоединенных к этому стояку.



Рабочая высота стояка, м Максимальная пропускная способность невентилируемого канализационного стояка, л/с, при его диаметре, мм
50 85 100 150
1 1,6 5,3 6,3 14,0
2 1,0 3,1 3,7 8,0
3 0,6 2,0 2,4 5,4
4 0,5 1,4 1,8 3,9
5 0,4 1,1 1,4 3,0
6 0,4 0,8 1,0 2,4
7 0,4 0,7 0,9 2,0
8 0,4 0,5 0,7 1,6
9 0,4 0,5 0,6 1,4
10 0,4 0,5 0,6 1,2
11 0,4 0,5 0,6 1,0
12 0,4 0,5 0,6 0,9
13 и более 0,4 0,5 0,6 0,9

Манжеты для канализационных труб диаметром 110 и более миллиметров

Манжеты сантехнические резиновые предназначены для плотного соединения между собой отдельных канализационных и отходящих от них подключений (стиральной машины, душевой кабины, унитаза и так далее). Различают следующие виды манжетных уплотнителей:

  • штоковая манжета;
  • поршневая манжета;
  • универсальная манжета.

В качестве материалов изготовления для данных изделий применяются различные резиновые смеси (силикон, каучук и т.п.) с добавлением полиуретана. Такие составы отличаются высоким качеством своей плотности, прочности, оставаясь при этом эластичными.

Могут быть внутреннего и наружного применения (установки). Размеры манжет соответствуют внутреннему или наружному диаметру канализационной трубы в зависимости от типа установки манжета. Как и основные изделия (трубы), имеют государственный сертификат и стандарты (ГОСТ).

trubygid.ru

Труба пластиковая канализационная наружная – диаметр 100 и 110 мм для наружной канализации

В наши дни для обустройства наружной канализации трубные изделия из металла применяются все реже. Их уверенно вытесняет продукция из пластика. Существующая статистика подтверждает, что изделия из пластика ничем не уступают металлическим аналогам.

В сравнении с устаревшими образцами рассматриваемая продукция характеризуется более простой установкой, обслуживанием и доставкой. Наибольшей популярностью пользуются наружная труба канализационная пластиковая с диаметром 100 и 110 мм. В этой статье вы узнаете много полезной информации об этой продукции.

Ключевое назначение

Применение рассматриваемой продукции определено ее техническими особенностями. Наиболее востребованными изделиями являются трубы из поливинилхлорида. ПВХ относят к категории термопластов. Данный материал включает в себе стабилизированный хлор, этилен и некоторое число добавок, улучшающих показатель сопротивляемости конструкции физическим и температурным воздействиям.

Форму изделий создают в условиях высоких температур. Пройдя все этапы производства, конструкция с сечением 110 миллиметров приобретает способность выдерживать сильные нагрузки.

Изделия указанных размеров применяются для обустройства наружной канализации. Они обладают желтым или оранжевым цветом. По своим свойствам они превосходят изделия предназначенные для внутренних работ.

Толщина стенок конструкций с условным проходом 100 мм составляет 3.2 миллиметра. Изделия поставляются в отрезках от 560 до 6060 мм. Цена продукции зависит от нескольких факторов. Кроме габаритов на стоимость оказывает влияние материал изготовления. ПВХ бывает стандартным и непластифицированным. Последний вариант наиболее надежный. Он стоит несколько дороже, но имеет лучшие характеристики.

Особенности материала

Поливинилхлорид характеризуется перечнем уникальных свойств, которыми обладает исключительно этот вид пластика. Именно благодаря им изделия из него являются одними из лучших для создания наружных канализационных систем.

Среди его качеств следует выделить высокий уровень прочности. Продукция из данного материала может быть использована на глубине до восьми метров.

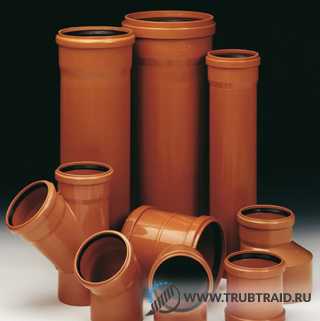

Изделие из поливинилхлорида

Непластифицированный ПВХ маркируют следующей аббревиатурой PVC-U. Он имеет высокую стойкость к агрессивным средам. Конструкции из него могут применяться не только в канализационных системах, но и при обустройстве газопроводов и различных жидкостей. Продукция из рассматриваемое материала выдерживает давление до шестнадцати бар.

Внутренняя поверхность конструкций гладкая. Это существенно повышает пропускную способность, делая конструкции из ПВХ особенно удобными для проведения наружных работ. В таких изделиях возникновение засоров практически исключено. Из минусов поливинилхлоридных конструкций можно выделить только их слабые температурные свойства.

Согласно существующим гос. стандартам рассматриваемый вариант ПВХ труб может выдерживать температуру до шестидесяти пяти градусов. Допускается кратковременное ее повышение до показателя девяносто градусов. При этом минимальная температура должна быть не менее минус десяти градусов.

Указанные особенности изделий создают определенные ограничение на применение продукции. Но их можно компенсировать правильным монтажом. В плане установки рассматриваемые конструкции очень удобны.

Один прогонный метр продукции с наружным диаметром 110 мм весит 1.160 килограмм. Поэтому доставку и укладку трубопроводов из нее довольно простые. Существует много различных фитингов, предназначенных для монтажа систем. Они делают установку еще более простой и удобной. Причем допускается стыковка трубы с изделиями, выполненными из другого сырья.

Можно с уверенностью заявить, что данная продукция лучше всего подходит для установки наружных веток канализации.

К ее преимуществам относится:

  • небольшая цена и низкие затраты на транспортировку и монтаж;
  • полная диэлектричность;
  • стойкость к коррозийным процессам;
  • огромное разнообразие фитингов, позволяющих создавать системы любой конфигурации;
  • возможность стыковки посредством раструбного соединения, уменьшающего время сборки и разборки системы.

Изделия из других видов полимеров

Существуют различные виды пластика для изготовления труб для наружной канализации. Поливинилхлорид — далеко не единственный материал. В продаже можно найти изделия, сделанные из полиэтилена или полипропилена. Каждый из них имеет свои особенности.

Сшитый полиэтилен хорош тем, что выдерживает серьезные температурные перепады и воздействия агрессивных сред. Он также устойчив к воздействию ультрафиолета. Конструкции из него применяют не только для монтажа наружных канализационных систем, но и для обустройства водопроводных каналов. Установка полиэтиленовых изделий более сложная. Стыковка труб осуществляется методом пайки. Этот способ сильно удорожает монтаж.

Полипропиленовые конструкции визуально схожи с предыдущими изделиями. Их отличие заключается в более высокой жесткости. Если есть угроза сильных физических воздействий на наружные ветки канализации, лучше всего применять именно эти конструкции.

И хотя, монтаж полипропиленовых труб достаточно трудоемкий, они обладают отличными показателями надежности. В этом отношении рассматриваемые изделия превосходят аналоги из ПВХ.

Классификация конструкций

Существуют различные виды рассматриваемых изделий. Их классифицируют не по параметрам габаритов, а по нагрузкам, которые они способны выдержать. Каждая разновидность продукции имеет соответствующую маркировку.

Буква N, указанная на изделие свидетельствует о том, что конструкция имеет показатель кольцевой жесткости 4 кН на м2. Если на маркировке присутствует S, это означает, что указанный выше параметр имеет значение, равное восьми.

Существует следующая система категоризация изделий:

  1. SDR34 ряд S16.7, SN-8 — изделия с повышенным показателем жесткости. Способны выдерживать высокое давление грунта. Отлично подходят для монтажа в условиях высоких нагрузок.
  2. SDR41 ряд S20, SN-4 — данные конструкции можно укладывать под автомобильными дорогами с небольшой проходимостью транспорта.
  3. SDR51 ряд S25, SN-2 — наиболее простой вариант изделий. Их можно применять только в условиях низких нагрузок на поверхность конструкций.

Отметим, что продукция предназначенная для наружной канализации имеет ряд отличий от аналогов, используемых для обустройства внутренних веток системы. Чаще всего рассматриваемые конструкции являются однослойными или гладкостенными. Существуют также трехслойные и гофрированные варианты изделий.

Последний вариант трубного изделия характеризуется иным рельефом как наружной, так и внутренней поверхности. Производятся данные конструкции методом экструзии. Гофра из непластифицированного сырья выполняет роль защитного материала. Она увеличивает показатели прочности. Внутренняя поверхность таких труб гладкая. Поэтому ее пропускная способность высокая.

Напорные и безнапорные конструкции

Существует канализационные трубы двух видов. Один предназначен для использования в системах, оснащенных насосов, а второй в трубопроводах без него. Первый вариант изделий называют напорными.

Принудительное устранение сточных жидкостей создает сильное давление на стенки конструкций. Поэтому требования к таким изделиям более высокие. Производятся варианты продукции, способные выдерживать от 0.6 МПа до 1.25 МПа. Именно их нужно применять для обустройства напорных канализационных систем.

Такие трубы различаются по своим габаритам. Кроме того, важную роль играет метод стыковки конструкций.

На сегодняшний день применяют следующие способы соединения:

  1. Клеевое. Такая установка осуществляется посредством применения клея и особых фасонных элементов. Место стыковки фиксируется до полного высыхания. После этого соединение считается готовым.
  2. Раструбное. Монтаж выполняется путем вставки одного конца трубы в раструбный участок другой конструкции.

Во время выполнения укладки следует особое внимание обращать на герметичность мест стыковки. Важно подбирать прочные и надежные фасонные элементы. Если соединение двух компонентов выполнено не качественно, протечки не заставят себя долго ждать. Этому нюансу нужно уделять максимальное внимание.

Безнапорные трубные изделия применяются в самотечных канализационных системах. Они обладают более простыми характеристиками. Поскольку не подвергаются серьезным нагрузкам, в отличие от напорной продукции.

Именно для этих целей чаще всего применяют трубу с наружным диаметром 110 мм. Как правило, такие конструкции соединяют раструбным методом.

Полезные советы

Для укладки наружной ветки канализации частного дома лучше всего применять трубу с диаметром 110 миллиметров. Ее проходной способности достаточно для того, чтобы система работала надежно и стабильно.

Желательно приобретать трубы с маркировкой SN4. Их свойств достаточно для того, чтобы выполнить монтаж не только перед зданием, но и под дорогой невысокой проходимости, а также тротуарной дорожкой или гаражом.

Установка канализации в частном доме

Для стыковки пластиковых труб с конструкциями, выполненными из других изделий лучше всего использовать фитинги с резиновыми уплотнителями. Данная технология позволит обеспечить достаточный уровень герметичности соединения. Наличие кольцевого уплотнителя позволит сохранить стык даже в условиях наличия вибраций или физических воздействий на трубопровод.

Смотреть видео:
