Труба для дымохода из нержавейки – Дымоход из нержавеющей стали: правила монтажа

Дымоходные трубы из нержавейки и их достоинства

Удаление продуктов горения из очага или современного котла является важнейшим процессом в отоплении жилища. Поэтому к дымоходам предъявляются особые  требования, как по надежности, так и по долговечности.

В этом отношении на особом положении находятся дымоходные трубы из нержавейки, позволяющие наиболее эффективно осуществлять процесс утилизации газов и дыма.

Этому способствуют качество металла, из которого изготавливается нержавеющая труба и современные технологии изготовления таких изделий с высокой точностью.

Виды дымоходных труб

Содержание статьи:

Основными материалами, применяемыми для устройства дымоходов являются следующие:

1. Полнотелый строительный кирпич.
2. Керамика.
3. Полимеры.
4. Металл.

Одним из самых применяемых в строительстве материалов является металл, это в полной мере относится и к устройству дымоходов. Будучи очень пластичным, он позволяет создавать достаточно сложные системы, сохраняя при этом свое главное качество – прочность.

Видео

Особыми свойствами обладает жаропрочная труба из нержавейки, обладающая кроме высоких прочностных характеристик, идеальным внешним видом. Нержавеющая труба очень долговечна, практически не подвергается коррозии и устойчива к механическим нагрузкам.

Достоинства дымоходов из нержавеющей стали

Высокие эксплуатационные качества данных изделий обусловлены свойствами материала изготовления.

Жаропрочная труба из нержавейки для дымохода имеет ряд преимуществ перед аналогичными устройствами из других материалов:

• она имеет более длительный срок эксплуатации;
• повышенные прочностные характеристики;
• жаропрочная нержавейка дает возможность создания систем повышенной сложности при их исполнении в гофрированном виде.

Немалое значение имеет коррозионная устойчивость, свойственная для данных изделий.

Какая сталь используется

Для изготовления дымохода из нержавейки применяются следующие марки стали (по евроклассификации):

• AISI 304 – характерна повышенной устойчивость к воздействию кислотных составляющих дымовых газов в интервалах температур до 250 градусов, а слабокислотные газы она способна выдержать и при температуре 600 градусов. Используется для изготовления внутренних вкладышей сэндвичей, а также для дымоходных одностенных систем из нержавейки;
• AISI 310 – из этой стали производится жаропрочная труба, поскольку сталь способна выдерживать нагрев до 1000 градусов без потери прочностных качеств. Устойчивость к воздействию кислот несколько ниже, чем в предыдущем случае, но она достаточна для построения дымоходов твердотопливных котлов, в том числе в банях;
• AISI 316 – представляет собой усредненный оптимальный вариант для изготовления дымохода из нержавейки, поскольку хорошо переносит кислотность в дымовых газах до температуры 900 градусов, что определяет возможность ее применения для любых типов котельного оборудования.

Видео

Приведенные примеры не исчерпывают многообразия применяемых марок стали, для изготовления дымовыводящих систем. Так же используются и иные материалы и все они обеспечивают нормальный процесс утилизации печных газов, порой с некоторыми ограничениями.

Размерный ряд

Представление о том, какие диаметры труб можно приобрести на рынке дает приведенная ниже таблица. Нужно обратить внимание на разность размеров в верхней и нижней части изделий. Из их разности становится понятно, как их соединить при монтаже.

Это производится простым насаживанием сверху вниз. Следует помнить, что в местах стыковки нужно применять специальный высокотемпературный герметик. Перед тем, как соединить дымоходные трубы его наносят на рифленую часть соединения без разрывов.

Выпускаемые диаметры обеспечивают исполнение отводящей системы для котлов любой мощности

Доборные элементы для монтажа

Эти детали являются вспомогательными устройствами, позволяющими соединить трубы в систему любой сложности.

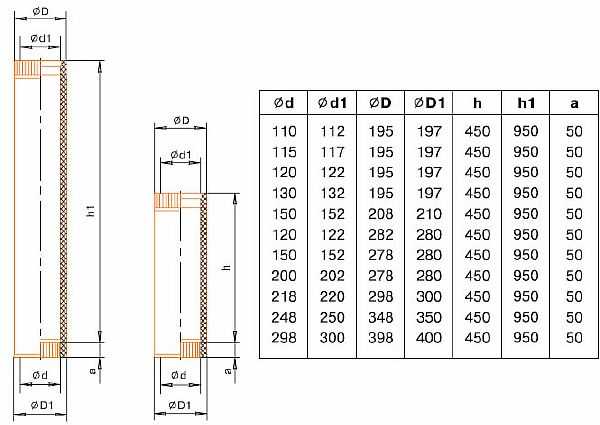

Диаметры дымохода из нержавейки и соответствующие присоединительные размеры таких фитингов стандартизированы и обеспечивают их свободную стыковку.

Заглушка на дымоход устанавливается в нескольких случаях. Например, при переходе с горизонтального участка на вертикальный. В этом случае целесообразно на нижнем отводе установить заглушку, позволяющую удалять твердые продукты горения при очистке дымового канала.

Соединить дымоходные трубы из нержавейки можно через тройники под разными углами, что позволяет обходить участки с инженерными коммуникациями.

Возможность перехода на другие диаметры трубопрокатов дает использование воллеров.

Регулируемая заглушка из нержавейки – шибер – позволяет эффективно регулировать силу тяги в системе отведения продуктов горения.

Утепление конструкции

Учитывая высокие качества применяемого материала, возникает закономерный вопрос – зачем утеплять дымоходную трубу из нержавейки?

Суть в том, что применяется тонкий материал от 0,5 до 2,0 мм, который быстро охлаждается на воздухе. А в состав продуктов горения входят различные вещества, способные конденсироваться на стенках и забивать просвет, а скопившиеся смолы издают крайне неприятный запах.

Дымоходная одностенная труба продается без покрытия или уже в изоляции из базальтовой ваты.

Еще одна причина, зачем утеплять дымоход из нержавейки – более безопасная проводка ее через стену или потолочное перекрытие.

Монтаж дымохода

При кажущейся сложности процесса он вполне доступен для самостоятельного исполнения. Нужно только выполнять его внимательно и вдумчиво в следующем порядке.

Видео

Рассмотрим порядок действий на примере установки печи в бане:

• установить на место печь;
• на место выхода продуктов горения устанавливается одностенная труба, предварительно помещенная внутри контурного бака для подогрева воды. Он, в свою очередь подключается к накопительному баку для горячей воды с обраткой. В контурном баке вода нагревается под воздействием тепла проходящих через одностенку раскаленных газов;
• далее, нужно сделать достаточно обширное отверстие в потолке и это еще одно место, где становится понятно, зачем утеплять дымоход или устанавливать сэндвич – трубу. Делается из соображений безопасности с дополнительной изоляцией базальтовой ватой;
• прохождение дымохода через кровельный пирог также требует изоляции по тем же соображениям;
• после прохождения потолка в систему нужно установить смотровое окошко из набора комплектующих изделий, на котором монтируется заглушка;
• для последней, выходной секции снова понадобится труба с оголовком, потому, что она тоньше сэндвичной и подвергается меньшим ветровым нагрузкам.

Дымоходные трубы из нержавейки оценены по достоинству и в последние годы все активнее заменяют традиционные материалы. Тем более, что монтаж дымохода такого типа гораздо проще, чем кирпичная кладка.

Видео

В связи с этим можно ожидать, что и изготовление дымоходных труб из нержавейки, а также фитингов к ним, будет продолжать развиваться ускоренными темпами.

Далее рассмотрим дымоходные системы выполненные из других материалов.

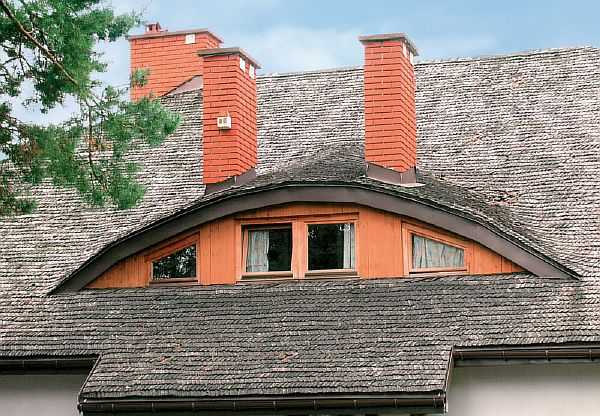

Кирпичные виды

Кирпич – традиционный материал для дымоходов. Согласно требованиям СНиП применяется только в полнотелом исполнении, толщина шва не более 10 мм. В качестве кладочного раствора применяются составы на основе извести, выше уровня кровли могут применяться цементно – песчаные растворы.

При кладке дымохода внутренняя поверхность не отделывается. Шероховатая структура способствует ускоренному отложению сажи из продуктов горения на стенках трубы. Очистку дымохода нужно производить регулярно перед началом отопительного сезона.

Постоянные перепады температуры ведут к разрушению кирпича внутри трубы, осыпавшиеся части сужают проход вплоть до полного его перекрытия.

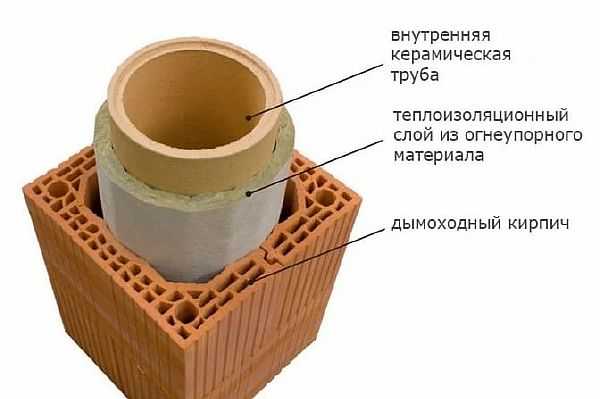

Дымоходы керамические

Такие изделия в дымоходах применяются чаще всего в виде вставок, обкладываемых кирпичом. Таким образом, производится усиление внутренней поверхности и обеспечивается более длительный межремонтный период.

Специально для вставок производятся также керамические изделия прямоугольной формы и различного сечения.

Дымоходы полимерные

Совершенствование полимерных материалов позволяет использовать их и для строительства дымоходов. Они успешно выдерживают температуру дымовых газов и очень удобны в применении, особенно для ремонта действующих каналов отводов дыма.

Особенностью полимеров является то, что на них практически не осаживается сажа.

trubanet.ru

эксплуатация изделий из стали, угол наклона

Материалов, применяемых для монтажа вентиляции и дымоходов, существует огромное множество. А вот стоит ли применять такой материал как нержавеющая труба для дымохода, мы сегодня и рассмотрим.

То что дымоходам приходится работать в прямом смысле в горячих условиях, известно всем. Но самым опасным фактором, разрушительно действующим на материал, из которого устроен дымоход, является конденсат.

Применение различных видов топлива (газ, уголь, мазут) приводит к образованию в продуктах горения множества агрессивных химических соединений. При контакте со стенками дымохода, которые имеют более низкую температуру, все эти вещества образуют конденсат, при этом его агрессивность только возрастает.

Такие материалы как обыкновенный кирпич, керамика без специальных покрытий под действием этой гремучей смеси очень быстро разрушаются. А это опасно не только разрушением всей конструкции.

В результате образования сквозных трещин возможно значительное ухудшение тяги и попадание продуктов горения внутрь помещений, что чревато отравлением человека.

Одним из материалов, который достаточно устойчив к воздействию конденсата, считаются трубы из нержавеющей стали для дымохода.

↑

Виды нержавеющей стали

Нержавеющая сталь получается в результате образования сплавов железа, никеля и хрома.

Различные концентрации этих элементов определяют разные характеристики металла:

• Сталь класса AISI 430; 410; 409 имеет хрома в своем составе  не более 11 %. Другое название таких сталей  — ферритные. Такой материал  не может применяться для производства дымоходов, он не устойчив к агрессивным средам. Сфера его применения — декоративные изделия, посуда.
• Сталь AISI 304; 321 кроме хрома (17%), содержит также и никель (8%). Такое соотношение делает материал более пластичным и стойким к агрессивным веществам. Такой материал уже может применяться для производства трубы для дымохода из нержавеющей стали, правда, существуют ограничения.

Такие трубы можно устанавливать, только если продукты горения имеют температуру, не превышающую 450 градусов, данный показатель зависит от конструкции котельного оборудования и применяемого топлива.

• Жаропрочная сталь AISI 309 также имеет в своем составе хром и никель,25 и 20% соответственно. Сфера применения дымоходов из этого материала — камины, твердотопливные котлы, газотурбинные установки.

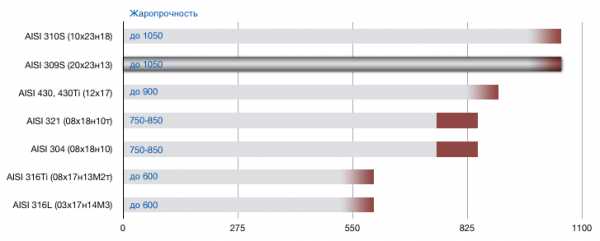

Жаропрочность некоторых видов стали

• Практически во всех случаях для сооружения дымоходов могут применяться стали AISI 316, температурный предел данного материала 800 градусов. В состав такой стали входят хром, титан, молибден.

Чаще всего производителями предлагается труба нержавеющая дымоходная  из стали AISI 304, это обусловлено ее сравнительно низкой стоимостью, но учитывайте то температурное ограничение, о котором говорилось выше. Оптимальная сфера ее применения — дровяные камины.

Вообще, при выборе материала обращайте внимание на его жаропрочность и кислотоустойчивость. Эти показатели должны быть высокими.

↑

Преимущества дымоходов из нержавейки

Конструкции для дымоходов, сделанные из нержавеющей стали, имеют целый ряд преимуществ перед другими материалами:

• Труба нержавейка для дымохода имеет небольшой вес, что позволяет монтировать ее одному человеку. Вообще, процедура монтажа достаточно проста, этого удалось достигнуть благодаря раструбной конструкции и большому выбору комплектующих элементов.
• В зависимости от класса стали подобные дымоходы могут применяться практически для любого котельного оборудования.
• Устойчивость к коррозии и воздействию агрессивных веществ.
• Трубы из стали можно монтировать на существующие дымоходные каналы.
• Выглядят такие дымоходы намного привлекательнее других моделей.

↑

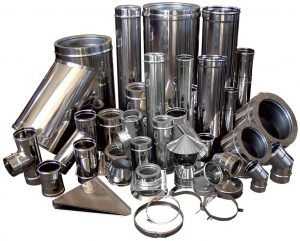

Комплектующие для дымоходов из нержавеющей стали

Производители предлагают целый комплект изделий, которые позволяют возвести дымоходы из нержавеющей стали любой длины. Кроме соединительных элементов выпускают целый ряд устройств, значительно облегчающих процесс эксплуатации и обслуживания системы удаления продуктов горения.

Основной элемент системы — труба нержавеющая для дымохода рядовая. Обычно она имеет длину 33; 50 или 100 см, между собой такие трубы соединяются через раструб, дополнительное уплотнение стыка не требуется. Является базовым сегментом, из которого монтируются прямолинейные участки дымохода.

Отвод (колено) 45 градусов — применяется для того, чтобы изменить угол наклона трубы из нержавейки для дымохода. Поворотный отвод (колено) 90 градусов — элемент, состоящий из четырех поворотных сегментов, которые позволяют выбрать требуемый угол наклона. Чаще всего используется для подключения трубопровода к котельному оборудованию, может также применяться для установки на других участках конструкции.

Комплектующие для дымоходов из нержавеющей стали

Тройники прямые и косые (90 и 45 градусов соответственно) применяются для соединения различных ветвей дымохода. Ревизия, в принципе тот же тройник, только с заглушкой, устанавливается на дымоход для обеспечения доступа внутрь дымохода для чистки и других видов обслуживания.

Элементы, защищающие конструкцию от попадания атмосферных осадков внутрь трубы — грибок дефлектор и флюгер. Благодаря этим нехитрым приспособлениям дымоход из нержавеющей стали может эксплуатироваться гораздо дольше.

Для регулировки тяги применяют специальный шибер, при помощи которого можно даже перекрыть дымоход полностью.

Окапник — этот элемент выполняет, в основном, декоративную функцию, устанавливается на наружное сопряжение дымохода с кровельным покрытием.

Для декорации и предохранения кирпичных дымоходных конструкций от осадков можно применять специальный оголовок из нержавеющей стали. Крепление труб к поверхности стен осуществляется специальными приспособлениями — скобами, их применение значительно облегчает монтажные работы.

↑

Сфера применения дымоходов из нержавейки

Подходящие дымоходные трубы из нержавейки следует выбирать еще при проектировании системы отопления и определения типа котла. Дело в том, что для определенного вида оборудования подобрать необходимую трубу иногда бывает затруднительно, а так у вас будет запас времени на доставку требуемой конструкции.

В зависимости от марки стали и конструктивных особенностей труба для дымохода нержавейка может устанавливать на следующие виды котлов:

• Твердотопливные котлы, сюда также можно отнести печи, камины, барбекю.
• Жидкотопливное оборудование — к нему относятся котлы, работающие на мазуте.
• Устройства на газообразном топливе  — наиболее распространенные отопительные приборы, подобрать трубу из нержавейки для них не составляет труда.

Установив изделия из нержавейки, вы обеспечите эффективную и безопасную работу котлов и печей. Кроме продления срока эксплуатации дымохода вы получаете и гарантию безопасности, ведь поступление продуктов горения в жилые комнаты в данном случае практически исключено. А установить такую конструкцию вы сможете и самостоятельно, причем без особого труда, тем более что под нее не нужен мощный фундамент.

vsetrybu.ru

видео-инструкция по монтажу своими руками, особенности гофрированных дымоходных изделий из нержавеющей стали, цена, фото

Дымоход только на первый взгляд может показаться простой и малозначительной конструкцией. В действительности, от его исправной работы зависит не только нормальное функционирование печи, но и полное выведение угарного газа. Что касается монтажа, то дымовая труба из нержавеющей стали может быть установлена своими руками, но следует учесть некоторые важные тонкости.

Фото дымохода из нержавейки.

Варианты дымоходов из нержавейки

Вначале следует рассказать о самом простом варианте – про однослойные дымоходные трубы из нержавейки.

Толщина стенок в таких конструкциях колеблется в пределах 0,6 – 2 мм и подбирается в зависимости от вида топлива и протяженности системы.

• Монтироваться такие конструкции могут только в утепленных помещениях. Зачастую на них устанавливаются воздушные или жидкостные теплообменники, для обогрева воды или здания.

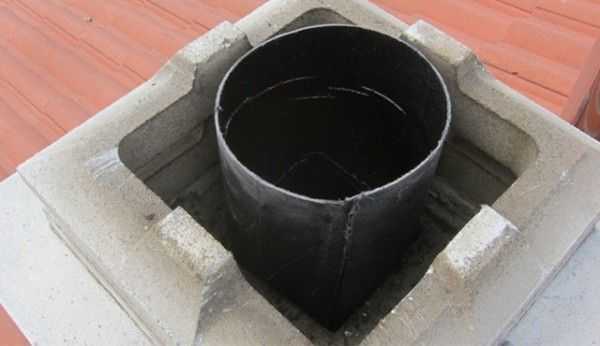

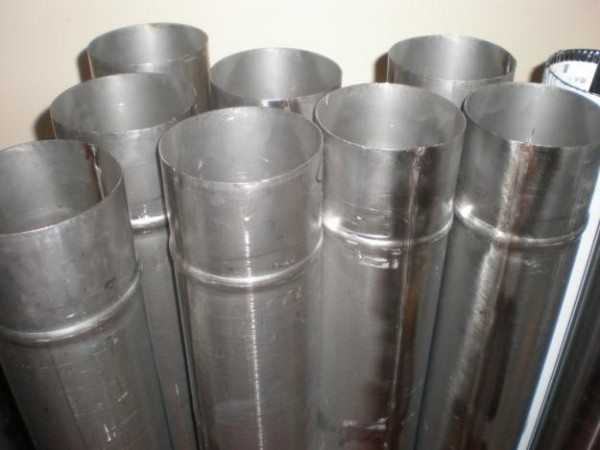

Однослойные изделия.

Важно: даже с учетом того, что цена однослойных труб значительно ниже, ставить их на улице или в перекрытиях строго запрещено.

Из-за разницы температур конструкция изнутри будет быстро зарастать сажей.
Снаружи, большой проблемой станет оседание конденсата на поверхности дымоходной трубы и как следствие сырость граничащих материалов.

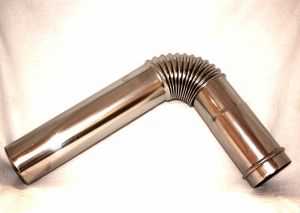

Гофрированное колено трубы.

• Гофрированная труба из нержавеющей стали для дымохода используется реже. Во-первых, как и в выше описанном случае, такую конструкцию можно устанавливать исключительно в теплых помещениях. Во-вторых, контролирующие инстанции сильно недолюбливают гофру в дымовыводящих системах и специалисты рекомендуют по возможности использовать жесткие сегменты.
• Наиболее востребованными на данном рынке являются конструкции из так называемых сэндвич труб. Сэндвич трубы из нержавейки для дымоходов, представляют собой 2 трубы разного диаметра, пространство между которыми заполнено жаропрочным утеплителем.

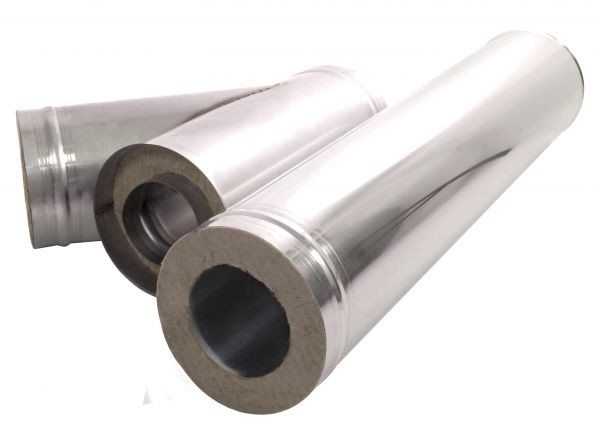

Утепленная дымоходная труба из нержавейки.

Тонкости выбора и монтажа конструкций

Сами по себе дымоходные трубы из нержавеющей стали установить достаточно просто, но важно это сделать правильно, с учетом всех норм. Дабы впоследствии не переделывать заново.

Выбрать марку стали

• Нержавеющая сталь 430 непосредственно для дымохода подходит плохо. Она хорошо выдерживает любую влажность, но перепады температур для нее не желательны. Поэтому данная марка используется для внешнего кожуха сэндвич изделий.
• Для классических дровяных печей и каминов больше подходит марка 409.
• Марка 316 хорошо держит кислотные и иные химические воздействия. Ее использование целесообразно при обустройстве дымоходов для газовых котлов.

Ассортимент изделий.

• Сталь марки 304, по сути, является бюджетным аналогом марки 316. Она практически полностью копирует все характеристики марки 316, но цена на нее ниже.
• Стали марок 316i или 321 считаются наиболее распространенными, температурный предел у них составляет 850ºС. Вместе с тем, они обладают хорошей устойчивостью к химически активным соединениям.
• Нержавеющие трубы для дымохода из стали 310S, считаются элитными. Объединяя в себе все достоинства выше перечисленных марок, данный металл способен выдерживать температуру до 1000ºС.

Совет: если для работы топки будут использоваться коксующиеся виды каменного угля, то дымовая труба из нержавеющей стали 310 S, станет лучшим решением.

Варианты монтажа конструкции.

Нормы монтажа

Дабы обеспечить нормальную тягу дымохода, его высота должна быть не менее 5м. Длина участков прокладываемых горизонтально или наклонно не должна превышать 1м. В идеале желательно вообще делать трубы для дымохода из нержавейки без изгибов.

Согласно нормативам, монтаж подобных конструкций в неотапливаемых помещениях или на открытом воздухе без термоизоляции запрещен.

Инструкция по монтажу рекомендует особое внимание уделять установке трубы над кровлей:

1. Если крыша плоская, то труба должна возвышаться над ней не менее чем на полметра.
2. Это же правило касается наклонной крыши, когда до конька менее полутора метров.
3. Если от конструкции до конька наклонной кровли от полутора до 3м, то срез трубы должен находиться несколько выше или как минимум на уровне конька.
4. На больших площадях, вершина конструкции должна быть выше 10º от уровня горизонта по коньку.
5. Если к главному корпусу здания пристроены вспомогательные, то трубы дымоходы из нержавеющей стали, в любом случае должны возвышаться над коньком верхнего здания комплекса.

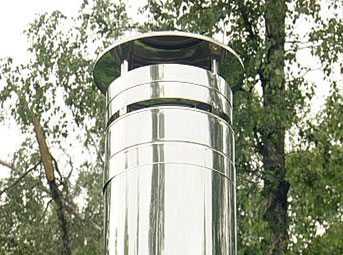

Зонтик с искрогасителем.

• Если кровля или межэтажные перекрытия обустраиваются из горючих строительных материалов, то в систему обязательно встраивается искрогаситель.
• Даже для теплоизолированных сэндвич конструкций, расстояние от них до межэтажных перекрытий должно быть не менее 200 мм.
• Стыковка труб не должна находиться в монолитных конструкциях, плюс минимальное расстояние от стыковочного узла до стен или перекрытий от 70 см и более.
• Дымоходные трубы из нержавейки вставляются друг в друга, исходя из этого существуют 2 основных правила.

• На наклонных или горизонтальных участках линия монтируется «по дыму», чтобы газы выходили, не цепляясь за стыки.
• Вертикальные участки монтируются «по конденсату» Чтобы влага стекала по трубе, не заходя в стык.

• Сколько бы ни было стыковок и переходников в системе, не один из них не должен быть меньше выходного отверстия из печи или котла. При этом дымоход не может иметь более 3 поворотов.
• Для прохождения участков межэтажного перекрытия используются специальные короба, которые заполняются керамзитом или другой жаропрочной теплоизоляцией.

Вывод трубы над коньком крыши.

Несколько слов о самом монтаже

Как упоминалось ранее, если трасса дымохода тщательно продумана и в обязательном порядке получены все разрешения в соответствующих инстанциях, то монтаж трубы для дымохода из нержавейки не составит большого труда. По сути, это конструктор, который элементарно просто собирается.

Важно: все швы и стыки нужно промазать и загерметизировать специальным составом, он выдерживает температуру до полутора тысяч градусов и есть в любом специализированном магазине.

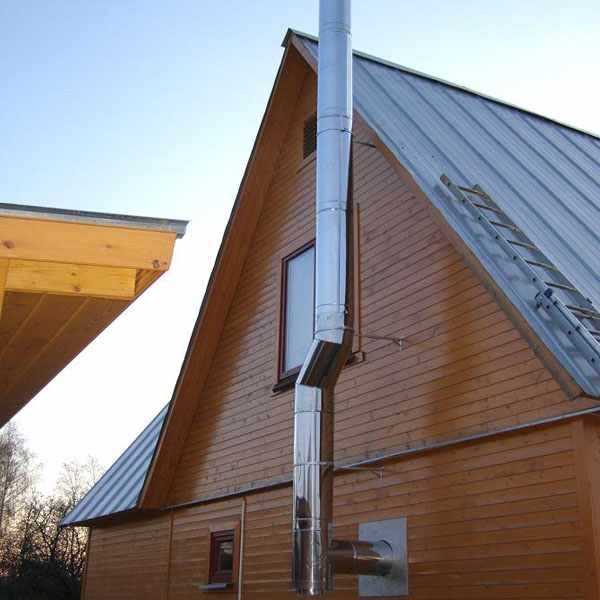

Если конструкция монтируется на внешнюю стену здания и при этом фиксируется на стене, то кронштейны размещаются на расстоянии не более 2м. В месте перехода системы через стену, монтируется специальный кронштейн-опора, который оборудуется отсеком для сбора конденсата.

Монтаж на кронштейнах.

При внутреннем монтаже главное внимание нужно уделить прохождению через перекрытия и фиксации на кровле. Ведущие производители выпускают специальные переходные короба, но если даже их нет, то сделать что-то подобное своими руками не сложно. Сам короб заполняется теплоизоляцией.

При прохождении через наклонную кровлю учтите, что отверстие делается эллипсовидным. Если вам сложно изготовить такой переходник самостоятельно, то лучше купить серийную, качественную модель. Вывод трубы из нержавейки для дымоходов через крышу делается посередине между несущими стропилами кровли, дабы оставалось место под переходной короб.

Теплообменник на однослойной трубе.

На крыше важно также обеспечить надежную гидроизоляцию, чтобы в месте стыковки не возникло течи. Сейчас выпускаются трубы с защитной юбкой, цена такого приспособления доступна и купить его будет нелишним.

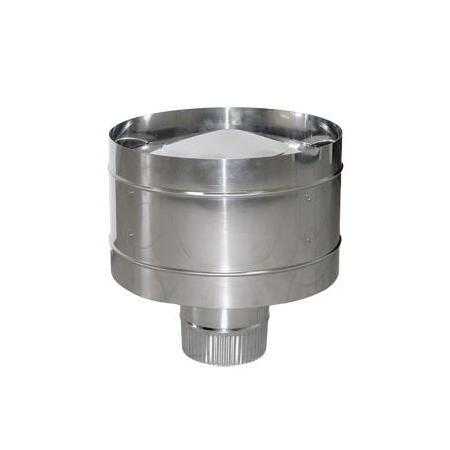

Вся конструкция венчается зонтиком, защищающим от осадков, зачастую имеет смысл разместить в этом месте еще и искрогаситель. Защита от возгорания никогда еще не была лишней.

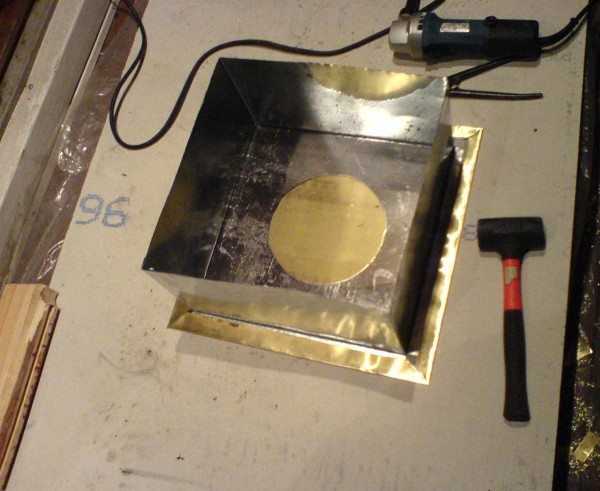

Межэтажный короб.

На видео в этой статье показаны некоторые тонкости монтажа дымоходов.

Вывод

Дымоходные трубы из нержавеющей стали — удобный и качественный элемент, который легко монтируется своими руками. Неоспоримым достоинством таких конструкций еще является возможность внешнего монтажа по стене или как отдельно стоящая дымовыводящая система.

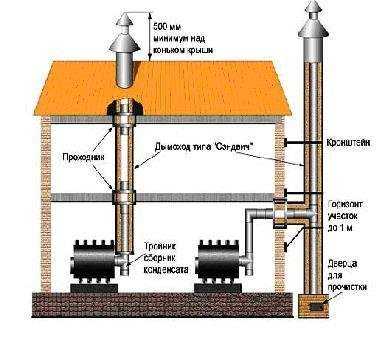

Внутренний и внешний варианты обустройства дымохода.
