Труба для слива – Труба для слива канализации: особенности и специфика применения

видео-инструкция по монтажу своими руками, особенности подключения стиральной машинки к канализации, как прочистить слив для раковины на кухне, цена, фото

При выборе и установке канализационных труб следует задуматься над ответами на следующие вопросы: какой материал подходит для выполнения данной задачи наилучшим образом, какие размеры и другие технические особенности соответствуют каждой точке стока и как правильно эксплуатировать трубопровод, чтобы он вам прослужил долго и качественно? На них мы и ответим в данной статье.

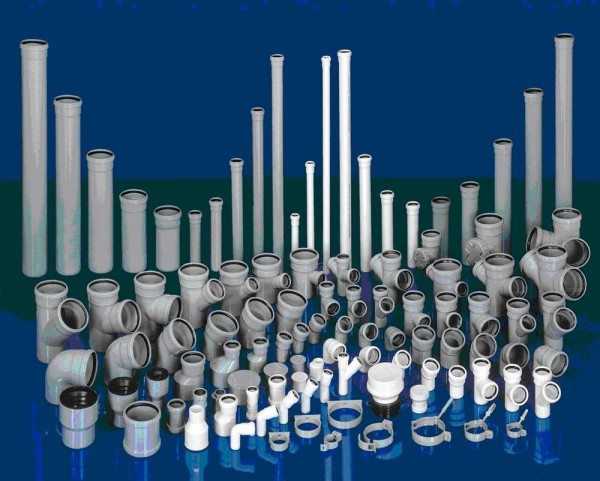

Фото пластиковых канализационных труб различных размеров и форм

Выбор материала

Канализационные трубы из стали – высокие цена и прочность

Давайте разбираться, какой материал лучше всего подходит для канализации? В старых квартирах вы можете найти чугунные трубопроводы, в специализированных магазинах вам попадутся железные трубы, но всё это дорого и непрактично на сегодняшний день в сравнении с пластиковыми изделиями. Давайте рассмотрим их основные преимущества:

Достоинства

1. Низкая стоимость. Пластик гораздо дешевле любого металла.
2. Длительный эксплуатационный срок, достигающий пятидесяти лет.
3. Отсутствие подверженности к коррозийным процессам. А ведь канализация предполагает постоянный контакт с жидкостью.
4. Стойкость к химическим и щелочным воздействиям. По сливным каналам движется не только вода, но и множество агрессивных веществ.
5. Низкий коэффициент теплопроводимости, что защищает содержимое от кристаллизации в морозные зимы на открытых участках.
6. Широкий ассортимент размеров и форм. Позволяет соорудить конструкцию любой сложности.

Большое разнообразие полипропиленовых труб значительно расширяет возможности проектирования

7. Малый вес. Позволяет обойтись без усиленных крепёжных систем и не оказывает значимую нагрузку на фундамент здания.

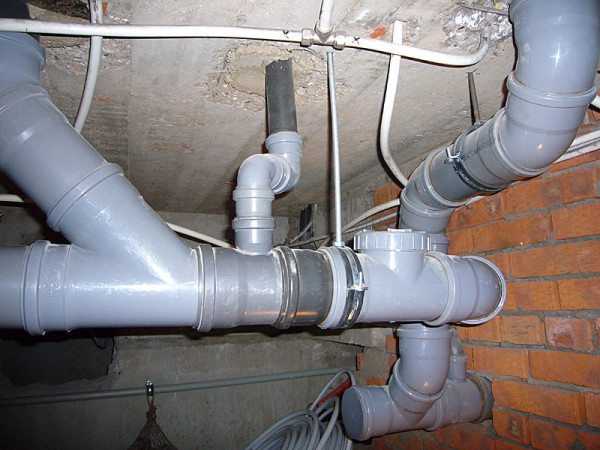

Трубы для слива канализации в подвале с простыми креплениями

8. Экологичность. Материал полностью соответствует всем необходимым санитарным нормам.
9. Простота осуществления монтажных работ и лёгкость обработки своими руками. Чтобы справиться с задачей, необязательно обладать специальными навыками.

Осуществление установки трубопровода из ПНД

Совет: для резки рекомендуется использовать ножовку по металлу с мелким зубом.
Чем меньше зуб, тем ровнее получится срез без сколов.

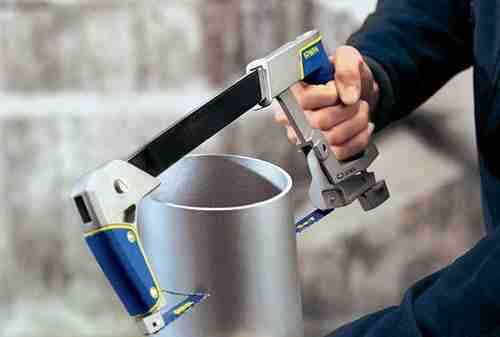

Резка пластиковой сливной трубы ножовкой

Виды пластика

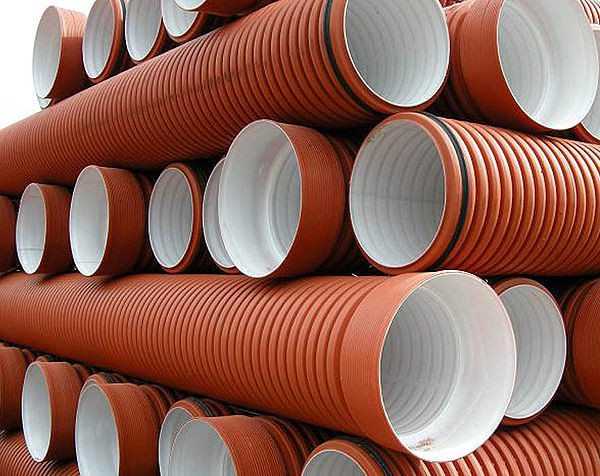

Гофрированные трубы из полиэтилена

Можно выделить несколько наиболее часто использующихся видов пластиковых труб:

Название	Особенности
Полиэтиленовые	допускается бестраншейная укладка; повышенная устойчивость к химическим воздействиям; высокая прочность соединений
Полиэтиленовые гофрированные	повышенная гибкость; усиленная кольцевая жёсткость, позволяющая применение на глубине до двадцати метров
ПНД (полиэтилен низкого давления)	повышенная стойкость к механическим воздействиям; высокая сопротивляемость агрессивным условиям внешней среды;
Полипропиленовые	высокая надёжность; низкая цена; лёгкость осуществления монтажных и демонтажных работ

Изделия из полипропилена являются наиболее универсальными и имеют очень широкое распространение.

Полипропиленовые канализационные трубы

Технические особенности выбора для каждой точки слива

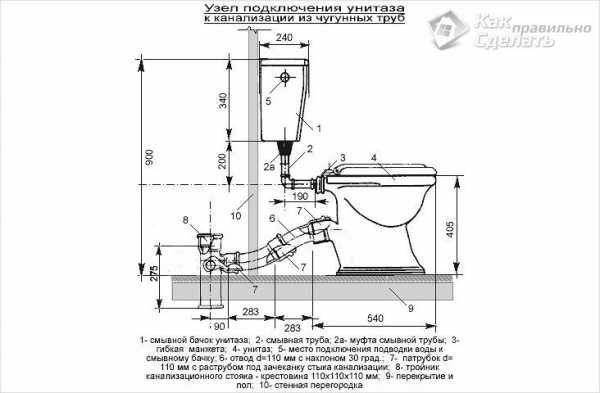

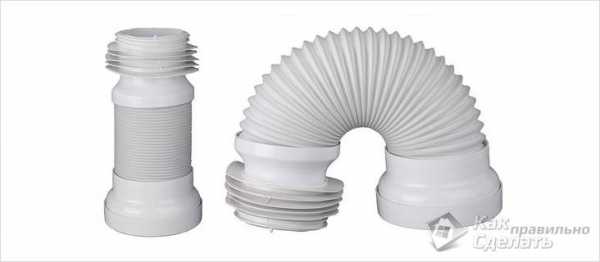

1. Если нужна сливная труба для унитаза, то для выполнения этой задачи отлично подойдёт гофра диаметром 110 мм. Благодаря своей гибкости такое изделие будет несложно выставить и подключить к любой модели унитаза.

Совет: рекомендуется выбирать модель с толстыми стенками.
Так вы исключите её скорое протирание.

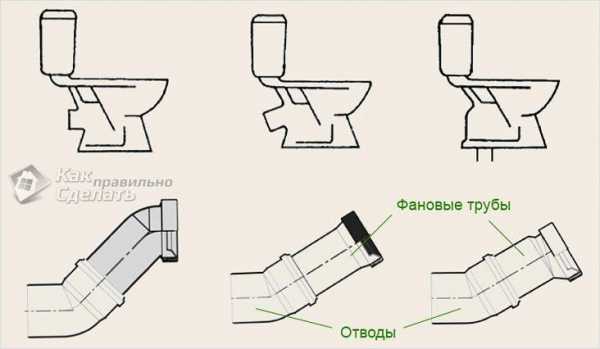

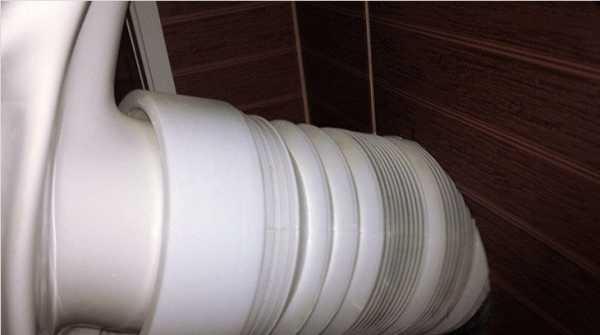

Подключение унитаза с помощью гофры

2. Если нужна сливная труба для ванной,то в этом случае возможно использование как гофрированного, так и гладкого жёсткого изделия из полипропилена. Если места хватает для размещения двух колен, то лучше применить всё-таки второй вариант, если же пространство ограничено, то подойдёт и первый. Подходящий диаметр для такого сточного канала – 40 мм.

Подключение ванны с помощью жёсткого колена

Совет: не забудьте соблюсти при подключении подходящий наклон от ванны к стояку. Иначе система будет функционировать некачественно.

3. Требуется сливная труба для раковины? Здесь снова чаще всего применяют гофрированное изделие, а вот диаметр его уже может меняться и быть равен 32, 40 или даже 50 мм, это зависит от сифона и раковины.

Система слива для кухонной раковины

4. Если необходима сливная труба с крыши, то подойдут изделия с жёсткой стенкой из ПНД или полипропилена. А вот диаметр будет зависеть от размеров постройки:

Размер здания	Подходящий диапазон размеров сечения, мм
Небольшой	желоба – 79-115; каналы – 50-70
Средний	желоба – 115-130; каналы – 75-100
Большой	желоба – 140-200; каналы – 90-160

Фрагмент сливной системы для крыши

Подключение слива стиральной машинки к канализационной трубе обычно происходит при помощи специального гофрированного шланга, имеющегося в комплекте, через сифон или развилку под мойкой.

Подсоединение сточного шланга стиральной машины

Особенности эксплуатации

В этом разделе пойдёт речь о наиболее распространённой проблеме, возникающей в связи с использованием канализационной системы – её засорении. Для этого мы рассмотрим, как прочистить сливную трубу на кухне или в любом другом месте вашего дома.

Инструкция позволяет применить для выполнения данной задачи несколько методов:

1. Обычный кипяток с добавлением соды. Такая смесь разъест жировые отложения, освобождая проход и более крупному мусору.
2. Вантуз. Компактный и недорогой инструмент, который всегда должен быть рядом с точкой стока. Если вода в раковине стала, то приставьте чашеобразную часть приспособления к сточному отверстию и несколько раз надавите, после чего резко выдерните. Мусорная пробка под давлением сдвинется и разрушится.

Пробивание засора с помощью вантуза

3. Стальной трос. Самые прочные засоры можно ликвидировать, просунув в канализационную трубу специальную металлическую струну вращательными движениями.

Вывод

Наиболее выгодно использовать для обустройства канализации пластиковые трубы. Они бывают разных видов и диаметров. Выше мы подробно описали, какое изделие лучше подходит в том или ином случае.

Полипропиленовая канализационная магистраль

Видео в этой статье содержит дополнительные материалы.

Делайте свой выбор правильно.

kanalizaciyadoma.ru

Сливные трубы — что необходимо для монтажа

Пластиковые трубы для слива канализации, каковые употребляются на бытовом уровне, в большинстве случаев, имеют диаметр 32 мм, 50 мм, 100 мм и 150 мм, не смотря на то, что, два самых востребованных вида, это 50 мм, 100 мм. Помимо этого, для монтажа разводки системы выпускаются фрагменты различной длины, и они смогут быть 25 см, 35 см, 50 см, 75 см, 100 см, 150 см и 200 см (фрагментация 150-миллиметровой трубы начинается от 50 см, более небольших в большинстве случаев не создают).

Более детально о таких элементах мы поведаем ниже, и посмотрим демонстрацию тематического видео в данной статье.

Оборудование для канализационного трубопровода

Примечание. Вся система, монтируемая для канализации, по большей части складывается из труб различного диаметра. Но все они должны как-то стыковаться, исходя из этого промышленность для данной цели создаёт однородные фитинги (ПВХ), и резиновые манжеты (редукции) и уплотнительные кольца.

Трубы

Самым основным параметром, будь то сливная труба с крыши либо это будет канализационный стояк, либо горизонтальная разводка меньшего диаметра, возможно назвать наружный диаметр — от него не зависит пропускная свойство, но именно на него обращают внимание при монтаже. Ниже мы предлагаем вашему вниманию таблицу всех типоразмеров поливинилхлоридной канализации.

Диаметр наружный (мм)	Кольцевая жесткость номинальная (SN, кН/м2)
Dn	Допуст. отклонения	2	4	8
SDR 51	SDR 41	SDR 38
Толщина трубных стенок (мм)
en	Доп. откл.	en	Доп. откл.	en	Доп. откл.
50	±0,2	—	—	1,3	±0,4	1,6	±0,4
63	±0,2	—	—	1,6	±0,4	2,0	±0,5
75	±0,3	—	—	1,9	±0,4	2,3	±0,5
90	±0,3	—	—	2,2	±0,5	2,8	±0,5
110	±0,3	—	—	2,7	±0,5	3,4	±0,5
125	±0,3	—	—	3,2	±0,6	3,9	±0,6
160	±0,4	3,2	±0,6	4,0	±0,6	4,9	±0,7
200	±0,5	3,9	±0,6	4,9	±0,7	6,2	±0,9
250	±0,5	4,9	±0,7	6,2	±0,9	7,7	±1,0
315	±0,6	6,2	±0,9	7,7	±1,0	9,7	±1,2
400	±0,7	7,7	±1,0	9,8	±1,2	12,3	±1,5
500	±0,9	9,8	±1,2	12,3	±1,5	15,3	±1,8
630	±1,1	12,3	±1,5	15,4	±1,8	19,3	±2,2
800	±1,3	15,4	±1,8	19,6	±2,2	24,5	±2,7
1000	±1,6	19,6	±2,2	24,5	±2,7	30,6	±3,3
1200	±2,0	24,5	±2,7	29,4	±5,2	36,7	±3,5

Примечание. В настоящей таблице указаны все параметры труб, начиная от сечения 50 мм и выше, не смотря на то, что в жилом секторе употребляются параметры на 50 мм, 110 мм и 150 мм. Фактический диаметр 110 мм при покупке в магазине в большинстве случаев рассматривается, как 100 мм — как труба, так и цена наряду

uchebniksantehnika.ru

сфера применения, виды, устройство и критерии выбора

Содержание статьи:

Залитые соседи, дурные запахи в квартире, стоящая в ванне вода — всё это может быть следствием неправильного подбора канализационных труб и монтажа с нарушениями. Следует разобраться, как этого избежать.

Виды канализационных труб

Для внутренней канализации используют ПП трубы серого цвета

Существует три основных материала, из которых делают сливные трубы для канализации: чугун, керамика, пластик. Первые два материала применяют для изготовления стояков, иногда их можно встретить в разводке старых квартир и домов, также сохранились наружные сети из керамики. Пластик более современный материал. У него есть свои недостатки: хуже термостойкость, шумоизоляционные свойства. Однако полимеры отличаются долговечностью, надёжностью, низкой стоимостью и простотой качественного монтажа.

На практике используют два основных вида пластика: полипропилен и полиэтилен. Полипропилен обладает высокой термостойкостью, его можно использовать в домах со сливом горячей воды. Полиэтилен подходит для наружных канализационных систем, проложенных под землёй.

Размеры и конструкция

Раструбное соединение

Трубы различают по внешнему диаметру, длине и толщине стенки. Диаметр используют для подбора фитингов. Толщина стенки менее важный параметр. В соответствии с проектом канализации составляется спецификация: сколько и каких труб требуется на объект, сколько надо соединителей и прокладок к ним, хомутов, других узлов.

Исходя из потребностей одной семьи, при прокладке обычной сливной сети используют диаметры 40 и 50 мм, а для слива унитазов и прокладки стояков — 110 мм. 40 мм подходит только для отдельного подключения стиральной или посудомоечной машины, 50 мм — для всех остальных случаев. Такие диаметры позволяют без проблем чистить слив сантехническим тросом.

Трубы могут иметь прямую или раструбную конструкцию. Прямые сращиваются по длине при помощи фитингов. Для раструбных фитинги не нужны – можно получить систему любой длины, не используя никаких соединителей.

Гладкие рукава обычно применяют при прокладке горизонтальной разводки, раструбные — для прокладки стояков. Используется также гофра. Ее удобно использовать для подключения раковины, бытовой техники.

Соединительные элементы

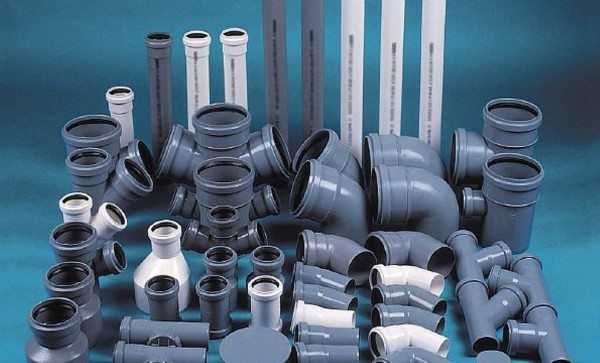

Разновидности фитингов

При прокладке безраструбного трубопровода необходимы различные фитинговые соединения:

• сгоны;
• тройники и крестовины;
• угольники;
• отводы;
• ревизии;
• переходники.

Угольники встречаются с шагом в 15 градусов, обычно используют углы в 45 градусов. Повороты 90 градусов делать нежелательно, так как повышается вероятность засоров. Отводы также стараются ставить не прямые, а под 45 градусов, учитывая возможность чистки через отверстие сантехприбора, поток из отвода должен входить вдоль потока в основной трубе. Ревизии бывают встроенными в другие фитинги. Переходники асимметричны – меньшее отверстие должно быть выше при продольной установке.

Все соединительные элементы имеют уплотнители-прокладки, обеспечивающие герметичность. Они должны точно соответствовать диаметру трубы и типу фитинга.

Монтаж труб внутренней канализации

Пример канализационной разводки

Перед тем как приступать к монтажу, следует иметь на руках проект. Он делается в соответствии с расположением сантехприборов, дизайном помещения, расположением главных стояков в доме. Можно заказать проект у профессионалов с лицензией и опытом работы, но для частного дома можно сделать самостоятельно — составить чертёж и спецификацию по нему.

Существует два основных правила при монтаже: обеспечить уклон минимум 1% и монтировать без сужения диаметра. На практике делают 2%, с запасом, но не более. Монтаж без сужения диаметра подразумевает, что делать выход из сети 50 мм в другую сеть 50 или 110 мм можно, а в 40 мм — нет.

Производят укладку труб по чертежу, выполнив разметку на стенах и полу. Всё обязательно закрепляют на хомуты, регулируемые опоры и стойки. Крепят через каждый метр, но не менее двух точек на один отрезок. Должен быть обеспечен доступ к ревизиям, продумана чистка при помощи троса. На одной линии допускается только один напорный насос, то есть стиральная и посудомоечная машины должны иметь разные входы в стояк.

Под раковинами нужно ставить сифоны или монтировать гидрозатворы из гофротруб, чтобы запахи не проникали в помещение.

Пользуются специальным роликовым резаком. Место реза зачищают напильником, выполняют им же заходную фаску. Смазав прокладки соединения вазелином, вставляют в них трубу и закрепляют в заранее установленные хомуты по разметке. Некоторые типы фитингов для унитазов предполагают дополнительное использование герметика из силикона. На последнем этапе включают воду и проверяют все стыки на наличие протечек.

strojdvor.ru

Сливные трубы для канализации: виды

Одной из особо главных задач в среде коммуникационных средств, которые сейчас имеют связь с водоснабжением, считается система канализации, по этой причине при её строительстве требуется обратить ваше внимание на функциональные характеристики всех комплектующих, в том числе на сливные трубы. Конкретно о типах и свойствах монтирования и поговорим с вами в этой публикации.

Типы и параметры

Сейчас существует много разнообразных вариантов труб для слива, которые различаются, исходя из их предназначения и материала, из которого они изготовлены. В соответствии с назначением различные сливные трубы применяются как для внутренних, так и для наружных канализационных систем. ( см Монтаж Труб для наружной канализации )

Значимые свойства, какие обязаны иметь исключительно все наружные водосточные системы:

• стойкость к искажениям, материальным нагрузкам;
• сопротивление жестким подземным водам.

Определяют канализационные трубы и по виду исходного материала.

В настоящее время на рыночных базах существуют такие типы труб:

• железные;
• стальные;
• бетонные, железобетонные;
• полипропиленовые.

Любой из таких изделий содержит конкретные недостатки и преимущества — подбирать требуемый тип трубы необходимо в связи от определенной ситуации с условием параметров, которые конкретно станут значимы при применении.

Однако чрезмерной репутацией как в ремонтно-строительных фирмах, так же и у приватных лиц обладают сливные трубы из материалов с добавками полимеров.

Скорее всего, наиболее главными параметрами для них считается их пропускная способность. Однако нужно не забывать, что со временем у стальных труб, эта пропускная способность весьма опускается из-за возникающих отложений внутри трубы.

Особенно твердыми являются трубы:

Увеличенная твердость стройматериала не постоянно считается положительным качеством, так как может в определенных ситуациях служить источником поломки труб и их дальнейшее изнашивание, например, при установке в капризных почвах или в подобных участках, где степень механических факторов и вибраций будет увеличенной. Эластичная труба из полипропилена либо иного синтетического вещества в таком варианте придется намного эффективнее.

Старые канализационные трубы, все время требуют замены. Смена сливной трубы, которая демонтируется собственноручно, является весьма неприятной и сложной работой. Однако при нужде этот процесс целиком осуществим собственными руками.

Для подобного задания вам понадобятся такие приборы:

• болгарка для среза трубы;
• перфоратор, что бы разбить бетонную стену или пол;
• зубило;
• разные отвертки;
• молоток;
• разводной ключ;
• герметик для изоляции.

После подсчета нужных изделий необходимо высчитать число водозаборных точек, построить подробный план канализации. Но кроме этого, узнать требуемый размер и диаметр, а ещё посчитать надобное число хомутов.

Демонтирование старой канализации

План домашней канализации

Для того чтобы верно выполнить демонтирование старого трубопровода, следует очистить рабочее место, убрать из помещения машинку для стирки, а умывальник и биде разобрать.

Предварительно понадобится перекрыть воду. Используя разводной ключ, отключить шланг, который подает воду от сливного бака унитаза. Затем необходимо снять унитаз, и наступает процесс демонтирования.

Заменять старенькую канализацию нужно, принимаясь за те трубы, которые расположены в дальнем углу от стояка. Иногда их можно разрушить с помощью молотка.

Все трубы, оказавшиеся вблизи от стояка, необходимо удалять наиболее осторожно. Для данного действия сливная труба обязана быть отрезанной болгаркой на дистанции от 11 до 15 сантиметров.

Затем остальное окончание трубы необходимо попытаться очень осторожно расшатать, а затем достать из встроенного в стояк тройник. В таком случае, безусловно, важно принимать во внимание, что при дефекте тройника патрубка могут случиться разные негативные конечные результаты.

Если вдруг все же никак не выходит ее достать, поступить лучше следующим образом: используя болгарку проделать на трубке небольшие отверстия, после этого вытянуть трубу с помощью молота и зубила. Затем раструб нужно хорошо прочистить от мусора и загрязнений.

Как исполнить установку новых труб

Прокладка готовой водосточной трубы

В выходной патрубок тройника вводится прорезиненная манжета, далее следует хорошо промазать герметиком. Как правило, водозаборной точкой № 1 считается унитаз. До того, как первая сливная труба будет вмонтирована во вторую, крепежа желательно смазать герметиком.

Крепить нужно, безусловно, вблизи с каждым стыком и наблюдать, затем чтобы не было заломов в участках соединения.

Подобным способом устанавливаются трубки и у остальных точек водозабора. Наклон в направлении стояка при установке труб слива обязан соответствовать приблизительно 5 градусам. Непосредственно в гофру ставим манжеты требуемого диаметра. Следует заметить, что разрезать сливные трубы строго настрого запрещается.

Мастерски организованная бытовая канализационная система, собранная из пластмассовых труб, безусловно, станет тешить новых обладателей не одно десятилетие. Конечно же, для её конструирования понадобится потратить очень много сил и средств, тем не менее, оно оправдает себя.

Только одно, что нужно посоветовать в подобном случае, прямо перед тем, как класть современные сливные трубы, тщательно проконтролируйте и при надобности совершите вторичную изоляцию полов в помещении, где ремонтируется трубопровод. Это обеспечит вас и окружающих вас людей от проблем в случае образования аварийных моментов.

o-trubah.com

Выбор и установка сливных труб для канализации: фото и видео инструкция

Монтаж коммуникаций – это очень важная работа, тем более, если они касаются водоснабжения. В частности, требуется соблюдать предельную аккуратность при монтаже канализационной системы, всех ее деталей. Важнейшей деталью канализации являются сливные трубы. От точности их установки зависит надежность системы, ее долговечность. Важно правильно выбрать конструкции, установить их в соответствии со всеми нормами. Только в этом случае вы можете быть уверены в системе канализации. Важно помнить, что неправильный монтаж конструкций может доставить немало проблем в дальнейшем.

Выбираем трубы для канализации

Непосредственно о видах и особенностях монтажа сливных труб и пойдет речь в данной статье.

Какие трубы лучше выбрать

Конструкции могут состоять  из меди, чугуна, стали, бетона, железобетона, асбеста, ПВХ. Особой популярностью для применения в быту пользуется продукция из пластика.

Важно знать, что каждый материал имеет свои достоинства и недостатки. Следовательно, для выбора необходимого вида труб  нужен индивидуальный подход. Иначе есть риск, что затраты на установку будут неоправданно высоки, а результат вас разочарует.

Поэтому мы рекомендуем вам наиболее тщательно подходить к выбору конструкции, обладающей свойствами, которые будут вам действительно необходимы. В последнее время клиенты отдают предпочтение сливным деталям из пропилена. Важнейшим  нюансом при выборе трубы будет оценка её прочности. Конструкции из металлопластика отличаются повышенной прочностью. Однако при этом они могут быстро утратить свою пропускную способность, так как внутри конструкции образуются наслоения.

Достаточной жесткостью отличаются керамические, бетонные и металлические конструкции. Однако стоит помнить, что повышенная жесткость сливных труб – это не всегда положительное качество. В некоторых случаях высокая жесткость может спровоцировать возникновение различных проблем.

На современном рынке имеется большой ассортимент выбора конструкций для организации слива. Каждый человек может выбрать то, что соответствует его требованиям.

Замена труб

Для того чтобы выполнить замену сливной конструкции своими руками, потребуется запасись следующим инструментарием:

• Болгарка;
• Зубило;
• Перфораторное оборудование;
• Отвертка;
• Разводной ключ;
• Герметик из силикона;
• Молоток.

Перед заменой сливных труб следует предварительно составить схему системы со всеми необходимыми расчетами. Посмотреть, как выполняется работа, вы можете на фото.

Для начала производится демонтаж старой системы. Перед работой из ванной убирается все, что может помещать: стиральная машина, раковина. Затем перекрывается вода. Демонтируется унитаз.

Для начала убираются сливные трубы, находящиеся на наибольшем удалении от стояка. Если демонтировать их сложно, конструкции можно ликвидировать при помощи молотка. В дальнейшем при работе по ликвидации конструкции стоит соблюдать большую осторожность. Труба может быть разрезана посредством болгарки. При этом удаление разреза от раструба должно быть не менее 10 см.

Конец сливной трубы осторожно двигается из стороны в сторону. Затем он аккуратно достается из раструба. При этом важно не допустить повреждения раструба. Если, при всех ваших стараниях, конструкция не извлекается, для ускорения работы можно выполнить на ней прорези посредством болгарки, а затем вытащить ее при помощи зубила. После того, как работа завершена, раструб очищается от грязи. Перед проведением демонтажа своими руками рекомендуется посмотреть фото работы.

Как выполнить установку

В раструб помещается манжета из резины. Затем стык покрывается силиконовым герметиком. Перед креплением конструкций области соединения лучше всего покрывать герметиком. Фиксация сливных труб производится около каждого стыка. Важно при этом не допускать появления переломов.

По этой же технологии производиться установка остальных деталей конструкции. При этом важно оставлять уклон к стояку, равный 5 градусам. Под гофру помещается манжета соответствующего размера. Следует помнить, что разрезать конструкции следует только в случае крайней необходимости.

Перед тем, как выполнять установку своими руками, рекомендуется выполнить дополнительную гидроизоляцию пола. Таким образом, вы сможете оградить себя от ряда проблем, убытков из-за возникновения аварийных ситуаций.

Перед тем, как провести монтаж сливной трубы, обязательно изучите информационные материалы: фото, видео. Так вы сможете лучше понять, как правильно выполняется работа, узнаете профессиональные секреты.

trubygid.ru

Стандарт диаметр сливной трубы мойки в ванной. Выбор и замена сливных канализационных труб

Чтобы произвести подключение раковины к канализации не обязательно обращаться за помощью к специалистам, поскольку работы можно выполнить своими руками, следуя простой инструкции и рекомендациям. Помощь сантехника может потребоваться в тех ситуациях, когда практически нет опыта в проведении аналогичных работ.

Как правило, подключение сантехнических приборов должно производиться на последнем этапе ремонта. Правила установки раковин в ванной комнате или моек на кухне ничем не отличается, поэтому обратим внимание на общие моменты.

Подключение раковины к канализации

На какой высоте должна монтироваться раковина?

Обычный сантехнический прибор в виде раковины без наличия вспомогательных аксессуаров должен фиксироваться на высоте около 85 см. На определенном уровне требуется провести горизонтальную линию, соответствующую уровню высшей границы сантехнического прибора.

Если предусматривается наличие опорной детали или если раковина находится в тумбе, нет необходимости определять высоту установки, поскольку она зависит от уровня расположения опорной детали или высоты тумбы.

Особенности разметки точек фиксации на стене

Перед тем как вмонтировать крепёжные элементы, нужно сделать разметку точек на стене по специальной схеме. В полости раковины есть отверстия для крепежа, которые должны совпадать с разметкой. Раковину прикладывают к стене, совмещая его верхнюю границу с линией, которая была предварительно отмечена на стене. Таки образом, определяется расположение будущих крепёжных углублений в стене. Рабочие процессы лучше выполнять вдвоём, так как это намного удобнее. В процессе разметки один работник будет держать раковину на уровне отметки, а второй будет фиксировать снизу места, в которых планируется произвести крепление.

Монтаж значительно упрощается, если имеется опорная ножка или шкаф. В данном случае раковина будет ставиться на опору, после чего размечают места фиксации.

Установка креплений

Установка крепёжных элементов должна производиться таким образом:

• отверстия в стене нужно делать по четкой разметке;
• в них вбиваются дюбели;
• вкручиваются специальные шпильки для крепления.

В процессе подключения раковины в ванной комнате и в кухне подразумевается применение дюбелей и специальных шпилек. Также могут понадобиться гайки и пластиковые вкладыши, поставляемые вместе с сантехническим прибором.

установка воздушного разрыва на сливную трубу раковины

Вкручивая шпильки, нужно следить за глубиной из вхождения. Достаточной считается глубина, при которой можно навесить раковину и завинтить гайку. Другими словами, шпилька должна выходить из стены на толщину устройства плюс полтора сантиметра для гайки.

Установка смесителя и подключение к водопроводу

Выполняя работы в ванной или на кухне, установку смесителя можно осуществлять и на прикреплённой к стене раковине, только этот процесс важно выполнять в определённой последовательности и перед полной фиксацией раковины. Это объясняется тем, что все работы по подключению и закреплению производятся снизу.

Смеситель следует монтировать в такой последовательности:

• в него вкручивается фиксирующая шпилька, в зависимости от разновидности их может быть две;
• с целью подвода холодной и горячей воды устанавливаются шланги, которые затягиваются с помощью рожкового ключа. Важно правильно рассчитать усилие, чтобы после установки смесителя на сантехнический прибор не пришлось ещё раз подтягивать;
• исходя из схемы подключения мойки, потребуется провести шланги для подачи воды, которые будут подводиться к отверстиям в раковине;
• с обратной стороны на крепёжные шпильки надевается уплотнитель из резины и прижимная шайба. С помощью таких элементов осуществляется легкая фиксация гайки крепления;
• гаечным ключом затягиваются гайки для крепления.

установка раковины и подключение сливной трубы к канализации

Большое внимание нужно уделить правильному расположению носика смесителя, при этом само устройство должно устанавливаться под ровным углом по отношению стены, к которой крепится раковина.

Особенности монтажа раковины на сте

tileinfo.ru

Соединение унитаза с канализационной трубой

Бесспорным является тот факт, что соблюдение санитарных норм в жилом помещении возможно только при условии качественного функционирования санитарного узла в туалетной комнате. Гигиенические условия будут соблюдены при качественном выводе сливных вод из унитаза в канализационную сеть. Избежать возникновения возможных засоров канализации и скопления неприятных запахов можно только при правильном и качественном соединении унитаза с канализационной трубой (пластиковой или чугунной).

При замене унитаза хозяин дома вполне может проделать работу соединения унитаза с канализационной трубой собственными силами, какой бы трудной не казалась задача.

Способы подключения

Различные конструкции унитаза

При сегодняшнем широком ассортименте сантехнического оборудования в торговой сети можно подобрать качественный унитаз в комплекте с соединительными элементами, которые нетрудно установить и подключить к стояку.

В продаже сегодня имеются модели санитарно-технического оборудования с горизонтальным, вертикальным и косым выпуском трубы. Они отличаются тем, что сливная труба унитаза может быть расположена соответственно параллельно полу, перпендикулярно полу и под углом. Соответственно, соединение унитаза к канализации будет осуществляться по-разному.

Устройство санитарного узла

Узел подключения

Санитарный узел состоит из:

• чаши унитаза,
• площадки для установки сливного бачка,
• сифона унитаза,
• отверстия сифона,
• выпуска унитаза (керамического ответвления от его корпуса),
• отводной трубы унитаза.

В этот перечень входят соединительное «колено», канализационный стояк и элементы соединения.

Способ установки узла основан на характере отвода стоков в канализационную трубу. Учитывая особенности оборудования с учетом стандартов устройства канализационных систем западных и китайских производителей, чаще выбор падает на горизонтальный и вертикальный выпуск. Отечественные производители все чаще стали прибегать к таким же схемам устройства санузла наряду с имеющимся до сих пор косым выпуском присоединения к вертикальному общему стояку, что приводит к необходимости при ремонте такого унитаза искать редко встречающуюся устаревшую модель санузла и его элементов.

Соединительные элементы

Фановая труба

После выбора качественной модели унитаза следует обратить внимание на выбор соединительных элементов, с помощью которых тот или иной выпуск (ответвление от унитаза) будет герметично и надежно соединен с канализационной трубой или стояком.

К стандартным соединительным элементам относятся:

1. Гофры, гофрированные манжеты.
2. Эксцентрики, эксцентрические манжеты.
3. Отводы пластиковые, патрубки и переходники.
4. Фановые трубы.

Гофра

Понадобятся также дополнительные материалы для осуществления монтажных работ:

• уплотнительные резиновые кольца,
• сантехническая силиконовая замазка,
• герметик.

Этих вспомогательных материалов вполне достаточно для качественной установки современной сантехники.

Характеризуя гофры, можно сказать, что эти приспособления очень удобны в силу их гибкости под любым углом в нужном направлении. Изгиб манжета допускает любое расположение трубы или стояка, а также самого унитаза. Некоторые ограничения, которые все же в данном случае имеются, по сравнению с другими способами соединений не так существенно будут препятствовать работе хозяина, самостоятельно выполняющему установку санузла.

Эксцентрики

Эксцентрики как вид соединений менее вариативны по сравнению с гофрами. Тем не менее, они также позволяют некоторое смещение сантехнического устройства при его подключении к общей системе канализационного отвода стоков.

Пластиковый патрубок – один из самых простых, удобных и недорогостоящих элементов соединения, который применяется в случае достаточной близости унитаза к канализационной трубе или водоотводному стояку.

Такие фасонные отводные элементы как фановые трубы изготавливаются из полуфарфора, фарфора или фаянса. Этот хрупкий твердый материал несколько усложняет процесс установки санузла. Поэтому процедуру подсоединения дорогостоящих керамических отводов лучше доверить профессиональному сантехнику.

После успешного выбора в торговой сети подходящего под индивидуальный интерьер санузла и соединительных элементов можно приступить к монтажу санитарного оборудования.

Поэтапная инструкция проведения работ

Эта операция не так и сложна, хотя вызывает некоторое опасение, которое можно развеять, как неприятный запах, если знать некоторые тонкости процесса.

Первое, что необходимо сделать до начала работ – перекрыть воду в жилище. Далее предлагаем поэтапную инструкцию.

Демонтаж старого унитаза

Этап первый. Заменить старый унитаз новой моделью значительно проще, чем изначально присоединить унитаз в новом доме или квартире. Поэтому при замене старой модели унитаза следует присмотреться к типу крепления к канализационной сети (в зависимости от типа сливной трубы унитаза) и приобрести однотипный унитаз, который не потребует подгонки или, что еще хуже, переделки канализационной разводки.

Этап второй. Если в вашем доме, спустя некоторое время после установки унитаза, переделывались полы (поднимался их уровень, укладывалась половая плитка, кафель), то при подсоединении унитаза к трубе следует использовать гофрированные или эксцентриковые манжеты.

Вначале стоит осуществить пробное соединение всех элементов (примерку).

Соединяем гофрой

Этап третий. Если в вашем доме чугунные трубы, то могут возникнуть проблемы герметичности соединения, которые можно решить с помощью герметика. Его наносят в места стыка лишь после подсоединения унитаза к канализационной трубе. Пластиковые трубы вполне можно герметично соединить с унитазом с помощью эксцентриковых манжет, при вращении которых их резиновые уплотнители способны удачно обеспечить надежное соединение.

Этап четвертый. Если вы не достигли нужного результата герметичности, то стопроцентную гарантию этого вам обеспечит гофрированная манжета, которая легко деформируется, гнется и растягивается. Важно знать, что:

• крепить унитаз к полу не следует до его подсоединения к трубе с помощью гофры, так как может потребоваться его перемещение на 10‒15 см в ту или иную сторону;
• гофры могут отличаться по качеству (гибкости и др.). Лучше использовать армированную гофру с нержавеющим покрытием.

Крепление унитаза к полу

Этап пятый. Крепление унитаза к полу. Различают три способа:

• с помощью эпоксидного клея;
• на тафте (лакированной доске из ясеня или дуба), прикрепленной к полу;
• с помощью шурупов к цементному полу или керамической плитке.

Во время выполнения этих работ следует обмотать канализационную трубу полиэтиленовым пакетом для устранения неприятных запахов, поступающих из трубы.

Эпоксидный клей (или смолу) применяют на обезжиренной и очищенной от пыли поверхности пола, нанося слой в 4‒5 см. Гладкую поверхность пола следует довести до шероховатости с помощью корундового камня для лучшего сцепления с унитазом. Закрепленный унитаз оставляют в покое на 12 часов до полного высыхания материалов.

Для прочного сцепления с полом в тафту монтируются анкера (или гвозди). Для этого в полу создаются углубления, заполненные цементом, на которые устанавливается тафта с гвоздями вниз.

Крепить унитаз следует крайне осторожно по причине его хрупкости. Крепежные анкера для унитаза применяются со специальными резиновыми прокладками.

Унитаз после осуществления монтажа должен стоять устойчиво. В противном случае его демонтируют и исправляют поверхность раствором цемента.

На половой плитке унитаз закрепляют с помощью дрели и сверл с победитовыми наконечниками. В полученные отверстия вбивают так называемые «новоселы». Под шурупы на унитазе прокладывают капроновые уплотнители.

Подключение сливного бачка

Этап шестой. Установка сливного бачка. Важно знать, что место слива воды смазывают силиконом для герметичности. Унитаз со сливным бачком соединяют болтами. Вода к бачку подводиться с помощью гибкого шланга с накидными гайками на концах. Уровень воды в бачке должен быть ниже уровня механизма слива на 1 см.

Отрегулированный слив бачка завершит вашу работу по установке унитаза и подсоединения его к канализационной трубе.

Рекомендуем прочитать:

Видео

Ниже представлена подробная видео-инструкция по монтажу унитаза и его подключению к канализации:

kakpravilnosdelat.ru
