Быт современного человека сложно представить без стиральной машины-автомата. Но чтобы машина исправно работала, ее необходимо правильно подключить к водопроводу, канализации и электросети. Несоблюдение правил установки может привести не только к некорректной работе оборудования, но и к его скорому выходу из строя.

Подготовка места для машины

При установке стиральной машины многие допускают такие ошибки, как неправильный выбор места и размещение на неровной поверхности. Из-за таких ошибок машина во время стирки сильно вибрирует, что способствует быстрому износу подшипников и других деталей.

При выборе места для установки стиральной машины необходимо обратить внимание на следующие моменты:

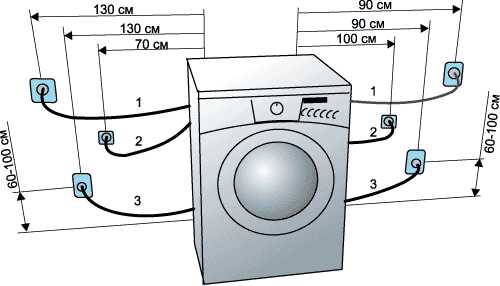

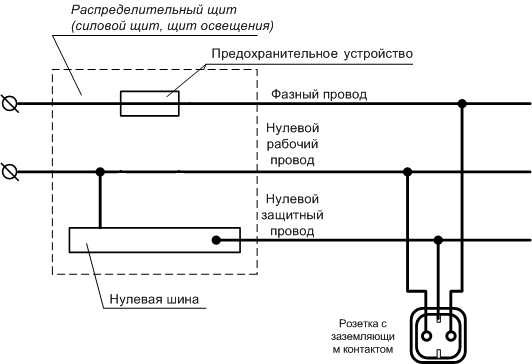

• наличие электророзетки с заземлением. Для машинки она устанавливается на высоте 30 см от уровня пола. Использовать для подключения машины различного рода удлинители категорически запрещается;
• поверхность, на которой будет установлена машина, должна быть идеально ровной и достаточно жесткой;
• раковина должна иметь специальный сифон с патрубком для подключения сливного шланга машины.

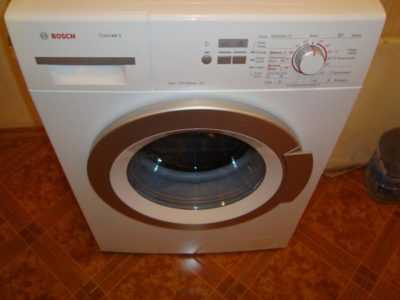

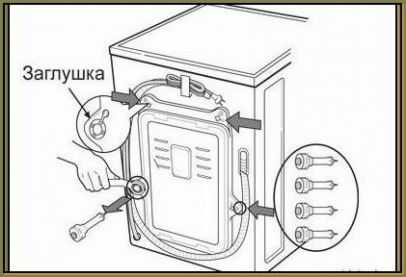

Определившись с местом установки стиральной машины, приступают к ее подготовке к монтажу. Для этого снимают упаковку и проверяют комплектность машины. При этом следует осмотреть шланги, шнур для подключения машины к электросети и его вилку. Эти детали не должны иметь заломов и механических повреждений. Дальше необходимо извлечь из задней стенки машины фиксирующие пробки. Они устанавливаются производителем для того, чтобы барабан во время транспортировки машины был надежно закреплен.

Необходимым условием надежной эксплуатации стиральной машины является строгая горизонтальность ее установки. Барабан в этом случае будет расположен без перекосов, поэтому и вращаться будет плавно. Максимально допустимое отклонение от горизонтальности составляет всего два градуса. Добиваются такой горизонтальности с помощью регулировки ножек машины. Результат проверяется уровнем.

Ножки подкручивают до тех пор, пока не получат удовлетворительного результата. При этом следует забыть о всяких брусочках и кусочках линолеума, подкладываемых под ножки. Машина должна быть установлена непосредственно на полу и лучше всего на бетонном, покрытом керамической плиткой. Такой пол в отличие от деревянного практически не вибрирует во время отжима, выполняемого машиной.

Подключение машины к водопроводу

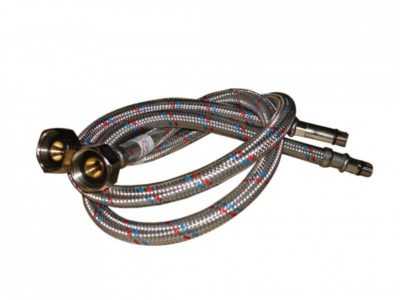

Все современные стиральные машины-автоматы комплектуются двумя резиновыми шлангами. Один из них предназначен для подачи воды, а другой для отвода. Наливной шланг имеет на своих концах фитинги разной формы: один прямой, а второй – угловой. Прямой фитинг используют для подсоединения шланга к водопроводной сети, а угловой прикручивают к специальному выпуску машины. Для этого на концах шланга имеются накидные гайки с дюймовой резьбой.

Наливной шланг довольно легко накручивается рукой на выпуск машины до необходимого усилия затяжки.

В выпуске многих моделей стиральных машин присутствует сетчатый фильтр грубой очистки воды. Его необходимо чистить в том случае, когда вода в машину при неизменном давлении в водопроводе начинает долго набираться. Герметичность соединений шланга с водопроводом и с машиной обеспечивают стандартные резиновые прокладки толщиной примерно 3 мм.

Длина наливных шлангов, которыми комплектуются машины, обычно составляет 1,5 метра. Если для установки машины требуется большая длина шланга, то его следует заменить. Надо сказать, что шланг не должен быть сильно натянут, поскольку машина при стирке вибрирует и натянутый шланг может преждевременно порваться.

К качеству шлангов предъявляются достаточно высокие требования. Ведь производитель стиральной машины несет ответственность за все возможные последствия от протечки воды, поэтому шланг должен соответствовать европейским стандартам. При температуре 25 градусов шланг должен выдерживать давление 20 Бар, а его разрыв должен происходить при давлении воды не менее 60 Бар

. Это достаточно большой запас прочности. В водопроводных сетях реальное давление значительно ниже. В зависимости от этажа оно колеблется в пределах от 1 до 5 атмосфер (в России давление измеряют в атмосферах, а в Европе – в барах. 1 атмосфера = 0,98 бара).

Подключить машину к водопроводу можно при помощи специального отвода с краном или установив тройник на водопроводной трубе. Выбор способа зависит от имеющихся условий. В новых домах водопроводная труба зачастую имеет специальный отвод для подключения машины, снабженный вентилем. Шланг очень легко крепится к нему. В случае несовпадения диаметра резьбы можно использовать переходник.

Не более сложным способом является подключение стиральной машины к водопроводу и при помощи тройника. Особенность данного способа заключается в том, что при подключении не надо перекрывать воду по всему стояка дома: достаточно просто закрыть вентиль на отводе для раковины.

Врезка тройника используется и в том случае, когда водопроводные трубы изготовлены из полипропилена. Машина, подключенная таким способом, будет работать исправно, поскольку диаметр тройника обеспечивает хороший напор воды, а наличие вентиля на нем позволяет при необходимости перекрывать подачу воды.

Тройник на трубу устанавливается следующим образом:

• выбирается тот участок трубы, который можно отключить от водоснабжения с помощью вентиля в квартире;
• труба после отключения водоснабжения разрезается специальным инструментом;
• на концы разрезанной трубы надеваются переходники, а к ним прикручивается тройник;
• к свободному выходу тройника присоединяется наливной шланг;
• все соединения тщательно проверяются. При отсутствии протечек можно открыть вентиль и обеспечить, таким образом, подачу воды в машину.

Подключение к канализации

Подключить автоматическую стиральную машину к канализации можно тремя способами

. Первый способ предусматривает стационарное подключение сливного шланга машины к канализационной трубе, второй – подключение к сифону мойки или раковины, третий – временное крепление шланга на бортике раковины или стенке ванны.

При выборе первого способа подключения машины к канализации следует учитывать, как сливной шланг крепится к машине. Иногда он крепится в верхней части, а иногда – в нижней части задней панели. При нижнем креплении шланга его надо расположить на задней поверхности корпуса в виде колена, закрепив в предусмотренных для этого держателях. Таким образом, создается сифон для удержания воды, то есть водяной клапан между машиной и канализационной системой. Петля созданного сифона должна иметь высоту 50-60 см. В том случае, когда сливной шланг закреплен внизу, его укладывать в виде сифона не надо, поскольку он уже так уложен внутри корпуса.

Чтобы вмонтировать шланг в канализационную трубу, необходимо в нее сначала вставить тройник. Для этого удаляют часть трубы длиной равной 2/3 длины тройника. Делается это с целью сохранения геометрии трассы. Тройник располагают отверстием вверх. В это отверстие вставляют кусок трубы диаметром 50 мм и длиной 40-50 см.

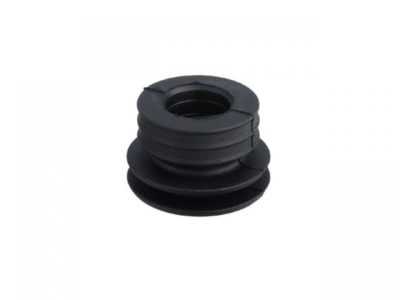

В верхний конец этой трубы вставляется резиновая муфта, а к ней уже крепится шланг. Монтаж этого куска трубы является обязательным условием. Если сливной шланг вставить непосредственно в тройник через резиновую муфту, то возможен эффект всасывания воды стиральной машиной во время слива. Использование трубы решает данную проблему и позволяет обходиться без воздушного зазора.

Такое подключение машины к канализации выполнить самостоятельно довольно сложно, а особенно если канализационные трубы сделаны из чугуна. Поэтому в подобных случаях слив подключают через сифон раковины или мойки. Сифон при этом должен иметь специальный отвод для подсоединения шланга. Если же невозможно использовать и этот способ подключения к канализации, тогда

шланг машины просто закрепляют на краю ванны или раковины. Недостаток этого метода заключается в том, что во время стирки ванной или раковиной воспользоваться не получится.

При любом способе подключения к канализации следует учитывать, что машина чаще всего комплектуется сливным шлангом длиной 1,5 м. В реальной жизни такой длины бывает маловато, поэтому трассу слива удлиняют. Но здесь необходимо обратить внимание на один нюанс: с увеличением длины сливного шланга увеличивается и нагрузка на помпу, с помощью которой происходит слив воды из машины. Следует отметить, что сливная помпа является одним из слабых мест в стиралке, поэтому ее не стоит перегружать. В связи с этим сливной шланг должен иметь длину не более 4 метров.

Еще одно требование, которое необходимо соблюдать при подключении машины к канализации – это высота точки подключения сливного шланга. Согласно инструкции, отверстие для сливного шланга при прямом подключении к канализационной трубе должно располагаться на высоте 60-110 см от нижней поверхности стиральной машины. В случае крепления сливного шланга к сифону, высота его крепления не имеет принципиального значения, поскольку в сифоне поток воды из машины будет прерываться воздухом.

Основное требование – шланг во время слива не должен находиться в воде. Эти все требования необходимо соблюдать для того, чтобы предотвратить автослив из стиральной машины. Она при неправильном положении сливного шланга будет работать некорректно. Машина либо зациклится на каком-то этапе стирки, либо будет выдавать сигнал о загрязнении сливного фильтра.

Тестирование работы машины

После подключения всех коммуникаций стиральную машину рекомендуется запустить в тестовом режиме. Если такого раздела в инструкции нет, тогда можно выбрать любой режим и запустить машину вхолостую.

Тестированием проверяют правильность установки машины с учетом следующих требований:

• бак должен наполняться до определенной отметки за короткое время;
• барабан должен вращаться;
• протечек не должно быть;
• нагрев воды осуществляется на протяжении 5-7 минут после ее набора в бак;
• слив по окончанию стирки должен работать нормально;
• во время работы машины не должно быть никаких посторонних звуков.

Защита от протечек

Протечки – главная беда стиральных машин. Причина кроется в их самом уязвимом месте – заливном шланге, который постоянно находится под напором воды. Если шланг не выдержит высокого давления и лопнет, тогда вода затопит не только вашу квартиру, но и несколько нижних. Поэтому производители придумали заливные шланги с защитой от протечек.

Шланги с защитой от протечек бывают трех видов:

• шланги первого вида представляют собой обычные шланги, но помещенные в очень прочную гофрированную оболочку. На том конце шланга, который подключается к водопроводу, имеется встроенный защитный блок с глазком. Основным конструктивным элементом этого блока является плунжер, удерживаемый пружиной. Вода во время разрыва шланга поступает вовнутрь блока. Пружина при этом ослабевает и плунжер перекрывает подачу воды. Глазок после этого приобретает красный цвет. Недостаток такого шланга в том, что после активации защиты от протекания, его необходимо заменить новым;
• шланги второго вида не отличаются от первых по принципу работы. Разница заключается в том, что внутри защитного блока стоит не пружина, а пара магнитов, повернутых одноименными полюсами друг к другу. Магниты удерживают плунжер до момента проникновения воды в защитный блок. Шланги этого вида также меняются после протечки;

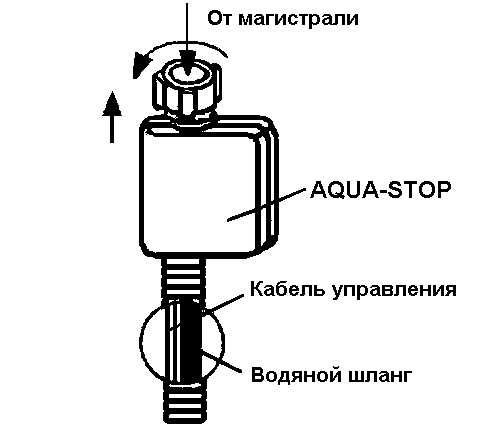

• шланги третьего вида оснащены не механическим, а электромагнитным клапаном. Когда машина не работает, плунжер перекрывает поступление воды, а после включения машины клапан открывается.

Такими шлангами оснащаются стиральные машины с полной защитой от протечек. Кроме них существуют еще стиралки с частичной защитой от протекания воды. Машины с такой защитой имеют специальный поддон с поплавком, оснащенным электровыключателем. Когда вода протекает внутрь машины, она попадает в поддон. Поплавок при определенном уровне воды поднимается и при этом срабатывает включатель. Машина по его сигналу переключается в аварийный режим и процесс стирки останавливается. В это время включается помпа, которая откачивает воду.

Машины с частичной защитой имеют такое название потому, что защита срабатывает лишь тогда, когда вода проникает внутрь машины. Если же прорвется шланг, то затопление неизбежно. Но любую машину с частичной защитой можно превратить в агрегат, полностью защищенный от протечек, если оборудовать ее шлангами с защитными клапанами. Заливные шланги с клапанами рекомендуется устанавливать и на те машины, которые вообще ни имеют никакой защиты от протечек. Как правило, это машины низкой и средней ценовой категории.

Выводы

Только неопытный человек может считать, что подключить стиральную машину к канализации и водопроводу достаточно просто. Но этот процесс имеет свои нюансы, несоблюдение которых может стать причиной некорректной работы стиральной машины и даже ее выхода из строя.

Поэтому установку данного оборудования лучше доверить специалисту, который имеет большой опыт и очень ценные знания относительно того, какие фильтры, сифоны, шланги, трубы, тройники и краны нужны для того, чтобы эксплуатация стиралки не стала причиной «всемирного потопа».

kuhnya-tehnika.ru

кран, тройник, схема, шланг, переходник — своими руками

Подключение стиральной машины к водопроводу своими руками — дело нехитрое. Эта инструкция написана для тех, кто не желает тратить дополнительные деньги на установку. Тут вы найдете подробное описание, как подключить стиральную машину-автомат.

Место подключения стиральной машины — ванна или кухня — не имеет значения, главное, чтобы было достаточно места для комфортного пользования машинкой. Кроме того, розетки должны находиться на определенном расстоянии от машинки.

Главное, что должно у вас быть, так это желание и немного свободного времени.

Для начала нужно выбрать место установки. В ванной или на кухне, особого значения не имеет, лишь бы вам было удобно пользоваться. То есть в том месте, где достаточно необходимого пространства. Далее нужно выбрать ближайшую трубу, по которой проходит холодная вода. Можно подсоединить к смесителю раковины, стоящей на кухне либо в ванной комнате, в зависимости от того, куда вы запланировали поставить стиральную машину. На самом деле схема подключения стиральной машины не так сложна, как кажется.

Читайте также:

Что такое ливневка и как она работает.

Как делают дренаж вокруг дома правильно.

Об устройстве дренажа читайте здесь.

На кухне выбирайте место такое, где машина не будет соприкасаться с остальной мебелью. Иначе вибрация, возникающая при отжимании белья, может нанести ущерб не только окружающим предметам, но и самой машинке. В ванной же дело обстоит иначе. Нет подвесных шкафов, как на кухне, и вероятность обрушения сводится к нулю.

Схема подключения стиральной машины к тводопроводу.

Первым делом перекройте кран холодной воды. Обычно стояк с водой находится в ванной. Затем открутите шланг, который подходит к смесителю. На кране внутренняя резьба, а нам нужна наружная. Для этого наверните на кран специальный переходник, который переведет резьбу на наружную. К переходнику подсоединяем чугунный тройник, с помощью него мы получим две точки забора воды вместо одной. Все соединения должны быть герметичны, для этого воспользуйтесь специальными набивками для резьбовых соединений. Это может быть лен или ФУМ-лента. В одно отверстие мы подключаем шланг идущий к смесителю. То есть мы возвращаем на место первоначальный путь воды, от которого решили подключиться. А ко второму отверстию подсоединяем шаровой кран через переходник. Кран нужен для того, чтобы в будущем при необходимости отключения воды от стиральной машины нам не приходилось бы полностью перекрывать стояк с водой.

Вышеописанными действиями мы получили дополнительную точку забора воды, на которой установили кран. На кране, как и на шланге от стиральной машины, внутренняя резьба. Для того чтобы их соединить, снова понадобится переходник. В случае если длины шланга стиральной машины не достаточно для подключения к крану, воспользуйтесь водопроводным шлангом. Они продаются различной длины, и вы сможете подобрать любой, какой вам необходим. После того как все подключено, еще раз проверьте все соединения на герметичность. Для этого на некоторое время откройте кран и дайте воде заполнить шланги. Если утечки не обнаружено, то вы справились на отлично! Если же вода в каком-нибудь месте просачивается, то это не страшно. Просто перекройте воду с помощью уже имеющегося крана и добавьте в негерметичное соединение немного больше набивки, тем самым устранив течь.

На данном этапе мы имеем подключенную машину к водопроводу. Для завершения нужно лишь подключить к сливу выходной шланг, что сделать гораздо проще. Первым мы рассмотрим тот случай, если вы установили машину не в ванной, а на кухне. Для обеспечения пути слива воды нужно провести канализационную трубу. Диаметр канализационной трубы будет равен 32 мм. Этого вполне достаточно, чтобы вода смогла беспрепятственно пройти свой путь. Чтобы проделать данную работу, нам нужно снова обратиться к раковине и воспользоваться уже имеющейся точкой слива в канализацию. То есть мы поставим тройник на слив с раковины.

Схема подключения стиральной машинки к сливу в канализацию. Наличие воздушного зазора предлагается для избегания засасывания воды из машины в канализацию и возможного ее «зависания».

Стандартный диаметр сливной трубы сифона раковины — 32 мм. Значит, нам нужен будет тройник, у которого два отверстия будут равны 32 мм и один диаметр будет равен диаметру входа в канализацию. То есть сифон с раковины и сливная труба со стиральной машины равна 32 мм, а вход в канализацию равен 50 мм. Таким образом, понадобится тройник с двумя по 32 мм и одним 50 мм отверстиями. Данные тройники с комбинированными диаметрами отверстий вы найдете в любом строительном магазине.

Для эстетичности уложите канализационную трубу вдоль стены, огибая всевозможные углы, используя отводы. Как на кухне, так и в ванной это сделать необходимо. То есть прямую трубу ведете до угла, а чтобы повернуть, используете отвод 90 градусов. Подведите трубу к стиральной машине, закрепив к стене на специальные удерживающие клипсы. Важно, чтобы вода, сливаемая со стиральной машины, не застаивалась. Для этого необходимо обеспечить наклон трубы в сторону входа в канализацию. Угол наклона должен быть не меньше 5-и градусов. А точка входа со стиральной машины должна быть выше или на одном уровне с точкой входа в канализацию. Если данное условие не соблюдается, то вода не будет стекать в канализацию, вследствие чего труба переполнится и стоки хлынут на пол. Чего ни в коем случае допускать нельзя! Когда вы все подсоедините и закрепите, можете опустить гофрированный шланг от стиральной машины в трубу.

Для обеспечения слива в ванной комнате можно воспользоваться унитазом, подсоединив имеющийся шланг на машине с помощью «гуся» на край унитаза или ванны. В данном случае нужно следить за процессом стирки, так как шланг может упасть на пол и залить квартиру сточной водой. Во избежание таких случаев шланг можно прижать каким-нибудь грузом. Например, крышкой унитаза. Поднимаете ободок, опускаете через край сливную трубку и прижимаете крышкой унитаза. Этот вариант самый распространенный и доступный, не требующий дополнительных соединений.

Перечень инструмента, необходимый для подключения машины, включает в себя разводной и газовый ключи.

Набор вспомогательных деталей:

Варианты подключения стиральной машины к сливу (правильные и ошибочные ситуации).

• кран шаровой — 1 шт.;
• тройник чугунный — 1 шт.;
• переходник резьбовой — 4 шт.;
• набивка резьбовых соединений — по необходимости;
• труба канализационная на «32» — по необходимости;
• отводы 90 градусов на «32» — по необходимости.

В инструкции по пользованию стиральных машин рекомендуют перекрывать входной кран после каждой стирки. Это нужно в том случае, если клапан в машине не плотно закроется и через загрузочное окно может протекать вода из водопровода, что может привести к затоплению в ванной или кухне. Как поставить кран, описано выше. И помните: перед первым использованием стиральной машины нужно вывернуть крепежные винты барабана. Во избежание поломки при транспортировке производитель закрепляет барабан на винты. Внимательно читайте инструкцию!

Основным фактором безопасности эксплуатации стиральной машины является качественное соединение с электросетью. Проверяйте целостность электроизоляции проводки. Не допускайте попадания воды на провода. Розетка, в которую вставляется шнур, должна быть без видимых повреждений и обязательно с заземлением.

В ванной или на кухне стиральная машина будет отличным помощником.И что самое главное, вы подключите ее своими руками!

1pokanalizacii.ru

Врезка стиральной машинки в стояк ПВХ

Подключение стиральной машины к канализации, в наше время, довольно простое и недорогое дело. С подключением машинки к гидрозатвору под раковиной справится любой мало-мальски домашний умелец, но случается так, что слив необходимо подключить к стояку.
Проще всего это сделать на верхнем этаже многоквартирного дома, так как в этом случае, нет необходимости договариваться с жильцами дома. В противном случае, придется обойти всех жильцов, проживающих выше, и попросить их не пользоваться канализацией на время проведения работ.
Разберем врезку слива более подробно на примере.
Как правило, стояк имеет диаметр 110 мм. В приведенном ниже примере, диаметр трубы равен 50 мм, она состоит из двух частей и находится на верхнем этаже. Поэтому, когда вы будете делать свою врезку, вам следует учесть особенности конструкции конкретно вашего стояка. Это касается диаметра и возможно дополнительных деталей, неописанных в примере.

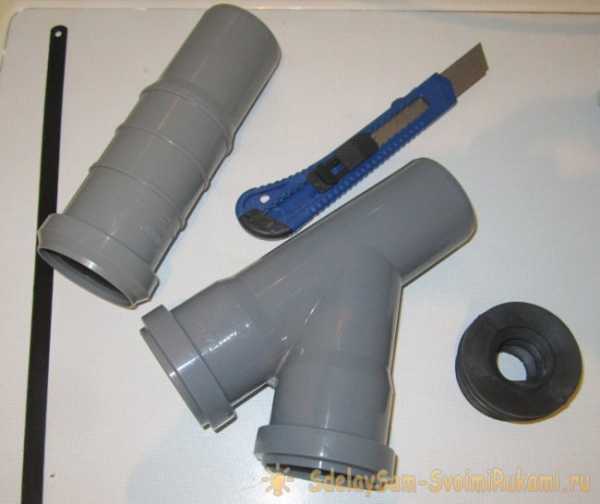

Для врезки вам понадобятся следующие инструменты и детали: ножовка по металлу, канцелярский нож, тройник с диаметром ответвления 50 мм и углом 45 градусов, компенсационный патрубок и манжета для вставки сливного шланга стиральной машинки.

Сначала проводят подготовительные работы. Из ответвления тройника извлекается резиновое уплотнительное кольцо и вместо него вставляется манжета.

Далее вместе собираются тройник и компенсационный патрубок.

Собранные детали прикладываются к месту врезки, так чтобы нижний край тройника лежал на уровне начала расширения трубы. На стояке отмечается длина вырезаемого участка. На компенсационном патрубке, в данном случае, имеются метки, по которым можно легко отмерить вырезаемый участок стояка (по верхней метке на компенсационном патрубке).

После подготовительных работ, нужно договориться с жильцами, проживающими выше вас, чтобы они не пользовались канализацией на время проведения работ.
Непосредственно работы по врезке слива следует проводить как можно быстрее, ведь вы не застрахованы от того, что кто-то из живущих выше жильцов забудет о договоренности с вами и спустит воду в канализацию.
Далее отрежьте отмеченный участок стояка.

Удалите стружку и снимите канцелярским ножом фаску на внешней стороне трубы.

Вставьте тройник в нижнюю трубу стояка. В тройник вставьте верхнюю часть стояка. Установите компенсационный патрубок, собрав все трубы вместе. Трубы нужно вставлять друг в друга до упора вниз, так чтобы со временем они не сдвинулись вниз под собственным весом или в результате механического воздействия.
СОВЕТ: Смочите концы труб водой — это облегчит сборку труб друг с другом.

Компенсационный патрубок, по возможности, желательно установить под потолком, чтобы исключить сползание трубы стояка вниз, при любых обстоятельствах.

При желании можно полностью исключить самопроизвольное движение компенсационного патрубка, приклеив на стояк под ним кольцо из обрезка трубы.


Установите шланг слива стиральной машины в тройник.

sdelaysam-svoimirukami.ru

Подключение стиральной машины к канализации

Подключение стиральной машины к водопроводу

Рынок современной бытовой техники представляет приборы для сантехнических узлов и современных кухонь. Это стиральные машины-автоматы и посудомоечные машины. Все эти новинки необходимо установить, или как сейчас стало модным говорить и писать, инсталлировать в нашем доме.

Для этого существуют бесчисленные сервисы, которые предлагают свои услуги населению как качественные, так и не очень. Да и плата за эти услуги как высокая, так и очень. В такой ситуации многие домашние умельцы предпочитают своими руками производить монтаж технических агрегатов в своем доме или квартире. Ниже мы рассмотрим подключение своими руками к канализации одного из этих агрегатов, а именно – стиральной автоматической машины.

Подвод канализационной трубы

Для того чтобы произвести подключение стиральной машины к канализации, необходимо прежде всего сделать отвод таковой к нужному агрегату. В случае если у вас дома или в квартире проводится ремонт, то этот вопрос решится в рабочем порядке.

Монтаж во время ремонта в квартире

Подключение к водопроводу

Для отвода канализационной трубы в квартире во время общего монтажа канализации, для стиральных машин используют трубопровод диаметром 32 мм. Для этого тридцать вторая при помощи редукции подключается к пятидесятке.

При монтаже необходимо соблюдать требования, предусмотренные СНиП (свод норм и правил). Одна из этих норм — это соблюдение уклона. На один погонный метр канализационной трубы должен быть уклон от 1 до 2 сантиметров. Нарушение этих норм может привести к печальным последствиям.

Если данный показатель меньше одного сантиметра, то канализация будет забиваться, так как вода будет задерживаться, и все грязевые и жировые частицы будут оседать на стенках трубы. Если уклон больше, то слишком быстро сходящая вода не сможет смывать более твёрдые отходы, попадающие в канализацию. Результат получится таким же.

Бытующее мнение о том, что напор воды из стиральной машины вымоет все отложения на стенках труб, является опасным заблуждением. Дело в том, что сила напора будет актуальна только в тридцать второй трубе, да и то, если она не слишком длинная. При попадании в пятидесятку напор воды теряет свою силу из-за большей проходимости трубы.

Так что опасность засорения при подключении стиральной машины не уменьшается. Более того, стиральная машина тоже вносит свою лепту в загрязнение канализации, так как вода, которая исходит из агрегата, грязная, несмотря на все стиральные средства и добавки.

В телевизионной рекламе препаратов для смягчения воды, часто можно увидеть ломающийся агрегат. Голос за кадром вещает о том, что без этого средства вашу машину покроет слой накипи, и показывают барабан с накипью, толщиной чуть ли не в палец.

Что же, реклама есть реклама. Но основана эта реклама на реальности. Накипь действительно существует и оседает она в первую очередь не на стены вращающегося барабана, а на неподвижных частях как самой машины-автомата, так и на канализационной трубе.

Забитая канализация примерно в два-три раза чаще становится причиной остановки стиральной машины, чем ее поломка! Поэтому к прокладке канализации своими руками следует отнестись очень серьёзно.

Канализация сделана раньше

Вы приобрели стиральную машину-автомат и вам надо её подключить, а канализационный отвод для этого не предусмотрен. Довольно часто встречающаяся и вполне разрешимая ситуация. Некоторые выходят из положения самым примитивным способом – вешают сливной шланг стирального агрегата на ванну или на раковину. И так при каждой стирке. Что же, и это выход. Но ведь можно сделать отвод для постоянного слива и подключения.

Самыми популярными местами установки машины в таких ситуациях являются кухня и ванная комната. И в одной, и в другой комнате существуют канализационные отводы для санузлов. Один из вариантов, чтобы сделать отвод для стиральной машины-автомата — это врезать по ходу канализационной трубы тройник. Затем, при помощи редукции, подсоединить туда сливной шланг.

Другой способ — это поменять сифон под ванной или под раковиной. Производители современной сантехники выпускают сифоны с отводом для посудомоечных и стиральных машин. В невостребованном режиме этот отвод закрыт заглушкой.

Подключение к канализации

Подключение к канализации

В стиральной машине из задней стенки выходит сливной шланг. Точка выхода этого шланга расположена в нижней части агрегата. Также на задней стенке предусмотрены крепления для сливного шланга и если его вставить в пазы креплений, то он будет подниматься вверх. Это предусмотрено для того, чтобы не происходило самопроизвольного слива воды.

Когда вы убедитесь в том, что шланг установлен правильно – можете ставить машину на её место и выставлять по уровню (это обязательно!). Подключаете сливной шланг к канализационному отводу. Если отвод окажется больше самого шланга – используете редукцию. Если он окажется коротким – приобретаете в магазине дополнительный гофрированный шланг или удлинитель (называйте, как хотите). Все, подключение стиральной машины к канализации закончено. Обязательно ознакомьтесь с видео и фото, размещенных на этой странице сайта.

Подключение посудомоечной машины к канализации происходит аналогичным способом. Правда, существует мнение, что диаметр канализационной трубы для нее должен быть 50 мм, а не 32 мм, как для стиральной. Аргументируют это тем, что из посудомоечной машины сливается более жирная вода и возникает большая возможность загрязнения трубы. Но чистить канализацию следует независимо от их диаметра! И чистку, как и установку, вы будете делать своими руками.

remontmechty.ru

Подключение стиральной машины к водопроводу и канализации

Процедура установки

Первое условие, которое должно выполняться при самостоятельной установке стиральной машины, заключается в неукоснительном соблюдении инструкции на оборудование. Подключение стиральной машины к водопроводу и сливу канализации должно осуществляться согласно установленным нормативам и правилам. При монтаже таких систем должна полностью исключаться протечка воды в стыках, что чревато «потопом».

Схема, выбранная для подключения стиральной машины к водопроводу, должна позволять быстро заполнить емкость качественным составом. Для этого должны выполняться 2 основных условия: давление в подводящих трубах должно быть не менее 1 атм, а сама вода быть чистой. Давление существенно зависит от разницы уровней между врезом в водопровод и вводом в стиральную машину. При недостаточном давлении придется устанавливать насос. Для гарантированной очистки воды, как правило, устанавливается сетчатый фильтр.

Следует также учитывать, что до сих пор в эксплуатации много «стиралок», которые требуют подведения как холодной, так и горячей воды. Такие конструкции необходимо подключать двумя шлангами — к водопроводной централи холодного и горячего водоснабжения. Большинство современных моделей нуждаются только в холодной воде, которая затем нагревается до нужной температуры.

Отработанную жидкость, т.е. воду с моющими средствами и грязью с белья, необходимо сливать в канализационную систему. Это условие эксплуатации оборудования требует близости такой системы. При удаленности канализационного стояка достаточно сложно обеспечить самоток слива.

С учетом изложенного для надежной работы стиральной машины необходимо правильно выбрать место ее установки. Естественно, что это должна быть ровная площадка, на которой обеспечивается строго вертикальное расположение техники. Чаще всего стиральная машина размещается в ванной комнате, где и водопровод, и канализация находится на близком расстоянии. Такие же условия есть и на кухне. При отсутствии пространства в этих помещениях «стиралку» устанавливают на лоджии и даже в прихожей. В этих случаях придется решать проблему удаленности коммуникаций.

Рекомендуем ознакомиться

Обеспечение подачи воды

Подключение к водопроводу может производиться разными способами. Стиральные машины комплектуются гибкими шлангами для подачи воды, и задачей подключения становится правильное их присоединение. При расстоянии до водопроводной трубы порядка 2-4 м давления в системе хватает для самопроизвольного заполнения машинного бака. При увеличении расстояния придется ставить дополнительный подающий центробежный насос.

Схема подключения может основываться на использовании уже существующих отводов (смесители, подвод к унитазному бачку) или врезки непосредственно в водопроводную трубу в произвольном месте. Соответственно, при врезке в трубу важное значение приобретает ее материал (металл или пластик). Наиболее распространенным считается подсоединение к существующим выводам, но в этом случае есть один недостаток: подводящий шланг и место соединения находятся снаружи, т.е. на виду, что несколько портит интерьер.

Самый простой вариант — присоединение к отводу водопровода на сливной бачок унитаза. Для подключения достаточно отсоединить гибкий шланг, направляющийся к бачку, а на водопроводный отвод навернуть тройник. После этого на один его отвод возвращается шланг унитаза, а на другой накручивается гибкий стандартный шланг стиральной машины. Этот шланг обязательно присоединяется через регулирующий кран (вентиль).

В ванной комнате или на кухне обычно подключение производится к смесителю. Монтаж во многом аналогичен предыдущему случаю. Снимается смеситель. К отводу холодного водопровода присоединяется специальный тройник, в котором находится кран шарового типа. Такой тройник обычно входит в комплект стиральной машины. К выходу крана прикручивается гибкий шланг «стиралки». Если устанавливается стиральная машина с раздельной подачей холодной и горячей воды, то аналогичный тройник устанавливается и на отводе горячего водоснабжения. В случае отсутствия такой необходимости, на этот вывод накручивается удлиняющая втулка для выравнивания выходов на смеситель. После этих операций смеситель возвращается на место.

Подсоединение на любом участке водопровода

Если стиральная машина устанавливается в стороне от существующих водопроводных отводов, то возникает необходимость врезки непосредственно в водопроводную трубу. При подводе водопровода по металлической трубе можно воспользоваться старым способом: вырезается участок трубы и приваривается тройник с боковым отводом, на котором нарезана резьба. К этому отводу присоединяется запорный кран, а затем гибкий шланг «стиралки».

Современная методика присоединения не предусматривает использования сварочного аппарата, а основана на установке разборной врезной муфты. Такое присоединение выполняется следующим образом. Участок трубы, где производится врезка, надежно закрепляется к стене при помощи дополнительных кронштейнов и хомутов. В предусмотренной точке подключения устанавливаются хомуты муфты, которые надежно фиксируются болтами. Через отвод муфты просверливается водопроводная труба. Окончательно затягиваются болты с целью надежной герметизации резиновых прокладок. На отводе муфты с резьбой устанавливается запорная арматура, и присоединяется гибкий шланг стиральной машины.

При подводе водопровода по пластиковым или композитным трубам следует использовать специфическую технологию врезки. Если подвод воды производится по металлопластиковой трубе, то выполняются следующие мероприятия. В нужном месте вырезается соответствующий участок трубы. На торцы надеваются кольца с гайкой, после чего концы развальцовываются с применением специального калибрующего устройства. Развальцованные концы соединяются металлическим тройником с отводом на стиральную машину. Гайки колец затягиваются и герметизируют места соединения. Далее через запорный кран прикручивается гибкий шланг машины.

В случае использования пластиковых, полипропиленовых водопроводных труб придется приваривать пластиковый тройник с помощью нагревательного прибора — строительного фена. Для этого необходимо вырезать участок трубы нужного размера, установить пластиковый тройник поверх концов трубы и сплавить материал трубы и тройника.

При проведении работ по присоединению гибких шлангов стиральной машины к водопроводной системе важно обеспечить герметичность стыков. Для этого необходимо использовать резиновые прокладки и специальные герметизирующие составы.

Канализационный слив

Важным условием эксплуатации любой стиральной машины является обеспечение возможности слива отработанной воды из бака в канализационную систему. Чаще всего используется самый простой способ: слив грязной воды в унитаз или ванну через прилагаемый к оборудованию гибкий сливной шланг. Задача решается очень просто: конец шланга с помощью крюка различной конструкции (насколько хватит фантазии хозяина) закрепляется над чашей унитаза или ванной, и при включении в машине программы слива через шланг вода попадает в сливное отверстие соответствующей сантехники. Важно закрепить конец так, чтобы исключить разбрызгивание и попадание воды на пол и стены.

Кроме того, выставляется еще одно условие: конец шланга при сливе должен располагаться на высоте не менее 65 см от выхода шланга из бака стиральной машины.

При желании можно обеспечить слив стационарного типа. Один из вариантов — подключение сливного шланга к сифону раковины или ванны. Специальный сифон с выводом для подключения стиральной машины можно приобрести в любом специализированном магазине. Такой сифон достаточно установить на сливе сантехнического оборудования в соответствии с инструкцией, и поставленная задача будет решена.

Наконец, стационарный отвод можно выполнить прямо на канализационной трубе. Для этого используются методики, описанные для врезки в водопроводную трубу. Правда, есть одно условие: такая врезка производится, если диаметр канализационной трубы не превышает 45-50 мм. Кроме того, врезка производится только сверху, и принимаются меры по исключению попадания канализационных стоков в шланг стиральной машины.

Подключение стиральной машины к водопроводу и канализации — это важная задача для обеспечения ее надежной эксплуатации. Эту операцию можно осуществить собственными руками, но сделать все необходимо правильно и качественно, не допуская протечек.

nisorinki.net

Тройник для подключения стиральной машины к водопроводу 2Стиралки.ру

Тройник приходит на помощь в тех случаях, когда нет возможности провести отдельную линию водопровода для стиральной машины. Простота монтажа и минимум необходимых инструментов – его главные преимущества. Так, проходной кран будет удобным решением в случае переезда на новую квартиру или когда нет лишних денег на сантехника и материалы для проведения отдельной линии.

Виды кранов-тройников

Существует всего два вида таких устройств:

• Тройники – служат для «врезки» в трубопровод.
• Проходные краны, которые помогут подключить стиралку к какому-либо сантехническому прибору.

Важно! Не стоит путать тройники с угловыми кранами. Последние используются, если есть отдельная линия для стиральной машины, имеют всего два вывода и не подходят для врезки в трубопровод.

Монтируем тройник в водопровод

Такие устройства удобно использовать, если у вас дома пластиковые трубы. В случае с металлическими трубами установить кран без специальных приспособлений будет намного сложнее.

Для обычных тройников не нужны сантехнические приборы, а лишь труба водопровода. Но, в отличие от проходных вентилей, они требуют больший набор инструментов.

Инструменты и запчасти

Для установки тройника вам понадобится:

• разводной ключ – без него никуда, нужно же чем-то затягивать гайки;
• двойной шланг ­ понадобится лишь в том случае, если такой не идет в комплекте со стиральной машинкой;

Бывает, что «родные» шланги поставляются сомнительного качества. Чтобы не затопить себя и соседей, лучше купить хороший армированный шланг с двойной стенкой, а первый оставить про запас.

• калибратор для труб из пластика – необходим для корректного подключения тройника к трубопроводу;

Можно обойтись и без калибратора, но если трубы будут отрезаны криво и кран станет подтравливать, то придется менять весь кусок трубопровода.

• расходные запчасти – уплотнительные кольца, подмотка, гайки, чтобы сделать все соединения более надежными;
• проточный фильтр – используется для очистки воды.

Использовать или нет последний – ваш выбор. С одной стороны, его придется периодически менять или чистить, с другой – возможно, ваш аппарат прослужит дольше, так как качество воды в отечественном водопроводе оставляет желать лучшего.

Монтаж тройника

После того, как вы обзавелись всеми необходимыми запчастями и инструментами, можно перейти к установке устройства:

• Первым делом перекройте воду на этот участок трубопровода (или же на всю квартиру, если кран один).
• Далее нужно отметить необходимый участок трубы для вырезания. Чтобы это сделать, замерьте длину тройника, но не забывайте, что резьбовые соединения считать не нужно, так как они должны перекрывать оба конца трубы.
• Отрежьте вымеренный участок трубы.
• Сначала выкрутите монтажные гайки с вентиля, а затем наденьте их на концы трубы.

Здесь вам понадобится калибратор. Им нужно расширить и выровнять отверстия в трубах, после чего смонтировать кран.

• Установите тройник и затяните гайки.

После этого можно подсоединить к тройнику шланг, предварительно подмотав на его резьбу ФУМ ленту.

Подключаем машинку через проходной вентель

Подобные устройства служат для подключения стиралок к водопроводу с помощью сантехнических приборов. Монтаж крана очень прост, требует минимум запчастей и инструментов. Такой вентиль возможно подключить к смесителю на кухне, умывальнику, водонагревательному баку или даже к сливному бачку.

Рекомендации. Проходной вентиль лучше не устанавливать на старые трубы, а в случае с водонагревательным баком, его нужно подключать на «подающую» линию.

Монтаж

Для установки вам понадобится разводной ключ и ФУМ лента. Как и в случае с тройником, можно приобрести новый шланг.

Процесс монтажа:

• Отключите воду.
• Открутите шлангочку, идущую к сантехническому прибору с помощью разводного (или газового) ключа.
• Очистите резьбу от мусора (например, старой подмотки).

Если подключение осуществляется на старую металлическую трубу, то ее необходимо зачистить напильником, чтобы убрать слой ржавчины.

• Очищенную резьбу обмотайте ФУМ лентой и смонтируйте вентиль.
• Внешнюю резьбу крана также обмотайте лентой и накрутите на нее шлангочку от сантехнического прибора.
• После этого присоедините шлангу от стиральной машины и затяните все гайки разводным или газовым ключом.

В конце монтажа проверьте соединение и совершите первый пробный запуск.

2stiralki.ru

Подключение стиральной машины к канализации: подсоединение посудомоечной, видео

Мало кто сейчас обходится без такого необходимого и распространенного блага цивилизации как автоматическая стиральная машина. В данной статье мы рассмотрим подключение стиральной машины к канализации без вызова специалиста, своими руками.

Вы убедитесь, что это совсем не сложно.

Ответим вместе на вопрос: как подключить стиральную машину к канализации?

Вам необходимо знать, что современная автоматическая стиральная машина является сложным бытовым прибором. Для ее работы Вам необходимо соединить ее с электропитанием, водопроводом и  системой канализации. В каждом виде коммуникации есть свои нюансы. Остановимся на них подробнее.

Важно: перед подключением стиральной машинки демонтируйте заглушки с задней стенки машинки (3-4 шт.) Они нужны для предохранения произвольного вращения и биения барабана при транспортировке, жестко фиксируя его, и выведут включенную машинку из строя.

Снятие предохранительных заглушек

При перевозке машины не забывайте фиксировать барабан. Оставшиеся после демонтажа заглушек отверстия закройте пробками(прилагаются в комплекте).

Машину необходимо установить на ровной поверхности, без уклонов и сильных дефектов. Во время сушки белья включается центрифуга, стиральная машина сильно вибрирует и вполне может «уйти» с места установки.

Поэтому пользуйтесь строительным уровнем для выставления машинки по горизонтали. Каждая из четырех ножек в машинке регулируется резьбой, так что процесс этот довольно прост.

Установка машины по уровню

Подключение к электропитанию

Подключение к электропитанию производится с помощью кабеля 3х2.5, т.е. медный кабель, трехжильный, сечением 2.5 мм. Желательно отдельный вывод на щиток с автоматом 16 А. Схема подключения приведена на рисунке.

Важно: не пренебрегайте заземлением, обязательно подключите его.

Схема подключения к электропитанию

Совет: если нет возможности подключиться отдельной линией к щитку, можете просто включить вилку стиральной машины в розетку (линия с автоматом 16 А) через  устройство защитного отключения (УЗО), которое обеспечит аварийное отключение машины от сети.

Теперь подключим машину к разводке труб водоснабжения своим руками.

Подключение осуществляется к холодной воде (в очень редких случаях и к горячей), машина в процессе стирки сама нагреет воду до нужной температуры.

Совет: шланг для подключения к водопроводу в комплекте идет довольно короткий. Заранее замерьте нужную длину подключения к воде в жилище и, если потребуется, дополнительно приобретите более длинный шланг сразу.

Шланг для подключения к водопроводу

Соединение в шланге всегда идет с диаметром ¾ дюйма, диаметр квартирных труб – ½ дюйма. Поэтому Вам нужно приобрести тройник с затвором, как показан на рисунке, и подключиться через него.

Тройник для подключения к трубе

Как правило, машина ставится в ванной комнате или на кухне. Вы просто находите соединение смесителя с водопроводной трубой (обычно через гибкий шланг) и вставляете туда подобную конструкцию

Подсоединение к водопроводу

Совет: не забывайте заботиться о качестве водопроводного соединения. Используйте лен, пасту, фумленту, надежно блокируя возможность подтекания.

Итак, машина к водопроводу подключена. Некоторые модели стиральных машин комплектуются системой Аква-СТОП. Система подключена к электроэнергии и с помощью электромагнитного клапана перекрывает подачу воды в машину, если та не работает в данный момент. Это неплохая страховка от протечек.

Система Аква-СТОП

Подключение к канализации

Нам осталось выполнить подсоединение стиральной машины к канализации. Делается это разными способами.

Самый простой способ – направить сливной шланг в ванну или в унитаз. Налицо неудобства такого способа «подключения». Во-первых, это неудобно. Представьте, Вы принимаете душ, и вам под ноги стекает грязная вода из стиральной машины.

Слив в ванну

Или чтобы воспользоваться унитазом, нужно сначала снять с него сливной шланг, в котором всегда останется немного воды, и она обязательно прольется на пол. Закрепляется сливной шланг к унитазу либо к ванной с помощью скобы, показанной на рисунке.

Скоба для крепления сливного шланга

Рекомендуется подключить слив от стиральной машины непосредственно в канализацию квартиры своими руками. Стиральная машина комплектуется для слива воды полиэтиленовым шлангом со специальным наконечником (см. рис).

Сливной шланг

Совет: как и в случае с водопроводным шлангом, сливной шланг в комплекте довольно короток.  Заранее замерьте нужную длину сливного шланга и не забудьте приобрести до начала монтажа.

Сливной шланг закрепляем к задней стенке стиральной машины на высоте примерно 80 см как показано на рисунке. Это обеспечит легкую работу сливного насоса машины.

Фиксация сливного шланга на задней стенке стиральной машины

Теперь ведем шланг к точке подключения. Это может быть сифон под мойкой или умывальником специальной конструкции, где предусмотрено отверстие для подключения стиральной машины (см. рис).

Подключение слива к сифону

В этом случае дополнительно ничего не потребуется, т.к. отверстие в сифоне калиброванное и соединение происходит просто.

Либо вариант входа непосредственно в канализационную трубу (см. рис).

1) Вход в трубу 2) Переходник

В этом случае Вам дополнительно потребуется приобрести резиновый переходник, через который и происходит подключение. Его размеры Вам подберет продавец на месте покупки.

Давайте в рамках данной статьи рассмотрим подключение посудомоечной машины к канализации, поскольку процесс этот мало чем отличается от подключения стиральной машины.

Подключение посудомоечной машины

Совет: заранее позаботьтесь об электрической розетке или выводе проводов для подключения посудомоечной машины.

Основное отличие – подсоединение к водопроводу. Оно осуществляется через цанги, идущие в комплекте к машине (см. рис).

Подключение к водопроводу

Совет: подключение к канализации посудомоечной машины также можно направить в сифон. В том случае, если в один и тот же сифон подключены и стиральная и посудомоечная машина, рекомендуем установить на обоих сливах обратные клапаны для предотвращения попадания грязной воды между машинами.

kanalizaciya-expert.ru
