Труба металлическая для вытяжки – какая лучше, монтаж воздуховода с переходниками своими руками

какая лучше, монтаж воздуховода с переходниками своими руками

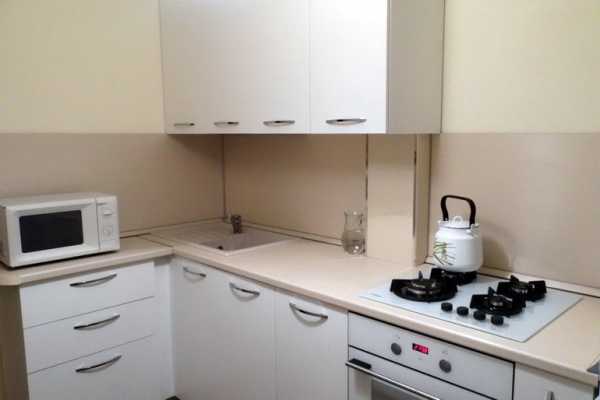

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

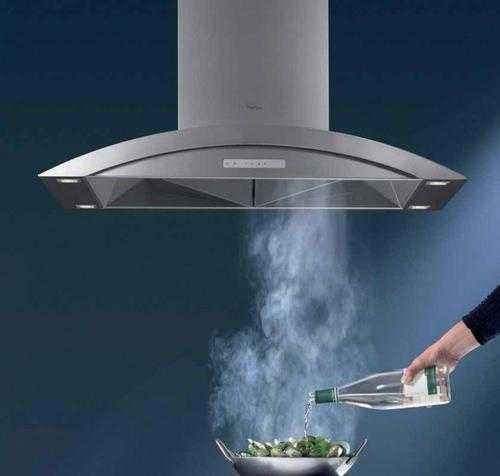

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

• По материалу — из пластика, алюминия или оцинкованной стали.
• По форме — квадратные, прямоугольные, круглые.
• По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

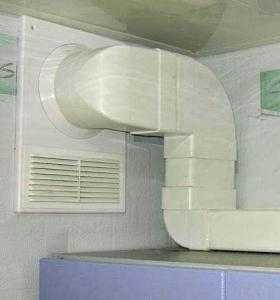

Пластиковые

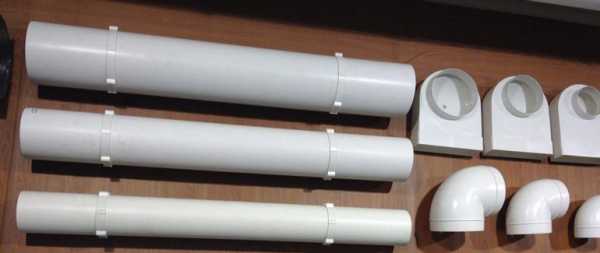

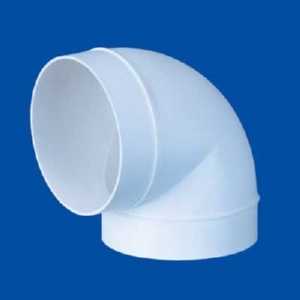

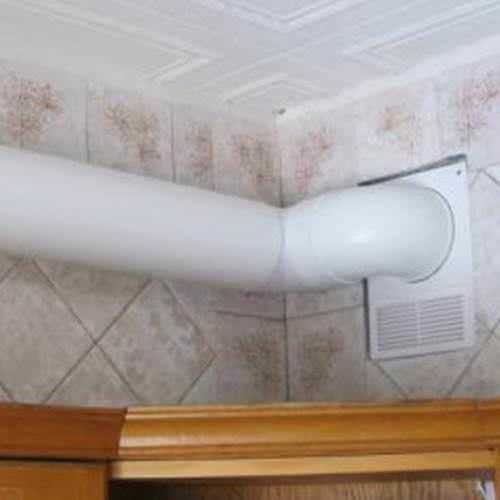

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

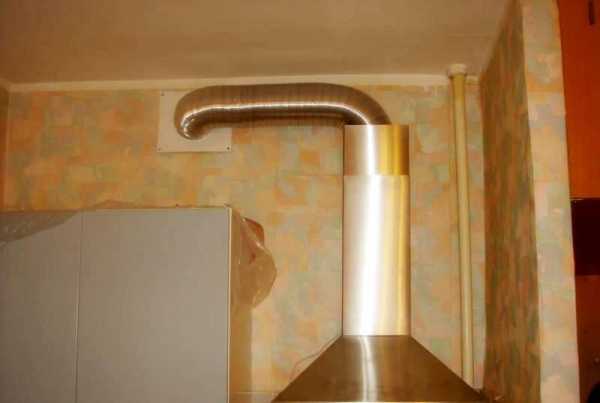

Из гибкой гофрированной алюминиевой трубы

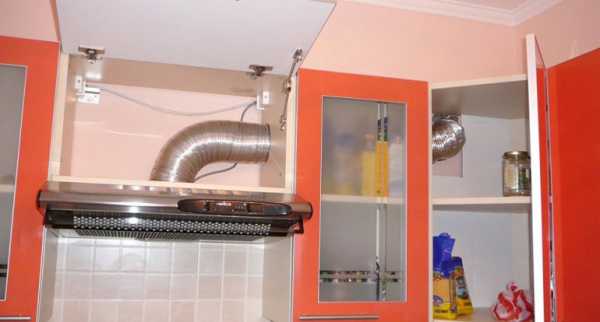

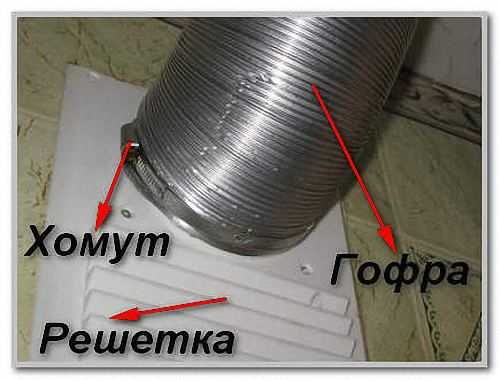

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

• Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
• Легко моются; меньше оседают жир и копоть.
• Красиво вписываются в интерьер.

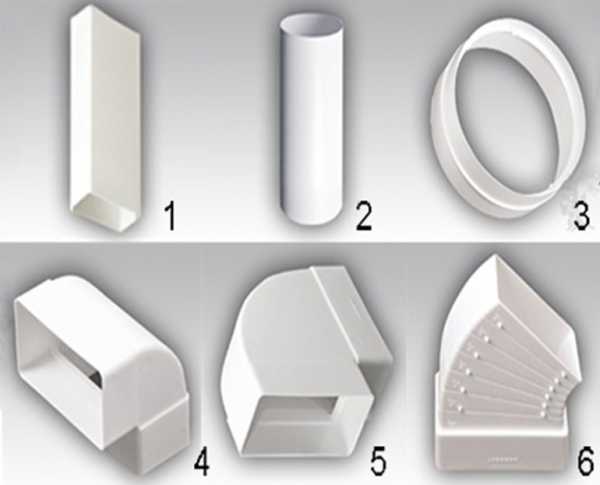

• Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

• Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
• Возможность растягиваться и сжиматься облегчает монтаж.
• Небольшая цена.

Какой вариант лучше

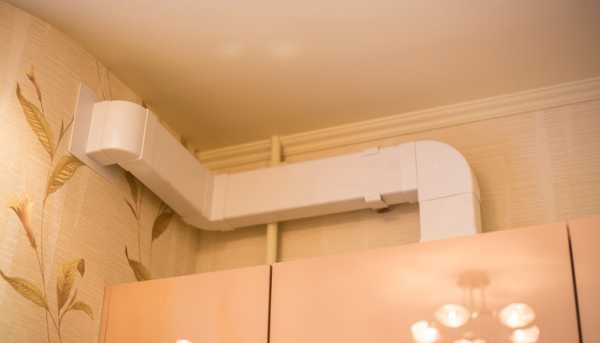

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

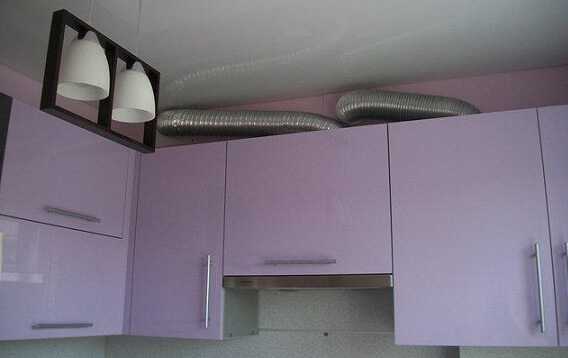

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

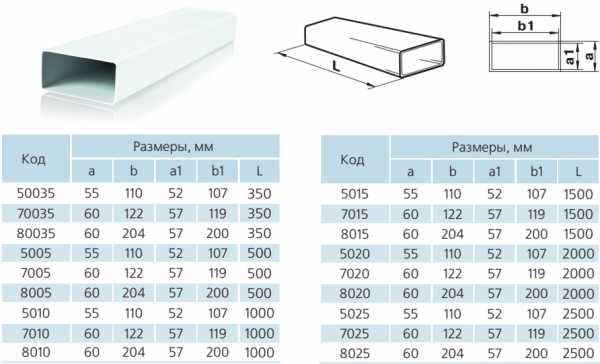

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

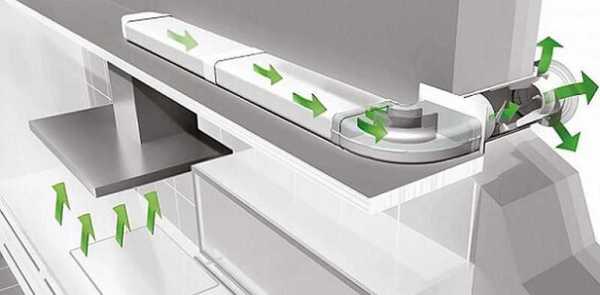

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

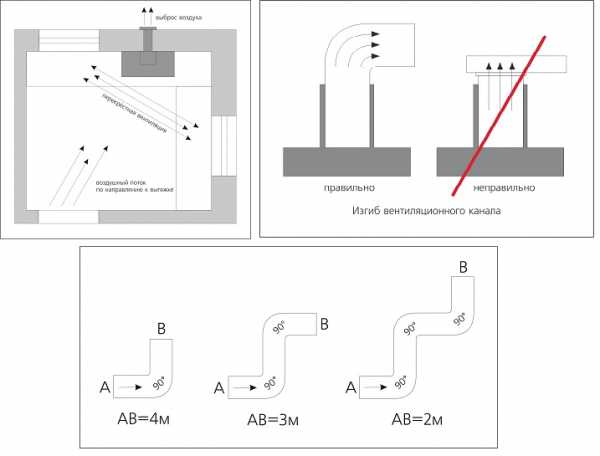

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

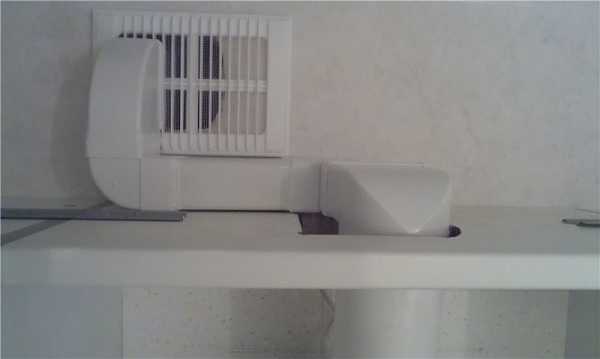

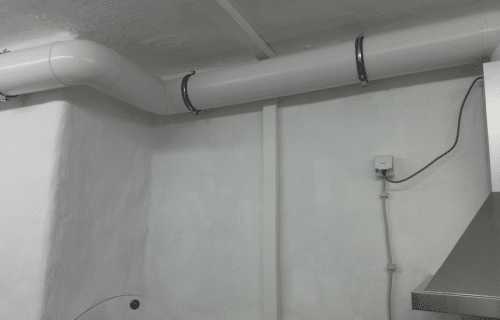

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

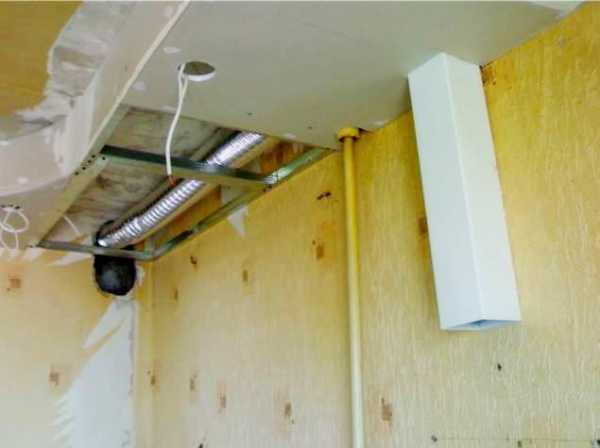

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

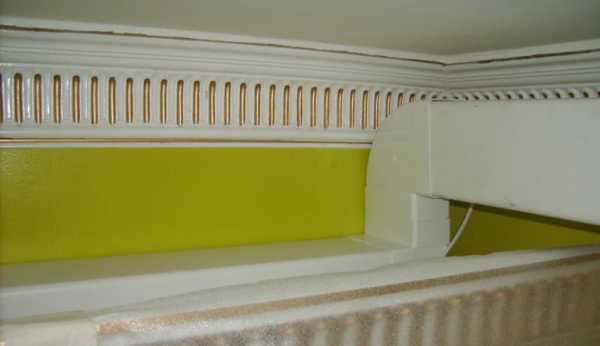

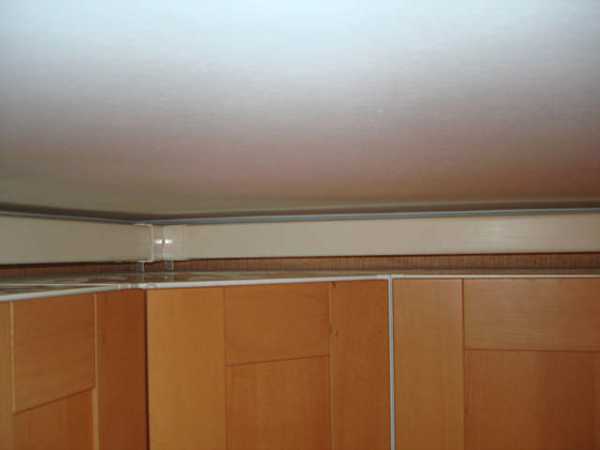

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

• Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

• К одному воздуховоду подключить одну или две точки забора воздуха.
• Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

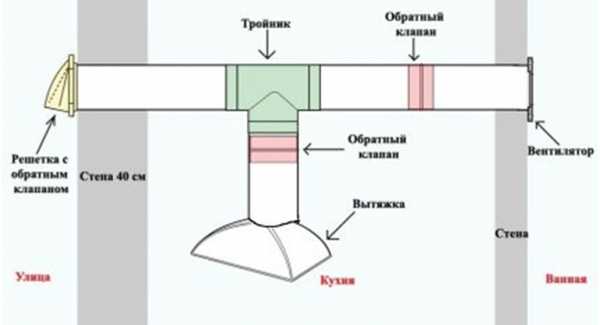

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

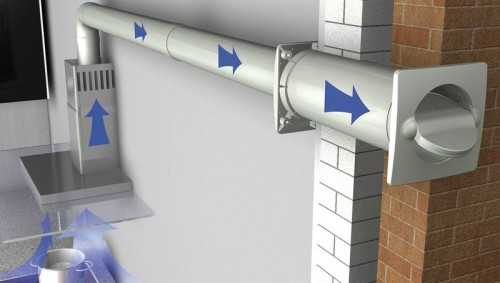

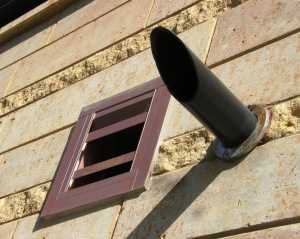

На улицу

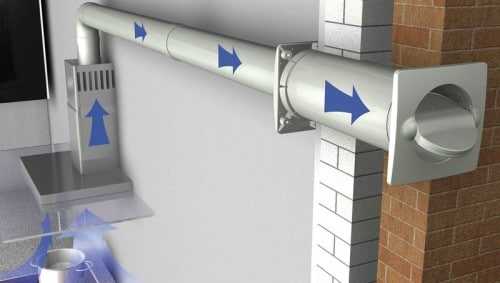

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Загрузка…

vseotrube.ru

Трубы для вытяжки металлические и пластиковые: правильный выбор и установка

Содержание статьи

Кухня — это место, о котором мужчины думают, что там готовится обед, а женщины, что там проходят их лучшие годы. Именно в этом помещении собирается семья, готовятся разные вкусности, принимаются гости, а женщина здесь — настоящая искусница и блюстительница порядка. Современная кухня невозможна без вытяжки, которая и уберегает от копоти, гари, неприятного запаха на их рабочем месте. Но не всегда вентиляционный канал находится в месте установки вытяжки или, например, газовой колонки. В этом случае форточка не спасет положение, поэтому используются различные трубы для вытяжки. Они выводят из помещения отработанный воздух.

Особенности расположения вытяжек

Обычно используют два способа выведения загрязненного воздуха наружу: через отверстие в стене или через внутридомовой вентиляционный канал. Первый способ чаще применяется для частных домов, иногда даже выводится отдельная труба для вытяжки на крышу, а второй — для квартир.

В частном доме воздухоотведение происходит через отверстие в стене.

Если вы самостоятельно разрабатывали проект своей кухни, то, конечно же, продумали места установки бытовых приборов, газовой плиты или котла. В таком случае и вентиляционный канал расположили в удобном месте. А вот если вы обладатель типичной квартиры в многоэтажке, то возникает реальная проблема: вентиляционная шахта может находиться далеко от бытовых приборов. Тогда понадобится установка вытяжной трубы для вентиляции, которая соединит внутридомовой канал с выходом вытяжки.

Важно помнить, что нельзя устанавливать вытяжку на стене, которая противоположна выходу вентиляционного канала. Это объясняется тем, что очень длинная труба с несколькими изгибами не сможет эффективно выводить загрязненный воздух, будет очень шуметь. Доказано, что лишний метр трубы снижает ее КПД на 10%. Желательно, чтобы они гармонично вписались в интерьер, а еще лучше, были не видны. Какой же вид вытяжной трубы выбрать и как ее правильно установить, мы и рассмотрим в этой статье.

Виды труб для вытяжки

Вентиляционная труба для вытяжки может быть двух видов: пластиковая и гофрированная.

Пластиковые

Пластиковые трубы для вытяжки удобны в использовании, поскольку почти бесшумны, что важно для кухни, где и так постоянно работает бытовая техника. За счет гладкой поверхности в них не скапливается грязь, они герметичны, а загрязненный воздух не своем пути не встречает никакого сопротивления.

Пластиковые вытяжные трубы с круглым сечением эффективно справляются с отведением загрязненного воздуха, хотя выглядят объемно.

Если говорить о сроке службы, то трубы из пластика могут служить без ремонта более 10 лет, их легко смонтировать своими руками. Такие трубы бывают с круглым и прямоугольным сечением. Преимущество прямоугольных лишь в том, что они менее заметны в интерьере помещения, их можно спрятать над подвесными шкафчиками, разместить под потолком. Хотя трубы с круглым сечением более объемны, но при этом и более эффективны за счет меньшего сопротивления воздуха. Обычно пластиковая труба для вытяжки 120 мм в диаметре является оптимальной для воздуховода.

При установке вытяжных труб важно позаботиться о герметичном соединении всех ее частей. Для этого обязательно приобретать Г-образные переходники (3шт), переходник с вытяжки на трубу, переходник с трубы на вентиляционный люк. Закрепляются эти элементы воздуховода специальным герметиком.

Гофрированные

Такая труба может быть сделана из полужесткого алюминия или пластика. Ее используют в случаях, если переходники или колена установить нельзя. Такая гибкая труба для вытяжки проста в монтаже, стоит недорого, но нуждается в периодичной чистке, поскольку поверхность неровная, там скапливается жир и копоть.

Гофрированную трубу для вытяжки перед установкой нужно растянуть, чтобы избежать образования складок.

Важно при установке точно рассчитать диаметр трубы, учитывая размеры выхода вентиляции и самой вытяжки, а перед монтажом трубу нужно максимально растянуть, чтобы убрать лишние складки, из-за которых увеличивается шум при работе. Крепятся такие трубы при помощи хомутов и решеток с фитингами.

Металлические

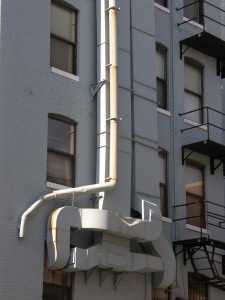

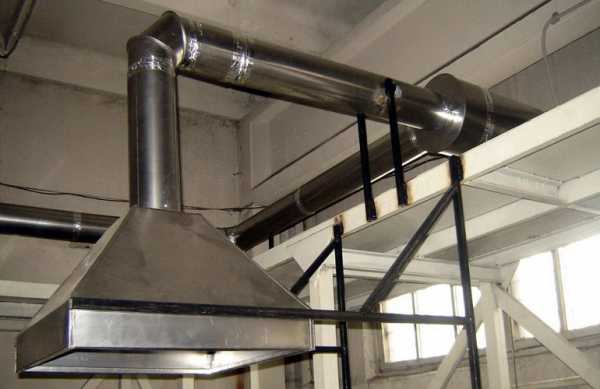

Металлические трубы для вытяжки чаще используются в больших помещениях, это могут быть кафе, столовые, рестораны. Такие трубы из оцинкованного металла долговечны, не ржавеют, но очень громоздки, могут быть прямошовные или спиральные.

Трубы из оцинкованного металла часто выводят на крышу, чтобы вентиляция была эффективной

Правила монтажа

При установке вытяжных труб важно учитывать следующие особенности.

1. Длина воздуховода не должна превышать 3 м, поскольку труба начнет провисать, а ее эффективность снижаться.
2. Диаметры выхода вытяжки и самой трубы должны совпадать. Если выход в вентиляционный канал 150 мм, то желательно приобретать трубу для вытяжки 150 мм.
3. Во избежание обратного хода воздуха желательно установить специальные клапаны
4. Нежелательно пластиковую прямоугольную трубу для вытяжки подсоединять к круглому сечению входа в вентиляционный канал.
5. Нельзя допускать, чтобы трубы для вытяжки монтировались под углом больше 90 градусов, поскольку это приведет к перегрузке мотора.

Как замаскировать трубы для вытяжки

Чтобы трубы для вытяжки были незаметными в интерьере кухни, можно использовать такие хитрости:

1. Использовать специальный короб в подвесном потолке
2. Вмонтировать трубу в кухонную мебель
3. Приобрести декоративную трубу для вытяжки в виде короба с всторенными светильниками
4. Покрасить трубу в тон стен или мебели, превратить в декоративною полочку.

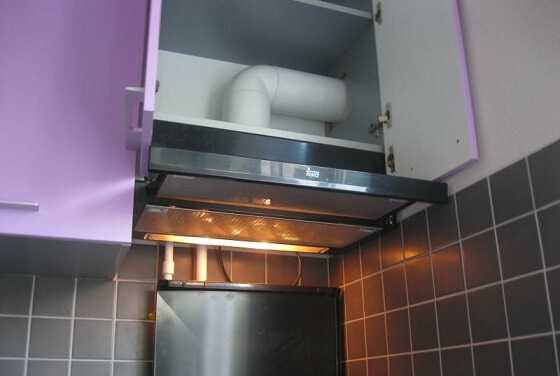

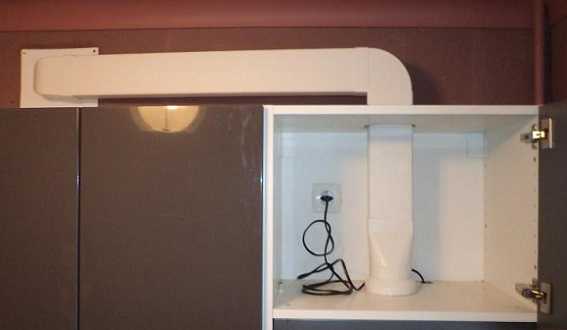

Труба для вытяжки вмонтирована в кухонный шкаф. Это выглядит эстетично и экономит пространство.

Обычно трубы для воздуховода покупают в комплекте с вытяжкой, что облегчает их монтаж, расчеты по диаметру, подбор по цвету. Главное, чтобы система вентиляции справлялась с главной задачей — вывод загрязненного воздуха из помещения.

Понравилась статья? Поделитесь ей:

trubsovet.ru

Какими бывают трубы для вытяжки в доме и в производственном помещении

Тот факт, что без качественной вентиляции в помещении не обойтись, уже давно является неоспоримым и многократно доказанным.

Во всех жилых домах и квартирах, офисах или производственных корпусах обязательно присутствует вентиляционная система.

Устройство ее должно обеспечивать максимальную циркуляцию воздушных потоков посредством естественной тяги.

К сожалению, в связи с развитием промышленности, в крупных мегаполисах состав воздуха оставляет желать лучшего.

Углеродные окиси, вредоносные соединения тяжелых металлов и аммиака, выделяемые автомобилями, некачественными строительными материалами, бытовой химией, да и просто обычная пыль делают его малополезным для здоровья человека.

А уж про многолюдные офисные помещения или цеха на промышленных производствах и речь вести не стоит! Вот именно здесь и приходит на выручку вентиляционная вытяжка.

Оглавление к статье:

Труба для вытяжки: виды и характеристики

Хорошая и надежная вытяжка – залог комфортного микроклимата в помещении любого типа, будь это частный дом или большое производственное здание.

Основная задача вытяжки – тщательное удаление из воздушной массы вредных веществ и примесей. Она обеспечивает ликвидацию неприятных запахов, копоти, жира и гари, поэтому часто устанавливается на кухнях, в санузлах, в промышленных цехах заводов или там, где существует большое скопление народа.

На сегодняшний день выбор вытяжек очень широк. Они могут отличаться размерами, набором дополнительных функций, ценой. Однако чтобы смонтировать по-настоящему практичную систему вентиляции, не обойтись без трубы, которая будет соединять сам агрегат с вытяжным каналом.

Основные виды труб:

Любой из типов этих труб обладает главными преимуществами – гибкостью при монтаже, большим эксплуатационным сроком и оптимальной легкостью созданной конструкции. Существуют трубы, изготовленные по методу наматывания полос из прочной бумаги, пропитанной искусственными смолами, но из-за своей большой влагопроницаемости их использование свелось практически к нулю.

Труба пластиковая

Данное пластиковое изделие имеет либо квадратное, либо круглое сечение, хотя для более эстетичного внешнего вида, особенно в жилом помещении, чаще используется именно квадратная труба.

Такой вариант выглядит вполне аккуратно и отлично вписывается в интерьеры кухонь и ванных комнат.

Пластиковая труба для вытяжки может быть гладкой, либо иметь гофрированную структуру поверхности. При установке требует соблюдения некоторых тонкостей.

Нюансы монтажа:

• переходники Г-образной формы для идеальной стяжки при монтаже;
• обязательное наличие специального переходника при креплении трубы к вентиляционному отверстию;
• качественный герметик для надежного крепежа соединений.

Сами пластиковые трубы отличаются преимуществами, обеспечивающими им огромную популярность.

Главные достоинства:

• существенно понижают шум при работе вытяжки;
• полностью герметичны, не имеют щелей и зазоров;
• доступная цена;
• простота в установке.

Единственным ограничением при использовании пластиковых труб является повышенная температурная среда в вентиляционной системе. Она не должна быть больше, нежели 80 градусов по Цельсию.

Труба металлическая

Металлическая труба для вытяжки – отличный вариант для тех, кто хочет получить в итоге прочную и долговечную конструкцию при создании вентиляционной системы.

Чаще всего подобная труба производится из легкого, но надежного гофрированного алюминия или жести.

Данный материал очень легкий, имеет способность растягиваться на нужную длину и изгибается под необходимым углом без заламывания. При монтаже алюминиевая труба не нуждается в каких-либо особенных вариантах крепежа.

Достаточно иметь в наличии комплектующие:

• обычные хомуты из металла;
• надежный переходник для соединения трубы с вентиляционным каналом;
• ножницы по металлу для резки.

Диаметр металлической трубы легко подбирается для идеального совпадения с диаметром выходного отверстия канала вентиляции и с диаметром выхода оборудования. Единственным минусом вытяжной трубы из металла, пожалуй, можно назвать лишь ее проблематичное очищение от загрязнений копотью и жиром и повышенную «шумность» при работе агрегата.

Труба из неорганических веществ

Труба из неорганических композиционных материалов производится с добавлением прочного стекловолокна, которое придает ей повышенную прочность, максимальную эластичность и обеспечивает водоотталкивающими свойствами.

Такие трубы для вытяжки очень легки, не подвержены коррозии и вредному воздействию агрессивных химических сред, идеально глушат вибрацию, экологичные и пожаробезопасные, имеют длительный срок службы.

В любом случае, труба для вытяжки – это один из самых главных и незаменимых элементов вентиляционной системы. Она обеспечивает оптимальное удаление из помещения не только запахов, но и вредоносных примесей и частиц пыли, создавая все условия для создания комфортного и безопасного микроклимата для здоровья человека.

protruby.com

Труба для вытяжки на кухне: пластиковые, прямоугольные

Обустройство действенной вентиляционной системы – одна из главных задач при строительстве любого жилого здания. Именно от нее зависит качество и безопасность жизни всех домочадцев.

В общей системе вентиляции далеко не последнее место занимает установка вытяжки над кухонной плитой. Ее основная задача – выводить из жилого пространства смертельно опасные для человеческой жизни угарные газы.

Подключение кухонной вытяжки

Выбор самой вытяжки не является проблемой. Строительный рынок предлагает массу различных модификаций данного устройства разных размеров, мощностей и цен. Но выбор самой вытяжки не так важен, как вопрос ее правильной установки. Особенно это касается тех помещений, где плита установлена в стороне от вентиляционной шахты.

Здесь необходима труба для вытяжки на кухне, правильный выбор и монтаж которой и является залогом полноценной работы всей системы.

Cодержание статьи

Устройство и назначение воздуховода

Главными задачами воздуховода является вывод из помещения вредных веществ и неприятных запахов, а так же обновление свежего воздуха. Для этого в многоэтажных домах обустраивается вентиляционная шахта, в которую сходятся вытяжки из квартир. В частных домах вывод трубы для вентиляции жилого помещения осуществляется сквозь стену на улицу.

В домах проблема с обустройством воздуховода возникает редко, поскольку расстановка кухонных приборов, сантехники и т.д. обычно вносится в план до начала строительства. Благодаря такому подходу обеспечивается кратчайший путь от кухонной вытяжки к выводу на улицу.

Задача кухонной вытяжки удалять из помещения неприятные запахи и вредные вещества

В квартирах ситуация может быть противоположной. Далеко не всегда есть возможность установить плиту прямо под вентиляционным каналом.

Поэтому для обустройства качественной вентиляции понадобится труба на вытяжку на кухню.

Не смотря на то, что пластиковые или гофрированные трубы помогают решить задачу установки кухонной вытяжки, нужно стараться установить ее как можно ближе к вводу в шахту. Эффективность работы вытяжного устройства обратно пропорционально длине трубы и количеству изгибов на ней.

Правила выбора и монтажа рукава для вытяжки

Чтобы вытяжка служила максимально долго и полноценно выполняла свою функцию, нужно учитывать ряд правил при ее обустройстве.

Вариант подключения гофрированной трубы от вытяжки к вентиляционному каналу

Пренебрежение хотя бы одним из них может привести к появлению шумов, засорам вентиляционного канала и, даже, быстрому выходу из строя самого оборудования.

1. Первое, на что нужно обратить внимание – это диаметр трубы. Рукав, соединяющий вытяжной агрегат с дымовентиляционной шахтой, должен соответствовать диаметру выходного отверстия из самого агрегата. Если труба будет меньше, чем выходной штуцер, она будет негативно влиять на проходимость газов, создавать шумы и значительно осложнять работу двигателя агрегата. Это может привести не только к плохой работе системы, но и к выходу из строя двигателя за счет высокой нагрузки.
2. Сечение трубы должно соответствовать форме выходного штуцера. Если вывод из вытяжки круглый, не стоит крепить к нему квадратную трубу. Это создаст дополнительные сложности при проходе среды.
3. Длинна рукава, соединяющего вытяжку с шахтой, не должна превышать 3 метров. Каждый дополнительный метр рукава будет снижать КПД системы на 10%.
4. При монтаже вентиляционного рукава нужно стараться минимизировать количество изгибов. Каждый поворот рукава на 90º снижает качество работы системы на 10%.
5. При монтаже вентиляции не допускается загибать трубу на угол меньше 90º. Система с такими загибами может оказаться вообще недееспособной, поскольку будет провоцировать неправильное движение воздуха и создавать непомерную нагрузку на двигатель.

   Схемы рекомендаций по установке вытяжных каналов для кухонной вытяжки

6. С целью предотвращения попадания в жилое помещение вредных паров из вентиляционной шахты, в систему стоит вмонтировать обратный клапан. Для этой цели можно использовать пленчатый, или клапан с пластмассовым диском на оси.
7. Клапан должен быть установлен в вертикальном положении.

Чтобы избежать проблем и недоразумений при выборе рукава для кухонной вытяжки, лучше приобретать вытяжку и трубы в комплекте.

В этом случае специалист-консультант поможет подобрать вам наиболее оптимальное изделие, которое обеспечит полноценное и долговечное функционирование всего механизма.

Как правильно установить трубу для вытяжки? (видео)

Виды труб для вытяжки

Существует два вида труб, которые чаще всего используют для обустройства кухонной вытяжки: пластиковые и гофрированные.

В большинстве случаев предпочтение отдают гладкостенным пластиковым трубам, однако их установка не всегда представляется возможным. Рассмотри подробнее все достоинства и недостатки труб для вытяжки.

Пластиковые трубы

Данный тип изделий наиболее популярен на рынке дымовентиляционных изделий. Он обладает следующими достоинствами:

• пластиковые трубы идеально выполняют свою функцию, благодаря идеально гладким внутренним поверхностям. В них поток проходит абсолютно свободно, в отличие от гофрированного аналога. К тому же, благодаря отсутствию каких-либо неровностей, в пластиковой трубе не оседает конденсат, жиры и прочие вещества;
• пластиковые вытяжные короба могут иметь разный размер и сечение, как круглое, так и прямоугольное, благодаря чему прекрасно монтируются с любым видом вытяжки;
• такая труба внешне выглядит очень эстетично и идеально вписывается в любой кухонный интерьер;
• гладкие внутренние поверхности способствуют тихой работе вытяжки и не допускают появления посторонних шумов и завываний;

Подключение вытяжки пластиковой трубой

К недостаткам такого варианта отвода вентиляции можно отнести:

• высокую цену по сравнению с гофрой;
• не возможность выполнения плавных изгибов. Любой поворот или загиб придется выполнять с помощью фитингов, что будет негативно влиять на пропускную способность конструкции.

Гофрированные трубы

Гофрированные трубы используются, обычно, в тех случаях, когда на пути от кухонной вытяжки до дымовентиляционной шахты встречается много преград.

В чем же удобство гофры:

• гофрированная труба вытяжка для кухни может загибаться до любого угла и приобретать любые формы (хоть на узел завязывай). Она позволяет создать любые загибы и обойти любые препятствия без применения дополнительных соединителей;
• гофра идет одним рукавом, без порезки и монтажа, от вытяжки до вентиляционной шахты;
• стальные и алюминиевые гофрированные трубы способны выдержать большие температуры, чем пластик;
• монтажные работы по установке гофрированного рукава не требуют особых знаний, навыков и инструментов;
• цена таких изделий довольно демократичная;

Подключение вытяжки гофрированной трубой

При всех ее преимуществам, недостатков тоже хватает:

• гофрированные стенки значительно осложняют прохождение газов и способствуют оседанию конденсата, жира и прочего внутри трубы;
• способствуют шумообразованию;
• выглядят не эстетично и вряд ли впишутся в тематический дизайн интерьера.

Последнюю проблему можно решить с помощью монтажа декоративного короба, который поможет закрыть не эстетичную трубу.

Другие похожие статьи по теме:

trubypro.ru

Каким требованиям должна соответствовать труба для вытяжки

Содержание статьи

Труба для вытяжки может эксплуатироваться в частном доме. В этом случае она предназначается для газовой колонки. Рассмотрим, как выбрать и установить вытяжные трубы для кухни или газовых котлов.

Вытяжка для кухни

Вернуться к содержанию ↑

Конструкции для установки в квартире

Различают следующие трубы, устанавливаемые для вытяжки на кухне:

• Пластиковые. Могут быть квадратными и круглыми. Они эстетичны, обладают высокой пропускной способностью. Гладкие стенки способствуют уменьшению шума, отсутствию грязи, скапливающейся на стенках. Пластиковые трубы демократичны в плане стоимости. Их срок службы достигает 10 лет. В течение всего этого времени они не нуждаются в обслуживании, прочистке. Установка очень проста. Для монтажа потребуются переходники Г-образного типа, переходники с вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размеров канала вентиляции;
• Гофрированные. Применяется обычно тогда, когда есть сложности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для установки в труднодоступных местах. Отличаются простым монтажом, отсутствием необходимости приобретать переходники, экономичностью, прочностью. Выполняются из алюминия или пластика. При выборе алюминиевой трубы важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размера выхода системы вентиляции и вытяжки. При монтаже требуется растянуть ее, так как складки способствуют увеличению шума. Среди минусов можно отметить необходимость регулярной прочистки.

Что выбрать? Если вы готовы пожертвовать низкой шумностью во имя простоты установки и конструкции, выбирайте гофрированные изделия. Если же вам важна высокая пропускная способность, покупайте конструкции из пластика.

Пластиковая труба для кухонной вытяжки

Вернуться к содержанию ↑

Особенности установки конструкций из разных материалов

Монтаж трубы в кухне зависит от материала, из которого выполнено изделие для вытяжки. Для установки пластиковых конструкций потребуются переходники. Если устанавливаются изделия квадратной формы, необходимы также колена.

При монтаже вытяжки в кухне важно помнить следующие правила:

• Вытяжные конструкции для кухонной вытяжки рекомендуется приобретать тогда, когда определен нужный диаметр и сечение. Все эти параметры зависят от размеров отверстия вентиляции и вытяжки. Размеры изделия не должны быть меньше, чем выход вентиляции в кухне. В ином случае это приведет к снижению мощности, большей нагрузке на систему, что может стать причиной раннего выхода из строя;
• Нельзя монтировать вытяжные конструкции в кухне так, что угол их превышал бы 90 градусов. Каждый большой загиб негативно влияет на производительность кухонной системы. Кроме того, это приводит к неправильному оттоку воздуха;
• Желательно установить обратные клапаны для предупреждения обратного хода воздушного потока.

Гофротруба для вытяжки на кухне

Соблюдение простых правил позволит установить конструкцию для кухонной системы так, что она будет вам служить долго и не испортит настроение поломками.

Вернуться к содержанию ↑

Разновидности конструкций для нагревательных устройств

Установить вытяжки для газовой колонки выгодно по следующим причинам:

• Они способствуют увеличению тяги;
• Они выполняют функцию отвода продуктов горения.

Стандартный диаметр трубы для газовой колонки – 110 мм и 130 мм. Конструкции, диаметр которых составляет 110 мм, применяются для газовой колонки мощностью не более 19 кВт. Изделия диаметром 130 мм применяются для устройств в частном доме, мощность которых составляет от 21 кВт.

Трубы для вентиляции, устанавливаемые в частном доме, бывают следующих типов:

• Гофрированные. Среди достоинств можно отметить надежность, мобильность, демократичную цену. Изделия для газовой колонки в доме можно растягивать до 3 метров, увеличивать при помощи металлического скотча. При монтаже, для придания нужной формы и направления, применяется проволока из стали;
• Алюминиевые. Преимущества таких конструкций для газовой колонки в частном доме: стойкость к влиянию конденсата, небольшой вес, простой монтаж;
• Стальные. Стандартная длина – 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно устанавливать отводы на 90 градусов. Преимущества: прочность, надежность, большой срок службы. Недостатки: образование конденсата, необходимость утепления в зимний период;
• Коаксильные. Такие трубы все чаще используются в частном доме для организации работы газовой колонки. Преимущества: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это нужно для того, чтобы в систему не попали осадки.

Вытяжка для газовой колонки

Вернуться к содержанию ↑

Правила установки воздуховодов

Прежде чем монтировать воздуховоды для вентиляции в частном доме, важно провести расчеты.

Диаметр конструкций зависит от:

• Мощности газовой колонки;
• Объемов отработанного воздуха при максимальной мощности;
• Разницы температуры снаружи и температуры отработанного воздуха;
• Высоты воздуховода.

Высота конструкции зависит от типа газовой системы. Перед монтажом определяется место, где лучше всего установить воздуховод.

Если в частном доме имеется камин или иные системы с дымоходами, удобно будет подвести воздуховод к ним. Если же камин отсутствует, проделывается выход, куда монтируется асбестовая конструкция диаметром от 120 мм.

Прямоугольная труба для вытяжки

Степень тяги зависит от высоты воздуховода. Лучше, если конструкция будет выше кровли на один метр (как минимум). Для обеспечения безопасности, воздуховод крепится высоко на стене в доме. Перед установкой выполняются отверстия под крепления, затем устройство монтируется к стене при помощи саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются они с помощью колен. Однако при этом снижается тяга.

Вентиляционные трубы, предназначенные для вытяжки, производятся в ассортименте, а потому вы обязательно сможете купить нужный вариант. Правильный выбор конструкций для вентиляции и качественная установка положительно влияют и на производительность, и на долгий срок службы системы.

Вернуться к содержанию ↑

Как подключить кухонную вытяжку

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com

пластиковые гофрированные трубы, как спрятать, диаметр, размеры, видео-инструкция по установке своими руками

Вытяжная система на кухне соединяется с вентиляционной шахтой посредством трубы

Вытяжка в помещении, где готовится пища – вещь необходимая. Чаще всего она соединена с вентиляционной шахтой системой воздуховодов. Отдельные отверстия в стенах встречаются гораздо реже.

Содержание материала:

Пластиковые трубы под кухонную вытяжку

В обычной квартире вентиляционный канал проходит вдали от кухонной бытовой техники, что обуславливает применение труб под вытяжку. Они, в свою очередь, различаются материалом, формой и сечением.

Пластиковая вытяжная труба представляет собой сборную конструкцию, состоящую из секций, рукавов и прочих элементов

Пластиковый воздуховод может иметь круглое либо же прямоугольное сечение. Стоит рассмотреть подробнее, чем различаются виды сечений:

• Круглое сечение. Высокоэффективный воздуховод считается таким, благодаря наименьшему сопротивлению воздуха.
• Прямоугольное сечение. У таких труб для вытяжек другое преимущество: они сочетаются практически с любым интерьером, со стенами и кухонной мебелью практически сливаются.



У пластиковых труб есть ряд неоспоримых достоинств:

• Шум при работе вытяжки от трубы неслышен, в сравнении с металлической трубой это большой плюс.
• В отличие от трубы-гофры пластиковые вентиляционные трубы на кухне не забиваются жиром, все отходы уходят в шахту.
• Воздух не встречает на своем пути должного сопротивления.

Важный момент – хорошее соединение труб под вытяжку. Разумным будет при приобретении пластиковых труб сразу же купить и соединительные элементы.

Пластиковые воздуховоды могут иметь разную форму, но их качества от этого не меняются

Вытяжные трубы из пластика способны поглощать значительную часть шума работающей вытяжки

Гофрированный воздуховод

Данный тип труб для вытяжки характерен тем, что монтировать его очень просто. Чтобы установить металлическую гофру на кухне, нужно закрепить её одним концом к вытяжке, а другим – к каналу вентиляции. Помогают в монтаже круглые хомуты, они стягиваются болтами.

Один нюанс: выход трубы из гофры квадратный, а переходник на вытяжку должен быть с круглым сечением. Поэтому приобретая данную конструкцию, нужно купить и соответствующий переходник.

Достоинства гофрированного воздуховода:

• Материал способен растягиваться по длине на немаленькое расстояние.
• Диаметр гофрированной трубы может быть больше, чем диаметр вытяжки. Воздуховод просто плотно прижимается хомутом к той зоне, где находится переходник.
• Данная конструкция достаточно дешево стоит, и эта привлекательная цена во многом обуславливает её популярность.

Альтернативой вышеперечисленным видам труб для вытяжек являются оцинкованные трубы. Они практически не ржавеют, и надежно выводят запахи из кухни. Различные системы воздуховода – фланцевые, сварные, бесфланцевые – включают в себя оцинкованные трубы.

Металлическая гофротруба для вытяжки легко монтируется и не дорого стоит, что делает ее доступной во всех отношениях

Важные нюансы установки труб для вытяжек

Советы при установке труб будут не лишними, особенно если ранее заниматься монтажом не приходилось:

• Диаметр труб не должен быть меньше, чем диаметр вентиляционного отверстия.
• Длинная установка помешает продуктивной работы вытяжки, труба больше 3 метров – плохой вариант.
• Изгиб трубы не должен быть больше 90 градусов.
• Трубопровод нуждается в защите от обратной тяги, для этой цели используются специальные клапаны (либо пленчатые, либо пластмассовые).

Не забывайте, что дополнительные изгибы трубы приводят к потере энергии, а значит, вытяжка не будет работать на полную мощность.

Секреты установки воздуховода для вытяжки (видео)

Как спрятать трубу от вытяжки

Не всем хозяевам хочется, чтобы труба в своем первоначальном виде осталась на кухне. Невзирая на ее разновидность, диаметр, цвет и другие характеристики, многие стремятся спрятать её.

Есть несколько способов замаскировать трубу:

• Пластмассовый короб. Его можно купить в специализированном магазине. Обычно их выбор широк, и подобрать вариант, удачно вписавшийся в ваш интерьер, несложно.
• Короб и подвесной потолок. Если во время установки трубы вы как раз заняты обустройством подвесного потолка, по вашей просьбе рабочие могут соорудить и специальный короб под трубу.

Эстетически непривлекательный воздуховод может быть скрыт под декоративным коробом из ГКЛ

• Встроенные вытяжки. Они входят в каркас кухонного гарнитура, поэтому трубы прячутся в ящички мебели, системы вентиляции скрыты.
• Покраска труб. Самый простой способ – выкрасить трубы под цвет интерьера, так они станут плоские (хотя бы визуально), не будут бросаться в глаза.

Иногда трубы обшиваются гипсокартоном, и в него нередко вставляют даже светильники. Словом, мастер придумает оригинальный способ замаскировать трубу, и сделает это творчески.

Как спрятать воздуховод (видео)

Заключение

Отрадно, что сегодня вместе с вытяжкой в комплекте часто идут трубы, что значительно упрощает процесс обустройства системы. Если же такой комплектации нет, выбор все равно широк – простая гофрированная труба или пластиковый аналог прекрасно справятся со своей задачей. А монтаж несложен и для новичка, особенно если действовать по инструкции.

Удачного выбора!

kitchenremont.ru
