какие виды бывают и что лучше выбрать?

Разновидности труб отопления, представленных на рынке, вселяют надежу того, что проблем с выбором проката не будет. Но в каждом деле есть свои нюансы и в этом случае это плюсы и минусы материалов, которые используются в изготовлении. Нужно хотя бы иметь поверхностные знания, чтобы определиться с выбором и не потратить средства на дорогостоящие оцинкованные трубы, которые можно заменить недорогим пластиком.

Основные критерии выбора

Чтобы определиться с тем, какие трубы для отопления выбрать, отталкиваться прежде всего необходимо от варианта отопления в доме. Здесь критерии определения упираются в два фактора:

выбрать прокат по материалу изготовления;
по диаметру способному обеспечить постоянный и бесперебойный поток теплоносителя.

Важно! Подбирая трубы на отопление, лучше заранее определить какое давление будет использоваться для систем и дополнительно выбрать фитинги или проработать другие варианты соединения. Потому, что при прокладке трубы отопления в стене, потребуется специализированный инструмент.

рекомендуемые статьи:

Расширительные баки для системы отопления: мембрана или открытая конструкция?
Двухтрубная система отопления: варианты разводки

Расчет теплотехнических показателей

Чтобы правильно выбрать трубы на отопление, необходимо вначале провести расчет проекта теплотехнических показателей. Относительно полученных данных подбирается оптимальный размер проката. Самостоятельно вывести цифры не получится потому, что необходимо знать какие бывают варианты прокладки и что конкретно вы будете использовать в работе системы. Поэтому лучше обратиться в инженерную компанию.

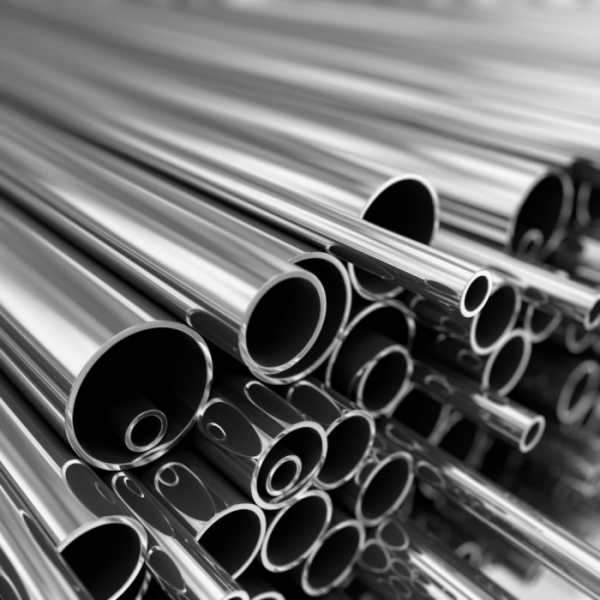

Нержавеющий прокат.

В проектировочный лист для расчета выбора труб на отопление входят следующие данные:

диаметр труб;
схема расположения систем;

места установки радиаторов;
варианты узловых соединений;
уклон магистралей.
количество запорной арматуры для работы в системе отопления.

Дополнительно указываются варианты прокладки, будет проходить магистраль под землей или нет, какое давление нагнетает котельное оборудование. По результатам будет вынесен вердикт относительно выбора труб для отопления частного дома или многоэтажной застройки.

Разновидности коммуникаций на рынке – металлический прокат и полимеры

Металл издавна славится своей прочностью и трубы для отопления относящиеся к этому классу особенно хороши, если давление систем обогрева высокое. Изначально прокат был представлен только статью и чугуном, но сегодня можно уйти от обыденности и выбирать трубы на отопление из следующих сплавов:

сталь;
медь;
нержавеющие материалы;
оцинкованные трубы;
латунь;
бронза.

На заметку. Трубы из металлопроката могут быть различных размеров. Они выдерживают высокое давление, им не страшна температура нагрева и их можно монтировать под землей.

В свою очередь полимеры также представлены широкой линейкой продукции и потребитель может выбирать прокат из следующих видов:

полипропилен;
металлопластик;
поливинилхлорид;
полиэтилен.

Полиэтиленовые трубы используются для прокладки под землей, и их часто используют в качестве основных магистралей для подводки отопления к высотным домам. Остальные модели рекомендовано монтировать внутри помещений.

Что лучше выбрать – присматриваемся к металлу?

Если использовать трубы на отопление из этой линейки, то понимая, какие бывают разновидности, можно правильно провести монтаж отопительных систем. Есть только одно предостережение – из всех вышеперечисленных металлов самый простой и недорогой черный прокат. Он отлично себя зарекомендовал как лучший вариант для систем отопления, ему не страшны температура и высокое давление, но только внутри помещений. Под землей металл подвергается коррозии, поэтому при укладке должна проводиться дополнительная изоляция.

Медный прокат считается идеальным во всех проявлениях. Они долговечны, не скапливают внутри примеси и могут быть смонтированы под землей без боязни за их состояние. Срок службы цветного проката исчисляется сотнями лет, но основным тормозом в приобретении является высокая стоимость.

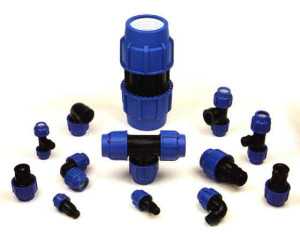

Пластиковые трубы и соединения для отопительных систем.

Немного дешевле стоят трубы для отопления из нержавеющей стали и оцинкованные изделия. Прокат бывает в продаже различных размеров, а характеристики у обоих металлов практически одинаковые. При прокладке индивидуального отопления можно выбрать именно этот прокат. Металлы выдерживают высокое давление и им также не страшна температура. Помимо этого привлекательный вид внесет изюминку в общий вид помещения.

На заметку. Частой проблемой в магистралях является закупорка каналов воздухом. Это общая беда и на выбор труб никак не влияет. Решается проблема монтажом стравливающих кранов.

Актуальность полимерных изделий

Если выбрать изделия этого плана, то рассматривать их лучше для монтажа в частном доме. Трубы для отопления этого класса имеют различные характеристики и в зависимости от добавок, используемых в производстве, им придается дополнительная жесткость. Ну а в целом – это гибкие материалы, что в значительной степени сказывается на монтаже.

Рабочее давление и температура для большинства моделей также не страшны, поэтому многие полимеры могут быть использованы для прокладки систем отопления. Проблемы закупорки каналов воздухом, решаются установкой стравливающего клапана, при выходе из радиатора или на сливном бачке.

Но прежде чем выбирать полипропиленовые трубы или другой вариант из полимеров, необходимо ознакомиться с техническими данными, и определить, какие типы могут быть использованы в работе.

Многие ошибочно полагают, что металлопластиковые трубы лучше. За счет фольгированной прослойки обеспечивается прочность на разрыв, и поэтому для систем отопления этот прокат надежнее.

На заметку. Этот вариант хорош для прокладки отопления, и при монтаже можно устанавливать несколько стравливающих кранов для освобождения участков забитых воздухом, без потери прочности. Но прокат с прослойкой из стекловолокна лучше, и об этом незаслуженно умалчивают многие продавцы.

Трубы для отопления с фольгированной прослойкой, безусловно, востребованы. Они гибкие, выдерживают нагнетаемое давление и им не страшна рабочая температура. Но прочность на разрыв, у них меньше чем у моделей с прослойкой из стекловолокна. А ведь отопительная магистраль должна быть еще и надежной.

Полиэтиленовые решения в работе отопительных систем

Качество этой продукции схоже с полипропиленовыми изделиями. Но полиэтилен имеет одно преимущество – это единственные трубы, которые могут быть проложены в земле. Дополнительное различие в том, что они имеют высокое линейное расширение. Давление им не страшно, а вот температура приводит к сильному растяжению материала смонтированного в подвешенном состоянии. Собственно, поэтому полиэтилен больше используется для прокладки под землей и уж никак нельзя монтировать их в одно- или двухтрубных контурах отопления

. К тому же на такие изделия проблематично установить краны для борьбы с закупоркой системы воздухом. Требуется особая технологичная пайка с применением клеящих материалов.

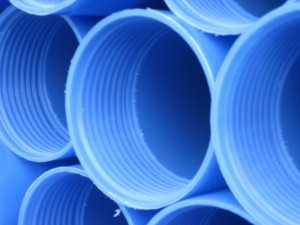

Полиэтиленовые трубы.

Выбирать трубы из полиэтилена нужно правильно. Если вы решили проложить отопление от основной линии к дому под землей, то они отлично справятся с работой. Но необходимо понимать, что не все полиэтиленовые прокаты могут быть использованы в работе. Должна быть специальная маркировка, говорящая о применении технологичных материалов в изготовлении.

Это специальный «антидифузионный» слой не позволяющий проникать воздуху в структуру материала. Линейка материалов должна быть маркирована данными, что в производстве использовались технологичные материалы. Иначе внутри всегда будет образовываться воздушная пробка.

Конечно, пластик сегодня считается лучше других вариантов, но только для монтажа отопления в частном доме. Температура и давление в системе располагают к применению полимеров. Это выливается в плюс, относительно стоимости работ. Но необходимо понимать, что магистраль должна быть максимально надежной и нужно правильно проводить расчет, чтобы выбрать прокат для прокладки контура.

Водопроводные ПНД трубы: монтаж и типы соединений

Водопроводные ПНД трубы появились еще в прошлом веке

, но и сейчас продолжают пользоваться огромной популярностью. Благодаря свойствам этих труб, их на законодательном уровне рекомендуют использовать в странах с повышенной сейсмической активностью, в частности, в Японии. Так что же представляют собой полиэтиленовые трубы для водопровода и в чем их преимущество перед другими трубами?

Стоит заметить, что материал полиэтилен стоит в одном ряду с металлопластиком, полипропиленом и поливинилхлоридом. Собственно, аббревиатура «ПНД» расшифровывается как полиэтилен низкого давления. Трубы ПНД для водоснабжения применяют для транспортировки воды в трубопроводе посредством низкого давления.

Характеристика ПНД труб

Чем же так привлекли японцев данные трубы? В первую очередь они очень пластичны, такая водопроводная труба способна растягиваться на 7,5% без потери своих свойств. Это помогает избежать разрыва трубопровода во время землетрясения. Водопроводные ПНД трубы обладают следующими технические характеристики:

Диаметр труб из полиэтилена варьируется в пределах от 16 до 1600 мм. Рабочее давление, на которое рассчитаны данные изделия, составляет от 4 до 20 бар. ПЭ трубы для водопровода, диаметр которых не более 160 мм, изготавливаются, как правило, в бухтах.
Такие трубы могут выдержать максимальную температуру воды, равную 65 градусам по Цельсию, поэтому их нельзя применять в системах отопления и горячего водоснабжения.
При соблюдении заданных параметров эксплуатации трубы для водопровода из полиэтилена могут прослужить до 50 лет.
Одно из преимуществ таких труб – антикоррозийные свойства. Если нужно проложить трубопровод в земле или болотистой местности, ему не требуется какая-либо дополнительная обработка.

ПНД труба для водопровода отличается высокой устойчивостью к грибковым микроорганизмам;
Одним из минусов таких труб является неустойчивость к УФ-излучению. Под воздействием солнца материал становится хрупким. Это нужно учитывать при хранении и их монтаже.

Что касается морозостойкости изделий, то они способны выдерживать температуру до -70 градусов, что позволяет обойтись без дополнительного их утепления. Кроме того, ПНД трубы для водопровода обладают высокой эластичностью, их не способна разрушить замерзшая вода, что особенно важно, когда коммуникации прокладываются под землей.
Данный материал отвечает всем санитарно-гигиеническим нормам. ПНД труба для воды может быть использована как для транспортировки технической, так и питьевой воды.

Монтаж труб ПНД

Монтаж полиэтиленовых водопроводных труб, в отличие от стальных, очень легко и удобно прокладывать. Облегчает работу с данным материалом большое количество всевозможных переходников, фитингов и других приспособлений, в том числе и для соединения с трубным металлопрокатом из других материалов. Можно с уверенностью утверждать, что трубы водопроводные ПЭ – это поистине универсальный материал для систем водоснабжения.

Какие бывают типы соединений труб из полиэтилена

Неразъемное соединение. Его производят сварочным оборудованием «сваркой встык» или электромуфтовым методом сварки. Таким образом соединяют водопроводные полиэтиленовые трубы, эксплуатируемые под давлением.
Разъемное соединение. Осуществляется с помощью фланцев или раструбов с эластичными уплотнителями. Таким образом соединяют трубопровод в безнапорной системе.

Водопроводные трубы ПВД

Трубы ПВД для водопровода могут использоваться как для холодного, так и для горячего водоснабжения. Их можно гнуть, растягивать, сжимать без вреда для целостности и структуры изделия. Это очень важно, когда требуется сгибать изделия при их прокладке в зданиях и сооружениях.

Трубы ПВД способы выдерживать морозы до – 65 градусов, и не расплавиться при температуре +75 градусов.

Полиэтилен высокого давления отличается стойкостью к агрессивным средам, таким как щелочи, кислоты, моющие средства и др.

phoenix-master.com

Прокладка газовой трубы под землей и рекомендации по устройству

Для того чтобы произвести прокладку газопровода под землей, необходимо подумать о том, чтобы на участке дороги проезд был перекрыт, а организация, исполняющая монтаж данной конструкции, с помощью проектов дорог, составила планы местности для размещения техники и в плане отразила геометрические данные, прилегающих к домам. Это позволит корректно расставить дорожные знаки, чтобы ограничить дорожное движение на участках, на которых будет осуществляться прокладка газовой трубы под землей.

Схема организации движения и ограждения мест осуществления работ по укладке подземного газопровода согласовывают с отделом ГИБДД, которая и выдает ордер на выполнение данного вида работ.

Эту схему запрета движения необходимо согласовать с местной ГИБДД, в результате чего будет выдан ордер на разрешение выполнения монтажа подземной магистрали.

Прокладка в сельских поселениях

Для газопровода из полиэтиленовых труб не требуется антикоррозийная защита, проверяется на герметичность он в течение 24 часов.

На территориях сельских поселений разрешается прокладывать полиэтиленовый газопровод с трубами и полиэтиленовыми (ПЭ-80) соединительными деталями, коэффициент запаса прочности которого не меньше 3,2 или же из ПЭ-100, у которого коэффициент, обозначающий запас прочности, не меньше 2,6, а глубина прокладки составляет не меньше 0,9 м до уровня верхней части трубы.

При монтаже подобных систем межпоселковых, давление которых до 0,6 МПа, разрешено использовать изделия и соединительные элементы ПЭ-100 и ПЭ-80. Использовать конструкции с рабочим давлением больше 0,3 МПа в процессе использования материала ПЭ-80 разрешено, если глубина прокладываемого устройства не меньше 0,9 м до верхней части конструкции;
Если применяются межпоселковые магистрали давлением больше 0,6-1,2 МПа, то рекомендуется использовать соединительные элементы ПЭ-100. В этом случае глубина применяемого устройства должна быть не меньше 1,0 м, а в случае устройства газовой системы на орошаемых и пахотных землях глубина не меньше 1,2 м до ее верхней части;
При строительстве газопроводов, давление которых больше 0,6 МПа, можно применять полиэтиленовые армированные соединительные элементы и трубы. В этом случае глубина должна быть не меньше 1,0 м до верхней части конструкции, а при применении на орошаемой и пахотной земле глубина заложения до верхней части системы должна быть не меньше 1,2 м.;
Прокладывать магистраль из ПЭ-100, давление которой больше 0,6-1,2 МПа, в поселениях на входе в промзону (промузел), а также на незастроенном участке поселения, но если это не идет вразрез со схемами расположения объекта капитального строительства, которые предусмотрены генеральным планом поселения.

Строить полиэтиленовую систему допускается, используя соединительные элементы — неразъемные соединения, в случае если подтверждена их пригодность для использования в установленном порядке в строительстве. Не разрешается прокладывать конструкцию из полиэтиленовых элементов, чтобы транспортировать газы, содержащие хлорированные и ароматические углеводороды. Применение армированных и медных труб для транспортировки жидкой фазы СУГ не разрешается.

Зная необходимые требования и особенности подобных конструкций, вы, даже если самостоятельно не будете осуществлять такую работу, все же сможете проконтролировать строительный процесс, выполняемый наемными работниками либо соответствующей организацией. Знания в любой сфере, даже минимальные, во все времена приносили достаточно пользы обществу.
