Пластиковые трубы для вентиляции: преимущества и особенности монтажа
Строительно-ремонтный рынок предлагает сегодня в весьма широком ассортименте пластиковые трубы для вентиляции. Для чего они нужны и где они используются? Самый большой спрос — при монтаже канализации, водопровода, центрального газового трубопровода и систем отопления. Современный внешний вид, долговечность в эксплуатации, удобство и скорость монтажа этих изделий из пластика стали ключевыми моментами для их применения и в вентиляционных системах. Пластиковая вентиляционная система оборудуется практически во всех зданиях промышленного, общего и частного назначения – этого требуют нормы пожарной и санитарной безопасности.
Все выпускаемые нашей и зарубежной промышленностью пластиковые трубы для вентиляции полностью соответствуют нормативам санитарно-гигиенических требований.
Надежные и герметичные места соединений из пластика исключают любые протечки жидкостей или воздуха, даже под давлением.
Бытовое применение ПВХ
Не так давно для обустройства вентиляции в жилых домах использовались оцинкованные жестяные трубы. Но подверженность коррозии, плохая ремонтопригодность и ненадежность стыков стали основной причиной их замены на пластиковые прямоугольные или круглые. Сейчас промышленность выпускает синтетические вентиляционные трубы из таких материалов:
- ПВХ (поливинилхлоридные).
- Из полиуретана.
- Полипропиленовые для вентиляции.
Чаще всего для построения систем вентиляции используют ПВХ трубы, которые классифицируются как изделия среднего или легкого типа. ПВХ считаются экологически чистым изделием, долговечным (период распада пластика – от 500 до 1000 лет), не опасным для здоровья человека и устойчивым к УФ излучению. Поливинилхлоридные трубы герметичны, легки в монтаже и обслуживании, трубы для вентиляции купить можно с строительных магазинах, а также, сделав интернет-заказ с доставкой.
В жилых и общественных зданиях трубы из пластика в составе вентиляционной системы могут монтироваться постоянно, но в промышленных объектах работают ограничения по их использованию. В пожароопасных помещениях I и II класса, где температура может подниматься до критических для пластика значений (800С и больше), вентиляция из пластиковых труб установке не подлежит. Для такого случая предусматривается вариант наружной системы вентиляции, которая монтируется на улице — за границей высокотемпературного помещения.
Преимущества ПВХ вентиляции
Неоспоримое преимущество вентиляции на основе пластика — физические характеристики: маленький вес, высокая прочность, долговечность, легкий монтаж, простая транспортировка элементов системы. Поэтому инженерные службы сейчас предпочитают монтировать именно пластик, а не оцинкованные трубы:
- Полная антикоррозийность, которая для железных труб является ахиллесовой пятой.
- Смонтировать пластиковые трубы для вентиляции, цена которых намного ниже стоимости оцинкованных изделий, можно всего за несколько часов – в зависимости от длины воздухопровода.
- Все физические, эксплуатационные и технологические характеристики для вентиляции намного превосходят эти показатели для труб из металла.
- Отечественная промышленность производит трубы для вентиляции, размеры которых подойдут для построения любой вентиляционной системы. Длина – от 3 до 12 метров, диаметр – от 16 до 1600 мм.
- Внутренние стенки оцинкованных труб имеют шероховатости, которые, увеличивают статическое сопротивление воздушного потока в вентиляционной системе. Пластиковая система вентиляции таких недостатков не имеет. Технология изготовления рассчитана на то, чтобы получить внутреннюю поверхность без всяких неровностей, швов, стыков или шероховатостей, а обработка антистатиками дает эффект отталкивания пыли. Это значит, что необходимость периодической очистки наружной поверхности практически отпадает.
Недостатки пластиковой вентиляции
Пластиковые трубы не лишены некоторых недостатков, поэтому при построении вентиляции их необходимо учитывать при монтаже в помещениях. Основной недостаток, на который нельзя не обращать внимания — низкая температурная устойчивость.
Если в промышленном здании или помещении предполагается прокладывать пластиковую вентиляцию в пожароопасных отделах или через них, то необходимо от пластика отказаться, и на этом участке монтировать только оцинкованные или простые железные трубы. Очевидно, что вентиляционные трубы ПВХ не выдерживают температуры, близкой к температуре плавления металла. Именно по этой причине вентиляцию в банях и саунах проводят, используя только металлические.
Поэтому технологи рекомендуют применять пластиковые воздуховоды только при монтаже системы вентиляции, которая работает в локальных помещениях, относящихся к объединенной противопожарной зоне с приемлемой температурой для полиуретана, полипропилена или пластика.
Особенности монтажа ПВХ системы

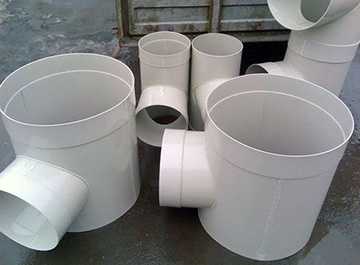

При стандартном монтаже системы воздуховодов используются трубы и фитинги пластиковой вентиляции разных размеров. На выходе системы предусматривается установка металлической трубы диаметром 160 мм, оборудованной отводами для трубопроводов. В соответствии с требованиями санитарных и противопожарных норм система может оснащаться всасывающими или нагнетающими электровентиляторами, которые принудительно протягивают воздух.
Пластиковые трубы диаметром от 225 мм применяются в нестандартных решениях, когда необходимо считаться с архитектурными или технологическими особенностями объекта, конкретного помещения или здания. При решении таких проблем могут всплыть некоторые инженерные просчеты и недоработки, но их использование для систем вентиляции способно быстро и недорого решать такие вопросы.
oventilyatsii.ru
Трубы для вентиляции пластиковые — характеристики и особенности монтажа
Добротную вентиляционную систему сегодня стремятся организовать, как владельцы общественных заведений, (кафе, спортивных объектов, медицинских кабинетов и т. д.), так и собственники жилья.
При выборе оборудования, обязательно встанет вопрос о воздуховодах. Вариантов не много, но какой лучше: трубы для вентиляции пластиковые, или металлические?
Какие бывают пластиковые трубы, везде ли их можно применять, как их монтировать – обо всём об этом далее.
Различия механизмов проветривания помещений
По санитарным нормам прошлого столетия, допускалось, что приток свежего воздуха в жилое помещение будет поступать через небольшие щели в окнах и дверях, через форточку и во время открывания двери. С приходом пластиковых стеклопакетов и герметичных дверей, ситуация кардинально поменялась.
- Естественной (или самотёчной).
- Принудительной (или искусственной, механической).
Естественный вариант не предусматривает использование энергозатратного оборудования и основана на природных свойствах воздуха (играют роль разница давлений, сила ветра и разрежённость).
В большинстве своём, городские многоэтажки снабжены именно такой системой: приток обеспечивают сами жильцы путём проветривания, а отток происходит через шахты, заложенные на стадии строительства.
Принудительный способ вентиляции подразумевает использование вентиляторов, которые заставляют поток двигаться и разгоняют его.
Принципиально отличаются вентиляции по направленности:
- Вытяжная. Отработанный воздух может только отсасываться из помещения (или выходить сам, если система естественная).
- Приточная. Обеспечение поступления свежего воздуха с улицы.
- Приточно-вытяжная. Когда организовано движение потоков в обоих направлениях.
В квартирах и домах частники вольны решать исходя из бюджета, реальных потребностей и предпочтений.
Особенности пластиковых труб
Под общим названием «Пластиковых», подразумевается один из материалов, изготовленных из различных полимеров:
- Поливинилхлорид (ПВХ).
- Полиэтилен.
- Полипропилен.
- Фторопласт (ПВДФ).
Рассмотрим характеристики каждого из перечисленных видов.
ПВХ – наиболее распространённый материал. Он недорогой, легко поддаётся монтажу, не портится под воздействием солнечных лучей. Рабочие пределы температуры для него 0 – 70°C со знаком плюс (экстремальный минимум -20°C).
Полиэтилен покрывается антистатиком. Его можно использовать и на холоде, поскольку пределы рабочих температур полиэтилена от -40 до +80°C. Характерный тёмный цвет придают вещества, защищающие от ультрафиолета.
Полипропилен не боится контактов с агрессивными средами, покрывается антистатиком, бывает негорючим. Не используется на холоде, поскольку становится хрупким, но вполне пригоден для жарких помещений, так как температурный диапазон полипропилена 0 – 98°C со знаком плюс.
Фторопласт наиболее устойчив к различным воздействиям. Устанавливать их можно в помещениях с экстремальными температурами и на транспортировку потоков с агрессивными компонентами. Температуры, которые выдерживает материал от -40°C до +140°C.
Характеристики и плюсы пластиковых труб:
- длительный срок использования;
- гладкая внутренняя поверхность, а значит, хорошее прохождение потока;
- отсутствие отложений, не подверженность коррозийным процессам;
- низкий уровень шума;
- лёгкий вес;
- прочность;
- простота монтажа;
- токсическая безопасность;
- не требуется окраска;
- стоимость (ПВХ – наиболее недорогой вариант, который дешевле полиэтилена и металла).
После обработки антистатическими веществами, пластиковые трубы гораздо меньше притягивают к себе пыль, а это позволяет сэкономить на обслуживании вентиляционной системы.
Существуют также пластиковые воздуховоды с круглым и с прямоугольным сечением, так что есть возможность выбрать тот, который лучше подойдёт к интерьеру и условиям. Из маркировки на поверхности квадратной трубы можно не только узнать ширину и высоту её сечения, но какому диаметру круглой трубы она соответствует.
По многим показателям пластиковые трубы превосходят оцинкованные короба.
Отдельно стоит сказать о гибких воздуховодах, которые представляют собой союз из слоёв пластика, алюминиевой фольги и стального каркаса. Рабочие температуры таких полиэфиров -50 +70°C.
Главный недостаток – такие трубы не обеспечивают должной аэродинамики. Внутри поток встречается с неровной поверхностью, теряет скорость и создаёт шум. Но если предполагаемая скорость воздуха не будет превышать 3 м/сек (как в кухонных вытяжках), то вполне можно рассмотреть и гибкий вариант. Монтировать, во всяком случае, его будет проще.
Воздухообмен в бане — обязательное условие, ведь в парилке концентрация кислорода падает, к тому же пот, выделяемый людьми, тоже должен улетучиваться. Вентиляция в бане — основные принципы устройства.
Порядок обустройства вентиляции для газового котла в частном доме подробно описан по ссылке.
Строите дом самостоятельно и пришло время организовывать вентиляцию? Тогда следующая тема будет актуальной для вас: http://microklimat.pro/sistemy-ventilyacii/v-chastnom-dome-svoimi-rukami-sxema.html. Смотрите схему устройства вентиляции в частном доме своими руками.
Сферы применения
Ограничения в применении пластиковых труб связаны с температурным режимом их работы.
Помещения, в которых температура окружающей среды может приближаться к критической для ПВХ точке в + 80 °C, рекомендуется использовать либо тугоплавкий полипропилен или фторопласт, либо металл (однако оцинковка имеет рабочий показатель температур -40 +80°C, так что применять можно только сталь или алюминий).
На объектах, где важна пожарная безопасность, предпочтительнее использовать негорючий металлический короб.
Пластиковые трубы больших диаметров можно использовать на крупных предприятиях, ангарах, складах, гаражах и т. д.
Из полимерных материалов можно сооружать сеть разветвлённых каналов, так что их применение не ограничивается небольшими объектами.
Если предпочтение всё же очень хочется отдать пластику, можно рассмотреть возможность установки внешней вентиляции, когда пластиковые вентиляционные каналы проходят вне здания, на открытом воздухе.
Монтаж системы в быту
В небольших домах и квартирах, чаще всего встаёт вопрос монтажа отрезка, соединяющего колпак кухонной вытяжки с выходным отверстием. Наиболее подходящим здесь будет использование прямоугольного канала из пластика, который можно проложить достаточно незаметным образом над подвесными шкафами. Способы соединения разных пластиковых материалов, отличаются друг от друга.
Воздуховодный канал собирается из прямых отрезков труб, которые продаются по:
Выполнить изгибы и переходы помогут готовые фасонные элементы и переходники. Они вставляются один в другой, и процесс монтажа напоминает сбор конструктора. Никаких дополнительных уплотнений, муфт и сварки не требуется.
Без необходимости не нужно заужать канал, состыковывая элемент большего диаметра, с меньшим. В местах сужения будут происходить завихрения, и повысится шум.
Составить схему того, как именно будет пролегать труба, нужно заранее. При этом стремиться нужно к тому, чтобы свести к минимуму количество поворотов, ведь при каждом из них теряется скорость и давление потока на 10 %.
В схеме, где не избежать множества поворотов, лучше использовать гибкий воздуховод.
На выходном отверстии советуется ставить обратный клапан. Он защитит от попадания в систему пыли, насекомых и запахов извне.
Кстати, если направить принудительную вытяжку в вентиляционное отверстие общедомовой шахты, давление в ней превысит расчётные показатели. Это приведёт к тому, что воздух с удаляемыми запахами попадёт в квартиры других жильцов. Следовательно, подсоединять так вытяжные устройства нельзя.
Трубопровод, рассчитанный на работу с воздухом, должен быть максимально герметизирован. Поэтому при соединении элементов, каждый стык промазывается силиконовым герметиком.
Заключение
Для большинства воздуховодов подойдут пластиковые трубы.И это будет наилучшим решением, ведь такой канал проще монтировать, он прослужит долго и стоить будет приемлемо.
В холодных условиях можно ставить полиэтилен. Там где жарко лучше использовать полипропилен.
На пожароопасных участках показан стальной или алюминиевый вариант. Во всех остальных случаях можно применять ПВХ.
Если вентиляционная шахта стала источником неприятных запахов, обратный клапан для вентиляции поможет справиться с этой проблемой. В статье даны рекомендации по сборке клапана своими руками.
Методики расчета основных параметров для организации вентиляции в частном доме приведены в этом материале.
Видео на тему
microklimat.pro
Вентиляционные трубы ПВХ — размеры, цена, диаметр | Каталог труб
Каналы, применяемые для вентиляции из ПВХ пользуются достаточно масштабной популярностью у современных потребителей (как отечественных, так и зарубежных), которая была достигнута благодаря следующим преимуществам рассматриваемого товара.
Преимущества изделий ПВХ для вентилирования помещений:
- Максимально гладкая структура внутренней поверхности. Данная особенность значительно сокращает возможность засорения канала в процессе непосредственного использования, а также делает сопротивление работе вытяжных приборов минимальным, что само по себе продлевает их фактических срок службы;
- ПВХ не подвержен коррозии. По большому счету, “долголетие” поливинилхлорида основывается именно на этой его особенности;
- Изделия из рассматриваемого материала не способствуют образованию конденсата, что является очень важным преимуществом если учесть, что к таким каналам подключаются электрические вытяжки;
- Вентиляция из такого сырья формирует гораздо меньший шумовой фон в процессе эксплуатации, чем её аналоги, смонтированные из других материалов;
Рассматриваемая конструкция, смонтированная из ПВХ деталей, отличается повышенным эксплуатационным ресурсом, если сравнивать с металлом. Срок фактического использование в 50 лет гарантируется производителем;- Благодаря предельной простоте и высокой практичности рассматриваемых материалов, выполнить сборку такой конструкции может совершенно любой человек, даже при полном отсутствии опыта подобных работ;
- Эстетичный внешний вид как отдельных деталей, так и готовой системы, позволяют применять такую продукцию на разных этапах ремонта и даже после его завершения;
- Благодаря масштабному ассортименту запчастей и комплектующих, конечный пользователь имеет прекрасную возможность смонтировать совершенно любую, необходимую ему в конкретных эксплуатационных условиях, систему, не применяя при этом никаких сторонних комплектующих.
Примерная схема воздуховода для кухни.
Геометрические разновидности воздуховодов
Второй по популярности моделью после круглых деталей выступают прямоугольные каналы, нередко их называют плоскими. Для объединения отдельных частей в единую конструкцию используются соединительно – монтажные запчасти, к которым относятся:
- Коленообразные стыки и соединения;
- Поворотные участки разного типа, обойтись без которых при таких работах попросту невозможно;
- Тройники и другие части для ответвления дополнительных участков;
- Переходники.
В быту такие трубы применяются для обустройства воздуховодов в кухне и санузле.
Немного меньше распространены квадратные компоненты. Как правило, рассматриваемая продукция приобретает актуальность в тех случаях, когда возникает необходимость в подключении вентилятора. Такие приборы обычно изготавливаются квадратными и подвод к ним (для сохранения напора воздуха и достаточной шумоизоляции) нужен соответствующий.
Стандартная длина рассматриваемой продукции составляет 1.25 м, но изменить размер, в случае возникновения соответствующей необходимости, можно без особых проблем: слишком длинный отрезок укорачивается с помощью ножовки, а слишком короткий удлиняется с помощью дополнительных монтажных частей.
Нередко рассматриваемый сортамент применяется и для обустройства вытяжных каналов для кухонных вытяжек. ПВХ в контексте данной ситуации является идеальным материалом, поскольку не может быть поврежден горячим воздухом, что совсем не редкость на кухне. К тому же, данный материал (при условии применения пластификаторов) обладает достаточными показателями гибкости, что принесет массу преимуществ при сборке системы и подведении к прибору. Диаметр детали может быть достаточно разным, но чаще всего применяются круглые 100 или 110 мм образцы.
Сравнительно недавно вместо ПВХ активно применялись металлические аналоги, но с появлением на отечественном рынке полимеров, металлические каналы быстро уступили лидерские позиции пластиковым изделиям, поскольку разница в технических параметрах и стоимости оказалась в пользу современной продукции.
Такой сортамент отлично подойдет для обустройства любого помещения, будь то жилое помещение, промышленный комплекс, на территории которого полноценная вентиляция особенно важна или офисное здание, применение таких труб станет идеальным решением, которое эффективно поможет добиться полноценной циркуляции воздуха в рамках желаемой схемы. Габариты и общая площадь оснащаемого помещения не имеют особого значения, монтаж все равно будет достаточно простым и быстро реализуемым мероприятием.
Разнообразие изделий
Сортамент рассматриваемых изделий достаточно масштабен не только для того, чтобы в полной мере удовлетворить потребности потребителя, но и сбить его с толку в процессе выбора продукции необходимых диаметра и длины. Для тех мастеров, которые пока не имеют достаточного опыта работы с таким сортаментом и способны растеряться от многообразия, ниже приведена таблица размеров (длин и диаметров).
Размеры вентиляционных труб:
| Внутренний диаметр (мм) | D h (наружный диаметр для круглых воздуховодов) | H*B (для квадратных и прямоугольных) |
|---|---|---|
| 32 | 36 | — |
| 40 | 44 | — |
| 50 | 56 | — |
| 80 | 85 | 64*94 |
| 100 | 105 | 65*144 |
| 125 | 130 | 84*164 |
| 150 | 155 | 85*250 100*200 |
| 175 | 180 | 85*350 100*250 120*210 |
| 200 | 205 | 105*350 120*280 150*220 |
| 250 | 255 | 105*350 120*280 150*220 |
| 300 | 305 | 150*530 190*390 |
| 350 | 355 | 190*550 240*420 |
| 400 | 405 | 240*550 300*450 |
| 450 | 460 | 300*490 |
Для большего удобства и конкретной возможности оценить характеристики продукции, стоит рассматривать как внутренний, так и наружный диаметр.
Вариации внутренних и внешних диаметров с ценами:
| Внутренний диаметр (мм) | Наружный диаметр (мм) | Длина отрезка (мм) | Ориентировочная стоимость за погонный метр (руб) |
|---|---|---|---|
| 100 | 104 | 500, 1000, 2000 | 200 |
| 125 | 129 | 500, 1000, 2000 | 240 |
| 150 | 154 | 500, 1000, 2000 | 340 |
| 200 | 204 | 500, 1000, 2000 | 1000 |
Если говорить о размерах квадратных и прямоугольных деталей для оформления воздуховодов, то больше других распространены такие товары:
- 55*110-60*204;
- 60*204;
- 60*120;
- 55*110;
- 150-60*204;
- 125-60*204;
- 100-120*60;
- 100-60*204;
- 100-55*110.
Столь внушительное разнообразие, представленное на современном рынке строительных материалов, доступная цена и потрясающие эксплуатационные характеристики – вот ключевые преимущества перечисленного ассортимента.
В контексте данной ситуации важно отдавать себе отчет в том, что оптимальный диаметр воздуховода зависит от того, с какими объемами работы предстоит справляться конструкции, а также от того, насколько интенсивными будут эти нагрузки.
Стоит учитывать мощность приборов, если подключение таковых предполагается при монтаже системы, конечно же, стоит учитывать и габариты и специфику эксплуатации помещения, которое будет обслуживаться посредством такого объекта. Желательно, чтобы расчет системы вентиляции выполнял опытный специалист, а вот сборку можно выполнить самостоятельно.
Видео о вентиляции в доме, а также об установке и монтаже пластиковых воздуховодов:
trubtraid.ru
Трубы для вентиляции: пластиковые, оцинкованные, гофрированные, металлические
Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому возникает потребность в системе принудительной вентиляции, важным составляющим которой являются трубы. Именно по ним происходит циркуляция воздуха.
Воздуховоды для вентиляционной системы должны быть легкими, так как монтируются под потолком. Для тяжелой конструкции требуются мощные крепления, что не всегда возможно. Давление в системе невелико, поэтому вентиляционные трубы не нуждаются в толстых стенках, что позволяет сделать их более легкими.
Вентиляционные каналы непосредственно соприкасаются с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептичность системы, чтобы не допустить появления в ней болезнетворных бактерий.
Дополнительными требованиями являются эстетичный внешний вид (в идеале конструкции не должны быть видны под потолочными и стеновыми панелями) и устойчивость к накоплению статического заряда.
Виды труб для вентиляционных систем
На протяжении многих лет в жилых и производственных помещениях используются металлические трубы. Они изготавливаются из сплавов алюминия и стали. Их преимуществами являются:
- прочность;
- долговечность;
- экологичность;
- устойчивость к возгоранию.
Недостатком металла является его склонность к коррозии. Эта проблема решается с помощью оцинковки и использования нержавеющих сплавов.
Другой минус — большой вес конструкции. Его устраняют с помощью уменьшения толщины стенок воздуховодов. Как было сказано выше, вентиляционная система не особо требовательна к прочности. Еще один недостаток — такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда остается легкая шероховатость, которая увеличивает сопротивление потоку воздуха и требует дополнительной мощности нагнетания.
Конструкции из металла отличаются шумностью. Любой сплав хорошо проводит звук. Шум вентилятора, электромотора или потока воздуха часто бывает слышен во всем здании. Звук передается по вентиляционным каналам.
Сравнительно недавно на рынке появились трубы ПВХ. Их преимуществами являются:
- легкость;
- прочность;
- низкая звукопроводность;
- отсутствие статического электричества;
- устойчивость к коррозии.
Теоретически пластик должен служить вечно. Но по сравнению с металлом он отличается более высокой пожароопасностью. Поливинилхлорид не горит, однако при высокой температуре может выделять токсичные вещества, которые сразу попадут в воздух.
Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что уменьшает сопротивление потоку воздуха и увеличивает пропускную способность. Пластиковые трубы лучше подходят для установки на промышленных предприятиях, где есть агрессивная среда, например, в воздухе содержатся кислотные или щелочные пары. Металл в таких условиях подвержен химической коррозии, а поливинилхлорид является инертным материалом. Также пластиковые каналы отличаются легкостью и быстротой монтажа, не требуют проведения сварочных работ.
Ниже приведена видеоинструкция по монтажу пластиковых воздуховодов
Их изготавливают из поливинилхлорида или полиуретана жесткого или среднего типа. Возможно применение многослойной прессованной бумаги, пропитанной синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.
Сегодня почти все вентиляционные системы монтируются из труб ПВХ. Исключение составляют только некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.
Важно! Пластиковые конструкции запрещены к применению, если температура проходящего или окружающего воздуха может превышать 80 градусов.
Используются также трубы из магнитных неорганических композиций с добавлением стекловолокна. Они сочетают преимущества пластиковых и металлических конструкций — устойчивы ко всем видам коррозии, легки, прочны, не горят и не боятся влаги.
Особенности формы и монтажа вентиляционных труб
Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма выбирается исходя из особенностей конкретной вентиляционной системы.
Трубы прямоугольного сечения по сравнению с круглыми удобнее в монтаже и более компактны, но хуже пропускают воздух. Для них потребуется более эффективная принудительная вентиляция.
Конструкции круглого и овального сечения могут быть прямошовными и спиральными.
Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с низкой жесткостью в таких случаях могут провисать под собственной массой.
Трубы прямоугольного сечения бывают только прямошовными. При их использовании длина прямых участков магистрали не должна превышать нескольких метров для избегания провисания и деформации. Прямоугольные воздуховоды выпускаются в виде отдельных секций, соединяющихся с помощью сварки или фланцевых замков. Возможна стыковка с использованием металлических реек.Для некоторых участков системы вентиляции необходимы гофрированные полужесткие трубы с изменяемой формой. Они изготавливаются из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы могут изгибаться почти под любым углом, что удобно при монтаже поворотных участков вентиляционной магистрали. Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.
Важно! Существенный недостаток алюминиевой трубы — повышенное образование водяного конденсата на внешних и внутренних стенках в результате охлаждения воздуха. Скапливающаяся влага ускоряет коррозию и значительно уменьшает срок службы алюминиевого воздуховода по сравнению с пластиковым.
Более дешевым вариантом гофрированной конструкции является ее пластиковый аналог, без проволочного каркаса. Гофра из ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокой температурой. Обычно пластик не столько прочен, как сталь, но для сложных условий эксплуатации можно использовать гофру из поливинилхлорида сверхтяжелого типа. Она отличается значительной механической прочностью, не менее 1100 Н на 5 сантиметров длины.
При устройстве вентиляции в пределах одного здания обычно используются магистрали разных форм и конструкций для достижения оптимальной эффективности вытяжки воздуха.
При монтаже воздуховодов в жилых помещениях нужно учитывать ряд важных моментов. Вентиляционные магистрали должны иметь эстетичный внешний вид, а в идеале и вовсе скрываться под потолочными или стеновыми панелями. Если скрыть канал не получается, следует использовать пластиковую трубу прямоугольного сечения. Она более компактна и лучше вписывается в интерьер. Желательно выбрать воздуховод такого же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительного нагнетания воздуха, но небольшие размеры частных домов позволяют ограничиться пассивной вентиляцией без использования нагнетателей.
Помимо описанных выше конструкций, в жилых помещениях можно смонтировать воздуховоды из толстостенных чугунных каналов, которые обычно используются при устройстве канализации. Их главное преимущество — цена, намного меньшая, чем у алюминиевых и пластиковых аналогов.
В самом простом варианте чугунная вентиляция представляет собой трубу с защитным колпаком, торчащую из крыши или из погреба.
У такой конструкции много недостатков — большая масса, сложность монтажа (тут не обойтись без газовой сварки) и некрасивый внешний вид. Чугун подвержен сильной коррозии, поэтому со временем канал может засориться ржавчиной. В наши дни такие магистрали почти не используются.
Можно сделать воздуховод из пластикового канализационного канала.
Он тоже стоит значительно дешевле вентиляционных труб, но по сравнению с чугунным легче, проще в монтаже и более долговечен.
При необходимости утеплить вентиляцию, можно использовать сэндвич-трубы. Это обычные металлические или пластиковые воздуховоды, обернутые утеплителем, как правило, минеральной ватой. Уже существующие магистрали несложно утеплить с помощью любого теплоизоляционного материала.
Устройство эффективной системы вентиляции требует тщательного расчета, определения вида и количества необходимых материалов, грамотного монтажа. Результатом этой работы должен стать чистый и свежий воздух в жилом доме или производственном цеху.
