Труба сэндвич для дымохода диаметр 115 – описание и возможные размеры, способы установки и полезные советы по выбору и монтажу
Какие виды и размеры имеет сэндвич труба и как ее монтировать
Содержание статьи
Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

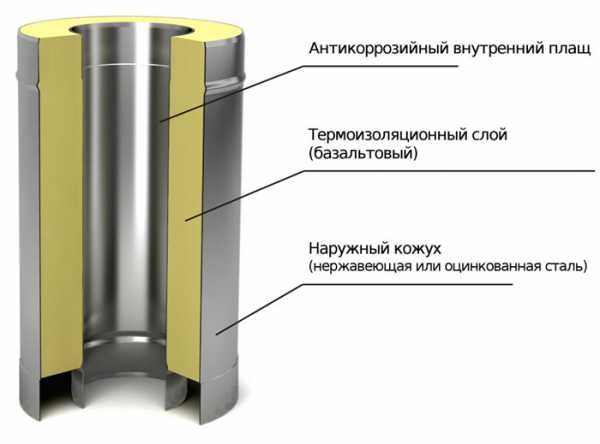

Составные элементы дымохода сэндвич
Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.
Вернуться к содержанию ↑Основные характеристики сэндвич дымоходов

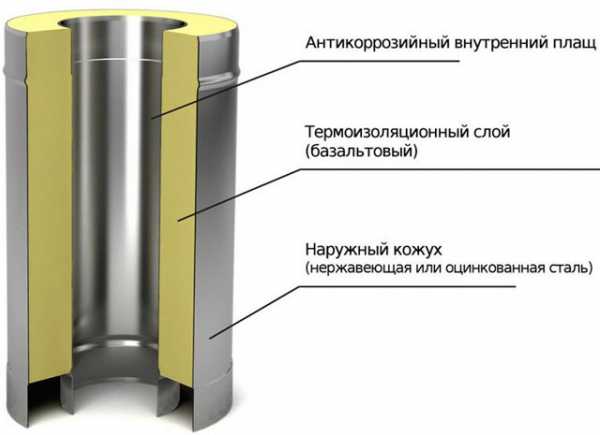

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:
- Отсутствует конденсат;
- Простой монтаж;
- Наивысшая степень пожаробезопасности;
- Компактность;
- Устойчивость к агрессивным средам.
Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

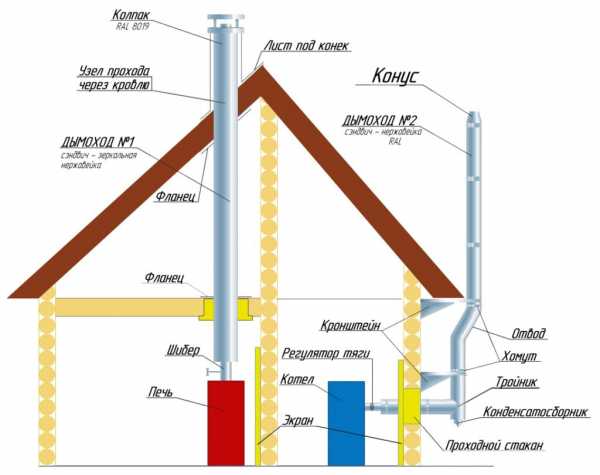

Устройство дымохода сэндвич
Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.
Вернуться к содержанию ↑Виды и размеры соединительных элементов
В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра — это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:
- Дымоход-конвектор 120, 150, 200 мм — предназначен для отведения продуктов сгорания;
- Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
- Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
- Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от сажи;
- Переходник 120, 150, 200 мм — служит для соединения элементов;
- Кагла 120, 150, 200 мм — используется для регулирования тяги;
- Флюгер термо 120, 150, 200 мм — предназначен для защиты от осадков и задувания ветра;
- Конус термо 120, 150, 200 мм — служит для защиты от атмосферных осадков;
- Розетта 120, 150, 200 мм — является вспомогательным элементом и предназначена для декора;
- Грибок 120, 150, 200 мм — состоит из оцинкованной стали и предназначен для верхушки дымохода.

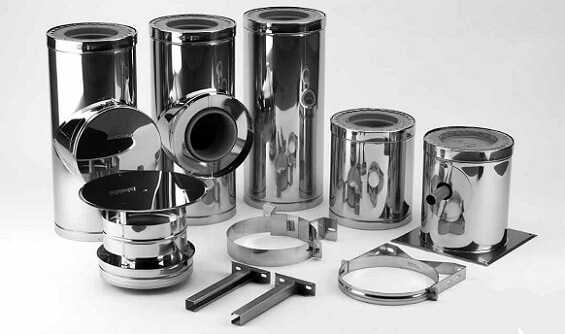

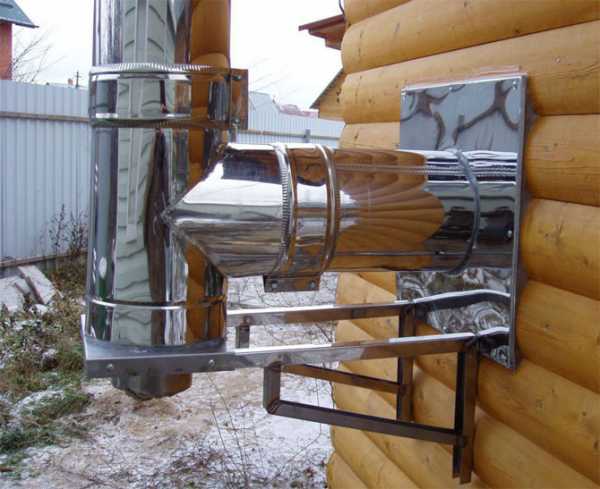

Соединительные части дымохода сэндвич
Чем толще нержавейка, тем будет дольше срок службы печного отопления.
Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.
Вернуться к содержанию ↑Установка печного оборудования своими руками
Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:
- При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
- Запрещается устанавливать сэндвич трубу над печным устройством.
В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:
- По дыму;
- По конденсату.

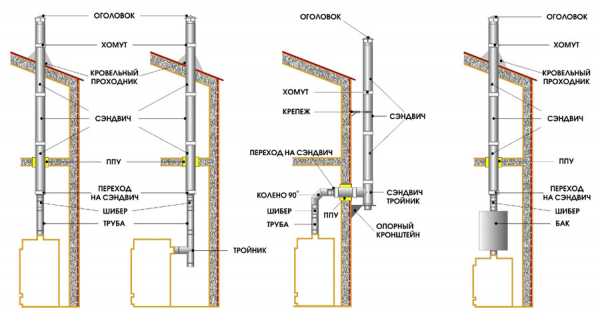

Установка дымохода сэндвич
По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму. Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:
- Фланцевый;
- Байонетный;
- Мостик холода.
Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:
- Рулетка;
- Уровень;
- Электролобзик;
- Болгарка.

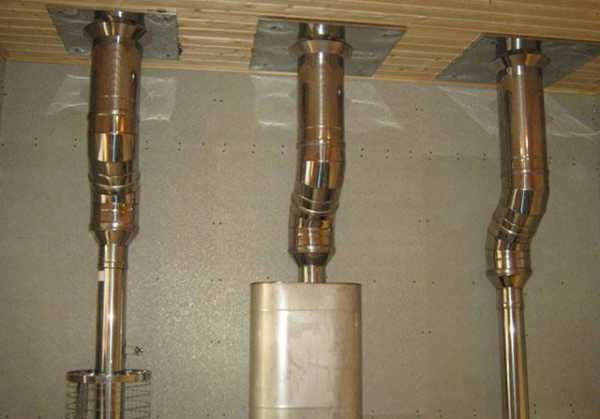

Установка сэндвича с применением отводов
Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.
Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

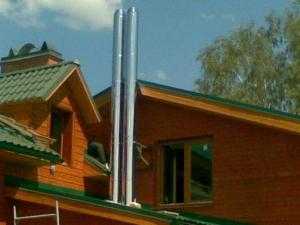

Вернуться к содержанию ↑Как правильно провести дымоход через перекрытие

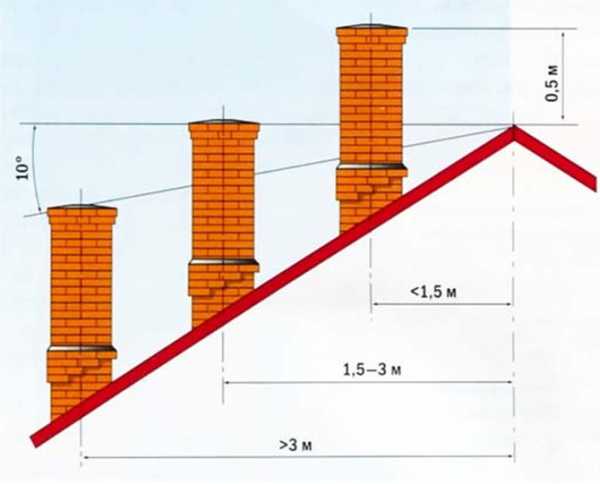

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи — крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:
- При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
- При расстоянии 150-300 см, размеры трубы не ниже конька;
- При расстоянии более 300 см — размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

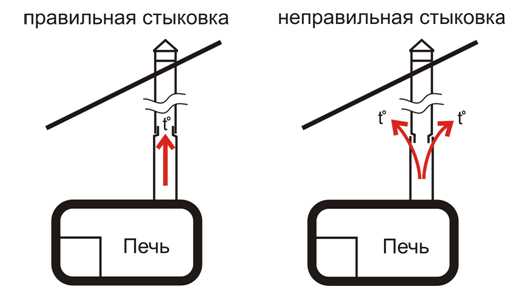

Стыковка элементов дымохода
В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.
Вернуться к содержанию ↑Монтаж дымохода
| Автор | Поделитесь | Оцените | Виктор Самолин |
|---|
vseotrubax.com
достоинства, расчёт диаметра и особенности монтажа
Некоторые системы печного отопления требуют установки достаточно высокого и массивного дымохода (например, при большой высоте стен в частном доме). Нередко из-за веса конструкции, создающего колоссальную нагрузку на печной модуль и перекрытия дома, проектировщикам приходится импровизировать в поиске более легких видов труб для сооружения дымохода. Сэндвич трубы, пожалуй, лучшее решение: легкие, гладкие, на них не образуется ржавчина, изделия защищены от конденсата и монтаж таких труб не представляет особых сложностей.
Конструктивные особенности

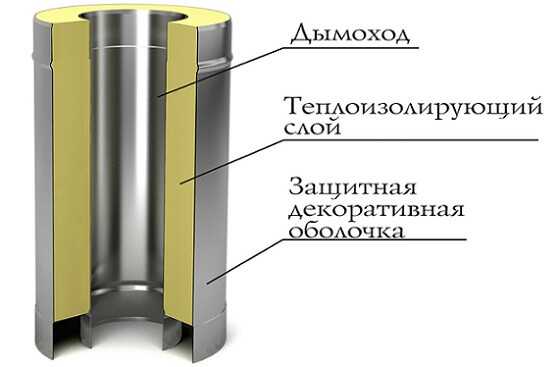

Сэндвич труба состоит из нескольких элементов. Фактически, это труба, внутри которой находится другая труба меньшего диаметра, между ними расположен слой утеплителя из минеральной ваты, либо полистирола. Внутренняя поверхность конструкции состоит из стали со специальным антикоррозийным покрытием. Наружный кожух делают из прочной нержавеющей и оцинкованной стали.
Важно! Не следует путать дымоход из сэндвич трубы и коаксиальный дымоход. Это две абсолютно разные конструкции, общего у них только устройство с двойной трубой. У коаксиального дымохода между двумя трубами находится пустое пространство, предназначенное для воздухообмена. У дымохода из сэндвич трубы между внешним и внутренним модулем находится слой утеплителя.
Основные достоинства
Ключевое преимущество дымохода из сэндвич трубы — легкий вес, который в разы меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.
Простота сборки всех модулей, возможность собрать и установить такую трубу даже без специальной инженерной подготовки считается также плюсом.
Можно назвать и другие преимущества труб:
- простая фиксация конструкции без дополнительных усиливающих конструкций;
- гладкая поверхность, облегчающая очистку от сажи;
- защита от конденсата благодаря наличию утеплителя;
- отсутствие ржавчины за счёт антикоррозийного покрытия.
Срок эксплуатации дымохода из сэндвич трубы составляет не менее 25 лет, в течение которых она не требует каких-либо особых условий и сложных мероприятий по уходу.
Как рассчитать оптимальный диаметр сэндвич трубы для дымохода
Основной параметр для расчета диаметра сэндвич трубы — мощность печного оборудования.
Наиболее распространенный размер проходного сечения — 115-120 мм, что соответствует мощности печи не более 3,5 кВт.
Для более мощного оборудования нужно соответственно увеличивать диаметр сэндвич трубы. Например, для 5 кВт рекомендуется установить дымоход диаметром 180 мм, а при 7 кВт и более — 220 мм.
Высота модуля также важна, тем более что параметры установки всей системы печного отопления регулирует СНиП.
Обратите внимание! Чем дальше расположен выход дымохода от центра кровли, тем выше должна быть труба. На практике максимальная высота выхода трубы составляет 1,5 м.
Основные комплектующие дымоходной системы из сэндвича
Сэндвич труба — это конструкция из двух цилиндрических модулей большего и меньшего размера. В качестве утеплителя между ними используется базальтовая вата или полистирол.
Кроме этих двух основных элементов, в составе конструкции:
- крепеж — метизы для фиксации дымохода к стене и кровельному пирогу (болты, гайки, шпильки, саморезы) ;
- хомуты — кольцевые элементы, опоясывающие трубу и фиксирующие ее неподвижно за счет опоры в стене;
- модуль шиберной заслонки — элемент, необходимый для регулирования тяги за счет уменьшения/увеличения проходного отверстия;
- защитные элементы, служащие изоляторами при прохождении трубы через перекрытие или стену.
Внимание! Установка изоляционных элементов для трубы обязательна, т.к. в процессе эксплуатации труба очень нагревается дымом и продуктами горения топлива. Высокая температура приводит к обугливанию деревянных реек или других горючих материалов, которые используются для стен или перекрытий.
Монтаж сэндвич дымохода самостоятельно
Установка трубы благодаря легкости и простоте конструкции не составляет сложности даже для человека с начальными навыками мастерства.
В первую очередь нужно позаботиться о подготовке кровельного пирога или стены к установке трубы. В идеале это должен быть этап строительства или капитального ремонта дома или бани. Но на практике чаще приходится делать все в уже готовом доме, что предполагает много хлопот.
Для вывода трубы необходимо сделать отверстие в перекрытии и кровельном пироге, либо прорубить отверстие в стене.
Необходимо заранее продумать схему дымохода и приобрести необходимые составляющие:
- старт-сэндвич (адаптер), позволяющий выполнить переход от одностенного патрубка печного отопления в двустенную трубу;
- собственно дымоход, заранее купленный или изготовленный в соответствии с проектом печного отопления;
- мастер-флэш (монтажная основа) для выхода на крышу — элемент в виде плоского основания с эластичным патрубком, устанавливаемый поверх кровли;
- оголовок (флюгарка, дымник) — защитный элемент от осадков и мусора либо дефлектор для улучшения тяги.
Обратите внимание! Дымоход из сэндвич трубы можно установить как в вертикальном, так и горизонтальном направлении, проведя его через перекрытия крыши и кровлю или через наружную стену.
Через крышу
Установка дымохода через крышу проходит по стандартной схеме:
- на выходной патрубок печи устанавливается старт-сэндвич;
- к нему присоединяется основная труба дымохода;
- далее фиксируется следующий модуль, ведущий через отверстие в кровле;
- соединение с трубой дымохода осуществляется через переходник из двух пластин с патрубком;
- на крышу крепится мастер-флеш;
- над кровлей устанавливается оголовок.
Важно! Ключевое условие монтажа дымохода через кровлю — совпадение осей трубы и отверстий в перекрытии. Они должны идеально совпадать, в противном случае наклон трубы может нарушить работу дымохода.

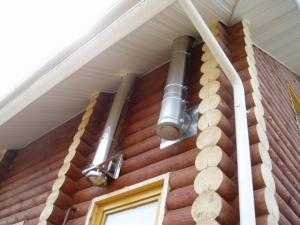

Через стену
В некоторых случаях оптимальным решением обустройства дымохода становится монтаж трубы через стену, например, когда нужно избежать чрезмерной нагрузки на перекрытие здания.
В таком случае первый модуль дымохода из сэндвич трубы прокладывают горизонтально от печного узла через стену, а после выхода на улицу с помощью специального колена второй модуль сэндвич трубы ставится вертикально.
Алгоритм действий выглядит следующим образом:
- первая часть конструкции — старт-сэндвич;
- монтаж первого колена дымохода;
- присоединяется еще одно колено под углом 45 или 90 градусов;
- далее фиксируется сэндвич труба;
- после установки трубы через стенку на ее оголовок надевают тройник для обустройства патрубка для сбора и отвода конденсата;
- на верхнюю часть монтируют оголовок;
- выходная часть дымохода фиксируется при помощи кронштейнов.
Важно! Длина трубы для перехода через стену составляет 0,3-0,5 метра.

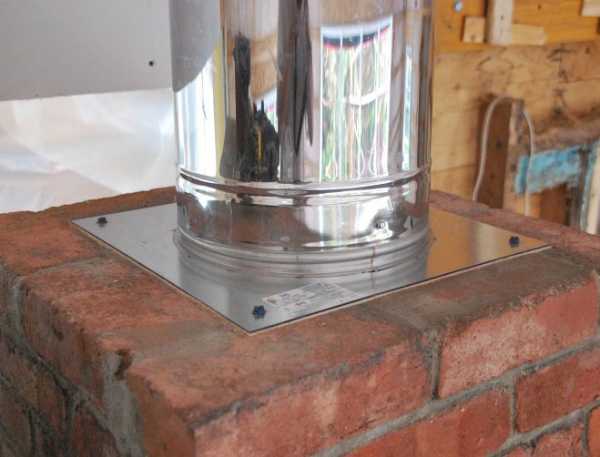

Как соединить кирпичный дымоход с сэндвич-трубой
Самый простой способ соединения дымохода из кирпича с сэндвич трубой — приобрести специальный переходник. Он представляет собой металлическую пластину, площадь которого равна сечению кирпичного дымохода.
Через пластину проходит круглый металлический патрубок, который служит для прохода трубы через эту конструкцию.
Такая конструкция не представляет сложности в установке и не требует больших затрат.
infotruby.ru
описание и возможные размеры, способы установки и полезные советы по выбору и монтажу
Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.
Стальные дымоходы и их свойства
Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.
Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.- Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
- Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.
Сэндвич для дымохода
Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.
Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.
Положительные характеристики сэндвича для печного дымохода
Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.- Работа по устройству дымового канала может выполняться в любой сезон года.
- Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
- Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
- Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
- Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
- Внутренняя часть канала не подвергается действию наружных природных условий.
- Не требует постоянных ремонтов и замен, кроме чистки от сажи.
- Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.
Как выбрать сэндвич для дымохода
При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.
Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.
Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.
Теплоизолятор внутри полости должен выдерживать до 650º без деформации.
Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.
Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.
Размеры сэндвичей из нержавеющей стали
При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.
- Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
- Длина отрезков сэндвичей в продаже полметра и один метр.
- Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
- Внешний диаметр выпускают от 200 мм до 430 мм.
- Уголки для поворота продают на 90º. Тройники на 90º и 135º.
- Толщина внутреннего утеплителя колеблется от 4 см до 6 см.
Особенности установки дымоходов
Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.
Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.
Разновидности элементов для сборки
- Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
- Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
- Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
- Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
- Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
- Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
- Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
- Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.
Как правильно собрать дымоход
Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.
Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.
Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.
В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.
Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.
После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.
Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.
Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.
Устройство внутреннего дымового канала
Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.
Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.
Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.
Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.
При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.
При выполнении всех правил установки дымоход будет долго служить верой и правдой.
pechi.guru
диаметр труб из нержавейки, нержавеющей стали
Содержание:
Отопительная конструкция включает множество рабочих элементов, среди которых достойное место занимает дымоход. Его технические характеристики находятся в прямой зависимости от теплоотдачи печи и пожаробезопасности системы отопления. Воспользовавшись современными сэндвич трубами, которые легко устанавливаются и разбираются, можно забыть о появлении конденсата в период эксплуатации печного устройства.
Особенности
Уникальное дымоходное приспособление состоит из трех частей:
- внутренней трубы из нержавеющей стали отменной прочности и жароустойчивости;
- теплоизоляционного материала в виде базальтовой или керамической ваты, пенополиуретана, вермикулита.
- защитной наружной трубы из оцинкованной/нержавеющей стали.
Для улучшения аэродинамики конструкторы предусмотрели форму цилиндра. Все три слоя сэндвич трубы из нержавеющей стали склеиваются между собой, а некоторые части дымохода монтируются, как и в трубах водоотведения, с раструбами.
Выгодное применение двойных труб
В чем же преимущество применения таких изделий для дымоходных устройств? Прежде всего, в:
- Легкости монтажа.
Правильный подход и грамотное изучение основных нюансов поможет выполнить установку сэндвич дымохода самостоятельно.
- Небольшой массе.
Благодаря этой характеристике, отдельный фундамент для печи не потребуется.
- Компактности, которая в сочетании с легкостью позволяет без проблем транспортировать изделия к месту назначения.
- Несложном ремонте, благодаря которому специалисты без особого труда заменят в дымоходе одну из его частей.
- Многообразии фасонных деталей, что поможет установить устройство с выходом через кровлю или стену.
- Наличии между трубами теплоизоляционной прослойки, позволяющей снижать температуру извне.
Это преимущество направлено на улучшение пожаробезопасности конструкции.
- Отсутствии застоев и возможности эффективного отвода дыма, т.к. внутренняя поверхность трубы имеет ровную форму цилиндра.
Вот поэтому в трубах для дымохода из нержавейки сэндвич образуется так мало сажи.
- Антикоррозийных материалах, из которых изготовлены изделия, поэтому на стенках последних не накапливаются конденсат и химические соединения разрушительного действия.
- Простоте эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, нужны, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
- Привлекательном внешнем виде. Сэндвич трубам не нужна дополнительная отделка, и они великолепно смотрятся как снаружи, так и внутри помещений.
Нержавеющая сталь: нюансы конструкции
Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до +1200̊ С.
При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.
Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.
Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.
Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:
- поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
- диаметр 50-700 мм- для твердотопливных котлов;
- 50-500 мм- для дизель-генераторов и газопоршневых устройств;
- 50-300 мм- для микротурбинных приспособлений;
- до 200 мм- для котлов на газу или дизтопливе.
Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.
Разновидности сэндвич труб
Помимо нержавейки и оцинкованной стали, применяются и другие материалы для производства сэндвич труб для дымоходных конструкций. Например, также пользуются спросом черные металлы, но их затем покрывают защитным слоем эмали. Такие изделия выдерживают рабочую температуру до +500̊ С и ее перепады до +750̊ С. Читайте также: «Виды оцинкованных труб для дымохода, их преимущества и правила установки».
Кстати, готовые трубы сэндвич нержавейка устойчивы к разрушительному действию коррозии и смотрятся довольно презентабельно. Если говорить об их стойкости к высоким температурам, то они значительно уступают устройствам из нержавеющей стали. Но в то же время дымоходы из черных металлов востребованы при производстве каминов и печей.
Еще одна разновидность сэндвичей − комбинированные конструкции из оцинкованной стали (покрытой эмалью) и нержавейки. Такие дымоходы способны выдержать температуру − максимум 600̊С.
Утеплитель для трубы: основные характеристики
Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).
Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.
Такие процедуры необходимы для получения максимально качественных характеристик:
- устойчивости к высоким температурам и их перепадам;
- малому весу;
- прочности и др.
Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.
Самым популярным вариантом минерального материала для теплоизоляции признана базальтовая вата, которую добывают из расплавленного базальта. Этот утеплитель можно использовать в дымоходной конструкции, функционирующей при температуре до +600̊ С. Трубу с такой теплой прослойкой можно купить по разумной цене.
А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.
Основные размеры трубных изделий
Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.
Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.
Соединительные элементы труб имеют углы:
- 90̊ С − для уголков и тройников;
- 135̊ С − только для тройников.
Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.
В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм. Читайте также: «Как сделать сэндвич трубу своими руками для дымохода».
Виды соединительных элементов
Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:
- дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
- колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
- тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
- переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
- ревизия − для очистки конструкции от сажи;
- кагла, регулирующая тягу;
- розетта − для декорирования дымохода;
- флюгер и конус, защищающие отопительную систему от природных осадков;
- грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.
Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.
Важная информация на заметку! Чтобы продлить эксплуатационный период отопительной системы, нужно воспользоваться более толстым слоем нержавейки и оцинкованного листа для производства внутренней и наружной трубы в сэндвич-устройстве.
Правильный выбор дымохода
В этом деле важны некоторые факторы:
- Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
- Размеры сэндвич трубы.
- Плотность слоя теплоизоляции.
- Вид трубного шва (катанный, лазерный).
Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности. Читайте также: «Какая труба лучше для дымохода частного и промышленного типа – особенности выбора».
Если для производства внутренней трубы применить оцинкованную сталь, то такая конструкция прослужит недолго и через некоторое время подлежит замене. Иногда используют и другой металл для внутренней прослойки дымохода, но он больше востребован для установки вентиляции или конструкций, функционирующих при низких температурах.
Размещение сэндвич дымохода: рекомендации
Установить такое сооружение несложно даже дилетанту, но для правильного монтажа необходимо знать некоторые важные правила:
- высота дымохода по отношению к вертикальной крыше не должна быть меньше 0,5 м;
- при кровле из легковоспламеняющихся материалов высота конструкции должна быть больше − от 1 ми выше;
- если расстояние между выводящей трубой и коньком кровли равняется 1,5 м, то высота дымохода не должна превышать 0,5 м;
- если эта дистанция − свыше 3 м, то высота дымохода рассчитывается из таких соображений − проводится воображаемая линия под углом 10̊ от конька крыши к горизонту. Читайте также: «Как выполнить монтаж дымохода из сэндвич труб – подробная инструкция».
Продолжительность службы сэндвич труб
Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.
Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.
Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода.
Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.
trubaspec.com
Одностенный модуль d115 мм из нержавеющей стали, длина 500 мм | Одностенный модуль d115 мм из нержавеющей стали, длина 1000 мм | Одностенный модуль d115 мм из нержавеющей стали увеличенной толщины, длина 1000 мм. |
Круглый металлический дымоход, который находится внутри внешней металлической трубы. | Круглый металлический дымоход, который находится внутри внешней металлической трубы. | Круглый металлический дымоход, который находится внутри внешней металлической трубы. |
Круглый металлический дымоход, который находится внутри внешней металлической трубы. | Круглый металлический дымоход, который находится внутри внешней металлической трубы. | Круглый металлический дымоход, который находится внутри внешней металлической трубы. |
Круглый металлический дымоход, который находится внутри внешней металлической трубы. | Сэндвич-труба на дымоход d115 мм со внутренней трубы из толстой стали, матовая нержавейка, длина 1000 мм. | Стартовый модуль «Сэндвич-сетка» значительно повышает КПД отопительного прибора и продлевает ресурс службы дымоходной системы. |
Стартовый модуль «Сэндвич-сетка» значительно повышает КПД отопительного прибора и продлевает ресурс службы дымоходной системы. | Отвод для дымохода под углом 45, диаметр 115 мм. | Сэндвич-колено 45 из утолщенной нержавеющей стали диаметром 115/200мм. |
Отвод для дымохода под углом 90, диаметр 115 мм. Предназначен для изменения направления дымового канала. Нерж. сталь 0,8 мм. | Колено 90 с ревизией из нержавеющей стали для дымоходов диаметром 115 мм. | Тройник-сэндвич 45 из нержавеющей стали d115. |
Тройник-сэндвич 90 из нержавеющей стали для дымоходов диаметром 115 мм. | Тройник-сэндвич 90 из утолщенной нержавеющей стали для дымоходов диаметром 115 мм. | Шибер поворотный из нержавеющей стали для дымохода диаметром 115 мм. |
Предназначен для перекрытия дымохода по окончанию процесса горения в печи. | Используется для перехода от модуля типа «сэндвич» к одностенному модулю дымохода. | Используется для перехода от одностенного модуля дымохода к сэндвичу. |
Заглушка с конденсатосборником d115/200. | Зонтик из нержавеющей стали для дымохода диаметром 115 мм. | Зонт на дымоход сэндвич 115/200 мм. |
Дефлектор из нержавеющей стали на дымоход диаметром 115 мм. | Дефлектор из нержавеющей стали на дымоход сэндвич диаметром 115/200 мм. | Опора нижняя для трубы диаметром 115 мм. |
Стальной кронштейн для дымоходов диаметром 115 мм. | Опора угловая d115 для дымоходов диаметром 115 мм. | Стальной кронштейн для дымоходов диаметром 200 мм. |
Опора угловая для дымоходов диаметром 200 мм. |
russkiyles.ru
Сэндвич-труба из нержавейки 115-180 мм (0,5 м)
Расширенный поиск
Артикул: Стн115/180/0,5
Материал: Нержавеющая сталь;
Вид: Сэндвич-труба;
Диаметр: 115-180 мм;
Длина: 0,5 м;
Толщина: 1 мм;
Сэндвич-труба из нержавейки 115-180 мм (0,5 м) — Оцененная по достоинству конструкция состоит из 2-х стальных труб различного диаметра, одна из которых вложена в другую. Пространство между стенками заполняется теплоизоляционным материалом — базальтовым волокном. Это экологически привлекательное вещество, не горючее и не дающее усадку при эксплуатации.
Сэндвич-труба для дымохода надежно обеспечивает быстрое прогревание внутренней поверхности и возникновение устойчивой тяги, при этом температура наружной трубы не превышает допустимых показателей. Кроме того, такие промышленные изделия надежно защищают от образования конденсата.
Заполните обязательные поля *.
extra-les.ru
Сэндвич-дымоходы | Каталог | Консультация по ☎
8 (4922) 37-06-41пн-пт: 9:00 — 18:00
сб: 9:00 — 17:00
вс: выходной
Продажа нержавеющих двустенных дымоходов «Titan» толщиной металла 0,5 мм с доставкой по всей России.
Сэндвич дымоходы из нержавеющей стали состоят из двух металлических слоев, между которыми уложен теплоизоляционный материал. Диаметр трубы и толщина изоляции варьируются в зависимости от эксплуатационных условий. На дымоходы сэндвич из нержавеющей стали цены зависят от используемого металла и размеров самого изделия. Благодаря столь необычной конструкции обеспечивается отличная тяга при практически полном отсутствии конденсата.
Купить трубу сэндвич для дымохода – правильное решение
Внутренняя часть двустенного дымоотвода моментально нагревается при прохождении продуктов сгорания. Теплоизоляционная прослойка обеспечивает длительное сохранение тепла и не позволяет наружному слою слишком нагреваться. Благодаря этому труба сэндвич для дымохода гарантирует безопасность эксплуатации всей системы отведения дыма.
Плюсы применения двустенных труб очевидны:
- стойкость к коррозийным процессам и температурным колебаниям;
- минимальное количество конденсата;
- на сендвичные трубы для дымохода цена вполне доступна;
- высокие показатели звукоизоляции;
- простой монтаж;
- долгий срок службы.
Эффективная система дымоотвода не только обеспечивает безопасную и безотказную работу современных отопительных приборов, но и значительно продлевает период эксплуатации дорогостоящего оборудования.
Сэндвич труба для дымохода: купить по лучшей цене
Компания «СаунаВлад» предлагает двустенные дымоотводы для различных видов генераторов тепла: от самодельных каминов до печей последней модели. В нашем магазине сэндвич дымоходы из нержавеющей стали купить очень просто – достаточно ознакомиться с каталогом и сделать заказ. Установка приобретенных у нас изделий не отнимет много времени, ведь модули четко подогнаны друг к другу.
На сэндвич дымоход цена у нас порадует адекватностью. Перед покупкой рекомендуем ознакомиться с инструкцией к отопительному прибору, в которой указан диаметр дымоотвода, ведь в случае ошибки неизбежно возникнут проблемы с тягой. На трубы для дымохода из нержавейки сэндвич цена будет значительно меньше пользы, если грамотно подойти к процессу выбора!
33sv.ru
