Труба водопроводная с подогревом – обзор лучших способов + технические нюансы

Содержание

Незамерзающий водопровод. Труба в изоляции с подогревом. | Статьи

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

  • Теплопроводность материала минимальна, 0,038 Вт/м*К. Что позволяет демонстрировать высокие коэффициенты теплоизоляции;

  • Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

  • Материал обладает высокой стойкостью к агрессивным средам, например, к бензопродуктам и маслам;

  • Материал обладает нулевой токсичностью, легко поддаётся монтажу и обладает очень высокой долговечностью (не менее 80 лет).

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

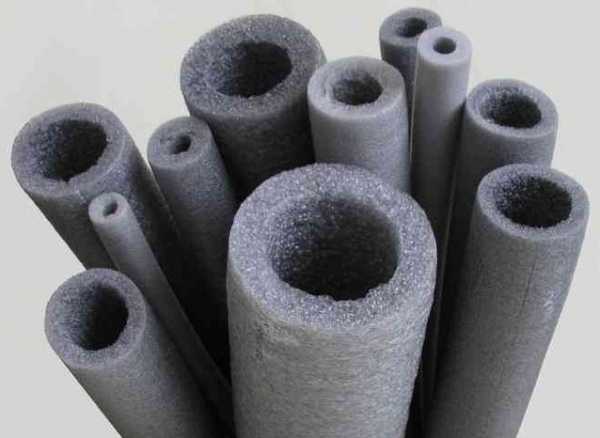

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Внешний диаметр трубы, мм

Толщина теплоизоляции, мм

Диапазон температур Т трубы — Т среды

20°С

30°С

40°С

50°С

60°С

27

20

4,8

7,3

9,7

12,1

14,5

30

3,8

5,6

7,5

9,4

11,3

40

3,2

4,8

6,4

8,0

9,6

50

2,8

4,3

5,7

7,1

8,5

80

2,3

3,4

4,5

5,7

6,8

34

20

5,7

8,5

11,3

14,1

17,0

30

4,3

6,5

8,6

10,8

13,0

40

3,6

5,5

7,3

9,1

10,9

50

3,2

4,8

6,4

8,0

9,6

80

2,5

3,8

5,1

6,3

7,6

42

30

5,0

7,4

9,9

12,4

14,9

40

4,1

6,2

8,2

10,3

12,4

50

3,6

5,4

7,2

9,0

10,8

80

2,8

4,2

5,6

7,0

8,4

48

30

5,4

8,1

10,8

13,6

16,3

40

4,5

6,7

9,0

11,2

13,5

50

3,9

5,9

7,8

9,8

11,7

80

3,0

4,5

6,0

7,5

9,0

60

30

6,3

9,5

12,7

15,9

19,0

40

5,2

7,8

10,4

13,0

15,6

50

4,5

6,7

9,0

11,2

13,5

80

3,4

5,1

6,8

8,5

10,2

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

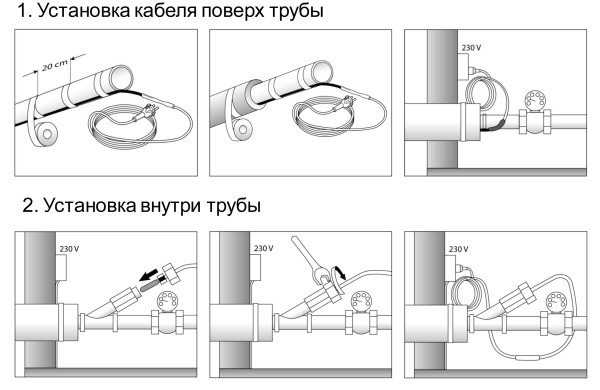

Принцип установки на трубу кабеля обогрева

  1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

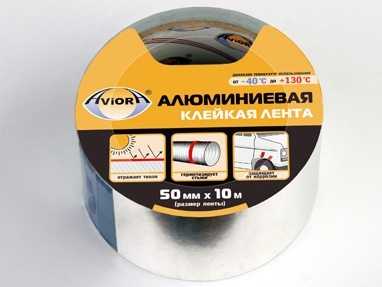

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

  1. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

  • Монтаж применим в малоизогнутых, либо прямых участках трубопровода. Проводка кабеля через установленную запорную арматуру или имеющиеся тройники запрещена.

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

  1. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

  1. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

fregat51.ru

труба с греющим кабелем, цена на подогреваемые трубы в Москве

Установка в трубах водопровода греющего кабеля позволяет снизить до минимума вероятность прорыва труб из-за расширения замерзшей воды. Трубы с подогревом для водопровода служат намного дольше, так как при достижении определенной температуры кабель начинает выделять тепло, своевременно предотвращая образование конденсата и снижая риск появления ледяных пробок.

Подогрев труб греющим кабелем имеет следующие преимущества:

  • Кабель греющий может самостоятельно менять свою мощность, ориентируясь непосредственно на температуру окружающей среды. Это означает, что водопроводные трубы с подогревом не нужно оснащать специальными датчиками или терморегуляторами, которые отвечают за контроль температуры обогреваемого водопровода.
  • Цена трубы с обогревом находится на приемлемом уровне, вполне доступном для многих потребителей. Помимо этого, экономическая целесообразность обусловлена и фактом, что труба с обогревом потребляет относительно малое количества электроэнергии. Связано это с тем, что водопровод обогревается только в том случае, когда температура опускается ниже установленного значения.
  • Водопроводная труба с обогревом не требует какого-либо дополнительного ухода. Все процедуры обслуживания трубы с обогревом сводятся к тому, что пользователю необходимо с наступлением холодов подключать питание кабеля к сети электроснабжения. После этого труба с обогревом работает в автоматическом режиме, не требуя участия человека.

Профессиональный монтаж греющего кабеля на трубах водопровода

Наша компания предлагает греющий кабель, который предназначается для обогрева водопровода. Используя трубы с обогревом, можно обеспечить стабильную подачу холодной и горячей воды даже в самые сильные морозы. Именно поэтому многие жители, проживающие в регионах с холодным климатом, устанавливают подогрев водопровода, прекрасно понимая, что затраты на обустройство кабельной системы будут значительно ниже, чем замена или капитальный ремонт трубы, лопнувшей из-за воздействия отрицательной температуры.

Основные преимущества сотрудничества с нашей компанией:

  • Высокая квалификация специалистов. Мы очень внимательно подходим к вопросам отбора персонала, поэтому у нас трудятся только опытные специалисты, которые уже долгое время занимаются кабельным подогревом. Они в кратчайшие сроки подберут и установят все необходимое оборудование, чтобы водопровод смог выдержать перепады температуры на протяжении всего времени эксплуатации.
  • Гибкая ценовая политика. Мы работаем напрямую с производителями кабелей греющих, поэтому можем устанавливать трубы обогрева по максимально выгодной стоимости. Кроме того, наша компания всегда предоставляет скидки на трубы обогрева всем постоянным клиентам, которые регулярно обращаются к нам за помощью.

Для того чтобы купить греющий кабель, а также получить подробные ответы на дополнительные вопросы относительно проектирования или установки всех элементов системы обогрева водопровода, достаточно связаться с нашими менеджерами, позвонив им по телефону +7 (495) 363-02-10.

САМОРЕГУЛИРУЮЩИЕСЯ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

РЕЗИСТИВНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

*— указана розничная стоимость, в случае оптовой закупки возможна скидка.

** — в рублях по курсу ЦБ на день оплаты.

www.hts-global.ru

видео-инструкция по монтажу своими руками, особенности обогревающих проводов для установки внутри, цена, фото

Владельцы частных домов устраивают обычно автономную систему водоснабжения, источником которой является скважина или колодец. Доставка жидкости осуществляется с использованием проводящих элементов определенного диаметра. Для надежного функционирования при отрицательных температурах очень часто монтируется обогревающий кабель для водопровода внутри трубы или снаружи.

На фото представлен базовый элемент с розеткой для подключения к сети.

Преимущества использования обогрева

Устройство электрических систем является неотъемлемой частью коммуникационных сетей в регионах с очень холодным климатом, особенно если ветка пролегает на небольшой глубине. Достоинства применения провода очевидны.

Далее рассматриваются самые основные из них:

  • Цена укладываемого кабеля невысока, благодаря чему удается организовать недорогую систему обогрева труб.
  • Наружная поверхность трубопроводов не будет покрываться льдом, что положительно скажется на их эксплуатационном периоде.
  • При прокладке элементов можно избежать чрезмерного заглубления в земляной покров.
  • Монтаж кабеля предоставляет возможность поддерживать стабильную температуру во время зимнего периода.
  • При необходимости можно проложить греющий кабель для водопровода внутри трубы самостоятельно, сэкономив некоторую сумму денег.

Пример резистивного приспособления для обогрева.

Примечание!
Хотя подобная система имеет множество положительных качеств, есть у нее и один недостаток.
При эксплуатации расходуется электричество, поэтому расходы зимой обычно увеличиваются.
Конечная сумма зависит от мощности жилы.

Разновидности основных элементов

В современных сетях водоснабжения используются различные типы кабеля. Обычно встречаются резистивные и саморегулирующиеся изделия. Они функционируют по одному и тому же принципу, то есть преобразуют электричество непосредственно в тепловую энергию. Однако с точки зрения структуры приспособления сильно отличаются.

Резистивный кабель

В данном случае элемент представляет собой трубчатый электрический нагреватель, имеющий в центре толстую жилу, которая прикрыта изолирующей оплеткой. Хороший уровень эластичности позволяет осуществлять монтаж в трубопроводах практически любой конфигурации. Отсутствие контроля тепловой отдачи плохо сказывается на экономичности.

Саморегулирующийся аналог

При таком варианте вместо нагревательной жилы установлена керамическая матрица, которая может менять сопротивление, учитывая температуру внешней среды. Благодаря термостату удается осуществлять регулировку автоматически, поэтому лишняя энергия не расходуется. Продукция такого типа отличается повышенной устойчивостью к скачкам напряжения.

Устройство саморегулирующегося провода.

Составные части системы

На самом деле комплектация обогревательных сетей может существенно варьироваться в зависимости от технических характеристик. Однако чаще всего в системе присутствуют определенные элементы и узлы.

Ознакомиться с ними можно, если взглянуть на список, расположенный ниже.

  • В качестве компонента, проводящего электрический ток, используется непосредственно сам кабель подходящего типа.
  • Магнитные пускатели, УЗО и другие электроустановочные изделия позволяют производить запуск системы.
  • Для создания изоляции применяется обычно алюминиевая лента с самоклеющейся стороной.
  • Теплоизоляция осуществляется для снижения тепловых потерь, в результате чего экономятся финансовые ресурсы.
  • Терморегулятор в основном устанавливается, если используется резистивный кабель.

Фиксация производится при помощи данной продукции.

Справка!
Последний компонент допускается не применять для саморегулирующихся аналогов, так как при подключении к силовой системе уровень нагрева устанавливается автоматически.

О проведении работ

На этапе проектирования необходимо произвести предварительные вычисления, рассчитав длину и мощность кабеля, который будет применяться в обогревательных целях. В расчет брать следует много факторов, среди которых важную роль играют: климатические условия, глубина залегания и диаметр трубопроводов, длина магистрали, а также уровень теплоизоляции.

Демонстрируются основные схемы укладки.

Когда укладка осуществляется с внешней стороны, кабель прижимается к водопроводной трубе и крепится при помощи алюминиевой лентой. При этом провод может располагаться по спирали, волнообразно или вдоль. После монтажа вся конструкция утепляется. В особо важных местах инсталлируются термические датчики.

Активно также используется внутренний способ прокладки кабеля. В этом случае он помещается непосредственно в трубу. Технология монтажа при таком варианте усложняется, а эффективность системы увеличивается. Подобная методика укладки применяется для обеспечения надежной работоспособности важных узлов.

Электрическая энергия расходуется более экономно при нахождении кабеля внутри, ведь при работе происходит непосредственный нагрев жидкости, а не трубопроводов. Расположить кабель таким вот образом можно даже после проведения работ по устройству водопровода, когда траншеи закопаны.

Базовые варианты расположения кабеля.

Если монтажные работы ведутся в зимний период, то используемый кабель может стать ломким. Чтобы избежать повреждений, иногда допускается включение в сеть. Продукция после прогрева приобретает нужную гибкость, благодаря чему в значительной степени облегчается укладка.

В качестве заключения

Обучающая инструкция представлена для того, чтобы жители холодных регионов страны смогли устроить обогрев водопроводных труб кабелем своими руками, не тратя при этом средства на привлечение специалистов. Особое значение должно отводиться предварительным расчетам, которые помогут подобрать оптимальный вариант. Тематическое видео в этой статье поможет лучше разобраться в теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

видео-инструкция по электрообогреву водопровода своими руками, ленточный обогреватель для водопроводных трубок, фото и цена

В каких случаях применяется электрообогрев водопроводных труб и канализации? Какие нагревательные элементы можно использовать? Как их правильно монтировать?

Давайте попробуем ответить на эти вопросы.

Совместим ли открытый водопровод с суровым российским климатом? Ответ не столь однозначен, как кажется.



Когда необходим обогрев

Собственно, ответ на этот вопрос вполне предсказуем: принудительный нагрев нужен там, где трубы в процессе эксплуатации могут охлаждаться ниже точки замерзания.

Почему это может произойти?

  • Обогрев водопроводных труб и канализации волей-неволей приходится обеспечивать там, где нет возможности проложить их ниже уровня промерзания. Типичный пример — вечная мерзлота: в северных регионах страны грунт зачастую промерзает на 3-5 метров и не оттаивает за лето.
  • Теплый климат, как ни парадоксально звучит, тоже заставляет устанавливать подогрев. Теплые зимы с крайне редкими заморозками в некоторых случаях делают заглубленную или скрытую прокладку коммуникаций просто-напросто нецелесообразной. Так, канализацию и воду в надстроенную над капитальным строением мансарду куда проще протянуть по фасаду, не портя внутреннюю отделку дома.

На фото — здание в Лондоне. При реконструкции канализация была проложена по фасаду.

Кстати: падение температуры до 3-5 градусов мороза не приводит к замерзанию воды в трубах. Как многократно убеждался автор, проблемы начинаются с достижением ночными морозами примерно 10-градусной отметки. Причины — высокая минерализация водопроводной воды, сдвигающая точку замерзания, и теплые испарения сточных вод в канализации.

Инструменты

Каким может быть обогреватель труб водоснабжения и канализации?

Резистивный кабель

Простейшее решение — так называемый резистивный кабель, изолированный  проводник с постоянным удельным сопротивлением. При прохождении тока он будет выделять тепловую мощность, в точности равную потребляемой электрической мощности.

Та, в свою очередь, рассчитывается как произведение напряжения на силу тока; сила тока же равна результату деления напряжения на общее электрическое сопротивление проводника.

Очевидно, что, регулируя длину нагревательного элемента с известным удельным сопротивлением, нетрудно добиться выделения им необходимой тепловой мощности на каждом погонном метре.

Резистивный кабель может быть как одножильным, предполагающим укладку замкнутой петлей, так и двужильным, требующим установки кольцевой муфты.

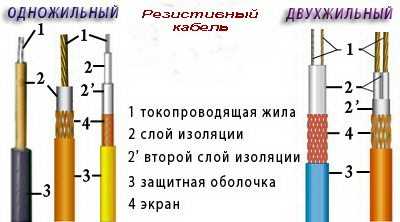

Одножильный и двужильный резистивные кабели.

Главное и, пожалуй, единственное достоинство решения — его невысокая цена. Главный недостаток — минимальная гибкость в выборе конфигурации: покупатель вынужден использовать нагревательный элемент строго определенной длины.

Саморегулирующийся кабель

Эта проблема весьма остроумно решена в конструкции саморегулирующегося кабеля, сечением больше напоминающего ленту.

Как устроен ленточный обогреватель для водопроводных труб и канализации?

  • К нулевому и фазовому контактам подключаются два медных одножильных проводника, идущих вдоль всего кабеля.
  • Между ними расположена проводящая матрица, представляющая собой, упрощенно говоря, смесь пластика с высоким коэффициентом теплового расширения и угольной пыли.
  • Снаружи может присутствовать заземленная оплетка, экранирующая электромагнитное поле при спиральной укладке нагревателя.

Схема устройства кабеля.

Как работает эта схема?

  • При подаче питания проводящая матрица за счет прохождения тока начинает нагреваться.
  • Там, где нагрев не компенсируется интенсивным теплоотводом, расширение матрицы вызывает резкое увеличение ее электрического сопротивления: частицы проводника удаляются друг от друга. В результате, чем сильнее нагрет участок кабеля, тем…. слабее он греется.

Принцип работы.

Чем это хорошо?

  • Такой кабель экономичен. В теплую погоду он резко снижает потребление электроэнергии.
  • Он не боится перехлестов и вызванного ими локального перегрева.
  • Наконец, длина проводника может быть абсолютно любой — лишь бы потребление электроэнергии не превысило пропускную способность токоведущих жил.

Нюанс: при любой длине кабель должен быть снабжен концевой муфтой — тщательно изолированной перемычкой. Изоляция представляет собой несколько термоусадочных трубок, под которые перед усадкой нанесено небольшой количество силиконового герметика.

Кроме того, второй конец кабеля снабжается токоведущим проводом и электрической вилкой; при наличии оплетки вилка должна иметь контакты заземления.

Готовая секция.

Как подобрать оптимальную мощность саморегулирующегося кабеля?

Удельная мощность, ватты на погонный метрОбласть применения
10 — 16Обогрев трубы водоснабжения диаметром до 32 мм
24Обогрев канализации диаметром 50 мм
30 — 40Обогрев канализации диаметром 110 мм

Монтаж

Трудно ли своими руками организовать электрообогрев труб водоснабжения и канализации?

Снаружи трубы

Простейшая инструкция по монтажу сводится к укладке нагревательного элемента вдоль трубы в теплоизолирующей скорлупе. Кабель может укладываться продольно или навиваться спиралью.

Для фиксации кабеля рекомендуется использовать алюминиевый скотч. Рекомендация связана с тем, что его отражающая поверхность способствует уменьшению потерь тепла за счет инфракрасного излучения.

Однако: на изгибах трубопровода лучше воспользоваться полиэтиленовыми хомутами. Саморегулирующийся кабель достаточно упруг и при попытке примотать его к трубе просто-напросто рвет скотч.

Наружная укладка проста, но подразумевает большие нецелевые потери тепла. Даже в пенопластовой скорлупе существенная часть потребляемой мощности будет бесполезно рассеиваться в пространстве.

Наружная укладка.

Внутри трубы

Обогрев водопровода внутри трубы гораздо более эффективен, но требует решения проблемы герметизации точки входа кабеля. Для этой цели используются специальные фитинги с резиновыми или силиконовыми уплотнителями: при затяжке накидной гайки уплотнитель плотно обжимает кабель.

Уплотняющая муфта.

Можно ли укладывать греющий кабель в канализационную трубу или септик?

Обычно делать это настоятельно не рекомендуется. Однако здесь нужно понимать одну тонкость.

Наружная оболочка любого греющего кабеля — поливинилхлорид, тот самый исключительно стойкий к агрессивным средам пластик, из которого делают канализационные трубы. А вот термоусадка отличается куда меньшей стойкостью к агрессивной среде сточных вод и за пару-тройку лет попросту растворяется в них.

Отсюда — очевидный вывод: греть изнутри можно и канализацию; однако муфты кабеля должны быть любым способом выведены за ее пределы. Кроме того, не стоит забывать про возможность засоров: при прочистке трос или проволока могут повредить кабель.

Заключение

На каком из способов обогрева остановиться — читателю, разумеется, предстоит выбрать самостоятельно. Вся необходимая информация находится в его распоряжении.

Как обычно, некоторое количество дополнительных материалов предложит видео в этой статье. Успехов!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Теплотрассы (теплоизолированные трубопроводы) — Трубы и фитинги. САНТЕПЛО

Производитель ВсеATLANTIC, ФранцияARISTON, ИталияARBONIA, ГерманияBAXIBUGATTI, ИталияCALEO, Южная КореяCALEFFI, ИталияDEVI, ДанияDAKON, ЧехияDANFOSS, ДанияDE DIETRICH, ФранцияEVA, РоссияFERROLI, ИталияGRUNDFOS, ДанияJAGA, БельгияKERMI, ГерманияKORADO, ЧехияKAMPMANN, ГерманияGLOBAL, ИталияSIRA, ИталияSIRA, КитайOVENTROP, ГерманияOPLFLEX (ISAN), ЧехияDELTA, ТурцияJUNKERS, ГерманияRINNAI, ЯпонияVIESSMANN, ГерманияVAILLANT, ГерманияPROTHERM, СловакияMINIB, ЧехияZEHNDER, ГерманияWIRSBO, ШвецияUNIPIPE, ГерманияECOFLEX, ФинляндияСАНТЕХПРОМ, РоссияЗАВОД ОРГАНИЧЕСКИХ ПРОДУКТОВ,…НТЦ РАДИАТОР, РоссияFAR, ИталияMUT MECCANICA, ИталияSPIROVENT, ГолландияGREEN POWER, КитайTEPLOCOM, РоссияKALVIS, ЛитваREGULUS, ПольшаKOSPEL, ПольшаЭВАН, РоссияGUSTAVSBERG, ШвецияUPONOR, ФинляндияREFLEX, ГерманияINDUSTRIE PASOTTI (IPS), ИталияRIFAR, РоссияROYAL THERMO, ИталияТвек, РоссияVARMANN, РоссияИНТОЙС, РоссияKOSPEL, ПольшаРифар, РоссияКимры, РоссияACV, БельгияТермостайл, РоссияAREMIKAS, ЛитваМистер Хит, РоссияBaxi, ИталияRinnai, ЯпонияRINNAI, Япония»ЖМЗ» (жуковский) ,…ДЕЛСОТ, РоссияElectrolux, ШвецияFerroli, ИталияAtlantic, ФранцияSTIEBEL ELTRON, ГерманияTatramat, СловакияBuderus, ГерманияРоссияЗАО «Завод органических…РоссияGuRaTec, ГерманияCHAPPEE, ФранцияViadrus, ЧехияROCA, ИспанияCarlo Poletti, ИталияРоссия, г. ВладимирРоссия, г. ВладимирТеплоком, РоссияKME, ГерманияAlpine Air,ТурцияНептун, РоссияBOSCH,ГерманияGreening, КитайLamborghini Calor S.p.A., ИталияIndustrie Pasotti, ИталияVogue, Англия»КЗТО…Leoch, КНРGlobal, ИталияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияПроизводитель: REMS, ГерманияRoyalThermo Optimal, КитайРоссияРоссияРоссияРоссияРоссияРоссияРоссияРоссияРоссияРоссия, г. ВладимирVogue, АнглияBIPLUS LUNE«ССТ», РоссияРоссияРоссияРоссияРоссияРоссияРоссияРоссияРоссияРоссияSFA, ФранцияHoneywell, ГерманияBWT, ГерманияVARMEGA, Италия/КитайТеплолюкс, РоссияDe Pala, ИталияJOYWEE, КитайVenta, ГерманияRoyal Thermo,…BiLUX, Великобритания/КитайGENERAL RADIATORIrsp, ИталияIrsap, ИталияBJÖRNE Германия/ТурцияIMAS, ИталияBiluxWIRBEL, Италия/КитайWolf, ГерманияNexans, НорвегияEXEMET, РоссияDelta, КНРБастион, РоссияHajdu, ВенгрияMohlenhoff, ГерманияMargaroli, ИталияTIEMME, ИталияHENCO, БельгияGROTA, РоссияMeibes, ГерманияРусНИТ, РоссияPRIMOCLIMA, РоссияPRIMOCLIMA ANTIFROST, РоссияМТК, РоссияRoyal Thermo, КитайTimberk, КитайНептун, Италия/РоссияSCHLOSSER, ПольшаREHAU, ГерманияSR Rubinetterie, ИталияHyundai,КитайSiemens, ГерманияGummel, РоссияТеплоприбор, Россия-ШвецияHummel, ГерманияRoyal Thermo, РоссияChina Greening Radiator, КитайVeria, ПольшаНациональный комфорт, РоссияUponor, ШвецияUponor, ГерманияKentatsu Furst, КитайDia Norm, ГерманияCaleido, ИталияFakora, ПольшаWellmer, ЛитваAspira, ИталияLully, РоссияЛидея, БелоруссияRommer, КитайТеплоЛайн, РоссияBilux, КитайFaral, ИталияClariant, ШвейцарияBERGERR, ТурцияStiebel Eltron, КитайScoole, КитайНИКА, РоссияTerminus, РоссияDab Pump, ИталияGeneral Pump, ВеликобританияAQUARIO, ИталияДжилекс, РоссияGrundfos, ГерманияGrundfos, СербияWester, РоссияAriston, Италия/РоссияWolf Германия, ACV Бельгия,…Buderus Германия, Бастион РоссияViessmann Германия, Бастион РоссияWolf Германия, Бастион РоссияBuderus Германия, ACV Бельгия,…Viessmann Германия, ACV…Electrolux, КитайDRAZICE, ЧехияElectroluxЛемакс, РоссияWATTEK, ЧехияWIRBEL, АвстрияТеплый пол №1, РоссияТеплоГарант, РоссияHansa, ЛитваGlori ir Ко, ЛитваBWT, ВеликобританияAQUAMAX, ИталияKME, ИталияViega, ГерманияFIRAT, ТурцияGekon, РоссияKALDE, ТурцияFusitek, РоссияFlamco, РоссияStout, ИталияOstendorf, ГерманияSinikon, РоссияThermaflex, НидерландыЭнергофлекс, РоссияKNAUF INDUSTRIES, РоссияSPIROVENT, НидерландыHeimeier, ГерманияSAVVA, РоссияLuxor, ИталияPrimoClima by Irsap, ИталияIVR, ИталияTour & Andersson, ШвецияITAP, ИталияBARBERI, ИталияICMA, ИталияVandens Linija, ЛитваРОСМА, РоссияWolf, ИранSayany, РоссияCLAGE, ГерманияELSEN, ЧехияKAN, ПольшаStiebel Eltron, ФранцияХозяин, КитайTSD, РоссияNOBO, НорвегияРЭКО, РоссияBOSCH, ЧехияCyberPower, КитайBuderus, РоссияAPE, ИталияSUNSYSTEM, БолгарияCALEO, РоссияATM, РоссияproSmart, БолгарияKiturami, Южная КореяRointe, ИспанияDeLUMO, РоссияGIDROLOCK, РоссияSilver, РоссияSAMVALINI, РоссияBenetto, РоссияStiebel Eltron, СловакияACV, СербияBaxi, Турция

 Искать в подкатегориях

www.santeplo.ru

РубрикаРазное

Добавить комментарий
