Трубогиб для круглой трубы — современные техники гибки

При монтаже различных трубопроводных систем приходиться гнуть трубы, имеющие круглое сечение. Если при этом не использовать трубогиб для круглой трубы, то попытка загнуть на определенный угол заготовку может привести либо к смятию круглой формы сечения с полной потерей проходного сечения, либо в месте сгиба появиться трещина. Поэтому для того, чтобы согнуть круглую трубу, были изобретены способы и сделаны специальные приспособления.

Все трубогибы можно разделить по способу механического воздействия на круглый профиль трубы. При этом стоит учитывать, что, несмотря на внешнюю схожесть, есть различия в подходе к технологии, выраженной различиями в методике сгибания при воздействии на круглый профиль трубы:

на холодную,
на горячую.

Так, к наиболее распространенным моделям трубогибов, которые сгибают круглую трубу на холодную, то есть без дополнительного нагрева места сгиба, относятся:

обкаточные,
намоточные,
арбалетные,
вальцовочные или прокатные.

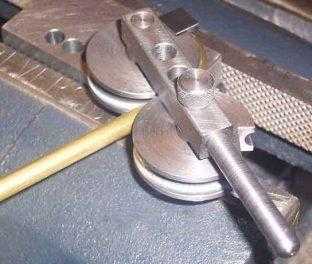

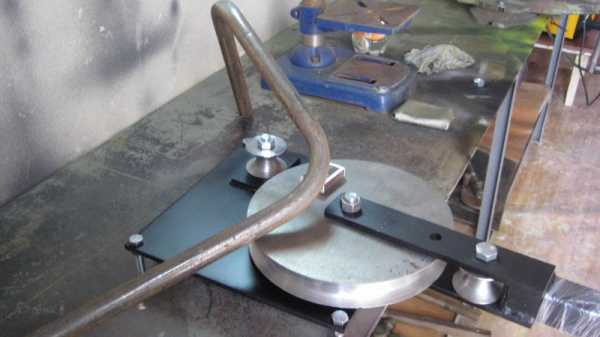

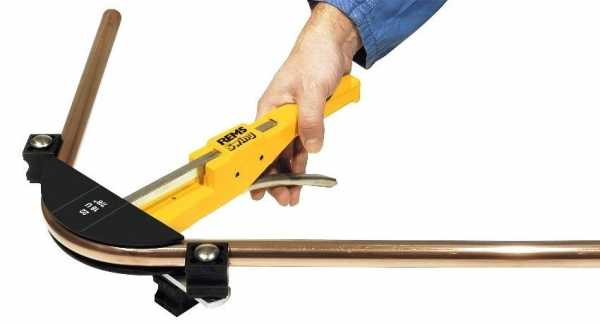

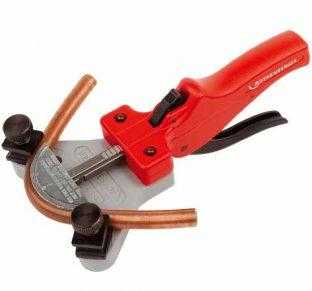

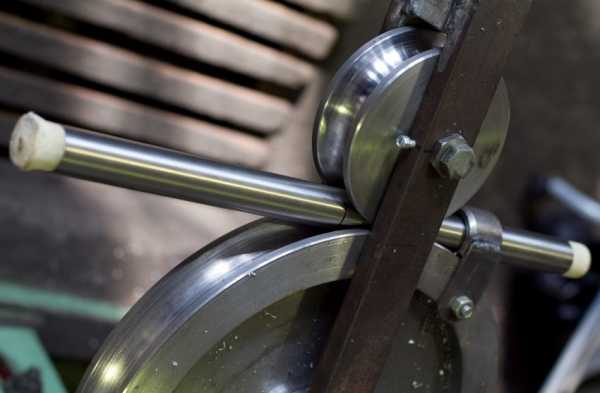

Обкаточный трубогиб

Представляет собой наиболее простую конструкцию и позиционируется как ручное мобильное приспособление. Конструктивно он состоит из прочного основания, на котором закреплен неподвижный шаблон определенного диаметра. На центральной оси шаблона крепится рамочный рычаг с обкатным подвижным роликом.

Принцип работы такого механизма простой. Для начала заготовку прочно фиксируют на неподвижном шаблоне. Далее, с помощью рычага и обжимного ролика, трубу начинают плотно обкатывать вокруг шаблона так, что она в результате полностью повторяет радиус изгиба шаблона.

Недостатком таких приспособлений является то, что радиус изгиба соответствует диаметру неподвижного шаблона. Частично это можно решать за счет изменения размеров диаметров, путем замены неподвижного шаблона и обжимного ролика, так можно гнуть трубы с условным диаметром от 15 до 32 мм.

Выпускаются заводские модели, имеющие в своей конструкции сразу три шаблона разных диаметров и, соответственно, три обкаточных ролика, предназначенных для сгибания газоводопроводных труб основных типоразмеров.

Преимуществом обкаточного ручного трубогиба является его универсальность в применении из-за простоты конструкции, которая не занимает много места и позволяет производить ее монтаж как к слесарному верстаку, так и к практически любой временной поверхности в условиях стройки. Поэтому обкаточный трубогиб для круглой трубы наиболее часто изготавливают своими руками, чем приспособления других типов.

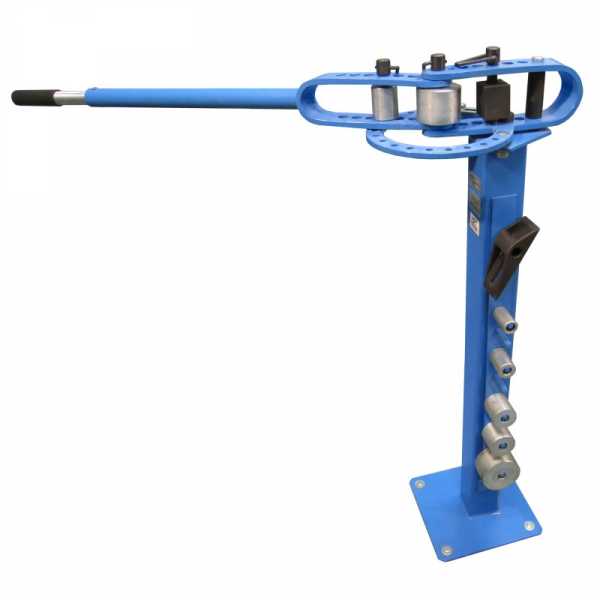

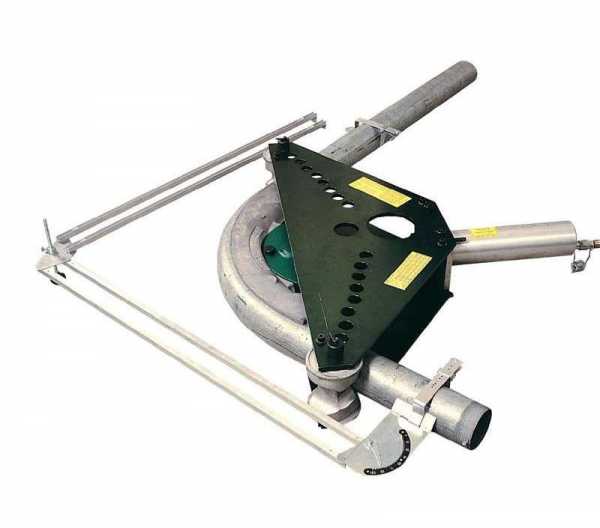

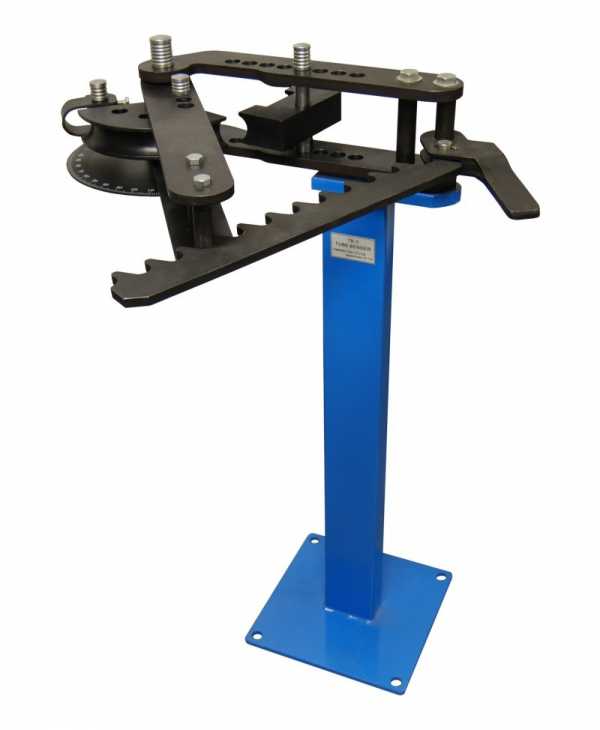

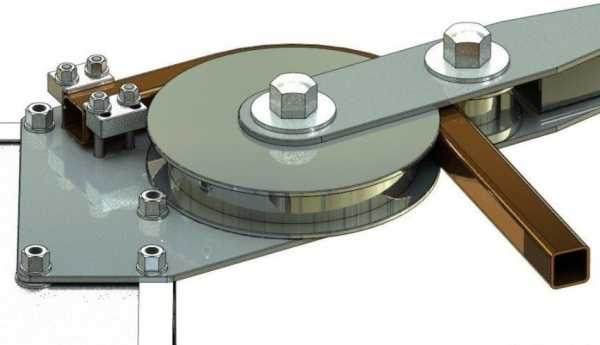

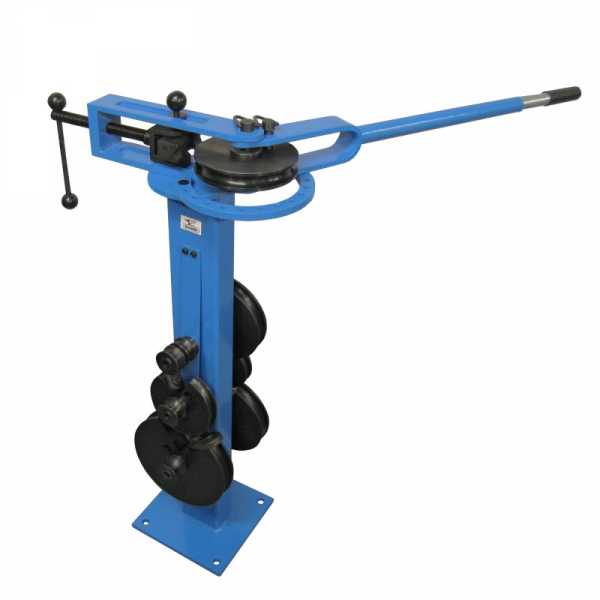

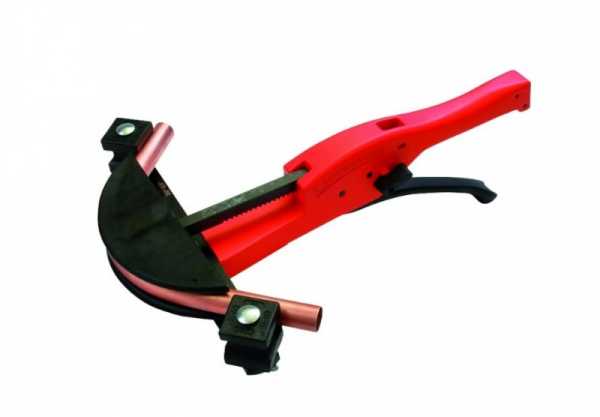

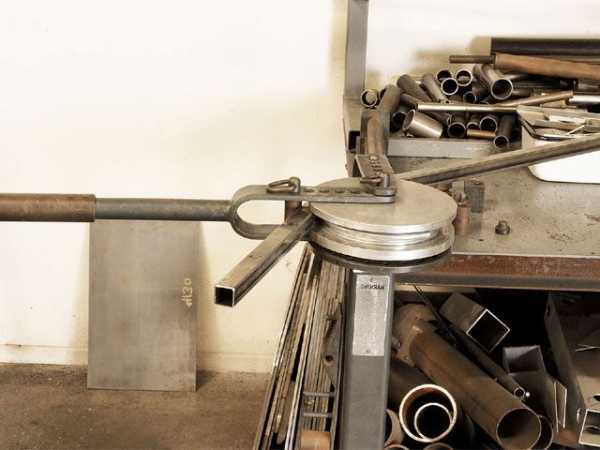

Намоточный тип трубогиба

По принципу работы схож с обкаточным, только в его конструкции предусмотрен подвижный шаблон. Фиксация заготовки осуществляется с помощью скобы, закрепленной непосредственно на самом шаблоне, а вот вместо обжимного ролика выполнен неподвижный упорный вал.

Работает намоточный трубогиб путем вращения шаблона, который и гнет трубу, как бы наматывая ее на центральный шкив, что и соответствует названию приспособления.

Изготавливаются такие приспособления, в основном, заводским способом, при этом в устройстве предусмотрен для механического сгибания электропривод центрального шкива через мотор редуктор.

Недостатком также является ограничение, которое связано с диаметром центрального шкива. А в случае ручного привода потребуется применение более мощного рычага и большого подшипника для вала центрального шкива.

К преимуществам можно отнести несложную конструкцию и относительно небольшие размеры.

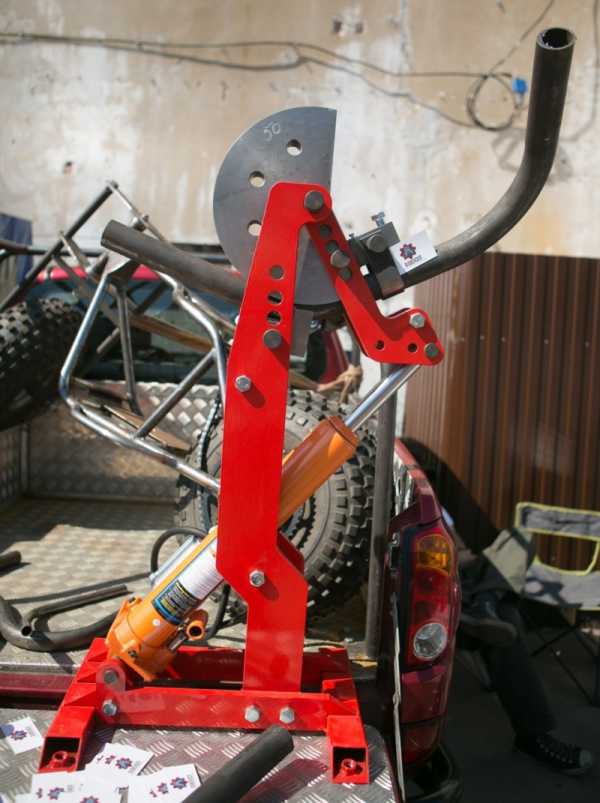

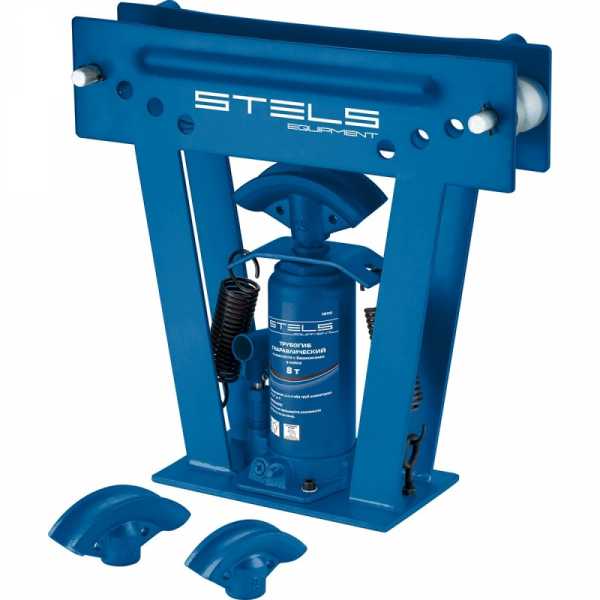

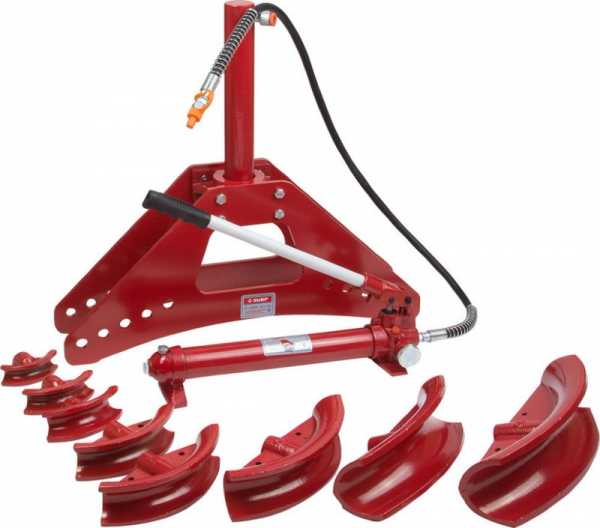

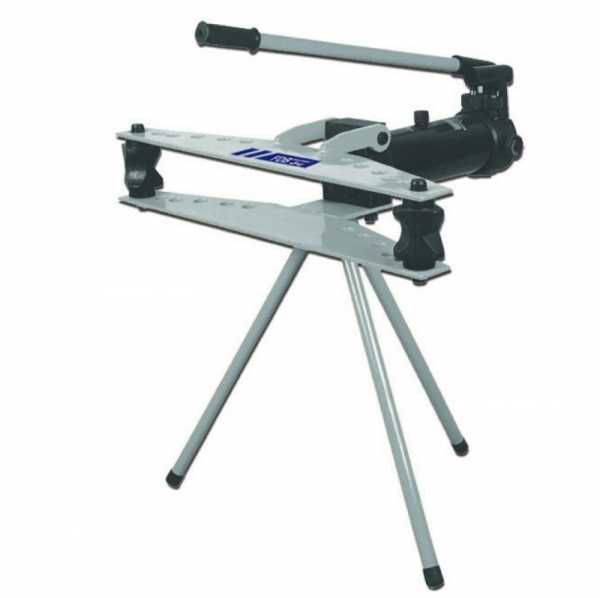

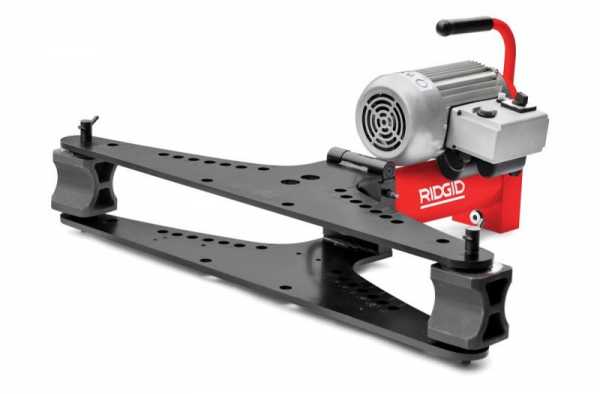

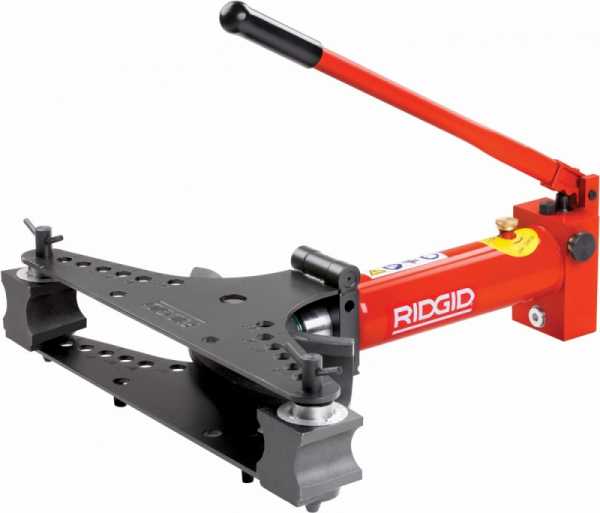

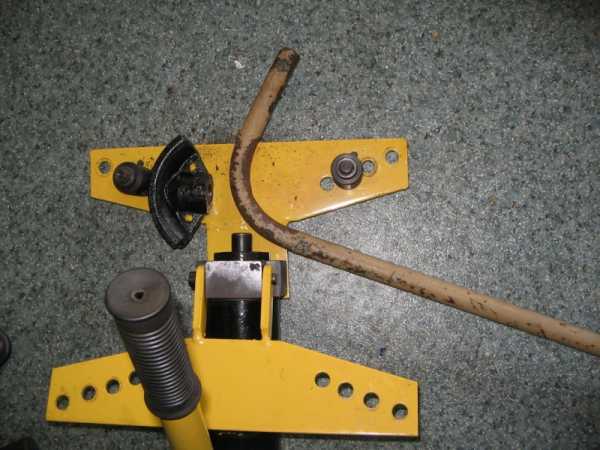

Трубогибы арбалетного типа

Представляют собой основание с двумя разнесенными неподвижными роликовыми опорами, на которые и укладывается трубная заготовка. Процесс сгибания происходит за счет того, что ровно посредине между роликами на заготовку в месте будущего сгиба давит пуансон с определенным размером радиуса. Пуансон по форме схож с шаблоном, только представляет лишь часть его, размерами не больше половины круга. Сгибается заготовка, как дуга лука, сразу с двух сторон, что позволяет наименьшим образом деформировать сечение трубы в месте сгиба.

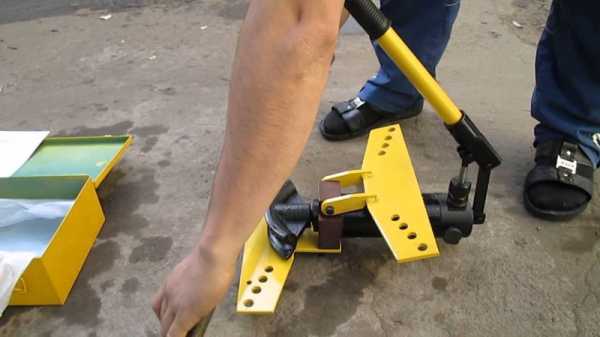

Для передачи усилия на пуансон используют, как правило, гидравлический привод, отсюда приспособление арбалетного типа носят второе название – трубогиб гидравлический.

Хотя наряду с гидравликой выпускают конструкции ручного трубогиба с винтовым приводом, как правило, такие приспособления значительно уступают в производительности последним и имеют более громоздкую конструкцию.

Преимуществом арбалетного гидравлического трубогиба является, прежде всего, механизация процесса сгибания, которая практически не требует физической силы для своей работы, а простая замена пуансонов делает приспособление еще и универсальным, позволяя сгибать практически любой небольшой по размерам металлопрокат.

К недостаткам можно отнести ограничение радиуса загиба. А также, для больших размеров заготовок в местах упора, возможно возникновение незначительного искривление диаметра сечения трубы, а вот при работе с тонкостенной трубой ее можно существенно помять.

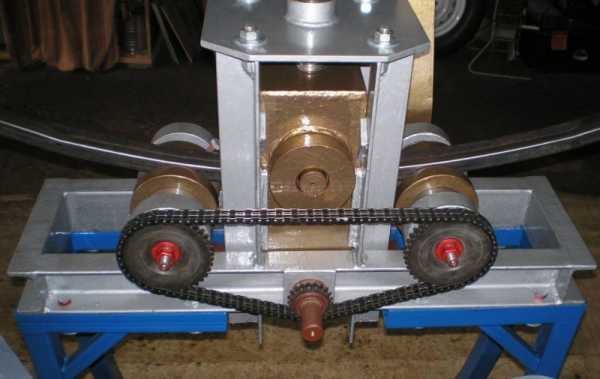

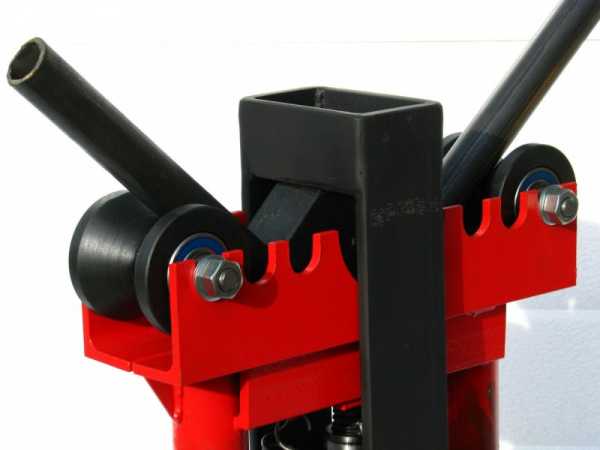

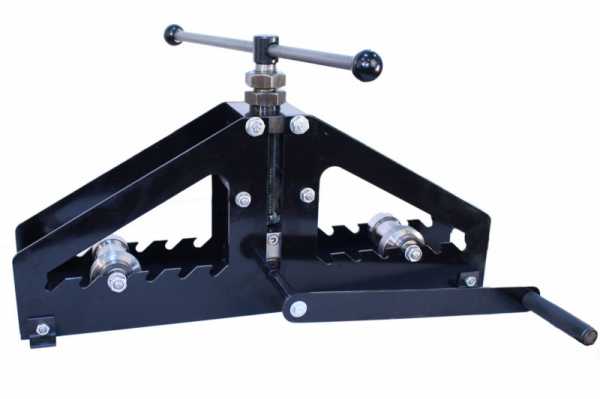

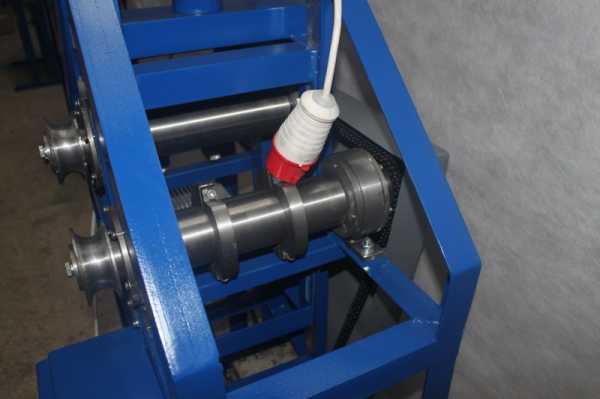

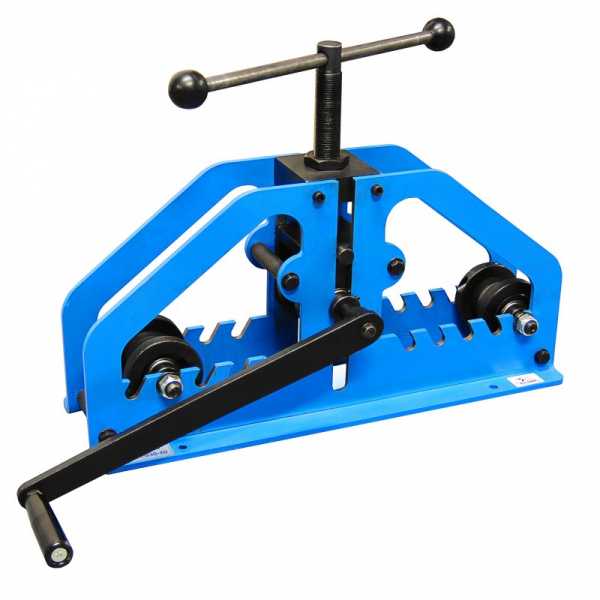

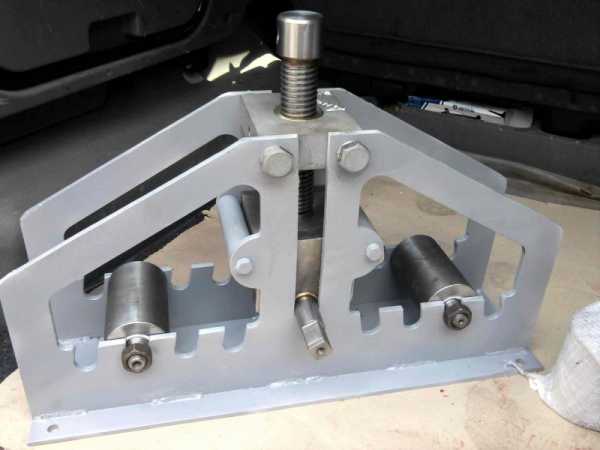

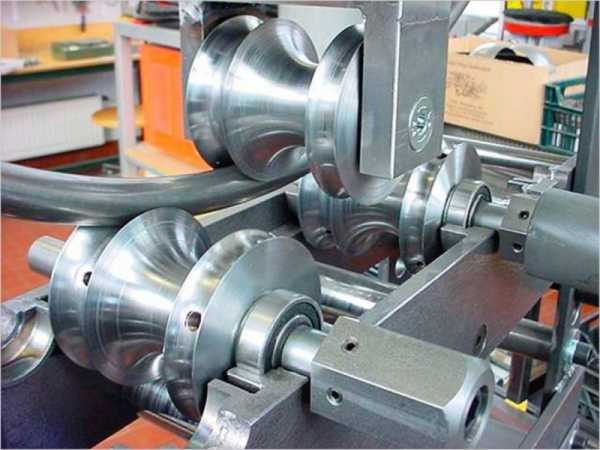

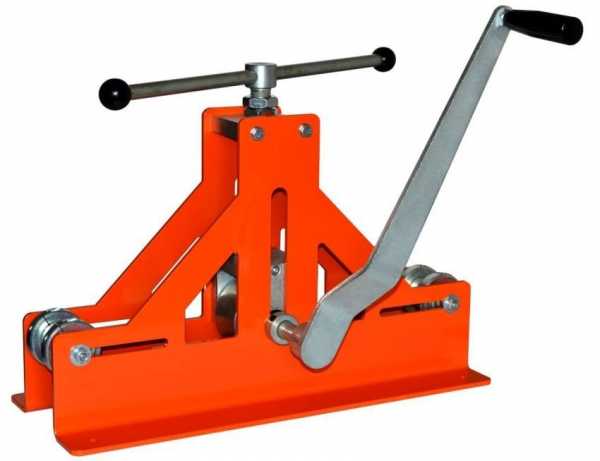

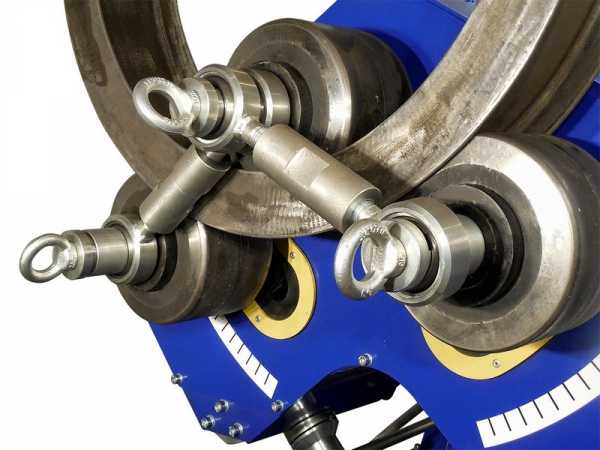

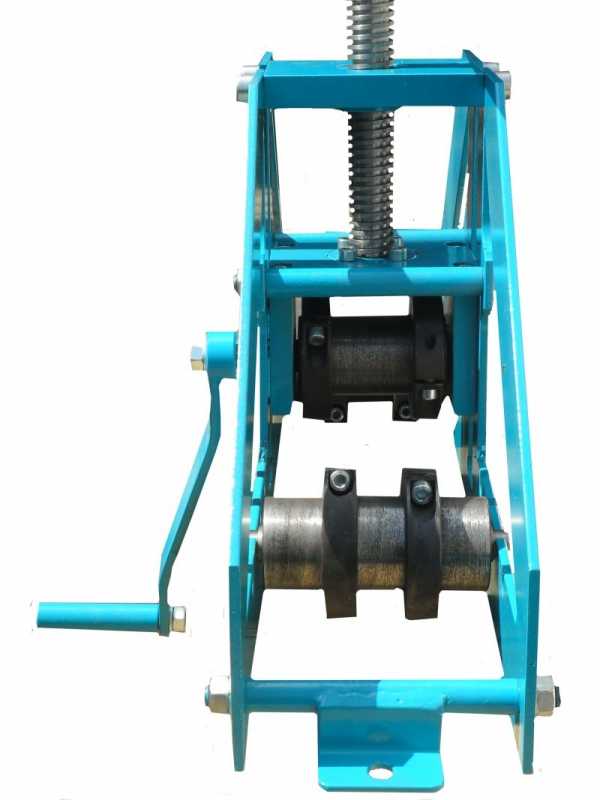

Вальцовочные или прокатные трубогибы

Представляют собой конструкцию с тремя роликами, два из которых неподвижны, а один, установленный посредине, способен перемещаться вверх-вниз относительно двух других. Такое расположение вальцовочных роликов при поступательном движении трубы позволяет производить ее изгиб по дуге. За несколько прокаток можно получить требуемый радиус изгиба трубы.

К недостаткам прокатного метода можно отнести низкую производительность ручных приспособлений.
Достоинством является возможность гнуть практически все виды профилей, в том числе тонкостенных размеров.

Стоит отметить, что прокатный метод сгибания хорошо себя зарекомендовал на промышленных универсальных гибочных станках, где применяется механическая прокатка заготовки с помощью электропривода, а количество вальцующих роликов определяется технологической картой.

Гибка круглой трубы с помощью дорна является достаточно старой технологией. Так, различают несколько видов дорна, таких как:

жесткий в виде неподвижного стержня;
шлифованный с определенной криволинейной формой;
сегментный, состоящий из набора изгибающихся сегментов.

Достоинством такого метода является то, что он позволяет сгибать круглую трубу на достаточно малые радиусы практически под прямым углом.

Трубогиб для профильной трубы

В основном, для сгибания профильной трубы применяют прокатные трубогибы, на которых вальцы выполнены по виду профиля в форме прямоугольного сечения.

Главным отличием при сгибании прямоугольного профиля от круглой трубы — это большие радиусы гиба. При дальнейшей попытке уменьшения радиуса изгиба начинает происходить определенная деформация прямолинейных линий стенок профиля, что значительно уменьшает проходное сечение и снижает конструкционные свойства.

Как согнуть трубу без трубогиба

Если же все-таки у вас появилась необходимость согнуть круглую трубу, а ручного трубогиба нет то, как согнуть трубу правильно — можно порекомендовать несколько вполне работающих способов. Итак:

Нужно заполнить трубу песком, при этом, чтобы песок не высыпался, временно законопачиваем ветошью концы. Найдя округлую поверхность так, чтобы можно было прочно закрепить один конец трубы с помощью насадки в виде трубы большего диаметра, достаточной длины для рычага, постепенно загибаем нашу заготовку на необходимый угол.
Точно таким же способом можно загнуть металлическую трубу небольшого диаметра, применив вместо песка крошки льда или плотно набив снегом.
Для того чтобы согнуть в руках металлопластиковую трубу и не сломать, необходимо вовнутрь трубы засунуть пружину чуть меньшего диаметра. По окончании процесса сгибания она без труда должна выйти из трубы.

Если вы знаете другой способ, как согнуть круглую трубу без трубогиба, то поделитесь своим опытом в блоке комментариев.

wikimetall.ru

125 фото применения и варианты работы устройства

Иногда требуется согнуть трубы. Приобретение заводского инструмента накладно и дорого. Именно поэтому многие ищут варианты создания этого инструмента самостоятельно, своими руками. Но инструмент должен подходить для трубы и выполнять свое предназначение.

Краткое содержимое статьи:

Зачем необходим данный инструмент?
Сегодня часто используются профильные. Обычно, строительство и изготовление этих изделий и строений предусматривает сгибание труб, выполнить в ручную не получится, поэтому потребует специальное оборудование.
В этих случаях и используется трубогиб, на нем можно согнуть трубу под различным углом. Обычно данный инструмент снабжен гидравлическим или электромеханическим приводом. Используя его возможно согнуть без труда любую трубу самой разнообразной конфигурации.

Что представляет собой трубогиб?
Трубогибы бывают разными и это зависит от их назначения. Но есть основные конструктивные элементы, которые присутствуют не зависимо от назначения:
Рама;
Гидравлический цилиндр;
Две планки;
Трубные упоры в количестве двух штук.

Как правило, рама встречается открытого или закрытого типа. Гидравлический цилиндр – главная деталь данного инструмента. В ручном трубогибе обязательно присутствие нагнетательного механизма, которое располагается сзади корпуса. Наверху гидроцилиндра есть пробка, куда заливается масло и проверяется его уровень.
Гибочное усилие организует за счет штока, который возвращается в исходное положение с помощью пружины, которая также установлена на гидравлическом цилиндре. Две планки представляют собой одну конструкцию. Отверстия необходимые, чтобы установить упор. Также на трубогибе есть отверстия с резьбой, туда устанавливают болты, которые позволяют регулировать высоту.

Упором данного станка является цапфа. Детали, которые обеспечивают сгибание литые из стали.
Какие бывают трубогибы?
Инструмент бывает нескольких видов.
Ручной. Используя его возможно согнуть дугу или кольцо. Инструмент не большой и легко можно выполнять его транспортировку. С его помощью можно гнуть трубы и прутья.
Электрический. Используется для сгибания труб разных по сечению и часто применим на заводах. Инструмент мощнее предыдущего и возможно гнуть трубы большего диаметра.

Ручной гидравлический. Этот инструмент уже нового поколения и обладает большой силой, поэтому с его мощью можно гнуть стальные трубы. Его используют для того чтобы согнуть трубы предназначенные для газопровода или водопровода.

Как работает трубогиб?
Процесс работы инструмента достаточно сложный и при его использовании важно очень точно подобрать нужный диаметр трубы и ознакомиться с принципом работы. С помощью трубогиба выполняется изгиб трубы по уже установленным параметрам.
Работает устройство следующим образом:
На ДСП или доске рисуют полукруг и выпиливают чертеж, затем прикрепляют к забору или полу.
Сбоку инструмента прикрепляют упор из обрезной доски.
Между изготовленным чертежом и упором устанавливают трубу.
Затем плавно гнут трубу, держа за другой конец трубы.

Как изготовить трубогиб самостоятельно?
В первую очередь нужно сделать хорошее основание Лучше для этого использовать трубу, которая имеет толщину стенок не менее 3 мм.

После того как нужная труба найдена, с одного края нужно отложить 2 см и на этом расстоянии просверлить отверстие, которое должно соответствовать будущей оси.
После этого необходимо определиться с радиусом изгиба, но обязательно нужно брать с запасом на 5 см.
Рычаг и фиксатор представлены в виде шпильки.
Для изготовления рукоятки необходимо соединить две пластины вместе, но их толщина должна быть не менее 4 мм. Ручка закрепляется на ось, поэтому ее также нужно выполнять с запасом 5-10 мм с каждой стороны.
Как изготовлена ручка, можно начать полностью собирать инструмент. Основание нужно хорошо зафиксировать, на ось прикрепляется одна пластина, вторая на главный шкив. Гайка, имеющаяся на основание фиксируется шпилька фиксатора. Шкив необходимо закрепить на оси и закрепить болтом.

После полной сборки, инструмент нужно его испытать. Для этого потребуется поставить трубу в начальное положение, зафиксировать ее. Затем прижать к шкиву и вкрутить фиксатор.
Сделанный своими руками трубогиб подойдет для использования в быту и будет не заменим в некоторых случаях. При сборке этого инструмента важно действовать четко по инструкции, чтобы изделия получилось правильным и пригодным для использования.

Используя данное устройство можно будет построить навес или теплицу, а также проложить газопровод или трубопровод. Пользуясь этим устройством можно согнуть трубу по нужным углом, причем место сгиба будет иметь такие же прочностные характеристики как и на прямом участке трубы.

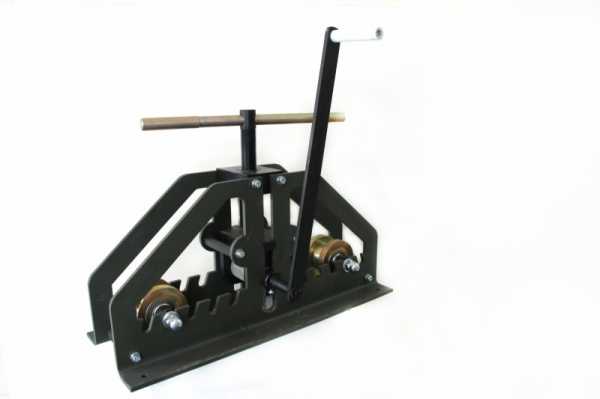

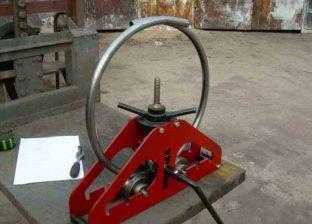

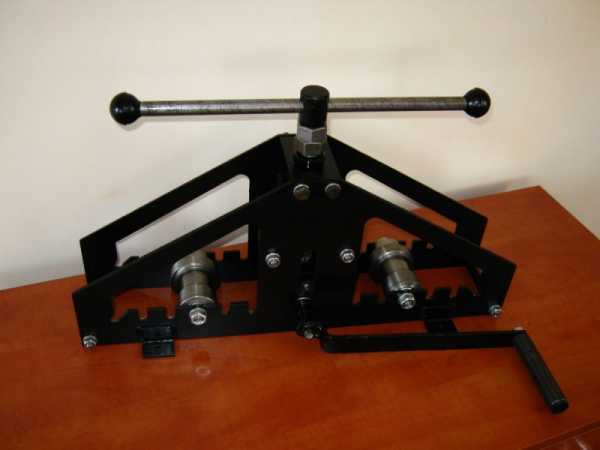

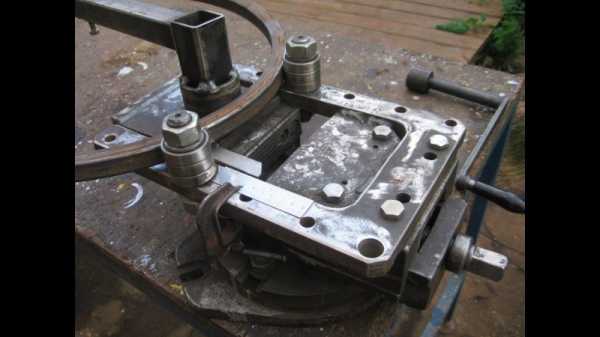

Фото современных трубогибов

Также рекомендуем посетить:
zdesinstrument.ru
Ручные механические трубогибы: как сделать, инструкция
Очень часто, при прокладке трубопроводов, случаются ситуации, когда труба должна пройти не прямо, а обогнуть препятствие или сделать поворот. Если с пластиковыми и металлопластиковыми трубами это проблем не вызывает, то металлическую трубу «голыми» руками не согнешь.

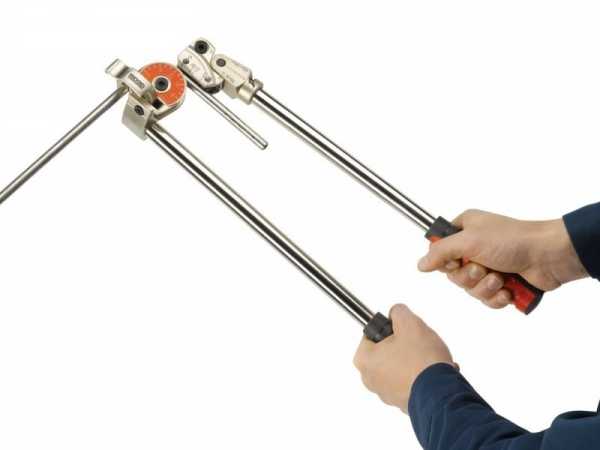

Ручной трубогиб
К тому же нужно учитывать, что на изгибе не должно произойти сужение внутреннего диаметра и не должны возникнуть складки, препятствующие свободному прохождению жидкости. Так что гнуть трубу «через колено» тоже не вариант.

Если все же вы столкнулись с ситуацией, когда металлическую трубу нужно согнуть под тем или иным углом, в бытовых условиях придется использовать для этого механический трубогибочный станок.
Cодержание статьи
Что такое трубогиб?
Трубогибочный станок выполняет очень важную функцию при прокладке коммуникаций. Каждый, кому приходилось выполнять монтаж водопровода или канализации, особенно с нуля, понимает, с каким количеством проблем можно столкнуться. Эта работа требует не только определенных знаний и навыков, но и дополнительного оборудования.
Можно, конечно, решить проблему прохождения сложных участков (точки пересечения коммуникаций, углы, неровности стен, прочие препятствия) методом порезки труб на небольшие части, а затем их соединения с помощью фитингов или сварки.

Трубогиб – это механизм для гибки металлических труб
Но ни один стык не может обеспечить надежности и прочности цельнометаллической трубы. Не говоря уже о том, что порезка и соединение отрезков потребует большого количества дополнительных средств и времени.
Роликовый трубогибочный станок позволяет выполнить загиб любой сложности под любым углом за несколько минут без особых усилий.
Отметим, что трубогибы на строительном рынке представлены широким модельным рядом.

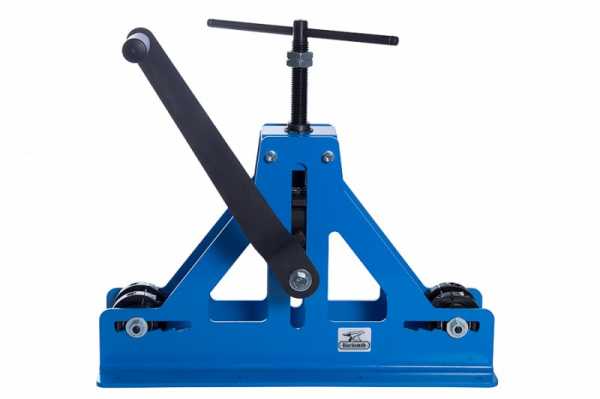

Вы можете выбрать вариант от новейших импортных образцов, типа Blacksmith M07, MTB10, Stalex MY 22 TG до более дешевых отечественных вариантов типа тр 068 1000. К тому же механический трубогибочный станок можно изготовить самостоятельно.
Трубогибы фирмы Blacksmith моделей типа M07 и MTB10 с маркировкой TG и гидравлическим универсальны и могут использоваться как для круглых труб, так и для аналогичных изделий с квадратным сечением.
Более дешевые и простые модели, типа Stalex MY 22 TG с пружинным приводом обычно используют для придания загнутой формы металлопластиковым трубам.

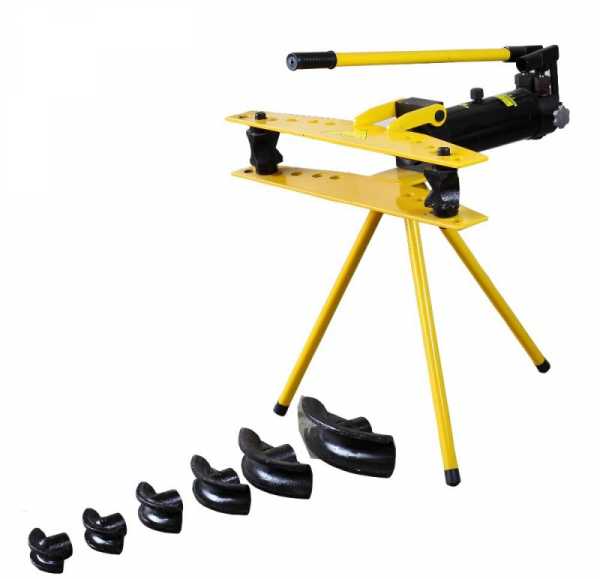

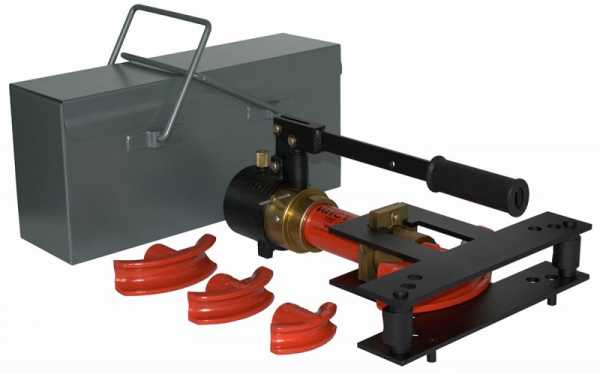

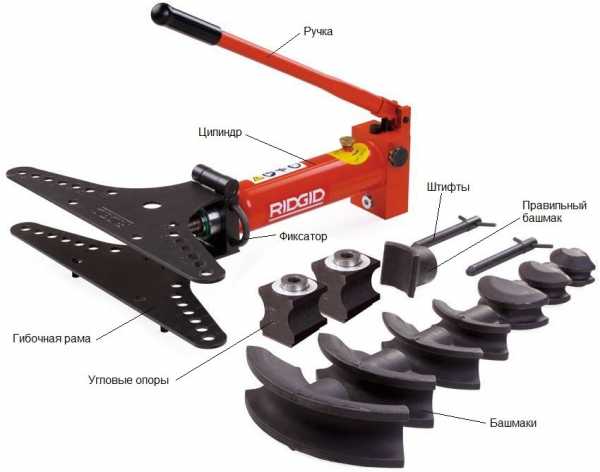

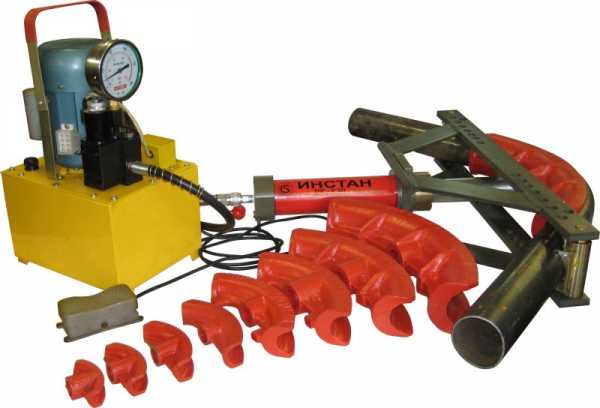

Из чего состоит комплект ручного гидравлического трубогиба
Работа по прокладке трубопровода, при наличии трубогиба, выполняется гораздо быстрее и требует меньших усилий. Гнуть трубу вручную очень тяжело, а о сохранении нужного угла загиба не может быть и речи.
Как работает станок?
Принцип работы и конструкция трубогиба просты до элементарности. В нижней части станка находятся валы, или ролики, на которые укладывается труба. Сверху находится механический, электрический или гидравлический привод, который приводит в действие пластину или, верхний вал.
Именно положением верхнего и нижнего валов регулируется радиус и угол изгиба арматуры.
Чем ближе находятся друг к другу нижние валы – держатели, тем больше будет радиус и меньше угол загиба.

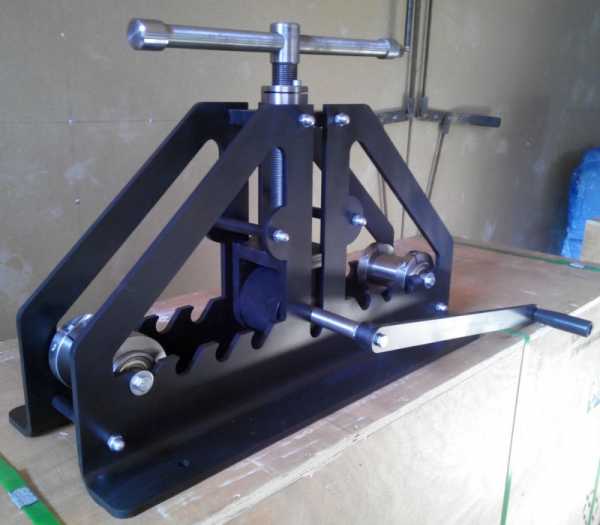

Процесс гибки профильной трубы
При сближении нижних роликов, радиус загиба будет уменьшаться, а угол увеличиваться.
Виды трубогибов
Общий принцип работы таких устройств одинаков. Однако прослеживаются некоторые особенности, исходя из приводов.
Пружинный трубогиб – наиболее простой механизм. Однако использоваться он может только в случае работы с профилем диаметром до 40 мм. Он состоит из одного вала, пружины и ручки. Труба закладывается в паз и гнется с помощью нажима на нее. Работа с таким устройством требует определенных навыков и немалой силы. К ним относится трубогиб Stalex MY 22 TG.
Если рассматривать станок с ручным приводом, к примеру трубогиб ручной тр 1, то работает он следующим образом: верхний давящий ролик приводится в действие с помощью механического привода. Чаще всего это вращение ручки. Вал начинает вращаться с небольшим нажимом на трубу, которая постепенно продвигается и прогибается. За следующим проходом трубы по валам давление на нее увеличивается. Арматура проходит между валами трубогиба до получения нужной формы. Такое устройство может использоваться для труб любой формы и диаметра 20 мм, 40 мм и выше. К ним относится ручной трубогиб российский тр 068 1000, Blacksmith m07, MTB10 – 40, а так же некоторые модели Stalex выше 22, к примеру, НВ 40.

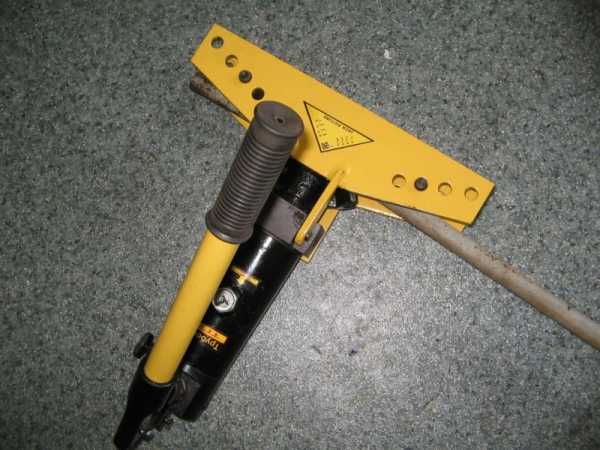

Гидравлический привод трубогиба представляет собой домкрат, который, нажимая на трубу, гнет ее без вращения и перемещения. Эта модель более дорогая, но намного проще в использовании. К тому же гидравлический привод позволяет контролировать угол и радиус изгиба. Такие устройства производят как отечественные заводы, так и зарубежные фирмы Blacksmith модели выше m07 и Stalex кроме вышеупомянутых MY 22 и НВ 40.

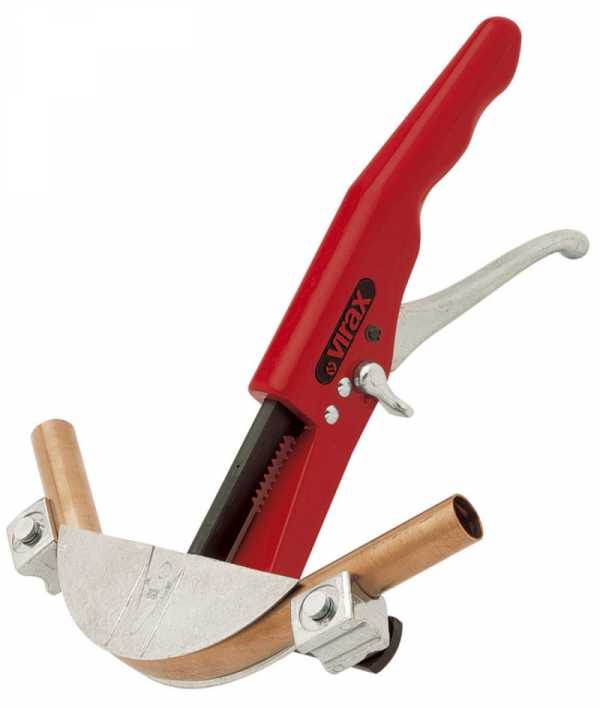

Рычажный станок позволяет производить загиб тонкостенных труб углом до 180º.
Арбалетный используют для загиба тонкостенных труб из цветных металлов. Позволяет делать загибы до 90º.
Цены трубогибов будут возрастать от первого пункта к третьему.
Виды ручных трубогибов
Но стоит помнить, что цена станка обратно пропорциональна простоте работы на нем, возможности установить конкретный радиус и угол изделия.
Станок для гибки труб, исходя из формы закладываемой арматуры, бывает трех видов:
трубогиб для круглой трубы. К ним относятся модели типа Stalex 22 и НВ 40. Особенность такого приспособления в том, что желоб на валах для прокладки трубы выполнен в форме полумесяца. Это позволяет не деформировать сечение трубы при ее загибе;
трубогиб для труб с прямоугольным сечением. В таких моделях желоб имеет углы для укладки профильной арматуры;
универсальный. Такой станок имеет либо съемные, либо раздвижные желоба. К ним относится трубогиб ручной универсальный mb32 25, 22. Универсальной можно назвать и модель Stalex НВ 40.

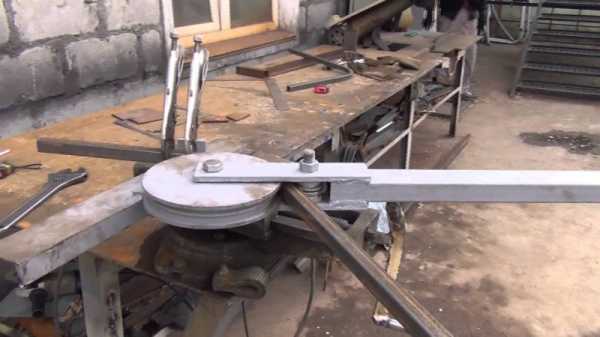

Как сделать трубогиб своими руками?
Цены трубогибов хоть и не заоблачные, но все же приобрести его может позволить себе далеко не каждый. Особенно в том случае, когда устройство нужно вам на один – два раза в году, а не на каждый день.

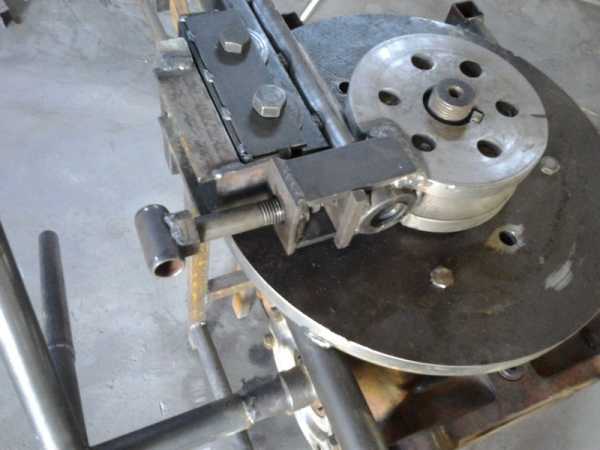

Самодельный ручной трубогиб
Трубогиб, как уже говорилось, устройство достаточно не сложное, поэтому может быть изготовлено своими руками из подручных материалов.
Самый простой способ механического станка для тонкостенных круглых труб – две доски, между которыми устанавливаются валы. Под нижние нужно сделать горизонтальные прорези для регулировки радиуса загиба. Верхний вал ставится в вертикальные прорези.
К нему крепится сверху давящий винт, а сбоку – поворотная ручка. После закладки трубы между валами, винтом прижимается верхний вал и ручкой проворачивается. И так постепенно, поджимая и продвигая трубу по валам, вы получите нужный радиус загиба.
Гидравлический станок так же можно сделать в домашних условиях. Для этого может быть использован автомобильный домкрат или лебедка.
Как сделать ручной трубогиб для профильных труб своими руками? (видео)
trubypro.ru
Трубогиб для профильной трубы своими руками: способы изготовления
Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб – это приспособление, с помощью которого можно изогнуть трубу под нужным углом
Основная информация о трубогибах
Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.
Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

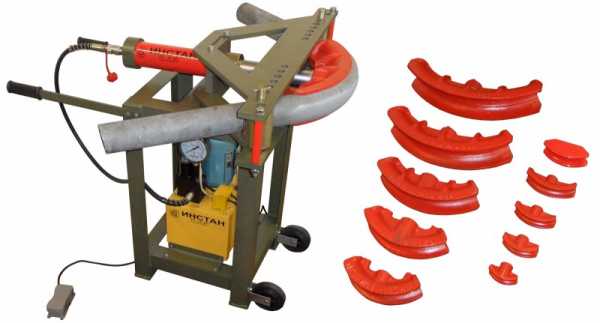

Устройство трубогиба с башмаками для различных углов сгибания труб
Какие существуют виды трубогибов
Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.
Классификация по типу привода
Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

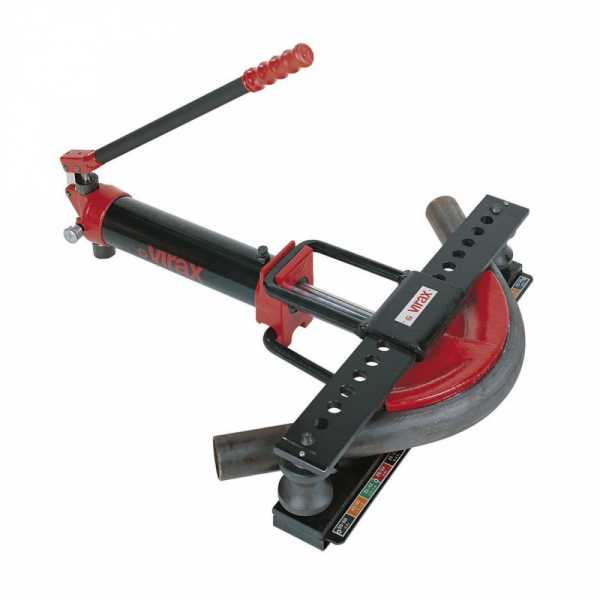

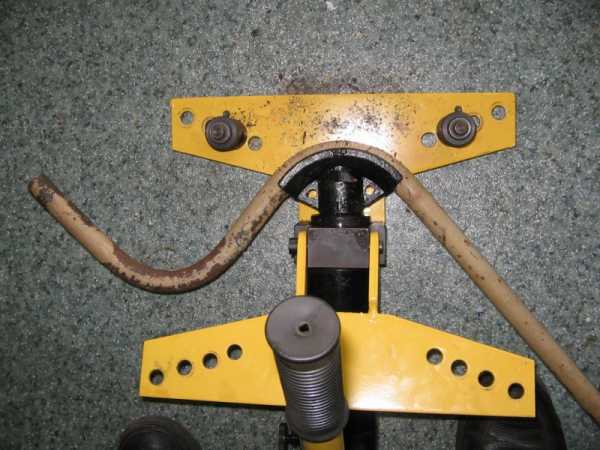

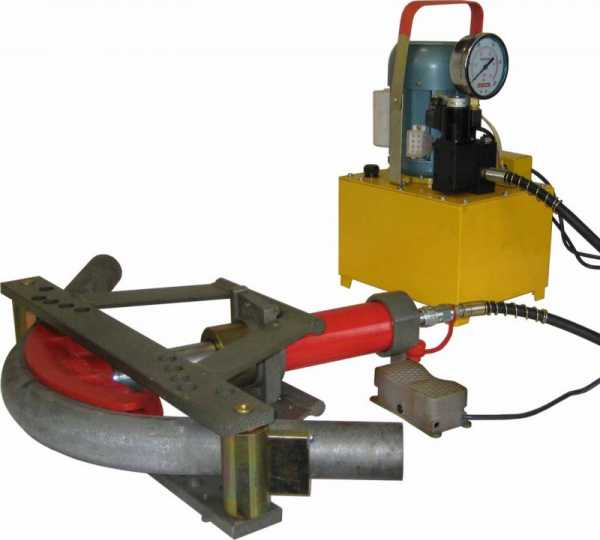

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

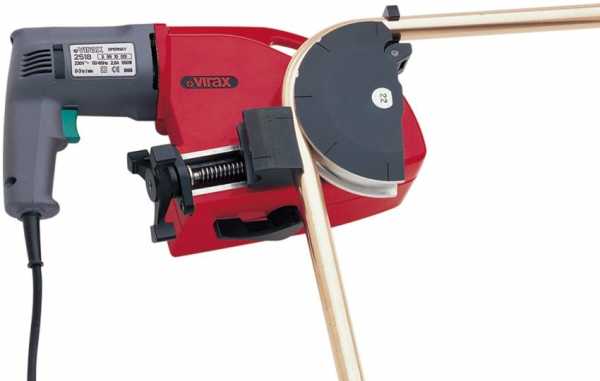

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

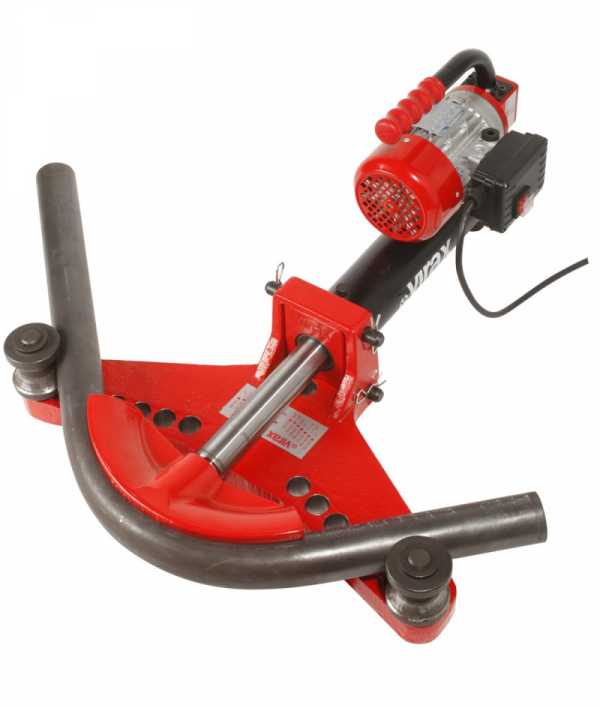

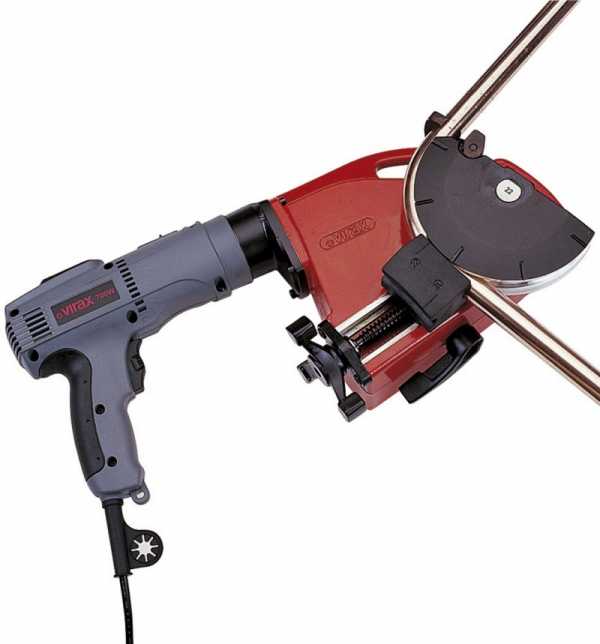

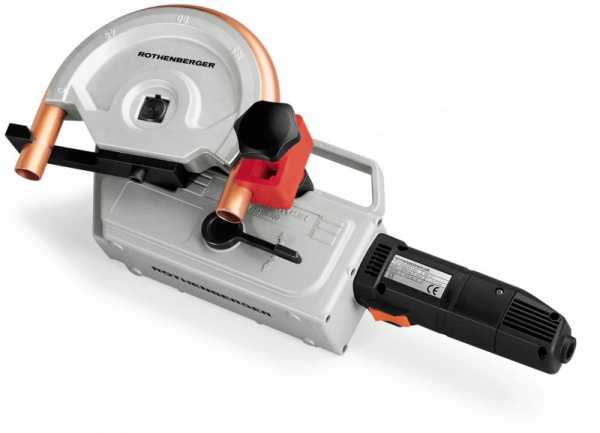

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°
Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

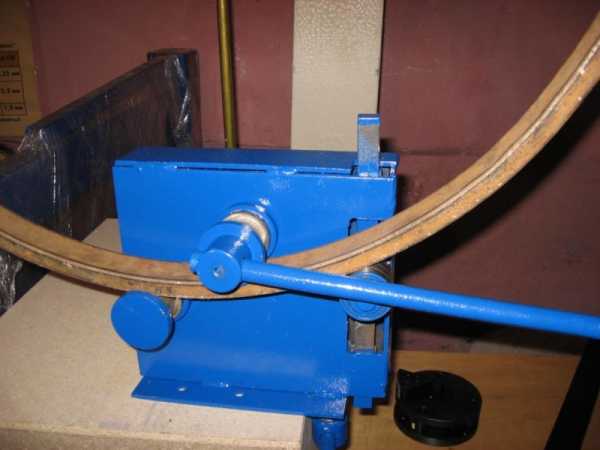

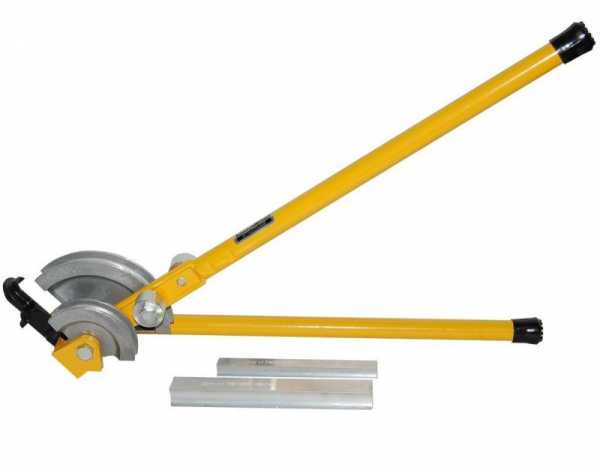

Ручной инструмент для сгибания прямоугольного профиля и стальных труб
Классификация по способу изгиба трубы
Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.
Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента
Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

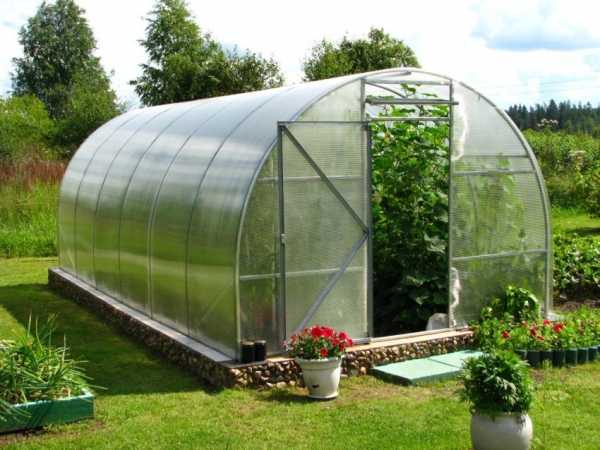

Один из вариантов применения согнутого профиля — обустройство теплицы
Как изготовить простейший ручной трубогиб для профильной трубы своими руками
Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.
Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.
Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

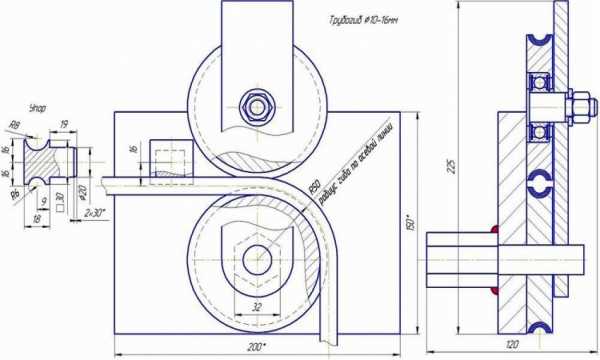

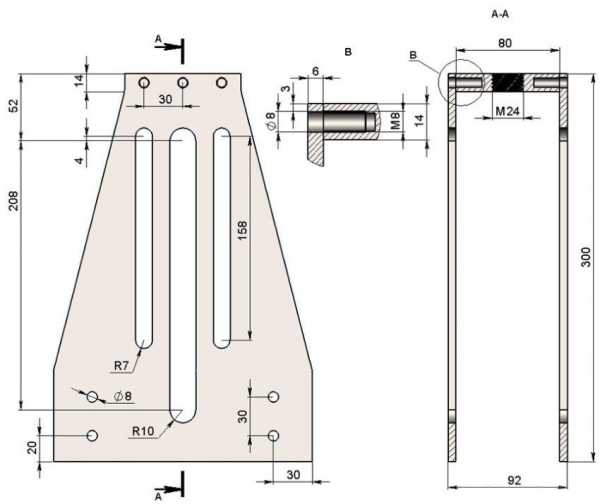

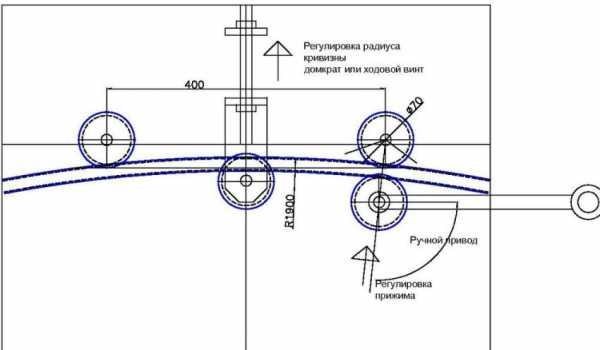

Чертеж с размерами для изготовления трубогиба своими руками
Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

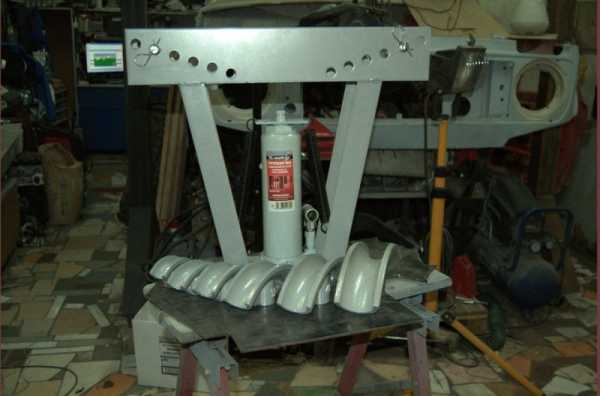

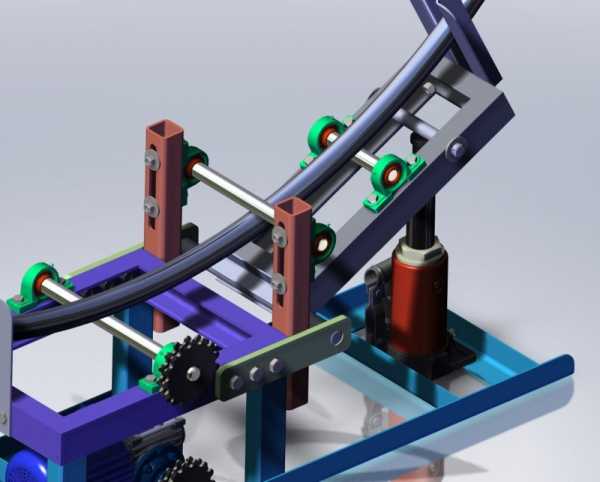

Изготовление самодельного гидравлического трубогиба
Если вы решили изготовить настоящий гидравлический трубогиб, вам нужно обзавестись домкратом с гидравлическим приводом, швеллером, двумя роликами и башмаком. Кроме того, понадобится несколько металлических пластин из стали более 3 мм толщиной.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата
Из швеллера с помощью сварочного аппарата создают прямоугольную конструкцию, высота которой совпадает с высотой полностью выдвинутого домкрата. Его устанавливают на жесткое основание и надежно закрепляют металлическими пластинами.
Домкрат нужно выбирать грузоподъемностью не менее 5 тонн. Он призван выполнять роль толкателя. Главной задачей здесь является поиск самых подходящих роликов. Сложность в том, что только при максимально точном обхвате трубы роликами может получиться действительно качественный изгиб. Если подыскать разные ролики и сделать их съемными, то можно будет гнуть трубы различного сечения и диаметра.

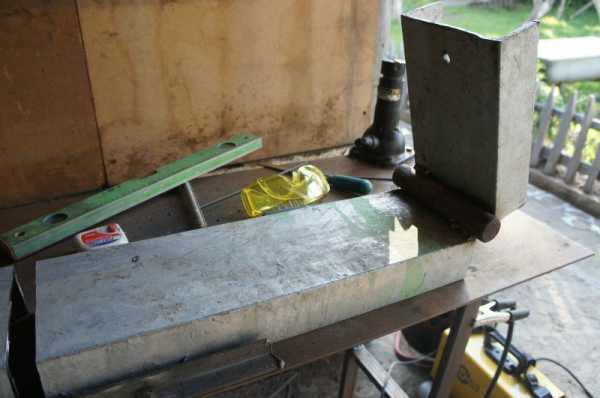

Пример устройства для сгибания металлических труб, созданного своими руками
Преимуществами гидравлического, сооруженного своими руками трубогиба для профильной трубы, являются: простота изготовления, доступность и низкая стоимость домкрата и деталей. Такое устройство позволяет с высоким качеством сгибать любые профильные и круглые трубы в холодном состоянии.

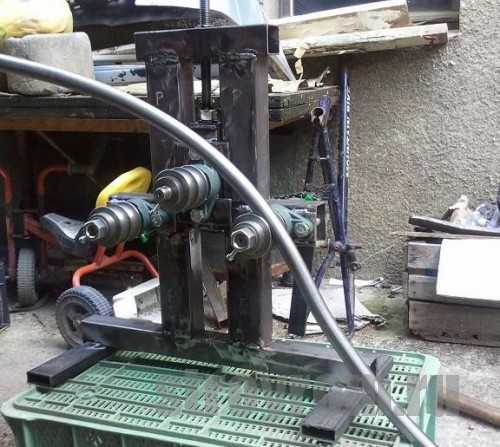

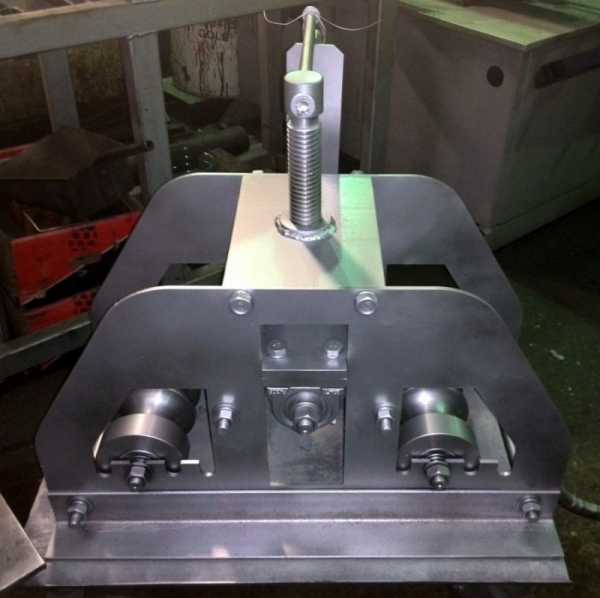

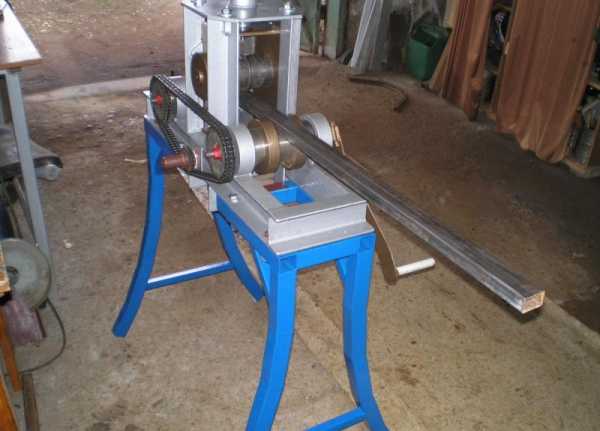

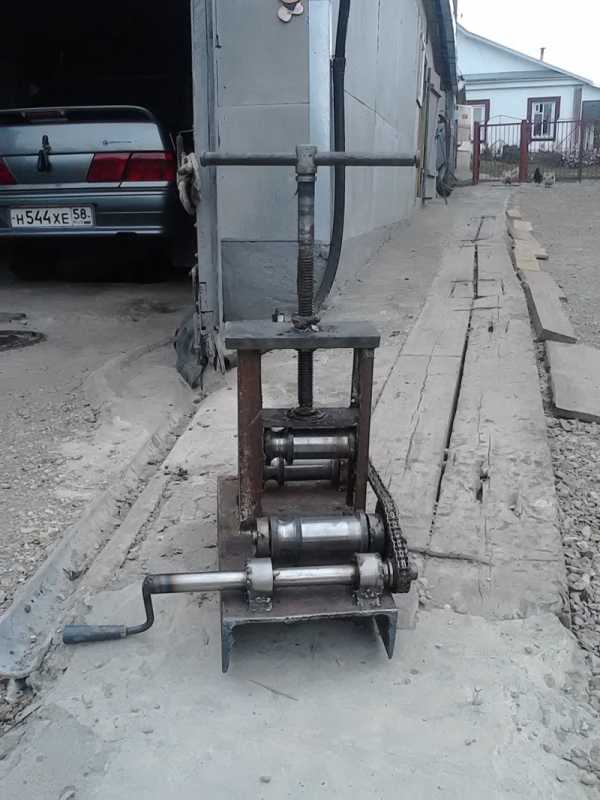

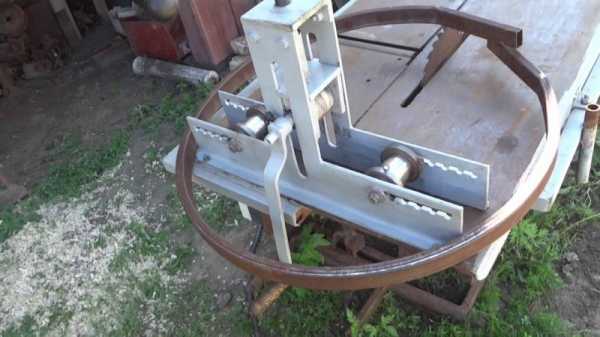

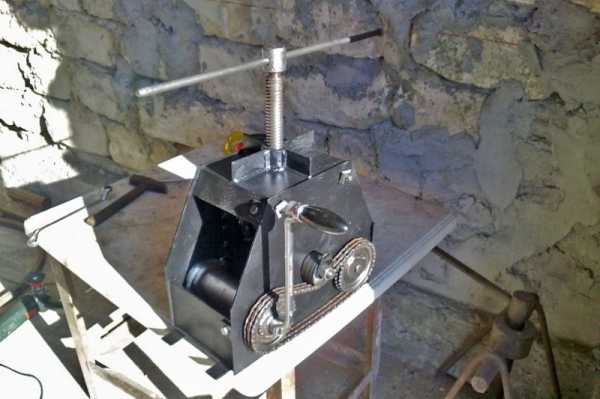

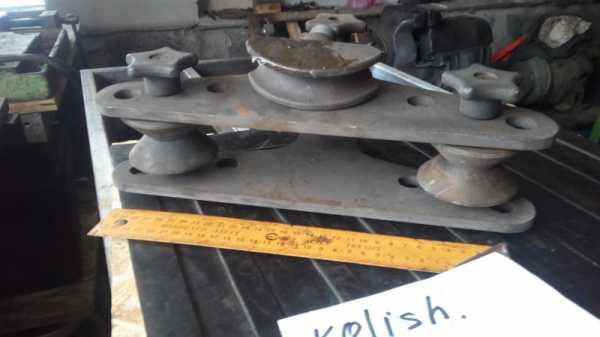

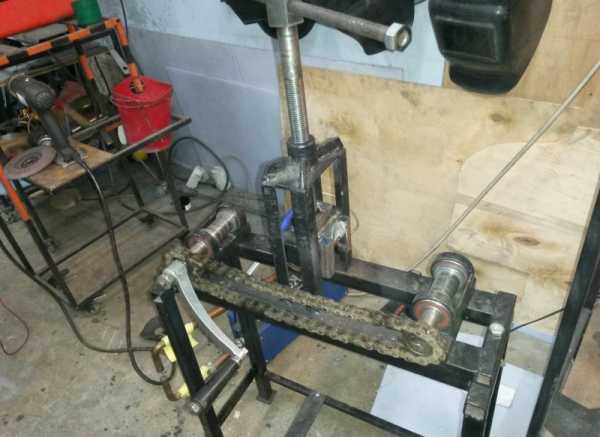

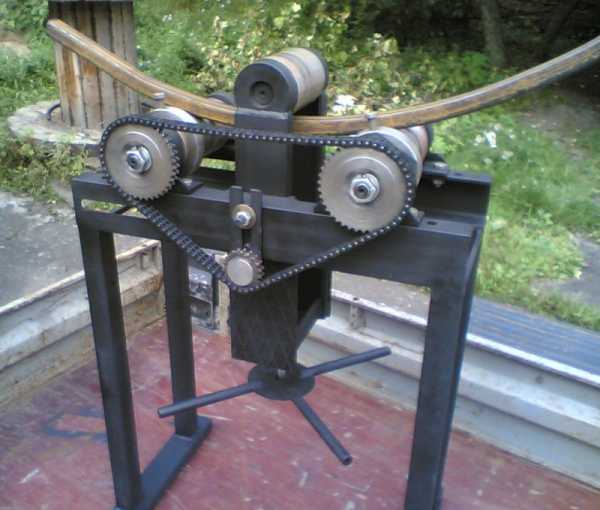

Как самостоятельно сделать прокатный трубогиб

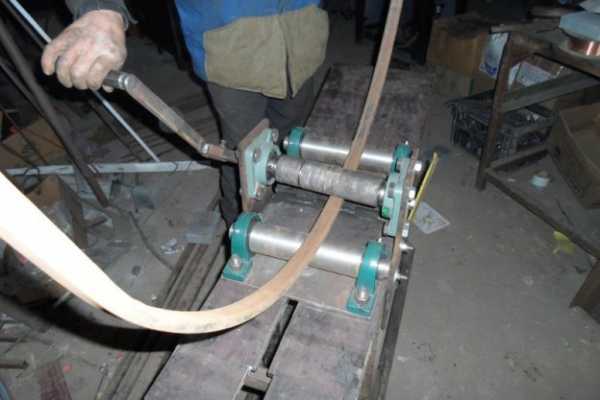

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

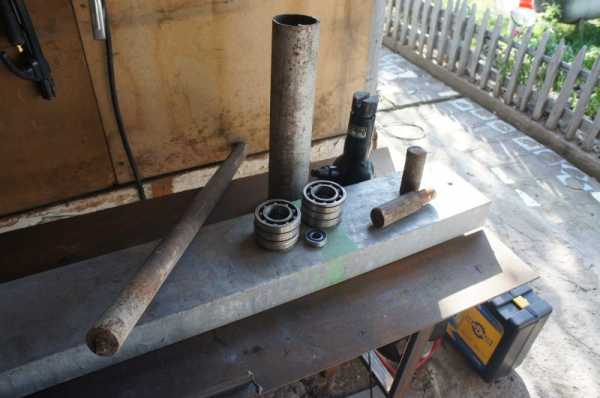

Для изготовления такого устройства необходимо:
выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;
Шаг 2: изготовление корпуса винтового механизма
подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

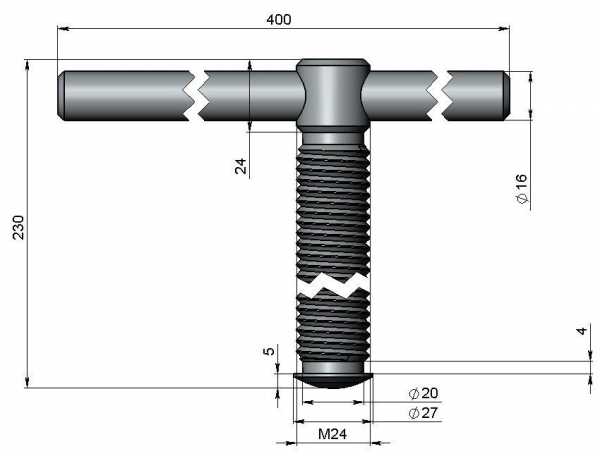

Шаг 3: создание винта со стандартной нарезной резьбой
все детали скрепить между собой при помощи сварочного аппарата;

полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;
Шаг 4: изготовление поворотной ручки центрального ведущего ролика
монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

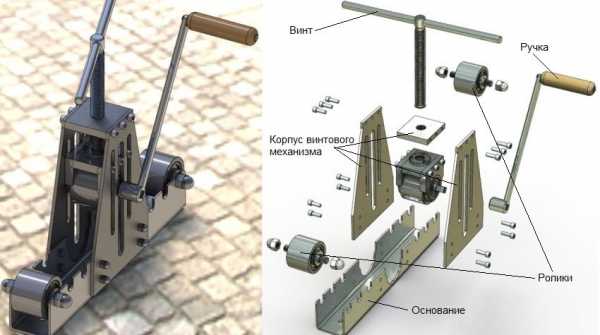

Шаг 5: сборка всех деталей самодельного прокатного трубогиба
Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.
