Конструктивные особенности

Название произошло от английского слова «sandwich» или «многослойный». Система получила распространенность из-за простоты монтажа и небольшого веса. Застройщики получили возможность сборки своими руками. В том, как это сделать правильно, можно разобраться, изучив рекомендации.

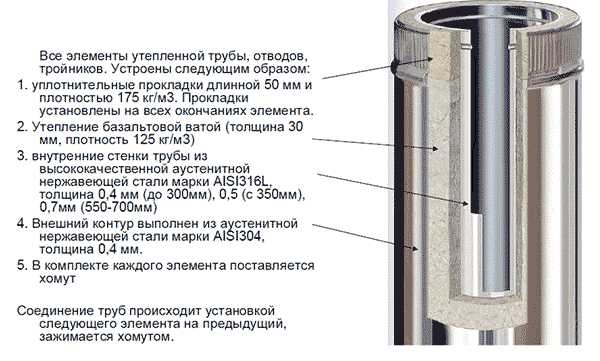

Устройство сэндвич-дымохода

В конструкцию входят две трубы большого и малого диаметров, между которыми распределен утеплитель для изоляции от воздействия механических повреждений и температур. И наружная, и внутренняя собираются из листов нержавеющей стали, соединенной в аргоновой среде плазменной сваркой. Таким методом получаются швы, близкие по структурным характеристикам к свойствам стали. Посередине прокладывают утеплитель, негорючую каменную вату.

На толщину теплоизолятора влияет несколько факторов:

• разница наружного и внутреннего диаметров;
• температурный диапазон во время эксплуатации;
• размер выходного отверстия отопительной печи.

Сэндвичи изготавливают из разных видов стали: оцинкованной и нержавеющей. Отличаться могут диаметром внешней трубы и толщиной теплоизоляции. Нельзя использовать в разных отопительных печах одинаковые по характеристикам трубы. Поэтому выбор делается в зависимости от характеристик мощности и температуры.

Сборка сэндвича может быть сделана разными способами:

• Монтаж при помощи помощью гофрированных краев. Плюсом является легкость сборки, но в этом случае необходимо герметизировать швы, что значительно увеличивает стоимость.
• Соединение раструбами. Главное достоинство это высокий уровень герметичности, достигаемый при установке. Минус – это сложный монтаж из-за высокой точности подгона деталей.
• Монтаж гофрированными краями. Достоинством считается легкость сборки, а недостатком увеличение стоимости из-за герметизации швов дорогим герметиком.
• Соединение раструбами. Главное достоинство – это высокий уровень герметичности, достигаемый при установке. Минусом является сложный монтаж из-за высокой точности подгона деталей.

Минимальный срок службы правильно смонтированного дымохода около 15 лет, но при регулярных чистках и отсутствию перегрузок на предельных температурах эксплуатация может продлиться значительно дольше.

Плюсы и минусы использования дымоходов

Простота возведения в небольшой вес позволяют устанавливать системы выведения дыма в любом доме. Поскольку выбор дымохода — это очень ответственная часть застройки, нужно внимательно изучить все стороны до его окончания. Сэндвич трубы, используемые в установке дымохода, имеют плюсы и минусы:

• В процессе дымоотведения идет значительный нагрев только внутренней части. Внешняя труба остается холодной или умеренно теплой из-за изоляции каменной ватой. Благодаря этому сокращается возможность получения ожогов и возгораний.
• Быстрый прогрев утепленной трубы увеличивает тягу.
• На гладкой стальной поверхности сажа оседает реже, чем на кирпичной или керамической. Легкость дымоотведения не способствует скоплению конденсата, продукты горения не входят в реакцию с водой.
• Многослойность обеспечивает защитные функции. Внешний слой защищает внутреннюю трубу от механических повреждений, а сам изолирован от воздействия высоких температур.
• На внешней трубе возможно незначительное образование конденсата.
• Вес дымохода значительно легче кирпичного, возможна установка без устройства дополнительного фундамента.

Недостатком является возможность частичной разгерметизации швов спустя примерно 10 лет работы.

Сэндвич-дымоход, выведенный через стену с фиксирующей растяжкой на крыше

Порядок расчета

Для определения диаметра трубы сэндвича необходимо заранее знать условия, в которых будет осуществляться эксплуатация. По размерам площади отапливаемого помещения подбирается подходящая по производительности печь. Чтобы отопить 10 кв.м. нужен 1 кВт мощности, соответственно, для комнаты 50 кв. метров подойдет печь мощностью 5 кВт.

От вида котла отопления и используемого топлива зависит температура выходящего дыма. Чем больше градусов в дымоходе, тем сильнее происходит его нагрев. Соотношение высоты температуры и вида отопительного прибора наглядно показывает таблица.

Температура дыма в разных котлах:

Вид котла отопления	Температура дыма, С
Печь-камин	350-650
Банная печь	400-700
Пиролизный котел	160-250
Пеллетный котел	120-250
Газовый котел	120-200
Дизельный котел	150-250
Котел на угле	500-700

В сэндвич-дымоходе сильнее всего нагревается внутренняя труба, поэтому прежде всего выбирают ее диаметр. Чем мощнее печь, тем шире он должен быть. С увеличением мощности нужно увеличивать и внутреннее отверстие. Расчет по мощности можно посмотреть в таблице:

Средние значения соотношения мощности котла и сечения дымохода:

Мощность котла, кВт	Сечение дымохода, мм	S выходного диаметра, кв. мм	Диаметр трубы
менее 3,5	140 х 140	19 600	158
3,5 – 5,2	140 х 200	28 000	189
5,2 — 7	140 х 270	37 800	220

Для открытых топок дымовой канал должен превышать 1/100 от объёма котла. В закрытых котлах, где воздух в топку проходит из нижнего поддувала, внутренняя площадь выходного сечения дымохода должна превышать размеры подающего отверстия. Если диаметр превышает расчетный в полтора раза и более, то сила тяги падает, а внутри дымохода образуются завихрения.

Устройство слоев в сэндвичах позволяет изолировать внешнюю трубу от воздействия высоких температур, технические характеристики препятствует образованию конденсата. Каменная вата негорюча, ее толщина зависит от температуры выходящих дымов от 25 мм при 60 С до 100 мм при 600 С.

Расчет высоты дымохода

Для безопасной эксплуатации и вывода продуктов горения за пределы жилой зоны высота трубы должна превышать 5 метров. В противном случае эксплуатация становится небезопасной из-за нарушения тяги и задымления жилой зоны. Наиболее распространенная высота составляет 5-10 метров.

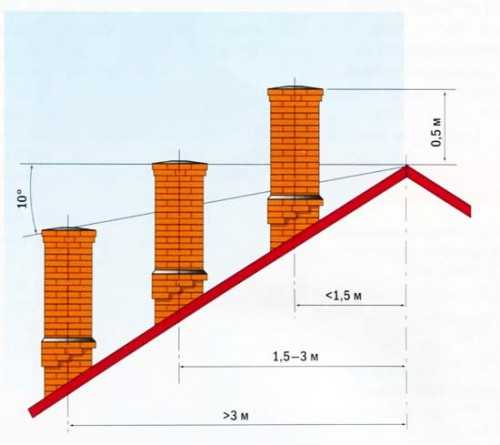

На скатных крышах размеры превышающей конек сэндвич-трубы для дымохода должны возвышаться не менее, чем на 0,5м, если ось трубы расположена на расстоянии в полтора метра и меньше от самой высокой точки. Если расстояние составляет 1,5 – 3 метра, то верхняя точка трубы должна находиться на одном уровне с коньком. Если ось трубы расположена дальше трех метров, то верхняя точка трубы должна быть опущена от конька на 10 градусов.

Допустимая высота дымохода

Для установки на плоских крышах учитывается общий минимальный размер сэндвич трубы, равный 500см. Расположение верхней точки дымохода должно составлять 0,5 – 1,5 м. Допускается сделать дымоотводы с превышением указанной высоты на 10-30см при условии обязательной установки закрепляющих растяжек.

Критерии выбора

Для разных котлов отопления необходимо индивидуально подбирать тип высоколегированной нержавеющей стали сэндвич-дымохода. Продукты горения, накапливающиеся в трубе, могут содержать химически активные вещества:

• сера;
• серная кислота;
• соляная кислота.

Температура отходящих дымов может значительно отличаться при использовании разных видов топлива. Все показатели отличаются по уровню воздействия на разные марки стали. Наиболее распространенные из них:

• AISI Высоколегированный стальной сплав нержавеющей стали, стабилизированной титаном. Предельная температура использования 800 С. В среде, содержащей серу, подвергается коррозии.
• AISI Стальной сплав высоколегированной нержавеющей стали, стабилизированный молибденом. Отличается устойчивостью к кислоте, не коррозирует, устойчив к воздействиям агрессивных веществ.
• AISI Жаропрочный стальной сплав с повышенным содержанием хрома и никеля. Применяется при повышенных температурах до 1000С. Использование при 600С негативно сказывается на структуре и приводит к хрупкости.
• AISI 409, AISI Плохо сопротивляется воздействию высоких температур и имеет низкую устойчивость к кислоте. Эта марка чаще других используется при изготовлении бюджетных моделей.

Детали сэндвич-дымохода

У неспециалиста отсутствует возможность определения марки стали визуальным путем. Единственным возможным способом проверки будет использование магнита. Сплав низкого качества будет его притягивать, а высоколегированный нет.

Хороший утеплитель обеспечивает изоляцию от воздействия высокой температуры и возгорания, поэтому стоит выбирать проверенных производителей. Такими являются Paroc, Isproc и Rockwool. Каменная вата используется при температуре до 600С. Толщина утеплителя составляет 25-50 мм и зависит от температуры восходящих дымов, показатели которой различаются исходя из вида используемого топлива. В дымоходах, выведенных на улицу, слой утеплителя должен быть максимальным.

Сборка сэндвич-дымохода своими руками

Дымоход можно установить, не имея опыта в стройке. До начала монтажа необходимо выбрать тип сборки:

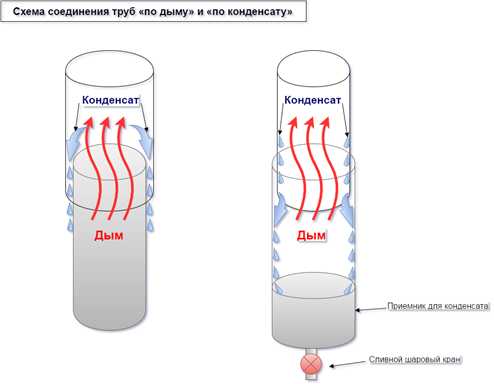

• По дыму, когда нижние секции встают внутрь верхних. Для легких печей и каминов из чугуна.
• По конденсату, где в нижний элемент вставляется идущий выше. Применяется в газовых котлах.

Варианты сборки дымохода

Монтаж через кровлю начинается с отопительного прибора. Стены за дымоходом изолируются силикатом кальция или минеритом. Порядок сборки следующий:

1. Нижний элемент из-за воздействия высоких температур устанавливается из оцинкованной стали и после соединения с котлом для предупреждения нагрева закрывается хомутом.
2. Производится сборка звеньев, начиная с того, которое имеет меньший диаметр. На этом шаге важно проконтролировать отсутствие препятствий для отхождения конденсата. Трубы внутри помещения собираются верхней трубой наружу, а со стороны улицы сборка проходит, монтируя верхнюю трубу внутрь.
3. Соединяются наружные и внутренние трубы. Стык усиливается при помощи обмотки цинковым хомутом и затягивается.
4. Готовая дымовая труба герметизируется составом, выдерживающим 1000С.

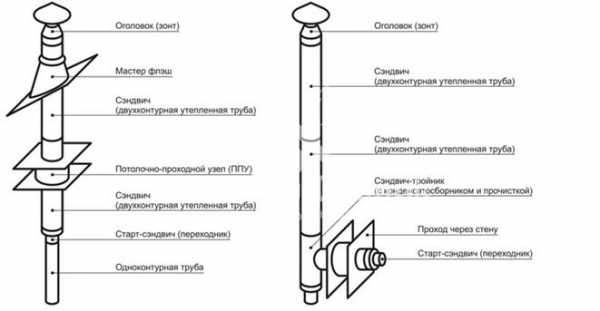

Схема сборки дымохода

При прохождении перекрытий особая роль уделяется противопожарной безопасности. Для трубы должно быть подготовлено отверстие 70 х 70 и заполнено негорючей базальтовой ватой. При прохождении через кровлю специальными элементами типа мастер флэш герметизируются места стыков с дымоходом.

При сборке по стене дома устраивается и укрепляется деревянными брусками отверстие в месте перехода на улицу. Сначала монтируется кронштейн, а после него тройник. Стена закрывается сначала фанерой, потом асбестом и металлическим листом, который покрывается лаком для защиты от ржавчины.

Инструменты и инвентарь

Чтобы собрать качественный дымоход, нужно подготовить необходимые инструменты и материалы:

• комплект труб для сборки с комплектующими для кровли;
• защитный зонт от осадков для монтажа на крыше;
• стартовая труба из нержавеющей стали;
• жароустойчивый силиконовый герметик;
• опорный кронштейн;
• хомуты;
• каменная вата, усиленная фольгой;
• минерит или силикат кальция для изоляции стен;
• лист металла;
• пила болгарка;
• дрель и дюбеля;
• шуруповерт;
• молоток;
• защитное снаряжение.

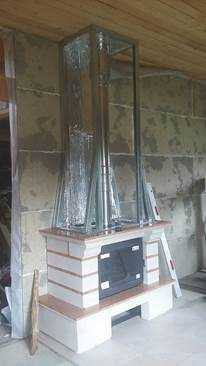

Собранный сэндвич-дымоход перед изолированной стеной

Рекомендации по эксплуатации дымоходов из сэндвич труб

После окончания работ по сборке необходимо растопить печь. Это необходимо для проверки общей герметичности конструкции и отсутствия перегрева отдельных элементов.

В период начала эксплуатации системы возможно появление дыма и запаха. Когда прогорят остатки масла, загрязнений и силиконовых герметиков на трубах, подобные явления пропадут.

В процессе эксплуатации внутри труб скапливается сажа. С течением времени это приводит к уменьшению диаметра дымохода. Чтобы не произошло возгорания необходимо прочищать трубы дважды за сезон отопления. Запрещается чистить дымоход с использованием бытовой химии.

Сборка сэндвич-дымохода под силу даже непрофессионалам. Результат зависит от качества материала и соблюдения инструкций. Дымоход, правильно собранный своими руками из сэндвич труб, прослужит долгие годы.

znatoktepla.ru

Сэндвич-труба для дымохода

Дымоход — неотъемлемая часть любой печи или отопительного котла. Сейчас для устройства дымоходов предлагаются различные материалы. Один из них— так называемые сэндвич-трубы. Что это такое, чем они хороши и как установить дымоход из сэндвич- труб самостоятельно?

Что такое сэндвич-труба

Сэндвич-трубы называются так потому, что в разрезе они выглядят как многослойный бутерброд. Они состоят из нескольких частей:

• внутреннего контура, по которому выходят из печи продукты горения, он изготовлен из жаропрочной нержавеющей стали, латуни или меди,
• слоя утеплителя — базальтового волокна или пенополиуретана, в зависимости от предназначения трубы утеплитель может быть разной толщины,
• наружного защитного слоя из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее, чем металлические, поэтому под них необходимо устроить основание. При этом керамические варианты более долговечны — их срок службы составляет 25-30 лет, тогда как уметаллических  — около 15, а иногда и меньше. Керамический сэндвич представляет собой трубу из жаростойкой керамики, которая снаружи оборачивается утепляющими матами. Наружная оболочка сделана из керамзитобетона или пенобетона.

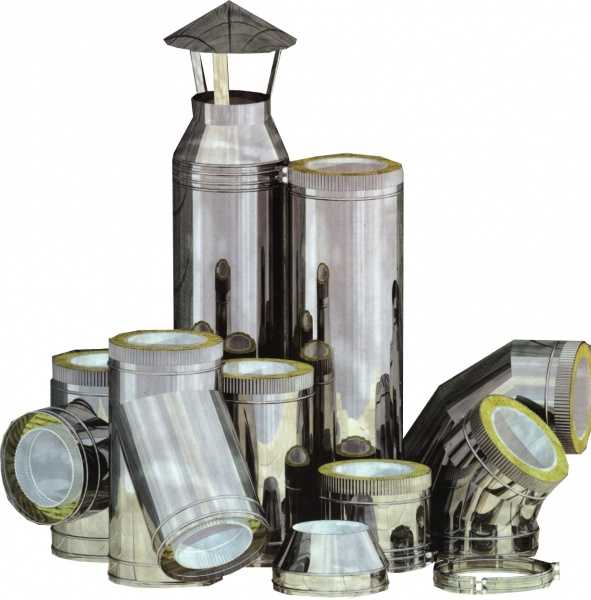

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собирают дымоходы необходимой длины и формы. Длина одного модуля — около 1 м. Соединяются они между собой точно так же, как канализационные трубы: один конец каждого модуля имеет расширение, а другой сужен.

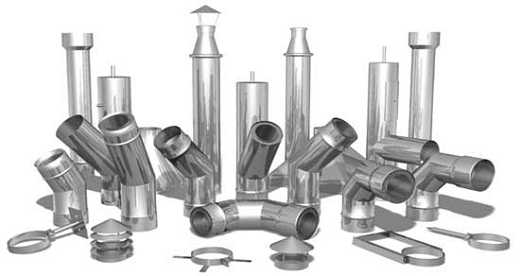

Кроме прямых цилиндрических модулей в комплект входят и другие элементы:

• тройники для соединения с вертикальным участком,
• крепежные элементы,
• узлы для отвода конденсата,
• отводы для поворота канала на 90 или 45 градусов,
• узлы для прохода через перекрытия и кровлю,
• флюгеры, предотвращающие обратную тягу,
• защитные грибки,
• конусы,
• ревизия для обслуживания дымохода — утепленный тройник с дверкой, который крепится в нижней части дымохода под тройник 45 градусов.

Важно! Если отопление газовое, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что он маркируется двумя числами: внутренним и внешним диаметром. Например, внутренний диаметр дымохода 150*250  равен 150 мм, а внешний — 250 мм.

Преимущества сэндвича

Почему для дымохода стоит выбрать дымоходы сэндвич, сделанные из нержавеющей стали? Они имеют ряд важных преимуществ:

• небольшая масса,
• компактный размер,
• совместимость с разными типами отопительных приборов,
• можно устанавливать как внутри, так и снаружи дома,
• небольшое количество сажи внутри благодаря гладким стенкам,
• эстетическая привлекательность,
• пожаробезопасность — внешняя оболочка не нагревается до температур, создающих угрозу возгорания,
• устойчивость к коррозии,
• не нужно дополнительное основание,
• дымоход может быть не только прямой, но и изогнутой формы,
• возможность установки своими руками.

У этого вида дымоходов есть и свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности связана с тем, что при нагревании и охлаждении дымоход расширяется и сужается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собирать сэндвич дымоход своими руками таким образом, чтобы широкая часть внутренней трубы была направлена вверх — этот способ называется «по конденсату». Дым поднимается снизу вверх, а образующийся в трубе конденсат стекает вниз, поэтому, если собрать трубу как на картинке слева, конденсат будет задерживаться в соединениях и протекать в утеплитель. Влага в утеплителе не только уменьшает его теплоизолирующие свойства, но и при замерзании разрывает трубу, из-за чего она быстро приходит в негодность. При этом внешняя труба должна быть расположена «по дыму» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба кратчайшим путем выводится наружу, и основная ее часть находится на улице. Плюсы приставного дымохода:

• легче обслуживать,
• не занимает место внутри дома,
• нет необходимости в дополнительных узлах для прохода через перекрытия.

Если выбрана установка дымохода сэндвич внутри дома, то дымоход меньше подвергается внешним воздействиям, таким образом можно установить его в бане и на начальном отрезке перед трубой сэндвич установить бак для подогрева воды или секцию для каменки.

Важно! При любом способе монтажа дымохода между котлом или печью и сэндвич-конструкцией должна быть обычная труба без утепления, которая должна иметь две заслонки-шибера для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, для какого отопительного прибора вы делаете дымоход, располагаете вы его в здании или снаружи, есть некоторые общие правила.

• Высота дымохода должна быть не менее 5 м.
• Горизонтальные участки должны быть не длиннее 1 м. Их делают с уклоном в 3 градуса от печи или котла для стока конденсата.
• Нельзя заужать дымоход. Это значит, что внутренний диаметр труб не может быть меньше диаметра выходного отверстия печи, но может быть больше. Для соединения труб разного диаметра используют специальные переходники.
• При креплении на регулируемых кронштейнах расстояние от стены должно быть не менее 25 см.
• Кронштейны должны быть расположены не реже, чем каждые 2 м на вертикальных участках и каждый метр на горизонтальных.
• На тройники и отводы не должна приходиться нагрузка от вышележащих частей дымохода.
• Высота трубы зависит от того, насколько близко она расположена к коньку крыши. Если расстояние между дымоходом и коньком меньше 1,5 м, он должен подниматься над крышей как минимум на 0,5 м. Если расстояние от конька — 1,5-3 м, то труба дожна заканчиваться на уровне конька. Если дымоход установлен дальше 3 м от конька, то его верхняя часть должна быть на линии, которую нужно мысленно провести от конька под углом 10 градусов к горизонту, как на рисунке.

• Высота над плоской крышей — не менее 50 см, над крышей из горючего материала —от 1,2 м.
• Если кровля сделана из горючих материалов, то устанавливают дефлектор с искрогасителем.
• Если на крыше находятся какие-то надстройки или она примыкает к другому зданию, то труба должна возвышаться над ними.
• Если труба возвышается над кровлей более чем на 1,2 м, ее дополнительно фиксируют растяжками, которые прикрепляются к специальному хомуту. Другим концом растяжки крепят к неподвижным частям здания.
• Изгибов и поворотов должно быть минимальное количество — не более трех. Желательно использовать поворотные элементы с углом 45, а не 90 градусов.

Монтаж металлического сэндвич-дымохода

Монтируют сэндвич трубу для дымохода снизу вверх. На выход печи или котла надевают специальный переходник, место соединения промазывают герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после печи должен быть из обычной неутепленной трубы. Затем к нему присоединяют модуль из сэндвича. Открытый слой утеплителя закрывают заглушкой или используют специальный стартовый элемент с закрытым утеплителем. Стартовую трубу и весь отрезок до первого тройника надевают «по дыму». Если он расположен горизонтально, то делают небольшой уклон в 3 градуса от отопительного прибора, чтобы конденсат не стекал в него.

Далее собирают сэндвич для дымохода  «по конденсату». Стыки между модулями также промазывают герметиком и стягивают хомутами. При первой же топке печи и нагреве трубы герметик затвердеет и увеличит прочность соединения.

Важно! Если дымоход необходимо провести через стену или кровлю, на месте прохода не должно быть стыка двух секций. При креплении кронштейнами они также не должны располагаться на стыках модулей.

При сборке сложно хорошо соединить одновременно внутреннюю и внешнюю трубы. Тогда поступают следующим образом. Внутреннюю трубу выдвигают узким концом на 15-20 см, плотно вставляют ее в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть сдвигают вниз, чтобы получилось как можно более плотное соединение. Снаружи место соединения стягивают хомутом.

Если стена сделана из несгораемого материала, то трубу необходимо пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра. Между гильзой и стеной прокладывают базальтовый шнур, а сэндвич трубу для дымохода внутри фиксируют, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, деревянная, то при сборке дымохода сэндвич своими руками используют специальный металлический узел прохода. Для этого в стене делают квадратное отверстие такого размера, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняют базальтовой ватой, снаружи отверстие закрывают металлической пластиной или специальной декоративной розеткой. Щели герметизируют. Также выпускаются уже готовые проходные узлы с теплоизолятором (типа «сэндвич в сэндвиче»).

Металлическая пластина, которая закрывает проходной узел, должна опираться на кронштейны. На них же опирается вся вертикальная часть дымохода. В нижней ее части монтируют ревизию с краном или дверкой для отвода конденсата. Если дымоход длинный и тяжелый, то предусматривают дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делают внутри помещения, то также соблюдают необходимые зазоры между дымоходом и стенами. Через перекрытие трубу проводят также, как через стену. Проход трубы через крышу делается с помощью эластичного узла (крызы), как на фото.

Если кровля сделана из плоского материала, а не рифленого, как профлист, может быть достаточно куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от попадания влаги, а сверху — грибок. Стык между грибком и трубой герметизируют.

Заключение

Металлические сэндвич-дымоходы просты в монтаже и уходе, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной работы дымохода необходимо знать некоторые основные правила и соблюдать технологию.

bouw.ru

Как изолировать сэндвич трубы для дымохода

Называются эти трубы так потому из-за специфики трубной конструкции. Сэндвич труба включает в себя внутреннюю и внешнюю трубы, а между ними прокладывается теплоизоляционный слой.

Решая задачу того, как изолировать трубу дымохода, многими производителями при утеплении сэндвич труб применяется волокно из базальта (минеральная вата), которое по своему назначению и свойствам очень похоже на асбестовое волокно. Основные преимущества минеральной ваты – стойкое выдерживание воздействий органических веществ и самых высоких температур, это важно понимать. прежде чем утеплить трубу дымохода. Материал прекрасно подходит не только для теплоизоляции, его звукоизоляционные характеристики также весьма неплохи. Стандартная толщина утеплителя из базальтового волокна – 25 – 60 миллиметров. Внутри сэндвичные трубы для дымохода оснащены нержавеющей сталью, а внешний слой может состоять из разного рода материалов. Наиболее частые образцы внешних труб – трубы нержавеющие для дымохода, но есть и модели, в производстве которых применяется латунь, медь и другие материалы.

Соединение сэндвич трубы, которое бывает фланцевым, в виде «мостика холода», байонетным, должно быть выполнено герметично. Утепленный дымоход из сэндвич трубы имеет неоспоримые достоинства, особенно если сравнивать его с односменным дымоходом.

Среди этих плюсов выделяются следующие:

1. Конденсата в дымоходах с таким устройством практически нет.
2. Утепленные дымоходы гораздо меньше обычных накапливают сажу.
3. Такой не нуждающийся в регулярном обслуживании дымоход является гарантией долгого эксплуатационного срока и надежной работы (читайте также: «Утепление дымохода — этапы роботы»).

Не секрет, что наиболее пожароопасными домами являются дома из дерева, поэтому установка сэндвич труб для дымохода в деревянных домах является делом первостепенным.

Отличие сэндвич дымохода от дымохода из кирпича:

• дымоход из нержавейки выглядит гораздо более эстетично;
• вес сэндвич дымохода существенно меньше, чем кирпичного;
• в состав сэндвич дымохода входит огнеупорный материал.

Возводить специальный фундамент для такой конструкции совсем не нужно, соответственно, такой способ является более экономным. Более того, коррозии такие трубы не подвержены, а также они характеризуются хорошей газо- и паропроницаемостью.

Основные нормы установки сэндвич труб

1. Устанавливая такую трубу для дымохода, строго запрещено применять ее как первую трубу, то есть ту, которая находится прямо над отопительным агрегатом.
2. Для того чтобы исключить любую вероятность возгорания, нужно сделать следующее: пожароопасные сегменты сэндвич трубы (кровля, перекрытия, деревянные стены и балки) необходимо оснастить дополнительным теплоизоляционным слоем.
3. Для монтажа подобного рода характерны два принципа:
   -первый принцип, именуемый «по дыму», предусматривает наличие в системе тройника для отвода конденсата;
   -второй принцип, именуемый «по конденсату», означает, что тройник не нужен. Здесь имеется определенный порядок сборки: после тройника – «по конденсату», до тройника — «по дыму».

Процесс подготовки к монтажным работам

Дымоход должен проходить через этажи максимально безопасно, а порядок работ по установке должен быть строго регламентирован. Для того чтобы провести дымоход через перекрытия, нужно применять специальный патрубок.

1. Перед установкой патрубка нужно его правильно подготовить. Маты изоляционного слоя, выполненные из минеральной ваты (базальтовое волокно), укладываются на стены патрубка, решая, таким образом, вопрос о том, чем обмотать трубу дымохода.
2. Далее нужно изолировать внутреннее пространство патрубка, а также все те места, которые вплотную прилегают к перекрытию.
3. После этого патрубок готовится к монтажу. При этом нужно определиться с тем местом в потолке, где будет располагаться труба. Затем после выполнения необходимой разметки в перекрытии делается специальный проем. Там, где патрубок будет соприкасаться с потолком, прокладывается слой теплоизоляции, а затем монтируется непосредственно сам патрубок.
4. По завершении вышеописанных мероприятий перекрытие потолка уже можно использовать для установки дымохода, элементы которого будет проходить через потолок. Конструкция должна быть рассчитана так, чтобы сэндвич трубы не имели никаких точек соприкосновения с перекрытием потолка, так как соединение элементов в подобных местах решительно запрещено (прочитайте: «Дымоход сэндвич своими руками»).
5. Воздушное пространство, которое нужно оставить между трубой и деталями патрубка, призвано выполнять функции дополнительного снятия тепла. После того, как труба проведена через перекрытие, нужно утраивать защитные детали патрубка. Также рекомендуется выполнить проверку вертикали ствола дымохода.

Алгоритм действий при монтаже дымохода

1. Оптимальным примером по монтажу дымохода выступает двухконтурная система. Устройство дымохода должно начинаться снизу, то есть от агрегата отопления, и продвигаться вверх. Внутренняя труба дымохода при этом входит в предыдущую, внешняя – также в предыдущую, таким образом, слой термоизоляции дымохода гарантированно защищен от проникновения влаги.
2. Устанавливаемые «по конденсату» внутренние части дымохода не дают стекающему конденсату проникать, например, в трубные швы или дымоход переходник трубы, следовательно, защищают конструкцию от затеканий.
3. Герметик даст возможность осуществить качественную и долговечную герметизацию, но важно, чтобы его рабочая температура не была ниже 100 градусов.

4. Хомуты используются для скрепления таких элементов трубы, как колени, тройники, трубные стыки. Кронштейны применяются для крепления тройников, причем расстояние, на котором они должны находиться друг от друга, должно быть рано 200 сантиметрам.
5. Важно помнить о том, что ни один из горизонтальных участков дымохода не должен быть длиннее одного метра.
6. Система дымохода ни при каких обстоятельствах не должна вплотную прилегать к таким объектам коммуникации дома, как газовый трубопровод, электропроводка и т.п.
7. Обязательным условием является изолирование патрубков при помощи минеральной ваты в тех местах, где дымоход пересекает любое из перекрытий – стена, крыша, потолок. Важно при этом соблюдать все нормы пожарной безопасности.
8. Не стоит забывать о таком важном мероприятии, как чистка дымохода. Для этого должна быть смонтирована ревизия, представляющая собой проем с дверцей, или стакан, являющийся съемной частью. К процессу чистки нужно подходить очень ответственно и выполнять ее в соответствующие сроки.

Дымоход из сэндвич труб — его монтаж и преимущества, подробно на видео:

Подробную информацию с наличием фото и видео по монтажу сэндвич труб для дымохода при желании можно найти в Интернете на специализированных сайтах.

Таким образом, можно смело сделать вывод, что устройство сэндвич трубы для дымохода собственноручно вполне осуществимо, нужно лишь иметь для этого необходимые инструменты и материалы. Кроме того, применение таких труб дает хозяевам полноценную гарантию того, что вся конструкция дымохода будет долговечной, надежной и, что не менее важно, безопасной. Читайте также: «Монтаж кровельных сэндвич панелей — технология».

kryshadoma.com

Сэндвич-трубы для дымоходов: достоинства и недостатки

07.08.2014

Одноконтурные стальные дымоходы хороши. Они легкие, недорогие, простые в установке и – при использовании правильной стали – достаточно долговечные. Вместе с тем у них есть один существенный недостаток – высокая теплопроводность. Она является причиной трех проблем:

• при охлаждении топочных газов скорость их прохождения по дымовому каналу снижается;
• при охлаждении топочных газов внутри дымохода образуется конденсат;
• нагретая до температуры 100 и более градусов стальная труба небезопасна.

К счастью, существует отличная альтернатива простым одноконтурным трубам — так называемые «трубы сэндвич».

Устройство

↑

Оно очень простое. Сэндвич-дымоход представляет собой «трубу в трубе». Между трубами находится слой утеплителя. В качестве утеплителя используется минеральная вата или базальтовое волокно. Вот и все.

Преимущества сэндвич-труб для дымоходов по сравнению с обычными одноконтурными трубами: ↑

• более высокая скорость прохождения топочных газов по дымовому каналу;
• существенно меньший объем конденсата;
• более низкая температура наружной трубы;
• возможность наружного монтажа;
• меньший (140мм против 250мм у неутепленных труб) размер проема при проходе через перекрытия, стены и другие конструкции из горючих материалов.

Из недостатков сэндвич труб следует отметить только более высокую цену и чуть более сложный монтаж. Впрочем, о монтаже я расскажу ниже.

Как выбрать сэндвич трубы?

Марка стали

↑ Сегодня сэндвич-трубы для дымоходов делают все подряд и используют в качестве сырья что попало. Так вот – что попало не годится. Годится только годное.

Дымоходы из стали AISI 430

AISI 430 — низкоуглеродистая, хромисто-железная нержавеющая сталь. Аналог стали ГОСТ — 12Х17. Основные особенности:

• хорошее сопротивление коррозии в мягких коррозионных средах;
• хорошее сопротивление окислению при высоких температурах;
• посредственная свариваемость – непригодна для производства сварных изделий, работающих под нагрузкой;
• при температурах, близких к нулю, сталь становится хрупкой.

Сталь не содержит титана и молибдена и потому стоит сравнительно недорого. Сэндвич-трубы из стали AISI 430 можно использовать для дымоходов твердотопливных котлов, печей и каминов небольшой мощности.

Дымоходы из стали AISI 439

Сталь AISI 439 по своим свойствам похожа на 430, но содержит титан и потому имеет несколько более высокую механическую прочность и лучше противостоит коррозии. Сфера применения дымоходов та же, что и у труб из стали AISI 430.

Дымоходы из стали AISI 304

AISI 304, она же 08Х18Н10 – аустенитная нержавеющая сталь, содержащая титан и никель. Основные свойства:

• хорошая свариваемость;
• высокая прочность при низких температурах;
• отличное сопротивление коррозии в мягких коррозионных средах.

Сэндвич-трубы из стали AISI 304 могут использоваться для создания систем дымоудаления с температурой топочных газов до 300º С. Это хорошее решение для бытовых газовых котлов и колонок.

Дымоход из стали AISI 316

Сталь AISI 316 отличается от 304 наличием молибдена, который повышает коррозионную устойчивость конструкций. Если ваш отопительный агрегат работает на дровах, дизельном топливе или газе и имеет большую мощность, рекомендуем купить сэндвич трубы из стали марки AISI 316

Дымоходы из стали AISI 310

Главная особенность стали AISI 310 — жаростойкость. Трубы из такого металла могут работать при нагреве до 1000 градусов. Это хорошее решение для угольных печей и котлов, отопительных агрегатов на торфобрикетах дровах, и т.п.

Дымоходы из стали AISI 321

Сталь марки AISI 321 отличается повышенной устойчивостью к коррозии, но предел ее жаростойкости составляет 600..800 градусов. Рекомендуем использовать сэндвич-трубы из этой стали для подключения дровяных печей.

Как определить марку стали?

В общем-то, никак – если на конструкциях нет маркировки, придется верить продавцам на слово. Качественные дымоходы имеют полную маркировку, которая дает массу полезной информации (подробнее о маркировке дымоходов и о том, как выбрать сэндвич-дымоход).

Есть один признак, по которому можно определить сталь с большим количеством легирующих добавок (то есть хорошую) – она не удерживает магниты. Обычные стали имеют выраженные магнитные свойства.

Качество сварки

↑

Сварной шов должен обеспечивать герметичность и быть таким же устойчивым к коррозии, как и другие элементы дымохода. Обеспечить должное качество шва может далеко не любая технология сварки. Ищите сэндвич трубы, сваренные в стык методом лазерной или плазменной сварки в инертной среде. Плазменную сварку использует, к примеру, компания «Балвент».

Выбор материала и толщины утеплителя

↑

В сэндвичх-трубах для дымоходов можно использовать только минеральный (в первую очередь базальтовый) утеплитель без связующих компонентов. Необходимо использовать именно утеплитель без связующих обусловлена высокой температурой топочных газов: связующее все равно окислится и выгорит, и в результате утеплитель будет испорчен.

Важной характеристикой является толщина слоя утеплителя. Компания «Росинокс» (один из самых известных производителей сэндвич-дымоходов в России) приводит следующие рекомендации:

Таблица. Выбор толщины утеплителя сэндвич-дымохода в зависимости от типа отопительного агрегата

Тип отопительного оборудования	Температура уходящих газов, ºС	Толщина утеплителя, мм
Конденсационные газовые котлы	60	25
Газовые котлы	110…180	25
Дизельные котлы	150…250	250
Микротурбинные установки	300	50
Газопоршневые установки	450…500	50
Дизельгенераторные установка	450…500	50
Газотурбинные установки	450…600	50
Тведотопливные котлы	400…700	50…100
Камины и дровяные печи	300…600	50…100

Производители

↑

В общем и целом производителей можно разделать на три группы:

Первый эшелон. Это уже упоминавшиеся «Балвент» и «Росинокс», а также «Вулкан», Craft, Феррум. Дорогие дымоходы, при производстве которых используется хорошая сталь, хорошие утеплители и отличное оборудование. Эти компании обычно дают гарантию 10…15 лет, но при нормальной эксплуатации их сэндвич-дымоходы вполне способны прослужить лет 30.

Второй эшелон. Это многие украинские производители, НииКМ и некоторые другие. Стоимость примерно на 30% ниже, чем у труб первого эшелона. Экономия в основном за счет качества стали и иногда за счет технологии сварки. Срок эксплуатации – до 20 лет, гарантия обычно лет пять.

Третий эшелон. Производством таких дымоходов может заниматься любая фирма на любом оборудовании, а потому качество непредсказуемо. Обычно такие дымоходы стоят в 2…2,5 раза дешевле продукции «Росинокс», но и гарантия на них часто составляет всего месяц.

Особенности монтажа сэндвич труб для дымоходов

↑

Обычные одноконтурные стальные трубы монтируются «по дыму», когда нижняя труба вставляется в верхнюю. Это необходимо, чтобы уходящие газы не задерживались на стыке. Сэндвич-трубы для дымоходов монтируются наоборот, «по конденсату»: при этом верхняя труба вставляется в нижнюю. Это необходимо для того, чтобы конденсат не задерживался на стыке и не попадал на утеплитель.

Более подробную информацию о сборке дымоходов из сэндвич-трубы вы можете получить на странице «Монтаж сэндвич-дымоходов».

usadba.guru
