Трубы вентиляции металлические – подробный обзор труб для вентиляции

Трубы и воздуховоды для вентиляции в частном доме

При создании проекта жилого помещения всегда предусматривается разработка различных инженерных сетей: водопровод, электричество, канализация. Чтобы создать благоприятный климат для проживания надо правильно конструировать вентиляционные каналы в частном доме.

Чтобы вентиляция работала исправно и долго, нужно провести ее, основываясь на нормах и правилах, перечисленных ниже.

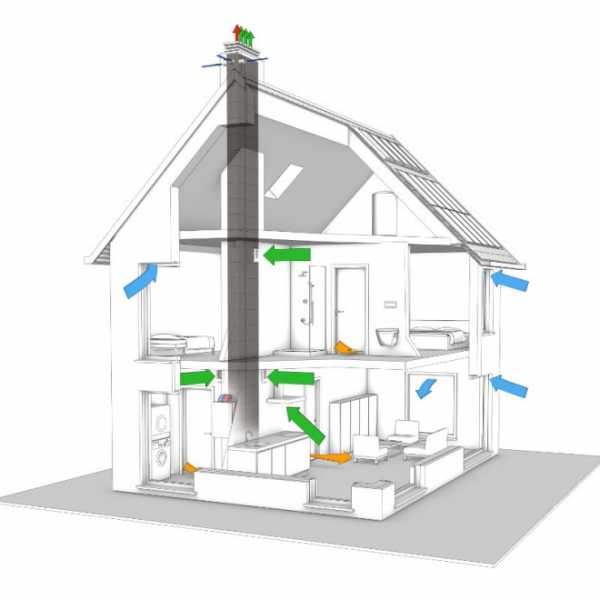

Роль вытяжной трубы в естественной вентиляции

Существуют три варианта вентиляции: приточная, естественная, а также приточно-вытяжная. Обычно, в домах вентиляционную систему проектируют параллельно с другими сетями. Но если это не было учтено заранее, то можно все исправить, умело используя естественную вентиляцию. Вытяжная труба поможет избавиться от многих негативных последствий, если правильно все организовать.

Чтобы не нарушить силу тяги при движении воздуха по каналу, уменьшить его сопротивление, не надо допускать сужений и расширений. Канал должен быть вертикальным и прямолинейным. Допустимо только смещение, под углом 30 градусов, до одного-двух метров.

Необходимым условием эффективного воздухообмена является достаточный приток воздуха извне, но препятствием могут быть плотные пластиковые окна. Еще в летний период, когда температура воздуха в доме и снаружи одинаковая, движение воздуха прекращается.

Поэтому для дома оптимальным вариантом станет приточная или приточно-вытяжная вентиляционная система. Первая подойдёт для зданий площадью, не превышающей 300 кв. м., а если площадь выше, то целесообразно использовать вторую.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

1. Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.

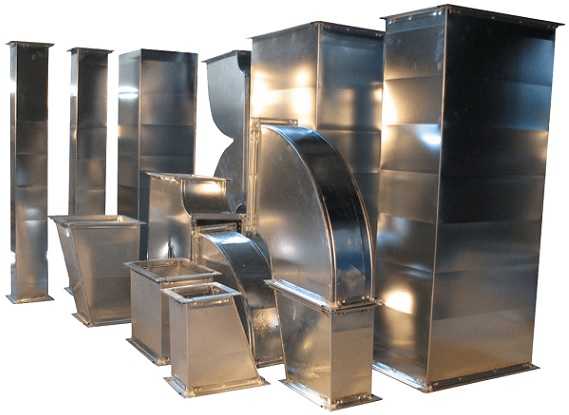

   Металлические каналы

2. Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.

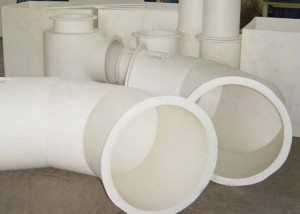

   Пластиковые воздуховоды

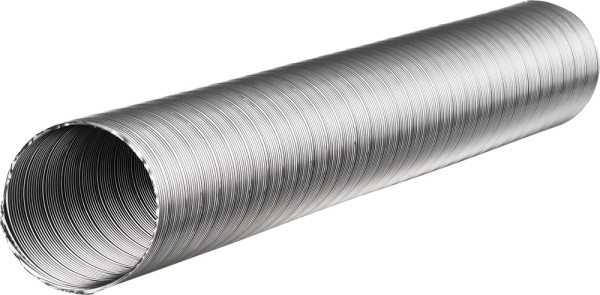

3. Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.

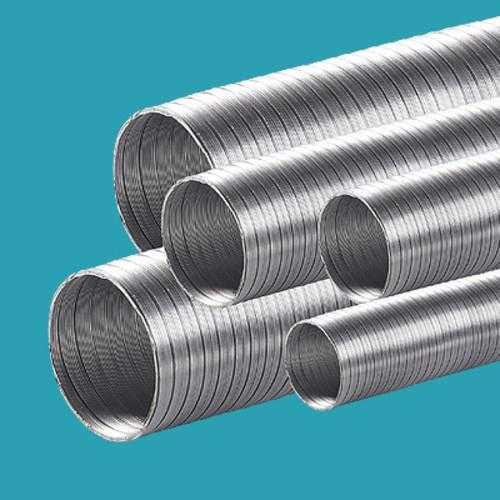

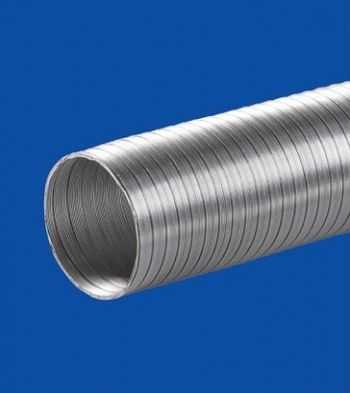

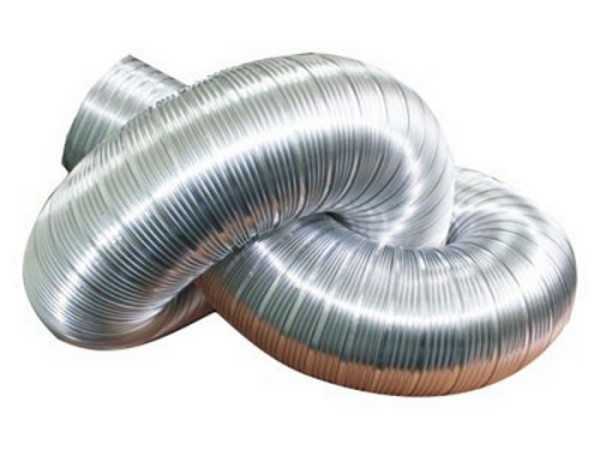

   Гофрированные каналы из алюминия

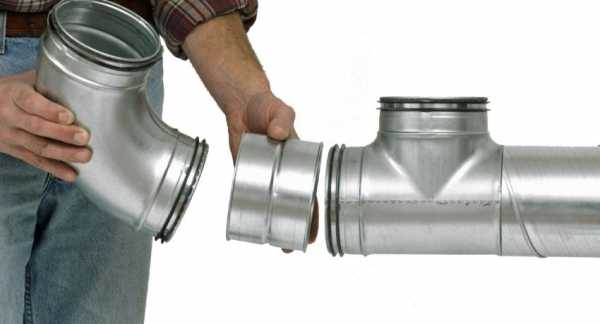

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Как произвести монтаж воздуховодов

В готовом доме, чтобы не портить интерьер, целесообразно конструировать систему воздушных каналов на чердаке и выводить в комнаты. На потолке все маскируется декоративными решетками. Воздуховоды для притока должны входить только в жилые комнаты. Приточный поток выталкивает и гонит воздух из этих комнат в сторону вспомогательных (кухни, санузла), где монтируется основной вытяжной канал. Рекомендуется в доме делать два вентиляционных канала, чтобы вентиляция была более эффективной. Численность материала рассчитывается из площади комнаты.

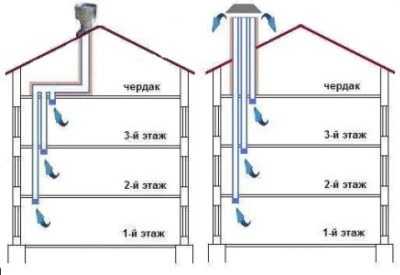

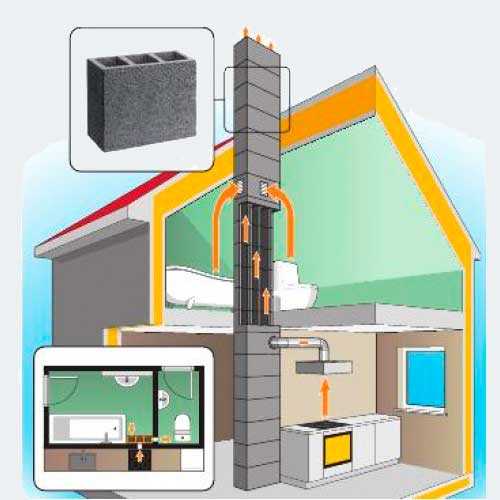

Пример организации вытяжного канала в доме

При выводе вытяжки через крышу возникает много вопросов. Как сделать отверстие в крыше для вытяжки и не испортить кровлю в нескольких местах? При установке воздуховодов, необходимо следовать правилам:

1. Первоначально следует составить подробный план (схему), по которой будут сориентированы места проводки всех воздуховодов и отмечены точки выхода через кровлю.
2. Чтобы упростить монтаж центрального канала рекомендуется заблаговременно просверлить в крыше отверстия, что значительно упростит работу по сборке вентиляции.
3. Подсчитать длину и высоту сети и количество требуемых комплектующих.
4. Для обустройства системы, нужно использовать специализированные материалы и детали.
5. Следует тщательно герметизировать участки, где труба соприкасается с крышей, чтобы дождевая вода не попадала в зазоры. Для этого используют специальные обрамления, герметик, цемент.

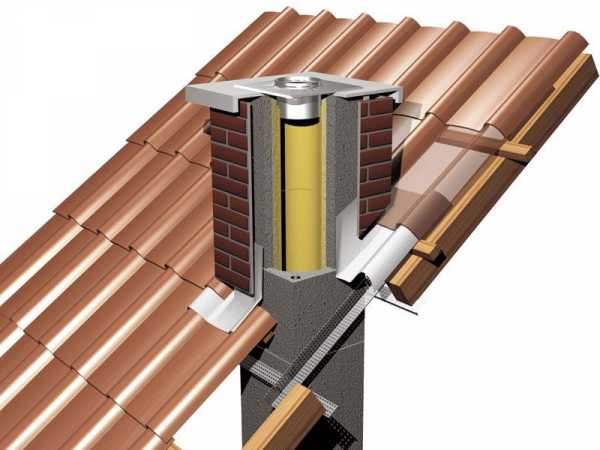

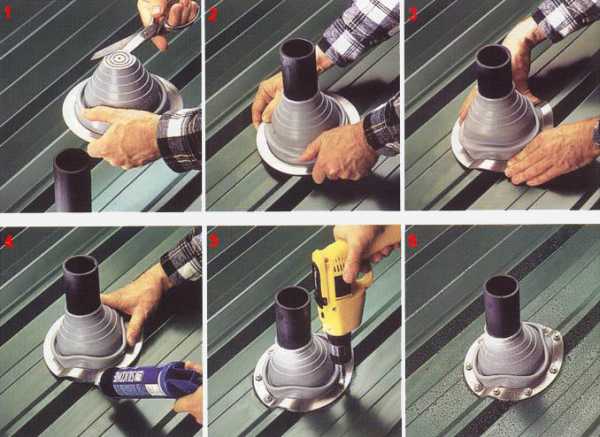

Пример прохода вентканала через кровлю

Правильный выбор и установка вентиляционных каналов в частном доме – залог эффективной и бесперебойной работы всей системы.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Нельзя прокладывать каналы в несущих стенах!

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Моменты вытяжных конструкций

Вытяжка в готовом доме играет немаловажную роль. Она еще служит и дымоходом. Вытяжные вентканалы следует монтировать в помещении кухни. Такое расположение канала совершенно неслучайно потому, что воздух на кухне наиболее загрязнен. Канал вытяжной системы должен быть короче, в отличие от приточной. Так можно в разы снизить вероятность появления конденсата на неотапливаемых участках.

Для наименьшего сопротивления движения воздуха по вытяжному каналу, другими словами, для увеличения тяги необходимо соблюдать следующие условия: один размер канала, без сужений; направление труб прямолинейное без горизонтальных участков.

Вытяжной канал с минимальной длиной

Добиться большей эффективности вытяжки воздуха можно путем установки в центральный воздуховод вентилятора, который и будет впоследствии вытягивать воздух из комнат.

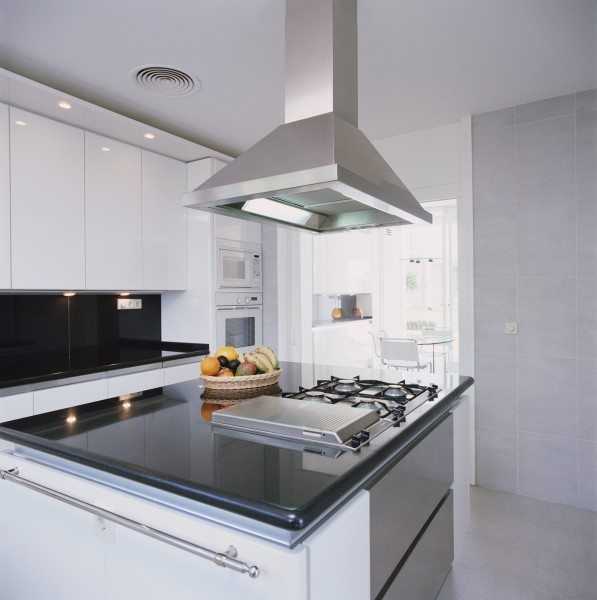

Для вытяжки над газовой плитой, а также трубы отопительного котла используют врезки в основной канал, но только выше вентилятора, иначе он будет быстро выходить из строя.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

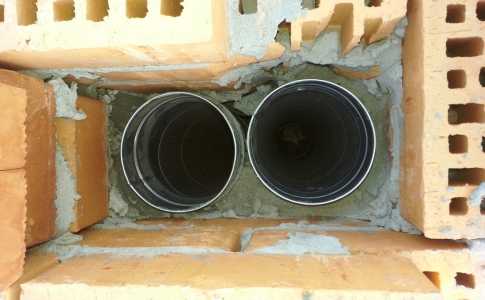

Две трубы для вентиляции котельной

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ.
Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.

Правила для вентиляционных систем

Рассмотрим требования, которые помогут правильно установить в своем доме вентиляционную систему:

• Каждый час в жилых комнатах должен происходить полный воздухообмен.
• Должно приходиться примерно тридцать кубометров свежего воздуха на одного жильца
• За час в котельной должен производиться трехкратный воздухообмен.
• Нельзя использовать для вентканала сечение трубы менее десяти сантиметров.
• Необходимо соблюдать методы монтажа: стыковки, переходы, завороты, врезки.
• Вытяжной канал должен быть вертикальным, длиной не меньше трех метров.
• Все отводы приточной системы должны обладать одинаковой длиной – таким образом, обеспечивается одинаковая сила тяги.

Заключение

Обеспечить в доме хороший воздухообмен, а именно, смонтировать эффективную вентиляционную систему можно, обладая знаниями и учитывая все нюансы монтажа. Если возникают сомнения в своих возможностях, то лучше обратиться к специалистам. Правильная организация воздухообмена в доме – залог комфорта и здоровья на долгие годы.

ventilyaciyadom.ru

Трубы для вентиляции: их основные свойства и параметры выбора

Трубы для вентиляции: их основные свойства и параметры выбора

При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно учитывать ее размеры, материал, из которого она изготовлена, особенности эксплуатации.

При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды

Металлические трубы для вентиляции: виды, преимущества и недостатки

Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий. Неоспоримыми плюсами их эксплуатации являются:

• долгий срок службы, прочность;
• гладкая поверхность обеспечит хорошую аэродинамику;
• на поверхности нет скопления грязи, пыли, копоти;
• могут выдержать высокие значения температур и давлений;
• стойкие к влиянию агрессивного воздействия.

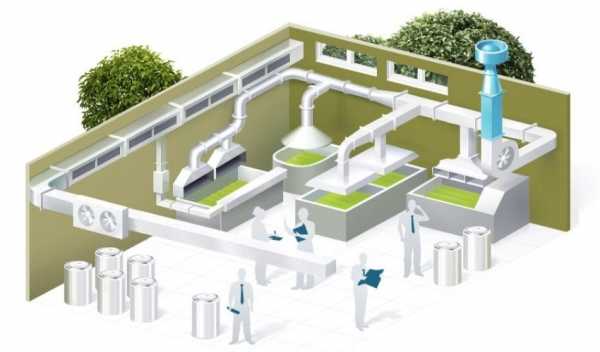

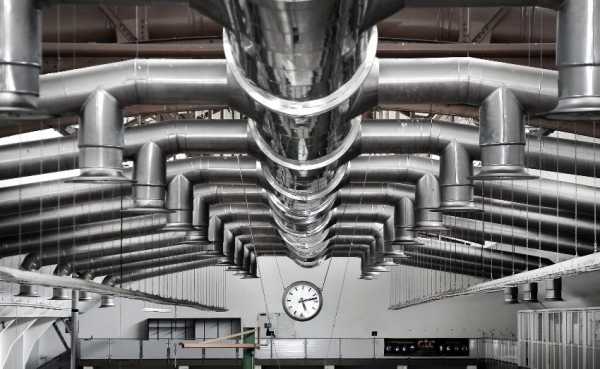

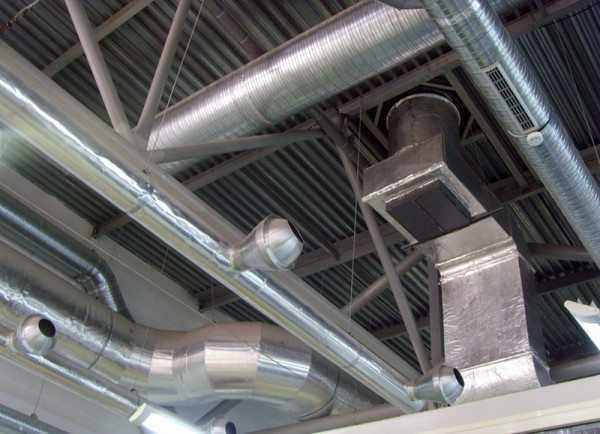

Вентиляционная система производственного помещения смонтирована из металлических труб

Оцинкованные трубы для вентиляции

Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом. Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто потребители склоняются к выбору такой трубы как оцинкованная.

Важно! Оцинкованная труба, имея малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видам.

Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. От коррозии такую трубу спасает слой цинка, и в процессе эксплуатации в дополнительной покраске она не нуждается.

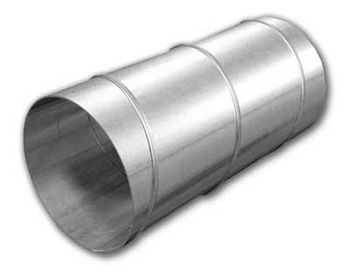

Воздуховод из металлических оцинкованных труб

Металлические трубы: нержавейка и черная сталь

Воздуховоды из нержавейки и черной стали в большинстве случаев устанавливаются на производствах. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по ней агрессивных воздушных масс.

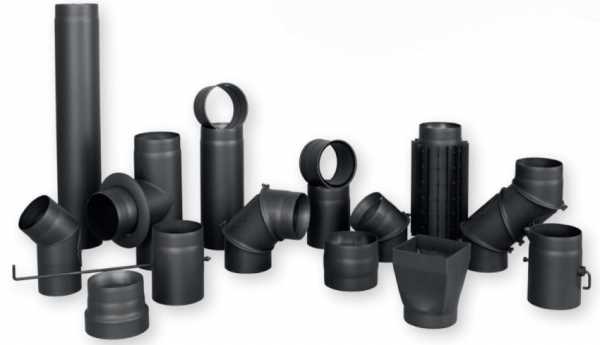

Вентиляционные трубы и соединительные элементы из черной стали

Пластиковые трубы – надежно, просто и легко

Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:

• ценовая политика: дешевле, чем металлические;
• простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
• ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
• хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
• шумоизоляционные;
• имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
• маленький вес, что дает возможность не так прочно крепить всю систему;
• долгий срок службы.

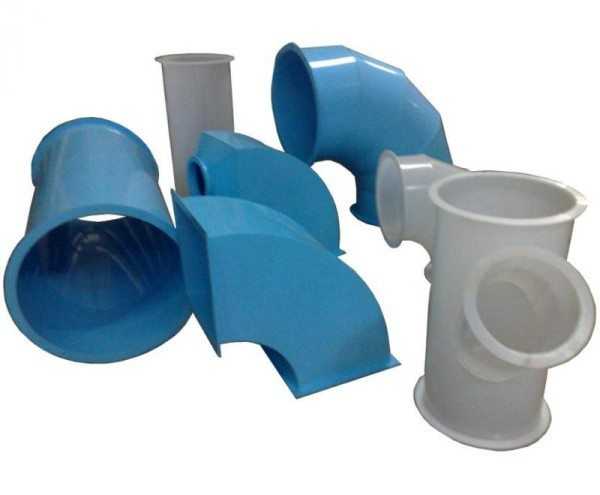

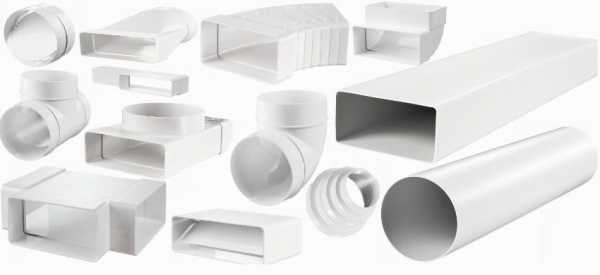

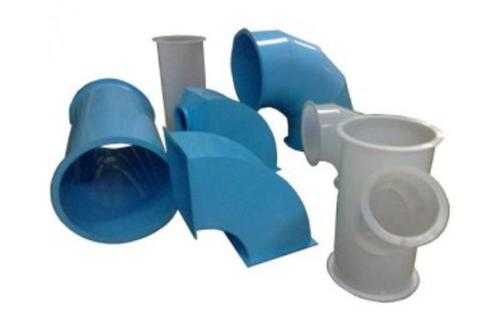

Элементы пластиковой вентиляции

Очень важно подобрать правильный вариант, особенно если предполагается все делать своими руками, без помощи квалифицированного мастера. Вентиляцией из ПВХ труб оснащено множество зданий, но в большинстве случаев это частные дома.

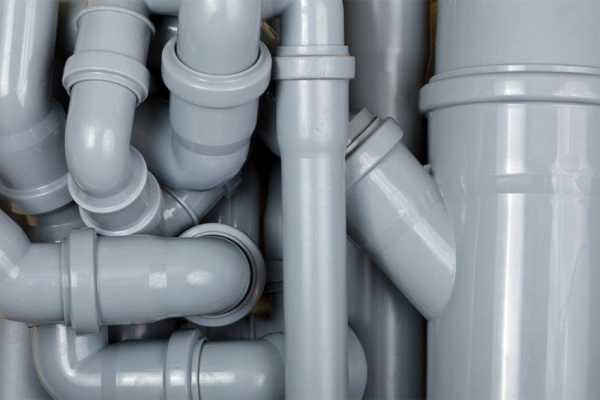

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

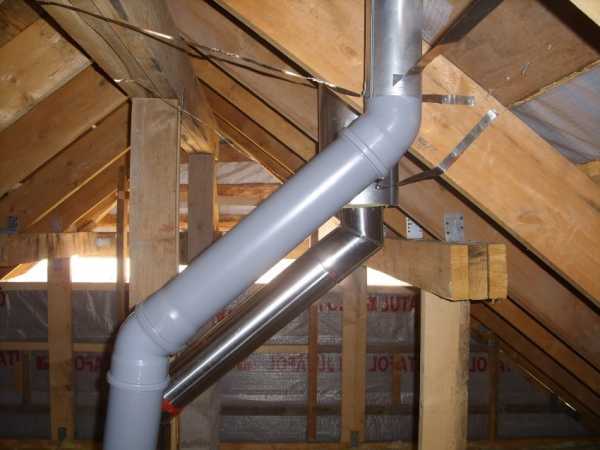

Воздуховод в частном доме обустроен из канализационных труб

Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

Строение вентиляционной сэндвич трубы

Место их применения определяет исходный материал для изготовления. Если при отоплении используется твердое топливо, то подойдут только сэндвич трубы из нержавеющей стали с высоким коэффициентом жаростойкости. Если используется газ для отопления, то достаточно установить дымоходы из обычной стали.

Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используют написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.

Пример использования утепленной сэндвич трубы для обустройства дымохода

Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.

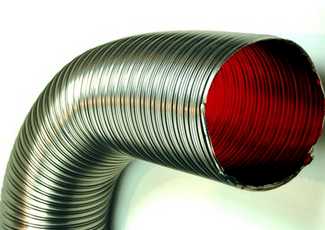

Применение гофрированной трубы для вентиляции

Трубы такой конструкции относятся к классу гибких воздуховодов. Они имеют большой перечень преимуществ:

• высокая эластичность и гибкость;
• делают всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при монтаже и реконструкции;
• прочные;
• простые в использовании, легко монтируются своими руками;
• не требуют специальных приспособлений (переходников, тройников).

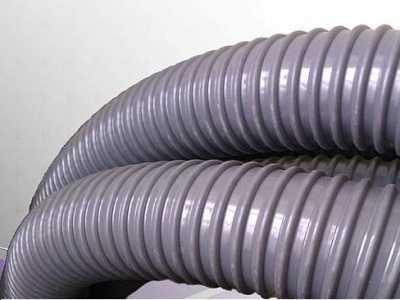

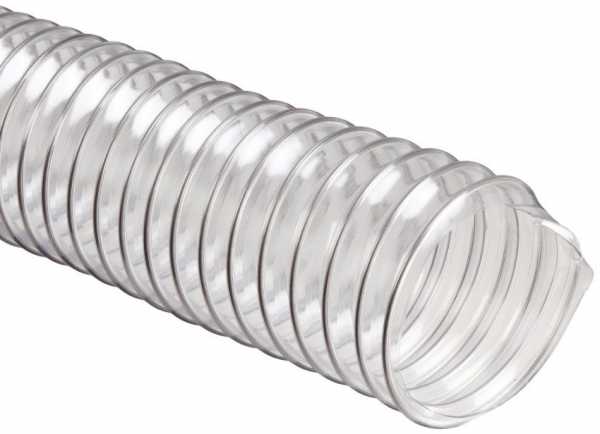

Пластиковая гофрированная вентиляционная труба

Любая гофрированная труба, не зависимо от сложности конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.

Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами непосредственно гибких воздуховодов. Широко применяется и на производствах и в частном доме, легко монтируется своими руками.

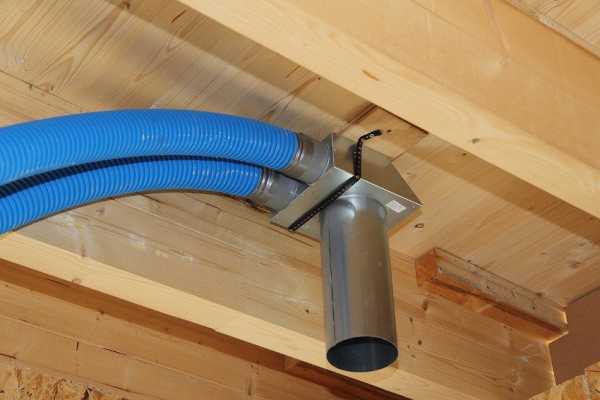

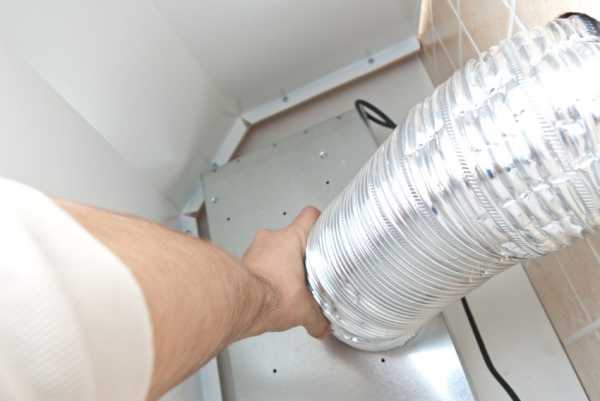

Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов (L). Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

 S=L/3600V,

с помощью которой легко определяется диаметр.

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.

Важно! Утепление труб для вентиляции безусловно необходимо, постоянно скапливающийся конденсат приводит к различного вида разрушениям.

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

psk-remont.ru

Трубы для вентиляции: пластиковые, оцинкованные, гофрированные, металлические

Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому возникает потребность в системе принудительной вентиляции, важным составляющим которой являются трубы. Именно по ним происходит циркуляция воздуха.

Воздуховоды для вентиляционной системы должны быть легкими, так как монтируются под потолком. Для тяжелой конструкции требуются мощные крепления, что не всегда возможно. Давление в системе невелико, поэтому вентиляционные трубы не нуждаются в толстых стенках, что позволяет сделать их более легкими.

Вентиляционные каналы непосредственно соприкасаются с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептичность системы, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительными требованиями являются эстетичный внешний вид (в идеале конструкции не должны быть видны под потолочными и стеновыми панелями) и устойчивость к накоплению статического заряда.

Виды труб для вентиляционных систем

На протяжении многих лет в жилых и производственных помещениях используются металлические трубы. Они изготавливаются из сплавов алюминия и стали. Их преимуществами являются:

• прочность;
• долговечность;
• экологичность;
• устойчивость к возгоранию.

Недостатком металла является его склонность к коррозии. Эта проблема решается с помощью оцинковки и использования нержавеющих сплавов.

Другой минус — большой вес конструкции. Его устраняют с помощью  уменьшения толщины стенок воздуховодов. Как было сказано выше, вентиляционная система не особо требовательна к прочности. Еще один недостаток — такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда остается легкая шероховатость, которая увеличивает сопротивление потоку воздуха и требует дополнительной мощности нагнетания.

Конструкции из металла отличаются шумностью. Любой сплав хорошо проводит звук. Шум вентилятора, электромотора или потока воздуха часто бывает слышен во всем здании. Звук передается по вентиляционным каналам.

Сравнительно недавно на рынке появились трубы ПВХ. Их преимуществами являются:

• легкость;
• прочность;
• низкая звукопроводность;
• отсутствие статического электричества;
• устойчивость к коррозии.

Теоретически пластик должен служить вечно. Но по сравнению с металлом он отличается более высокой пожароопасностью. Поливинилхлорид не горит, однако при высокой температуре может выделять токсичные вещества, которые сразу попадут в воздух.

Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что уменьшает сопротивление потоку воздуха и увеличивает пропускную способность.  Пластиковые трубы лучше подходят для установки на промышленных предприятиях, где есть агрессивная среда, например, в воздухе содержатся кислотные или щелочные пары. Металл в таких условиях подвержен химической коррозии, а поливинилхлорид является инертным материалом. Также пластиковые каналы отличаются легкостью и быстротой монтажа, не требуют проведения сварочных работ.

Ниже приведена видеоинструкция по монтажу пластиковых воздуховодов

Их изготавливают из поливинилхлорида или полиуретана жесткого или среднего типа. Возможно применение многослойной прессованной бумаги, пропитанной синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня почти все вентиляционные системы монтируются из труб ПВХ. Исключение составляют только некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещены к применению, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Используются также трубы из магнитных неорганических композиций с добавлением стекловолокна. Они сочетают преимущества пластиковых и металлических конструкций — устойчивы ко всем видам коррозии, легки, прочны, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб

Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма выбирается исходя из особенностей конкретной вентиляционной системы.

Трубы прямоугольного сечения по сравнению с круглыми удобнее в монтаже и более компактны, но хуже пропускают воздух. Для них потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямошовными и спиральными.

Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с низкой жесткостью в таких случаях могут провисать под собственной массой.

Трубы прямоугольного сечения бывают только прямошовными. При их использовании длина прямых участков магистрали не должна превышать нескольких метров для избегания провисания и деформации. Прямоугольные воздуховоды выпускаются в виде отдельных секций, соединяющихся с помощью сварки или фланцевых замков. Возможна стыковка с использованием металлических реек.

Для некоторых участков системы вентиляции необходимы гофрированные полужесткие трубы с изменяемой формой. Они изготавливаются из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы могут изгибаться почти под любым углом, что удобно при монтаже поворотных участков вентиляционной магистрали. Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенный недостаток алюминиевой трубы — повышенное образование водяного конденсата на внешних и внутренних стенках в результате охлаждения воздуха. Скапливающаяся влага ускоряет коррозию и значительно уменьшает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевым вариантом гофрированной конструкции является ее пластиковый аналог, без  проволочного каркаса. Гофра из ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокой температурой. Обычно пластик не столько прочен, как сталь, но для сложных условий эксплуатации можно использовать гофру из поливинилхлорида сверхтяжелого типа. Она отличается значительной механической прочностью, не менее 1100 Н на 5 сантиметров длины.

При устройстве вентиляции в пределах одного здания обычно используются магистрали разных форм и конструкций для достижения оптимальной эффективности вытяжки воздуха.

При монтаже воздуховодов в жилых помещениях нужно учитывать ряд важных моментов. Вентиляционные магистрали должны иметь эстетичный внешний вид, а в идеале и вовсе скрываться под потолочными или стеновыми панелями. Если скрыть канал не получается, следует использовать пластиковую трубу прямоугольного сечения. Она более компактна и лучше вписывается в интерьер. Желательно выбрать воздуховод такого же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительного нагнетания воздуха, но небольшие размеры частных домов позволяют ограничиться пассивной вентиляцией без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно смонтировать воздуховоды из толстостенных чугунных каналов, которые обычно используются при устройстве канализации. Их главное преимущество — цена, намного  меньшая, чем у алюминиевых и пластиковых аналогов.

В самом простом варианте чугунная вентиляция представляет собой трубу с защитным колпаком, торчащую из крыши или из погреба.

У такой конструкции много недостатков — большая масса, сложность монтажа (тут не обойтись без газовой сварки) и некрасивый внешний вид. Чугун подвержен сильной коррозии, поэтому со временем канал может засориться ржавчиной. В наши дни такие магистрали почти не используются.

Можно сделать воздуховод из пластикового канализационного канала.

Он тоже стоит значительно дешевле вентиляционных труб, но по сравнению с чугунным легче, проще в монтаже и более долговечен.

При необходимости утеплить вентиляцию, можно использовать сэндвич-трубы. Это обычные металлические или пластиковые воздуховоды, обернутые утеплителем, как правило, минеральной ватой. Уже существующие магистрали несложно утеплить с помощью любого теплоизоляционного материала.

Устройство эффективной системы вентиляции требует тщательного расчета, определения вида и количества необходимых материалов, грамотного монтажа. Результатом этой работы должен стать чистый и свежий воздух в жилом доме или производственном цеху.

bouw.ru

видео-инструкция по монтажу своими руками, особенности вентиляционных изделий из нержавейки, цена, фото

В промежутке между 60-ми и 70-ми годами прошлого века промышленность предлагала только вентиляционные короба с прямоугольным сечением, и лишь спустя несколько лет ассортимент расширился вентиляционными трубами. Перед 90-ми годами начался процесс стандартизации диаметров продукции, что позволило унифицировать детали, благодаря чему сборка систем любого типа проходила просто и оперативно. Сегодня мы обсудим металлические вентиляционные трубы – их виды, преимущества и особенности.

Вентиляционные металлические трубы для разного назначения

Материалы для воздуховодов

Для изготовления сегодня используют самые разные материалы, которые отличаются:

• стоимостью;
• надежностью;
• простотой монтажа;
• легкостью эксплуатации и обслуживания.

Чаще остальных приобретают металлические, форма которых может круглой или прямоугольной.

Одними из важнейших свойств считаются:

• способность противостоять коррозии;
• стойкость к возгораниям.

Вентиляционные трубы из нержавейки отличаются стойкостью к коррозии

Обычно такими характеристиками обладают вентиляционные каналы, изготовленные из титана и нержавеющей стали, однако цена таких изделий довольно высокая. Также будет хорошо, когда поверхность изделия защищена огнестойким покрытием.

Титан	Продукция имеет повышенную пластичность. Благодаря гибкости изделий, их можно монтировать без нагрева. Чаще всего такие воздуховоды популярны на участках, где присутствует воздействие агрессивных веществ. В данном случае из титана изготавливают также и аксессуары к элементам конструкции.
Металл	Изготавливают воздуходувы из: нержавеющей стали; листовой меди; листового алюминия; оцинкованной листовой стали. Недостатки — повышенный шум во время эксплуатации, появление сквозняков, сложность в распределении воздушных масс внутри системы.

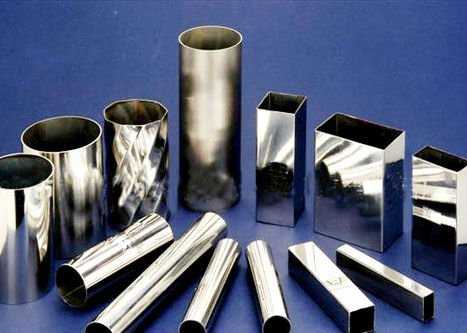

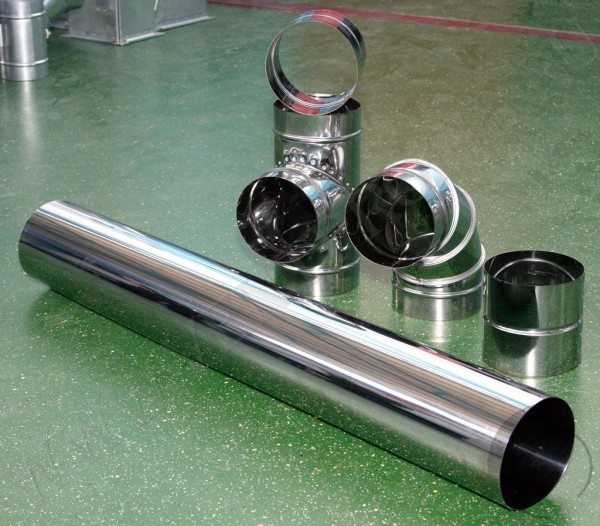

Трубы для вентиляции из нержавейки различной формы

Преимущества нержавеющих воздуховодов

1. Не нуждаются в дополнительной декоративной отделке, особенно когда применяется зеркальная нержавейка.
2. Материал жестче стали, по жаростойкости превышает в 6 и более раз (рабочая температура может быть до +900 ˚C, тогда как у оцинкованной стали до +140 ˚С).

Гибкие трубопроводы способны выводить продукты сгорания от газовой колонки

3. По износостойкости, влагостойкости и биологической стойкости нержавейка также превосходит черную или оцинкованную сталь в несколько раз, благодаря чему ее эксплуатационный срок гораздо больше.
4. Полированная поверхность изделий не позволяет быстро скапливаться на ней налета из жира, пыли и сажи, позволяя увеличить межсервисные интервалы и реже проводить чистку воздуховодов и их дезинфекцию.
5. За счет высокой теплоемкости материала, такие воздуховоды не требуют предварительного разогрева, поэтому их используют для отвода горячего воздуха от печей, котельных и каминов.

На фото – гофрированные полугибкие трубы

6. Простая механическая обработка воздуховодов своими руками дает возможность их без труда подгонять «по месту» работ, что делает их еще удобнее в установке.

Рекомендуем использовать нержавеющие воздуховоды при монтаже вентиляции открытым способом, когда заказчику необходимо видеть не только качество изделий, но и их безупречный внешний вид. Такие изделия также часто используют в местах, где есть агрессивные среды.

Рассмотрим ниже, в каких сферах чаще всего используют нержавеющие воздуховоды:

• на химических и фармацевтических предприятиях;
• в пищевой промышленности;
• при производстве косметической продукции;
• в медицинских учреждениях;
• на предприятиях общественного питания, в барах, кафе и ресторанах.

Гибкие и полугибкие вентиляционные трубы

Помимо жестких воздуховодов из стали, можно приобрести на данный момент гибкие и полугибкие изделия из алюминиевой фольги. Последние очень удобны в транспортировке, так как их можно сжать, как «гармошку», а при монтажных работах восстановить длину.

Если для изготовления в данном случае используют толстую алюминиевую фольгу, гибкие изделия производят из тонкой. Применяется также полиэфирная пленка, натянутая на каркас из металлической проволоки.

Из преимуществ гибких конструкций можно выделить их:

• экологическую чистоту;
• безопасность;
• долговечность.

Кроме того, цена монтажа гибких конструкций ниже, чем установки жестких воздуходувов.

Совет: хотите избавиться от шума во время эксплуатации системы вентиляции, приобретайте изолированные слоем минеральной ваты гибкие изделия.

Из недостатков — высокое аэродинамическое сопротивление, не слишком эстетичный внешний вид.

Диаметры нержавеющих воздуховодов

Выбор диаметра воздуховода

Есть несколько факторов, которые нужно учитывать при подборе диаметра вентиляционного короба:

• площадь помещения;
• размещение трубы относительно уровня земли;
• цель установки конструкции.

Вентиляция в погребе

Инструкция рекомендует для подвальных помещений или погреба выбирать вентиляционные трубы с Ø 90-140 мм, что является оптимальным решением. У вас в помещении сохраниться необходимая температура, и останется качественная вентиляция. Больший диаметр может создать проблемы в эксплуатации системы.

Совет: если вы сомневаетесь в своем выборе, лучше обратитесь за помощью к продавцам-консультантам.
Это даст возможность сэкономить время и деньги.

Вывод

Ассортимент металлических вентиляционных труб сегодня довольно широк. Изделия могут различаться по материалам, формам и внешнему виду. Благодаря этому вы всегда сможете подобрать для себя именно то, что нужно и по доступной цене. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com

Вентиляционные пластиковые трубы: расчет и особенности монтажа

Вентиляционная система предназначена для обеспечения в жилом помещении притока свежего воздуха и для очищения воздуха от неприятных запахов. Ранее системы вентиляции изготавливали из металлических труб, на что тратилось большое количество времени. Сейчас выпускаются вентиляционные трубы пластиковые. О них и пойдет речь в нашей статье.

Вентиляционные трубы из пластика

Преимущества пластиковых вентиляционных труб

Пластиковые трубы для вентиляции обладают существенными преимуществами по отношению к металлическим трубам:

• Абсолютное отсутствие отрицательного воздействия коррозии. В вентиляционной системе постоянно скапливается конденсат, способный вызывать ржавчину. Этот аспект привлекал внимание специалистов-проектировщиков, которые вынуждены были разрабатывать сложные системы защиты. Пластиковые трубы не ржавеют ни при каких условиях, что значительно упрощает как саму систему, так и ее монтаж.
• ПВХ трубы для вентиляции в несколько раз дешевле металлических и оцинкованных аналогов.
• Пластиковые трубы имеют гладкую внутреннюю поверхность. Это способствует прохождению максимально возможного воздушного потока и не требует внутренней чистки вентиляционной системы.
• Монтаж воздуховода из труб ПВХ отличается простотой. Все трубы можно на месте нарезать на нужные размеры, а различные фитинги упростят сборку конструкции.
• Полная безопасность для человеческого организма и окружающей среды.

Единственным, но достаточно существенным недостатком вентиляционных пластиков является низкая стойкость материала к огню. Именно из-за этого многие промышленные предприятия, связанные с повышенным классом пожароопасности и окружающей температурой воздуха более 50ºС, отдают предпочтения металлическим воздуховодам.

Применение пластиковых труб для вентиляционных систем обуславливается дешевизной и отличными характеристиками материала, а так же простотой монтажа.

Монтаж вентиляции из пластиковых труб

Система вентиляции может быть:

• Вытяжной. Пластиковая труба для вытяжки соединяется с кухонным вытяжным устройством и предусмотренной в здании системой вентиляции.

Вытяжная система на кухне

• Приточно-вытяжной. Эта более сложная система обеспечивает не только принудительную вытяжку, но и поступление свежего воздуха. Именно о таких системах и пойдет рассказ далее.

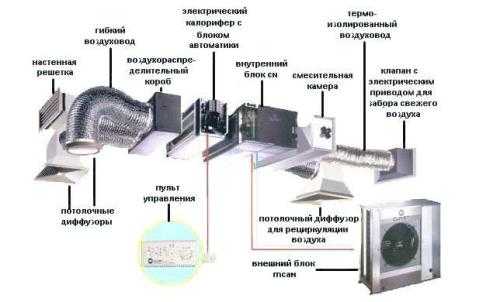

Схема приточно-вытяжной вентиляции

Перед началом монтажа системы вентиляции необходимо:

• создать проект вентиляционной системы;
• выбрать установку для системы принудительной вентиляции;
• произвести расчет системы;
• закупить оборудование: трубы, фитинги, крепления.

Проект вентиляционной системы

В большинстве помещений устанавливаются приточно-вытяжные системы вентиляции. Первая часть конструкции обеспечивает доступ свежего воздуха, а вторая отвечает за вытяжку загрязненного. Вентиляция из пластиковых труб на этапе проектирования выглядит как схема, на которой указано:

• сколько метров труб потребуется для разводки воздушных каналов;
• в каком количестве и где необходимо установить воздуховоды для обеспечения притока воздуха;
• в каких местах разместятся все элементы системы: воздухозаборы, решетки, установки и иное оборудование.

Виды установок

Специалисты различают четыре основных вида установок для принудительной вентиляции:

1. Установка с рекуператором. Такая система позволит значительно сэкономить на приобретении дополнительного оборудования по нагреву или кондиционировании воздуха в помещении. Происходит это за счет наличия теплообменника, который регулирует температуру между отработанным и поступающим воздухом.

vse-o-trubah.ru

видео-инструкция по монтажу своими руками, особенности металлических, гофрированных изделий, из нержавейки, хомутов, как рассчитать диаметр, размеры, цена, фото

Вентиляционная система согласно санитарно-гигиеническим нормам необходима в каждом здании. Без неё воздух застаивается, меняет свой состав, обогащаясь вредными веществами и сыростью, в результате чего становится опасным не только для людей, но даже и для самой постройки.Наиболее важным элементом вентиляции в свою очередь являются металлические трубы для вентиляции, о которых мы и поговорим в данной статье.

Вентиляционные трубы в производственном помещении

Выбор материала

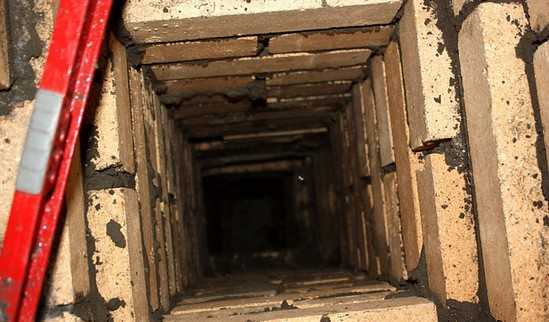

Фото примитивной кирпичной вентиляционной шахты

В идеальном случае вентиляция должна обустраиваться сразу при возведении коробки дома вертикально рядом с дымоходом. При этом возможно использование с этой целью кирпичной кладки или же готовых труб, что гораздо практичнее и проще.

Общие требования к трубам

Трубы ПВХ для вентиляции разных форм и размеров

На сегодняшний день для обустройства вентиляционных каналов обычно используются пластиковые или металлические изделия, которые, прежде всего, должны выполнять ряд обязательных функций:

Функция	Пояснение
Абсолютная герметичность	Наличие щелей, неплотных стыков, отверстий приведёт к проникновению удаляемых из помещения воздушных масс обратно, что значительно снизит коэффициент полезного действия всей системы
Оптимальная производительность	Через трубу должны беспрепятственно проходить заданные объёмы воздуха за необходимое количество времени
Соответствие санитарно-гигиеническим нормам	Материал должен быть экологически чистым и не представлять опасности здоровью людей
Шумоизоляция	По сути, в вентиляции образуется ветер, который, как вы можете знать из собственных наблюдений, может быть очень громким, что будет создавать дискомфорт жильцам дома
Огнестойкость	Инструкция по пожарной безопасности должна выполняться неукоснительно
Эстетичность	Должны соответствовать общему внутреннему интерьеру помещения
Теплоизоляция	Отсутствие тепловых потерь значительно увеличивает силу воздушного потока

Совет: рекомендуется использовать трубы с круглым сечением для обустройства вентиляции.
Так как углы в прямоугольном способствуют созданию дополнительных завихрений, затрудняющих движение воздуха.

Схемы движения воздушных потоков в квадратном и круглом сечениях

Сравнение пластиковых и металлических труб

Железная гофрированная труба для вентиляции

Металл и пластик вполне соответствуют большинству выдвигаемых выше требований, но что же всё-таки лучше? Давайте сравним:

Характеристика	Металлические трубы	Пластиковые трубы
Вес	Большой, в результате чего трубопровод нуждается в усиленной системе крепления	Маленький, благодаря чему: отпадает необходимость в усиленной системе крепления; легко транспортируются и устанавливаются своими руками
Прочность	Высокая – способны выдержать существенные механические воздействия	Средняя – ПВХ или ПНД изделия обладают достаточной надёжностью, чтобы выстоять под напором сильного ветра на выходе наружу, но могут деформироваться в результате сильного удара или физического давления
Коррозия	Подвержены	Не подвержены
Горючесть	Отсутствует	Присутствует
Сложность обработки	Резка выполняется тяжело и с помощью специальных инструментов	Резка выполняется легко с помощью простых, имеющихся в хозяйстве инструментов
Пропускная способность	На железе возможны шероховатости, в малой степени осложняющие прохождение воздуха	Пластик абсолютно гладкий и никак не препятствует прохождению воздуха
Цена	Относительно высокая	Низкая

Совет: если вы планируете использовать металлические изделия, то рекомендуется для этого приобрести трубы из нержавейки или покрытые цинком.
Они хоть и выйдут дороже, зато не будут подвержены поражению коррозией в месте перехода из помещения наружу, где наблюдается обильное оседание конденсата.

Оцинкованные трубы разных форм и размеров

Остальные показатели у рассматриваемых изделий примерно одинаковые. Важно также упомянуть о том, что у обоих материалов есть жёсткие и гибкие представители. И если с жёсткими всё примерно понятно, то гибкие представляют собой гофрированные отрезки труб, позволяющие при установке трубопровода удобно огибать сложные участки, осуществлять повороты.

Гофра из ПВХ – отличный вариант для обустройства вентиляции загородных коттеджей

Из таблицы видно, что однозначно сказать, какая из труб лучше, сложно. У каждой есть свои преимущества и недостатки. Но можно сделать вывод, что пластиковые изделия благодаря низкой стоимости и простоте в эксплуатации гораздо выгоднее использовать в частном доме, а на производстве, где большую значимость приобретают прочность и огнестойкость, более практичными окажутся металлические образцы.

Особенности установки

Монтаж вентиляционной трубы из пластика

При обустройстве вентиляционного трубопровода в вашем доме следует учитывать несколько важных моментов:

1. Желательно, чтобы вентиляция находилась в каждом помещении или хотя бы на каждом этаже, и в особенности это касается, санузла и кухни. В этих комнатах отработка воздушных масс происходит с повышенной скоростью.

Вентиляция над кухонной печкой

2. Можно проложить трубопровод для каждой комнаты отдельно со своим выходом наружу, но это будет нецелесообразно. Гораздо экономнее и практичнее сделать один выход с подключающимися к нему вентиляционными каналами.

Два варианта обустройства вентиляционных выходов

3. Наружную часть трубы размещайте таким образом, чтобы на неё оказывалась наименьшая нагрузка от ветра. Для этого можно спрятать её за коньком крыши. Так вы не только защитите саму конструкцию от возможных деформаций, но и предотвратите обратное задувание отработанных воздушных масс.
4. Перед тем, как рассчитать диаметр нужных для качественной вентиляции труб требуется учесть объём помещения и его назначение. Но для жилых домов обычно вполне достаточно 120 мм, и вы в магазине, скорее всего, встретите изделия именно с таким сечением.

Размеры ПВХ трубы в диаметре 120 мм наиболее оптимальны для обустройства вентиляции

5. Для фиксации соединительных элементов трубопровода используйте специальные хомуты для вентиляционных труб.

Образец подходящего хомута

Вывод

Вентиляция необходима для каждого помещения. Для её реализации требуются специальные трубы, которые обычно выполнены из пластика или металла. Выше мы подробно рассмотрели их сравнительную характеристику и некоторые нюансы монтажа.

Установленная вентиляционная труба из ПВХ в деревянном доме

Видео в этой статье ознакомит вас с дополнительными материалами.Выбирайте трубы для осуществления вентиляции рационально.

gidroguru.com

Вентиляционные трубы: виды, диаметры, области применения

Еще в 1965 году в магазинах можно было найти только вентиляционные трубы с прямоугольным сечением. Позже появились и изделия с круглым сечением. Чуть раньше 90-х годов началась стандартизация диаметров продукции. Унифицированные детали применимы для сборки систем любого типа. Это позволило сделать все работы более простыми и оперативными. Сейчас ассортимент вентиляционных труб очень широк. Определиться в их выборе вам поможет данная статья.

Трубы из нержавеющей стали

Материалы для изготовления воздуходувов

Производятся эти изделия из самых разных материалов. Отличий между ними много: цена, надежность, срок службы, простота монтажа, легкость проведения обслуживающих работ. Самыми востребованными вентиляционными трубами считаются металлические. Изготавливаются они в разных формах (прямоугольные, круглые).



Очень важно, чтобы продукция отличалась устойчивостью к возгораниям, коррозии. Такими характеристиками обладают воздуходувы, выполненные из нержавейки и титана. Хорошо, если изделие снабжено огнестойким покрытием.

Титановая продукция отличается повышенной пластичностью. Ее гибкость позволяет монтировать воздуходувы без их нагрева. Особенно популярны вентиляционные трубы из титана в тех областях, для которых характерно воздействие агрессивных веществ. Причем, в этом случае из титана изготавливаются не только сами элементы конструкции, но и аксессуары к ним.

Спирально — навивной воздуховод



Традиционно металлические воздуходувы изготавливаются из листового алюминия, листовой меди, оцинкованной листовой стали. Но у данной продукции есть и недостатки. В частности, это повышенный шум при эксплуатации, возникновение сквозняков, сложности в распределении воздуха внутри системы.

Популярностью пользуются и изделия, изготовленные из синтетических материалов. В частности, такими материалами являются фиброцемент, стеклопластик, полиэтилен, стеклоткань. Отличными характеристиками обладают вентиляционные трубы из металлопластика.

Они очень просты в монтаже. Современный материал обеспечивает системе надежность и долговечность. Однако на данный момент металлопластиковая продукция не особо востребована у россиян. Но вполне возможно, что вскоре и в нашей стране оценят преимущества металлопластика.

Алюминиевый полугибкий воздуховод

Полугибкие и гибкие вентиляционные трубы

На данный момент в магазинах можно найти гибкие и полугибкие изделия, произведенные из алюминиевой фольги. Полугибкие трубы очень удобно транспортировать. При перевозках они просто сжимаются в «гармошку», а при монтаже распрямляются. Изготавливаются они из толстой алюминиевой фольги. Гибкие вентиляционные трубы производятся из тонкой алюминиевой фольги.

Трубы из алюминиевой фольги



Также применяется полиэфирная пленка и каркас, выполненный из металлической проволоки. Преимущества гибких конструкций очевидны: они экологически чисты, безопасны, долговечны. В продаже имеются изолированные гибкие изделия, отличающиеся пониженным уровнем шума при эксплуатации, что достигается за счет слоя минеральной ваты.

Гибкие вентиляционные трубы

Цена установки гибких конструкций достаточно демократична. Ниже, нежели для монтажа жестких воздуходувов. Но и у них есть недостатки: повышенное аэродинамическое сопротивление, не очень эстетичный внешний вид. Недавно в продаже появились текстильные вентиляционные трубы. Востребованы они, в основном, в Европе. Помимо стандартных функций, они выполняют функцию воздухораспределителя. Основное их преимущество: легкость в монтаже, обслуживании и эксплуатации.

Гофрированные трубы для вентиляции

Диаметры воздуходувов

Выбор диаметра изделия зависит от ряда факторов: площадь помещения, его расположение относительно уровня земли. Также роль играет и цель, для которой планируется монтировать конструкцию. К примеру, для погреба, используемого для бытовых нужд, оптимальным диаметром воздуходува является 90-140 мм. В этом случае в погребе сохраниться оптимальная температура, будет обеспечена качественная вентиляция. Больше диаметр делать не рекомендуется. В противном случае возможно возникновение различных проблем. По поводу нужных вам размеров конструкции вы можете проконсультироваться у продавцов, работающих в магазинах соответствующей специфики.

Как очевидно из статьи, ассортимент современных вентиляционных труб очень широк. Различаются изделия по видам, формам, используемым в производстве материалам. Большой выбор позволяет приобрести именно то продукцию, которая оптимально подойдет под ваши нужды. Теперь обеспечение качественной вентиляции и кондиционирования больше не проблема. Естественно, воздуходувы различают также и по их стоимости. Цена продукции зависит и от ее характеристик, и от производителя. Однако любой человек сможет приобрести это изделие по вполне доступной стоимости.

trubygid.ru
