Строительство туалета своими руками, Фотоотчет

Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к септику, гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. Дачный туалет в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.

Дачный туалет своими руками

Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.

Чертежи дачного туалета

Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные плотницкие навыки.

Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.
Чертеж дачного туалета

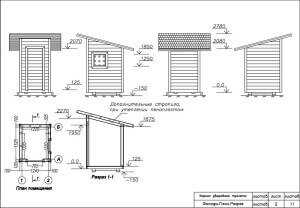

Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.
Чертежи и размеры дачного туалета
Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.
Таблица раскроя досок правой стены
Чертеж каркаса дворового туалета левой стены
Чертеж стен туалета
Чертеж стен туалета
Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.

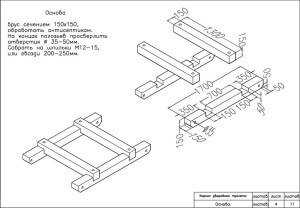

Основа — брус с сечением 150×150, обработанный антисептиком

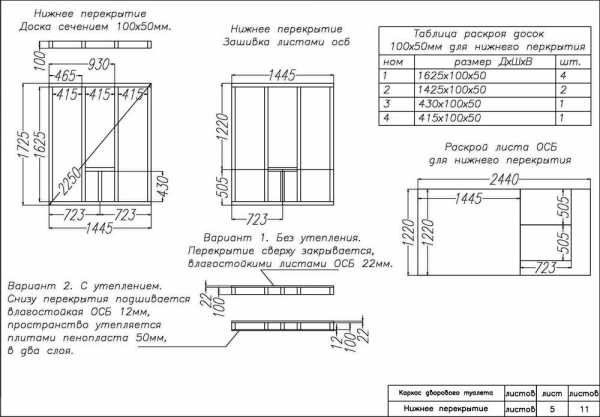

Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.
Таблица раскроя досок для нижнего перекрытия
Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.

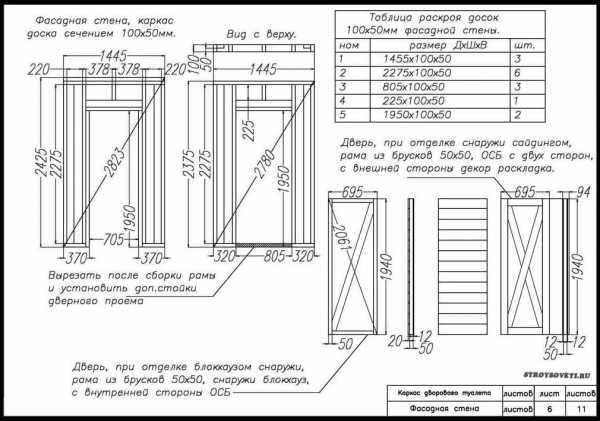

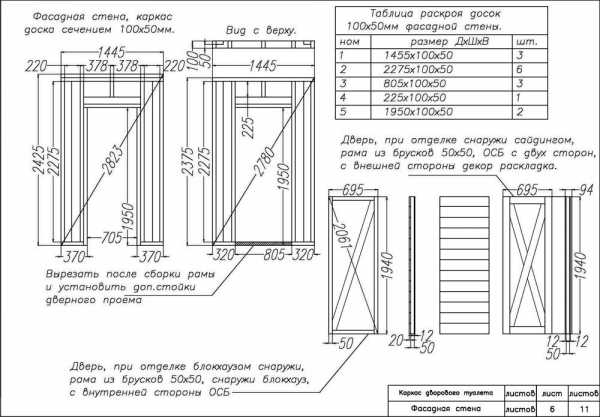

Таблица (чертеж) раскроя досок фассадной стены

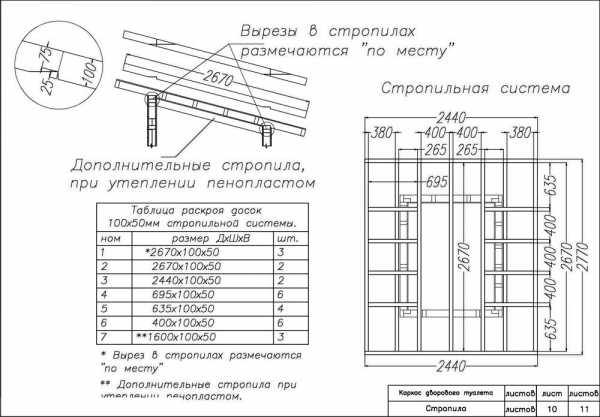

Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.
Дополнительные стропила при утеплении пенопластом туалета
Ниже приведена спецификация необходимых материалов.

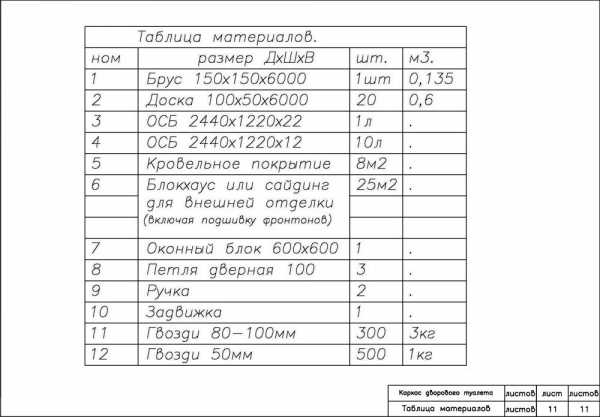

Таблица материалов необходимых для постройки туалета

Технология постройки туалета на дачном участке

Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.
Основание для туалета из бруса пропитанного антисептиком
Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.

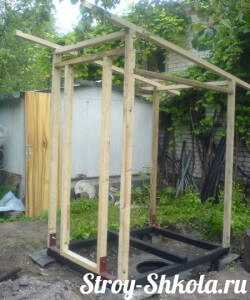

Собираем каркас туалета по чертежу
Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.

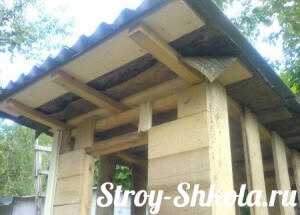

Делаем крышу для туалета
Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.

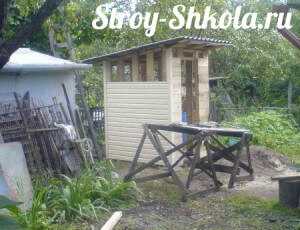

Обшиваем туалет вагонкой
Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
Внутри выполняют полку из бруска на уровне 40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.
Стульчак в туалете
При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.

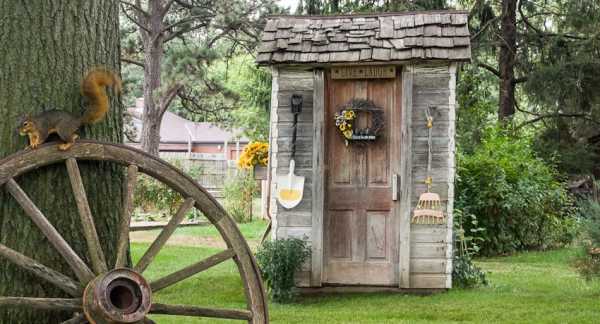

Туалет готов

stroyvopros.net

Устройство дачного туалета — чертежи и схемы

Содержание статьи:

Одной из главных построек на дачном участке является туалет. Без этого небольшого сооружения обойтись сложно. Именно поэтому каждый владелец частного участка должен задуматься о его наличии. Другим вопросом будет решение внешнего вида, комфорта и удобства. Немаловажными будут обслуживание и процесс использования. Устройство дачного туалета должно включать в себя все эти особенности. Чтобы сделать качественное сооружение нужно выяснить его типы, как можно сделать своими руками, какие материалы применять, а также какие чертежи должны иметься. Об этом поговорим далее.

Выбор типового проекта

Большой выбор материалов и вариаций обустройства дачного туалета своими руками приводит людей к раздумьям. Что выбрать? Как раз для этого следует изучить теорию. Предлагаем помочь в этом. Для начала разберем типовые проекты туалета для дачи.

Наиболее популярными проектами являются следующие:

Сооружение с выгребной ямой;
Пудр-клозет;

Биотуалет.

У каждого проекта имеются свои достоинства. Посмотрим.

Туалет с выгребной ямой

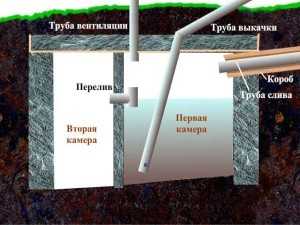

В этом варианте основным моментом будет обустройство выгребной ямы. Процесс ее обустройства мы уже разбирали, ссылка после статьи. Здесь скажем, что выполнить ее можно из кирпичей или просто поставить металлическую или пластиковую бочку.

Стандартный размер выгребной ямы. Ширина – 150 см. Длина – 150 см. Глубина – от 1 до 3 метров.

При обустройстве ямы следует предусмотреть необходимость ее откачки спецтранспортом. Особенностью проекта будет то, что все отходы будут собираться в ней. Рано или поздно потребуется очистка. Это один из недостатков.

Другой возможной проблемой может стать наличие неприятного запаха. Этот момент тоже следует продумывать заранее. А именно обустройство вентиляции.

Вентиляцию можно сделать искусственную и принудительную. Первый вариант делается просто. Требуется сделать по 2 небольших отверстия вверху и внизу сооружения. В итоге будет происходить естественная циркуляция воздуха и удаление запаха. Другим вариантом будет установка вентиляционной трубы позади сооружения. Как это сделать рассматривали в статье про

технологию возведения дачного туалета.

Можно проработать второй вариант вентилирования. Потребуется просто установить электрический вентилятор, который будет выдувать все запахи. Однако при его установке нужно позаботиться о притоке воздуха, если помещение будет получаться герметичным, без естественного притока воздуха. В этом случае нужно сделать отверстие. Его диаметр должен быть аналогичен диаметру вентилятора.

Пудр-клозет

Еще один вариант дачного туалета своими руками. Для него выгребной ямы не нужно. Все скапливается в установленном под стульчаком резервуаре. Оптимальным устройством будет наличие двух емкостей различного размера. Меньшая должна иметь несколько разного размера отверстий. В нее помещается емкость побольше, у которой на боку делается круглое выходное отверстие. Оно необходимо для подключения дренажного шланга. Шланг потребуется для вывода жидкости в землю.

Можно сделать проще. Поставить просто ведро, которое при наполнении опорожнять. В этом случае при разработке проекта следует продумать возможность беспроблемного удаления емкости. Здесь два варианта. Первый – удаление ведра из-под стульчака. Второй – сзади постройки делается проем с дверью.

Для сдерживания неприятных запахов применяют наполнители. Чаще всего это торф. После полного заполнения емкости с наполнителем его просто выкидывают на компостную кучу.

Биотуалет

Этот вариант дачного туалета своими руками не предполагает никакой работы. Вы просто приобретаете подходящее сооружение и устанавливаете в удобном месте.

В биотуалетах тоже используются различные наполнители, например, торф или опилки. Они будут помогают преобразовывать нечистоты в удобрения. Это позволяет решить сразу две задачи.

Не задумываться об очистке выгребной ямы;
Не решать, куда девать отходы. Их можно применять, как удобрение.

Эти два фактора существенно облегчают обслуживание туалета. Однако отходы не стоит нести сразу на грядку. Они должны еще перегнить на компостной куче.

Подобные туалеты экологичные. У них нет неприятного запаха. Поэтому его вполне можно разместить возле дома. Отдельные предназначены даже для установки в доме.

Производятся в двух видах:

Пластиковая кабинка с емкостью для отходов;
Отдельное сидение с контейнером.

Среди последних моделей можно найти совмещенные с душевой кабинкой.

Чертежи туалета

С моделями разобрались. Теперь посмотрим на чертеж дачного туалета. Используя эти данные можно просчитать количество необходимых материалов и самостоятельно его изготовить.

1. Каркас выполняется из досок размером 100х50. Основой выступают два бруса 150х150 мм. Древесину желательно обрабатывать антисептическими средствами. При необходимости или желании можно провести утепление. Для этих целей подойдет пенопласт или пеноплекс.

Крыша односкатного типа. Уклон выполняется назад. Покрывается подходящим материалом. Чаще всего используется металлочерепица или мягкие варианты черепицы.

2. Далее приводим габаритные размеры. Высота постройки должна быть 2 метра и более. Ширина – не меньше 1,2 м. Длина – от 1,5 до 2 метров.

3. Задняя стенка – прямоугольной формы. Монтаж осуществляется доской 100х50 мм. Крепится все гвоздями или саморезами. Боковые – форма трапеции. В одной из них желательно сделать окно. Оно потребуется для освещения и естественной вентиляции.

Лицевая стенка – с дверным проемом. Стены изготавливаются отдельно и крепятся на готовое основание.

4. Основание из брусьев также скрепляется гвоздями или саморезами. Чтобы увеличить жесткость конструкции желательно выполнить пазы. Глубина 5 см, ширина – 15 см.

5. Пол тоже выполняется досками 50х150 мм. Дополнительно все можно обшить фанерой или OSB. Под листы также можно проложить утеплитель. При наличии выгребной ямы потребуется выполнить отверстие.

6. Каркас двери делается из бруса 50х50. Для лучшей жесткости следует сделать диагональные перекрытия. Внутри обшивается фанерой или OSB. Внешне отделывается совместно с остальными стенками.

7. Крыша обладает стропильной системой наслонного типа. Непосредственно стропила делаются опять же из досок 100х50. В них выполняются запилы и фиксируют к верхней части стенового каркаса с шагом 0,4 м.

8. В завершение спецификация требующихся материалов.

Материалы для изготовления

Современный выбор строительных материалов дает волю фантазии. Выше мы разобрали проект деревянного сооружения. Однако этим все не ограничивается. Туалетные домики могут быть построены из кирпича, профнастила, различного типа блоков, OSB или фанерных плит и так далее.

Выбор материалов будет зависеть от ваших финансовых возможностей и срока эксплуатации сооружения. Предлагаем взглянуть на характеристики основных вариантов.

Кирпичный туалет

Достоинств много. Стоек к атмосферным воздействиям. Отлично удерживает тепло и прохладу. Выполнен из экологически чистого материала. Можно построить любую форму.

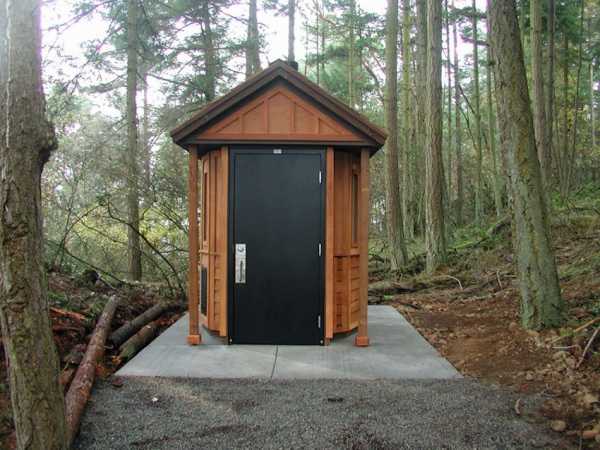

Туалет из дерева

Является классическим вариантом. Минимальное время на возведение. Небольшие трудозатраты на возведение в сравнении с предыдущим вариантом. Привлекательный внешний вид. Основа – экологически чистый материал.

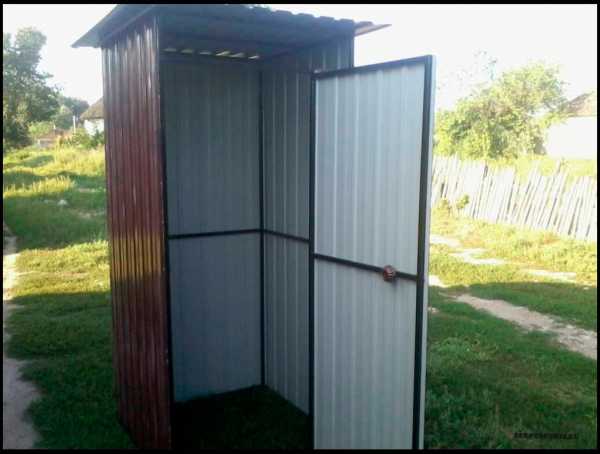

Металлический туалет

Вариант для экономии времени и средств. Для возведения подойдет любой листовой металл, например, профнастил. Основа – каркас из профильной трубы. Изготовить по силам каждому. Наиболее экономичный вариант из всех. Однако следует уделять внимание внутренней обшивке с утеплением для зимы и удобству стульчака.

Как можно увидеть вариантов много. Для возведения можно выбрать наиболее привлекательные материалы и тип сооружения. У каждого из них, бесспорно, будут свои плюсы и минусы. Все это стоит продумать. Но изготовить туалет на даче по силам каждому.

Советуем почитать:

stroysoveti.ru

особенности конструкциий «шалаш», проекты, фото и видео

Далеко не каждый дачный домик оборудован современным санузлом, который подключен к септику. Чаще всего туалет с выгребной ямой располагается в углу участка, вдалеке от домика и колодца. Однако, даже в таком случае его можно сделать комфортным и симпатичным, отлично вписывающимся в общий дизайн участка.

Далее мы рассмотрим чертежи стандартной конструкции туалета и ознакомимся с технологией его строительства.

Дачный туалет

Проект стандартного дачного туалета

Особенности проекта

Проект туалета на даче представляет собой выгребную яму, над которой установлен небольшой деревянный домик. Правда, в последнее время вместо выгребной ямы дачники все чаще используют биотуалеты.

В частности, отличной альтернативой выгребной яме являются торфяные туалеты, которые перерабатывают отходы в удобрение. Их цена варьируется в пределах 50-500 долларов США.

Каркас туалета

Однако, в любом случае необходимо построить кабинку. Чаще всего ее делают прямоугольной формы, из дерева. Для ее каркаса используют обрезную доску, к примеру, 100х50 мм, устанавливается туалет на основание из бруса 150х150 мм.

Совет!
В регионах с холодным климатом кабинку туалета можно утеплить пенопластом толщиной 50-150 мм.

Крышу проще всего выполнить односкатную, с уклоном назад. Для ее покрытия подойдет любой кровельным материалом, к примеру, шифер, профнастил или мягкая черепица.

Размеры кабинки

Высота туалета, как правило, составляет два метра и выше, ширина – не меньше 120 см. Точные размеры содержат чертежи дачного туалета.

Торцевая стенка кабинки имеет прямоугольную форму. Ее сборка осуществляется из той же доски на саморезы или гвозди, в соответствии с чертежом. Так как крыша имеет наклон, боковые стенки выполняются в форме трапеции.

В одной из стен необходимо выполнить окно, которое обеспечит естественное освещение помещения и вентиляцию. Фасадная же стена содержит дверной проем. Стены туалеты собираются по отдельности и затем скрепляют на основании.

Чертеж стенок кабинки

Полозья из бруса соединяют шпильками или гвозди. Для увеличения жесткости конструкции, в нижних полозьях нужно сделать пазы шириной 150 мм и глубиной 50 мм.

Обратите внимание!
Перед укладкой брусьев, их необходимо обработать антисептиком.
Данная процедура позволит уберечь основание от гниения.

Нижнее перекрытие выполняется из досок 50х100 мм и зашивается листами ОСБ. Перекрытие так же можно утеплить пенопластом. В задней части пола туалета, если он предназначен под выгребную яму, нужно выполнить отверстие.

Чертеж основания

Для изготовления двери можно использовать бруски 50х50 мм, которые для увеличения жесткости соединяются диагоналями. Изнутри дверь следует обшить ОСБ плитами, а снаружи доской. Детальную информацию о сборке двери содержит чертеж туалета для дачи.

После того, как коробка будет выполнена, изготавливается стропильная система крыши. Стропила можно сделать из тех же досок 100х50 мм. Шаг стропил должен составлять не более 40 см.

Прикрепить стропила можно при помощи гвоздей или саморезов.

Материалы

Чтобы построить туалет по вышеописанному проекту, надо подготовить следующие материалы:

Наименование материала	Количество (шт.)	Количество (м3)
Брус 150х150х6000	1	0,13
Дока 100х50х6000	20	0,6
Кровельное покрытие	8 м2
Оконный блок 600х600	1
Петля дверная	2

Совет!
Если вы купили дачный участок без построек, первым построенным объектом должен стать туалет.
После этого можно приступать к строительству самого домика.
Чтобы не тратить на данный процесс годы, следует обратить внимание на такой вариант как дачные дома из блок — контейнеров , на установку которых уходит минимум времени.

Туалет типа шалаш

Проект туалета типа шалаш

Если стандартный проект дачного туалета вас не устраивает, так как хочется видеть на участке более оригинальную конструкцию, которая будет служить украшением экстерьера, можно выполнить туалет в виде шалаша или терема.

Особенностью такой конструкции является длинная двухскатная крыша. В некоторых случаях такая крыша начинается от самого основания, в результате чего боковые вертикальные стены у кабинки отсутствуют. Задняя и передняя стенка при этом представляют собой два треугольника.

Основание такой конструкции выполняется из брусьев, так же, как и для вышеописанного туалета. После этого собираются стенки-треугольники.

Так как крыша постройки остроконечная, ее высота должна быть выше стандартного туалета. Обычно она составляет 2300 см.

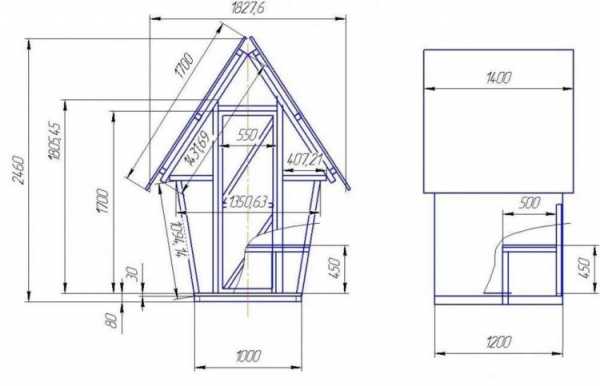

Чертеж дачного туалета типа шалаш или теремок

После установки передней и задней стенки, между ними в верхней части закрепляется брус, к которому крепятся доски стропильной системы. После этого крыша обшивается листами влагостойкой фанеры и укладывается кровельный материал. Наилучшим вариантом в этом случае является мягкая черепица.

Фронтальная стенка, как и в предыдущем случае, должна иметь дверной проем. Сама дверь выполняется так же, как описано в предыдущем проекте.

Строительство туалета

Особенности строительства туалета

Итак, вы подыскали подходящий проект туалета для дачи и разобрались с его особенностями. После этого можно приниматься за работу.

Инструкция по строительству туалета с выгребной ямой выглядит следующим образом:

В первую очередь надо выбрать место для туалета, которое должно располагаться не ближе 25 м от источника воды. Иногда выполнить это условие невозможно, в таком случае в качестве дачной выгребной ямы используют герметичную емкость.
Затем нужно выкопать своими руками яму. Она может располагаться строго под кабинкой или занимать большую площадь.
Для обустройства стенок ямы можно использовать автопокрышки. Еще одним распространенным вариантом является установка специальной пластиковой емкости, которая армирована металлическими ребрами.
После установки емкости, нужно засыпать и хорошо утрамбовать землю вокруг нее.
Следующим шагом является установка столбчатого фундамента, который располагается по углам основания каркаса. Фундамент можно выполнить из блоков или кирпича. Для этого надо выкопать ямки по размеру блоков на глубину около 30 см и засыпать дно песком толщиной около 10 см, после чего можно укладывать сами блоки.
После того как фундамент будет выполнен, его необходимо гидроизолировать несколькими слоями рубероида.
Затем на фундамент под дачный домик устанавливается основание из бруса и выполняется дальнейшее строительство согласно проекту.
Когда каркас конструкции будет готов, снаружи его можно обшить вагонкой, блок-хаусом или сайдингом.

На фото — полка со стульчаком

После того, как кабинка будет установлена, в ней необходимо выполнить полку на уровне 40-50 см над уровнем пола. Для этого надо прикрепить к каркасу брус при помощи уголков и саморезов. Обшить получившуюся полку можно строганой доской, предусмотрев отверстие.
Далее по размеру отверстия следует прикрепить стульчак с крышкой.

На этом строительство туалета завершено. Чтобы сделать его более комфортным, можно выполнить освещение и установить держатель для туалетной бумаги.

Совет!
Если дачный участок не подключен к электроснабжению, можно использовать автономный генератор.
Конечно, подобное оборудование стоит довольно дорого, но решить проблему поможет аренда дизель генератора для дачи .

Вывод

Построить на даче туалет под силу каждому домашнему мастеру. Для этого надо лишь подготовить все детали, согласно чертежам, с точным соблюдением размеров, после чего, выполнить их сборку.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

9dach.ru

Как построить деревянный туалет на даче своими руками

Казалось бы, довольно простой вопрос. Только вот однозначного ответа на него нет, если, конечно, учитывать все особенности проектирования и возведения объекта. По сути, деревянным (самый распространенный вариант) является лишь каркас туалета, который в просторечии именуется «скворечником» (хотя это и не совсем верно).

А вот для всего остального (фундамент, внутреннее обустройство) имеется несколько типовых решений, и какое именно подойдет для конкретного дачного участка – сразу, «навскидку», не скажет даже специалист. Что учесть, как не просто построить деревянный туалет, а грамотно, какие в том или ином случае чертежи и схемы целесообразно использовать – со всеми нюансами работы ознакомит предлагаемая статья.

Выбор места для строительства

Именно с этого, а не с чертежей туалета, и следует начинать. Их, скорее всего, придется корректировать (если берутся типовые схемы) под особенности дачного участка.

Что учесть:

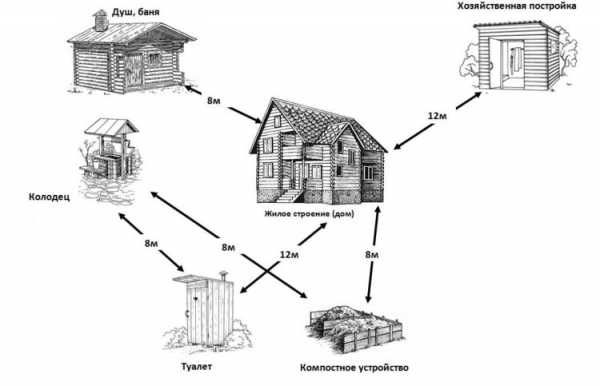

Соблюдение санитарных правил. В первую очередь это касается минимальных отстояний (в м) от: внешних ограждений – 1,5; колодцев – 8; дорог – 10. Учитывая небольшие размеры большинства дачных участков, выполнить все указанные требования практически невозможно. Но то, что касается соседей, межевых норм – следует учесть. Во избежание проблем в дальнейшем.

Глубину залегания подземных водяных пластов. Она во многом определяет тип туалета (об этом чуть ниже).
«Розу ветров». Она также влияет на выбор места. Если запахи будут сноситься в сторону домика, вряд ли пребывание на даче можно считать комфортным. Относительно соседского строения и говорить не стоит – ежедневные скандалы с требованиями перенести туалет на другое место гарантированы. Но это касается только самого распространенного варианта – выгребной ямы. Правильный выбор схемы данный минус нивелирует.
Интенсивность использования туалета. Сколько человек приезжает на дачу, как часто? Проживает ли кто-нибудь на ней постоянно? Вопросы немаловажные при выборе схемы и составлении чертежей.
Возможность обслуживания. В связи с тем, что дачные участки плотно засажены, а длина рукава ассенизаторской машины не превышает 35 – 40 м, ставить туалет в дальнем углу дачи вряд ли целесообразно. Но и здесь есть варианты. Например, использовать специальные биопрепараты и получать органическое удобрение. Или обустраивать не традиционную выгребную яму, а биотуалет или обустроенный своими руками пудр-клозет. В последних случаях услуги профессионалов вовсе не понадобятся, да и другие проблемы (с неприятными запахами, грунтовыми водами) будут полностью решены. Такие туалеты можно располагать где угодно, не боясь нарушить требования санитарии.

Вывод – так как выбор схем и чертежей довольно большой, выгребные ямы постепенно уходят в прошлое, поэтому ориентироваться лишь на них – это заранее создавать себе массу проблем в будущем.
Типы дачных туалетов
Только разобравшись со всеми разновидностями и наиболее распространенными чертежами, можно точно определиться с местом установки кабинки.
Пудр-клозет
Более удобный, чем выгребная яма, вариант дачного туалета. К тому же – самый простой. Устройство понятно из рисунка.

Ведро, используемое в качестве накопителя – не стандарт. Подойдет любая емкость, которую можно легко выдвинуть и опорожнить. Лучше всего, если ее получится переносить. Дело в том, что в такие туалеты постоянно засыпается органика – торф, опилки, древесная зола или специальные препараты.
Как результат – из нечистот получаются хорошие удобрения. Остается лишь переместить накопитель туалета к компостной яме и выгрузить в нее содержимое резервуара. Для дач – неплохое решение сразу нескольких проблем.

Преимущества:
Минимум финансовых затрат.
Быстрота возведения туалета.
Возможность установки кабинки где угодно, ориентируясь лишь на санитарные нормы.
Не придется заниматься земляными работами и обустройством фундамента. Как правило, на дачах основанием для короба служит опорная рама из бруса. Она укладывается в небольшую канавку, в которой предварительно уплотняется грунт и делается засыпка смеси песок + щебень или ПГС.
Простое обслуживание, не требующее привлечения специалистов.
Получение хорошего органического удобрения для дачного участка.
Биотуалет
Более совершенная модификация, чем предыдущая. В комплект входят специальные кассеты, которые при наполнении легко вытащить и опорожнить. В продаже имеется много вариантов таких изделий – выбор есть.

Минус в том, что придется потратить определенную сумму денег. Рядового дачника такая идея вряд ли обрадует.
Люфт-клозет
Такая схема напоминает традиционный дачный туалет с выгребной ямой.

Главное отличие – кабинка и накопитель нечистот могут быть разнесены территориально. На общем чертеже это хорошо видно.

Следовательно, у владельца дачного участка появляется больше возможностей для выбора места, где можно удобно расположить кабинку туалета. Как вариант, в домике, если позволяют его габариты. Пожалуй, это единственный плюс такого решения.

Во всем остальном – много недостатков, главный из которых – необходимость в регулярной очистке накопителя. Но этот минус можно частично нивелировать, расположив емкость так, чтобы рукав ассенизаторской машины достал до очистного люка. А если использовать специальные препараты с бактериями, разлагающими нечистоты, то временной период между обслуживаниями резко увеличится.
Кабинка с выгребной ямой
Насколько целесообразна такая схема – трудно судить, не зная всех особенностей дачного участка. Но на большинстве из них подобные туалеты установлены с явным нарушением санитарных норм. Конфликтов между соседями нет по той причине, что практически у всех именно такие варианты отхожих мест. А вот как сказывается специфика объекта на почву, корневую систему растений, грунтовую воду – об этом мало кто задумывается.
Размеры ямы, как правило, выбираются одни и те же. Поэтому здесь можно говорить о некоем стандарте, который наработан практикой эксплуатации таких разновидностей дачного туалета. Накопитель для удобства строительства делается квадратного сечения со стороной примерно 1,5 м. Глубина ямы – от 1,5 до 2,5. Определяясь с последним параметром, необходимо учитывать конфигурацию подземных водяных пластов.

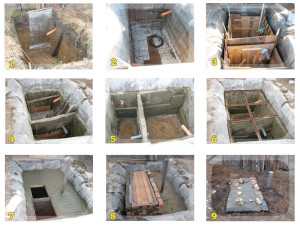

Варианты выгребных ям
По конструкции
Герметичная. Ее дно делается монолитным – плита или заливка бетона. Такие накопители требуют регулярной очистки.
С дренажом. После обустройства ямы на ее дно укладывается песок (крупнозернистый), а сверху мелкая щебенка или речная галька. Получается своеобразный фильтр, который задерживает твердые фракции и пропускает жидкость. Если на участке обустроен колодец, то такой вариант туалета не рекомендуется. Причина понятна.

По материалу
Выбор небольшой – бетонирование стенок или кирпичная кладка. Установка железного резервуара нецелесообразна, так как металл довольно быстро разрушается. Если оставить стенки накопителя земляные, то все жидкие нечистоты будут уходить в грунт, причем в разные стороны. Но и это не все. Подземные воды начнут поступать в яму, и пользоваться туалетом станет невозможно.
Что учесть:
Во-первых Во-вторых В-третьих
Варианты кабинок туалета
Как обустроить каркас, хозяева решают сами. Одни выбирают оригинальные дизайнерские решения,

другим же достаточно и традиционных конструкций. Вот с особенностями постройки последних стоит разобраться подробнее. Во-первых, их проще возвести. Во-вторых, внешний вид такого туалета можно изменить до неузнаваемости. Благо, выбор материалов и вариантов оформления огромный.
«Скворечник»

«Шалаш»

Что учесть:
Высота кабинки выбирается применительно к росту среднестатистического человека + небольшой запас. Но не следует забывать и о парусности такой легкой конструкции. Поэтому возводить короб высотой более 2,3 м не рекомендуется.
Желательно составлять собственный чертеж туалета, который оптимально подходит для конкретной дачи. Это – один из способов разумной экономии на материалах.
Автор не останавливается на аспектах выбора заготовок. Под деревом подразумеваются не только брус, доска, но и различные изделия на основе стружки и опилок – МДФ, ОСВ, ДСП, ФК и тому подобное. Давать какие-либо рекомендации по данному пункту бессмысленно. Тот, кто делает что-либо своими руками, сам способен определить, с какой разновидностью продукции ему удобнее работать.
woodguide.ru
Дачный туалет теремок своими руками:схема постройки, размеры
Как сделать дачный туалет своими руками
Первым делом требуется сделать фундамент для туалета своими руками. Размеры фундамента составляет 1,4 на 2 м. Глубина и ширина 0,25 на 0,25 м, а цоколь 0,2 м. Фундамент для дачного туалета засыпается боем кирпича, щебнем и прочими вещами, что имеются под рукой. После этого все заливается раствором. Внутри фундамента вырывается яма глубиной 0,8 м, после чего выкладывается цоколь. Яма обкладывается толщиной в четверть кирпича, а цоколь в один кирпич.
Обратите внимание!
Дно при этом остается песчаным.
Когда строится дачный туалет Теремок своими руками, то древесину необходимо заготавливать заранее, чтобы она была одинаковая по плотности, структуре, качеству, виду и прочим параметрам. Чаще всего берется кругляк ели и отшлифовуется до нужного состояния, так как стоимость ели ниже, чем древесина других пород.
Далее следует заняться каркасом. Для этого берется два бруса длиной 1,4 метра, и сечением 11 на 11 сантиметров. Первый выкладывается с одного края фундамента, а второй ставится параллельно на расстоянии в 1,12 метра. Закреплять их пока не стоит.
Далее стоит заняться подготовкой пола. Для этого берутся брусья таких же размеров и из них сбивается пол шириной в 0,65 метра. После сбивки поверхность нужно отшлифовать с одной стороны, а с другой обработать автомобильной обработкой. Полученную конструкцию стоит выложить на нижний каркас, но закреплять еще рано, так как может потребоваться подгонка, если возникнут нестыковки. Если все нормально, то можно закреплять, и пол уже готов.
Каркас продолжает собираться из брусьев того же сечения. Здесь нужна длина в 1,5 метра для четырех стоек и по 2 метра для четырех стропил. Для прогона берется 1,3 метра. Все полученные части выкладываются по чертежу. После проверки с них можно срезать углы для закрепления при помощи гвоздей. Низ получившегося каркаса подрезается в одной плоскости, чтобы была возможность стать на пол.
Обратите внимание!
Все эти операции делаются на земле, так что нужно иметь ровную расчищенную площадку.
Затем ставится передняя и задняя часть каркаса в виде рам на брусья в соответствующем положении. Фиксация происходит при помощи крепких гвоздей. Все эти крепления пока носят временный характер, так как далее следует все дополнительно укрепить шпильками и скобами. Прогон соединяется в верхней части. Когда все размеры будут в очередной раз сверены, то можно приступать к креплению каркаса к полу и если все удачно, то закрепить скобами, которые изготавливаются из 6 мм проволоки. Передний брус и пол сшиваются 20 см гвоздями.
После этого ставится передняя часть каркаса, где будет находиться дверь. Эта часть изготавливается из бруса 5 на 10 см. Размер двери можно взять стандартный 1,9 на 0,8 метра и подогнать ее под дверь. После прочно закрепляются стыки конструкции при помощи шпилек с резьбой, гаек и шайб. Отверстия сверлятся наискось, через стропило и стойку.
Стоит обратить внимание!
Следует неглубоко рассверлить отверстия при помощи большего сверла, чтобы таким образом спрятать в углублении гайки.
Таким же образом закрепляется и дверная коробка. После того, как все будет закреплено, можно приступить к шлифовке, для чего и применяется кругляк. Его нужно распилить пополам при помощи пилы. Полученными половинками обшиваются все стороны каркаса. Поверхность должна выступать примерно на 12 см.
Кровля создается путем прибивания досок на стропила. Сначала пробивается верхняя доска, потом нижняя, а затем уже все, что должны находиться между ними. Это делается с обеих сторон. После крыша покрывается кровельными материалами, к примеру, ондулином. Затем нужно обрезать доску на обрешетке по краю и сделать пелену.
При помощи саморезов к стенкам прикручиваются направляющие. На них крепится доска полки для сиденья. Отверстие в доске вырезается электролобзиком. Окошко над дверью, виды петель и ручек двери остаются на усмотрение изготовителя. После всего этого можно покрасить туалет или вскрыть лаком.
vivoz-gbo.ru
Чертежи и популярные схемы туалета для дачи
Чаще всего в дачных поселках центральная канализация отсутствует, и строительство клозета становится жизненной необходимостью. Его возведение не является таким уж сложным делом и, в принципе, под силу любому, кто решил обустроить свой дачный участок.
Для этого требуется желание, кое-какие инструменты и некоторое представление об объекте строительства. Комфортабельный и гигиенический дачный туалет, чертежи которого можно найти на многих специализированных сайтах, позволит иметь городские удобства и за пределами больших населенных пунктов.
Содержание:
Немного о дачном клозете
Совет по обустройству с выгребной ямой
Схема и устройство септика
Немного о преимуществе биотуалета
Делаем кабинку сделать своими силами
Подведем итог
Каким он может быть
Существует несколько типов отхожих мест для дачи:
С выгребной ямой
Люфт- и пудр-клозет
Биотуалет
У каждого из них есть свои определенные преимущества и недостатки. Так, например, на севере нашей страны наиболее оптимальным вариантом считается люфт-клозет. Его конструкция является чем-то средним между квартирным туалетом и классической уличной будочкой с выгребной ямой. В южной части России, где разложение отходов жизнедеятельности происходит намного быстрее, такая система уже не будет хорошим вариантом. Зато биотуалет может стать удачной его заменой.
Выбор типа клозета зависит от многих факторов, в том числе и от платежеспособности владельца дачного участка. А построить дачный туалет, используя чертежи, не так уж и сложно. Это может быть как простой сельский вариант или обычный септик, так и современная конструкция.
Как обустроить туалет с выгребной ямой
Эта традиционная конструкция имеет вид деревянной будки, размещенной в дальнем уголке участка. И чем дальше она расположена от сада и огорода, тем лучше. Но это не совсем удобно, так как в этом случае туалет находится далеко от жилого помещения. Конечно, на небольшом по площади участке разместить жилую зону и отхожее место на большом расстоянии друг от друга не получится, и тогда клозет будет соседствовать с домом, что также не очень хорошо.

Этапы работ по обустройству выгребной ямы
Для человека, который хоть немного разбирается в строительстве, соорудить дачный туалет будет не сложно, особенно если имеется чертеж с размерами. Для этого необходимо только наличие инструмента, материалов и немного умения.
Стандартный домик из вагонки можно соорудить в среднем за пару дней. Больше времени займет создание выгребной ямы. Так как ее надо не только выкопать, но и надежно герметизировать. Это делается с помощью бетонных колец или обкладывают изнутри кирпичом. При наличии на участке объектов питьевой воды надежность стенок ямы должна быть идеальной.
Схема септика без откачки

Схема септика без откачки
Такой дачный туалет, чертежи которого встречаются чаще всего, имеет большой недостаток – содержимое из выгребной ямы может поступать в почву или просачиваться в грунтовые воды, которые иногда используются для полива огорода или даже для питья. Этого допускать нельзя ни в коем случае.
Некоторые считают, что в прошлом отходы человеческой жизнедеятельности из выгребных ям применялись как удобрение.
Но это не совсем так, использовались главным образом отходы со скотного двора. Переполненные же туалетные ямы засыпались землей, а кабинки переносились на другое место. И только через несколько лет, при крайней необходимости, перепревшие отходы использовались на овощных грядках.
Герметичность выгребной ямы иногда обеспечивают использованием каких-либо емкостей, изготовленных из металла или пластика. Но и этот вариант имеет существенный недостаток – зарытые в землю баки недолговечны, даже если материалы, из которых они изготовлены, прошли специальную обработку.
Смотрим видео, схема септика своими силами:
Купив готовый деревянный туалет для дачи, или построив его самостоятельно, используя чертежи, решить все санитарные проблемы сразу не удастся. Наступит такой момент, когда надо будет чистить переполненную выгребную яму. Для этого следует вызывать ассенизаторскую машину, а это будут дополнительные расходы, которые зависят от объема выкачиваемых отходов и расстояния до дачи.
Биотуалет на дачном участке
Торфяной вариант
Если финансовые возможности не позволяют приобрести фабричное устройство этого типа, то его можно сделать и своими руками, применив торфяной наполнитель, который в дальнейшем можно использовать в качестве компоста.
Этот вариант в последние годы стал довольно популярным. В нем вместо традиционной выгребной ямы применяется емкость большого объема.
Накопительный бак не закапывается в землю, что существенно продлевает срок его службы.Если кабинка биотуалета выполнена из пластика, то это устройство получает ряд дополнительных преимуществ. Этот материал не гниет, не впитывает запахи, его эксплуатационный период значительно больше, чем у дерева.
Растворителем отходов в компостном туалете является торф, один килограмм которого перерабатывает около десяти литров стоков.
Деревянные кабинки торфяного биотуалета сооружаются таким же способом, как и классические сельские. Сначала определяются оптимальные размеры будущего дачного туалета, потом возводится каркас, к которому прибиваются доски.
Пудр-клозет своими силами
Установить его можно в любом уголке участка. В его конструкции нет стандартной выгребной ямы, ее функцию выполняет большая емкость из прочного материала. Опорожнение бака происходит по мере его заполнения.

Схема дачного варианта
Главным преимуществом такого устройства являются не только компактные размеры, но и безопасность дачного туалета, так как отходы не загрязняют почву и грунтовые воды.Схема устройства такой конструкции довольно проста.
Размеры дачного туалета вы вправе выбрать самостоятельно. На задней стенке делаются специальные отверстия для вентиляции и проведения очистных работ.
Внутри кабинки размещается короб, в котором содержатся торф или опилки, используемые для присыпки отходов. При заполнении емкости отходы выносятся на компостную кучу.
Что выгоднее: строим или покупаем
На современном строительном рынке представлено огромное количество готовых кабинок из самых разных материалов. Цена на них колеблется от 200 до 1000 долларов. Но на дачном участке чаще всего дешевле будет построить клозет самому из кирпича или деревянных досок. Его создание не требует специальных навыков и строительных знаний. Достаточно найти в интернете чертеж понравившегося дачного туалета, скачать его и запастись необходимыми материалами и инструментами.
При наличии деревянного бруса, фанеры, шифера и листового пенопласта построить удобный и практичный клозет не составляет большого труда.
Тем более, что выполнить все работы можно самостоятельно, не привлекая для этого специалистов. Туалет для дачи, созданный своими руками, обойдется в 2-3 раза дешевле готовой кабинки, а скопированный из сети чертеж будет служить руководством по его поэтапному строительству. При желании иметь туалетный домик, отличающийся от соседских аналогов, можно заказать индивидуальный проект и уже по нему построить кабинку, которая, кроме своего прямого предназначения, будет еще являться украшением дачного участка.
vashbiotualet.ru
Строительство туалета на даче своими руками, чертежи, размеры
Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.
Деревянный туалет в окружении зелени и цветов
Виды устройства туалетов в загородных условиях
Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.
Туалет на даче обшитый сайдингом смотрится весьма неплохо
Туалеты бывают следующих видов:
обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;
Туалет на даче может выглядеть очень оригинально
пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;
Аккуратный туалет из строганной доски
туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;
Туалет в виде огромного пня
биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;

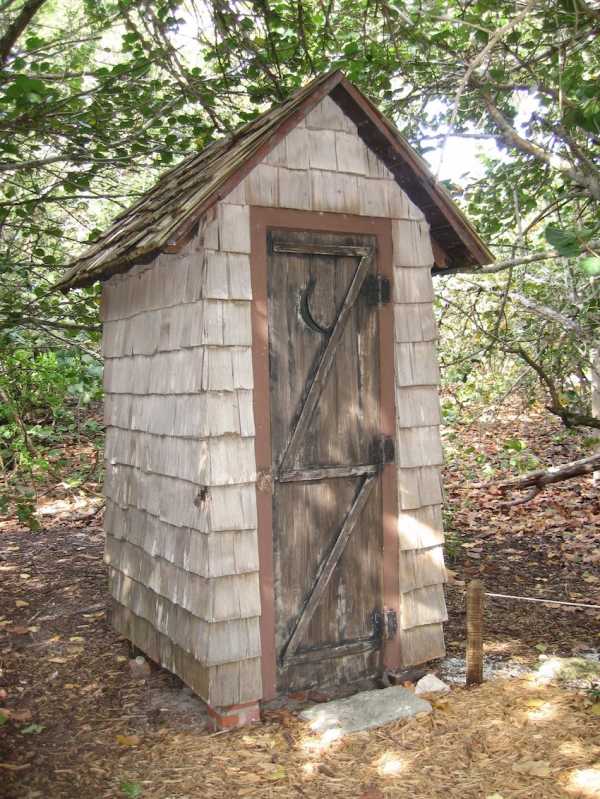

Туалет из деревянной дранки
в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;

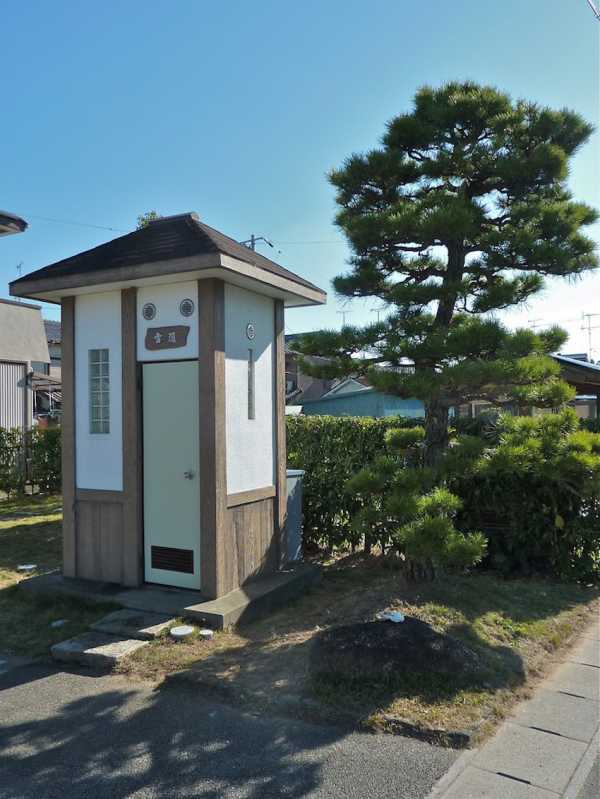

Туалет на улице в японском стиле
торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.
Деревянный туалет на даче с односкатной крышей
Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.
Цвет деревянного туалета может гармонировать с окружающим ландшафтом
Поиск оптимального места на участке для сооружения туалета
Перед тем, как начать возведение туалета на участке, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:
расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
подвальные помещения или погреб должны находится на расстоянии более 12 м;
баня или сауна — более 8 м;
хозяйственные постройки с домашними животными — 4 м;
деревья – 4 м, а кустарники – 1 м;
от границы участка не менее 1 м;
уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
дверь кабинки не должна открываться в сторону соседского участка.
Туалет на даче из необрезной доски
Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.
Строительство туалета на даче своими руками, чертежи, размеры
Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.
Утепленный туалет на бетонном основании с металлической дверью
Выбирается оптимальное место по вышеизложенным правилам.
Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
Сооружается каркас из брусков.
Каркас обшивается досками, профнастилом или другим материалом.
Крыша закрывается любым кровельным материалом.
При необходимости стены внутри утепляются.
Деревянный туалет расположен под высокими деревьями
Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:
каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;
Каркас дачного туалета
габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;
Фасад, план и вид в разрезе
если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;
Правая стена дачного туалета
Левая стена дачного туалета
Основа, рамы и стропильная система
полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;
Основа дачного туалета
пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;
Нижнее перекрытие
остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;
Фасадная стена
стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;
Стропила крыши дачного туалета
древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.
Таблица необходимых материалов
Хотя строительство туалета на дачном участке не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.
ibuildrussia.ru
