Угловой навес для дома — чертежи

Угловой навес для дома — уличная конструкция в форме крыши как правило не утеплённая,обычно делается покатой на одну сторону. Конструкция располагается на опорных столбах, В последствии может можно пристроить несколько стен и получить в итоге закрытую веранду.



Данный угловой навес предназначен для защиты от атмосферных осадков. В качестве кровли могут быть использованы различные материалы доступные сегодня на рынке такие как: поликарбонат, профлист, гибкая черепица и тд.

Технологию строительства углового навеса мы покажем на примере каркасного дома. В принципе технология проста и не требует специальных навыков строителя. Итак., на нужную высоту  по периметру здания прибиваем доску.

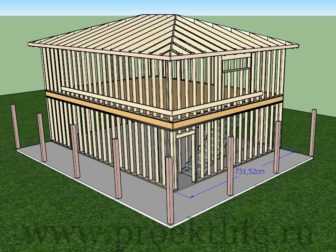

Затем нам нужно установить опорные столбы. В качестве опорных столбов можно использовать брус толщиной от 100 до 150 мм.

В данном проекте строительства углового навеса для крепления опорных столбов, мы будем использовать вот такой вид креплений, которые заливаются бетоном.

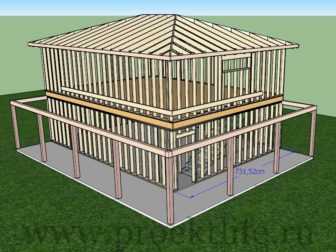

Далее делаем обвязку из бруса, углы соединяем между собой методом в пол бруса. Предварительно проконтролировав вертикаль опорных столбов с помощью уровня.

Изготавливаем и укладываем стропильную систему. Крепим стропило с помощью гвоздей или специальных металлических креплений.

Укладываем и закрепляем  угловые стропила.

Далее укладываем и закрепляем остальные недостающие элементы.

Прикручиваем торцевую планку. Устанавливаем оставшиеся стропила и приступаем к кровельным работам.

Должны получить вот такой симпатичный деревянный угловой навес пристроенный к каркасному дому.

Чертежи угловых стропил

В принципе при строительстве данного углового навеса особых трудностей не предвидится, Единственное придётся повозиться с изготовлением стропил. Но всегда можно обратиться к специалистам которые обязательно вам помогут, и это выйдет дешевле чем заказывать изготовление всей конструкции. Что то можно сделать самим, где то отдать решение трудного этапа профессионалам. В завершении хочу показать видео процесса строительства террасы из террасной доски, которая как нельзя лучше подойдёт под этот навес.



proektlife.ru

как сделать кованые, деревянные, угловые навесы, крыши, козырьки над дверями из металлочерепицы своими ру

Навес для крыльца – конструктивный элемент любого загородного коттеджа. Почти каждый хозяин старается сделать его. Ведь он не только украшает парадный вход, но и защищает от попадания атмосферных осадков на крыльцо. Его можно соорудить из недорогих строительных материалов. Различают кованые, деревянные, металлические, угловые каркасы. Ниже мы рассмотрим и сам процесс изготовления навеса.

Кованый навес

Деревянный навес, покрытый металлочерепицей

Угловой навес

Постройка навеса над крыльцом дома

Строительство навеса считается финишным этапом в возведении дачи. Перед тем как начинать строить крыльцо, необходимо рассчитать площадку. Это фундамент толщиною – 200-300 мм, который не даст ступеням просесть и потерять форму.



Фундамент для крыльца

Потом взводится каркас. Если крыльцо деревянное, то для козырька понадобится древесные опоры, а если бетонное – то опалубка.

Установка металлической опоры

Навес выполняет не только эстетическую функцию, но и практическую. Собственно для этого и строят каркас. Козырек придает фасаду усадьбы презентабельности и красочности. Неплохо смотрятся навесы из дерева или декоративной резьбы. Особенно выигрышными выглядят кованые крыши с разными металлическими элементами.

Кованый навес с металлическими элементами

Крышу делают, чтобы защитить парадный вход от климатического влияния. Каркас делают в куполообразной форме или в виде арки и небольших размеров. Чаще всего для изготовления навеса используют шифер, металлочерепицу или такой же материал, каким покрыто основное здание. Более легким и удобным в работе — поликарбонат. Он бывает разного цвета и может принимать заданную форму. Также защищает крыльцо от осадков, но и выглядит незаметно и скромно. В зависимости от свойства стены дома, навес может быть с металлическими стойками.

Козырек с металлическими стойками

Стандартные размеры каркаса составляют – 1000х2000 мм. Они вполне подходят, чтобы сделать крышу в любой геометрической форме. Для того чтобы смастерить козырек вам понадобиться: дрель, перфоратор, электролобзик, рулетка, уровень, болгарка и сварочная аппаратура. Перед началом работы нужно определить и пометить размеры навеса. Потом устанавливать опорные столбцы или колоны (лучше их бетонировать). Далее выполняется порезка материала на изготовления каркаса.

Металлический каркас козырька

Если козырек металлический, то материал нужно резать болгаркой. А если деревянный навес, то электролобзиком режутся бруски. Подготовленный каркасный материал обрабатывают специальным средством, чтобы препятствовать внешнему влиянию. Сборка изготовленного навеса проводится на грунте (так удобней, чем на высоте). Деревянные детали соединяются шурупами или гвоздями, а металлические – болтовым соединением или привариваются сваркой. При помощи перфоратора делается отверстие в стене, и конструкция крепится к ней. После завершения установки козырька, на него крепят кровельное покрытие. На окончательном этапе красят металлические элементы.

Покраска металлических элементов

Если владелец желает, то он может боковые стороны обшить вагонкой. И вот такой простой навес можно соорудить своими руками. Конечно, если ваше финансовое положение позволяет, то вы можете приобрести навес или заказать индивидуально под стиль дома.

Навес под стиль дома

Кованые навесы

Эти изделия ныне очень популярны. Они предадут вашему особняку надежности и стильности. Отлично подходят для декоративного оформления всех видов зданий. Конструкции кованные – это каркас, обшитый сверху металлом, имеет подпорки и опоры. Такой навес может иметь плоскую, полукруглую, изогнутую форму. Эти металлоконструкции изготавливают из прочной стали, которая выносливая к нагрузке. Готовые изделия уже покрыты антикоррозийным средством. Кованые изделия также могут быть обработаны порошковой краской, которое образует плотное покрытие. Это придает каркасу ровному цвету и эффекту патинирования.

Кованый навес

Преимущества кованого изделия:

• оригинальность;
• художественная ценность;
• долговечность;
• возможность индивидуального заказа;
• эксклюзивность.

Недостатки конструкции:

• нагрузка;
• высокая цена.

Деревянные навесы

Смастерить навесы из дерева очень просто и несложно. Для этого не нужно специальный инструмент, и они недорого стоят. Характеризуются низкой стоимостью, красотой и традиционностью. Дерево – самый податливый материал для отделки.

Деревянный навес над крыльцом

Недостатком такого изделия является деформация из-за перепадов температуры. Но есть и ряд преимуществ деревянного навеса. Например, простой монтаж. Установка и сборка бруса не требует оборудования. Материал легко шлифуется, режется, очищается. Как было сказано, что дерево уступает по цене металлу. Но не стоит забывать, что есть такие породы дерева, которые в несколько раз стоят дороже металла. Деревянная конструкция обладает потрясающей фактурой и цветовой гаммой.

Проект деревянного навеса

Арочные деревянные навесы делаю очень редко. Ведь дерево нельзя согнуть под геометрическую форму. Но решение есть, можно собрать навес округлой формы с отдельных элементов.

Крыша деревянных навесов является односкатной и легко изготавливается. Она состоит с брус толщиною – 40 х 80 мм. Навес держится на основных 4 столбцах и дополнительных. Соединяются детали между собой шурупами или болтами. Для построения каркаса понадобится:

• передняя балка;
• брус привязки;
• брус для перекрытий;
• брус для стоек;
• поликарбонат;
• электролобзик;
• отрезок стальной трубы;
• щебень.

Схема монтажа односкатного деревянного навеса

Схема монтажа двускатного деревянного навеса

Не смотря на существования других строительных материалов, деревянные каркасы до сих пор популярны и востребованы.

Угловые навесы

Процесс установки углового каркаса немного сложнее. Если брус нужно соединить на углу, то необходимо угловую стойку крепить стальными уголками. Для этого в нижнем конце стойки просверливают отверстие размером 20 мм. Потом стойку помещают на нагель и закрепляют временной укосиной. Также еще стойки можно крепить с помощью оцинкованных уголков. К примеру, если высота бруса – 100 мм, то глубина вырубки должна быть – 30-50 мм. Высота вертикальной стойки равна высоте этажа. Брусья верхние на углах стыкуются при помощи вырубки.

Схема стыкования брусьев при помощи вырубки

Когда крепятся стойки с помощью вырубки, то нужно чтобы эти пазы были расположены по вертикали. Иначе может получиться перекос. После этого можно укладывать брус на стойки. Крепление осуществляется 2 гвоздями к каждой стойке. Для того чтобы предать каркасу устойчивости необходимо укрепить его укосами. Проверить все диагонали и вертикали, чтобы избежать искривления. Каркас выставляется при помощи отвеса и уровня. При этом каждую стойку закрепляют 4 укосинами.



Угловой деревянный навес

Козырек из металлочерепицы

Покрытие из металлочерепицы привлекает своей внешностью. Материал характеризуется легкостью монтажа, дешевизной и небольшим весом. Такие изделия имеют волнообразную форму. Самым прочным местом черепицы является нижняя точка волны. Именно там осуществляют крепление листов с помощью оцинкованных саморезов. На 1 кв.м применяется 8 саморезов для надежного крепления. Большой нагрузке подвергается нижняя часть листа черепицы. Поэтому здесь необходимо делать крепление чаще в каждой волне. Металлочерепичной навес возводят из дерева, он легко монтируется и подгоняется. Имеет свои недостатки и преимущества.

Козырек из металлочерепицы

Преимущества каркаса:

• нагрузка;
• конструкция не распространяет горение;
• долговечный каркас;
• надежное покрытие.

Недостатком является теплопроводность. Поэтому крышу из металла чаще всего делают для зданий, которые не отапливаются.

Для монтажа козырька из металлочерепицы понадобится:

1. Шуруповерт
2. Шпаклевка
3. Саморезы и анкера
4. Материал для стоек
5. Отвес
6. Краска
7. Олифа
8. Цементный раствор

После выбора материала можно выполнять установку навеса. При этом стоек должно быть 4 по периметру. Стойками могут быть металлические трубы или деревянные брусья. Доски з большим сечением подойдут для стропил. Они укладываются по площадке каркаса и фиксируются саморезами. Поперек укладывают обрешетку, на которую укладывают доски более тонкие и также крепятся саморезами. Потом сверху настилают толь или пленку закрепляют ее к брускам в хорошо натянутом виде. И только потом уже крепится металлочерепица.

Схема крепления металлочерепицы

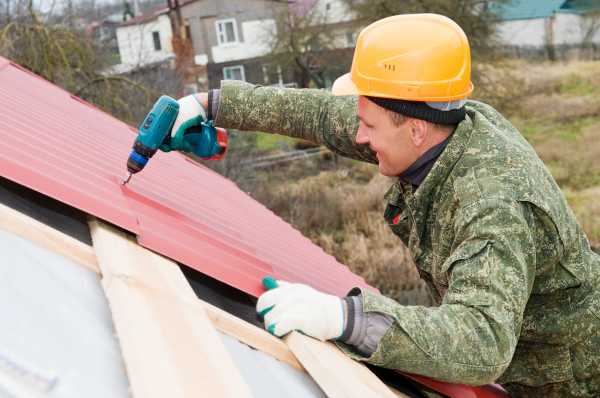

Стелить черепицу нужно от стены. Оцинкованные саморезы должны быть на расстоянии не реже чем 10-15 см. Таким образом, навес будет сделан. Остается покрыть лаком или краской стойки. Такое крылечко будет надежным, и защищать от осадков.

Крепление металлочерепицы

Карниз над крыльцом

Карниз над входной дверью выполняет защитную функцию, что и каркас. Стоит правильно подобрать размеры и материалы для карниза, ведь неправильные параметры не дадут возможности ему выполнять возложенные функции. Такой карниз может изготовить любой хозяин. Самым популярным видом карнизов является – арка. Эта форма предотвращает задержку дождя или снега.

Арочный карниз защищает крыльцо от попадания снега

Установка карниза крыльца:

1. Нужно металлическая труба в форме арки. По одной стороне трубы делаются надрезы, а другая остается целой. Соединяются детали при помощи сварки.
   Конструкция арочного козырька

2. Происходит обшивание конструкции поликарбонатом или металлочерепицой.

   Обшивка козырька

3. Карниз прикрепляют к стене дома и надежно закрепляют.

   Можно сделать декоративную обшивку изнутри карниза

Если же у вас деревянный навес, необходимо все элементы конструкции обработать защитным средством. Опорные стойки укрепить бетонным раствором. И после этого выполнять монтаж карниза.

Источник: http://navesimoskva.ru/navesi/nad-krylcom/kak-postroit/

www.breegs.ru

видео-инструкция по монтажу своими руками, как подвесить правильно, цена, фото

Проблемы с навеской кухонных шкафов существовали всегда. В частности, это касалось горизонтального уровня, который тяжело было выдержать, используя обычные навесные петли. Но совсем недавно появилось решение, способное избавить нас от всех существующих проблем с навеской шкафов – регулируемые навесы.

Простой и в тоже время эффективный способ облегчит монтажный процесс.

Согласитесь, что современно крепление выглядит гораздо симпатичнее и аккуратнее

Как выглядит навес

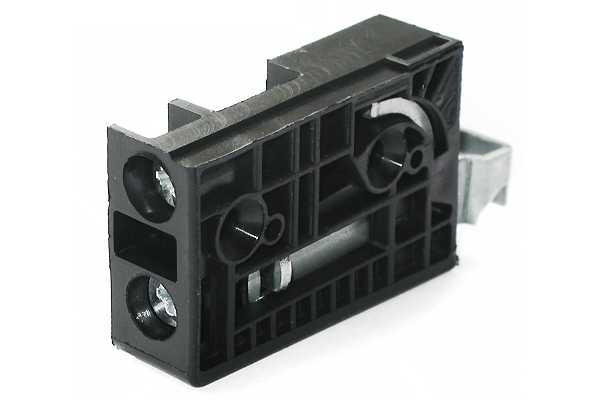

Подвес для кухонных шкафов представляет собой небольшую пластиковую (металлическую) коробочку, в которой имеется несколько отверстий:

• Два сквозных для фиксирования навеса саморезами к боковине шкафа.
• Два регулировочных с большими болтами. Вкручивание и выкручивание этих болтов позволяет опускать-поднимать и прижимать-отодвигать шкаф от стены.

Также имеется металлическая лапа, которая цепляется за монтажную рейку, закрепленную на стену через дюбель саморезы.

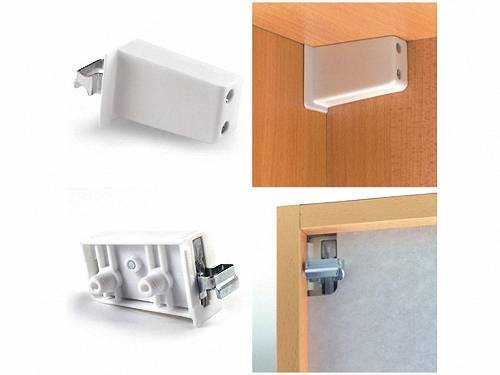

На фото вы можете рассмотреть, как выглядит конструкция в целом и раздельно.

Универсальные (на обе стороны) пластиковые навесы и металлическая направляющая

Навес в разрезе: как видите, один болт притягивает лапу, второй «сковывает» ее движения

Преимущество крепления

• Возможность осуществлять монтаж шкафов без помощников. Все работы производятся в два этапа: установка металлической полосы на стене и навеска на нее модуля. Вам не надо выискивать на ощупь саморезы в стене, чтобы попасть петлей на шляпку.
• Возможность отрегулировать любое положение шкафа, допускается погрешность в 15 мм с каждой стороны. При этом вам не надо поддерживать или снимать модуль, весь процесс регулировки осуществляется навесу.

Все зависит от надежного крепления направляющей, пластиковый регулируемый навес способ выдержать нагрузку до 30 кг

• Подвесной шкаф для кухни становится более надежным. Крепление позволяет зафиксировать единую крепежную полосу на стене, что в случае даже если 2-3 саморезы ослабнут, остальные будут удерживать конструкцию.
• Подвесной кухонный шкаф можно установить непосредственно на стену на кухонный фартук. Это возможно за счет выдвижной лапы-крепления, которая позволяет навешивать модуль с расстоянием в 2-2,5 см от стены.

Примечание!
Даже неопытный специалист произведет все работы своими руками за несколько часов.

Недостатком может называться лишь цена, которая незначительно, но выше, чем привычные металлические пластины. Но, на самом деле, стоит забыть об экономии, когда имеется столько преимуществ.

Монтажные работы

Для того чтобы искоренить все сомнения по поводу достоинств установки навесных шкафов на регулируемые крепления, мы предлагаем вам изучить данный раздел. В него будут включены четыре этапа, которые описаны последовательно.

Приобретение инструмента

• Дрель или перфоратор. Все зависит от того, какая у вас стена.
• Шуруповерт или отвертка. Лучше использовать электроинструмент, который позволит ускорить рабочий процесс.
• Ножовка по металлу.
• Строительный уровень.
• Рулетка.

К сведению!
Шуруповерт легко заменяется дрелью с крестовой насадкой, однако лучше иметь при себе и отвертку, чтобы с ее помощью регулировать навесы.
Большие обороты могут сорвать регулировочный болт, и навес будет непригоден.

Подготовительные работы

Перед тем как подвесить кухонный шкаф необходимо осуществить следующие работы:

• Если вы только закончили ремонт и устанавливаете кухню, то самое главное – убедиться в прочности стен. Это, пожалуй, самое главное.
  Если у вас стены из гипсокартона, то обязательно следует под лицевой поверхностью закрепить деревянный брус. В противном случае используйте как можно больше дюбелей бабочек.
• Выравнивать особо не нужно, лучше уделить особое внимание углу кухни (если кухня угловая). Его следует основательно выложить, чтобы угловой шкаф повис без лишних зазоров.
• Всю проводку также подготовьте заранее, чтобы потом не пришлось снимать дважды модуль.

Совет!
Для шкафов с встроенной кухонной вытяжкой или просто отдельной вытяжки проведите розетку под потолок. Так практичнее и безопаснее, никаких лишних проводов над рабочей поверхностью.

Установка навесов

Устанавливается подвес кухонных шкафов довольно-таки легко, без каких-либо премудростей и особенностей.

Процесс может осуществляться двумя способами:

• Если задняя стенка ДВПО, то в верхних углах необходимо вырезать небольшие отверстия, в которые пройдут крепежные лапки. После чего, прижав подвес к верхней полке шкафа, прикрутить его двумя саморезами к боковине.

Изучите этот рисунок, и вам сразу станет все понятно

• Если задняя стенка ЛДСП, то необходимо сделать вырез непосредственно под навес, тем самым зафиксировав его вровень с ламинатом.

Примечание!

Но так как подвесные кухонные шкафы с задними стенками из ЛДСП встречаются редко, второй способ практически не используется.

Крепеж металлической направляющей

Для этого вам необходимо произвести следующие расчеты:

• Сложить в одно целое высоту нижних тумб, расстояние между навесными и напольными кухонными шкафами и высоту верхнего модуля. К примеру, 920 мм база + 600 мм фартук + 600 мм топовый модуль.
• Теперь из полученной суммы отнимает 45 мм, на усадку навеса и получаем размер, который необходимо отметить на стене.
• По уровню чертим линию и прикладываем металлическую планку. В ней через каждый 1,5-2 см есть отверстия, вам столько сверлить не надо, достаточно располагать саморезы по углам навесных шкафов.

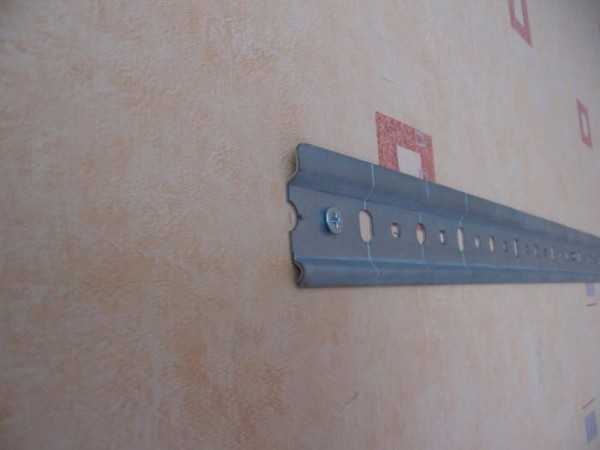

Вот так выглядит направляющая установленная на стену

Важно!
Непосредственно перед тем, как подвесить кухонные шкафы, необходимо ослабить крепежную лапку так, чтобы она свободно двигалась вверх-вниз. Это позволит вам легче произвести регулировку.

Заключение

Теперь вам осталось лишь приподнять модуль и опустить его на направляющую. Дальше – дело техники, регулируйте и фиксируйте все шкафчики между собой межсекционными стяжками. Главное убедиться в том, чтобы оба крепления повисли на планке, иначе велика вероятность того, что шкаф сорвется.

В дополнение к статье имеется видео: подвесные шкафы для кухни, это, так сказать, визуальная инструкция поэтапного процесса навески.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru

Мебельные навесы: виды и особенности установки

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Фото металлических мебельных навесов

Навесы для мебели представляют собой небольшие железные механизмы, позволяющие осуществлять открытие и закрытие дверей. Они имеют множество разновидностей, многие из которых, правда, уже давно сняты с производства. В данной статье мы рассмотрим наиболее актуальные и пользующиеся популярностью на сегодняшний день модели и коснёмся особенностей их монтажа.

Виды навесов

Следует обратить внимание на такие вариации мебельных навесов:

Четырёхшарнирные

Четырёхшарнирная петля напоминает своим видом лягушку

Самые практичные и надёжные навесы для мебельных коробов – четырёхшарнирные, которые состоят из четырёх шарниров и пружинного механизма. В отличие от старых одношарнирных моделей такая конструкция является более универсальной и долговечной.

По способу наложения такие петли подразделяются на:

• Накладные — при закрытой дверце петельная часть плотно к ней прикасается. Данный вариант является наиболее распространённым и его можно встретить на любом представителе мебельного интерьера.

Образец накладной петли

• Полунакладные — в этом случае петельная часть накладывается и примыкает только некоторой своей частью. Такие модели применяются тогда, когда на одну боковую стойку приходятся сразу два фасада.

Образец полунакладной петли

• Внутренние — такой навес внешне похож на полунакладной, но выполняет несколько иную функцию, обеспечивая крепление фасада с внутренней части мебельного короба.

Образец внутренней петли

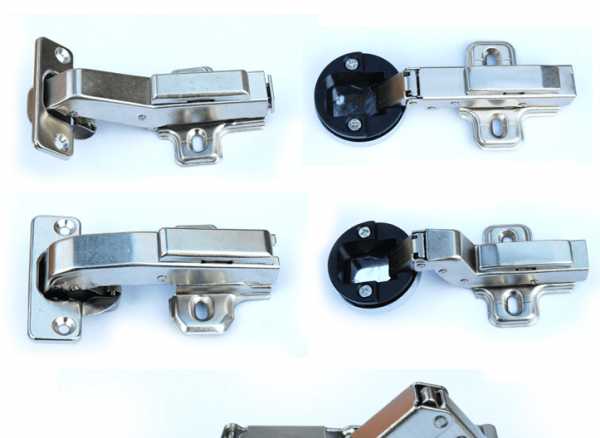

• Угловые — осуществляют фиксацию фасада под определённым углом.

Образец угловой петли

• Инверсные — способны раскрываться на 180 градусов.

Образец инверсной петли

Совет: при сборке угловых шкафов рекомендуется применять угловые мебельные петли. Они могут быть изогнуты под углом 30, 45, 90, 135 или 175 градусов, что значительно облегчает фиксацию фасадов.

Рояльные

Пример рояльного навеса

Вы наверняка не раз встречали такие петли на старинной мебели. В настоящее же время они практически не используются в виду своей низкой надёжности, хотя цена их очень низкая.

Интересно знать: своё название данные модели получили из-за аналогичности с креплением крышки рояля к его корпусу.

Карточные

Классическая карточная петля

Такой вариант очень схож с тем, который мы рассмотрели выше, его структура также состоит из пластин насаженных на один шарнир при помощи закруглённых окончаний. Могут иметь фигурные красивые контуры и рельефы.

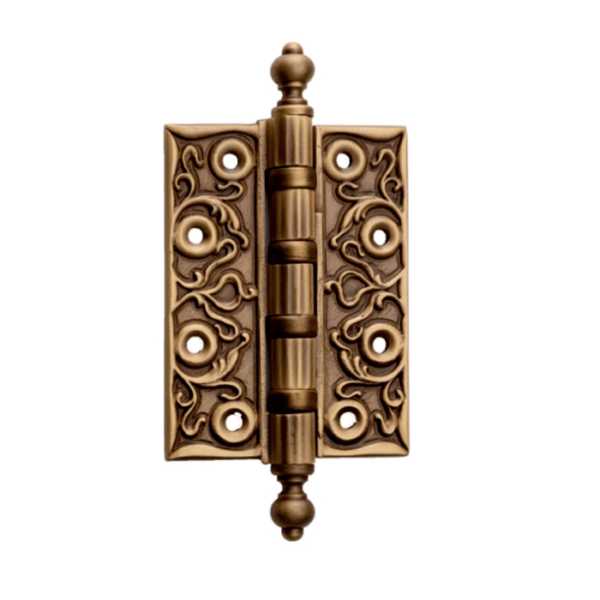

Пластины с рельефным орнаментом

Совет: такие навесы отлично подойдут при создании мебели в ретро стиле, позволяя максимально приблизиться к дизайну тех времён.

Антресольные

Антресольная петля на пружине

Предназначены для обеспечения работы горизонтальных фасадов. Основным отличием от обычного бокового навеса является наличие пружины.

Секретерные

«Бабочка» секретерной петли

Также как карточные и рояльные обладает двумя пластинами и одним осевым шарниром, но устанавливается в горизонтальных дверцах, которые открываются вниз.

Ломберные

Откидывающаяся ломберная петля

Закрепляется на торцах обеих частей мебельной конструкции и позволяет фасаду откидываться на 180 градусов.

Монтаж

Как установить мебельный навес собственноручно? Для этого необходимо для начала запастись всем необходимым:

Инструмент	Назначение
Дрель	Проделать отверстия в нужных местах
Шило	Разметка точек сверления
Карандаш	Нанесение контуров петли
Отвертка	Закручивание саморезов
Саморезы	Фиксация навеса

Инструкция выполняемых работ выглядит так:

1. Наносим своими руками разметку, руководствуясь следующими правилами:

• линия разметки размещается в 22-х мм от края фасада;
• крайние навесы в том случае, если их устанавливается более двух, отмечаются на расстоянии 80-110 мм от торцов двери;
• средние же распределяются равномерно.

Совет: обязательно убедитесь в том, чтобы петли не совпали с месторасположением полок и перегородок, так как это приведёт к лишним неудобствам.

2. С помощью шила отмечаем центры будущих отверстий под саморезы.

Шилом ставим нужные отметки

3. Сверлим отверстия глубиной не более 13 мм. При этом следите, чтобы дрель находилась по отношению к обрабатываемой поверхности строго под прямым углом, иначе вы можете повредить облицовку фасада.

Создание нужных пазов под крепления

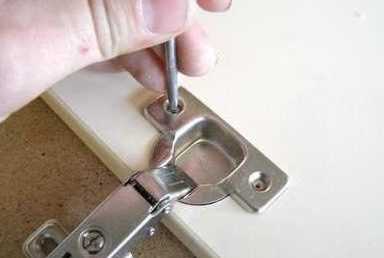

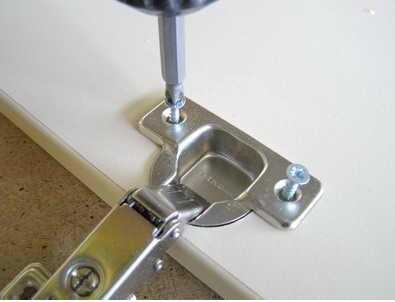

4. Приставляем петлю и закручиваем саморезы отвёрткой. Также можно для этой цели использовать электрический шуруповёрт.

Фиксация навеса на фасаде

5. Проверяем механизм на работоспособность, а дверь на отсутствие перекосов.

Вывод

Навесы для мебели позволяют фиксировать их фасады в нужном положении и беспрепятственно осуществлять их открытие. Существует множество разновидностей петель со своими функциональными особенностями, но наиболее практичными на сегодняшний день считаются четырёхшарнирные. Монтажные работы не составляют труда и вполне могут осуществляться собственными силами.

Установленные мебельные петли

Видео в этой статье предоставит вашему вниманию на изучение дополнительное количество информации, касающейся изложенных материалов.

Выбирайте навесы правильно.
