Угол наклона крыши вальмовой – , , + —

как определить минимальный или же оптимальный наклон ската

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Надежность и комфортность эксплуатации здания во многом зависит от того, насколько грамотно и качественно выполнено строительство его крыши, в том числе – насколько правильно выбран оптимальный угол наклона крыши, о чем и пойдет речь в данной статье.

Наклон крыши связан с материалом кровли

Уклон крыши принимается в зависимости от проекта дизайна кровли и фасада здания, а также от материала, выбранного для покрытия кровли. Кроме того, на выбор угла наклона могут повлиять климатические условия региона, в котором ведется строительство.

В районах, где происходит частое выпадение осадков, а в зимнее время происходят обильные снегопады, обычно выбирается большой уклон ската крыши, составляющий от 45 до 60 градусов.

Это позволяет снизить нагрузку снежных покровов на кровельную систему, поскольку крупные массы снега не будут скапливаться на крыше, а будут сползать с нее на землю под собственным весом.

Если же для региона, где производится строительство, характерны сильные ветра, то желательно выбрать минимальный угол наклона крыши, уменьшающий так называемую парусность материала кровельного покрытия.

Для этого обычно выбирают значение из диапазона от 9 до 20 градусов.

Следовательно, наиболее универсальным решением является выбор значения между двумя указанными диапазонами, поэтому наиболее распространенным является уклон крыши, составляющий 20-45 градусов.

Такое значение уклона также позволяет использовать большинство современных кровельных материалов при возведении, к примеру, можно возвести крышу из профнастила своими руками.

Разновидности кровли

Сложная форма вальмовой крыши

Наиболее распространенной для хозяйственных и подсобных строений формой является односкатная кровля, не предлагающая ничего оригинального в плане дизайна, но привлекающая низкой стоимостью и простотой возведения: конструкция такой кровли по сути состоит из стен различной высоты и уложенного на них кровельного материала.

Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.

Наиболее распространенным типом кровли является двускатная крыша, конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).

Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).

В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.

Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.

Наиболее часто возводится вальмовая четырехскатная крыша, причем два ската выполнены в форме треугольников.

Полезно: при строительстве вальмовых крыш практически нет ограничений на используемый для покрытия кровли материал. Довольно сложная конструкция такой кровли компенсируется весьма эффектным внешним видом крыши, причем, чем сложнее общий план дома, тем более оригинальной может получиться вальмовая крыша.

Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.

Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.

Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.

Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.

Влияние климатических особенностей региона строительства

Углы уклона кровли из металлочерепицы

Если местность, где происходит строительство, отличается частыми сильными ветрами, оптимальный наклон крыши должен быть минимальным, поскольку большие значения угла будут вызывать «парусность» крыши, приводящую к повышенной нагрузке на несущую конструкцию, что может вызвать ее повреждение и разрушение при малейшем просчете в ее проекте.

Возведение же усиленной несущей конструкции с учетом сильных ветров требует значительно более серьезных финансовых затрат.

Строительство в регионе, для которого характерны частые обильные снегопады, требует повышения угла наклона, не позволяющего значительным снежным массам задерживаться на крыше: они будут скатываться по кровле на землю под воздействием собственного веса, не создавая опасных для кровельного материала нагрузок.

В регионах, где преобладают солнечные дни, наиболее предпочтительным вариантом являются плоские крыши, обладающие минимальной нагреваемой поверхностью.

Также крыши в таких местностях часто покрывают гравием, поскольку темные рулонные материалы также могут существенно нагреваться под действием лучей солнца. При этом даже плоская крыша должна обладать небольшим углом уклона (от 2 до 5 градусов), ведущим в направлении отверстия для стока осадков.

Выбор уклона кровли в зависимости от материала

Наклон кровли из профнастила

При выборе материала для покрытия кровли следует внимательно изучить характеристики предлагаемых материалов, а также их рекомендации, что поможет выбрать материал, который прослужит долго и надежно.

Следует подробнее ознакомиться с тем, как определить минимальный угол уклона для различных кровельных материалов:

• Для наборных штучных материалов, таких как шифер и черепица, минимальный угол составляет 22 градуса, что позволяет предотвратить скапливание влаги на стыках и просачивание ее внутрь крыши;
• Для рулонных материалов минимальный угол наклона выбирается в зависимости от количества уложенных слоев: от 2 до 5 градусов при трехслойном покрытии, до 15 градусов – при двухслойном;
• Минимальный угол наклона кровли из профнастила по рекомендации производителей составляет 12 градусов, при небольших углах следует дополнительно производить проклейку стыков герметиками;
• При покрытии крыши металлочерепицей минимальный угол равен 14 градусам;
• При покрытии ондулином – 6 градусов;
• Для мягкой черепицы минимальный угол уклона равен 11 градусам, при этом обязательным условием является монтаж сплошной обрешетки независимо от выбранного угла;
• Мембранные кровельные покрытия могут применяться с кровлей любой конфигурации, поэтому их минимальный уклон составляет от 2 до 5 градусов.

Таблица коэффициентов для различных углов уклона кровли

Выбирая угол наклона необходимо также грамотно рассчитать несущую способность конструкции кровли – она должна быть способна выдержать любые нагрузки и внешние воздействия, возможные в данной местности.

При этом учитывается постоянная нагрузка, складывающаяся из веса кровли и ее конструкций, и временная – возникающая в результате выпадения снега или ударов ветра.

Важно: тип обрешетки и ее шаг также зависит от угла уклона крыши для многих материалов. Рекомендуется для небольших углов наклона выполнять либо сплошную обрешетку, либо с шагом от 350 до 450 миллиметров.

При возведении плоской кровли также следует выполнять ряд требований, одним из которых является организация отвода воды с крыши при помощи системы уклонов.

В случае большой площади крыши часто устанавливается дополнительный аварийный слив на случай, если поток воды превысит возможности основной сточной системы.

С учетом довольно серьезных расценок на материалы, использующиеся при строительстве и ремонте, выбор кровельного материала следует делать тщательно и продуманно, оценив все положительные и отрицательные характеристики предлагаемой продукции и выбрав тот материал, который может обеспечить наибольшую надежность по наименьшей цене.

Производить возведение кровли также следует очень серьезно, поскольку небольшая ошибка при выборе угла ее наклона может повлечь неприятные последствия не только в виде затрат на незапланированный ремонт, но и в виде вреда для здоровья и жизни проживающих в здании людей.

Пример расчета угла наклона крыши

Угол уклона крыши рассчитывается с учетом климата местности, где строится дом, а также выбранного кровельного материала: при большом количестве осадков угол увеличивают, а при сильных ветрах – уменьшают, причем наиболее эффективными в плане расхода материалов являются углы кровли от 10 до 60 градусов.

Значения высоты конька крыши и поднятия стропил определяются либо при помощи угольника, либо рассчитываются, для чего ширина пролета делится пополам и умножается на соответствующий коэффициент из приведенной таблицы.

Например, при ширине дома, составляющей 10 метров и угле наклона кровли, равном 25º, высота, на которую поднимается стропил рассчитывается путем умножения половины ширины дома (5 м) на коэффициент из таблицы, равный 0,47, и получаем 2,35 – именно на эту высоту и должны быть подняты стропила.

krovlyakryshi.ru

Расчет вальмовой крыши дома — онлайн калькулятор угла наклона, стропил, материалов

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

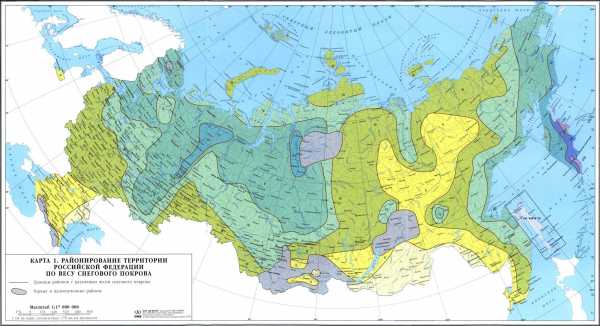

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Обратите внимание! Рекомендуемые параметры рассчитываются согласно СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

Примерный вес досок обрешетки

Приблизительный вес всей обрешетки.

kakpravilnosdelat.ru

каким должен быть минимальный угол ската крыши и как правильно выбрать его значение

От качества строительства крыши зависит надежность здания и комфортность проживания в нем. Конструкция ее выбирается оптимальной для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон кровли, о чем и пойдет далее речь.

Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.

Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.

Чем больше угол уклона ската кровли – тем легче с нее сходит снежный покров

Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.

Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.

Существует множество вариантов конструкций кровельного перекрытия

Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.

Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.

Прежде чем выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к решению вопроса и подобрать наиболее надежный. Кроме того, существует правило, определяющее зависимость угла наклона скатов от применяемого кровельного материала.

Перечислим основные из них:

1. Для шиферного покрытия или черепицы минимальный уклон кровли должен составлять 22 градуса во избежание образования скоплений влаги в местах стыковки элементов перекрытия и просачивания ее.
2. Для рубероида, еврорубероида и прочих кровельных материалов этот параметр зависит от количества настеленных слоев: для трех слоев достаточно 5 градусов, а для двух потребуется все 15 градусов.
3. Минимальный уклон кровли из профлиста должен равняться 12 градусам: так советуют производители данного материала. Кроме того, при минимально допустимых углах необходимо дополнительно проклеивать стыки с помощью герметиков.

   Уменьшение угла уклона позволяет снизить площадь ската, количество материалов, необходимых для перекрытия крыши, а, следовательно, и стоимость крыши в целом

4. Минимальный уклон кровли из металлочерепицы должен быть не меньше, чем 14 градусов. Угол наклона крыши из металлочерепицы диктует некоторые правила устройства перекрытия. В частности, если он превышает 45 градусов – меняется место установки подконьковой доски, а также метод крепления конька. При малых значениях этого параметра между планкой конька и черепицей крепят аэроролик: это предотвращает задувание снега.
5. Для крыши, покрытой ондулином, необходимо 6 градусов.
6. Мягкая черепица может монтироваться на поверхность с уклоном от 11 градусов и больше. Обрешетка вне зависимости от угла наклона должна быть выполнена сплошной.
7. Кровельные покрытия мембранного типа наиболее универсальные: они подходят для практически любой конфигурации, минимальный уклон при этом должен быть в пределах 3-5 градусов.

При выборе значения наклона следует учитывать прочностные характеристики кровельной конструкции: запаса прочности должно хватать не только на то, чтобы выдерживать собственный вес и массу кровельного материала, но также и на внешние нагрузки (порывы ветра, снег). Также от наклона ската зависит и тип обрешетки для укладки большинства материалов: при малых значениях этого параметра монтируют либо сплошную обрешетку, либо с небольшим шагом (350-450 мм). При возведении любой крыши, а тем более плоской, необходимо устройство системы уклонов и водоотведения. Если площадь особенно велика – потребуется дополнительный слив.

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, обладать хорошей термо- и звукоизоляцией. Важно также, чтобы был доступ для ремонта и эксплуатационного обслуживания. Как рассчитать угол наклона крыши, чтобы выполнялись все эти условия? Специалисты рекомендуют применять простые варианты ее устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные.

Кровли могут иметь конструкцию любой сложности, с различными углами уклона

Односкатные наиболее удобны для веранд, пристроек и хозяйственных строений. Принцип создания односкатной – такой же, что и других видов: выполняется монтаж стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол от 8-11 градусов (лучше делать 20), для металлочерепицы – минимум 25, для шифера и фальцевой кровли – 35 градусов.

Если климатические условия позволяют, лучше делать кровлю с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не затруднит ее монтаж и облегчит обслуживание (снег не будет накапливаться на ее поверхности). Но в данном случае придется усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Следует также учитывать, что это потребует больших расходов на материалы – примерно в 1,5 раза.

Кровельный материал необходимо выбирать в зависимости от уклона крыши

Как видно из графика, каждому наклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их – 11, при этом наклонные линии соответствуют углу наклона ската. Жирной линией обозначается, как относится высота конька к ½ ее заложения. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры в вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала тоже обозначает в процентах. Выбирая какую-либо конфигурацию крыши, следует придерживаться данных рекомендаций и приобретать подходящие для облюбованного варианта кровельные материалы.

Для того чтобы было ясно, как производится расчет угла наклона крыши, приведем пример вычисления наименьшего угла уклона перекрытия с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до места пересечения с вертикальной шкалой, обнаруживаем, что минимальный уклон такой кровли равен 50%.

Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его заложения, вычисляем уклон. То есть, при высоте конька h = 4 м и заложении, равном L = 15 м, уклон будет определяться, как h:(L/2) = 4:(15/2) = 0,53. Для отображения в процентах умножаем полученный результат на 100 и получаем 53%. Такое значение этого параметра гарантирует хорошее отведение дождевой воды. Минимальный уклон в ендове – 1%.

Двускатная кровля является наиболее удачной и распространенной конструкцией. Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При сооружении кровли далеко не все правильно выбирают оптимальный угол наклона двухскатной крыши.

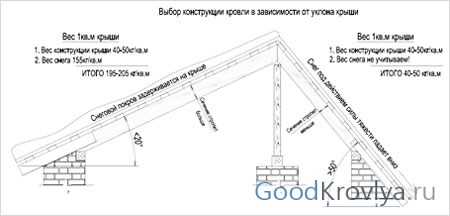

В районах сильных ветров, надо производить расчет двухскатной крыши так, чтобы ее наклон не стал причиной слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.

Нельзя уменьшать его до значений, меньших 25 градусов: осадки будут хуже удаляться с крыши, и в подкровельном пространстве может появиться сырость. Делать его большим 60 градусов также не рекомендуется: сильный порыв вера может разрушить кровлю. Крыша не обязательно должна иметь симметричные скаты: если ориентировать строение более пологим скатом в южную сторону – крыша будет лучше сохнуть после дождя.

1. При уклоне перекрытия менее 10%, верхний гидроизоляционный слой которого выполнен из рулонных материалов на основе битума и полимеров, а также с применением различных мастик, верхний слой должен быть защищен гравийной крошкой или крупнозернистой посыпкой. Марка защитного материала (например, каменной крошки) по морозостойкости должна быть не ниже 100. Толщина гравийного слоя должна быть в пределах 10-15 мм, толщина защитной крупнозернистой посыпки, которая наносится при сооружении, должна быть около 3-5 мм. Если уклон превышает 10%, то верхний слой гидроизоляционного материала должен иметь крупнозернистую посыпку.
2. При уклоне до 2,5% для кровли из пленочного эластомерного рулонного материала предусматривается пригрузочный слой из гравия: количество материала должно быть равно 50 кг/м². При уклоне от 2,5% и больше для данных материалов и превышающем 10% для мастичных материалов необходим окрасочный защитный слой.
3. При использовании волнистого асбестоцементного шифера, металлочерепицы или профнастила необходимо дополнительно герметизировать стыки между настилами, если уклон кровли меньше, чем 20%.

   Правильный монтаж фальцевой кровли

4. При уклоне меньшем 60% (для кровли из листовой меди и стали) лежачие фальцы должны выполняться двойными и герметичными.
5. Кровля из мелкоштучного материала (керамическая, цементно-песчаная или композитная черепица) не должна отклоняться от заданного значения наклона более, чем на 5%.

Полезная площадь мансардного помещения зависит от конструкции кровли: чем больше угол уклона, тем больше будет площадь и наоборот (на рисунке 2 это наглядно показано). Сооружая мансарду, приходится искать компромисс между площадью, которую можно будет легко использовать, расходами на строительство крыши и прочностью конструкции.

Способ отвода атмосферных осадков также может быть различным. Различают наружный или внутренний организованный и неорганизованный – только наружный. Последний предполагает установку водосточных труб и желобов, при этом настенные и подвесные системы монтируют на кровлях с уклоном, большим, чем 15%. Желоба крепятся с минимальным уклоном в 3 градуса, их борта изготавливают высотой около 120 мм.

От угла наклона кровли зависит полезная площадь мансарды

Между трубами должно быть расстояние не больше 23 м. Сечение трубы должно обеспечивать нормальное отведение воды и выбирается в зависимости от площади ската. Наружные водостоки организованного типа более пригодны для местности с теплым климатом. Внутренние водостоки применяются для холодных климатических условий. Состоят такие системы из воронки для приема воды, стояка, выпуска и отводной трубы. Главное условие – отвод воды должен обеспечиваться при любой температуре воздуха.

Устройство кровли – очень ответственное дело, требующее участия работников высокой квалификации. Ошибки монтажа могут дорого стоить хозяевам дома. Чтобы избежать неприятностей, работы по сооружению кровли следует поручить специалистам, обладающим достаточным опытом: это будет гарантией надежности здания и уюта в нем.

goodkrovlya.com

Правильный расчет вальмовой крыши — 1pocherepice.ru

На многих современных домах крыша имеет четырехскатную конструкцию. Для того чтобы такая кровля была надежной, нужно провести расчет вальмовой крыши правильно. Торцовые скаты имеют треугольную форму и называются вальмами. Перед возведением такой крыши нужно изучить ее характеристики и расчет площади.

В отличие от двускатной вальмовая крыша имеет четыре ската.

Вальмовая крыша: конструкция и виды

В отличие от двускатной у вальмовой крыши четыре ската. Два из них — основные, они имеют форму трапеции. Еще два дополнительных ската и есть вальмы (от них и пошло название данного вида). Они имеют треугольную форму и располагаются от карниза крыши до конька. Внешне вальмовые кровли напоминают палатку. Благодаря своей конструкции такая кровля станет идеальным вариантом в местности, где нередки сильные ветры. За счет привлекательного внешнего вида и практичности вальмовые крыши получают все большее распространение.

Пример вальмовой крыши.

Четырехскатная вальмовая крыша состоит из нескольких основных элементов. Точно по центру проходит конек, или коньковый брус. Он является несущим элементом, к нему примыкают остальные деревянные составляющие крыши. Угловые стропила крепятся к коньковому брусу одним концом. Второй обычно упирается в край здания, но иногда и выходит за его пределы. На наклонные стропила приходится вся основная нагрузка.

По высоте скатов идет система стропил. К коньку и скатам при помощи запила прикрепляются промежуточные элементы, необходимые для того, чтобы придать конструкции прочность и надежность.

Также в конструкции предусмотрены короткие стропила. Они не соприкасаются с основными несущими элементами, а закрепляются под прямым углом к наклонным стропилам.

Разновидностей вальмовых крыш много. Каждый вид отличается по своим характеристикам и конструкции. Назовем основные:

Схема полувальмовой крыши.

1. Шатровая кровля. В отличие от «классического» варианта все скаты кровли одинаковы по площади и по своей форме. Такой вид используется для перекрытия в том случае, если дом имеет квадратную форму.
2. Полувальмовая. Дополнительные скаты (вальмы) имеют небольшую площадь и закрывают собой только верхнюю часть скатов.
3. Ломаная состоит из нескольких скатов, различающихся по площади и углу монтажа. Возведение такой крыши под силу только профессиональным строителям.

Сложность конструкции определяет необходимость провести как можно более точный расчет вальмовой крыши. Это важный этап строительства кровли.

Вернуться к оглавлению

Расчет уклона вальмовой крыши

Чтобы правильно вычислить угол наклона крыши, необходимо учесть несколько основных факторов: материал, из которого изготовлена кровля, климатические особенности региона и в меньшей степени доступные денежные средства.

При возведении кровли дома в районе, где часто бывают сильные ветры, уклон нужно делать минимальный. Это поможет избежать лишней нагрузки на кровлю. В регионе с обильными осадками, частым снегопадом угол наклона, наоборот, должен быть больше, чтобы снег меньше скапливался на крыше. В районах с сухим и жарким климатом оптимальный угол наклона составляет всего 2-5°, это помогает избежать перегрева.

Расчет уклона вальмовой крыши.

На оптимальный наклон влияет и вид кровельного материала, который предполагается использовать:

1. При возведении крыши из рулонного материала нужно учесть предполагаемое количество его слоев. Так, если рулонный материал будет укладываться в 2 слоя, угол наклона должен быть не более 15°, если в 3 слоя, то не более 5°.
2. Уклон крыши из черепицы будет зависеть от разновидности материала. Мягкая черепица требует наклона не менее 11°, металлочерепица — не менее 15°.
3. Минимальный угол наклона крыши из шифера или других наборных материалов — 22°.
4. Крыша из профнастила должна иметь уклон от 12°. Для длительной службы стыки герметизируются.
5. Уклон крыши из ондулина — минимум 6°.
6. Мембранные материалы можно использовать для возведения кровли с любым уклоном.

Чем выше уклон крыши, тем больше ее общая площадь, а значит, и больше материала понадобится для возведения.

Поэтому при расчетах стоит учитывать и этот фактор.

Вернуться к оглавлению

Как рассчитать каркас покрытия кровли?

После расчета угла уклона кровли необходимо рассчитать угол наклона системы стропил. В этом помогут знания, полученные еще в школе на уроках геометрии, а именно теорема Пифагора. Элементы крыши (центральные стропила, стены дома и грани дополнительных скатов) будут сторонами равнобедренного треугольника.

Для определения угла наклона можно изготовить фанерную рейку и на ней проводить замеры.

Каркас шатровой крыши.

После этого размечаются центральные стропила. Получившаяся планка укладывается на верхнюю обвязку. Таким образом можно измерить свес, выступ стены и проекцию промежуточных стропил. Промежуточные стропила в центре конструкции и половина кровли будут создавать прямоугольник. При помощи коэффициентов можно рассчитать угол наклона стропил. Например, если угол ската крыши равен 4:12, то коэффициент углового стропила будет равен 1,027, а промежуточного — 1,054.

Для расчета длины стропил используются различные методы. Как показывает практика, удобнее использовать теорему Пифагора. Крыша еще не построена, поэтому проще сначала рассчитать длину проекции промежуточных стропил и уже из этого выводить длину стропила. Поэтому сначала нужно определить длину коротких стропил, соединяющихся с вальмовой частью. Стропила, расположенные между центральными, будут иметь такую же длину.

Угловые стропила отличаются большим наклоном относительно стены. Их можно рассчитать также с помощью теоремы Пифагора. Второй способ — сначала определить угол наклона, а потом с помощью таблицы коэффициентов рассчитать наклон.

Вернуться к оглавлению

Расчет покрытия кровли

Схема расчета количества материала для устройства вальмовой кровли.

Наиболее точные расчеты покрытия для вальмовой кровли можно получить только после того, как собрана система стропил. После этого можно решать, из чего лучше сделать кровлю. Выбирать материал нужно с учетом погодных условий, количества осадков и собственных финансовых возможностей.

Чаще всего после стропильной системы идет гидроизоляционный слой, который будет защищать конструкцию от излишней влаги и образования конденсата. Погодные условия в регионе определяют наличие теплоизоляционного слоя. Наиболее популярный материал — минеральная вата, которая не нуждается в раскрое. Но вместо нее можно приобрести плиты. Зная обычные размеры листа минеральной ваты или плиты и общую площадь крыши, можно узнать количество необходимого материала.

Кроме термоизоляции, в некоторых случаях нужен слой пароизоляции. Он укладывается внахлест, поэтому его количество должно быть несколько больше, чем общая площадь.

В итоге количество материала бывает гораздо больше собственно площади крыши. Это объясняется установкой внахлест или наличием добавочных элементов, таких как примыкания, ендовы. Для отдельных видов материала, например черепицы на мягком основании, необходима сплошная обрешетка, которая может существенно повлиять на итоговую стоимость работ.

Вернуться к оглавлению

Определение площади кровли

Расчет площади вальмовой крыши.

Для того чтобы вычислить площадь крыши, пригодится знание геометрии и результаты, полученные при расчете стропильной системы. Чтобы получить общую площадь, необходимо сложить суммарную площадь двух плоскостей в виде трапеции и двух треугольных.

Площадь вальмов (скатов треугольной формы) высчитывается с помощью простой формулы: S= 0,5 * a * h.

При этом a — это основание фигуры, h — ее высота.

Подсчитать суммарную площадь трапеций можно следующим способом: S=h*(a+b)/2, где h — высота, b — основание, a — длина вершины.

Для дальнейшего проведения расчетов понадобится выполнить дополнительные замеры, сделать расчеты по более сложным формулам. Поэтому гораздо удобнее будет пользоваться уже готовыми специальными калькуляторами. При этом стоит помнить, что площадь нужно высчитывать по длине карниза, а не по углам здания. Для укладки кровельного материала внахлест к общей площади придется добавить еще около 10%. Если же конструкция крыши сложная, придется добавить еще 15% от общей площади.

Эти моменты необходимо учитывать, если принято решение проводить расчет самостоятельно. Правильно провести расчет вальмовой крыши можно самим, но лучше обратиться к специалистам, которые имеют опыт работы и все необходимые инструменты, к тому же знакомы с компьютерными технологиями.

1pocherepice.ru

устройство, конструкция, плюсы и минусы, типы конструкций, особенности монтажа

Крыша — это не просто покрытие здания. Она должна быть надежной конструкцией, выполняющей функцию защиты от различных атмосферных явлений. Сильный ветер способен разрушить многие виды кровель. Лучше всех ветровые нагрузки выдерживает вальмовая крыша.

Вальмовая крыша состоит из четырех плоскостей, располагающихся под уклоном. Их называют скатами. Это одна из разновидностей четырехскатной крыши. Две плоскости имеют форму трапеции и накрывают большую часть дома по всей его длине, две остальные — треугольные. Они располагаются с торцов здания и называются вальмами.

Устройство и конструкция четырехскатной крыши

В основании крыши лежит сложная конструкция из балок и стропил. На нее крепится каркас, а сверху укладывается наружное покрытие. Это может быть черепица, шифер или ондулин.

Вальмовая крыша состоит из нескольких конструктивных элементов:

• Скаты.
• Коньки. Так называют пересечение скатов по горизонтали. Но на самом деле это элементы крыши, которые крепятся в месте пересечения скатов и на ребра.
• Ребра. Они образуются в местах пересечения скатов с вальмами. Существуют горизонтальные и наклонные ребра.
• Карниз или карнизный навес.Это края крыши, выступающие над стенами.
• Системы водоотвода.

Конструкция вальмовой крыши не имеет фронтов. Слуховые или мансардные окна располагаются прямо на скатах.

Плюсы и минусы вальмовой крыши

Вальмовые кровли имеют свои преимущества:

• противостоят сильным порывам ветра;
• не подвергаются деформации за счет жесткости конструкции;
• позволяют делать большие карнизные свесы с четырех сторон здания, необходимые для защиты фасадов от атмосферных осадков;
• меньше подвергаются разрушениям в местах карнизных навесов;
• визуально делают дома с мансардой низкими.

Такой тип кровли имеет и свои недостатки:

• сложность конструкции;
• дороговизна;
• чердак становится меньшим, особенно это неудобно при устройстве мансарды;
• во время дождя через мансардные окна в дом проникает влага. Этого можно избежать, накрывая окна перед дождем, но это не очень удобно.

Типы конструкций вальмовых кровель

Вальмовые крыши имеют несколько разновидностей:

• Классическая четырехскатная. Для ее построения используются прямые стропила. Угловые ребра тянутся от конька, а свесы располагаются на одной высоте.
• Полувальмовая голландская. Такая кровля отличается от классической тем, что вальмы укорочены и имеют длину в 1,5−3 раза меньше длины двух других скатов. Данная конструкция используется для установки обычных вертикальных окон в мансарде.
• Полувальмовая датская. Такая конструкция предусматривает наличие вертикального фронта, а ниже него монтируется торцевой скат. В качестве фронтона используются треугольные окна.
• Шатровая. Устанавливается в большинстве случаев на домах, имеющих квадратную форму. Все вальмы шатровой крыши имеют форму равнобедренных треугольников, а ребра сходятся в одной точке.
• Ломаная вальмовая конструкция. Состоит из скатов разных размеров, расходящихся под разными углами. Дома со сложными ломаными крышами смотрятся очень эффектно. В них рационально используются площади.

Расчеты конструкции

Прежде, чем приступить к построению, необходимо точно измерить ширину и длину здания.

Выбрать угол наклона крыши. Следует учитывать, что угол наклона в регионах, где бывают сильные ветра, а также преобладает сухая и жаркая погода должен быть минимальным (от 2 до 5°). В случае частых снегопадов, угол наклона крыши следует выбирать больший, чтобы снег быстро сходил.

Определиться с шагом стропил. Промежуток между стропильными ногами может колебаться от 60 см до одного метра и зависит от тяжести используемых покрытий.

Продумать размеры обрешетки. Они зависят от вида наружного покрытия.

Путем несложных расчетов вычислить длину и количество необходимых стропил, стоек, балок и реек для обрешетки. Здесь нужно будет вспомнить знаменитую теорему Пифагора.

Вычислить количество необходимого материала для покрытия.

Учтите, что угол наклона зависит и от материалов кровли. Оптимальный наклон для различных видов покрытий составляет:

• шифер — 22°;
• металлочерепица — 14°;
• мягкая черепица — 11°;
• ондулин — 6°;
• профнастил — 12° при условии хорошей герметизации стыков;
• рулонный материал в два слоя — 15°, в три слоя — 2−5°;
• мембранная кровля — любой угол.

Монтаж вальмовой крыши

Первым делом необходимо выполнить разметку:

• На верхней обвязке с торца дома размечается ось.
• Рассчитывается половина толщины конькового бруса и определяется горизонтальная проекция первого центрального стропила.
• Размечаются местоположения промежуточных стропил путем откладывания одинаковых расстояний от размеченной лини по периметру боковой стены.
• Рассчитывается длина свеса стропил.

Все детали конструкции следует крепить в следующей последовательности:

1. Мауэрлат. В качестве него используют деревянный брус, размерами 10×10, 10×15 или 15×15 см, укладываемый поверх периметра стеновой панели дома. Он служит опорой для стропил и должен быть надежно закреплен. Между мауэрлатом и стеной ложится водонепроницаемый материал. Например, рубероид.
2. Прогон — балка, которая закрепляется параллельно мауэрлату для создания дополнительной опоры стропилам в случае необходимости.
3. Стойки и подкосы. Для надежности стойки лучше закрепить, установив под них опоры.
4. Конек. Для его установки следует использовать отвес и рейку. Он должен быть закреплен точно по высоте и по уровню.
5. Диагональные стропила. Можно взять одинаковые по длине стропила или же обрезать их после монтажа.
6. Рядовые или центральные стропила. Они монтируются путем врубки на мауэрлат и конек с одинаковым расстоянием между собой. Для надежной фиксации можно применять стяжки и ригели.
7. Нарожники — угловые стропила. Для прочности нарожники соседних скатов следует стыковать с диагональными стропилами на разной высоте.

Соединяются все деревянные элементы внахлест. Для этого используются накладные металлические уголки или пластины.

Стропила лучше брать цельные, но если они длинные, то можно использовать сдвоенные балки.

Советы-подсказки по монтажу стропильной системы

• Для предотвращения погрешностей в измерениях, при разметке лучше пользоваться не рулеткой, а замерной рейкой. Ее легко изготовить из полосы фанеры или планки шириной 5 см.
• Для долговечности конструкции рекомендуется использовать во время строительства хорошо высушенные брусья хвойных пород.
• Коньковый брус и все стропила должны иметь одинаковую толщину.
• Все замеры следует выполнять по нижнему ребру стропил.

После построения стропильной системы на нее набивают обрешетку, а затем укладывают следующие слои:

• пароизоляции, пленка пристреливается к стропилам строительным степлером, а на швы наносится специальная герметизирующая лента;
• утеплителя, его следует укладывать плотно к стропилам снизу вверх, между гидроизоляцией и утеплителем оставляется зазор в 2 см для вентиляции;
• гидроизоляции;
• контробрешетки, она представляет из себя деревянные планки, крепящиеся поперек стропил для закрепления утеплителя;
• наружного покрытия.

Расчет и монтаж вальмовой крыши не так уж прост. Эти работы следует проводить с особой внимательностью. Если нет уверенности в собственных силах, то лучше обратиться за помощью к специалистам.

fasad.guru

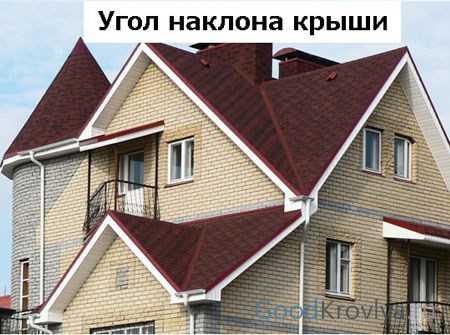

Наклон крыши дома: как правильно выбрать угол

Комфортность эксплуатации и надежность здания в основном зависят от того, насколько качественно и грамотно выполнено строительство крыши, и в том числе от того, насколько правильный наклон крыши. О нем и пойдет речь далее.

Расчет угла наклона крыши.

Уклон крыши дома в основном зависит от проекта дизайна фасада и кровли здания, также немаловажной особенностью является материал, выбранный для покрытия. Уклон учитывается в зависимости от климатических условий самого региона, в котором строится новое здание. К примеру, в районах, где происходит обильное выпадение осадков, а в зимний период очень сильные снегопады, выбирают уклон ската от 45 до 60 градусов. Такой угол наклона конструируют специально, так как он позволяет снизить нагрузку, особенно в зимние периоды, на кровельную систему, поскольку снег просто не будет скапливаться на крыше, а будет сползать вниз из-за собственного веса.

А если конструируют крышу для региона, где характерны сильные и постоянные ветра, то угол крыши выбирают минимальный, так как это уменьшает так называемую «парусность» кровельного покрытия. В основном угол выбирают от 9 до 20 градусов. Следовательно, самое универсальное решение — это значение, выбранное между двумя указанными выше диапазонами, т. е. лучше всего делать угол 20-45 градусов. Уклон от 20 до 45 градусов имеет еще одно преимущество — это возможность использовать большинства кровельных материалов, приобретенных на современных рынках.

Разновидности крыш домов

Разновидности крыш: а – пологая двускатная, б – крутая двускатная, в – вальмовая четырехскатная, г – односкатная (в форме парты), д – ломаная (мансардная) двускатная, е – шатровая четырехскатная, ж, з, и – полувальмовые (мансардные) четырехскатные.

Самой распространенной для подсобных или хозяйственных строений является односкатная форма крыши дома, не предлагающая оригинального дизайна, но одновременно привлекающая простотой возведения и своей низкой стоимостью. Конструкция такой кровли состоит из стен и уложенного на них кровельного материала.

Наклон в данном случае должен быть от 9 до 25 градусов, поскольку чаще всего именно такие крыши в дальнейшем покрывают профнастилом. Такой довольно маленький угол наклона образовывается из-за отсутствия чердачной зоны.

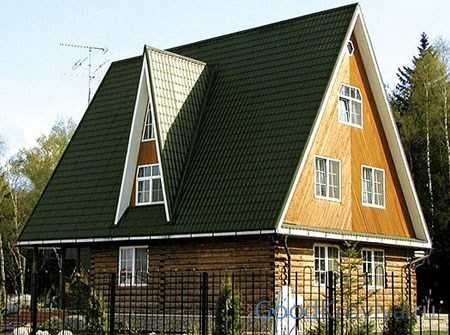

Еще одним довольно распространенным типом является двускатная крыша дома. Ее конструкция представляет собой два ската (две плоскости), соединяющиеся коньком (одной линией). Стены являются торцами здания и их называют фронтонами. В них часто предусматривают двери, которые позволят использовать чердак как дополнительное помещение, к тому же эти двери исполняют роль продухов (вентиляционных отверстий). Делать такие крыши легче всех остальных.

Современные дизайнеры и просто строители зачастую делают вальмовые крыши. Они позволяют выполнить неповторимый дизайн фасада и крыши ломаной формы. В таких конструкциях угол уклона может быть совершенно любым, в зависимости от воображения и вкуса человека, который проектирует конструкцию кровли. Практически не существует ограничений на использование кровельного материала при строительстве таких крыш. Сложная конструкция компенсируется эффектным внешним видом кровли дома, причем чем будет сложнее общий план, тем более оригинальный дизайн вальмовой крыши может получиться.

Выбор конструкции кровли в зависимости от уклона крыши и веса.

Более сложной разновидностью вальмовой крыши является мансардная кровля ломаной формы, цель возведения которой — это использование чердачного пространства в жилом помещении, при этом делать утепление и пароизоляцию обязательно.

За счет довольно высоких углов наклона и скатов ломаной формы образуется пространство, из которого и состоит весь мансардный этаж. Помимо этого будет уместным сделать так называемые «слуховые» окна, которые будут служить дополнительным украшением фасада. А еще просто необходимо выполнить инсоляцию (освещение помещения солнечными лучами).

Оптимальный уклон крыши будет зависеть не только от дизайнерского решения, но и от климатических условий региона, в которых производится постройка.

Разновидности конька для крыши

Различные кровельные покрытия влияют на технологию устройства конька. При выборе покрытия обязательно надо учитывать монтаж конька на то или иное покрытие. К примеру, если кровля выполнена из рулонных листов, то к ним во время покупки предлагают приобрести фасонные элементы, которые позволят сделать конек своими руками. Все эти элементы имеют форму желоба, а он укладывается на брус для конька и крепится гвоздями с резиновой прокладкой на конце.

Монтаж конька всегда производится на последнем этапе любых кровельных работ. Зачастую все работы производятся с прокладкой вентиляционного материала, это позволяет предохранить пространство под кровлей от проникновения птиц и насекомых, а также прокладка защитит брус для конька от влаги.

Допустимый уклон крыши в зависимости от кровельного материала: какой должен быть наклон

Во время выбора материала для покрытия следует внимательно изучить характеристики всех предлагаемых материалов и ознакомиться с рекомендациями.

Это поможет выбрать материал, который прослужит долгое время и подойдет именно вашему дому. Поэтому следует более подробно ознакомиться с тем, как правильно выбрать материал для крыши и каким должен быть уклон кровли дома.

Также следует ознакомиться с данными о наименьшем угле для различных материалов:

Выбор уклона крыши в зависимости от кровельного материала.

1. Для штучных материалов, таких как черепица и шифер, самым малым считается угол в 22 градуса. Это предотвращает скапливание на стыках влаги и просачивание ее внутрь здания.
2. Для рулонных материалов минимальный угол наклона будет выбираться в зависимости от количества уложенных слоев. При трехслойном покрытии угол составит от 2 до 5 градусов, при двухслойном — 15 градусов.
3. Малым углом наклона кровли из профнастила считается 12 градусов. При небольших углах по рекомендациям производителей стыки следует дополнительно проклеивать герметикам.
4. Для крыш, покрытых металлочерепицей, минимальный угол равен 14 градусам.
5. Для крыш, покрытых ондулином, минимальный угол — 6 градусов.
6. Для мягкой черепицы малым углом считается 11 градусов, при этом независимо от выбранного угла существует обязательное условие — монтаж сплошной обрешетки.
7. Мембранные покрытия имеют минимальный угол 2 градуса.

Пример расчета наклона крыши

Угол наклона кровли рассчитывается, как мы уже говорили, с учетом климата местности и выбранного материала для покрытия. Высота конька и значение поднятия стропил определяют угольником или рассчитывают ширину пролета, делят ее пополам и умножают на соответствующий коэффициент из таблицы.

К примеру, если ширина дома составляет 10 м, а угол наклона кровли равен 25 градусов, то высоту, на которую должны подняться стропила, рассчитывается путем умножения 5 м (половины ширины дома) на коэффициент из таблицы (0,47) и получаем 2,35. Именно на высоту 2,35 должны подняться стропила.

1metallocherepica.ru
