Укладка плитки тротуарной технология – , , , + —

производство, технология и способы укладки

Тротуарная плитка благодаря своим преимуществам довольно широко используется как в обустройстве частных усадеб, так и для оформления городских улиц. Это и не удивительно, т.к. плиточное покрытие довольно просто в обслуживании и ремонте.

В отличие от асфальта и бетона она пропускает осадки к корням зеленых насаждений, что позволяет облагораживать пространство вокруг деревьев и кустарников без вреда для них.

Данный материал с успехом применяется для сооружения дорожек, вымащивания дворов и подъездов к ним, а также автомобильных площадок.

Способы производства тротуарной плитки

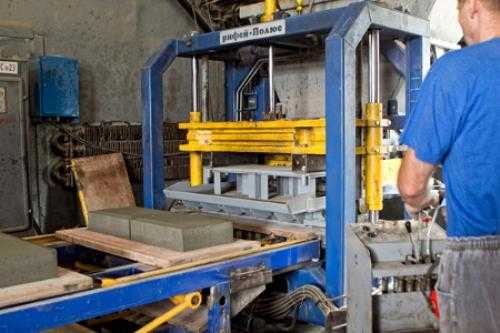

1. Вибропрессование. Бетон заливается в специальную матрицу (пресс-форму), установленную на постоянно вибрирующей станине. Сверху на раствор давит вибрирующий пуасон (деталь, которая работает по принципу поршня в цилиндре). Когда смесь достаточно утрамбована, матрица с пуансоном поднимаются, оставляя на поддоне готовую плитку. Этот метод позволяет полностью автоматизировать процесс. Продукция, изготовленная этим методом, вполне подходит для большинства видов работ.

2. Вибролитье. Рабочий раствор помещается в пластиковые формы, установленные на вибростоле (его поверхность при работе находится в постоянной вибрации). Вибрация установки уплотняет бетон. Когда он приобретает нужную плотность, формы снимаются с вибростола и выдерживаются в теплом месте в течение 12 часов. Потом плитка освобождается из форм и отправляется на склад.

Когда к плиточному покрытию предъявляются повышенные требования относительно прочности и требуется большой запас выносливости (например, для укладки на заправках или для устройства подъездных путей), применяется плитка толщиной 80 мм. Для тротуаров подходит 60 мм толщина. При этом стоит учитывать то, что при различной толщине прочность и долговечность может оказаться одинаковой. Ведь эти показатели зависят во многом от того, насколько качественно выполнены подготовительные работы перед укладкой.

Что касается срока службы, то он достаточно велик. И если на самой плитке сэкономить еще можно, то на технологии укладки это делать нежелательно.

Способы укладки тротуарной плитки

  • Большой простор для фантазии предоставляет плитка, выполненная в форме брусчатки. Она представляет собой прямоугольные блоки 200х200 мм. Толщина, как уже говорилось ранее, может составлять 60 и 80 мм. Чаще всего встречаются такие способы укладки, как «столбик», «елочка» и «кирпичная кладка». Они просты в работе и отлично подходят для создания дорожек. Также существуют схемы, в которых элементы располагаются попарно. В этом случае (особенно, когда применяется плитка разных цветов) схему укладки желательно заранее прорисовывать.
  • Очень эффектно смотрятся варианты укладки «в квадрат». Они замечательно подходят для больших площадей (стоянки, всевозможные площадки).
  • «Волну» можно выкладывать по тому же принципу, что и «брусчатку».

В независимости от того, укладывается ли плитка на раствор, песок или же сухую смесь, в любом случае в основании засыпается подушка из песка и щебня. В некоторых случаях, когда требуется усилить основание, поверх песчано-гравийной подушки заливается бетонная стяжка.

Технология укладки тротуарной плитки

Как уже было сказано выше, тротуарная плитка укладывается на заранее подготовленное основание. Его вид и толщина зависят от того, каковы эксплуатационные условия покрытия, от толщины самих элементов и рассчитывается при создании проекта строительства.

Подготовительные работы

Для начала площадка очищается от дерна. Для этого снимается верхний слой почвы на 15 см и глубже. Тщательно выбираются все корни, семена и пр.

Далее производится планирование грунта. Нужно предусмотреть, куда будет направляться сток воды, где будут проходить водоотводные каналы. Дно получаемой траншеи должно иметь легких уклон, чтобы во время осадков и таяния снега вода беспрепятственно отводилась за пределы данного участка. При большой плотности грунта устраивается дренаж в самой глубокой части имеющейся траншеи.

Следующим этапом является трамбовка, виброуплотнение или укатка поверхности. Обычно эту работу выполняют при помощи короткого бревна с прибитыми к нему ручками. Задача – уплотнить поверхность грунта.

Земляное полотно застилается геотекстилем. Он предотвращает прорастание корней и деформацию готового дорожного полотна. Также он не даст уходить в легкую почву щебню и песку под нагрузкой. Если специального дорожного полотна нет, то можно взять любой нетканый иглопробивной материал достаточной плотности. Если использовать несколько слоев, то вполне подойдут Спандбонд, Агротекс, Агрил.

Поверх геотекстиля высыпается щебень слоем в 10 см на дорожках и 20 см для заезда авто. Проливается водой и утрамбовывается. Если грунт не пучинистый и не предусматривается заезд грузового транспорта, то щебень достаточно прикрыть слоем песка в 10 – 15 см.

Далее возможны следующие варианты:

  1. Отсыпка производится поверх утрамбованного щебня. Слой песка 5 см. Он должен быть слегка увлажненным. Производится выравнивание при помощи рейки.
  2. Арматурная сетка укладывается на выровненную, увлажненную и укатанную песчаную подушку с ячейкой 50х50мм. Сверху насыпается слой сухой смеси толщиной 3 – 4 см и слегка увлажняется при помощи лейки.
  3. Раствор марки М150, для которого берут на 1 часть цемента 3 песка, укладывается на утрамбованный щебень. Песчаная подушка при этом не нужна. Вместо раствора можно применить и клей для кладки плитки. Это, конечно, будет несколько дороже. Зато надежнее. При использовании клея нужно залить бетонную стяжку, толщина которой составляет от 5 до 10 см.

Бортовой камень

По периметру или же по бокам траншеи (в зависимости от того, выкладывается дорожка или же площадка) будут стоять бортовые камни. Под них вырываются канавки, дно которых трамбуется и засыпается на 5 см песком.

Поверх песчаной подушки заливается бетонное основание и устанавливается бортовой камень.

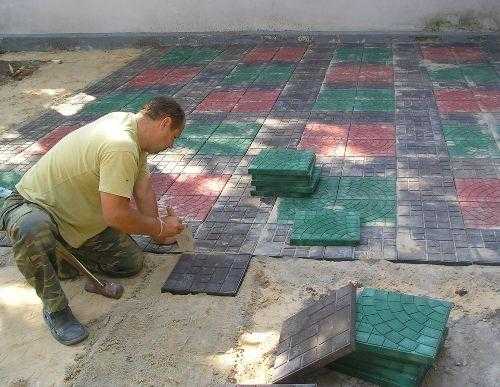

Укладка тротуарной плиты

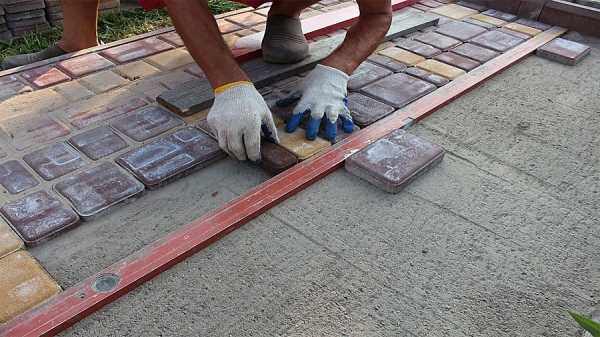

Тротуарная плита укладывается поверх подстилающего слоя, после чего ее утрамбовывают, используя виброплиты или же киянки, изготовленные из древесины или резины. В ходе этого процесса нужно тщательно следить за уровнем получаемой поверхности.

Когда плитки уложены, по их поверхности рассыпают сухую смесь, тщательно распределяя по щелям. После чего остатки смеси убираются, и щели слегка проливаются водой из лейки.

Что еще нужно знать при укладке тротуарной плитки?

При расчете количества тротуарной плитки следует учитывать то, что некоторая часть в зависимости от рисунка и конфигурации поверхности уйдет при обрезке в отходы. Количество запаса зависит от способа укладки плиток.

Придать фрагментам необходимую форму и размер можно при помощи болгарки с диском, предназначенным для работы по камню. При этом следует надрезать плитку, а потом расколоть ее по линии отреза. При этом в ходе работы будет намного меньше пыли, чем если бы вы резали ее до конца.

Когда тротуарная плита уложена цементно-песчаное основание с гравийной подушкой или же на сухую смесь, то в этом случае покрытие выдерживает нагрузку, создаваемую при заезде легкового автомобиля.

Бетонное основание, равно как и усиленная в полтора раза подушка, свободно выдерживает заезд грузовика.

Качество покрытия напрямую зависит от качества уложенного под плитку основания. Поэтому следует тщательно соблюдать технологию процесса.

Хорошая, качественная тротуарная плитка, уложенная специалистами с соблюдением технологий при наличии качественного дренажа, способна прослужить несколько десятков лет, и при этом сохранить красоту и привлекательность внешнего вида.

Укладка тротуарной плитки своими руками. Видео

postroy-sam.com

Укладка тротуарной плитки на даче своими руками

Ни один садовый участок не может обойтись без тропинок, соединяющих отдельные его части. Они придают даче ухоженность и оставляют обувь чистой даже в непогоду. Несмотря на обилие возможных материалов для мощения, чаще всего выбирают тротуарную плитку, по причине того, что ее укладка работа не сложная и выполнить ее можно своими руками.

Как класть тротуарную плитку на даче

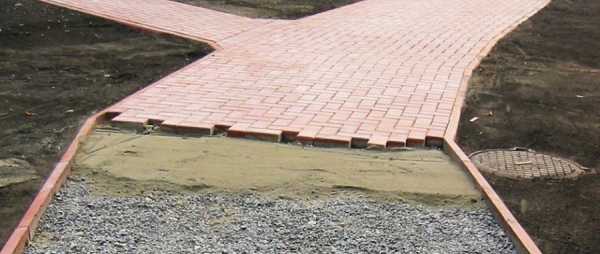

Конструктивно дорожка состоит из трех элементов: подушка, ограничитель тропинок и основное покрытие. Каждый из них несет определенную функцию. Первый – обеспечивает дренаж и защиту от вспучивания, второй – выполняет удерживающую функцию, третий – главное назначение. Технология укладки плитки на улице диктует обязательное использование всего перечисленного. В противном случае рассчитывать на длительный срок эксплуатации очень сложно.

Так, если укладка тротуарных плит выполнена без бордюра, то тропинка с течением времени «разъедется», а если не будет правильно сделана основа, то после первой же зимы дорожка станет неровной.

Помимо конструктивных особенностей существует и технология укладки тротуарной плитки своими руками. Она определяет порядок и объем необходимых работ. Соблюдая правильную последовательность действий можно добиться результата, который будет вас радовать много лет.


Рис.1. Раскладка тротуарной плитки.

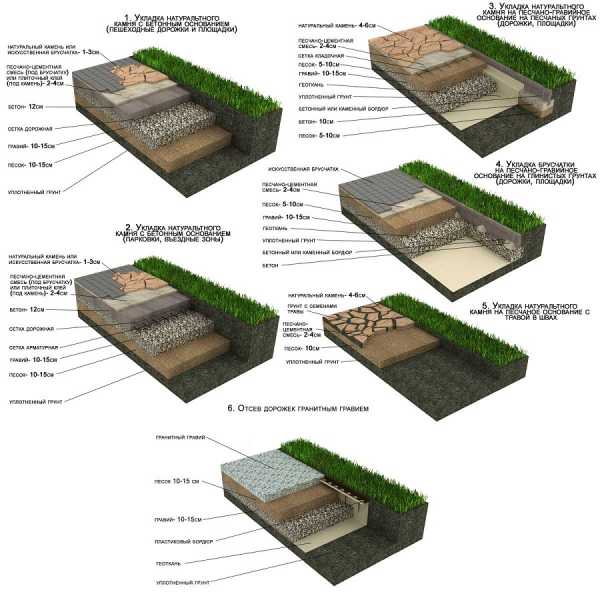

Рис.2. Основание для тротуарной плитки. Варианты исполнения.
Рис.3. Как укладывать бордюр.

Разметка участка

Первый этап — это разметка участка. Ее выполняют с помощью бечёвки. Натягивают два шнура в месте прохождения тропинки, расстояние между ними должно быть равно ширине дорожки с учетом толщины ограничителя. По этим отметкам будет производится установка бордюра для тротуарной плитки.


Рис.4. Как правильно уложить брусчатку фото.
Рис.5. Как красиво уложить брусчатку.
Рис.6. Точная разметка также необходима и для мощения площадки.

Подготовка грунта

Подготовка заключена в том, что срезают слой грунта на глубину 20 см. Он содержит корни растений, которые в последствии сгниют и образуют полости, и дорожка может осесть. Не следует снимать лишнего, так как всю удаленную землю придется компенсировать песком.


Рис.7. Схема этапов проведения работ.

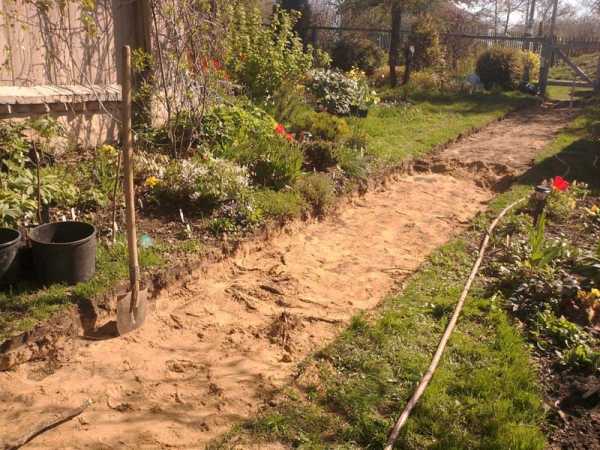

Рис.8. Начало подготовки. Выемка грунта на 10 — 20 см.

Укладка тротуарного бордюра

Второй этап — это установка поребрика своими руками. Он имеет особенности, поэтому здесь следует остановиться подробнее. Главное на что следует обратить внимание это на тот факт, что бордюр фактически будет удерживать дорожное покрытие, т.е. при ходьбе по тропинке на ограничитель будет действовать сила, которая стремиться сдвинуть его в бок. И если это произойдет, то плитка начнет разъезжаться. С течением времени в швах вырастет трава, что еще сильнее ускорит процесс.


Рис.9. Ограничитель тропинок закрепляют на цементно-песчаный раствор.
Рис.10. Установка тротуарного бордюра своими руками. Дополнительно в раствор может быть уложена арматура.
Рис.11. Как правильно уложить тротуарный бордюр.

Технология укладки бордюров подразумевает его установку на бетон. Порядок работ следующий: роется небольшая траншея, в которую заливается цементный раствор и армируется прутками, после чего монтируют поребрик.


Рис.12. Перед установкой поребрика можно сделать дренаж из щебня.

Работа эта достаточно трудоемкая. Существует менее сложный вариант, хотя и менее надежный.


Рис.13. Пример установки ограничителя тропинок.

Если распланировать тропинку так, что она будет в один уровень с землей или возвышаться всего на несколько сантиметров, то можно обойтись без цемента или бетона. Грунт будет удерживать бордюр от перемещения. Дополнительно его можно укрепить с помощью металлического прутка забив его рядом. Он будет выполнять роль дополнительного ограничителя.


Рис.14. Если уровень дорожки ниже или одинаковый с грунтом, то паребрик можно установить на подушку.
Рис.15. Как уложить тротуарную плитку без бордюра.
Рис.16. Пластиковый ограничитель закрепляется кольями к грунту.

Укладка бордюра для тротуарной плитки должна быть выполнена достаточно точно, чтобы покрытие встало между ограничителями с минимальным зазором. Для этой работы удобно применять шаблон, который позволяет жестко контролировать зазор между рядами поребриков. Его можно изготовить из доски.


Рис.17. Шаблон для укладки и ровной установки ограничителя изготавливают из доски. Для этого в ней делают пропилы с двух сторон (см. фото), глубиной равной толщине покрытия.

Технология укладки тротуарной плитки на песок

Основой для покрытия дорожек служит песчаная подложка. Укладка плитки на песок позволяет защитить ее от пучения грунта, т.е. подушка выполняет роль дренажа и достаточно эффективно отводит дождевую и талую воду.


Рис.18. Для выравнивания песка применяются водопроводные трубы, которые играют роль маяков.
Рис.19. Мощение тропинки на пескоцементную смесь.
Рис.20. Выравнивания засыпки специальным уровнем.

Для тропинок с большой проходимостью выполняется укладка тротуарной плитки на песок с цементом. Подушка будет хорошо удерживать покрытие дорожки и одновременно не задерживать воду.

Какой песок нужен для тротуарной плитки? Желательно использовать речной, а не карьерный. В последнем большое содержание глины, а она хорошо задерживает воду.


Рис.21. Влажный песок упрощает работу и улучшает ее качество.
Рис.22. Устройство дренажа при высоком уровне грунтовых вод.

Песок для укладки тротуарной плитки должен быть влажным, но не сырым. Если он будет мокрым, то работать будет очень сложно, если сухим, то качество выполненной работы оставит желать лучшего, а тропинка быстро придет в негодность.

Так же следует сказать, что подушка должна быть не менее 5см. Чтобы со временем песок не ушел в землю под него необходимо расстелить геотекстиль или агроволокно.


Рис.23. Между двумя рядами паребрика настилают агроволокно. Оно предотвратит заиливание подушки, таким образом будут сохранятся его дренажные качества. Поверх нетканого волокна насыпают влажный песок.

Укладка тротуарной плитки на песок без цемента выполняется в следующей последовательности.

Подушку устраивают между бордюрами, трамбуют и разравнивают ранее сделанным шаблоном (на картинке выше). Обратите внимание, что он имеет выступ, величина которого должна быть на 0,5 см меньше, чем толщина покрытия дорожки.


Рис.24. Тщательное разравнивание обеспечит ровную площадку.
Рис.25. Брусчатка технология укладки.

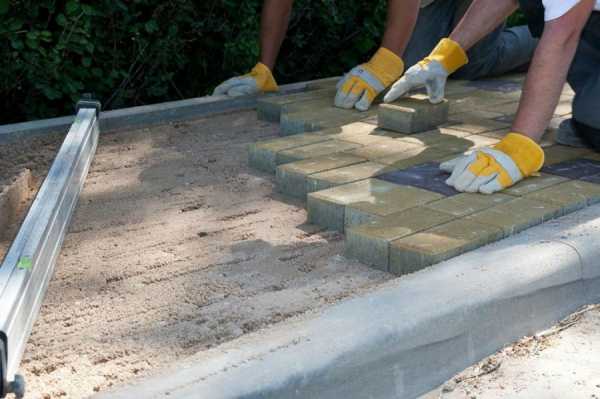

Монтаж тротуарной плитки выполняют на выровненный слой песка. Корректируют ее место положение и несколькими ударами резинового молотка усаживается на место. Работать киянкой следует осторожно, так как можно повредить покрытие.


Рис.26. Чем просыпать швы тротуарной плитки. Для этого на тропинку насыпают немного песка и метлой равномерно распределяют его.
Рис.27. Затирка межплиточных швов.

Фото отчет с комментариями


Рис.28. Сначала разравнивается песчаная подушка.
Рис.29. В случае необходимости можно подсыпать немного песка.
Рис.30. После чего песок необходимо тщательно разравнять.
Рис.31. Проверяется положение в двух перпендикулярных плоскостях.
Рис.32. Проверка по уровню.
Рис.33. Швы затираются песком.

Какая должна быть ширина дорожки?

Стандартный размер плитки 30х30 см, и если учесть толщину бордюра, то результирующая размер будет примерно 40-45см. Такая ширина хороша для второстепенных дорожек, например, подход к теплице. Ее достаточно для одного человека, а также для того чтобы прокатить по ней одноколесную тачку.


Рис.34. Ширина садовой дорожки 40 – 50 см.
Рис.35. Второстепенная тропинка в саду.
Рис.36. Тропинка между грядок.

На тропинке шириной 60 – 70 см может разойтись, хоть и с трудом, два человека. По такой дорожке можно прокатиться на детском велосипеде. Однако если у вашего ребенка есть электромобиль или электромотоцикл, то ее вряд ли будет достаточно.


Рис.37. Тропинка шириной 60-70см подойдет для дорожек к вспомогательным постройкам, например, сарай, туалет и пр.
Рис.38. Вспомогательная тропинка средней ширины.
Рис.39. Вспомогательная и основная дорожка на даче.

Для центральных дорожек целесообразно предусматривать ширину в 1 м. Это целый тротуар, на котором легко разойдутся два человека, а дети смогут кататься на своем транспорте. На него сможет встать и небольшая лавочка.


Рис.40. Шириной 1 м делают для центральных дорожек, например, ведущих от калитки к дому.
Рис.41. Устройство дорожек загородного дома.
Рис.42. Тропинки из тротуарной плитки основного назначения.
Рис.43. Центральная дорожка.

Как хорошо видно из изложенного положить плитку своими руками очень простая задача по силам каждому, а садовые дорожки сделанные таким образом прослужат долгие годы.

mhremont.ru

Укладка тротуарной плитки своими руками: последовательность монтажа

Содержание:
Укладка тротуарной плитки своими руками: подготовка грунта и формирование тротуаров
Технология укладки тротуарной плитки: последовательность работ

Как ни крути, а красивый и ухоженный двор – это лицо хозяев дома. Поэтому к его благоустройству требуется приложить некоторые усилия. Кроме того, намного комфортнее передвигаться по ровной окультуренной дорожке, чем месить грязь в непогоду. Как вы уже поняли, темой этой статьи будет устройство тротуаров и монтаж тротуарной плитки. В этой статье вместе с сайтом stroisovety.org мы самым подробным образом рассмотрим вопрос, как выполняется уклада тротуарной плитки своими руками, обозначим особенности и выделим нюансы монтажных работ.

Укладка тротуарной плитки своими руками фото

Укладка тротуарной плитки своими руками: подготовка грунта и формирование тротуаров

Хотите выполнить укладку тротуарной плитки так, чтобы она верой и правдой служила вам долгие годы? Тогда придется досконально выдержать всю технологию ее монтажа. И начать стоит с подготовительных работ, которые предусматривают подготовку основания и формирование площадок и дорожек. Осуществляется это достаточно просто.

  • Во-первых, делаем разметку – вбиваем колышки и натягиваем нити, обозначающие контуры зон, на которых будет производиться укладки плитки.
  • Во-вторых, в местах предполагаемой укладки снимаем верхний слой грунта на глубину 200–300мм.

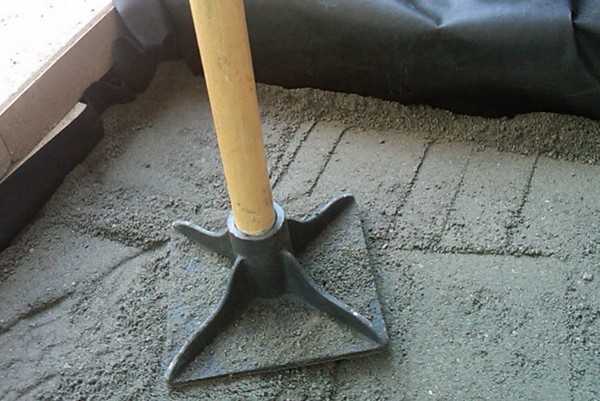

  • В-третьих, тщательно утрамбовываем полученные выемки в земле. Для этих целей понадобится трамбовка – изготовить ее можно из большого швеллера, приварив к нему кусок металлической трубы.
  • В-четвертых, на дно утрамбованных выемок засыпаем щебень мелкой фракции – тщательно выравниваем его и снова утрамбовываем.
  • В-пятых, поверх щебня насыпаем песок и опять утрамбовываем его самым тщательным образом.

Трамбовка земли перед укладкой тротуарной плитки фото

Именно такое основание предусматривает технология укладки тротуарной плитки. В некоторых случаях плитка может укладываться на бетонную подушку – к таким способам монтажа прибегают на участках, рельеф которых имеет достаточно сильный уклон. Кроме того, правильно подготовленное бетонное основание дает возможность использовать площадку, выложенную тротуарной плиткой в качестве стоянки для любых автомобилей. Сами понимаете, нагрузка от них высокая, и подготовленное стандартным способом основание просто не в состоянии долго выдерживать нагрузки от автомобильного транспорта.

На завершающем этапе подготовительных работ производится установка бордюров – их необходимо смонтировать как можно ровнее. Бордюр устанавливается с помощью стандартного цементно-песчаного раствора, приготовленного в пропорции 1:4 или даже 1:5. Чтобы эти изделия установить ровно, необходимо использовать направляющую нить.

Технология укладки тротуарной плитки фото

Технология укладки тротуарной плитки: последовательность работ

Как и в случае с цементной стяжкой пола или изготовлением бетонной подушки, вопрос, как укладывать тротуарную плитку, предусматривает установку маяков, в качестве которых понадобится профильная труба сечением 40 на 40мм. Сразу на весь объем работ приобретать ее не стоит (дороговато получится). Достаточно будет приобрести всего пару таких направляющих. Они устанавливаются на подложки, в качестве которых можно использовать ту же тротуарную плитку.

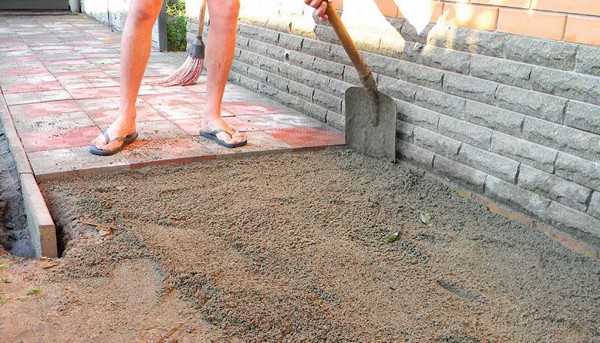

После того, как маяки будут установлены, нужно приготовить сухую смесь песка с цементом в пропорции 1:6. Эта смесь и засыпается между маяками, после чего выравнивается. Трамбовать ее не нужно – это произойдет автоматически в процессе укладки тротуарной плитки.

Как укладывать тротуарную плитку своими руками фото

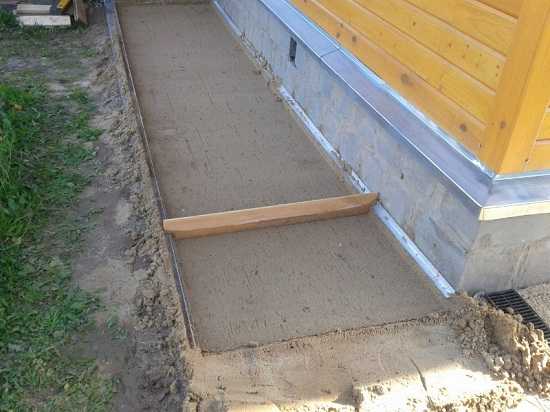

Чтобы качественно выровнять сухую цементно-песчаную смесь, необходимо изготовить специальный шаблон. Для этих целей отлично подойдет обыкновенная деревянная доска, по краям которой с одной из сторон вырезаются прямоугольники. Этими вырезами доска устанавливается на направляющие, после чего при перемещении шаблона по ним песок разравнивается нужным образом. После такой нехитрой процедуры выравнивания маяки переставляются на новое место, а на ровном участке производится укладка тротуарной плитки.

Решение непосредственного вопроса, как класть тротуарную плитку, тоже не отличается какими-либо сложностями. Для осуществления этого процесса вам понадобятся исключительно две вещи: тяжелый резиновый молоток и болгарка с алмазным диском по камню для порезки тротуарной плитки.

Как класть тротуарную плитку фото

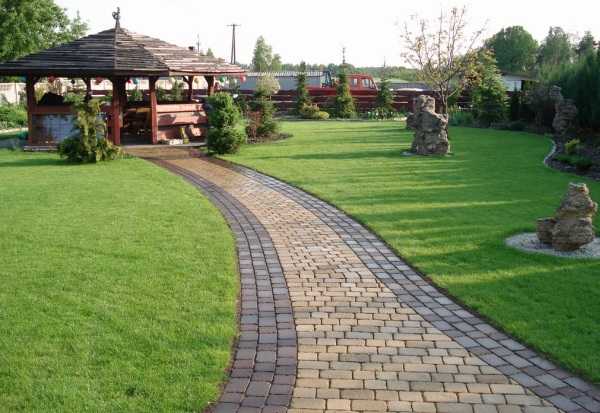

Еще до начала укладки необходимо определиться с рисунком – дело в том, что в большинстве случаев этот облицовочный материал для тротуара можно монтировать разными способами. Варианты укладки тротуарной плитки отличаются огромным разнообразием – ее можно класть по диагонали, по прямой, чередовать камешки различных форм и цветов. В общем, структуру укладки и узор будущих тротуаров необходимо, как говорят в школе, знать назубок.

Положить тротуарную плитку своими руками достаточно просто – если имеется рисунок, то начинать необходимо с него. Если узор отсутствует, и плитка укладывается как есть, то нет никакой разницы, откуда вы начнете. Главное рассчитать, чтобы так называемой подрезки было как можно меньше. Кстати, о подрезке – ее нужно сгонять к краям тротуара (или площадки).

Варианты укладки тротуарной плитки фото

Теперь о самой технологии укладки тротуарной плитки – здесь все просто. Укладываем плитку на выровненную цементно-песчаную смесь и вбиваем ее тяжелым резиновым молотком. Начать лучше сразу с нескольких плиток – нужно понимать, что поймать необходимую плоскость тротуара, имея всего одну уложенную плитку, не получится. В этом отношении ее монтаж лучше производить рядами – длинный ряд легче контролировать уровнем или длинной ровной рейкой.

В процессе укладки тротуаров и площадок практически всегда не обходится дело без установки водоотводящих желобов – их придется купить вместе с самой плиткой. Монтаж желобов и водоприемников осуществляется одновременно с укладкой тротуарной плитки. Здесь необходимо следить за тем, чтобы желоба ложились ровно, как под линейку.

Как правильно положить тротуарную плитку своими руками фото

Вот таким способом производится укладка тротуарной плитки своими руками. Все просто и в тоже время сложно – на процесс работы может оказывать влияние достаточно много различных факторов. Нельзя выпускать из виду и особенности местного рельефа, и, конечно же, непосредственную структуру и форму самой тротуарной плитки.
