Конусность | Начертательная геометрия — nGeo.FXYZ.ru

Конусность — отношение разности диаметров двух поперечных сечений кругового конуса к расстоянию между ними.

$ κ =\frac{D-d}{l} = 2tgφ = 2i $

Конусность имеет двойной Уклон: k=2i Конусность на чертеже может быть указана в градусной мере, в радианах и в процентах. Заданы конусность пробки крана 1:5, диаметр D=BC=20 мм, длина l=35 мм.

Конусность

Необходимо построить очертание пробки крана одним из двух способов: Первый способ. Из формулы k=2i находим i=1:10. Отмечаем точки BC и строим треугольник DKP так, чтобы KP:BK=1:10. Продолжив BP до пересечения с осью конуса, получим вершину конуса S. Точку S соединяем с точкой C. Отложив по оси пробки от BC отрезок l=35 мм и проведя через конец этого отрезка прямую, перпендикулярную к оси , получим диаметр d=EF=13 мм торца пробки; Второй способ. Из формулы k=(D-d)/l находим d=EF=20-35/5=13 мм; Величина угла при вершине конуса:

здесь угол φ представлен в радианах.

где L — расстояние от большого сечения до вершины S конуса, а отношение: D/(2L) = tgφ Пусть задана конусность например 1 : 2,5 откуда i=1:5 и tgφ=0,2 тогда перевод ее в градусы выполняется по формулам:

$ φ=arctgφ=arctg(0,2)=0.1974 [рад] $

и

$ φ=\frac{0.1974×180°}{π}=11.3102° $

Конусность стандартизована. ГОСТ 8593-81 устанавливает нормальные конусности и углы конусов

  Обозна-чение      конуса         Конус-          ность           Угол            конуса            Угол     уклона
  Ряд 1     Ряд 2             Угл. ед.     Рад.     Угл. ед.     Рад.
  1:500

  1:500     0,0020000     6`52,5″     0,0020000     3`26,25″     0,0010000
  1:200         1:200     0,0050000     17`11,3″     0,0050000     8`25,65″     0,0025000
  1:100         1:100     0,0100000     34`22,6″     0,0100000     17`11,3″     0,0050000
  1:50         1:50     0,0200000     1°8`45,2″     0,0199996     34`22,6″     0,0099998
      1:30     1:30     0,0333333     1°54`34,9″     0,0333304     57`17,45″     0,0166652
  1:20         1:20     0,0500000     2°51`51,1″     0,0499896     1°25`55,55″     0,0249948
      1:15     1:15     0,0666667     3°49`5,9″     0,0666420     1°54`32,95″     0,0333210
      1:12     1:12     0,0833333     4°46`18,8″     0,0832852     2°23`9,4″     0,0416426
  1:10         1:10     0,1000000     5°43`29,3″     0,0999168     2°51`44,65″     0,0499584
      1:8     1:8     0,1250000     7°9`9,6″     0,1248376     3°34`34,8″     0,0624188
      1:7
  1:7
  0,1428571     8°10`16,4″     0,1426148     4°5`8,2″     0,0713074
      1:6     1:6     0,1666667     9°31`38,2″     0,1662824     4°45`49,1″     0,0831412
  1:5         1:5     0,2000000     11°25`16,3″     0,1993374     5°42`38,15″     0,0996687
      1:4     1:4     0,2500000     14°15`0,1″     0,2487100     7°7`30,05″     0,1243550
  1:3         1:3     0,3333333     18°55`28,7″     0,3302972     9°27`44,35″     0,1651486
  30°         1:1,866025     0,5358985     30°     0,5235988     15°     0,2617994
  45°         1:1,207107     0,8284269     45°     0,7853982     22°30`     0,3926991
  60°         1:0,866025     1,1547010     60°     1,0471976     30°     0,5235988
      75°     1:0,651613     1,5346532     75°     1,3089970     37°30`     0,6544985
  90°         1:0,500000     2,0000000     90°     1,5707964     45°     0,7853982
  120°         1:0,288675     3,4641032     120°     2,0943952     60°     1,0471976

Конусности и углы конусов должны соответствовать указанным на чертеже и в таблице. При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

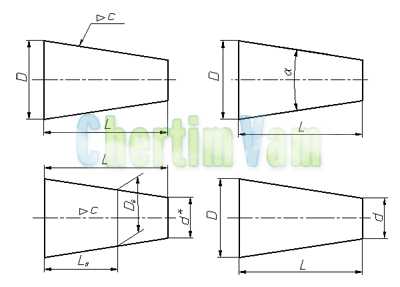

Конусность поверхности

Конусность

обозначается на чертеже: — надписью Конусность с указанием ее величины; — указывающей на нее стрелкой с полкой где пишется: — Конусность с указанием ее величины; — знак конусности и ее величина.

+

ngeo.fxyz.ru

Как начертить уклоны и конусность

Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

Уклон характеризует отклонение прямой линии от горизонтального или вертикального направлений. Для того чтобы построить уклон 1:1, на сторонах прямого угла откладывают произвольные, но равные величины (рис. 1). Очевидно, что уклон 1:1 соответствует углу в 45 градусов. Чтобы построить линию с уклоном 1:2, по горизонтали откладывают две единицы, для уклона 1:3 — три единицы и т. д. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а. Величину уклона на чертеже в соответствии с ГОСТ 2.307—68 указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определяемой линии: одна из прямых знака должна быть горизонтальна, другая — наклонена примерно под углом 30° в ту же сторону, как и сама линия уклона.

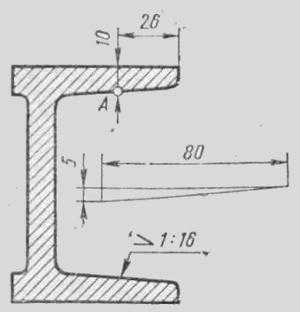

На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

Конусностью называют отношение диаметра основания конуса к его высоте. В этом случае конусность К=d/l. Для усеченного конуса К = (d-d1)/l. Пусть требуется построить конический конец вала по заданным размерам: d — диаметр вала — 25 мм; I — общая длина конца вала — 60 мм; l1 — длина конической части — 42 мм;

d1 — наружный диаметр резьбы — 16 мм; К — конусность 1 : 10 (рис. 3, б). Прежде всего, пользуясь осевой, строят цилиндрическую часть вала, имеющую диаметр 25 мм. Этот размер определяет также большее основание конической части. После этого строят конусность 1:10. Для этого строят конус с основанием, равным 10 мм, и высотой, равной 100 мм (можно было бы воспользоваться и размером 25 мм, но в этом случае высота конуса должна быть взята равной 250 мм, что не совсем удобно). Параллельно линиям найденной конусности проводят образующие конической части вала и ограничивают ее длину размером 42 мм. Как видно, размер меньшего основания конуса получается в результате построения. Этот размер обычно не наносят на чертеж. Запись М16X1,5 является условным обозначением метрической резьбы, о чем подробнее будет сказано дальше.

n
n

TBegin—>TEnd—>

n
n

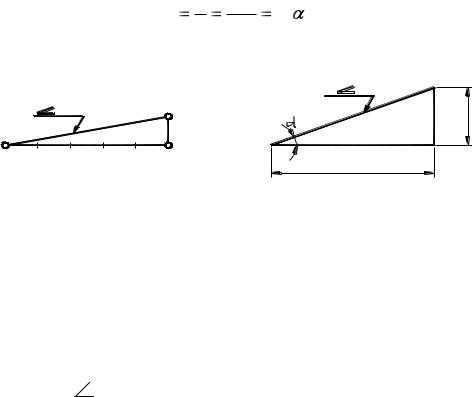

Рис. 1. Построение уклонов

n

n

Перед размерным числом, характеризующим конусность, наносят условный знак в виде равнобедренного треугольника, вершину которого направляют в сторону вершины самого конуса. Знак конусности располагают параллельно оси конуса над осью или на полке линии-выноски, заканчивающейся стрелкой, как в случае надписи уклона. Конусность выбирают в соответствии с ГОСТ 8593—57 .

n
n

n
n

Рис. 2. Пример построения уклонов

n

n

TBegin—>TEnd—>

n
n

Рис. 3. Построение конусности

n

polynsky.com.kg

особенности и СНиПы. Расчет и измерение уклона


Расчет и нанесение уклона на обмерных чертежах

С необходимостью посчитать уклон постоянно сталкиваются проектировщики, строители, архитекторы, а также люди ряда других профессий, в силу того, что на земной поверхности очень трудно найти идеально ровный участок. Уклон выражается в градусах или в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.

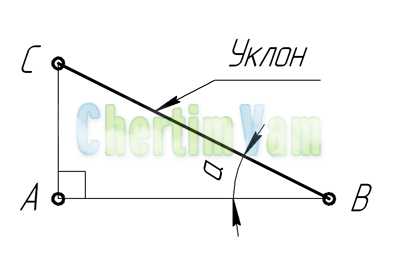

Как рассчитать уклон поверхности?Уклон – это отношение превышения (ВС) к заложению (АС) и обозначается в текстовых документах буквой i.Например, i=1:6

Разделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам нужно получить уклон в процентах, умножьте полученное число на 100%. Чтобы получить уклон в промилле, умножьте результат деления на 1000‰.

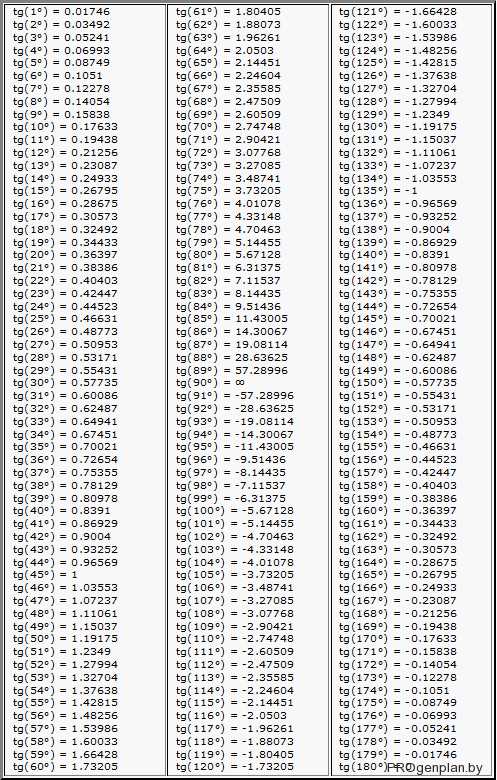

Если вам необходимо получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов результат – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора, в результате вы получите значение уклона в градусах.

На видах (фасадах), разрезах, сечениях и схемах перед размерным числом, определяющим величину уклона, наносят знак , острый угол которого должен быть направлен в сторону уклона.Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.На планах направление уклона плоскостей указывают стрелкой, на которой, при необходимости, проставляют величину уклона (см.рис.).

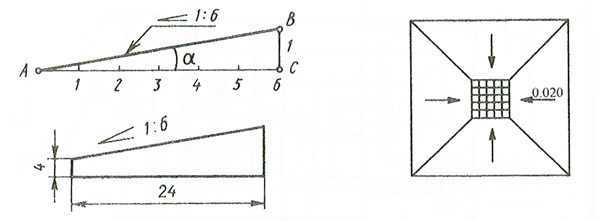

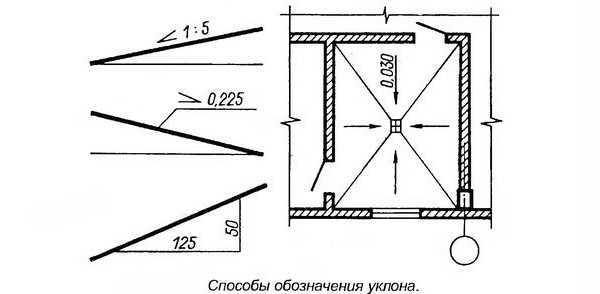

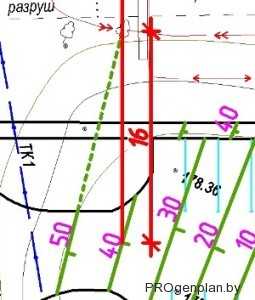

Построение и обозначение уклона. Пример изображения уклона на планах.

Величину уклона (тангенс угла наклона) указывают в виде простой или десятичной дроби с точностью до третьего знака.

Уклон (в строительстве) — показатель крутизны склона (а также ската кровли).

Укло́н (в геодезии) — показатель крутизны склона; отношение превышения местности к горизонтальному проложению, на котором оно наблюдается. Иными словами, величина уклона равна тангенсу угла между поверхностью склона и горизонталью.

Уклон поверхности равен тангенсу угла α, tgα = h/l — отношение перпендикуляра, опущенного из точки поверхности на прямую поверхность, к длине прямой поверхности от начала склона (при вершине угла α) до перпендикуляра.

Например, подъёму 12 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,12 (12 % или 120 ‰).При чтении нотации знак «%» произносится «сотых», а «‰» — «тысячных».

Источник:

книга: Единые требования по выполнению строительных чертежей.М.: Изд-во «Архитектура-С», 2004. Справочное пособие. Автор: Георгиевский О.В.

Аннотация:Справочное пособие по строительному черчению для студентов средних и высших учебных заведений. Пособие выполнено в соответствии с требованиями ГОСТов.Настоящее справочное пособие выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).Пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.

распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

photogrammetria.ru

5.3 уклон, конусность, сопряжения

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

Утверждено на заседании кафедры начертательной геометрии и черчения

21 июня 2011г.

ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ –

УКЛОНЫ, КОНУСНОСТЬ, СОПРЯЖЕНИЯ

Методические указания для всех специальностей

Квалификация выпуска «Бакалавр»

Ростов-на-Дону

2011

2

Геометрические построения – уклоны, конусность, сопряжения:

Методические указания для всех специальностей. — Ростов н/Д: Рост. гос.

строит. ун-т,2011. – 8с.

Содержат геометрические построения, необходимые для выполнения задания по инженерной графике.

Составитель: ассист. А.В. Федорова

Редактор Н.Е. Гладких Темплан 2011 г., поз. 137.

____________________________________________________________________

Подписано в печать 6.07.11. Формат 60х84/16.

Бумага писчая. Ризограф. Уч.-изд.л.0,3. Тираж 20 экз. Заказ 341.

____________________________________________________________________

Редакционно – издательский центр Ростовского государственного строительного университета.

344022, Ростов – на – Дону, ул. Социалистическая, 162

Ростовский государственный строительный университет, 2011

3

ГЕОМЕТРИЧЕ

ep2nnov.ru

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.

Просмотр содержимого документа
«Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.»

Уклон и Конусность

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

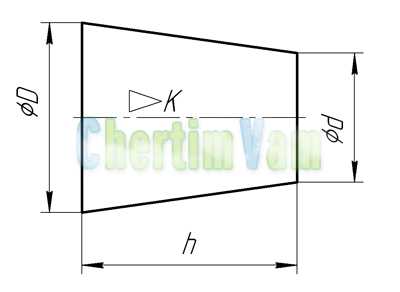

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.
Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

multiurok.ru

Угол наклона канализационной трубы в мм + калькулятор

Канализация стоков в процессе жизнедеятельности человека имеет решающее значение в создании условий для комфортного образа жизни. Водопроводные системы, обеспечивающие утилизацию бытовых и фекальных вод, являются безнапорными, и поэтому основным условием их исправного функционирования является создание уклонов в сторону перетока жидкости.

СНиП 02.04.21-85 указывает, какой угол наклона канализационной трубы должен быть для обеспечения беспрепятственного стока – его величина должна составлять 0,03 на трубах  диаметром 40-50 миллиметров и 0,02 для размеров 85 и 100 миллиметров. По сути, сливные трубы должны устанавливаться с указанным наклоном в сторону стока 3 и 2 миллиметра на каждый погонный метр водопровода.

Определяя, какой наклон канализационной трубы должен быть, нужно также учитывать свойства материалов, из которых она произведена. Для пластиковых труб, получивших широкое распространение в строительстве именно для безнапорных систем, этот показатель несколько меньше, чем для изделий из другого материала.

Это связано с более высоким качеством внутренней поверхности и, следовательно, с более высокой скоростью прохождения стоков по ним. Следует понимать, что чрезмерный угол наклона канализационной трубы может быть вреден. При быстром стоке сечение трубы может быть заполнено до предела и тогда за ним образуется воздушная пробка, сдерживающая отход жидкости.

Онлайн калькулятор для расчета уклона

Содержание статьи:

Введите данные для онлайн расчета уклона канализации.

Нормирование угла наклона канализации на 1 погонный метр

Кажется естественным считать, что превышение величины наклона внутренней канализации может иметь только положительное влияние, при котором стоки быстрее доходят до коллектора. Но, если вода проходит по трубе слишком быстро, на ее стенках осаждаются волокнистые и твердые включения, которые постепенно приводят к засорам.

Прочистка такой пробки механическим способом приводит к ухудшению качества внутренней поверхности труб, что усугубляет положение со свободным стоком. Жизненный цикл таких сливных систем, как правило, не превышает одного года.

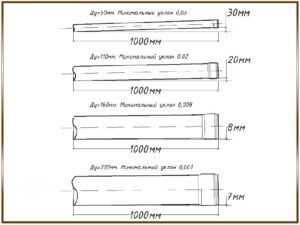

Величина угла наклона трубы канализации на 1 метр для труб различного размера имеет разные нормативные значения.

Для полного представления о работе канализационной системы бытовых стоков проследим процесс от начала до конца.

Формирования стока и его состав

Сбор вод производится подводкой системы к каждой консоли водопроводной сети. Объектами образования потока являются:

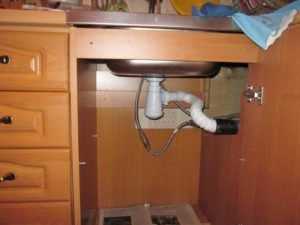

  1. Мойка кухонная – «поставщик» наиболее вредных для сточной системы образований – твердых остатков кухонного происхождения и жирных отложений. От мойки с сифоном гибкой гофрированной трубкой сток отводится в канализационную трубу диаметром 32 – 50 миллиметров. Трубы меньшего диаметра могут иметь уклон канализации 50 миллиметров на 1 метр.
  1. Следующим объектом в сети безнапорного слива может быть умывальник. Это также источник стоков повышенной опасности, поставляющий в слив самое неприятное – волосы. Смешиваясь с жиром из мойки, они создают прочные, плохо пробиваемые пробки. Для их беспрепятственного удаления создается уклон канализационной трубы 50 миллиметров на метр длины с внутренним диаметром трубопровода (Ду) 32.
  2. Третьим объектом слива является ванная. Она подключается к канализации через двойной сифон для сливного и переливного отверстий.
  3. В квартирную сеть сточных вод включается также туалет, образующий фекальные стоки.

Вся система внутриквартирной сточной системы состоит из труб нужного диаметра, монтирующихся с одинаковым углом наклона на всем протяжении. Общая длина канализационной сети обычно составляет не более 6 метров, что при уклоне канализационной трубы Ду 50 в квартире составляет 18 см.

Для монтажа сливной системы в квартире традиционно использовались канализационные трубы из чугуна. Этот материал устойчив к коррозии даже при прохождении достаточно химически активных фекальных стоков.

Соединения труб производились через раструб, в котором в заводских условиях устанавливается резиновое уплотнение в виде кольца. После установки труба в трубу соединение зачеканивалось, что требовало применение ковких сортов чугуна, представителем которого является чугун с шаровидным графитом.

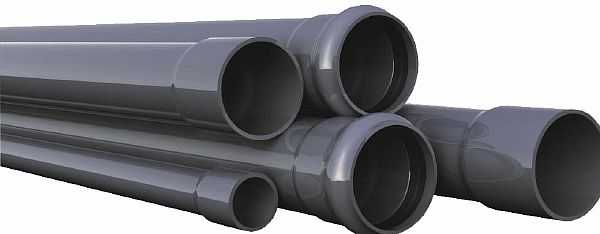

Набравшие популярность в 90-х годах прошлого веках пластиковые трубы, все более активно вытесняют традиционный материал, являясь более технологичными в монтаже, легкими и достаточно надежными. Соединение элементов трубопровода производится таким же образом с использованием силиконового герметика.

Смотреть видео

В сточных системах обычно используются трубы размерами: Ду 40, Ду 50, Ду 80 и Ду 100 миллиметров с уклонами внутренней канализации на 1 метр по СНиП от 0,035 до 0,02. При этом размер 100 миллиметров применяется для монтажа общего участка на месте схождения линий канализационной системы.

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

  • V – скорость протока слива, м/сек;
  • Н – степень наполнения трубопровода;
  • d  – размер  трубы;
  • K – коэффициент наклона сточной трубы.
Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации  обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

  1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
  2. Пузырьковые.
  3. Магнитные.
  4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Смотреть видео

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

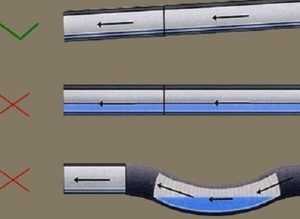

  1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
  2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
  3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.
Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме  обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Наклон канализации в частном доме – делаем своими руками

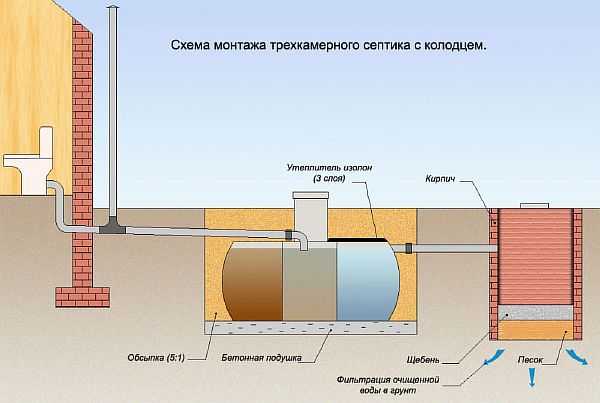

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Правила оборудования канализационной сети регламентируется теми же нормативами – уклон внутренней канализации на 1 метр по СНиПам имеет те же значения, что и уклон канализации в квартире городского дома.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

  1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
  2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
  3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.

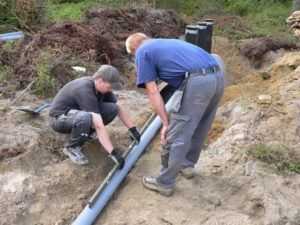

  4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
  5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
  6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
  7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
  8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Смотреть видео

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Нормативные документы по устройству внутренних и внешних сетей

Любые документы, касающиеся  устройства тех или иных  объектов, создаются   на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому  не исполнять их требования – себе дороже.

Касательно рассматриваемой темы, таковыми являются:

  1. СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
  2. В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.

В указанных документах можно найти все необходимые требования и допуски.

Максимальный угол уклона

При  строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также  оговаривается в первом из указанных выше документов. Показатель  максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.

Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.

Минимальный угол уклона

На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.

Важно также избегать контр уклона канализации, при котором сточные воды начинают двигаться в обратном направлении. Если минимальный наклон не выдержан, со временем канализация может просесть до горизонтального состояния, и даже до склона в обратную сторону.

Минимальный угол уклона для изделий различного диаметра

Стандартная размерность величины оптимального уклона – см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.

Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).

Смотреть видео

Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.

Как провести расчет минимального угла наклона?

Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:

H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.

Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.

Пример: имеется участок трубопровода диаметром 150 миллиметров и длиной 6 метров. Согласно существующим нормам минимальное значение угла наклона для данного диаметра составляет 0,8 сантиметров на метр длины. Тогда подставив величины в формулу 0,8*6=4,8 см/м. То есть расстояние по высоте между начальной и конечной точками участка должно составлять 4,8 сантиметра.

Смотреть видео

Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.

Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.

trubanet.ru

Что означает уклон в процентах, и как перевести его в градусы

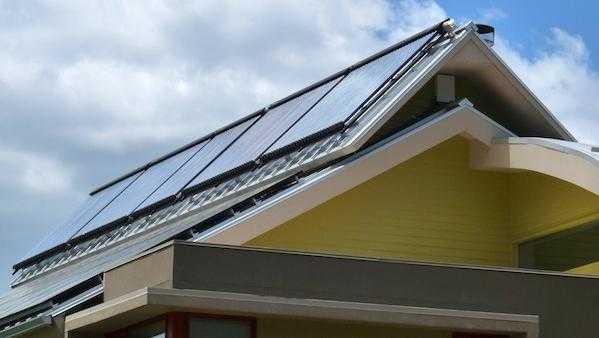

Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

Расчет уклона в процентах

Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

Как понимать угол уклона в процентах?

Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

Почему не в градусах?

Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

Применение на практике

Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам.

Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan-1(0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

fb.ru

Как рассчитать поперечный и продольный уклоны? — PROGENPLAN

Нормативные требования по уклонам

При проектировании улиц населенных пунктов необходимо соблюдать требования по минимальным и максимальным показателям продольных и поперечных уклонов. Значения уклонов приводятся в промилле.

Поперечный уклон проезжей части улиц и площадей принимается в зависимости от типа дорожного покрытия:

— асфальтобетонные и цементобетонные – 15 ‰ — 25 ‰;

— сборные из бетонных и железобетонных плит, брусчатые мостовые — 20 ‰ — 25 ‰;

— щебеночные и гравийные — 20 ‰ — 30 ‰;

— булыжные мостовые — 20 ‰ — 35 ‰.

При возведении и реконструкции в стесненных условиях можно увеличить поперечные уклоны на 5 ‰.

Поперечные и продольные уклоны машино-места на площадках автостоянок и парковок принимается в пределах от 5 ‰ до 40 ‰.

Поперечный уклон машино-места на парковках, прилегающих непосредственно к проезжей части улиц, допускается увеличивать до 60 ‰.



Минимальный продольный уклон на улицах со стоком поверхностных вод, осуществляемым

по лоткам вдоль проезжей части, следует принимать:

— для асфальтобетонных и цементобетонных покрытий — 4 ‰;

— для остальных типов покрытий — 5 ‰.

Если водоотводные лотки вдоль проезжей части не предусматриваются, то значение минимального продольного уклона не нормируется, и он обеспечивается за счет поперечных уклонов.

Продольные уклоны на участках улиц с движением автобусов, троллейбусов и трамваев не должны превышать:

— 60 ‰ — с остановочными пунктами и радиусами кривых в плане 250 м и более;

— 40 ‰ — с остановочными пунктами и радиусами кривых в плане от 100 до 250 м;

— 40 ‰ — без остановочных пунктов с радиусами кривых в плане менее 100 м.



Перевод промилле в градусы



При переводе промилле в градусы можно пользоваться таблицей Брадиса. Для этого нужно поделить количество промилле на 1000 – это тангенс угла, и посмотреть в таблице значение угла в градусах.

Но куда проще и быстрее воспользоваться онлайн конвертером величин (откроется в новой вкладке).





При помощи таблицы Брадиса можно выполнить и обратную задачу – перевести градусы в промилле. Например, значение 50 по таблице = 0,08749. Если умножим это значение на 100, то получим проценты (8,749%), а умножим на 1000 – получим промилле (87,49‰).



Расчет продольного уклона



Чтобы проверить, соответствует ли запроектированное значение продольного уклона нормативным показателям, можно выполнить небольшой расчет:

Разницу проектных отметок поделить на расстояние между этими отметками и умножить на 1000. Получите значение уклона в промилле.

Пример:

179.04 — 178.93 = 0,11;   0,11/15,2м*1000 = 7,2 ‰.



Расчет поперечного уклона



Запроектированное значение поперечного уклона проверим с помощью двух выбранных горизонталей. С середины одной из выбранных горизонталей проводим перпендикуляр. Продлеваем другую горизонталь до перпендикуляра.Длина получившейся линии (от начала перпендикуляра до точки пересечения) равна 16м. как на рисунке. Зная превышение и расстояние просчитываем поперечный уклон – ( 0,1м : 16м) * 1000= 6,3 ‰.

progenplan.by
