2.3 Уклон

Уклонхарактеризует наклон прямой линии. Обозначается на чертежах знаком (рис. 2.10, а, б)) . Угол знака направлен в ту же сторону, сто и угол уклона. Задается отношением катетов прямоугольного треугольника (рис.2.10,а) или в процентах (рис. 2.10, б). Например, уклон 1:3, где длина вертикального катета принята за 1, а по горизонтали отложено три отрезка, равных вертикальному катету. При обозначении процентами вертикальный катет имеет длину в указанных процентах от горизонтального катета.

а) б) в) г)

Рис. 2.10 Уклон и конусность

Конусность (С)это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними.

(рис. 2.10, в). Для конуса (рис. 2.11, г). Конусность обозначается знаком и задается так же, как и уклон отношением D/L, где значение D принято за 1.

3 Основы начертательной геометрии

3.1 Ортогональное проецирование

Ортогональное проецирование — проецирование на три взаимно перпендикулярные плоскости проекции – H, V, W с помощью лучей, перпендикулярных плоскостям проекции.

Н– горизонтальная плоскость проекций;

V– фронтальная плоскость проекций;

W – профильная плоскость проекций:

Оx, Оy, Оz– оси

координат.

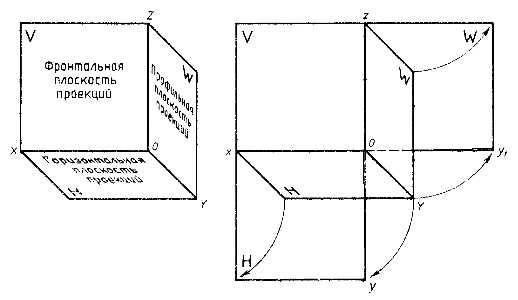

Рисунок 3.1 Ортогональные плоскости проекции

3.2 Проецирование точки

Для получения проекций точки А от нее опускают перпендикуляры на плоскости проекции — H, V, W (рис. 3.2 а).

Координаты точки А:

ХА А а= О аX

YА А а= О аY

ZАА а = О аZ

а – горизонтальная проекция точки А;

а’ – фронтальная проекция точки А;

а» – профильная проекция точки А.

б)

а)

Рисунок 3.2 Ортогональное проецирование и комплексный чертеж точки А:

Комплексный чертеж – это чертеж, на котором построены три проекции точки (горизонтальная, фронтальная и профильная). При этом горизонтальная и профильная плоскости проекции развернуты и совмещены с фронтальной плоскостью (рис. 3.2 б). Проекции на плоскости H, V, W строятся по координатам, которые откладываются по осям, между которыми заключена соответствующая плоскость:

горизонтальная проекция (на плоскость Н) строится по координатам ХА и YА;

фронтальная проекция (на плоскость V) строится по координатам ХА и ZА;

профильная проекция (на плоскость W) строится по координатам YА и ZА;

3.3 Проецирование отрезка прямой

Для построения комплексного чертежа отрезка прямой АВ (рис. 3.3) необходимо построить проекции концов отрезка – точки А и точки В и соединить проекции точек прямой линией.

Рисунок 3.3

3.4 Аксонометрические проекции

Аксонометрия – это способ наглядного объемного изображения предметов на чертеже, при котором изображаемый предмет помещается внутри трехгранного угла, образованного плоскостями проекций Н, V, W. Высота, ширина и длина предмета совпадают с осями координат.

а)

б)

Рисунок 3.4 Виды аксонометрических проекций

Изометрическая проекция (рис. 3.4 а) – это вид аксонометрической проекции, у которой оси располагаются под углом 120о друг к другу. Коэффициенты искажения по всем трем осям одинаковы – 0,82. Для упрощения при построении изометрических проекций коэффициент искажения не вводится и отрезки, параллельные осям, откладываются действительной длины.

Фронтальная диметрическая проекция

(рис. 3.4 б) – ось х располагают горизонтально, а ось у — под углом 45°. Отрезки по осям х и z откладывают без искажения, а коэффициент искажения по оси у принимают равным 0,5.

studfiles.net

Что означает уклон в процентах, и как перевести его в градусы

Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

Расчет уклона в процентах

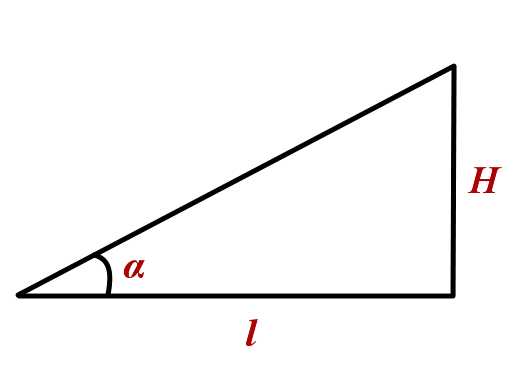

Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

Как понимать угол уклона в процентах?

Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

Почему не в градусах?

Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

Применение на практике

Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам. Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan-1(0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

fb.ru

Таблица уклонов кровли | Xatki.by

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

Итак, уклон рассчитывается по формуле: i=H/l
Для примера дано:
Высота конька (H): 2 м
Заложение (l): 2,86 м
Рассчитаем угол кровли (

i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент уклона.
Предложенная таблица поможет вам быстро перевести значения из одной меры в другую.

Градусы Проценты (%) Отношение Уклон (i) Коэфф. уклона (К)
4 6,99 1:14,31 0,0699 1,003
5 8,75 1:11,43 0,0875 1,004
6 10,51 1:9,52 0,1051 1,006
7 12,28 1:8,14 0,1228 1,008
8 14,05 1:7,12 0,1405 1,010
9 15,84 1:6,31 0,1584 1,012
10 17,63 1:5,67 0,1763 1,015
11 19,44 1:5,14 0,1944 1,019
12 21,26 1:4,70
0,2126
1,022
13 23,09 1:4,33 0,2309 1,027
14 24,93 1:4,00 0,2493 1,031
15 26,79 1:3,73 0,2679 1,035
16 28,67 1:3,49 0,2867 1,040
17 30,57 1:3,27 0,3057 1,046
18 32,49 1:3,08 0,3249 1,051
19 34,43 1:2,90 0,3443 1,058
20 36,4 1:2,75 0,3640 1,064
21 38,39 1:2,61 0,3839 1,071
22 40,4 1:2,48 0,4040 1,079
23 42,45 1:2,36 0,4245 1,086
24 44,52 1:2,25 0,4452 1,095
25 46,63 1:2,15 0,4663 1,104
26 48,77 1:2,05 0,4877 1,113
27 50,95 1:1,96 0,5095 1,122
28 53,17 1:1,88 0,5317 1,133
29 55,43 1:1,80 0,5543 1,143
30 57,74 1:1,73 0,5774 1,155
31 60,09 1:1,66
0,6009
1,167
32 62,49 1:1,60 0,6249 1,179
33 64,94 1:1,54 0,6494 1,192
34 67,45 1:1,48 0,6745 1,206
35 70,02 1:1,43 0,7002 1,221
36 72,65 1:1,38 0,7265 1,236
37 75,36 1:1,33 0,7536 1,252
38 78,13 1:1,28 0,7813 1,269
39 80,98 1:1,24 0,8098 1,287
40 83,91 1:1,19 0,8391 1,305
41 86,93 1:1,15 0,8693 1,325
42 90,04 1:1,11 0,9004 1,346
43 93,25 1:1,07 0,9325 1,367
44 96,57 1:1,04 0,9657 1,390
45 100 1:1 1 1,414
46 103,55 1:0,97 1,0355 1,439
47 107,24 1:0,93 1,0724 1,466
48 111,06 1:0,90 1,1106 1,495
49 115,04 1:0,87 1,1504 1,524
50 119,18 1:0,84 1,1918 1,556
51 123,49 1:0,81 1,2349 1,589
52 127,99 1:0,78 1,2799 1,624
53 132,7 1:0,75 1,3270 1,662
54 137,64 1:0,73 1,3764 1,701
55 142,82 1:0,70 1,4282 1,743
56 148,26 1:0,67 1,4826 1,788
57 153,99 1:0,65 1,5399 1,836
58 160,03 1:0,63 1,6003 1,887
59 166,43 1:0,60 1,6643 1,942
60 173,2 1:0,58 1,7320 2,000
61 180,4 1:0,55 1,8040 2,063
62 188,1 1:0,53 1,8810 2,130
63 196,3 1:0,51 1,9630 2,203
64 205,0 1:0,49 2,0500 2,281
65 214,5 1:0,47 2,1450 2,366
66 224,6 1:0,45 2,2460 2,459
67 235,6 1:0,42 2,3560 2,560
68 247,5 1:0,40 2,4750 2,670
69 260,5 1:0,38 2,6050 2,790
70 274,7 1:0,36 2,7470 2,924
72 307,8 1:0,33 3,0780 3,236
74 348,7 1:0,29 3,4870 3,628

xatki.by

5.3 уклон, конусность, сопряжения

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

Утверждено на заседании кафедры начертательной геометрии и черчения

21 июня 2011г.

ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ –

УКЛОНЫ, КОНУСНОСТЬ, СОПРЯЖЕНИЯ

Методические указания для всех специальностей

Квалификация выпуска «Бакалавр»

Ростов-на-Дону

2011

2

Геометрические построения – уклоны, конусность, сопряжения:

Методические указания для всех специальностей. — Ростов н/Д: Рост. гос.

строит. ун-т,2011. – 8с.

Содержат геометрические построения, необходимые для выполнения задания по инженерной графике.

Составитель: ассист. А.В. Федорова

Редактор Н.Е. Гладких Темплан 2011 г., поз. 137.

____________________________________________________________________

Подписано в печать 6.07.11. Формат 60х84/16.

Бумага писчая. Ризограф. Уч.-изд.л.0,3. Тираж 20 экз. Заказ 341.

____________________________________________________________________

Редакционно – издательский центр Ростовского государственного строительного университета.

344022, Ростов – на – Дону, ул. Социалистическая, 162

Ростовский государственный строительный университет, 2011

3

ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ – УКЛОНЫ, КОНУСНОСТЬ,

СОПРЯЖЕНИЯ

При изготовлении профилей прокатной стали, боковые полки выполняют так, что плоскости, ограничивающие их, не параллельны, а расположены под некоторым углом между собой.

В технике часто применяются конические детали. При вычерчивании чертежей многих деталей приходится выполнять ряд геометрических построений, и в этой связи рассмотрим следующие понятия: уклоны, конусность, сопряжения.

УКЛОНЫ

Уклон – наклон одной прямой линии к другой (рис.1).

Уклон i прямой АС определяется из прямоугольного треугольника АВС как отношение противолежащего катета ВС к прилежащему катету АС (рис.2):



i

h

BC

tg .





l

AC



















i

В











1:5

В







h











А

1 С





А

С

5 4 3 2























l



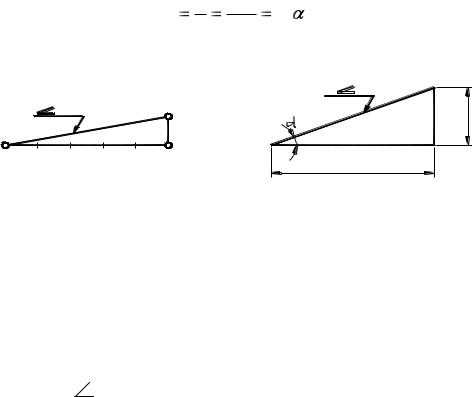

Рис.1







Рис.2



Уклон может быть выражен в процентах (например, уклон в 10%

внутренних граней полок швеллера по ГОСТ 8240-89,рис. 3), отношением двух чисел (например, уклоны 1:20 и 1:4 граней рельса по ГОСТ8168-75*)или в промилях (например, уклон 5‰ арматуры).

Знак уклона “ “, вершина которого должна быть направлена в сторону уклона, наносят перед размерным числом, располагаемым непосредственно у изображения поверхности уклона, или на полке линии – выноски, как показано на рисунках.

4

Построение уклонов

1. Провести прямую с уклоном i = 1:6 относительно прямой АЕ через точку А, лежащую на прямой АЕ (рис.3).

1

1:6 В

А 1 2 3 4 5 6С Е

Отложим на прямой АЕ от точки А шесть произвольно выбранных единиц. Через полученную точку В восстановим перпендикуляр к АЕ длиной в одну единицу.

Рис.3

Гипотенуза АС построенного прямоугольного треугольника АВС

является искомой прямой с уклоном 1:6.

Построение полок швеллера и двутавра

На рис. 4 и 5 показано построение уклона внутренней грани верхней полки швеллера и двутавра. Построен вспомогательный треугольник ВСD с

катетами 10 и 100мм для швеллера и 12 и 100мм для двутавра.

На горизонтальном отрезке «b» отложим отрезок, равный (b-d)/2– для швеллера и(b-d)/4– для двутавра. Из полученной точки проведем перпендикуляр длиной t. Отложенные размеры определили положение точки К,

через которую проходит прямая с уклоном 10% для швеллера и 12% — для двутавра. Через точку К провести прямую, параллельную гипотенузе построенного треугольника.



10





d





100









R



1:10













r





t

(b-d)/2





b









Рис.4

t



(b-d)/4

















b

Рис.5

5

КОНУСНОСТЬ

Конусностью называется отношение диаметра окружности основания D

прямого конуса к его высоте h (рис.6).

КDh.

Для усеченного кругового конуса – отношение разности диаметров двух нормальных сечений конуса к расстоянию между ними (рис.7), т.е.

К

D



d

2tg .









l











K

2

Конусность, как и уклон, может быть выражена отношением целых чисел или в процентах. Перед размерным числом, характеризующим конусность,

наносят знак “ ”, острый угол которого должен быть направлен в сторону вершины конуса.

При одном и том же угле конусность в два раза больше уклона, так как уклон образующей конуса равен отношению радиуса его основания к высоте, а

конусность – отношению диаметра к высоте.

Таким образом, построение конусности i : n относительно данной оси сводится к построению уклонов i : 2n с каждой стороны оси.

6

СОПРЯЖЕНИЯ

Сопряжением называется плавный переход по кривой от одной линии,

прямой или кривой, к другой.

Построение сопряжений основано на свойствах прямых, касательных к окружностям, или на свойствах касающихся между собой окружностей.

Построение касательной к окружности

O

При построении прямой, касательной к

Аокружности в заданной точке С, проводят прямую перпендикулярно к радиусу ОС. При

нахождении центра окружности, касающейся заданной прямой в точке С, проводят через эту точку перпендикуляр к прямой и откладывают на нем величину радиуса заданной окружности (рис.8).

Рис.8

Построение внешней касательной к двум окружностям

Из центра О1 проводят вспомогательную окружность радиусом R3 =R1-R2

и находят точку К. Построение точки К аналогично построению точки С. Точку О1 соединяют с точкой К прямой и проводят параллельную ей прямую из точки О2 до пересечения с окружностью. Точки сопряжения С1 и С2 лежат на пересечении прямых О1К и ранее проведенной линии из центра О2 с

окружностями радиусов R1 и R2 (рис. 9).

С2В

R2

O2

7

Сопряжение двух дуг окружностей

При внешнем касании двух окружностей расстояние между центрами О1

и О2 равно сумме радиусов R1 и R2. Точка касания С лежит на прямой,

соединяющей центры окружностей (рис.10).

При внутреннем касании окружностей О1О2 = R1 — R2. Точка касания С лежит на продолжении прямой О1О2 (рис.11).

2

R

O1 СO2

С

R1+R2

Рис.10 Рис.11

Сопряжение двух дуг окружностей дугой заданного радиуса

Из центров О1 и О2 описываются дуги вспомогательной окружности радиусом R3 = R + R1 и R4 = R + R2 (при внешнем сопряжении, рис.12)

или R3 = R — R1 и R4 = R — R2 (при внутреннем сопряжении, рис.13). Точка О является центром искомой дуги окружности радиуса R.

Точки сопряжения С1 и С2 будут находиться на линии центров О1О и О2О

(рис.12) или на продолжении линии центров (рис.13).

При нахождении радиуса внешне–внутреннегосопряжения вспомогательные дуги проводятся радиусами R3 = R — R1 из центра О1 и

R4 = R + R2 из центра О2 (рис.14).

Сопряжение окружности с прямой по дуге радиуса R

Из центра О1 проводится дуга радиусом R2 = R1 + R и прямая,

параллельная заданной, на расстоянии R. Пересечение вспомогательной дуги окружности и прямой определит искомый центр О. Точка сопряжения дуг С1

лежит на линии центров О1О, а прямой и дуги сопряжения С – на перпендикуляре, проведенном к заданной прямой из центра О (рис.15).

studfiles.net

Уклоны. Теория — на уровне глаз

Как было сказано ранее, по одному из определений уклон это тангенс угла. С большим интересом узнал, что он равен коэффициенту сцепления. Вот тут и начинает прояснятся тайный смысл предупреждающих дорожных знаков 1.13 и 1.14 (крутой спуск / подъём).

Коэффициентом сцепления называется отношение двух сил – силы, необходимой для сдвига машины с заблокированными колесами, и силы тяжести, прижимающей машину к дороге. Так мы легко можем получить коэффициенты сцепления для сухого асфальта – 7000/10000 = 0,7, для грязной дороги – 3000/10000 = 0,3, и для льда – 1000/10000 = 0,1.
Например, автомобиль, стоящий на сухом асфальтированном уклоне с коэффициентом сцепления 0,7, начнет сползать вниз, если тангенс угла наклона при этом будет равен 70% (это уклон около 35 градусов, вряд ли вы когда-нибудь встретите такой). Но, кроме дорог, существуют улочки старых городов, особенно приморских, с углами наклона, существенно превышающими всевозможные нормативы.
[2]

И в чём практическая ценность этой информации? Вот в чём: если на дворе гололёд, то на дороге с уклоном в 10% и более остановившаяся машина не удержится, будет скатываться.
К тому же, «при движении в сырую погоду вниз по асфальтированному уклону крутизной 20% эффективность торможения падает наполовину. И очень часто вам придется двигаться по мокрому льду с коэффициентом сцепления 0,1 и менее. А это значит, что вы должны внимательно отслеживать предупреждающие дорожные знаки 1.13 и 1.14. Их устанавливают, когда тангенс угла уклона приближается к 10%. Если вы пренебрежете этими знаками и остановитесь на подъеме, то в лучшем случае – не сможете сдвинуться с места. А уж если затормозите на спуске, машину может занести. Старайтесь тормозить двигателем на длительных спусках.» [2]
Вот о чём предупреждают знаки.

Кстати, есть знаки и меньше 10%, поэтому стало интересно в каких случаях их устанавливают.
ГОСТ Р 52289-2004 «Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств», п. 5.2.16:
4% — если длина участка дороги на спуске или подъёме больше 600 метров при данном уклоне.
5% если больше 450 метров
6% если больше 350 метров
7% если больше 300 метров
8% (и более) если больше 270 метров.

Там же указаны и другие случаи, как например расстояние видимости, но сейчас они нас не интересуют.

Причины: почему проценты?

При рассмотрении темы уклонов всегда возникает вопрос, а почему уклон измеряют в процентах, а не в привычных градусах? По этому поводу слышал несколько версий:

а) Карты
Так проще вычислять уклон рельефа на карте или на строительном плане. Рельеф на картах обозначается линиями — горизонталями. Это замкнутая линия, которая получается если мысленно сделать сечение на какой-либо высоте и посмотреть сверху. Проще это представить если вспомнить линию уреза воды реки или водоёма, это тоже своего рода горизонталь.
Горизонтали, т.е. горизонтальные сечения, проводятся через определённое постоянное расстояние по высоте, о чём указывается в примечаниях. Зная высоту сечения горизонталей и определив на карте расстояние между ними можно получить уклон. Чем ближе друг к другу на карте изображены горизонтали, тем рельеф круче.

б) Погрешность
Построить угол, заданный в градусах, так сказать «в натуре» на строительной площадке, задача не из простых, а построить точно и вовсе запредельная. Небольшие величины уклона в градусах имеют вид десятичных дробей, а ведь погрешность даже в 1° на 10 метров длины даст ошибочные 17 сантиметров высоты. Так же, проценты величина относительная, и потому уклон, выраженный в процентах, можно построить имея в распоряжении только рулетку (или иной инструмент для измерения длинны) и уровень.

в) Неравномерность
Дорога, на протяжении всего спуска (подъёма), имеет неравномерный уклон. В каждый отдельный момент угол разный, и поэтому проще посчитать сколько составляет горизонтальная длинна участка спуска (подъёма), и на сколько изменилась высота относительно начала спуска (подъёма).


seyfulmulyukov.livejournal.com / 1avtorul.ru

Все эти версии вполне имеют право на жизнь. Общим для них является то, что для нахождения величины уклона используются меры длинны, которые всегда есть под рукой, а это практично. Что касается дорожных знаков, то более правдоподобной выглядит третья версия (неравномерность уклона), а для строительства дорог вторая (погрешность построений).
Есть ещё Международная Конвенция о дорожных знаках и сигналах за 1968 год, и Европейское соглашение 1971 года, дополняющее эту Конвенцию, по которой на предупреждающих знаках крутизна уклонов и подъемов указывается в процентах. [3]

Что стоит за цифрами, например 1/12 или 10%, много это или мало, как это выглядит и где применяется, рассмотрим в следующий раз на примерах из жизни.



Использованные материалы

1. Словари и энциклопедии на Академике © Академик
2. Материалы сайта «Школа жизни» © Shkolazhizni.ru
3. Википедия © Wikipedia

gre-kow.livejournal.com

Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема. Таблица 0-90°

Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема — градиент индикатор. Таблица 0-90°

  • % уклон это 100 * Y/X (подъем / горизонтальная проекция длины)
Угловые градусы Длина на единицу подьёма % уклона
Y X
0.1 1 573.0 0.17
0.2 1 286.5 0.35
0.3 1 191.0 0.52
0.4 1 143.2 0.70
0.5 1 114.6 0.87
0.57 1 100 1
0.6 1 95.49 1.05
0.7 1 81.85 1.22
0.8 1 71.62 1.40
0.9 1 63.66 1.57
1 1 57.29 1.75
2 1 28.64 3.49
3 1 19.08 5.24
4 1 14.30 6.99
5 1 11.43 8.75
5.74 1 10 10
6 1 9.514 10.5
7 1 8.144 12.3
8 1 7.115 14.1
9 1 6.314 15.8
10 1 5.671 17.6
11 1 5.145 19.4
12 1 4.705 21.3
13 1 4.331 23.1
14 1 4.011 24.9
15 1 3.732 26.8
16 1 3.487 28.7
17 1 3.271 30.6
18 1 3.078 32.5
19 1 2.904 34.4
20 1 2.747 36.4
21 1 2.605 38.4
22 1 2.475 40.4
23 1 2.356 42.4
24 1 2.246 44.5
25 1 2.145 46.6
26 1 2.050 48.8
27 1 1.963 51.0
28 1 1.881 53.2
29 1 1.804 55.4
30 1 1.732 57.7
31 1 1.664 60.1
32 1 1.600 62.5
33 1 1.540 64.9
34 1 1.483 67.5
35 1 1.428 70.0
36 1 1.376 72.7
37 1 1.327 75.4
38 1 1.280 78.1
39 1 1.235 81.0
40 1 1.192 83.9
41 1 1.150 86.9
42 1 1.111 90.0
43 1 1.072 93.3
44 1 1.036 96.6
45 1 1.000 100.0
46 1 0.9657 103.6
47 1 0.9325 107.2
48 1 0.9004 111.1
49 1 0.8693 115.0
50 1 0.8391 119.2
51 1 0.8098 123.5
52 1 0.7813 128.0
53 1 0.7536 132.7
54 1 0.7265 137.6
55 1 0.7002 142.8
56 1 0.6745 148.3
57 1 0.6494 154.0
58 1 0.6249 160.0
59 1 0.6009 166.4
60 1 0.5774 173.2
61 1 0.5543 180.4
62 1 0.5317 188.1
63 1 0.5095 196.3
64 1 0.4877 205.0
65 1 0.4663 214.5
66 1 0.4452 224.6
67 1 0.4245 235.6
68 1 0.4040 247.5
69 1 0.3839 260.5
70 1 0.3640 274.7
71 1 0.3443 290.4
72 1 0.3249 307.8
73 1 0.3057 327.1
74 1 0.2867 348.7
75 1 0.2679 373.2
76 1 0.2493 401.1
77 1 0.2309 433.1
78 1 0.2126 470.5
79 1 0.1944 514.5
80 1 0.1763 567.1
81 1 0.1584 631.4
82 1 0.1405 711.5
83 1 0.1228 814.4
84 1 0.1051 951.4
85 1 0.08749 1143
86 1 0.06993 1430
87 1 0.05241 1908
88 1 0.03492 2864
89 1 0.01746 5729
90 1 0.00000

www.dpva.ru

Как правильно выставить уклон канализации на 1 метр СНиП

Грамотный монтаж канализационной системы невозможен без предварительных расчетов. Необходимо определить диаметр труб, скорость движения стоков и уклон канализации на 1 метр СНиП. Ошибки при выборе последнего параметра могут вызвать существенные проблемы в работе автономной канализации.

Что такое угол наклона трубопровода?

Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

Соотношение диаметров труб и рекомендуемого уклона

Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

Минимальный уклон

Минимальный показатель определен для каждого сечения трубы:

  • 50 мм – 0,025;
  • 100 мм – 0,012;
  • 150 мм – 0,007;
  • 200 мм – 0,005.

При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

Ошибки при выборе угла наклона труб

Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

  • Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
  • Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

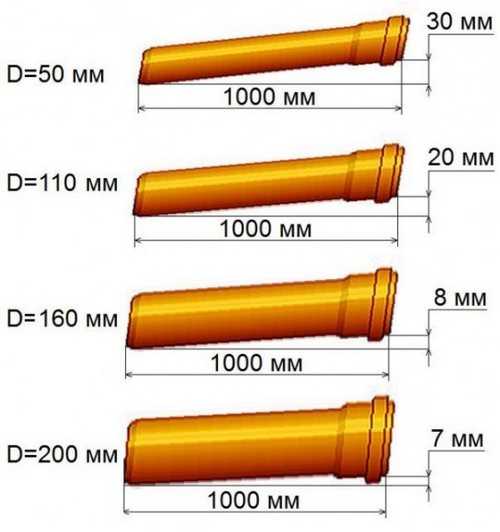

Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:

  • 40-50 мм – 0,03;
  • 100 мм – 0,02;
  • 150 мм – 0,008;
  • 200 мм – 0,007.

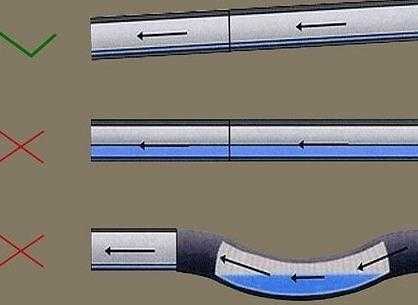

Ошибки при монтаже трубопровода

Как рассчитать степень наполненности трубопровода

Для стабильной работы канализации важны такие показатели:

  • скорость течения стоков V;
  • наполнение канализационной системы K.

K=H/D,

H – высота уровня сточных вод;

D – сечение канализации.

Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.

Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.

Формула для расчета уклона труб

Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

V√(H/d)≥K,

K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

d – сечение трубы;

V – скорость потока.

Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

Рекомендации по монтажу внутренней системы канализации

В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

  • для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
  • соединение вертикальных участков под прямым углом допускается нормативами;
  • исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
  • на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

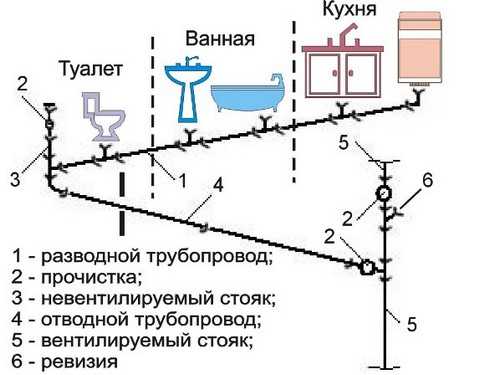

Схема размещения сантехники с уклоном труб

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

  • полиэтиленовая труба с верхним гофрированным слоем;
  • пластик;
  • чугун;
  • асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

  • 110 мм – 0,02 или 2 см на 1 метр;
  • 160 мм – 0,008 или 8 мм на 1 метр.

Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.

Прокладывание наружной магистрали

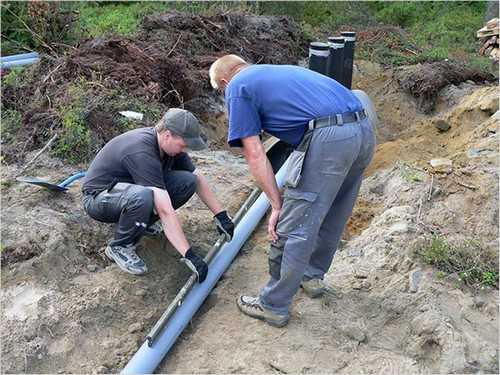

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

  • шнур или веревка;
  • два колышка;
  • строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

  • создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
  • выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru
