Уклон 6 1 это сколько – Калькулятор угла уклона пандуса
Угол уклона пандуса
Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.
Допустимые значения угла наклона пандуса
— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».
Что обозначают цифры
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.
1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.
1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.
Какой длины делать пандус?
|
Расчет длины пандуса в зависимости от высоты |
|||
|
Высота пандуса, м |
Длина пандуса, м |
||
|
1:10=10%=5,7° (используется при перепаде высот менее 0,2 м) |
1:12=8%=4,8° (для временных, приспосабливаемых и реконструируемых сооружений) |
1:20=5%=2,9° (стандартный показатель) |
|
|
0,1 |
|
1,2 |
2 |
|
0,2 |
2 |
2,4 |
4 |
|
0,3 |
3 |
3,6 |
6 |
|
0,4 |
4 |
4,8 |
8 |
|
0,5 |
5 |
6 |
10 |
|
0,6 |
6 |
7,2 |
12 |
|
0,7 |
7 |
8,4 |
14 |
|
0,8 |
8 |
9,6 |
16 |
|
0,9 |
9 |
10,8 |
18 |
|
1 |
10 |
12 |
20 |
|
1,1 |
11 |
13,2 |
22 |
|
1,2 |
12 |
14,4 |
24 |
|
1,3 |
13 |
15,6 |
26 |
|
1,4 |
14 |
|
28 |
|
1,5 |
15 |
18 |
30 |
Зеленый — допустимые значения, красный — недопустимые.
Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой
arcsin(h/L), где h — высота, L — длина.
Для этого
воспользуйтесь инженерным калькулятором
Примеры внедрений
www.pandus-msk.ru
Уклон и Конусность — Определение, обозначение на чертеже, формула расчёта уклона и конусности
Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.
Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.
Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.
Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.
Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.
Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.
Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.
Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.
Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.
Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.
chertimvam.ru
Пандусы для маломобильных групп населения наклонные -Полезная информация
Уклон пандуса — одна из важнейших его характеристик — если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы — его использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.
Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:
- до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
- до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.
Как рассчитать угол наклона пандуса?

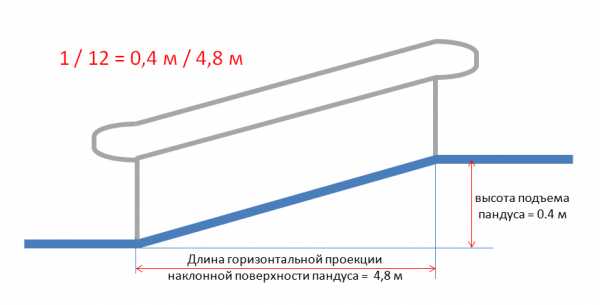

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).
Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.
Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:
| Норматив | Соотношение | Значение в % | Значение в градусах |
|---|---|---|---|
| стандартный по СП 59.13330.2012 | 1:20 | 5% | 2,86 градуса |
| для временных сооружений | 1:12 | 8% | 4,76 градуса |
| при перепаде высот до 0,2 м | 1:10 | 10% | 5,71 градуса |
Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012
В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).
Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:
- допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).
| Пандус для маломобильных групп |
pandus.su
Расчет и нанесение уклона на обмерных чертежах
С необходимостью посчитать уклон постоянно сталкиваются проектировщики, строители, архитекторы, а также люди ряда других профессий, в силу того, что на земной поверхности очень трудно найти идеально ровный участок. Уклон выражается в градусах или в процентах. Обозначение в градусах показывает угол кривизны поверхности. Но уклон может быть представлен и в виде тангенса этого угла, умноженного на 100%.
Как рассчитать уклон поверхности?
Уклон – это отношение превышения (ВС) к заложению (АС) и обозначается в текстовых документах буквой i.
Например, i=1:6
Разделите противолежащий катет (вертикальное расстояние) на прилежащий (расстояние между точками). Если вам нужно получить уклон в процентах, умножьте полученное число на 100%. Чтобы получить уклон в промилле, умножьте результат деления на 1000‰.
Если вам необходимо получить уклон в градусах, воспользуйтесь тем, что полученный при делении катетов результат – тангенс угла наклона. Посчитайте его арктангенс при помощи инженерного калькулятора, в результате вы получите значение уклона в градусах.
На видах (фасадах), разрезах, сечениях и схемах перед размерным числом, определяющим величину уклона, наносят знак , острый угол которого должен быть направлен в сторону уклона.
Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.
На планах направление уклона плоскостей указывают стрелкой, на которой, при необходимости, проставляют величину уклона (см.рис.).
Построение и обозначение уклона. Пример изображения уклона на планах.
Величину уклона (тангенс угла наклона) указывают в виде простой или десятичной дроби с точностью до третьего знака.
Уклон (в строительстве) — показатель крутизны склона (а также ската кровли).
Укло́н (в геодезии) — показатель крутизны склона; отношение превышения местности к горизонтальному проложению, на котором оно наблюдается. Иными словами, величина уклона равна тангенсу угла между поверхностью склона и горизонталью.
Уклон поверхности равен тангенсу угла α, tgα = h/l — отношение перпендикуляра, опущенного из точки поверхности на прямую поверхность, к длине прямой поверхности от начала склона (при вершине угла α) до перпендикуляра.
Например, подъёму 12 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,12 (12 % или 120 ‰).
При чтении нотации знак «%» произносится «сотых», а «‰» — «тысячных».
Источник:
книга: Единые требования по выполнению строительных чертежей.
М.: Изд-во «Архитектура-С», 2004.
Справочное пособие.
Автор: Георгиевский О.В.
Аннотация:
Справочное пособие по строительному черчению для студентов средних и высших учебных заведений. Пособие выполнено в соответствии с требованиями ГОСТов.
Настоящее справочное пособие выполнено в соответствии с требованиями ГОСТов ЕСКД (Единой системы конструкторской документации) и СПДС (Системы проектной документации для строительства).
Пособие может быть использовано при выполнении заданий по архитектурно-строительному черчению, а также при выполнении курсовых и дипломных проектов студентами всех строительных специальностей средних и высших учебных заведений.
распечатать
Вконтакте
Одноклассники
Google+
photogrammetria.ru
Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема. Таблица 0-90°
Уклон. Угловые градусы — перевод в % уклона. Длина на метр (единицу) подьема — градиент индикатор. Таблица 0-90°
- % уклон это 100 * Y/X (подъем / горизонтальная проекция длины)
| Угловые градусы | Длина на единицу подьёма | % уклона | |
|---|---|---|---|
| Y | X | ||
| 0.1 | 1 | 573.0 | 0.17 |
| 0.2 | 1 | 286.5 | 0.35 |
| 0.3 | 1 | 191.0 | 0.52 |
| 0.4 | 1 | 143.2 | 0.70 |
| 0.5 | 1 | 114.6 | 0.87 |
| 0.57 | 1 | 100 | 1 |
| 0.6 | 1 | 95.49 | 1.05 |
| 0.7 | 1 | 81.85 | 1.22 |
| 0.8 | 1 | 71.62 | 1.40 |
| 0.9 | 1 | 63.66 | 1.57 |
| 1 | 1 | 57.29 | 1.75 |
| 2 | 1 | 28.64 | 3.49 |
| 3 | 1 | 19.08 | 5.24 |
| 4 | 1 | 14.30 | 6.99 |
| 5 | 1 | 11.43 | 8.75 |
| 5.74 | 1 | 10 | 10 |
| 6 | 1 | 9.514 | 10.5 |
| 7 | 1 | 8.144 | 12.3 |
| 8 | 1 | 7.115 | 14.1 |
| 9 | 1 | 6.314 | 15.8 |
| 10 | 1 | 5.671 | 17.6 |
| 11 | 1 | 5.145 | 19.4 |
| 12 | 1 | 4.705 | 21.3 |
| 13 | 1 | 4.331 | 23.1 |
| 14 | 1 | 4.011 | 24.9 |
| 15 | 1 | 3.732 | 26.8 |
| 16 | 1 | 3.487 | 28.7 |
| 17 | 1 | 3.271 | 30.6 |
| 18 | 1 | 3.078 | 32.5 |
| 19 | 1 | 2.904 | 34.4 |
| 20 | 1 | 2.747 | 36.4 |
| 21 | 1 | 2.605 | 38.4 |
| 22 | 1 | 2.475 | 40.4 |
| 23 | 1 | 2.356 | 42.4 |
| 24 | 1 | 2.246 | 44.5 |
| 25 | 1 | 2.145 | 46.6 |
| 26 | 1 | 2.050 | 48.8 |
| 27 | 1 | 1.963 | 51.0 |
| 28 | 1 | 1.881 | 53.2 |
| 29 | 1 | 1.804 | 55.4 |
| 30 | 1 | 1.732 | 57.7 |
| 31 | 1 | 1.664 | 60.1 |
| 32 | 1 | 1.600 | 62.5 |
| 33 | 1 | 1.540 | 64.9 |
| 34 | 1 | 1.483 | 67.5 |
| 35 | 1 | 1.428 | 70.0 |
| 36 | 1 | 1.376 | 72.7 |
| 37 | 1 | 1.327 | 75.4 |
| 38 | 1 | 1.280 | 78.1 |
| 39 | 1 | 1.235 | 81.0 |
| 40 | 1 | 1.192 | 83.9 |
| 41 | 1 | 1.150 | 86.9 |
| 42 | 1 | 1.111 | 90.0 |
| 43 | 1 | 1.072 | 93.3 |
| 44 | 1 | 1.036 | 96.6 |
| 45 | 1 | 1.000 | 100.0 |
| 46 | 1 | 0.9657 | 103.6 |
| 47 | 1 | 0.9325 | 107.2 |
| 48 | 1 | 0.9004 | 111.1 |
| 49 | 1 | 0.8693 | 115.0 |
| 50 | 1 | 0.8391 | 119.2 |
| 51 | 1 | 0.8098 | 123.5 |
| 52 | 1 | 0.7813 | 128.0 |
| 53 | 1 | 0.7536 | 132.7 |
| 54 | 1 | 0.7265 | 137.6 |
| 55 | 1 | 0.7002 | 142.8 |
| 56 | 1 | 0.6745 | 148.3 |
| 57 | 1 | 0.6494 | 154.0 |
| 58 | 1 | 0.6249 | 160.0 |
| 59 | 1 | 0.6009 | 166.4 |
| 60 | 1 | 0.5774 | 173.2 |
| 61 | 1 | 0.5543 | 180.4 |
| 62 | 1 | 0.5317 | 188.1 |
| 63 | 1 | 0.5095 | 196.3 |
dpva.ru
Расчет угла уклона пандуса: документы и нормативы
В связи с актуализацией проблем инвалидов важнейшими принципами при возведении зданий жилого и социального фонда, производственных конструкций на сегодняшний день считаются следующие:
Все строительные правила регламентируются нормативно-правовым актом «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения», который является действующей редакцией СНиП 35-01-2001. Оба названных документа могут служить отправной точкой при проектировании объектов с учетом безопасной эксплуатации их людьми, относящимися к категории «маломобильные группы населения». Некоторые положения данных правил различаются строительными нормами. Первый из документов написан с учетом стандартов международного уровня, на основе соответствующих положений Конвенции ООН, регламентирующей права инвалидов. Второй – федеральный стандарт, утвержденный Распоряжением Правительства РФ от 22.06.2010 года № 1047-Р.
Как произвести расчеты при установке пандуса
В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона. Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.
Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:
Н/L – отношение разности высот поверхностей, которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса. Это отношение не должно превышать норм, указанных в выше названных актах. В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.
- Максимальным углом наклона пандуса является угол соответствующий отношению 1/20. Это отношение, выраженное в градусах, составит 2,86°. Другой единицей измерения углов наклона пандуса, часто используемой при расчетах, являются проценты. В этом случае получается 1/20=2,86°= 5%. При этом один марш пандуса не должен превышать 8 м.
В документе отображены моменты, когда допускается отступления от данной нормы.
- На объектах временного характера при разнице высот между горизонтальными плоскостями не более 0,5 м, и длине одного марша пандуса не превышающей 6 м угол наклона составит 1/12=4,86°=8%.
- Если разность уровней между горизонтальными площадками не превышает 0,2 м, угол наклона пандуса можно делать 1/10=5,71°=10%.
В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных. Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.
Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.
Наши клиенты
bezpregrad.com
Уклон в процентах и промилле
Угол уклона в градусах, процентах и промилле
Уклон — показатель наклона какой либо поверхности (дороги, крыши, пандуса лестничного марша и пр.) относительно уровня горизонта.В градусах принято обозначать крутые уклоны, в процентах (%) и промилле (‰) — пологие.
Процент — одна сотая доля.
Промилле — одна тысячная доля.
В процентах обычно обозначают уклоны крыш, пандусов, лестничных маршей и т.п.
В промилле обозначают уклоны плоскостных сооружений — спортивные игровые площадки, поля, беговые дорожки, а также линейные сооружения — автомобильные и железные дороги.
Например: уклон при подъеме 0,2 метра и протяженностью по горизонтали 4 метра будет равен 10 % (читается как — десять сотых) или 100 ‰ (читается как — сто тысячных), это значение также будет соответствовать приблизительно — 3 о.
На чертежах направление уклона плоскости указывают стрелкой (углом), а рядом проставляется величина уклона.
Чертеж 1
Часто спрашивают, что означает уклон, на пример 0,05 — это соотношение сторон (0,2 м / 4 м = 0,05 — см. чертеж 1), которое необходимо перевести в проценты или промилле, смотря что требуется.
Для определение угла уклона в процентах (%) (см. чертеж 1) необходимо: 0,2 м / 4 м х 100 = 5 %.
Для определение угла уклона в промилле (‰) необходимо: 0,2 м / 4 м х 1000 = 50 ‰.
Чтобы определить уклон с точностью до 1 градуса, нужно: 0,2 м / 4 м = 0,05. Полученное число — 0,05 необходимо найти в таблице tg (тангенсов) для углов, приблизительное значение — 0,0524, оно будет соответствовать углу 3 о (см. таблицу).
Полная таблица тангенсов для углов от 0о до 360о
Если требуется определить протяженность горизонтального участка, зная величину уклона в процентах и его высоту из чертежей, необходимо — 0,2 м / (5 % / 100) = 4 м.
Чтобы определить высоту уклона, зная величину уклона в процентах и протяженность участка из чертежей, необходимо — 5 % / 100 х 4 м = 0,2 м.
Примечание: для того чтобы ввести на компьютере символ промилле (‰), необходимо включить NumLock, нажать клавишу Alt и удерживая ее набрать на цифровом блоке клавиатуры 0137, отпустить клавишу Alt после чего появится символ ‰.
