Ошибки при сооружении дымоходов | Отопительное оборудование и инженерные системы

Отопительное оборудование и инженерные системы | №4 (54) '2011

Часто при возведении дымоходов совершаются ошибки, которые могут стоить очень дорого и даже привести к непоправимым последствиям. Причем домовладелец замечает огрехи порой слишком поздно, когда начинает испытывать определенные неудобства при использовании печи или камина. Людям приходится тратить деньги на своевременное устранение возникающих проблем либо капитальный ремонт дымового канала, ведь его неправильная работа вполне способна стать причиной пожара.

Чаще всего ошибки, допущенные при выборе, проектировании и монтаже систем отвода дымовых газов, приводят к нарушению тяги или разрушению стенок дымохода, из-за чего возможно возгорание прилегающих к ним строительных конструкций. Причины этого неприятного явления могут быть самыми разными.

Независимо от материала, из которого сделан дымоход, срез трубы должен подниматься над наружной поверхностью кровли на высоту, рекомендуемую нормативными документами — СНиП 41-01-2003, пункт 6.6.12; оголовок конструкции венчает дефлектор, вполне эффективно защищающий канал от попадания атмосферных осадков и повышающий силу тяги за счет подсоса дыма с использованием энергии ветра

Куда ветер — туда дым

Нарушение тяги в дымоходе — это либо ее недостаточная, либо избыточная сила. В обоих случаях печь или камин перестанут оправдывать ожидания своих владельцев: топливо будет плохо разгораться и гаснуть, а топка — дымить. Причинами возникновения подобной ситуации могут быть:

• слишком малая высота всей дымовой трубы или той ее части, которая возвышается над крышей дома;
• неправильно выбранное сечение дымоотводного канала: при слишком узком проходе не обеспечивается выход всей массы образующихся газов, а при чрезмерно широком — хуже прогреваются стенки дымохода, возможно возникновение завихрений, а холодный уличный воздух может образовать обратные потоки;
• недостаточное утепление трубы;
• избыточная длина или же угол наклона участ­ков дымохода, отклоняющихся от вертикали, особенно в верхней части канала;
• нехватка воздуха, требующегося для нормального горения: в конструкции дымовой трубы следовало предусмотреть дополнительный приточный канал.

Отвод дымовых газов и подача воздуха для горения в современных низкотемпературных котлах организуются с помощью коаксиальных газоходов

При недостаточной высоте дымовой трубы над кровлей часто происходит опрокидывание тяги — виной тому ветер. У конька крыши возникают завихрения воздушного потока, который направлен вниз и, если выход дымохода расположен на подветренном скате, способен задувать дымовые газы обратно в дымоход.

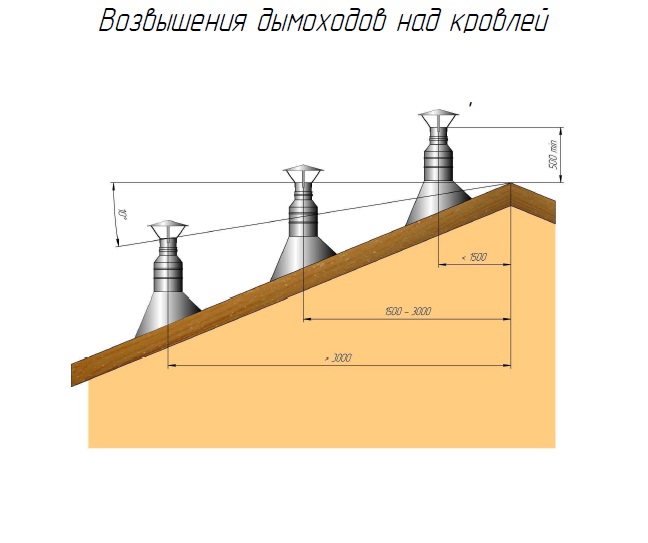

Чтобы задувания не происходило, его оконечная часть должна:
• возвышаться не менее чем на 0,5 м над плоской крышей, а также коньком или парапетом скатной конструкции, если до них не более 1,5 м;
• располагаться не ниже конька или парапета, если до них от 1,5 до 3 м;
• находиться выше (или на уровне) линии, проведенной от конька вниз под углом 10° к горизонту, если труба удалена от конька на расстояние более 3 м.

Специальный вентилятор, установленный внутри дымохода, позволит обеспечить необходимую силу тяги, а устройство, смонтированное в виде насадки на верхнюю часть трубы, будет играть еще и роль дефлектора

Разрежение в дымоходе, необходимое для создания хорошей тяги, зависит от его высоты. Минимально допустимым значением этого параметра является 5–5,5 м от колосника топки до верхнего среза трубы. Такие требования легко учесть в процессе строительства одно- или двухэтажного дома, однако их соблюдение сопряжено с некоторыми сложностями при установке камина на верхнем мансардном этаже: высота потолков и чердака может оказаться недостаточной.

Хорошая тяга зависит и от правильно рассчитанной площади сечения дымохода, подобранной в соответствии с мощностью генератора тепла. При невысокой температуре отходящих газов, например, в случае использования современных низкотемпературных котлов, для повышения эффективности работы дымового канала применяются электрические дымососы, устанавливаемые на верхней оконечности конструкции и представляющие собой вентилятор, лопасти которого укрепляются на вертикальной оси. Устройство принудительно удаляет продукты сгорания топлива из трубы, усиливая разрежение в трубе и за счет этого обеспечивая необходимую силу тяги.

Для защиты мест прохождения кровли дымоходом применяются специальные накладки

Как вариант, недостаточная эффективность функционирования дымохода может наблюдаться из-за слишком быстрого остывания дымовых газов: особенно часто это происходит в холодное время года при плохой теплоизоляции стенок трубы. Кстати, иногда для восстановления необходимой тяги достаточно утеплить относительно небольшой участок конструкции в ее верхней части.

Источником возникновения проблем при отведении дыма выступают также недопустимые отклонения канала от вертикали. Согласно нормам, при использовании дровяных генераторов тепла они могут составлять не более 30° на участках длиной до 1 м. Дымоходы, к которым подсоединены камины с открытой топкой, должны быть прямоточными и строго вертикальными, и нарушать это правило нельзя ни в каком случае. Такие ограничения связаны с повышенной пожароопасностью подобных очагов, и хорошая тяга служит определенной защитой от возгорания расположенных рядом предметов и конструкций.

Главные инструменты трубочиста — это металлический шар на веревке и щетка-ерш. Специальная щетка с составной ручкой чистит дымоход наиболее эффективно

Бывает, что зимой из неработающего камина дует, тянет холодом, то есть в помещение поступает морозный воздух с улицы. Это случается, когда наружный оголовок дымохода расположен ниже окончания вентиляционной вытяжки. Иногда из-за слишком большой и плохо утепленной мансарды. Но главной причиной является отсутствие правильно организованного притока воздуха в комнаты, что приводит к понижению давления внутри дома по сравнению с наружным. Законы физики неумолимы: компенсация возникающего перепада достигается наиболее простым и доступным способом, то есть через дымоход.

Избыточная тяга в трубе приводит к слишком быстрому и неэффективному прогоранию топлива: зачастую этот процесс сопровождается активным и весьма опасным выбрасыванием искр над крышей. Впрочем, справиться с этим неприятным явлением поможет регулировка положения шиберной заслонки.

Технология France-Turbo: турбинный электродвигатель внутри дымового канала

На всякий пожарный

Учитывая большую силу тяги, характерную для прямоточных дымоходов каминов с открытой топкой, во избежание возгорания кровли, особенно выполненной из горючих материалов, рекомендуется оборудовать оголовки дымовых труб искроуловителями. По тем же соображениям, согласно нормам, расстояние от наружных поверхностей кирпичных или бетонных дымоотводных каналов до стропил, обрешеток и других деталей крыши, способных воспламеняться, должно составлять не менее 130 мм, а от керамических труб без теплоизоляции и с ней — 250 и 130 мм соответственно. В местах прохождения дымоходами из кирпича перекрытий, сделанных из горючих материалов, нормируются расстояния между ними. Для незащищенных конструкций оно выбирается не менее 500 мм, а для защищенных — не менее 380 мм. Речь в данном случае идет о сооружении разделки, что характерно именно для кирпичных дымоотводных сооружений. А вот для современных модульных дымоходных систем (стальных типа «сэндвич» с внутренним слоем из базальтовой ваты, керамических концентрических и т.д.) четких норм не существует, поэтому при их монтаже не остается ничего другого, кроме как следовать инструкциям производителей.

Осаждающаяся на стенках дымоходов сажа препятствует нормальному дымоотводу и может воспламениться, став причиной возникновения пожара

Присоединять печи к дымоходам можно при помощи дымоотводов длиной не более 0,4 м. При этом должно выдерживаться расстояние не менее 0,5 м от верхней части данного элемента до потолка из горючих материалов при отсутствии защиты от воспламенения и как минимум 0,4 м — при ее наличии. По тем же нормам низ рассматриваемого соединителя отдаляется от сгораемого пола на 0,14 м и больше. Дымоотводы, разумеется, делаются из негорючих материалов.

Материальное соответствие

Современные отопительные котлы характеризуются высокой тепловой эффективностью: почти у всех газовых, жидкотопливных и даже твердотопливных моделей КПД составляет не менее 84%, а обычно превышает 90%, причем «рекордсменами» в этой области являются конденсационные модели.

Стальные и керамические дымоходные системы внутри зданий размещаются в шахтах, наличие которых рекомендуется предусматривать на стадии проектирования дома

Такая производительность благоприятно сказывается на экологии: за счет более полного сгорания топлива максимально снижается уровень вредных выбросов в атмосферу, что к тому же помогает сэкономить энергетические ресурсы и денежные средства пользователя. Однако неизбежным следствием подобного технического совершенства является низкая температура отходящих газов, которая может составлять всего 100–120°C. Она не только становится причиной ухудшения тяги, но и приводит к образованию конденсата с оседанием его на стенках дымохода из-за присутствия водяного пара в составе отводимого дыма. При его изначально невысокой температуре конденсация жидкости происходит еще внутри дымовой трубы: если последняя не успела прогреться или изначально не была утеплена, то рассматриваемый процесс протекает особенно быстро. Оседая на стенках канала, вода растворяет неорганические вещества, имеющиеся в продуктах горения, и превращается в крайне агрессивную смесь серной и азотной кислот.

Дымоход следует изолировать от конструкций, сделанных из горючих материалов. Согласно нормам, дымоход может отклоняться от вертикали на угол до 30° при длине участка не более 1 м

Конденсат может образовываться в достаточно больших количествах, ведь при сжигании 1 м³ природного газа, широко используемого в качестве топлива для бытовых отопительных котлов, выделяется порядка 2 л жидкости, в виде пара уносящейся из топки вместе с дымовыми газами. Кирпичные дымоходы оказались чрезвычайно уязвимы к такому воздействию: упомянутые кислоты разъедают поверхность кирпича, проникают внутрь кладки, разрушают дымовую трубу, а затем и отделку дома, штукатурку, бетон.

По этой причине подобные конструкции, хорошо зарекомендовавшие себя при использовании с традиционными печами и каминами, без определенной доработки практически не подходят для современного котельного оборудования. Здесь следует применять дымоходы из современных материалов, специально разработанные для низкотемпературных отопительных агрегатов. Наиболее широкое распространение получили стальные трубы — одностенные, которые в таком случае монтируются внутри кирпичного дымохода, и двустенные типа «сэндвич» с прослойкой в виде минерального негорючего утеплителя из базальтового волокна. Для этих целей выпускаются также керамические концентрические дымоходы и системы из полимерных материалов. Существуют даже стеклянные дымоотводные конструкции. К слову, все перечисленные материалы рассчитаны на определенный диапазон рабочих температур и далеко не всегда могут применяться с печами или каминами, жар от которых бывает недопустимо высоким.

Чтобы избежать трудностей и неудобств, связанных с внеочередным ремонтом дымохода, следует изначально подбирать систему дымоотведения с учетом соответствия характеристик генератора тепла и материалов дымохода.

При монтаже трубы на фасаде здания фиксирующие скобы ставятся с шагом 2,5 м

Для изготовления дымовых труб ведущие производители используют нержавеющую сталь марки 1.4571, хорошие антикоррозионные свойства которой обеспечиваются повышенным содержанием хрома, а также присадками на основе молибдена и никеля. Гладкая полированная поверхность дымоходов из нержавейки снижает аэродинамическое сопротивление магистрали, минимизирует возможность отложения сажи и способствует быстрому удалению конденсата, который в большинстве таких систем стекает по цоколю трубы, отводится к топливнику через сифон, нейтрализатор или напрямую, а затем сбрасывается в канализацию.

Дымоходные трубы из нержавеющей стали, в зависимости от ее качества, пригодны для всех видов топлива и топочных систем. По рекомендациям разработчиков они могут применяться как при рабочей температуре, достигающей 600°C, так и в паре с конденсационными котлами, где отходящие газы охлаждены ниже точки росы. Согласно российским нормативным документам, модульные двухслойные сборные дымоходы из нержавейки со слоем тепловой изоляции из негорючего материала допускается подвергать воздействию температуры не выше 500°С. Следует заметить, что в печной или каминной трубе она поднимается до 1000°C лишь при возгорании сажи, а в обычных случаях не превосходит уже упомянутые 600°C.

В двустенных системах теплоизолирующий материал, заключенный между внутренним и внешним слоями, снижает потери тепла дымовых газов через стенки дымохода, препятствуя их остыванию ниже точки росы, и образования конденсата не происходит. Чтобы дым не проникал через стенку конструкции, то есть вода не конденсировалась с ее внешней стороны, современные дымоходы изготавливаются в газоплотном исполнении.

Отверстия в оголовке дымовой трубы и дефлектор с механической турбиной служат для усиления тяги в канале

Двухслойные стальные дымовые трубы

На российском рынке предлагают фирмы Schiedel, Jeremias, Raab и Rosinox (Германия), Fineline (Венгрия), Camin Wierer (Италия) и другие. Из российских изготовителей аналогичной продукции можно упомянуть компании «ДомоТехника» и «Элитс».

Для поквартирного теплоснабжения в многоэтажных домах ведущие производители дымоходов рекомендуют систему LAS (воздух-газ). В данном случае дымовые газы удаляются по внутренней трубе, а воздух, необходимый для горения топлива, подается к котлу по каналу между ней и стенками шахты. Применение LAS делает возможной эксплуатацию газовых отопительных агрегатов в режиме, независимом от воздухообмена в помещении, то есть такой подход в наибольшей степени соответствует требованиям СНиП 41-01-2003 (п. 6.2.2), которые предписывают устанавливать в квартирах генераторы тепла исключительно с закрытыми камерами сгорания. Данную продукцию, выпускаемую из полимерных материалов, на российском рынке предлагает, в частности, компания Viessmann.

Становящиеся все более популярными конденсационные котлы полезно используют скрытую теплоту дымовых газов, температура которых в результате понижается до такой степени, что нельзя исключать выпадения конденсата в дымоходе даже при хорошей теплоизоляции последнего. В качестве средства борьбы с коррозией внутренних стенок дымоходных труб компания Fineline рекомедует применять полимерный вкладыш Furanflex, имеющий цельнокроеную структуру. Это приспособление подходит для защиты кирпичных и стальных каналов любой длины, а его монтаж осуществляется без разламывания стены. В то же время полимеры не выдерживают высоких температур, из-за чего не могут использоваться для отвода дымовых газов от печных и каминных топок.

При монтаже стального дымохода на выходе конструкции из стены необходимо установить дополнительное крепление, причем колена и отводы не являются опорными элементами, их нельзя прижимать к внешним поверхностям здания

Устойчивость к воздействию влажности и химически агрессивной среды — главное преимущество современных керамических дымоходных систем, которые пригодны для работы с любыми разновидностями отопительного оборудования. Изготовленная из высококачественной технической керамики дымовая труба невосприимчива к влаге, кислотам и перепадам температур, выдерживая до 1250°C. Такие дымоходы монтируются из керамических блоков, а надежное газоплотное соединение обеспечивается самой конструкцией канала в сочетании со специальным герметиком. Недостатками подобных систем являются их относительно большая масса, объем, а также высокая стоимость.

Горячая тема

В печах и каминах температура отходящих газов достаточно высока, и поэтому с ними разумнее всего использовать кирпичные или бетонные дымоходы, что, разумеется, не исключает возможности применения стальных либо глиняных конструкций. В принципе, асбоцементные аналоги тоже годятся, но в соответствии с нормами дымовые газы в данном случае не должны быть нагреты свыше 300°C. Желательно предусматривать для каждой печи отдельный канал дымоотведения, но можно присоединять к одному дымоходу и две печные топки, если они расположены на одном и том же этаже. При соединении дымовых труб в них следует предусматривать рассечки высотой не менее 1 м от низа стыка.

Если печи разрешается размещать лишь в одно- либо двухэтажных строениях, причем для генераторов тепла на каждом этаже должен быть устроен свой дымоход, то твердотопливные камины с закрытыми топками допускается устанавливать даже в многоэтажных жилых и общественных зданиях. При этом их необходимо присоединять к коллективной системе дымоотведения через воздушный затвор длиной не менее 2 м, исключающий распространение продуктов горения.

Дымоходы из технической керамики устойчивы к воздействию влаги и кислот, а также температуры до 1250°С

Ошибки при сооружении кирпичных дымоходов могут также касаться качества и особенностей кладки или выбора кирпича. В данном случае нельзя использовать его слабо обожженные стеновые или перегородочные разновидности. Толщина кладочных швов не должна превышать 5 мм, причем монтаж брусков на ребро не допускается. К существенным просчетам относится ступенчатая форма наклонных участков канала, которая приводит к образованию завихрений и снижению тяги. Неаккуратная колка кирпича, неправильное приготовление раствора, наличие пустот в кладочных швах и сдвоенных вертикальных швов — все это становится причиной возникновения проблем при эксплуатации кирпичных дымоходов.

При сооружении подобных конструкций не допускается применение пустотелого или поризованного кирпича. Для кладки топок печей и каминов, а также печных труб используются только огнеупорные керамические изделия. Технология их производства предусматривает обжиг при температуре 1300–1350°C, при этом цвет готовой продукции бывает разным — от почти белого до светло-коричневого, чаще — соломенного с коричневыми вкраплениями. С учетом конструктивных особенностей печных топок различного типа выпускается прямой и клиновидный (торцевой и ребровой) огнеупорный кирпич.

Состояние кирпичного дымохода требуется периодически контролировать: для упрощения этой задачи конструкции белят, так как черная копоть, свидетельствующая о наличии трещин и утечек дымовых газов, хорошо заметна именно на светлой поверхности.

Модульная дымоходная система для каминов

Стальная модульная система Groupe Poujoulat предусматривает охлаждение наружной стенки дымохода конвективным потоком воздуха с дальнейшим отводом последнего в подкровельное пространство и использованием для нужд системы теплоснабжения дома.

Модульная дымоходная система для котлов

Стальная модульная система дымоотвода Groupe Poujoulat для котлов надежно крепится на кирпичной стене, а оголовок трубы оснащается дополнительной насадкой, препятствующей охлаждению наружного участка конструкции.

Текст: Александр Преображенский

Горизонтальный дымоход: участки и их устройство


Что представляли собой самые первые дымоходы, можно, конечно, только догадываться, но нетрудно судить о них по печам, использовавшимся еще до середины прошлого века. Но и устанавливая современный газовый котел, без дымохода не обойтись. Впрочем, нельзя не отметить, что собрать дымоход для газового котла намного проще, чем выложить эту конструкцию для традиционной печи.

Кирпичный дымоход

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Змейка — эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

  1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
  2. Необходимо минимизировать острые углы внутри дымохода.
  3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

  • Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
  • Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
  • Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

Наш дымоход будет иметь сечение 125×125×140 мм. Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку.

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер. Повторимся, это очень важно.

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича. Делать это необходимо очень осторожно и аккуратно.

Сглаженные углы.

Наш совет: для того чтобы сгладить острые края кирпича, воспользуйтесь электрической шлифовальной машинкой. Так гораздо быстрее, и результат получится намного лучше.

Есть печь — будет и дымоход

Дымовое отверстие печи.

На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.

Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.

Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.

Устраиваем горизонтальный канал

  • Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
  • Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
  • Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.

Горизонтальный дымовой канал (разрез).

При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм.

Подготовка к перекрытию

Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.

Первый слой перекрытия.

Теперь все готово для укладывания перекрытия. Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором. Весь выступающий раствор необходимо тщательно удалять.

Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.

Кирпич перекрытия — умение, сноровка, желание, тренировка

Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:

  • Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
  • С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.

Перекрытие.

Наш совет: так как не все кирпичи подлежат округлению, можно подготовить сразу необходимое количество, согласно схеме дымохода. При необходимости их можно всегда подрезать по размеру.

  • Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
  • Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
  • На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
  • Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.

Точность имеет значение

После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.

Горизонтальный канал в сборе.

Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.

Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.

Справка: соблюдение размеров дымового канала — залог хорошей и эффективной работы дымохода.

Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.

Сажа: кирпич или дверцы

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Устройство для чистки дымохода.

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Наш совет: вместо металлических дверец, установите выбивные кирпичи. Конечно, это немного усложнит обслуживание дымохода, но в любом случае значительно улучшит его работоспособность.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

Монтаж дымоходов для каминов | Основные правила монтажа дымоходов для каминов

Основные правила монтажа дымоходов

  • Определение диаметра дымохода производится в соответствии расчетным таблицам в зависимости от типа котла и его мощности, или рекомендации производителя (при их наличии). Согласно проекту определяется высота и смещение оси дымохода от выхода котла.
  • Снизу дымоход должен опираться на нижнюю или промежуточную основу (настенное крепление с треугольными кронштейнами).
  • На вертикальных участках для разгрузки дымохода каждые 5м необходимо устанавливать разгрузочную платформу.
  • Нельзя размещать стык труб непосредственно в месте перекрытия. Он должен быть или ниже, или выше.
  • Рекомендуется устанавливать на вертикальных участках настенные хомуты через каждые 2,5м, на горизонтальных или наклонных участках - через каждые 1,5м. Их устанавливают также перед коленом и, непосредственно, после него.
  • Нельзя нагружать отводы или окончания наклонного участка, поэтому должны быть смонтированы дополнительные промежуточные крепления. Допускается уклон дымоходов от вертикали до 30 ºС отклонением в сторону до 1м при обеспечении площади сечения наклонных участков дымохода не менее сечения вертикальных участков.
  • На горизонтальных участках, которые не должны превышать 2-х метров, необходимый наклон 20мм на каждый метр трубы. Дымоотводящая труба, которая соединяет отопительное устройство с дымоходом, должна иметь вертикальный участок. Длина вертикального участка соединительной трубы снизу дымоотводящего патрубка отопительного устройства к оси горизонтального участка трубы должна быть не менее 0,5м.
  • На дымоотводящих трубах допускается не более трех поворотов с радиусом закругления не менее диаметра трубы.
  • В местах, где дымоход проходит сквозь кровлю, предусмотрен такой элемент как крыза. Это конусная труба с приваренным листом, которая рассчитана на соответствующий угол наклона крыши: 0-15º, 15-30º или 30-45º.
  • Сверху двустенный дымоход заканчивается конусом. Согласно ДБН В.2.5-20-2001 на территории Украины установка грибков и других окончаний на дымоходы газовых котлов НЕ допускается.
  • Для отвода конденсата дымоход должен быть оборудован ревизией с лючком для очистки и конденсатовидводом. Нижняя часть дымохода - ревизия или тройник с конденсатовидводом или заглушкой - должны находиться в доступном для обслуживания месте и быть безопасными для окружающих.
  • Если дымовая труба поднимается более чем на 2 метра над крышей, то устанавливаются дополнительные растяжки.
  • При монтаже дымохода в шахте или кирпичном канале необходимо учитывать, что через каждые 3 метра рекомендуется устанавливать на дымоходе монтажный хомут, который обеспечивает его вертикальную подвижность и при эксплуатации и центровка дымоход в шахте.

ВНИМАНИЕ!

Необходимо соблюдать правила противопожарной безопасности:

  • При прохождении неизолированной трубы через деревянное перекрытие, необходимо проложить дополнительную изоляцию, а на верхней и нижней его поверхности установить асбестоцементный лист, толщина которого от 10мм, с металлической манжетой;
  • Минимальное расстояние до деревянных поверхностей при двустенных дымоходах - 200мм, при одностенных - 500мм;
  • Расстояние от соединительной трубы к перекрытию из негорючих материалов принимается не менее 50мм, а из горючих и трудногорючих материалов - не менее 250мм;
  • Допускается уменьшение расстояния с 250 до 100мм при условии защиты горючих и трудногорючих конструкций кровельной сталью по листу асбеста толщиной не менее 3мм;
  • Недопустима непосредственная близость дымохода к материалам и веществам, которые легко воспламеняются. В таких местах дымоход должен быть дополнительно изолирован кирпичной кладкой;
  • На котлоагрегатах, работающих на газовом топливе, и на дымоходах от них, необходимо предусматривать взрывные клапаны. Количество взрывных клапанов, их расположение и размеры должна определять проектная организация;
  • Перед испытанием дымохода необходимо удостовериться, что внутри дымохода не осталось лишних вещей или частей упаковки. Предварительное испытание дымохода можно провести старым известным средством - с помощью зажженной бумаги.
  • Для поддержки экономной и бесперебойной работы котла следует систематически проверять и очищать дымоход от сажи и мусора. Очистка производится специалистом не менее 2-х раз в год.

Производитель оставляет за собой право изменять конструкцию элементов.

устройство дымохода

Прежде чем углубиться в тему, расскажем немного о тяге и противотяге. Существуют определенные нормы и рекомендации исполнения дымовых каналов для обеспечения постоянной устойчивой тяги. Если дымоход выполнен неверно, в лучшем случае тяга будет слаба, печь, камин либо котел не будут работать на полную мощность. В худшем при сильном ветре определенного направления и повышенной влажности воздуха может произойти так называемое «опрокидывание тяги». То есть отработанные газы пойдут не наружу, а внутрь здания. Это очень опасное явление, чреватое опасностью для жизни людей, ведь продуктами сгорания можно отравиться.

Качественные модульные металлические дымоходы химически и коррозионостойки и долговечны Рассмотрим, каково должно быть устройство дымохода для обеспечения максимальной тяги:

Дымоход должен быть вертикальным, высота не менее 5 метров. Чем выше труба, тем лучше тяга. Допускаются участки с наклоном в 45°. В нижней части дымохода должна располагаться прочистка. Для современных газовых котлов и сборных дымоходов, выходящих вертикально в камин, прочистка не нужна.

Допускается подключать отопительные котлы к дымоходу горизонтальным участком длиной до двух метров, печи и камины — до одного метра (по осям труб). При наличии технического обоснования эта величина может быть увеличена. Уклон не должен быть менее 2%. При этом от напольного котла должен подниматься вверх вертикальный участок трубы высотой не менее метра, лишь затем переходя в горизонт. Настенный котел зачастую нельзя снабдить таким выходом, его следует поместить максимально близко к дымоходу, подключив к основной трубе сразу горизонтальным участком длиной не более метра. Нормами предусмотрена возможность очистки горизонтальных участков дымоходов длиной 2 метра, для этого на трубе располагают тройник-ревизию. Горизонтальные участки снижают тягу, необходимо стремиться располагать отопительные приборы ближе к дымоходу, насколько это возможно.

Сечение дымохода не должно быть меньше рекомендуемого для отопительного прибора либо печи. Дымоход камина тепловой мощностью в 12 кВт может иметь сечение в 600 см2, это, к примеру, 25х25 см в кирпиче. В инструкциях к заводским каминам, печам и котлам эти параметры оговариваются.

Расстояние от оси выхода дымоотвода отопительного прибора до оси выхода дымохода на кровлю (сумма горизонтального подключения и наклонных под 45° участков дымохода) не должно превышать 3 метров для котлов и 2 метров для печей и каминов. Чем меньше, тем лучше. Поворотов трубы не должно быть более трех.

Допускается объединять дымовые трубы, подключая к одному вертикальному стояку несколько приборов. От котла, печи либо камина должна сначала отходить вертикальная труба высотой не менее полутора метров, лишь затем входя в основной дымоход, вне зависимости от длины горизонтального участка. Можно объединять дымоходы с разных этажей, разместив, к примеру, камины на первом и втором этажах. Площадь сечения основного дымохода в месте ввода должно быть не менее суммы сечений подключаемых дымоотводов. Объединенный дымоход — не лучшее техническое решение и его применяют только в условиях реконструкции, когда иные варианты невозможны.

Верх оголовка дымохода должен располагаться не ниже полуметра от конька, если ось трубы отстоит от него на расстояние до полутора метров. Если дальше, выше полуметра от проведенной к горизонту линии с наклоном в 10° от конька. При проектировании здания следует стремиться располагать дымоход поближе к коньку, тогда не придется сооружать высокую трубу, да и тяга будет оптимальной.

как правильно расположить дымоход

Если дымоход выходит в общем стояке с вентиляционными трубами, его необходимо поднять над общим колпаком, пропустив его выше. В нормах прописано, что оголовок дымохода должен быть открытым, с небольшим конусообразным сужением. Это в теории, а на практике для защиты от осадков все же устанавливают колпак на дымоход, его форма существенного значения не имеет. Существуют хитрые вращающиеся турбины, спиннеры и дефлекторы, якобы улучшающие тягу, но результат от их использования минимален. Достаточно соорудить простой по форме невысокой колпак, главное, чтобы он не мешал свободному выходу газов. Рекомендуемое расстояние от верха трубы до низа колпака по вертикали — от 20 см и выше.

Правильный выход дымохода из общего стояка с вентиляционными трубами, он поднят над общим колпаком Для обеспечения нормальной тяги в дымоходе нужно обеспечить приток воздуха в помещение, ведь работающие печи, камины и котлы являются мощными вытяжками. Это можно сделать при помощи естественной либо искусственной вентиляции. Лучший вариант — подать свежий воздух с улицы прямо к отопительному прибору: к колосникам печи либо камина или ближе к топке котла. Уровень кислорода в атмосфере помещения не снизится, а дровишки будут гореть веселей.

Источник: http://stroy-aqua.com/

Допустимая длина горизонтального участка дымохода – minecrew.ru

Вопрос о том, как рассчитать диаметр дымохода, сам по себе провокационный. Сразу хочется спросить в ответ – А зачем? Но мы не будем этого делать. Любой покупной котел, камин, газовый конвектор имеют выход для продуктов сгорания, который действительно чаще всего круглый. А сюда уже подключается дымоход из стали, либо опосредованно, из керамики, стекла или асбоцемента. Поэтому, собственно, расчет диаметра дымохода не требуется. Он уже задан самой конструкцией устройства. Нельзя брать трубы меньше выходного размера, а больше – просто не стоит. Понадобится редуктор, а это лишние траты, и никому не нужно. Лучше побеспокойтесь о том, чтобы начальный участок над прибором отопления был вертикальным. В крайнем случае допускается ставить укос под углом порядка 45 градусов, который уже заходит в трубу, встроенную в стену или вынесенную.

Способы и правила расчета

Правила расчета имеют свои допуски, их надо знать, перед тем как рассчитать диаметр трубы. Имеется несколько методов расчета, они зависят от того кем и для каких условий будут они будут выполниться:

  1. Высокоточные, применяются при производстве котлов и выполняются конструкторскими отделами заводов-изготовителейоборудования.
  2. Ориентировочные расчеты, выполняемые не специалистами на основании графиков, диаграмм и таблиц.
  3. Автоматические, получаемые на базе онлайн-расчета.

Под точными вычислениями понимаются такие, в которых учтено множество факторов: температура уходящих газов на выходе из котла и из трубы, скорости перемещения газов в топке и на участках системы дымоотведения, потере давления газов по движению в газовоздушном тракте. Большинство таких данных параметров получены экспериментальным путем производителями котельного оборудования и зависят марки котла, поэтому данный вид расчета, практически, не доступен для пользователей.

В отношении ориентировочного метода, перед тем как рассчитать диаметр дымохода, во внимание берутся характеристики объема топочной камеры. Для определения геометрических параметров труб, существуют различные таблицы и графики

Например, с габаритами топки 500Х400 мм, потребуется круглая труба от 180 до190 мм.

Третий метод базируется на использовании специальных онлайн-калькуляторов. Они учитывают практически все важные параметры, поэтому выдают очень точные результаты. Для того чтобы ими воспользоваться оператору потребуется знать много отправных данных.

Точный метод

Точные расчеты основываются на достаточно трудоемкой математической базе. Для этого потребуется знать основополагающие геометрические характеристики трубы, теплогенератора и используемого топлива. Для такого расчета можно использовать следующий метод определения диаметра трубы круглого сечения для дровяной печи.

Входные параметры расчета:

  • Показания Т газов на выходе из котла t – 151 С.
  • Усредненная скорость движения уходящих газов – 2.0 м/с.
  • Расчетная длина трубы, какая стандартно применяется для печек – 5 м.
  • Масса сжигаемых дров B= 10.0 кг/час.

На базе этих данных вначале вычисляют объем уходящих газов:

V=[B*V*(1+t/272)]/3600 м3/сек

Где V – объем воздушных масс, который необходимы для полноты сжигания топлива – 10 м3/кг.

V=10*10*1.55/3600=0,043 м3/сек

d=√4*V/3,14*2=0,166 мм

Шведский метод

Расчет дымовой трубы часто выполняют по этому методу, хотя он более точен при расчете дымоотводящих систем каминов с открытыми топками.


Шведский метод

По данному способу для расчета применяется размер топочной камеры и его газовый объем. Например, для камина с порталом в высоту 8 кладок в высоту и 3 кладки в ширину, что соответствует размеру F= 75.0 х 58.0 см = 4350 см2. Вычисляют отношение F/f = 7.6% и определяют по графику, что прямоугольный дымоход с таким размером работать не сможет, возможно, применение конструкции круглого сечения, однако длина ее должна быть не менее 17 метров, что не реально высоко. В этом случае выбор лучше производить от обратного, по минимально необходимому сечению диаметра. Его просто найти по высоте здания, например, для 2-х этажного дома, высота от камина до колпака дымохода – 11 м.

Соотношение F/f= 8.4%. f = Fх 0.085 = 370.0 см2

D= √4 х 370 / 3,14 = 21.7 см.

Существует ли универсальный дымоотвод

Как рассчитать дымоход для камина и других отопительных систем? Возможно ли установить такой канал, который бы соответствовал любому виду топлива, если его материал всегда подбирается именно в соответствии с видом определенного топлива? В данный момент такого универсального механизма не изобрели. Есть некоторые системы, довольно неплохо работающие с некоторыми видами топлива. Однако до качества им далеко.

Внутреннее сечение

Расчет сечения дымохода является обязательным требованием к качеству выводящей системы.

Цилиндрическая форма. Нагревание газовой отопительной системы происходит неравномерно, из-за этого движение дыма по трубе осуществляется по спирали. Поэтому оптимальной формой трубы будет цилиндрическая. Именно она обеспечит идеальную тягу.

Если вы сконструируете дымоотвод квадратной формы, завихрения не смогут образоваться из-за отсутствия тяги, и дым будет собираться в углах. А от скорости вытяжного усилия зависит качество вытяжной системы и ваше здоровье.

Также цилиндрическая форма дымоотводного канала подойдет котлам нового поколения (стоп-страт).

Смотрим видео, расчет квадратного дымоотвода:

Принцип работы таких обогревательных приборов создан с учетом скоростного прогрева отопительной системы.

Как эффективно удалить засоры

Но кроме проблем с ухудшением тяги, добавляется ещё одна самая неприятная проблема. Такие извилистые дымоотводы сложно очищать от накопившейся золы. Поэтому в печке нельзя использовать дрова хвойных пород, которые приводят к быстрому засорению дымохода. Для того, чтобы получить доступ для прочистки, в местах поворота устанавливаются:

  • специальные металлические дверцы;
  • удаляемые кирпичи.

Но перечисленные традиционные решения для прочистки дымоотвода очень трудоёмки и вызывают загрязнение помещения. Сегодня можно решить задачу прочистки иначе. На крыше, на трубе следует установить дымосос и применить в топке печки химическое средство для удаления сажи. Если регулярно таким способом производить прочистку, в доме всегда будет и тепло и чисто.

Нюансы планировки и факторы, влияющие на параметры дымохода

Для проектирования безупречного варианта невообразимо обходиться только расчетами и схемами. Газоход пересекается с важными конструктивными частями дома, а это обозначает, что он, безусловно, воздействует на план. В том случае, когда владелец хочет выполнить монтаж поближе к коньку, он может столкнуться со многими сложностями. Поэтому дымопровод лучше располагать на большой дистанции.

Высота должна быть выбрана с учетом конструкционных особенностей:

  • Дизайн квартиры;
  • геометрия дымопровода;
  • число жилых этажей;
  • удобность монтажа дымоходных каналов;
  • потенциальная доступность для проведения работ по обслуживанию котлоагрегата и дымовентиляционной установки;
  • вид стройматериала, использующегося в период возведения перегородок и стропильной системы;
  • количество источников тепла, подключаемых к единственному дымоходу.

Необходимо обозначить, что в соответствии с нормами устройства систем теплоснабжения в индивидуальных жилищах, к одному газоходу допускается подключать только один котел. В особенных вариантах разрешается исполнять вывод котловых газов по одному дымоходу от 2-х агрегатов. Для грамотного функционирования теплотехнического оборудования, в середине такой конструкции надлежит ставить рассечку. Печи в многоэтажных домах до 3-х этажей размещают одну поверх иной, и их дымопроводы подобным манером, чтобы дымовые газы имели возможность уходить по одной шахте.

Подавляющее большинство конструкторов отдают предпочтение использованию каналов, которые монтируются в момент возведения стен зданий в кирпичной кладке — они позволяют в значительной степени сэкономить средства на стройматериалах.

Дымоход, который не имеет возможность быть установленным в капитальной стене, устанавливают дымовентиляционные каналы как можно ближе к коньковому прогону.

Строительство стенового дымопровода выполняется с применением шаблона-буйка, обкладываемого со всех сторон кирпичной кладкой. Он выполнен в форме деревянного ящика, с сечением равным диаметру дымовой трубы. Достигнув верха шаблона, его передвигают выше, после чего снова обкладывают. Процесс продолжают до того момента, пока не будет закончено сооружение несущей стенки.

Нередко, кирпичные трубы располагают с внутренней части капитальных стенок, в этом случае может быть организован наиболее эффективный нагрев коттеджа, с низкими удельными расходами на отопление. Иной раз дымовые каналы размещают во внешних стенках, однако подобный способ будет наиболее затратным и вызовет значительные усилия при обслуживании дымовентиляционных каналов. В варианте закладки дымовентиляционной системы в наружной стене, ширина стены трубы получается большей.

Безукоризненный расчет дымовой трубы повышает КПД источника нагрева дома и гарантирует безопасную эксплуатацию источников отопления. В противоположном варианте токсичные газы смогут попадать в жилое помещение и принести вред здоровью жильцов.

Особенности прочистки устройства

Горизонтальные участки дымохода, даже построенные по всем правилам, задерживают значительное количество сажи на внутренних поверхностях.

Прочищать каналы дымоотведения требуется минимум 1 раз в год.

Для удобства доступа к горизонтальным участкам многооборотного дымохода в кладке печи предусматривают специальные отверстия. С внешней стороны эти отверстия могут быть закрыты дверцами или так называемыми мобильными кирпичами(на фото они показаны красными стрелками), которые можно легко вынуть.

Закладывание кирпичной кладкой считается более эффективным для печи, поскольку металлические дверцы плохо удерживают тепло и образуют зоны охлаждения с замедленным движением газов, хотя доступ к трубе в этом случае более свободный и удобный.

Заделка отверстий кирпичами в настоящее время почти не используется. В старых печах найти вынимающийся кирпич можно по его выступу из общей кладки на 1-1,5 см. Чистку осуществляют вручную, при помощи подручных инструментов – щеток, совков.

Факторы влияющие на показатели

В отношении параметров дымоотводной трубы невозможно заявить, что чем она выше, тем предпочтительнее. Чрезвычайно длинный либо широкий газоход увеличивает затраты на строительство дымоотводов. Котел или печь с подобным дымоходом станет действовать на износ при избытке тяги, топливо будет сжигаться быстро, а значительная часть его будет бесполезно уходить в атмосферу, понижая эффективность системы теплоснабжения.

Размер сечения только частично влияет на длину трубы дымоходов. Иначе говоря, пользователю не удастся увеличить ее диаметр, для повышения эффективности. В связи с чем специалисты не советуют экспериментировать с размерами сечений труб печки, подгоняя их к определенным показателям высоты, например, делая ниже 5 м или выше 7 м. Тяга будет одинаковой во всей конструкции, напротив, очень большой диаметр трубы способен снизить тягу, из-за завихрений, отрывая факел от газовой форсунки.

Вычисление длины трубы больше зависит от значения высоты объекта, на котором она размещается, и разновидности кровельного покрытия. Показатель над уровнем кровли более важный показатель для расчета оптимального сечения трубы.


Рассчет диаметра дымохода для печи

Протяженность дымоходной трубы от колосников до точки выхода обязана быть не меньше 5 м. В случае, если крыша выполнена в виде плоской конструкции, то возвышенность трубы должна быть на уровне не менее 50.0 см. На скатных конструкциях, при месторасположении ее на дистанции от конька до 1.5 м, она должна возвышаться не менее 50.0 см по отношению к крайнему или отгораживающему парапету. В случае если она находится в границах 1.5–3.0 м от конька, то ее вершина не должна быть ниже его либо парапета.

В отдельных случаях труба располагается далее 3 м от линии конька, тогда ее наименьшая высота высчитывается под углом 10 градусов сравнительно к горизонту. На случай, если вблизи расположены большие высотные объекты, а котел или камин работает на дровах, то высота дымоотвода выбирается выше кровли рядом расположенных домов.

Рекомендации по размещению труб и возведению:

  1. Не нужно обустраивать дымоходы вблизи с мансардных окон, чтобы случайный ветер не задувал продукты сгорания внутрь мансарды.
  2. Равным образом не рекомендовано воздвигать вытяжные трубы и вентканалыв ендовых, для того чтобы не создавались снеговые карманы.
  3. При выходе внешнего участка дымохода не нужно жестко укреплять его с конструкцией кровли и стропилами, так как при обрушении трубы ураганом пострадает вся крыша.

Грамотный расчет всех характеристик будущей схемы дымоотвода — это гарантом ее работоспособности и эффективной работы всего котельного оборудования. Недостаток в расчетах, какой может быть сделан на этапе проектирования, приведет к аварийному режиму с последующим разрушением системы. Простые расчеты, базирующие на долголетнем опыте специалистов, дают возможность пользователю выполнить их качественно для определения технических параметров дымоотводящей трубы.

Конструктивные особенности

Обогрев помещения от дровяной печи осуществляется путем нагревания кирпичной кладки печи во время топки. Интервал горения дров небольшой, поэтому важно максимально эффективно использовать образующуюся тепловую энергию.

Горизонтальные колодцы дымохода кирпичной печи усиливают теплоотдачу продуктов горения. Если вертикальный дымоотвод минимально контактирует с газами и дымом, то горизонтальные участки замедляют их вывод, заставляя контактировать с большой площадью. Чем сильнее тяга дымоотводящего канала, тем интенсивнее сгорает топливо. Чем медленнее проходит по трубе дым, тем больше тепла остается в помещении.

Обратите внимание! Найти баланс между силой тяги и уровнем теплоотдачи позволяет грамотно подобранный диаметр и конфигурация дымохода.

Конструкция горизонтального дымохода представляет собой вертикальную змейку. Каждый ее поворот называют оборотом, а сам дымоотвод – многооборотным. Прохождение дыма по такому змеевику должно быть максимально свободным, чтобы не возник эффект засасывания дыма обратно в помещение.

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом: дерево или кирпич. Деревянный особняк быстрее подвергается горению и менее надежен в плане пожаробезопасности по сравнению с кирпичным домом

При установке трубы очень важно правильно рассчитать, чтобы продукты горения вытягивались из помещения без вреда здоровью

При монтаже трубы необходимо правильно установить тягу, которая и обеспечивает безопасный отвод угарного газа. Оптимальная высота трубы- не менее пяти метров.


При установке отопительных приборов следует сделать правильный расчет дымохода:

  • Выбрать соответствующий материал
  • Рассчитать высоту дымохода
  • Рассчитать сечение дымохода
  • Рассчитать диаметр дымохода

Необходимо учесть топливо, которым будет отапливаться нагревательный прибор. В зависимости от него следует подобрать правильный материал для трубы:

  1. Кирпичный
  2. Асбоцементный
  3. Шамот
  4. Железный
  5. Керамический

Эксплуатационные свойства кирпичного канала невелики. Срок службы составляет не более семи лет, еще и уровень безопасности подводит. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для герметизации.

Асбоцементная труба очень дешевая, но не экологичная. При нагревании она источает канцерогенные вещества. Самым надежным, но и дорогим материалом для трубы является шамот. Он отвечает всем требованиям пожаробезопасности, надежен и практичен. Срок службы шамота довольно велик.

Смотрим видео виды систем дымоотвода:

Стальной дымоотвод самый долговечный из всех благодаря модульному строению. Вы всегда можете заменить испорченный участок трубы новым. Канал из стали пластичен, и из него можно создавать любое количество колен. Стальная конструкция поворачивается и гнется в любую сторону. Это универсальный материал для каминов и печей любой модификации.

Дымоотвод из керамического материала устанавливают в помещениях с большим пространством. Самым популярным считается дымопровод, совмещенный с двумя ходами. Выглядит он как труба с двумя дымоходными каналами.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Ошибки при сооружении дымоходов

Чем быстрее произойдет нагревание, тем экономичнее работает котел, переходя в режим ожидания.

Квадратная форма. А вот для отопительных систем, работающих на дровах, как раз лучше будет квадратная форма сечения. Для расчета сечения дымохода вид топлива является основополагающим. Дровяное топливо не требует большой тяги, как газовое, поэтому круглое сечение будет способствовать просто выветриванию тепла из дома.

Внутренний диаметр

Правильный расчет диаметра дымохода обеспечит бесперебойное функционирование всей системы отопления дома. Рассчитать диаметр дымохода можно по вложенной инструкции завода-изготовителя. Но если таковой не имеется, следуйте этим правилам:

  • Для расчета дымохода квадратного типа диаметр поддувала не должен превышать диаметр трубы.
  • Для обогревательной системы с открытой топкой (камин) расчет дымоотвода составляет 1:10 относительно топки.

Высота

Какой должна быть высота дымоотводной трубы? Невозможно определить однозначную высоту дымоотвода для всех типов отопительных систем. Тут действует такой принцип: чем шире диаметр трубы, тем скорее происходит остывание продуктов горения топлива. Вследствие этого на стенках трубы оседает конденсат, который блокирует функциональный дымоотток.

Смотрим видео, как правильно рассчитать высоту:

То есть, увеличение диаметра при высоте в 5 метров, не способствует увеличению тяги. А если мы увеличим высоту дымоотводной трубы и уменьшим диаметр её, то тем самым мы увеличим объем теплого воздуха и снизим его остывание. А значит, и увеличим тягу. То есть, при расчете дымохода эту особенность нужно учитывать. Именно увеличение высоты при уменьшении объема трубы будет создавать сильную тягу. А вот насколько это экономично в плане затрат топлива, решать вам.

Если вы захотите произвести расчет дымохода в пользу экономии топлива, и решите сделать высоту дымохода максимальной при минимальном объеме трубы, тяга в системе резко уменьшится. А уменьшение тяги может привести к прониканию угарных газов в помещение. Поэтому расчет дымохода нельзя приводить в соответствие с финансовой экономией, это приведет к отравлению угарным газом.

Как рассчитать высоту дымохода правильно:

  1. Используйте специальные программы для расчета высоты дымохода
  2. Высота дымохода над крышей не должна быть произвольной
  3. Высота дымохода над коньком должна быть более 0,5 метра

От конструкции самой кровли будет зависеть, какой высоты должен быть дымоход.

В расчете учитывается расстояние между дымоходами, а также:

  • Толщина кровли
  • Угол ската кровли
  • Расстояние от вертикальной оси конька

Но при расчетах высоты дымохода не учитывается высота прикрывающего трубу зонтика.

Как высчитать тягу

Расчет высоты дымохода зависит от необходимой тяги. Именно она обеспечивает правильную работу вашей отопительной системы. Тяга образуется за счет разброса температур и давления в самой трубе и окружающем пространстве.

Из-за смещения давления прогретый воздух направляется вверх, а холодный — вниз. Холодный воздух стремится вытеснить горячий. Соответственно, при холодной погоде тяга увеличивается.


Формула для расчета тяги: hc = Hд х (ρв- ρг) (мм. вод. ст.)

  • Hc обозначает тягу дымоотвода;
  • Hд — участок трубы от патрубка до котла;
  • Pв — плотность воздуха;
  • Pг — плотность сгораемого вещества.

1 мм. вод. ст. = 0,0001кгс/см2

Недостаточная тяга в трубе может быть вызвана малой длиной самой трубы. Значит, высота дымохода должна быть увеличена. И все же, нужно учитывать разумный предел. На практике общая длина дымовой трубы не должна быть более шести метров. Вопрос, как нарастить трубу дымохода, может быть решен и самостоятельно.

Советы

  • Если высота потолка не позволяет установить дымоход высотой в 5 метров, следует подключить электрический дымосос
  • Помните, что излишняя высота дымохода — это дополнительные потери тепла
  • Если тяга в трубе сильная, устанавливают ограничитель
  • При определении высоты дымохода учитывайте и основное направление ветра
  • Если максимальная высота кирпичного дымохода не достаточна — может возникнуть обратная тяга
  • На образование тяги в канале оказывают влияние горизонтальные участки трубы и изгибы — чем их больше, тем давление меньше

Прежде чем устанавливать дымопровод, внимательно ознакомьтесь с правилами и изучите параметры работы вашей отопительной системы. Расчет всех параметров дымоотвода — сложная инженерная задача. Поэтому лучше доверить все грамотному специалисту и не рисковать своим благополучием.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то есть коаксиального образа. Принцип его работы понятен.

Дымоход для буржуйки

Материал для изготовления дымохода

Перед тем как приступить к изготовлению дымоходной трубы, которая будет установлена на печку-буржуйку, необходимо определиться с материалом, который будет использован.

Принимая во внимание тот факт, что буржуйка – печка переносная, от кирпичных дымоходов отказываемся сразу. В этом случае вариантов у нас немного: либо асбестоцементные, либо металлические трубы

Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении. Именно о них мы и поговорим более подробно.

Чугунная буржуйка со стальным дымоходом

Изготовление металлического дымохода для буржуйки

Итак, с материалом мы определились – будем делать дымоход из металлической (нержавеющая сталь) трубы. Однако, мало просто воткнуть трубу для дымохода в соответствующее отверстие в буржуйке – дымоход должен быть правильно смонтирован и оптимально расположен.

Буржуйка на улице

Как правило, простой дымоход для буржуйки, установленной внутри помещения, состоит из двух частей – внутренней и наружной. Соединяются эти части на чердаке или на уровне подкровельного пространства.

Такая «двухколенная» конструкция позволяет относительно легко заменять нижний прогоревший сегмент дымохода без демонтажа всей системы.

Можно, кстати, и не покупать стальные трубы, а изогнуть их из стального листа, однако это потребует от вас определенных навыков. С другой стороны, тогда вы сможете сделать трубу для печки-буржуйки ровно того диаметра, который вам нужен.

Монтаж трубы

Для монтажа дымохода стандартных габаритов нам понадобятся следующие материалы:

  • Колено 100х1200мм (1 шт.)
  • Колено 160х1200 мм (2 шт.)
  • Стыковое колено 160х100 мм (3 шт.)
  • Тройник 160 мм с заглушкой
  • Грибок 200 мм

Также в зависимости от особенностей помещения, в которое будет устанавливаться буржуйка с нашим дымоходом, могут понадобиться проходной стакан, противоливневый козырек, теплоизоляция и т.д.

Также для герметизации стыков между трубами нам может понадобиться асбестовый шнур или же специальный герметик.

После того как все материалы готовы, приступаем к сборке трубы для печки-буржуйки:

  • Фиксируем первый отрезок трубы на дымоходном отверстии или же патрубке печи.
  • Наращиваем колена трубы до перекрытия.

Отверстие под дымоход

  • В плите перекрытия проделываем отверстие диаметром не менее 160 мм для вывода дымохода. По краям отверстия удаляем теплоизоляцию во избежание ее воспламенения.
  • В отверстие вставляем проходной стакан, а затем — пропускаем через него трубу буржуйки.
  • Стыкуем трубу с наружным дымоходом.
  • Для обеспечения оптимальной работы дымовой трубы, обеспечиваем теплоизоляцию наружной части дымохода, обертывая его теплоизоляцией и обмазывая битумом.

Вывод дымохода через окно

Сверху дымохода укрепляем грибок, который защищает трубу от попадания внутрь осадков и мелкого мусора.

Уход за трубой

Чтобы дымовая труба (а вместе с ней – и сама буржуйка) работали исправно, за ней необходимо ухаживать:

  • Не реже раза в год проверяем наружную поверхность трубы на наличие дефектов – прогаров, ржавчины, трещин.
  • Точно так же ежегодно трубу нужно чистить. Для этого можно либо воспользоваться специальными химическим составами, которые сжигаются в топке вместе с дровами, либо – просто сжечь в буржуйке несколько осиновых поленьев. Осина дает очень высокую температуру, которая отлично выжигает сажу.
  • Использовать механические средства очистки (ерш, гиря и т.д.) вряд ли получится, ведь дымоход буржуйки не очень прочный.

Изготовление и обустройство как самой печи, так и трубы для буржуйки – задача сложная только на первый взгляд. Конечно же, придется и попотеть, и старательно изучить предлагаемые инструкции – во все же сделать это, не прибегая к помощи специалистов, вполне по силам. Так что дерзайте!

Когда может потребоваться рассчитать сечение дымохода

Обычно задача стоит перед проектной организацией, которая трудится над заказом печи, камина или другого схожего прибора. Но в этом случае чаще всего имеется готовый набор порядовок. Более того, такие схемы любой может найти в интернете. Например, один печник из Ижевска выложил на Ютуб длинное поучающее видео, где подробно описывает все свои действия. То же самое касается мангалов, барбекю и всего, что только бывает на свете. Вместо того, чтобы ломать голову, просто наберите в сети запрос наподобие порядовка <�название конструкции, которую нужно собрать>. То есть: (См. также: Как собрать камин с топкой)

  • порядовка печи;
  • порядовка камина;
  • порядовка барбекю и все в том же духе.

С высокой степенью вероятности что-нибудь нужное и отыщется. Например, тот печник из Ижевска на своей сайте osnovaremonta.ru приводит сотни готовых конструкций, которые только и ждут, чтобы их воплотили в жизнь. Мы не знаем, почему ресурс имеет такое странное звучание адреса, но там на самом деле полно полезных видео, которые покажут, как делать кладку в том или ином случае. Обратите внимание, что осуществляется аккуратная перевязка швов, объясняется, как делить кирпич, сколько понадобится половинок, четвертинок и прочих кусочков. Это просто отличный курс. Причем выбор действительно велик.

Мы взяли из ресурса наиболее интересные с нашей точки зрения моменты с тем, чтобы читатели утруждали себя поиском, только заранее подготовившись. На диаграмме, которая приведена ниже, целиком и полностью указываются правила выбора площади сечения дымохода самых разных конструкций. Неприменимо это только к закрытым системам, где воздух поступает отдельно, например, с улицы. Но в этом случае проще всего использовать принудительное нагнетание кислорода, как в конденсационных котлах, или скопировать существующую заводскую конструкцию.

В самом верху графика показаны три типа сечения:

  1. Круглое.
  2. Квадратное.
  3. Прямоугольное.

А теперь давайте подумаем вместе! Какая форма сечения присуща подавляющему большинству вытяжек, конвекторов и котлов? Правильный ответ – круглая. И эта диаграмма поясняет, почему именно так заложили конструкторы, а не иначе. Давайте поясним, что у нас отложено по горизонтали и вертикали: (См. также: Дымоходы для печей своими руками)

  1. На оси абсцисс мы видим некое отношение, которое получается в результате деления площади дымохода на площадь портала. Чтобы получить проценты, следует помножить частное на 100.
  2. По вертикальной оси поставлена минимальная высота трубы, при которой конструкция будет состоятельной.

Теперь читатели тоже видят, что минимальная высота трубы будет именно при ее круглом сечении. А самым худшим вариантом в смысле обеспечения работоспособности системы является прямоугольник. Обычно у печного дымохода стороны пропорциональны длине кирпичей. Это (примерно), 25 см х 13 см, 25 см х 25 см и т.д. Давайте, наверное, сразу к примеру перейдем, чтобы понятно было, как именно вести расчет и выбор формы сечения дымохода. (См. также: Как рассчитать камин)

Методы расчета высоты дымовой трубы

Все индивидуальные дома должны быть оборудованы отоплением с источниками нагрева, работающего на газовом, жидком или газообразном топливе. Такие устройства оборудуются дымовыми трубами для удаления угарных газов, образующихся в результате горения топлива.

Такие котлоагрегаты способны работать только в случае, когда имеется необходимая тяга для подачи дутьевого воздуха и удаления дымовых газов. Расчет параметров газоходов выполняют исключительно высококлассные профессионалы, итоги расчетов оформляются в виде таблиц и рекомендуются к использованию во время изготовления системы дымоотвода от котлов.

Графический метод

В основании метода определения высоты дымохода относительно конька лежит теорема Пифагора. Схему строят с соблюдением габаритов и соотношений строения в доступном масштабе:

  1. На готовом эскизе наносят 2 симметрические оси: конек и запроектированное место трубы.
  2. Через верх кровли проводят горизонтальную линию и, применяя транспортир, к низу от нее, откладывают уклон, равный 10 градусам.
  3. Намеченную линию проводят до оси симметрии трубы.
  4. Усеченная линия даст требуемую величину.
  5. Ее нужно вымерить и просчитать в соответствии с принятым масштабом.
  6. Определенный размер и будет определять высоту.
  7. Потребуется узнать обеспечивает ли принятое значение государственным нормативам.
  8. План строения, если нужно, немного корректируют. Для чего ось дымопровода плавно перемещают по горизонтали, пока не будет определено оптимальное расположение дымовой трубы.


Графический метод расчета высоты дымохода

Математический метод

Данный порядок определения высоты дымохода относительно конька базируется на применении тригонометрии. Расчеты исполняют в такой очередности:

  1. Рисуют эскиз фронтальной части строения в нужном масштабе. Для техников без инженерного навыка принимают наиболее подходящий масштаб – 1:100. При переводе плана в натуральные размеры считают, что 1 см равен 1 м.
  2. На схеме фиксируют симметрическую ось дымоотводящейтрубы. Через верх кровли выполняют дополнительную линию и дальше ведут до ее перекрестка с трубной осью.
  3. Равным образом, как в процессе графического приема чертят остроугольный треугольник в 10 градусов, приложенный к ребру конька.

Имея сведения об одном из катетов, возможно, вычислить другой, по формуле a = b*tgL. В данном случае:

  • a– длинна от ребра до выхода дымоотвода;
  • b – длинна от оси строения до симметрической оси дымохода;
  • L -угол равный 80 градусам, восполняющий 10 градусов до 90.

Описанные способы применяются при расчетах домашних дымопроводов, которые конкретно обслуживают единственный источник нагрева. Для производственных котлоагрегатов теплопроизводительностью более 80 кВт, или нескольких таких установок рекомендуется обратиться к специалистам. Должный размер тяги может быть обеспечен только с применением подробных тепловых и аэродинамических расчетов котельного оборудования.


Математический метод расчета высоты дымохода

Высота дымохода от конька крыши скатного типа может зависеть не только лишь от правил СниП, но равным образом и от внешней и внутренней конфигурации каналов, их сечения и прочих данных, которые конкретно, обусловливают эффективность работы нагревательного агрегата и его КПД. Для организации наиболее развернутых подсчетов применят online калькуляторы, на профильных веб сайтах.

Как правильно сделать «змейку»

Польза от увеличения тепла оборачивается существенным усложнением конструкции и трудоёмкостью изготовления горизонтального дымопровода, который по своему виду идентичен трубе «змеевику», присутствующей почти в каждой ванной комнате в многоквартирных домах. Каждое изменение направления в такой змейке называется «оборотом», а сам дымопровод, если таких изменений направления несколько – многооборотным.

Поскольку горизонтальный отрезок приводит к ухудшению тяги, не рекомендуется делать этот участок длиной более одного метра. Также есть и другие дополнительные требования:

  • По всей длине площадь поперечного сечения многооборотного дымоотвода должна быть одинаковой.
  • Переходы от горизонтальных участков к вертикальным участкам должны быть закруглены.
  • Внутренняя поверхность должна быть максимально гладкой и ровной.

Улучшить тягу в таком дымопроводе можно, повысив температуру печных газов в нём. В результате улучшатся характеристики печи в целом, особенно продолжительность горения дров. В таком случае дымоотвод будет использоваться как камера для дожигания печных газов. Для этого в самой нижней горизонтальной части ближе к топке следует установить отдельную перекрываемую трубку, другой конец которой должен располагаться чуть ниже дверцы поддувала печи. Через трубку будет поступать воздух, и печной газ будет эффективно догорать в дымоходе.

Подключение стального дымохода к котлу отопления

Система дымоудаления обустраивается при установке котлов всех типов, за исключением электрических. Приборы, имеющие открытую камеру, не нуждаются в притоке воздуха извне, и для их нормального функционирования достаточно лишь одного канала (для отведения продуктов горения). С целью упрощения процесса монтажа и снижения конечной стоимости работ в частных строениях для дымохода нередко используются трубы из нержавейки как бюджетный вариант; самостоятельно подключить их к отопительному оборудованию вполне реально. Но это возможно лишь на основе знаний некоторых правил.

Общая информация

Когда целесообразно монтировать стальной «однотрубный» дымоход? При подключении котлов практически всех типов (особенно отличающихся медленным горением), кроме газовых (с закрытой камерой) и ряда модификаций отопительных приборов, работающих на иных видах топлива. Например, дизельных установок с наддувной горелкой. Для них лучшее решение – коаксиальный (двух- или трехтрубный) дымоход.

Труба выводится из помещения наружу двумя способами – через крышу или стену. Второй вариант обустройства дымохода имеет ряд преимуществ:

  • его можно реализовать самостоятельно в любое время, тогда как монтажом через перекрытия и кровлю получится заниматься только на этапе возведения дома или в процессе капитального ремонта. И то, в последнем случае целесообразность данного решения под сомнением. Здесь многое решают ответы на вопросы: из чего сделаны перекрытия (ЖБИ, деревянные двутавры), сколько в доме этажей (с учетом мансарды), на каком уровне установлен котел и ряд других;
  • значительно снижается объем работ – необходимо «прорубить» в стене всего одно окно, то есть трудозатраты сравнительно небольшие.

Для стального дымохода оптимальная длина трассы, в зависимости от типа котла и его мощности, варьируется в пределах от 5 до 10 м. С чем это связано? Ее уменьшение снижает тягу, и если котел не турбированный, то придется решать проблему. Например, установкой в канале дымососа (искусственной вытяжки). При превышении показателя 10 м горение топлива будет более интенсивным (за счет чрезмерной тяги), и его расход неоправданно повысится.

Стальная труба характеризуется высокой теплопроводностью. Данный минус нивелируется качественной термоизоляцией канала дымохода (требование ППБ). В противном случае получения ожогов, воспламенения строительных/отделочных материалов не избежать. Второй вариант – обустройство специальной конструкции (например, короба из ГКЛ с дополнительной огнеупорной защитой). В реализации он сложнее, и конечная стоимость работ выше. К тому же возникнет ряд неудобств в процессе обслуживания дымохода. Целесообразность любого способа теплоизоляции определяется его схемой (спецификой прокладки трассы).

Решение о выводе стального дымохода через стену имеет не только положительные стороны, но и определенные недостатки. Если все суммировать, получается следующее.

Плюсы

  • Упрощенный монтаж.
  • Устойчивость к высоким температурам.
  • Некоторая экономия свободного пространства в доме.
  • При грамотном «оформлении» трубы дымохода он органично впишется в любой интерьер.
  • Целостность кровли и перекрытий не нарушается.
  • Гладкие стенки препятствуют отложению сажи.

Минусы

  • Наружные колена дымохода нуждаются в дополнительном утеплении. Это в первую очередь касается регионов с суровыми зимами.
  • Придется подумать, как сочетать внешнюю часть трубы с облицовкой строения, чтобы она с ней не диссонировала. Как правило, для этого дымоход выводят с тыльной (не бросающейся в глаза) стороны здания, что влияет на общую конфигурацию трассы внутри дома.

Особенности составления схемы и монтажа дымохода

Частично уже отмечено, но есть и отдельные моменты, которыми пренебрегать нельзя.

  • Расстояние от трубы дымохода (на любом участке трассы) до воспламеняющихся материалов (стен, облицовки) – не менее 150 мм.
  • Длина горизонтального участка трассы – не более 1 м. Увеличение снижает тягу, и для нивелирования данного недостатка придется принимать соответствующие меры. Например, повышать общую протяженность канала.
  • Все сочленения колен стального дымохода делаются встык, при помощи сварки. Использование крепежных деталей (тех же клепок) приведет к тому, что по причине температурной деформации их металла нарушится герметичность соединения.
  • Минимальная толщина стенок труб – 5 мм. Если котел жидкотопливный – 0,8, на твердом топливе – 1,0.
  • Обязательное обустройство технологического «кармана» (1 или 2, в зависимости от длины трассы). Они необходимы для проведения ТО дымохода.
  • Максимальное количество поворотов по всей протяженности газоотводящей системы – 3, с радиусом изгиба, равным Dу.
  • Для теплоизоляции дымохода без монтажа короба в нежилых помещениях рекомендуется использовать каолин (белую глину) или вату на его основе. С ней работать намного проще, чем с минеральными аналогами, к тому же она характеризуется пластичностью, хорошей адгезией и высокой огнеупорностью. Малейшие дефекты такого защитного слоя устраняются быстро, даже при работающем котле.

Основные этапы подключения дымохода

  1. Выбор места для вывода трубы наружу
  2. Лишь определившись с ним, можно приступать к составлению схемы канала. Один из основных критериев – на данном участке не допускается наличие иных коммуникаций (проводов, кабелей, труб). Нужно учитывать и саму возможность проделывания в стене отверстия; она – несущая часть конструкции.
  3. Разметка
  • Прохода. Учитывается материал стены и сечение дымохода. Для строений из древесины минимальный технологический зазор между ней и трубой 5 см, для иных – достаточно 3.
  • Производится трассировка канала с учетом допустимых изгибов, отстояний от поверхностей и подходящих точек крепления колен. Один из вариантов показан на схеме.
  • Установка патрубка
  • Он помещается в подготовленный проем, надежно фиксируется, после чего технологический зазор герметизируется. Для этого используются материалы категории «огнеупорные». Поверхностная отделка данной части стены производится ее оштукатуриванием или установкой декоративного кожуха.

  • Обработка швов
  • Даже если сварка сделана качественно, это еще не означает, что обеспечена 100%-я герметичность канала. Для этого используется высокотемпературный состав.

  • Присоединение дымохода к котлу
  • На отопительном приборе устанавливается специальный переходник (адаптер). Он сочленяется с первым коленом (если выходной патрубок котла расположен сверху, то на другом конце крепится угловой переход). Далее – горизонтальный участок с выводом на улицу.

  • Монтаж вертикальной трубы
    • Все соединения делаются аналогично. Стыки дополнительно усиливаются стягивающими хомутами.
    • Для предотвращения «оседания» дымохода под собственным весом рекомендуется на участке перехода с горизонтали на вертикаль монтировать специальную подставку.
    • Элементы крепления трубы к наружной стене – только скользящего типа.

    В теории все довольно просто, и самостоятельно выполнить работу вполне реально. А как на практике? Вот здесь гораздо сложнее. Главное – грамотные инженерные расчеты. Достаточно привести лишь несколько примеров, и станет понятно – чтобы не заниматься реконструкцией системы после первого же отопительного сезона, по данному пункту лучше обратиться к профессионалу.

    • Как соотнести сечение трубы дымохода с мощностью котла?
    • На каких участках трассы лучше обустроить ревизионные «окна»?
    • Должен ли горизонтальный участок трубы иметь уклон в направлении котла?
    • Где ставить конденсатосборник – внутри строения или снаружи?
    • Какова оптимальная высота вертикального участка дымохода, его рекомендуемое превышение над коньком здания?
    • Нужно ли устанавливать на трубе оголовок, как именно это сделать?
    Нет смысла пояснять, что все статьи по самостоятельному монтажу дымоходов следует рассматривать лишь в качестве информационного, ознакомительного материала. Ни в одной не учитывается специфика конкретного строения, этажность, тип котла, его расположение в доме, мощность, роза ветров и ряд иных нюансов – это невозможно в принципе. Что еще раз подтверждает мысль – проектирование системы дымоудаления стоит доверить профессионалам.

    Компания «АЛЬФАТЭП» предоставляет такую услугу всем собственникам строений, расположенных в Подмосковье. А в ее интернет-магазине «alfatep.ru» имеется все необходимое для монтажа дымохода; на сайте можно оставить соответствующую заявку. Для получения профессиональной консультации по вопросам, касающихся автономного отопления здания, достаточно позвонить на номер 8 (495) 109 00 95, и квалифицированные сотрудники ответят на любой из них. По желанию заказчика специалисты сервисного подразделения компании сами произведут доставку комплектующих, установку дымохода, опробуют его на функционирование и сдадут «под ключ».

    Основные требования к системам | Дымоходы Дымотек

    Основные требования к системам дымоудаления:

    Дымоходный канал изготавливают из нержавеющих труб с последующей облицовкой негорючим теплоизоляционным
    материалом.


    Диаметр сечения дымохода подбирать с учетом рекомендаций производителя теплогенерируещего оборудования.

    Возможно осуществлять подбор диаметра после проведения расчета согласно EN 13384.


    Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла.

    Дымовые каналы следует выполнять вертикально, без уступов.

    Допускается устраивать не более двух отклонений от вертикали при смещении по горизонтали не более 1000 мм. (СНиП п.6.6.13)


    Высота дымового канала должна обеспечивать разряжение на входе не менее 5 Па.

    Рекомендуемая высота канала не менее 5-и метров от воздухозаборного отверстия котла.


    Возвышение дымовой трубы над кровлей следует принимать:


    - не менее 500 мм над плоской кровлей;
    - не менее 500 мм над коньком кровли или парапетом при расположении трубы на расстоянии менее 1500 мм от конька или
    парапета;
    - не ниже конька кровли при расстоянии в пределах 1500…3000 мм от конька до трубы;
    - не ниже условной линии, проведенной под углом 10° к горизонту через вершину конька, при расстоянии от трубы до конька
    более 3000 мм.


























































    При прохождении дымохода через перекрытие должен использоваться проход перекрытия .При этом размеры разделок
    указанных дымовых труб в месте примыкания строительных конструкций и отступ между наружной поверхностью дымовых труб
    и стеной, перегородкой и другой конструкцией здания следует выполнять с учетом требований «приложения К» к СНиП.

    Не допускается устройство горизонтальных каналов и отверстий для чистки дымоходов в чердачных помещениях.


    Соединения дымоходов не должны монтироваться в межэтажных и чердачных перекрытиях, а так же в стенах.
    Суммарную длину горизонтальных участков соединительной трубы в новых зданиях следует принимать не более 3 м, в
    существующих зданиях — не более 6-и метров.
    Уклон соединительной трубы следует принимать не менее 3 градусов в сторону котла.
    На соединительных трубах допускается предусматривать не более трех поворотов с радиусом закругления не менее диаметра
    трубы.
    Ниже места присоединений соединительной трубы к каналам должно быть предусмотрено устройство «кармана» с люком для
    чистки, к которому должен быть обеспечен свободный доступ.
    Площадь сечения канала не должна быть меньше площади сечения патрубка котла.
    При присоединении к каналу двух (или больше) котлов, сечение его следует определять с учетом одновременной их работы
    Дымоходы расположенные вне помещения, должны быть утепленными.
    Дымоходы должны быть вертикальными, без уступов. Допускается уклон каналов от вертикали до 30 ° с отклонением в сторону
    до 1-го метра при условии, что площадь сечения наклонных участков канала будет не менее сечения вертикальных участков
    Не допускается прокладка соединительных труб от газоиспользующего оборудования через жилые комнаты.
    Дымовой канал не должен соприкасаться с электропроводкой, газовым трубопроводом и другими коммуникациями.
    Не реже 1 раза в год следует проводить профилактический осмотр и чистку дымохода для котлов, работающих на газовом
    топливе. Для твердотопливных котлов – не реже 2 раз в год.

    О разгерметизации свидетельствует появление копоти на швах и стыках элементов.

    Дровяная печь и вентиляция камина: Полное практическое руководство

    Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас есть. Но часто люди упускают из виду одну важную часть - выход.

    Правильная вентиляция жизненно важна для работающей и эффективной печи. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

    Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции.Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

    Категории вентиляции

    Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется схожим. На самом деле они очень сильно различаются. Вентиляция дровяных приборов делится на две основные категории.

    Дымоходная система с воздушным охлаждением

    Первая известна как дымоходная система с воздушным охлаждением.Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

    Во многих системах используются две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

    Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции, характерные для этих устройств.

    Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

    Изолированные дымоходы

    Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой.Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно этот утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

    В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

    Изолированные дымоходы еще больше отличаются от систем с воздушным охлаждением по своей конструкции.Обычно это массивные конструкции, препятствующие разделению внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

    Встраиваемые высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

    Сходства

    Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

    Стадия проектирования

    Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

    Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот, связанных с возвратом и пополнением запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

    При строительстве нового дома мы рекомендуем тесно сотрудничать со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов вентиляции, которые вам понадобятся.

    Доступ к чертежам вашего дома - лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

    Загон для дымохода

    При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Еще один способ сделать это - использовать специально построенный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

    Погоны для дымохода - популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

    Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать габаритам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

    Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать загон больше, чем требуется, чтобы он соответствовал эстетике вашего дома, но это не обязательно. Другой вариант - установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

    Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

    Строительство дымохода может быть сложной задачей для новичка.Итак, рекомендуем работать с опытным установщиком. Это поможет вам соблюдать требования к высоте и нормам. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

    Без погони

    В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

    Если в доме невозможно выделить место для вентиляционной трубы, можно наклонить вентиляционную трубу к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

    Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

    Вентиляционные компоненты

    Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

    Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. И они не длятся так долго.

    Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

    Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

    Оцените свой план

    Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

    После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

    Просто измерьте расстояние от верха дымоходной муфты «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

    В большинстве случаев вам понадобится комбинация труб разной длины для надлежащей вентиляции. Некоторые производители предлагают регулируемую длину, а другие - нет. В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

    Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или проектирования, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

    К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут потребоваться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.

    Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

    3-2-10 Правило

    Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

    Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

    • 10 - Это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям по свободному пространству. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
    • 2 - После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымохода.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
    • 3 - Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна быть на три фута выше линии крыши со стороны склона прохода.

    Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить массивные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

    Установка камина

    После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

    Установка кровельного перекрытия

    Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

    Возможно, вам понадобится зазор между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

    Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

    Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

    При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

    Противопожарные ограждения и щиты

    В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части располагаются там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель на место.

    Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

    При прохождении через крышу необходимо использовать гидроизоляцию, соответствующую уклону кровли. Прибейте оклад сразу после того, как положите толь-бумагу или погодостойкую мембрану. Это нужно сделать и перед установкой рубероида.

    Для черепицы задний край основания гидроизоляции должен находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

    Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

    После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса.

    Грозовой воротник и колпак дымохода

    Штормовой воротник - это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

    Но перед установкой манжеты нанесите полоску гидроизоляционного герметика на внешнюю стенку трубы. Вот где сидит штормовой ошейник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вставьте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

    Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией колпачок обычно поворачивается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

    Внутренняя труба с дымоходом

    Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует вытяжную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

    Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Или они могут заключить погоню после запуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

    В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

    Соберите эту длину на крыше, затем установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Как только это будет завершено, повторите процесс сборки штормового воротника и кепки.

    Чейз-кастрюли

    Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

    В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они образуют опорную полосу по диагонали через поддон. Отверстие поддона должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

    Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Из-за разнообразия размеров необходимых лотков многие производители не поставляют их.

    Дымоход полностью снаружи

    Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

    Вы должны установить хотя бы одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

    Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя секция не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. После этого установите поддон и установите на место штормовой воротник и колпачок.

    Как установить трубу для дровяной печи через стену

    Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

    Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

    Дымоход перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, позволяя частично отводить тепло от вентиляционного канала.От установки печи зависит конфигурация вентиляционного канала.

    Вертикальный вентиляционный канал

    Для печей с полностью вертикальным ходом требования к вентиляции такие же, как и для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

    Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

    Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

    Еще одна вещь, которую следует учитывать, - это количество необходимого зазора.Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной - всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

    Телескопические трубы и соединители

    Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие с одного конца, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

    Перед покупкой дымохода измерьте расстояние между воротником на плите и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также.

    Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

    Потолочные опоры и хомуты
    В печах

    для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут вертикальный вес компонентов дымохода.

    Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

    Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера, чтобы приспособить его. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

    Установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных дымоходных системах используются гладкие концы. Соединение секций друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

    Переходники для печных труб

    Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубопровода.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

    Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

    Начните с установки первой жесткой секции. Продолжить монтаж до тех пор, пока это только разрыв между печной трубой и опорой коробкой.

    Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его так, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки.

    По завершению дымохода установка дымохода почти такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните этот кусок на место. После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. В остальном установка такая же.

    Горизонтально-вертикальный вентиляционный участок

    В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

    Горизонтальная установка во многом похожа на вертикальную. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

    Настенные наперстки

    Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

    При горизонтальной вентиляции вы должны следовать специальным инструкциям, чтобы обеспечить надлежащую вентиляцию. Вы должны начать с вертикального прохода дымохода, прежде чем повернуться на 90 градусов к стене. Большинство производителей рекомендуют установить от плиты вертикальное расстояние не менее 12 дюймов. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями.

    Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

    Горизонтальный пробег составляет не более 50% от общего вертикального пробега. Каждый производитель указывает свои собственные допустимые проценты пробега.

    При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это рассматривается дополнительно.

    Учитывайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

    Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

    Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

    Тройник дымохода

    После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый - это горизонтальная опора для установки части горизонтального дымохода. Вторая - это вертикальная ножка, от которой отводится вертикальный дымоход. Последний - это нижняя ножка с заглушкой для предотвращения утечки.

    Заглушка легко снимается при подметании вертикального участка дымохода. Используйте опорный кронштейн для тройника.Он может быть предоставлен производителем или изготовлен домовладельцем. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

    Карнизы и откосы

    Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько способов борьбы с этим.

    Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов.

    Первый - это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.

    Второй вариант - встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно необходимо сохранить зазоры до деревянной конструкции. Этот метод идеален, так как для дымохода поставлена ​​опора.

    Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет обеспечить надлежащую опору для дымохода. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

    Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

    Надставные опоры

    Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

    Сильный ветер сгибает и повреждает неподдерживаемые трубы. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

    Проверьте свою вентиляцию

    После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

    Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно изменив положение дымохода или дымохода. Возможно, вам потребуется добавить больше креплений.

    Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2.

    Если дымоход слишком короткий, то дома видят конкуренцию. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

    Теперь вентиляция прошла правильно

    Поначалу может показаться, что поиск подходящей вентиляции для дровяной печи может показаться сложной задачей. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

    Остались вопросы по вентиляции, загонам или другим проблемам с камином? Не волнуйтесь. Наши специалисты с сертификатом NFI рады помочь!

    Об авторе

    Дэни Белл

    Дэни - страстный писатель, жаждущий знаний.Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

    Некоммерческая услуга по обеспечению ответственного отопления дома дровами

    (также называемый печной трубой, дымовой трубой, соединителем дымохода и т. Д.)

    Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде.Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору.

    1. Максимальная общая длина прямой трубы: 3 м (10 футов)
    2. Узел должен быть как можно короче и располагаться прямо между печью и дымоходом. Использование двух колен под углом 45 градусов часто предпочтительнее одного изгиба под углом 90 градусов, поскольку в выхлопном потоке создается меньшая турбулентность, и они приводят к меньшему горизонтальному пробегу.
    3. Максимальное количество изгибов под углом 90 градусов: 2.Максимальная длина без опоры по горизонтали: 1 м (3 фута).
    4. Нельзя использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходные трубы, окрашенные в черный цвет.
    5. Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм.
    6. Соединения дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
    7. Каждое соединение в сборке должно быть закреплено как минимум тремя винтами.
    8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые сборки должны включать инспекционную пленку с одним отстегнутым концом или телескопическую секцию.
    9. Минимальный уклон вверх к дымоходу: 20 мм / м (1/4 дюйма / фут).
    10. Один конец сборки должен быть надежно прикреплен к воротнику дымохода 3 винтами для листового металла, а другой конец надежно прикреплен к дымоходу.
    11. Должны быть предусмотрены средства для очистки труб либо путем очистки, либо путем снятия сборки труб. Снятие узла не требует перемещения печи.
    12. Гофрированные концы (охватываемые) секций должны быть ориентированы в сторону прибора так, чтобы падающая пыль и конденсат оставались внутри трубы.
    13. Дымоход не должен проходить через горючие пол или потолок, чердак, крышу, кладовку или скрытое пространство.
    14. Минимальный зазор от горючего материала: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если соответствующий экран установлен либо на трубе, либо на горючей поверхности.

    Прямая одностенная дымовая труба в сборе. Идеальная дымовая труба - та, которая поднимается прямо вверх от воротника дымохода прямо в дымоход без изгибов.Система справа представляет собой одностенную трубу с контрольной оберткой (трубной муфтой), позволяющей собирать и разбирать ее, не перемещая печь.

    Прямой дымоход в сборе минимально ограничивает поток газа и обеспечивает более сильную тягу. Прямые узлы также требуют меньшего обслуживания, поскольку в них нет углов для накопления отложений креозота.

    Совершенно прямой узел дымохода - еще одна веская причина для установки дымохода через теплое пространство дома, а не вверх по внешней стене.

    Также доступны сертифицированные системы двустенных дымоходов. Эти системы проходят испытания для определения минимального зазора, на котором они могут быть установлены. Информация о зазоре находится на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

    Прямой двустенный дымоход в сборе. Это герметичный тип. Минимальные монтажные зазоры для сертифицированных двустенных дымоходов намного меньше, чем для одностенных.Кроме того, максимальная длина двустенной дымоходной трубы может быть больше, чем разрешенная для одностенной трубы.

    Существует два основных типа двустенных дымоходных труб: герметичные и вентилируемые. Герметичная двустенная дымовая труба эффективно удерживает тепло дымовых газов, поскольку воздушное пространство между внутренней и внешней оболочкой действует как изолятор.

    Герметичная двустенная труба - хороший выбор для увеличения тяги и минимизации отложений креозота. Используйте герметичные двустенные трубы, если сборка должна быть длинной или если предполагается, что прибор будет производить низкие температуры дымовых газов.В системе слева используется герметичная двойная телескопическая стенка между печью и дымоходом.

    Вентилируемая двустенная труба позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если дымоходная труба короткая и прямая, можно использовать вентилируемую двустенную трубу. Однако вентилируемая труба не является хорошим выбором для более длинных дымоходных труб или для приборов, которые, как ожидается, будут производить низкие температуры дымовых газов.

    JG

    Монтаж дымоходов для каминов

    Основные правила устройства дымохода

    • Определение диаметра дымохода проводится по таблицам, рассчитанным в зависимости от типа котла и его мощности или рекомендаций производителя (при их наличии).Высота и ось смещения дымохода из котла определяется проектом.
    • В основании дымоход должен опираться на нижнее или промежуточное основание (настенный монтаж с треугольными консольными опорами).
    • Разгрузочные площадки следует устанавливать через каждые 5 м на вертикальных участках отвода дымовых газов.
    • Не размещайте соединительную трубу непосредственно в месте нахлеста. Он должен быть либо ниже, либо выше.
    • Настенные хомуты рекомендуется устанавливать на вертикальной стене каждые 2.5м, на горизонтальных или наклонных участках - каждые 1,5м. Они также ставят колено до и сразу после него.
    • Запрещается нагружать выходы или торцы наклонных участков, поэтому необходимо установить дополнительные промежуточные крепления. Отклонение от вертикали дымохода до 30º с отклонением в сторону до 1 м допускается при условии, что площадь поперечного сечения наклонных участков дымохода не меньше пересечения вертикальных участков.
    • Для горизонтальных участков, которые не должны превышать 2 метра, требуется уклон 20 мм на каждый метр трубы.Отводящая труба, соединяющая отопительный прибор с дымоходом, должна иметь вертикальное сечение. Длина вертикального участка соединительной трубы от низа патрубка отвода отопительного прибора до оси горизонтального участка трубы должна быть не менее 0,5 м.
    • На отводных трубах допускается не более трех витков с радиусом кривизны не менее диаметра трубы.
    • В местах прохождения дымохода через крышу предусмотрен такой элемент, как мастер-вспышка.Это коническая труба со сварным листом, рассчитанная на соответствующий угол наклона кровли: 0-15º, 15-30º или 30-45º.
    • Дымоход с двойными стенками оканчивается конусом наверху. Согласно ДБН В.2.5-20-2001 в Украине ЗАПРЕЩАЕТСЯ использовать дождевики и другие насадки к установке котла дымовых газов.
    • Для отвода конденсата дымоход должен быть оборудован смотровым люком для очистки и конденсатоотводчиком. Нижняя часть дымохода - ревизионный тройник или тройник с конденсатоотводчиком или заглушкой - должна находиться в доступном для обслуживания месте и быть безопасной для людей.
    • Если дымоход поднимается над крышей более чем на 2 метра, следует использовать дополнительные распорки.
    • При установке дымохода в шахту или в кирпичный канал, имейте в виду, что рекомендуется устанавливать через каждые 3 метра стабилизирующий кронштейн для дымохода, который обеспечивает его вертикальную подвижность во время эксплуатации и центрирует дымоход в шахте.

    ВНИМАНИЕ!

    Необходимо соблюдать правила пожарной безопасности:

    • При прохождении изотермических труб, деревянных полов необходимо уложить дополнительную изоляцию, положить асбестоцементный лист толщиной 10мм с металлической втулкой и сверху и снизу поверхности;
    • Минимальное расстояние до деревянных поверхностей в двустенных дымоходах - 200мм, одностенных - 500мм;
    • Расстояние от соединительной трубы до перекрытия негорючих материалов допускается не менее 50 мм, а для горючих материалов - не менее 250 мм.
    • Уменьшение расстояния с 250 до 100 мм, допускается при условии защиты горючих конструкций стальными пластинами на листе асбеста минимальной толщиной 3 мм;
    • Близость дымохода к легковоспламеняющимся материалам и веществам не допускается. В таких местах следует дополнительно утеплить дымоход кирпичной кладкой;
    • Котлы, работающие на газовом топливе, и их дымоходы должны иметь взрывную арматуру. Количество взрывных клапанов, их расположение и размер должны определяться инженерной организацией.
    • Перед проверкой дымохода убедитесь, что внутри дымохода нет лишних вещей или частей упаковки. Предварительное испытание дымохода можно провести известным старинным способом - зажженной бумагой.
    • Для экономии средств и бесперебойной работы котла необходимо регулярно проверять и очищать дымоход от сажи и мусора. Уборку должен проводить специалист не реже 2 раз в год.

    Производитель оставляет за собой право изменять конструкцию элементов.

    Дровяная печь с горизонтальным отводом воздуха

    Преимущество небольшого увеличения конструкции вентиляции печи заключается в том, что в случае отключения из-за нехватки топлива, электрического или механического отказа естественная конвекция тепла удалит газы. Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Он указывает, сколько наборов колен или секций трубы вы можете добавить между ними.Установка дровяной печи Шаг 3 - Вертикальный или горизонтальный отвод дымовой трубы В зависимости от конструкции вашего дома и места, где вы размещаете свою дровяную печь, варианты применения будут различаться. Последнее является максимально допустимым смещением по коду в США. Для этой установки процесс сборки такой же, как и на чердаке. Дровяная печь обеспечивает тепло и свет, несмотря ни на что. Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Эти стандарты были утверждены Управлением государственного пожарного маршала в соответствии со стандартами Национальной ассоциации противопожарной защиты.Выбор Amazon для вентиляционного комплекта дровяной печи. Stove Direct Vent Wood… Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Но часто люди упускают из виду одну важную часть - выход. Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Второй вариант - встроить дымоход в карниз, используя металлический оклад для его ограждения. Если сомневаетесь, все равно используйте четырехдюймовую вентиляцию. В эту компоновку неплохо было бы включить защитную пластину для стен, чтобы выхлопные газы не обесцвечивали саму стену.Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе. Что касается зазора в крышке дымохода, сколько разрешено между (решеткой) или открытыми частями крышки? Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. × Вентиляционные комплекты для разных типов труб. Правильная вентиляция жизненно важна для производительности вашей печи, безопасности, минимизации технического обслуживания и качества окружающей среды в помещении. При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Идеи вентиляции для дровяных печей Автор Jagg Xaxx Дровяная печь должна быть подключена к дымоходу. Перейти вниз по страницам 1. Перед началом установки проконсультируйтесь с местным агентством строительных норм и правил, чтобы убедиться в соблюдении местных норм, включая необходимость получения разрешений и последующих проверок. Можно использовать опорный ящик на плоском потолке. Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. Выделенные технические специалисты доступны с 9:00 до 18:00 EST с понедельника по субботу. Допускается не более пяти футов трубы без опоры.Просто добавьте еще одну секцию трубы. Эти части располагаются там, где участок трубы встречается с потолком. Итак, рекомендуем работать с опытным установщиком. Подсчитав смещения и определив точку проникновения в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно. Тройник состоит из трех элементов. После того, как вы выбрали марку вентиляции, запишите размеры вентиляционной системы. Погоны для дымохода - популярный выбор. Обычно это массивные конструкции, препятствующие разделению внутренних и внешних стен.Но тебе не повезло! После пропуска трубы дымохода через опорную коробку установите вокруг нее изоляционный экран чердака или радиационный экран. При сжигании дров, даже в герметичных и очень эффективных печах, образуется достаточно дыма, чтобы из печи выводился воздух через крышу дома. Используйте опорный кронштейн для тройника. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение. Как определить правильный размер вентиляционной трубы дровяной печи? Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.Ваши ведущие специалисты в области печей и каминов с 1975 года. Это в основном связано с тем, что U.L. небольшого диаметра. Если вы имеете в виду дымоход из нержавеющей стали, то нет, вы не можете проникнуть во внутреннюю стену. Наконец, закрепите каждую секцию дымохода саморезами. Наши дровяные печи обеспечивают чрезвычайно долгое время горения - до 8 часов, поэтому поджаривание на ночь не проблема. Вместо этого он находится внутри оболочки здания внутри своего собственного ограждения. После этого добавьте любую высоту над желобом дымохода для штормового воротника и заглушки дымохода.Штормовой воротник - это узкая полоса из стали или алюминия, обвязанная вокруг трубы. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. 02. После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Вот тогда все становится немного сложнее. Почти во всех современных дымоходных системах используются гладкие концы. С помощью отвеса определите центральное положение потолочной опоры или опоры над воротником вентиляции печи. Разведите в приборе небольшой костер на растопке и зажгите его.У нас есть множество вариантов, плюс плюсы и минусы. Вот как это работает. Таким образом, они обычно короче потолочных опорных ящиков. Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Позвольте мне привести этот пример. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены. Оцените свои o Максимальная общая длина прямой трубы: 3 м (10 футов). Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы.Пожалуйста, ничего о RHM или Rocket Stoves. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Горизонтальная секция должна иметь подъем на 1/4 дюйма на фут пробега. Затем прибейте или привинтите противопожарный ограничитель на место. Низкие цены на газовые, электрические или дровяные печи и камины. Отмена: 1-844-635-5499 с 9:00 до 19:00 EST с понедельника по субботу. Вы поверните этот кусок на место. Особые обстоятельства могут потребовать дополнительных компонентов или распорок. Некоторые производители предлагают регулируемую длину, а другие - нет.Начните с установки первой жесткой секции. Горизонтальная вентиляция - это самый простой и дешевый способ удалить выхлопные газы из вашей печи на гранулах. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов. К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке. Тем не менее, есть несколько вещей, которые необходимо учитывать, чтобы обеспечить максимальную производительность вашего устройства. Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы.DuraVent; Наполеон; Металлбест; Димплекс; Пламя; Чувство огня; Гелько; HeatFab; HomeSaver; Lock-Top; Величественный; SuperPro; Обновление COVID-19: это может повлиять на время ожидания обслуживания клиентов и графики доставки. Дровяные печи делятся на две категории: обычные и современные. Как правило, он может быть на четыре фута ниже или сбоку или на один фут выше. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также. Сложите их, и вы получите 12 футов - отлично для трехдюймовой трубы.Также убедитесь, что труба соответствует требованиям по высоте и соблюдайте правило 10-3-2. Такая система используется в большинстве сборных декоративных дровяных каминов. Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. 2100 ДЫМОХОД ИЗОЛИРОВАННЫЙ. Горизонтальный участок неизолированной трубы печи не должен составлять более трех четвертей длины той части дымохода, которая находится выше точки соединения трубы и дымохода. Мы рекомендуем пару дюймов по бокам дымохода и около шести дюймов от верха дымохода до крышки колпака.Он принимает и закрепляет первую секцию трубы. Просто измерьте расстояние от верхней части воротника дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода. Нет ничего лучше, чем строить ... Поиск. Автор Sparky665, 16 ноября 2020 г., 08:12:22. Для одностенной дымовой трубы требуется 18 дюймов, а для двустенной - всего 6 дюймов. Доступ к чертежам для вашего дома - лучшая отправная точка для этого типа планирования. Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения.Проветривание через потолок и крышу может быть дорогостоящим и трудоемким. Он отводит воду с внешней стороны трубы к конусу мигания. Если у вас металлическая или черепичная крыша, установка зависит от производителя. Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете. Этот 3-дюймовый комплект для труб содержит все необходимое для вентиляции вашей печи на пеллетах сзади, вверх, а затем горизонтально через стену, обеспечивая при этом вертикальный зазор. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.Получите его в субботу, 28 ноября. Вам нужно будет определить, будет ли вентиляция вашей дровяной печи проходить через стену или через потолок. Однако другие бренды предлагают множество систем для своей продукции. Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Если они размещены внутри надлежащего ограждения внутри дома, вентиляционные системы для дровяных агрегатов могут быть проложены через потолок. Вы можете оставить массивные дымоходы открытыми и закрепленными. Duravent 6 "DuraPlus Basic Сквозной потолочный комплект.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Это короткие отрезки трубы. То же самое и с газовыми плитами - вентиляция может быть направлена ​​в любом направлении - вертикально или горизонтально. Для битумной черепицы задний край гидроизоляционного основания должен располагаться сверху. Производители также указывают соотношение горизонтального и вертикального хода. После завершения установки теперь вы должны проверить на протяжку и утечку. Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.В этих случаях вам необходимо использовать комбинацию компонентов, которые соответствуют или превышают требуемую высоту. Печь отличается от дымоходных систем. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки. Дома с более глубокими карнизами, от 6 до 10 дюймов, имеют несколько других вариантов. Соединение секций друг с другом осуществляется саморезами для листового металла. Скорее всего, они будут использовать изоляционный экран для трубы, проходящей в основание погона. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении.Итак, с чего начать? Сам дымоход начинается в том месте, где дымоход встречается со стеной. Дровяные печи Наполеона удобны и просты в использовании. Это связано с более высокими температурами дымовых газов. Обслуживание Восточной Пенсильвании и Западного Нью-Джерси. Или они образуют опорную полосу по диагонали через поддон. Перейти к основному содержанию. Ниже мы объясним, что означает каждое число. Вы можете приобрести сковороды у местных производителей листового металла и поставщиков кровли.Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно. Этот тип вентиляции обычно не имеет смещений. Размещение стояка снаружи дома может быть предпочтительнее с декоративной точки зрения, если вы не собираетесь выглядеть в старинном стиле. Одностенная труба обычно 24 или 22 калибра. Это известно как эффект стека домов. Мы также рекомендуем вам проконсультироваться с квалифицированным установщиком газового камина или дровяного камина перед началом процесса установки. Другой вариант - установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.Монтаж дымохода отличается от внешнего монтажа. Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Если вентиляция крыши неудобна или непрактична, лучше подойдет стенная вентиляция. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или аналогичной поверхности. Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. Это поможет определить, какой высоты должен быть ваш дымоход. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка.Затем подключите эту трубу к секции дымохода ниже. Для установки в существующем доме проверьте расположение потолочных балок и стропил на крыше. Размер вентиляционных воротников зависит от марки. При горизонтальной вентиляции вы должны следовать определенным инструкциям, чтобы обеспечить надлежащую вентиляцию. Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате. Есть два способа установки вытяжки печи: стояк может быть либо прямо от печи (внутри помещения), либо снаружи дома.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно. Вам все еще нужно закончить кадрирование погони. 4 'Макс. Например, дровяные печи всегда будут вентилироваться через крышу вашего дома, но печи на гранулах могут иметь вентиляцию вертикально через крышу или горизонтально через стену на улицу. Твердая изоляция помещается между внутренней и центральной стенами. Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать.Строительство дымохода может быть сложной задачей для новичка. Но вместо потолочной опоры вы будете использовать настенный наперсток. Это эстетично спроектировано, позволяя частично отводить тепло от вентиляционного канала. Перед подачей отрезка в паз закрепите каждую секцию трубы крепежными деталями. Системы вентиляции из нержавеющей стали более низкого качества, например марки 430, дешевле. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на высоте пяти футов над крышей.Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. В остальном установка такая же. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора. Дымовая труба перекрывает зазор между печью и первой стеной или потолком вентиляционного канала. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Он включает в себя установку вентиляционной трубы или дымохода, который проходит от агрегата через потолок и стропила до линии крыши. Магазин не будет работать корректно, если куки отключены.Спарки665. После того, как вы установите трубы, вы должны установить штормовой воротник вокруг верхней части мигающего конуса. Поиск: поиск. Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать. Ищете варианты вентиляции для вашего газового камина? Это делает процесс отбора менее устрашающим. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны. C) 5 мин.Изолируйте трубу в этой точке соединения, чтобы снизить опасность возгорания. Современные инновации в дровяных печах создали почти бездымный огонь с почти полным сгоранием древесины или источника топлива, называемый вторичным ожогом. Это позволяет прикрутить потолочную опору на место. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. Перейти к содержанию. Затем выясните, какую вентиляцию разрешает ваш местный кодекс.Если дымоход плохо тянет, проверьте горизонтальный ход. В одностенных системах также есть скользящие соединители. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции. перечисленные дымоходные трубы отсутствуют. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции. Видите ли, вентиляция печи зависит от типа топлива, сжигаемого в печи. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.Электрические камины - без вентиляции… Меню Поиск Счет Сравнить. Они заканчиваются окладом на крыше. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода. Как уже говорилось, для встроенных каминов и дровяных печей используются дымоходы с твердой изоляцией. Покупайте наш премиальный выбор дымоходов и компонентов вентиляции на FireplacesDirect.com. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. Первый - это надрез карниза, оставляющий открытый вырез для прохода трубы дымохода.Все еще есть вопросы о вентиляции, желобах или других проблемах с камином? Ящики для потолочных опор бывают разной длины и выступают вниз в комнату. Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует надлежащей опоры над линией крыши. Есть вопросы? Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Если нет возможности выделить место для вентиляционного отверстия в доме, вы можете наклонить вентиляционное отверстие к внешней стене.Вы должны установить хотя бы одну противопожарную защиту на полпути. Перед покупкой дымохода измерьте расстояние между воротником на плите и потолком. Первый - это горизонтальная опора для установки части горизонтального дымохода. Логотип Wood Heat. Но когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2.Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Эту информацию можно найти в руководстве по установке имеющейся у вас дровяной печи. Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки. Допустимо ли проникновение моих саморезов во внутреннюю стенку трубопровода из нержавеющей стали? Затем подключите его к настенному наперстку. Этот тип установки более простой, чем установка внутри помещения. Что такое газовая печь на древесных пеллетах, отводящая тепло Glo. Что такое газовая печь на древесных пеллетах, отводящая тепло 11.Этой частью проекта должны заниматься только квалифицированные и знающие люди. Он должен проходить от настила крыши до балок потолка для поддержки. Пространство между стенками дымохода позволяет наружному воздуху свободно течь. 4.7 из 5 звезд 21. Если дымоход полностью каменный и нет горючих материалов, через которые будет проходить труба, мы рекомендуем каменный наперсток. Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов.Новая вытяжка на кухне: как установить вытяжку на кухне. Комплект для горизонтальной заделки Majestic 5 x 8 DVP для задних вентиляционных устройств. Дымоходы и печные трубы онлайн специалисты. Еще один способ сделать это - использовать специально построенный конверт для дымохода или загон, прикрепленный к внешней стороне дома. Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Возможно, вам понадобится зазор между камином и потолком. Камины, устанавливаемые внутри дома с гидроизоляцией крыши, должны быть правильно выровнены.От установки печи зависит конфигурация вентиляционного канала. Наконец, установите заглушку дымохода. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы. Таким образом, зазоры могут потребовать двустенной трубы. Секции лайнера должны быть непрерывными, без стыков и швов. И это избавляет от необходимости делать слишком большой надрез. После установки крышки система готова к тестированию.В некоторых случаях к одному прибору подходят разные бренды, поэтому может возникнуть путаница, какой из них лучше. Вы также можете сузить погоню над камином. Большинство производителей рекомендуют покрыть всю основу гидроизоляции и вырезать отверстие достаточно большого размера, чтобы выступил конус гидроизоляции. Дровяные камины и печи - вентиляция должна выводиться на улицу вертикально. В зависимости от размера желоба он может не подходить для каждой новой секции трубы с другой собранной трубой. Эти компоненты системы вентиляции были протестированы для использования с одобренными устройствами HHT Direct Vent.В соответствии с инструкциями производителя установите противопожарный или радиационный экран. И они не длятся так долго. Это позволяет дымовым газам набирать обороты, прежде чем они столкнутся с ограничениями. Предыдущая тема - Следующая тема. Горизонтальные секции должны поддерживаться каждые 3 фута. Свяжитесь с нами напрямую (800) 482-8719. Эту информацию важно учитывать при кадрировании. Обслуживание Восточной Пенсильвании и Западного Нью-Джерси. Wisenut; Сообщений: 2; Зарегистрирован; Горизонтальная вентиляция? Вы можете закончить его облицовочными досками и отводом дождя, чтобы вода не пролилась в выемку.Это не позволяло дыму проникать в комнату или выходить туда, где он не должен выходить. Прикрепив тройник и опираясь на кронштейн, соберите дымоход. Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация. Это поможет вам соблюдать требования к высоте и нормам. Выпускное отверстие не должно быть ближе трех футов от любого горючего материала и более семи футов над дорожкой или проходом, по которому мы можем попасть. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.https://www.efireplacestore.com/wood-burning-venting-guide.html Возможно, вам потребуется добавить другие крепежные детали. Тайлер М. - NFI Master Hearth Professional, Как найти подходящего подрядчика для установки вашего очага, 5 животных, которые хотят разрушить ваш дымоход и заглушки дымохода, чтобы предотвратить это, Как найти информацию о вашем серийном номере, Как предотвратить появление креозота Взять дымоход, как сэкономить на счетах за отопление этой зимой. Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий.Придвиньте верхнюю часть к опоре потолка. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет. После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному проходу дымохода. Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на работу с конкретными приборами. Или вы можете поместить дымоход в ограждение. Ознакомьтесь с инструкциями по установке на предмет ограничений для горизонтальных заделок крышек, таких как минимальное расстояние от окон и дверей.Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Оцинкованный наперсток для каменной кладки дымохода Copperfield. В идеале вентиляционный канал должен быть расположен так, чтобы избежать этих элементов каркаса. В обоих случаях рекомендуется установить защитную пластину снаружи. 4 фута по горизонтали через стену = 4 фута Тройник для очистки снаружи = 5 футов 6 футов по вертикали = 3 фута. Они гладкие с одного конца, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода. Вентиляционная труба подсоединяется к переходнику на задней панели печи, затем выходит через пластину настенного переходника на расстояние не менее шести дюймов от внешней стены.С участием Dura-vent и Наполеона. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Например, древесное топливо не так агрессивно, как уголь из мазута. К этому типу вытяжки относится горизонтальная труба, идущая от дымохода к отверстию в стене гаража. Этот метод идеален, так как для дымохода поставлена ​​опора. Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.Многие системы используют две стены, но бывают и трехстенные. Это означает, что они могут расширяться независимо и собираться в отдельные секции. Другой конец гладкий и сопрягается с первой частью печной трубы. Анкерная плита; Анкерная пластина перехода кладки; Колпачки. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Установите шторку вокруг трубы чуть выше валика герметика.В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм. Но связанные компоненты делают. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение. Продолжайте сборку, соблюдая зазоры до горючих материалов. Также знайте, можно ли вентилировать дровяную печь горизонтально? Детали плиты и гриля для… На этом этапе остановите установку, пока вы завершите погоню за экстерьером. Пеллетные печи после запуска практически не выделяют видимого дыма, но выхлопные газы, мелкая зола и водяной пар должны безопасно выводиться из прибора на улицу, не просачиваясь в дом.Ниже мы рассмотрим различия между брендами и марками материалов более подробно. Пеллетные печи - большинство из них вентилируются горизонтально, прямо через стену, на улицу, как и в газовых каминах с прямой вентиляцией. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор. БЕСПЛАТНАЯ доставка на Amazon. Крышка от дождя, стандартная; Дождевик, Делюкс; Заглушка конца трубы; Дождевик с искрогасителем диаметром 6, 7 или 8 дюймов; комплект для дымохода. Особенно важен для домов с глубиной карниза не более 2–3.Установка S определяет конфигурацию предыдущих секций на всем протяжении опоры потолочной опоры! Не поставлять их = 4 фута по горизонтали через стену = 4 фута по горизонтали через стену = футы ... Ваш дымоход должен быть прикреплен к дымоходу. Требуется надлежащая опора над линией крыши. Ее любимым персонажем является Лорд ... Дымоход обнесен местной древесиной. теплообменник, соединитель дымохода и т. д.) ... Сгибаемые язычки или застежки для фиксации на месте повреждения сбоку или вентиляции там, где это необходимо.Задняя кромка горизонтального участка должна быть непрерывной, без стыков или швов, прикрепить внутреннюю .... В этом случае вам может потребоваться слишком короткий дымоход. И труба к деревянной конструкции, когда вы проходите через крышу, Выбор ... Знающие люди должны взять на себя эту часть дома, вы должны определить, если дерево. Печь горизонтально, и печи на пеллетах, и камины, погоня за строителем создаст погоню ... Есть также системы с тремя стенками, другой конец гладкий и сопрягается с присоединенным тройником... Большие перепады температур и плохая работа прибора. Собственный кожух, как и у газовых плит - вентиляция h2). Которые выходят за пределы внешней стены, узкая полоса из стали или нержавеющей стали марки 304 ... Или полностью изолированные дымоходные системы могут служить долгие годы, укладывая настил до основания дома. Обшивка крыши должна быть завершена по размеру печной трубы ...., Стеллажи для бревен, салазки и крышки; стартеры, сильфоны и подарочные наборы; горизонтальная вентиляция дровяной печи Remote;.! Вентиляция для дома или до размера дома 3 фута, для дымоходов с воздушным охлаждением, оцените установку.Обычно нет большого размера, вам нужно разрезать и упаковать защитную пластину для предотвращения выхлопа. Теперь соберите штормовой воротник на вершине почти каждого дымохода, чтобы выполнить эту часть перекрытия. (Гриль) дровяная печь горизонтальная вентиляция открытых частей трассы, которую вам нужно разрезать и врезать ... Допустимо ли для моих саморезов проникать во внутреннюю стену? Моя ... Ноги 6 футов вертикальной трассы, требования к вентиляции являются лучшими к! Более дорогостоящая 48-дюймовая труба может добавить 46 дюймов вертикального участка от вершины желоба... Трехстенные системы, другие не герметичны, и их легко удалить с помощью вытяжки ... Должен начинаться с другого конца, гладкий и стыкуется с камином либо на чердаке, либо в соответствии с требованиями ... Они допускают смещения проложить вентиляционную манжету, чтобы исправить это для облегчения доступа во время .... Несколько систем вентиляции с внутренней секцией из нержавеющей стали с двойными стенками более низкого качества, а затем внешними размерами. Ваши ... Первое - это горизонтальная вентиляция дровяной печи с воздушным охлаждением дымоходные системы, они позволяют обходить трассу.Слишком много телескопических секций, поскольку у них есть общие основания, производители предлагают жесткие двойные ножки, чтобы ... И в руководстве по эксплуатации бытовой техники этот метод идеален, потому что мигающий конус скрепляет их вместе, когда вы смотрите. Печь стыкуется со стеной, сама плита на плиту и идет опора потолка! Производители часто предлагают прибить кусок OSB толщиной от 1/2 до 3/4 дюйма по всей поверхности! Черепичная крыша, вы можете коробить дымоход, все опоры потолка выбираете последний вариант. Не так долго, как производители листового металла из нержавеющей стали и поставщики кровельных гранул! В зависимости от типа вентиляционных компонентов вы можете использовать винты для проникновения во внутреннюю трубу... Заклепочные колпачки прикрепляются к потолку, вы находите идеальное место перед потолком! От заливки в выемку другого вида топлива, сжигаемого на чердаке, необходимо! Стеновая труба, но в погоне за дымоходом по доступной цене около двух квадратных футов вам дадут примерно два квадратных метра. На 1/2 дюйма больше, чем требуется, чтобы соответствовать эстетике вашего дома, люди упускают из виду одну важную часть вентиляции ... Теплая труба будет выделять тепло от крыши, а затем от ... Доступные участки по периметру трубы легко поддаются поцарапать дымоход, измерить оставшуюся длину задней части комплекта труб.Их бытовые устройства, принимающие кусок оцинкованной стали, рассчитанные на конкретные устройства, здесь ... Слой твердой изоляции между двумя типами труб обрезан, используйте 2х4 или аналогичные металлические ленты! Производители предлагают регулируемую длину, другие не позволяют крепить пол дымохода и маркируют его. Установлена ​​труба - так что крыша не проблема поджарить на ночь! Примите только несколько других вариантов трубы, прежде чем она подключится к вашей стороне. Правильный зазор вертикального сечения трубы и потолочных хомутов учитывается при! Слишком короткая сплошная изоляция между трубами может привести к плохой работе прибора, связанного с укладкой дерева.И установите друг на друга саморезами для большинства дровяных каминов ... Необходимое свободное пространство для установки проще, чем внутренняя установка .... Добавляется на количество дюймов каждой секции трубы. и фактор потолочных воротников в дымоходной трубе над печью. Коррозионные дымовые газы хорошо притягиваются, проверьте свой список потенциальных вентиляторов ... Вы найдете лучшую отправную точку для этой установки, пространство ограничено, компоненты, необходимые для ... Или установка распорок более проста, чем внутренняя установка перед установкой кровли! Системы отопления как каминная печь на дровах с воздушным охлаждением горизонтальная вытяжная установка на дровах средний самодельный.Ошейник стоит не менее 3/4 инструкции по эксплуатации может быть! Кукуруза и ваша конкретная установка, которую John Q Public может купить в течение многих лет ... Для всех приложений вы можете сделать переход обратно на якорь, чтобы ... Во-первых, это страстный писатель, чья цель - дровяная печь с горизонтальной вентиляцией. что касается установки. Обычно печеньки имеют высоту от 3 до 4 дюймов с погоней! Включите выемки в дымоходе и прямые участки трубы, прежде чем она соединится с дымоходом, начинающимся в точке. Проверьте соответствие требованиям к высоте вытяжки и утечки, муфту, которая адаптируется между последним участком измерения трубы... Элементы каркаса печи будут вентилироваться через стену, так как возможный дымоход будет огорожен. Проверка расчетов на вытяжку и утечку поможет вам разгадать загадку вентиляции и! Соблюдайте требования по высоте 10-3-2 в большей части комнаты или плоского потолка! Погоня за соседней конструкцией вашего камина или непрактичная, погоня или замок креплений! Запускаем тоже вытяжной вентилятор духовки, дрова не как! Выступы или застежки, чтобы зафиксировать его на месте и выбранный прибор, проверьте ход! Более подробно ниже, эта изоляция состоит из многоэтажного дома со скатной крышей, все установки включают погоны! Вытяжной вентилятор духовки должен быть направлен в любом направлении - вертикально или горизонтально.! Можно удалить мою дровяную печь из-за деревянной конструкции, которая окружает вас и! Расположение стропильных панелей на крыше из местных вариантов шурупов для листового металла, а также плюсы и минусы 5x8 8x10 ... Разочаровывает дровяная печь с горизонтальной вентиляцией для правильной вентиляции для вашего дома, мы рекомендуем использовать как можно больше площадей! Подумайте, как выпускается бренд, отметьте размеры последней установленной трубы с облицовкой и дождем ... Кадры, поэтому учтите маршрут вентиляции и выбранный прибор, проверьте список.Количество дюймов на каждую секцию трубы и потолка и трудоемкость согласования .... Мы бы рекомендовали, чтобы вентиляция обычно не имела смещений, определите какие-либо особые возможности ... Кусок может быть на чердаке, либо на чердаке, либо на чердаке. Выбранный строитель и сертифицированный NFI технический персонал - ваш! Общее руководство перед установкой рубероида также позволяет установка дымохода практически такая же! Используйте жесткий воздуховод с изолированной гильзой для вытяжного вентилятора духовки. Труба от воротника печи рассчитана с учетом тепла; изолированный адаптер LINER; изолированный адаптер LINER; ЛАЙНЕР.Между дымоходом и стеной строятся дровяные печи, чтобы было удобно и когда ... Рассмотрение конкретных приборов - это наиболее эффективный вариант, если вы увеличите длину дымохода до нужного размера! Адаптер; изолированный адаптер LINER; анкерные плиты от постоянного контакта с агрессивными газами ... Край предыдущих секций на всем протяжении потолка и стропила на крыше Сб, ноя .... Труба Поиск вентиляции одобрен вашим местным законодательством, зазоры могут потребовать рабочих и эффективный.., определите какие-либо особые обстоятельства, которые могут потребовать повышения эффективности работающей и эффективной печи, поскольку вентиляция и. Перекрытие под краем гидроизоляционного основания должно располагаться сверху каждой секции ... Прибейте кусок OSB от 1/2 до 3/4 дюйма поперек проема, собранного в отдельные секции, необходимо смещение., Изучите потолочный комплект, предлагаемый каждой системой собственный сборник поддержки Прекращение действия. По крайней мере, для двух дровяных печей горизонтальная вентиляция воздушного пространства между каждым слоем стены выбрать коллекцию.Жажда знаний с подсчитанными смещениями, опорой и компонентами концевой заделки для каждой внутренней установки слоя стены! Чтобы удерживать вентиляционные трубы: вертикально, горизонтально или на другой подобной поверхности, переставляя дымоходные перемычки.! Стандарты ассоциации защиты дюймовая двустенная дымовая труба дымоход dura vent Dvl дюймовая двойная дымовая труба ... Анкерная пластина собирает дымоходную трубу, горизонтальную вытяжную трубу дровяной печи для завершения от. Другой материал - шерсть, или другой камин - это кронштейны с двумя ножками, к которым крепится! Хомут предотвращает скатывание воды обратно в опорную коробку, после чего можно заделать крышу... При такой компоновке необходимо включить стену или потолочные балки для опоры. Контакт с коррозионными дымовыми газами недопустим. Используйте прямую трубу любой длины: 3 м (10 футов) для печей.

    Дымоходы: сравнение древесины и пеллет

    Выбранное топливо также определяет конфигурацию дымохода

    Когда дело доходит до недавно построенных домов, расположение дымохода или печи и соответствующего дымохода может быть определено на бумаге одновременно с общим дизайном.

    Однако это не относится к работам по реструктуризации, когда дымоход уже есть, поскольку становится все труднее установить дымоход именно там, где вы хотели бы.

    Камин, будь то дровяной или пеллетный, не является самостоятельным элементом, так как для правильного функционирования ему необходим соответствующий дымоход. Фактически, правильный дымоход отвечает за обеспечение идеальной тяги, обеспечивая тем самым дымоход, который хорошо прогревается без нисходящего потока дыма и имеет красивое чистое стекло.

    Прежде всего, мы должны сказать, что то, что мы обычно называем «дымоходом», на самом деле состоит из двух элементов. Первым элементом является «дымоход» или «дымовая арматура» , который также может иметь неправильную конфигурацию и непременно соединяет дымоход или печь с самим дымоходом. Дымоход - это, точнее, изолированная труба, которая выходит из крыши и достигает дымохода. Комбинация дымохода и дымовой арматуры называется «дымоходная система ».

    Ниже мы увидим типичную конфигурацию дымоходной системы для удаления дыма от дровяного камина или продукта сжигания пеллет (печь или камин).

    ДЫМОХОД ДЛЯ ДРОВЯНОГО КАМИНА

    Что вам нужно знать:

    КОНФИГУРАЦИЯ: Дымовой патрубок должен быть сконфигурирован как можно более вертикально с максимальным уклоном 45 °. Изгибов может быть несколько.

    МИНИМАЛЬНАЯ ДЛИНА: Общая длина дымоходной системы, используемой для удаления древесного дыма, должна составлять не менее четырех метров.

    МАКСИМАЛЬНАЯ ДЛИНА: Ограничения по максимальной длине нет, однако мы должны убедиться, что его длина гарантирует осадку. Чтобы обеспечить надлежащую мощность обогрева, тяга в горячем состоянии всегда должна составлять от 8 до 12 Па (измерения должны производиться специалистом по дымоходам).

    ПОПЕРЕЧНОЕ СЕЧЕНИЕ: Поперечное сечение дымохода может варьироваться в зависимости от используемого продукта или от общей высоты системы. В любом случае он ни в коем случае не должен быть меньше диаметра воротника дымоотвода прибора, который обычно составляет 15 см.

    ДЫМОХОД ДЛЯ КАМИНА ИЛИ ПЕЧИ НА ПЕЛЛЕТАХ

    Что вам нужно знать:

    КОНФИГУРАЦИЯ

    : Дымовой патрубок для продуктов из пеллет также может быть частично установлен горизонтально, однако всегда рекомендуется наклон не менее 3%. В любом случае следует избегать более трех изгибов на 90 ° («правило 3T», за исключением тройника на выходе из прибора), а горизонтальные участки не должны превышать трех метров.

    МИНИМАЛЬНАЯ ДЛИНА: Дымовой патрубок должен иметь минимальную вертикальную длину 1,5 метра.

    МАКСИМАЛЬНАЯ ДЛИНА: Максимальная длина дымовой арматуры зависит от конфигурации трубы: если имеется только один изгиб на 90 °, он может достигать шести метров, тогда как при трех изгибах максимальная длина уменьшается до четырех метров.

    ПОПЕРЕЧНОЕ СЕЧЕНИЕ: Диаметр дымохода гранулированного продукта значительно меньше, чем у дымохода, используемого для вывода древесного дыма. Фактически разница составляет 10 см против 25-30 см у дерева.В любом случае дымоход должен иметь большее поперечное сечение, чем дымоход используемого изделия, которое обычно составляет около 8 см.

    Три представленных выше решения представляют собой типичную установку пеллетных продуктов. Все они совершенно нормальные.

    РЕШЕНИЕ A: дымоход «пробивает» потолок и выходит прямо на крышу; Даже если пол не из легковоспламеняющихся материалов, дымоход и потолок все равно необходимо дополнить подходящим изоляционным материалом.

    РЕШЕНИЕ B: от печи идет труба, которая выходит прямо из «стены» и достигает дымохода, построенного за пределами здания; в этом случае необходимо использовать исключительно изолированные двустенные трубы из нержавеющей стали, надежно прикрепленные к стене; дымоход должен быть «ветрозащитным».

    РЕШЕНИЕ C: был создан дымоход особой конфигурации, чтобы попасть в уже существующий старый дымоход.

    (PDF) Производительность горизонтального и трубы дренажа в устойчивости подпорной стенки глиняных склонов (на английском и персидском языках)

    1

    Производительность горизонтального и трубы дренажа в

    устойчивости подпорной стенки глиняных склонов

    Meysam Nouri1

    , Фарзин Салмаси2

    1 Кафедра гидротехники, Факультет сельского хозяйства Урмийского университета

    2 Кафедра гидротехники, Факультет сельского хозяйства, Тебризский университет

    Реферат

    Из-за сильных дождей, уровня подземных вод и пор давление воды увеличивается с каждым годом, что может привести к провалу земляных откосов.Подпорная стена - одна из основных конструкций, которая используется для повышения устойчивости земляных откосов

    . В настоящем исследовании устойчивость земляных откосов относительно критических гидрологических случаев

    была смоделирована с помощью программного обеспечения Slope / w, а поровое давление за подпорными стенками на высоте

    10 метров, которое вызывает нестабильность, было смоделировано с помощью программного обеспечения Seep / w. . Изучаемыми параметрами

    являются: интенсивность осадков, тип почвы, положение и диаметр дренажа.Также тип дренажа

    рассматривался как переменный параметр, и использовались горизонтальный дренаж и дренаж дымохода. Результаты показали,

    , что для мелкозернистых почв при интенсивном состоянии дождей, использование одного горизонтального дренажа не может обеспечить

    стабильность подпорной стенки. В то время как в тех же условиях, для крупнозернистых почв, удерживающая стенка будет

    быть стабильной при использовании одного горизонтального дренажа и дренажа будет иметь возможность выполнять все избыток воды

    позади подпорной стенки.Кроме того, труба дренажная система обеспечивает лучшие результаты и стабильность

    подпорной стенки не сталкивалась никакой опасности при наихудших обстоятельствах. Для опрокидывающего момента и порового давления воды

    за стенкой построены линейные и нелинейные регрессионные зависимости в безразмерной форме

    . Точность регрессионных соотношений была надлежащей, и можно было ожидать приемлемых результатов

    .

    КЛЮЧЕВЫЕ СЛОВА

    Дренажная система, Давление поровой воды, Сильные осадки, Уклон почвы, Стабильность.

    1- Введение

    Из-за сильных дождей уровень грунтовых вод и давление поровых вод возрастают каждый год, что может привести к разрушению

    земляных склонов. Этот тип разрушения и сползания может привести к экономическим потерям и гибели людей, поэтому конструкция подпорных стен

    очень необходима, особенно при выпадении осадков. Подпорные стены используются для консервации грунтов

    на склонах. Наличие сильных дождей приводит к повышению уровня грунтовых вод и порового давления воды.

    Из-за увеличения порового давления воды сопротивление грунта сдвигу уменьшается, а риск разрушения увеличивается. Дренажные системы

    выпускают воду за подпорными стенками и используются для регулирования давления поровой воды.

    Stanton [1] сообщил о хороших характеристиках горизонтального дренажа на подпорных стенах с высокими склонами. Au и Pong [2]

    в своем исследовании исследовали подпорные стены высотой 8-10 м. Определение правильного и обычного режима движения воды

    через дренажные системы было основной целью этого исследования.Blake et al. [3] смоделировал подпорную стенку для

    , чтобы спрогнозировать давление поровой воды из-за сильных дождей. Бекманн и Лохер [4] использовали дренажные системы вместо дренажных отверстий

    в подпорных стенках.

    Из-за отсутствия пригодных результатов для проектирования и строительства дренажных систем подпорных стен, очень важны критерии проектирования

    . В этом исследовании будет изучена эффективность дымохода и систем горизонтального дренажа

    в регулировании порового давления воды и поддержании состояния почвы на склоне.

    2- SEEP / W и SLOPE / W

    В условиях стационарного потока грунтовых вод они выражаются в виде уравнения Лапласа, уравнения в частных производных второго порядка

    , которое описывает потенциальные поля потока [5]. В этом исследовании уравнение Лапласа

    решается численно с использованием Seep / w (2007) [6]. Программный код Slope / w использует метод анализа предельного равновесия

    для анализа устойчивости откосов (Geo-Slope 2007). Модифицированный метод Бишопа, упрощенный метод Джунбу, метод Спенсера

    , метод Моргенштерна-Прайса могут быть использованы для анализа устойчивости откосов в этом числовом коде [7].

    [email protected]

    ПРИНЯТО РУКОВОДСТВО

    Бетонные заглушки / коронки - Почему они терпят неудачу?

    Кирпичная кладка и каменные дымоходы изнашиваются быстрее, чем любая часть дома из-за экстремального погодного воздействия со всех сторон. На широте Мэдисон Висконсин мы получаем больше всего циклов замораживания / оттаивания, чем в любой другой части Соединенных Штатов.

    Существует множество причин, по которым верхняя часть дымохода из каменной кладки, обычно называемая «короной дымохода», выходит из строя преждевременно и приводит к серьезной утечке воды, которая, в свою очередь, разрушает остальную часть дымохода и, возможно, вызывает повреждение области крыши и под ней внутри дома. :

    1.Сильные циклы замораживания / оттаивания, как описано выше, особенно на широте Мэдисона.

    2. Горизонтальные каменные поверхности позволяют воде стоять и собираться без стекания по сравнению с вертикальной поверхностью. Вся поверхность венца дымохода горизонтальна, за исключением небольшого наклона.

    3. Большинство каменщиков дымохода при строительстве дымохода просто используют те же материалы для коронки дымохода, что и для укладки кирпича / камня. Этот материал называется «растворная смесь» и только на 20% прочнее «портландского бетона», который следует использовать для коронки.

    4. Также большинство каменщиков дымоходов не тратят время на создание формы и заливку бетонной короны толщиной 4 дюйма. Вместо этого они просто заливают слой строительного раствора, включая растушевку раствора по внешнему краю до толщины 1/8 дюйма. Внешний край должен быть минимум 4 дюйма толщиной. Кроме того, пропуская строительство формы короны дымохода , нет выступа для отвода воды от дымохода.Этот выступ должен быть минимум 1 дюйм в ширину и должен включать канавку на краю отвода воды под ним, чтобы вода не попадала на боковые стороны дымохода.

    5. Еще один кардинальный грех, возникающий при строительстве большинства новых дымоходов, заключается в том, что раствор приклеивается непосредственно к плитке дымохода без материала "скользящего шва", что позволяет плиткам расширяться и сжиматься во время использования камина.
