Какой должен быть уклон при прокладке канализационной трубы? Уклон трубы на 1 метр.

Основной частью канализационной системы является сеть трубопроводов, которые, как правило, монтируются не горизонтально, а под наклоном, обеспечивая отведение жидких отходов от места сброса самотеком. Чтобы избежать засорение каналов нечистотами, важно знать, какой уклон канализационной трубы устанавливать.

Почему важен уклон канализации?

Канализационные магистрали не укладываются горизонтально. Мало того, согласно требованиям СНиП, система должна иметь уклон канализационной трубы, соответствующий настоящим правилам. Почему градиенту отводится такое важное значение? Чтобы уровнять скорость стока жидких отходов и твердого мелкого мусора.

Большинство мастеров-любителей, занимающихся прокладкой канализации самостоятельно, совершают 2 главные ошибки:

• Устанавливают угол наклона меньше рекомендованного. Отведение отходов происходит медленно, что способствует засорению. Даже сточные конструкции для ванн, по которым движется исключительно вода, со временем засоряются, поскольку на их внутренних стенках откладывается осадок, образующий пробку. Если уложить под низким углом отвод от унитаза, появятся проблемы со смывом и добавится неприятный запах гниения нечистот.
• Уклон канализационной трубы больше рекомендуемого. В этом случае сток жидких отходов происходит быстрее твердых, вследствие чего последние налипают на стенки трубопровода и начинают разлагаться. Это приводит к появлению зловоний и засорению. Канализацию придется чистить ежемесячно.

ПНД трубы в нашем каталоге

Наружная труба ПВХ для канализации

Труба фановая для внутренней канализации

Трубы двухслойные гофрированные

Труба Corex (Корекс), двухслойная

Нормы СНиП имеют рекомендательный характер, но игнорировать их весьма глупо, поскольку все параметры были рассчитаны на основе многолетнего опыта и законов физики.

Правильный уклон

Как определить угол наклона трубопровода? Воспользоваться СНиП, где все значения указаны в виде десятичной дроби: 0. 035, 0.025 и т.п. Дробь указывает на разницу высот между верхним и нижним концом участка трубы, равного 1 м.

Например, 0.035 укажет Вам на то, что верх выше низа на 35 мм.

Большинство трубопроводов обычно превышают длину 1 м. Поэтому для вычисления используют формулу: нужный уклон умножается на общую длину участка трубы. Например, нам нужно проложить магистраль длиной 10 м с уклоном 3.5 см на 1 метр. То есть разница между верхним и нижним концом метрового отрезка составляет 35 мм. Каково конечное значение? 3.5 см умножаем на 10 м. Получаем 35 см, то есть низ 10-метровой трубы будет на 35 см ниже верхнего конца, если провести условный горизонт.

Как уклон зависит от диаметра трубы?

Канализация, независимо от вида прокладки — внутренняя (внутри здания) или внешняя (проложена вне здания), монтируется под уклоном, на угол которого существенно влияет диаметр трубопровода. Чем меньше его значение, тем выше градиент наклона. СНиП рекомендует выбирать уклон канализационной трубы на 1 метр, исходя из таблицы:

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

Соблюдение вышеуказанных параметров гарантирует оптимальную работу канализационной системы. Если выставить рекомендуемый уклон нет возможности, уменьшите его до минимально допустимого значения. В этом случае риск возникновения засора возрастает, но незначительно.

Уклон внутренней канализации

Уклон получился больше положенного: решение проблемы

Не всегда есть возможность обеспечить должный уклон трубопроводу. Причиной может служить сложный рельеф местности либо что-то другое. Как поступить?

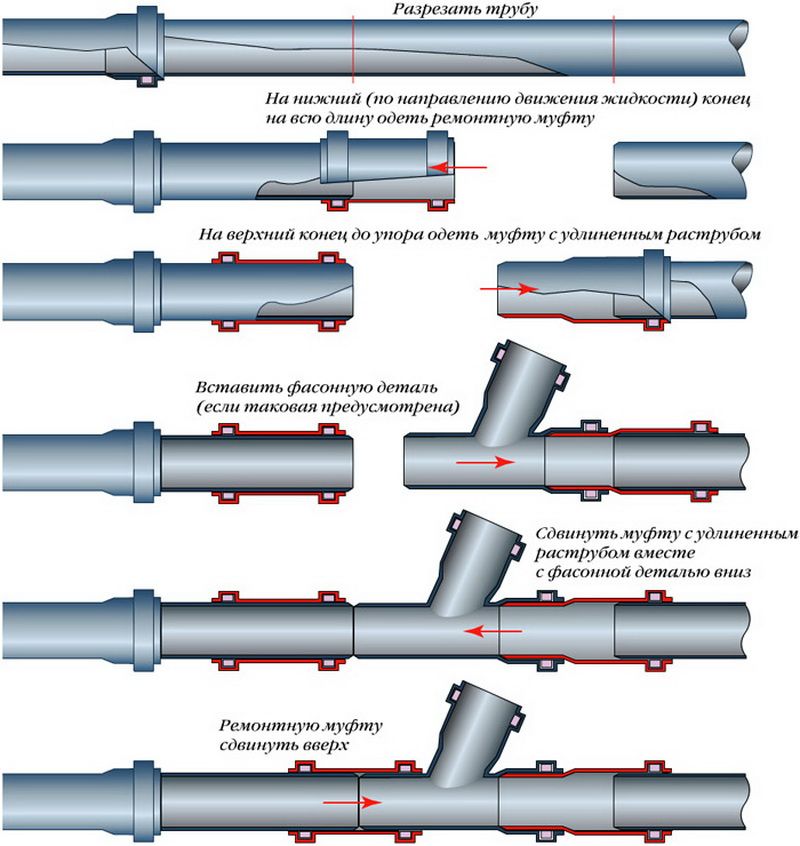

1. Выставляйте трубу так, как возможно, но не превышайте значение перепада на 1 метр более, чем на 15 см. Установите на расстоянии друг от друга тройники вверх отводами, чтобы иметь доступ к системе для чистки. Это относительно бюджетный способ, но потребуется чистить систему чаще обычного, хотя не факт. Если слив воды интенсивный, то проблема может и не возникнуть. Снизить вероятность засорения можно с помощью использования полимерных труб, поскольку налипания грязи на них меньше.
2. Где позволяют условия, прокладывайте трубопровод с рекомендуемым уклоном.
   Затем установите перепадный колодец, сделайте вывод и ведите трубопровод уже под нужным углом. Не исключено, что потребуется несколько колодцев. Этот способ относительно дорогой, но куда надежней.

Как проложить трубопровод с требуемым уклоном?

Чтобы определить, какой уклон канализационной трубы сделать на участке, возьмите уровень. Затем:

• Прочертите на любой вертикальной поверхности линию с нужным уклоном, запомните место нахождения пузырька в колбе. Выставляйте трубы под наклоном, при котором пузырь находится в аналогичном положении.
• Для метрового уровня с одного конца прикрепите подкладку нужной ширины. Этот метод используется на средних участках: на коротких он не работает, а на длинных — крайне неудобен.

Внутренняя канализация

Прокладка магистралей подразумевает установку труб под правильным углом, избежание их провисаний и деформации. Помните, что отводы от разной сантехники должны иметь разный уклон.

Для облегчения монтажа внутренней канализации можно воспользоваться стенами: начертите на них линии под нужным углом и по указанным меткам выставляйте трубу. Не используйте в качестве ориентира пол, он может быть неровным. Возьмите уровень и установите реальный горизонт. От него и отталкивайтесь, чертя вспомогательную линию. Используйте указанную выше формулу и высчитайте перепад, затем нанесите на стену ориентир, задирая дальний конец.

Внешняя канализация

По внешнему участку канализационный трубопровод прокладывается по траншее. Важно сделать трассу с минимальным количеством поворотов и изгибов, поскольку они являются потенциальными участками засорения. В идеале — по прямой. Если это невозможно, используйте тройники в местах, где нужно оборудовать изменение направления магистрали. Труба должна выводится немного выше уровня грунта. Обязательно установите заглушку на тройник.

Дно траншеи делается максимально ровным, чтобы исключить провисание трубы. Копать нужно вглубь на 20 см ниже необходимого уровня, чтобы выложить подушку из песка. На коротком расстоянии и при незначительном уклоне дно можно оставить ровным. Если трубопровод более протяженный и со значительным углом, придется копать траншею под нужным уклоном. Необязательно соблюдать точные значения, нужного градиента можно добиться подсыпкой песка. Из траншеи нужно убрать все камни, корни и т.п. Дно уплотняется, перед монтажом оно должно иметь уплотненное основание.

Уклон канализационной трубы: минимальный, максимальный

В большинстве случаев канализацию делают самотечной. Это значит, что все стоки уходят самостоятельно, под действием гравитационных сил. Но чтобы они двигались, трубы необходимо укладывать не ровно, а с наклоном, причем с определенным.Каким должен быть уклон канализационных труб и будем говорить дальше.

Ровно канализационные трубы укладывать нельзя

Содержание статьи

• 1 Для чего нужен уклон канализационной трубы
• 2 Какой должен быть уклон
  • 2.1 Зависимость от диаметра трубы
  • 2.2 Что делать, если уклон получается больше чем требуется
• 3 Как выдержать требуемый уклон
  • 3.1 Внутренняя канализация
  • 3.2 Наружная канализация

Для чего нужен уклон канализационной трубы

Все наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.

При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:

Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных труб	Нормальный уклон	Наименьший допустимый
50 мм	0,035 (3,5 см)	0,025 (2,5 см)
100 мм	0,02 (2 см)	0,012 (1,2 см)
150 мм	0,01 (1 см)	0,07 (7 мм)
200 мм	0,008 (0,8 см)	0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать.

Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Совет! При монтаже разворачивайте раструбы канализационных против хода потока. Так меньше вероятность получить подтекающие стыки.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Уклон канализационной трубы по СНИП: таблицы, памятка и правила расчета

Устройство сливных коммуникаций только на первый взгляд кажется примитивной задачей, не требующих особых знаний и навыков. На самом деле здесь есть свои тонкости. Самая распространенная ошибка неопытных сантехников – неверно рассчитанный уклон канализационных труб, так называемых «лежаков», при котором сильно снижается эффективность работы системы, а в особо сложных случаях происходит обратный заброс сточных вод.

Содержание статьи

• 1 Уклон канализации на 1 м: СНиП и общие правила
• 2 Табличные данные и расчет
• 3 Заключение
  • 3.1 Похожие статьи

Уклон канализации на 1 м: СНиП и общие правила

В отношении трубопроводов, по которым жидкость (тем более жидкость с твердыми включениями) стекает в централизованную канализацию или септик, действуют определенные правила:

• уменьшение диаметра трубы требует увеличения ее уклона и при этом меньшего процента заполнения;
• если диаметр трубы рассчитан неправильно, то правильно выбранный уклон не спасет ее от засорения и недостаточно быстрого стока отходов;
• увеличение угла наклона труб выше нормального приводит к тому, что вода не успевает смывать органические отложения со стенок, возможно также полное перекрытие зева трубы и срыв водяных затворов.

Таким образом, максимальный и минимальный уклон канализационных труб для самотека (самотечной системы, стока без создания избыточного давления) определяется по таблицам, составленным на основании длительных наблюдений и экспериментов.

При расчетах необходимо учитывать, что, в зависимости от источника справочной информации, угол уклона может даваться в градусах (отклонение осевой линии трубы от горизонтали), миллиметрах на метр длины участка трубопровода или в виде дроби. В последнем случае дробь – это отношение перепада высот на участке трубы к ее длине.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

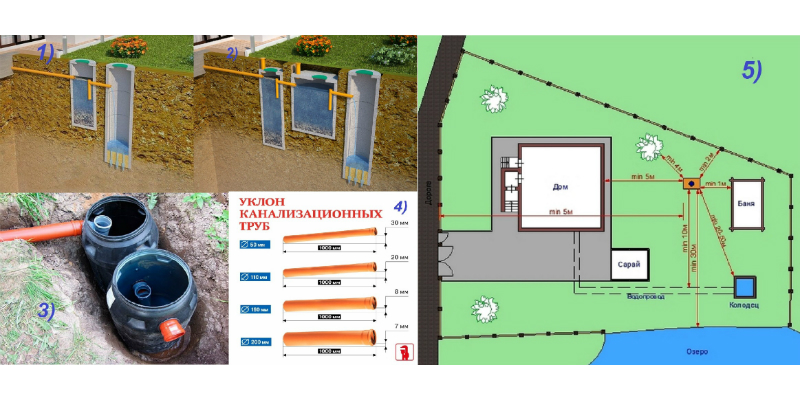

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Заключение

Проектируя канализационную систему в частном доме или квартире, следует не забывать – отказ от соблюдения правил по сохранению правильного уклона трубопроводов приведет к постепенному снижению эффективности системы и необходимости частых ее прочисток.

Объяснение правильного шага на канализационной линии и сливе в доме

Многие люди, кажется, не знают, какой правильный шаг на канализационной линии или в сливе в доме. Термин наклон также часто используется и имеет то же значение, что и шаг. Общепринято, что 1/4″ на фут длины трубы является минимальным для правильного шага на канализационной линии. Более крупные линии, такие как 8-дюймовая труба, фактически требуют меньшего шага из-за большей окружности трубы. Но есть и другие проблемы, связанные с полем, о которых следует помнить.

Участок канализационной линии для здания или дома

Большинство канализационных линий домов в Квинсе, Бруклине, Бронксе и Стейтен-Айленде имеют диаметр 6 дюймов, если только они не предназначены для очень больших зданий или для сброса большого количества дождевой воды. В случае 6-дюймовой канализационной линии минимальный рекомендуемый шаг составляет 1/4 дюйма на фут или около одного фута на пятьдесят футов. Иногда условия поля, такие как препятствия для инженерных сетей или отсутствие свободного поля, не позволяют этого сделать. В большинстве этих случаев, если участок трубы установлен без каких-либо провалов (труба с обратным уклоном), канализационная линия должна по-прежнему хорошо функционировать без необходимости какого-либо обширного обслуживания.

Канализационные линии, проложенные со смолой

Многие люди не понимают, что существует ограничение на максимальное количество смолы в канализационной линии, разрешенное нормами. Управление по охране окружающей среды Нью-Йорка и Департамент строительства Нью-Йорка ограничивают максимально допустимый шаг до 1 фута на каждые 4 фута участка трубы. Ограничение шага предназначено для предотвращения попадания сточных вод с очень высокой скоростью в общественную канализацию и создания помех потоку в общественной канализации. В некоторых случаях это означает, что канализацию дома, выходящую из здания, возможно, придется опустить, чтобы уменьшить разницу высот. В некоторых редких случаях необходимо соорудить стояк на общественной канализации, чтобы уменьшить количество смолы. Стояк представляет собой вертикальное соединение, построенное поверх канализационной системы. Подробнее о подключении канализационных сетей в доме.

Утвержденная Департаментом охраны окружающей среды Нью-Йорка схема стояка

Шаг в канализации дома

Правильный шаг в канале в доме очень похож на линию канализации в доме. Общее правило — 1/4 дюйма шага на фут пробега. Однако в игру вступают некоторые другие проблемы. Чрезмерное количество смолы может привести к тому, что сточные воды в канализации будут течь очень быстро. Возможно, что когда вода очень быстро проходит через сифон или сифон для отдельного сантехнического прибора, это может привести к тому, что вода внутри нижней части сифона будет вытекать, и сифон останется сухим. Сифон без водяного барьера в брюхе сифона может привести к выходу канализационных газов в дом. Рекомендуется использовать законные изгибы, чтобы уменьшить чрезмерный шаг трубы, входящей в канализационный сифон. Другим и более целесообразным вариантом является прокладка дренажной линии с меньшим шагом, чтобы избежать ненужных изгибов.

Уровень помогает обеспечить надлежащий уклон

Три других момента, которые следует учитывать при установке дренажной трубы внутри здания:

1. Все сантехнические приборы должны быть закреплены по отдельности, чтобы после выпускного отверстия дренажа существовал гидрозатвор. приспособление. Двойное запирание любого сантехнического прибора не допускается, и все затворы должны располагаться как можно ближе к сантехническому устройству.
2. Максимальное расстояние по вертикали, которое может пройти дренажная линия от сантехнического прибора до сифона, составляет 48 дюймов. Если установить трубу большей длины, сила сточных вод вызовет вытекание воды из ловушки и устранение водного барьера. Сифон без гидрозатвора позволяет канализационным газам или другим неприятным запахам проникать в здание.
3. Максимальная горизонтальная длина трубы, которую можно проложить от сантехнического прибора до установки сифона, составляет 24″.

Канализационные и дренажные установки

Все любят экономить и даже делать часть работы самостоятельно. Однако имейте в виду следующие моменты. Канализационные и водопроводные трубы предназначены для того, чтобы служить дольше, чем у большинства людей! При правильной установке они практически не требуют технического обслуживания и работают без использования каких-либо механических устройств.

Мы мало задумываемся о сантехнических системах, потому что обычно они работают бесперебойно. Тем не менее, люди продолжают думать, что небольшие знания в области сантехники позволяют им устанавливать водопроводные системы, включая канализационные и дренажные системы. Типичным результатом является то, что работу приходится делать заново, что стоит дороже, чем ее правильное выполнение в первый раз. Кроме того, во время такой установки возникают проблемы с безопасностью и здоровьем, а также последствия после нее.

Сифон дренажной линии

Наличие водопроводной системы, которая не работает должным образом или позволяет канализационным газам или другим вредным газам проникать в наши дома, безусловно, не стоит какой-либо потенциальной экономии. Наши информационные посты предназначены не как руководство, а как полезные инструменты для понимания основных принципов сантехники.

Лицензированные и застрахованные профессиональные сантехники, выполняющие работы, обязательны для долговечной установки сантехники, которая также соответствует требованиям кодекса.

Получите БЕСПЛАТНУЮ консультацию специалиста уже сегодня!

Калькулятор французского дренажа

Создано Кеннетом Аламбра

Отредактировано Войцехом Сас, кандидатом наук и Джеком Боуотером

Последнее обновление: 04 августа 2021 г.

Содержание:

• Что такое французский дренаж? Как работает французский дренаж?
• Как построить французский водосток?
• Как использовать наш калькулятор стоимости французского дренажа
• Использование нашего инструмента в качестве калькулятора стоимости французского дренажа
• Как рассчитать гравий для французского дренажа?
• Пример расчета необходимого гравия для французской дренажной системы
• Часто задаваемые вопросы

Этот французский калькулятор дренажной системы или калькулятор французского дренажного гравия поможет вам определить, сколько гравия вам нужно для французской дренажной системы. Этот калькулятор также определяет сколько дренажных труб и фильтровальной ткани площадь вам нужно для французского водостока. Этот калькулятор также работает как калькулятор стоимости французского дренажа, чтобы помочь вам определить, сколько будет стоить ваш французский дренаж.

В этом калькуляторе вы узнаете, что такое французский водосток , как построить французский водосток, будь то безтрубный французский водосток или слив с французской водосточной трубой. Мы покажем вам различные схемы французских дренажных систем, чтобы помочь вам визуализировать различные французские дренажные системы. Продолжайте читать, чтобы начать учиться.

Что такое французский слив? Как работает французский дренаж?

Французский дренаж представляет собой подземную дренажную систему, состоящую из траншеи, заполненной водопроницаемым объем материалов , таких как гравий или речной камень, с перфорированной трубой на дне траншеи, как показано на рисунке ниже: собираются подземные воды. Сточная вода — это вода, стекающая, скажем, по вашей лужайке во время дождя или из вашего шланга или крана. Когда сточные воды достигают французского водостока, вода просачивается через гравий в трубу через ее отверстия. Затем труба облегчает сток воды в канализацию до водосборник или отвод наподобие магистральной ливневой канализации.

Сток воды во французский дренаж и трубу

С другой стороны, когда вода просачивается в почву, она оседает на уровне, который мы называем уровнем грунтовых вод . Когда уровень грунтовых вод становится слишком высоким (например, из-за большого количества дождей), чтобы достичь нижней части французского водостока и войти в него, сливаясь через тот же выход. Так работает французский дренаж.

Поднимающиеся грунтовые воды во французский водосток.

Как построить французский водосток?

Установка французского дренажа заключается в простом рытье траншеи, укладке перфорированной трубы (по достаточно прямой линии или без смещения) и заполнении оставшейся части траншеи гравием. Не забудьте окружить трубу гравием , чтобы предотвратить забивание перфораций труб почвой или песком. Чтобы избежать засорения, мы можем использовать фильтровальную ткань , такую ​​как геотекстиль и ткань для ландшафтного дизайна, для покрытия траншеи или трубы.

Кроме того, убедитесь, что ваша французская дренажная труба находится на минимальном рекомендованном уклоне или уклоне, чтобы вода не скапливалась внутри трубы. Наклон трубы также может дать вам лучшее представление о глубине французского дренажа. Ниже приведена таблица минимального уклона для типичных французских размеров дренажных труб, представленных на рынке:

Размер трубы	Минимальный рекомендуемый уклон (дюймы на фут)
1 / 8 «- 2 1 / 2 »	0,2500
3–6 дюймов	0,1250
8 дюймов или больше	0,0625

Не забудьте направить отверстия французской дренажной трубы вниз , чтобы вода могла попасть внутрь трубы. Направление отверстий вверх позволит воде попасть в трубу только тогда, когда уровень воды в траншее достигнет верхней части трубы. Мы не хотим, чтобы наша французская дренажная система работала так. Если вы делаете французский водосток без труб, нижняя поверхность траншеи должна быть наклонена к выпускному отверстию.

Как пользоваться нашим французским калькулятором слива

Пользоваться нашим французским калькулятором слива очень просто. Вот шаги, которые вы можете выполнить, чтобы правильно использовать наш инструмент:

1. Выберите, хотите ли вы построить французский слив с дренажной трубой или без дренажной трубы . При выборе Да будет отображаться раздел Сведения о дренажной трубе , а при выборе Нет он будет скрыт.

2. Выберите предпочитаемую фильтровальную ткань. Схема французского дренажа изменится соответствующим образом, чтобы помочь вам визуализировать выбранную вами французскую дренажную систему.

3. Введите глубину, ширину и длину французского дренажа в наш калькулятор французского дренажа. Затем инструмент даст вам объем раскопок, необходимый для вашей французской дренажной системы.

4. Если вы выбрали французский водосток с трубой, следующим шагом будет выбор спецификации трубы и выбор размера трубы , которую вы хотите использовать. Вы можете ввести пользовательское значение наружного диаметра трубы в расширенном режиме , если у вас есть специальный размер трубы. После ввода внешнего диаметра наш инструмент вычисляет цилиндрический объем трубы, который нужно вычесть из объема грунта, чтобы получить объем гравия.

5. Как видите, значение общей длины дренажной трубы уже есть. Наш французский калькулятор дренажа рассчитал это значение на основе рекомендуемого уклона для выбранного размера дренажной трубы. Вы можете проверить и изменить это значение наклона в расширенном режиме .

Прямо сейчас у вас уже должно быть объем и вес щебня и необходимое количество труб . В строительстве мы всегда хотим учитывать непредвиденные обстоятельства в отношении количества закупаемых материалов. Для этого мы включили переменную потери , которая представляет собой процент от объема гравия, который вы можете потратить впустую.

Для веса необходимого гравия мы использовали значение плотности 1680 кг/м 3 или 105 lb/ft 3 , которые также можно редактировать в расширенном режиме , если вы собираетесь использовать другой вид гравия или речной породы.

Использование нашего инструмента в качестве калькулятора стоимости французского дренажа

Стоимость французского дренажа зависит от размера и длины вашей траншеи и выбора материалов, которые вы собираетесь использовать. С помощью нашего инструмента вы также можете узнать, сколько стоит ваша французская канализация, введя либо цену за вес, либо цену за объем гравия, цену за кусок трубы и цену за единицу площади фильтрующей ткани в разделе стоимости нашего Французский сливной калькулятор.

Как рассчитать количество гравия для французского дренажа?

Если вы хотите узнать, как самостоятельно рассчитать гравий для французского водостока, вот формула, которую мы использовали в нашем калькуляторе:

объем гравия = w * d * L t - π * (D o 2 / 4) * L p ,

где,

• объем гравия — Объем необходимого гравия;
• ш — Ширина траншеи;
• d — Глубина траншеи;
• L т — Длина траншеи;
• D o — Наружный диаметр перфорированной трубы; и
• L P — Длина перфорированной трубы, которая равна √ (L T 2 + (L T * S / 12) 2 ) , где S / S / 12) 2 ). минимальный рекомендуемый уклон перфорированной трубы.

Для справки, вот таблица стандартных наружных диаметров для различных размеров труб, используемых в качестве французских дренажей:

Номинальный размер трубы	Наружный диаметр
	Труба ПВХ сортамента 40		SDR35 Канализационный трап из ПВХ
	(в)	(мм)	(внутри)	(мм)
1 / 8 "	0,41	10,29	-	-
1 / 4 "	0,54	13,72	-	-
3 / 8 "	0,68	17. 15	-	-
1 / 2 "	0,84	21,34	-	-
3 / 4 "	1,05	26,67	-	-
1 дюйм	1,32	33,40	-	-
1 1 / 4 "	1,66	42,16	-	-
1 1 / 2 "	1,90	48,26	-	-
2 дюйма	2,38	60,33	-	-
2 1 / 2 "	2,88	73,03	-	-
3 дюйма	3,50	88,90	-	-
3 1 / 2 "	4,00	101,60	-	-
4 дюйма	4,50	114,30	4,22	107,06
5 дюймов	5,56	141,30	-	-
6 дюймов	6,63	168,28	6,28	159,39
8 дюймов	8,63	219,08	8,40	213,36
10 дюймов	10,75	273,05	10,50	266,70
12 дюймов	12,75	323,85	12,50	317,50
14 дюймов	14. 00	355,60	-	-
15 дюймов	-	-	15.30	388,60
16 дюймов	16.00	406,40	-	-
18 дюймов	18.00	457,20	18,70	475,00
20 дюймов	20.00	508,00	-	-
21 дюйм	-	-	22. 05	560,00
24 дюйма	24.00	609,60	24,80	630,00
27 дюймов	-	-	27,95	710,00
30 дюймов	30.00	762,00	32,00	812,80
36 дюймов	36,00	914,40	38,30	972,80
42 дюйма	42,00	1066,80	44,50	1130. 30
48 дюймов	48,00	1219.20	50,80	1290,30

Пример расчета необходимого гравия для французской дренажной системы

Допустим, мы хотим встроить перфорированную трубу Schedule-40 с внешним диаметром 4,5 дюйма (0,375 фута) в 10 дюймов (0,8333 фута) ) широкий , 1 фут глубиной и 20-футовая траншея для французского водостока. Давайте попробуем выяснить, сколько гравия и труб нам потребуется. Сначала рассчитаем длину трубы, которую нам нужно использовать:

L P = √ (L T 2 + (L T * S / 12) 2 )

L P = √ (20 FT) 9999999999999999999 гг. 20 ft * 0,125 / 12) 2 )

L p = 20,001 ft ≈ 20 ft

Так как уклон невелик, то длина трубы примерно равна нашей траншеи. Теперь, когда у нас есть значение L p , давайте вычислим необходимый объем гравия:

объем гравия = w * d * L t - π * (D o 2 / 4) * L p

объем гравия = 1 фут 3 π 2 фут 3 0,83 * ((0,375 футов) 2 /4) * 20 футов

Объем гравия = 14,458 футов 3 ≈ 14,5 футов 3

, чтобы узнать, как многие -перфорированные пип. Установка дренажа, просто разделите L p на доступную длину трубы, которую вы можете получить. Округлите значение в большую сторону, чтобы не было недостатка в трубе.

Для фильтрующей ткани шириной определите периметр, который необходимо покрыть, и желаемое нахлест. Умножив эту ширину на длину траншеи, вы получите общее количество фильтровальной ткани площадью , необходимое для вашего проекта.

Часто задаваемые вопросы

Как сделать французский слив?

1. Выкопайте траншею достаточной ширины для вашей перфорированной трубы.
2. Выстелите траншею фильтровальной тканью , чтобы ил и песок не забивали перфорацию трубы.
3. Положите трубу на дно траншеи.
4. Насыпьте гравий в траншею, чтобы закрыть трубу. Удерживайте трубу на месте, так как гравий может перемещать ее.
5. Вы можете покрыть гравий дерном в тон газона или оставить все как есть.

Как узнать, работает ли французский слив?

Распылите или налейте немного воды на французский слив и подождите, пока вода не потечет на выходе, чтобы проверить, работает ли французский слив. Каждый французский водосток должен иметь выход, куда будет поступать вода, протекающая через него. Если ваш французский слив собирает воду с подъездной дорожки, вы можете проверить выход после мойки автомобиля.

Почему его называют французским сливом?

Мы называем это «французским дренажом» в честь Генри Флэгга Френча , юриста из Массачусетса, который популяризировал его в своей книге под названием Farm Drainage . Это не имеет ничего общего с Францией, как может показаться на первый взгляд, например, как картофель фри тоже не родом из Франции.

Что делает французский дренаж? №

Французский дренаж облегчает сток воды через почву. Без французского дренажа (или любого дренажа, если на то пошло) вода в затопленной зоне может оставаться там в течение нескольких дней и даже недель. При правильно работающем французском сливе сточная вода может легко просачиваться во французский дренажный патрубок и попадать прямо в выпускное отверстие.

Сколько гравия мне нужно на фут французского водостока?

Вам потребуется около 0,72 кубических фута гравия на фут длины французского дренажа для типичной французской дренажной трубы шириной 10 дюймов и глубиной 12 дюймов, если вы используете дренажную трубу 4 дюйма. С другой стороны, вам потребуется около 0,6 кубических футов гравия, если вы используете дренажную трубу 6 дюймов. трубка.

Kenneth Alambra

Детали французского дренажа

С перфорированной дренажной трубой?

С тканевым фильтром?

Ширина траншеи (w)

Глубина траншеи (d)

Длина траншеи (L)

Объем траншеи

Детали дренажной трубы

Опция трубы

Размер трубы

ГВАВЕЛ ТЕРИМАЯ

ГОВЕЛ ДЕЙСТВИТЕЛЬНО

ОТДЕЛОВАНИЯ

Общая объем гравия

Вес гравия Требуется

Трудные трубы

Общая длина дренажа

Стандартная длина трубы

Квансы нужны трубы

трубы

Стоимость необходимых материалов

Цена за единицу объема гравия

Цена за единицу веса гравия

Стоимость щебня

$

Цена за штуку труб

$/труба

Стоимость труб

$

Посмотреть 46 похожих калькуляторов строительных материалов PDH для профессиональных инженеров. ПДХ Инжиниринг.

"Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

."





Рассел Бейли, ЧП

Нью-Йорк

"Это укрепило мои текущие знания и научило меня нескольким новым

вещам в дополнение к новым источникам

информации."



Стивен Дедак, ЧП

Нью-Джерси

"Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечать на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо."

Blair Hayward, P.E.

Альберта, Канада

"Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам имя вашей компании

другим сотрудникам». 1296

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком с деталями аварии в Канзасе

Hyatt».

Майкл Морган, ЧП

Техас

"Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

Информативный и полезный

В моей работе. "

Уильям Сенкевич, P.E.

Флорида

" У вас есть A. Вы

- лучшее, что я нашел ».

Рассел Смит, стр. PDH, дав время на просмотр

материал". В действительности,

человек изучает больше

от неудач. »

Джон Скондры, P.E.

Pennsylvania

992

92

92

92

92

2

. учеба является эффективным

способ обучения. "

Джек Лундберг, P.E.

Висконсин

" I Am Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Im Amp. i.e., allowing the

student to review the course

material before paying and

receiving the quiz."

Arvin Swanger, P.E.

Virginia

"Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился и

получил огромное удовольствие."





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и прохождения онлайн-курсов

».

Уильям Валериоти, ЧП

Техас

"Этот материал во многом оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном хорошо иллюстрировали

обсуждаемые темы."



Майкл Райан, ЧП

Пенсильвания

"Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь."







Джеральд Нотт, ЧП

Нью -Джерси

»Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было

Информативный, полезный и экономичный.

I Delivery Rekeary и Economical. все инженеры».

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, and are

not based on some obscure section

of the laws that don't apply

to "normal" practice."

Mark Kanonik, P. E.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы вернуться к своему медицинскому устройству

организации."1296

Теннесси

«Материал курса был хорошего содержания, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

«Это был очень приятный опыт.1296

использование. Большое спасибо. "

Патриция Адамс, P.E.

Канзас

" Отличный способ достижения непрерывного образования PE в рамках лицензиата.

Нью-Джерси

«Должен признаться, я многому научился. Полезно распечатать викторину по телефону

9.0002 просмотр текстового материала. I

also appreciated viewing the

actual cases provided."

Jacquelyn Brooks, P. E.

Florida

"The document Common ADA Errors in Facilities Design is very useful. Тест

требовал исследований в документе

, но ответов было

легко доступен."

Гарольд Катлер, ЧП

Массачусетс

"Это было эффективное использование моего времени. Спасибо за различные выборы

в дорожно -транспортном средстве, которые мне нужно

, чтобы выполнить требования

Сертификация PTOE.

Joseph Gilroy, P.E.

Joseph GilRoy, P.E.

.6

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр».





Ричард Роудс, ЧП

Мэриленд

"Защитное заземление многому меня научило. Пока что все курсы, которые я прошел, были великолепны.



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

. "

Деннис Мейер, ЧП

Айдахо

"Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

инженеров для получения единиц PDH

в любое время. Очень удобно". Будучи матерью на полную ставку двоих детей, у меня не так много

Время, чтобы исследовать, откуда до

.1296

"Это было очень информативным и образовательным. Легко , чтобы понять с иллюстрациями

и графики; определенно 9000 9000

. теории».

Виктор Окампо, P.Eng.

Альберта, Канада

"Хороший обзор принципов полупроводников. Мне понравилось проходить курс в 9 лет.1296

Мой собственный темп во время моего Утренний

Коммутирование

. загрузите документы и пройдите тест

. Я бы очень рекомендовал бы

всем нуждающимся

CE units."

 Mark Hardcastle, P.E.

Missouri

"Very good selection of topics in numerous fields of engineering."







Randall Dreiling , P.E.

Миссури

«Я заново выучил то, что забыл. Я также рад помочь финансово

на Ваше промо -электронное письмо , которое

снижение Цена

на 40%. разумная цена. Я буду пользоваться вашими услугами в будущем».1295 «Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила штата Нью-Мексико

».



Брун Гильберт, ЧП

Калифорния

"Мне очень понравились занятия. Они стоили времени и усилий."







Дэвид Рейнольдс, ЧП

Канзас

"Очень доволен качеством тестовых документов. Воспользуюсь сертификатом CEDengineerng

, если потребуется дополнительная сертификация

."



Томас Каппеллин, ЧП

Иллинойс

"У меня истек срок действия курса, но вы все же выполнили обязательство и

дали мне то, за что я заплатил - очень

ценю!"



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженеров».





Майк Зайдл, ЧП

Небраска

"Учебный курс был по разумной цене, материал был

хорошо структурирован. "





Глен Шварц, ЧП

Нью-Джерси

«Вопросы подходили для уроков, а материал урока

является хорошим справочным материалом

для дизайна дерева».



Брайан Адамс, ЧП

Миннесота

«Отлично, и мы смогли получить полезные рекомендации с помощью простого телефонного звонка».







Роберт Велнер, ЧП

Нью -Йорк

"Я имел большой опыт работы с прибрежным строительством - проектирование

.



Денис Солано, ЧП

Флорида

"Очень понятный, хорошо организованный веб-сайт. Материал курса этики штата Нью-Джерси был очень

хорошо приготовлено. Мне нравится возможность загрузить учебный материал до

Обзор, где бы ни был и

. Сохраняйте широкий выбор тем на выбор».







Уильям Бараттино, ЧП

Вирджиния

"Процесс прямой, никакой чепухи. Хороший опыт."







Тайрон Бааш, ЧП

Иллинойс

"Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

и всеобъемлющий. "

Майкл Тобин, P.E.

Arizona

" Это мой второй курс, и я полюбил то, что послужил мне, что 9000 "

9000 9000 9000"

моя линия

работы. Я обязательно воспользуюсь этим сайтом снова."







Анджела Уотсон, ЧП

Монтана

"Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата."







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

"Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест."





Алекс Млсна, ЧП

Индиана

"Я оценил количество информации, предоставленной для класса. Я знаю

Это вся информация, которую я могу

Использование в реальных жизненных ситуациях ».

South Dakota Deringer, P.E.

South Dakota 9000 9000

South Dakota 99999999992929292929292929292929292929292929292 9000

.

курс."5 Нью-Джерси

"Веб-сайт прост в использовании, вы можете скачать материал для изучения, затем вернуться

и пройти тест. Очень

удобно

5

5 и на моем

96

96 Расписание . "

Майкл Гладд, ЧП

Грузия

"Спасибо за хорошие курсы на протяжении многих лет."







Деннис Фундзак, ЧП

Огайо

"Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали этот процесс простым."



Фред Шайбе, ЧП

Висконсин

"Положительный опыт. Быстро нашел подходящий мне курс и закончил его

Один час PDH в

Один час. "

Стив Торкильдсон, P.E.

Южная Каролина

" I LILED. и пригодность, до

наличие для оплаты

материала."

Richard Wymelenberg, P.E.1295 Maryland

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками».
