10.5. Отметку пола машинных залов заглубленных насосных станций следует определять исходя из установки насосов большей производительности или габаритов с учетом 10.3.
В насосных станциях III категории допускается установка на всасывающем трубопроводе приемных клапанов диаметром до 200 мм.
10.6. Количество всасывающих линий к насосной станции независимо от числа и групп установленных насосов, включая пожарные, должно быть не менее двух.
При выключении одной линии остальные должны быть рассчитаны на пропуск полного расчетного расхода для насосных станций I и II категорий и 70% расчетного расхода для III категории.
Устройство одной всасывающей линии допускается для насосных станций III категории.
10.7. Количество напорных линий от насосных станций I и II категорий должно быть не менее двух. Для насосных станций III категории допускается устройство одной напорной линии.
10.8. Трубопроводная обвязка и размещение запорной арматуры на всасывающих и напорных трубопроводах должны обеспечивать возможность:
забора воды из любой из всасывающих линий при отключении любой из них каждым насосом;
замены или ремонта любого из насосов, обратных клапанов и основной запорной арматуры, а также проверки характеристики насосов без нарушения требований 10.4 по обеспеченности подачи воды;
подачи воды в каждую из напорных линий от каждого из насосов при отключении одной из всасывающих линий.
10.9. Напорная линия каждого насоса должна быть оборудована запорной арматурой и, как правило, обратным клапаном, устанавливаемым между насосом и запорной арматурой.
В случае возможного возникновения гидравлического удара при остановке насоса, обратные клапаны должны иметь устройства, предотвращающие их быстрое закрытие («захлопывание»).
При установке монтажных вставок их следует размещать между запорной арматурой и обратным клапаном.
На всасывающих линиях каждого насоса запорную арматуру следует устанавливать у насосов, расположенных под заливом или присоединенных к общему всасывающему коллектору.
10.10. Диаметр труб, фасонных частей и арматуры следует принимать на основании технико-экономического расчета исходя из скоростей движения воды в пределах, указанных в таблице 24.
Таблица 24
Рекомендуемые скорости движения воды
во всасывающих и напорных линиях
Диаметр труб, мм Скорости движения воды в трубопроводах насосных
станций, м/с
всасывающие напорные
До 250 0,6 — 1 0,8 — 2
Св. 250 до 800 0,8 — 1,5 1 — 3
Св. 800 1,2 — 2 1,5 — 4
10.11. Размеры машинного зала насосной станции следует определять с учетом требований раздела 13.
10.12. Для уменьшения габаритов станции в плане допускается устанавливать насосы с правым и левым вращением вала, при этом рабочее колесо должно вращаться только в одном направлении.
10.13. Всасывающие и напорные коллекторы с запорной арматурой следует располагать в здании насосной станции.
10.14. Трубопроводы в насосных станциях, а также всасывающие линии за пределами машинного зала, как правило, следует выполнять из стальных труб на сварке с применением фланцев для присоединения к арматуре и насосам.
При этом необходимо предусматривать их крепление, обеспечивающее предотвращение опирания труб на насосы и взаимной передачи вибрации от насосов и узлов трубопроводов.
10.15. Конструкция и габариты приемных емкостей станций должны обеспечивать предотвращение условий образования в потоке перекачиваемой жидкости завихрений (турбулентности). Это может быть обеспечено заглублением всасывающего патрубка на два его диаметра относительно минимального уровня жидкости, но более чем на величину требуемого кавитационного запаса, устанавливаемого производителем насоса, а также расстоянием от створа всасывающего патрубка до ввода жидкости, до решеток, до сит и т.п. — не менее пяти диаметров патрубка. При параллельной работе групп насосов с подачей каждого агрегата более 315 л/с следует предусматривать потоконаправляющие стенки между насосами.
Диаметр всасывающего трубопровода, как правило, больше всасывающего патрубка насоса. Переходы для горизонтально расположенных всасывающих трубопроводов должны быть эксцентричными с прямой верхней частью во избежание образования в них воздушных полей. Всасывающий трубопровод должен иметь непрерывный подъем к насосу не менее 0,005.
Расстояние от всасывающего патрубка насоса до ближайшего фитинга (отвода, арматуры и т.д.) должно быть не менее пяти диаметров трубы.
10.16. В заглубленных и полузаглубленных насосных станциях должны быть предусмотрены мероприятия против возможного затопления агрегатов при аварии в пределах машинного зала на самом крупном по производительности насосе, а также запорной арматуре или трубопроводе путем: расположения электродвигателей насосов на высоте не менее 0,5 м от пола машинного зала; самотечного выпуска аварийного количества воды в канализацию или на поверхность земли с установкой клапана или задвижки, откачки воды из приямка основными насосами производственного назначения.
При необходимости установки аварийных насосов производительность их следует определять из условия откачки воды из машинного зала при ее слое 0,5 м и более 2 ч и предусматривать один резервный агрегат.
Примечание. При установке в машинном зале погружных (герметичных) насосов в «сухом» исполнении условие высоты подъема фундамента над полом не обязательно.
10.17. Полы и каналы в машинном зале следует предусматривать с уклоном к сборному приямку.
На фундаментах под насосы следует предусматривать бортики, желобки и трубки для отвода воды.
При невозможности самотечного отвода воды из приямка следует предусматривать дренажные насосы.
10.18. В заглубленных насосных станциях, работающих в автоматическом режиме, при заглублении машинного зала 20 и более, а также в насосных станциях с постоянным персоналом при заглублении более 15-ти, следует предусматривать устройство пассажирского лифта.
10.19. В насосной станции независимо от степени ее автоматизации следует предусматривать санитарный узел (унитаз и раковину), помещение и шкафчик для хранения одежды эксплуатационного персонала (дежурной ремонтной бригады).
При расположении насосной станции на расстоянии не более 30 м от производственных зданий, имеющих санитарно-бытовые помещения, санитарный узел допускается не предусматривать.
В насосных станциях над водозаборными скважинами санитарный узел предусматривать не следует. Для насосной станции, расположенной вне населенного пункта или объекта, допускается устройство выгреба.
10.20. В отдельно расположенной насосной станции для производства мелкого ремонта следует предусматривать установку верстака.
10.21. В насосных станциях с двигателями внутреннего сгорания допускается размещать расходные емкости с жидким топливом (бензина до 250 л, дизельного топлива 500 л) в помещениях, отделенных от машинного зала несгораемыми конструкциями с пределом огнестойкости не менее 2 ч.
10.22. В насосных станциях должна быть предусмотрена установка контрольно-измерительной аппаратуры в соответствии с указаниями разделе 14.
11. Водоводы, водопроводные сети и сооружения на них
11.1. Количество линий водоводов следует принимать с учетом категории обеспеченности подачи воды системы водоснабжения и очередности строительства.
11.2. При прокладке водоводов в две и более линий необходимость устройства переключений между ними следует определять в зависимости от количества независимых водозаборных сооружений или линий водоводов, подающих воду потребителю, при этом в случае отключения одного водовода или его участка общую подачу воды объекту на хозяйственно-питьевые нужды допускается снижать на 30% от расчетного расхода, на производственные нужды — по аварийному графику, на пожарные нужды — согласно требованиям Регламента пожарной безопасности.
11.3. При прокладке водовода в одну линию и подаче воды от одного источника должен быть предусмотрен объем воды на время ликвидации аварии на водоводе в соответствии с 11.5. При подаче воды от нескольких источников аварийный объем воды может быть уменьшен при условии выполнения требований 11.2.
11.4. Расчетное время ликвидации аварии на трубопроводах систем водоснабжения I категории следует принимать согласно таблице 25. Для систем водоснабжения II и III категорий указанное в таблице время следует увеличивать соответственно в 1,25 и в 1,5 раза.
Таблица 25
Расчетное время ликвидации аварий на трубопроводах
различного диаметра и заложения
Диаметр труб, мм Расчетное время ликвидации аварий на трубопроводах,
ч, при глубине заложения труб, м
до 2 более 2
До 400 8 12
Св. 400 до 1000 12 18
Св. 1000 18 24
Примечания. 1. В зависимости от материала и диаметра труб,
особенностей трассы водоводов, условий прокладки труб, наличия дорог,
транспортных средств и средств ликвидации аварий указанное время может
быть изменено, но должно приниматься не менее 6 ч.
2. Допускается увеличивать время ликвидации аварии при условии, что
длительность перерывов подачи воды и снижения ее подачи не будет
превосходить пределов, указанных в 7.4.
3. При необходимости дезинфекции трубопроводов после ликвидации
аварии указанное в таблице время следует увеличивать на 12 ч.
4. Время ликвидации аварии, указанное в таблице, включает и время
локализации аварии, т.е. отключение аварийного участка от остальной
сети. Для систем I, II, III категорий это время не должно превышать,
соответственно, 1 ч, 1,25 ч и 1,5 ч после обнаружения аварии.
11.5. Водопроводные сети должны быть кольцевыми. Тупиковые линии водопроводов допускается применять:
для подачи воды на производственные нужды — при допустимости перерыва в водоснабжении на время ликвидации аварии;
для подачи воды на хозяйственно-питьевые нужды — при диаметре труб не свыше 100 мм;
для подачи воды на противопожарные или на хозяйственно-противопожарные нужды независимо от расхода воды на пожаротушение — при длине линий не свыше 200 м.
Кольцевание наружных водопроводных сетей внутренними водопроводными сетями зданий и сооружений не допускается.
Примечание. В населенных пунктах с числом жителей до 5 тыс. чел. и расходом воды на пожаротушение до 10 л/с или при количестве внутренних пожарных кранов в здании до 12 допускаются тупиковые линии длиной более 200 м, при условии устройства противопожарных резервуаров или водоемов, водонапорной башни или контррезервуара в конце тупика.
11.6. При выключении одного участка (между расчетными узлами) суммарная подача воды на хозяйственно-питьевые нужды по остальным линиям должна быть не менее 70% расчетного расхода, а подача воды к наиболее неблагоприятно расположенным местам водоотбора — не менее 25% расчетного расхода воды, при этом свободный напор должен быть не менее 10 м.
11.7. Устройство сопроводительных линий для присоединения попутных потребителей допускается при диаметре магистральных линий и водоводов 800 мм и более и транзитном расходе не менее 80% суммарного расхода; для меньши
www.seogan.ru
Уклон канализации на 1 метр СНИП С каким уклоном прокладывать трубы канализации? Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов. КАК ПОДОБРАТЬ УГОЛ Существует несколько позиций, которыми руководствуются домашние мастера: 1. Сделать угол как можно более острым; 2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков; 3. Создавать наклон согласно правилам и ГОСТам. На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года. Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам. Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы. Зачем нужен уклон: При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении; Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы; Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона. Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы. КАК ВЫБРАТЬ УКЛОН Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило: Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см. Также у чугунной, пластиковой или асбестоцементной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить наполненность можно при помощи формулы: ВЫСОТА УРОВНЯ СТОКОВ / ДИАМЕТР ТРУБОПРОВОДА Максимальный уровень наполненности – 1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. Это коэффициент, часто его принимают 0,5 – как определение половины трубной полости. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок), и её угла по отношению к септику. Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Профессионалы говорят, что 0,7 м/с позволяют отходам быстро проходить мимо стенок, при этом не прилипая. Следователь, правильный расчет выглядит так: 0,5 / 110 = 0,04 – это уровень наполненности 0,5 ≤ 0,7 / 0,042 = 0,5 ≤ 43,75 – расчет верен. Последняя формула является проверочной. Первая цифра – это коэффициент наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность. Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры. Следователь на метр будет использовать больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный. В большинстве случаев этот допустимый размер напорной трубы меньше на 0,02 – 0,01 мм. Согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил: Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном. Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника. Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.
Серия видеоуроков по частному дому Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение Водоснабжение Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п. Конструктор водоснабжения и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя Отопление Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Регуляторы тепла Комнатный термостат — принцип работы Смесительный узел Что такое смесительный узел? Виды смесительных узлов для отопления Характеристики и параметры систем Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация? Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! Гидравлические смыслы, понятия и расчет цепей систем отопления Коэффициент затекания в однотрубной системе отопления Видео Отопление Автоматическое управление температурой Простая подпитка системы отопления Теплотехника. Ограждающие конструкции. Теплый водяной пол Насосно смесительный узел Combimix Почему нужно выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола — что выбрать? Теплый водяной пол – теория, достоинства и недостатки Укладка теплого водяного пола — теория и правила Теплые полы в деревянном доме. Сухой теплый пол. Пирог теплого водяного пола – теория и расчет Новость сантехникам и инженерам Сантехники Вы все еще занимаетесь халтурой? Первые итоги разработки новой программы с реалистичной трехмерной графикой Программа теплового расчета. Второй итог разработки Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции Итоги разработки новой программы по гидравлическому расчету Нормативные документы Нормативные требования при проектировании котельных Сокращенные обозначения Термины и определения Цоколь, подвал, этаж Котельные Документальное водоснабжение Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования, предъявляемые к качеству воды Сборник вопросов Можно ли разместить газовую котельную в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как подразделяются котельные по месту их размещения? Личные опыты гидравлики и теплотехники Вступление и знакомство. Часть 1 Гидравлическое сопротивление термостатического клапана Гидравлическое сопротивление колбы — фильтра Видеокурс Скачать курс Инженерно-Технические расчеты бесплатно! Программы для расчетов Technotronic8 — Программа по гидравлическим и тепловым расчетам Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве Полезные материалы Полезная литература Гидростатика и гидродинамика Задачи по гидравлическому расчету Потеря напора по прямому участку трубы Как потери напора влияют на расход? Разное Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома Политика конфиденциальности |
infosantehnik.ru
Общие сведения о внутреннем водопроводе
По назначению внутренний водопровод подразделяется на хозяйственно-питьевой и противопожарный.
Внутренний хозяйственно-питьевой водопровод устраивают во всех жилых зданиях, имеющих канализацию. В жилых зданиях можно устраивать объединенный хозяйственно-питьевой и противопожарный водопровод или два раздельных водопровода. Внутренняя сеть трубопроводов разделяется на магистральные трубопроводы, стояки и подводки. Магистральные трубопроводы внутреннего водопровода, проложенные внизу или вверху здания, служат разводящими линиями для подачи воды к нужным участкам трубопровода или стоякам. Стояки — вертикальные участки разводящего трубопровода, по которым вода подается в подводки к санитарным приборам.
Магистральные трубопроводы прокладывают с уклоном. Уклон необходим для выпуска воздуха при заполнении труб водой и спуска воды при опорожнении линий. Уклон выражает отношение превышения начальной точки над конечной точкой трубопровода на единицу длины, то есть i = h/L, где h — превышение (разница высот) начальной точки над конечной точкой участка трубопровода, мм; L — длина этого участка, мм. Например, на участке длиной 2 м и величиной превышения 10 мм уклон равен i=10/2000=0,005.

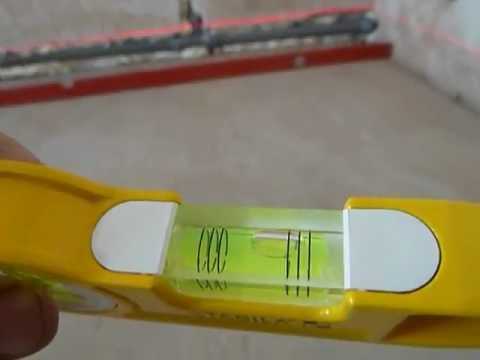

Уклон трубопроводов размечают с помощью рейки, уровня и шнура. Для этого выбирают какую-либо точку оси прокладываемого трубопровода. От этой точки с использованием рейки и уровня прокладывают горизонтальную линию и натягивают по ней шнур. Затем на расстоянии от этой точки, например 2 м, откладывают от горизонтальной линии вверх или вниз по направлению уклона требуемую по заданному уклону высоту и находят вторую точку оси трубопровода. При уклоне, например 0,003, это расстояние составляет 3×2=6 мм. По полученным двум точкам натягивают шнур и размечают ось прокладываемого трубопровода. Таким же способом размечают оси подводок ко всем приборам.
Сети внутреннего водопровода прокладывают в помещениях, температура воздуха в которых зимой выше 2°С. В том случае, если трубопровод прокладывают в помещениях с температурой воздуха ниже 2°С, необходимо предусматривать мероприятия, предохраняющие трубы от замерзания в них воды. Внутренний водопровод на объекте строительства монтируют в определенной последовательности: в первую очередь укладывают магистральный трубопровод, затем устанавливают стояки и прокладывают подводки к водоразборным точкам. Магистральные трубопроводы прокладывают в первом этаже преимущественно в подпольных каналах, а в подвалах — над полом. В системах водопровода с верхней разводкой трубы прокладывают под потолком верхнего этажа.
При зонном водоснабжении каждая зона имеет свои магистральные линии, которые обычно прокладываются в технических этажах. Классическая прокладка магистральных и разводящих сетей водопровода внутри зданий должна предусматриваться, как правило, открытой. При применении полимерных труб рекомендуется скрытая прокладка труб в бороздах стен и полов.
ostroykevse.com
Уклон наружной канализации расчет для канализационных труб
Укладка канализационных труб — это работа для профессионалов требующая правильно установить уклон наружной канализации, но можно монтировать своими силами в менее обширных системах около дома.
Трубы должны слегка наклоняться вниз, чтобы нормально сливаться. Стандартный уклон составляет от 0,02 до 0,07 м на квадратный метр. Для правильной работы канализации необходим точный расчет уклона линии. Труба, которая недостаточно наклонена, не будет сливать. Труба, которая наклонена слишком сильно, будет сливать только жидкость, а не твердые частицы. Если устанавливаете дренажную трубу, простой способ выяснить уклон наружной канализации – обратиться к стандартам СНиП.
Как рассчитать наклон внешней подземной трубы
Канализационные сети должны иметь глубину, достаточную для того, чтобы обеспечить сооружение водопроводных конструкций глубиной не менее 2,74 м (от поверхности земли до поверхности труб).
Люки должны быть установлены в конце каждой канализации при каждом изменении в размере, градуировке или выравнивании линии на всех перекрестках. Максимально допустимый интервал между люками для всех коллекторов диаметром менее 1200 мм составляет 150 метров.
Трубные материалы: утвержденные материалы для строительства трубопроводов канализационных сетей — это неармированные бетонные трубы, железобетонная труба и из ПВХ (поливинилхлорида).
Если планируете использовать какое-либо из этих решений, вам нужно знать, как рассчитать уклон сливного трубопровода.
Все надземные и подземные горизонтальные канализационные трубы должны быть уложены надлежащим уклоном.
Уклон от 1 до 40 на отрезке трубы от 10 в 30 метра обычно дают достаточные скорости потока.
Уклон 1 в 80 подходит для начальных расчетных схем и в случаях исключений.
Если уклон недостаточно крут, т. е меньше 10 в 30, тогда труба может блокироваться: твердые частицы замедляются и становятся скрученными засорами.
Падение трубы может быть определено как вертикальное количество, на которое труба падает на расстояние. Расстояние может быть между участками трубы или между люками.
Уклон наружной канализации может быть определен как падение, деленное на расстояние, формула:
Уклон = ПАДЕНИЕ / РАССТОЯНИЕ
Например, 24-метровая секция дренажной трубы имеет падение 0,30 м, вычисляем уклон:
Уклон = 0,30 / 24 = 0,0125
Это можно преобразовать в уклон, записанный как отношение 1: некоторое число.
Уклон = 1 / 0,0125 = 80 = 1 в 80
Вышеприведенная формула может быть перегруппирована для нахождения расстояния, если известен уклон:
Длина = уклон X расстояние
Например, рассчитаем падение в 50-метровой секции трубопровода для грязной воды, если уклон должен быть 1 в 80.
Уклон 1 в 80 преобразуется в число вместо отношения: 1/80 = 0,0125
Падение = 0,0125 х 50
Падение = 0,625 метра или 625 мм.
Минимальные канализационные уклоны устанавливаются для обеспечения минимальной скорости очистки (обычно 0,2 или 0,5 метра в секунду) при полном потоке. Физика гидравлического течения такова, что труба с уклоном будет переносить поток под действием силы тяжести, наполовину заполненной, с той же скоростью, что и полная.
В ГОСТ приведены расчетные минимальные склоны канализации, обеспечивающие скорость 0,6 метра в секунду, предполагая шероховатость равную 0,013. Для труб большего диаметра могут быть выбраны не только минимальные скорости очистки (такие как допуски на конструкцию и возможное просачивание грунта), но и минимальный выбор уклона.
Канализационные сети должны быть достаточного размера, чтобы передавать потоки стоков, плюс общий надбавок для притока и инфильтрации, плюс надбавка за приток люков в местах провисания. Внутренний диаметр канализационных труб должен составлять не менее 200 мм.
Общая сумма притока/инфильтрации: общий расход 0,28 литра в секунду / га должен использоваться для обеспечения притока осадков погоды в люки, не расположенные в местах провисания.
Учет притока для люков в местах с отходами важен: для люков, расположенных в зонах прогиба, где происходит осаждение, или низких площадей, подлежащих затоплению, для каждого люка должно быть предусмотрено приток вместимостью 0,4 литра в секунду.
Все канализационные линии должны быть спроектированы с минимальным уклоном 0,4% или более. В тех случаях, когда это нецелесообразно, для различных размеров канализационных сетей разрешены следующие минимальные наклоны:
| Размер трубы | Минимум (%) |
| 200 | 0.40 |
| 250 | 0.28 |
| 300 | 0.22 |
| 375 | 0.15 |
| 450 | 0.12 |
| ≥525 | 0.10 |
Основные моменты строительных работ
После определения уклона и расстояния переходят к этапам подготовки для строительства:
- Измерение и планирование
Первый шаг абсолютно необходим для определения практического уклона: измеряют расстояние линии дренажа. Чтобы сделать точные вычисления, нужно знать точную длину трубы, которую нужно будет установить. Чтобы выполнить расчет, спланируйте путь трубопровода, используя кратчайшее расстояние. Чем длиннее маршрут трубы, тем более уязвимым будет засорение. Обратите внимание на любые изгибы и повороты, которые потребуют определенных деталей.
- Покупка трубы
Как только определили маршрут линии, можете определить длину труб, которые нужно купить. Обязательно включите любые соединители труб, чтобы получить правильную конфигурацию.
Перед установкой трубы используйте формулу для определения практического уклона:
Умножьте количество метров требуемой трубы (X) на расстояние, которое планируете наклонить по линии (Y). Это даст разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
Пример 1: Если длина сети 1,5 метра, и необходимо наклонить трубу 0,3 метра, уравнение будет 1,5 x 0,3 = 0,45 м. Это означает, что нужно будет установить трубу так, чтобы разница между высотами начала и конца составляла 0,45м.
Пример 2. Если хотите установить минимальный уклон, уравнение будет 0,25 x 0,6= 0,015 метра. В этом случае конец трубы будет на 15 см ниже, чем в начале. Это минимальный уровень уклона для сливной трубы. Все, что меньше снижает эффективность самотека и может привести к забиванию канализации.
Если нужна помощь в определении правильного уклона и положения труб или хотите получить квалифицированную помощь в их укладке, обратитесь в коммунальную службу.
Эффективность канализации и строительство траншеи
Для правильной установки наружной канализации определение уклона трубы недостаточно, необходимо грамотно выполнить раскопку траншеи, чтобы выдержать рассчитанный размер. Траншеи в зависимости от сечения линии могут быть широкими или глубокими.
Требования к широкой траншеи:
- Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов.
- Абсорбционная траншея должна быть установлена параллельно контуру наклона.
- Ширина траншеи должна быть шириной от 0,9 до 1,5 м
- При использовании двух или более траншей горизонтальное расстояние между стенами траншеи должно быть в три раза ниже глубины дренажа перфорированной трубы или 3 м, в зависимости от того, что больше.
- Глубина дренажа ниже перфорированной трубы должна быть не менее 0,3 м или более 1,2 м
- Уплотнительная труба для очистки должна быть установлена в конце каждого прохода перфорированной трубы.
- Перед укладкой дренажной колодки необходимо расколоть или снести дно и боковые части широкой траншеи.
- При определении площади поглощения будет использоваться боковая стенка и нижняя область траншеи. Коэффициент уменьшения к общей площади.
Для глубокой траншеи необходимо выдержать условия:
- Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов
- Траншея должна быть установлена параллельно контуру наклона
- Глубина дренажа под трубой должна быть не менее 1,0 м
- Стороны стен траншеи должны быть раскристаллизованы или расколоты перед размещением дренажных стволов
- Поглощающие слои почвы должны быть толщиной менее 1,2 м
- При определении общей площади поглощения может учитываться только площадь боковой стенки глубокой траншеи. Нижняя часть также должна быть в пределах допустимых скоростей просачивания.
- Максимальная допустимая глубина глубокой траншеи составляет 4 м.
Правила регламентируют минимальное разделение между водопроводными и канализационными трубами, чтобы обеспечить защиту водоснабжения. Соответствие нормам позволяет устанавливать канализационные трубы, которые пересекаются и параллельны друг другу без каких-либо специальных требований.
Критерий проектирования уклона ливневых отводов
В городской зоне будут две системы ливневой наружной канализации:
- второстепенная система — небольшая линия с уклоном, состоит из сети трубопроводов, а также водосточных желобов и входов, которые обеспечивают удобную систему для быстрого удаления штормового стока с дорожных покрытий при незначительных осадках.
- основная система — передает коэффициенты стока и объемы для 1-летнего выпадения осадков, превышающего мощность второстепенной системы.
Штормовые магистрали, зоны обслуживания которых не менее 30 гектаров, должны быть спроектированы для передачи частых осадков. Зоны обслуживания в сетях площадью более 30 гектаров должны быть спроектированы таким образом, чтобы обеспечить в 1,25 раза скорость стока (определяется уклоном труб), которая будет иметь место в случае осадков в течение 5 лет.
Второстепенная система труб должна быть сконструирована таким образом, чтобы глубина сливной ямы на улице не превышала 0,15 метра в соответствие с нормой осадков за 1 год.
Основная система должна быть сконструирована таким образом, чтобы ограничить глубину приема на улице до 0,35 м в течение 1 года.
oborudovanie1.ru
Уклон канализационной трубы: минимальный, максимальный
В большинстве случаев канализацию делают самотечной. Это значит, что все стоки уходят самостоятельно, под действием гравитационных сил. Но чтобы они двигались, трубы необходимо укладывать не ровно, а с наклоном, причем с определенным.Каким должен быть уклон канализационных труб и будем говорить дальше.
Ровно канализационные трубы укладывать нельзя
Для чего нужен уклон канализационной трубы
Содержание статьи
Все наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.
При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:
- Делают уклон меньше рекомендованного. В этом случае вода уходит очень медленно, участок трубопровода часто забивается. Даже если речь идет о ванной, в трубах скапливается осадок, который вызывает образование засоров. Если с маленьким уклоном уложена труба от унитаза, то во-первых, могут возникнуть проблемы со смывом, во-вторых, добавиться запах разлагающихся отходов жизнедеятельности.
Канализационную трубу надо укладывать с определенным уклоном
- Уклон канализационной трубы делают слишком большой. Этот случай ничем не лучше. Вода уходит быстро, а твердые включения остаются в трубе. Они гниют, распространяют ароматы, да еще и становятся причиной засора. При таком положении вещей канализацию приходится чистить чуть ли не каждый месяц.
Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.
Какой должен быть уклон
Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

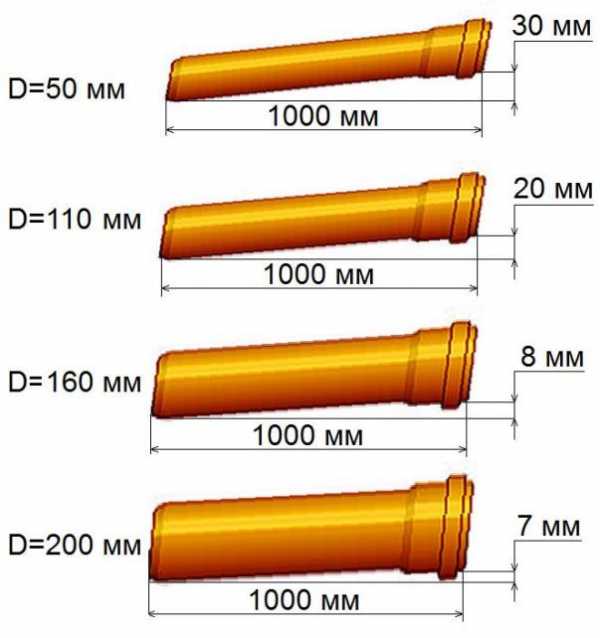

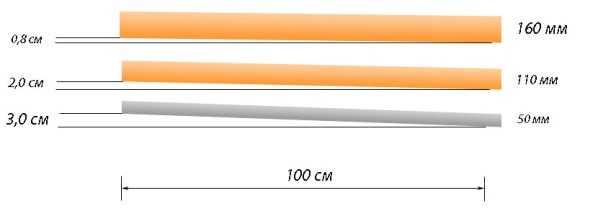

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)
Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.
Зависимость от диаметра трубы

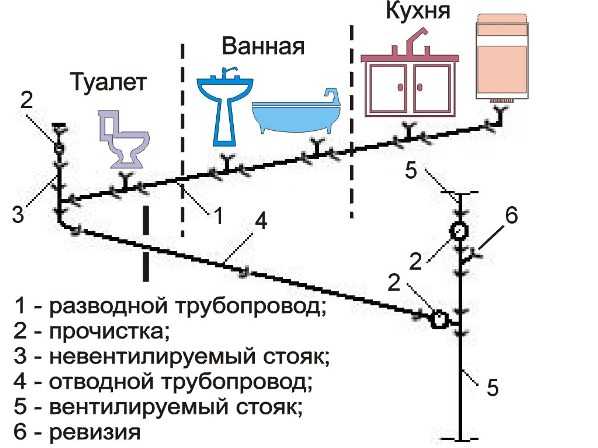

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.
| Диаметр канализационных труб | Нормальный уклон | Наименьший допустимый |
|---|---|---|
| 50 мм | 0,035 (3,5 см) | 0,025 (2,5 см) |
| 100 мм | 0,02 (2 см) | 0,012 (1,2 см) |
| 150 мм | 0,01 (1 см) | 0,07 (7 мм) |
| 200 мм | 0,008 (0,8 см) | 0,005 (0,5 см) |
В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.
Что делать, если уклон получается больше чем требуется
Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:
- Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
- Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.
Способ организации канализации на участках с большим уклоном — перепадные колодцы
Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.
Как выдержать требуемый уклон
Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.
Строительный уровень с угломером
Есть способы контролировать угол канализационной трубы при помощи обычного уровня:
- Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
- Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.
Внутренняя канализация
При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).
Уклон отводных труб от разных сантехнических приборов
При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.
Пример разводки внутренней канализации
В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.
Совет! При монтаже разворачивайте раструбы канализационных против хода потока. Так меньше вероятность получить подтекающие стыки.
Наружная канализация
Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.
При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.
Основные моменты, которые надо помнить
На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.
После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.
stroychik.ru
Каким должен быть уклон канализационной трубы в доме
Занимаясь проектированием домашнего стока в первую очередь нужно знать, какой выставить наклон для канализационной трубы.
Простота прокладки канализации умалчивает много мелких нюансов, несоблюдение которых может негативно сказаться в той или иной ситуации.
Одним из самых важных моментов является выбор угла наклона.
Неправильный угол наклона может вызвать обратную реакцию – и все спущенное в унитаз или раковину вернется к вам, или вообще исключить адекватную работу.
Уклон наружной канализации
Многие неопытные сантехники даже не знают о таком понятии, как излишний уклон. Все привыкли считать, что если уклон будет очень «крутым», то отходы в этом случае будут стекать намного быстрее, и возврат отходов не будет случаться.
На самом деле это не совсем правильно, а данный подход имеет другую сторону медали.
Если труба имеет крутой спуск, внутри ее происходит заиливание, так как вода уходит очень быстро. Все не смытые водой нечистоты прилипают к стенкам, тем самым, засоряя ее.
Также может случиться срыв водяных запоров в сифонах, впоследствии этого, неприятный запах будет попадать в дом. Согласитесь, не очень приятный момент будет, особенно, если в доме гости.
Еще одна важная причина держать трубы постоянно в воде – приток воздуха к поверхностям, который будет вызывать коррозию, уменьшая сроки их службы. Поэтому придерживаться правильного уклона нужно не только в доме, но и вне его.
Максимальный уклон для наружной трубы – 0,15, т.е. не более чем на 15 сантиметров за каждый метр. При значениях выше этого система будет совершенно неэффективной.
Минимальный уклон
Многие новоиспеченные сантехники или начинающие строители, самостоятельно проводящие водоотвод, сталкиваются с проблемой, которая заключается в единицах измерения наклона трубы.
В любой инструкции или справочных материалах по установке минимального уклона канализационных труб вы найдете лишь десятичные дроби вида 0,02, это значит, что на каждый метр приходится 20 миллиметров наклона.
Немаловажным фактором, является расчет коэффициента наполненности.
Вычисляется он так: высота уровня воды, находящейся в трубе деленная на диаметр. Самым оптимальным значением будет варьирование коэффициента в пределах от 0,5 до 0,6.
Расчет по СНиП
Ссылаясь на правила СНиП, можно трактовать, что минимальный уклон для канализации в квартире или загородном доме зависит, прежде всего, от ее диаметра.
Как пример, уклон канализационной трубы 50 мм составляет 3 сантиметра на один метр на сотку.
Основные правила СНиП:
- Для коллекторов угол наклона рассчитывается в зависимости от наполнения, расхода и скоростей транспортировки отходов.
- Наклон трубы должен находиться в допустимых границах и не превышать их.
- Коэффициент наклона указывает на количество метров наклона на один погонный метр канализационной трубы.
- В СНиП вы никогда не найдете вычисление угла наклона в градусах.
Таблица расчета для труб разного диаметра
| Прибор | Уклон | Расстояние между сливом и сифоном, см | Диаметр, мм |
| Ванна | 1/30 | 100-130 | 40 |
| Душ | 1/48 | 150-170 | 40 |
| Унитаз | 1/20 | до 600 | 100 |
| Раковина | 1/12 | 0-80 | 40 |
| Биде | 1/20 | 70-100 | 30-40 |
| Мойка | 1/36 | 130-150 | 30-40 |
| Ванна, мойка, душ (слив комбинированный) | 1/48 | 170-230 | 50 |
| Центральный стояк | 100 | ||
| Отводы от этого стояка | 65-75 |
Возьмем для примера установку и отвод канализационной трубы от унитаза. Тут лучше всего использовать трубу с диаметром 100.
Как вы можете видеть в таблице, уклон по СНиП равен 1/20, это значит 1 метр разделить на 20, итого 5 сантиметров на каждый погонный метр трубы.
Таким путем вы можете вычислить необходимый уклон для совершенно любых сантехнических приборов.
Обратите внимание, что при монтаже канализации стоит учитывать, от чего вы ее ведете. Для мойки например не рекомендовано использовать трубы диаметром, больше чем 50 миллиметров, а для унитаза – максимум 100 миллиметров.
Для 110-го диаметра
Чаще всего используется для общего отвода канализации и врезки в центральную городскую канализацию.
Угол наклона может колебаться от 5 до 15 сантиметров на один погонный метр трубы.
Тут в первую очередь будет играть коль количество соединений, различные повороты и удаленность дома от центральной городской канализации.
Обратите внимание: трубы такого большого диаметра подходят только для прокладывания ветвей к центральной канализации и для вывода отходов из унитаза.
Также они могут использоваться для стояка, если дом имеет несколько этажей. Для проведения канализации от кухонной мойки, ванны, стиральной машины, умывальника и т.д. используют трубы исключительно 40-50 мм диаметром.
И напоследок видео – монтаж канализации с правильным уклоном. Практические методы.
voda-v-dome.net
Как правильно сделать уклон канализации на 1 метр по СНиП?
Для качественной работы системы отвода сточных вод должен быть определенный угол наклона канализации, так как без него вода будет застаиваться в трубах.
В случае, когда уклон канализации слишком маленький, сточные воды не смогут вытекать полностью, а образуют засорения в виде пробок. Но слишком большой уклон тоже не приносит пользу, ведь в таком случае твердые элементы сточных вод могут оседать на стенках канализации, а спустя некоторое время образуются засорения, и труба износится раньше времени.
Именно поэтому, существует такое понятие, как минимальный уклон канализации, который гарантирует нормальный отвод сточных вод. Для расчета угла наклона существуют специальные формулы. Больше теории о них можно узнать, изучив СНиП. Практика же показывает, что уклон должен быть равен приблизительно 2 см на 1 погонный метр канализационной трубы.
Уклон канализации
Выполнить расчет и определить нужный угол наклона, в принципе, несложно, но при расчете непременно учитывается чистая вода. А в стоках обычно предостаточно фекальных элементов, которые имеют свойство замерзать при определенной температуре и засорять стоки. Впоследствии канализация засоряется и требуется очистка.
Поэтому уклон канализации по СНиП учитывается еще в стадии разработки проекта на строительство дома. Именно СНиП регламентирует порядок строительства канализационных систем. Если не учесть уклон канализации на 1 метр, то это повлечет за собой оплошности, которые скажутся на работе системы.
Примите к сведению, что угол наклона трубы канализации не рассчитывается в градусах. Наклон сточных труб не измеряется в градусах по той причине, что трубопровод даже при минимальной оплошности может быть проложен не правильно. В итоге в канализации будут часто образовываться пробки, и понадобится ее очистка.
Внутренняя канализационная система
При монтаже внутренней канализационной системы в помещении рекомендуется использование пластиковых труб сечением 50 и 110 мм. Чтобы подключить любые устройства, за исключением унитаза, можно использовать трубу, диаметр которой равен 50 мм.
Советы по монтажу внутренней канализации:
- Не допускать повороты труб, находящиеся в горизонтальном положении, под прямым углом. Нужно использовать отводы с углом 45 градусов.
- Для труб, находящихся в вертикальном положении, прямой угол запрещен.
- На незначительном расстоянии при малой длине трубы уклон может превышать норму.
Кстати, согласно СНиП, изменять типы разводки уклона канализации запрещено. При этом угол наклона канализации на 1 метр нужно рассчитать согласно рекомендациям нормативных документов.
Наружная канализация
Задача внешней канализационной системы – вывод загрязненных вод от дома до септика. Использовать можно трубы любые: чугунные, гофрированные или асбестоцементные.
Глубина траншеи может колебаться в пределах от 0,7 м до 2 м. Этот показатель зависит от климатических условий в регионе.
Для правильного расчета уклона нужно натянуть веревку от начала и до конца выкопанной траншеи. Дно траншеи должно быть выравненным, и тогда измеряется оптимальный угол наклона.
При установке наружной канализации, в основном, используют трубы, диаметр которых равен от 110 до 200 мм. При этом минимальный уклон канализации по СНиП должен быть равен для труб с диаметром:
- 110 мм — 0,03;
- 160 мм — 0,008;
- 200 мм — 0,007.
Вполне логично, что уклон наружной канализации по СНиП для каждого сечения будет разным. Нужно иметь ввиду, что уклон наружной канализации на 1 метр по СНиП не должен превышать 15 см, иначе она просто не будет эффективной.
Линию канализации необходимо прокладывать на глубине, которая меньше уровня промерзания на 30 см.
Если прокладывать трубы выше, то понадобится дополнительная теплоизоляция.
Ливневая канализация
Цель ливневой канализации состоит в отводе дождевых и талых вод от дома, во избежание заболачивания местности. Все требования по ее установке указаны в СНиП.
Перед тем как начать монтаж ливневой канализации, нужно выполнить расчет. Для этого расчета понадобятся такая информация:
- Среднее количество осадков в регионе.
- Площадь стока.
- Особенности местного грунта.
- Места размещения уже оборудованных подземных коммуникаций на участке.
Среднее количество осадков в регионе.Чтобы определить минимальный уклон ливневой канализации по СНиП, нужно учитывать такие показатели:
- Тип водоотвода.
- Диаметр трубы.
- Покрытие поверхности.
Минимальный уклон ливневой канализации по отношению к диаметру трубы должен составлять:
- 200 м – 0,7 см;
- 150 м – 0,8 см.
Согласно СНиП, уклон ливневой канализации на 1 метр может быть уменьшен на 2 мм, если это вынужденный шаг в связи с местными условиями. Вообще, уклон ливневой канализации по СНиП не должен превышать 1,5 см на каждый метр трубы.
Напорная канализация
Расчетные данные про уклон самотечной канализации по СНиП должны строго соблюдаться для нормальной работы канализационной системы. Суть работы напорной канализации состоит в сборе сточных вод в накопительную емкость, а затем выполняется их транспортировка через насос.
Узнать максимальное расстояние для перекачки напорной канализации можно с помощью рекомендаций СНиП, в которых приведены все необходимые формулы и коэффициенты.
Преимущества напорной канализации:
- Глубина залегания труб меньше, чем у других канализационных систем. Но уровень промерзания почвы учитывать нужно обязательно.
- Не обязательно соблюдать уклон канализации на метр в отличие с внешней канализацией.
- Смысл работы системы заключается в самоочищении внутренней оболочки трубы.
Глубина залегания труб меньше, чем у других канализационных систем. Но уровень промерзания почвы учитывать нужно обязательно.Однако при таких положительных характеристиках все равно нужно подчиняться требованиям, диктуемые нормативными документами.
Гаситель напора
Чтобы уменьшить напор сточных вод нужно использовать гаситель напора канализации, который отвечает за перепад скорости потока сточных вод. Устанавливают колодец гаситель по типовому проекту, в который могут быть внесены изменения. Отражает характеристику про колодец гаситель напора канализации – чертеж, в котором расшифрована конструкция колодца гасителя.
Колодец имеет вид емкости в форме цилиндра, ко дну которой подсоединены трубы на разной высоте. Сточные воды попадают через верхнюю трубу в емкость, а затем выходят через нижнюю трубу. В результате этого перепада внутри камеры выполняется гашение напора.
В чем вред излишнего или недостаточного уклона?
Очень часто неопытные строители делают наклон трубы как можно больше, чтобы загрязненные воды как можно скорее выводились. Однако это является ошибкой, так как при излишне крутом спуске сточные воды слишком быстро начинают вытекать, не успевая смыть более крупные и твердые фекальные элементы, в результате чего канализационная труба забивается.
Еще одна ошибка, несущая за собой неблагоприятные последствия – незаполненные трубы.
Не допускается оставлять трубы не до конца заполненными, так как приток воздуха в агрессивных условиях среды приводит к коррозии трубы. Из-за этого срок эксплуатации канализационной трубы значительно уменьшится.
Такой же результат получается и из-за недостаточного уклона канализации, при таком уклоне скорость сточных вод не может смыть крупные фракции со стенок трубы. В результате канализационная труба засоряется илом и требует очистки.
СНиП тщательно следит за тем, чтобы проектирование и монтаж канализационных систем строго выполнялись. При этом уклон канализации на 1 метр СНиП неизбежно влияет на срок эксплуатации канализационной системы и качества ее работы.
alikar.ru
