Уклон водосточной трубы – Какой уклон должен быть у водостока?

инструкция по монтажу, нормы и требования, советы

У хорошей постройки должна быть хорошая крыша. А у хорошей крыши должен быть хороший водосток. В статье пойдет речь именно о водостоке, о материалах для него, уклоне водосточного желоба и всем остальном, что может быть связано с данным вопросом.

Виды водостоков

На сегодняшний день существуют несколько видов материалов для водосточных систем. Назовем основные из них:

• металл;
• медь;
• дерево;
• пластик.

Теперь нужно сказать пару слов о каждом виде водосточной системы.

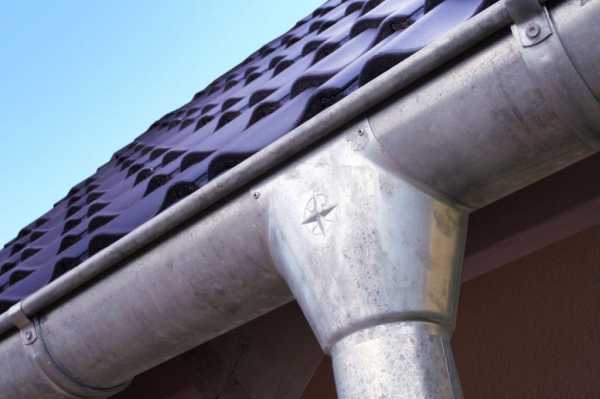

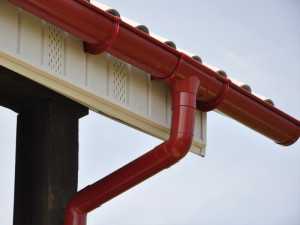

Металлическая водосточная система

Это классика, которая еще до сих пор встречается повсеместно в нашей жизни. Главный плюс такой системы – это ее долговечность, которая измеряется десятками лет. Главным минусом такой системы может быть ее цена. Металл за последние годы сильно прибавил в цене, кроме этого, появилось много дешевых аналогов этого материала.

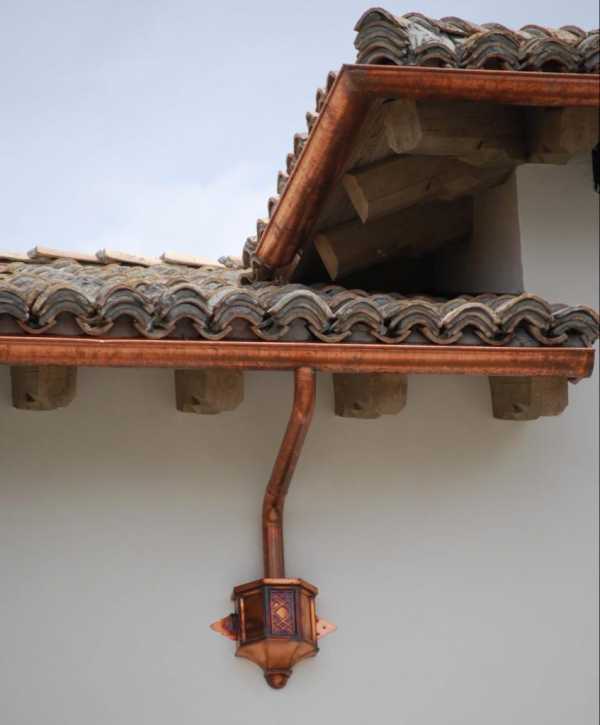

Медный водосток

Если коротко, то это дорого, эксклюзивно и еще раз дорого. Крайне редко встречается. Такая водосточная система устанавливается на роскошные загородные дома, оформленные в определенной стилистике. Такой вариант редко встречается по той причине, что мы с вами очень редко бываем в таких домах. Срок годности такого варианта практически не ограничен, так как медь не будет ржаветь в процессе эксплуатации. Ее нужно лишь изредка очищать от окисла.

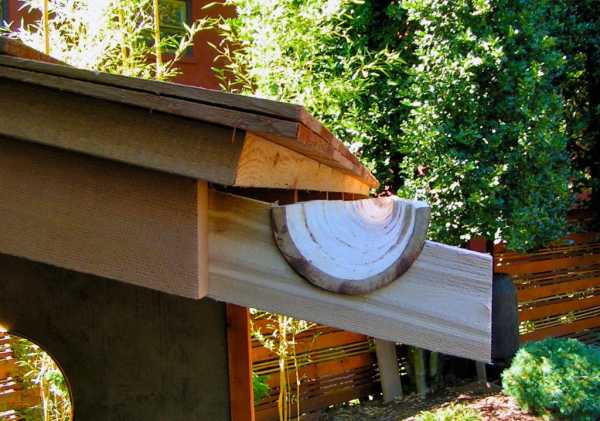

Деревянный водосток

Устаревший вариант, но иногда его можно встретить и в современных постройках, если их дизайн стилизован под старину. Такая система не слишком долговечна. Плюс к этому в желобе из древесины скапливаются мусор и грязь, по этой причине уклон водосточного желоба из дерева нужно делать более значительным, чем в случае с каким-либо другим современным материалом. Нужный уклон можно найти в этом случае путем проб и ошибок. Смонтируйте пробный вариант, если окажется недостаточно, то сделайте круче уклон водосточного желоба. СНиП и нормы вам не помогут в этом случае, они рассчитаны на современные варианты, и это явно не случай с деревянным водостоком.

Дополнительно стоит обработать такую водосточную систему специальными составами, защищающими от гнили и плесени. Это позволит вам на какое-то время продлить срок эксплуатации системы.

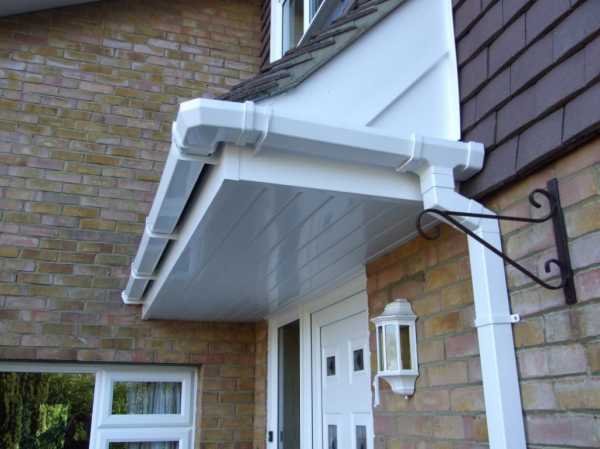

Пластиковый водосток

Это вариант нашего времени. Удобно, просто, легко и недорого. Про долговечность можно даже не упоминать: все мы знаем что пластик может служить веками! Сегодня можно подобрать нужный вам по цвету и форме пластиковый водосток. Выбор в этой категории просто невероятен. Цены на пластиковые водосточные системы тоже приемлемые. Такой вариант встречается повсеместно на различных видах построек, начиная с жилых и заканчивая хозяйственными и промышленными.

Уклон водосточного желоба

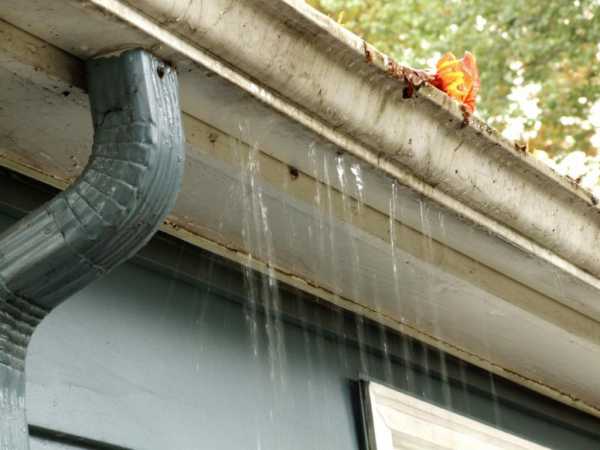

Это важнейший момент в вопросе обустройства водостока. Важно сделать уклон правильным. Если он будет недостаточным, то система просто не будет работать, если окажется слишком большим, то смотреться это будет не слишком привлекательно, а также принимающая воронка может просто не справляться с потоком воды, который будет в нее попадать. Нужно определить в этом вопросе золотую середину, тем более что искать ничего не нужно, потому что есть четкий регламент уклона водосточного желоба на 1 метр. СНиП регулирует данный вопрос. Нормы давно прописаны и не вызывают никаких вопросов.

Если длина вашего водостока менее чем 24 метра, то можно делать обычный уклон в одну из сторон, если водосточная система длиннее, то ее длина делится пополам и делается два уклона от середины в разные стороны. Минимальный уклон водосточного желоба составляет один сантиметр на каждый погонный метр водостока. Это нижний предел, но есть в СНиПе и другое значение, оно считается средним. Этот показатель составляет два-три сантиметра уклона водосточной системы на каждый ее погонный метр.

Для деревянного варианта такой уклон может оказаться недостаточным, в данной ситуации начать нужно с показателя в два-три сантиметра на метр длины. Если такого уклона будет недостаточно, то можно добавить еще один сантиметр, и так далее, пока не получится оптимальный вариант.

Важность вопроса

Почему так важно соблюдать уклон водосточного желоба на 1 метр? Нормы в СНиПе не берутся с неба. Все, что там приводится – это результат долгих опытов на практике, споров и теоретических расчетов людьми, которые знают в строительстве толк. СНиП дает минимальные показатели и достаточные цифры. Соблюдать данные правила несложно, поэтому проблем в данном вопросе обычно не возникает.

Как правило, почти во всех случаях достаточно бывает водостока на своем личном участке с одной приемной воронкой. В личном пользовании крайне редко оказываются здания, длина которых превышает 24 метра. Этот момент позитивный, так как одна приемная воронка предполагает один вертикальный канал в системе водостока, то есть экономия материалов и денежных средств. Так как в случае, если ваш водосток имел бы две приемные воронки и два вертикальных канала, материалов на них ушло бы вдвое больше. Это некая экономия денежных средств, а сэкономить без потери в качестве любит каждый из нас.

СНиП по другим вопросам водостока

Нужно понимать, что в СНиПе можно найти не только вышеуказанные нормы, но и кое-что другое по водосточному желобу. Уклон на метр мы уже рассмотрели. Теперь скажем о шаге установки кронштейнов водосточной системы. СНиП рекомендует устанавливать кронштейны на расстоянии 50 сантиметров друг от друга, если мы говорим про водосточную систему из пластика. Если желоба сделаны из металла, то шаг кронштейнов составит 75-150 сантиметров, в зависимости от толщины материала.

Монтаж

Монтаж прост. Он заключается в правильном креплении кронштейнов. После их монтажа происходит просто закрепление элементов водосточной системы на них. Единственный момент, который стоит учитывать при монтаже — это то, что вам нужно правильно выбрать место установки желоба (чтобы стекающая вода с крыши попадала именно в желоб, а не текла перед ним или улетала за него).

После того как вы наметите место установки желоба, можете провести небольшой опыт. В его ходе нужно будет налить на крышу достаточное количество воды и посмотреть, будет ли она попадать в желоб. Если опыт провален, то следует провести соответствующие корректировки и повторить процедуру. Опыт нужно продолжать, пока вы не получите удовлетворительные результаты.

Отзывы свидетельствуют о том, что интуиция вас не подведет. Скорее всего, вы выберете нужное место размещения желоба с первого раза. Если не с первого, то со второго точно. Это доказано опытным путем людьми, которые уже имели дело с водосточными системами и их монтажом.

Как делать уклон?

В самой высокой точке вашей водосточной системы вы устанавливаете начальный кронштейн. В самой низкой точке вашего водостока устанавливается заключительный кронштейн (разница высот между начальным и заключительным кронштейнами рассчитывается, исходя из информации в СНиП). Далее между этими двумя кронштейнами натягивается шнур (веревка). После этого можно установить промежуточные кронштейны, ориентируясь на шнур (веревку). Не забывайте соблюдать нормы СНиПа, устанавливая промежуточные кронштейны вашей водосточной системы.

Советы

Опытные люди, которые возводят на своем участке уже не первую постройку, создают уклон водосточной трубы без использования каких-то измерительных инструментов.

Отзывы мастеров о строительстве свидетельствуют о том, что если речь идет о постройке на вашем участке (то есть крыша не слишком масштабная), то вы можете сделать уклон водосточной трубы, используя свой собственный глазомер. Но мы все же рекомендовали бы использовать специализированные измерительные инструменты и действовать в рамках СНиПа.

Чистка водостока

Если мы говорим о современном водостоке из ПВХ, то в продаже для него есть специальная защитная сетка. Она устанавливается прямо на желоб и защищает его от попадания посторонних предметов (листья, ветки и прочий мусор). Если такая сетка не предусматривается вами, то периодически нужно будет прочищать желоба. Эта процедура несложная и требуется редко (обычно не чаще одного раза в сезон). Чистка осуществляется рукой или же тряпкой. Кроме этого следите, чтобы вертикальные трубы системы не были забиты, хотя такое происходит крайне редко.

В заключение

Сегодня мы узнали, какой должен быть уклон водосточного желоба и почему он должен быть именно таким. Кроме этого, познакомились с различными материалами для создания водосточной системы. Ничего сложного в данном вопросе нет, нужно просто знать нормы и соблюдать правильный уклон желобов водосточных систем при монтаже.

fb.ru

Какой уклон должен быть у водостока

Неотъемлемым элементом любой кровельной конструкции является водосточная система, которая позволяет отвести влагу, защитить от ее негативного воздействия не только саму крышу, но и стены. Процесс ее монтажа желательно начинать с проектирования и выполнения целого ряда расчетов. Для того чтобы ливневые и талые воды отводились с кровли максимально эффективно, потребуется в первую очередь правильно рассчитать уклон водостока и сечение всех его элементов.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них. Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

Читайте также: Преимущества пластиковых водоотливов для крыши

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Расчет сечения элементов водосточной системы

Уклон системы водоотведения – важный, но не единственный параметр, от которого зависит эффективность ее работы. Кроме того, следует точно рассчитать сечение труб и желобов, для чего впору воспользоваться следующими рекомендациями:

• для кровель, площадь которых не превышает 130 квадратных метров вполне можно обойтись одним водостоком с диаметром трубы 85-110 миллиметров и сечением желоба 115-125 миллиметров;
• если площадь крыши больше 130 квадратных метров, потребуется уже два водостока с диаметром трубы 87-10 миллиметров и сечением желоба 150 миллиметров.

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

Устанавливаем воронки водостока

Следующий этап монтажа водосточной системы – это установка водоприемных воронок. В процессе ее выполнения мы рекомендуем выполнять все перечисленные ниже рекомендации:

• для обеспечения герметичности системы необходимо очень аккуратно вырезать отверстия под воронки в желобе. Для пластиковых изделий лучше использовать острый нож, а для металлических – специальную ножовку;
• передний фальц воронки должен быть прочно зацеплен за кромку желоба;
• фиксаторы изделия закрепляются на задней кромке водостока;
• в пластиковых системах воронка крепится к желобу с помощью специально предназначенного клея.

На последнем этапе монтажа необходимо установить специальные заглушки, которые оснащаются резиновыми уплотнителями для сведения к минимуму риска протечки системы.

Особенности монтажа водосточных желобов

После того как кронштейны выставлены строго по уровню, установить желоба, соблюдая необходимый уклон системы, будет совсем несложно. Для этого достаточно вставить изделие за кромку крепежного элемента и провернуть его до упора на 90 градусов. Для крепления желобов могут быть использованы либо специальные металлические пластины, либо защелки из полимерных материалов.

Читайте также: Монтаж пластикового водостока своими руками

На поворотах водосточной системы для соединения желобов применяются специальные уголки, которые исключают протечку воды на данных участках. Также важно правильно установить соединители и компенсаторы. Последние предназначаются для того, чтобы исключить деформацию элементов водосточной системы из-за температурного расширения. Монтаж компенсаторов осуществляется на тех участках, где желоба стыкуются с водосточными трубами.

krovlyamoya.ru

Установка водостоков для крыши своими руками (пластиковые и металлические)

Водосточная система предназначена для отвода атмосферных осадков с кровли скатного типа. Срок эксплуатации водостока – от 5 до 12 лет, при правильном монтаже и эксплуатации. Но часто можно увидеть, как почти новая водосточная система приходит в негодность: обрывается или провисает. В данной статье, мы расскажем как самостоятельно выполнить монтаж водостока с соблюдением всех технологических требований.

Выполнять установку водостока лучше как минимум с одним напарником. Крепится водосток под свес крыши. Уклон водосточного желоба должен быть в пределах 2-3 миллиметров на один метр в направлении слива.

Монтаж состоит из следующих этапов:

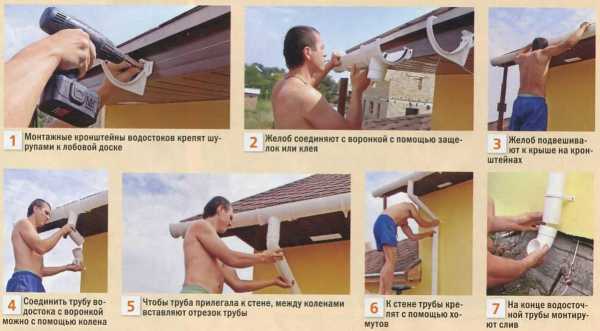

Пошаговое руководство по установке водостока на крышу дома из 6 пунктов

1. Установка держателей: кронштейнов и желобов

Лучше конечно прикрепить кронштейны еще на этапе монтажа обрешетки кровли. Идеальным вариантом будет, чтобы шаг держателей для желобов совпадал с шагом стропил – где-то в пределах 50-60 сантиметров.

Если расстояние между стропилами больше, например один метр, то к обрешетке нужно прикрепить дополнительные кронштейны. Далее по горизонтали с уклоном примерно 5 сантиметров на 10 метров желоба располагаем крюки.

Чтобы достичь качественного слива воды, нужно вычислить разницу между высотой крайних крючков и с помощью фломастера или карандаша отметить угол наклона. Для удобства можно пронумеровать каждый крюк. При достаточно большой длине крюка, их можно немного подогнуть в соответствии с наклоном крыши. Короткие крюки прикрепляются на вертикальную сторону обрешетки. Как итог, у Вас должно получиться так, чтобы центр дуги крюка был в той же вертикальной плоскости, что и центр угла кровли.

При длине дома от 20 метров, следует делать два угла уклона для слива в 2 воронки или же смонтировать одну воронку, но посередине.

2. Следующим этапом является установка воронок.

В зависимости от характеристик желоба вам может понадобиться сделать отверстие для воронки. Будьте очень внимательны, чтобы дырка не получилась шире воронки, иначе вода будет стекать мимо. Сделать это можно с помощью ножовки.

С помощью разметочного инструмента: карандаша, фломастера и т. п. отметьте центр крепления воронки к желобу. Отверстие должно находиться прямо над ним. Далее закрепляем желоб и воронку: под одну сторону подводим фальц, а с обратной стороны крепим фиксатор.

3. Желоб внешним пазом крепим на кронштейн таким образом, чтобы он полностью лег в него, далее его нужно закрепить фиксатором.

4. На желоб монтируем заглушку. Она может идти как в одном комплекте с уплотнителем, так и отдельно. Во втором случае уплотнитель укладывается на дугу заглушки, следим, чтобы ребристая часть была сверху. Теперь желоб стыкуется с уплотнителем и надевается заглушка, чтобы она полностью вошла в паз, нужно по ней немного постучать.

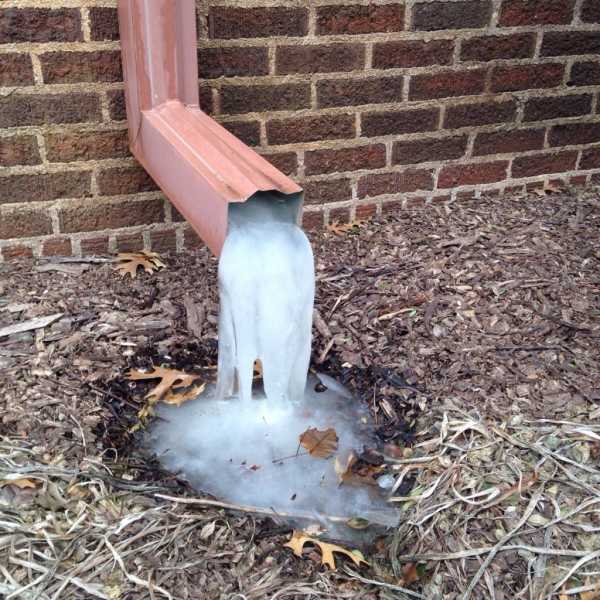

5. Важным моментов в монтаже водосточной системы является учет воздействия окружающей среды: обледенение, перепады температуры. Так водосток может расширяться и сужаться, что в свою очередь приведет к повреждению желоба, если не принять соответствующие меры. Водосточные системы из пластика имеют бесклеевое соединение, поэтому желоб нужно закреплять так, чтобы он немного проскальзывал по уплотнителям.

Водосток с клеевым соединением требует дополнительных компенсаторов, которые устанавливаются на высшие точки желоба. Для металлических систем, расширение при разнице температур небольшое, но все же рекомендуется использовать уплотнители.

6. Желоба нужно соединить между собой – для этого используются соединители. Как мы уже говорили в предыдущем пункте, они должны быть с резиновыми уплотнителями. Соединители монтируются на оба желоба по центру: сначала он устанавливается на сторону без замка, а потом уже на обратную. Стоит отметить, что между желобами должен быть зазор 3-5 мм.

7. Под каждым углом желоба должен быть кронштейн. Углы соединяются по методу, описанному в пункте 6.

8. Желоба нужно защитить от попадания различного мусора, листьев, так как забивание системы может привести к намоканию стен и даже к подмыву фундамента. Чтобы избежать подобного, нужно на желоб устанавливать специальные решетки – листоулавливатели.

9. Под каждой воронкой устанавливается колено стока. Благодаря ему, водосток скрепляется с хомутами труб и находится ближе к стене. К этому колену монтируется еще одно колено, кольцо которого направляется вниз, а на него уже надевается труба.

10. Если между коленом, которое идет от воронки, и стеной значительное расстояние, то необходимо ещё вставить соединительную трубу.

11. На данном этапе сточная труба монтируется в колено и скрепляется хомутами.

Если высота стока значительна, то возможно использование нескольких труб, которые надеваются друг на друга.

12. Существует два вида хомутов: для деревянной стены и для кирпичной. В случае с последней, хомут идет вместе со штырем, который вбивается в дюбель

13. Важно помнить, что нельзя располагать слив очень близко к земле или отмостке. Расстояние должно быть в пределах 30-40 сантиметров.

Таким образом, при соблюдении технологии Вы получить отличную водосточную систему, которая прослужит Вам срок, который гарантировал производитель.

Ремонт кирпичной кладки наружных стен не терпит отлагательств, 5 видов разрушения и способы их устранения в нашей статье.

Кровля крыши рубероидом – подробная инструкция для самостоятельной кровли несколькими способами.

Ремонт крыши покрытой рубероидом (трещины, пробоины, расхождения стыков) – по ссылке на Оркмастер.ком.

orcmaster.com

Как крепить водосток к крыше — расчет площади и уклона (фото, видео)

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Содержание статьи

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

• Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.

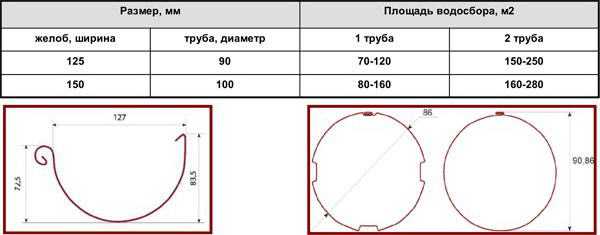

  Площадь водосбора труб и желобов разных диаметров

• Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
• Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
• Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

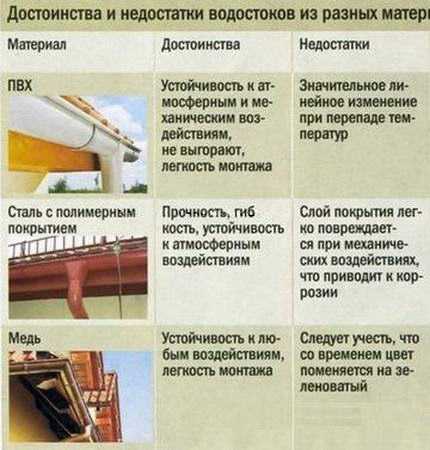

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

1. Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
2. Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.

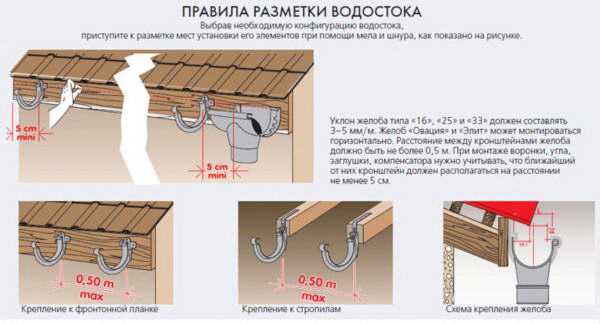

   Правила разметки водостока

3. На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.

   Способы крепления кронштейнов

4. После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.

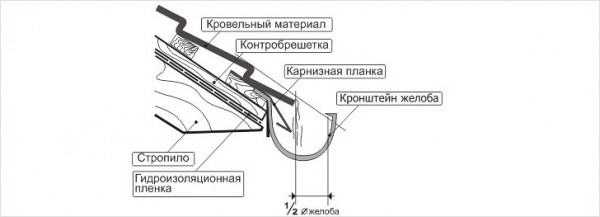

   Схема установки водосточного желоба

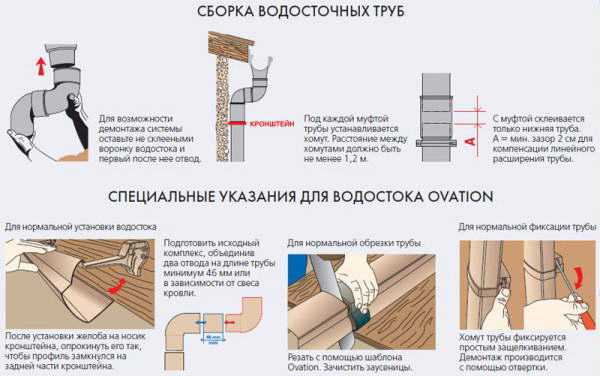

   Схема сборки водосточных труб

5. К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

Видео-инструкция
