Уклон водосточного желоба на 1 метр его длины | Коттедж

Каким в теории должен быть правильный уклон водосточного желоба на 1 метр длины? Эта простенькая на первый взгляд задачка иногда ставит в тупик неопытного застройщика. Между тем ответ прост. Он давно прописан в СНИП и подтвержден практическим использованием систем водостока.

К монтажу подобной системы следует отнестись со всей ответственностью. Ведь что произойдет при неправильной установку или выборе неправильного угла наклона? Медленное разрушение стены и фундамента. Это крайне неприятные вещи.

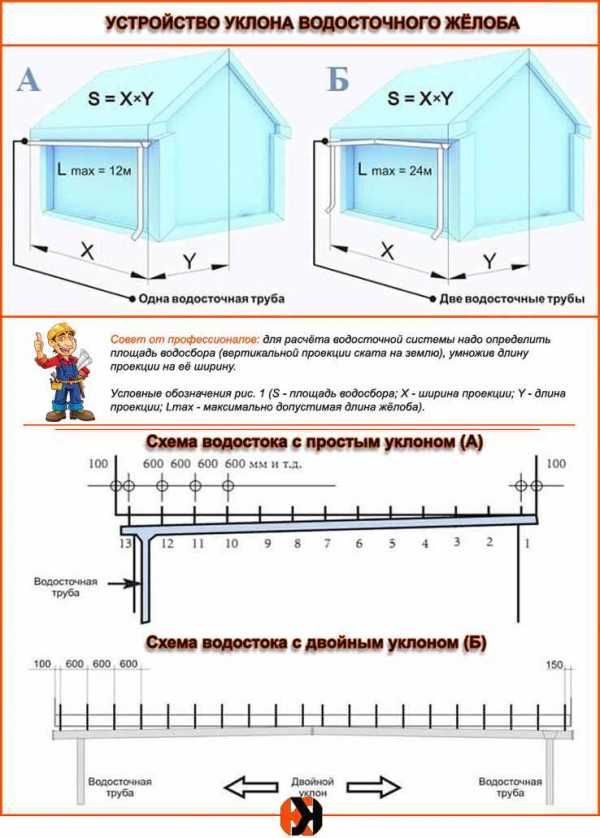

Для начала нужно определиться: простой уклон мы будем проектировать или двойной? Здесь имеются такие рекомендации.

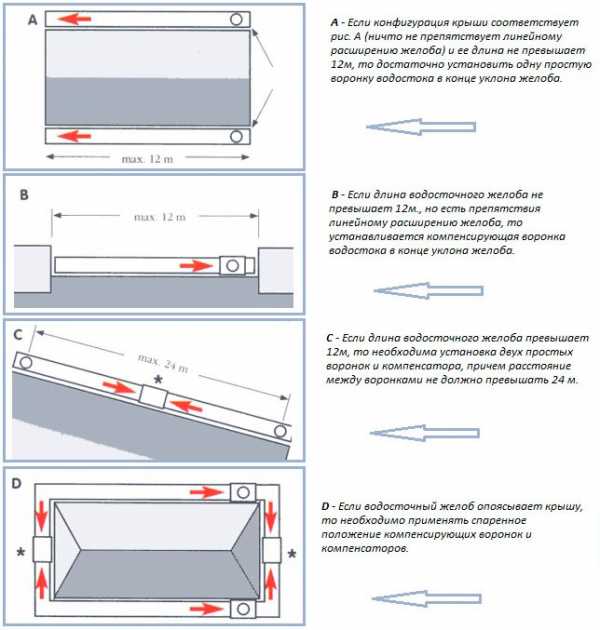

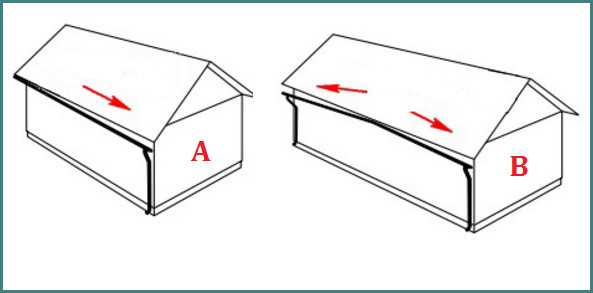

  • Если длина рабочей зоны водосточного желоба составляет менее 24 м – можно применить конструкцию А (простого уклона).
  • Если эта цифра больше 24 м – рекомендуется к использованию двойной уклон водосточного желоба (вариант В).

Теперь чистая конкретика.

  1. Итак, существует ли минимальное значение уклона водосточного желоба на 1 метр его длины? Да, оно равно 1 мм на 1 метр погонный всей конструкции.
  2. А есть ли средняя цифра? Тоже есть. Рекомендуемый уклон должен составлять 2-3 мм на 1 метр.

Таким образом, если длина ската равна, допустим, 10 метрам, то перепад высот между крайними кронштейнами должен быть равен 20-30 мм.

Это общепринятые параметры. Почему так важно их соблюдать? Почему нельзя выйти за пределы этих показателей?

  • Если угол наклона будет слишком велик, принимающая воронка водостока просто не справится с таким потоком воды.

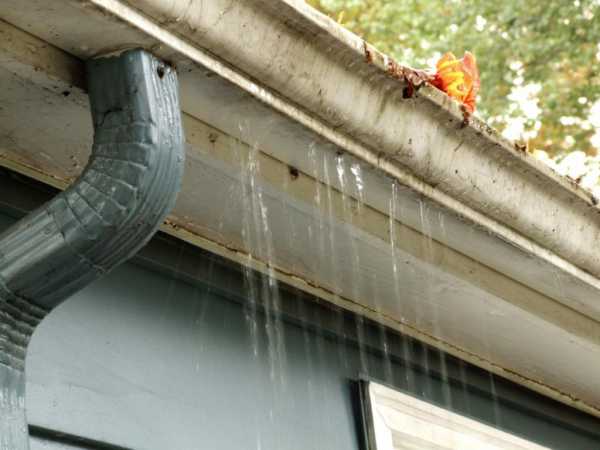

  • Если он будет мал, влага застоится в желобе. И если в теплое время это не столь критично, то в зимнее масса снега и льда вполне способна вывести всю конструкцию из строя.

Вот почему нужно неукоснительно придерживаться при монтаже приведенных параметров. На практике это выглядит так.

Монтируется кронштейн в самой высокой точке водостока. Затем в самой нижней с таким расчетом, чтобы выдержать озвученные выше значения. Затем между этими крайними крюками натягивается шнур, и по нему выставляются остальные кронштейны.

Кстати, о шаге крюков. Если система из пластика, он обычно равен 500-600 мм. Если из металла – 750-1500 мм.

Это то, что надо знать об уклоне водосточного желоба на 1 метр погонный его общей длины.

loskk.ru

Уклон водосточного желоба на 1 метр: минимальный угол наклона

Жилой дом прослужит долгие годы своим владельцам только в том случае, если позаботиться о правильном устройстве и функционировании водостока. Именно водосточная система является неотъемлемой частью кровли и не позволяет застаиваться на ее поверхности осадкам или талой воде, а вовремя отводит их с крыши. Кроме того, желоба и трубы не дают попадать влаги на фундамент либо фасад, также сохраняя их целостность и способность противостоять негативным условиям среды много лет. Грамотно организованный сток воды позволит продлить эксплуатационный период строения и сэкономить на наружных ремонтных и восстановительных работах. Чтобы система действительно справлялась со своей задачей эффективно, необходимо знать, каким должен быть уклон водосточного желоба, а также как правильно монтировать элементы водоотвода.

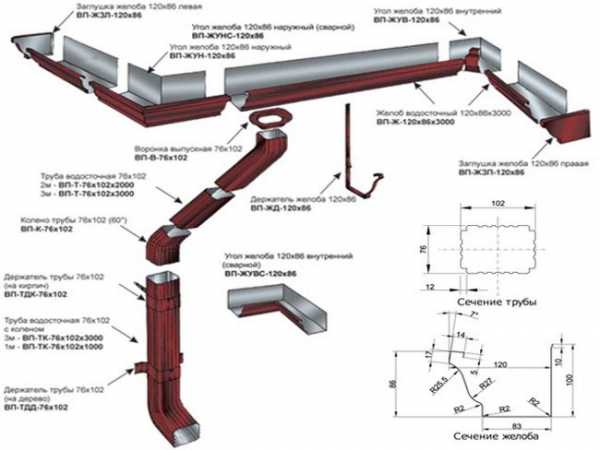

Элементы водосточной системы

Водосток – это система элементов, требующая четкой последовательности при установке. Такая конструкция для сбора и отвода воды имеет довольно большое число комплектующих. Чтобы установка прошла правильно и быстро, стоит более детально рассмотреть все составные части водоотвода. Комплектация в зависимости от условий может меняться, однако, наиболее распространенными считаются водосточные системы со следующим набором элементов:

  • водосточный желоб – открытый сверху канал, закрепляемый в горизонтальной плоскости, его предназначение сводится к собиранию воды и направлению ее к трубе;
  • водосточная труба – отвечает за отвод дождевых вод, закрепляется в вертикальном положении, это не единый элемент, а составной, то есть собирается из более мелких частей, таких как звенья и крепежи;
  • кронштейн для желоба – предназначен для фиксации желоба, а также для регулирования уровня его наклона, подбирается элемент в соответствии с размерами водосточного желоба, и может иметь различный диаметр и длину, устанавливаются кронштейны через каждые полметра;
  • заглушки – элементы предназначены для закрытия желоба с торца, исключают протечки конструкции, а также придают желобу жесткость, бывают полукруглыми или прямоугольными, выпускаются трех модификаций по варианту монтажа – универсальные и лево- либо правосторонние;
  • водоприемная воронка – часть для сбора воды и направления ее в трубу, соединяет желоб и водосточную трубу;
  • листвоуловитель – это решетка, защищающая систему от забивания ветками, листьями и прочим возможным мусором, считается необходимым элементом, так как без нее водосток утратит эффективность и часть воды будет оставаться на крыше;
  • муфты – соединительные детали, необходимые для сборки элементов водостока в общую конструкцию, также могут быть использованы для увеличения длины трубы;
  • тройники – детали, позволяющие произвести разветвление водостока;
  • сливное колено – концевая часть водосточной трубы, через которую вода выводится наружу и направляется в ливневую канализацию либо в желоб на земле для отвода воды от фундамента;
  • обводы – необходимы в том случае, если труба должна пройти мимо выступов, то есть предназначены для поворота водосточной трубы;
  • хомуты – крепежные части, фиксирующие трубу к стене, и не допускающие отклонения по вертикали, в зависимости от материала фасада, следует выбирать и специализированные кольца для крепления, отличаемые вариантом заклепок.

Это основные элементы системы отводы воды, которые необходимо приобрести, планируя самостоятельный монтаж. Также при установке водостока следует знать, каким может быть минимальный уклон водосточного желоба и на что влияет данный показатель.

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести. Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки. Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм. Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши.

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

Видео по теме:

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике. Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

Посмотрите еще статьи:

kryshagid.ru

Уклон водосточного желоба: СНИП и рекомендации

Одно из главных преимуществ современных водосточных систем заключается в том, что движение жидкости в них происходит за счет действия естественных сил. Не нужно приобретать дополнительное оборудование или элементы, достаточно предусмотреть правильный уклон водосточного желоба.

Основные требования к нему можно узнать в нормативных документах, также можно ориентироваться на рекомендации опытных специалистов в сфере установки водостоков.



Для чего необходим уклон водостока



Под действием притяжения вода по желобу движется от самой высокой точки до самой низкой. Для непрерывного движения жидкости по системе, угол должен быть направлен к воронке системы. Дальше вода уже попадет в водосточные трубы, где продолжит свой путь без особенных трудностей.

При этом угол наклона может быть совсем незаметным, он не сделает внешний вид системы неаккуратным. Водосток не начнет бросаться в глаза.

Угол наклона будет необходим не только при монтаже желобов. Такое же большое значение он играет и при установке труб внутренней водосточной системы. Они находятся параллельно крыше здания, а значит, без определенного наклона самотеком вода не сможет пройти путь от воронки до канализации.



Каким должен быть угол наклона желоба

Для более удобного монтажа уклон водосточного желоба не рассчитывается в градусах. Вместо этого корректируется соотношение первого и последнего участка желоба на одной стороне кровли.

На каждый метр своей длины желоб должен опускаться на 3–5 мм. Получается, если продолжительность желоба без воронок от одного края кровли до другого будет 6 м, то один его край должен быть ниже другого на 18–30 мм.

Больший уклон делается в том случае, если в конструкции такого желоба присутствуют неровности, например, если он сделан из 3–4 отдельных частей, соединенных воедино и на пути к воде будет несколько швов примыкания, из-за которых может сократиться скорость ее движения.



Если желоб на участке совсем небольшой длины и состоит из 1–2 элементов, наклон можно сделать менее заметным.

Не забывайте о том, что наклон всегда должен быть направлен к ближайшей воронке. Поэтому необязательно, чтобы в системе все желоба находились на одном направлении. Важно учитывать расположение всех элементов водостока.



Как сделать водосток с наклоном

Еще на стадии монтажа системы нужно точно определить необходимый уклон водосточного желоба. СНИП гласит, что делать это нужно, ориентируясь на крепления. При выборе мест, где они будут фиксироваться, в первую очередь и учитывается наклон.

Во многих системах водостоков, особенно тех, которые выполнены из оцинкованной стали, кронштейны для желобов должны быть расположены на расстоянии в 1 м друг от друга. Получается, что вам даже не придется рассчитывать общий угол уклона. Достаточно будет крепить каждый кронштейн на 3–4 мм ниже предыдущего. Именно таким приемом и пользуются опытные специалисты.

kanalizaciya.tv

инструкция по монтажу, нормы и требования, советы

У хорошей постройки должна быть хорошая крыша. А у хорошей крыши должен быть хороший водосток. В статье пойдет речь именно о водостоке, о материалах для него, уклоне водосточного желоба и всем остальном, что может быть связано с данным вопросом.

Виды водостоков

На сегодняшний день существуют несколько видов материалов для водосточных систем. Назовем основные из них:

  • металл;
  • медь;
  • дерево;
  • пластик.

Теперь нужно сказать пару слов о каждом виде водосточной системы.

Металлическая водосточная система

Это классика, которая еще до сих пор встречается повсеместно в нашей жизни. Главный плюс такой системы – это ее долговечность, которая измеряется десятками лет. Главным минусом такой системы может быть ее цена. Металл за последние годы сильно прибавил в цене, кроме этого, появилось много дешевых аналогов этого материала.

Медный водосток

Если коротко, то это дорого, эксклюзивно и еще раз дорого. Крайне редко встречается. Такая водосточная система устанавливается на роскошные загородные дома, оформленные в определенной стилистике. Такой вариант редко встречается по той причине, что мы с вами очень редко бываем в таких домах. Срок годности такого варианта практически не ограничен, так как медь не будет ржаветь в процессе эксплуатации. Ее нужно лишь изредка очищать от окисла.

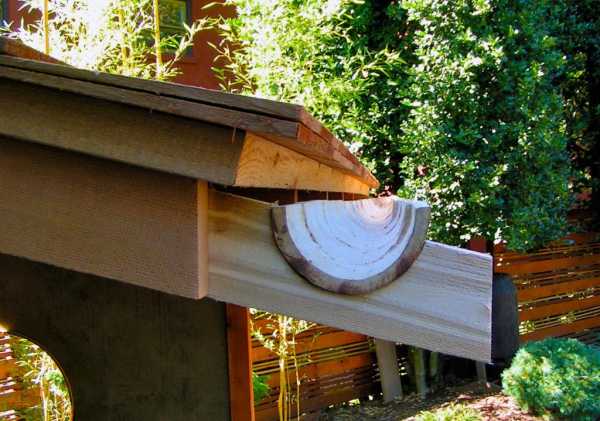

Деревянный водосток

Устаревший вариант, но иногда его можно встретить и в современных постройках, если их дизайн стилизован под старину. Такая система не слишком долговечна. Плюс к этому в желобе из древесины скапливаются мусор и грязь, по этой причине уклон водосточного желоба из дерева нужно делать более значительным, чем в случае с каким-либо другим современным материалом. Нужный уклон можно найти в этом случае путем проб и ошибок. Смонтируйте пробный вариант, если окажется недостаточно, то сделайте круче уклон водосточного желоба. СНиП и нормы вам не помогут в этом случае, они рассчитаны на современные варианты, и это явно не случай с деревянным водостоком.

Дополнительно стоит обработать такую водосточную систему специальными составами, защищающими от гнили и плесени. Это позволит вам на какое-то время продлить срок эксплуатации системы.

Пластиковый водосток

Это вариант нашего времени. Удобно, просто, легко и недорого. Про долговечность можно даже не упоминать: все мы знаем что пластик может служить веками! Сегодня можно подобрать нужный вам по цвету и форме пластиковый водосток. Выбор в этой категории просто невероятен. Цены на пластиковые водосточные системы тоже приемлемые. Такой вариант встречается повсеместно на различных видах построек, начиная с жилых и заканчивая хозяйственными и промышленными.

Уклон водосточного желоба

Это важнейший момент в вопросе обустройства водостока. Важно сделать уклон правильным. Если он будет недостаточным, то система просто не будет работать, если окажется слишком большим, то смотреться это будет не слишком привлекательно, а также принимающая воронка может просто не справляться с потоком воды, который будет в нее попадать. Нужно определить в этом вопросе золотую середину, тем более что искать ничего не нужно, потому что есть четкий регламент уклона водосточного желоба на 1 метр. СНиП регулирует данный вопрос. Нормы давно прописаны и не вызывают никаких вопросов.

Если длина вашего водостока менее чем 24 метра, то можно делать обычный уклон в одну из сторон, если водосточная система длиннее, то ее длина делится пополам и делается два уклона от середины в разные стороны. Минимальный уклон водосточного желоба составляет один сантиметр на каждый погонный метр водостока. Это нижний предел, но есть в СНиПе и другое значение, оно считается средним. Этот показатель составляет два-три сантиметра уклона водосточной системы на каждый ее погонный метр.

Для деревянного варианта такой уклон может оказаться недостаточным, в данной ситуации начать нужно с показателя в два-три сантиметра на метр длины. Если такого уклона будет недостаточно, то можно добавить еще один сантиметр, и так далее, пока не получится оптимальный вариант.

Важность вопроса

Почему так важно соблюдать уклон водосточного желоба на 1 метр? Нормы в СНиПе не берутся с неба. Все, что там приводится – это результат долгих опытов на практике, споров и теоретических расчетов людьми, которые знают в строительстве толк. СНиП дает минимальные показатели и достаточные цифры. Соблюдать данные правила несложно, поэтому проблем в данном вопросе обычно не возникает.

Как правило, почти во всех случаях достаточно бывает водостока на своем личном участке с одной приемной воронкой. В личном пользовании крайне редко оказываются здания, длина которых превышает 24 метра. Этот момент позитивный, так как одна приемная воронка предполагает один вертикальный канал в системе водостока, то есть экономия материалов и денежных средств. Так как в случае, если ваш водосток имел бы две приемные воронки и два вертикальных канала, материалов на них ушло бы вдвое больше. Это некая экономия денежных средств, а сэкономить без потери в качестве любит каждый из нас.

СНиП по другим вопросам водостока

Нужно понимать, что в СНиПе можно найти не только вышеуказанные нормы, но и кое-что другое по водосточному желобу. Уклон на метр мы уже рассмотрели. Теперь скажем о шаге установки кронштейнов водосточной системы. СНиП рекомендует устанавливать кронштейны на расстоянии 50 сантиметров друг от друга, если мы говорим про водосточную систему из пластика. Если желоба сделаны из металла, то шаг кронштейнов составит 75-150 сантиметров, в зависимости от толщины материала.

Монтаж

Монтаж прост. Он заключается в правильном креплении кронштейнов. После их монтажа происходит просто закрепление элементов водосточной системы на них. Единственный момент, который стоит учитывать при монтаже — это то, что вам нужно правильно выбрать место установки желоба (чтобы стекающая вода с крыши попадала именно в желоб, а не текла перед ним или улетала за него).

После того как вы наметите место установки желоба, можете провести небольшой опыт. В его ходе нужно будет налить на крышу достаточное количество воды и посмотреть, будет ли она попадать в желоб. Если опыт провален, то следует провести соответствующие корректировки и повторить процедуру. Опыт нужно продолжать, пока вы не получите удовлетворительные результаты.

Отзывы свидетельствуют о том, что интуиция вас не подведет. Скорее всего, вы выберете нужное место размещения желоба с первого раза. Если не с первого, то со второго точно. Это доказано опытным путем людьми, которые уже имели дело с водосточными системами и их монтажом.

Как делать уклон?

В самой высокой точке вашей водосточной системы вы устанавливаете начальный кронштейн. В самой низкой точке вашего водостока устанавливается заключительный кронштейн (разница высот между начальным и заключительным кронштейнами рассчитывается, исходя из информации в СНиП). Далее между этими двумя кронштейнами натягивается шнур (веревка). После этого можно установить промежуточные кронштейны, ориентируясь на шнур (веревку). Не забывайте соблюдать нормы СНиПа, устанавливая промежуточные кронштейны вашей водосточной системы.

Советы

Опытные люди, которые возводят на своем участке уже не первую постройку, создают уклон водосточной трубы без использования каких-то измерительных инструментов.

Отзывы мастеров о строительстве свидетельствуют о том, что если речь идет о постройке на вашем участке (то есть крыша не слишком масштабная), то вы можете сделать уклон водосточной трубы, используя свой собственный глазомер. Но мы все же рекомендовали бы использовать специализированные измерительные инструменты и действовать в рамках СНиПа.

Чистка водостока

Если мы говорим о современном водостоке из ПВХ, то в продаже для него есть специальная защитная сетка. Она устанавливается прямо на желоб и защищает его от попадания посторонних предметов (листья, ветки и прочий мусор). Если такая сетка не предусматривается вами, то периодически нужно будет прочищать желоба. Эта процедура несложная и требуется редко (обычно не чаще одного раза в сезон). Чистка осуществляется рукой или же тряпкой. Кроме этого следите, чтобы вертикальные трубы системы не были забиты, хотя такое происходит крайне редко.

В заключение

Сегодня мы узнали, какой должен быть уклон водосточного желоба и почему он должен быть именно таким. Кроме этого, познакомились с различными материалами для создания водосточной системы. Ничего сложного в данном вопросе нет, нужно просто знать нормы и соблюдать правильный уклон желобов водосточных систем при монтаже.

fb.ru

Уклон водосточного желоба на 1 метр

Монтаж водосточной системы и расчет ее уклона

Неотъемлемым элементом любой кровельной конструкции является водосточная система, которая позволяет отвести влагу, защитить от ее негативного воздействия не только саму крышу, но и стены. Процесс ее монтажа желательно начинать с проектирования и выполнения целого ряда расчетов. Для того чтобы ливневые и талые воды отводились с кровли максимально эффективно, потребуется в первую очередь правильно рассчитать уклон водостока и сечение всех его элементов.

Определяем уклон водосточной системы

Такой параметр, как уклон желобов водостока имеет огромное значение. Все дело в том, что если он окажется недостаточным, это приведет к скоплению влаги, которая обязательно найдет уязвимые места системы и будет медленно, но уверенно просачиваться сквозь них. Кроме того, в зимний период излишки воды могут замерзать, последствием чего станет разрушение желоба из-за температурного расширения.

При слишком большом уклоне водосточная система может не справиться с эффективным отведением ливневых вод, которые будут переливаться через края и, опять же, попадать на стены, постепенно вымывая из них связующие вещества.

Какой уклон водостока можно назвать оптимальным? Обычно это значение составляет 2-5 миллиметров на погонный метр. Для достижения желаемого результата вам потребуется всего два инструмента – длинный шнур и строительный уровень. Используя их, необходимо предельно аккуратно разметить места монтажа кронштейнов, благодаря чему вы сможете получить точный уклон системы водоотведения.

Расчет сечения элементов водосточной системы

Уклон системы водоотведения – важный, но не единственный параметр, от которого зависит эффективность ее работы. Кроме того, следует точно рассчитать сечение труб и желобов, для чего впору воспользоваться следующими рекомендациями:

  • для кровель, площадь которых не превышает 130 квадратных метров вполне можно обойтись одним водостоком с диаметром трубы 85-110 миллиметров и сечением желоба 115-125 миллиметров;
  • если площадь крыши больше 130 квадратных метров, потребуется уже два водостока с диаметром трубы 87-10 миллиметров и сечением желоба 150 миллиметров.

Установка кронштейнов водосточной системы

Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.

Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.

Устанавливаем воронки водостока

Следующий этап монтажа водосточной системы – это установка водоприемных воронок. В процессе ее выполнения мы рекомендуем выполнять все перечисленные ниже рекомендации:

  • для обеспечения герметичности системы необходимо очень аккуратно вырезать отверстия под воронки в желобе. Для пластиковых изделий лучше использовать острый нож, а для металлических – специальную ножовку;
  • передний фальц воронки должен быть прочно зацеплен за кромку желоба;
  • фиксаторы изделия закрепляются на задней кромке водостока;
  • в пластиковых системах воронка крепится к желобу с помощью специально предназначенного клея.

На последнем этапе монтажа необходимо установить специальные заглушки, которые оснащаются резиновыми уплотнителями для сведения к минимуму риска протечки системы.

Особенности монтажа водосточных желобов

После того как кронштейны выставлены строго по уровню, установить желоба, соблюдая необходимый уклон системы, будет совсем несложно. Для этого достаточно вставить изделие за кромку крепежного элемента и провернуть его до упора на 90 градусов. Для крепления желобов могут быть использованы либо специальные металлические пластины, либо защелки из полимерных материалов.

На поворотах водосточной системы для соединения желобов применяются специальные уголки, которые исключают протечку воды на данных участках. Также важно правильно установить соединители и компенсаторы. Последние предназначаются для того, чтобы исключить деформацию элементов водосточной системы из-за температурного расширения. Монтаж компенсаторов осуществляется на тех участках, где желоба стыкуются с водосточными трубами.

Правильный уклон водосточного желоба, лотка

Составными элементами системы водостока, обустройство которой крайне необходимо для надежного функционирования кровли, являются: желоб водосточный; кронштейны для него; воронки, заглушки, трубы. Отсутствие водоотведения с крыши дождевых и талых вод непременно заканчивается разрушением стен и фундамента здания. Для предотвращения нежелательных последствий также потребуются водосточные лотки.

Нюансы проектирования водосточной системы

Прежде, чем приступить к работе по созданию водостока, внешний вид которого изображен на фото, потребуется правильно его запроектировать. Особое внимание при этом обращают на уклон желоба водостока и его сечение. Для того чтобы просчитать вышеназванные параметры, нужно знать площадь отведения воды. Необходимую величину определяют путем умножения длин крыши и ската.

В зависимости от полученного результата, согласно схеме, определяется сечение, которое должен иметь кровельный желоб и диаметр водосточной трубы:

  • если крыша имеет площадь от 60 до 100 «квадратов», тогда потребуется монтаж одного водостока, с сечением желоба 115 миллиметров и диаметром трубы – 87 миллиметров;
  • когда площадь кровли составляет 80-130 «квадратов», параметры элементов одного стока, который необходимо приобрести, должны составлять соответственно 125 и 110 миллиметров;
  • в том случае, если размер крыши равен от 120 до 200 «квадратов», то водостоков необходимо два, каждый с сечением желоба 150 миллиметров и диаметром трубы 87 миллиметров;
  • два водостока потребуется для обеспечения отвода воды с кровли площадью 160-220 «квадратов», при этом у желоба сечение должно составлять 150 миллиметров, а у трубы диаметр – 110 миллиметров.

Крепление кронштейнов

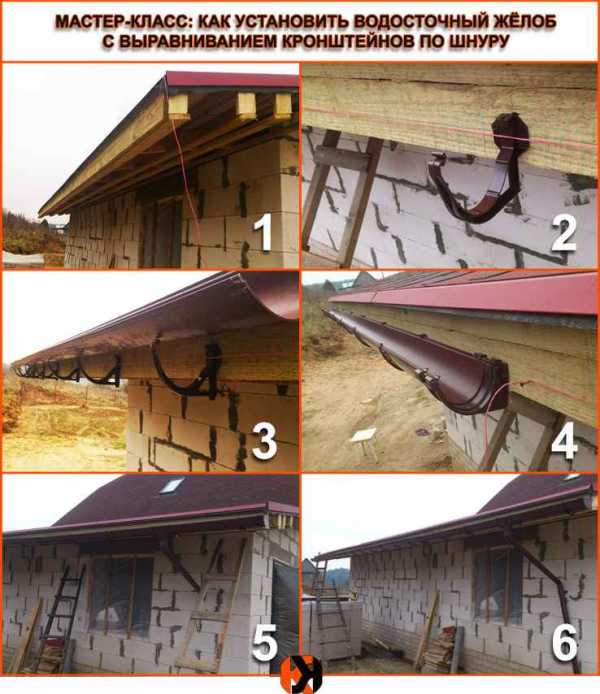

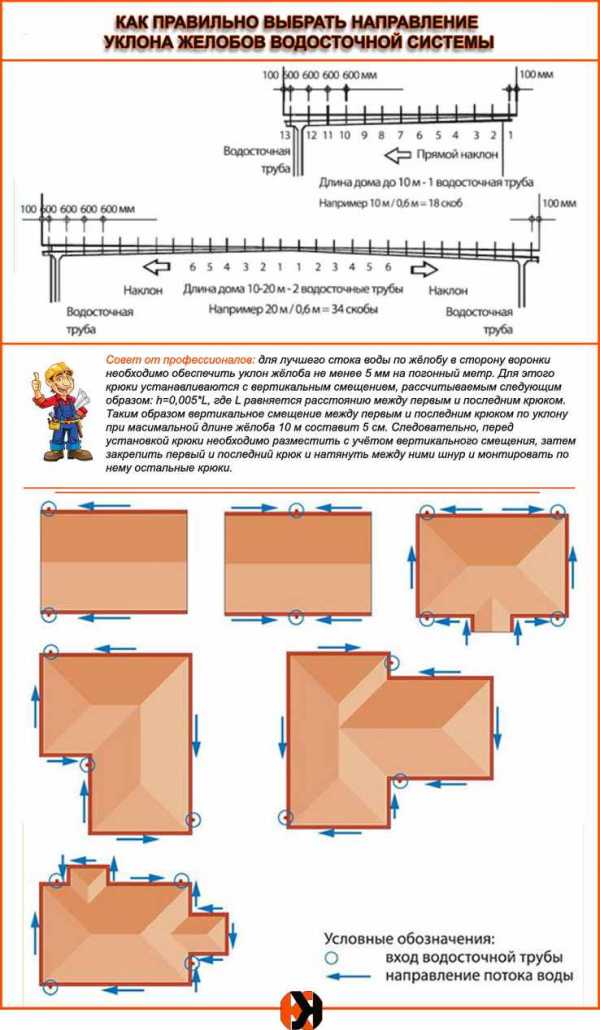

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур и определяют точки монтажа промежуточных кронштейнов. Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах. Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Установка воронок

Самостоятельная установка водосточной системы на крыше дома

Водосточная система предназначена для отвода атмосферных осадков с кровли скатного типа. Срок эксплуатации водостока – от 5 до 12 лет, при правильном монтаже и эксплуатации. Но часто можно увидеть, как почти новая водосточная система приходит в негодность: обрывается или провисает. В данной статье, мы расскажем как самостоятельно выполнить монтаж водостока с соблюдением всех технологических требований.

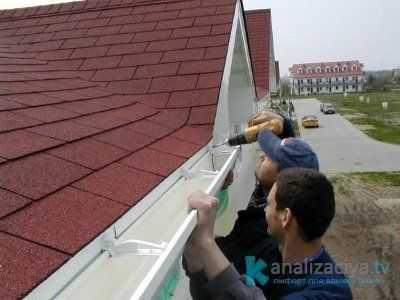

Выполнять установку водостока лучше как минимум с одним напарником. Крепится водосток под свес крыши. Уклон водосточного желоба должен быть в пределах 2-3 миллиметров на один метр в направлении слива.

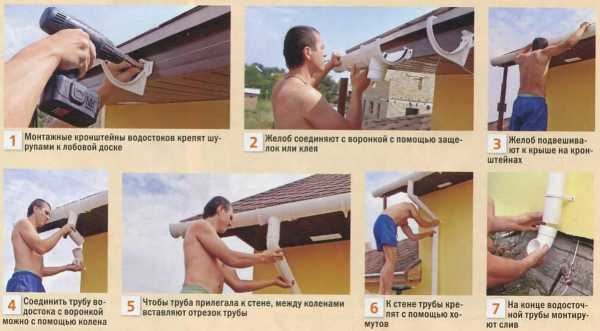

Монтаж состоит из следующих этапов:

Пошаговое руководство по установке водостока на крышу дома из 6 пунктов

1. Установка держателей: кронштейнов и желобов

Лучше конечно прикрепить кронштейны еще на этапе монтажа обрешетки кровли. Идеальным вариантом будет, чтобы шаг держателей для желобов совпадал с шагом стропил – где-то в пределах 50-60 сантиметров.

Если расстояние между стропилами больше, например один метр, то к обрешетке нужно прикрепить дополнительные кронштейны. Далее по горизонтали с уклоном примерно 5 сантиметров на 10 метров желоба располагаем крюки.

Чтобы достичь качественного слива воды, нужно вычислить разницу между высотой крайних крючков и с помощью фломастера или карандаша отметить угол наклона. Для удобства можно пронумеровать каждый крюк. При достаточно большой длине крюка, их можно немного подогнуть в соответствии с наклоном крыши. Короткие крюки прикрепляются на вертикальную сторону обрешетки. Как итог, у Вас должно получиться так, чтобы центр дуги крюка был в той же вертикальной плоскости, что и центр угла кровли.

При длине дома от 20 метров, следует делать два угла уклона для слива в 2 воронки или же смонтировать одну воронку, но посередине.

2. Следующим этапом является установка воронок.

В зависимости от характеристик желоба вам может понадобиться сделать отверстие для воронки. Будьте очень внимательны, чтобы дырка не получилась шире воронки, иначе вода будет стекать мимо. Сделать это можно с помощью ножовки.

С помощью разметочного инструмента: карандаша, фломастера и т. п. отметьте центр крепления воронки к желобу. Отверстие должно находиться прямо над ним. Далее закрепляем желоб и воронку: под одну сторону подводим фальц, а с обратной стороны крепим фиксатор.

3. Желоб внешним пазом крепим на кронштейн таким образом, чтобы он полностью лег в него, далее его нужно закрепить фиксатором.

4. На желоб монтируем заглушку. Она может идти как в одном комплекте с уплотнителем, так и отдельно. Во втором случае уплотнитель укладывается на дугу заглушки, следим, чтобы ребристая часть была сверху. Теперь желоб стыкуется с уплотнителем и надевается заглушка, чтобы она полностью вошла в паз, нужно по ней немного постучать.

5. Важным моментов в монтаже водосточной системы является учет воздействия окружающей среды: обледенение, перепады температуры. Так водосток может расширяться и сужаться, что в свою очередь приведет к повреждению желоба, если не принять соответствующие меры. Водосточные системы из пластика имеют бесклеевое соединение, поэтому желоб нужно закреплять так, чтобы он немного проскальзывал по уплотнителям.

Водосток с клеевым соединением требует дополнительных компенсаторов, которые устанавливаются на высшие точки желоба. Для металлических систем, расширение при разнице температур небольшое, но все же рекомендуется использовать уплотнители.

6. Желоба нужно соединить между собой – для этого используются соединители. Как мы уже говорили в предыдущем пункте, они должны быть с резиновыми уплотнителями. Соединители монтируются на оба желоба по центру: сначала он устанавливается на сторону без замка, а потом уже на обратную. Стоит отметить, что между желобами должен быть зазор 3-5 мм.

7. Под каждым углом желоба должен быть кронштейн. Углы соединяются по методу, описанному в пункте 6.

8. Желоба нужно защитить от попадания различного мусора, листьев. так как забивание системы может привести к намоканию стен и даже к подмыву фундамента. Чтобы избежать подобного, нужно на желоб устанавливать специальные решетки – листоулавливатели.

9. Под каждой воронкой устанавливается колено стока. Благодаря ему, водосток скрепляется с хомутами труб и находится ближе к стене. К этому колену монтируется еще одно колено, кольцо которого направляется вниз, а на него уже надевается труба.

10. Если между коленом, которое идет от воронки, и стеной значительное расстояние, то необходимо ещё вставить соединительную трубу.

11. На данном этапе сточная труба монтируется в колено и скрепляется хомутами. Если высота стока значительна, то возможно использование нескольких труб, которые надеваются друг на друга.

12. Существует два вида хомутов: для деревянной стены и для кирпичной. В случае с последней, хомут идет вместе со штырем, который вбивается в дюбель

13. Важно помнить, что нельзя располагать слив очень близко к земле или отмостке. Расстояние должно быть в пределах 30-40 сантиметров.

Таким образом, при соблюдении технологии Вы получить отличную водосточную систему, которая прослужит Вам срок, который гарантировал производитель.

Ремонт кирпичной кладки наружных стен не терпит отлагательств, 5 видов разрушения и способы их устранения в нашей статье.

Ремонт крыши покрытой рубероидом (трещины, пробоины, расхождения стыков) — по ссылке на Оркмастер.ком .

Источники: http://krovlyamoya.ru/gidroizolyaciya/montazh-vodostochnoj-sistemy-i-raschet-ee-uklona.html, http://kryshadoma.com/vodostok/pravilnyy-uklon-vodostochnogo-zheloba-lotka.html, http://orcmaster.com/remont/krysha/vodostok-na-kryshu.html

stroykrishu.ru

Уклон водостока — как он влияет на эффективность водоотведения

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

  • минимальный – 1 мм на 1 м длины желобчатого участка;
  • максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 мм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

  1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
  2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
  3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
  4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

  • перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
  • перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
  • застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Видео инструкция

www.krovlyakrysh.ru

Уклон водосточного желоба на 1 метр

На скатных крышах, за редким исключением, используются наружные системы водоотвода. Вода, сбегая со скатов, по желобам стекает в трубы, расположенные снаружи дома. Чтобы этот процесс не вышел из-под контроля, необходимо правильно сделать уклон водостока, а также произвести расчет сечений и длины всех элементов с учетом конфигурации и площади самой кровли. О чем важно помнить при устройстве водоотвода с крыши?

Элементы системы водостока отличаются формой в сечении и диаметрами. При проектировании и закупке обычно берут за основу площадь водосбора — для этого достаточно знать ширину и длину скатов. Для создания водосточной системы на площади до 100 м2 достаточно одной трубы, больше 100 м2 — двух и более.

Точнее вычислить размер эффективной поверхности кровли можно по особой формуле:
, где:
B — длина края ската в м;
H — высота фасадной проекции крыши в м;
L — общая длина крыши в м;
S — площадь эффективной поверхности в м2

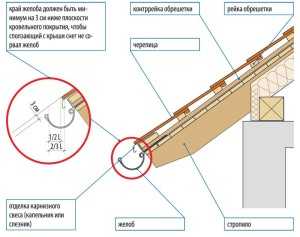

Особенного внимания заслуживает расчет наклона желобов. Перед началом установки места крепления  кронштейнов предварительно размечаются. При этом угол водосточного желоба должен быть подобран оптимально непосредственно для данной кровли, поскольку:

  • если он чрезмерно большой — с объемом не справится воронка водостока;
  • если он будет недостаточным — желоба переполнятся, со временем деформируются и придут в негодность;
  • лучшим вариантом считается, когда уклон составляет от 2 до 5 мм на пог. метр, минимально допустимый параметр — 1 мм на пог. метр.
Для разметки используются самые простые инструменты — тонкий длинный шнур и уровень. В среднем, в зависимости от вида материала, на 50-80 см желоба берется один кронштейн. В жаркое время года элементы водостока подвергаются тепловому расширению, поэтому для предупреждения деформации используются специальные компенсаторы.

www.redroofs.ru
