Распределительная коробка для электропроводки

Содержание:

1. Назначение распределительных коробок
2. Общее устройство распределительной коробки
3. Материалы для изготовления корпусов и размеры
4. Соединение проводов
5. Основные способы соединения
6. Видео

В процессе прокладки кабельных линий рано или поздно возникает необходимость в соединении проводов между собой. Для этих целей в электротехнике уже давно придумана и широко используется распределительная коробка для электропроводки, позволяющая не только скрыть места соединений от посторонних глаз, но и защитить их от внешних воздействий.

Установка распаечных коробок считается важным этапом при выполнении электромонтажных работ. Благодаря правильно смонтированным коробкам и грамотному соединению проводов, электрический ток равномерно распределяется по всем имеющимся точкам, потребляющим энергию и вся электрика функционирует нормально.

Назначение распределительных коробок

Распределительные коробки классифицируются по нескольким основным признакам. Их форма может быть круглой, квадратной или прямоугольной. Это никак не влияет на выполнение функций, но существенно расширяет область применения.

Основным отличием считается сфера применения этих изделий, которые предназначены для скрытой и открытой проводки. Существуют и другие особенности, заключающиеся в различных способах крепления, размерах и конструкциях. Независимо от варианта исполнения, все распределительные коробки имеют общее назначение. С их помощью все провода, идущие от щитка, разводятся к розеткам, выключателям, осветительным приборам и другим нужным точкам, расположенным независимо друг от друга. При этом вся поступающая электроэнергия распределяется равномерно, исключая перегрузки и сбои в работе оборудования.

При выполнении электромонтажных работ, вся проводка прокладывается в виде отдельных магистралей, то есть разделяется на группы. Именно в этот период в каждой узловой точке применяется распределительная коробка в которой провода соединяются между собой. В этих местах существует повышенный риск возгорания и возникновения пожара из-за нарушения контактов.

Поэтому большинство изделий выполнены из материалов, устойчивых к возгоранию и обеспечивающих пожарную безопасность. Они создают своеобразный изоляционный слой между возможным очагом возгорания и окружающей средой. Практически все коробки выполняют эстетические функции, скрывая некрасивые места соединений и органично вписываясь в интерьеры помещений.

Общее устройство распределительной коробки

Основные конструктивные элементы совершенно одинаковы для всех изделий этого типа. Внутри каждой коробки имеются крепления для проводов – зажимы и клеммные колодки. Зажимы предназначены для фиксации вводных кабелей большой толщины, а в клеммных колодках закрепляются уже отдельные провода с помощью винтов – фиксаторов.

Если клеммные колодки внутри коробки отсутствуют, в этом случае провода соединяются методом скрутки. Выполняется тщательное скручивание разделанных концов, после чего они изолируются с помощью пластиковых колпачков или изоленты.

Клеммные соединения считаются более удобными. Они дают возможность соединять провода разного сечения, обеспечивая надежный контакт. Единственным недостатком такого клеммника считается постепенное ослабевание болтового соединения, что приводит к нарушению контакта проводов. Такой узел начинает греться, в результате соединение постепенно обгорает и выходит из строя.

Для соединения проводов из разнородных металлов – меди и алюминия применяются колодки с латунными клеммами. Они не подвергаются электрохимическим процессам и обеспечивают надежное соединение, без нарушения работы электросети. Сегодня алюминиевые провода для прокладки электропроводки внутри помещений практически не используются, поэтому в большинстве клеммных колодок устанавливаются медные контакты. Для изготовления колодок применяются пластиковые материалы – полипропилен, полиамид, полиэтилен.

Ввод проводов в распределительную коробку осуществляется через специальные отверстия в корпусе. В отверстиях установлены сальники – резиновые кольца, плотно прилегающие к поверхностям и препятствующие проникновению внутрь корпуса пыли и влаги.

Материалы для изготовления корпусов и размеры

Для изготовления распределительных коробок используются материалы, обладающие максимальными защитными свойствами в течение всего периода эксплуатации электрических сетей. Как правило, это различные виды высококачественных пластиков или металлы с антикоррозийным покрытием. Это становится особенно важно, когда требуется выполнить уличное освещение или произвести другие виды наружных подключений.

Металлические изделия изготавливаются из стальных луженых листов. В электрических сетях производственного назначения устанавливаются коробки, изготовленные из алюминиевых сплавов, устойчивых к коррозии. Каждая металлическая коробка отличается массивным корпусом. Крышка завинчивается наглухо, а между ней и корпусом устанавливаются изоляционные прокладки. Совместно с герметичными вводами, они защищают места соединений от пыли, влаги и газов.

Современные пластиковые корпуса обладают не менее эффективными защитными свойствами. Они не подвержены воздействию активных веществ, устойчивы к влажной среде и надежно изолируют от поражения электротоком. Пластик не горит под открытым пламенем, но при длительном влиянии высокой температуры может оплавиться. У пластиковых распределительных коробок прочность ниже, чем у металлических, но это не имеет особого значения, поскольку в процессе эксплуатации они практически не подвержены нагрузкам и механическим воздействиям.

Изделия данного типа имеют неодинаковые размеры, в зависимости от назначения, условий эксплуатации, класса защиты, количества вводов и других факторов. Диаметр или сторона квадрата стандартной коробки обычно составляют от 10 см.

Соединение проводов

Перед тем как установить коробку и закрыть крышкой, нужно соединить проводку. Надежный контакт может получиться только при соблюдении всех правил соединения проводов между собой. В противном случае контакт получится слабым или будет полностью отсутствовать. Это приводит к серьезным проблемам, когда в розетку включается электрооборудование повышенной мощности.

Основное требование, предъявляемое к монтажу распределительных коробок, заключается в обеспечении свободного доступа ко всем соединениям проводов. Если изначально коробку будет закрывать отделка, то в случае неисправности, его придется полностью снимать или удалять для проведения ремонта.

Сама проводка внутри коробки может соединяться между собой любым удобным способом. Чтобы выбрать наиболее подходящий вариант соединения, следует подробнее рассмотреть каждый из них.

Основные способы соединения проводов

Самым распространенным методом является скрутка. Однако данный вариант считается не вполне надежным, поскольку соприкосновение между проводами происходит на небольшой площади. Со временем такое соединение внутри распредкоробок ослабляется, нагрузка возрастает и применение мощных приборов становится невозможным.

Гораздо эффективнее считается опрессовка с использованием соединительных гильз. Каждая гильза выбирается в зависимости от общей толщины соединяемых проводов. Фиксация осуществляется с помощью специального обжимного инструмента – пресс-клещей. Данная процедура выполняется в следующем порядке:

• Зачистка изоляции проводов на нужную длину, соответствующую длине гильзы.
• Ввод в гильзу кончиков проводов.
• Обжим гильзы пресс-клещами.
• Место соединения изолируется термоусадочной трубкой или изолентой.

Следующий способ – сварка считается очень надежным, поскольку соединение получается в виде единого целого провода, не поддающегося окислению в процессе эксплуатации. В этом случае устанавливаемую коробку можно не трогать в течение длительного времени. Данная операция будет сложнее по сравнению с обжимом, а для ее реализации потребуются следующие инструменты и материалы:

• Специальный сварочный аппарат на 24В, мощностью не ниже 1 кВт.
• Угольные электроды.
• Флюс или канифоль, защищающие металл от окисления.
• Очки и перчатки для индивидуальной защиты во время работы.

Для работы с аппаратом должны быть хотя-бы минимальные навыки. Провода очищаются от изоляции, а их поверхность до блеска зачищается наждачной бумагой. После этого они скручиваются обычным способом и прижимаются к электроду, в углубление которого засыпан флюс. Провода необходимо удерживать в этом положении до появления контактной точки в виде шарика.

Место соединения очищается от излишков флюса, покрывается лаком и изолируется.

Метод пайки чем-то напоминает сварку, однако у него имеются существенные отличия. Для соединения проводов применяется припой, расплавляемый с помощью паяльника. Единственным недостатком данного способа является ненадежность соединений в местах, подверженных сильному нагреву.

При отсутствии навыков пайки, этим методом пользоваться не рекомендуется. Неправильное соединение может привести к разрыву в этом месте даже при незначительной нагрузке. Сам процесс выполняется так же, как и при сварке, с той разницей, что расплавляется не металл проводов, а припой. Для более надежного скрепления расплавленная масса должна обязательно затекать внутрь скрутки. После изоляции коробку можно окончательно устанавливать на свое место.

electric-220.ru

Распределительная коробка для электропроводки | Электрика в доме

Такая распределительная коробка (распаячная коробка), необходима для равномерного распределения мощности нагрузки по помещениям и местам потребления электроэнергии — это электрические приборы освещения, бытовая техника. Прежде всего, распределительная коробка для электропроводки обеспечивает пожарную безопасность и механическую прочность места соединения проводов.

Изоляция соединения проводов защитными колпачками

Распределительная коробка для электропроводки ставится во всех помещениях, а с нее разводят провода до выключателей, освещения и розеток. В последнее время наметилась тенденция, в квартирах и домах устанавливать общий квартирный щиток.

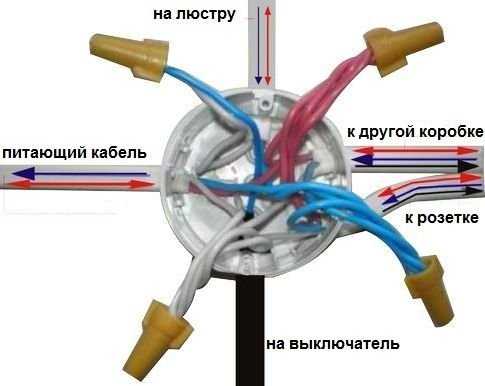

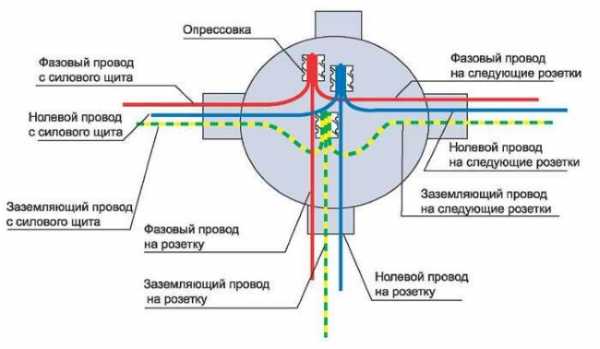

Соединение схемы электропроводки в распределительной коробке

Конечно это удобно, значительно увеличивается пожарная безопасность, а с другой стороны увеличение общей длины проводов, и соответственно затрат на монтаж электропроводки. В случае установленных квартирных щитков также ставится распределительные коробки в помещения для ответвления и подключения розеток шлейфом  и различных групп освещения.

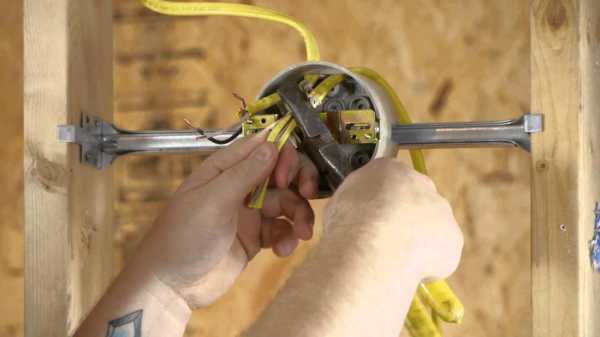

Установка распределительной коробки для электропроводки

Изготавливают распределительные коробки из металла или негорючего пластика. Она может быть круглой или прямоугольной формы и представляет собой небольшой короб с крышкой. Устанавливают их от потолка до 30 см, в зависимости от высоты потолка.

Вид распаяной распредкоробки с защитными колпачками

Монтаж проводки может быть двух видов — это скрытый, когда провода укладываются в штробы и заделываются или открытой — когда провода или кабель укладывают в кабельных каналах, укрепленных на стене. В зависимости от вида монтажа проводки имеется различие в установке коробки.

В случае со скрытой проводкой, распределительная коробка устанавливается заподлицо со стеной таким образом, чтобы можно было определить местонахождения распаячной коробки и не нарушить внешний вид стен. Обычно заделывают крышку короба так, чтобы пальцами можно было прощупать небольшой выступ крышки (вариант для обоев).

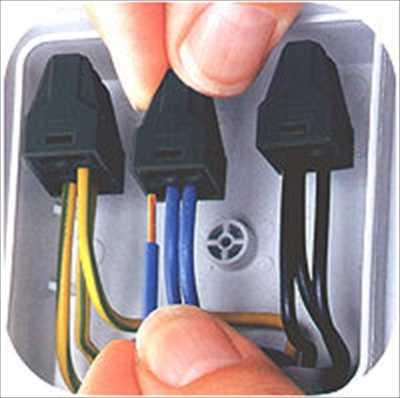

Соединительные клеммы в распаячной коробке

В подвесных потолках делают небольшой люк для удобного доступа к крышке коробки.  По нагрузке для освещения достаточно сечения медного одножильного провода 1,5 мм2, а для розеток медный провод 2,5 мм2. Если провода разводятся от квартирного электрощита, тогда можно получить большое число проводов в электропроводке, которые маркируют, чтобы не запутаться.

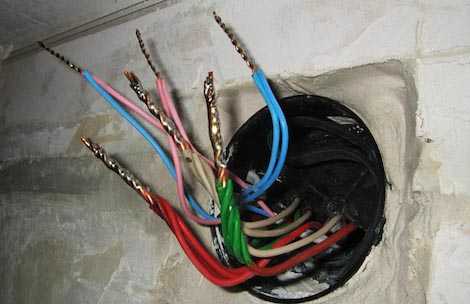

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;
— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

Другой тип соединительных клемм в распаячной коробке

Использование цветов сильно упрощает монтаж электропроводки.

Способы соединений проводов в распределительной коробке

Соединение проводов в распределительной коробке проводится несколькими методами.

1. Защищается провод от изоляции и затем снимается окись ножом. Каждый провод обслуживается отдельно. Далее провода скручивают пассатижами и паяют припоем с канифолью. Применять паяльную кислоту запрещается. Изолируют провода изолентой и пластмассовыми колпачками.
2. Соединение проводов соединительными клеммами также возможно, но в этом случае уменьшается площадь соприкосновения соединяемых проводов, что увеличивает вероятность их нагрева.
3. Сварка проводов считается самым надежным способом соединения электрических проводов.
   Перед сваркой провода также защищают от изоляции и скручивают. Сваривают провода небольшим сварочным трансформатором на 220 вольт с выходом 36 вольт и мощностью 200 ватт и выше. Один конец трансформатора через зажим типа “крокодил” соединяют со скрученными проводами на расстоянии 1 см от конца, а к концу провода прикладывают урывками (до получения навыка) другой конец провода с трансформатора с графитовым наконечником и сваривают. Изолируют сваренные концы также изолентой и колпачками из пластика. После изоляции провода аккуратно разводят в разные стороны так, чтобы все соединенные провода не соприкасались друг с другом.

Тоже интересные статьи

electricavdome.ru

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Домашний уют 19 января 2018

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

• Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.
• Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.
• Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допустима установка небольших схем. Корпус обязательно имеет экранирование, а содержимое иногда заливают водонепроницаемым компаундом, если оборудование эксплуатируется при условии повышенной влажности.

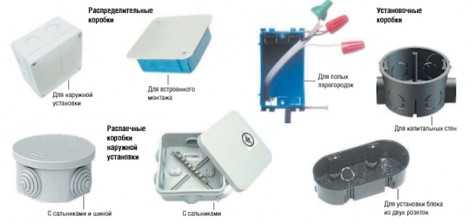

Классификация коробок для электропроводки

Распаечные коробки наружной установки делятся по нескольким признакам.

Материал изготовления:

• Полимер – корпуса полиэтиленовые, полипропиленовые, из полистирола.
• Металлические – из жести либо алюминия и его сплавов.

Назначение:

• Бытовое – для разведения электрической проводки, где используются однофазные сети.
• Промышленное – мини-боксы повышенной прочности, где разводят провода трехфазного напряжения.
• Специальное – распаечные коробки наружной установки для разведения сигнальных кабелей импульсной, радиочастотной и СВЧ техники.

Способ установки:

• Открытого типа – проводка проходит снаружи поверхности.
• Скрытого типа – кабеля спрятаны внутрь штробы.

Уровень защищенности:

• IP44 – боксы, которые допускается использовать на улице под укрытием от прямого попадания дождя, пыли, в помещениях с влажной средой.
• IP55 – коробки, выдерживающие непродолжительное прямое попадание воды и не пропускающие пыль. Наиболее ходовой вид распределительного оборудования.
• IP65 – предназначены для установки в местах сильно подверженных воздействию атмосферы, не пропускают дождевые потоки воды и пыль.
• IP67 – могут продолжительно находиться во влажной среде, например, под землей или на ее поверхности.
• IP68 – способны защищать проводку под водой. Они предназначены для небольших глубин.

Конструкции распределительных коробок

Все распределительные коробки для электропроводки имеют основные типовые элементы конструкции, но есть некоторые отличия в деталях.

Коробки поверхностной установки включают:

• Квадратный, прямоугольный или круглый бокс с отверстиями для проводки по сторонам, резьбовыми втулками входа винтов крышки, втулками крепления DIN-рейки и отверстиями для монтажа к несущей поверхности.
• Крышку, снабженную каналом для уплотнительной резинки и отверстиями под винты крепления к боксу. На ее внешней поверхности обычно указываются технические параметры изделия.
• Сальники ввода кабельного канала или проводов.
• Четыре винта крепления крышки.
• Уплотнительную резинку.
• DIN-рейку для соединения проводов (бывает не во всех моделях).
• Кнопку безопасности, которую подсоединяют к сигнализации, чтобы предотвратить несанкционированный доступ (бывает только в моделях специального назначения).

Коробки наружной установки врезного типа отличаются от описанных выше тем, что отсутствуют уплотнительные резинки и сальники, так как вся поверхность прячется под слой шпаклевки, которая будучи влагостойкой сама обеспечивает герметичную защиту.

В металлических боксах кабельные каналы вводят через штуцеры резьбового типа. Они более надежно защищают соединения от атмосферных воздействий. Такие изделия нет надобности экранировать.

Подключение распаечной коробки

Чтобы установить коробку разводки проводов, понадобится такой монтажный инструмент:

• Электрическая дрель с функцией удара.
• Пассатижи.
• Отвертка под плоский и фигурный шлиц.
• Монтажный нож со сменными лезвиями.

Дополнительные элементы:

• Рулон изоленты.
• Зажимные клеммы электрические.
• Крепежный материал (саморезы, пластиковые дюбели).

Порядок выполнения работ по монтажу наружной распределительной коробки для электропроводки следующий:

1. В месте установки сверлят отверстия для крепления бокса к плоскости, забивают дюбели.
2. В сальниках ножом вырезают отверстия под нужный диаметр провода.
3. Внутрь прикручивают электрические клеммы на нужное количество контактов.
4. Коробку крепят к стене саморезами, вкручивая их в дюбели.
5. Через полученные отверстия в сальниках вводят провода.
6. Зачищают концы проводов от изоляционного материала и снимают слой окисления, если такой присутствует.
7. Собирают схему в распаечной коробке, закрепляя провода в соответствующих клеммах.
8. Закрывают крышку бокса, фиксируя ее резьбовыми винтами.

Преимущества применения распределительных коробок

Удобство использования коробок монтажных является вполне обоснованным:

• Изделия выпускают под разную мощность электрических линий.
• Обеспечивается высокая степень защиты контактов при правильном выборе типа устройства.
• Отсутствие сложности монтажа корпуса и соединения проводов.
• Широкий выбор форм и декоративного исполнения, например, распаечные коробки наружной установки под дерево.
• Возможность доступа к коммуникациям и переподключению.
• Долговечность конструкции.

Заключение

Несмотря на простоту работ по монтажу распаечных коробок, важно помнить, что допуск к такому роду деятельности имеют только специалисты электрики и электронщики, если речь идет о разводке сигнальных проводов!
