Станок универсальный по дереву


Универсальный станок по дереву: устройство и характерные особенности

Все фото из статьи

Из древесины можно создавать потрясающие своей оригинальностью и необычностью изделия. И всё это благодаря простоте её обработке, которую можно осуществлять множеством различных методов. Универсальные станки по дереву для дома сочетают в себе сразу все инструменты, которые могут использоваться при работе со столь интересным материалом, о них и пойдёт речь в данной статье.

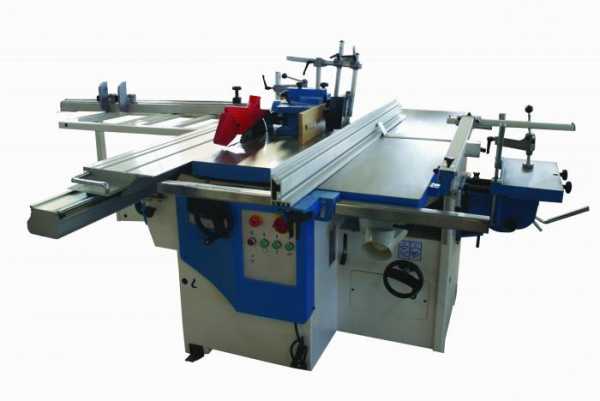

Фото универсального станка для работы с древесиной

Техническое описание

Универсальные станки станки по дереву имеют следующее строение:

Устройство

Торцевой вид стандартного универсального деревообрабатывающего станка

Обозначение на чертежеНазвание
1Столешница длиной 1100 мм, шириной 50 мм и толщиной 10 мм
2Фиксирующие элементы
3Полотно циркулярной пилы
4Продольное отверстие для хода пилы
5Окно для фрезы
6Пусковая панель
7Ножки конструкции
8Двигатель
9Нижняя рама для размещения двигателя
10Шкив вала пилы
11Шкив мотора
12Ремень клиновидного типа
13Колесо устройства натяжения
14, 15Держатели рубанка в положении покоя
16Конденсаторы пуска и работы
17Рубанок
18Вал рамы-подъёмника
19Отверстие верхнего уголка для работающего рубанка
20Нижние уголки стола
31Уголок системы, фиксирующей рубанок

Боковой вид стандартного универсального деревообрабатывающего станка

Обозначение на чертежеНазвание
21Элементы, фиксирующие раму с эксцентриками
22
Верхняя часть рамы
23Эксцентрики
24Ось поворота эксцентриков квадратной формы
25Держатели букс
26Упорный элемент для болта натяжения
27Болт натяжения
28Крепежи пусковой автоматики
29Сетевой разъём
30Буксы вала циркулярной пилы и фрезы для дерева

Хоть станок и имеет достаточно сложное строение, при наличии некоторых навыков и желания его можно даже собрать своими руками.

Преимущества

Какие же плюсы предоставляет эксплуатация рассматриваемого оборудования?

Давайте разберёмся:

  1. Универсальность. Как мы уже отметили выше, станок содержит в себе набор всех популярных инструментов для работы по дереву:

Роспуск доски любым удобным методом

    • Рубанок для выравнивания поверхности пиломатериалов.

Использование рубанка на деревообрабатывающем домашнем оборудовании

    • Сверло для осуществления отверстий различных диаметров.

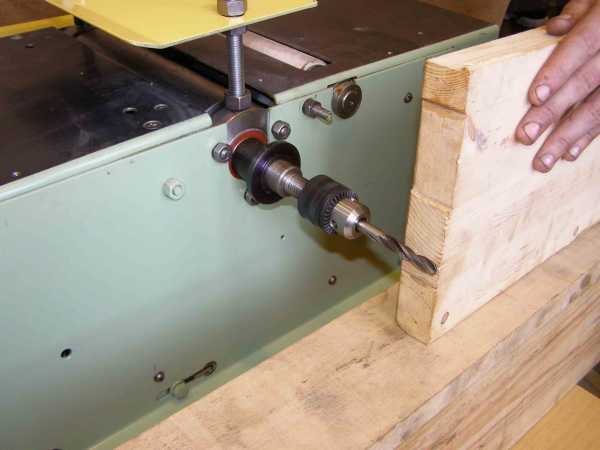

Сверление при помощи универсального станка по дереву

    • Фреза для создания фигурных форм.

Совет: при выполнении любой из вышеперечисленных операций рекомендуется одевать защитные очки. В обратном случае, случайно отлетевшая щепка может повредить глазное яблоко.

Пример защитных очков

  1. Выгодная цена. Приобретение одного универсального станка по дереву заменяет покупку многих приборов, что выгодно отражается на итоговой стоимости.
  2. Компактность. Один комплекс занимает меньше места, чем размещённое по всей мастерской разноплановое оборудование.

Экономия полезного места особенно важна для малогабаритных мастерских

  1. Простая и удобная инструкция эксплуатации. Обрабатываемую деталь можно зафиксировать в любом положении, все операции легко переключаются, управление автоматикой осуществляется элементарно. Если у вас есть основы навыков использования аналогичного оборудования, то освоить работу с универсальным станком по дереву не составит никакого труда.

Работа с деревообрабатывающим оборудованием

Совет: обязательно придерживайтесь во время работы за станком техники безопасности, в особенности не приступайте к выполнению операций в нетрезвом виде. Ведь в первую очередь это машина с множеством острых элементов, и пренебрежительное отношение к её возможностям может стоить получения тяжёлых травм.

  1. Высокая производительность. Чаще всего на рассматриваемом устройстве устанавливается двигатель мощностью 3 кВт и осуществляющий 3000 оборотов в минуту. Это гораздо мощнее того, что может быть на обычном бытовом инструменте, так что любые работы будут выполнены гораздо быстрее.
  2. Аккуратность производственного процесса. Подключённый к вытяжке пылесос исключит распространение опилок по всей мастерской и значительно улучшит вам обзор.

Промышленный пылесос минимизирует количество деревянных опилок в воздухе

Недостатки

Необходимо сразу же упомянуть и о некоторых минусах данного оборудования, о которых лучше знать ещё до их приобретения, чтобы сделать наиболее взвешенный выбор:

  1. Один двигатель на всё. То, что позволяет быть станку универсальным и компактным, одновременно доставляет и определённые неудобства. Имеется в виду, если мотор, например, сгорит при выполнении одной из операций, то вы, соответственно, лишитесь возможности выполнять и остальные. Так что давайте оборудованию остыть, вовремя смазывайте и прислушивайтесь к звукам его работы, будьте с ним бережны.

Образец двигателя деревообрабатывающей установки

  1. Травмоопасность. Мы уже упомянули о необходимости соблюдения правил безопасности во время работы за станком, но дело ещё и в том, что из-за наличия множества встроенных инструментов у базовой комплектации не всегда достаточно установлено защитных кожухов, чтобы максимально оградить пользователя от рабочих элементов. В этом случае после установки его в своей мастерской добавьте заградительные щитки самостоятельно.
Особенности выбора

В зависимости от того, куда вы покупаете универсальный станок, следует руководствоваться следующими рекомендациями:

  1. Домашняя мастерская. Объёмы бытовых работ, как правило, меньше промышленных, следовательно, переплачивать за мощность не стоит, вполне подойдёт модель с двигателем в 1 кВт. Кроме того обратите внимание на то, чтобы агрегат питался от 220 В, что является стандартом для домашней сети. Таким требованиям отвечают, например, «Prorab 5600» и «Интерскол СМ-60/150».

«Prorab 5600» для бытовых нужд

  1. Небольшой цех. Здесь тре

i-perf.ru

Универсальный деревообрабатывающий станок

По своему определению универсальный деревообрабатывающий станок — это машина, которую используют для переработки древесного сырья. Конечным результатом данного процесса является придание изделию нужных форм и размеров. На деревообрабатывающем агрегате вырабатывают разного вида товары применимые для совершения строительных операций (доска, брус, плиточные блоки из древесины, фанерные листы и пр.), детали для производства сборочных конструкционных каркасов (мебельные комплекты, машинные механизмы, поезда) и продукцию готовую к эксплуатации (дверные короба, оконные комплекты, паркетное покрытие, приспособления для канцелярских нужд).


Основная особенность универсального деревообрабатывающего станка — это его оснащенность двумя видами привода: электрическим и бензиновым, имеется в наличии покупной фуговальный вал. Также он защищен специальным приспособлением от проникновения опилок, отличается удобством и безопасностью при проведении работ.





Рабочий стол, в отличие от стационарных станков, выполнен из сборной сварной конструкции, которая состоит из уголков и тонкого листового покрытия. Имеются в наличии дуги безопасности, которые предназначены для предохранения деталей станка от частей дерева, падающих при обработке, при этом ременная передача находится внутри корпуса станка.



Устройство и эксплуатация универсального деревообрабатывающего станка



Рама на универсальном деревообрабатывающем станке является основой конструкции, на ней крепятся все основные приспособления. Левая часть спроектирована и выполнена съемной (крепится на болтах), что обеспечивает удобство при необходимости демонтажа. Работа ременной передачи может обеспечиваться как электроприводом, так и бензодвигателем и при помощи натяжного устройства позволяет использовать ремни длинной от 100 до 1400 мм.


Стандартный универсальный деревообрабатывающий станок используется для строгания древесины по плоскости, одностороннего строгания по толщине, продольной или поперечной распиловки, выполнения фрезерных работ и сверления отверстий пазов. При начале работы сначала заправляют ременную передачу.





Электродвигатель работает в однофазной сети, его запуск осуществляют через конденсаторы, при этом в обязательном порядке должна быть убрана нагрузка, для чего снижают натяжение ремня до пробуксовки ведущего шкива. Стандартное необходимое для работы натяжение ремня дают после предварительного раскручивания, потом происходит постепенное раскручивание рабочего вала и пуск бензинового двигателя.



Функциональные особенности и принцип работы универсального деревообрабатывающего станка



Универсальный деревообрабатывающий станок предназначен для выполнения определенных функций в процессе переработки древесного сырья:


— распил деревянной заготовки осуществляется при помощи пил, которые функционируют возвратно-поступательным, прямолинейным, вращательным способом смещения;







— фрезеровка производится вращающимися резцами;


— строгание происходит с помощью режущего приспособления, которое закреплено без возможности движений, при этом движется сама заготовка;


— просверливание заготовок осуществляют сверлильным инструментом установленного образца;





— при заточке стружка равномерно обрезается с верхних частей крутящейся деревянной заготовки;


— лущение заключается в развёртке цилиндрической детали по спиральной линии в шпон;


— при шлифовании в качестве режущих компонентов выступают зёрнообразные частицы абразивных элементов.


При осуществлении переработки четверти используют фрезы с высотой зубьев до 5 мм, скорость вращения фрезы при этом составляет примерно 3000 об/мин. Для этого сначала устанавливают дополнительную линейку, из стоек вынимают стопоры, после чего ослабляют гайки фиксации металлических столиков. После чего появляется возможность раздвинуть столики приблизительный радиус фрезы и вывести их на одну плоскость, находя оптимальное положение при помощи поворота вала с фрезами.





promplace.ru

Деревообрабатывающие комбинированные станки для дома

На сегодняшний день приобрести себе деревообрабатывающий станок в дом способен каждый. С его помощью можно выполнять множество функций. Работать вышеуказанные устройства способны благополучно с фанерой, различными стружечными плитами и другими древесными материалами. По габаритам станки довольно сильно отличаются, равно как и по своей функциональной части. Номинальная мощность устройств колеблется в районе 2500 Вт.

В зависимости от нее меняется и рабочая частота модели. Многие потребители, выбирая станок для дома, обращают внимание на диапазон углов распилки. Также важную роль играет размер непосредственно стола. Глубина пропила может быть различной, и это следует учитывать.

Для чего он нужен?

Используя деревообрабатывающие комбинированные станки, можно заниматься фугованием под углом. Еще данный процесс называют строганием. Ребром при этом заготовку можно ставить спокойно.

Если заготовка небольшого размера, то есть возможность делать строгание по кромкам. Распиловку же можно выполнять разными способами. В некоторых случаях необходимо ее сделать именно поперек волокон. Используя правильно электроинструмент, поменять положение заготовки всегда можно без проблем. Также это позволит делать распил древесины строго вдоль волокна.

Станки компании «Зенитек»

Станки деревообрабатывающие комбинированные (универсальные) данной компании габариты имеют оптимальные. Для фугования многие модели подходят идеально. Максимальный диаметр реза колеблется в районе 250 мм. Глубину пропила можно регулировать при помощи рычага. Концевая фреза во всех моделях установлена с диаметром 12 мм.

Пильный стол в комплект включается довольно комфортный. Регулировать на нем заготовку можно абсолютно спокойно. Номинальная частота вращения вала составляет 7 тыс. оборотов в минуту. Напряжение устройства в среднем находится на отметке 230 В. Система защиты во всех моделях надежная.

Отзывы о моделях «Старм»

Компании «Старм» комбинированные деревообрабатывающие станки отзывы имеют хорошие, и многие покупатели отдают предпочтение моделям данной торговой марки из-за удобства их использования. Углы для распила можно выставлять любые. Для строгания по плоскости деревообрабатывающие комбинированные станки подходят идеально.

Также с их помощью можно заниматься фрезерованием, и это следует учитывать. Ограждение для пильного диска в стандартный комплект входит. Также в наборе к станку можно найти расклинивающий нож. Для поперечной распилки древесины производители предусмотрели специальный удерживатель. Его угол также можно регулировать. От ножевого вала у станков имеется ограждение.

Обзор станка «Пионер Д-300»

Деревообрабатывающий комбинированный станок Д300 по своим параметрам довольно сильно уступает современным аналогам. Связано это в первую очередь с малой мощностью устройства на уровне 1500 Вт. Дополнительно следует учитывать, что предельная частота в механизме едва дотягивает до 40 Гц. Таким образом, за минуту вал делает мало оборотов.

По распилу древесины максимум угол есть возможность выставить 45 градусов. Диаметр дисковой фрезы станок настольный деревообрабатывающий (комбинированный) имеет 125 мм. Посадочное отверстие для него производителем предусмотрено. Глубину строгания в этой модели регулировать можно за счет управление рычагом.

Отзывы о моделях фирмы «Старк»

Многие покупатели выбирают деревообрабатывающие комбинированные станки этой торговой марки из-за их высокого качества. Большинство моделей могут использоваться для прямолинейного строгания древесины. Фугование заготовки под углом также можно выполнять. Двигатели устанавливаются только асинхронного типа, а номинальная мощность их в среднем колеблется в районе 2300 Вт.

Защитным кожухом устройства оборудуются. Подключать пылесос к механизму есть возможность, благодаря этому рабочее место всегда будет чистым от пыли. Питание деревообрабатывающих станков осуществляется только от однофазной сети. За минуту вал способен совершить более 5 тыс. оборотов. Сверлильный патрон в стандартном комплекте предусмотрен диаметром 15 мм. Рабочая частота устройства находится в районе 45 Гц.

Особенности устройств «Говер»

Станки данной компании позволяют очень удобно настраивать угол распила. При этом фиксаторы имеются довольно надежные. За счет этого заготовку есть возможность хорошо закрепить во время работы. Фугование по плоскости делать можно. Для прямолинейного строгания деревообрабатывающие комбинированные станки подходят плохо. Однако фугование по кромкам можно осуществлять довольно качественно.

На холостом ходе вал за минуту совершает более 5500 оборотов. Глубина строгания максимум равняется 3 мм. Длина ножа, который имеется в комплекте, составляет 240 мм. Пильный диск, как правило, имеет толщину 1.8 мм. Из недостатков следует отметить шумливость инструмента. На расстоянии в 10 метров устройство выдает в среднем 89 дБ.

Какие характеристики у станков «Джэт»?

Двигатели во всех моделях устанавливаются однофазные. Рабочие конденсаторы в них имеются серии «С6». Номинальное напряжение моделей колеблется в районе 230 В. Отклонение при этом максимум может доходить до 10 В. Рабочая частота механизмов находится на уровне 43 Гц. Габариты столов имеются самые разнообразные.

Настраивать положение заготовки можно при помощи удерживателей. Защитный кожух в деревообрабатывающих станках установлен. Диапазон углов распила заготовки колеблется от 0 до 45 градусов. Диаметр посадочного отверстия составляет 30 мм. В свою очередь, толщина дискового реза равняется 10 мм. Глубину пропила во всех моделях можно регулировать.

Параметры моделей «Корвет»

Модели указанной торговой марки больше всего подходят для фрезерования. Строгание древесины по плоскости делать можно. Дополнительно деревообрабатывающие станки в бытовых условиях часто применяют для продольной распилки заготовки. Делать ее можно по углу, или ребру. Номинальная мощность моделей — в районе 2450 Вт. Двигатели устанавливаются на рамы исключительно асинхронного типа.

На холостом ходе вал обороты набирает довольно быстро. Максимальная глубина строгания древесины равняется 3 мм. Пильный диск в комплекте включается диаметром 250 мм. Подсоединять пылесос к устройствам можно. При этом пыль во время работы всасывается моментально.

Российский производитель «Энергомаш»

Многие деревообрабатывающие станки (комбинированные) для дома данной торговой марки отличаются от прочих устройств своей производительностью. Во многом это связано с установкой дополнительных подшипников скольжения. Распорные элементы в деревообрабатывающем станке способны обеспечить жесткость фиксации заготовки. Система безопасности во всех моделях установлена. При малейших сбоях в механизме блокиратор срабатывает моментально.

Нижняя рама в станках производится сварной, а отличается она повышенной надежностью и способна выдерживать большие нагрузки. Точность обработки древесины обеспечивается за счет удерживателей. Угол их регулировать можно за счет смены положения рычага. Фрезеровочные работы можно выполнять на станках самые разнообразные. Для строгания под углом модели вышеуказанной компании подходят хорошо. Дополнительно в бытовых условиях есть возможность легко заниматься как продольным, так и поперечным распилом заготовки.

Деревообрабатывающие станки «Титан»

Максимальная ширина строгания у моделей данной компании составляет в среднем около 200 мм. При этом диапазон глубины регулировать можно от 0 до 5 мм. Диаметр пильного диска максимум составляет 200 мм. Концевая фреза устанавливается размером 12 мм, а посадочное отверстие пильного диска — 32 мм. Столы габаритов существуют самых разнообразных.

Вращение ножевого вала осуществлять можно при помощи одного рычага. Двигатели во всех моделях производителем предусмотрены асинхронного типа. Конденсаторы в них имеются с маркировкой «С6». Номинальное напряжение электроинструмента колеблется в районе 200 В. Показатель рабочей частоты находится на уровне 30 Гц.

Отзывы о моделях «Калибр»

Многие покупатели выбирают бытовые комбинированные деревообрабатывающие станки указанной компании за счет их многофункциональности. Работы на них можно выполнять самые разнообразные. Защитный кожух во всех моделях производителем предусмотрен. Для пылеудаления пылесос к механизму есть возможность подсоединять. Сверлильный патрон в стандартном комплекте имеется диаметром 15 мм. Мощность двигателей в среднем колеблется в районе 2500 Вт. На холостом ходе ведущий вал за минуту делает более 5 тыс. оборотов.

При этом точность обработки древесины обеспечивается высокая. Регулировать угол пропила во всех моделях можно. Держатели на столах зафиксированы очень прочно. За счет этого заготовку можно устанавливать практически в любом положении. Механизм для смены угла распила имеется, а защитные ограждения в стандартный комплект включаются. В итоге можно сказать, что модели указанной марки одинаково эффективно способны справляться со строганием, фугованием, а также распилом древесины.
