Назначение и конструкция

Используя обычное фото мультиметра, можно увидеть основные его наружные конструктивные элементы, размещенные на корпусе: дисплей, переключатель, разъемы для подключения щупов и собственно сами щупы. Если раньше такой прибор использовался для определения базовых параметров – силы тока, напряжения, сопротивления, то теперь функционал значительно расширен.

С тестером легко идентифицировать частоту в сети, температурные показатели, параметры индуктивности и емкости. Благодаря этому, вы легко сможете выявить обрыв провода, определить разнообразные неисправности в электронике.

Подбор класса прибора

Для оценки качества и эффективности использования тестера важны не только ценовые показатели, но и набор функциональных возможностей, предустановленные в приборе опции, уровень точности измерений, допустимый диапазон.

Для обычного ремонта в бытовых условиях требуется универсальность без лишних дополнительных возможностей.

А вот профессионалы, когда принимают решение, какой мультиметр выбрать, ориентируются на совершенно иные требования технического характера.

Бытовые модели

Мультиметр при эксплуатации в домашних условиях ориентирован на универсальное применение. От прибора требуется возможность быстро прозвонить цепь, оценить напряжение и сопротивление. Это должен быть бюджетный вариант, в котором более низкая цена не означает снижение качества и точности измерения.

Наоборот, параметры, получаемые при помощи данного прибора, должны соответствовать действительности, что является простым требованием безопасности. Хотя некоторые опции, например подсветка, лишними точно не будут.

Профессиональные тестеры

Это более совершенные приборы, которые позволяют мастерам производить измерения в совершенно разных условиях, оценивать изменение расчетного параметра в зависимости от других показателей цепи.

При этом производители оснащают лучшие мультиметры такими возможностями:

• выводом сигналов тестового характера;

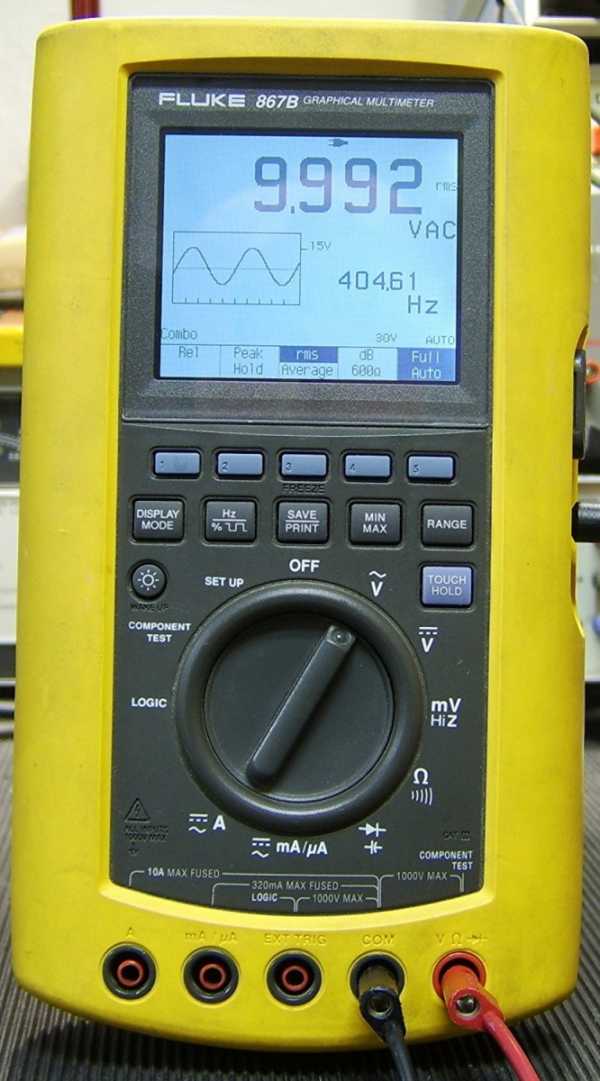

• графической формой представления данных;
• установлением диапазона параметров в автоматическом режиме;
• памятью;
• возможностью работы с полупроводниковыми приборами и силовыми сетями под нелинейными нагрузками.

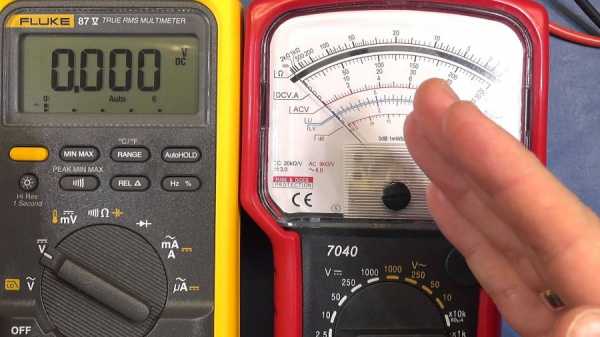

Аналоговые и цифровые модели

Наряду с уже давно пользующимися спросом стрелочными приборами, на рынке активно продвигаются цифровые мультиметры. Эти более современные тестеры удобны в пользовании и предпочтительны для домашней эксплуатации неопытными пользователями.

В цифровых моделях все данные выводятся на экран без необходимости проведения дополнительных расчетов. Функциональность варьируется в зависимости от марки. Существует возможность измерения с различной полярностью, о чем будет свидетельствовать знак минуса перед значением.

Динамику показателя отследить у вас не получится, а точность измерений допускает возможность искажения. Электропитание обеспечивается аккумулятором, от емкости и заряда которого зависит точность расчетов.

Профессиональные электрики предпочитают пользоваться аналоговыми приборами. Значение показателя снимается по стрелочной шкале, исходя из размерной величины каждого деления. Функциональность может быть разной, но для измерения требуется соблюдение полярности.

Смена параметров сети проявляется в перемещении стрелки, что позволяет четко отслеживать динамику. Это устойчивый к помехам прибор, не требующий электропитания в некоторых случаях.

Как правильно выбрать тестер

Важно не только понимать, как пользоваться мультиметром, но иметь возможность выбрать наиболее универсальную и подходящую для поставленных целей модель.

Доступные параметры измерения

Изучая состояние электрических цепей, нужно иметь возможность как минимум оценить силу тока, напряжение и сопротивление. Также важно определять емкость или целостность приборов полупроводникового типа. В профессиональных моделях перечень определяемых параметров будет шире.

Соответствие требованиям электробезопасности

Покупателю целесообразно правильно подобрать измерительный прибор нужного класса электробезопасности. Выбор делают из четырех разновидностей:

• приборы начальной категории используются для цепей слабых номиналов, например в телефонных линиях;
• приборы, позволяющие тестировать электропроводку в квартире;

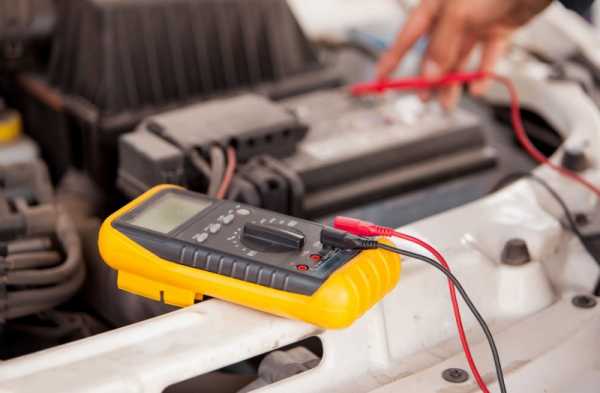

• мультиметры под измерения в поэтажных распредщитках, в автомобильной проводке;
• профессиональные приборы с максимальной защитой при обслуживании линий наружных электросетей жилых и нежилых зданий.

Размер приборов

Популярными являются компактные модели, которые не занимают много места. Они легко переносятся, не слишком тяжелые по весу. Но при этом уменьшается размер дисплея и шкалы. Поэтому возникают визуальные сложности при считывании информации.

Диапазон показателей

В бытовых мультиметрах для переменного тока предельные значения могут быть до 650 В, а для постоянного – 1000 В. По силе тока в домашних условиях могут применяться модели тестеров с диапазоном до 10 А по постоянному току и до 20 А по переменному.

Следует помнить, что мультиметр в процессе оценки изоляции дает лишь приблизительные значения состояния кабеля. Поэтому пределы могут варьироваться от нескольких единиц Ом до нескольких МОм.

Уровень разрядности

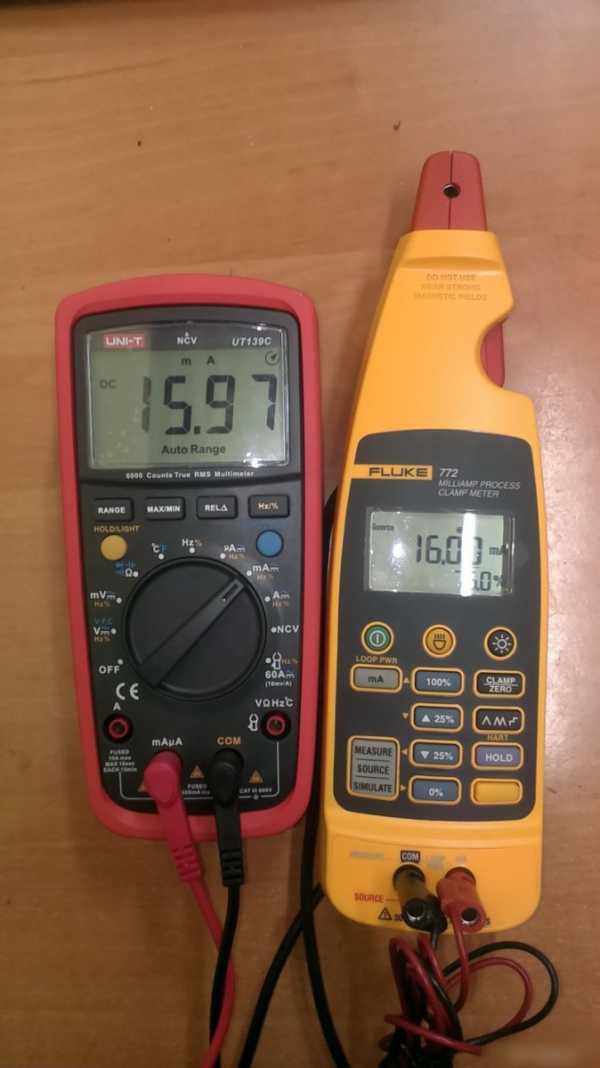

Комплектация клещами

При помощи щупов можно диагностировать обрывы и неисправности без снятия изоляции или отключения автомата. Тонкие клещи позволяют еще добраться и в труднодоступные места электрической линии.

Характеристики экрана

Чем более удобным будет дисплей цифровой модели, тем комфортнее пользоваться прибором. В некоторых тестерах используется несколько экранов, на которые выводятся разные параметры цепи. Большой по размеру дисплей позволяет оценивать параметры без напряжения зрения специалиста.

Производители и известные марки

Выбирая приборы для использования в быту, можно воспользоваться каталогом тестеров напряжения. К лучшим малобюджетным моделям относят Ресанта DT 830B, Elitech ММ 100.

Приборы базового уровня отличаются лучшим качеством сборки, наличием защиты от повреждений. Рекомендуется обратить внимание на СЕМ DT-912 или Mastech MAS838. Большим функционалом могут похвастаться цифровые тестеры Mastech MS8260E и CEM DT-61.

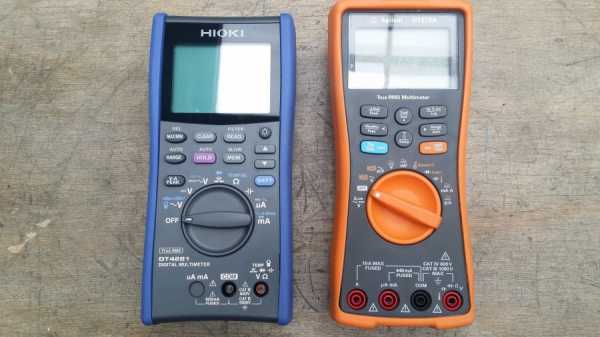

Электронные профессиональные мультиметры имеют ударопрочный корпус, удобные провода щупов, отличаются обширным диапазоном значений и высокой скоростью считывания показателей. Эксперты рекомендуют такие модели, как Fluke 17B или APPA 107N.

В выборе тестеров напряжения важно изначально определить цель использования прибора. Если вам необходимо оценить проводку или состояние батареи, то целесообразно приобрести бытовую малобюджетную модель, а при обслуживании электроустановок без сложной профессиональной модели уже не обойтись.

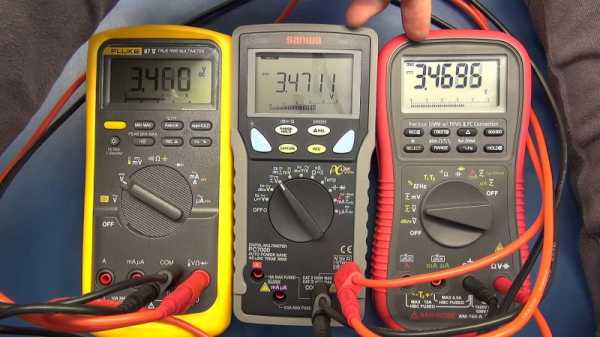

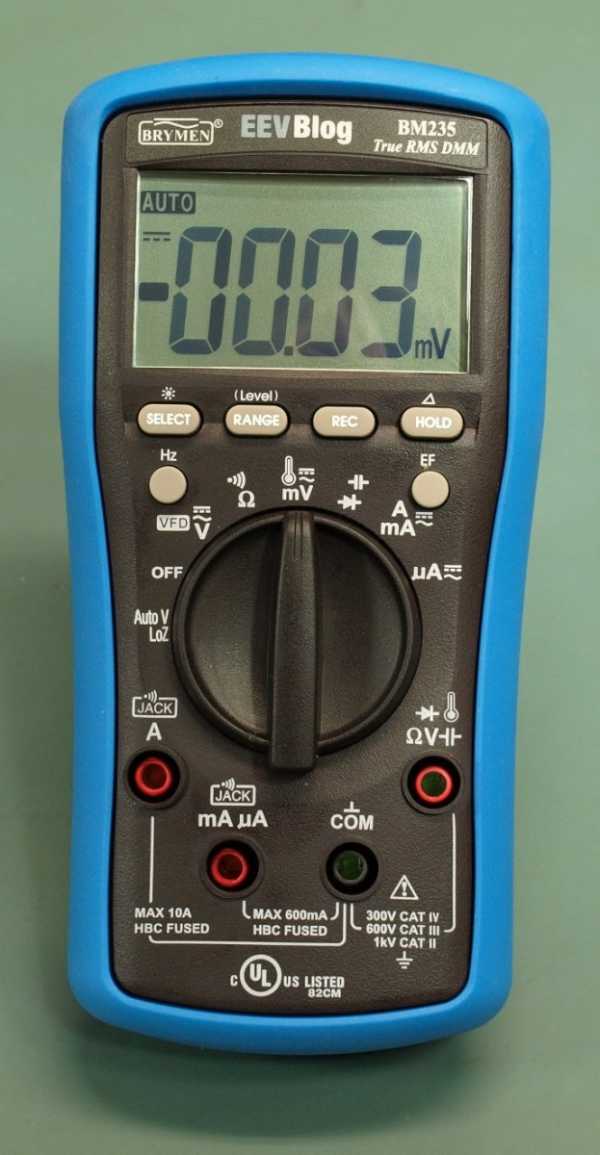

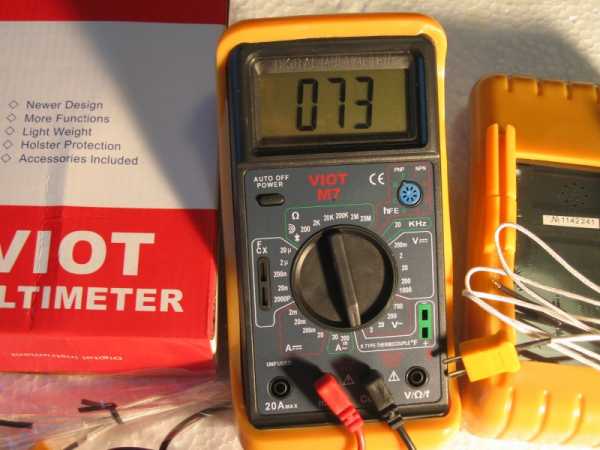

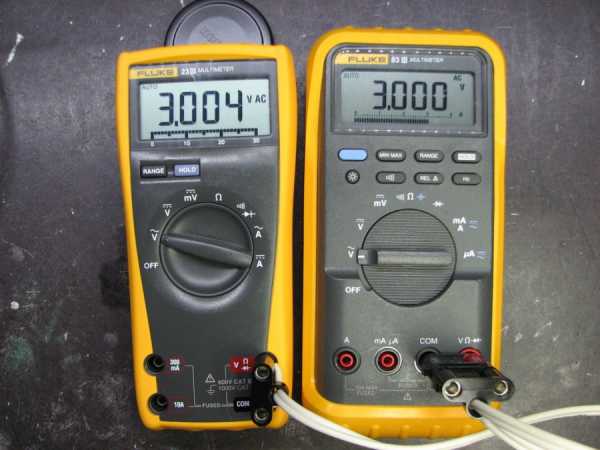

Фото мультиметра

Также рекомендуем посетить:

zdesinstrument.ru

Как пользоваться мультиметром — Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

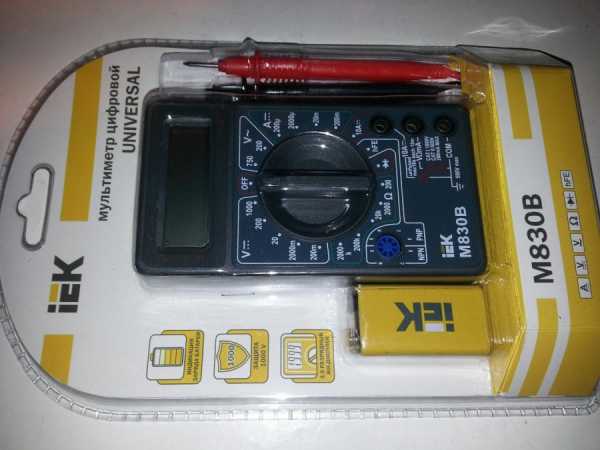

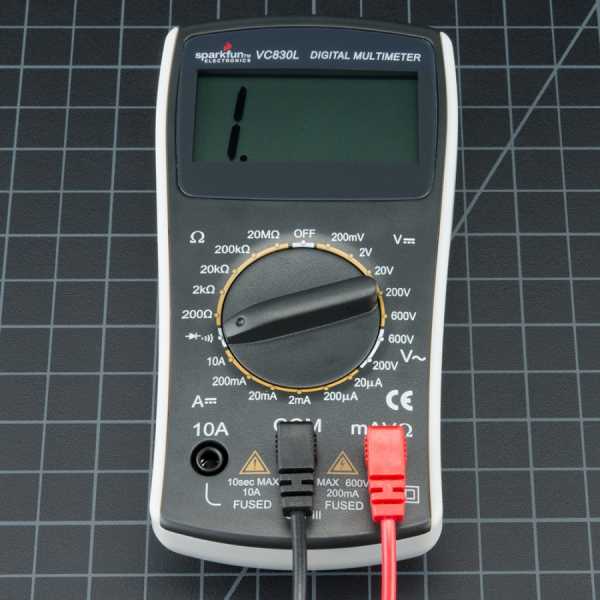

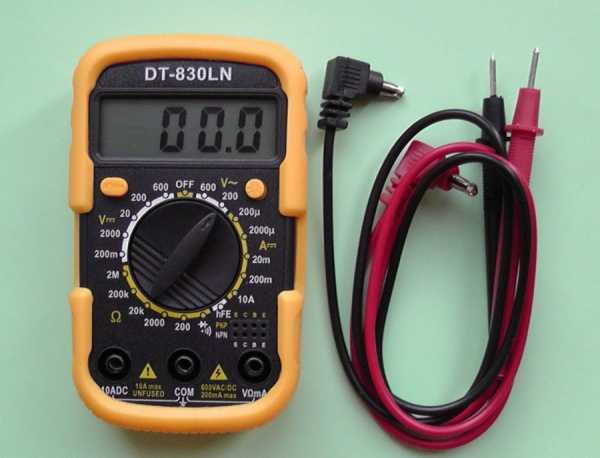

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

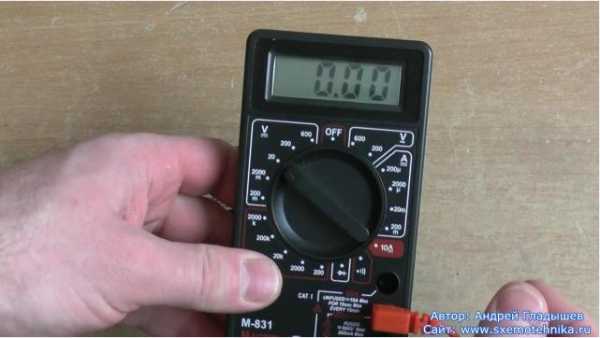

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

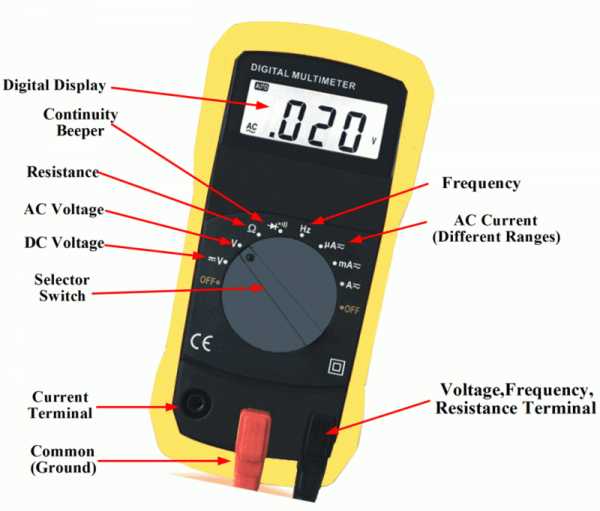

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

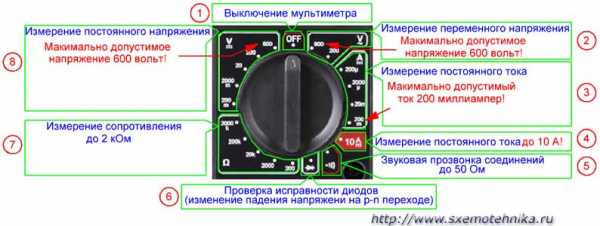

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 — режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 — звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 — проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 — режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

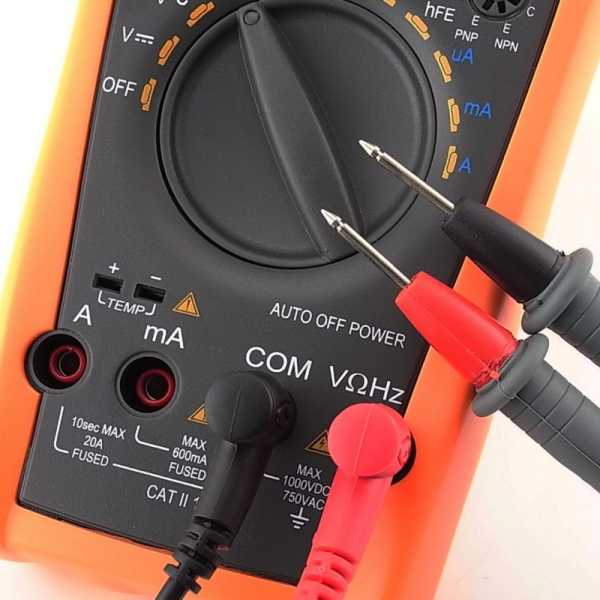

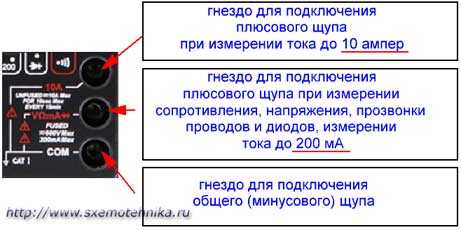

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.

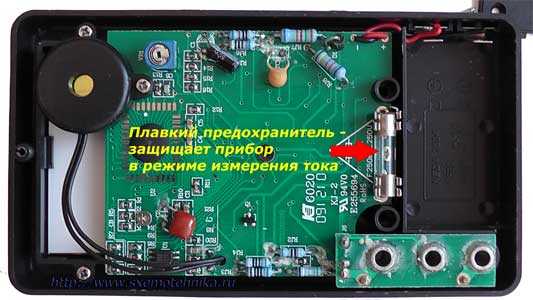

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

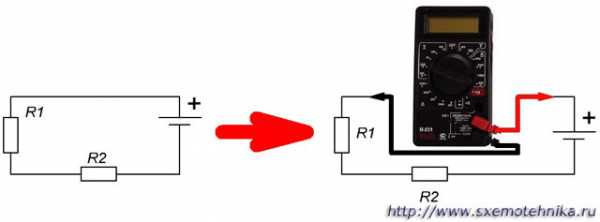

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

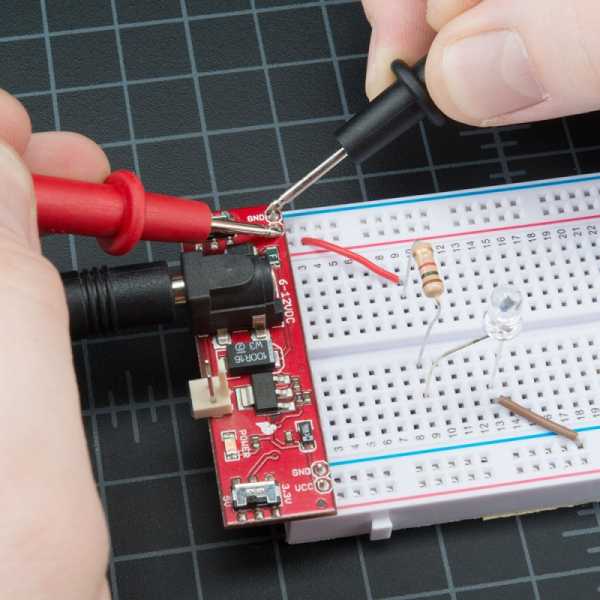

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

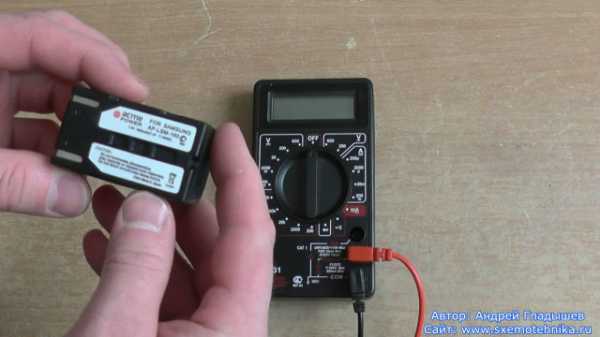

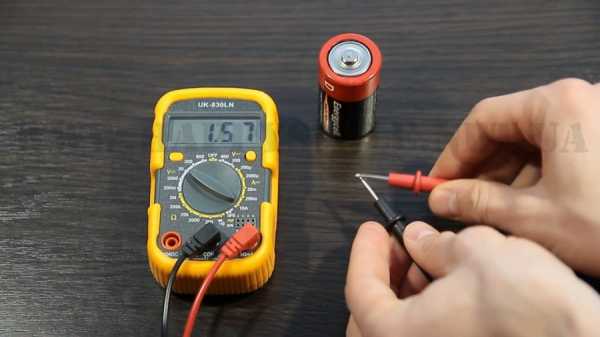

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

— щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

— щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

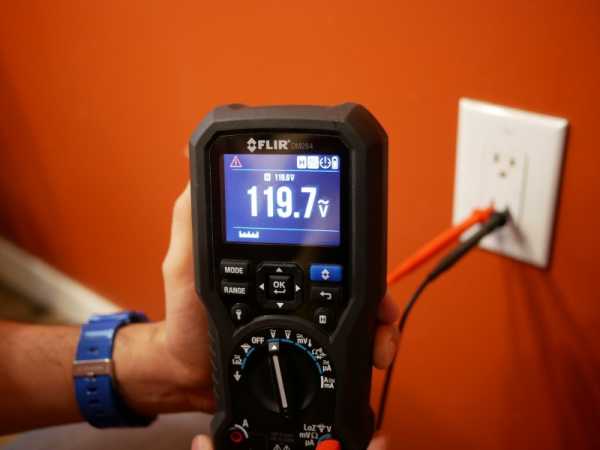

Как пользоваться мультиметром при измерении переменного напряжения.

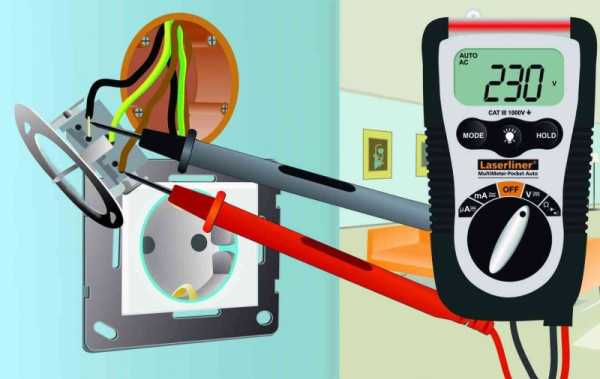

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

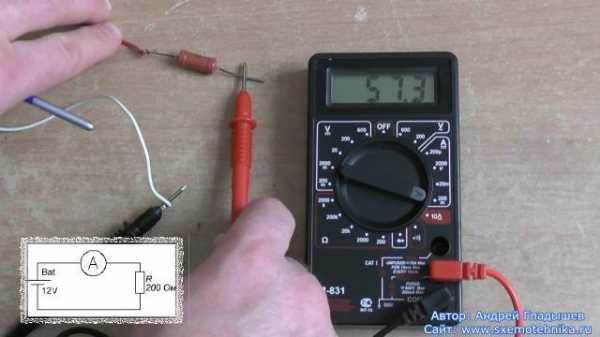

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

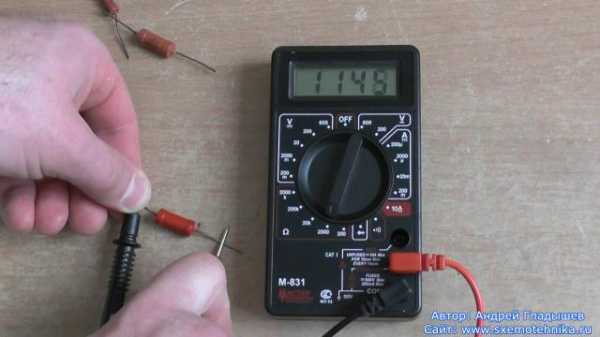

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

www.sxemotehnika.ru

какими возможностями обладает совремненый прибор (85 фото)

Каждый домашний мастер имеет набор необходимого инструмента: отвертки, пассатижи, электроинструмент и многое другое. Однако для проведения электромонтажных работ, а также ремонта электропроводки и электрооборудования, необходим целый ряд электроизмерительных приборов, без которых обойтись просто невозможно.

Специалисты электрики пользуются целым спектром различного рода измерительной аппаратуры, однако в большинстве случаев можно обойтись обычным мультиметром – универсальным, многоцелевым электроизмерительным прибором.

В народе их еще называют «цешки» – это название берет свое начало с советских времен, тогда все приборы такого рода имели в своем название индекс «Ц»: Ц20, Ц4310 и т.д., а потому специалисты старшего поколения по привычки именуют мультиметры «цешками».

Как выбрать нужный и надежный прибор? – этим вопросом задаются многие домашние мастера. Современный рынок предлагает широкий выбор мультиметров, а просматривая фото мультиметров можно отметить разнообразие их исполнения, но что нужно учитывать и на что обращать внимание?

Именно ответы на эти вопросы вы найдете в этой статье, а также узнаете некоторые моменты, связанные с использованием мультиметров на практике.

Что можно измерить мультиметром

Мультиметр – это универсальный измерительный прибор, позволяющий измерить различные электрические параметры. Их также называют тестерами, ампервольтомметрами и авометрами.

Без всякого сомнения, цифровые мультиметры – на сегодняшний день, это самый популярный вид электроизмерительного прибора, причем, как среди специалистов, так и домашних умельцев.

В продаже имеются электромагнитные мультиметры, однако у них имеется ряд недостатков, которые ограничивают область их применения.

В частности:

• Электромагнитная система очень чувствительна к механическим толчкам, ударам и иного рода воздействиям;
• Необходимость вычисления измеряемого параметра на шкале прибора, что требует дополнительных знаний;
• Для определения точных значений, прибор должен быть оборудован дополнительной зеркальной шкалой, он должен быть расположен в строго определенном положении.

Цифровые приборы лишены этих недостатков. Выбрав нужный режим, подключив прибор, можно сразу увидеть значение измеряемого параметра, т.е., вам нет необходимости высчитывать.

Цифровые приборы не так чувствительны к ударам, тряске и т.д. Они имеют высокую точность и неприхотливы в работе.

Главным недостатком цифровых приборов можно считать необходимость источника питания – батарейки. Однако сами по себе мультиметры потребляют малый ток, а потому одного источника хватает на долгое время.

Что могут измерять мультиметры? В целом возможности универсальных приборов могут отличаться в зависимости от их типа, но, как правило, все они позволяют:

• Измерить переменное и постоянное напряжение;
• Определить ток в цепи;
• Замерить сопротивление цепи.

Перечисленных возможностей вполне достаточно для домашнего мастера. Все дополнительные функции, например: измерение малых токов – миллиамперметр, измерение параметров транзисторов, измерение падения напряжения на p-n переходе и т.п., являются областью специалистов и вряд-ли могут пригодиться умельцу в домашних условиях.

Как пользоваться мультиметром

Просмотрев инструкция по применению мультиметра, вы найдете основные правила проведения замеров. Для того, что бы в полной мере узнать все секреты практического использования лучше полистать специализированные сайты или литературу.

В этой статье мы не будет в подробностях останавливаться на всех возможных способах проведения электроизмерений, остановимся только на основных моментах.

Перед тем как измерить что- то, убедитесь, что на приборе выбран нужный режим.

Помните! Напряжение может быть переменным и постоянным. Например, в сети 220 в. – переменное напряжение, а на батарейке – постоянное. Что бы получить реальные показания вы должны выбрать правильный режим.

Для измерения токов, вам необходимо включать прибор в разрыв цепи.

Строго соблюдайте требования электробезопасности! Не прикасайтесь к оголенным контактам! Не оставляйте подключенный прибор без присмотра. Подключив его к сети, помните о том, что сам прибор становится под напряжением.

Выбираем прибор

Отвечая на вопрос, какой мультиметр лучше выбрать, перечислим основные критерии выбора:

Для домашнего использования лучше выбирать прибор с дополнительным защитным кожухом, он позволит защитить мультиметр от падений, механических ударов и т.д.

Обращайте внимание на возможности прибора. Если вы не специалист электронщик, вам ни к чему некоторые специальные возможности, а потому вы просто переплатите за то, что в принципе не пригодится.

Обратите внимание на дополнительные сервисные возможности: кнопка подсветки, кнопка фиксации показаний и т.д. Все они могут очень пригодиться в процессе работы.

Подбирайте удобный в использовании прибор. Обращайте внимание на корпус, его удобство и качество. Будет неплохо, если имеется возможность установки прибора или его крепления в подвешенном состоянии, а также предусмотрена фиксация проводов и щупов.

Вам может очень пригодиться функция термометра, хорошо, если она будет у выбранного прибора.

Обратите внимание на уровень защиты от влаги и пыли. Этот параметр влияет на срок службы.

Важно обращать внимание на класс электробезопасности.

Существуют четыре уровня или класса:

• первый – позволяет пользоваться прибором в низковольтных сетях;
• второй – сетях питания;
• третий – позволяет проводить измерения внутри зданий;
• четвертый – позволяет измерять вне зданий.

Обращайте внимание на наличие автоматической защиты прибора от перегрузок. Эта функция может спасти ваш прибор в случае превышения уровней или неправильного подключения.

Для домашнего мастера более предпочтительны клещи мультиметры – они позволяют проводить замеры переменного тока без разрыва провода, и иногда – просто незаменимы.

Мы перечислили только основные критерии. Приборы могут значительно отличаться как по внешнему исполнению, так и функционалу. Внимательно изучайте характеристики мультиметров перед тем, как сделать свой выбор.

И помните: «скупой платит дважды» – это народная мудрость, а устами народа, как известно, глаголет истина.

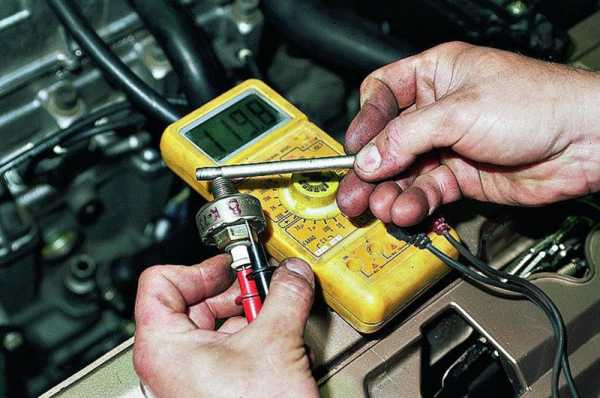

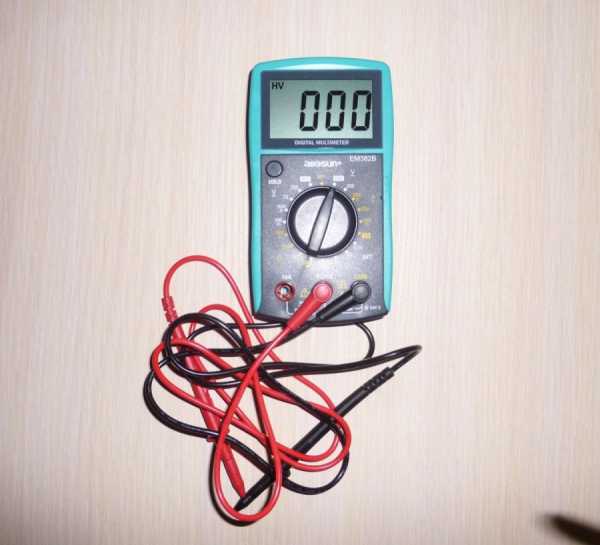

Фото мультиметра

Также рекомендуем посетить:

strojka-gid.ru

Цифровой мультиметр | Функциональные возможности, модели, особенности выбора, сфера применения – на промышленном портале Myfta.Ru

Пару десятилетий назад наиболее сложными приборами, производящими измерение по нескольким параметрам, были авометры или АмперВольтОмМетры. Сейчас любой цифровой мультиметр объединяет в себе гораздо больше функций. Взамен минимального набора в виде амперметра, омметра и вольтметра это устройство может:

• измерять переменное напряжение и постоянное;
• осуществлять измерение силы токов, постоянных и переменных;
• измерить сопротивление;
• определить емкость конденсатора;
• производить измерения частоты напряжения;
• проверить полупроводниковые диоды;
• измерять окружающую температуру;
• прозвонить цепи, определив качество соединений в цепях, и много другое.

Совмещая в себе часть или все перечисленные функции, такой электронный измерительный прибор, как цифровой мультиметр, может иметь габариты легкого переносного устройства для простых измерений, а может иметь вид сложного стационарного оборудования с высокоточными измерительными характеристиками.

Для каждой модели устанавливается ряд мер безопасности и правил эксплуатации, которые следует неукоснительно соблюдать для обеспечения надлежащей работы приборов.

Мультиметры (тестеры) отличаются большим разнообразием моделей, рассчитанным на любой бюджет, позволяющим решить многие задачи, быстро и качественно выполнить работы, эффективно произвести измерения.

Большое число производителей готовы предложить простые портативные тестеры для обнаружения мелких неисправностей (Mastech, Актаком и тд.), а также высокоинтеллектуальные суперфункциональные приборы с графическим отображением результатов, или стационарные устройства с повышенной степенью точности измерений данных (Fluke, Appa).

Чтобы правильно подобрать необходимую модель среди всего многообразия электроизмерительных приборов, нужно соблюсти несколько условий:

1. Перед тем, как выбрать цифровой мультиметр, следует четко определиться со сферой его применения, чтобы не пришлось тратить лишние средства, покупая прибор с невостребованными функциями. В широком ассортименте тестеров можно выбрать прибор с необходимым набором умений. Если, например, в работе потребуется прозвон цепей, подсветка, измерение температуры окружающей среды, следует купить прибор, имеющий все перечисленные функции.
2. Следует также определиться с желаемым классом точности устройства. Отметим, что его точность не всегда определяется ценой, порой недорогие модели обеспечивают измерения достаточно высокой точности.
3. При покупке стоит уточнить, имеется ли сертификат Ростеста на продукцию и нанесен ли логотип организации на корпус изделия. Сертификат качества гарантирует, что измерительный прибор обладает заявленным характеристикам, и соответствует всем требованиям к данному оборудованию.

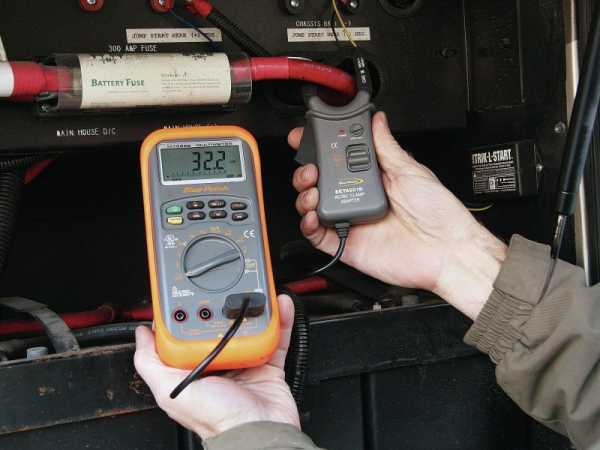

Для конкретного вида деятельности можно подобрать наиболее удобную модель тестера. Например, для диагностики автомобилей и проведения ремонта, следует выбрать автомобильный мультиметр цифровой, позволяющий измерить напряжение и токи в различных узлах автомашины, определить число оборотов коленчатого вала, качественно прозвонить цепи в электросхеме транспортного средства.

Чаще всего для этих целей подойдет портативный тестер, который легко возить с собой и использовать в дороге. При необходимости, можно найти стационарный автомобильный прибор с большим количеством функций для обнаружения неисправности в электромеханической и вентиляционной системах, в системе обогрева автомобиля.

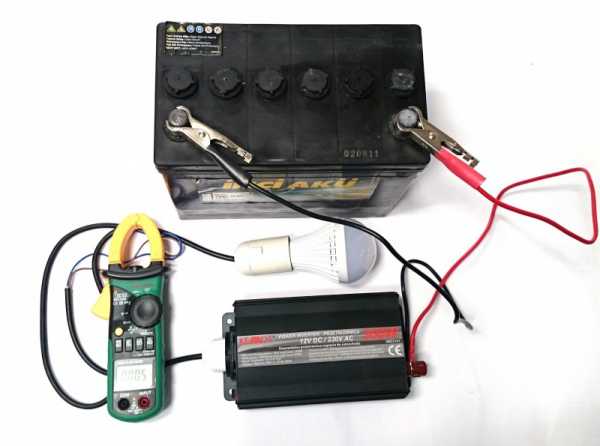

Такие устройства часто снабжают функциями мотор-тестирования, прецизионных измерений частоты привода, термометрами, с выводом итогов измерений в графическом и цифровом форматах. Автомобильный мультиметр позволит измерить токи генератора, аккумуляторной батареи, катушки и свечей зажигания, диодов, реле и всех других компонентов электрооборудования автомобилей самых разных марок, а также способны формировать сигнал необходимой частоты для комплексной диагностики различных узлов транспортного средства.

Такой широкий набор возможностей можно приобрести в бюджетном варианте для личного использования, либо подобрать профессиональный прибор с высокой точностью измерений, который порадует и автомеханика, и лаборанта, и радиоконструктора.

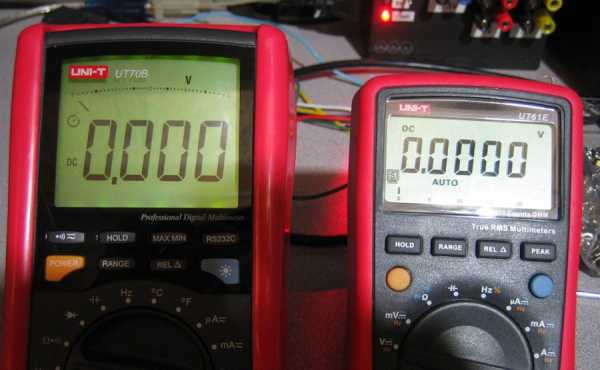

Как правило, самые простые современные цифровые мультиметры выпускаются с разрядностью 2,5, и обеспечивают точность измерений порядка десяти процентов. Следующая группа тестеров имеет 3,5 цифровых разряда и более высокую точность, около 1%, такие приборы являются наиболее часто используемыми. Более точные и, следовательно, недешевые модели производятся с разрядностью 4,5 и высокой точностью в 0,1 процента.

Выпускают также пятиразрядные приборы большой стоимости, позволяющие существенно повысить эффективность работы. Точность таких профессиональных устройств определяется отдельно для каждого вида измеряемых величин, в зависимости от диапазона проводимых измерений. В целом, даже для портативных моделей, точность составляет не менее 0,01%.

Точность измерений от разрядности не зависит. На этот показатель напрямую влияет точность АЦП, термостабильность и временная стабильность используемых радиоэлементов, а также качество калибровки, защиты от внешней наводки и ряд других факторов.

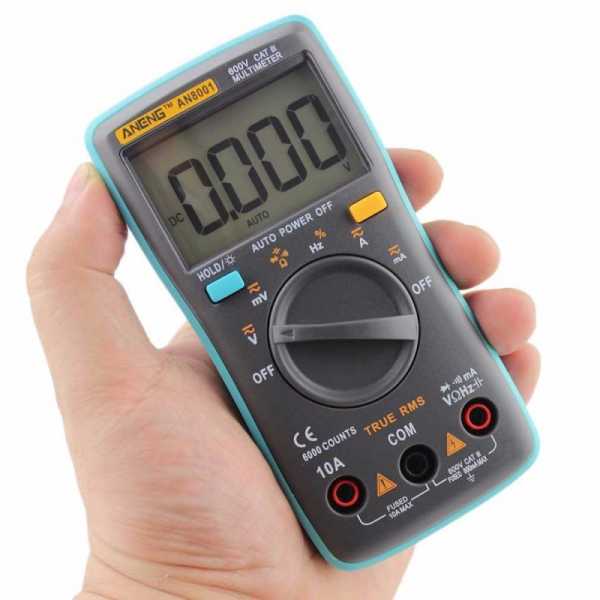

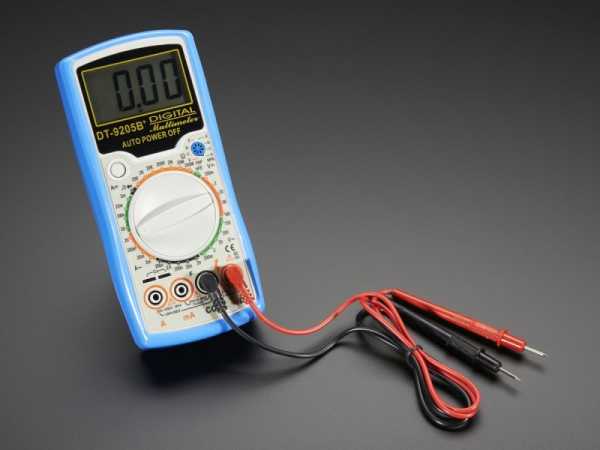

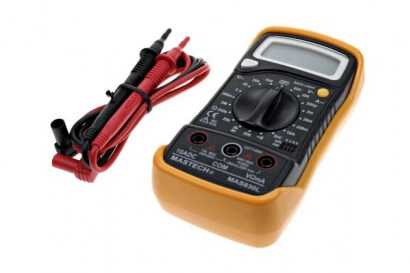

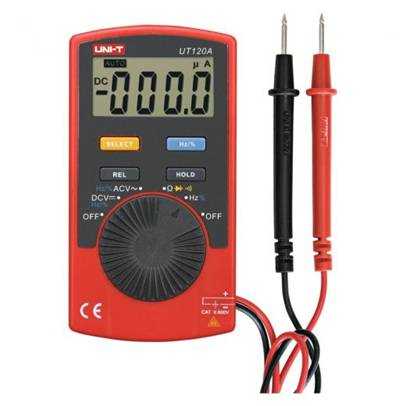

Весьма удобным для бытового применения является карманный цифровой мультиметр. Такой прибор оснащен всем спектром необходимых функций, может измерить силу тока, величину переменного и постоянного напряжения, покажет сопротивление, протестирует диоды.

При этом он имеет небольшие габариты, легко помещаясь в кармане рубашки. Вес карманного тестера может составлять всего 100-120 грамм, его работа обеспечивается простой батарейкой, часто автоматизирована для комфортного использования. Такое компактное устройство, помимо стандартных возможностей, может оснащаться широким спектром дополнительных функций, таких как измерение емкости, возможность звукового прозвона, активации ручного или автоматического выбора пределов измерения.

Весьма полезной является функция обнаружения переменного напряжения в цепи бесконтактным способом: в случае наличия опасного напряжения прибор издает предупреждающий сигнал. Удобно также использовать щуп тестера для определения фазового провода в электрической сети 220 В.

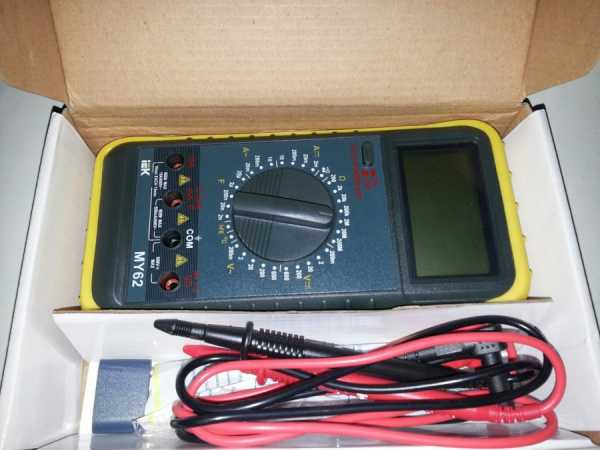

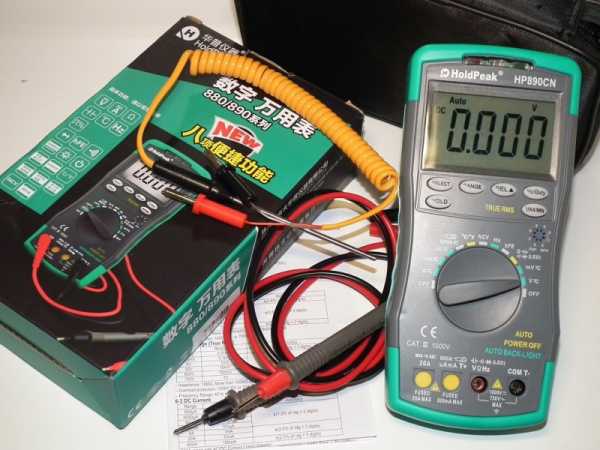

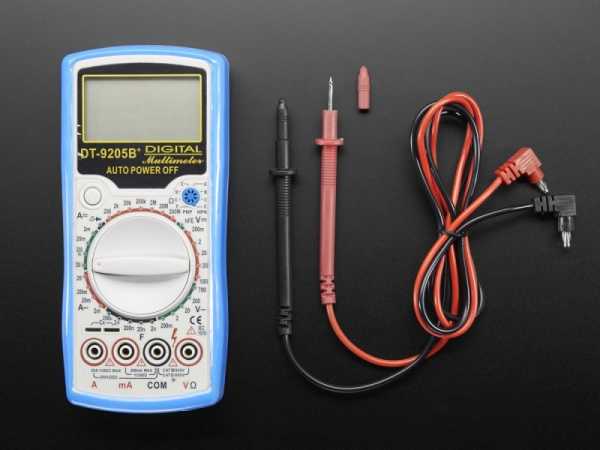

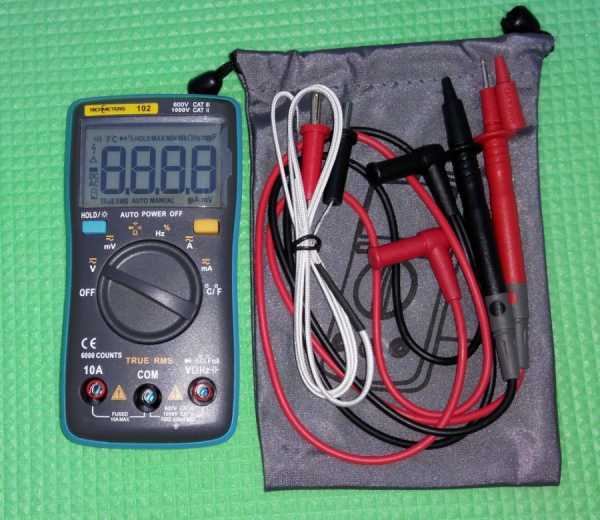

Как правило, карманные модели оснащены щупами, элементом питания, дополнительными аксессуарами в виде чехла-портмоне или сумки.

Популярным устройством также является цифровой осциллограф мультиметр. Такой прибор совмещает в себе функции осциллографа, а также регистратора в портативном исполнении. Осциллографы-мультиметры отличаются большим количеством моделей на разный вкус и бюджет, от простых ОМЦ до высокоточных устройств фирмы Fluke.

В качестве подвида данных тестеров на рынке присутствуют минископы, миниатюрные портативные цифровые осциллографы. С учетом габаритов, минископ имеет неплохие технические возможности, простую конструкцию, удобен в применении.

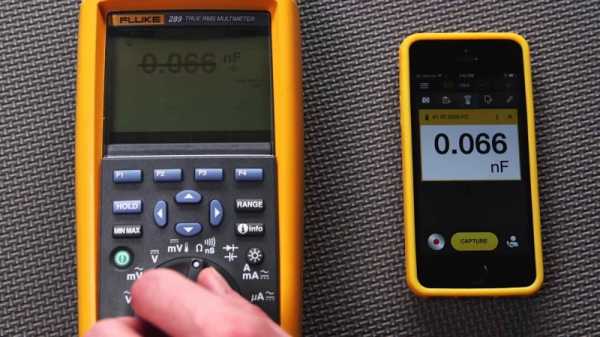

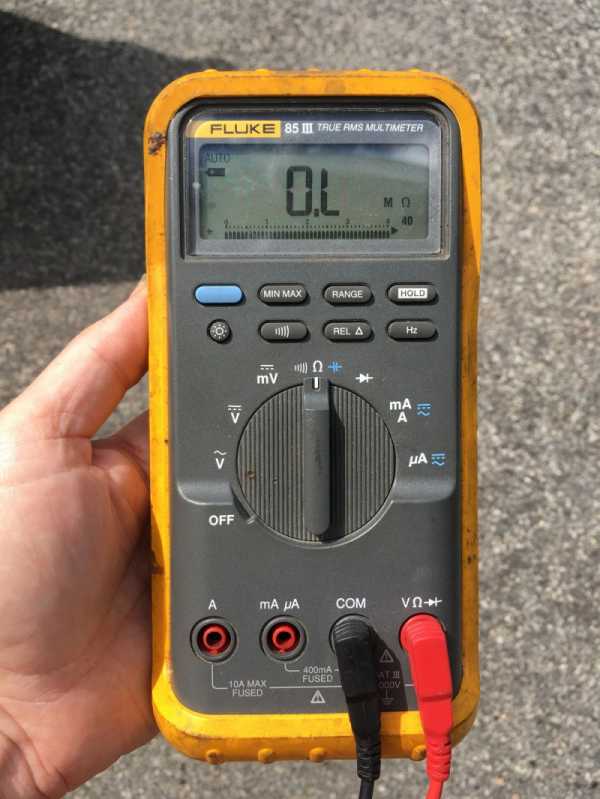

Для работ, требующих высокой точности измерений и промышленного использования, лучше всего подойдут профессиональные мультиметры цифровые, имеющие высокую разрядность, большой набор возможностей, в том числе функцию автоматической регистрации двух и более процессов одновременно, запоминания десятков измерений и их просмотр без подключения к ПК, проведения среднеквадратических измерений, автоматической калибровки и др. Они являются высокоточными и имеют пожизненную гарантию.

Если цифровые устройства предназначены для использования в промышленных условиях, они зачастую применяется в комплекте с поясными сумками и снабжаются резиновыми защитными башмаками. Для увеличения времени работы устройств, как правило, обеспечивается питание от аккумуляторных батарей.

На некоторых моделях тестеров для удобства одновременно устанавливают цифровую и стрелочную индикацию. Такой мультиметр стрелочно цифровой, а также вариант со второй цифровой шкалой, будут удобны для индикации второй величины, одновременно измеряемой или вычисляемой при проведении измерений.

myfta.ru

Разновидности и возможности современных мультиметров

Наиболее точно отражает назначение данного многофункционального прибора  название «мультиметр». Разновидностей мультиметров настолько много, что каждый электрик может подобрать себе прибор, как соответствующий специфическому набору требований, как по виду и диапазону измеряемых величин, так и по набору сервисных и внешних качеств.

Ниже рассмотрено назначение органов стандартного мультиметра:

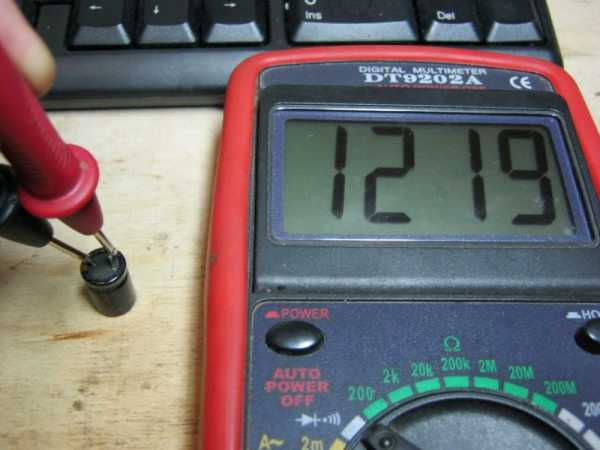

Кроме стандартных наборов измеряемых величин (переменные и постоянные токи и напряжения) современные мультиметры могут измерять и температуру, активное сопротивление элементов, индуктивность и емкость, частоту (в герцах и оборотах в минуту), длительность импульсов и интервалы между ними в случае измерения импульсных сигналов. Более того, все мультиметры могут осуществлять «прозвонку» цепи на предмет короткого замыкания.

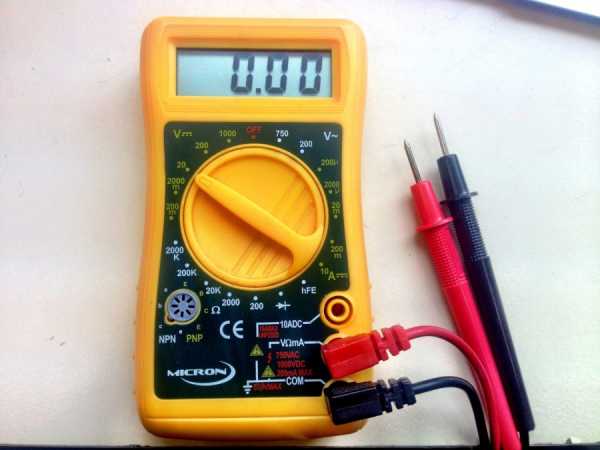

Также в очень многих моделях реализована возможность проверки полупроводниковых элементов (коэффициент усиления транзистора, падения напряжений на p-n переходе ) с последующей подачей тестового сигнала. Многие современные модели обладают еще и вычислительными возможностями и имеют графические дисплеи для отображения сигнала. Правда разрешение такого дисплея не очень велики.

Среди сервисных функций следует отметить таймер выключения. Иногда он просто незаменим, особенно когда мультиметром пользуется новичок, который довольно часто забывает отключать его после выполнения измерений. Все еще редкой, но довольно полезной является функция подсветки дисплея мультиметра.

Последнее время все большую популярность набирают мультиметры с автоматическим выбором предела измерений. В таких устройствах переключатель служит лишь для выбора величины, подлежащей измерению. А вот предел измеряемой величины прибор определит уже сам. Некоторые модели и вовсе могут не иметь таких переключателей. Но, нужно отметить, что такие «умные приборы» не всегда подходят для решения некоторых задач и при их эксплуатации могут возникать неудобства.

Также стоит отметить и такую функцию как фиксация (удержание) показаний. Чаще всего эта опция привязана к какой-то конкретной клавише (при ее нажатии показания «запоминаются»), но есть также приборы, которые фиксируют автоматически любое отличное от нуля значение.

Более того, некоторые модели мультиметров имеют несколько индикаторов одновременно – цифровой и стрелочный (аналоговый). Такие приборы очень удобны для одновременного измерения двух величин.

Более новые мультиметры с графическими дисплеями предусматривают графическое отображение формы сигнала, что приравнивает их (с небольшой натяжкой) к простейшим осциллографам.

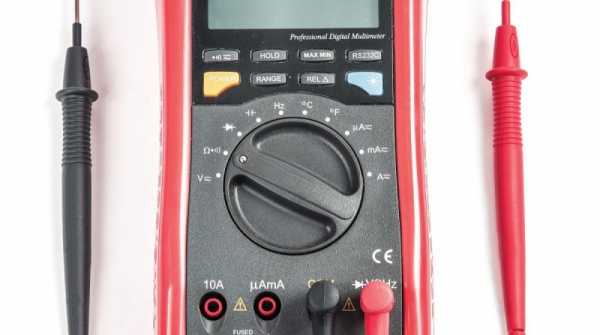

При выборе мультиметра не стоит также забывать и про аксессуары к нему. Щупы – вот на них нужно обращать внимание в первую очередь. При выборе не качественных щупов вы рискуете получить не только пропажу сигнала при измерении и возможные не точности в измерениях, а также и электротравмы (при нарушении изоляции). Сомневаюсь, что такая работа принесет кому-то удовольствие. Что бы этого избежать, щупы должны быть максимально гибкими, а вилки и заделки в щупы должны выполнятся с использованием резиновых защитных втулок. В случае выполнения измерений температуры необходимы температурные пробники.

Если планируется применять мультиметр в промышленных условиях, то все же лучше будет приобрести к нему еще и поясную сумку или защитный резиновый башмак. Также необходимо уточнить, на какое время рассчитаны батарейки прибора, и проанализировать частоту его использования и срок службы батареек, возможно лучше приобрести прибор с питанием от аккумуляторов.

elenergi.ru
