Всем доброго времени суток.

Сегодня я хочу поделиться с вами своими впечатлениями о комплекте, состоящем из пульта дистанционного управления и приемника, способном превратить вашу обычную старую люстру в современную модель с поддержкой дистанционного включения/выключения.

Данный набор покупался для установки в комнату дочки. Поскольку в силу специфики планировки и дизайна интерьера комнаты выключатель люстры находится достаточно высоко от пола, то моя малышка еще не может дотянутся до него самостоятельно и постоянно зовет меня или мою жену для того, чтобы мы включили ей свет. В других помещениях и коридоре все выключатели были опущены на уровень пояса, но поскольку в комнате у дочки выключатель вмонтирован декоративную панель встроенного шкафа, то тут произвести такую же манипуляцию не представляется возможным. Вернее представляется, но тогда в панели останется отверстие, что никуда не годится. В общем, надо было искать какой-то другой вариант. Как вы понимаете, таким вариантом и стало приобретение данного комплекта. Вообще, подобных наборов, что на eBay, что на Aliexpress полно. Есть варианты с одной, двумя, тремя и даже четырьмя кнопками (каналами). Мой выбор пал на трех канальный вариант (люстра у нас на 4 лампочки), на момент заказа мне казалось, что это самый подходящий набор. В принципе, после его монтажа мое мнение не изменилось 🙂

Итак, на путешествие из Китая в Беларусь у посылки ушло 9 дней, по территории РБ движение посылки не отслеживалось. Маршрут перемещения посылки можно посмотреть здесь. На почте мне вручили небольшой бумажный пакетик внутри которого, завернутый в слой пупырки, находился заказанный набор. Какой-либо заводской упаковки у набора нет, мне он пришел в обычном пакетике.

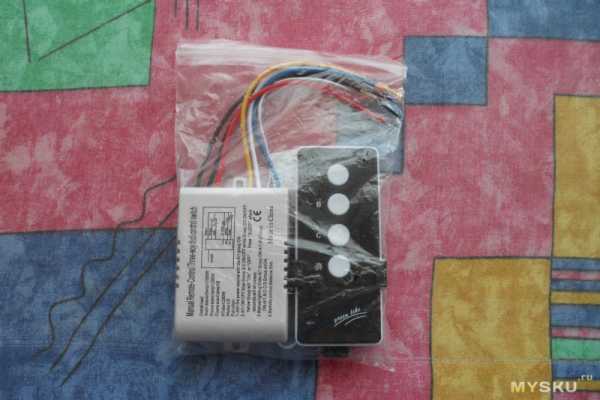

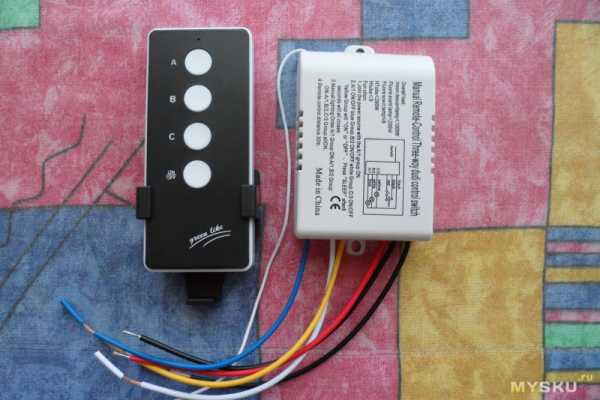

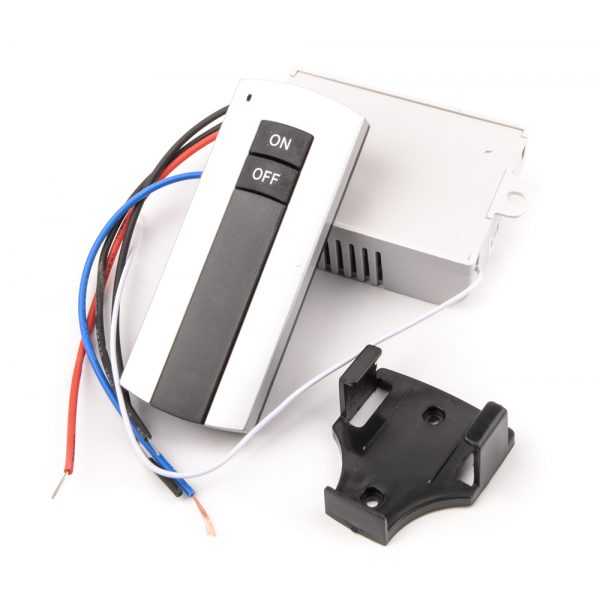

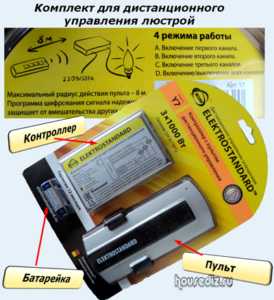

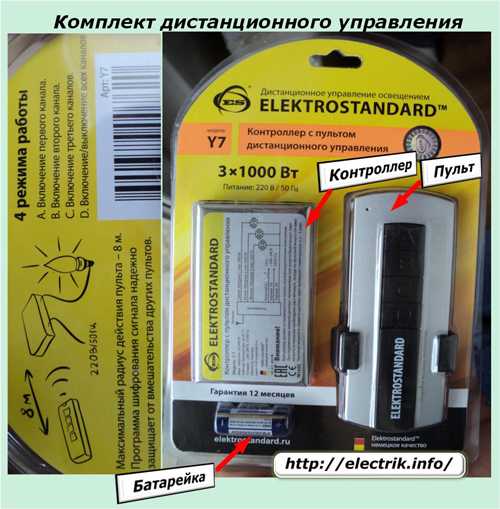

Сам набор включает в себя приемник, пульт дистанционного управления и крепеж для пульта.


На приемнике изображена схема подключения. В принципе, ничего сложного в ней нет.

На внутренний черный и красный провода замыкается сеть, а наружный черный, желтый, белый и голубой провода используются для соединения с лампочками. То есть единственно возможным местом установки данного приемника является люстра, поскольку именно к нему должны быть подключены провода, идущие к патронам. И вот тут кроется небольшая проблема: приемник достаточно громоздкий, его размеры около 8*6*2 сантиметров и потому чтобы спрятать его придется прилично постараться. Хотя есть люстры с большим декоративным колпаком (та часть, которая закрывает провода), но мне пришлось увеличить отверстие в потолке из которого торчит проводка, чтобы поместить в него приемник.

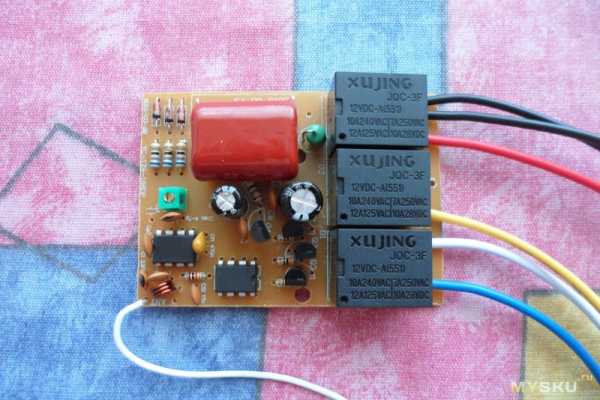

Корпус приемника разборный, причем разбирается он без каких-либо проблем, так что можно взглянуть на его начинку.


Да, белый проводок, торчащий отдельно от других — это антенна. Ее кончик я оставил торчащим наружу для улучшения приема, хотя не исключаю возможности того, что его можно было спрятать полностью.

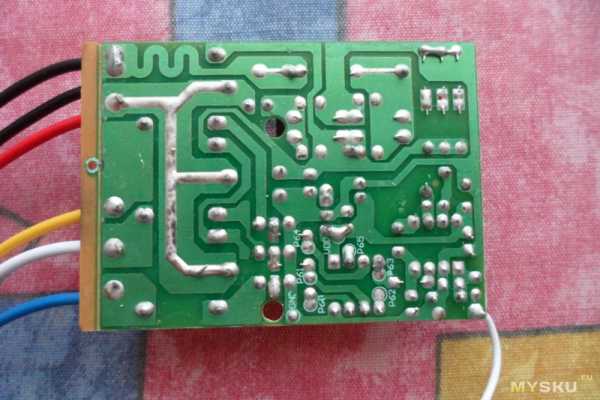

Изнаночная сторона выглядит следующим образом:

В принципе, проблем с качеством изготовления я не вижу, все сделано довольно добротно, никаких особых изъянов нет.

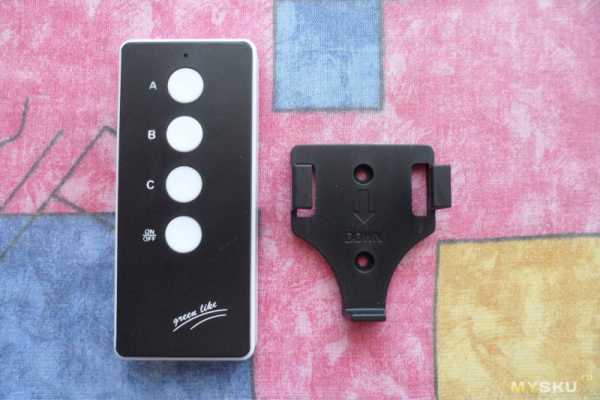

У пульта 4 кнопки: одна — ВКЛ/ВЫКЛ, и еще 3 отвечают за включение того или иного канала. Как я уже говорил, в комплекте есть держатель для пульта, который можно прикрутить к чему-нибудь дабы пульт не валялся. Саморезов в наборе нет, хотя свой я приклеил к шкафу на двухсторонний скотч.

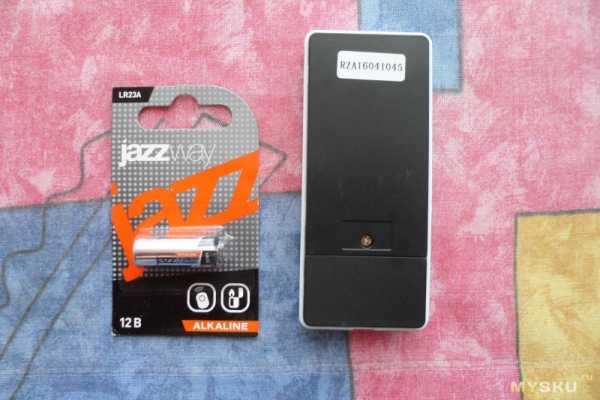

Питается пульт от батарейки LR23F (12V), которой в комплекте нет. Так что придется ее докупать отдельно. Батарейный отсек находится с задней стороны пульта.

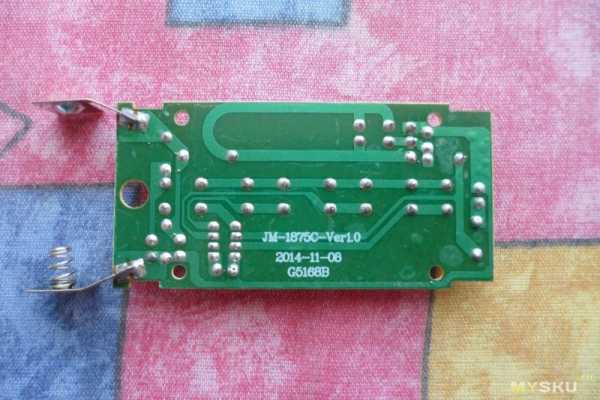

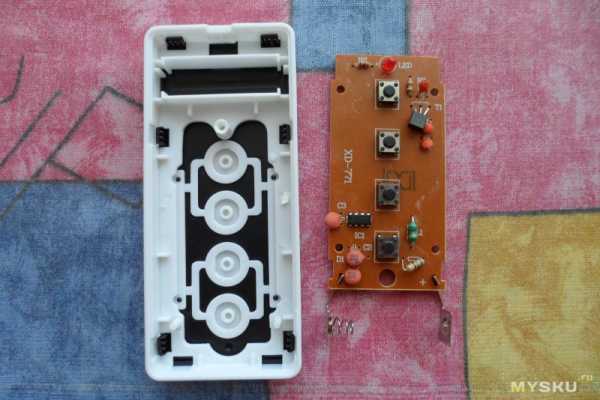

Выкрутив винтик, можно добраться до внутреннего мира пульта дистанционного управления.

Здесь так же каких-либо сильных изъянов замечено не было.

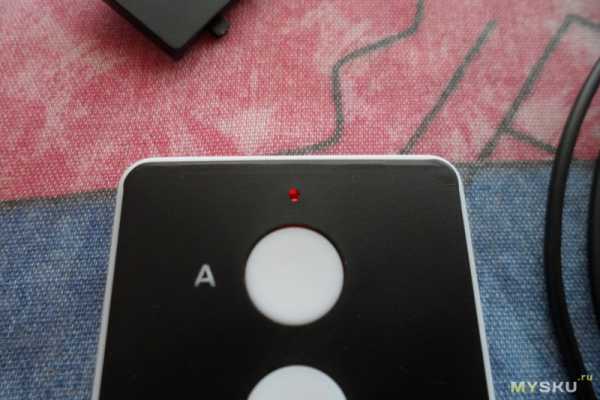

Во время нажатия той или иной кнопки загорается красный светодиод.

В принципе, больше ничего интересного в устройстве и внешнем виде элементов, входящих в набор нет, так что можно переходить к монтажу устройства. Я занял все три канала и работу люстры настроил следующим образом:

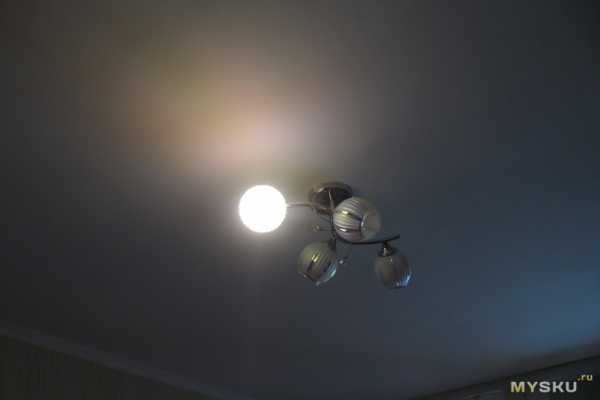

— канал «А». Одна лампочка отлично подходит для утренней побудки :), когда нужен не очень яркий свет, чтобы ребенок мог спокойно проснуться и свет не бил в глаза.

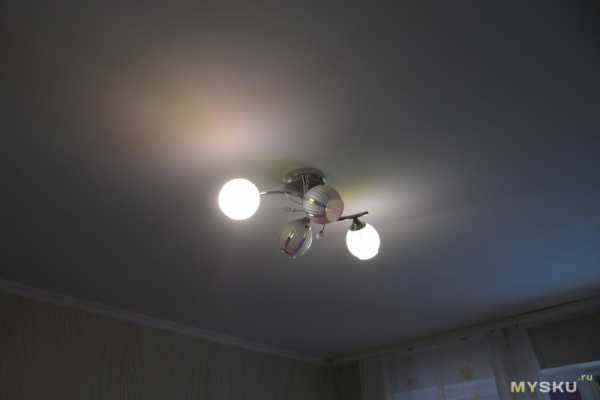

— канал «B» — две лампочки, используем когда надо подсветить комнату во время просмотра телевизора.

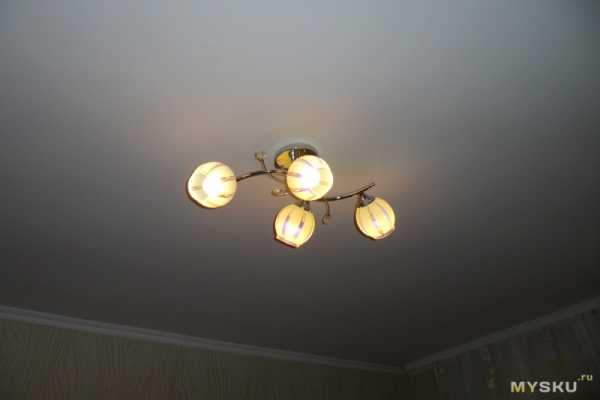

— канал «C» — максимальный 🙂 Четыре лампочки — основной режим, используем когда рисуем, учимся читать, лепим, делаем задания и так далее.

В люстре установлены светодиодные лампочки по 6 ватт каждая, та что переживать за то, что приемник не переживет нагрузку не приходится 🙂 Все работает без каких-либо проблем или задержек, нужный режим включается с первой попытки из любого места в комнате (продавец заявляет радиус действия до 20 метров).

Для выполнения поставленных во время покупки задач, данный набор подошел более чем идеально. Он отлично справляется со стоящими перед ним задачами и единственное, что меня в нем не очень устроило — слишком крупные размеры приемника. Будь он поменьше раза в два — не было бы никаких проблем с его сокрытием, а так пришлось поработать перфоратором и молотком 🙂 В остальном же все хорошо. Сейчас дочурка в состоянии самостоятельно включать/выключать свет в своей комнате не прибегая к посторонней помощи 🙂 Первый вечер она постоянно щелкала кнопки, включая то один, то другой режим (набор прошел своего рода проверку), но сейчас уже успокоилась и спокойно включает себе оптимальный режим, а я обошелся без переноса выключателя и приобретения новой люстры со встроенной подобной системой 🙂

Единственный минус, который удалось выявить за время эксплуатации данного набора — если электричество отключить стандартным кнопочным выключателем (или, к примеру, произойдет плановое/случайное отключение электроэнергии), то после возобновления его подачи люстра автоматически включится на канал «А». Поскольку у нас с отключением электричества проблем нет, то данный минус для меня не существенный, а вот если с бесперебойной подачей есть проблемы, то этот минус может перечеркнуть все плюсы…

В принципе, на этом все. Спасибо за внимание и потраченное время.

mysku.ru

Как работают светодиодные люстры с пультом дистанционного управления

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

  • люстр;
  • бра;
  • точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

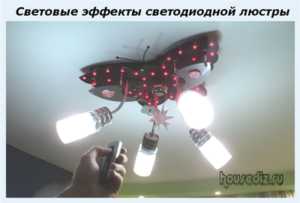

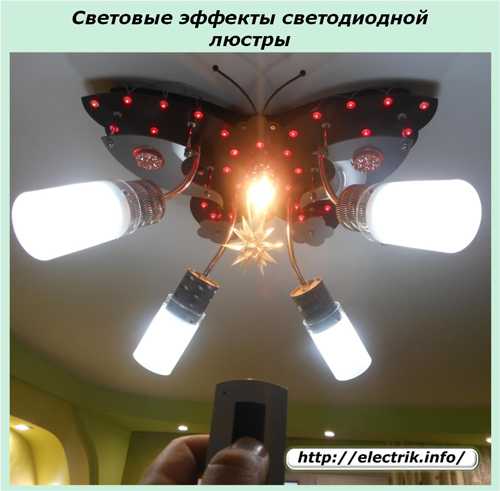

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.


Содержание статьи

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

  1. стационарным выключателем;
  2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

  • радиопередатчика, расположенного внутри малогабаритного пульта;
  • радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

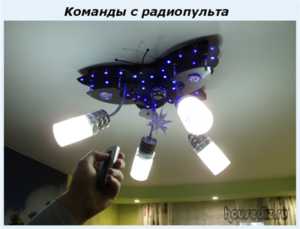

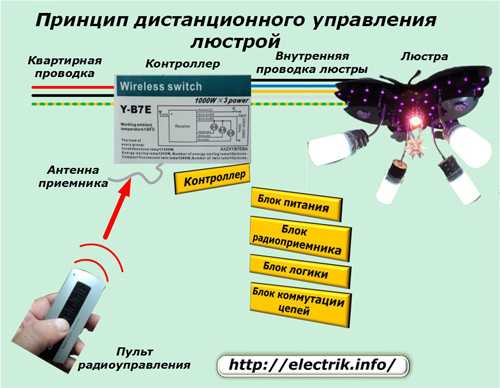

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.


Так называют устройство, имеющее в своем составе блоки:

  • питания:
  • приема радиосигналов;
  • логики;
  • коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

  1. контроллера;
  2. пульта;
  3. источника тока.
Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.


Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.


Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.


Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

  • номинальный и пусковой ток;
  • напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

  1. вместо настенного выключателя;
  2. в потолочное пространство закрепления люстры;
  3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

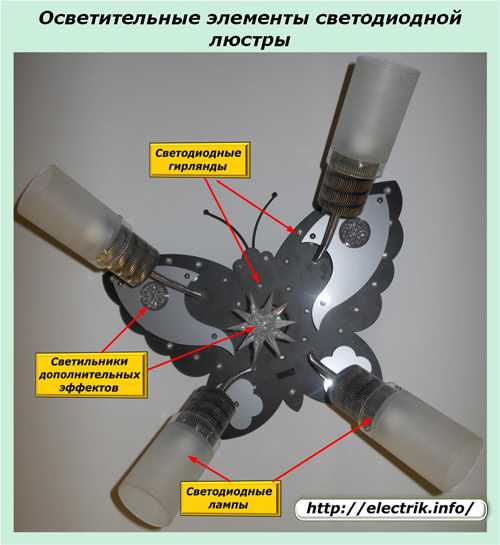

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

  • патронами для ламп;
  • гирляндами из светодиодных лент;
  • дополнительными уникальными осветителями спецэффектов.


Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

Внутренние платы люстры

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

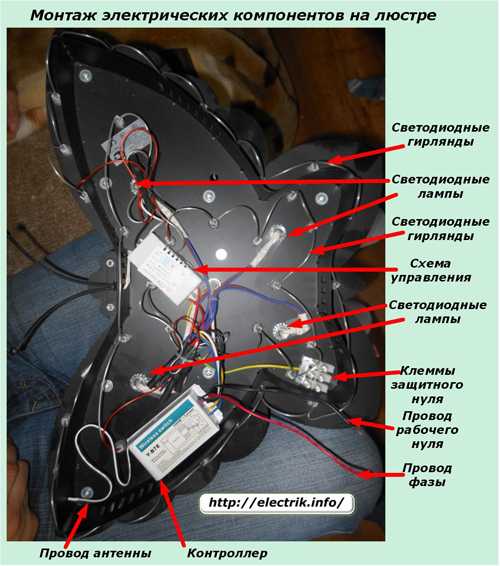

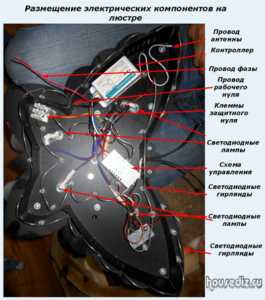

Внутри полого основания размещают электронные блоки и компоненты.

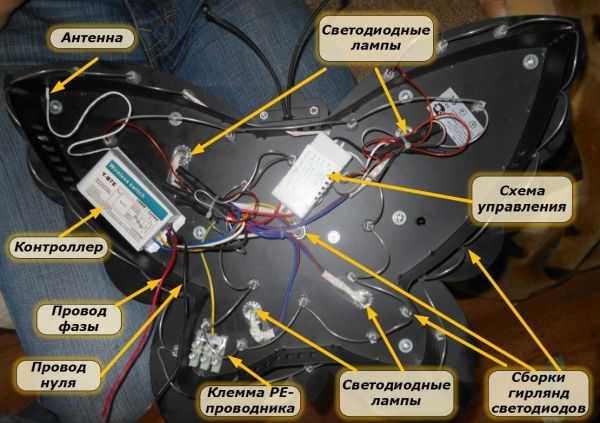

Они показаны на фотографии и подписаны. К ним относят:

  • контроллер с выведенной антенной;
  • провода подключения питания к фазе и рабочему нулю;
  • клеммник РЕ-проводника;
  • светильники;
  • гирлянды из светодиодных лент;
  • схему формирования спецэффектов.

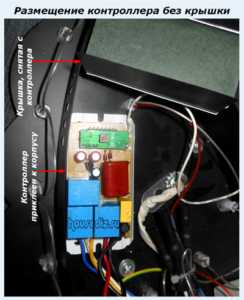

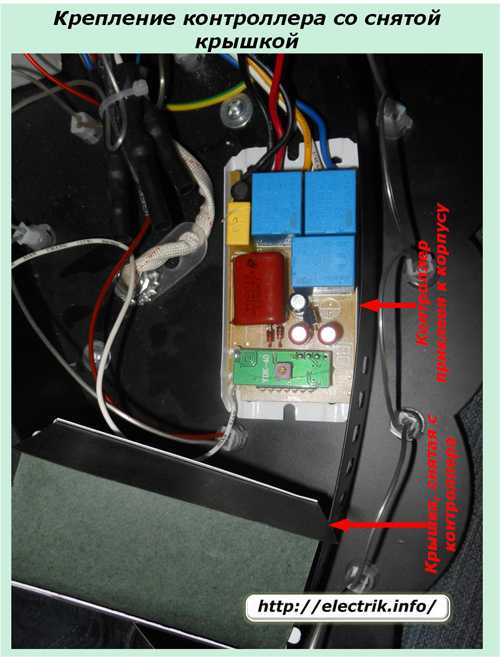

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.


Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.


Четкий монтаж позволяет наблюдать:

  • каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
  • канал D, выполняющий задачи включения и отключения блока;
  • радиоприемник, выполненный на отдельной микросхеме.

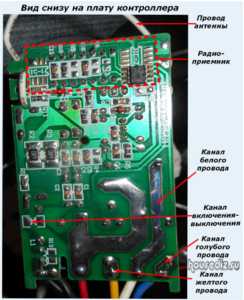

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.


Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

  • подачи нулевого потенциала на блок питания;
  • разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

  • местными точеными источниками;
  • электрическими приводами перемещения штор;
  • проектором;
  • дополнительными приборами.

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

  • подбирать цветовую гамму осветительной системы;
  • изменять алгоритмы коммутации светильников;
  • регулировать яркость источников;
  • запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.


Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

Комментируйте материал статьи в специальном разделе, делитесь своим мнением. Сейчас у вас самое благоприятное время для ознакомления своих друзей с прочитанной темой. Используйте для этого кнопки социальных сетей.

Полезные товары

housediz.ru

Дистанционное управление люстрой | Сабвуфер своими руками

Как известно, стандартная проводка для люстры рассчитана на коммутацию двух цепей ламп. Но и такая есть не везде. Что же делать, если хочется коммутировать три цепи, да еще по двухпроводной проводке? Как говорится, если нельзя, но сильно хочется, то можно, например, можно раздолбить стену и проложить дополнительные провода, а можно и без проводов, используя дистанционное управление на ИК-лучах. Здесь описан именно такой вариант.

Лучше всего для системы дистанционного управления использовать стандартные компоненты для управления телевизорами и другой бытовой электроникой. ИК-канал состоящий из ИК-светодиода и интегрального фотоприемника со встроенным полосовым фильтром и формирователем логических импульсов чтобы обеспечить хорошую дальность управления при хорошей помехозащищенности.

В то же время, использовать для управления пульт от существующей аппаратуры не желательно, потому что это может привести к одновременному управлению аппаратурой и люстрой, расположенной в одной комнате. Желательно, чтобы схема управления люстрой не реагировала на любые сигналы стандартного пульта. Здесь этот вопрос решен простой схемой без использования микроконтроллера.

Система управления сделана однокомандной, а командная посылка представляет собой продолжительный сигнал уровня логической единицы, на много превосходящий длительность любого импульса, излучаемого стандартным пультом. При этом в приемной части есть селектор длительности импульса, который не пропускает более короткие импульсы, таким образом блокируя любые сигналы стандартного пульта ДУ.

На сайте показана схема пульта управления. Абсолютная простота, мультивибратор, генерирующий импульсы частотой 30 кГц, и RC-цепь C1R1, устанавливающая однократную продолжительность этой генерации. Плюс, на выходе ключ на полевом транзисторе и ИК-светодиод. Органом управления является кнопка S1. Это переключающая кнопка. В не нажатом состоянии её нормально замкнутые контакты замыкают конденсатор С1, разряжая его. Это необходимо чтобы после подачи одной команды схема была сразу же готова для подачи следующей.

Нажатие кнопки, и разряженный конденсатор С1 включается между R1 и плюсом питания. Он начинает заряжаться через R1, напряжение на R1 подскакивает до логической единицы. Мультивибратор запускается и на затвор транзистора VT1 поступают импульсы частотой 30 кГц (частота зависит от R2 и С2). ИК-светодиод HL1 излучает вспышки с частотой 30 кГц. Продолжается это до тех пор, пока С1 не зарядится до порога логического уровня, то есть, примерно 0,30,5 секунды. Это и есть командная посылка, переключающая люстру на один шаг.

Переключатель для люстры

Принципиальная схема исполнительного устройства показана на рисунке 2. Она состоит из интегрального фотоприемника F1, селектора импульсов на транзисторе VT1, десятичного счетчика D1, выходных ключей с диодной матрицей и источника питания. При поступлении ИК-сигнала с частотой модуляции 30 кГц на выходе F1 (вывод 3) устанавливается логический ноль. При приеме сигнала от стандартного пульта здесь будут импульсы. Импульсы будут открывать транзистор VT1. Благодаря диоду VD3 и резистору R3 конденсатор С3 будет быстро разряжаться и медленно заряжаться. Если идет прием сигнала от стандартного пульта, то конденсатор СЗ не будет успевать заряжаться через R3 до напряжения логического уровня.

При приеме сигнала от своего пульта, схема которого показана на рис.1, на выходе F1 будут не импульсы, а один длительный импульс. В течение этого импульса конденсатор СЗ успеет зарядиться через R3 до напряжения логической единицы, а после его окончания быстро разрядится через диод VD3. Так сформируется импульс, который поступит на вход счетчика D1 и изменит его состояние на единицу.

Но, начнем все сначала, с включения питания. Потому что существует два органа управления люстрой пульт и обычный выключатель S1 на стене. При включении питания конденсатор С4 и резистор R4 устанавливают счетчик D1 в нулевое положение, то есть, в положение с единицей на выводе 3 (выход «0»). Напряжение с этого выхода через диоды VD8 и VD9 поступает на затворы всех транзисторных ключей VT2VT3, открывая их. В результате включаются все три лампы Н1НЗ (НЗ горит всегда, независимо от состояния счетчика, потому что она не управляется, так как подключена к общему минусу непосредственно).

Таким образом, с помощью выключателя на стене можно включать и выключать всю люстру целиком, обходясь без пульта. А вот для изменения числа включенных ламп нужен будет пульт. При первом нажатии кнопки пульта после включения схемы с помощью S1 счетчик D1 переходит в состояние «1», и на его выводе 2 устанавливается единица (на выводе 3 теперь ноль). Через диод VD10 она поддерживает открытым транзистор VT3, но транзистор VT1 закрыт, потому что на выводе 3 ноль. Значит, Н1 гаснет, но остаются гореть Н2 и НЗ.

При втором нажатии кнопки пульта счетчик переходит в состояние «2», на его выводе 4 устанавливается единица (на всех остальных выходах ноль). Транзисторы VT2 и VT3 закрываются, лампы Н1 и Н2 гаснут, и остается гореть только одна лампа НЗ. Третье нажатие кнопки пульта переводит счетчик в состояние «3». при этом появляется единица на выводе 7 D1, резистор R4 «переворачивается» и разряжает конденсатор С4, напряжение на выводе 15 увеличивается до логической единицы. Счетчик обнуляется, схема возвращается в исходное состояние, когда горят все лампы.

Полное выключение возможно только механически выключателем S1.
Так как мощные высоковольтные полевые ключевые транзисторы КП707В2 могут работать только на постоянном токе, все лампы питаются постоянным пульсирующим током через выпрямитель на диодах VD4VD7. При указанных на схеме диодах выпрямительного моста и работе транзисторов VT2VT3 без радиаторов возможно работать с максимальной суммарной мощностью ламп не более 200W.

Как показали эксперименты, в данной схеме совсем не плохо работают не только лампы накаливания, но так же и энергосберегающие. В принципе, в этом нет ничего странного, ведь у них у всех имеется электронный балласт, представляющий собой простой импульсный источник тока, на входе которого есть выпрямительный мост. То есть, режим питания их генератора (балласта) в данной схеме практически никак не нарушается (такой же пульсирующий постоянный ток).

Фотоприемник питается постоянным напряжением 5V от параметрического стабилизатора, состоящего из резистора R5 и стабилитрона VD1. Конденсатор С1 сглаживает пульсации. Микросхема и цепи управления полевыми транзисторами питаются напряжением 12V от параметрического стабилизатора, состоящего из резистора R6 и стабилитрона VD2. Конденсатор С2 сглаживает пульсации. Использование двух отдельных стабилизаторов для фотоприемника и микросхемы исключает сбои от их взаимного влияния.

Диоды VD11VD14 служат для разрядки емкости затвора полевых транзисторов при коммутации. Резисторы R8 и R10 снижают входное сопротивление затвора полевых транзисторов. Резисторы R7 и R9 ограничивают ток зарядки емкости затвора полевого транзистора, исключая его влияние на работу счетчика. Транзисторы КП707В2 можно заменить зарубежными IRF840 или BUZ90, либо другими аналогами, которых имеется достаточно много.

Указанные на схеме диоды можно заменить любыми аналогами, например, диоды 1N4148 можно заменить на КД521, КД522, а диоды 1N4007 на КД226ГЕ, КД243ДЖ, КД247ВД и другие. Микросхемы К561ИЕ8 и К561ЛА7 можно заменить зарубежными аналогами CD4017 и CD4011, соответственно. Фотоприемник SFH506-30 можно заменить практически любым аналогом, нужно будет только перестроить мультивибратор пульта частоту используемого фотоприемника. Например, TSOP1740 работает на частоте 40 кГц, соответственно и мультивибратор пульта нужно настроить на 40 кГц (подбором R2 и С2, на рис.1).

ИК-светодиод любой для систем дистанционного управления. Транзистор КТ3102 можно заменить любым аналогом, например, КТ315. Все конденсаторы должны быть на напряжение не ниже 12V. В принципе, устройство начинает работать сразу после первого включения (при условии безошибочного монтажа и исправности всех компонентов). Однако, может потребоваться подстройка частоты мультивибратра пульта подбором R2 и С2 (рис.1) так чтобы получить наибольшую дальность уверенного управления.

У приемной части может потребоваться подбор сопротивления R3 и емкости СЗ. если окажется что схема все же реагирует на какой-то пульт от имеющейся в этой же комнате аппаратуры. При использовании более мощного моста VD4VD7 и установке транзисторов VT2 и VT3 на радиаторы, возможно увеличение суммарной мощности ламп до 6000W (не более 2000W на один транзистор), но вряд ли в этом есть смысл.

www.radiochipi.ru

Как подключить люстру с дистанционным пультом управления

Дистанционное управление освещением не роскошь, такие системы являются жизненной необходимостью и очень удобны в концертных залах, на стадионах и других общественных аудиториях с большими площадями. Дистанционное управление избавляет от длительных переходов к выключателям. Существуют разные принципы работы этих систем:

  • инфракрасные;
  • в диапазоне радиоволн;
  • по каналам мобильной связи и интернету.

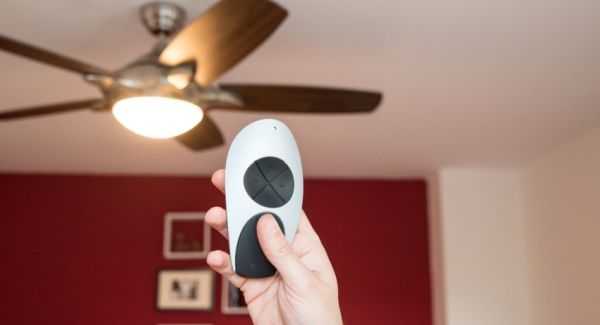

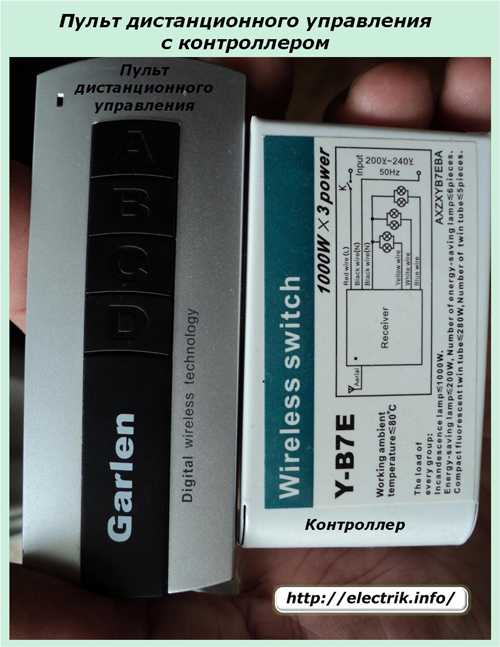

Пульт дистанционного управления люстрой

С развитием технологий оборудование стало дешевле и доступнее для обычного потребителя. Поэтому все чаще  системы освещения с дистанционным управлением приобретают, собирают и устанавливают в квартирах, индивидуальных домах. Процесс подключения системы дистанционного управления не сложный, но детали зависят от многих факторов:

  • в каком диапазоне работает система;
  • какие используются лампы –  накаливания, экономные дневного света, галогенные или светодиодные;
  • расстояние до люстры и место ее расположения.

Все это определяет, как подключить люстру с пультом, исходя из местных условий. Чтобы понять алгоритм действий, стоит рассмотреть самый простой способ подключения люстры с дистанционным управлением в квартире или частном доме.

<a href=»http://elquanta.ru/vyklyuchateli/lyustry-dvojjnomu-vyklyuchatelyu.html»>Подключение люстры к двойному выключателю</a>

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

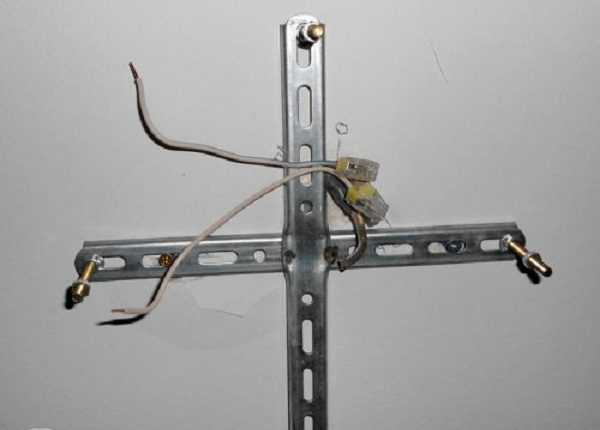

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

  • включение отдельных групп ламп на люстре;
  • регулировка яркости освещения;
  • на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

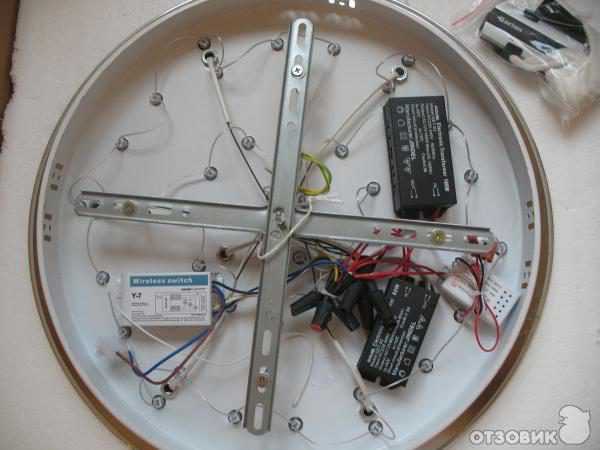

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

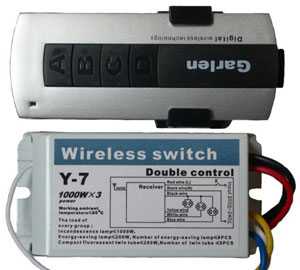

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Подключение к контроллеру и пульту

Такие люстры имеют более многофункциональные контроллеры, они управляют не только включением отдельных групп светодиодов, интенсивностью их светового потока, а могут работать в режиме заданных программ, обеспечивать цветомузыкальное сопровождение. Группы с галогенными лампами в конструкции люстры обеспечивают основное освещение, а светодиодные выполняют цветосветовые эффекты.

Лучше всего покупать  люстры в комплекте с дистанционным управлением и не усложнять себе жизнь. Сейчас многие производители делают такие изделия, это обеспечит гарантии и подробные схемы, инструкции как подключить люстру с пультом.

Выбирать надо модель, управляемую по радиоканалу, в отличие от инфракрасного канала передачи сигнала нет необходимости направлять пульт в сторону люстры. Для радиоканала не требуется условий прямой видимости люстры и не имеют значения различные препятствия, стены или мебель, радиус действия значительно больше. С любой точки дома или территории двора можно управлять освещением. Некоторые пульты работают на расстоянии  до 100 м.

Работая в паре с приемником на одной частоте, пульт передает сигнал на контроллер, который задает цветосветовые эффекты по установленной программе.

В большинстве случаев приемник радиосигнала и контроллер составляют один блок в едином корпусе.

Последовательность подключения

Обесточивается группа освещения, выключается соответствующий автомат на вводном устройстве. Демонтируется выключатель, в стене останется три провода, общий и два на группы ламп люстры. Для определения общего провода проще всего пометить его до того, как снять выключатель, на контактах его легко определить. При переключении клавиш на него замыкаются остальные 2 контакта.

Для систем дистанционного управления, где нет базового пульта, можно оставить выключатель в постоянно включенном положении или демонтировать, замкнув общий провод с одним из двух оставшихся.  Все концы заизолировать и закрыть коробку декоративной крышкой или заштукатурить.

Общий провод на потолке желательно пометить при демонтаже старой люстры или до снятия выключателя определить мультиметром. Прибор ставится в режим измерения переменного напряжения на предел шкалы выше 220В. Контрольные щупы подключаются к двум из трех проводов. Включая клавиши выключателя, нужно смотреть, между какими проводами появляется напряжение. Если напряжения нет, то оставшийся неподключенный к мультиметру будет общим.

Схема определения общего провода на люстре

Существует несколько способов определения общего провода. Вместо мультиметра можно использовать контрольную лампу. Индикаторной отверткой можно проверить по наличию фазы, когда с выключателя на лампы подается фаза, при включении обоих клавиш выключателя на двух проводах индикатор будет светиться. На общем индикаторная отвертка ничего не покажет. При подключении фазы на общий провод люстры, индикатор его сразу покажет, на двух остальных индикатор отвертки не будет светиться.

После определения общих проводов на выключателе и потолке, меняется выключатель на базовый стационарный пульт. На него необходимо подать питание 220 В, для этого надо демонтировать выключатель и развести три провода в разные стороны.

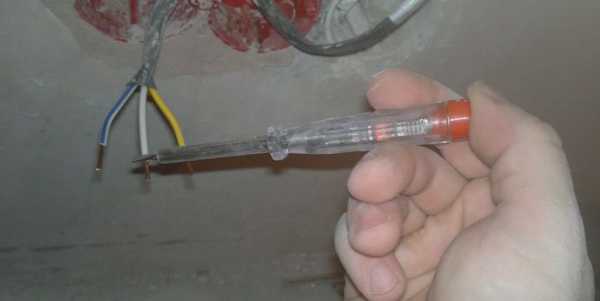

Все это делать при отключенной сети. На потолке, в месте подключения люстры,  общий провод перемыкается с одним из двух  приходящих с выключателя.

Далее подключается питание,   мультиметром определяется, между какими проводами выключателя появится напряжение 220В. Эти два провода подключаются на клеммы L и N стационарного пульта управления, оставшийся провод на клемму OUTPUT.

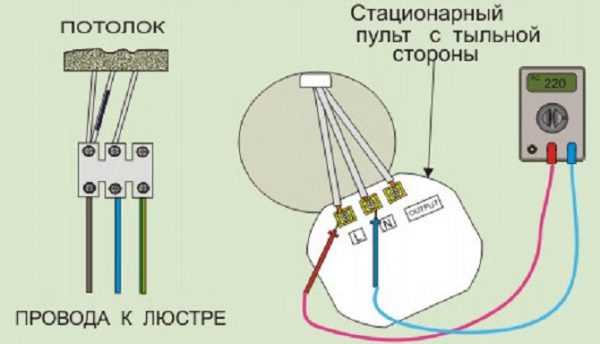

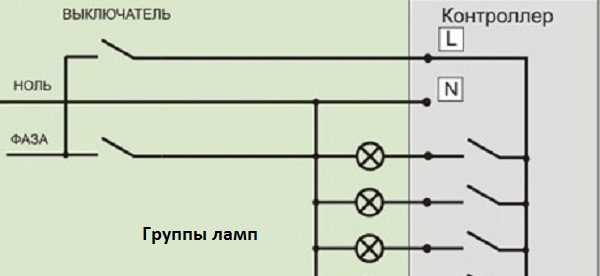

Схема подключения стационарного пульта

После чего корпус стационарного пульта ставится на место выключателя.

Сдвоенный и одиночный провода на потолке подключаются к контроллеру:

  • нулевой на клемму N;
  • фазный  на клемму L и общий провод группы ламп.

Схема подключения люстры к контроллеру

После сборки схемы в патроны люстры вкручиваются все осветительные элементы, затем подключается питание, проверяется работоспособность всех режимов при управлении освещением с дистанционного и стационарного пультов. При нормальной работе напряжение отключается и завершается монтаж люстры на потолок.

Пульт для люстры. Видео

Об удобстве настройки и использования пульта для люстры рассказывает видео ниже.

Из вышеуказанной информации следует, что люстру с дистанционным управлением любой модели можно подключить самостоятельно. Но при этом надо помнить о мерах безопасности. По непонятным вопросам следует проконсультироваться с опытными специалистами.

Оцените статью:

elquanta.ru

Люстра с дистанционным управлением: устройство и подключение

Признайтесь честно, сколько раз бывало так, что, устроившись удобно на диване, вы включаете телевизор, выставляете комфортную температуру на кондиционере, берете в руку чашку с кофе и вдруг понимаете, что свет слишком ярок, или наоборот, его недостаточно? И вот вы откладываете чашку в сторону и идете к выключателю… Именно в этой ситуации и может пригодиться люстра с дистанционным управлением, функционал, который в последнее время становится все более популярным одновременно и у покупателей, и у производителей осветительной техники.

Как это работает

Внешне люстры, оборудованные такой системой, ничем не отличаются от традиционных аналогов. Разница только в наличии двух дополнительных блоков:

  • Пульт дистанционного управления (ПДУ). Устройство, мало отличающееся от того, которое используется для телевизора, кондиционера и другой техники.
  • Блок для дистанционного управления люстрой (контроллер). Он может быть двух типов: встраиваемым, размещаемым внутри корпуса светильника, и внешним, который можно разместить вместо традиционного выключателя.

    Такой комплект из блока и пульта дистанционного управления можно приобрести отдельно от люстры и подключить самостоятельно

Кнопки управления устройством, расположенные на ПДУ, позволяют включать или выключать как все лампы, так и часть из них в зависимости от выбранного режима. В разных моделях этих режимов может быть 2 и более, а также присутствовать возможность управления мощностью ламп, диммер.

Контроллер является исполнительным устройством, принимающим сигнал от ПДУ и включающий соответствующий режим работы светильника.

Как видно, устройство у люстры с дистанционным управлением довольно простое, что позволяет говорить о надежности и долговечности системы.

Используемые лампы

Основная функция любой люстры – освещение, а источником света является лампа. В настоящее время используются следующие виды ламп:

  • Накаливания. Давно используемый тип, дешевые, но малоэффективные и неэкономичные. Выпускаются с цоколем Е27 и Е14 (миньон).
  • Галогенные. Этот тип ламп отличается длительным сроком службы, эффективностью, дают приятный белый свет. Одним из преимуществ является компактность, что позволяет дизайнерам создавать самые разнообразные модели люстр. Наиболее часто используются типы G4 и G9.
  • Люминесцентные (энергосберегающие). Долговечные, высокоэффективные лампы. Минусы этого вида – они недешевы и большинство из них нельзя использовать с диммером. Выпускаются с цоколями, аналогичными лампам накаливания.
  • Светодиодные. Экономичные, долговечные, с высокой световой отдачей, компактные, не боящиеся многократных включений и отключений. Один из основных недостатков — высокая стоимость.

Установка

Может сложиться впечатление, что подключение к сети люстры с дистанционным управлением – дело непростое. На самом деле – нет, все сводится к подсоединению ламп к контроллеру. На вход данного блока подводится стандартное напряжение питания 220В, а к выходам подключаются соответствующие лампы или их группы.

Здесь можно заметить одно преимущество использования дистанционного управления. Даже если существующая проводка двухжильная, т.е. ранее не было возможности включения люстры по частям, то теперь такая возможность появится, например, кнопка 1 ПДУ будет зажигать 1 лампу, кнопка 2 – две других, кнопка 3 – еще несколько и т.д.

Работу по подключению можно разделить на несколько этапов:

  1. Определяем при помощи измерительного прибора, какой из проводов на потолке является «нулем», а какой «фазой».
  2. Отключаем питание для обеспечения безопасности работ.
  3. Подключаем провода, идущие из потолка, на вход контроллера.
  4. Определяем, какие провода идут к конкретным лампам и, в зависимости от необходимости, объединяем некоторые из них в группы в соответствии с будущими режимами работы. Пользуясь прилагаемой схемой расположения контактов контроллера, подключаем к нему лампы.
  5. Включаем питание, проверяем работоспособность.
  6. Собираем люстру и закрепляем ее окончательно на своем месте.

Как видим, ничего сложного нет, главное – определиться с режимами включения и делать все аккуратно.

Несколько советов

Выбор люстры – дело сугубо индивидуальное, зависящее от многих факторов, от подробного изучения характеристик и советов дизайнера о том, какая именно люстра больше всего согласуется со стилем помещения и до простого «хочу вот эту, и все». Тем не менее, планируя покупку, дадим несколько общих советов, не претендующих на абсолютную истину и не являющихся догмой.

  • Используемые источники света. Решите, готовы ли вы доплатить, например, за светодиодные лампы, отличающиеся экологичностью, долговечностью, экономным расходованием электроэнергии, или вполне устраивают обычные лампы накаливания.
  • Мощность. Люстра должна обеспечить комфортный уровень освещения.
  • Радиус действия ПДУ. Если квартира небольших размеров, вполне достаточно, если значения этого параметра будут в пределах 30-40 метров.
  • Размеры и дизайн. Главный критерий покупки – ваш вкус, представление о том, какая люстра максимально органично впишется в дизайнерское решение помещения.

Заключение

Люстра с пультом дистанционного управления уже не является сложным устройством или какой-то экзотикой.

Среди достоинств этой системы:

  • большое количество режимов работы люстры без необходимости проведения ремонтных работ по прокладке дополнительных проводов питания;
  • удобство управления; большая, до 100 м, дальность действия ПДУ;
  • возможность программирования специальных режимов работы.

Недостатки? Пожалуй, главным недостатком можно считать то, что в вашем доме появится еще один (какой по счету?) пульт дистанционного управления.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Подключение люстр с пультом управления: сборка и монтаж



В жилых домах используются разные источники освещения: люстры, бра или встраиваемые светильники. Эти лампы необходимо включать и отключать. Для этого используются выключатели, зафиксированные на стене или светильнике. К ним необходимо подходить, но есть осветительные приборы, выключатель которых можно положить в карман, – это люстры с пультом дистанционного управления.

Люстра с пультом ДУ

Система дистанционного управления

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

  • Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
  • Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Система дистанционного управления

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

  • блока питания;
  • приёмника сигнала со встроенной антенной;
  • логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
  • силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности.

Выбор СДУ

Систем ДУ есть много разновидностей, можно подобрать необходимую, исходя из конкретных условий.

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект.

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

  • A,B – управляют отдельными лампами или режимами работы светильника;
  • С – включает свет полностью;
  • D – отключает свет полностью.

Пульт ДУ

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле.

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

  • В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
  • Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо «ноль» и «фазу» подключать к соответствующим клеммам.

Интересно. При подаче напряжения после отключения сети или включения выключателя контроллер, не дожидаясь управляющей команды, включит свет.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

  • в пространство в потолке возле места подвеса светильника;
  • в защитный кожух или корпус люстры;
  • в монтажной коробке, к которой подключаются лампы;
  • внутри гипсокартонной стены;
  • вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

  • контроллер ДУ с антенной;
  • провода питания ламп и подключения сети;
  • клемма, к которой подсоединен заземляющий проводник;
  • платы дополнительных спецэффектов.

Конструкция люстры с контроллером

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Управление одним пультом двумя лампами

Более сложные устройства способны дополнительно к обычным функциям:

  • включать свет по таймеру;
  • менять яркость и цвет светодиодных ламп;
  • служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

  1. включить выключатель, лампа при этом должна гореть;
  2. открыть защитную крышку;
  3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Поиск индикаторной отвёрткой фазного провода

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

Важно! В двух,- или трёхклавишном выключателе фазный провод подключается к одиночной клемме.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

  1. Отключить питание;
  2. Снять люстру и зачистить концы проводов. Развести их в стороны;
  3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
  4. Подать питание и включить выключатель;
  5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
  6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
  7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.
Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме «L» подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме «N» нулевой. Лампа подключается к клеммам «N» и «Out». При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме «Out», а оставшиеся вместе – к клемме «N».

Заземление подключается к клемме «PE».

Схема подключения контроллера через выключатель

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Видео

amperof.ru

Включаем люстру без блока управления. Схема подключения и ремонт люстры с пультом управления.

Способы управления светильниками без применения стационарных выключателей все больше набирают популярность у населения. Это объясняется удобством использования и широкой доступностью в продаже комплектов, позволяющих довольно просто перевести уже работающие люстры на дистанционное отключение или включение.

Производители сейчас массово освоили выпуск оригинальных светильников со светодиодными лампами и гирляндами, которые создают красивые осветительные эффекты при экономном расходовании электроэнергии.

Ими можно пользоваться не поднимаясь с кресла, дивана с помощью маленького пульта.

Принцип дистанционного управления светильниками

За основу дистанционного управления взят переход от , расположенных на стенах комнат и соединенных проводами с люстрой и квартирным щитком, на использование каналов радиоуправления. Для этого применяются:

    радиопередатчик, вмонтированный в малогабаритный и удобный пульт;

    радиоприемник, принимающий команды от пользователя и передающий их исполнительному блоку;

    системы электрического питания пульта и приемника.

Конструктивно радиоприемник располагают на одной электронной плате с блоками питания, логики и исполнительных органов на релейных ключах и называют одним словом — «контроллер». Его запитывают от квартирной электропроводки, размещают вблизи люстры и подключают к ней соединительными проводами.

Радиосигнал от пульта, принятый антенной и усиленный радиоприемником, обрабатывается логикой и поступает на коммутационный блок, осуществляющий подключение определенных светильников.


Технические возможности дистанционного управления

Все вышеперечисленные элементы могут иметь разный набор функций и, соответственно, отличаться сложностью конструкции и стоимостью. Рассмотрим их характеристики на примере распространенного бюджетного варианта комплекта, показанного на фотографии.

Пульт и контроллер созданы для совместной работы друг с другом. Они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов. Это делается для того, чтобы исключить управление люстрой от владельцев других квартир, пользующихся аналогичной аппаратурой.

Но, стоит понимать, что при поломке одного из этих элементов и необходимости замены другим, придется покупать новый пульт совместно с контроллером.

Рассматриваемый комплект работает с тремя автономными каналами освещения, каждый из которых может обладать нагрузкой до 1 киловатта, что для домашнего применения более чем достаточно даже при использовании мощных ламп накаливания. Однако, при работе люминесцентных или энергосберегающих ламп следует учитывать, что их пусковые токи до четырех крат превышают номинальные значения.

Для управления каналами освещения на пульте установлены 3 кнопки: А, В, С, а четвертая D предназначена для включения светильников или полного снятия напряжения с них.

Удаление этого пульта от контроллера на восьмиметровое расстояние вполне достаточно для наших квартир, хотя в продаже существуют модели радиопередатчиков, способные управлять на дистанциях в сотню метров.

Электрическое питание пульта осуществляется от гальванической батарейки, которая прилагается в комплекте, а контроллера — от сети посредством встроенного в плату блока.

У рассматриваемого комплекта есть одна особенность: напряжение фазы и рабочего нуля квартирной проводки должно быть подведено на вход контроллера. Если его отключить, а потом подать от выключателя при обесточенном пульте, то люстра начинает светиться, минуя радиоканал.

Это позволяет управлять светом люстры без дистанционного управления обычными настенными выключателями, но в то же время создает неудобства, связанные с возможным несанкционированным ее загоранием в ночное или дневное время.

Подобный случай может произойти тогда, когда светильники отключены радиопультом, а из-за возникновения даже кратковременных неисправностей в электроснабжающей организации произошло отключение потребителей с последующим их включением. Подачу такого напряжения контроллер воспринимает в качестве команды на запуск освещения.

Конструкции осветительных установок для дистанционного управления

Комплекты управления с ПДУ позволяют управлять работой любых осветительных приборов. Для этого достаточно подобрать их в соответствии с техническими характеристиками:

    рабочего и пускового тока;

    напряжения сети;

Оснастить дистанционным управлением можно любую старую люстру с лампами накаливания: достаточно вмонтировать в электрическую схему контроллер и задействовать пульт.

Обычно для этого плату контроллера стараются встроить:

    внутрь защитного стального чехла люстры, закрывающего провода светильника;

    в потолочное отверстие около крепежного крюка;

    на место выключателя.

Последний случай используется редко: он требует прокладки дополнительных проводов от места выключателя к осветителям.

У современных светодиодных люстр могут использоваться комбинации различных источников света:

При этом для некоторых источников могут понадобиться собственные схемы питания и управления. Примером могут служить , которые при включении начинают работать по заранее подготовленным алгоритмам.

Конструкция светодиодной люстры с дистанционным управлением

Этот вопрос рассмотрим на примере модели, показанной на вышеприведенной фотографии. Она выпускается с контроллером и пультом, позволяющими использовать те же четыре режима: А, В, С, D.

Благодаря своей конструкции люстра позволяет создавать различные световые композиции. Так выглядит одна из них.


Для крепления на потолке используется типовая крепежная планка, которая с помощью дюбелей и шурупов-саморезов крепится к несущей бетонной плите. В основании люстры сделаны два отверстия, через которые продеваются шпильки планки. На их резьбу навинчиваются декоративные гайки, удерживающие вес конструкции через шайбы.

Основание снятой люстры обычно выполняется полым для размещения в его пространстве всех электрических деталей и обеспечения их монтажа.

На фотографии выделены:

    провода питания и защитного РЕ-проводника;

    контроллер с антенной;

    светодиодные лампы и гирлянды;

    схема создания спецэффектов дополнительных светильников.

Более подробно крепление контроллера показано на очередной фотографии. Для наглядности с него снята крышка.

elektrokomplektnn.ru
