Содержание

фундамент монолитная плита или УШП?

Плитный (или монолитный) фундамент хорошо известен строителям и широко применяется многие десятилетия. А вот УШП (утепленная шведская плита) пополнила список технологий сравнительно недавно – не более 20 лет назад. Сегодня ведутся споры, какой же из этих вариантов лучше.

С этим вопросом нередко обращаются в нашу компанию, чтобы получить консультацию от профессионалов. Рассмотрим этот вопрос поподробнее.

    Содержание статьи

  1. Сравниваем плитный фундамент и УШП
  2. Как они строятся?
  3. Почему стоит выбрать нас

Сравниваем плитный фундамент и УШП

Монолитный фундамент максимально прост – он представляет собой железобетонную плиту, залитую в заранее подготовленный котлован. Простая, надежная, сравнительно дешевая и проверенная временем технология.
УШП имеет значительно более сложный состав, включающий в себя:

  1. фундамент,
  2. коммуникации (водопровод, канализация, дренаж),
  3. утеплитель,
  4. систему теплых полов.

О плюсах и минусах утепленной шведской плиты Вы можете узнать здесь

О ценах и строительстве УШП нашей компанией Вы можете узнать здесь

Разумеется, вселяться в дом, построенный на УШП, значительно легче – все коммуникации уже подведены. Утеплитель защищает почву под домом от промерзания и пучения. Теплые полы позволяют легко поддерживать в жилых помещениях оптимальную температуру. К тому же, гладкая бетонная поверхность позволяет обойтись без черновой отделки – прямо на пол можно положить паркет, ламинат или линолеум, не тратя лишних денег на дополнительный ремонт.

Казалось бы, УШП выигрывает у плитного фундамента по всем параметрам. Но если рассмотреть оба варианта более подробно, то выявится множество дополнительных факторов. Начнем с монолитного фундамента.

Значительная толщина позволяет ему выдерживать значительные нагрузки на сжатие, изгиб и растяжение, а большая площадь обеспечивает равномерное распределение нагрузки по грунту. Максимальная простота гарантирует надежность и долговечность – ломаться в ней практически нечему.

С УШП всё значительно сложнее. Начать с того, что более сложное устройство существенно повышает стоимость – в результате за фундамент придется отдать до трети бюджета всего дома. Коммуникации, вмонтированные в бетон, также являются весьма спорным решением – если прорвет канализацию или водопровод, то для ремонта придется разбирать часть фундамента, что доставит немало хлопот. К тому же, УШП обычно имеет значительно меньшую толщину, что сказывается на несущей способности и прочности.

Поэтому выбрать подходящее основание для дома не всегда бывает легко – заказчик должен сам решить, какие факторы являются для него наиболее важными – экономия и надежность или комфорт.

Как они строятся?

Строительство монолитного фундамента максимально упрощено. Подготавливается котлован, собирается опалубка, засыпается песочная подушка, поверх которой укладывается арматурный каркас, и заливается бетон. Вот и все – спустя несколько недель можно приступать к строительству. УШП имеет гораздо более сложную схему строительства:

  1. Укладка песочной подушки толщиной в 10 сантиметров и более;
  2. Установка пенополистирола – специального листового утеплителя, похожего на пенопласт, но гораздо более плотного и крепкого;
  3. Монтаж отмостки, представляющей собой дополнительный теплоизолятор, защищающий почву под домом от промерзания;
  4. Укладка коммуникаций;
  5. Сборка арматурного каркаса;
  6. Установка теплых полов – электрических или водяных;
  7. Заливка бетонной стяжки, выполняющей функцию черновых полов на первом этаже.

Как видите – процесс монтажа довольно сложен, поэтому лучше будет доверить работу настоящим профессионалам, способным выполнить все строго по выверенной технологии.

Получить бесплатную консультацию инженера

Почему стоит выбрать нас

Сотни клиентов, которым нужно построить фундамент в Санкт-Петербурге, предпочитают довериться СК Гарант.

Мы известны на рынке услуг много лет и обладаем безупречной репутацией. Чтобы заработать её, компания безупречно выполнила сотни заказов различной сложности. Разумеется, мы не станем рисковать своей репутацией, выполняя некачественно хоть один заказ.

Самые сложные проекты могут быть просчитаны опытными проектировщиками и воплощены в жизнь профессиональными монтажниками под присмотром технологов. Ну а политика демократичных цен делает сотрудничество с нами не только приятным и надежным, но и максимально выгодным.

Понравилась статья? Поделитесь в соцсетях

fundament178.ru

Недостатки фундамента — утепленная шведская плита — Плитный фундамент — Фундаменты для домов — Статьи

Данный вид   фундамента по мнению, Дмитрия Марченко, далеко   не идеален. Марченко считает, что выбор этого типа фундамента  скорее относится к провальным решениям, чем к решениям рациональным.

После того как данный тип фундамента был раскручен на строительных форумах, его активно подхватили производители пенополистерольных утеплителей сделали технологические карты,  инструкции по обустройству данных типов фундамента. В результате тема УШП получила еще большую статусность как профессионального решения для устройства фундамента частного дома. Данные производители неспроста заинтересовались именно этой технологией фундаментов — в ней использовано очень больше количество утеплителя и большая часть его использована просто нерационально, можно было бы спокойно  обойтись без нее.


Марченко высказывает мнение, что данная технология является выгодной скорее не для хозяев будущего дома, не для строителей, она выгодна именно для производителей пенополистерола.

Дмитрий Марченко  изучил этот фундамент детально и не увидел других, заинтересованных в этом фундаменте лиц, кроме как производители экструдированного  пенополистерола.

Насколько же рационален фундамент УШП?
На многих сайтах, пропагандирующих данный фундамент вы можете увидеть большой список его  преимуществ. По мнению Дмитрия Марченко большинство из этих преимуществ просто надумано и в действительности не имеет под собой никаких подтверждений.

Толщина песчаной подушки 300-400 мм, то качественной трамбовки песка очень редко получается достичь. Очень часто строители этим пренебрегают.

Например делают это не послойно или недостаточно проливают или наоборот заливают песок и тогда он не может быть утрамбован должным образом. И даже если это все будет выполняться качественно, все равно на всей площади песчаной подушки возможны места неравномерной трамбовки. В результате это приведет к тому, что основание из песчаной подушки под домом, а оно будет не локальным, а общим для все плиты, может оказаться неравномерным и приведет к неравномерной усадке фундамента. неравномерная усадка фундамента в свою очередь повлечет возможное растрескивание фундамента, и тогда армирование в один слой будет крайне недостаточным, чтобы фундамент сохранил свою геометрию и не дал трещину, что в результате повлечет возникновению трещины в несущих конструкциях дома. Таким образом песчаная подушка влияет на устойчивость всего дома.

ОБСУДИТЬ ФУНДАМЕНТ УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА НА ФОРУМЕ

Также недостатком является возможная деформация самого ЭППС. Несмотря на то что производитель заявляет высокие технико-эксплуатационные характеристики своей продукции, что материал имеет очень большие показатели на сжатие, практика показывает,что экструдированный пенополистерол при больших нагрузках работает, как минимум,  не так как заявлено в его характеристиках. А значит возможны деформации материала, что приведет к неравномерной усадке фундамента. Экструдированный пенополистерол непосредственно под плитой фундамента получает огромные нагрузки в виде давления  со стороны дома, а значит под вопросом его долговечность. Несмотря на то, что производители заявляют об идеальных качествах, историй использования ЭППС данным образом очень мало, нет сведений от его слёживаемости в течении 10-15-20 лет, а это ставит под вопрос целостность всего дома. Нет уверенности в том, что человек захочет рисковать своими капиталовложениями в дом, чтобы на себе проэкспериментировать, насколько производитель ЭК был добросовестен.



К недостаткам данного фундамента, как и других плитных фундаментов  является низкий цоколь. Обычно он составляет 10 см уже от отметки отмостки и стеновые конструкции дома находятся в очень непосредственной близости к земле, а значит они будут находиться в зоне повышенной влажности, что для нашего климата является очень уязвимым моментом.  Цоколя высотой 10 см недостаточно для нашего климата, в наших климатических условиях цоколь должен иметь высоту 50-60 см. Это обеспечит достаточное расстояние от земли для стеновых конструкций и отведет от них любую влагу и снег. Как и другие типы плитных фундаментов, этот фундамент будет требовать наличия ровного участка и отсутствия каких-либо уклонов с любой из сторон в сторону дома, т.к. любая дождевая или талая вода будет подмачивать боковые части основы фундамента и эти места будет неравномерно пучинить, будет подрывать отмостку, даже может повлечь за собой поднятие какой то части фундамента и при неравномерной игре фундамента могут произойти деформации на фундаменте или на конструкциях стен.


Большинство технологических карт или инструкций по обустройству данного фундамента подразумевают устройство дренажной системы. Она обязательно должна устраиваться в теплой зоне земли, иначе дренаж уже в первую зиму скорее всего просто разорвет пучением. Он будет набираться водой и зимой, когда температура будет минусовая он просто промерзнет и его разорвет. Но любая дренажная система имеет склонность к заиливанию и в данном случае эта система именно под домом будет иметь большую склонность, т.к. она уже на этапе устройства фундамента дома будет подвергаться возможным рискам к засорению со стороны рабочих, будет работать виброплита. Конечно устраивается защита в виде геотекстиля, но практика показывает, что есть места стыка и какие то недочеты строителей, в результате дренажные системы заливаются. Есть выход, который частично решает ситуацию,  строятся ревизионные люки,  через  которые можно под напором воды промывать дренажные системы, но в большинстве случаев скрытые дренажные системы являются не самым лучшим решением, особенно если этим будут заниматься не специалисты именно по дренажам, а обычные строители по устройству фундамента. В таких случаях очень часто упускаются важные моменты, потому что ели нет практики ее невозможно заменить информацией из интернета. Тем более просто проложить дренажные трубы недостаточно. Нужно делать отвод с разуклонкой, нужно делать приемочный колодец, устанавливать дренажный насос.  Этим вы получите еще большее удорожание строительства.

На участке вам придется выделить место под дренажный колодец, регулярно его обслуживать и контролировать, прочищать дренажную систему, которая с большой вероятностью лет через 5-10 полностью  заилится. А ремонтопригодность дренажных систем в этих местах  просто невозможна. Любые работы по выемке грунта в этом месте  просто приведут к осадке фундамента.  Это еще один минус к вопросы о цене данного фундамента. На этом можно уже в принципе сказать, что данный тип фундамента не выгоден.

Но на этом его недостатки не заканчиваются.
Частные дома строятся как правило за городом, где водятся в большом количестве грызуны, муравьи и т.д. И утеплитель под фундаментом для них идеальное место для обустройства нор. Утеплитель будет не целостным, а давление со стороны дома останется прежним. Отсюда возможны деформации, просадки утеплителя, а вместе с ним просадки фундамента. И в течении 10-5 лет картина с геометрией фундамента может кардинально ухудшиться.
Есть решение, которое частично используется при строительстве любого дома, так как рациональным всегда является утепление отмостки дома, утепление фундамента, чтобы исключить промерзание плиты, исключить попадание мороза под фундамент, даже монолитный, поэтому при устройстве утепленяиз ЭП, правильным решением всегда является обустройство защитной сетки.     Но если выполнять защиту металлической сеткой всего объема утеплителя, то это очень дорого, и не факт что туда не смогут пробраться муравьи.

Что касается теплых полов при устройстве данного фундамента: Разводка труб теплых полов уже может производиться на этапе его возведения. Трубы   теплого пола хомутами крепятся к арматуре, которая располагается в нижней части плиты. И в результате после заливки вы получаете готовый фундамент в котором находятся трубы теплого пола, а значит вам не нужно будет делать классической системой  устройство теплых полов по утеплителю, когда по монолитной плите   дома устраивается утеплитель, закладываются трубы теплого пола, делается стяжка, и в результате вы тоже получаете теплый пол, но за эти работы дополнительно платите деньги.



Стяжка пола, которая устраивается по трубам теплого пола, имеет относительно невысокую плотность, и соответственно теплоемкость, в сравнении с монолитной плитой. Это дает возможность трубам теплого пола относительно быстро прогревать слой стяжки и отдавать тепло в помещение.  Если посмотреть на систему теплых полов в УШП, то в отличии от классической стяжки. мы получаем: сама плита имеет большую плотность и большую теплоемкость, а значит для того, чтобы нагреть эту плиту, котел должен работать намного больше. и вы должны будете  за это больше заплатит, чтобы прогреть весь объем бетона и только тогда он будет отдавать  качественное тепло в помещение. И если от труб теплого пола до чистового покрытия  толщина 5-6 см, то в случае с УШП это расстояние возрастает в 2-2,5 раза. А чтобы прогреть ваш дом вы должны 1-2 дня прогревать саму плиту, и только тогда начнется какой то  тепловой эффект от труб теплого пола.  Данная система является очень медленной на разогрев и на охлаждение. поэтому если сравнивать  устройство теплых полов, то классическая система более выигрышна, т.к. она позволяет при меньших затратах    в теплоэнергии быстрее   передавать   эту энергию помещению.


Т.к. данная система непосредственно связана  с водой, то может иметь проблемы с подтеканиями.   Строители могут случайно передавить  или повредить трубу,  что может привести к необходимости ремонта. В случае с классической системой разбивается стяжка, находится и устраняется место пробоя. Здесь место пробоя найти не сложно, т.к. на полу оно будет проступать мокрое пятно. а в случае с монолитной плитой поиск места повреждения будет достаточно проблематичен, также придется приложить много усилий, чтобы добраться до трубы, и будет нарушена монолитность несущей конструкции дома. А в случае со стяжкой на целостность несущих  конструкций поиск и устранение пробоины никак не повлияет.

Как и все другие плитные фундаменты, этот фундамент требует четкого технологического расчета, а также четкого понимания и четкого устройства инженерных систем нулевого  цикла уже на этапе фундамента. Т.е. если при устройстве других типов фундамента вы имеете возможность подумать, перед установкой сантехники подвигать выводы труб,  то при данной  системе уже    выведенные трубы    никуда сдвинуть вы не   сможете.                                        ,
Если вы сталкиваетесь с тем, что из плиты фундамента у вас выходят трубы, гильзы, всегда защищайте их, накрыть их чем то является неполным решением, самое проверенное — это делать короба из дерева. .
Технология выгодна для производителей экструдированного пенополистерола.

pro100dom.org

Минусы ушп (утепленная шведская плита) фундамента

В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.

   Но, перед тем как перейти к разговору о минусах этого фундамента, давайте узнаем, что такое УШП фундамент?

   Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.

Минусы УШП фундамента

  • УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
  • Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
  • Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
  • Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
  • Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Состав фундамента УШП

   В состав УШП фундамента, входит:

  • Подушка песчаная
  • Грунт
  • Трубы коммуникаций
  • Щебень
  • Пенополистирол, он же утеплитель
  • Сетка армирующая
  • Система «теплый пол», обогревательные элементы
  • Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

  • Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
  • Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
  • По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
  • Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.

Инстаграм

  • 0,0310 s
  • ©2018 Все права защищены

superarch.ru

Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

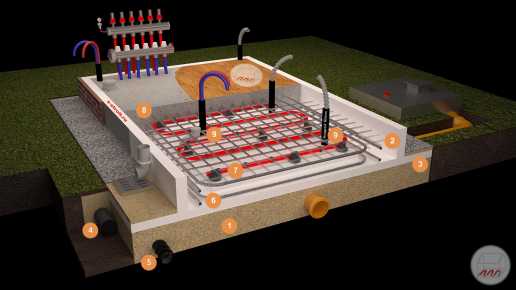

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

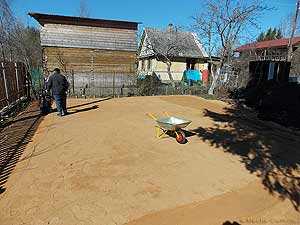

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

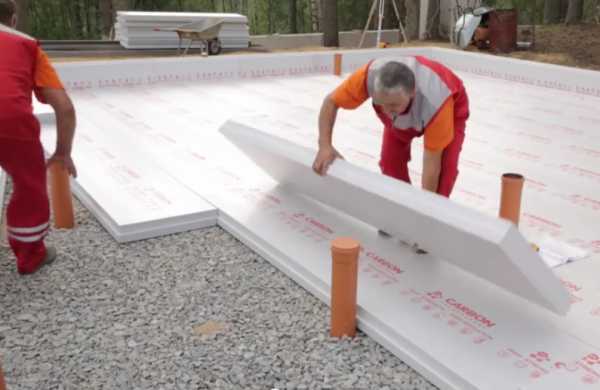

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

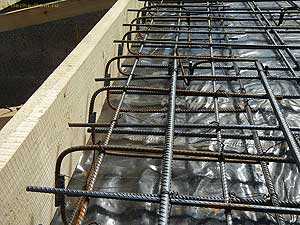

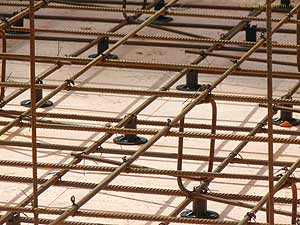

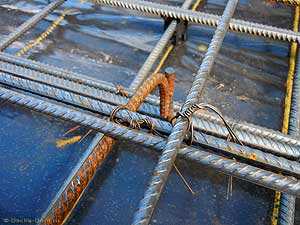

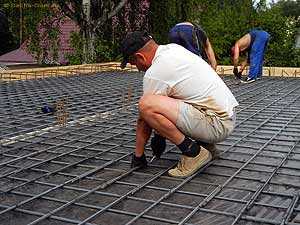

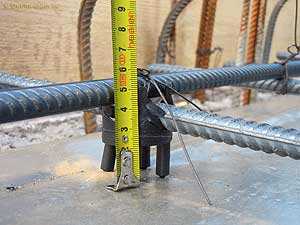

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

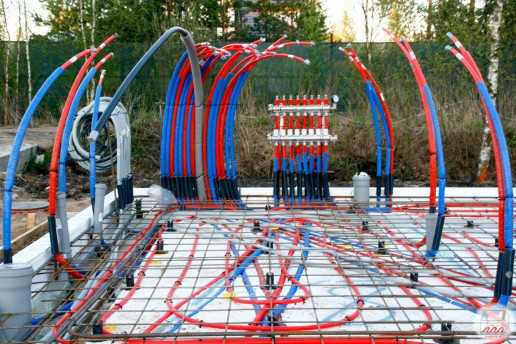

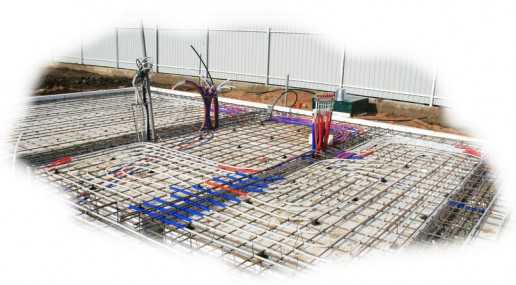

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

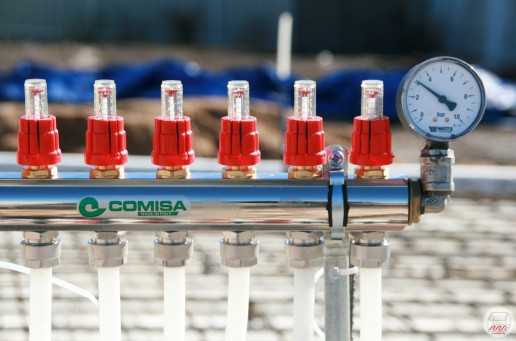

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

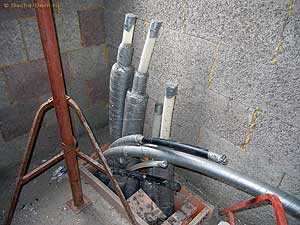

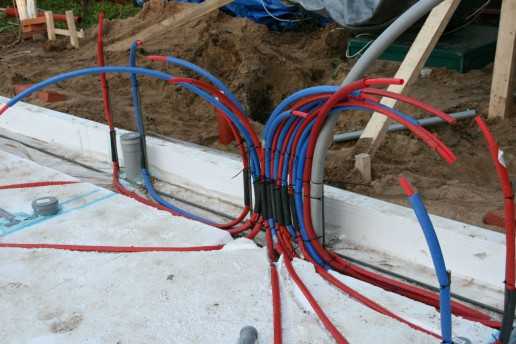

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

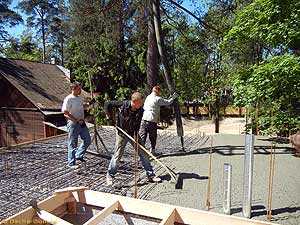

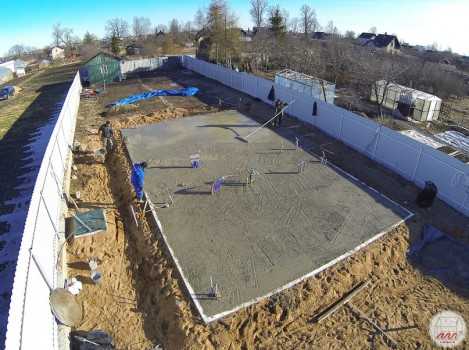

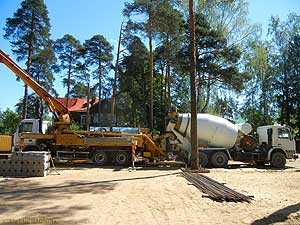

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

  1. Фундамент — монолитная бетонная плита;
  2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
  3. Готовая система отопления — тёплые полы по всей площади дома;
  4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
  5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
  6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
  7. Отделка цоколя плоским шифером — можно просто покрасить;
  8. Ливневая канализация и дождеприёмники [опционально];
  9. Дренаж [опционально];
  10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

comments powered by HyperComments

s-stroit.ru

Фундамент утепленная шведская плита (УШП): плюсы и минусы

Утепленная шведская плита или, как её называют строители, УШП, пополнила собой список строительных технологий сравнительно недавно, но быстро набрала популярность.

Она представляет собой сложное соединение фундамента, утеплителя и всех необходимых коммуникаций. Поэтому нет ничего удивительного в том, что в нашу компанию часто обращаются клиенты, желающие заказать УШП фундамент под ключ.

Мы располагаем штатом опытных сотрудников, а также всей необходимой техникой, чтобы выполнить подобный заказ не только качественно, но и в максимально сжатые сроки. Однако, для начала будет полезно узнать о преимуществах и недостатках данной технологии.

    Содержание статьи

  1. Основные достоинства УШП
  2. Какие минусы имеет технология УШП
  3. Как изготавливается УШП?
  4. Чем поможем мы

О плюсах и минусах утепленной шведской плиты Вы можете узнать здесь

О ценах и строительстве УШП нашей компанией Вы можете узнать здесь

Основные достоинства УШП

Как говорилось выше, утепленная шведская плита представляет собой фундамент, дополненный не только утеплителем, но и коммуникациями – сюда входит канализация, водопровод, дренаж, а в некоторых случаях интернет-кабель и проводка. При правильно проведенных расчетах и безупречно выполненном монтаже, УШП будет обладать определенными преимуществами:

  • Она может быть возведена на любой почве – как плотной, так и болотистой или каменистой;
  • В доме не возникнет сырость, даже если строительство ведется на почве с высоким уровнем грунтовых вод;
  • Дом может быть построен из любых материалов: древесина, каркас, пенобетон или кирпич;
  • Температурные швы, через которые теряется тепло, полностью отсутствуют;
  • На монтаж обычно уходит всего несколько недель;
  • Особое устройство фундамента позволяет снизить теплопотери почвы, благодаря чему практически полностью исключена возможность промерзания грунта под домом и его сезонного пучения.

Конечно, преимущества технологии весьма впечатляющие. Однако, как любая строительная технология, УШП имеет и некоторые недостатки. Расскажем и о них.

Какие минусы имеет технология УШП

Недостатков у утепленной шведской плиты меньше, чем преимуществ. И все-таки, знать о них не менее полезно, чем о плюсах:

  1. Невозможность возведения подвального помещения. УШП должна опираться на прочный, подготовленный грунт, а при наличии подвала она просто не выдержит нагрузки и может быть повреждена;
  2. Все расчеты и работы должны выполняться настоящими профессионалами, чтобы впоследствии не пришлось переделывать;
  3. Если коммуникации, расположенные в толще бетона, выйдут из строя, их ремонт доставит серьезные проблемы.

Поэтому подходить к выбору между УШП и классическим фундаментом следует крайне серьезно и осмотрительно, чтобы впоследствии не пришлось серьезно пожалеть о неудачном решении.

Как изготавливается УШП?

Утепленная шведская плита отличается гораздо большей сложностью устройства, чем обычные плитные фундаменты. Поэтому строительный процесс состоит из большего количества этапов:

  1. Подготовка котлована глубина и форма которого рассчитывается предварительно;
  2. Насыпка песка на дно котлована слоем не менее 10-15 сантиметров с последующим выравниванием и трамбовкой;
  3. Монтаж всех необходимых коммуникаций – дренаж, трубы водопровода и канализации;
  4. На песчаную подушку укладывается слой пенополистирола, выполняющего несколько функций. Во-первых, это роль гидроизоляции – необходимо удержать бетонное молочко в растворе. Если оно уйдет в песок, то бетон не сможет набрать максимальную возможную прочность и может даже потрескаться в процессе затвердевания. Также он выполняет роль теплоизоляции, снижая теплопотери из-за холода, идущего в дом от почвы;
  5. Укладка каркаса из арматуры. Бетон может быть поврежден при механических нагрузках на изгиб или растяжение, то железобетон легко выдержит подобные испытания. Арматура должна вязаться, а не свариваться, чтобы не потерять коррозийную стойкость и прочность;
  6. Установка теплых полов – кабели или трубы (в зависимости от того, какой вариант выбирает заказчик – электрические или водяные полы) по всей выбранной территории;
  7. Заливка бетоном. Специальная технология заливки позволяет получить идеально ровную и гладкую поверхность, которая может выступать в качестве чернового пола в доме.

Как вы могли убедиться – монтаж УШП является довольно сложной работой, при которой даже небольшое нарушение технологии приводит к снижению качества фундамента и его срока службы. Поэтому доверять установку следует только настоящим профессионалам.

Получить бесплатную консультацию инженера

Чем поможем мы

СК Гарант занимается оказанием услуг по установке всех видов фундаментов в Санкт-Петербурге и области. Работая в данной сфере не первый год, мы выполнили сотни заказов, связанных с разными фундаментами – от свайных и столбчатых до монолитных и УШП. Поэтому можете не сомневаться – позвонив нам и заключив договор, вы не пожалеете о своем решении.

Понравилась статья? Поделитесь в соцсетях

fundament178.ru

Фундамент утепленная шведская плита


Площадка под фундамент утепленная шведская плита выравнивается и засыпается крупным песком. Можно использовать смесь песка и щебня (2 к 3) или щебень.   Песчаная подушка служит для выравнивания площадки, равномерного перераспределения нагрузки от здания на грунт, выполняет дренирующие функции и при необходимости пригружает сжимаемые грунты (торф).

Песчаная подушка под фундамент утрамбовывается послойно (по 20 см) виброплощадкой и выравнивается по нивилиру.   После выноса размеров фундамента в натуру, устанавливается опалубка, грунт укрывается ПВХ пленкой (в отличии от полиэтилена ПВХ пленка служит барьером для радиоактивного газа радона) и укладываются листы ЭППС для утепления грунта.

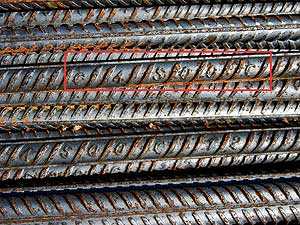

Для армирования фундамента плиты используется арматура А500С (свариваемый класс арматуры). Минимальный диаметр арматуры для фундамента плиты — 12 мм.   Приступаем к вязке нижнего уровня армирвания фундамента утепленной шведской плиты.

Вязка арматуры производится при помощи крючка и вязальной проволоки. Также для вязки арматуры можно использовать пластиковые хомуты, но этот вариант обойдется дороже.   Соединение продольных стержней арматуры фундамента производится с помощью нахлеста на величину не менее 50 диаметров арматуры.

Для вязки сетки используется шаблон «крест» 20 на 20 см.   Если фундамент плита будет изолирован от грунта при помощи листов ЭППС, то величина защитного слоя бетона может быть сокращена до 35 мм. Если под плитой не будет слоя утеплителя или бетонной подготовки, то защитный слой бетона должен составить не менее 70 мм.

Защитный слой бетона для арматуры монолитных железобетонных фундаментов составляет не менее 35 мм.   Меньший защитный слой бетона может привести к коррозии арматурного каркаса фундамента плиты.

Самая распростарненная ошибка при армировании фундамента плиты — отсутствие П-образных элементов по периметру, длина которых должна быть не менее 2-х толщин плиты. Пункт 10.4.9 СП 63.13330.2012: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры.   Для задания проектного положения верхнего слоя арматуры в толстых плитах обычно используются самодельные гнутые «лягушки» из арматуры диаметром 8 мм.

Верхний слой армирования фундамента привязывается к «лягушкам» и по периметру обявзывается П-образными элементами. Армирование проемов в железобетонных плитах и внутренних углов в плитах имеют свои особенности: необходима установка косвенной арматуры, сдерживающей поперечные деформации и препятствующей образованию в углах проемов и во внутренних углах трещин.   Под проекциями будущих стен, опор, мест сосредоточенной нагрузки (ванны, камины, печи, лифты, лестницы) в верхнем слое армирования фундамента плиты укладываются дополнительные арматурные стержни которые в сумме с основными должны воспринимать опорные усилия в плите (пункт 9.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»).

Фундамент монолитная железобетонная плита должен бетонироваться одномоментно. Разница во времени укладки бетона должна быть не более 1-2 часов (в зависимости от темрературы). Без доставки готового товарного бетона и бетонасоса чаще всего не обойтись.   Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.

Сразу просле укладки бетона поверхность бетонной плиты выравнивают вручную с помощью Т-образным правилом с длинной рукояткой или коротким ручным правилом. Читайте об уходе за бетоном во время набора прочности.   Работы на бетонной плите начинаются не ранее набора бетоном 50% марочной прочности. Срок безопасного начала работ — набор 70-80%% марочной прочности бетоном.

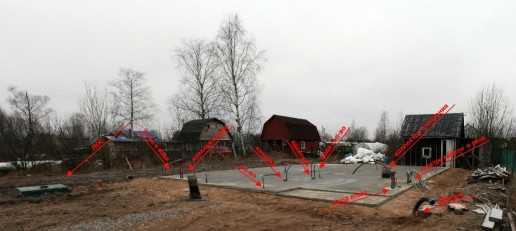

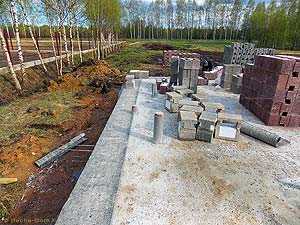

Проход коммуникаций через плиту осуществляется через гильзы, либо через проемы. Поскольку ремонтные работы под фундаментом плитой производить невозможно, целесообразно сразу заложить дублирующие трубы и кабели.   Для связи фундамента плиты с другими фундаментами (пристройки, крыльцо) необходимо предусмотреть выпуски стержневой арматуры. На фото предствлен дом из блоков Дюрисол.

Читайте про ленточные фундаменты   Закажите фундамент плиту в Санкт-Петербурге или Ленинградской области у Андрея Дачника.

dom.dacha-dom.ru

УШП фундамент (утеплённая шведская плита)

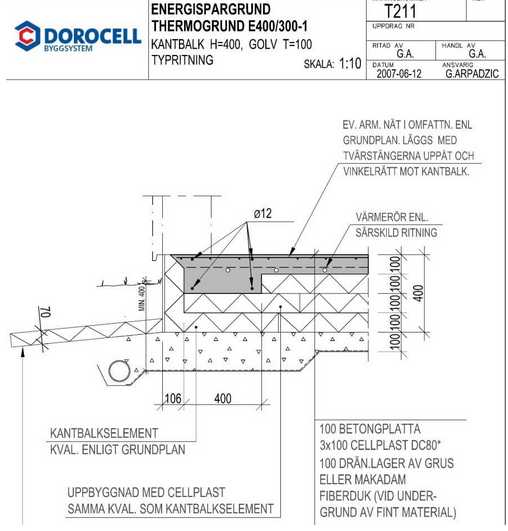

Рынок строительных технологий постоянно развивается, благодаря чему появляются новые идеи и названия, а также нестандартное применение тех или иных методик. К такому нестандартному применению технологий строительства фундамента (основания) и относится УШП, то есть утепленная шведская плита, автором которой является компания Dorocell, которая представляла ее под названием THERMOGRUND. Далее мы расскажем:

  • что такое УШП;
  • какие преимущества и недостатки есть у этой технологии;
  • где можно строить такой фундамент;
  • что можно строить на УШП;
  • можно ли как-то устранить недостатки УШП.

Что такое УШП

Этим термином называют странный гибрид мелкозаглубленного ленточного фундамента и монолитного пола, причем утепление уложено не только под полом, но и со всех сторон ребер жесткости, выполняющих функцию несущего элемента фундамента. В половой плите УШП предусмотрено армирование лишь одной сеткой, что достаточно именно для пола, но мало для плитного основания. Перед заливкой в плите прокладывают каналы для коммуникаций, поэтому после выстаивания бетона достаточно поместить в каналы провода или трубы и подключить их согласно схеме. Также в плиту до заливки бетона помещают греющие трубы или кабели, чтобы создать эффект теплого пола. Благодаря толстому слою утеплителя под плитой (обычно 30 см) все тепло идет в дом и почти не уходит в землю.

Преимущества и недостатки

Единственное преимущество УШП в том, что можно одновременно заливать мелкозаглубленный ленточный фундамент и половую плиту, экономя на этом несколько месяцев, которые пришлось бы потратить на выстаивание бетона и набор им крепости. Минусов у такой конструкции гораздо больше – несущие стены можно ставить лишь над ребрами жесткости, образующими ленточный фундамент, поэтому утепленная шведская плита подойдет только для очень маленьких, скорее всего, однокомнатных, домиков. Компании, предлагающие строительство домов на УШП и пользователи форумов, продвигающих эту идею, утверждают, что плита легко переносит пучение грунта и, оно не вредит дому. Это является правдой лишь частично, ведь под утепленным полом температура достаточная, чтобы предотвратить морозное пучение, но, даже если оно произойдет, его влияние компенсирует толстый слой пенопласта.

Ни под ребрами жесткости, ни снаружи нет никакого утепления, поэтому глубина грунта, в большинстве случаев, оказывается гораздо больше, чем расстояние до низа фундамента, поэтому велика вероятность пучения. Когда почва вспучивается, фундамент ломается образуя трещину, однако если на УШП стоит легкий каркасный дом, то пучение лишь приподнимет его, а после оттаивания вернет на место. Поэтому на УШП нельзя ставить не только кирпичные или бетонные стены, но даже газобетонные, ведь чем выше нагрузка на ребро жесткости, тем выше вероятность перелома фундамента, в результате чего трещина пройдет не только по нему, но и по стене. Еще один серьезный минус этой технологии связан с наличием в плите нагревательных элементов. Ведь ребра жесткости не имеют подогрева, поэтому их температурное расширение зимой незначительно. Однако подогретая плита расширяется гораздо сильней, что приводит к разрушению бетона.

Ведь в любых домах стяжка теплого пола должна быть отделена от стенок цоколя или фундамента демпферной лентой, компенсирующей температурное расширение и защищающей бетон от разрушения. В домах на УШП плита и ребра жесткости фундамент) являются единой конструкцией, поэтому даже незначительный нагрев резко увеличивает вероятность разрушения бетона. Не менее важный недостаток – соотношение стоимости и несущей способности, ведь для того, чтобы фундамент такого типа эффективно держал дом, необходима сложная земельная подготовка, что увеличивает общие затраты. В результате, даже плитный монолитный фундамент, считающийся одним из самых дорогих, обходится несколько дешевле УШП.

Где можно строить дома на УШП

Для строительства таких домов подойдет лишь ровная местность с сухим и твердым грунтом, причем расстояние от поверхности до грунтовых вод должно превышать 3 метра. Но даже в этом случае необходимо под фундаментом сделать мощную дренажную систему с принудительным отводом воды в противном случае дом будет шевелиться. Даже небольшой уклон грунта является препятствием для строительства дома на УШП, ведь от сильных дождей, легкого землетрясения или порывов ветра дом может сдвинуться с места. Эта проблема становится более актуальной на подвижных почвах и при высоком уровне грунтовых вод.

Что можно строить на УШП

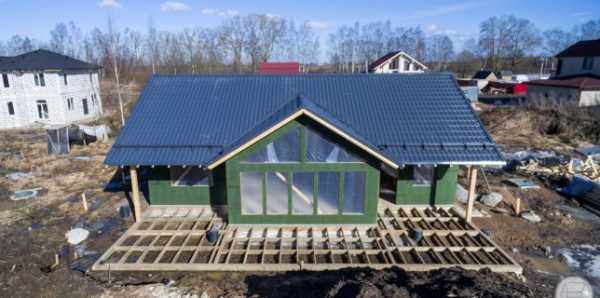

Некоторые организации предлагают этот тип фундамента даже для крупных домов со стенами из газобетона или различного вида блоков. Они заявляют, что такие дома стоят без повреждений много лет, однако в России их стали строить не так давно и только в идеально подходящих для этого местах. Поэтому даже добросовестные строители в половине случаев допускают ошибки, потому что не учитывают местную специфику и особенности местности. Чаще всего такие фундаменты заливают для каркасных домов и тут они ведут себя неплохо, особенно если в плиту не врезаны нагревательные элементы теплого пола. Но из-за крайне малого количества построенных зданий сложно собрать достоверную статистику, которая позволила бы сравнить УШП с другими типами фундаментов в том же климатическом регионе.

Тем не менее, опытные строители в один голос заявляют, что этот тип фундамента подходит лишь для неотапливаемых строений в не слишком холодных регионах. Причем стены должны быть только каркасными, потому что даже брус или бревно производят настолько большое давление, что при пучении грунта фундамент переломится, а от пучения нет никакой защиты из-за отсутствия утепления наружной стороны основания. Если в плите проложены нагревательные элементы, то во время сильных морозов велика вероятность того, что температурное расширение плиты достигнет опасных значений и бетон переломится из-за внутренних напряжений. Однослойное армирование не позволяет устанавливать несущие стены прямо на плиту, если под ней нет ребра жесткости, поэтому при проектировании и заливке фундамента необходимо точно определять положение ребер жесткости, ведь любая ошибка приведет к ослаблению плиты.

Все это говорит об одном – на УШП можно построить маленький каркасный дачный домик, однако затраты на строительство фундамента окажутся гораздо больше, а эффективность основания гораздо меньше, чем при выборе фундамента любого другого типа.

Как устранить недостатки УШП

Любая попытка как-то устранить недостатки технологии будет вести лишь к еще большему увеличению затрат на строительство. К примеру, можно увеличить высоту ребер жесткости под несущими стенами, чтобы они прошли ниже уровня промерзания грунта и утеплить их снаружи, а в плите сделать двухслойное армирование. В этом случае вы получите смесь полноценных ленточного и плитного фундаментов, со всеми их преимуществами, включая огромную несущую способность, благодаря чему можно будет возводить стены из большинства материалов. Однако фундамент получится «золотым», что оправдано под домом круглогодичного проживания и неприемлемо для дачи. Вместо мелкозаглубленного ленточного основания можно использовать фундамент из винтовых свай, благодаря чему вы сможете поставить дом даже на склоне, а половая плита сыграет роль ростверка. Однако и в этом случае ее нужно будет армировать двумя слоями сетки, а стяжку теплого пола заливать отдельно, что еще больше увеличит стоимость работ.

Еще один вариант – отделить мелкозаглубленный фундамент от плиты пола пенопластовой опалубкой, оставив связь арматурой. В этом случае немного снижается прочность и жесткость всей конструкции, что некритично при правильной земельной подготовке и соответствующем типе почвы, зато устраняется главный недостаток УШП – излишнее температурное расширение половой плиты. Такой подход позволит устанавливать нагревающие элементы в пол каждой комнаты, однако любую стенку придется ставить на ребро жесткости. В этом случае увеличивается стоимость монтажа, ведь устанавливать опалубку придется в сложных условиях, проделывая в пенопласте множество отверстий для арматуры.

aquagroup.ru

РубрикаРазное

Добавить комментарий
