технология, расчет, минусы утепленной шведской плиты

Фундамент УШП – Утепленная шведская плита

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Состав строительного решения УШП

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;

данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства, и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;

следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

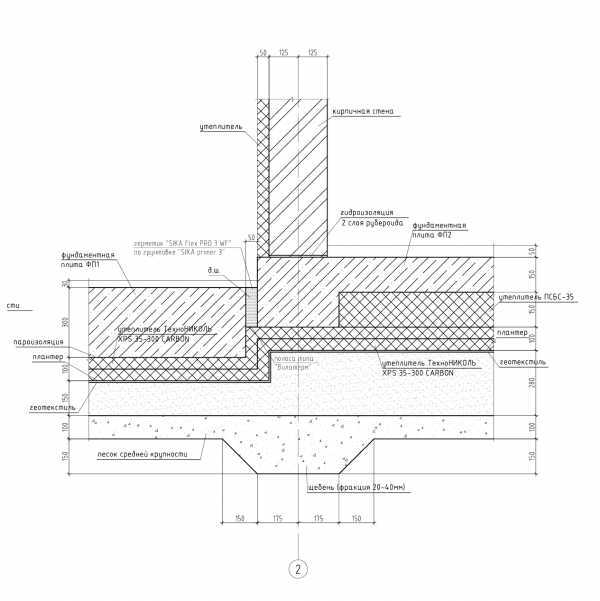

Конструктивно фундамент выглядит следующим образом (разрез)

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.

Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

fundamentclub.ru

Методика расчета УШП

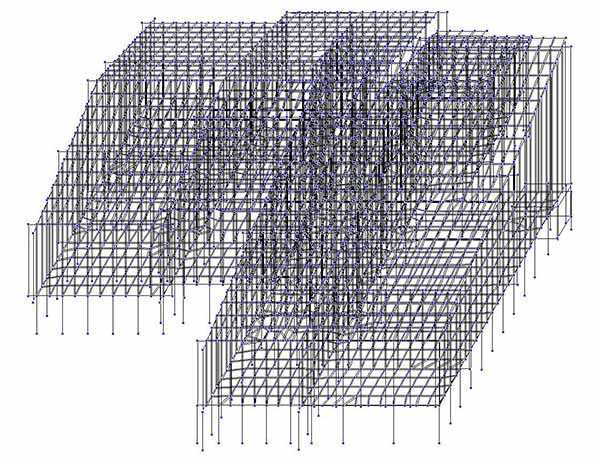

1. Построена расчетная схема жилого дома для определения нагрузок на погонный метр на ребра жесткости плиты.

На схеме показаны нагрузки от собственного веса конструкций, плюс приложена полезная нагрузка на плиту.

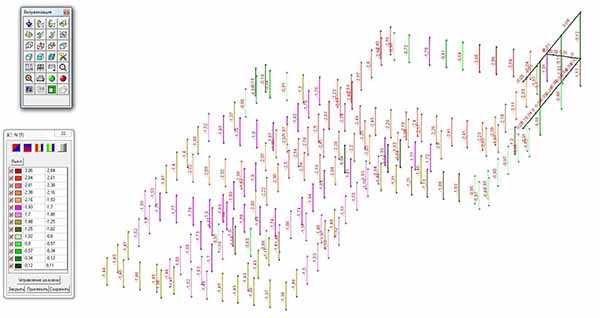

Результаты расчёта в программном комплексе SCAD, нагрузки указаны в тоннах.
Стержни — стоят на расстоянии друг от друга = 1 метр, что даёт возможность получить значение нагрузок от выше лежащих конструкций дома на 1 метр погонный ребра жесткости плиты.

Та же схема фундаментов с результатами расчета, но под другим углом:

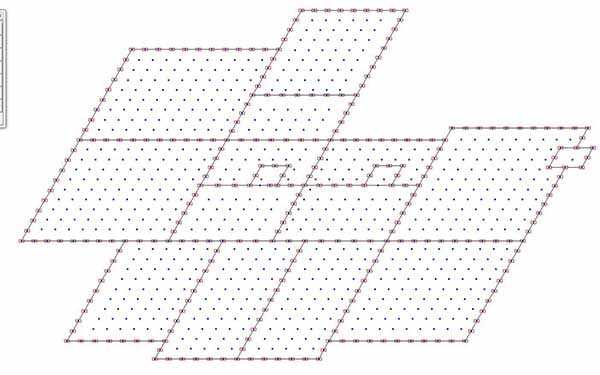

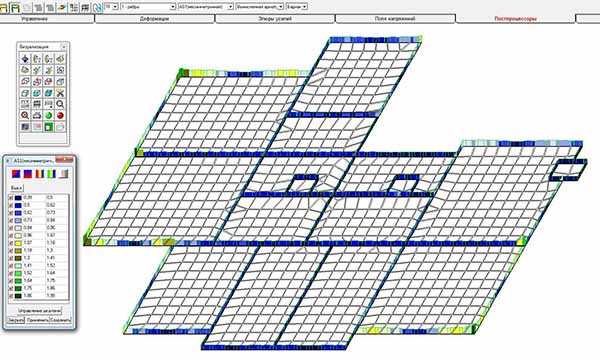

2. Построена расчетная схема УШП в расчетном комплексе SCAD:

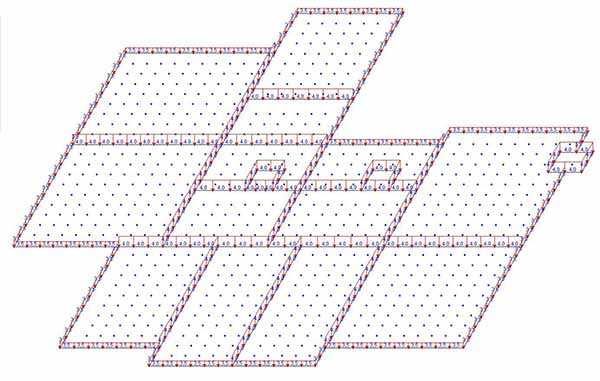

включен фильтр — что бы увидеть ребра жесткости УШП —

Вводим нагрузки на ребра жесткости —

Нагрузки на саму плиту, + собственный вес ж.б конструкций —

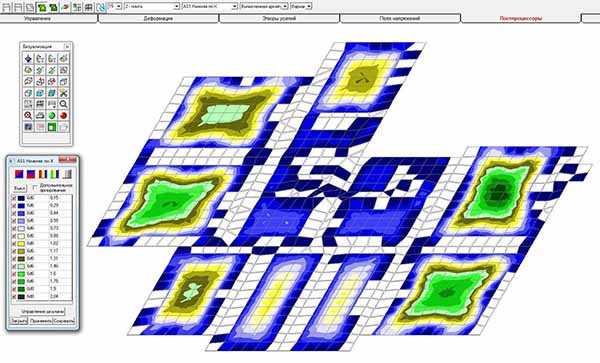

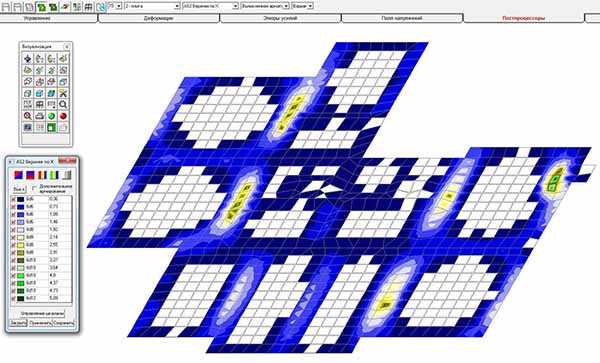

Полученный результат армирования, для нижней зоны по оси Х , (диаметры арматуры смотрите в таблице в нижнем левом углу. Армирование назначаем по наибольшему результату, т.е. по нижней строчке, 6d8 — это укладываем 6 стержней с шагом 150 мм. на 1 м.п. по оси Х)

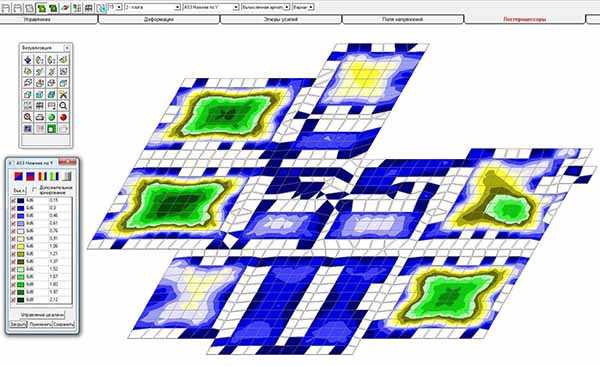

по оси Y —

для верхней зоны по оси Х —

по оси Y —

полученные результаты армирования для ребер жесткости:

Узлы армирования УШП —

Примечания:
Основное армирование плиты –
допустимо армировать, где между ребрами небольшие пролеты (габариты в плане, до 3,5 — 4 м.), арматурой диаметром 8 А500С, с шагом 150 х 150 мм. в обоих направлениях.

schwedenplate.ru

Расчет УШП методами того же SCAD

УШП — Утепленная Шведская Плита — модное и новое веяние в строительстве и проектировании. Постараемся разобраться как с этим бороться, поговорим о подводных камнях и по рассуждаем.

Сначала пойдут мои рассуждения по этому конкретному объекту. Это моё сугубо личное мнение и оно совсем не означает истину в последней инстанции. С ним можно соглашаться, можно не соглашаться, можно и нужно критиковать. Для удобство я выделю его курсивом, чтобы можно было просто прокрутить с до особенностей расчета, которые следом за ним.

Перед нами предстал кирпичный двухэтажный дом (разреза не прилагаю, поверьте на слово). Кровля плоская, пролеты для жб плит совсем не маленькие. Опустим полное отсутствие архитектурного замысла, каналы в стене 250 мм, расположение проемов (оценить без плана второго этажа вам невозможно, но поверьте мне на слово, проемы второго этажа находятся где угодно, но не над проемами первого), ширину несущих простенков и многое другое. Углубимся в анализ конструкции с точки зрения оценки целесообразности устройства под нее УШП. Мы привыкли к тому, что если здание с несущими кирпичными стенами, то это как правило ленточный фундаменте. Причин много: и удаление стен друг от друга и локализация нагрузок и может быть что-нибудь ещё. Вес здание сконцентрирован по отдельным участкам, несоизмеримо малым, чем площадь всего здания. Исходя из этого фундаментная плита здесь явно проигрывает. Но что если мы сделаем её переменного сечения? Что если в местах локализации нагрузок сделать некое подобие ленты, а между — плиту, более тонкую, пол то все равно делать. По идеи — звучит логично.

Принцип УШП — она еще и утеплена снизу, то есть не надо зацикливаться на глубине промерзания. Подумать только, а где мы раньше были? Положил утеплитель, залил ленту и соединил её сразу полом — красота. Но, обязательно есть «но». Что если грунт достаточно слабый (а мы не закапываем плиту глубоко) и под нагрузкой утолщенная часть УШП, та, что служит вместо ленты, начнет садиться относительно не нагруженной части, той, что служит полом? Место стыка этих двух зон УШП может стать интересным, не правда ли? Из рассуждений выше можно предположить два варианта, при которых использование УШП имеет смысл: мало ненесущего грунта и можно выполнить песчано-гравийную подушку под домом или нагрузка на участки, выполняющие роль ленточного фундамента, не должна сильно превосходить нагрузку на участки плиты, выполняющие роль пола. Если ещё немного поразмыслить, то скорее всего и тот и другой вариант должны бы сочетаться вместе. Как задать и посчитать фундаментную плиты подробно изложено аж в трех статьях: здесь, здесь и здесь. Ниже рассмотрим особенности данного случая.
Во-первых, необходимо сделать так, чтобы «Кросс» понял, что на грунт опирается лишь какая-то часть плиты, а не вся. Решается очень просто — мы передаем в «Кросс» только эту часть, просто сняв выделения с части плиты, которая служит в качестве пола.

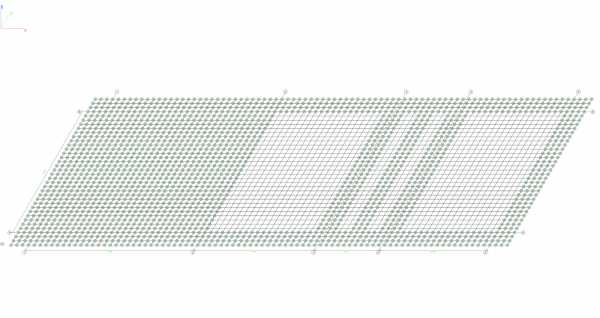

Во-вторых, после расчета в «Кросс» мы добавляем 51 элементы только в узлы той части плиты, что служит в качестве ленточного фундамента.

Часть под гараж выполнена без разбиение на части а-ля лента и а-ля пол. Трудно угадать как будет поставлен автомобиль, не делать же колесоотбойник под колею каждого автомобиля.

Это главное отличие от предыдущих расчетов фундаментных плит.

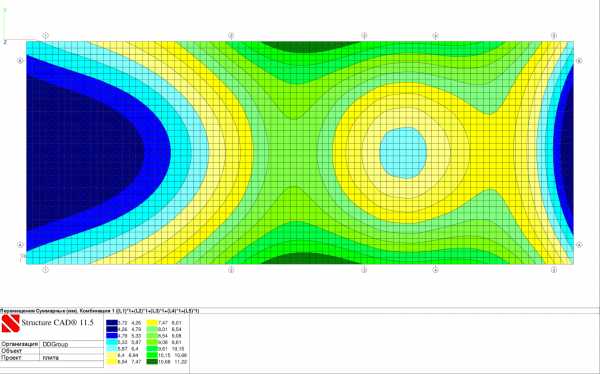

Немного подробнее о первом шаге. Нам необходимо что-то задать в качестве исходных данных по грунтам в «Кросс» как в данном примере. В примере многоквартирный жилой дом и строят его не два человека с лопатами, здесь же частный дом и желание использовать УШП в качестве фундамента надо читать как «желание сэкономить». Если мы уплотним щебеночное основание (а оно уплотняется с коэффициентом 1,4, то есть для метровой подушки щебня надо вдавить в грунт 40% сверху), и песчаную подушку с модулем 15МПа, то у нас нет возникнут проблемы. Мы получим в некоторых местах 1,3 кг/см2 давление грунта и в тех же местах максимальную осадку плиты.

Но если мы начнем уменьшать модуль песчаной подушки (да даже без этого армирование плиты под пол уже требуется и не обойтись конструктивным) у нас сразу начнет расти верхняя арматура на участках, используемых в качестве пола. В идеале эти участи должны армироваться конструктивно, одной сеткой Вр сверху, чтобы бетон не отслаивался, но осадка участков, выполняющих роль ленточного фундамента, негативно влияет и армирование участок под пол появляется уже не конструктивное. Другими словами, когда мы ставим на УШП то, что на ней не должно стоять, а именно этот кирпичный дом или вообщ что-то тяжелое, то мы неминуемо движемся в сторону полноценной плиты. Можно варьировать толщиной защитного слоя, чтобы максимально уменьшить толщину плиты под пол (разместить в толще 120 мм верхнюю и нижнюю арматуру 8 уже проблематично), но на армирование это никак не повлияет. 6-ку, а скорее всего 8-ку нам придется класть в нижней и верхней части плиты.

Мораль очевидна — УШП необходимо использовать там, где она действительно актуальна. По-моему мнению — это не тот случай. Вот, взгляните на армирование ниже:

явно что-то не то, не рациональное решение

www.half-science.com

Расчет толщины УШП самостоятельно — Каркас-Комплект

Для строительства каркасного дома, коттеджа из кирпича, газобетона и иных материалов в суровых климатических условиях оптимально подходит УШП. Под малозаглубленной утепленной плитой грунты ограждаются от промерзания. Потери тепла при эксплуатации здания сводятся к минимуму. Выводы основных инженерно-технических коммуникаций вмонтированы в тело остова.

Нагрузки от веса дома воспринимаются бетонной плитой. Перед началом строительных работ необходимо установить предел ее возможностей. Выполнить расчет толщины УШП самостоятельно не составит большого труда даже для человека, имеющего опосредованное отношение к строительной индустрии.

Суть расчета сводится к поиску основы с толщиной, оптимально соотносящейся с удельным давлением на грунт участка. Излишне массивный фундамент будет проседать в почву. Плита с малой массой не сможет противодействовать подвижкам грунта, что станет причиной перекоса здания. При проведении расчетов принимается допущение о том, что грунты слабопучинистые и непучинистые имеют достаточную несущую способность.

На начальном этапе устанавливают ориентировочный сводный вес дома. Его получают в результате суммирования веса непосредственно конструкции, используемых для отделки материалов, нагрузок (эксплуатационных, климатических). Далее рассчитывается давление на грунт без учета веса остова. Во внимание принимается площадь утепленной шведской плиты, сводный вес коттеджа. Используя данные нормативных документов (СНиП) вычисляется вес плиты, которого недостает для достижения оптимального уровня давления на грунт.

Остается только установить толщину плиты. Для расчета используются знакомые всем математические формулы. Толщину УШП просчитывают с учетом значения плотности армированного железобетона в 2.7 г/см³. Полученную толщину необходимо привести к значению, кратному 5 см. Допустимое отклонение давление от оптимума составляет 25 процентов.

При проведении расчетов нужно учитывать наличие ребер жесткости утепленной шведской плиты. Они располагаются под всеми стенами дома (несущими, внутренними). Армирование данных ребер объемными каркасами создает предпосылки для уменьшения толщины плиты в центральной части сооружения. Строительство большинства малоэтажных зданий и сооружений ведется на основании толщиной до 15 см.

www.karkas-k.ru

Энергоэффективные утепленные фундаменты УШП, УФФ, DOW плита

Все утепленные фундаменты обладают важнейшими свойствами отличающие их от обычных — эти фундаменты универсальны и пригодны для большинства грунтов самый популярный из них утепленная шведская плита, за счет утепления и дренажа полностью сводится на нет морозное пучение, чего сильно боятся незаглубленные фундаменты, так же немаловажно — все коммуникации заранее прокладываются в тело плиты и вам не придется мучиться с разводкой инженерных коммуникаций и дальнейшей отделкой, так же вы получить сразу готовый черновой пол на который можно будет сразу монтировать отделочные материалы.

Существует множество типов фундаментов, но не все из них могут похвастатья законченным нулевым циклом. Фундаменты, которые мы строим отвечают этим требованиям:

Стоимость работ по устройству фундамента под ключ

	Классическая УШП	Усиленная/энергоэффективная УШП	УФФ	DOW
Площадь	Цена / м2	Цена / м2	Цена / м2	Цена / м2
60-100 м2	8000 руб	9000 руб	10000 руб	10000 руб
100-200 м2	7000 руб	8000 руб	9000 руб	9000 руб
200-300 м2	6500 руб	7500 руб	8500 руб	8500 руб
300-400 м2	6000 руб	7000 руб	8000 руб	8000 руб

Классическая УШП под ключ(утепленная шведская плита) — утепленная плита созданная в первую очередь для нетяжелых каркасных домов с нагрузкой на несущие ребра плиты до 42 кН/м, в некоторых случаях возможно использование под одноэтажные дома из газобетона/керамики.

Энергоэффективная/усиленная УШП в СПб — данная плита отличается от классической тем, что имеет дополнительный слой утепления и большую высоту несущих ребер. Существует возможность уширить, если требуется более высокая несущая способность не во вред фундаменту, схема:

УФФ(утепленный финский фундамент технология) — как следует из названия, данный вид фундамента наиболее распространен в Финляндии. Данный фундамент очень похож на обычную монолитную ленту, но с определенными доработками в виде утепления изнутри, коммуникаций и «полами по грунту» с теплым полом, которые никак не связаны с фундаментом как в УШП. Несомненым плюсом является то, что можно приподнять цокольную часть здания.

DOW плита— это не что-то сверхествественное, а привычный нам плитный фундамент с утеплением, коммуникациями и теплым полом.

Данные фундаменты требовательны к качественному исполнению, например многие самостройщики любят неуплотнять свеженасыпной песок или «уплотнить» экскаватором, чего категорически делать нельзя и таких «мелочей» при строительстве фундамент достаточно много, а так как все коммуникации монолитятся, то в случае некачественно выполненных работ — «малой кровью» обойтись не получится.

haushof.ru

Технология строительства фундамента утепленная шведская плита (УШП)

ЭНЕРГОСБЕРЕЖЕНИЕ ВАШЕГО БУДУЩЕГО ДОМА НАЧИНАЕТСЯ С ФУНДАМЕНТА!

Наша компания — Ваш компетентный партнер в строительстве УШП фундамента.
С представленной технологией Вы сможете сэкономить до 50% на отопительные издержки.
Вы хотите построить собственный дом? Из этой статьи Вы сможете понять, насколько эффективной по энергосбережению, может быть сегодня фундаментная плита.

Защита L-блоков от внешних воздействий — Цементно-волокнистые панели (часто называемые также фиброцементными) состоят из цемента (на 80-90%), армирующего волокна и минеральных заполнителей. Из наиболее подходящих материалов для изготовления защитного слоя можно выделить АЦЛ – асбесто-цементный лист, на который впоследствии можно сделать отделку(например приклеить плитку)

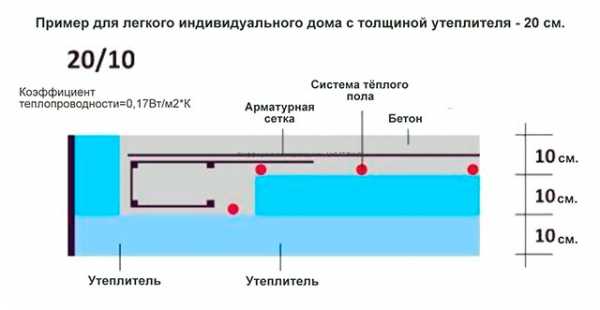

20 см. толщины утеплителя от грунта, дают коэффициент теплопроводности, U=0,17 Вт/м²К.
Это коэффициент теплопроводности, в сети существует множество калькуляторов теплопроводности, например — этот
В системе тёплых полов, бетон будет являться тепловым аккумулятором — ТА. Иными словами вы можете отказаться от использования в системе отопления дома дорогостоящих накопительных баков – тепловых аккумуляторов
Бетонирование и финишная стяжка пола объединены в одну технологическую операцию, что сокращает сроки строительства

Уже несколько десятилетий ушп фундамент (утепленная шведская плита) строится в Скандинавии и европейских странах . Чтобы сопротивляться суровому северному климату, просто придумали положить пенополистирольный утеплитель на подготовленный грунт и отливать на нем бетонное основание.

Около 20 лет назад, УШП система была использована впервые в Германии. Экструдированный пенополистирол имеет более высокую плотность чем обычный пенопласт и гораздо прочнее и поэтому долговечнее. Более устойчив к химическим воздействиям на него грунта основания, достаточно защищен против мышей, грызунов и, например, муравьев.

Постепенно разрабатывались новые элементы теплоизоляции, которые обрамляют фундаментную плиту по периметру. На фотографии Вы видите такой элемент несъемной опалубки.

ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬНОГО ПРОЦЕССА

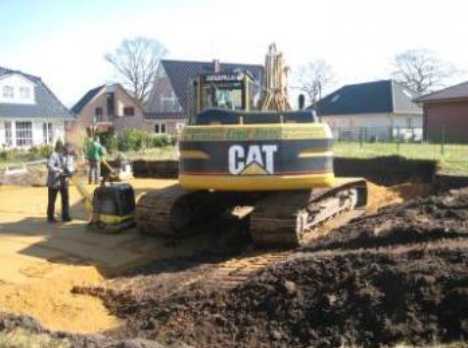

На размеченной площадке для строительства УШП снимается верхний (растительный) слой почвы до несущего грунта, поверхность выравнивается , затем котлован заполняется щебнем и песком. Песок засыпается послойно, с уплотнением при помощи виброплиты. Затем производится монтаж труб инженерных систем, устраивается контур заземления.

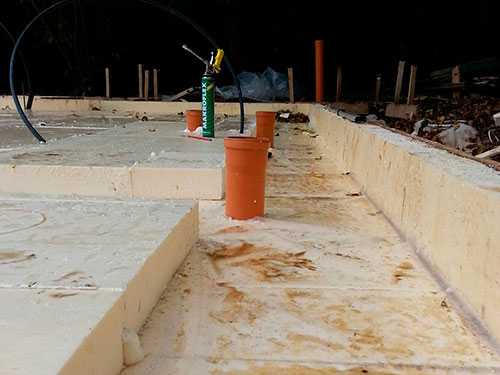

На подготовленную поверхность, раскладывают утеплитель, устанавливают ограничительные боковые элементы – L-блоки.

Плитный утеплитель ( в том числе и боковые элементы по периметру) создают непрерывный теплоизоляционный контур. Весь этот первый слой теплоизоляции укрывается сплошным ковром гидроизоляции, которая предохраняет против поднимающейся влаги из земли.

На гидроизоляционный ковёр укладывается второй слой утеплителя. Таким образом получается — 20 см. теплоизоляции ниже фундаментной плиты.

МОНТАЖ ТЕПЛОГО ПОЛА.

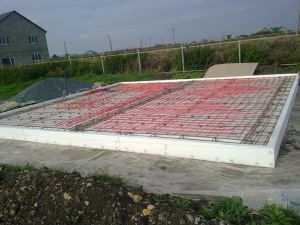

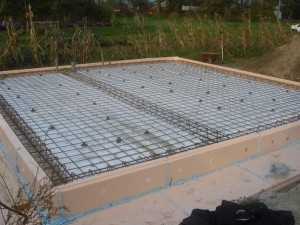

Согласно результатам статического расчета, арматурные каркасы укладываются по периметру и под капитальные стены. Затем, нагревательные трубы водяных теплых полов устраиваются для каждого помещения отдельным изолированным контуром. Таким образом каждое помещение позволяет отапливаться независимо. Теперь все готово для заливки бетона. С помощью бетононасоса бетон укладывается равномерно. Последующее финишное разглаживание поверхности плиты осуществляется при помощи специального инструмента – в народе именуемого «вертолет».

Энергосберегающий УШП фундамент может начинать застраиваться после фазы просушивания, уже примерно через неделю. Необходимое устройство цементно-песчаной стяжки, как при традиционном способе возведения фундаментной плиты, из процесса выпадает, что экономит при строительстве нежелательного выделения достаточного большого количества влаги (до 80% воды) и примерно 6 недель строительства.

Что даёт 20 см теплоизоляции под жилой площадью в УШП фундаменте:

Тепло остается в доме
Первый слой 10 см. теплоизоляции по всему периметру и сплошной гидроизоляционный ковёр препятствуют проникновению восходящей влажности.
Следующие 10 см. теплоизоляции обеспечивают достаточной изоляцией от холода, проникающего из грунта.

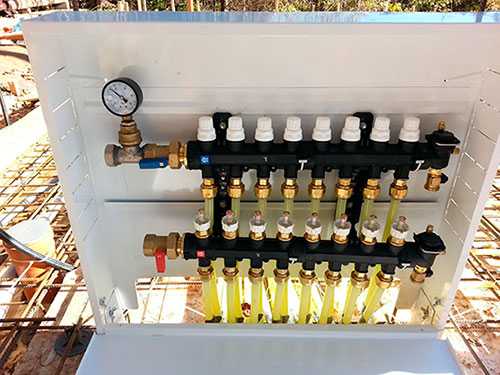

Тепло передается по трубам теплого пола раздельно по помещениям, что обеспечивает раздельную регулировку климатических зон.
При достаточном утеплении стен и кровли дома, потребуется поддерживать температуру отопительных панелей около 28 градусов(температура циркулирующей жидкости примерно 30-32 градуса, в зависимости от типа финишного покрытия пола). Это дает дополнительное преимущество при использовании низкотемпературных источников тепла, таких как тепловые насосы, газовые конденсационные котлы.

Бетон аккумулирует тепло!

Используйте самую современную технику

С низким рабочим температурным режимом отопления, вы экономите мин. 30%
отопительных издержек по сравнению с отоплением, где, бетонный фундамент без теплоизоляции.

Система теплых полов нагревает только энергосберегающую бетонную плиту пола, и бетон аккумулирует тепло. При толщине теплоизоляции = 20 см. достигается коэффициент теплопроводности, U=0,17 Вт/м²К (тогда как обычный неутепленный бетонный фундамент имеет значение U=0,40 Вт/м²К).

Выводы: ключевые вещи — теплозоляция, отопление и бетон (никакой необходимости в устройстве дополнительного чистого пола нет).

Три составляющие, как одно целое – итак энергосберегающий УШП фундамент выходит не дороже чем строить по традиционным технологиям. Но зато в дальнейшем Вы экономите отопительные издержки и имеете на первом этаже большую площадь нагрева пола и не нуждаетесь в установке настенных радиаторов отопления в большинстве случаев.

Энергосберегающий фундамент УШП, так как экономия энергии начинается с фундамента!

НАША СИСТЕМА НАПОЛЬНОГО ОТОПЛЕНИЯ, ЭТО НЕ ТРАДИЦИОННОЕ ВОДЯНОЕ ОТОПЛЕНИЕ В ПОЛУ…

Кто впервые знакомится с нашей технологией энергосберегающего УШП фундамента , могут подумать, что мы создаем «всего лишь» изолированный фундамент с подогревом.

В этой статье мы хотели бы обсудить более подробно эти различия: мы не используем слово — «Теплый (утеплённый)» намеренно, и называем нашу систему отопления, как » система напольного отопления «.

Системы тёплых полов монтируются обычно на готовую бетонную плиту перекрытия со слоем теплоизоляции 30-50мм, а затем над ними устраивается цементно-песчаная стяжка. Таким образом, только верхняя часть непосредственно над самими трубами, цементно — песчаная стяжка нагревается. В нашей же системе, мы не устраиваем цементно — песчаная стяжку, и поэтому само здание остается сухим. Энергосберегающая бетонная плита с отопительным контуром, раздельным для каждого помещения, служит как аккумулятор тепла. Из-за чрезвычайно хорошей тепло изоляции от земли тепло не теряется (коэффициент теплопроводности возможен до U=0,12 Вт/м²К при толщине утеплителя 300мм).

Также есть различие в рабочей температуре теплоносителя: наша «система энергосберегающего УШП фундамента» достигает комфортной температуры во всем доме уже примерно при 30 ° теплоносителя. И в этом уже начинается экономия энергии: так как на отопление (независимо от того, обогреваетесь Вы газом, продуктами из нефти или применяете технологию теплового насоса) необходимо незначительное количество энергии для поддержания рабочей температуры теплоносителя. Ушли в прошлое те дни, когда высокая температура поверхности создавала некомфортную ситуацию для ваших ног. Нам нужно только несколько часов, чтобы полы с подогревом согрели ваш дом. В самое короткое время «система напольного отопления» позволяет достичь комфортных температур в доме.

Также можно укладывать паркет! Деревянные полы и подогрев пола хорошо сочетаются в нашей «системе напольного отопления» из-за низкой температуры теплоносителя.

Конвекция пыли при радиаторном отоплении уходит в прошлое, что позволяет свободно дышать, особенно аллергетикам. Скажите аллергии НЕТ!!!

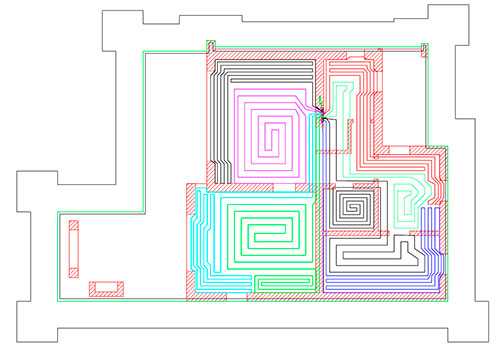

Макет — рисунок «системы напольного отопления«.

Здесь Вы видите пример «системы напольного отопления». Раскладочное (монтажное) расстояние между трубами переменное и рассчитывается на основе теплового расчёта. Обычно возле внешних холодных стен шаг труб меньше, посредине комнат и ближе к центру дома, больше.

Длина нагревательных труб зависит от гидравлического сопротивления, трубы непрерывны (без соединений в бетоне)
Низкая температура нагреваемой поверхности: Паркет больше не проблема
Эффективная теплоизоляция от земли, и бетонный пол с аккумуляцией тепла
Применение различных видов отопления: газ, продукты из нефти, тепловой насос
В каждом помещении можно независимо задать рабочую температуру теплоносителя
Температура теплоносителя не превышает — 30 ° по цельсию
Отсутствие конвекции пыли
Отсутствие радиаторов отопления
Отсутствие температурных швов в полу
Отсутствие цементно-песчаной стяжки пола

schwedenplate.ru

расчет, технология, плюсы и минусы (цена)

Монолитные, плитные фундаменты, благодаря своей прочности и устойчивости, нашли широкое применение, как в частном строительстве, так и при возведении капитального здания. Данный тип основы дома незаменим на пучинистых грунтах и землях, где близко к поверхности проходят грунтовые воды. Однако, как показывает практика, плитный фундамент очень дорогой при возведении. Процесс его закладки очень длинный, что существенно затягивает сроки строительства. Сегодня на смену старым конструкция все чаще приходят новые и строительство не исключение. Так, все чаще старый тип возведения плитной основы под дом заменяет ушп фундамент. Это универсальная конструкция является одновременно и фундаментом для дома, и полом первого этажа здания. В его толще могут проходить коммуникационные системы. А так же читайте интересную информацию о фундаменте из дорожних плит и его устройстве.

Что такое ушп фундамент?

Фундамент утеплённая шведская плита – представляет собой мелкозаглубленную плиту, которая утеплена по всему своему периметру. В ее интегрируют систему теплый пол, которая сегодня считается самой эффективной и самой экономной для обогрева дома, и разнообразные коммуникационные системы. В странах Западной Европы данная технология уже давно доказала свою эффективность и долговечность. Ее повсеместно используют для частного строительства, несмотря на изначальные, существенные капиталовложения. Все затраты, как показывает практика, окупаются в течение первых десяти лет эксплуатации постройки. На территории страны шведская утепленная фундаментная плита не так распространена, хотя отечественные эксперты доказывают, что за данной технологией будущее. Однако, как и любая конструкция, фундамент ушп плюсы и минусы имеет свои.

Преимущества использования утепленного фундамента:

Фундамент быстро закладывается. В отличие от традиционных основ дома, данный тип можно соорудить в течение двух недель.
Верхняя часть основания получается идеально ровным, а потому может служить полом на первом этаже дома без дополнительного выравнивания. Данное преимущество напрямую позволяет экономить деньги на проведение строительства.
Утепление фундамента по всему периметру существенно снижает теплопотери дома. Меньше теплопотерь – меньше расходов на отопление дома в холодное время года.
В толще основы дома можно прокладывать разнообразные коммуникации, что в целом улучшает эстетическую респектабельность дома.
Утеплитель, который располагается в толще фундамента по всему его периметру, препятствует образованию мостиков холода, а значить качество теплоизоляции дома существенно улучшается.
Подогрев фундамента не дает промерзать грунту под домов, а следовательно исключает всякую вероятность его пучения.
Для организации данного типа основы под дом не нужно привлекать спецтехнику, кроме бетономешалки.

Недостатки фундамента ушп:

нельзя возводить на сильнопучинистых грунтах;
нельзя с данной технологией сэкономить на строительстве так, как ушп фундамент стоимость имеет высокую;
ушп фундамент технология не рассчитана для построек с большой массой;
фундамент не предусматривает подвального помещения под домом.

Последний, немаловажный вопрос, который касается подобного типа основы под дом – это его стоимость. Если сравнивать монолитные плиты и фундамент утепленная шведская плита, цена в первом случае будет ниже, по сравнению со вторым. Однако специалисты утверждают на целесообразности изначальных капиталовложений, так как утепленная плита позволит существенно сэкономить на отоплении дома в дальнейшем. А в данной статье вы сможете прочитать какова стоимость строительства фундамента под дом своими руками.

Особенности возведения фундамент утепленная шведская плита

В первую очередь специалисты отмечают то, что по конструкционным материалам утепленный тип фундамента для здания отличается от своих неутепленных аналогов. Так, материалы для утепления фундамента шведская плита и его организации используются следующие:

геотекстиль;
дренажная система;
песчаная подушка с возможными коммуникационными системами;
два слоя утеплителя;
система обогрева «теплый пол»;
армирующая сетка;
бетонная плита;
непосредственно напольное покрытие.

Расчет фундамента ушп проводится, как и для плитной мелкозаглубленной основы под дом с учетом аналогичных факторов. Так, здесь учитывают влияние несущей способности грунта, его давление, нагрузки самой конструкции и дополнительное воздействие атмосферных осадков. Перед закладкой обязательно определяют тип грунта на строй площадке. Если он не соответствует требованиям, то есть является сильнопучинистым, то его заменяют на подушку из крупнофракционного песка. В обязательном порядке определяют уровень пролегания грунтовых вод и глубину промерзания сой земли. О том как рассчитать ленточный фундамент вы узнаете здесь.

Важно! Хотите заложить прочный, долговечный и качественный ушп фундамент? Расчет, составление проектной документации и последующее возведение конструкции необходимо доверить профессионалам, а не заниматься этим самостоятельно, не имея профильного образования и соответствующего опыта работы.

Упрощенная схема организации фундамента ушп

Чтобы каждый застройщик имел представление о фундаменте ушп в целом, он должен понимать технологию его возведения и ориентироваться в основных этапах его закладки.

Фундамент ушп строиться в несколько этапов:

согласно проектной документации выкапывается котлован под основу дома;
укладка геотекстиля для предотвращения попадания влаги вглубь конструкции;
его дно уплотняется и выравнивается при помощи крупнофракционного песка и виброуплотнителя. В толще данного слоя обязательно присутствуют трубы дренажной системы;
организация встроенных коммуникационных систем;
выравнивание и укрепление фундамента при помощи щебня средней фракции;
организация опалубки;
монтаж боковой теплоизоляции фундамента;

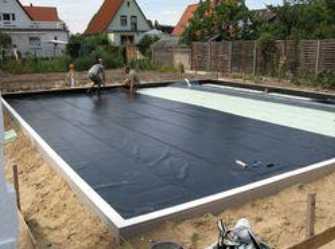

укладка двойного слоя теплоизоляционного материала;
возведение коммуникационной системы «теплый пол»;
укрепление конструкции с помощью армирующей сетки;

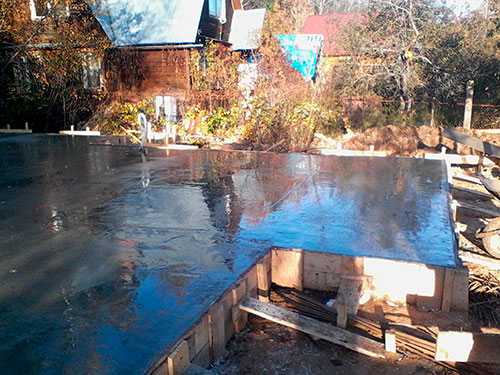

плита заливается бетонной смесью, которая выравнивается и дозревает при постоянных температурном и влажностном режиме.

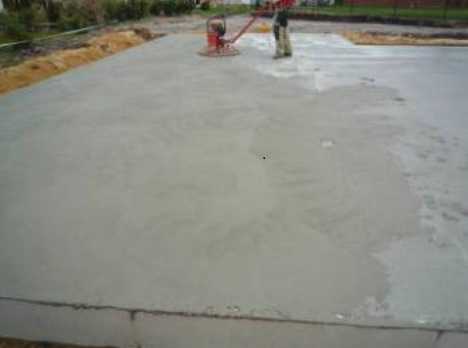

После того, как бетонное покрытие приобрело марочную прочность, его шлифуют и продолжают возведение дома. Узнайте больше о том как правильно заливать мелкозаглубленный ленточный фундамент на этой странице.

Итак, фундамент утеплённая шведская плита сегодня представляет собой разумную альтернативу аналогичным конструкциям монолитного типа. Несмотря на то, что цена на фундамент ушп значительно выше, чем возведение других основ дома, специалисты указывают на ряд преимуществ данной. Сюда относится теплоизоляция дома, высокая скорость возведения конструкции, возможность прокладки коммуникационных систем и др. Главное преимущество – растраты на строительство фундамента ушп окупятся в течение нескольких лет эксплуатации дома.

betonzone.com

РубрикаРазное
