Установка доводчика дверей своими руками – как правильно установить дверной доводчик на пластиковую или металлическую конструкцию своими рукми? Схема монтажа
Установка доводчика двери своими руками фото и видео
Человек всегда старается облегчить себе любой процесс. Не исключением стало открывание, а вернее, закрывание дверей. Чтобы дверь могла закрыться без применения рук, которые могли быть заняты, изначально придумали пружинный метод мгновенного закрывания.
Проходя доработку, в современное время пружина обрела завершенный вид в форме доводчика, способного плавно закрыть любую дверь. Возникает вопрос возможна ли установка доводчика двери своими руками или придется приглашать специалиста? Подробно рассмотрим разновидности современных доводчиков, узнаем есть ли отличие в их установке.
Доводчик двери уже не ноу-хау и установить систему можно своими руками.Современные доводчики дверей
Дверей существует большое количество. Неужели для каждой модели требуется установка своего доводчика для закрывания двери? Конечно, нет.
Самый популярной моделью доводчика считается накладная.Механизмы классифицируют только по методу установки и возможной массы полотна.
По методу установки выделяют:
- накладной — устанавливается методом наложения на полотно или коробку;
- напольный — установка осуществляется на этапе отделочных работ напольного покрытия, закрепляется на полу, соединяясь с нижней частью полотна;
- скрытый внутри полотна — устанавливается внутрь крепкой двери, в основном производственным методом, закладывается на этапе проектирования;
По весу полотна:
- существует маркировка механизмов по выдерживанию определенного веса, выбирать необходимо в соответствии с тем, сколько весит полотно в сборе.
Материал, применимый для производства фасада, особой роли при выборе не играет. Установка производится на любую поверхность, где могут быть просверлены отверстия под саморезы. Иногда проблематично бывает установить механизм, если не имеет жесткой коробки, способной выдерживать рывки. Доводчик может вырвать с площадки. Заранее позаботьтесь об усилении места под комплект, если его установка целесообразна.
Основным спросом у потребителей пользуется накладной вариант. Он доступен по средствам и методу установки своими руками. Отличаться может внутренним механизмом, дизайном и производством. Но установка любой модели проводится по единому алгоритму, с которым хотим познакомить желающих сделать установку элемента двери своими руками.
Накладных доводчиков много — принцип установки один
Рассмотрим на примере установки накладного механизма закрывания двери своими руками. Поняв принцип работы, установить напольный вариант не составит труда, если есть под руками заводская инструкция.

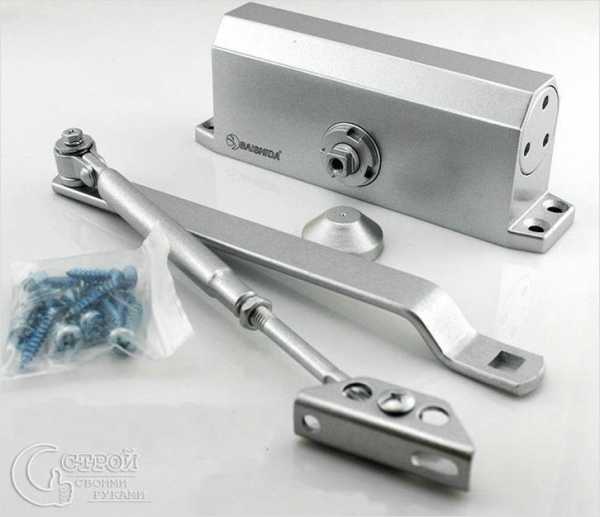

Перед монтажом доводчика необходимо сделать разметку под его крепление.Приступая к установке, проверьте содержимое коробки, в которой в обязательном порядке должно быть:
- коробка с механизмом;
- ножка в сборе, соединяющая коробку доводчика с дверью;
- саморезы или болты для монтажа коробки с механизмом и ножки к поверхности;
- болт, закрепляющий ножку к ответной оси;
- заглушка, закрывающая ось;
- ключи, регулирующие крепежные элементы;
- инструкция по сборке с подробным руководством и калькой для нанесения меток под отверстия, чтобы точно установить доводчик двери своими руками.
Дополнительных приспособлений не требуется, если нет необходимости в регулировке самой двери, технического обслуживания петлей, замков.
- Проверьте в обязательном порядке состояние дверной конструкции. Дверь должна быть установлена идеально, открываться легко, не требовать усилий на ее использование.
- При отсутствии проблем, можно смело приступать к установке своими руками.
- Проверив работу доводчика в не установленном виде, разбираем его на запчасти.
- Определяем как будем устанавливать доводчик. Есть возможность закрепить его снаружи или внутри помещения. Выбор зависит от особенностей помещения, где установлена дверь. Это может быть офис, магазин, подъезд, учреждение, частный дом. Важно то, при каких условиях осуществляется работа доводчика. При снижении температуры до низких показателей, частой смене погоды, осадках, существует опасность заклинивания или промерзания механизма, что нежелательно для бесперебойной работы механизма. Тогда необходимо рассмотреть вариант установки доводчика изнутри, со стороны петель. Учитываем возможность открывания двери на себя или от себя. При открывании вперед механизм закрепляется обычно на коробке фасада, а ножка-рычаг устанавливается на поверхность фасада, если установка производится изнутри. При выборе другого метода, работы выполняются с точностью наоборот, если дверь открывать к себе.
- Сделав выбор, определяем в инструкции способ установки, подходящий нашим условиям выбора. Используем схему для разметки крепления. Это важно выполнить правильно, чтобы не нарушить пропорции механизма и его способность работать плавно, без сбоя.
- Закручиваем 6 саморезов в предполагаемые места крепления деталей доводчика.
- Сначала устанавливаем коробку с механизмом на выбранную поверхность (коробку или полотно), закручивая все саморезы.
- Аналогично поступаем с ножкой-рычагом, закрепляя ее основание 2 саморезами.
- Необходимо соединить две части доводчика. Ножка должна быть установлена вертикально фасаду. Если для этого не хватает длины, выкручивает болт, соединяющий две части рычага. Получив нужную длину, фиксируем болт специальной гайкой.
- Накладываем отверстие рычага на ответную ось в доводчике.
- Проверяем работу всей конструкции, если нет торможения, закручиваем гайку.
- Снова проверяем как открывается или закрывается дверь.

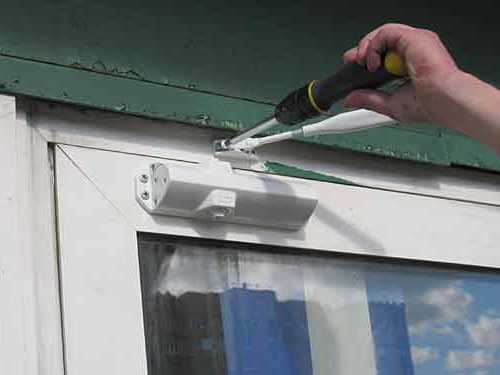

- На торце любого доводчика имеются два регулировочных винта. Они позволяют ослабить или усилить работу доводчика. Воспользовавшись регулировочным ключом, открутите винт до необходимого значения. Так можно задать скорость, которая максимально подходит определенным обстоятельствам. Иногда требуется быстрое, но бесшумное закрывание. Кого-то устроит плавный ход, если человеку трудно передвигаться быстрым темпом. Настройте работу доводчика своими руками правильно, чтобы не менять его скорость дополнительными усилиями: задержанием полотна, чтобы замедлить ход, или толканием, чтобы ускорить движение. Такие манипуляции ослабляют механизм, приводят к сбою в работе или выходу из строя, замене.
Доводчик можно закрепить подручными инструментами.Накладные доводчики получили внимание заслуженно:
- не мешают пользователям дверей присутствием;
- смягчают удар при закрывании;
- не позволяют оставаться помещению открытым, если человек поторопился и не толкнул дверь обратно;
- сохраняют тепло в подъездах, тамбурах общественных мест;
- защищают здание, если установлен кодовый замок или домофон, закрываясь каждый раз вовремя;
- не позволяют дверям открыться при сквозняке.
- в отличие от напольного и внутреннего варианта, не требуют больших усилий, подготовки, специальных инструментов при установке накладного доводчика своими руками.
Напольный доводчик рекомендуют использовать для установки на стеклянную дверь, масса которой небольшая. Присутствие доводчика в верхнем углу фасада может испортить дизайн помещения, где установлена стеклянная дверь. Целесообразно установить напольную модель, позаботясь о ровности пола и месте установки элемента, закрепляемого в полу. Он не должен мешать передвижению людей. Принцип монтажа своими руками аналогичен озвученному ранее.
Схема крепления доводчика своими руками.Потайные модели устанавливаются когда потребитель не желает видеть дополнительный механизм, нарушающий красоту элитной двери. Хоть покрытие у доводчика имеет разную палитру, разумнее скрыть удобный механизм, чтобы не портить вид двери и помещения. Установку доверьте только специалистам, которые точно рассчитают зазор для установки тайного механизма, закрывающего фасад.
Рекомендации пользователям
После правильной установки доводчика своими руками обслуживание его не завершено.
- Следите, чтобы механизм не ослаблялся.
- Постоянно подтягивайте крепления, удерживающие как пружинную коробку, так и ответную часть механизма. При постоянном трении они могут слегка выйти из отверстий, что может нарушить работу доводчика.
- Не пытайтесь держать дверь, когда кто-то опаздывает или приходится что-то выносить. Лучше отключите доводчик, сняв рычаг с оси.
- Если появилось ощущение, что дверь закрывается медленно, не толкайте ее. Возможно, требуется регулировка скорости закрывания на коробке доводчика. Пара движений, чтобы скорость была нужной.
- Нарушения правил эксплуатации приведут к покупке нового доводчика. При правильной эксплуатации хороший механизм прослужит много лет. Не забывайте, что любой агрегат требует ухода.
Надеемся, что с нашими советами установка доводчика двери своими руками станет доступна любому человеку, способному держать в руках инструменты.
Посмотрите видео сюжет, чтобы пропали последние сомнения в необходимости самостоятельной установки доводчика на дверь:—
vseprodveri.ru
монтаж и регулировка, схема (видео и фото)
Установка и регулировка доводчика, предназначенного для плавного закрытия двери, поможет избавиться от многих проблем, будь то оставленные нараспашку двери или другая похожая ситуация.
Регулировка доводчика двери.
Кроме того, современные механизмы закрытия эволюционировали. Если раньше роль этого приспособления выполняла обычная пружина, из-за которой закрытие происходило слишком быстро, а открыть такую дверь иногда было проблематично, то нынешние механизмы безопасны и удобны в использовании.
Основные особенности механизма
Процесс установки доводчика двери представлен несколькими этапами. Первым делом следует приложить к двери шаблон, который может быть в комплекте, после чего сделать разметку для штанги и отверстий крепления. Далее следует монтаж штанги и конструкции приспособления, а процесс работы завершается настройкой механизма.

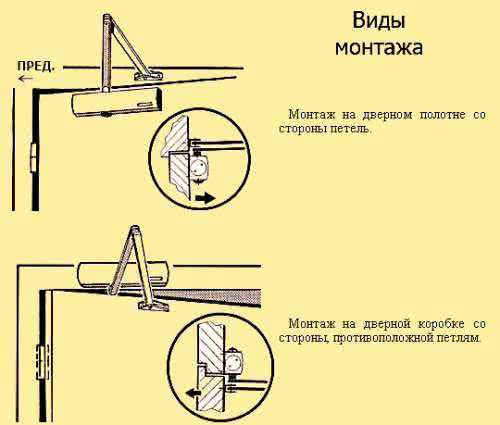

Виды монтажа доводчика двери.
Существует несколько моментов, на которые следует обратить внимание. Первое правило установки гласит, что нужно точно следовать схеме, имеющейся в комплекте. Это касается расположения штанги и доводчика относительно друг друга.
В схемах часто указывают диапазон размеров монтажа, что касается и расположений креплений. Их изменение приводит к изменению работы приспособления, при разных расположениях следует приложить разное количество усилий для открытия. Усилие рекомендуется подбирать в соответствии с типом двери. Так легкие конструкции хорошо сочетаются с механизмом, использующим минимальное усилие.
Для тяжелых конструкций желательно устанавливать механизм и настраивать его на максимальное усилие. Приспособление для закрытия еще и регулирует открытие дверей, влияя на этот процесс. Поэтому на легких конструкциях, использующих максимальное усилие, это плохо скажется.
Необходимо уделить внимание и самой двери. Она должна свободно открываться, петли должны быть правильно установлены, должен отсутствовать перекос. При закрытом состоянии дверь не должна произвольно открываться. Это может наблюдаться при перекосе конструкции. Установка доводчика на подобную конструкцию может привести к выходу механизма из строя, так как ему потребуется прилагать определенное усилие для удержания двери в закрытом положении.

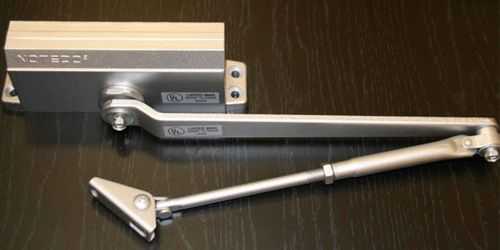

Схема устройства доводчика.
И последнее правило — механизм должен быть установлен надежно и прочно. При открывании двери происходит передача вибрации на сам доводчик. В таких условиях он часто подвергается нагрузкам, поэтому его непрочное закрепление может привести к плачевному результату.
Для работы необходимы следующие инструменты и материалы:
- дрель;
- отвертка;
- винты;
- дверной доводчик;
- крепеж.
Типы доводчиков: как их установить?
Установка доводчика зависит от типа конструкции. Следует начать разбор процесса с наиболее часто встречающегося вида, располагающегося вверху. Существует несколько способов монтажа этой конструкции. Обычный способ включает в себя установку на коробе двери, а штанга закрепляется на верху полотна. Подобные модели имеют 4 отверстия для крепежа, процесс закрепления осуществляется с помощью саморезов или винтов.
Передаваемое на дверь усилие регулируется с помощью изменения длины штанги. Существует два типа штанг: телескопическая и винтовая штанги. Регулировка доводчика в первом случае происходит за счет изменения двух подвижных частей. Вторая часть выдвигается из первой, после чего происходит ее фиксация с помощью винтов крепления.
Последовательность установки дверного доводчика.
Во втором случае регулировка происходит по длине с последующим закручиванием. Винтовая штанга более долговечна, кроме того, она лишена произвольного изменения длины, в то время как у телескопической штанги винты могут ослабнуть, для чего потребуются новые установка и регулировка.
Второй вариант монтажа осуществляется, по сравнению с первым методом, наоборот. В этом случае закрепление штанги происходит на коробе, а доводчик устанавливается на полотно. Такой способ используется для дверей, открывающихся внутрь здания. Если же для механизма не нашлось места по причине низкого проема, то установка доводчика происходит с боковой части. Кроме того, для крепления штанги имеются удлинители, позволяющие провести монтаж в подобных ситуациях.

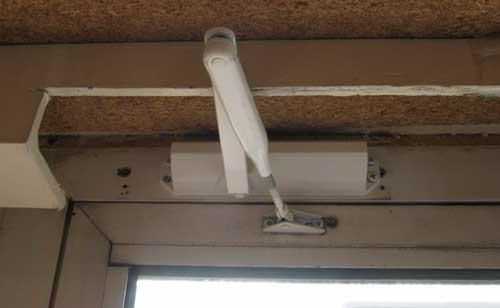

Помимо доводчика верхнего расположения, существуют механизмы скрытной и напольной установки. В первом случае конструкция врезается в полотно или короб. В этой ситуации стоит заметить, что толщина короба должна быть больше доводчика. Это необходимо для установки.
Для напольных механизмов выбирается ниша, возможен монтаж и под коробом. Расположение петель должно совпадать с осью штока механизма. Установка и регулировка доводчика в этом случае сопряжены с некоторыми трудностями. Такой механизм монтируется еще при строительстве здания, так есть возможность заранее подготовить нишу для изделия.
Настройка механизма
Правила установки доводчика и выбора устройства.
Как говорилось ранее, при монтаже доводчика двери следует соблюдать геометрию, которая указана в инструкции и на шаблоне изделия. Регулировка доводчика двери осуществляется за счет создания необходимой длины рычага. Следует обратить внимание, что при закрытом положении угол между штангой и самой дверью должен быть равен 90°.
После установки необходимо проверить прочность и надежность конструкции на предмет правильного соединения элементов и их надежного сцепления. Нужно открыть дверь настолько, насколько это возможно. После этого ее следует отпустить и наблюдать за скоростью ее закрывания. При слишком быстром или медленном закрытии требуется регулировка доводчика.
Этот процесс осуществляется следующим способом. Закручивание винтов регулировки понижает скорость закрытия двери, в то время как выкручивание, наоборот, увеличивает. Конструкция устройства оснащена двумя винтами. Первый отвечает за закрытие в пределах 15-180°, второй необходим для окончательного закрытия. Нужно заметить, что не рекомендуется выкручивать регулировочные винты до конца.
Необходимо добиться плавного закрытия, это касается всего рабочего движения.
Резкий спад скорости, всевозможные толчки недопустимы и нежелательны.
Добиться плавного движения чрезвычайно важно, особенно при переходе работы приспособления от первого винта ко второму.
Таким образом, установка и регулировка доводчика не представляют собой ничего сложного. Необходимо правильно подойти к выполнению этой работы, определить состояние двери, провести монтаж и настройку, и установка своими руками завершится успехом.
1podveryam.ru
Инструкция как установить доводчик на дверь: фото, видео своими руками
Доводчик на пластиковую дверь
Классификация доводчиков
По способу установки, бывают:
- Накладные. Механизм устанавливается на дверной каркас или непосредственно на полотно;
- Напольные. Монтаж напольных вариантов механизма продумывается еще на стадии проектирования. Его закладывают под половое покрытие;
- Скрытые. Монтаж такогого механизма является самой сложной. Требует определенных навыков и инструментов. Само название говорит, что устройство будет смонтировано внутрь дверного полотна.
Если вы решили установить доводчик своими руками, выбирайте первые два варианта. Даже если у вас нет опыта монтажа таких механизмов, подробные описания этапов монтажа можно прочитать в инструкции, прилагаемой к механизму. Непонятные моменты можно разобрать, просмотрев видеоролики и фотомнструкции, широко представленные в Интернете.
Тонкости выбора устройства
Перед установкой устройства, его необходимо купить. Торговые точки предлагают доводные механизмы не только для тяжелых входных дверей в подъезд, но и для легких межкомнатных. Имеются механизмы для гаражных ворот. Первое правило покупки – вес дверной конструкции должен соответствовать мощности доводчика.
Третьим моментом, на который надо обратить внимание, на внешнюю или на внутреннюю сторону дверной конструкции будет крепиться приспособление, а также левостороннее или правостороннее дверное изделие. Помните, что разные модели устройств крепятся по-разному.
Монтаж доводчика
Существует несколько способов монтажа данного механизма.
Вариант №1
В комплект приспособления входят: основа, рычаг, крепежные изделия, соответствующие данной модели, и инструкция. В ней доступным языком описан весь монтажный цикл и точная схема самого механизма. Последовательность действий такова. Соединяем корпус устройства и рычаг. На дверном полотне и коробе конструкции отмечаем места будущих креплений. Рабочий орган крепим на полотне, рычаг на коробе. По данной разметке вкручиваем шурупы.
Осталось только правильно отрегулировать механизм. По своему усмотрению, вы можете сделать скорость закрывания быстрей или медленней. Обычно регулировке производят регулярно, в период смены времен года. Зимой необходимо, чтобы дверь закрывалась быстрей. Так вы сможете сохранить тепло в помещении.
Вариант №2
В данном способе предполагается установка рабочего механизма на дверной коробке, а рычажного башмака – на полотне двери. Это, так называемая, верхняя схема. При установке имейте в виду, что длина рычага должна быть такой, чтобы угол прилежания к двери был прямой. Регулировка механизма обязательна!
Вариант №3
Параллельный монтаж. Элементы приспособления крепятся аналогично вариантов, описанных выше. Отличием является то, что рычаг монтируется с помощью уголков, параллельно поверхности стены.
Способ крепления зависит от того, в какую сторону открывается дверь. Открытие «на себя» предполагает монтаж устройства на дверное полотно, а рычага – к дверной коробке. В случае открытия «от себя» рычаг фиксируется на дверном полотне, а основа – на коробке.
При монтаже доводчика своими руками важно ничего не перепутать. Неправильный монтаж провоцирует быструю поломку приспособления. Не рекомендуется установка вне помещения. Уличная влажность негативно сказывается на работе доводчика.
Рекомендации специалистов
Как любое устройство, дверное приспособление требует профилактического осмотра. Периодическая смазка шарнирного механизма способствует исправной работе.
Исключите механические воздействия на дверь, оборудованную доводным приспособлением. Нельзя ускорять или замедлять ход. Запрещено фиксировать дверной створки кирпичом или другими предметами. Достаточно раскрутить соединение основного органа и рычага.
Смотрите также:
dvernoigid.ru
Установка доводчика на дверь своими руками
Ремонт квартиры
Перед тем, как перейти к рассмотрению вопроса «установка доводчика на дверь», полезно будет вникнуть в то, что представляет собой этот сложный, на первый взгляд, механизм и изучить его основные типы и функции.
Что такое дверной доводчик?
Под доводчиком принято понимать механическое устройство, которое предназначено для автоматического плавного закрывания открытой двери. Подавляющее количество моделей данных механизмов, имеющихся на рынке, имеют схожий внешний вид и конструкцию. То есть они выглядят как корпус из металла, заполненный особым маслом и оснащенный стальной пружинкой, которая поджимается специальным поршнем.
Дверная система, которая была снабжена этим функциональным приспособлением, мало того, что закрывается в автоматическом режиме, так еще и делает это бесшумно. За плавный ход отвечает тот самый пружинный элемент, который в процессе открывания двери несколько сжимается и накапливает определенную энергию, затрачиваемую в дальнейшем на ее закрывание и возврат в первоначальное (исходное) состояние.
Установка доводчика на дверь своими рукамиВ настоящие дни доводчиком оснащаются двери практически всех современных общественных зданий, торговых и офисных центров, магазинов и т.п. Особую значимость и распространенность они завоевали сегодня и той причине, что их допустимо устанавливать не только на легковесные межкомнатные двери из дерева, пластика, но и на те (входные), что выполнены из металла и имеют тяжелый вес.
При этом совершенно неважно, каким образом происходит открывание двери (направо или налево). Процедура монтажа доводчиков для различных типов дверей производится по-разному.
Классификация дверных доводчиков
Широкий ассортимент подобных устройств дает возможность произвести их классификацию по типу конструктивного исполнения, чем мы, собственно, сейчас и займемся.
Повторим еще раз, что, установка доводчика на дверь может быть произведена по-разному, ведь по данному признаку его сообразно делить на:
1) Напольный. Он представляет собой устройство, которое монтируется на нулевом уровне пола, т.е., внизу дверной системы, в предварительно созданные монтажные лунки. Обычно им оснащаются те двери, в которых не допускается сверление отверстий (например, двери из стекла).

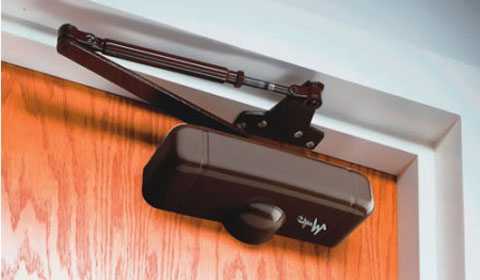

2) Верхнего расположения. Доводчик указанного типа считается самым распространенным, потому как им оборудуется множество распашных дверей офисных кабинетов, различного рода магазинов и т.п. Из наименования понятно, что местом их размещения является верхняя часть дверной конструкции. Примечательно, что данная разновидность устройства подразделяется еще на две (с точки зрения способа исполнения рычага) – это скользящая тяга (канал либо скользящая шина) и рычажная тяга, состоящая из двух звеньев (колено).
Установка доводчика на дверь своими руками
3) Скрытый. Монтаж таких приспособлений традиционно осуществляется во внутреннюю часть дверного полотна. Иными словами, доводчик вставляется в углубление (паз), который был заблаговременно создан либо с торцевой стороны двери (сверху), либо с боку. Само собой разумеется, что такие устройства допустимо устанавливать лишь в том случае, если дверь имеет подходящую толщину (самая минимальная толщина = 4 см).
В сравнение с напольными доводчиками и доводчиками верхнего расположения, эти, появились на рынке не так давно, поэтому пока что носят статус «новинка». В этих механизмах может быть применена пружина различной мощности, однако стоит заметить, что чем она мощнее, тем человеку сложнее открыть дверь и, соответственно, это же условие соблюдается и в обратном порядке.
Обзор функциональных возможностей дверных доводчиков
Находясь на перепутье выбора современного доводчика, стоит понимать, что разные модели могут обладать принципиально разными функциями.
Установка доводчика на дверь своими рукамиОсновные из них – это:
- возможность фиксации дверной системы в открытом состоянии. Особенно актуальна данная опция тогда, когда существует необходимость в частом выносе либо заносе в помещение различных предметов;
- функция замедления закрывания двери. Под этой возможностью подразумевают способность устройства до 120 секунд повысить период прохождения двери участка в пределах 70-90-110°. Как и первая опция, описанная сейчас, весьма полезна и нужна при надобности в заносе/выносе громоздких вещей;
- регулировщик скорости закрывания двери. Регулировка может осуществляться в двух режимах, первый из которых дает возможность снизить диапазон движения двери в ходе закрывания, а вторая обеспечивает изменение скорости закрывания двери в основном диапазоне.
Занимаясь подбором оптимального по набору функциональных возможностей дверного доводчика, знайте, что чем он шире, тем, соответственно, выше стоимость.
Установка доводчика на дверь своими руками
Установка доводчика на дверь – это не слишком трудоемкое занятие, посему мы рекомендуем Вам выполнить его самостоятельно, следуя приведенной ниже пошаговой инструкции.
Однако сразу оговоримся, что эта технология монтажа подходит только для двери, изготовленной из дерева, которая открывается «на себя»:
1) извлеките купленный доводчик из упаковки и внимательно изучите инструкцию по установке, где будет приведена наглядная таблица, позволяющая определить нужный угол открывания. Так, вооружившись необходимым шаблоном и учитывая табличные значения, его понадобится приложить к дверной системе и отметить 6 точек. Первые 2 наносятся на дверную коробку (они нужны для фиксации основания рычажка), а остальные 4 наносятся на дверь для определения места крепежа доводчика;
Установка доводчика на дверь своими руками
2) после создания разметки потребуется прибегнуть к созданию отверстий в намеченных точках;
3) далее с помощью шурупов регулируемый рычаг дверного доводчика надежно закрепляется на косяке;
4) после этого потребуется расположить рычажный элемент на квадратную ось устройства и также закрепить, но уже с помощью винтов;
5) предпоследним действием станет фиксация корпуса механизма к двери, которая должна быть выполнена так, чтобы гайка, регулирующая интенсивность силы пружины, располагалась напротив петли на двери;
6) последний этап монтажа – это регулировка длины изменяемого рычага, который должен быть установлен строго перпендикулярно коробке.
Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.
postremont.ru
Установка доводчика двери своими руками: порядок работ
Категория: Двери, проемы, арки
Дверной доводчик не относится к числу обязательных аксессуаров. Когда речь идет об обычной межкомнатной двери, то ее закрывание не вызывает затруднений. А вот если дело касается металлической входной створки, которую попросту тяжело двигать, возможность переложить проблему на плечи механического приспособления, кажется весьма соблазнительной.
Конечно, установка доводчика на металлическую дверь, не обеспечивает автоматическое открывание и закрывание, но позволяет продлить срок эксплуатации изделия: при плавном закрывании створка не ударяется о косяк и плотно прилегает к раме.
Приобрести доводчик для двери не сложно, благо цена на такой механизм не слишком большая, но его еще ведь нужно правильно смонтировать. Можно конечно же обратиться к услугам профессиональных мастеров, однако если тщательно разобраться в вопросе установки дверного доводчика, то данную работу вполне можно провести своими руками, а видео к уроку наглядно покажет все нюансы монтажа.
Принцип действия устройства
Принципиальным отличием от обычной дверной пружины, также обеспечивающей закрывание, является наличие в доводчике масла. Схема работы устройства такова:
- когда створка открывается, рычаг приводит в движение шестерню;
- шестерня двигает поршень, который в свою очередь сжимает пружину – на этот момент работа доводчика ничем не отличается от действия пружины;
- при открытой створке масло перемещается в противоположную сторону от сжатой пружины;
- при закрывании пружина разжимается, но при этом масло не просто перетекает в другую часть корпуса, а проходит сквозь каналы с клапанами, что и замедляет движение створки.
Масло изменяет плотность в зависимости от температуры, поэтому зимой и летом скорость открывания створки будет разной. Чтобы компенсировать этот эффект, дважды в год рекомендуется проводить регулировку. Инструкция содержит описание таких процедур.
Установка доводчика дверей своими руками более чем возможна, а вот ремонт устройства реален лишь тогда, когда повреждены внешние механические части. При вытекании масла устройство необходимо заменить.
Скорость закрывания и скорость прилегания регулируется своими руками с помощью регулировочных винтов. Первый параметр определяет, как быстро будет закрываться створка, второй – как быстро захлопываться при достижении угла прихлопа – 0–15 градусов. Насильственным образом закрывать дверь с доводчиком нельзя.
Классификация изделий
Установка доводчика на пластиковую или металлическую дверь обязательна, когда речь идет о противопожарных и эвакуационных выходах. В этом случае плотное прилегание створки к раме является вопросом принципиальным: таким образом предотвращается распространение дыма и огня.
Изделия классифицируются по величине момента инерции, то есть совокупного действия массы и ширины створки. Описывается он стандартом EN 1154 и включает семь классов. Первый предназначен для установки на легкую межкомнатную дверь, последние – на металлическую входную. Стоимость механизмов заметно отличается.
По способу передачи вращающего момент устройства разделяются на:
- рычажные – традиционный вариант, в котором рычаг состоят из двух соединенных осей, он отличается надежностью и долговечностью. Установка такого доводчика на дверь своими руками очень проста. Но так как рычаг оказывается полностью на виду и легкодоступен, то устройство часто становится жертвой вандализма;
- со скользящим каналом – конец рычага двигается по каналу и недоступен, но при этом открывание требует большего усилия;
- напольные – устанавливаются в пол, монтаж скрытый, осуществить его своими руками сложно;
- рамные – имеют такое же строение, но закрепляются на раме двери. Такой способ установки доводчика двери чаще используются в магазинах.
Правила выбора
Инструкция по установке доводчика на дверь предоставляет всю информацию об ограничениях.
- Масса полотна определяет класс изделия. Устройство на пластиковую створку, установленное на тяжелую металлическую, очень быстро придет в негодность.
- Если ширина створки составляет более 1600 мм, установка доводчиков двери запрещается.
- При недостаточно полном прилегании или скорости срабатывания возможен монтаж двух приборов на створку.
- Фиксация в открытом состоянии – функция только некоторых устройств. Такая опция является востребованной в медицинских учреждениях, например.
- Класс изделия, механизм передачи момента, дополнительные функции и так далее влияют на стоимость как доводчика, так его установки на дверь.
Инструкция по монтажу устройства
Самым простым в установке своими руками является прибор накладного типа с шарнирной передачей. Для жилых и рабочих помещений – это самый распространенный вариант. Для тяжелых стеклянных и металлических дверей предпочтительнее напольные доводчики.
- Устройство рекомендуется монтировать внутри помещения – квартиры, подъезда, магазина, для того чтобы защитить прибор от действия погодных факторов.
- При открывании створки внутрь корпус прибора закрепляется на дверном полотне, а рычаг – на раме. При отрывании наружу схема монтажа противоположная: на полотно устанавливается рычаг точно перпендикулярно плоскости двери, а на дверную раму – корпус.
- Инструкция к устройству содержит монтажную схему установки доводчика двери масштабом 1:1. Схему прикладывают к выбранному участку и размечают сквозь бумагу, например, керном.
- В полотне и раме высверливаются отверстия.
- Саморезами через отверстия закрепляются корпус и реечная планка рычага. Затем к корпусу монтируется ответная часть, а рычаг соединяется в колене.
- Коленный рычаг своими руками регулируется до тех пор, пока не занимает положение перпендикулярное плоскости дверного полотна.
- Правильная установка доводчика двери включает регулировку скорости закрытия, прихлопа, задержки открывания и так далее. Выкручивать винты нужно осторожно, так как это чревато утечкой масла.
О том, как правильно поставить доводчик на дверь, подробно рассказано на предлагаемом ниже видео.
Доводчик избавляет от необходимости самостоятельно прижимать створку для прилегания, захлопывать дверь или следить за тем, насколько плотно она закрыта. При этом устройство обеспечивает плавное движение створки, благодаря чему закрывание не сопровождается шумом. Установку доводчика двери можно осуществить своими руками, что снижает стоимость приспособления. Обслуживание механизма сводится к смазыванию рычага в колене и регулировке скорости закрывания.
Установка доводчика двери своими руками: видео
rem-uroki.ru
Как установить доводчик на дверь
Возможно, не так часто приходится сталкиваться с необходимостью установки доводчика на дверь. Тем не менее, если возникла такая ситуация, стоит предварительно ознакомиться с некоторыми рекомендациями, чтобы последующая эксплуатация механизма не вызывала нареканий. В данной статье мы рассмотрим, как установить доводчик на дверь своими руками.
Правила установки
Виды доводчиковВ процессе монтажа соблюдайте ряд правил:
- Система крепежа для дверного доводчика и штанги должна быть максимально прочной. Это необходимо, поскольку на доводчик оказывается постоянное вибрационное давление при воздействии на него усилий.
- Доводчик двери должен устанавливаться в точном соответствии со схемой и соблюдении геометрии. Какие-либо отклонения не допустимы.
- Как только доводчик установлен, следует проверить точность монтажа. Движению двери не должны препятствовать перекосы, а петли не должны заедать. Если в закрытом виде дверь отходит назад, это необходимо исправить. Это бывает от того, что петли перекосились в ходе установки, либо дверь имеет большую массу. При неукоснительном исполнении всех этих правил, эксплуатационный срок механизма будет максимально долгим. В противном случае вам потребуется выполнять периодический ремонт из-за чрезмерной нагрузки на дверной доводчик.
- Немаловажное значение имеет и выбранное усилие, так как его регулирование осуществляется на доводчике двери. При небольшой массе межкомнатных дверей для обеспечения работоспособности механизма вполне хватит небольшого усилия. Соответственно, чем больше вес дверного полотна, тем больше усилие.
Процесс установки
Элементы доводчикаДля того чтобы правильно осуществить монтаж доводчика двери, необходимо строго следовать инструкции, прилагаемой к нему в комплекте. При неправильном выполнении установки, спустя немного времени вам придется выполнить ремонт или замену данного устройства. Итак, работа по монтажу требует выполнения следующих шагов:
- Разметка отверстий, необходимых для фиксации штанги и доводчика, согласно шаблону.
- В местах разметки следует просверлить отверстия для крепежа.
- Установка и регулировка дверного доводчика и штанги.
В принципе эти действия не должны вызвать никаких трудностей, но необходимо разобраться более подробно в каждом из них.
Виды монтажа дверного доводчика
Установка скрытого доводчика- Устройство механизма на дверь с верхним расположением. То есть осуществляется крепеж штанги к поверхности дверной коробки, а доводчик подсоединяется к двери через штангу. Это способ отличается тем, что доводчик монтируется с наружной стороны, а открытие двери происходит вовнутрь.
- Классическая установка доводчика на дверь выполняется с использованием четырех винтов (саморезов), которыми фиксируется штанга на верхнюю часть двери, в то время как доводчик крепится на дверную коробку. Выбрав этот способ монтажа необходимо строго соблюдать схематические указания. Однако учтите, что каждая модель имеет свои индивидуальные замеры.
- Далее произведите регулировку длины штанги в соответствии с требуемым усилием двери. Как правило, необходимый вариант указан в прилагаемой инструкции. Различают две разновидности штанги:
- Телескопическая штанга, имеющая два подвижных элемента, один из которых выходит из первого и фиксируется крепежными винтами;
- Винтовая – регулировка происходит при изменении размера выкрученного элемента. Эта разновидность является более прочной и отличается длительным эксплуатационным сроком. То же самое нельзя сказать о телескопической штанге, так как она может поменять положение в случае ослабления винтов.
- Бывают случаи, когда проблемы с монтажом возникают из-за слишком низкого дверного проема, которые делает затруднительным даже установку доводчика. Такая ситуация решается с помощью установки доводчика на боковую сторону дверного полотна путем увеличения длины крепежной системы штанги.
Порядок выполнения установочных работ
Напольный доводчикОбратите внимание! Как правило, дверные доводчики, фиксируемые на полу, предусматриваются на стадии проекта здания.
Чтобы установка доводчика была выполнена в соответствии со всеми требованиями, первоначально вам необходимо сделать специальную нишу в поверхности пола прямо под дверью. Далее установите направляющий механизм, таким образом, чтобы ось дверной петли совпала с осью штока.
Видео
Если вы выбрали скрытую установку, то монтаж будет выполняться прямо в поверхность двери. Для этого дверь должна иметь достаточную ширину для вмещения механизма доводчика двери. Данный способ монтажа подходит при использовании на массивных и тяжелых дверях.
Стоимость установки дверного доводчика
Устройство доводчикаЕсли у вас есть необходимый опыт или минимальные навыки в процессах такого рода, вы можете выполнить монтаж доводчика двери самостоятельно. Если же у вас нет опыта, либо времени можно обратиться за помощью к специалистам. Стоимость работы определяется ее сложностью и способом установки. Если вами выбран скрытый или напольный способ установки доводчика, то готовьтесь тому, что и заплатить придется гораздо больше, чем в случае с классическим вариантом. Поэтому отправляясь в магазин за устройством, решите, сколько вы готовы отдать за его установку.
stroysvoimirukami.ru
