Как установить доводчик на пластиковую дверь

Доводчики дверей: способы установки и особенности регулировки

Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

Виды доводчиков дверей

Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

  • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
  • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
  • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

Способы и виды монтажа

Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

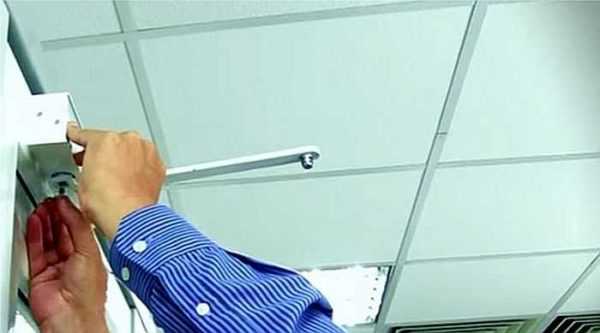

Установка доводчика двери по этапам своими руками

В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

Регулировка доводчика двери по этапам своими руками

Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

Нестандартные методы установки

Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

Нестандартная установка предусматривает следующие действия:

  • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
  • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
  • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
  • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
  • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

Установка дверного доводчика своими руками

Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

Типы доводчиков

Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:
верхние. крепятся вверху дверной створки или коробки;
напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
скрытые. встраиваются внутрь полотна двери.


Установка вверху дверного полотна

Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

Принцип работы

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся

по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.

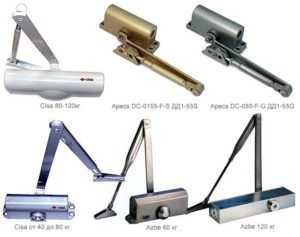

Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Порядок установки

1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

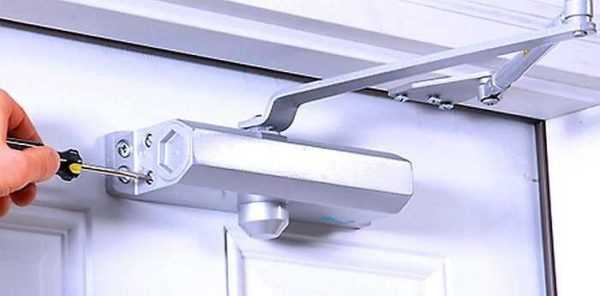

Регулировка доводчика

Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.

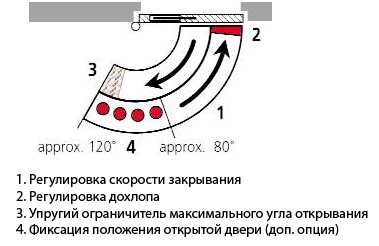

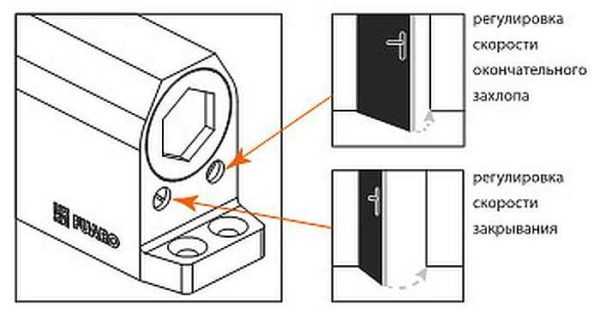

Схема расположения настроечных винтов доводчика

Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.


Регулировка скорости закрывания и дохлопа

Советы по эксплуатации

Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
• так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
• все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке

;
• во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

Видео по теме: Установка доводчика двери

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

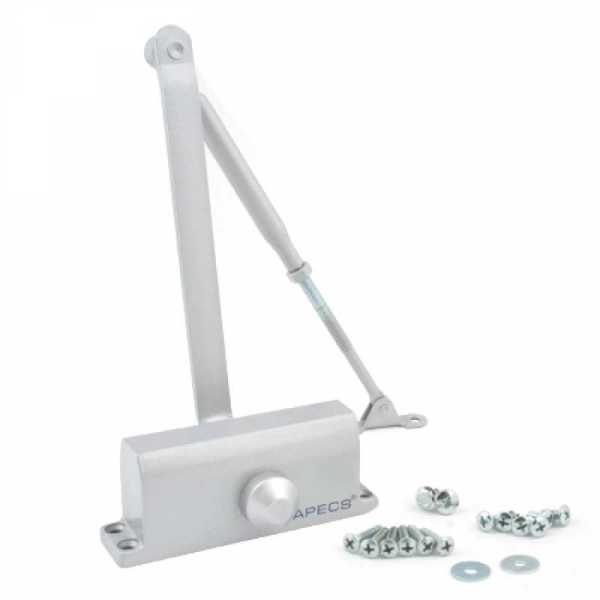

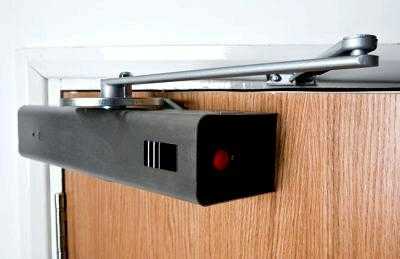

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери

Ширина дверного полотна, мм

Масса дверного полотна, кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

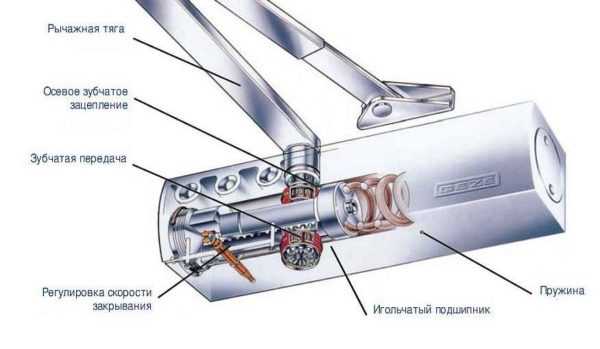

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

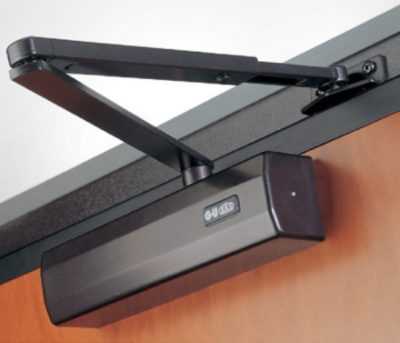

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

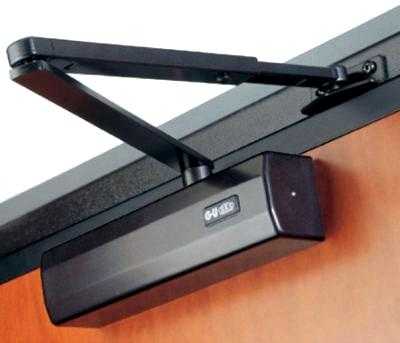

С рычажной тягой

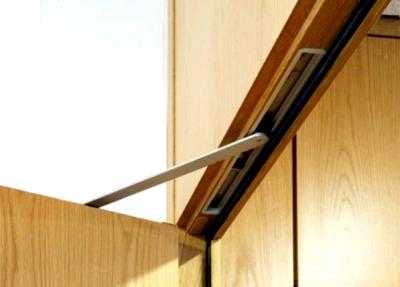

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

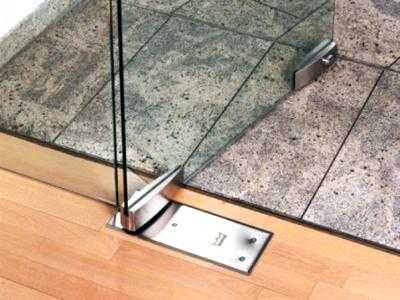

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

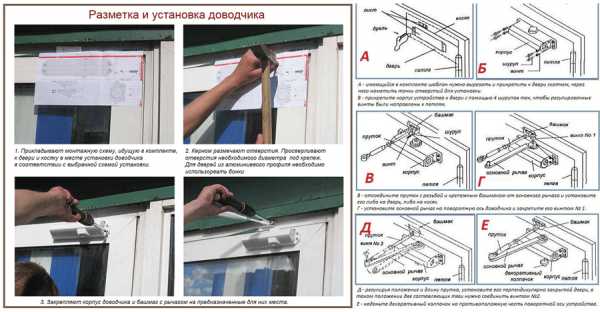

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

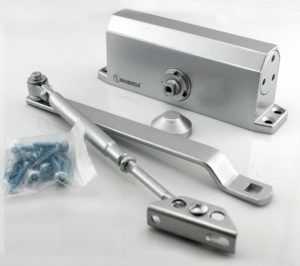

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

    Установка шаблона

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

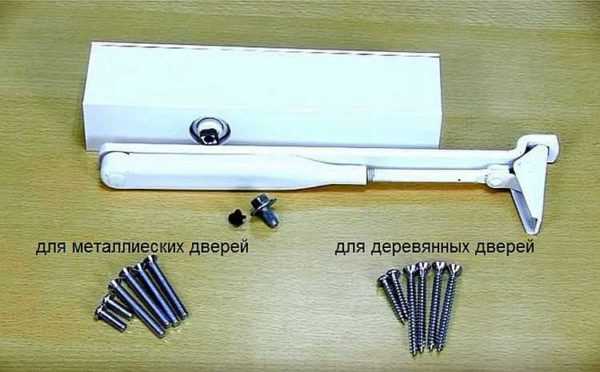

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

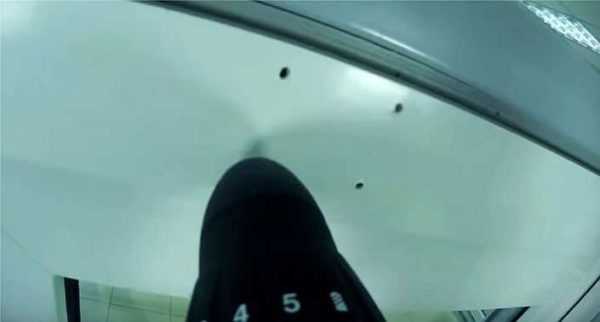

    По отметкам сверлим отверстия

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

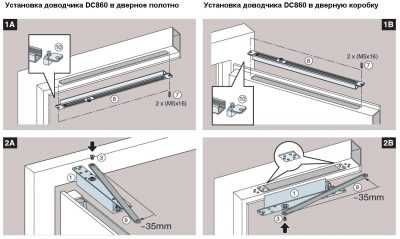

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

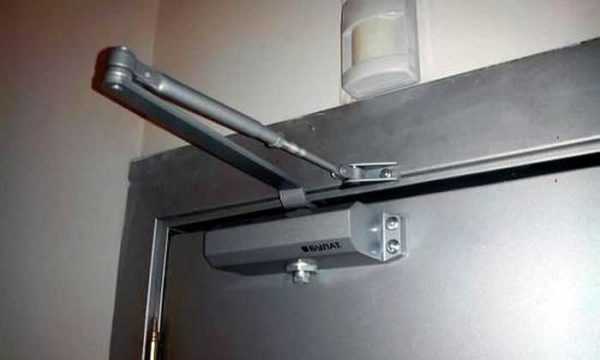

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

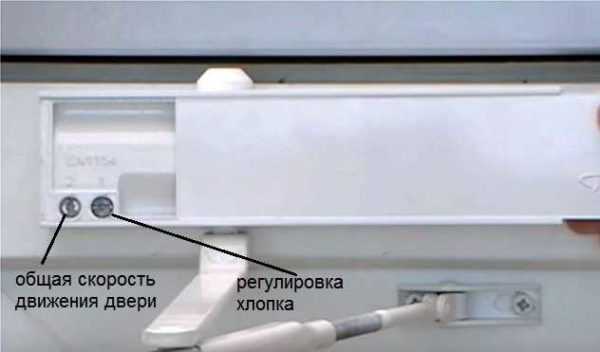

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

    Источники: http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html, http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

  • gorodverey.ru

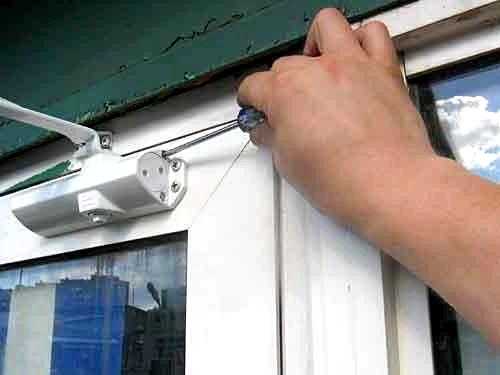

    Как установить доводчик на пластиковую дверь самостоятельно

    В повседневной спешке не всегда есть возможность придержать за собой дверь, чаще всего человек либо торопится, либо его руки заняты другими предметами. В результате дверь громко хлопает, а со временем такое обращение приводит к поломке.

    Именно поэтому в офисных помещениях и в жилых домах в том числе хозяева стремятся установить доводчики. Чаще всего встречаются верхние наружные доводчики, хотя существуют напольные варианты.

    Как устанавливаются доводчики?

    Процесс самостоятельного монтажа не вызывает трудностей, особенно если ознакомиться с инструкцией и видео материалами.

    Основные особенности установки.

    • Угол открытия двери составляет 90, 120 и 180 градусов и зависит от установки доводчика.
    • Корпус прибора можно установить на дверной короб, а ножка крепится на полотно двери.
    • Корпус прибора монтируется к дверному полотну, а ножка устанавливается в короб.

    Наиболее популярным является вариант внутреннего монтажа. Считается, что рычаг в меньшей степени изнашивается. Поэтому такой способ крепления популярен в офисах, где доводчик на двери чаще всего подвергается внешним воздействиям.

    Область применения

    Доводчик устанавливается на межкомнатные и входные двери. Как правило, материал двери бывает различным. Для деревянного варианта потребуется только просверлить отверстия, чтобы закрепить механизм. Установка на металлическую дверь более трудоемкая – необходимо выполнить резьбу для шурупов, и обойдётся дороже.

    Область применения доводчиков достаточно широкая. Принято устанавливать их на дверцы шкафа. Так пользоваться мебелью будет намного комфортнее.

    Необходимые материалы

    Для оптимизации процесса рекомендуется подготовить все инструменты заранее:

    1. Строительный уровень.
    2. Карандаш и линейка для разметки.
    3. Отвёртка, шуруповерт.
    4. Шестигранник.
    5. Сверло и дрель.

    Если внимательно изучить теорию, на практике установка не займет много времени, а механизм будет надёжно и крепко зафиксирован. Основные этапы монтажа.

    Первый этап: подготовка

    В приобретённом наборе имеется шаблон, который необходимо вырезать. С помощью скотча зафиксируйте его на месте установки – это поможет правильно сделать разметку. Переведите точки отверстий и уберите шаблон.

    Теперь можно проделать отверстия для саморезов.

    Второй этап: крепление «тела»

    После подготовки отверстий, можно крепить корпус и рычаг. Для стандартных изделий понадобится 4 шурупа. Обратите внимание, что винты для регулирования должны направляться внутрь (смотреть на петли) двери. Рычаг устанавливается на поворотную ось доводчика, закрепляется винтом.

    Башмак необходимо крепить к поверхности коробки (дверному косяку), отходящий от него пруток регулируют по длине, задают положение перпендикулярно двери и соединяют винтом с главным основным рычагом.

    Третий этап: завершение

    Все винты ещё раз проверяются, работа механизма тоже. В комплекте есть декоративный колпачок, который необходимо прикрепить для эстетического вида. Таким образом, процесс установки завершен.

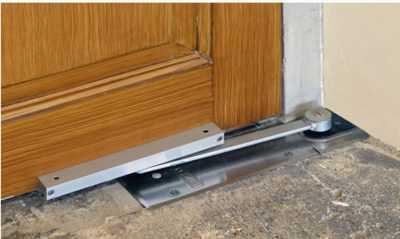

    Как установить напольный доводчик?

    Напольный доводчик встречается реже и процесс его установки более сложный. Основное отличие заключается в том, что тело монтируется в пол. Если вы производите ремонт в помещении, подумайте заранее о разновидности, так как этап ремонта наиболее подходящее время для монтажа.

    Комплектация напольного механизма включает в себя две части гарнитура: верхнюю и нижнюю. Зачастую нижняя часть не выступает над уровнем пола, она монтируется в него и только одевается на хвостик механизма. Удобный вариант для стеклянных дверей офиса.

    Верхний гарнитур в свою очередь делится на две части: одна крепится к коробке, вторая – к самой двери. С помощью регулировочного болта можно настроить все параметры. Во время монтажа двери болт закручивают, штифт прячут, а дверь устанавливают на нужное место. Далее процесс двигается следующим образом: болт выкручивают, а штифт попадает в нужное отверстие, так как полностью выходит наружу. Отверстие расположено в дверном гарнитуре, и теперь все детали надёжно зафиксированы.

    Установка скрытых доводчиков

    Для тех, кто ценит эстетику и не приемлет наличие разных механизмов в помещении на виду, существует вариант скрытого доводчика. Его устанавливают сверху в дверной коробке. При самостоятельном монтаже необходимо подготовить стамеску, так как придётся вырезать отверстие в торцевой части двери.

    Монтировать скрытый доводчик можно до того, как дверь установят, либо на уже установленную дверь. Сам процесс не вызовет трудностей, но ознакомиться с инструкцией необходимо: в ней прилагаются все размеры. Как правило, основной механизм монтируется в торец, а рычаг и нога крепятся к полотну двери.

    Установить доводчик достаточно просто. Можно практиковать различные виды устройства и способы его монтажа. Главное – чётко следовать инструкции, внимательно рассчитывать размеры и надёжно фиксировать все элементы.

    optoring.ru

    Установка Доводчика На Дверь Своими Руками Видео — МастерОК

    Доводчики почаще встречаются на дверях кафе, магазинов либо кабинетов, да и для квартиры это ценное и комфортное приобретение. Установка доводчика на дверь не займет много времени, почти всегда довольно следовать аннотации, чтоб всё прошло успешно.

    Современные двери оборудованы особым устройством, которое устраняет вас от необходимости захлопывать за собой дверь без помощи других. Вобщем «захлопывать» —не верное слово, дверь закроется за вами плавненько и без излишнего шума. Речь, естественно, о доводчике двери.

    Установка доводчика на дверь

    Установка доводчика на дверь не требуется специальной подготовки, а поэтому вы без заморочек справитесь с этой задачей без помощи других, тем паче, что почти всегда все нужные инструменты и детали входят в набор поставки.

    Существует 4 метода установки доводчика

    1-ый метод

    Самый тривиальный метод установки доводчика описан к аннотации к нему. Как правило это смотрится так: плечо рычага основательно закрепляется на корпусе устройства, дальше, следуя шаблону, который обычно прилагается к аннотации, намечаются места крепления саморезов, после этого по разметке вкручиваются сами саморезы. Видите ли, ничего сложного.

    Главное, не запамятовать, что будет нужно к тому же регулировка доводчика двери — он может закрывать дверь стремительно, медлительно либо равномерно ускоряясь, но для того, чтоб доводчик работал потому что для вас охото, придется устройство отрегулировать.

    2-ой метод

    Этот способ подразумевает, что вы возьмете доводчик и приложите его к двери так, чтоб его регулировочные винты были обращены к дверным петлям. Дальше вы фиксируете ботинок устройства саморезами, которые, обычно, прилагаются в комплекте к самому доводчику.

    Установка доводчика на дверь

    Подробное видео про установку доводчика на дверь Неизменная ссылка - http://remo-blog.ru/remont/kak-ustanovit-dovodchik-



    Установка доводчика на входную дверь

    Как поставить доводчик на входную пластиковую дверь своими руками. Подробная аннотация по монтажу доводч...

    Принципиальный аспект: «предплечье» рычага аппарата должно быть таковой длины, чтоб выходил прямой угол относительно двери

    Плечо крепится саморезами к ботинку, после этого для вас опять придется регулировать доводчик. Вот и весь метод, как установить доводчик на дверь.

    3-ий метод

    Если следовать так именуемому способу параллельного рычага, то нужно воткнуть под брусок двери рычаг устройства, а потом сложить его — за пределами комнаты. В таком случае доводчик крепится при помощи кронштейна (он тоже должен быть в комплекте поставки). Но ставить доводчик нужно с той стороны, в которую дверь запирается, а не раскрывается.

    Устанавливая доводчик таким макаром, смотрите за тем, чтоб его регулировочные винты крутились в обратную от петель сторону.

    Также можно прикрепить корпус доводчика над дверями к бруску, а потом накрепко зафиксировать его ботинок. Главное, действовать с подходящей стороны, другими словами с той, в которую дверь запирается. Не напутать ничего в процессе монтажа принципиально, так как некорректная установка приведете к тому, что вы не можете отрегулировать доводчик хорошим образом.

    Метод 4-ый

    Есть доводчики, использующие регулируемую пружину, ставить такие устройства проще обычного, это можно обрисовать практически в 2-ух словах: поменяйте стержень петли доводчиком — и готово. Главное, чтоб обретенное вами изделие точно соответствовало весу двери.

    Если дверь очень томная, и вы не сможете отыскать подходящий доводчик в продаже — не неудача: установите не один, а сходу несколько доводчиков.

    И в итоге: как отрегулировать доводчик двери?

    Это до боли просто. Поворачивая особый клапан против часовой стрелки, вы заставляете дверь запираться медлительнее, по часовой стрелке — резвее. Другой клапан регулирует скорость прихлопа двери, но по тому же принципу.

    Регулировка доводчика двери

    Особые клапаны также отвечают за то, как очень будет распахиваться дверь, как туго будет сжиматься пружина, как длительно дверь будет оставаться открытой. Они все действуют по одному и тому же принципу: против часовой стрелки — медлительнее (слабее), по часовой стрелке — резвее (посильнее). Главное, пристально изучить аннотацию и осознать, какой клапана за что отвечает.

    arosw.ru

    Как поставить доводчик на входную пластиковую дверь своими руками

    Дверной доводчик это очень удобная и полезная вещь. Благодаря ему ваши входные двери всегда будут прикрыты, а это позволяет избежать лишних потерь тепла, а также препятствует проникновению в дом мышей и мух.

    В нашем случае мы используем доводчик фирмы Geze. Практически все доводчики похожи между собой, поэтому вам пригодится эта статьи и видеоролик вне зависимости от производителя и вы узнаете как установить доводчик на входную дверь своими руками.

    Комплектация состоит из пружинного блока, направляющих и саморезов.

    В сопутствующей инструкции показаны варианты монтажа доводчика в зависимости от того в какую сторону открывается дверь.

    Также есть бумажный шаблон, с помощью которого можно осуществить правильный монтаж.

    Перед началом монтажа приставляем бумажный шаблон к правому верхнему краю двери и намечаем острым предметом отверстия под саморезы.

    В общей сложности необходимо сделать 4 отверстия на дверном полотне и 2 на коробке.

    После того как просверлили отверстия крепим доводчик к дверному полотну, а направляющую к коробке.

    Затем соединяем между собой направляющую и доводчик и проверяем как он работает.

    При необходимости можно отрегулировать скорость закрывания двери. Это можно сделать с помощью отвертки покрутив специальный винт по часовой или против часовой стрелке. В первом случае дверь будет закрываться медленнее, во втором - быстрее.

    Более подробно процесс установки доводчика на входную дверь показан на видео:

    kaketosdelano.com

    Установка доводчика на пластиковую дверь своими руками

    При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности. Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

    Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

    Назначение механизма

    Устройство доводчика

    Разберёмся более подробно, как устроен доводчик, и какую функцию он выполняет. Это устройство, которое обеспечивает постепенное плавное закрывание двери вплоть до полного её прижима. Это создаёт много удобств и приоритетов:

    • бесшумное движение полотна;
    • всегда плотное закрывание двери;
    • выполнение функции сохранения тепла в холодное время;
    • в отдельных случаях обеспечивает автоматизацию конструкции.

    В изделиях, которые были произведены недавно и являются усовершенствованными, предусмотрены функции проветривания и блокировки.

    Разделение на виды

    Виды доводчиков

    Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

    1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
    2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
    3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

    Также их различают по принципу работы:

    • рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
    • слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

    По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

    Как правильно выбрать

    Правильно рассчитайте нагрузку на доводчик

    Выбирая доводчик, необходимо учитывать множество факторов. Обязательно берём во внимание ширину полотна и его вес. В зависимости от этих показателей устанавливается его класс. В противном случае, механизм может не выдержать нагрузки и очень скоро придёт в негодность. Также следует твёрдо решить, какие функции необходимо обеспечить для правильной работы двери. Чем больше их будет, тем дороже обойдётся механизм.

    Ассортимент доводчиков на пластиковые двери довольно широк. Поэтому необходимо тщательно ознакомиться со всеми его характеристиками, и только потом сделать выбор.

    Способ монтажа доводчика

    Монтаж

    Установка доводчиков на пластиковую дверь – несложный процесс, но требующий некоторых знаний по принципу его установки, поскольку в зависимости от особенностей установки дверной конструкции выбирается способ монтажа механизма.

    В первую очередь обращаем внимание на то, какое открытие имеет дверное полотно: от себя или на себя.

    Накладные устройства являются универсальными, поэтому их можно устанавливать как с одной, так и с другой стороны.

    Итак, если конструкция открывается на себя, то механизм следует расположить со стороны размещения петель. При открывании от себя следует его установить на коробке, а к полотну прикрепляется рычаг.

    Инструкция монтажа классического доводчика

    Данная инструкция поможет определиться, как правильно установить доводчик на дверь:

    1. Для начала необходимо разметить места для крепежей, с помощью которых будет монтироваться коробка. Очень часто в комплекте есть шаблон разметки, который нужно приложить к дверному полотну и отметить необходимые точки.
    2. В отмеченных местах просверливаем отверстия.
    3. Монтируем коробку, используя шурупы.
    4. По такому же принципу монтируем рычаг на дверную коробку.
    5. Следующим этапом является соединение корпуса с рычагом. Этот процесс выполняется так, чтобы при закрытых дверях между этими полотном и рычагом образовался прямой угол.
    6. Далее приступают к регулировке установленного устройства. Производят его с помощью винтов, которые размещены в торце корпуса. С помощью такой регулировки устанавливают необходимую скорость закрывания двери и вариант прижима: с захлопыванием или без него, блокирование открытия и прочее.

    После монтажа доводчика его можно замаскировать. Для этого в продаже имеются специальные накладки.

    Монтаж напольного механизма

    Напольные механизмы очень удобны

    Процесс монтажа доводчика на полу немного сложнее. Сам механизм устанавливается на полу и подсоединяется к нижней части дверного полотна.

    • очень часто напольный доводчик укомплектован только инструкцией, самим изделием и несколькими ключами. Все элементы фурнитуры и креплений комплектацией не предусмотрены. Поэтому приходиться приобретать недостающие элементы самостоятельно;
    • учитывать следует и то, что его толщина около 4 см, поэтому, чтобы не спотыкаться постоянно об него, необходимо устройство утапливать в пол. Это лучше всего предусмотреть во время строительства. В противном случае придётся выполнить ряд работ по подготовке ниши в полу для механизма;
    • для напольного доводчика на его нижнюю и верхнюю часть предусмотрена разного типа фурнитура. Для нижней части фурнитура монтируется в пол, а затем прикрепляется к устройству. Верхняя имеет две части, одна из которых присоединяется к коробке, а вторая к дверному полотну;
    • для беспрепятственного монтажа предусмотрен регулировочный болт. Работает он по такому принципу: вначале болт подкручивают, при этом штифт утапливается, а после установки полотна болт отпускают, и штифт соединяется с устройством на двери. Таким способом и происходит соединение нижней и верхней части.

    В основном доводчик такого типа устанавливается в офисных зданиях. Их можно применять для стеклянных, пластиковых и деревянных дверей. Обзор популярных напольных доводчиков смотрите в этом видео:

    Монтаж скрытого механизма

    Самый сложный процесс – это поставить скрытый доводчик. Он встраивается вовнутрь дверного полотна, поэтому требует дополнительных усилий и инструментов. Они нужны для устройства углубления в дверном полотне.

    Далее механизм устанавливают в подготовленную нишу, а вторую часть прикрепляют к коробке. Это достаточно трудоёмкий процесс, и многие предпочитают обращаться к специалистам. Подробнее о монтаже доводчика на дверь смотрите в этом полезном видео:

    Альтернативные способы установки

    Как установить доводчик, если приложенная инструкция к нему по каким-либо причинам не подходит. Выходят из положения, используя следующие способы:

    1. Монтируя накладной доводчик, используют дополнительный уголок, который прикрепляют к коробке, а уже к нему монтируют рычаг. Можно и наоборот, к уголку присоединяют коробку механизма, а рычаг прикрепляют к дверному полотну.
    2. Использование специальной пластины для монтажа. Применение её имеет три вариации:
    3. Пластину крепят к верхнему торцу двери так, чтобы некоторая её часть выступала. К ней прикрепляют коробку доводчика, а рычаг прикрепляют к коробке.
    4. Пластину монтируют вместе с механизмом к коробке, а рычаг к двери.
    5. Коробку крепят к двери. Пластиной увеличивают ширину откоса, а затем к нему крепят рычаг.

    Как видим, способов установки дверного доводчика существует множество. Вам остаётся только правильно подобрать устройство и установить его тем способом, который оптимально подходит с учётом монтажа дверной коробки и самой двери.

    balkon.expert

    Установка доводчика на пластиковую дверь, инструкция и виды доводчиков

    В последнее время старые деревянные двери заменяют металлопластиковыми. Этим уже никого не удивишь, тем более, что вторые обладают рядом преимуществ перед предшественниками. После замены на них приходится устанавливать доводчик. Если знать, как установить его, то работу можно проделать быстро и без ошибок.

    Внешний вид

    Разновидности

    Исходя из специфики крепления, доводчики могут быть трех видов, при этом каждый из них обладает преимуществами и недостатками. Крепление разных видов имеет свои нюансы.

    Расположенный в верхней части двери, можно поставить в офисе или любом другом помещении. Их преимуществами являются низкая стоимость и простая конструкция, это объясняет их востребованность. Верхние бывают рычажными или скользящими.

    Верхний тип

    Напольный – это механизм, установленный в нижней части дверного блока. Его недостатками являются высокая стоимость и сложная установка, что сказывается на его популярности. Для крепления необходимо учитывать их наличие еще на стадии проектирования. Им отдают предпочтение при работе со стеклянными дверями, когда просверлить отверстие проблематично.

    Напольный тип

    Дорогими, но эффективными конструкциями являются модели скрытой установки. О том, что они установлены можно только догадываться, так как они располагаются внутри, что не портит внешнего вида. Для их крепления подходят полотна толщиной от 40 мм.

    Скрытый тип

    Функции

    Некоторые виды доводчиков обладают специальными функциями, которые могут быть полезны:

    •  Регулируются в двух диапазонах. Вы можете отрегулировать базовую скорость закрывания и скорость захлопа, когда требуется больше усилий, чтобы дверной блок захлопнулся окончательно.
    • Устройство может иметь фиксацию положения. Такая функция полезна в складских помещениях, если через проем приходиться проносить большое количество произведенной продукции за определенное время. В этом случае дверь постоянно открыта, а когда в этом отпадает надобность, ее разблокируют и закрывают.
    • Имеют амортизационные функции, что позволяет повысить тягу при функционировании в определенном положении.

    Инструменты

    Монтаж можно проводить самостоятельно или пригласить для этой работы специалиста. Если вы задумали все сделать своими руками, то первое, о чем необходимо позаботиться, это о подготовке необходимых инструментов, в число которых входят:

    • карандаш и линейка,
    • уровень,
    • дрель со сверлами,
    • шуруповерт и отвертка,
    • шестигранник.

    Установка: пошаговая инструкция

    Крепление – несложный процесс, но все-таки необходимо знать, как правильно это сделать. Процесс состоит из нескольких этапов.

    Установка на пластиковую конструкцию

    Теперь разберем крепление по шагам, учитывая все нюансы и ориентируясь на вид устройства.

    Установка внешнего устройства

    Первое, что вам придется проделать, это выполнить разметку. Обычно при покупке такого механизма в коробке находится инструкция, что облегчает задачу. Чтобы правильно сделать разметку, приложенный шаблон рекомендуют закрепить на двери и через него отметить места под отверстия. Когда снимите его, то отметки останутся.

    По нанесенным разметкам просверливаются отверстия глубиной 15 мм. Корпус устанавливают так, чтобы винты для регулировки располагались лицом к петлям. При этом монтаж производится параллельно двери.

    Ножку разбирают на 2 части, затем прикрепляется лапка тяги. На четырехгранный вал необходимо надеть и зафиксировать рычаг при помощи винта. Его крепление происходит обязательно под прямым углом. На винт наносят стопорящую жидкость. Если это выполняется своими силами, то в качестве такой жидкости используется краска.

    Ответный рычаг переводят в перпендикулярное положение к двери и регулируют его продолжительность. После этого две части рычага нужно соединить и зафиксировать при помощи болта.

    Установка напольного механизма

    Напольный тип располагается внизу. Его установка сложная, а сам монтаж выполняется в пол.

    В магазине вы получите сам доводчик, ключи и инструкцию, в которой детально рассказано, как выполнить работы. Фурнитура может не входить в комплектацию, поэтому придется это сделать отдельно.

    Это важно! Толщина доводчика равна 40 мм, а его крепление выполняется на одном уровне с полом. Другими словами, его основная часть располагается под напольным покрытием, поэтому о варианте такой установки необходимо продумать еще на стадии отделочных работ дома или офиса.

    Элементы делятся на две части: верхние и нижние. Нижние детали устанавливаются на нижнюю часть двери и одеваются на хвостик конструкции, а верхние монтируют на дверь и в дверной короб.

    Чтобы крепление не вызывало затруднений, в конструкции имеется регулировочный болт. При его закручивании вы можете беспрепятственно поставить дверь на место, спрятав при этом штифт. Когда болт откручивают, штифт возвращается в исходное положение и попадает в отведенное для него отверстие. Это приводит к тому, что дверь надежно зажимается верхним и нижним элементом.

    Процесс крепления

    Установка скрытого устройства

    Его принято устанавливать в торцевой части двери, что дает возможность скрыть его. Для этого придется подготовить специальные выемки и в двери, и в дверном коробе. Поэтому к стандартному набору инструментов добавляют стамеску и перо для дрели.

    Монтировать можно, используя несколько вариантов. Вы можете прикрепить механизм на установленную дверь или до ее крепления, все зависит от пожеланий мастера.

    Инструкция по монтажу

    Способы установки

    К сожалению, не всегда доводчик крепится по стандартной технологии, и опытные специалисты используют несколько способов.

    •  На уголок. Фиксация выполняется на короб только по горизонтали, а затем к нему прикрепляют рычаг. Или на уголок крепят корпус, а рычаг привинчивают к двери;
    • На монтажную пластину. Такой способ имеет три решения:
    1. Пластина устанавливается на верхнюю кромку дверного полотна, чтобы ее край слегка выступал за него, и прикрепляют к ней доводчик. Рычаг монтируют в короб.
    2. Пластину вместе с корпусом устройства крепят на дверной короб, а рычаг к двери.
    3. Пластиной увеличивают площадь откоса  и прикрепляют к ней рычаг. Расположение короба стандартное.

    Это важно! Существуют и более простые модели, которые представляют собой регулируемую пружину. Их монтаж выполняется на петли дверного блока.

    Как вы уже убедились, установка может выполняться несколькими способами, каким из них воспользоваться, решать вам. Если процесс показался сложным, то рекомендуется обратиться за помощью к специалистам.

    Вконтакте

    Facebook

    Twitter

    Google+

    mezhdveri.ru

    Установка Доводчика На Пластиковую Дверь — МастерОК

    Как происходит установка доводчика на пластиковую дверь зависимо от типа конструкции, этапы работ и методы крепления, советы по выбору изделий.

    В ближайшее время старенькые древесные двери подменяют металлопластиковыми. Этим уже никого не удивишь, тем паче, что пластмассовые модели владеют рядом преимуществ перед предшественниками. После подмены на их приходится устанавливать доводчик. Если знать, как установить доводчик на пластиковую дверь, то работу можно сделать стремительно и без ошибок.

    Дверь с доводчиком

    Разновидности доводчиков

    Исходя из специфичности крепления, доводчики могут быть 3-х видов, при всем этом любой из их обладает преимуществами и недочетами. Крепление доводчиков различных видов имеет свои аспекты.

    Доводчик, расположенный в высшей части двери, можно поставить в кабинете либо любом другом помещении. Их преимуществами являются низкая цена и обычная конструкция, потому такие устройства нужны. Верхние доводчики бывают рычажными либо скользящими.

    Верхний доводчик

    Напольный доводчик – это механизм, установленный в нижней части двери. Его недочетами являются высочайшая цена и непростая установка, что делает таковой доводчик наименее пользующимся популярностью. Для установки таких приспособлений нужно учесть их наличие еще на стадии проектирования. Таким механизмам отдают предпочтение при работе со стеклянными дверями, когда просверлить отверстие проблематично.

    Напольный доводчик

    Дорогими, но действенными конструкциями являются доводчики сокрытой установки. О том, что они установлены можно только догадываться, потому что они размещаются снутри дверного полотна, что не портит внешнего облика. Для их обустройства подходят двери шириной от 40 мм.

    Сокрытый доводчик

    Функции доводчиков

    Некие виды доводчиков владеют особыми функциями, которые могут быть полезны:

    • Регулируются в 2-ух спектрах. Вы сможете отрегулировать базисную скорость закрывания и скорость захлопа, когда требуется больше усилий, чтоб дверное полотно захлопнулось совсем.
    • Устройство может иметь фиксацию положения. Такая функция полезна в складских помещениях, если через дверной просвет приходиться проносить огромное количество произведенной продукции за определенное время. В данном случае дверь повсевременно открыта, а когда в этом отпадает надобность, ее разблокируют и закрывают.
    • Применяемые механизмы имеют амортизационные функции, что позволяет повысить тягу при функционировании в определенном положении двери.

    Инструменты

    Установка устройств на металлопластиковые двери можно проводить без помощи других либо пригласить для этой работы спеца. Если вы замыслили все сделать без помощи других, то 1-ое, о чем нужно позаботиться, это о подготовке нужных инструментов, в число которых входят:

    Аннотация по установке дверного доводчика DC120 ASSA ABLOY

    Аннотация по установке дверного доводчика DC120 ASSA ABLOY и рычажной тяги L141 с функцией фиксации двери в



    Установка доводчика на входную дверь

    Как поставить доводчик на входную пластиковую дверь своими руками. Подробная аннотация по монтажу доводч...

    • карандаш и линейка,
    • уровень,
    • дрель со сверлами,
    • шуруповерт и отвертка,
    • шестигранник.

    Установка доводчика: пошаговая аннотация

    Крепление доводчика легкий процесс, но все-же следует знать, как верно установить доводчик на металлопластиковую дверь. Процесс состоит из нескольких шагов.

    Установка механизма

    Сейчас разберем крепление этого элемента по шагам, беря во внимание все аспекты и ориентируясь с виду устройства.

    Крепление наружного устройства

    1-ое, что для вас придется сделать, это выполнить разметку. Обычно при покупке такового механизма в коробке находится аннотация по установке, что упрощает задачку. Чтоб верно сделать разметку, приложенный шаблон советуют закрепить на двери и через него отметить места под отверстия. Когда снимите его, то отметки останутся.

    По нанесенным разметкам просверливаются отверстия глубиной 15 мм. Корпус устанавливают так, чтоб винты для регулировки размещались лицом к петлям. При всем этом установка доводчиков на пластмассовые двери делается параллельно двери.

    Ножку разбирают на 2 части, потом прикрепляется лапка тяги. На четырехгранный вал нужно надеть и зафиксировать рычаг с помощью винта. Его крепление происходит непременно под прямым углом. На винт наносят стопорящую жидкость. Если это производится своими силами, то в качестве таковой воды употребляется краска.

    Ответный рычаг переводят в перпендикулярное положение к двери и регулируют его длительность. После чего две части рычага необходимо соединить и зафиксировать с помощью болта.

    Крепление напольного механизма

    Напольный механизм размещается понизу дверной конструкции. Его установка непростая, а сам установка производится в пол.

    При приобретении напольного устройства вы получите сам доводчик, ключи и аннотацию, в какой детально поведано, как выполнить работы. Фурнитура, которая устанавливается на двери, может не заходить в комплектацию, потому придется это сделать раздельно.

    Это принципиально! Толщина доводчика равна 40 мм, а его установка производится на этом же уровне с полом. Другими словами, его основная часть размещается под напольным покрытием, потому о варианте таковой установки нужно обмыслить еще на стадии отделочных работ дома либо кабинета.

    Элементы такового устройства делятся на две части: верхние и нижние. Нижние детали инсталлируются на нижнюю часть двери и одеваются на хвостик конструкции, а верхние элементы монтируют на дверь и в дверной короб.

    Чтоб установка такового механизма не вызывала затруднений, в конструкции имеется регулировочный болт. При его закручивании вы сможете беспрепятственно поставить дверь на место, спрятав при всем этом штифт. Когда болт откручивают, штифт ворачивается в начальное положение и попадает в отведенное для него отверстие. Это приводит к тому, что дверное полотно накрепко зажимается верхним и нижним элементом.

    Крепление напольного устройства

    Крепление укрытого устройства

    Скрытое устройство принято устанавливать в торцевой части дверного полотна, что дает возможность скрыть его. Для этого придется приготовить особые выемки и в двери, и в дверном коробе. Потому к стандартному набору инструментов добавляют стамеску и перо для дрели.

    Монтировать такое устройство можно несколькими методами. Вы сможете прикрепить механизм на установленную дверь либо до ее крепления, все находится в зависимости от пожеланий мастера.

    Крепление укрытого устройства

    Методы крепления

    К огорчению, не всегда доводчик крепитсяс по стандартной технологии, и бывалые спецы употребляют несколько методов крепления.

    • На уголок. Крепление таковой детали производится на короб только по горизонтали, а потом к нему прикрепляют рычаг. Либо на уголок укрепляют корпус устройства, а рычаг привинчивают к двери;
    • На монтажную пластинку. Таковой метод имеет три решения:
    1. Пластинка устанавливается на верхнюю кромку дверного полотна, чтоб ее край немного выступал за него, и прикрепляют к ней доводчик. Рычаг монтируют в короб.
    2. Пластинку совместно с корпусом устройства укрепляют на дверной короб, а рычаг к двери.
    3. Пластинкой наращивают площадь откоса и прикрепляют к ней рычаг. Размещение короба стандартное.

    Это принципиально! Есть и поболее обыкновенные модели доводчиков, которые представляют собой регулируемую пружину. Их установка производится на петли дверного блока.

    Как вы уже удостоверились, установка дверного устройства может производиться несколькими методами, каким из их пользоваться, решать для вас. Если процесс установки показался сложным, то рекомендуется обратиться за помощью к спецам.

    arosw.ru
