Установка дверного доводчика – как правильно установить дверной доводчик на пластиковую или металлическую конструкцию своими рукми? Схема монтажа

Установка доводчика на металлическую дверь

Устанавливаем доводчик на металлическую дверь своими руками

Оптимальной защитой для жилья наряду с другими средствами является металлическая дверь. Для людей, живущих на высоких этажах, это вообще единственный способ проникнуть в квартиру. Эксклюзивные случаи из истории криминального мира единичны и на общую статистику особо не влияют. Надежная металлическая дверь всегда ассоциировалась с непреодолимой преградой и вселяла уверенность в неприкосновенности квартиры. Поэтому все чаще жители новостроек, делая ремонт в квартирах. первым делом ставят входную дверь.

Эволюционное развитие во всех областях деятельности привело к повышению требований к каждому элементу окружающих устройств. Коснулось это и дверей. Особенно остро встал вопрос тогда, когда в массовом порядке стали ставить их при входе в подъезды. Часто нерадивые соседи забывали закрывать двери или так ими хлопали посреди ночи, что заставляли просыпаться даже жильцов из соседних домов. Установка доводчика на металлическую дверь легко решала эти вопросы.

Установка доводчика на входную дверь поможет решить проблему несанкционированного шума при открытии или закрытии

Оптимальным способом решения этих задач становилась установка небольшого, но функционально важного устройства – доводчика.

Устанавливаем на входную дверь доводчик

Появился он достаточно давно, но эксклюзивное производство штучных образцов могли позволить себе лишь не бедные люди или престижные офисы с претензиями и пафосом. Но сама идея была чрезвычайно интересна и рано или поздно должна была пробиться к массовому потребителю. В конце концов, так и случилось. Более того, производители максимально унифицировали изделия и упростили до минимума процедуру монтажа. Теперь, мало-мальски знакомый с хозяйственными вопросами мужчина, может самостоятельно установит этот прибор на входную дверь. Специальных навыков и особых инструментов не надо. Но для начала следует разобраться с нюансами предмета разговора.

Виды доводчиков

Разнообразие моделей различных производителей и заложенный в них потенциал для решения одной или нескольких задач, несколько затрудняют четкую и ясную классификацию. Поскольку выстраивая логически обоснованный список по одному параметру, можно с успехом переписать его в обратном порядке по другим характеристика. Впрочем, один важнейший критерий все же остается неизменным для всех типов доводчиков. Это его мощность, то есть способность поддерживать правильную работу при определенной нагрузке. По этому вопросу полная ясность. Габариты и масса двери являются определяющими при разделении на классы. Принято 7 категорий доводчиков, где первая цифра ширина двери, а вторая ее масса:

1. 750 мм – до 20 кг.
2. 850 мм – до 40 кг.
3. 950 мм – до 60 кг.
4. 1100 мм – до 80 кг.
5. 1250 мм – до 100 кг.
6. 1400 мм – до 120 кг.
7. 1600 мм – до 160 кг.

Рекомендовано к прочтению: Устанавливаем дверь-купе своими руками

Важным будет и то, где будет эксплуатироваться устройство. В естественных условиях, с полной нагрузкой при сезонных изменениях окружающей среды или же в стабильных условиях жилого помещения. Обратить на это внимание необходимо по простой причине – комнатный доводчик при морозе, дожде или сильной жаре просто заклинит и сломается. В квартире же он может прослужить долгие годы.

Выбираем доводчик по виду и типу

По месту фиксации на двери разделяют три вида:

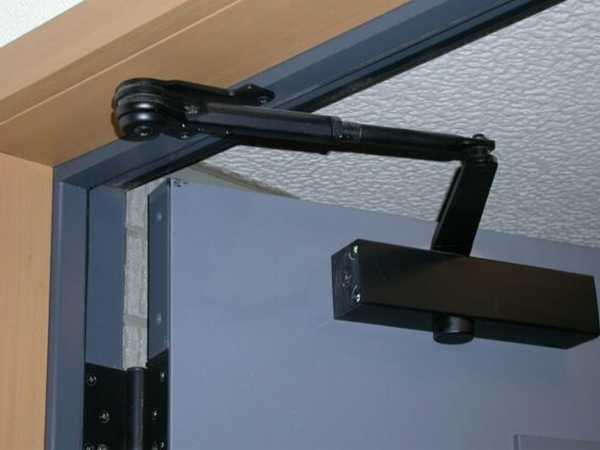

• Верхний. Самая популярная конструкция. Находясь над головой, не мешает передвигаться. Монтаж возможет на любой тип двери.
• Нижний. Применяется гораздо реже по причине невозможности установки в некоторых случаях, поскольку требуется определенной место для крепления механизма.
• Скрытый. Пожалуй, оптимальный способ установки доводчика. Его иногда называют рамный, потому, что основной механизм находится внутри двери. Монтаж на готовую дверь сопряжен с некоторыми трудностями. Металлическая дверь в готовом виде труднообрабатываема. Требуется специальный инструмент и квалификация мастера с опытом. Чаще всего устанавливается при производстве и поставляется потребителю уже в собранном виде.

Конструктивные особенности конечному потребителю не так важно знать, однако отметить можно то существуют два основных направления. Первый – это механизм с рычажной тягой. Наиболее распространенный вид по причине высокой надежности и демократичной цене. Механизмы просты в установке и возможна самостоятельная работа. Крепление со скользящей тягой более позднее поколений доводчиков. Требуют более точной установки и капризны к изменениям окружающей среды. Устанавливаются исключительно внутри помещения. Но в работе они чрезвычайно комфортны и имеют прекрасный внешний вид. Особенно они приглянулись дизайнерам офисов, поскольку такая технологическая деталь придает динамику и является элементом, подчеркивающим стиль.

Еще одна опция предусмотрена для всех видов доводчиков – это стопорный механизм. Наличие такой особенности позволяет фиксировать дверь в одном или нескольких положениях. Особенно удобно это во время перевозки мебели. Впрочем, для мам с колясками и детскими велосипедами и пожилых людей это будет нелишним. У многих еще остались воспоминания о пружинах на входных дверях. В некоторых случаях всегда стремившаяся захлопнуться дверь раздражала. Иногда пружину приходилось снимать. С установкой доводчиков на металлические двери таких проблем не существует.

Рекомендовано к прочтению: Устанавливаем наличники на межкомнатные двери

Подготовка к монтажу

Эта процедура без сомнения важна, и ошибка на данном этапе может сильно затянуть операцию. Но производители сделали все, чтоб установщику было удобно работать. Поэтому главной задачей становится внимательное ознакомление с инструкцией. Аккуратно следовать рекомендациям и пошагово выполнять операции, значит успешно справиться с поставленной задачей. Нужно проверить наличие всех деталей комплекта поставки и приготовить необходимый инструмент.

размечаем места крепления и производим монтаж дверного доводчика

Разметка места крепления

Каждая модель доводчика имеет свои особенности. Проходя производственные проверки, специалисты определяют оптимальное положение устройства. Пренебрегать этим опытом не следует. Четкое следование предписанным пожеланиям позволит по окончании монтажа насладиться правильной работой доводчика. Почти всегда в комплекте есть шаблон, по которому размечаются отверстия для крепежных элементов. Расположение его относительно края двери также указывается в инструкции. Это важно. Ориентация доводчика по плоскости двери имеет оптимальные зоны, фиксируя устройство в которых КПД и срок службы максимальные. Возможны варианты крепления механизма к двери и к коробке. В инструкции, как правило, указание по этому вопросу есть. Но в случае отсутствия документа существует правило: если дверь открывается на себя, то механизм крепится на дверь, а рычажная планка к коробке, если открытие от себя, то соответственно наоборот. Хотя современные модели имеют четко расписанные рекомендации, что и куда крепить и вряд ли это вызовет проблемы.

Следуем инструкции при установке доводчика

Монтаж основных механизмов

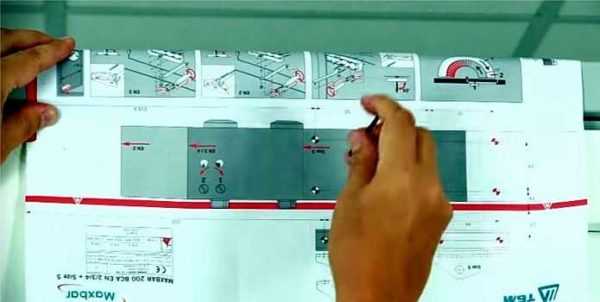

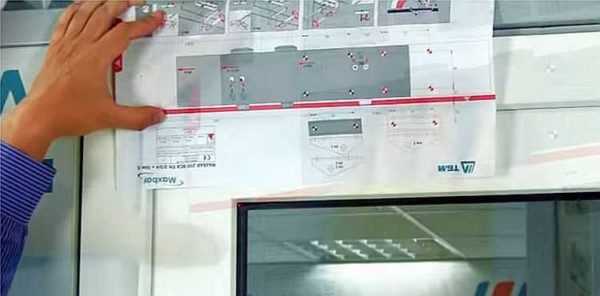

Имеющийся шаблон скотчем фиксируется на двери в нужном месте. Затем по нему размечаются будущие отверстия. Лучше сделать сначала отметки керном. В противном случае сверло может «увести». Диаметр сверла и его заточку проверяют на ненужном куске металла. Заниженный размер существенно затруднит или сделает невозможным нарезку резьбы. В слишком большой диаметр нельзя будет надежно зафиксировать винт или болт. Ответные отверстия в коробке тщательно проверяются перед сверлением. Для этого прикручивается доводчик и в собранном состоянии при закрытой двери накладывается крепление рычага или специальная планка из поставляемого комплекта. Если разметка точно совпадает, то можно спокойно сверлить. В готовом виде механизм должен свободно функционировать в заданном режиме, а сам корпус надежно, без перекосов зафиксирован в нужном месте.

При выборы модели доводчика для продления срока службы важно решить, где он будет использоваться: в помещении или под открытым небом.

Регулировка доводчика

После окончания монтажа приступают к последней операции. Регулировка проводится вращением соответствующих винтов. Направление вращения и оказываемое при этом действие прописаны в инструкции.

Рекомендовано к прочтению: Устанавливаем раздвижную межкомнатную дверь

Регулируем доводчик по скорости и амплитуде закрытия

Стандартная модель имеет всего два регулировочных винта. Один из них отвечает за общую скорость движения дверного полотна, а второй за последний этап закрытия – полную доводку до финального положения. Дополнительная регулировка есть у доводчиков оснащенных дополнительными функциями. Как то, принудительное замедление, не позволяющее резко открыть дверь и фиксатор положения. Стопорный механизм может быть различных конструкций. Наиболее распространено устройство с остановкой возврата двери при открытии двери больше критического угла. Легким движением, возвращая полотно в зону действия основного механизма, реанимируется стандартный процесс. Не стоит забывать об отделке дверного проема после установки входной двери и доводчика.

Время от времени, под действием износа или вызванных изменениями влажностных или температурных факторов изменяется алгоритм движения. В этом случае бывает достаточно легкой подстройки регулировочных винтов. Ухода за самим механизмом не предусмотрено. До окончания срока службы, заявленного в документации, самостоятельных действий потребителя не требуется. Однако заботливые и рачительные хозяева многократно превышают гарантии производителя. Для увеличения срока работы можно раз в два-три года менять смазку и удалять грязь с механизма. Доводчики, установленные на внешней стороне входа и подвергающиеся агрессивному атмосферному воздействию, часто требуют сезонной регулировки.

Установка дверного доводчика своими руками

Устройствами, гарантирующими автоматическое закрывание двери и плавность ее движения являются доводчики. При их монтаже существенно снижается нагрузка на петли и предотвращается быстрый износ фурнитуры.

За счет притяжения доводчика дверь плотно примыкает к косяку, что очень важно при установке уличных конструкций. Чаще всего такие механизмы монтируются на входных дверях квартир, гаражей, подсобных помещений, а также в местах общественного пользования. При необходимости их можно устанавливать и на межкомнатные двери.

Типы доводчиков

Эти устройства могут различаться по способам действия, регулировки и т.д. Но самой распространенной классификацией является их подразделение по типу монтажа на:

• верхние. крепятся вверху дверной створки или коробки;
• напольные. монтируются в пол, чаще всего устанавливаются на стеклянные конструкции;
• скрытые. встраиваются внутрь полотна двери.

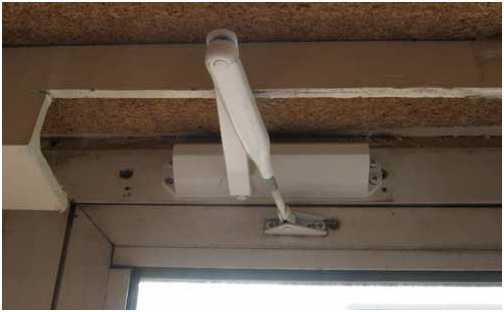

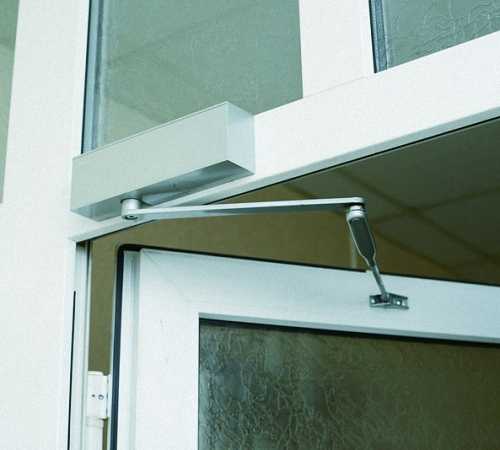

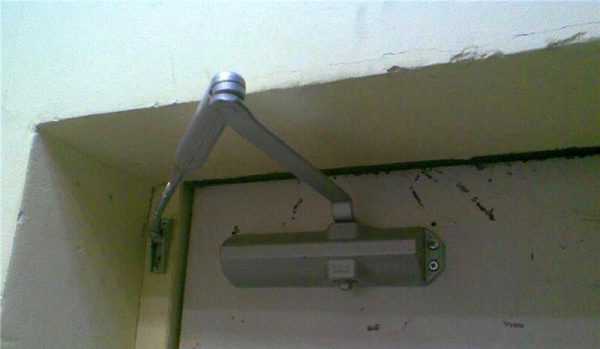

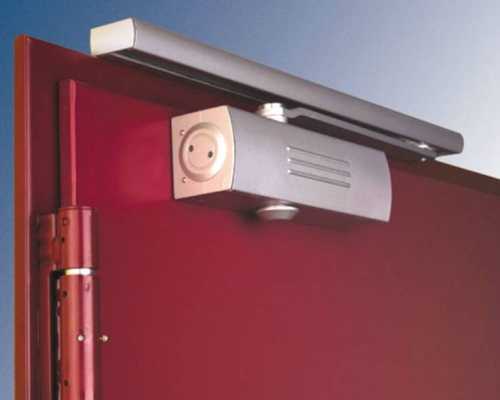

Установка вверху дверного полотна

Основными показателями для всех видов этих механизмов являются сила сжатия пружины, возможность удержания в открытом положении, скорость открывания-закрывания и задержка хода.

Принцип работы

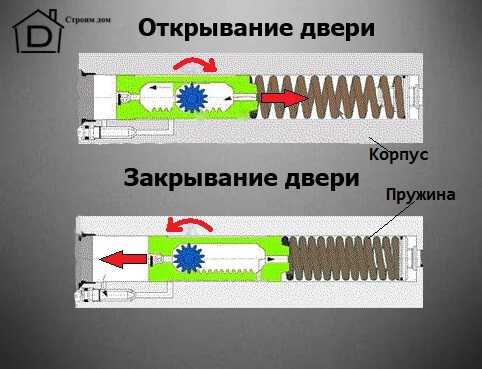

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Выбор доводчика

Чем массивней и тяжелее дверь, тем более высокими параметрами должен обладать доводчик. Подбор механизма производится по особой таблице в точном соответствии с шириной двери и ее массой. По европейскому стандарту изделия первого класса (EN1) монтируются на легкие двери шириной не более 0,75 м и весом до 20 кг. Доводчики седьмого класса соответственно устанавливаются на двери шириной 1,6 м и весом 160 кг.

Совет. Не следует покупать конструкции «с запасом» мощности, иначе при открывании придется прикладывать излишние усилия.

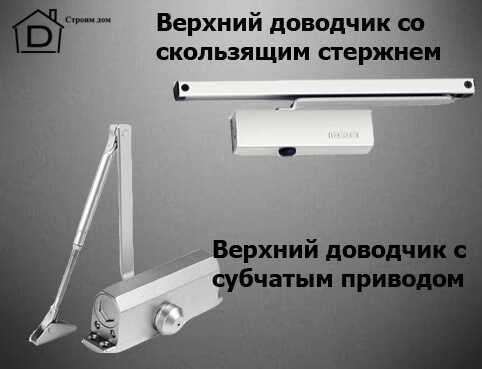

Виды верхних доводчиков

Для стандартных уличных и межкомнатных дверей рекомендуется использовать изделия 3-5 класса. Для входных дверей лучше подбирать доводчики, рассчитанные на широкий спектр температур. В таком случае масло, находящееся внутри поршня, не застынет на морозе.

Порядок установки

1. Технология монтажа всех типов доводчиков сходна. При открывании двери вовнутрь (на себя) их корпус должен располагаться в верхней части полотна. Если она открывается наружу (от себя) доводчик, напротив, устанавливается на косяке, а его рычаг закрепляется к полотну.

2. Для нормальной работы механизма главное – максимально точно определить его местоположение на двери и обеспечить его прочное прилегание к полотну. Для упрощения монтажа к каждому доводчику прикладывается монтажная схема (шаблон) с масштабом 1:1. Ее прикладывают точно к дверному полотну, а затем размечают места расположения отверстий для крепления.

3. Для установки механизма в металлическом стальном или алюминиевом профиле используют специальные стальные цилиндры с резьбой (бонки), которые не позволяют металлу деформироваться.

4. Доводчики на деревянные двери крепятся на достаточно длинные саморезы, которые будут обеспечивать максимальную надежность соединения. На пластиковых конструкциях используются винты, проходящие сквозь полотно насквозь и закрепляемые гайками или шайбами с обратной стороны.

Совет. Чтобы защитить механизм от пыли и влаги, на уличных дверях доводчики следует закреплять только внутри помещения.

Любой из таких механизмов будет работать корректно лишь в том случае, если дверь установлена правильно и не трется о пол, а петли позволяют ей двигаться без особых усилий. Установку напольных и скрытых механизмов лучше доверить специалистам: монтаж этих устройств более сложен и требует особых расчетов.

Регулировка доводчика

Дверь, снабженная таким механизмом, должна двигаться максимально плавно, без рывков. Скорость закрывания-открывания регулируется с помощью двух винтов, находящихся в корпусе. Чаще всего они прикрыты декоративной панелью, но могут располагаться и на торце корпуса на стороне, обращенной к петлям. Выкручивать винты полностью не рекомендуется.

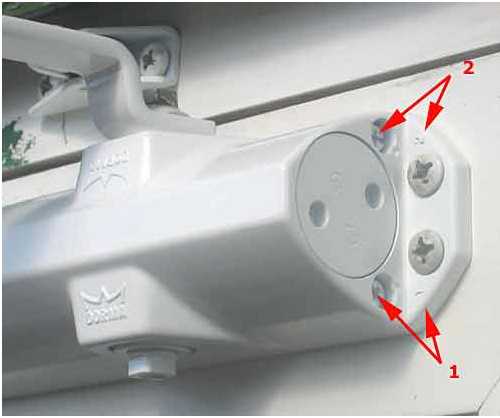

Схема расположения настроечных винтов доводчика

Мощность пружины изменить невозможно. Регулируется лишь скорость движения двери при открывании: при этом необходимо добиться, чтобы дверь и рычаг образовывали между собой угол, равный 90°. Если механизм дополнительно снабжен функцией фиксации двери. то производится также регулировка точки установки фиксации путем затягивания гайки на рычаге.

Регулировка скорости закрывания и дохлопа

Советы по эксплуатации

Чтобы увеличить срок службы этого механизма, следует придерживаться нескольких простых правил:
• так как в процессе эксплуатации винты могут ослабиться, а вязкость масла в корпусе измениться под действием колебания температур, для обеспечения бесперебойной работы регулировка этих механизмов должна проводиться в год не менее 2 раз ;
• все вращающиеся и трущиеся детали доводчика нуждаются в регулярной смазке ;
• во избежание преждевременной поломки не следует оставлять дверь открытой надолго ; исключение составляют механизмы, имеющие функцию фиксации.

При появлении подтеков масла или возникновении иных неустранимых дефектов доводчики снимаются и заменяются новыми.

Видео по теме: Установка доводчика двери

Как установить доводчик на пластиковую дверь самостоятельно

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

• карандаш, линейка;
• уровень;
• дрель, сверло;
• шуруповерт, отвертка;
• шестигранник.

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

1. Закрепляем шаблон.
2. Намечаем места для сверления.
3. Делаем отверстия под саморезы.

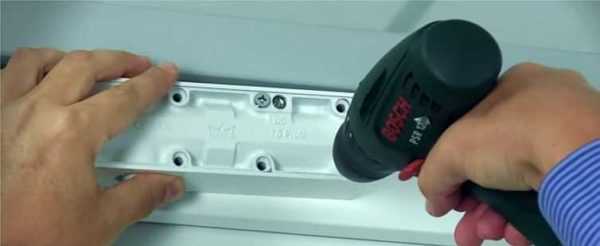

4. Закрепляем корпус.
5. Закрепляем рычаг.
6. Крепим его ответную часть.
7. Настраиваем и фиксируем длину ножки.
8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

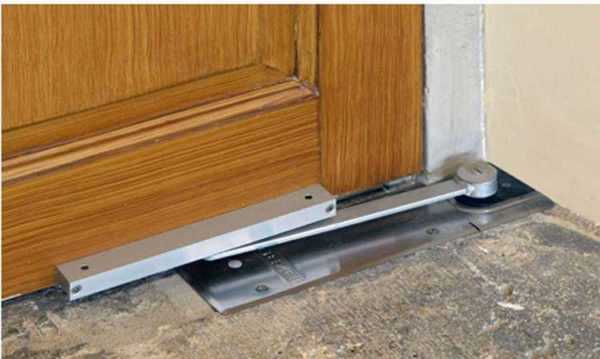

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Источники: http://abvmaster.ru/dveri/ustanavlivaem-dovodchik-na-metallicheskuyu-dver-svoimi-rukami.html, http://svoimi-rukamy.net/32-ustanovka-dovodchika-dveri.html, http://dveridoc.ru/montazh/ustanovka-dovodchikov-dverej-svoimi-rukami.html

remontonly.ru

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

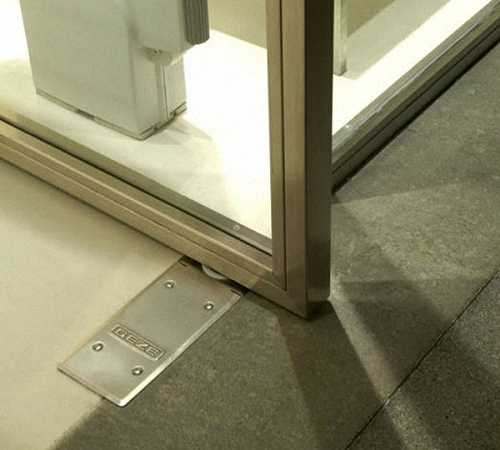

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

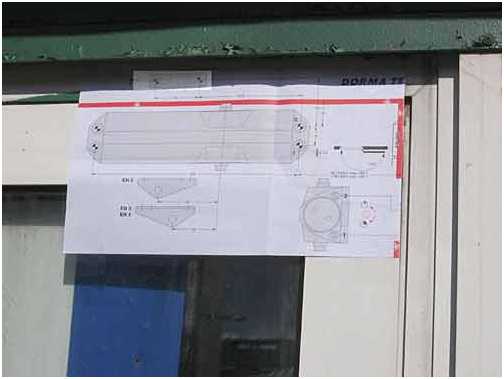

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

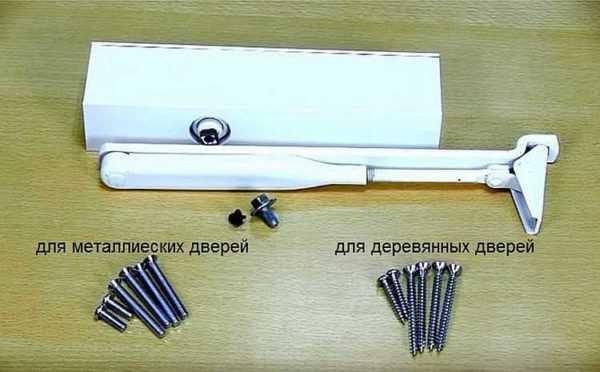

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

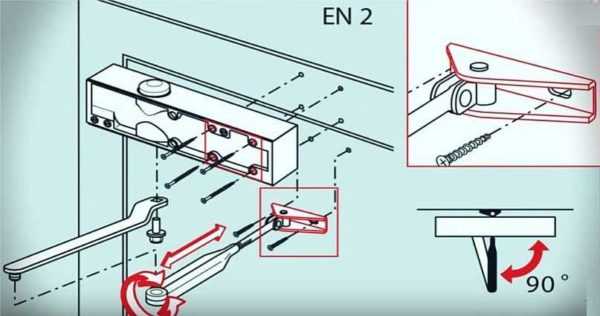

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

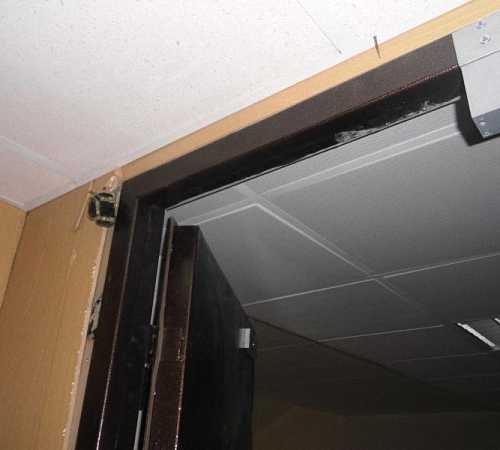

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

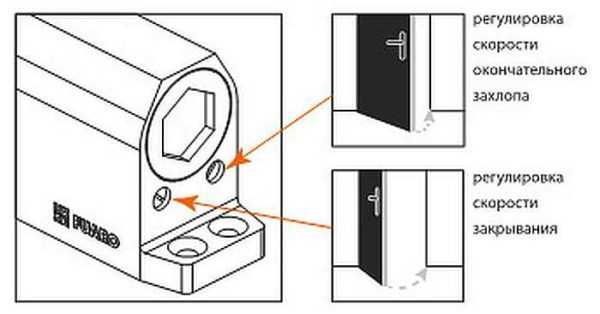

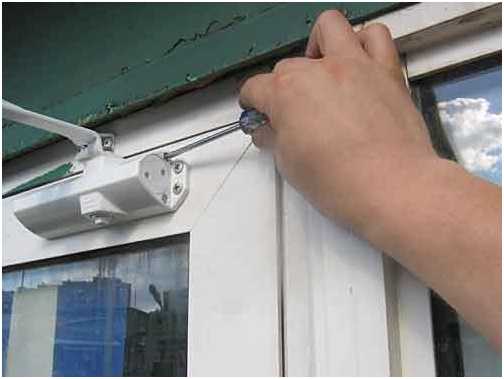

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

dekormyhome.ru

Установка дверного доводчика | Строительный портал

Дверные доводчики помогают без особых усилий закрыть дверь. Однако, неправильный их монтаж приводит к выходу из строя не только дверной фурнитуры, но и самой двери. О том, как правильно подобрать и установить доводчик для двери рассмотрим далее.

Оглавление:

1. Дверной доводчик: функциональные особенности и преимущества применения
2. Дверной доводчик: характеристики и разновидности
3. Установка дверного доводчика своими руками
4. Установка дверного доводчика и правила его эксплуатации
5. Особенности выполнения монтажа дверного доводчика

Дверной доводчик: функциональные особенности и преимущества применения

Использование дверных доводчиков для закрывания двери позволяет обеспечить мягкость и плавность в выполнении данного процесса. Данный элемент дверной фурнитуры получил широкое распространение прежде всего из-за того, что позволяет сохранить дверь в целостности и сохранности на протяжении многих лет ее эксплуатации.

Установка стандартных доводчиков, расположенных сверху позволяет контролировать доступ к жилищу, например в подъездах с использованием домофонной системы. Кроме того, использование доводчиков широко распространено в офисах, школах, больницах, в местах с высокой эксплуатационной нагрузкой на дверь.

Если необходимо установить доводчик на стеклянную дверь поворотного типа, то он монтируется в нижней ее части. Кроме того, недавно были разработаны доводчики скрытой установки, которые устанавливаются внутри дверного полотна и выполняют функцию плавного закрытия двери. Таким образов, внешний вид двери остается неизменным, и доводчик никто не сможет повредить.

Использования доводчиков для двери помогает уберечь тепло в помещении, особенно в холодное время года или летом, при работе кондиционера. Благодаря надежности конструкции современных моделей доводчиков, они обеспечивают надежное закрывание двери и отличаются доступной стоимостью. Однако, неправильно установленный доводчик способен не только в скором времени сломаться, но и приведет к поломке двери. Поэтому, вопросу монтажа дверных доводчиков следует уделить особое внимание.

Принцип действия дверных доводчиков основывается на прикладывании усилий для открывания двери, сжимании специальной пружины, которая в свою очередь, постепенно разжимаясь толкает дверь, закрывая ее.

Главное преимущество монтажа дверных доводчиков — обеспечение плавного закрывания двери. Каждая из моделей дверных доводчиков отличается наличием специальных настроек, с помощью которых регулируется их работа. Наличие специального гидравлического механизма внутри доводчика, позволяет обеспечить выполнение доводчиком, предназначенных ему функций.

Во внутренней части доводчика располагается механизм в виде поршня, находящегося в цилиндре и специальном масле, таким образом, в процессе его движения масло циркулирует по двум отсекам. Некоторые производители доводчиков заменяют масло на жидкость, устойчивую перед морозом.

В процессе изменения скорости движения масла получается отрегулировать скорость, с которой дверь будет автоматически закрываться. Таким образом, благодаря наличию простого механизма работы, стоимость доводчиков достаточно доступная, однако функционирование — остается на должном уровне.

Поэтому, выделим несколько функций дверных доводчиков:

• способность двухдиапазонной настройки двери, наличие ускорения при ее захлопывании;
• защита двери от ударов;
• способность фиксации двери открытой.

Дверной доводчик: характеристики и разновидности

В соотношении с местом расположения дверных доводчиков, они бывают:

1. Верхнего типа — самый популярный и часто устанавливаемый вариант. Рабочая часть доводчика располагается сверху двери. Данный вариант доводчика состоит из специальной системы рычагов, которые в совокупности с пружиной способны закрыть или зафиксировать дверь.

В соотношении с механизмом действия, доводчики бывают:

• с наличием зубастого привода — в данном устройстве шерстня напрямую связана с рычагом, которые обеспечивают работу всей системы, такие устройства характеризуются наличием зубчатого штифта или зубового поршня; благодаря наличию простой конструкции, доводчики обрели высокую популярность;
• доводчики с наличием скользящего стержня, в качестве оси у них выступает наличие кулачкового сердцеобразного вала, с помощью которого пружина и два поршня начинают действовать, два механизма — открывающего и закрывающего действия способны наделить доводчик громоздкостью, но в то же время надежностью, данный вариант доводчиков отличается меньшей популярностью, нежели зубчатые, хотя по техническим характеристикам их превосходят.

2. Напольный вариант доводчиков — отличное решения для любой двери. Они функциональны и практичны, кроме того, не портят внешний вид двери. Данный вариант доводчиков встречается в больших гипермаркетах, магазинах, больницах и других местах общественного назначения. По сравнению с верхними доводчиками, данный вид устройств не имеют рычагов, которые двигают дверь, фиксация двери осуществляется на осевом элементе. Таким образом, доводчик данного типа, способен закрыть дверь, общий вес которой составляет более 250 кг.

3. Скрытый тип доводчиков — устанавливаются в двери, которая требует привлекательного внешнего вида. Скрытые доводчики бывают:

• с наличием скользящих стержней — по принципу работы схожи с верхними доводчиками такого же типа, однако, отличаются меньшими размерами и прячутся в дверной коробке и полотне;
• доводчики петли — самые миниатюрные приборы, они прячутся в дверных петлях, не нуждаются в врезании доводчика в дверь, а потому очень быстро устанавливаются, отличаются определенными недостатками, а именно, не подходят для массивных дверей, отличаются небольшим рабочим ресурсом, подходят не ко всем дверным полотнам.

Кроме того, доводчики классифицируют по отношению к размеру и весу двери, которые они способны закрыть. То есть, если вес двери составляет до 50 кг, то потребуется более простой доводчик, чем для работы двери весом около 100 кг.

Выделяют семь основных классов доводчиков, каждый из которых способен работать на двери весом: 20, 40, 60, 80, 100, 120, 160 кг. Кроме того, для каждого из классов существует величина полотна, которая является главным ориентиром, при выборе того или иного типа доводчика: 75, 85, 95, 110, 125, 140, 160 см.

Не рекомендуем брать доводчик для сорока килограммовой двери, на дверь весом в 20 кг. Так как, при открывании такой двери нужно будет сильно напрячься.

Установка дверного доводчика своими руками

Монтаж дверных доводчиков достаточно сложная процедура, которая требует внимательного и серьезного подхода к ее проведению. Если опустить ошибки в процессе ее выполнения, то срок эксплуатации доводчика значительно снизится. При неправильном выполнении работ существует риск повреждения дверных навесов, деформации дверного полотна.

Учтите, что монтаж напольного и скрытого доводчика лучше доверить профессионалам, так как эта процедура нуждается в определенных навыках работы с дверью. Чтобы установить напольный доводчик следует рассчитать ось вращения двери и место ее закрывания. Монтаж скрытого доводчика предполагает разметку места его врезания на дверном полотне, монтаж углубления, в котором он будет зафиксирован.

Чтобы установить доводчик на петли, следует в точности до одного градуса определить угол, под которым будет наклоняться дверь. Так как верхние доводчики отличаются самой большей популярностью, предлагаем рассмотреть инструкцию по их установке. Схема установки дверного доводчика верхнего типа, выглядит таким образом:

1. Прежде всего следует определить тип двери, способ ее открывания. Доводчик верхнего типа подходит для любых дверей. Например, для левосторонней двери, открывания которой производится во внутрь помещения, предполагает установку доводчика на дверном полотне.

2. Перед началом монтажных работ, рекомендуем ознакомиться с инструкцией от производителя, как правило, каждый из доводчиков ее имеет.

3. Далее определяется тип открывания двери, схема монтажа доводчика прикладывается к полотну для того, чтобы понять каким образом следует его крепить на поверхности дверей.

4. Уделите особое внимание крепежам, так как на них приходится достаточно большая нагрузка. Каждый раз, в процессе открывания двери, крепеж поддается давлению. Поэтому, при наличии в комплектации к доводчику слабых крепежей, следует их заменить более прочными.

5. Если планируется монтаж доводчиков на пластиковой двери, то рекомендуем воспользоваться винтами, а не саморезами. Кроме того, на конце винта фиксируется гайка и шайба. Таким образом, доводчик будет служить дольше, из-за того, что крепления будет надежным.

6. После выполнения монтажа доводчика, следует процесс регулировки дверного доводчика, который состоит в настройке винтов, чаще всего двух. Один вид способствует настройке скорости, с помощью которой закрывается дверь, а второй — момента, на которой дверь начинает закрываться. Отвертка, которой вкручиваются винты, позволяет отрегулировать данные показатели. При наличии в доводчике функции, позволяющей фиксировать дверь в определенном направлении, данный параметр также следует отрегулировать.

Установка дверного доводчика и правила его эксплуатации

После выполнения монтажа дверных доводчиков, они нуждаются в периодическом уходе, который значительно увеличит срок их службы. При наличии препятствий, которые не позволяют открыть дверь, они сначала удаляются, а затем используется доводчик. Не рекомендуется на протяжении длительного периода времени оставлять дверь, на которой располагается доводчик открытой, так как это способствует выходу из строя пружинного механизма.

Доводчик, устанавливаемый на входной двери, нуждается в периодической регулировке, минимум два раза в 12 месяцев. Так как в зимнее и летнее время года, изменяется вязкость жидкости, в которой находится поршень, поэтому регулировку рекомендуется проводить в осенне-весенний период.

При наличии на поверхности доводчика подтеков масла, не выполнение им предназначенных функций — следует заменить устройство, так как в большинстве случаев, дверной доводчик после поломки не поддается ремонту.

Особенности выполнения монтажа дверного доводчика

Для того, чтобы установить корпус доводчика потребуется наличие:

• трех пластин монтажного, углового и подвесного типа;
• фиксационных пластин.

Чтобы монтировать скользящий канал необходимо подготовить:

• пластину углового типа;
• пластину монтажного типа.

После покупки стандартного доводчика двери в его составе присутствуют:

• механизм доводчика;
• крепежи;
• рычаги;
• схема монтажа.

Кроме того, в схеме по установке доводчиков, чаще всего присутствует его эскиз в оригинальном масштабе, таким образом, у человека, выполняющего монтажные работы появляется возможность примерки доводчика на дверь и определить места, по которым нужно просверлить отверстия под крепежи.

Чтобы осуществить монтаж дверных доводчиков для дверей, выполните ряд действий:

1. Выберите оптимальное значение угла, под которым будет открываться дверь. Согласно схеме, воспользуйтесь разметкой, согласно которой будет проделываться четыре или два отверстия под монтаж механизма.

2. Проделайте отверстия под монтаж доводчика. Используя шурупы, зафиксируйте доводчик на двери.

3. Используя крепежный винт, зафиксируйте рычаг на квадратной оси доводчика.

4. Обеспечьте тщательную фиксацию корпуса механизма. Учтите, что расположение гайки, отвечающей за настройки пружинного механизма должна быть противоположным дверным петлям.

5. Рычаг, отвечающий за открывание и закрывание двери следует отрегулировать таким образом, чтобы он был перпендикулярен к дверному коробу и в то же время соединялся с рычагом основного назначения.

6. Закройте поверхность доводчика малым декоративным колпаком. Произведите регулировку параметров доводчика.

Правильно настроенные дверные доводчики служат их владельцам дольше, и в то же время обеспечивают плавное и равномерное закрытие двери. Хотя случаются ситуации, когда в процессе эксплуатации дверного доводчика возникают сложности, требующие его регулировки:

• если дверь открывается слишком быстро или медленно, то рекомендуется произвести регулировку клапана, отвечающего за открытие двери;

• второй клапан на доводчике способен увеличить или уменьшить скорость, с которой захлопывается дверь;
• регулирующие гайки способны корректировать силу с которой натягивается пружина, а соответственно и угол, под которым закрывается дверь;
• затягивание фиксатора позволяет удержать дверь открытой, чтобы снять фиксацию, следует произвести закрытие двери.

Для регулировки доводчика следует повернуть определенный винты против или за часовой стрелкой.

Совет: Для нормальной работы доводчика не подпирайте дверь любыми тяжелыми предметами, препятствующими их запиранию и не вешайте на них тяжелые предметы.

strport.ru

Установка дверного доводчика

Установка дверного доводчика

Выбираем и устанавливаем дверной доводчик

На написание этой статьи меня сподвигли почти личные мотивы.
На моем подъезде, в месте с домофоном, был установлен китайский доводчик, который отважно отработал один год.
Дверь-то он доводил, но придерживать отказывался — хлопала, как в бункере, приводя в радостное состояние жильцов первого этажа. Регулироваться он отказался.
Следующий доводчик был лучше качеством, но не соответствовал двери. Если не подтолкнуть, то закрыть ее у доводчика сил не хватало.

К сожалению это говорит о том, что даже при установке доводчика силами производителя двери, не гарантируется корректная и долговечная работа этого устройства.
Достаточно часто доводчики приобретаются и устанавливаются не квалифицированными мастерами, а самими же пользователями, что так же способствует вышеописанным проблемам.
А инструкции по установке почему-то читать не принято.

Примечание: в данной статье буду рассматривать только недорогие доводчики, так как именно такие и стоят на большинстве дверей.
Для примера буду приводить доводчик Dorma TS-68, опять же, как один из самых массовых.

И так…

Как нельзя выбирать доводчик.

«Мне нужен такой не большой доводчик — у меня дверь легко ходит».
Эту фразу произносит каждый второй покупатель.
Но легкость открывания-закрывания двери подразумевается.
Если присутствуют затирания полотна двери о коробку, тугой ход петель, то эти неисправности нужно устранить.
Выбор доводчика с бОльшим усилием закрывания, как правило, не решит проблемы.
К тому же неисправность может прогрессировать.
И выбор доводчика, исходя из его физических размеров и цены, в корне неправильный.

А как правильно? Читаем дальше.

Принцип работы и функции доводчика.

Усилие пружины  доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага.

Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15°  и  15-0°.
Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины.
При любой скорости закрывания, мощность пружины не меняется.

Окончательный захлоп (прихлоп) — это ускорение движения двери непосредственно перед закрытием, для преодоления сопротивления воздуха, резиновых уплотнителей или защелки замка.
Регулируется с помощью винтового клапана и/или регулировкой рычага.

У большинства доводчиков принцип действия одинаковый.
При открывании двери, через систему складного рычага усилие передается на зубчатое колесо, и через зубчатую рейку, приводит в поступательное движение поршень. Поршень сжимает пружину, в которой накапливается энергия для последующего закрытия двери.
Тело доводчика заполнено маслом. При сжатии пружины, масло перетекает через отверстие в поршне в противоположном направлении.
Когда дверь закрывается, то масло возвращается по возвратным каналам.
Каналы снабжены клапанами, при помощи которых можно регулировать скорость перетекания масла, и соответственно, скорость закрывания двери.

Выбираем дверной доводчик.

Основные параметры, по которым выбирают доводчик — это вес полотна двери и ее ширина.
Ниже приведена таблица, в которой, согласно стандарта EN1154, приведены максимальная масса и ширина дверного полотна для каждого размера доводчика.

Все величины приводятся исходя из стандартных условий установки.
Если высота двери более 2,5 м, есть условия сильного ветра и пр., следует выбрать доводчик бОльшего размера.
Если размер и масса двери близки к двум размерам доводчика, следует выбрать доводчик большей мощности.



Размер доводчика (например EN4), указанный на коробке, обозначает предельные значения его работы.
Но, как правило, он может работать и с более легкими дверями.
Например, доводчик Dorma TS-68 EN4, может принимать значения EN2,EN3 и EN4, которые зависят от положения доводчика на двери и способа установки лапки рычага. Т.е. он может быть установлен, как на деревянную дверь, так и легкую металлическую.
При выборе доводчика используют наибольший параметр. Например: масса двери 30 кг (EN2) и ширина 900 мм (EN3). В данном случае выбираем доводчик EN3.

Варианты установки дверного доводчика.

Что имеем в комплекте: сам доводчик, рычаг, крепеж, монтажную схему.

В зависимости от необходимого усилия пружины (EN1…EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.



ВНИМАНИЕ! Не используйте доводчик, как ограничитель открывания двери!
Для ограничения хода двери используйте дверные упоры.

Сам корпус доводчика может располагаться как на двери, так и на коробке. А так же на внешней или внутренней стороне двери.

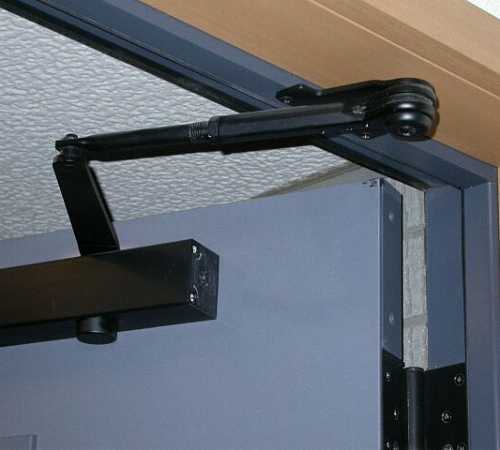

Ниже на фото показана установка на коробку, изнутри помещения. Дверь открывается наружу.
Пример установки снаружи двери — далее.



Помните: не все доводчики рассчитаны на зимние условия эксплуатации.
Есть сомнения, тогда устанавливайте с внутренней стороны двери.

Инструкция по установке дверного доводчика.

В моем случае есть алюминиевая дверь со стеклом. Ориентировочный вес 50 кг и ширина 850 мм.
Выбираем схему установки для EN3, к тому же меня устраивает возможность открыть дверь на 180 градусов.
У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку.
На монтажной схеме красными линиями обозначено: горизонтальной – верхний край двери, вертикальными – петлевой край двери.
Складываем схему по линии для выбранного способа установки.

Кусочками скотча крепим на дверь.



Керном отмечаем будущие отверстия.



Сверлим отверстия для корпуса доводчика и для лапки рычага.



Крепим корпус доводчика.
По монтажной схеме правильно соорентируйте доводчик.
Dorma TS68 располагается торцом с регулировочными винтами в сторону петель.



Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Помним, что лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4.

Крепим вторую половину рычага к доводчику.



Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение.
Вращая половинки, можем регулировать длину этой части рычага.

Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.

1. На фото ниже, показана установка рычага для дверей БЕЗ защелки.
Регулируемая половинка устанавливается под углом примерно в 90 градусов к плоскости двери.
Должно получиться так, что дверь доводиться до своего штатного положения и все. И теперь докручиваем половинки еще на пару оборотов, сокращая длину рычага, для легкого прижима.
Защелкиваем половинки рычага.

2. На фото ниже показана установка рычага для дверей с защелкой.
В данном случае устанавливаем нерегулируемую часть рычага под углом в 90 градусов к плоскости двери.

Регулировка скорости закрывания доводчика и прихлопа.
На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.

В нашем случае винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов.
Начинаем с диапазона 15-180 градусов.
Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем.
Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери.

Винтом «2» регулируем прихлоп до уверенного срабатывания защелки двери.

Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.

Обслуживание доводчика.

Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага.
Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур.
Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.

Неправильное использование дверного доводчика.

Неправильное использование, подразумевает не использование доводчика согласно предписаний производителя и состоит в следующем:
•   Если есть препятствие, мешающее нормальному передвижению двери. Например, подпирание дверного полотна камнями, деревянными клиньями, затирание полотна об пол и т.д.
•   Если осуществлен не надлежащий монтаж и/или регулировка.
•   Если сверх предписанных свойств правильного функционирования, ожидается чрезмерное высокое или низкое давление на дверь.
•   Если доводчик используется в отличных, чем закрывание двери, целях.
•   Если избранный размер доводчика не совпадает с рекомендацией производителя.

Ну и не забывайте, что доводчики надо периодически менять.
Если из доводчика стало подтекать масло, перестал придерживать дверь и регулировка не спасает, то его следует заменить!
Иначе пользоваться им становится не безопасно.

Рекомендую доводчики таких производителей, как:
DORMA (Германия)
GEZE (Германия)
ABLOY (Финляндия)
CISA (Италия)

Статья с форума dverizamki.org.

xn--e1agggfafnw.com.ua

Установка доводчика двери (в тч металлической) своими руками + видео

Добавил(а): Елена Шихова 21 ноября

Человек постоянно заботится о том, чтобы сделать своё жилище более комфортным, тёплым, чистым и безопасным. И один из способов достичь этого — установить дверной доводчик. В последнее десятилетие доводчики в России становятся всё более популярными — их можно увидеть уже буквально в любом учреждении или жилом доме. Для установки этого полезного механизма можно вызвать специального мастера, а можно установить и самостоятельно, предварительно вооружившись некоторыми знаниями о базовых требованиях и условиях для выполнения монтажа. Наша статья поможет вам в этом.

Для чего они нужны?

Установка дверного доводчика преследует несколько целей, поэтому вполне можно назвать данный механизм универсальным. Дверь, на которую установили доводчик, закрывается плавно и тихо. При наличии доводчика исключены резкие дёрганья и хлопанья дверью, что помогает сохранить в целости как саму дверь, так и дверные откосы. Дверная фурнитура с доводчиком (петли, элементы уплотнения и т. д.) изнашивается гораздо медленнее. Эти устройства прочно вошли в нашу жизнь и сделались неотъемлемой частью современного подъезда или административно-офисных зданий. Доводчик монтируется на входные внешние двери, на тонкие межкомнатные, а также на двери повышенной тяжести, имеющие особое назначение. Обеспечивая плотное и аккуратное закрывание дверной конструкции, доводчик способствует сохранению тёплого воздуха в зимние месяцы и прохлады от кондиционера в летнюю жару. Кроме того, он уменьшает проникновение в помещение уличных шумов и раздражающих звуков.

Разнообразие моделей доводчиков

«Предки» современных доводчиков существовали ещё в античности: люди закрывали двери при помощи висящего на верёвке камня. В 19 столетии изобрели конструкцию, позволявшую открывать двери как в одну, так и в противоположную сторону, а закрывать её посредством натяжения пружины. Также пружины стояли едва ли не на каждой двери времён СССР.

Типы доводчиков

Верхние

При слове «дверной доводчик» обычно в сознании рисуется именно эта их разновидность. Состоит он из рабочего корпуса, который размещается в верхней части двери, а также нескольких рычагов, чьей задачей является передавать усилие пружине.

Доводчик верхнего типа

Верхние доводчики имеют различное устройство механизма, передающего усилие на пружину. Выделяют:

• имеющие зубчатый привод. Механизм состоит из шестерни, которая заставляет двигаться зубцовый поршень или штифт, имеющий зубцы и пружину; одновременно эта шестерня связана и с рычагом. Данная конструкция проста и надёжна в работе, что обеспечивает ей наибольшую популярность на данный момент;
• имеющие скользящий стержень. Состоят из оси, имеющей облик сердцеобразного кулачкового вала, приводящего пружину в движение, а также тормозящего и открывающего поршней. Данная конструкция является достаточно компактной и более надёжной, нежели устройства с зубчатыми приводами, но в настоящее время ещё не имеют широкой популярности.

Монтаж верхнего доводчика (видео)

Напольные

Удобны, практичны, почти незаметны. Идеально подходят для тех ситуаций, когда дизайн дверей имеет особенно важное значение. Наиболее часто применимы в торгово-развлекательных центрах и других помещениях с очень плотной проходимостью. Именно у напольных доводчиков была взята идея для создания верхних устройств со скользящим стержнем.

Напольный доводчик

Однако напольный в отличие от верхнего не имеет рычага, который приводил бы в действие ось; вместо этого дверь устанавливается прямо на самой оси. Доводчики с подобной конструкцией могут применяться, если общая масса дверей не превышает 300 кг.

Монтаж напольного доводчика (видео)

Скрытые

Применяются в тех случаях, когда наличие доводчика нужно сделать максимально незаметным, но использовать напольные по той или иной причине не представляется возможным. Скрытые устройства могут быть разделены на два вида:

• со скользящим стержнем. Фактически это почти такие же механизмы, как и всем привычные верхние доводчики, но имеющие более компактные размеры. Вся конструкция практически полностью находится в дверном полотне либо внутри дверной коробки;

Доводчик скрытого типа со скользящим срержнем

• петля. Это наиболее миниатюрный и незаметный доводчик из всех существующих. Весь механизм полностью скрывается в корпусе самой петли. Такие доводчики очень практичны и довольно перспективны, поскольку для их установки не нужно дополнительно сверлить ни двери, ни дверные коробки с откосами. Требуется сделать только те отверстия для шурупов, в которые будут установлены сами петли, так что дверному полотну наносятся минимальные повреждения. Однако им свойственны и определённые недостатки. Петли-доводчики не предназначены для монтажа на очень массивные двери; из-за своей миниатюрности не могут похвастаться большим рабочим ресурсом. Кроме того, если решено устанавливать петли, то следует очень тщательно отнестись к установке дверного полотна, с точностью выверив все мельчайшие нюансы.

Доводчик скрытого типа — петля

Важные моменты, которые необходимо учитывать при выборе

• Ширина и масса дверного полотна. Чем более тяжёлая и массивная дверь, тем большей мощностью должен обладать доводчик. В некоторых случаях требуется установка двух механизмов. Чтобы правильно определить класс прибора, проконсультируйтесь у продавца или воспользуйтесь таблицей с указанием класса механизма, а также ширины и массы двери.

Таблица определения класса дверных доводчиков

• Механизм регулировки. Особое внимание следует обратить на силу и скорость закрытия двери. В комплект доводчика должно входить тормозное устройство.
• К какому виду относится тягловый механизм. Они бывают стандартного типа с наличием скользящей тяги либо оснащённые фиксатором, удерживающим дверь в открытом положении.
• Место на двери, куда крепится устройство (верхний, скрытый, петля или доводчик напольного типа).

Обязательно учитывайте разницу в температурах, которым неизбежно будет подвергаться любой доводчик, если только его не установят на внутренние двери в помещении. Существуют специализированные дверные доводчики, имеющие в качестве дополнения электрогидравлические и электромагнитные элементы. Такие механизмы должны иметь сертификаты, соответствующие их качеству.

Если речь идёт о доводчике, приобретаемом для внешних дверей, контактирующих с улицей, следует также обращать внимание, имеет ли устройство защитные меры против несанкционированного проникновения в здание и вандализма. У таких доводчиков должен быть предохранительный клапан, а корпус изделия – выполнен из антиударного материала.

Заботясь о гармоничном облике здания, имеет смысл подобрать доводчик в соответствии с желаемым дизайном и цветом. Современные устройства имеют широкий спектр цветовой гаммы.

Нюансы и особенности установки доводчиков на разные типы дверей

Установка доводчика на разные типы дверей в целом происходит по одной и той же схеме: многие требования являются одинаковыми для всех видов дверных полотен. Например, перед монтажом доводчика нужно убедиться, что все предшествующие работы, связанные с отделкой или ремонтом дверного блока, завершены. Дверь должна быть чистой, не иметь повреждений, загрязнений, способных помешать правильной установке данного прибора; также сама дверь должна быть установлена ровно, без перекосов, полотно должно входить точно в коробку. После этого можно устанавливать доводчик.

Чтобы установить доводчик своими руками правильно, нужно подробно прочитать инструкцию и все имеющиеся там схемы установки данного механизма. Многие модели доводчиков имеют приложенный шаблон монтажа в настоящую величину. На этот шаблон и стоит ориентироваться, устанавливая прибор на дверь.

Монтаж доводчика на железную, деревянную, пластиковую двери выполняется следующим образом:

• Шаблон, найденный в инструкции, прикладывается к внутренней стороне двери наверху и закрепляется скотчем;
• Далее, в соответствии с расположением меток на шаблоне намечают места будущих отверстий для креплений на двери, затем, высверливают точно по разметке. Можно также просверлить отверстия непосредственно сквозь шаблон, не прибегая к предварительной разметке;
• После этого корпус доводчика крепится на дверном полотне. При этом клапаны, регулирующие скорость, должны быть обращены по направлению к петлям;
• Рычажный механизм разбирается на две части. Одна часть (боковая «лапка») присоединяется к уже установленному на дверь корпусу доводчика;
• Другая же часть рычага (основная) крепится винтом с шайбой к оставшейся части механизма;
• Боковая «лапка» ставится перпендикулярно двери, после чего соединяется с основным рычагом;
• Далее, настраивается упругость, угол открытия и скорость открывания-закрывания (если прибор оснащён данной опцией) посредством особого ключа-шестигранника;
• Дверь готова к эксплуатации.

Если решено устанавливать доводчик на металлическую дверь, нужно выбирать более мощные модели, чтобы для них не составляло труда выдерживать её массу. Нередко такой механизм оснащён стопорной системой, позволяющей фиксировать дверь в открытом виде. Как правило, такие устройства наиболее востребованы для установки на подъезды жилых домов или наружные двери различных предприятий и учреждений. Доводчик может иметь несколько разных стопорных положений, а также фиксирующая система может регулироваться вручную.

Установка доводчика на металлическую дверь

Выбирая доводчик с мощной пружиной, помните, что чем пружина мощнее, тем больших усилий потребуется при открывании двери, но в то же время закрываться она будет легче.

Установка доводчиков на деревянную и пластиковую двери в целом мало отличается от манипуляций, проводимых с железной дверью. Однако, безусловно, дерево и пластик легче подвергаются сверлению, нежели металл, так что в этом плане установка пройдёт быстрее и потребует меньше сил. Кроме того, двери из древесины и пластика имеют меньший вес, поэтому для них не нужен прибор с очень мощной пружиной. Можно обойтись доводчиком средней мощности.

Установка на деревянную дверь

Подбирая модель доводчика, надо иметь в виду, что на пластиковой двери будут органично и естественно смотреться устройства в пластиковом корпусе, в то время как металлической двери идеально подойдут приборы в корпусе из металла. Для деревянной можно использовать как те, так и другие, так что здесь стоит ориентироваться на цветовую гамму, размеры устройства по отношению к дверному полотну, общий вид помещения и т. д.

Установка на пластиковую дверь

Если дверь полностью стеклянная, то наилучшим (а часто и единственным) вариантом доводчика будет напольный. Такой тип устройства избавляет от необходимости высверливать отверстия в стеклянном полотне двери, что исключает возможные повреждения. Напольный доводчик гармонично впишется в интерьер помещения и будет соответствовать дизайну двери. Согласитесь, достаточно нелепо выглядит, когда на прозрачную, кажущуюся лёгкой и воздушной дверь водружается нечто металлическое и громоздкое.

Установка доводчика на стеклянную дверь

Идеальный вариант для установки на межкомнатные двери либо двери внутри рабочих кабинетов в организациях – это скрытые доводчики в виде петли. Также межкомнатные и межкабинетные двери, как правило, лёгкие, поскольку нет смысла ставить на их место нечто более массивное, и доводчик-петля отлично справляется со своими функциями.

Если предполагается установить доводчик с уличной стороны здания, следует выбирать из термо- и морозоустойчивых моделей.

Устанавливая любой вид доводчика на какую-либо дверь, необходимо строго соблюдать все рекомендации производителя, указанные в инструкции. Самодеятельность здесь неуместна.

После того как доводчик установлен, дверь требует особого обращения. Так, например, запрещается применять дополнительные усилия, стремясь закрыть такую дверь быстрее, чем это делает доводчик. Её нельзя подпирать чем-либо, создавать препятствия для её естественного открывания и закрывания, удерживать в открытом положении. Открывается дверь с доводчиком плавно, резкие движения могут повредить механизм. Также нужно объяснить детям, что эта дверь не предназначена для того, чтобы на ней висеть или кататься.

Настройка и регулировка

Во избежание вероятных поломок доводчик время от времени нуждается в регулировке. Чаще всего регулировочные работы заключаются в том, что мастер меняет скорость движения дверного полотна. В случае если дверь открывается очень медленно, необходимо отрегулировать механизм, произведя сжатие пружины, задействовав для этого особую фиксирующую гайку. Контролировать быстроту закрывания двери возможно, поворачивая головку первого клапана по ходу часовой стрелки или же в противоположную сторону, при этом количество оборотов в одну и другую стороны не должно превышать двух. Однако конструкция доводчика имеет и другой клапан, назначение которого – способствовать плотному смыканию дверного полотна с дверной коробкой в ситуации, когда дверь прилегает недостаточно. Эта функция называется «дохлоп». Существуют и доводчики с третьим клапаном, которые в состоянии регулировать ход дверной конструкции при угле 80 или 90°. Устройства, оснащённые тремя клапанами, имеют более высокую цену.

Иногда возникают ситуации, когда надо задержать дверь в открытом виде. В этом случае нужно прибегнуть к более тугому затягиванию фиксатора, отвечающего за данную функцию. Данную манипуляцию следует выполнять, открыв дверь на угол около 90 –100°. Если же требуется отрыть дверь на длительное время (к примеру, нужно заносить или выносить много вещей при переезде, в том числе и громоздкой мебели), следует прибегнуть к опции «Холд-опен» (hold-open). Холд-опен представляет собой особый рычаг, способный зафиксировать дверь в открытом состоянии на нужное время. Для этого надо открыть дверное полотно на 90–95 градусов и завинтить фиксирующий механизм. Теперь дверь закроется как обычно. А если дверь открыть на угол, превышающий 90 градусов, она автоматически останется в таком положении. Для отмены режима холд-опен нужно просто потянуть дверь на себя, и она закроется.

Однако надо сказать, что этой нужной функцией оснащены не все модели, поэтому при покупке имейте это в виду.

На продолжительность «жизни» доводчика влияет такой фактор, как вязкость масла. Степень вязкости масла в устройствах, расположенных на внешних дверях, в свою очередь, зависит от температуры окружающей среды. Поэтому регулировать такие доводчики необходимо дважды в год – отдельно на зиму и на лето. Кроме этого, обязательной частью ухода за прибором является своевременная смазка всех трущихся и вращающихся элементов. Доводчик, детали которого вовремя не обрабатываются маслом, прослужит недолго. Если же механизм пришёл в неисправность, ремонту он не подлежит. Помочь может только замена. Указывают на поломку такие признаки, как масляные подтёки и исчезновение способности удерживать дверь, а регулировка никак не влияет на улучшение рабочих функций.

Итак, установить доводчик на дверь, не прибегая к помощи специалиста, каждый вполне сможет самостоятельно. Но для этого следует внимательным образом изучить инструкцию и не полагаться на привычное «Сделаю по-своему, авось лучше будет». Помните, что при неправильной установке или эксплуатации даже очень качественный доводчик долго не протянет и не сможет эффективно предохранять дверь от повреждений. Если же данное устройство установлено грамотно и с вниманием ко всем деталям – многолетняя и надёжная защита от дверных хлопаний, сквозняков, неприятных скрипов вам обеспечена.

Моё имя — Елена. Увлечения — музыка, литература, посещение концертов, танцы, фотография/фотошоп, учусь монтировать видео, страноведение, история Европы и Северной Америки, история католичества, велосипед, написание разных историй, иногда рассказов и стихов, иногда лепка из пластилина и полимерной глины. Оцените статью: Поделитесь с друзьями!

prorab.guru

как правильно, варианты, регулировка, схемы

Важно правильно не только установить дверь, необходимо подобрать дополнительные аксессуары. Одним из таких элементов является доводчик, который обеспечивает плавное закрытие двери, отсутствие рывка и резкого хлопка, что далеко не редкость при использовании обычной пружины.

Схемы установки дверного доводчика.

Установка дверного доводчика может осуществляться различными методами, подбор конструкции зависит от удобства использования и монтажа. Перед тем как покупать дверной механизм, необходимо ознакомиться с модельным рядом.

Модели доводчиков

Инструкция по установке дверного доводчика на косяк двери.

При установке дверных доводчиков необходимо учесть, какой именно тип механизма удобнее для работы:

1. Пружинный механизм не дает створке разогнаться, скорость получается небольшая, дверь закрывается плавно. Это обеспечивает комфорт использования, бесшумность, безопасность эксплуатации. Во время работы срабатывает амортизатор, поршень перегоняет масло из одной емкости в другую.
2. Система с шестерней имеет иной принцип работы. Осуществляется поступательное движение поршня. Доводчик обеспечивает плавное закрывание, скорость легко регулировать.
3. Кулачковый механизм имеет специальную сердцевидную кулачковую вставку, которая гарантирует прочное закрытие двери при плавном движении. Такие устройства выпускаются напольного, верхнего, врезного типа. Они удобны, просты в установке, совершенно не портят внешний вид дверного полотна.
4. Напольные механизмы выдерживают вес входных дверей до 300 кг. Монтаж производится так, чтобы доводчик выступал сразу и опорой. Это продлевает срок службы петель, замка, ручки.
5. Рамные модели схожи с напольными, функции они выполняют опорные. Монтаж почти ничем не отличается, является предельно простым.
6. Верхние доводчики монтируются на верхней части полотна или дверной коробки, этот тип наиболее используемый сегодня.
7. Врезные доводчики монтируются скрытно, механизм у них кулачковый.

При выборе механизма доводчика необходимо сразу определиться, для какой именно двери он будет использоваться, есть ли особые требования к монтажу, использованию, регулировке. Только в этом случае можно быть уверенным в правильном монтаже, длительной эксплуатации, отсутствии проблем с устройством. Во время установки надо ознакомиться с инструкцией, она всегда прилагается производителем. Указывается конструкция устройства, особенности и порядок монтажа, регулировки механизма.

Варианты установки

Установка доводчика верхнего расположения на двери.

Монтаж дверного доводчика своими руками осуществляется различными методами. Например, если механизм имеет скользящий канал или рычаг, то его можно ставить с наружной стороны дверного полотна. Здесь есть и свои особенности. Например, на наружной стороне механизм подвергается негативным воздействиям. Для межкомнатных дверей это не так важно. Почему именно так? В корпусе механизма для обеспечения плавности хода имеется резервуар с машинным маслом. Оно перетекает из одного отсека в другой, обеспечивая работу доводчика. А перепады температуры внутри помещения и на улице приводят к тому, что система начинает работать со сбоями.

Варианты монтажных работ:

1. Стандартная установка, когда дверной механизм крепится непосредственно на полотно. Рычаг доводчика в таком случае монтируется на притолоке двери.
2. При верхней системе монтажа устройства своими руками механизм крепится на притолоке, т.е. верхнем брусе дверной коробки. Рычаг монтируется к полотну двери.
3. Параллельный монтаж предполагает, что рычаг будет установлен параллельно, при этом будет использоваться специальный монтажный уголок.

Выбор той или иной системы во многом зависит от того, как именно расположены петли. Важно учесть и конструкцию самого доводчика, рекомендации производителя. Часто при установке дверных доводчиков со скользящей тягой применяются электромагнитные фиксаторы. Такой механизм считается оптимальным, он имеет привлекательный внешний вид, простую, но удобную работу. Для установки угла раскрытия применяются эластичные вставки. Контроль за работой механизма уже не нужен. При установке дверных доводчиков универсального типа, которые имеют канальную тягу, можно осуществлять монтаж механизма по обеим сторонам двери. Лучше всего иметь ограничители для угла открывания, чтобы не повредить механизм.

Монтаж дверного доводчика

Стандартная установка рычага.

После того как выбран не только доводчик, но и его месторасположение на дверном полотне и коробке, обычно устанавливают механизм. Затем регулируют его работу при помощи винтов. В комплекте к доводчику производители предоставляют все необходимое, что позволяет сделать работу быстрой и легкой. Предлагается в комплекте и удобная схема-инструкция по установке, которая включает:

1. В комплекте есть шаблон механизма, его надо приложить к выбранному месту, после чего аккуратно проклеить по периметру.
2. На шаблоне отмечены места для крепежных элементов, необходимо их наметить, после чего выполнить крепление. 4 отверстия предназначены для самого устройства, а 2 — для рычага.
3. Все монтажные отверстия предварительно просверливаются, после этого крепится рычаг, а после него устанавливается корпус механизма.
4. Все установленные механизмы фиксируются, после этого крепится вторая часть тяги для оси доводчика, выполняется работа по корректировке длины.

Во время работы необходимо следить, чтобы доводчик располагался строго перпендикулярно полотну двери, находящемуся в закрытом положении. Все регулировочные винты, за счет которых устанавливаются режимы скорости закрытия полотна, надо ставить таким образом, чтобы они были ориентированы только в сторону петельного бруса поставленной коробки.

Регулировка доводчика

После монтажа необходимо выполнить регулировку. Это позволяет откорректировать движение и процесс закрытия двери, обеспечить удобство, длительный срок эксплуатации не только самого дверного полотна, но и всех аксессуаров, включая петли, замок, ручки. Чтобы отрегулировать дверной доводчик, необходимо откорректировать положение двух специальных винтов. Они предназначены для того, чтобы установить скорость движения на двух позициях. Для первого винта задается скорость в диапазоне от 15-180°, а для второго — от 0 до 15°.

Для установки скорости необходимо винты поворачивать против или вдоль оси нарезки, делать это надо аккуратно, но обычно больше одного поворота не потребуется.

Размер доводчика.

Нельзя сильно поворачивать винты, так как больше двух поворотов приведет к нарушению герметичности устройства. Возможно в таком случае выпадение винта, вытекание масла. При регулировке дверного доводчика необходимо соблюдать аккуратность, следить, чтобы использование двери было удобным. Ничего сложного в этом нет, если не прилагать слишком много усилий.

В некоторых случаях доводчик может быть оборудован дополнительными функциями, которые бывают полезными и удобными. Среди таких функций необходимо отметить:

1. BackCheck — устройство сопротивления резким движениям, особенно в диапазоне 70-110°.
2. Hold-Open — это специальный фиксатор положения дверного полотна при открытом состоянии в необходимом положении.
3. Delayed Closing — это специальный затяжной момент, который работает в зоне открытия 70-110°.

Такие функции обычно регулировки не требуют. После того как работы окончены, надо закрыть механизм декоративным колпачком. Затем работу дверного доводчика надо проверить. Если все в полном порядке, а работа доводчика вполне устраивает, то можно оставить его в уже установленном режиме. Работать такой механизм будет исправно, дополнительные работы или ремонт не потребуются. Не рекомендуется дверь насильно закрывать или открывать быстрее, чем это предусмотрено. В таком случае устройство быстро сломается.

Дверные доводчики предназначены для того, чтобы обеспечить более удобное использование двери. Они позволяют мягко и плавно закрывать дверь без резкого рывка. Монтаж механизма простой, процесс установки и регулирования много времени не отнимает. Закрыт механизм специальной декоративной накладкой. Это добавляет ему эстетичности и удобства использования.

1podveryam.ru

Правильная установка доводчика на дверь

Здравствуйте читатели моего блога, сегодня я хочу посвятить время доводчикам и узнать, как правильно установить их на полотна. Наверняка кто-то думал, что они не нужны, что это бесполезная трата денег. Давайте разберемся, нужны ли они и на какие двери их устанавливают.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

1. Зубчатый привод, популярный вид;
2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс	Ширина двери (см.)	Масса двери (кг.)
1	до 7,5	до 20
2	от 7,5 до 8,5	от 20 до 30
3	от 8,5 до 9,5	от 30 до 50
4	от 9,5 до 11	от 50 до 80
5	от 11 до 12,5	от 80 до 100
6	от 12,5 до 14	от 100 до 120
7	от 14 до 16	от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

Регулируем доводчик на двери после установки

Для каждой фирмы свои настройки и регулировки. Внимательно ознакомитесь с ней во избежание поломки.

У некоторых конструкций регулировка одинаковая. На одной из сторон корпуса расположены 2-а регулировочных винта, их необходимо подкручивать, но только чуть-чуть, так как 2-а оборота приведут к разгерметизации капсулы, а это приведет к замене механизма, поскольку дома его отремонтировать невозможно. Думаю, за ремонт тоже придется немало заплатить, а даже если его и починят, то срок службы все равно снизится.

Пол-оборота уже заметно изменяют скорость закрытия, если повернуть винт по почасовой стрелке, то скорость закрытия дверного полотна будет увеличена, а если против часовой стрелки, то ход полотна замедлиться.

Перед регулировкой, убедитесь в том, что она действительно необходима. Если да, то крутите по пол оборота.

Подрегулировать «дохлоп», он начинает свою работу от 15 см. до закрытия полотна, подкрутите второй винт. Действия аналогичные, как и для обычной регулировки доводчика.

Правила, которые нужно соблюдать при эксплуатации доводчиков

Существует несколько вещей, которых делать нельзя, когда установлен доводчик.

• Первая распространенная ошибка, когда пытаемся помочь двери быстрее закрыться, давим на нее. Этого не стоит делать, иначе механизм сломается гораздо быстрее, чем должен.
• Вторая не менее распространенная ошибка – катание на двери, плохо отразится на доводчике и на петлях. Так что стоит уследить за детьми, или доходчиво объяснить, что так делать нельзя.
• Третья ошибка, держать дверь в открытом положении или подкладывать под нее какие-нибудь предметы для фиксации в открытом положении. Для таких случаев, на доводчике есть функция фиксации. Но это стоит учесть еще до покупки доводчика, так как есть специальные механизмы, которые предназначены для удержания полотен в открытом состоянии. Для таких целей выбирайте функцию hold-open.

На этом моя статья завершается, мой вам совет, выбирайте доводчики, подходящие для Вашей двери и правильно рассчитайте их класс. Ведь как видите, есть много нюансов, на которые стоит обратить внимания.  Ведь когда знаешь, по какой причине может произойти поломка, можно этого избежать. Удачи вам!

Монтаж доводчика двери видео

Похожие записи

stroimdoom.ru
