Схемы установки дверного доводчика
Дверной доводчик – устройство, контролирующее процесс закрывания двери.
Несмотря на то, что принцип действия у большинства дверных доводчиков одинаков, для каждой двери необходимо выбирать модель, максимально подходящую по характеристикам, конструкции и способу установки.
В зависимости от размеров и массы дверного полотна выбирается дверной доводчик определённого размера. Всегда лучше устанавливать доводчик с запасом мощности, так как это значительно увеличит срок его службы и обеспечит отличные результаты работы.
В зависимости от того, в каком положении будет установлен доводчик относительно петлевой части дверного блока, усилие пружины будет изменяться.

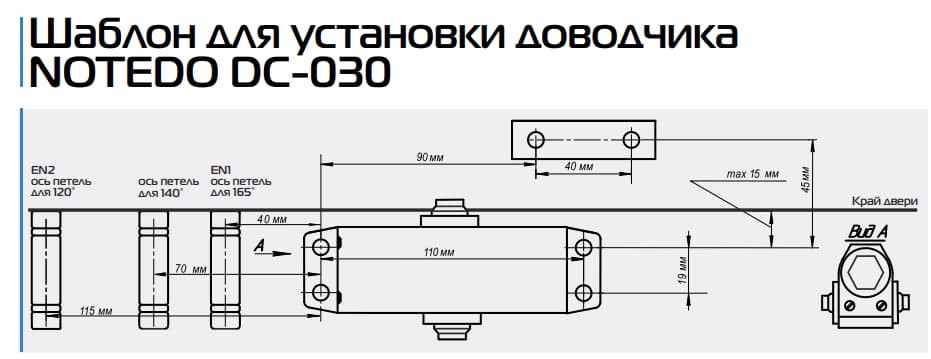

В комплекте к дверному доводчику прилагается рычаг, крепежи и монтажная схема. Схема установки доводчика обычно выполнена в натуральную величину, что позволяет быстро и точно произвести разметку на месте установки. Установка доводчика должна производиться строго по прилагаемой схеме. Поэтому, если вы не уверены в том, что схема и принцип установки вам понятен, не пытайтесь установить дверной доводчик самостоятельно.
Практикуется установка дверных доводчиков как изнутри, так и снаружи двери, но предпочтительнее, чтобы устройство находилось внутри помещения. Дверные доводчики подходят для установки, как на правую, так и на левую дверь.
В зависимости от особенностей дверного проёма дверной доводчик может устанавливаться несколькими способами:
- стандартная установка – корпус доводчика укреплён на дверном полотне;
- верхняя установка – корпус доводчика укреплён на косяке двери;
Доводчик – компактное и очень полезное устройство. Оно обеспечивает плавное, самостоятельное закрытие двери. С ним вам не придется вздрагивать от громких хлопков и переживать, что тепло уходит в открытый проем.
Дверная автоматика – незаменимый помощник в ситуациях, где ручное открытие двери неудобно или затруднительно.
Монтаж любой дверной системы сегодня сложно представить без вспомогательных строительных материалов. К таким, в первую очередь, относятся монтажные пены, герметики и клеи.
Начиная со второй половины XIX века начинают появляться замки, носителем кода которых является человеческая память (принцип так называемого мнемонического кода).
Расценка ФЕР 09-04-012-02. Установка дверного доводчика к металлическим дверям — шт
ФГИС ЦС
Вход/Регистрация
Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр
Состав работ:
| 1. | Разметка и сверление отверстий на скобе. |
| 2. | Приваривание скобы доводчика. |
3. | Крепление доводчика шуруповертом с проверкой действия. |
| 4. | Разметка и приваривание штанги доводчика. |
| 5. | Установка тяги и регулировка доводчика. |
Ресурсы:
| Код | Наименование | К-во | Ед. |
|---|---|---|---|
| 1-100-42 | Затраты труда рабочих (Средний разряд — 4,2) | 1.11 | чел.-ч |
| 91.17.04-233 | Установки для сварки ручной дуговой (постоянного тока) | 0.26 | маш.-ч |
| 01.7.11.07-0032 | Электроды сварочные Э42, диаметр 4 мм | 0.00007 | т |
| 01.7.15.04-0056 | Винты самонарезающие, с уплотнительной прокладкой, размер 4,8×35 мм | 0.08 | 100 шт |
| 01.7.04.01 | Доводчики дверные | 1 | шт |
Добавьте в избранное
Вы можете сравнивать 2 или 3 расценки из одной базы.
Перейдите на страницу нужной расценки и нажмите кнопку «Добавить» — будет сформирована кнопка на страницу с результатом.
Все Расценки Таблицы
Таблица 09-04-012. Установка металлических дверных блоков в готовые проемы
| Номер расценки | Наименование и характеристика работ и конструкций | чел./ч | маш./ч |
|---|---|---|---|
| ФЕР09-04-012-01 | Установка металлических дверных блоков в готовые проемы — м2 | 2.4 | 0.17 |
| ФЕР09-04-012-02 | Установка дверного доводчика к металлическим дверям — шт | 1.11 |
| 91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т |
| 91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т |
| 91.05.01-017 | Краны башенные, грузоподъемность 8 т |
| 91.01.01-035 | Бульдозеры, мощность 79 кВт (108 л.с.) |
91. 06.06-048 | Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м |
| 01.7.04.01-0001 | Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5 |
| 20.3.03.07-0093 | Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой |
| 01.7.03.01-0001 | Вода |
| 04.3.01.12-0111 | Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6 |
| 14.5.01.10-0001 | Пена для изоляции № 4 (для изоляции 63-110 мм) |
Тестируем ФСНБ-2022
API расценок ФГИС ЦС
ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022
Нашли ошибку? Напишите в Техподдержку
Установка коммерческого дверного доводчика | Самозакрывающиеся дверные устройства
Автоматический дверной доводчик предназначен для установки в верхней части двери или рамы.
Этот гидравлический дверной доводчик оснащен мощной внутренней пружиной, которая позволяет устройству автоматически закрывать дверь каждый раз, когда человек использует дверь. Наши автоматические дверные доводчики относятся к сверхмощным устройствам класса 1, рассчитанным на более чем 2 миллиона дверных циклов. Купите сегодня и откройте для себя безопасную и плавную работу двери с автоматическим доводчиком.
Установка коммерческих дверных доводчиков
- Автоматический дверной доводчик соответствует стандарту ANSI A156.4, класс 1, 2 миллиона циклов Сверхмощный литой алюминий
- Автоматические дверные доводчики упакованы по три штуки для обычных, верхних косяков или параллельных рычагов.
- Автоматический дверной доводчик с регулировкой качания, защелки и скорости закрывания
Доводчик содержит полностью регулируемую пружину, позволяющую устанавливать доводчик на любую дверь коммерческого назначения.
- Размер от 1 до 4: для внутренних дверей шириной от 32 до 48 дюймов или наружных дверей шириной от 28 до 42 дюймов
- Размер от 3 до 6: для внутренних дверей шириной от 42 до 60 дюймов или наружных дверей от 36 до 54 дюймов Широкий
- Автоматический дверной доводчик состоит из трех частей, что означает, что его можно установить на обычный, верхний косяк или параллельный рычаг
Для установки доступна опция плоской откидной пластины в местах с низкой высотой потолка или недостаточным монтажным пространством на дверной раме.
Дверной доводчик Установка обычного рычага с откидной пластиной Дверной доводчик Установка верхнего косяка с каплейной пластиной
Дверь ближе Параллельная установка рычага с каплейной пластиной
Установка коммерческой двери ближе Дополнительное монтажное оборудование
- Nut nuts и Bolts.
Для стальных дверей.
Для стальных дверей.Установка дверного доводчика для коммерческих помещений Входит в стандартную комплектацию Задняя блокировка
Регулируемая задняя блокировка обеспечивает блокирующий или амортизирующий эффект, когда дверь резко открывается, как правило, когда она может быть подхвачена ветром или при резком выходе физическим лицом. Задняя проверка помогает предотвратить повреждение двери, дверной фурнитуры или прилегающих поверхностей стен. Сила проверочного действия регулируется, и когда оно полностью задействовано (не рекомендуется), оно создает значительную нагрузку на дверной доводчик, что может привести к выходу из строя или протечке. В целях безопасности всегда лучше повернуть обратный клапан на 1-1/2–2 полных оборота от полностью закрытого положения.
Установка промышленного дверного доводчика Доступна функция удержания в открытом положении (Примечание: удерживать открытый рычаг не следует использовать на противопожарных дверях): Эта опция позволяет добавить к дверному доводчику удерживающий рычаг.
Рычаг удержания в открытом положении — это регулируемый рычаг, который позволяет пользователю установить дверь в положение удержания в открытом положении. Важно отметить, что в этом случае удерживающий рычаг никогда не следует использовать на огнестойком дверном доводчике. Этот вариант применим только в том случае, если доводчик используется на неогнестойкой двери.
Дверь ближе Цикл закрытия
Примечание. Закрытие дуги (близкое и защелка) контролируются двумя (2) Отдельный клапанный клапаст. Сначала отрегулируйте скорость закрывания, затем отрегулируйте скорость запирания.
1. Регулировка скорости закрытия осуществляется полным оборотом регулятора скорости клапана. — Поверните винт клапана скорости по часовой стрелке, чтобы уменьшить скорость закрытия дуги. — Поверните винт клапана скорости против часовой стрелки, чтобы увеличить скорость закрытия дуги.
2. Регулировка скорости защелки осуществляется полным оборотом клапана регулятора скорости. — Поверните винт клапана скорости по часовой стрелке, чтобы уменьшить скорость закрытия дуги защелки. — Поверните винт клапана скорости против часовой стрелки, чтобы увеличить скорость закрытия дуги защелки.
ОСТОРОЖНО!!! Не поворачивайте клапан регулятора скорости более чем на два (2) полных оборота против часовой стрелки от его заводского положения по умолчанию, так как регуляторы двухскоростного клапана могут сместиться с корпуса доводчика, что приведет к потере внутренней жидкости и отказу устройства. .
Как установить дверной доводчик
Дверные доводчики — идеальное решение для автоматического закрытия двери после того, как кто-то ее открыл. Они обычно находятся в офисных зданиях, куда часто входит и выходит большое количество людей. Дверные доводчики устанавливают скорость открывания и закрывания двери, устраняя проблему ударов дверей о стену людьми, вбегающими и выходящими.
Эти закрывающие механизмы также могут быть установлены в жилых домах и других коммерческих зданиях, таких как дома престарелых и больницы. Они предлагают различные преимущества, в том числе контроль температуры в помещении, обеспечение пожарной безопасности, обеспечение конфиденциальности и контроль шума.
В магазине скобяных изделий доступны различные типы дверных доводчиков, такие как дверные доводчики для тяжелых условий эксплуатации, дверные доводчики для средних нагрузок, легкие доводчики, электромагнитные дверные доводчики, скрытые дверные доводчики и напольные пружины. Каждый из них предлагает разные уровни безопасности, долговечности и функциональности.
Если вам нужен дверной доводчик, мы рекомендуем наши самые продаваемые доводчики: верхний доводчик Arrone 1500 silver, который идеально подходит для внутренних дверей до 1100 мм или до 80 кг, или верхний доводчик Rutland из старинной латуни, который подходит для межкомнатных дверей до 1250 мм или до 110 кг.
Оба этих дверных доводчика являются двуручными и поставляются в комплекте с универсальным крепежным комплектом для установки со стороны толкания или вытягивания.
В этом руководстве содержатся инструкции по установке верхнего дверного доводчика . Если вы хотите установить скрытый доводчик, ознакомьтесь с нашей статьей «Как установить скрытый доводчик».
Материалы.
- Дверной доводчик
- Шаблон для установки дверного доводчика
- Дрель
- Винты
- Отвертка
- Уровень
Инструкции.
Прежде чем устанавливать какое-либо оборудование, важно убедиться, что дверь и дверная рама находятся в хорошем состоянии и работают должным образом. Следующие инструкции помогут вам установить дверной доводчик со стороны открывания двери.
Используйте прилагаемый установочный шаблон, чтобы определить положение дверного доводчика. Поместите шаблон в верхний угол двери и дверной коробки.
Просверлите направляющие отверстия в двери и раме в соответствии с шаблоном. Используйте уровень, чтобы убедиться, что вы сверлите прямо.
Надежно закрепите корпус доводчика с помощью прилагаемых винтов. Затем закрепите башмак руки на дверной раме, убедившись, что башмак находится в правильном положении, как показано на шаблоне.
Прикрепите соединительный рычаг к шпинделю корпуса доводчика и закрепите его с помощью прилагаемых винтов. Кроме того, установите соединительный рычаг и соедините его с регулировочным рычагом, установленным на раме.
Установите крышку шпинделя. Проверьте скорость и работоспособность открывания и закрывания двери. При необходимости отрегулируйте.
Если вам нужны инструкции по установке дверного доводчика со стороны нажатия на дверь, следуйте шаблону установки. Инструкции аналогичны, однако разница в том, что корпус доводчика надевается на дверную коробку, а рычаг на дверь.
Если у вас есть какие-либо вопросы относительно наших дверных доводчиков или вам нужна помощь в выборе идеального дверного доводчика для вашей собственности, не стесняйтесь обращаться к нашей команде по телефону 01376 557 561 или напишите нам по адресу info@ironmongeryexperts. co.uk.
