Что такое кобылка: кровля, фотопримеры и видео

Кобылка монтируется с отступом от стены в 40 см. При этом ширина доски для ее изготовления должна быть меньше чем стропильная. Так, например, если стропила сделаны из доски сечением 150*50 мм, то для кобылки берут доску 100*50 мм.



Использование кобылки имеет следующие преимущества:

  • позволяет использовать для изготовления системы стропил доски и брусья меньшей длины;
  • за счет уменьшения веса стропильной конструкции облегчается ее подъем и монтаж;
  • становится значительно проще вывести линию карнизного свеса;
  • если кобылка подверглась процессам гниения или она повреждена, то данный элемент легко заменяется, не затрагивая основную конструкцию крыши.



Монтаж карнизов без использования кобылок

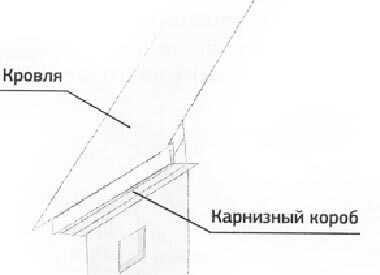

Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки. Метод подшивки элементов карниза напрямую зависит от типа короба. Самым простым способом его изготовления является установка каркаса из ветровой планки и установленных на внутренней части стропил так называемых подшивных реек (прочитайте также: "Ветровая доска - что это такое"). Используя данный метод, допускается обрезка концов стропил как по отвесу (торец будет располагаться параллельно к стене), так и перпендикулярно оси стропил. Все зависит от предпочтений застройщика.

Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:

  • Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.
  • Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.
  • Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
  • После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.
  • Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.
  • Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.
  • Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.

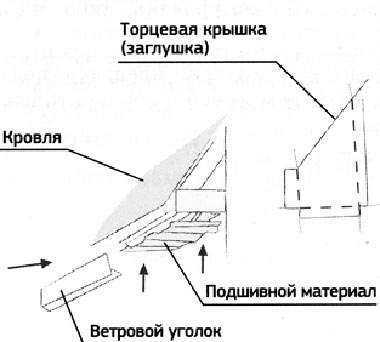

  • Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.
  • Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.

Установка кровельных кобылок, подробное видео:

Монтаж карниза и кобылки

Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.

После установки кобылок к ним крепят подшивные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно переходить к украшению короба соответственно общему стилю дома или пожеланиям его владельца.

Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.

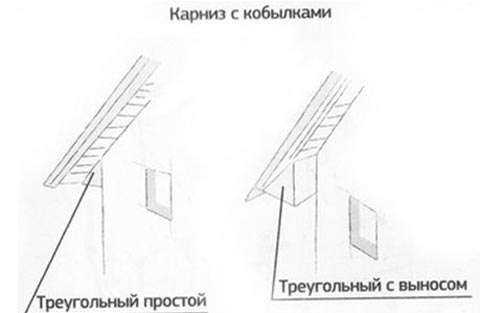

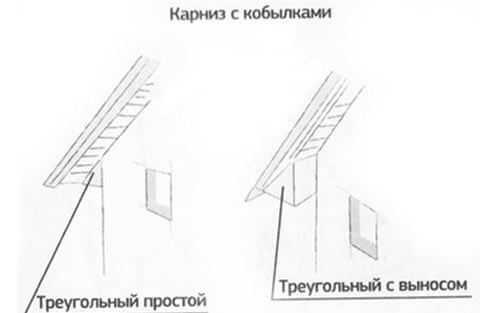

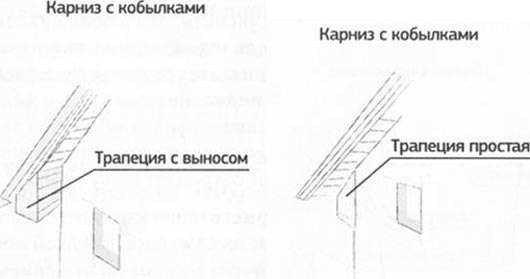

Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.

Детали процесса установки

Перечислим основные правила его установки:

  • Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.

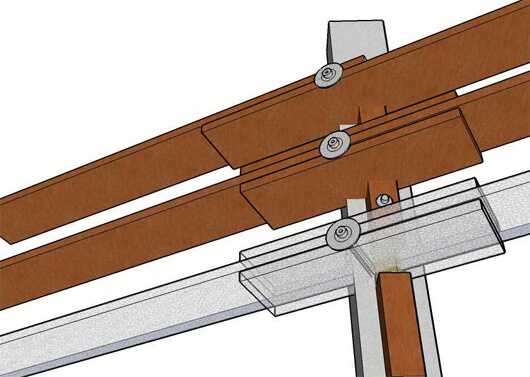

  • Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды. Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.
  • Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.

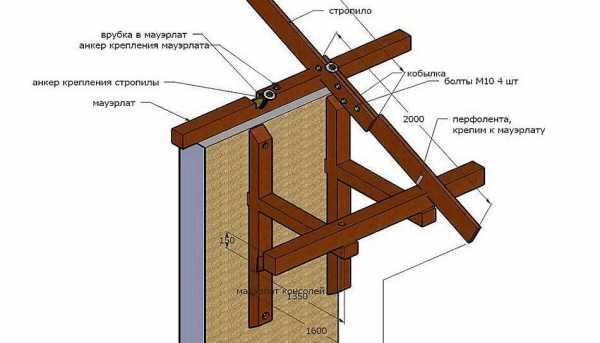

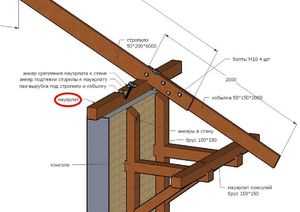

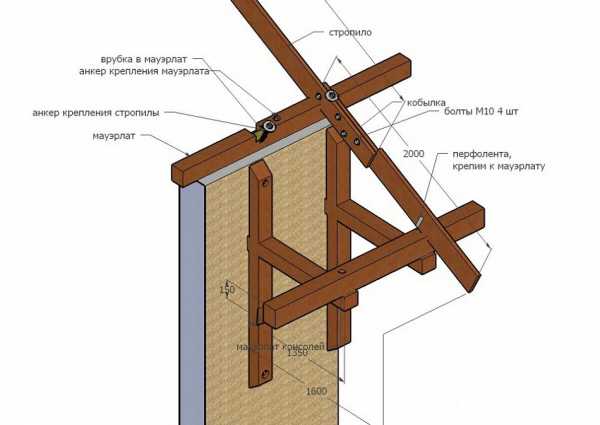

  • Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
  • Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

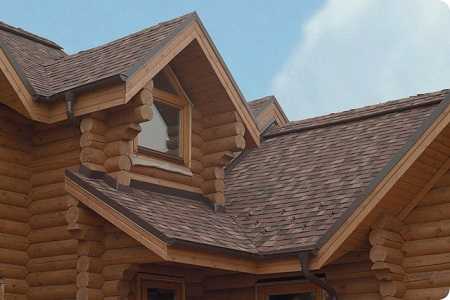

Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.



Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

kryshadoma.com

Особенности применения кобылок в стропильной системе крыш

На современном этапе строительства деревянные конструкции крыш чаще всего применяются при сооружении малоэтажных жилых домов, подсобных или производственных зданий.

Существуют различные конструктивные решения в проектировании крыш, но в любом из них должен предусматриваться навес краёв кровли над наружными стенами здания. Такой навес называется карнизом. Он необходим для отвода дождевых вод в сторону на безопасное расстояние, иначе они могут принести вред как стенам, так и всему сооружению в целом.

Именно для устройства подобного свеса крыши и применяются кобылки.

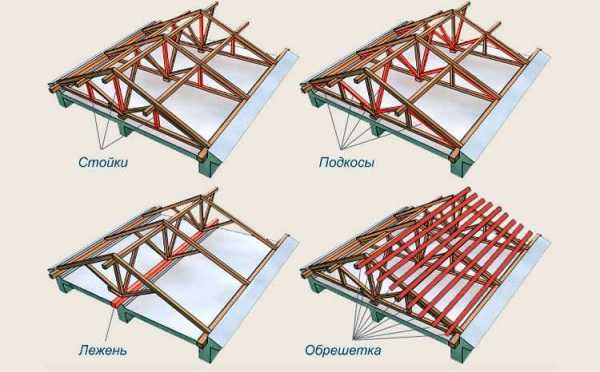

Элементами большинства стропильных систем являются:

  1. Стропило.
  2. Мауэрлат.
  3. Прогон.
  4. Лежень.
  5. Подстропильная нога.
  6. Затяжка.
  7. Кобылка.

Варианты устройства карнизов


Существуют варианты крыш, когда обходятся без крепления кобылок. Если на монтаж перекрытия используются деревянные балки, к которым затем привязывают всю стропильную систему, то в качестве навеса над стенами выпускаются непосредственно концы самих балок. Выпущенные концы выравниваются по одной линии и обшиваются снизу и с торцов строганными досками в виде короба.

Даже при такой конструкции крыши реально применение кобылок, если длина балок не позволяет выпустить их за пределы стен.

Не используются кобылки и на двускатных стропильных крышах при устройстве карниза над передним и задним фронтоном дома. Здесь карниз создают путём напуска за пределы стен обрешётки крыши с последующей обшивкой их снизу и закреплением ветровых досок.

Общие сведения



Применение кобылок в стропильной системе чаще всего необходимо, когда стропила крепятся к мауэрлатам — специальным балкам, которые идут по стенам вдоль всего здания.

Мауэрлаты применяются в случае:

  1. Конструкция деревянного перекрытия спроектирована отдельно от крыши.
  2. Перекрытие здание осуществлено бетонными плитами.
  3. Перекрытие здания из монолитного бетона.
  4. Перекрытие отсутствует (складские помещения).
  5. Мауэрлат связывает ряды колонн.

Мауэрлаты крепятся к стенам при помощи кусков толстой проволоки, которые предварительно монтируются в кладку стены.

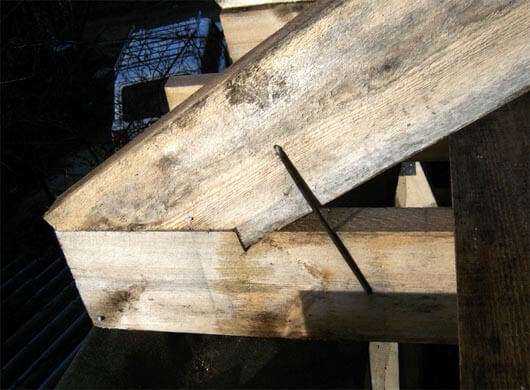

К мауэрлатам закрепляются нижние опоры стропил при помощи гвоздей или скоб. При чрезмерной длине стропил для придания им дополнительной жёсткости применяются такие элементы, как подстропильные ноги. В случае отсутствия деревянных балок на бетонное перекрытие для упора ног снизу укладываются специальные балки лежни. Монтаж опорных ног для подпорки одновременно двух стропил может быть выполнен в форме буквы «п» с горизонтальной перемычкой сверху. Ноги могут подпирать не только стропила, но и центральный конёк крыши.

В помощь ногам используются укосы — это балки, закрепляемые под углом и обеспечивающие максимальную жёсткость конструкции.

Монтаж карнизов

Так как мауэрлаты и вся стропильная конструкция находятся в пределах стен, то и карнизного свеса крыши за пределы строения не получается.

В этом случае и применяются кобылки. В качестве материала для их устройства подойдут деревянные доски, рейки или бруски, которые в своём сечении должны быть тоньше стропил.

Древесина, используемая на устройство свесов, подвергается обработке теми же антисептическими материалами, как и все остальные древесные материалы, используемые при строительстве дома.

Длина кобылок избирается в зависимости от запланированного размера свеса крыши.

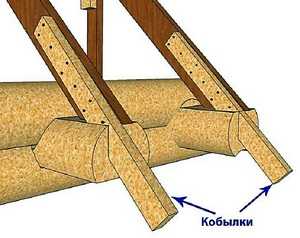

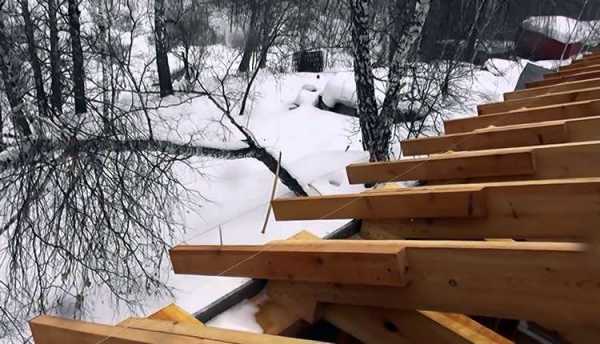

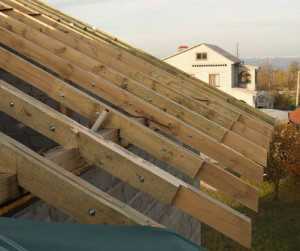

Они крепятся к нижним концам стропил и являются как бы их продолжением за пределы сооружения. На перехлёст со стропилом должно быть задействовано не менее третьей части длины кобылки. Верхние плоскости всех кобылок должны совпадать с верхней плоскостью крыши. Если мауэрлат мешает выполнению этого условия, то в его теле вырезается паз, чтобы кобылка вошла в него до совпадения своей верхней плоскости с поверхностью стропила. Подгонка и крепление каждого узла карниза осуществляется индивидуально.

Чтобы навес карниза получился правильным, сначала осуществляют монтаж крайних угловых кобылок. Их внешние окончания должны быть на одинаковом расстоянии от стены. Затем по их концам натягивают шнур, и в соответствии со шнуром выставляют все остальные элементы.

Крепление к стропилам осуществляется при помощи гвоздей.

Переход к работе с кровлей

После монтажа отдельных элементов карниза поверху кобылок нашиваются продольные доски, но только в отличие от остальной части кровли, здесь доски используются исключительно строганные и с тщательной подгонкой. Лучший вариант использование шпунтованных досок.

Если в проекте здания при устройстве кровли предусмотрена настилка гидроизоляционных или пароизоляционных материалов, то участок кровли над карнизом покрывается ними тоже.

Настилку кровельного материала начинают с выпуском 50−100мм от грани крайней доски карниза.

Декоративные возможности

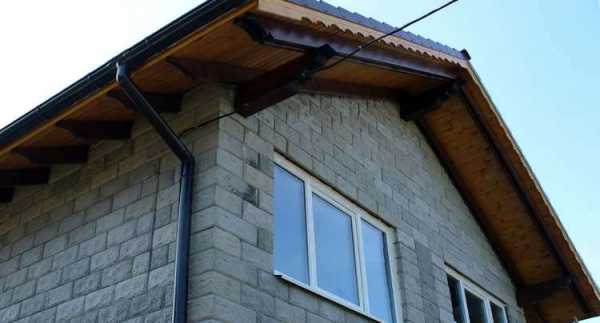

Так как нижняя сторона навеса крыши является видимой, то напрашивается желание сделать эту часть сооружения более декоративной. Возможности к этому есть. Можно просто закруглить конечность каждой кобылки, а можно сделать их низ фигурным на всём видимом участке.

С помощью лобзика реально сделать фигурные вырезы в средней части досок. Тут надо знать меру и не переусердствовать с их чрезмерным количеством, что может ослабить конструктивную прочность кобылок.

Для большей декоративности видимые деревянные элементы целесообразно покрыть масляными красками или бесцветным лаком, чтобы сохранить текстуру дерева.

Особые варианты стропильной системы

Если в качестве стропил используются не очень массивные лесоматериалы, то можно попробовать осуществить монтаж стропил к мауэрлатам с выпуском за пределы стены. Получаются стропила кобылки.

Этот способ потребует применение дополнительных конструктивных решений, что не всегда обеспечивает надёжную прочность всей конструкции кровли.

К тому же работа по выравниванию больших длинных стропил по шнуру гораздо затруднительнее, чем установка более лёгких и компактных кобылок.

Случается в качестве карнизного свеса используют материалы самой кровли без всяких дополнительных деревянных элементов. Но этот метод применим при использовании достаточно жёстких материалов кровли: асбестоцементный шифер, профнастил.

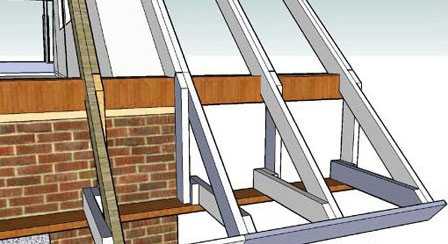

Вариант применения кобылок с устройством короба

Сторонники коробчатой формы навеса крыши могут совместить использование кобылок с устройством короба. Для этого к уже установленным кобылкам нужно прикрепить дополнительные элементы в форме двух реек скреплённых концами под 90°. Одну рейку закрепляют к кобылке вертикально вплотную к стене. Другая рейка получается расположенной перпендикулярно стене. Её конец крепят к нижней части кобылки. Длина и толщина реек высчитывается в зависимости от величины карниза.

Все эти дополнительные уголки выставляют по шнуру и обшивают строганными досками толщиной 15−20мм.

В качестве обшивки короба допустимо применение не только дерева, но и современных материалов:

  1. Пластик.
  2. Сайдинг.
  3. Профнастил.

Плюсы и минусы применения кобылок

Преимущества:

  1. Упрощается сооружение свесов крыши.
  2. Сокращается расход деревянных строительных материалов.
  3. Ускоряется время строительства.
  4. Хороший свес оберегает отмостку здания от преждевременного разрушения.
  5. Здание приобретает привлекательный вид

Одним из главных недостатков такого карниза большая парусность. При сильном ветре конструкция крыши подвергается большим испытаниям.

Некоторые преимущества применения кобылок проявляются после многолетней эксплуатации дома.

Со временем открытые деревянные части свесов от воздействия атмосферной влаги приходят в негодность. В случае с кобылками их реально заменить даже в выборочном порядке, не особо прибегая к серьёзному демонтажу конструкции крыши.

remontoni.guru

Крепление кобылки к стропильной ноге

Строительство дома завершается обустройством скатной кровли. Чтобы крыша прослужила долго, важно установить качественную несущую составляющую, добротный каркас. Новички в строительном деле склонны придавать значение трудоемким этапам, а простой пускают на самотек. В итоге состояние крыши дома оставляет желать лучшего уже через пару лет эксплуатации.

К простому этапу, в том числе, относят кобылку, устанавливаемую в стропильной системе. Для чего предусмотрена кобылка и как ее правильно сделать своими руками, подсказывают опытные строители.

Читайте также: Как правильно рассчитать длину стропил

Функции кобылки в стропильном каркасе

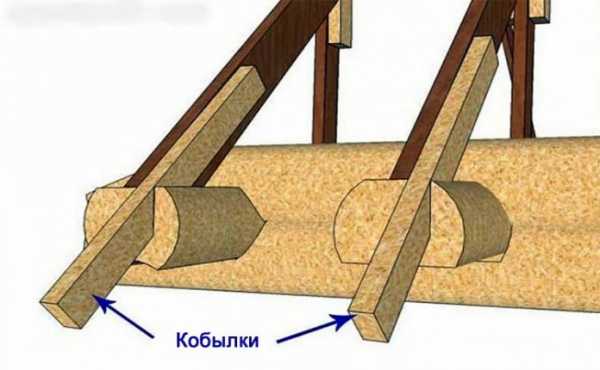

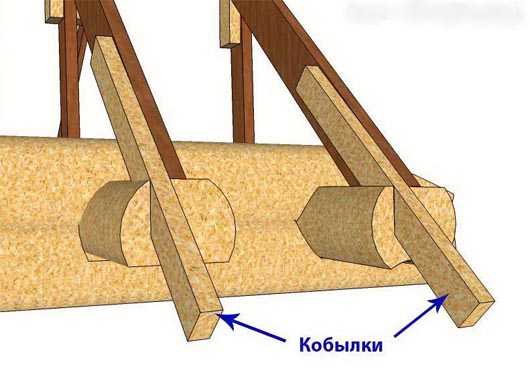

Кобылка – отрезок бруса, с помощью которого увеличивают длину балок, обустраивая карнизный свес. Вот какие задачи решает правильно монтированная деталь:

  • отводит воду от дома, помогая избежать намокания стен и фундамента, чреватого разрушением бетона и других материалов, появлением плесени и грибка;
  • увеличивает срок использования ограждающих изделий;
  • деталь видна невооруженным глазом, большой выбор детали делает ее незаменимым декоративным элементом, который придает дому завершенный вид.

Владельцы частных домов уверены, что карниз нужно строить всегда, вот только устройство с кобылкой некоторые обходят стороной. Еще один способ возвести эффективную в функционале конструкцию – задействовать в работе стропила длины, достаточной для установки подвесного приспособления. Именно возможность монтировать брус большей длины решает дальнейший этап монтажа. Исчерпывающим аргументом в споре, какое стропило лучше – сборное или единое, цельное, становится мнение профессионалов. Установленная деталь в стропильной конструкции упрощает врубку бруса в мауэрлат.

Читайте также: Как рассчитать стропильную систему двухскатной крыши

Преимущества использования кобылок

Послушав специалистов, некоторые склоняются к применению кобылок, которые не заменят при обустройстве свесов крыши никакие другие компоненты. И все благодаря следующим плюсам:

  1. Дерево под балки закупается точной длины, которая измеряется путем наложения рулетки от конька до мауэрлата. Производство кобылок, в свою очередь, предусматривает применение удешевленного варианта доски, сечение которой составляет от 5 до 10 см.
  2. Меньшая длина балки в разы упрощает транспортировку и подъем детали на крышу для последующей установки.
  3. С помощью коротких изделий не составляет особого труда зафиксировать ровную границу свеса.
  4. Если и появляются проблемы, то от них можно избавиться или скорректировать дефект уже во время эксплуатации дома.

    Свесы: кобылки или стропила?

    При порче функционального элемента изделие заменяют новой, полный демонтаж крыши не требуется.

  5. Роскошно и сказочно смотрятся резные приспособления.
  6. Когда на крыше обустраивают деталь, линия, проходящая от стропила, преломляется, что придает строению изысканный, необычный внешний вид.

Читайте также: Опора для стропил скользящая: фото, размеры, особенности конструкции

Как правильно сделать и монтировать кобылку

Чтобы установить кобылку в стропильном каркасе своими руками, следуйте пошаговой инструкции, составленной опытными кровельщиками:

  1. Измерьте расстояние между границей кобылки и стеной, если следовать к настенной конструкции по перпендикуляру. Единого рекомендуемого показателя не существует, ведь материал, используемый для каркаса крыши и всего дома, может значительно отличаться. Если здание сделано из камня, расстояние не может составлять меньше 45 см, а если задействовано дерево, этот параметр достигает 60 см.

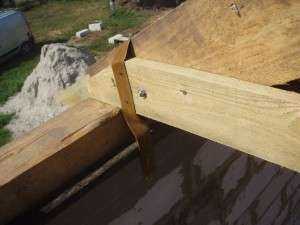

  2. Чтобы закрепить деталь к «ноге» для стропила, понадобятся 4 гвоздя, два из которых фиксируют насквозь в обратном направлении, а после дополнительно загибают. Если халатно отнестись к этому требованию, описанному в технологии установки кобылки, конструкции получаются слабыми на разрыв. Деталь никогда не фиксируют непосредственно к стропильной «ноге», обязательно нужно предусмотреть вставку в виде доски. Когда крепеж осуществляется при помощи толстых гвоздей, чтобы не повредить балки, для них заранее предусматривают углубления и только потом забивают гвозди.
  3. Для определения нижних концов изделия относительно одной линии особое внимание стоит уделить закреплению первых изделий и последних. Именно этот шнур становится ориентиром для последующего подгона и установки оставшихся консолей.

Как придать кобылке завершенный вид

Чтобы кобылка, предусмотренная в стропильной системе, вписывалась в единый ансамбль отделки дома, покупайте в магазине декоративные кобылки. Но даже если их не оказалось в наличии, украсить и шикарно оформить можно самое обыкновенное изделие, достаточно приобрести специальную пропитку под древесину.

Если этот вариант кажется слишком простым, впору обустроить карнизный короб. Закрывая каркас коробом, помните, что конструкция должна дышать, ведь дерево портится, если присутствует парниковый эффект. Запланируйте естественную вентиляцию.

Чтобы надежно закрепить кровельный короб, к каждой кобылке зафиксируйте по подшивной доске. Такой подход поможет добиться замкнутого контура, после чего приступайте к подшивке карниза. Полная герметичность и соединение одной детали с другой заподлицо – не самый хороший способ формирования короба, откажитесь от монтажной пены или силиконового герметика.

Пошаговая видеоинструкция по установке кобылки показана ниже:

Латинское название: Gomphocerus sibiricus L.

Систематическое положение: отряд прямокрылые, семейство настоящие саранчовые (Acrididae).

Распространена преимущественно в лесостепной зоне Поволжского, Уральского, Западно-Сибирского и Восточно-Сибирского регионов, а также в горных районах Северо-Кавказского.

Особенности применения кобылок в стропильной системе крыш

В периоды массового размножения наиболее сильно вредит посевам зерновых культур, особенно пшеницы и ячменя, сенокосным угодьям и пастбищам.

Взрослое насекомое длиной 17—25 мм, бурого, оливкового или зеленоватого цвета; надкрылья заходят за вершину задних бедер; голени желтые, часто с темными пятнами; переднеспинка самца вздута; голени передних ног грушевидной формы; антенны булавовидные, у самок — нитевидные. Яйцо слабо изогнуто, длиной 4,5—5,8 мм.

Зимуют яйца в кубышках в почве. С начала мая начинается отрождение личинок. Личинки имагообразные, проходят в своем развитии четыре возраста, через 24—28 дней появляются взрослые насекомые. Через 10—15 дней самки приступают к откладке яиц. Самки откладывают до 250 яиц, размещая их в 9—18 кубышках, предпочитая сухие участки с редким растительным покровом на старых залежных землях и сильно выбитых скотом естественных пастбищах. В кубышке находится по 7—15 яиц, расположенных в 3 ряда под углом в 45 0 к стенкам. В отличие от предыдущих видов у сибирской кобылки отсутствует стадная форма, а личинки и имаго не образуют плотных скоплений и преимущественно ведут одиночный образ жизни. Взрослые насекомые отмирают к середине августа. За год развивается одно поколение.

Сибирская кобылка повреждает в основном молодые растения, полностью объедая листья и отчасти стебли; у озимых злаков выедает зерна в колосьях. Поврежденные растения нередко погибают, что приводит к снижению густоты естественного травостоя на пастбищах и сенокосных угодьях.

В отдельные годы пастбищам и зерновым культурам локально могут вредить и другие виды нестадных саранчовых: темнокрылая (Stauroderus scalaris F.—W.), стройная (Chorthippus albotnarginatus Deg.) и крестовая (Pararciptera microptera F.—W.) кобылки, атбасарка (Dociostaurus kraussii Ing.) и другие виды.

Те же, что и от итальянского пруса. Кроме того, улучшение сенокосных и пастбищных угодий путем подсева кормовых трав, упорядочение выпаса скота, что приводит к сокращению мест, удобных для откладки яиц сибирской кобылкой.

В период всходов — кущения зерновых культур при превышении численности нестадных саранчовых 5—10 личинок на 1м2 проводят опрыскивание посевов препаратами, указанными для перелетной саранчи.

Сделать это можно, как в старые добрые времена, гвоздями. Можно и современными саморезами, винтами по дереву, шурупами и прочими металлическими или деревянными нагелями. Но далее мы рассмотрим расчет именно гвоздевого соединения кобылки со стропильной ногой по той причине, что ни винты, ни саморезы сами по себе не увеличивают прочность соединения при действии рассматриваемых сил, а только увеличивают прочность общей сборки кровельной конструкции.

Например, мы продолжаем расчет кровли, рассмотренный в отдельном примере:

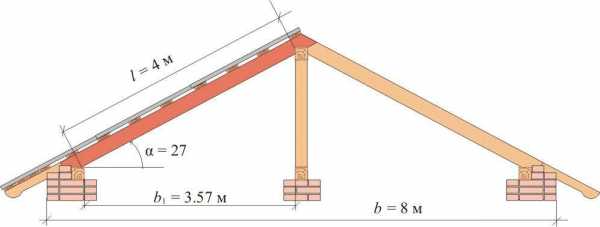

Рисунок 228.2. Определение длины стропильной ноги — балки.

Как мы уже выяснили, изгибающий момент на опоре — мауэрлате составляет M = 14500 кгс·см. При этом опорная реакция для консоли при нагрузке q = 326.1 кг/м  и принятой длине консоли k = 1 м составит

А = qk = 326.1·1 = 326.1 кг

Дальнейший расчет будет производиться на основании расчетных предпосылок, изложенных отдельно.

Если кобылка (ширина с = 5 см) со стропильной ногой (ширина с = 5 см) будет сбиваться 2 гвоздями диаметром 0.5 см (5 мм), длиной 10 см и расстояние между гвоздями принять s = 20 см (для уменьшения нагрузки на гвозди при разложении момента), то максимальная срезающая сила будет действовать только на один из гвоздей и составит:

Ттр = A/2 + M/s = 326.1/2 + 14500/20 = 888.05 кг

Между тем, согласно таблице 17, п.2.а) и рисунку 8.б).

Устройство кобылок стропильной системе

максимальная несущая способность одного гвоздя диаметром 0.5 см на срез составит:

Тс = 35cd = 35·5·0.5 = 87.5 кг

При этом максимальная несущая способность при изгибе гвоздя будет составлять

Ти = 250d2 + a2 = 250·0.52 + 52 = 87.5 кг (и не более 400d2 = 400·0.52 = 100 кг)

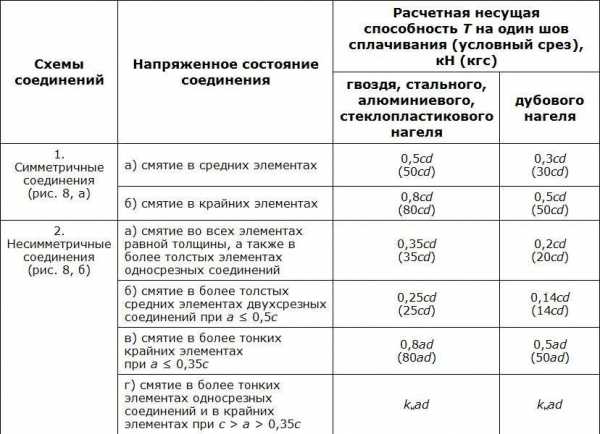

Таблица 17 (согласно СНиП II-25-80)

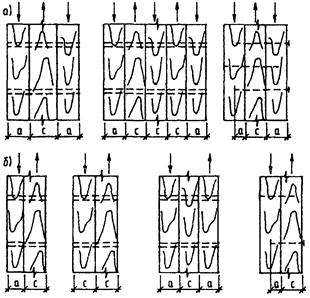

Рисунок 8. (согласно СНиП II-25-80) Нагельные соединения

а) симметричные, б) несимметричные

Т.е. расчетным следует считать минимальное значение, а именно Тс = 78.5 кг. А это значит, что двух гвоздей для надежного крепления кобылки нам явно не хватит, необходимо как минимум увеличивать расстояние между гвоздями для уменьшения срезающей силы, кроме того увеличивать количество гвоздей, да и количество рядов гвоздей тоже можно удвоить.

Таким образом, если мы примем в одном ряду 4 гвоздя, всего 2 ряда и расстояние между крайними гвоздями, исходя из допустимой максимальной срезающей силы составит

Ттр = А/8 + 9М/2·10s

тогда

s = 9M/20(Ттр — А/8) = 9·14500/20(87.5 — 326.1/8) = 139.6 см

Это очень большое расстояние между крайними гвоздями в ряду, а значит количество гвоздей можно увеличить, например до 12, по 6 гвоздей в каждом ряду, тогда

s = 50M/140(Ттр — А/12) = 50·14500/140(87.5 — 326.1/12) = 85.8 см

При этом расстояние между осями гвоздей составит 85.8/5 = 17.2 см. А чтобы гвозди не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП. Для наглядности воспользуемся картинкой, составленной на основе этих требований:

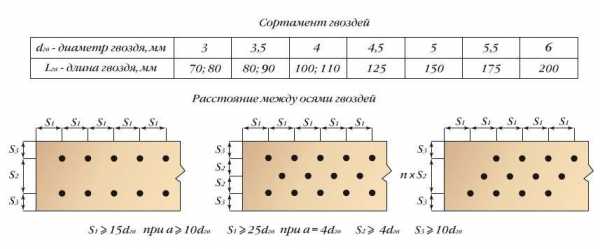

Рисунок 442.1. Минимально допустимые расстояния между осями гвоздей.

Из этой картинки следует, что расстояние между осями соседних гвоздей в ряду, а также от оси крайнего гвоздя до среза кобылки или стропильной ноги должно быть не меньше s1 = 15d = 15·0.5 = 7.5 см (так как у нас ширина кобылки и ширина стропильной ноги равны 5 см, т.е. 10d), расстояние между осями рядов не менее s2 = 4d = 4·0.5 = 2 см, и расстояние от оси гвоздя до верха или низа элементов конструкции не менее s3 = 10d = 10·0.5 = 5 см.

А это значит что высоту кобылки из конструктивных соображений следует принимать не менее 5 + 5 + 2 =  12 см.

Теперь проверим, возможно ли, соблюдая эти условия, использовать 8 гвоздей в ряду.

s = 98M/336(Ттр — А/16) = 98·14500/336(87.5 — 326.1/16) = 63.01 см

При этом расстояние между осями соседних гвоздей составит 63.01/9 = 9 см.

Если для ровного счета принять расстояние s1 = 10 cм, то общая длина кобылки с учетом опорного участка составит 1.8 м.

Как видим и в этом случае конструктивные требования выполняются, хотя можно рассматривать еще и другие варианты, например изменить диаметр гвоздей. Но как по мне, лучше уменьшить длину кобылки хотя бы на 20 см. При этом опорная реакция уменьшится на 20%, а момент на опоре на все 34%.

Тут может возникнуть такой вопрос: а что будет, если кобылка прибита на глаз 4 гвоздями и при этом расстояние между крайними гвоздями 30 см? Отвечаю, в этом случае кровельный материал, который мы при расчетах не учитывали, вступит в работу, а кроме того, если под кобылкой есть стена, то в результате поворота у консоли — кобылки появится дополнительная опора и в этом случае для расчетов следует использовать другую расчетную схему. Но в любом случае этого лучше не допускать.



Монтаж карнизов без использования кобылок

Короб или деревянный каркас под карнизным свесом позволяет спрятать не столь приятные глазу выступающие элементы стропил и обрешетки. Метод подшивки элементов карниза напрямую зависит от типа короба. Самым простым способом его изготовления является установка каркаса из ветровой планки и установленных на внутренней части стропил так называемых подшивных реек (прочитайте также: "Ветровая доска — что это такое"). Используя данный метод, допускается обрезка концов стропил как по отвесу (торец будет располагаться параллельно к стене), так и перпендикулярно оси стропил. Все зависит от предпочтений застройщика.

Давайте рассмотрим немного подробнее вариант с параллельным обрезанием концов досок стропил:

  • Для выполнения данной работы необходимо иметь строительные леса и выдвижную лестницу. Крепление будет осуществляться шуруповертом и саморезами по дереву.
  • Сперва закрепляют ветровую доску, после этого — внешнюю подшивку крыши софитом и наконец — внутреннюю подшивку. Сечение всех досок равное и составляет 150*20 мм.
  • Для изготовления короба необходимо отобрать ровные доски без сучков и остатков коры. Если короб планируется создавать в качестве так называемой «подшивы», то есть без применения разнообразных отделочных материалов, то используются калиброванные доски сечением 50*20 мм.
  • После закрытия стропил и фронтальной обрешетки короб необходимо обработать специальным защитным средством. По желанию, древесину можно покрыть морилкой и лаком. Это позволит продлить срок службы короба, а также заметно улучшит его эстетичность.
  • Для закрытия короба зачастую используют профнастил серого или белого цвета, марки С10. Также популярен виниловый сайдинг, который очень легко монтируется и имеет малый вес.
  • Подшивка частей карниза осуществляется с использованием специального материала — софитов, которые представляют собой перфорированные пластиковые или алюминиевые пластины. Немалая стоимость данного материала полностью компенсируется его привлекательностью и очень высокой функциональностью, поэтому установка софитов оправдана.
  • Независимо от выбранного материала для подшивания карнизных планок, необходимо использовать внешние уголки, цвет которых подбирают в соответствии с цветом самого короба. Размер данных элементов составляет 5 см. Отбортовка должна подойти под размер по ширине лобовой доски.
  • Для облагораживания вида боковых сторон используются специальные крышки, вырезанные из гладких листов. Их форму подбирают согласно форме торцевой части короба.
  • Фронтальная подшивка крыши выполняется гораздо проще. К выступающей обрешетке крепят две доски с сечением 150*20 мм. После этого они зашиваются подходящим материалом.

Установка кровельных кобылок, подробное видео:

Монтаж карниза и кобылки

Кровля с этим элементом является немного сложнее. Кобылки представляют собой доски сечением 150*30 мм или 100*30 мм. Также для того элемента могут использоваться обрезки стропильных брусьев, которые будут закрепляться к стропилам более широкой стороной. Во время монтажа кобылок ориентирование происходит по кирпичной кладке или по уровню.

После установки кобылок к ним крепят подшивные доски. В результате этой процедуры получается короб с горизонтально расположенной нижней частью. Затем можно переходить к украшению короба соответственно общему стилю дома или пожеланиям его владельца.

Выполняя монтаж карниза необходимо понимать, что кровля в должна «дышать». Под этим подразумевается попадание теплого воздуха в часть крыши под карнизом. После этого воздух, проходя стропила, обрешетку и сам кровельный материал выходит наружу. Это позволяет обеспечить правильную вентиляцию, которая хорошо просушивает крышу, оберегая ее от накопления конденсата и продлевая общий срок эксплуатации. Именно поэтому нельзя герметизировать какие-либо элементы конька или карниза. Их выполняют без использования монтажной пены или силикона. Исключение составляют только вертикальные примыкания к трубам и стенам, так как в этих местах проявляется высокая вероятность проникновения воды под кровлю.

Существует несколько видов подшивных карнизов с кобылками. Наиболее простым является способ укладки треугольного карниза. Кроме простоты монтажа, он отличается отсутствием неприятного гудения во время зимних вьюг, которое присуще другим типам карнизов.

Детали процесса установки

Перечислим основные правила его установки:

  • Стропила обрезают заподлицо с внешними стенами. При этом карниз не должен свешиваться над стеной. Если же не удалось избежать свешивания, то на стык стены и стропил необходимо прибить карнизную доску с водостоком.
  • Карнизный вынос образуется методом удлинения стропила кобылкой, которая прибивается прямо к ногам стропила. Данный подход достаточно распространен, так как отличается целым рядом преимуществ. Среди них — гарантированная защита подкарнизного пространства от задувания дождевой воды.

    Как сделать и закрепить кобылку в стропильной системе

    Кобылки в конечном итоге должны образовать зазор, который обеспечит проникновение свежего воздуха в подкровельное пространство.

  • Вынос карниза на кобылке оставляют открытым внизу. Его также можно и закрыть оструганными или прифугованными подшивными досками равной ширины и толщиной не более 25 мм. Подкровельное пространство закрывают досками перпендикулярно стене. Между досками и стеной оставляется зазор для правильной вентиляции.
  • Карнизный вынос закрепляют с помощью консолей с металлическими анкерами, заделанными в стену. Кобылку в таких местах заделывают заподлицо с консолью. Такой способ оформления применяют для вынесения подшивного карниза на расстояние, которое превышает допустимое для кобылки из дерева.
  • Кирпичный свес выполняют на стенах из камня, с выложенной кирпичом верхней частью. При этом соблюдается постепенный припуск рядов на треть длины кирпича или меньше (до 8 см). При этом ширина карнизного свеса не должна быть больше половины общей толщины стены.

Срок эксплуатации кровли во многом зависит от того, как был выполнен карнизный свес. В его монтаже очень важную роль имеет кобылка — кровля, выполненная при несоблюдении технологии установки этого элемента не сможет прослужить достаточно долго.



Перед началом работ необходимо выполнить точные расчеты и замеры. Также кобылка крыша и другие деревянные элементы должны обработаться антисептиками. Важно подготовить заранее все необходимые инструменты и материалы. При соблюдении порядка работ и выполнении всех требований по обустройству данного элемента можно улучшить внешний вид крыши, ее вентиляцию, а также продлить срок эксплуатации. Кроме того, такая кровля становится более устойчивой к сильным ветрам.

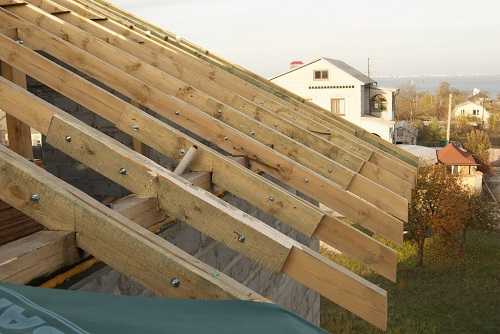

Устройство кобылок стропильной системе

astgift.ru

Крепление кобылки к стропильной ноге

Сделать это можно, как в старые добрые времена, гвоздями. Можно и современными саморезами, винтами по дереву, шурупами и прочими металлическими или деревянными нагелями. Но далее мы рассмотрим расчет именно гвоздевого соединения кобылки со стропильной ногой по той причине, что ни винты, ни саморезы сами по себе не увеличивают прочность соединения при действии рассматриваемых сил, а только увеличивают прочность общей сборки кровельной конструкции.

Например, мы продолжаем расчет кровли, рассмотренный в отдельном примере:



Рисунок 228.2. Определение длины стропильной ноги — балки.

Как мы уже выяснили, изгибающий момент на опоре — мауэрлате составляет M = 14500 кгс·см.

Кобылка – кровля со стропилами, удлиненными кобылками

При этом опорная реакция для консоли при нагрузке q = 326.1 кг/м  и принятой длине консоли k = 1 м составит

А = qk = 326.1·1 = 326.1 кг

Дальнейший расчет будет производиться на основании расчетных предпосылок, изложенных отдельно.

Если кобылка (ширина с = 5 см) со стропильной ногой (ширина с = 5 см) будет сбиваться 2 гвоздями диаметром 0.5 см (5 мм), длиной 10 см и расстояние между гвоздями принять s = 20 см (для уменьшения нагрузки на гвозди при разложении момента), то максимальная срезающая сила будет действовать только на один из гвоздей и составит:

Ттр = A/2 + M/s = 326.1/2 + 14500/20 = 888.05 кг

Между тем, согласно таблице 17, п.2.а) и рисунку 8.б). максимальная несущая способность одного гвоздя диаметром 0.5 см на срез составит:

Тс = 35cd = 35·5·0.5 = 87.5 кг

При этом максимальная несущая способность при изгибе гвоздя будет составлять

Ти = 250d2 + a2 = 250·0.52 + 52 = 87.5 кг (и не более 400d2 = 400·0.52 = 100 кг)

Таблица 17 (согласно СНиП II-25-80)



Рисунок 8. (согласно СНиП II-25-80) Нагельные соединения

а) симметричные, б) несимметричные

Т.е. расчетным следует считать минимальное значение, а именно Тс = 78.5 кг. А это значит, что двух гвоздей для надежного крепления кобылки нам явно не хватит, необходимо как минимум увеличивать расстояние между гвоздями для уменьшения срезающей силы, кроме того увеличивать количество гвоздей, да и количество рядов гвоздей тоже можно удвоить.

Таким образом, если мы примем в одном ряду 4 гвоздя, всего 2 ряда и расстояние между крайними гвоздями, исходя из допустимой максимальной срезающей силы составит

Ттр = А/8 + 9М/2·10s

тогда

s = 9M/20(Ттр — А/8) = 9·14500/20(87.5 — 326.1/8) = 139.6 см

Это очень большое расстояние между крайними гвоздями в ряду, а значит количество гвоздей можно увеличить, например до 12, по 6 гвоздей в каждом ряду, тогда

s = 50M/140(Ттр — А/12) = 50·14500/140(87.5 — 326.1/12) = 85.8 см

При этом расстояние между осями гвоздей составит 85.8/5 = 17.2 см. А чтобы гвозди не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП. Для наглядности воспользуемся картинкой, составленной на основе этих требований:

Рисунок 442.1.

Минимально допустимые расстояния между осями гвоздей.

Из этой картинки следует, что расстояние между осями соседних гвоздей в ряду, а также от оси крайнего гвоздя до среза кобылки или стропильной ноги должно быть не меньше s1 = 15d = 15·0.5 = 7.5 см (так как у нас ширина кобылки и ширина стропильной ноги равны 5 см, т.е. 10d), расстояние между осями рядов не менее s2 = 4d = 4·0.5 = 2 см, и расстояние от оси гвоздя до верха или низа элементов конструкции не менее s3 = 10d = 10·0.5 = 5 см.

А это значит что высоту кобылки из конструктивных соображений следует принимать не менее 5 + 5 + 2 =  12 см.

Теперь проверим, возможно ли, соблюдая эти условия, использовать 8 гвоздей в ряду.

s = 98M/336(Ттр — А/16) = 98·14500/336(87.5 — 326.1/16) = 63.01 см

При этом расстояние между осями соседних гвоздей составит 63.01/9 = 9 см.

Если для ровного счета принять расстояние s1 = 10 cм, то общая длина кобылки с учетом опорного участка составит 1.8 м.

Как видим и в этом случае конструктивные требования выполняются, хотя можно рассматривать еще и другие варианты, например изменить диаметр гвоздей. Но как по мне, лучше уменьшить длину кобылки хотя бы на 20 см. При этом опорная реакция уменьшится на 20%, а момент на опоре на все 34%.

Тут может возникнуть такой вопрос: а что будет, если кобылка прибита на глаз 4 гвоздями и при этом расстояние между крайними гвоздями 30 см? Отвечаю, в этом случае кровельный материал, который мы при расчетах не учитывали, вступит в работу, а кроме того, если под кобылкой есть стена, то в результате поворота у консоли — кобылки появится дополнительная опора и в этом случае для расчетов следует использовать другую расчетную схему. Но в любом случае этого лучше не допускать.

stroyvolga.ru

что такое, устройство, монтаж, фото, зачем нужны, как сделать на крыше, размер, в стропильной системе

Одним из самых ответственных этапов в строительстве дома является возведение скатной крыши. При этом недостаточно быть уверенным только в надежности несущей части и в добротности пирога кровли. Зачастую в процессе работы серьезные вопросы вызывает именно тот элемент, монтаж которого казался предельно простым и не стоящим особого внимания. Это в полной мере относится к карнизным вылетам крыши и к такому элементу их конструкции, как кобылка.

Кобылка — это необходимый элемент, увеличивающих длину карнизного свеса.

Что это такое и для чего необходимо?

Кобылка — это отрезок доски, с помощью которого удлиняют стропила для устройства карнизного свеса.

Он, в свою очередь, служит для отвода воды от стен дома, предотвращая их намокание. Это не только продлевает срок службы ограждающих конструкций, но и не ухудшает их теплотехнические показатели, что имеет особое значение для большинства климатических районов нашей страны. Кроме того, каждый видимый элемент крыши влияет на эстетическое восприятие здания в целом, и кобылки могут стать еще и яркими декоративными деталями.

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции — использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Так или иначе, многие люди решают организовывать свесы кровли именно с применением кобылок. И не зря, ведь данный элемент конструкции дает нам несколько плюсов:

  1. Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
  2. За счет меньшей длины стропила упрощается их подъем и монтаж.
  3. Короткими кобылками просто и легко вывести точную линию свеса.
  4. В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли.
  5. Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент — резные кобылки.
  6. Использование кобылки позволяет «переломить» идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

Читайте также:

Подшива крыши — что это такое и зачем необходима.

Что это такое ендова крыши.

О прравильном креплении стропил здесь.

Как это правильно сделать?

Если решение об использовании кобылок в конструкции свеса уже принято, то появляются вопросы по поводу монтажа узлов кобылка — мауэрлат — стропила. Рассмотрим этот узел подробнее.

Сначала необходимо определиться с длиной свеса — расстоянием от конца кобылки до стены по перпендикуляру к последней. Следует заметить, что рекомендуемое значение зависит от материала, из которого выполнено здание. Для каменного дома этот параметр не должен быть меньше 45 см, для деревянного — не менее 60 см.

Виды карнизных свесов скобылкой.

Далее следует внимательно отнестись к выбору древесины: любые дефекты (сучки, кора, свилеватость) нежелательны. Перед началом монтажа необходимо обработать все деревянные элементы грунтовкой, антипиренами, антисептиками и подвергнуть любой другой обработке, направленной на продление срока службы. Все процессы должны происходить в соответствии с существующими строительными нормами и правилами. Таким образом, перед началом работ должны быть готовы: строительные леса, калиброванные доски, гвозди, саморезы по дереву, защитные растворы, пропитки и покрытия, материалы для отделки карнизного короба. Из инструментов понадобятся: лестницы, шуруповерты, киянки, молотки.

Кобылка стандартно крепится к стропильной ноге на 4 гвоздя. Причем 2 из них должны быть забиты насквозь в обратных направлениях и загнуты. Если пренебречь этими деталями, то можно получить слабые на разрыв конструкции. Также кобылка не крепится непосредственно к стропильной ноге. Для лучшего закрепления между ними прокладывается вставка — небольшой отрезок доски. Если крепеж производится толстыми гвоздями, то сначала под них следует просверлить небольшие отверстия, чтобы не расколоть стропила вдоль при забивании.

Чтобы выставить нижние концы всех кобылок конструкции по одной прямой, можно воспользоваться следующим способом. Сначала с особым вниманием прибиваются первые и последние кобылки на линии. По их окончаниям натягивается шнур. Дальнейший подгон и монтаж остальных консолей происходит по этому шнуру.

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна «дышать». То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс — естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент — подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка — подшивная доска — участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно «дышащей» кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз — важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

kryshikrovli.ru

Кобылка кровли своими руками

Кобылка кровли– это отрезок доски применяемый для удлинения стропильной ноги при выполнении свеса кровли. Используют ее в случаях, когда длина досок, из которых изготовлены стропила недостаточна.

Свес кровли выполняет отвод воды со стен и предотвращает их намокание дождевыми и талыми водами, стекающими на них с кровли.

При строительстве такой крыши кобылки устанавливают с отступом от стены как минимум сорок сантиметров. Используемая для их изготовления доска должна быть уже доски, из которой сделано стропила.

Например, если стропила сделаны из досок сечением 150х50 миллиметров, то для изготовления кобылок используют доску сечением 100х50 мм.

Преимущества использования кобылок

Использование кобылок в процессе изготовления стропильной системы позволяет:

  • Применять древесину меньшей длины при ее сооружении;
  • подъем стропил и их монтаж на мауэрлат упрощается за счет снижения веса стропильной системы;
  • Выводить линию карнизного свеса намного легче при применении коротких легких кобылок, чем с помощью стропильных ног;
  • При повреждении или гниении кобылки ее можно легко заменить, не разбирая всю кровлю.

Кобылки иметь декоративную резьбу, что дает возможность украсить дом и придать ему неповторимый внешний вид.

Установка карнизных свесов без кобылок

Изготовление деревянного каркаса или короба под карнизом дает возможность закрыть доски, выступающие за пределы кровельного карниза, такие как обрешетка и стропила. Метод подшивки разных элементов карниза напрямую зависит от типа сделанного короба.

Самым эффективным и легким способом сооружения короба является выполнение каркаса из ветровой (лобовой) планки и подшивных реек, размещенных на внутренней (нижней) части стропил.

При использовании этого метода концы стропил можно обрезать перпендикулярно стропильной оси или по отвесу (торец расположен параллельно стене).

Рассмотрим более подробно вариант с параллельным обрезанием концов стропил:

  1. Для выполнения работ потребуются выдвижная лестница и строительные леса. Крепление выполняется с помощью саморезов по дереву и шуруповерта.
  2. В первую очередь крепят ветровую доску, далее – внешнюю подшивную, и, наконец – внутреннюю (стеновую). Доски должны иметь сечение 150х20 миллиметров.
  3. Короб изготавливают из не витых ровных досок, на которых нет коры и большого количества сучков. При изготовлении короба в роли «подшивы», без применяя отделочных материалов, нужно использовать сухие калиброванные доски с сечением 50х20 миллиметров.
  4. После закрытия стропил и фронтальной обрешетки короб обрабатывают защитными растворами. Его также можно покрыть морилкой или лаком, благодаря чему подшива будет служить эффективно и долго.Для получения покрытия высокого качества использовать достаточно дорогой, но в то же время эффективный корабельный лак.
  5. Для закрытия короба обычно используется профнастил марки С10 белого или светло-серого цвета либо виниловый сайдинг.
  6. Подшивку частей карниза также можно выполнить с помощью софитов. Они представляют собой перфорированные пластины из алюминия или пластика.Их достаточно высокая цена компенсируется привлекательным внешним видом и высокой функциональностью.
  7. Закрывать лобовую сторону короба нужно с помощью внешних уголков. Их расцветка должна совпадать с цветом короба.
  8. Боковые стороны облагораживают при помощи крышек, вырезанных из гладких листов вручную. Их форма должна соответствовать форме торцевой части короба.
  9. Фронтальную подшиву сделать намного проще. К выступающей обрешетке прибивают две доски сечением 150х20 миллиметров. Далее они зашиваются материалом.

Установка карниза с кобылками

Этот способ является более трудоемким и сложным по сравнению с предыдущим.



Кобылки – это доски сечением 150 х30 или 100х30 мм. В качестве кобылок также используют обрезки стропильных брусьев, которые крепят к стропилам. Широкие плоскости обрезков при этом должны располагаться перпендикулярно стене.

При установке кобылок нужно ориентироваться по уровню или по кладке из кирпича. После монтажа кобылок на них крепят подшивные доски. В итоге должен получиться короб с горизонтальной нижней плоскостью. Затем можно украсить короб в зависимости от общего стиля кровли здания и личных предпочтений.

При установке карниза нужно учитывать, что кровля должна дышать. Другими словами, теплый воздух должен попадать в подкарнизную часть, затем проходить стропила, обрешетку, кровельный материал и выходить наружу. Так обеспечивается эффективная вентиляция, которая будет сушить крышу, продлевая ее срок службы.

Существует несколько видов подшивных карнизов с использованием кобылок. Обычный треугольный карниз является самым простым способом. Он отличается от других видов выносных карнизов который легкостью монтажа и отсутствием гудения при зимних вьюгах.

Основные правила его установки:

  • Стропила обрезают на одном уровне с внешними стенами. Карниз при этом не должен свисать над стеной. При свешивании карниза на стык стропил и стены прибивают карнизную доску, снабженную водостоком.
  • Карнизный вынос создается за счет удлинения стропил кобылками. При этом кобылки приколачивают непосредственно кстропильным ногам. Этот способ очень популярен из-за множества преимуществ. Кобылки должны создавать зазор, который будет обеспечивать попадание достаточного количества воздуха для вентиляции кровли.
  • Карнизный вынос оставляют открытым снизу либо закрывают оструганными и прифугованными подшивными досками, имеющими одинаковую ширину. Толщина таких досок не должна превышать 25 миллиметров.Подкровельное пространство закрывают снизу перпендикулярно стене с помощью досок. Между досками и стеной должен быть зазор для осуществления вентиляции кровли.
  • Карнизный вынос укрепляют с помощью консолей с анкерами из железобетона или металла, заделанных в стену.Кобылку в этих местах заделывают на одном уровне с консолью.
  • Кирпичный свес выполняют на стенах из камня. Их верхнюю часть выкладывают из кирпича, соблюдая при этом постепенный припуск рядов на величину не более трети длины кирпича (80 мм). При этом карнизный кирпичный свес должен иметь ширину не больше половины толщины стены.

Похожие статьи :

info-krovlya.ru

Кобылка в стропильной системе - Всё о металлочерепице

Делаем кобылку в стропильной системе правильно

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Пару слов об устройстве крыши

Каркас крыши или стропильная система представляет собой сложный узел дома, состоящий из таких элементов, как:

  • Стропила – ребра каркаса, изготавливаемые из досок сечением 50х150 и служащие основой для монтажа кровельного пирога.
  • Мауэрлат – вспомогательный брус, закрепляемый по периметру стен в верхней их части. Основная его задача – опора нижних торцов стропил.
  • Боковые и коньковый прогоны – продольные доски или бруски, скрепляющие стропильные пары между собой, обеспечивая жесткость крыши и ее прочность.
  • Стойки – вертикальные подпирающие детали, помогающие сохранить целостность каркаса и передающие нагрузку от кровли на подпирающие части стен дома.
  • Лежень – продольный брусок нижнего расположения, служащий опорой для стоек.
  • Затяжка – горизонтальный обрезок доски или бруска, устанавливаемый между стропильными ногами для снижения распирающей нагрузки на стены дома.
  • Подстропильная нога – устанавливаемый под углом дополнительный подпирающий элемент, обеспечивающий сохранение прочности стропил. Это особенно актуально при большой ширине скатов.

Более подробно читайте в статье элементы крыши .

Каждая из перечисленных деталей по-своему важна и нужна. Каждая выполняет свойственные для нее функции.

Для удлинения стропил в нижней части, выступающей за плоскость стен дома, к деталям прибивают дополнительные обрезки досок меньшего сечения, которые и получили название кобылок.

Зачем увеличивать длину стропил

Как правило, стропила в нижней своей части опираются на верхушку стен. В домах из кирпича и блоков для удобства применяют упоминавшийся выше мауэрлат. В деревянных строениях в нем нет нужды. Крепление стропил выполняют непосредственно к стенам.
Допустим, стропила не будут наращиваться, и кровля будет настилаться, лишь слегка забегая за плоскость вертикальных конструкций дома или хозяйственной постройки. В этом случае влага будет стекать с крыши непосредственно на стены, что приведет к следующим негативным последствиям:

  1. материал стен будет промокать, пропуская влагу внутрь помещений, что обязательно приведет к образованию грибка и плесени, деятельность которых не полезна для человека;
  2. переувлажнение способствует быстрому разрушению материала стен.
  3. аналогичное воздействие на каркас дома оказывают повторяющиеся циклы замерзания и оттаивания.

Все вышеперечисленное привело к необходимости выноса края крыши за стены на 45-60 см в соответствии с имеющимся ГОСТом. Благодаря этому указанные негативные аспекты будут ликвидированы.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнилей.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

Монтируем детали на карниз

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Стропила из доски 50х150

Кобылка в конструкции крыши

Одним из самых ответственных этапов в строительстве дома является возведение скатной крыши. При этом недостаточно быть уверенным только в надежности несущей части и в добротности пирога кровли. Зачастую в процессе работы серьезные вопросы вызывает именно тот элемент, монтаж которого казался предельно простым и не стоящим особого внимания. Это в полной мере относится к карнизным вылетам крыши и к такому элементу их конструкции, как кобылка.

Кобылка – это необходимый элемент, увеличивающих длину карнизного свеса.

Что это такое и для чего необходимо?

Кобылка – это отрезок доски, с помощью которого удлиняют стропила для устройства карнизного свеса.

Он, в свою очередь, служит для отвода воды от стен дома, предотвращая их намокание. Это не только продлевает срок службы ограждающих конструкций, но и не ухудшает их теплотехнические показатели, что имеет особое значение для большинства климатических районов нашей страны. Кроме того, каждый видимый элемент крыши влияет на эстетическое восприятие здания в целом, и кобылки могут стать еще и яркими декоративными деталями.

Никто не сомневается в необходимости карнизов, при этом далеко не каждый является сторонником их устройства с применением кобылок. Еще один логичный вариант конструкции – использовать стропила большей длины, достаточной для организации свеса. Именно возможность или невозможность приобрести доску (брус) достаточной общей длины часто становится решающей в этом вопросе. В качестве дополнительного аргумента сторонники этой конструкции обычно приводят то соображение, что надежность целого стропила будет выше, чем составного. Однако в таком случае не следует забывать, что, отказываясь от кобылок, вы приобретаете более сложную врубку стропила в мауэрлат.

Схема присоединения кобылки.

Так или иначе, многие люди решают организовывать свесы кровли именно с применением кобылок. И не зря, ведь данный элемент конструкции дает нам несколько плюсов:

  1. Древесина под стропила берется только необходимой длины от конька до мауэрлата, что уменьшает их общую стоимость. Кобылки же изготавливаются из более дешевой доски сечением 5 на 10 см.
  2. За счет меньшей длины стропила упрощается их подъем и монтаж.
  3. Короткими кобылками просто и легко вывести точную линию свеса.
  4. В случае возникновения проблем с кобылками уже в процессе эксплуатации здания, проще заменить только их, чем все поврежденные части стропильной конструкции, для чего потребовался бы полный демонтаж кровли .
  5. Появляется возможность повысить эстетическую привлекательность дома, применив особенно красивый элемент – резные кобылки.
  6. Использование кобылки позволяет “переломить” идущую от стропила линию крыши и достигнуть этим определенного эстетического эффекта.

Как это правильно сделать?

Если решение об использовании кобылок в конструкции свеса уже принято, то появляются вопросы по поводу монтажа узлов кобылка – мауэрлат – стропила. Рассмотрим этот узел подробнее.

Сначала необходимо определиться с длиной свеса – расстоянием от конца кобылки до стены по перпендикуляру к последней. Следует заметить, что рекомендуемое значение зависит от материала, из которого выполнено здание. Для каменного дома этот параметр не должен быть меньше 45 см, для деревянного – не менее 60 см.

Виды карнизных свесов скобылкой.

Далее следует внимательно отнестись к выбору древесины: любые дефекты (сучки, кора, свилеватость) нежелательны. Перед началом монтажа необходимо обработать все деревянные элементы грунтовкой, антипиренами, антисептиками и подвергнуть любой другой обработке, направленной на продление срока службы. Все процессы должны происходить в соответствии с существующими строительными нормами и правилами. Таким образом, перед началом работ должны быть готовы: строительные леса, калиброванные доски, гвозди, саморезы по дереву, защитные растворы, пропитки и покрытия, материалы для отделки карнизного короба. Из инструментов понадобятся: лестницы, шуруповерты, киянки, молотки.

Кобылка стандартно крепится к стропильной ноге на 4 гвоздя. Причем 2 из них должны быть забиты насквозь в обратных направлениях и загнуты. Если пренебречь этими деталями, то можно получить слабые на разрыв конструкции. Также кобылка не крепится непосредственно к стропильной ноге. Для лучшего закрепления между ними прокладывается вставка – небольшой отрезок доски. Если крепеж производится толстыми гвоздями, то сначала под них следует просверлить небольшие отверстия, чтобы не расколоть стропила вдоль при забивании.

Чтобы выставить нижние концы всех кобылок конструкции по одной прямой, можно воспользоваться следующим способом. Сначала с особым вниманием прибиваются первые и последние кобылки на линии. По их окончаниям натягивается шнур. Дальнейший подгон и монтаж остальных консолей происходит по этому шнуру.

Завершаем монтаж карниза

Если для строительства были выбраны декоративные кобылки, или даже в обычных с помощью пропиток удалось выявить красивую структуру древесины, то в таком случае работа над организацией консолей может быть закончена. В остальных случаях прибегают к монтажу карнизного короба. Главное, что необходимо помнить, это то, что вся кровля должна “дышать”. То есть должна присутствовать циркуляция воздуха, поступающего от карниза, проходящего через все слои кровли и выходящего наружу. Этот процесс – естественная вентиляция, содержащая каждый элемент кровли в сухом состоянии и продлевающая срок службы конструкции в целом.

Для устройства карнизного короба к каждой кобылке горизонтально крепится еще один элемент – подшивная доска. Конструкция необходима для получения замкнутого контура: кобылка – подшивная доска – участок стены. Далее осуществляется подшивка карниза. Выбирая материалы и монтируя короб, следует помнить не только о том, что качество его исполнения будет влиять на эстетическое восприятие дома в целом, но и о необходимости создания именно “дышащей” кровли. Поэтому карниз, как и другие элементы кровли, нельзя монтировать герметично, не приветствуется использование монтажной пены или силикона.

Карниз – важный элемент крыши. Необходимо учесть все детали, ответственно подходить как к его конструированию, так и к оформлению. Пренебрежение приведенными в статье советами советами неминуемо ведет за собой нарушение микроклимата кровли, ускоренное гниение деревянных конструкций и досрочный выход из строя крыши в целом.

Поделитесь полезной статьей:

Кобылка крыши — устройство конструкции своими руками

Схема крыши с кобылкой

Когда речь идет о таком понятии, как кобылка, кровля с ней монтируется с использованием карнизных свесов, закрытых коробами. С помощью кобылок производится их удлинение. Данная статья расскажет об этом важном кровельном элементе и о том, как осуществляется закрытие карнизов.
Кобылка представляет собой отрезок доски, с помощью которого производится удлинение стропильной ноги, используемой при устройстве свесов крыши. Необходимость в ней возникает, когда длина доски, используемой для изготовления стропил, оказывается меньше, чем необходимо для устройства свеса. Без него, практически, невозможно отвести от стен стекающую с кровли воду. Если этого не сделать, то она в виде дождя или талого снега будет стекать непосредственно по стенам, которые будут постоянно мокрыми. Для предотвращения такой неприятной ситуации от стен делают отступ величиной не меньше 40 сантиметров.

Доска, из которой делаются кобылки, по своей ширине обычно меньше ширины стропильной доски. Например, если стропила изготовлены из досок размером 150х50 мм, то для изготовления кобылок можно использовать доску с сечением 100х50 мм.

Использование кобылок в процессе монтажных работ по сооружению крыши и ее стропильной системы дает возможность:

  • при их изготовлении применять пиломатериалы с меньшей длиной доски;
  • облегчить подъем и установку на мауэрлат стропил, поскольку они будут иметь меньший вес;
  • с меньшими усилиями вывести линию свеса карниза, используя при этом более легкие по сравнению со стропильными ногами кобылки;
  • в случае, когда кобылка повредится или она подвергнется гниению, ее можно безболезненно заменить, не разбирая конструкцию крыши.

В наше время, как и в прошлом, есть мастера, которые могут делать резные кобылки, кровля с которыми приобретает по-настоящему привлекательный вид. Дом с таким декоративным элементом отличается неповторимостью и оригинальностью.

Устройство карнизных свесов без кобылок

Карнизный свес без кобылки

Если под карнизом сделать короба или изготовить деревянный каркас, то это будет прекрасной возможностью для облагораживания внешнего вида постройки. Все это позволит закрыть всевозможные выступающие элементы кровельной конструкции, к которым можно причислить обрешетку и стропила. Каким способом будут подшиваться различные элементы карниза, будет зависеть от типа изготовленного карнизного короба.

К наиболее эффективному и простому методу изготовления такого короба относится монтаж каркаса с помощью лобовой или ветровой планки и подшивных реек. Они размещаются на нижней (внутренней) части стропил.

При использовании такого метода могут быть учтены вкусы хозяина постройки, поскольку существует два варианта обрезания концов стропил. Они могут быть обрезаны по отвесу так, что торец будет располагаться параллельно по отношению к стене. В другом случае, концы стропил могут быть обрезаны перпендикулярно стропильной оси.

Остановимся более подробно на варианте с параллельным обрезанием стропильных концов (при таком способе кобылка — элемент конструкции кровли, не предусмотрен):

  1. Выполнение работ потребует использования стропильных лесов, а также выдвижной лестницы. Для крепления кровельных элементов понадобится шуруповерт и саморезы по дереву;
  2. В первую очередь, необходимо прикрепить ветровую доску, затем последовательно крепится внешняя подшивная и внутренняя (стеновая) доски. Все доски имеют одинаковое сечение 150х20 мм;
  3. При изготовлении короба используются отобранные не витые и ровные доски. Они должны быть очищены от коры и не иметь в большом количестве сучков. Когда изготовление короба планируется сделать в качестве «подшивы», без использования отделочных материалов, то работу выполняют с использованием калиброванных сухих досок, имеющих сечение 50х20 мм.
  4. После того, как были закрыты фронтальная обрешетка и стропила, с целью защиты, производится обработка короба специальными растворами. Если есть желание, то короб можно обработать морилкой или покрыть лаком. В этом случает «подшива» будет служить дольше и наиболее эффективно.

Добиться наиболее качественного покрытия можно, используя достаточно дорогой, но по-настоящему эффективный корабельный лак.

  • В качестве закрывающего короб материала пользуются профнастилом марки С10, имеющим белый или светло-серый цвет. Может также использоваться виниловый сайдинг, который легок в монтаже и имеет небольшой вес.
  • Некоторые части карниза можно подшивать с использованием специального материала – софитов. Он представляет собой перфорированные пластины, изготовленные из алюминия или пластика. Хотя их стоимость считается довольно высокой, она оправдана за счет привлекательного внешнего вида материала и его высокой функциональности.
  • Независимо от материала, который был использован для подшивки карнизных планок, закрывать лобовые (ветровые) стороны короба придется с использованием внешних уголков, цвет которых должен совпадать с цветом самого короба. По размеру уголки должны быть 50 мм, их обортовка по размеру должна соответствовать ширине ветровой части.
  • С целью облагородить боковые стороны короба вырезаются крышки. Делается это вручную, а материалом служат гладкие листы, форма которых будет зависеть от формы торцевой части коробов.
  • Выполнить фронтальную «подшиву» намного проще. Делается это с помощью двух досок с сечением 150х20 мм, которые крепят к выступающей обрешетке. В дальнейшем их зашивают наиболее подходящим материалом.

Устройство карнизных свесов с применением кобылок

Когда для подшивания карнизов используется горизонтальная кобылка, кровля, особенности проведения работ которой могут отличаться друг от друга, монтируется с некоторыми дополнительными сложностями и требует больших трудовых затрат.

Как конструктивный элемент, кобылка представляют собой не что иное, как доску с сечением 100х30 или 150х30 мм. В этом качестве могут выступать обрезки стропильных брусьев. Их крепление к стропилам осуществляется таким образом, чтобы расположение широких плоскостей было перпендикулярно по отношению к стене.

Осуществляя монтаж кобылок, было бы правильно взять за ориентир кирпичную кладку или же делать работы с использованием уровня.

После установки кобылок приступают к процессу крепления подшивных досок. Как результат, получается короб с нижней плоскостью, расположенной горизонтально. В дальнейшем короб можно оформить или украсить в зависимости от общей архитектуры подстройки и личных вкусов домовладельцев.

Приступая к монтажу карниза, не следует забывать о таком важном моменте, как способность кровли «дышать». Под этим подразумевается, что в подкарнизную часть должен попадать теплый воздух. Проходя через такие элементы кровли, как стропила, обрешетка и кровельное покрытие, он устремляется наружу. Благодаря воздушному потоку происходит эффективная вентиляция, которая создает условия для сухого состояния крыши и продлевает срок ее службы.

Стропила с кобылкой

Исходя из вышеописанного, очень важно не допустить, чтобы какой-либо коньковый элемент или элемент карниза стал герметичным. По этой причине при выполнении монтажных работ нельзя применять монтажную пенку и силикон. Исключением являются только трубы. В противном случае, уже через несколько лет эксплуатации могут начаться нежелательные процессы, связанные с гниением конструкции крыши.

В настоящее время карнизы подшивают разными способами. Когда есть кобылка, крыша может быть отделана обычным треугольным карнизом. Он отличается простотой монтажа и по сравнению с другими выносными карнизами исключает такой нежелательный момент, как неприятное гудение во время зимних вьюжных ветров.

Остановимся на основных правилах устройства треугольного карниза:

  1. Обрезание стропил необходимо делать заподлицо с внешними стенами. При этом не допускается, чтобы карниз свешивался над стеной. Если он все-таки свешивается, в местах стыка стропил и стены прибивают карнизную доску, снабженную водостоком.
  2. Образование карнизного выноса происходит в результате увеличения длины стропил с помощью кобылок. Они прибиваются непосредственно к стропильным ногам. То, что такой способ приобрел большую популярность, объясняется преимуществами, которые он имеет. Например, он гарантированно защищает подкарнизное пространство от дождевых капель, которые может задуть туда сильный ветер. Все это достигается при помощи несложного устройства под названием « кобылка». Кровля, размеры зазора с которой образовывают кобылки, должна быть обеспечена хорошей вентиляцией пространства, находящегося под крышей.
  3. Вынос карниза, там, где расположены кобылки, снизу остается открытым. Его можно закрыть, используя оструганные и прифугованные подшивные доски равной ширины. Их толщина должна быть в пределах 25 миллиметров (подшивной карниз). Подкровельное пространство следует закрывать досками перпендикулярно стене и снизу. Стена и доски для вентиляции кровли также имеют между собою зазор.
  4. Карнизный вынос укрепляют при помощи консолей, снабженных металлическими или железобетонными анкерами. Их заделывают в стену. В таких местах кобылка заделывается с консолью заподлицо. Использование данного способа оправдано, когда подшивной карниз выносится на расстояние, которое является выше допустимого для кобылки из дерева.
  5. Кирпичный свес делается на каменных стенах домов, верхняя часть которых выложена из кирпичей. При этом соблюдается постепенный припуск рядов на величину, которая не превышает третью часть длины кирпича(80 мм). Карнизный кирпичный свес не должен быть больше половины толщины стены.

Долговременная эксплуатация кровли во многом определяется качеством выполнения карнизных свесов. Во время их монтажа существенная роль отводится такому конструктивному элементу, как кобылка. Кровля, особенности проведения работ которой требуют грамотного выполнения карниза, может, в противном случае, промокнуть или потерять свои свойства из-за намокания теплоизоляции.

Для обеспечения долговечности и экономичности эксплуатации фасада и кровли разрабатывается комплекс мероприятий, которые выходят за рамки монтажа и поставки материалов. К вопросу создания качественной кровли необходимо подходить комплексно.

Карнизный свес представляет собой визуальную границу, которая отделяет кровлю от внешнего фасада. Он берет не себя архитектурный акцент и является явным и очевидным элементом здания. По этой причине, к процессу оформления карниза следует подходить с особым вниманием, поскольку он является одним из наиболее ответственных элементов постройки. Вследствие естественных теплопотерь на карнизном свесе может образовываться наледь. В результате, карниз может разрушиться или может произойти закупорка подкровельной вентиляции карнизного свеса. Последствия могут быть самыми печальными – образуется конденсат, появится плесень, конструкция кровли начнет гнить и т.п.

Когда речь идет о подшивке карниза, то имеются в виду работы, связанные с монтажом декоративных элементов на нижней плоскости карнизных свесов. Декоративная отделка с использованием сайдинга, дерева, меди и других материалов не относится к наиболее важному этапу в процессе оформления карнизного свеса.

До ее формирования проводится проектирование и монтажные работы несущей конструкции карниза и составляющих кровельного пирога.

Проектные и монтажные работы по устройству карнизного свеса учитывают следующее:

  • Величину вылета карнизного свеса от опоры в виде несущей стены. Она является проектной величиной, зависящей от несущей способности конструкции и других факторов, которые учитываются при разработке проекта.
  • Обеспечивает ли карнизный свес достаточное поступление воздуха в подкровельное пространство.
  • Способы крепления декоративных элементов в виде панелей должны быть такими, чтобы они обеспечивали их надежное функционирование при любой погоде.

Источники: http://besedkibest.ru/o-kryshah/kobylka-v-stropilnoy-sisteme.html, http://kryshikrovli.ru/elementy/raznye/kobylka.html, http://roof-tops.ru/montazh/kobylka-krovlya/

stroykrishu.ru
