Не секрет, что одним из самых сложных этапов в сооружении современного частного дома является оборудование канализации. На рынке строительных материалов представлено множество предложений для обустройства такой системы. Остановимся на самом доступном по стоимости и сложности варианте — канализации из бетонных колец, построенной своими руками.

Достоинства и недостатки

Определим сильные и слабые стороны устройства канализации из бетонных колец.

Достоинства:

• Быстрота монтажа и простота уплотнения стыков.
• Сочетание металлической арматуры с бетоном гораздо прочнее кирпичной кладки.
• Срок эксплуатации колец значительно больше многих других материалов.
• Изначально правильная круглая форма конструкции, что крайне трудно повторить при укладке кирпича.
• Удобство проведения изоляции от внешней влаги.

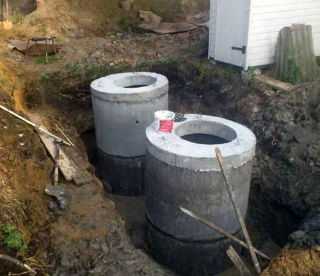

Кольца из бетона

Недостатки:

• Внушительная масса детали. Для устройства септика из бетонных колец приходится использовать технику.
• Исключается ручное перемещение колец по территории для предупреждения растрескивания от их перекатывания.

Участок, на котором нет постоянных жильцов, не требует оборудования сложной системы канализации. Для небольшого количества стоков вполне достаточно будет выгребной ямы.

Между прочим: в отличии от постоянной высоты 0,9 м, кольца из железобетона выпускаются разными по ширине. Чаще всего для канализации частного дома используются кольца от 0,7 м до 2 м, исходя из интенсивности наполнения. Средним показателем среди различных вариантов является установка 3-4 колец по одному метру в диаметре.

Необходимые материалы:

• Три кольца 1х0,9 м.
• Обычная смесь песка и цемента для заливки донной части котлована и уплотнения мест соединения соседних колец и крышки.
• Заготовки для оборудования не слишком массивного фундамента под кольца, не более, чем в два кирпича.
• Крышка из бетона, оборудованная люком.

Земельные работы под канализацию

В первую очередь подготавливается котлован с учетом допуска по радиусу для ускорения закладки. Заливается основание по контуру колец из бетона и дно котлована.

После достаточного просыхания дна (от 3 до 5 дней) устанавливаются кольца. Поскольку закладка колец возможна только при наличии строительной техники, необходимо заблаговременно обеспечить свободный проезд и место для размещения оборудования.

Еще раз о необходимости допусков в габаритах котлована. При неправильной разметке перерасход времени аренды техники приведет к увеличению расходов.

По окончании установки колец проводится герметизация внутренней поверхности нанесением штукатурки. Таким образом предотвращается попадание неочищенных стоков в грунт. Затем укладывается труба от здания, монтируется крышка из бетона, устанавливается труба вентиляции высотой 0,4-0,6 м.

Яму можно запускать в эксплуатацию. Теперь нужно каждые 6 месяцев очищать ее, пользуясь услугами коммунальной техники.

Таким образом мы разобрались, как сделать септик из бетонных колец. Процесс довольно трудоемкий, но простой.

Следующим вопросом будет оборудование более современной, независимой системы отвода стоков для дачного участка.

Для загородного дома, где семья проживает постоянно, пользуясь водой в полном объеме, необходимо оборудовать систему канализации, дополненную септиком и колодцем для фильтрации.

Наглядно такая система выглядит следующим образом (см. рис.)

Септик и колодец для фильтрации

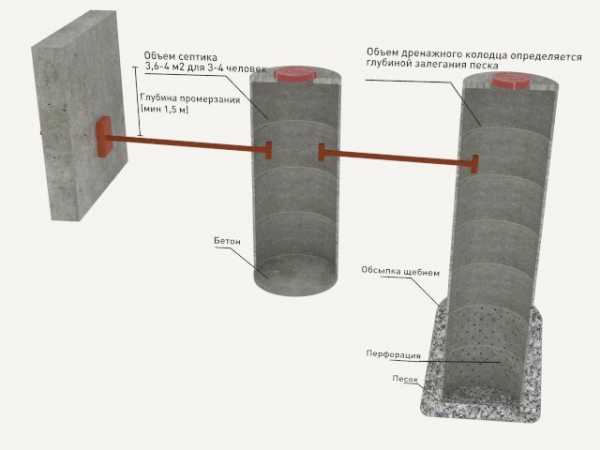

Схема размещения элементов представляет собой следующее:

Схема расположения септика и колодца для фильтрации

Необходимо приготовить:

• Три кольца 1х0,9 м.
• Цементно-песчаная смесь для бетонирования дна котлована и стыков соседних колец и крышки.
• Материал для заливки фундамента под кольца.
• Песок в количестве, необходимом для насыпания 0,5 м подушки.
• Гравий в количестве, необходимом для создания 0,2 м прослойки между слоем песка и колодцем; 0,2 м внешней обсыпки от уровня дна высотой 0,9 м.
• Крышка из бетона с местом для люка.

Функциональная нагрузка на колодец для фильтрации заключается в том, чтобы отводить из установленного септика очищенные стоки непосредственно в грунт.

Сточные воды по трубе канализации от здания переходят в септик, оборудованный по схеме сливной ямы. В его объеме происходит отделение нерастворимых составляющих. Септик выполняется с обязательной изоляцией от преждевременного выхода жидкости в почву, размером от 3 до 4 кубометров на 4-х проживающих человек со средним количеством использования воды 150 литров в сутки на каждого.

При наличии в здании стояка канализации вентиляция септика происходит через него и установка дополнительной трубы необязательна. Размеры трубы для канализации должны соответствовать принятому стандарту, не менее 10 см в диаметре. Глубина вкапывания составляет около 120 см.

Минимальный уклон канализации для прохождения жидких отходов по трубе имеет величину 20 мм, максимальный — 50 мм на каждые 100 см трубы, что заставляет заблаговременно предусматривать глубину вкапывания канализационных колодцев.

Согласно требованиям СНИП септик может быть расположен на удалении не менее 5-20 м от жилища и 20 м от места забора воды при наличии почвы с преобладанием глины, и 50 м при почве с высоким содержанием песка.

Переход из септика в колодец для фильтрации оборудуется ниже точки ввода трубы в септик из здания на 50-150 мм.

Установка колодца для фильтрации

Котлован под колодец для фильтрации должен быть углублен до песчаного слоя. При невозможности ставится дренажное поле.

Последовательность проведения работ:

• Насыпается и трамбуется песчаная подушка 0,5 м.
• Сверху располагается гравий 0,2 м.
• Нижнее кольцо с дренажными отверстиями готовится к установке.
• Кольцо краном устанавливается на подготовленное место.
• Монтируются следующие кольца, соединяются между собой. Уплотнять стыки необязательно.
• Внешняя сторона колец засыпается гравием на высоту дренажных отверстий для защиты от перекрытия их грунтом.
• Устанавливается переливная труба из септика в колодец.
• Сверху вся система накрывается крышкой из бетона и слоем земли.

В результате получилась следующая конструкция:

Готовая независимая канализация

После проведенных работ жидкие отходы, перетекая из жилища в сделанный септик из колец своими руками, оставляют в нем нерастворимый осадок, очищенная вода поступает в дренажный колодец, где впитывается в грунт. Разница уровней дна колодца и ближайшего водоносного слоя должно быть больше метра.

Между прочим: люки в колодцы канализации следует максимально защитить от случайного падения туда людей.

kanalizacyapro.ru

Устройство и гидроизоляция колодца из бетонных колец

Содержание

Колодец можно сделать из разных материалов: кирпича, пластика, железобетона, бетона сборного или монолитного. Большой популярностью пользуется колодец из бетонных колец. Связанно это с тем, что это довольно универсальная постройка, а устройство подобной системы можно произвести своими руками.

Монтаж гидроизолированного бетонного кольца для колодца

Бетонные колодцы монтируют разными способами. При желании с работой реально справиться даже самостоятельно. Но для этого вам потребуется обратить внимание на несколько нюансов и обратить внимание на общую технологию работы.

В чём особенности бетонного колодца?

Колодец из бетонных колец может выполнять несколько функций. В зависимости от назначения и местоположения можно выделить такие виды:

• Смотровые. Их установка необходима на длинных участках или поворотах. Они необходимы для того, чтобы иметь возможность периодической очистки трубопроводов.
• Промывные. Такие постройки используются для промывания сетей, поэтому устанавливают их на самой верхней точке сетей.
• Отстойные. Строительство таких систем необходимо для очистки от тяжелых частиц стоков.
• Перепадные. Устанавливают либо на местах крутых спусков, либо там, где стоки сбрасывают скорость течения.
• Дождевые. Устройство таких колодцев предполагает сбор атмосферных осадков.
• Дренажные. Главной задачей является доочистка сточных вод. Их устанавливают в местах удаленных от водоемов или канализационных систем.
• Питьевые. В этом случае установка колодцев из бетонных колец производится с целью получения питьевой воды, например на дачах.

Все производители бетонных колец для колодца должны руководствоваться нормами ГОСТ. В этом документе прописаны основные размеры, диаметр колец.

Читайте также: почему так популярны пластиковые кольца для колодца?

Изготавливают кольца из бетона методом вибропрессования, используя мелкозернистый бетон. В стенки закладывают железные стержни и проволоку.

Внутренний диаметр бетонного кольца по стандартам должен быть:

• для стеновых бетонных колец при высоте 290 – 1190 мм он будет равен 700-2500 мм;
• для рабочих камер при высоте 1270—3110 мм диаметр равен 820-2500 мм.


  Процесс разработки грунта для создания канала колодца

Высота при согласовании может быть увеличена до 1790 мм. В зависимости от размеров меняется вес и объем бетонного кольца. На маркировке изделия объем не указывается. Чтобы вычислить объем можно воспользоваться формулой:

V= П*R2*Н, где

• П=3.14,
• R – радиус изделия,
• H – высота изделия.

Колодец из бетонных колец включает следующие элементы:

1. Оголовок (верхняя часть). Он необходим, чтобы в колодец не попадала пыль и грязь. Также оголовок препятствует промерзанию колодца.
2. Главный ствол. Делается в основном круглой формы и является средней частью системы.
3. Водоприемник. Служит местом скапливания и хранения воды.

На боковых стенках конструкций ставят маркировку, обозначающую тип, внутренний диаметр и высоту изделия.
к меню ↑

Какие плюсы и минусы у бетонных колодцев?

К преимуществам сборных бетонных колодцев можно отнести:

• Прочность. Возможна установка колодцев на большую глубину, благодаря прочности материала.
• Стойкость. Устройство колодцев можно производить для эксплуатации в агрессивных средах.
• Простоту монтажа. За короткий срок, возможно, ввести в эксплуатацию.
• Долговечность.


  Простейший смотровой колодец для дренажной системы

К недостаткам изделий относится:

• Большой вес кольца из бетона. Чтобы осуществить монтаж конструкции нужна спецтехника, способная поднять вес и осторожно опустить в нужное место.
• Необходимость обработки стыков. Для того чтобы грунт не просачивался нужна тщательная герметизация.
• Хрупкость и трещины, если неравномерно прилагать нагрузку.
• Возможность смещения колец из-за морозного пучения почвы.

Устройство бетонного колодца должно начинаться с подбора колец из бетона. Следует учесть, что состав бетона для производства элементов отличается. Можно подобрать оптимальный вариант в зависимости от климатических особенностей местности, уровня грунтовых вод и степень их агрессивности.

Размеры элементов из бетона нужно подбирать соответственно назначению сооружения, и при необходимости учитывать диаметр входящего трубопровода и объем нужного колодца.

Для питьевых колодцев, а также чтобы соорудить канализационный резервуар применяют сквозные кольца.

Подбирать кольца нужно таким образом, чтобы внутренний диаметр каждого совпадал. А вот для того, чтобы вывести колодец до нужной отметки проще подбирать кольца разной высоты.

Герметизация смонтированных дренажных колодцев

Если необходимо устройство с максимальным уровнем герметичности, то лучше сделать установку кольца с монолитным дном. Но установка такого элемента возможно только в неглубоком колодце, так как опускным способом их монтировать нельзя.
к меню ↑

Установка своими руками

В зависимости от типа колодцев, существуют некоторые различия в технологии строительства. Но существуют и общие рекомендации при установке колодцев своими руками. Дело в том, что своими руками колодцы устанавливают по особенной технологии. Здесь вам потребуются некоторые навыки и умения.

Главная задача: нужно правильно расположить кольца по горизонтали и вертикали. Для контроля за этим используют отвес и уровень.

При строительстве неглубоких колодцев, где требуется 2-3 кольца, можно сразу вырыть котлован нужной глубины, под соответствующий диаметр колец. Поскольку кольца имеют достаточно большой вес, лучше использовать грузоподъемную технику. Тогда строительство займет 2-3 дня.

Гидроизоляция своими руками и наружный дренаж тоже может занять около 2 дней. Максимально ровную поверхность котлована покрывают слоем песка в 15-20 см и утрамбовывают. Сверху устанавливают днище колодца.

Герметизация колодцев, особенно для питьевой воды должна проходить тщательно, чтобы не производить ремонт постройки в будущем. Еще перед монтажом должна быть произведена наружная гидроизоляция всех элементов постройки. Внутренняя герметизация производится после того, как все детали будут зафиксированы.

Гидроизоляция колодцев и ремонт своими руками делается с помощью обработки поверхности бетона таким материалом как битум или жидкое стекло. Также герметизация возможна и при помощи более современных проникающих составов.

Читайте также: устройство и особенности копки колодцев зимой.

Монтаж крупногабаритного бетонного кольца с помощью автомобильного крана

При самостоятельном изготовлении колец в бетон сразу добавляют пластифицирующие добавки. После этого в гидроизоляции стен шахты вообще нет необходимости. Следует заметить, что в колодцах для питьевой воды внутренняя гидроизоляция не делается.

Поэтому для питьевых колодцев есть два варианта: либо использовать кольца из бетона с примесью пластификатора, либо выполнять колодец монолитным способом, в котором установка опалубки производится прямо в шахту.

Более глубокие колодцы монтируют опускным способом. Чтобы избежать смещения колец, их соединяют скобами или пластинами с болтами. Гидроизоляция стыков своими руками делается следующим образом: грунтуют фальцы колец, потом в углубление закладывают пеньковый жгут и заделывают шов цементом.

Чтобы гидроизоляция не подвела можно в цементный раствор добавить пластификатор. Ремонт колодца после смещения колец также производят с помощью герметика или смеси цемента и клея ПВА. Ремонт производят с внутренней и внешней стороны колодца.

Такими же материалами производят ремонт трещин в бетонных стенах. Если повреждения небольшие, то допускается ремонт только с одной стороны. Если же повреждения носят более разрушительный характер, то необходим ремонт и с внешней стороны.

Для выполнения отверстий под трубопровод можно использовать болгарку, штроборез или дрель с насадкой «коронка по бетону». Размеры отверстия должны быть немного больше диаметра трубопровода, чтобы можно было выполнить герметизацию своими руками. Используют фиброрезину или водостойкий герметик на подобие силикона.

После выполнения всех изоляционных работ, необходимо произвести монтаж плиты перекрытия и приступать к засыпке.

Стоит выполнить дренаж по периметру колодца, если на участке близко находится уровень грунтовых вод. Для этого между стенкой колодца и котлованом небольшими слоями насыпают песчано-гравийную смесь, чередуя ее с глиной. Глину необходимо хорошо утрамбовывать.
к меню ↑

Как сделать монтаж бетонных колец для колодца? (видео)

 Главная страница » Колодцы

byreniepro.ru

видео-инструкция по монтажу своими руками, особенности бетонных, колодезных колец, смета, фото

Создание обрабатывающей сточные воды системы на дачном участке, где нет централизованной канализации, имеет очень большое значение, так как бесконтрольный выброс отходов жизнедеятельности человека быстро загрязняет почву и делает её непригодной для выращивания растительных культур. Установка канализационных колодцев помогает решить данную проблему. В этой статье мы рассмотрим правильный подход к этому вопросу.

Фото канализационного колодца

Общие положения

Колодцы, выполняющие нужды канализации, могут быть двух типов:

Схема резервуара для фильтрации стоков

• Накопительные. Нечистоты собираются до определённого уровня, после чего выкачиваются ассенизаторской машиной.

Установка колец в колодец накопительного типа

Обычно конструкция помещается сразу после септика. Стоимость установки колодца того или иного типа примерно одинаковая. Какой из них выбрать зависит от особенностей вашего участка, возможности его частой откачки и личных предпочтений.

Совет: если суточный объём сточных вод не превышает один кубический метр, то вполне можно обойтись только одним колодцем без установки септика.
Это позволит значительно сэкономить семейный бюджет.

Монтажные работы

Производство такого очистительного сооружения не требует особых умений и вполне осуществимо своими руками.

Выбор материала

На сегодняшний день практикуется использование пластика, кирпича и бетона.

Но самым оптимальным вариантом является установка бетонных колец в колодец, что предоставляет следующие преимущества:

• Высокая прочность армированного бетона.
• Простота строительных работ. В отличие от заливки бетона, где требуется замес раствора, монтаж опалубки и армирование, здесь происходит установка уже готовых изделий.
• Доступная цена.
• Влагоустойчивость.
• Долговечность. Отсутствуют деструктивные процессы гниения и коррозии.

Бетонные кольца

Выбор места

Установка колодезных колец должна проходить в таком месте, которое будет соответствовать всем необходимым техническим и санитарным условиям:

• Удалённость от жилой постройки не менее чем на 5 м.
• Наличие достаточного пространства для подъезда ассенизаторской машины.

Ассенизаторы за работой

Совет: рекомендуется при укладке сточной трубы из дома к колодезной шахте избегать создания поворотов, так как они могут стать причиной образования затора.

Установка

После выбора места создаётся смета на установку колодца, в которую входит стоимость колец, канализационной трубы и гравия, необходимого для создания донного фильтра. Закупив всё необходимое можно приступать к самим работам:

Инструкция монтажа:

1. Роем котлован. Его глубина с учётом уровня промерзания грунта составит 2,5 м, а ширина – полтора.

Земляные работы

2. Обустраиваем основание, которое зависит от типа канализационного колодца:

• Для фильтрационного создаём донный фильтр. Засыпаем три слоя щебня, при этом размер фракции каждого последующего должен быть в несколько раз больше предыдущего, а толщина засыпок около пятнадцати сантиметров.

Пример донного фильтра

Совет: под входной трубой рекомендуется установить дощатый щит.
Это позволит нечистотам распределяться более равномерно и защитит фильтр от вымывания.

• Для накопительного засыпаем 15 сантиметров гравия и заливаем сверху тонкий слой бетона, соблюдая наклон в сторону люка, чтобы облегчить последующую выкачку стоков. Ждём полного застывания.

3. Монтируем первое кольцо на цементный раствор. В нём проделываем отверстие и вставляем канализационную трубу. Место стыка качественно цементируем.

В случае реализации фильтрационного сооружения проделываем по всей стенке железобетонного изделия отверстия диаметром 5 см и с шагом в 10 см.

Подвод сточной трубы

4. Сверху устанавливаем следующее. Для того чтобы в дальнейшем не возникло смещение между стыками изделий монтируются металлические скобы или другие замковые системы.

Установка колец для колодца окончена

5. Сверху укладываем бетонную крышку с входным отверстием. Такое перекрытие предотвратит попадание всевозможного мусора внутрь конструкции.

Шахта закрыта

6. Проделываем отверстие для вытяжной трубы и монтируем её.
7. Вход закрываем люком. Через него будут осуществляться ремонтные работы и выкачка отходов.
8. После того как все компоненты колодца на месте копаем траншею для укладки сточной трубы из дома или взаимодействующего септика глубиной около метра.

Траншея для монтажа трубы

Совет: старайтесь не делать канал слишком широким.
Потому что тогда придётся делать подсыпку, а она имеет свойства оседать, что может повредить трубу.

9. По периметру вокруг фильтрующего сооружения делаем засыпку из того же материла, который использовался в создании донного фильтра, вокруг накопительного – глиняный замок.

Итог

Колодец для выполнения канализационных нужд установить несложно. Главное внимательно выполнить все технические и санитарные нормы. И тогда вы надолго решите проблему сточных вод на своём участке.

Готовая к эксплуатации канализационная система

Видео в этой статье ознакомит вас с дополнительными материалами.

Удачных вам строительных работ!
