Кронштейн для водосточного желоба: виды, монтаж

Наличие системы водоотвода – обязательное условие для всех типов зданий, как жилых, так и промышленных, коммерческих или государственных. Производственные компании предлагают застройщикам огромный выбор водоотводов, имеющих свои конструкционные различия. Но они состоят в основном из незначительных изменений линейных параметров, геометрии и внешнего вида, функциональные задачи остаются неизменными.

Водоотводящая система должна устанавливаться на всех типах зданий

Это касается всех элементов водостоков, кроме кронштейнов. Различные их виды имеют кардинальные отличия и требуют совершенно иных методов фиксации. Кстати, тип кронштейнов оказывает влияние и на технологию монтажа кровель. Есть кронштейны, которые обязательно крепить до начала установки кровельных покрытий, а существуют и такие, монтаж которых возможен в любое время, как до, так и после установки кровли.

Кронштейн для водосточного желоба

Содержание статьи

Функциональные задачи кронштейнов

Держатели одновременно выполняют несколько задач, каждая из которых оказывает большое влияние на работоспособность, безопасность и длительность эксплуатации водосливной системы. Какие функции выполняют кронштейны?

1. Обеспечивают нужный уклон желоба, благодаря чему вода направляется к определенным приемникам. При этом учитывается общий дебет воды и размеры скатов.

   Кронштейны обеспечивают необходимый уклон желоба для стока воды

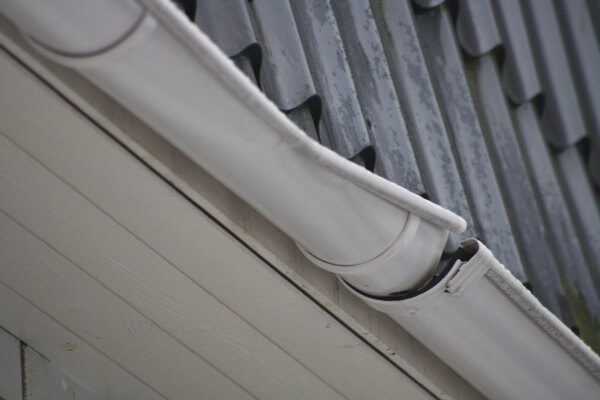

2. Предупреждают засорение желобов. Кронштейны дают возможность регулировать пространственное положение желобов таким способом, что полностью исключается появление застойных зон. В них не накапливается грязь, не произрастают мхи, не возникает проблем с нормальным отводом воды.

   С помощью кронштейнов легко отрегулировать положение желоба, чтобы избежать скопления воды и мусора

3. Гарантируют механическую прочность конструкции. В зимний период времени на желоба могут воздействовать значительные нагрузки от сползающего с кровли снега. Если кронштейны не имеют достаточной прочности, то водосток может получать критические механическое повреждения, полностью нарушающие его функциональность.

   Если держатели подобраны или установлены неправильно, возможны поломки водосточной системы в результате повышенных нагрузок на желоба

Как правильно устанавливать кронштейны, чтобы водосливная система работала исправно длительное время, мы расскажем немного ниже. Вначале следует ознакомиться с существующими типами держателей желобов.

Виды кронштейнов

Эти элементы должны сохранять свои первоначальные характеристики весь гарантийный срок эксплуатации. Во время разработки специалисты уделяют внимание нескольким важным характеристикам кронштейнов. Они общие для всех типов изделий.

1. Инженерные конструктивные особенности. Рассчитывается прочность деталей, предусматриваются регулировки положения желобов. Одновременно учитывается ремонтопригодность и возможность замены на однотипные кронштейны других производителей.

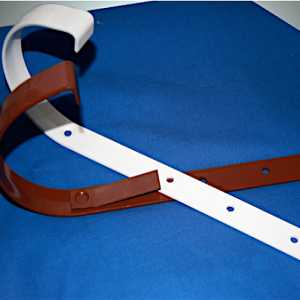

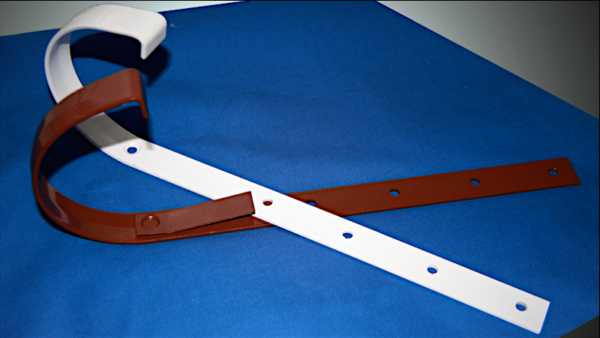

   Регулируемый кронштейн для водосточного желоба

2. Внешний вид. Держатели должны гармонировать с системой, улучшать ее дизайнерские характеристики. В некоторых случаях наоборот, кронштейны должны быть малозаметными и не бросаться в глаза.

   Кронштейны должны соответствовать водосточной системе по всем параметрам, в том числе и по дизайну

Держатели делают из конструкционной стали или полимеров. Ответственные производители применяют конструкционные листовые стали толщиной не менее 1,5 мм, но на рынке есть и продукция очень низкого качества. В них толщина листа не превышает одного миллиметра, а металл – низкокачественная низкоуглеродистая сталь.

Такое же положение и с пластиковыми держателями. Они должны прессоваться только из первичного материала с инновационными добавками, повышающими устойчивость материала к негативному жесткому ультрафиолетовому излучению. Но не все компании поступают ответственно, некоторые в целях увеличения прибыли для изготовления кронштейнов применяют материал, получаемый после переработки старых изделий (вторичный пластик). Соответственно, ни о каком высоком качестве таких держателей говорить не приходится.

От качества держателей зависит долговечность водосточной системы

Таблица. Типы кронштейнов

Тип держателя	Особенности и краткие эксплуатационные характеристики
Длинные металлические крюки	Имеют специальные монтажные планки, которые дают возможность крепить элементы к обрешетке или стропильным ногам. Такая фиксация значительно увеличивает прочность водоотвода. Конструктивная особенность повлияла на технологию кровельных работ — крюки обязательно устанавливаются до монтажа кровельных покрытий. В некоторых случаях их следует фиксировать и до начала изготовления обрешетки. Конкретное решение принимает мастер-кровельщик в зависимости от типа крыши и особенностей покрытий.
Короткие кронштейны	Прибиваются к лобовой доске, могут устанавливаться как до начала установки кровельных покрытий, так и после выполнения этих работ. По материалу изготовления могут быть пластиковыми или металлическими, простыми и сложными. Сложные кронштейны имеют несколько регулировок, что позволяет быстро и очень точно выставлять положение желоба и обеспечивать максимальную функциональность системы.
Универсальные (с удлинителями)	Относительно недавно инженеры разработали новое конструктивное решение коротких кронштейнов. Они имеют специальные пазы, в которые вставляются металлические удлинители. Кронштейны по способу монтажа напоминают крюки и фиксируются к обрешетке или стропильным ногам. Правда, не все строители понимают, зачем нужны эти удлинители, кроме повышения стоимости системы, они никакого положительного эффекта не имеют. Реальные эксплуатационные характеристики кронштейнов с удлинителями по всем показателям ниже, чем у обыкновенных дешевых крюков. Единственная ситуация, оправдывающая использования универсальных кронштейнов с удлинителями – крыша настолько сложная, что для крепления желобов обязательно нужно использовать оба типа элементов. Но такие случаи встречаются крайне редко.

Абсолютное большинство водоотводящих систем можно фиксировать как на длинные металлические крюки, так и на короткие пластиковые кронштейны.

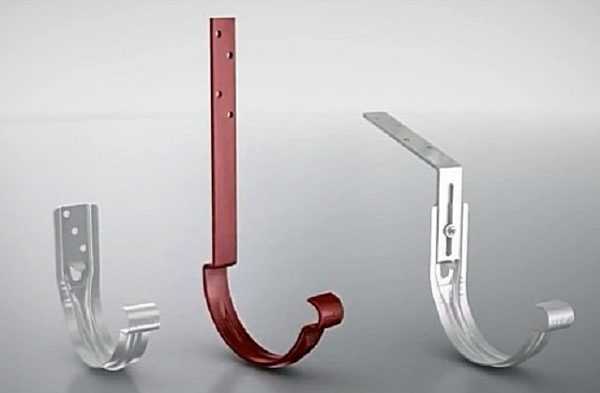

Разновидности держателей для желобов

Общие правила монтажа

Для фиксации элементов понадобится рулетка, шуруповерт или отвертка, бечевка, пузырчатый уровень, строительный маркер и саморезы соответствующего размера. Какие общие правила фиксации кронштейнов следует выполнять, вне зависимости от особенностей элементов?

1. Никогда не пользоваться метизами с потайными головками. Они имеют конусную форму и во время прижатия расширяют монтажное отверстие. При достижении критических нагрузок пластик может дать трещину или отверстие расширится до такой степени, что головка провалится в него. Результаты таких последствий – нарушение устойчивости желоба и необходимость выполнения срочных ремонтных работ.
2. По возможности пользоваться шайбами для увеличения площади контакта. За счет такого простого приема повышается надежность крепления. Шайбы рекомендуется подбирать по размерам и только из нержавеющих сплавов.
   Крепление кронштейнов осуществляется обычными саморезами с использованием шайб

3. Не фиксировать элементы черными саморезами, они со временем трескаются из-за физической усталости. Такие метизы заслуженно считаются очень некачественными.
4. Всегда соблюдать рекомендованное расстояние меду кронштейнами, в большинстве случаев оно не превышает 60 см.

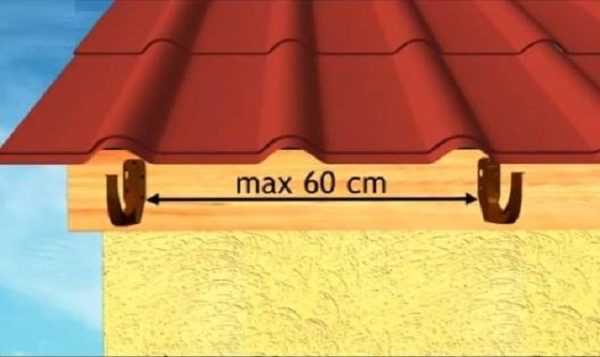

   Оптимальное расстояние между кронштейнами составляет 60 см

5. Высота расположения кронштейна должна быть такой, чтобы соблюдалось рекомендованное расстояние между проекцией кровли и верхней кромкой желоба.
6. Выставлять элементы под уклоном 3-5 мм на погонный метр. Это важное условие нормальной работы водоотводящей системы.

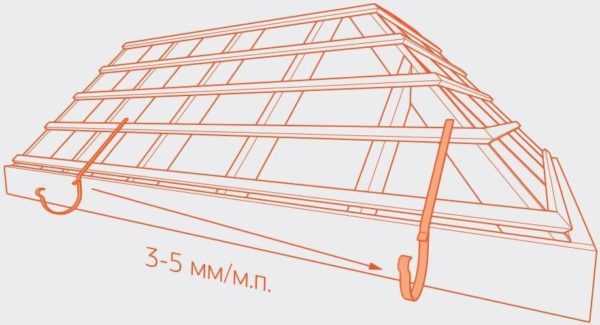

   Уклон водосточного желоба должен равняться 3-5 мм на погонный метр

Если выполнять общие правила, то можно быть уверенным, что система водоотвода всегда будет справляться с поставленными задачами.

Пошаговая инструкция фиксации пластиковых держателей

Перед началом работ нужно определиться с количеством элементов и расстоянием между ними. При этом всегда надо учитывать место расположения приемных воронок и соединительных муфт. Дело в том, что здесь приходится крепить дополнительные крюки вне зависимости от расстояния. Работы можно делать после полной установки кровли и крепления лобовой доски. Если предусматривается ее обшивка декоративными материалами, то надо сделать и эти работы, а только потом заниматься фиксацией кронштейнов.

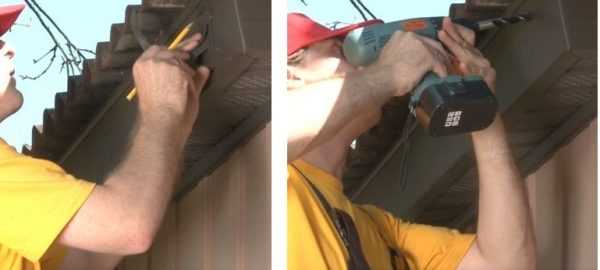

Шаг 1. Высверлите в отделочном материале посадочные отверстия под резиновые шайбы. Они нужны для компенсации тепловых расширений пластика.

Намечают и высверливают отверстия под крепежи

Шаг 2.

Саморезами прикрепите крайние кронштейны к доске. При этом учитывайте вышеизложенные рекомендации по наклону для стока воды и удалению от проекции кровли для предупреждения механических поломок сходящим снегом.

Прикручивают крайние кронштейны к доске

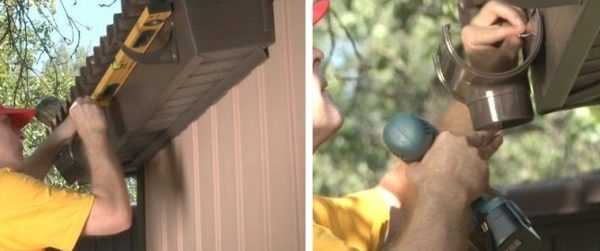

Шаг 3. При помощи пузырчатого уровня отметьте положение воронки, не забывайте соблюдать рекомендованный производителями уклон. Закрепите элементы.

По уровню намечают точки крепления воронки, прикручивают элемент

Практический совет. Если длина ската большая, то между крайними кронштейнами надо натягивать веревку и по ней выставлять все оставшиеся элементы.

Пластиковые кронштейны нельзя очень сильно затягивать саморезами, контролируйте свои усилия. Далее установка элементов выполняется таким же способом.

Согласно замерам обрезают желоб и закрепляют его на кронштейнах

Пошаговая инструкция крепления длинных крюков

Устанавливаются под кровельными покрытиями с максимальным шагом не более 60 см, около воронок нужно фиксировать дополнительные элементы. Для таких креплений надо сгибать длинную часть детали, за счет этого обеспечивается наклон желоба. Сгибание делается в такой последовательности.

1. Подсчитайте общее количество кронштейнов на одном скате. Учитывайте водостоки и соединительные муфты, они увеличивают число точек крепления.

   Чтобы правильно рассчитать количество кронштейнов, нужно составить схему водостока кровли

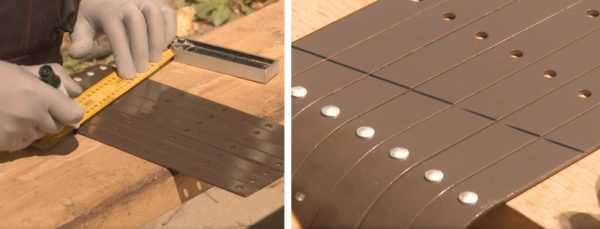

2. Сложите все элементы рядом на ровной площадке. Проведите диагональную линию с учетом требуемого уклона. К примеру, если наклон в пределах 3 мм на метр, а длина ската 9 м, то расстояние по вертикали между первым и последним кронштейном должно быть 9×3=27 мм. Это значение можно округлить до трех сантиметров.

   Намечают на кронштейнах линию сгиба

3. Специальной гибочной машиной согните кронштейны по отмеченным линиям. Важно знать не только место, но и угол загиба. Он равняется углу между плоскостью ската и горизонталью. Не путайте с углом наклона скатов, этот параметр определяется положением ската к горизонтальной линии. К примеру, если угол наклона скатов равняется 25°, то кронштейны надо загибать под 115°. Это значение определяется просто, надо к углу наклона ската прибавить 90°.

   С помощью инструмента держатели сгибают

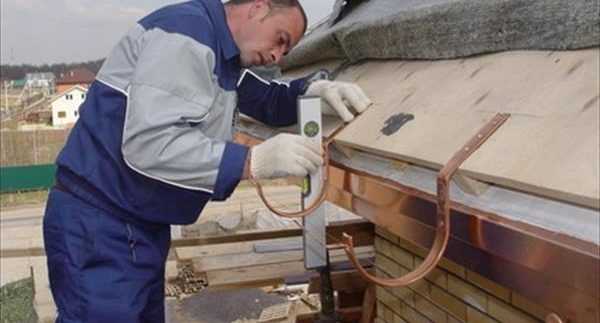

4. На скате крыши отметьте места крепления держателей, после чего прикручивайте кронштейны, контролируя их положение уровнем.

   Крепят кронштейны к основанию

   Монтаж желобов и воронок осуществляется так же, как и на короткие кронштейны, но проводят его только после укладки кровельного покрытия.

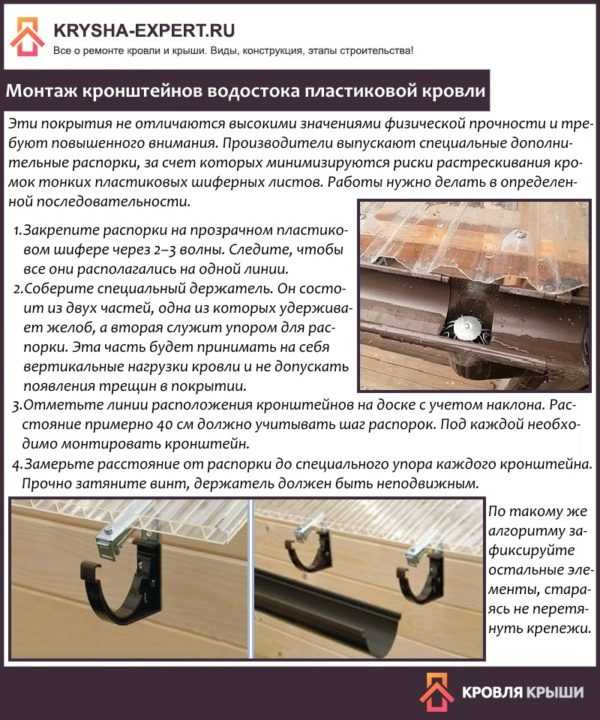

Монтаж кронштейнов водостока пластиковой кровли

Заключение

Большинство производителей водосточных систем реализует кронштейны в комплекте, и можно сразу подобрать оптимальный вариант. Крепление может осуществляться металлическими крюками к доскам обрешетки или стропильным ногам. При выборе конкретного варианта нужно знать, что идеального решения не бывает. У каждого типа свои сильные и слабые стороны.

Длинные кронштейны

Имеют высокие значения прочности, не боятся УФ-лучей, не меняют свои свойства длительный период времени. Это достоинства. Недостатки – сложность монтажа и определенные нюансы во время установки кровельных покрытий. Чем прочнее листовая сталь, тем труднее ее изгибать под нужными углами.

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

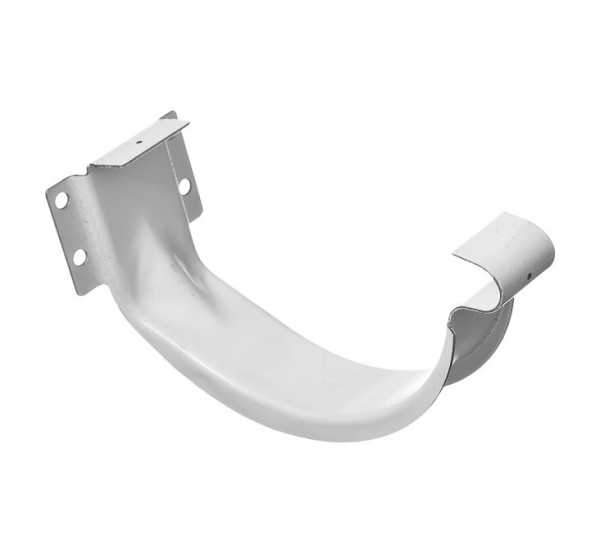

Короткие кронштейны

Чаще всего изготавливаются из пластика. Их намного проще устанавливать, некоторые конструкции имеют возможность точной регулировки положения желоба. Это позволяет быстро исправлять допущенные во время монтажа ошибки, поправлять положение желобов. Недостатки – в природе пока не существует пластиков, не боящихся жестких ультрафиолетовых лучей. Срок службы элементов не отвечает пожеланиям требовательных застройщиков.

Кронштейны из пластика проще в монтаже

Видео — Монтаж кронштейнов для водостока

Правильность выбора и монтажа кронштейнов для водосточных желобов имеет большое значение для всей водосливной системы. Но на функционирование водостока влияют и другие факторы, которые нужно учитывать при его установке. О том, как грамотно смонтировать водосливную систему для кровли, можно прочитать на нашем сайте.

krysha-expert.ru

Монтаж водосточной системы Монтаж водосточной системы

Всякое строение должно быть оснащено водосточной системой, назначение которой – отвод вод, стекающих с крыши в результате таяния снега или дождя. Также ее называют наружной дождевой канализацией. Она состоит из наружной части (желоб, водосток) и подземной (дождеприемник, коллектор). Неправильный монтаж системы приводит к размытию фундамента, и конечным результатом этого действия будет постепенное разрушение здания.

В настоящей статье разберем монтаж наружной составляющей водосточной системы. Это водоотвод, который направляет воду в воронку и сбрасывает её в месте стока. Она состоит из двух участков – горизонтального и вертикального, представляет собой конструкцию из сборных элементов, которые устанавливаются на фасаде и кровле здания в строгой последовательности. В водосточную систему входят следующие основные элементы:

• желоб;
• труба;
• слив;
• соединительные и крепежные элементы.

Одним из важных компонентов системы является желоб. Это канал, который крепится к крыше по периметру здания и собирает воду, направляя её в трубу. Корректное крепление водосточного желоба спасет здание:

• от эрозии стен;
• от утечки воды в подвалы;
• защитит крашеные поверхности фасада;
• защитит цоколь и кровлю.

Чтобы конструкция правильно функционировала, требуется точный расчёт и профессиональный монтаж. Следует уделить большое внимание креплению элементов.

Виды и особенности современных водосточных систем

На сегодняшний день материал изготовления может быть следующим:

• металл;
• медь;
• алюминий;
• пластик;
• смешанные конструкции: пластик и металл.

Алюминиевые и оцинкованные водостоки хорошо противостоят негативным влияниям внешней среды и долго служат, внешне они эстетичны. Эти качества делают такие системы популярными.

Медные весят немало, но могут прослужить десятки лет, у них два недостатка – высокая стоимость и сложное крепление водосточной системы (элементы соединяются между собой при помощи пайки).

Наиболее популярными считаются пластиковые водостоки. С их помощью можно за небольшие деньги воплотить самые смелые архитектурные проекты. Но есть один недостаток – низкая стойкость к механическим повреждениям. Тем не менее они имеют много преимуществ:

• высокая стойкость к коррозии;
• долговечность;
• толерантность к большому диапазону атмосферных температур;
• низкий уровень шума удара капель о желоб;
• большой выбор цветовой гаммы;
• оптимальное соотношение цена – качество;
• простота сборки.

Смешанные конструкции водостоков изготавливают из двух видов материалов: пластика и металла. Каркасом таких изделий служит сталь, а внешняя часть сделана из пластика. В итоге получается прочное стальное крепление водосточной системы с эстетичным внешним видом из пластика.

По форме трубы водостоки бывают круглые или прямоугольные.

Типы кронштейнов и держателей для крепления желобов

Крепление желоба к кровле, фасаду здания, карнизу или любому основанию осуществляется с помощью приспособлений.  Их несколько видов, они несут разную функцию. Тип кронштейна оказывает влияние на последовательность монтажа кровли. Есть кронштейны, которые крепятся до начала укладки кровли, а есть и такие, монтаж которых возможен в любое время.

Крепление желоба водостока к кровельной конструкции осуществляется с помощью держателя (кронштейна) или крюков. Их два вида: длинный и короткий. Желательно применить металлическое крепление, оно обеспечит высокую надежность конструкции.

По форме кронштейн должен повторять конструкцию желоба. Крепеж для водостока выбирается в зависимости от материала стен. Чтобы собрать конструкцию понадобятся разные варианты кронштейнов:

• длинные;
• короткие;
• универсальные;
• держатель водосточной трубы.

Длинные кронштейны

Подвержены силовой нагрузке, так как вся масса желоба с водой ложится на них. Следует обратить внимание на выбор этого элемента. Монтируется он по периметру фасада до укладки кровельного материала. Его крепление задает необходимый уклон всей системы.

Короткие кронштейны

Служат вспомогательной поддержкой параметров горизонтальной конструкции. Короткие кронштейны можно применять на любом этапе строительства.

Универсальные кронштейны

Выполняют функции и длинных, и коротких кронштейнов. Размер самого держателя регулируется. Если они используются как длинный, их следует монтировать до укладки кровельного материала, если как короткий, то на любом этапе строительства. Крепятся они на любую поверхность, даже на забитые в стену штыри.

Держатель водосточной трубы

Существуют специальные виды для желобов водостока, которые предназначены для крыш с нетрадиционным покрытием:

1. Держатели, которые усиливают и выравнивают края кровли (они имеют форму скобы или прищепки).
2. Держатели, с помощью которых можно отрегулировать уклон монтажного основания.

Монтаж водосточной системы

Установку водостока следует проводить одновременно с покрытием крыши кровельным материалом. Для того, чтобы система слажено работала, необходимо придерживаться общих правил, как правильно крепить водосточный желоб:

1. Монтаж рекомендуется начинать с места установки водоприемника.
2. Край свеса кровли должен быть на середине желоба.
3. Шаг крепления кронштейнов: для пластиковых – 40 см, для металлических-100 см.
4. Уклон стока воды составляет 2-3 мм на погонный метр желоба.
5. Воронки для слива воды должны быть установлены каждые 10 метров по периметру здания.
6. Горизонтальные трубы крепятся сверху вниз.
7. Держатели для труб располагаются на расстоянии друг от друга максимум – 1,5 метра.
8. Между трубой и стеной должен быть зазор не менее 8 миллиметров.
9. Монтаж водостока необходимо проводить при плюсовой температуре.
10. Чтобы система не обвалилась, следует применять надежные оригинальные крепления.

Инструменты, необходимые для работы

Для установки водостока понадобятся следующие инструменты:

• дрель или перфоратор;
• молоток или киянка;
• гаечный ключ или шуруповерт;
• маркер или карандаш.

Монтаж горизонтальных элементов

Установка водосточного желоба состоит из следующих этапов:

1. Следует выбрать и рассчитать количество кронштейнов, ориентируясь на материал и длину конструкции.
2. Сделать разметку лобовой доски, на которую будет крепиться держатель, учитывая рекомендованный производителем шаг.
3. Рассчитать уклон. Например, на длину желоба 10 погонных метров рекомендуют уклон 2-3 миллиметра. Для этого кронштейн со стороны воронки должен располагаться ниже на 2-3 см противоположного.
4. Закрепить держатели в соответствии с разметкой.
5. Соединить желоба выбранным способом (на уплотнителях, клеем или герметиком).
6. В установленные кронштейны уложить желоб в чуть согнутом состоянии.
7. Завести дальнюю сторону желоба в пазы крюков и закрыть заглушкой, а свободную чуть свесить для последующего монтажа.

Как выдержать уклон водостока

Определить необходимый уклон желоба необходимо в начале монтажа конструкции, когда будут монтироваться кронштейны. Учитывается уклон при выборе мест крепления кронштейнов. Для желобов в зависимости от материала изготовления соответствует определенный шаг или расстояние, на котором друг от друга будут крепиться кронштейны. На практике, чтобы уклон остался неизменным следует каждый держатель крепить ниже предыдущего на 3-4 миллиметра. Именно этим методом пользуются специалисты.

Монтаж водосточных труб

Крепление водостока к стене дома осуществляется с помощью хомутов. Хомуты изготавливают из пластика и металла. К стене хомуты крепятся с помощью одного длинного самореза. Метиз выбирается в зависимости от того, к какому материалу стены будет осуществляться крепление (к бетону, кирпичу, к сэндвич панелям). Несколько советов для успешного монтажа водосточных труб:

1. В начале монтажа следует собрать промежуточные переходы между горизонтальным и вертикальным участками водостока.
2. Соединить патрубок воронки с верхним коленом.
3. Высчитать полную длину соединительного участка.
4. Раскроить и зачистить края трубы.
5. Собрать переходную часть.
6. Хомутами, одетыми на трубу следует произвести метки для крепления к стене, при длине трубы более 2 метров следует произвести промежуточное крепление.
7. Расстояние между верхней частью трубы и креплением желоба не должно превышать 150 миллиметров.
8. Затянуть хомуты следует не очень плотно, трубы должны слегка двигаться.
9. Установить слив на нижнюю трубу.

Заключение

По подсчетам специалистов без качественного водостока каменные стены прослужат меньше на 10 лет, а деревянные – на 20 лет, отмостки и фундамент здания в 2 раза быстрее срока выйдут из строя.

Не стоит экономить, покупая водосточную систему неизвестного производителя. Не стоит собирать систему своими руками, не изучив подробно инструкцию. Качественный, брендовый, профессионально установленный водосток способен продлить жизнь вашему дому на 30 лет.





krepezhinfo.ru

Руководство по установке водосточной системы Docke (Деке)

1. Главная
2. Инструкции
3. Инструкция по установке водостоков Docke

Общие положения

Обеспечение уклона желоба водостока

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

Обеспечение оптимального положения элементов водосточной системы относительно крыши эксплуатации

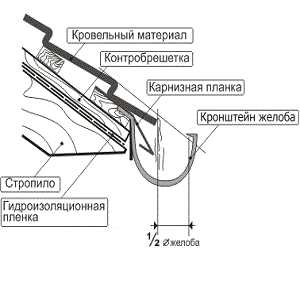

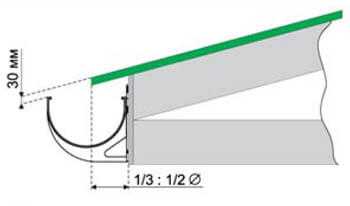

Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.

Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

Обеспечение устойчивости от деформаций при вертикальной нагрузке

Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

Обеспечение герметизации водосточной системы

До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Сравнение характеристик желобов водостока под нагрузкой

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

Использование универсального хомута

Возможны два способа фиксации:
Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
Основа хомута приворачивается саморезом (диаметр Мб, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

Последовательность монтажа системы водостока

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
• Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
• Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4 .
• Надеть заглушку воронки 12 на открытый конец воронки 11.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке  11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15). При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
• Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
• Средний хомут монтируется в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
• Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
• Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
• Хомут монтируется в положении «Фитинг».
• Возможен вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
• Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
• Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку  2 под опорой хомута до упора гаечным ключом.
• Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа водосточной системы

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, дрель, шуруповерт.
• Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, пила с мелким зубом, стусло.

Назначение элементов

www.vestmet.ru

Руководство по монтажу систем водостока, установка водостоков

1. Главная
2. Инструкции
3. Монтаж водосточных систем

Системы водостоков могут быть установлены на зданиях любого типа. При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой.

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок. Выполненное таким образом соединение отличается герметичностью, а место соединения надежно защищается от коррозии и обладает эстетически законченным внешним видом. На торец желоба устанавливается заглушка.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

www.vestmet.ru

Кронштейны для водосточной системы, способы крепления

Водосточная система − неотъемлемый атрибут любого дома или постройки, ведь без правильного отвода дождевых и талых вод с крыши, рассчитывать на то, что стены и фундамент здания прослужат верой и правдой ни один год, однозначно, не приходится. Разумеется, надежность и эффективность такой системы напрямую зависит от того, насколько правильно выполнен ее монтаж, который вполне можно произвести своими руками без привлечения специалистов.

Справиться с такой работой под силу даже человеку, не имеющему представления об установке кронштейнов и водосточных желобов. Дело в том, что инструкция, впрочем, как и процесс сборки таких систем, достаточно простая. Как и любой другой процесс, монтаж водостока предусматривает определенную последовательность действий, первым из которых является крепление самих кронштейнов. Без их использования невозможно надежно закрепить конструкцию на стене и обеспечить ее фиксацию без риска сдвига и провисания в процессе последующей эксплуатации.

Основная задача кронштейнов − крепление водостока к покрытию крыши с целью обеспечения долговечности и надежности его эксплуатации при различных погодных условиях, в том числе порывах ветра и ливневых дождях.

Классификация кронштейнов для водостоков

Чтобы выполнить монтаж водосточной системы своими руками на наивысшем уровне, целесообразно предварительно разобраться в специфике и классификации самих крепежных элементов.

На сегодняшний день промышленными предприятиями выпускается несколько типов кронштейнов, выбор которых во многом зависит от того, куда они будут крепиться. В частности, их установка может выполняться на:

• стену фасада здания;
• стропильную систему;
• обрешетку крыши;

В качестве материала для таких крепежных элементов может использоваться как пластик, так и сплавы цинка, меди и титана. Разнятся кронштейны и по диаметру, который в обязательном порядке должен соответствовать выбранным водосточным желобам.

Способы крепления кронштейнов

Установка водосточной системы своими руками может выполняться несколькими способами, выбор которого во многом зависит от способа монтажа самих кронштейнов.

• Для надежной фиксации желоба на вертикальную поверхность специалисты рекомендуют использовать, так называемые, крюки − короткие крепежные элементы. С их помощью прикрепить желоб ливневой системы к лобовой доске на кровле не составит труда, причем независимо от степени готовности самой крыши. За счет дополнительных ребер жесткости, такие крюки могут выдерживать весьма значительные нагрузки. Поэтому, если монтаж, проводимый своими руками, выполнен правильно, то ни порывы ветра, ни осадки в виде дождя и снега такому водостоку не страшны.
• В случае отсутствия крепежной доски, монтаж кронштейнов потребует использования специальных удлинителей, которые позволят произвести крепеж непосредственно через стропильную ногу. Если же добраться до стропил не представляется возможным, то без так называемых металлических костылей не обойтись. При этом фиксируются они непосредственно к стене здания.
• Крепиться водосток может и к сайдингу. В случае, когда все отделочные работы фасада завершены, и кровля полностью готова, при установке крепежных элементов под водосточный желоб нужно учитывать способность сайдинга к термическому расширению.

Фиксация водостока к J фаске, как и в случае с сайдингом, выполняется с учетом склонности пластика к термическому расширению.

Нюансы монтажа кронштейнов под водосточные системы

При монтаже крепежных элементов водосточной системы своими руками немаловажно определиться и с их количеством, которое напрямую зависит от материала самого водостока. Если желоб изготовлен из пластика, то правильно будет использовать по 3 кронштейна на каждый метр. В случае с металлическими конструкциями для отвода воды шаг вполне можно увеличить до 0,5-0,9 м. Разумеется, имеет значение и конструкция самой кровли, ведь чем больше поворотов, внешних и внутренних углов, тем больше крепежных элементов потребуется.

Монтаж держателей водосточного желоба своими руками в обязательном порядке должен производиться под уклоном. Таким образом, при установке кронштейнов должен соблюдаться наклон их осевой линии. На каждые 10-12 метров желоба достаточно буквально 5 см, которые в последующем и будут обеспечивать направление и скорость потока по желобу в сторону сливной трубы.

Если уклон будет недостаточным, то вероятней всего, вода просто не будет успевать уходить в трубы, приводя тем самым к переливу. Слишком же большой уклон способен испортить эстетический внешний вид здания, да и воронка вряд ли будет справляться с сильным потоком воды.

Для обеспечения равномерного уклона водостока важно правильно установить первый и последний кронштейны, служащие ориентирами для промежуточных креплений.

Хотя многим установка описываемых крепежных элементов своими руками и может показаться сложной, вооружившись всеми необходимыми материалами и инструментами, а также запастись терпением, выполнить ее не составит труда даже человеку, не имеющему навыков и опыта в таком деле.

kanalizaciyalite.ru
