Особенности монтажа ливневой канализации

Застой влаги на участке является причиной множества неудобств, более того, влага неизбежно разрушает фундамент дома, обеспечивает сырость в подвале и пр. От избытка влаги можно избавиться с помощью прокладки ливневой канализации. Она позволяет значительно предотвратить подтопление частного дома.
Необходимо отметить, что ливневая канализация - не полноценное решение проблемы подтопления фундамента, она дополняет классический дренаж фундамента, помогая ему справляться с необходимыми объемами поступающей влаги от дождя и таяния снега.
Монтаж ливневой канализации на дачном участке не представляет особой сложности, поэтому работы вполне можно сделать это своими руками.

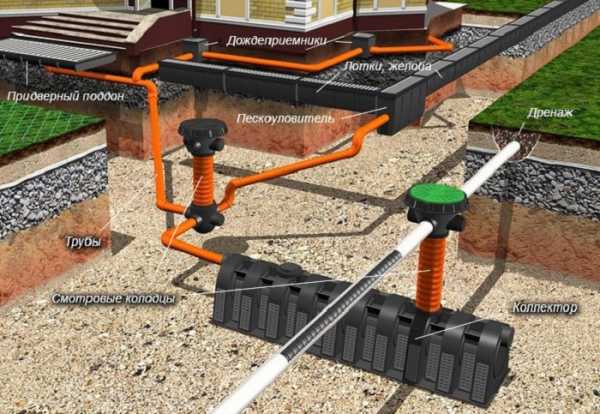

Ливневка представляет собой совокупность фильтров, водопроводных труб и прочих элементов, которые позволяют отвести избыток воды за пределы участка.

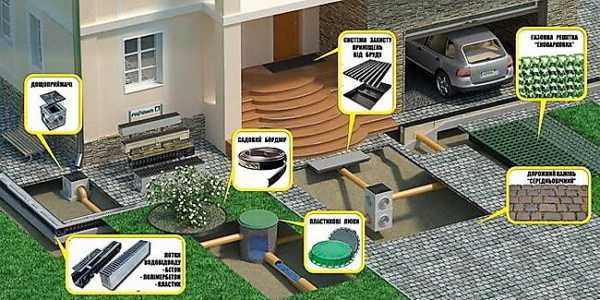

Состав ливневой канализации

Правильно подобранная ливневая канализация собирается как кубики в детском конструкторе, и состоит из следующих комплектующих:

● линейные и точеные водоприемники;
● ревизионные, поворотные колодцы;
● фильтры для масла и бензина - применяются для гаражей, паркингов, автодорог, АЗС и т.д.;
● пескоуловители;

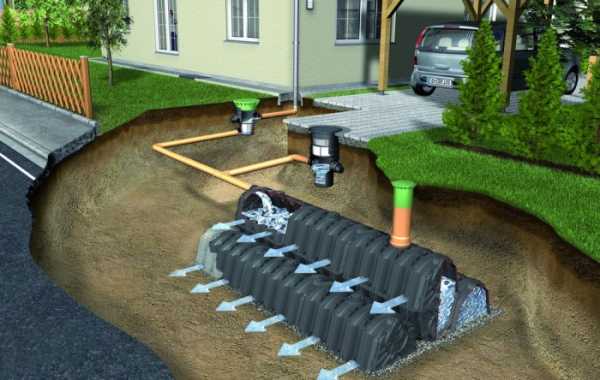

● впитывающий блок - возможно использовать на песчаных, водоненасыщенных грунтах.
Помимо покупки материалов необходимо иметь представление о требованиях СНиПа и принципе работы всей системы в целом.

Монтаж эффективной ливневой канализации

Для начала необходимо составить проект — для этого можно использовать стандартный вариант, внеся коррективы с учетом реальных особенностей имеющегося участка. Стоит учесть наличие уклонов, рельефа, выбрать место расположения колодца для ливневой канализации — в большинстве случаев такой колодец располагается в уголке или низине.

Если на участке подразумевается обустройство дренажной системы, то сначала берутся за обустройство дренажа и только потом за ливневку. Коммуникации обеих систем можно укладывать в одну траншею, но дренажная система располагается ниже, тогда как ливневка находится ближе к поверхности.

Важные моменты:
● При работе над созданием ливневой канализации необходимо использовать водо- и коррозионостойкие материалы;

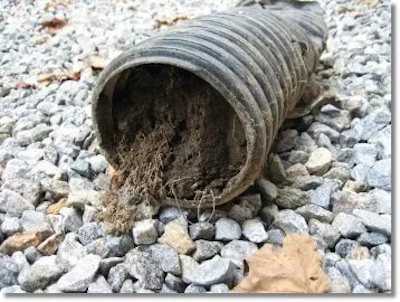

● Трубы с внутренним гофрированным слоем для ливневой канализации не используются, поскольку они быстро засоряются;
● Не рекомендуется использовать сложные схемы для разводки труб — стоит стремиться прокладывать трубы, не закладывая дополнительные повороты и разводки;
● Все конструктивные части трубопровода герметично соединяются, хотя по действующему законодательству допускаются протечки, порядка 10-15%;
● Уклон ливневой канализации направлен в сторону водосборника — необходимо придерживаться указанных нормативов, предупреждая замерзание воды в системе и ее выход из строя.

Определившись с планом, необходимо выполнить расчет метража труб и прочих элементов, необходимых для начала монтажных работ. Наша рекомендация: посчитав длину всех ливневых труб, необходимо учесть дополнительные 5-10% которые будут потеряны на соединениях, и незначительных отклонениях при копке котлована. В случае канализационные ПВХ трубы используются вместо специализированных ливневые труб, то огни доступны в различных отрезках например 0,5, 1, 2 и 3 метра, и желательно всю длину трассы собирать из всего ассортимента, так проще подобрать необходимый отрезок без сложного распила.

При монтаже ливневой канализации необходимо запланировать наличие защитных решеток, чтобы избежать попадания в систему крупногабаритного мусора.
Если площадь для отвода воды большая, необходимо запланировать дополнительные технологические колодцы для очистки.

Выбирая трубы, стоит отдавать предпочтение трубам из полипропилена и пвх — такие материалы без проблем можно очистить с помощью металлического троса, они более жесткие чем трубы из полиэтилена, и в то-же время обладают низким коэффициентом внутренней шероховатости — что отлично скажется на эксплуатационных характеристиках.

Проведение монтажных работ

Правила монтажа ливневой канализации подразумевают следующую последовательность действий:

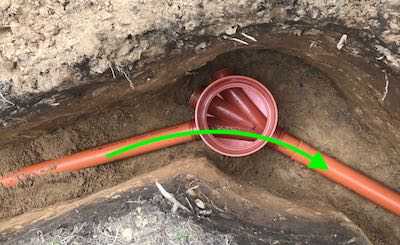

● Выделяем на участке места, на которых будут располагаться поворотные колодцы, дождеприемники. Если необходимо обеспечить сбор воды с крыльца, то также предусматриваются специальные поддоны, снабженные решетками. Отличные решения предлагает концерн ACO, выпуская придверные системы с фиксированной шириной 60, 75 и 100см.

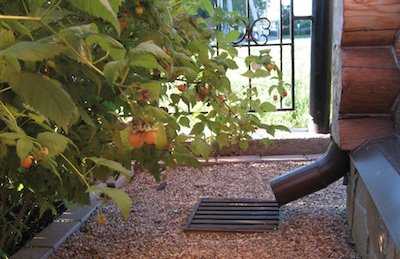

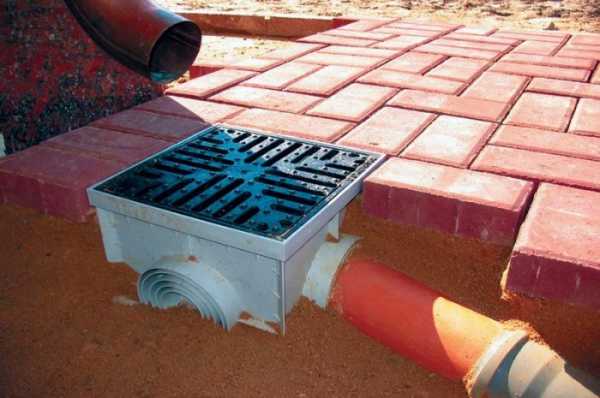

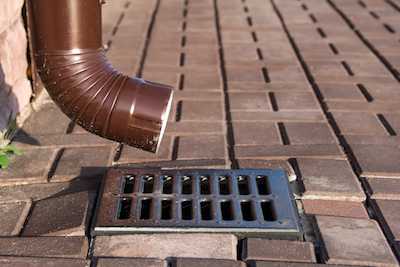

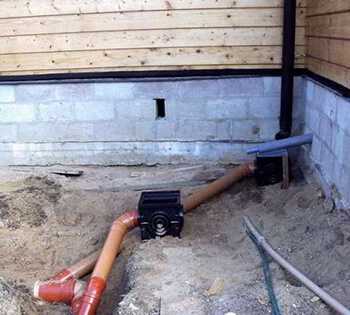

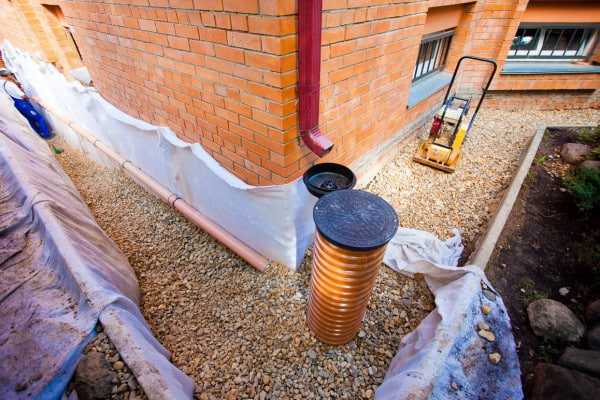

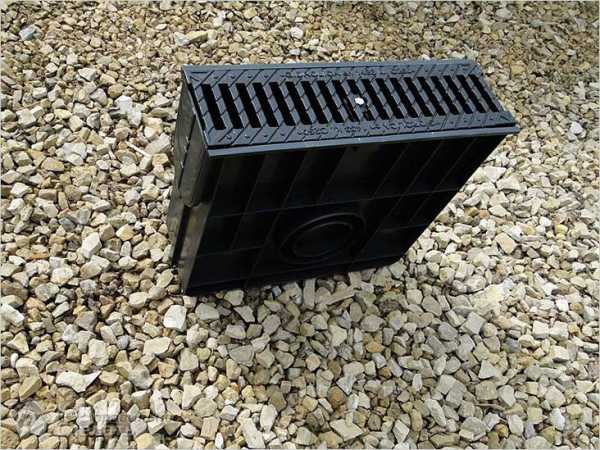

Под водостоком устанавливаем точечные водоприемники, которые в большинстве случаев выбираются по внешнему виду и способу поступления в них ливневых вод.
Водоприемные воронки выпускаются как с классическим разрывом струи, где вода из водосточной трубы поступает на пластиковую или чугунную решетку, так и полностью закрытые - в которых водосточная труба плотно и герметично подключается, разрыва струи нет и никакие брызги не попадают на отмостку и здание.

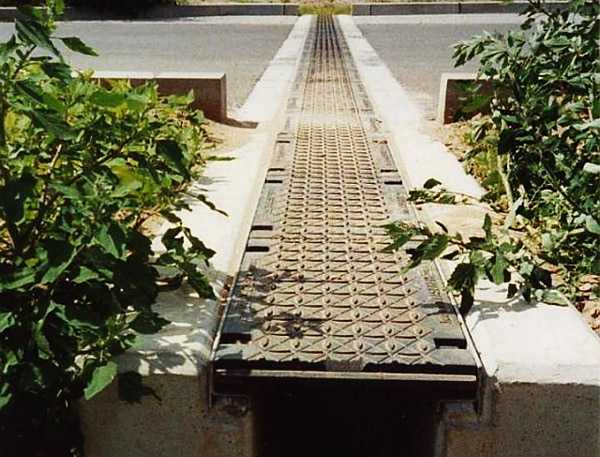

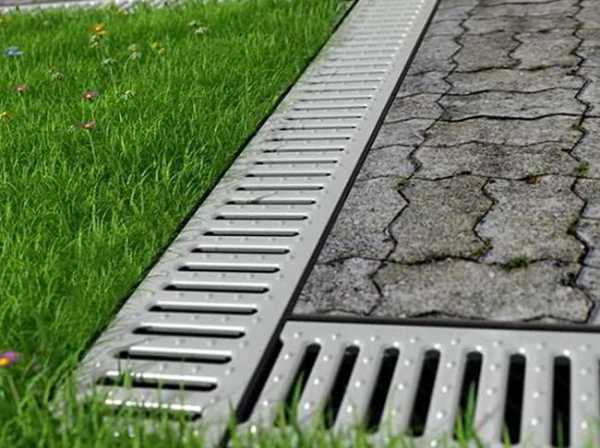

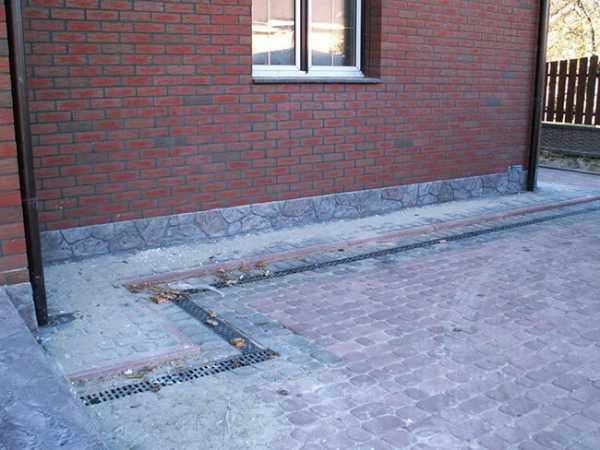

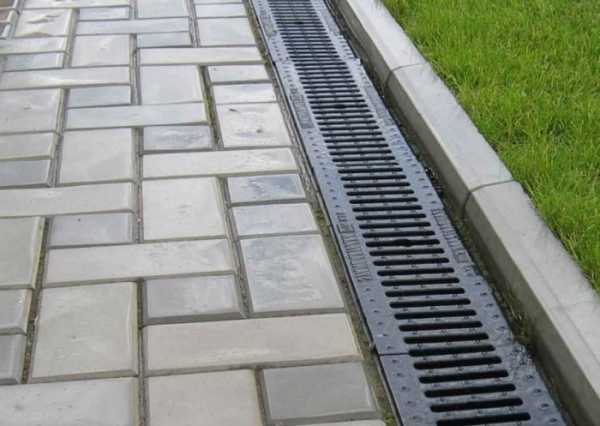

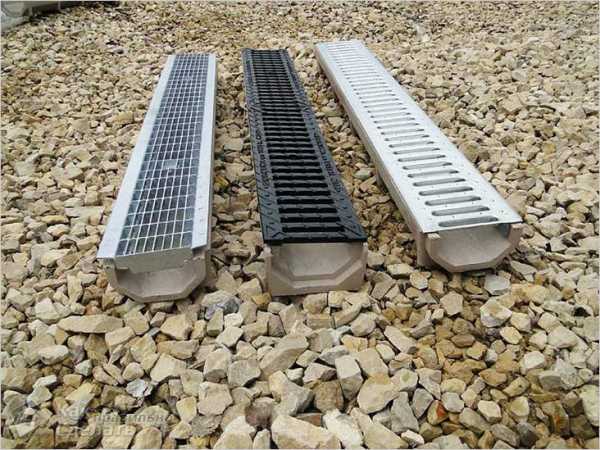

Вдоль пешеходных дорожек, парковок, и поперек въезда на участок необходимо расположить линейные водоприемники, это специальные каналы закрытые решетками, основное назначение - принять потоки воды поступающие с твердых покрытий, и транспортировать собранную воду в ливневые ревизионные колодцы. После всего перечисленного можно приступать к подготовке ям и траншей для установки всех элементов системы.

● Для начала необходимо выполнить разметку площадки в соответствии с утвержденным планом. Не стоит стремиться уместить всю ливневку в одну ветку, гораздо разумнее разделить ее на самостоятельные части, которые будут собирать воду с крыши, дорожек и участка. Для каждой из веток стоит сделать контрольный колодец и, соответственно, отдельную систему трубопроводов.

● Проводим земляные работы — траншеи, в которые будет укладываться ливневый трубопровод, выравниваются с помощью песчаной подушки — после проверки уклона можно начинать монтаж ливневой канализации. В обустроенные траншеи укладываем трубы, соединяя их в колодце — такие работы необходимо провести для каждой ветки ливневой канализации.

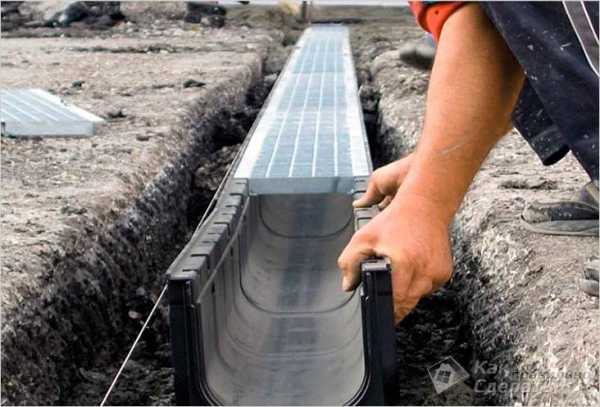

При наличии на плане линейных участков ливневки необходимо выкопать канавки для лотков — в них также закладывается песчаная подушка и тщательно утрамбовывается. После этого можно укладывать сами лотки, которые крепятся с помощью раствора, для участков где предполагается проезд транспорта необходимо обустраивать специальный фундамент для лотков. Решетке для ливневой канализации фиксируются различными способами, это могут быть защелки, хомуты, и классическое болтовое соединение. Для премиальных систем применяют щелевые решетки, в них видимая часть представляет собой две полоски нержавеющей стали, с зазором около сантиметра.

● Установка дождеприемников - помните что после монтажа и обратной засыпки - перенести расположение будет очень сложно.

● Подключение всех элементов системы происходит с применением стандартных, общепринятых размеров 110 и 160мм, в некоторых случаях 200мм. Старайтесь избегать уникальных решений с размерами подключений 90, 100, 125, 150 и 175мм, в случае если потребуется неучтенный при планировании элемент, то приобрести его будет очень проблематично.

● После завершения монтажа ливневой канализации засыпаем траншеи грунтом и уплотняем его.

●Завершающий этап создания ливневки — это проверочное испытание, которые подтвердит правильность выполнения всех этапов работы. Необходимо начать процесс промывки ливневки с кровли и отследить попадание стоков в дождеприемник, а после и в основной коллектор, и в ливневый колодец.

Для новичков сложность может составлять балансировка по расходу воды каждой из веток ливневки.
Количество воды, поступающее по каждому водоприемнику, и пропускная возможность труб должны соответствовать друг другу.
Что касается расчетов, то их стоит вести на основе площади обслуживаемой поверхности. Вот требования, которые обеспечивают нормальную стабильную работу системы сбора и отвода дождевой и паводковой воды:

● Рассчитывая сечение трубопровода, не стоит выбирать трубы впритык к сделанным расчетам — лучше сделать запас, который должен составлять как минимум 20%. Это позволит не только пережить пиковые нагрузки без разрушения системы, но и получить работоспособную ливневку, даже если в расчетах имеются ошибки.
Угол наклона водоотводных труб должен быть в пределах 4-5 градусов — такой уклон необходим на случай загрязнения внутри трубопровода. Идеально чистая труба без препятствий пропускает воду даже при уклоне в 1-1,5 градуса — она движется под действием силы тяжести.

Но если трубопровод будет загрязнен, а значит, его диаметр уменьшится, это может вызвать снижение работоспособности системы практически до 0.

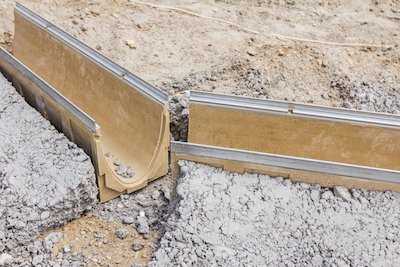

●Для линейной ливневки необходимо предусмотреть дополнительный песчаный и грязевой фильтр, который устанавливается в ревизионном колодце, или в конце потока образованного каналом.
Другими словами говоря - на каждую ветку линейного дождеприемника необходимо смонтировать пескоуловитель, который при монтаже будет выглядеть так же как вся система, но его подземная часть имеет больший объем, предназначенный для улавливания песка и различных фантиков и листьев которые могут попасть во внутрь.

●На каждой отдельной ветке ливневой канализации должно приходиться по одному ревизионному колодцу, что позволит эффективно устранять засоры и в целом отслеживать состояние системы. Также стоит обустроить колодец, который будет использоваться для сбора воды от всех водоприемников на площади вокруг дома. Еще один колодец можно сделать непосредственно для водоприемника, собирающего воду вдоль дорожек и площадок. С помощью перепускной трубы соединяем оба колодца — так можно будет при необходимости осуществлять выравнивание нагрузки на ливневую канализацию.

Монтаж дождеприемников ливневой канализации

Глубина залегания водоотводных труб для ливневой канализации составляет примерно 30-60 см (ниже основной глубины замерзания почвы), поэтому траншеи для водоотводов необходимо выкопать глубиной в пределах 60-90 см.
Для установки точечного дождеприемника потребуется подготовить прочное основание, не забывая про ряд моментов связанных с конструкцией, например распространенные квадратные дождеприемники 30х30х30см изготовленные из пластика, конструктивно в течении всего периода работы содержат в себе приличный объем воды, которая в зимний период замерзает, и может вызвать разрушение не только изделия но и отмостки. Для таких изделий требуется очень прочный фундамент и монументальная обваловка цементной смесью.
Монтаж трубопровода подразумевает не только соединение труб, но и подключение прочих элементов ливневки, будь-то соединительные муфты, тройники, пескоуловители, ревизионные колодцы и так далее.

Строительным уровнем проверяем наличие уклона на всем протяжении коммуникации.

Самые распространенные ошибки при монтаже ливневой канализации

1. Неоправданная экономия
Стремление застройщика сэкономить на мелочах может стать причиной неудобства для будущего домовладельца. Если вместо точечного дождесборника обустраивают обычные отмостки, то никакого эффекта это не дает. Вода все равно будет стекать в грунт, затекать под фундамент, вызывая проседание и деформацию материалов.
Попытка сэкономить на этапе строительства всегда становится причиной дорогостоящего ремонта.
Отличным примером неоправданной экономии служат трубы, большинство специалистов, выбираю коммуникации не задумываются о условиях эксплуатации, а именно что протекает и при каких температурах, какие нагрузки приходятся на коммуникации.

2. Отсутствие технического обслуживания
Следующая распространенная ошибка, которую допускают владельцы участков с построенной ливневой канализацией, это отсутствие технического обслуживания и профилактики. Чистка системы должна проводиться 2 раза в год — она подразумевает следующие действия:

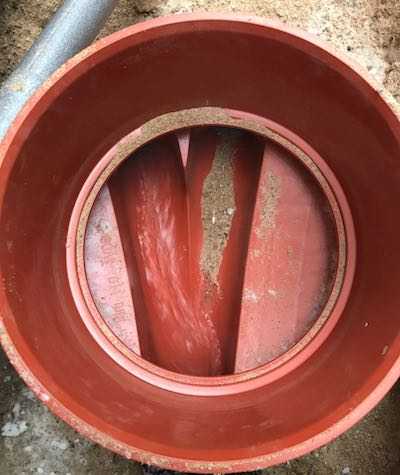

● очищаем колодцы от ила;

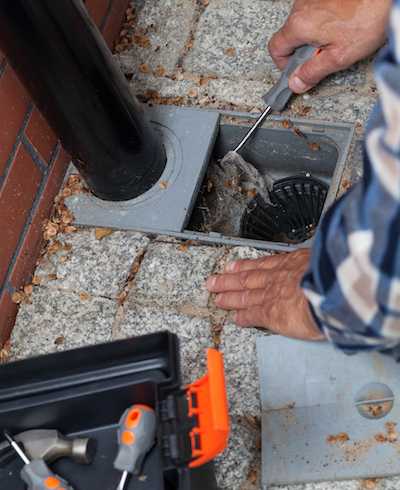

● удаляем мусор из воронок;
● промываем лотки — для этого достаточно иметь в садовый шланг;
● очистка пескоуловителей;
● если в дождесборнике имеется мусорная корзина, ее также очищаем.
Несложный уход за ливневкой позволяет системе эксплуатироваться без перебоев долгие годы, а домовладельцам — не тратиться на ремонт.

3. Недостаточный уклон трубопровода
Недостаточный уклон трубопровода ливневой канализации приводит к заиливанию, засорению, промерзанию труб в осенне-весенний период. Но не стоит руководствоваться правилом «чем больше, тем лучше», поскольку увеличение уклона стоков выше норматива приводит к росту скорости движения воды по системе, и как ни странно частицы ила и песка просто не успевают за потоками воды и оседают на внутренних стенках трубы.

Все это обеспечивает повышенную нагрузку на все элементы ливневой канализации, а потому сама канализация начинает интенсивно изнашиваться. В результате один из участков неизбежно выйдет из строя, не выдержав интенсивности эксплуатации, на которую не рассчитан.
Если на этапе строительства ливневой канализации были выдержаны все требования и нормативы, а все работы выполнялись качественно, такая система выглядит эстетично, не портит ландшафт и без проблем эксплуатируется десятилетиями.


www.promstok.com

расчет уклона по СНиП, устройство в частном доме

Процедура стока воды требует комплексного подхода, так как дренаж обустраивается на фасаде дома и под землей. Чтобы все работало исправно, необходимо сделать правильный расчет ливневой канализации.

Что это такое?

Это комплексные мероприятия по сбору поверхностной воды. Под этим подразумевается изготовление отводов из специальных труб, желобов, сифонов, пескоуловителей, заглушек, дождеприемников и прочих элементов. Главная ее задача сводится к сбору и отводу дождевой воды, талого снега и подобных осадков от дома. Отвод может осуществляться в септик или специальную емкость.

Совет! Если на участке изготавливается дренажная грунтовая канализация, то сток ливневой нельзя направлять в одно место. Как правило, прокладывается дренаж и ливневка в одной траншее параллельно, но сбор воды происходит в разных местах. Более того, ливневая система располагается выше по уровню.

Нюансы при установке на участке своими руками

Должна изготавливаться в согласии со всеми предписанными требованиями:

  1. Особенность ландшафта (уклон, расположение построек на территории, наличие водоемов и прочее).
  2. Геологические особенности (характер грунта, его способность к впитыванию и т. п.).
  3. Специфика строения, на которое будет выполняться установка наружной части дождевой канализации.
  4. Какой средний уровень осадков выпадает в вашей местности.
  5. Где и как проходят другие инженерные коммуникации.
  6. Какова будет общая площадь сбора и стока.

СНиП

Обязательное соблюдение СНиП и подобных норм по ГОСТу для ее изготовления на небольшой площади. Несоблюдение элементарных требований приведет к сбоям в ее работе. Так, основные положения изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Для достижения наибольшего эффекта крайне важно иметь под рукой следующую информацию, желательно документально:

  • План существующей канализационной системы.
  • Рабочие чертежи.
  • В продольном разрезе изготавливается сетевой профиль.
  • Ведомость о тех работах, которые будут проведены.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

  1. Открытая.
  2. Закрытая.
  3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

  1. Точечная.
  2. Линейная.

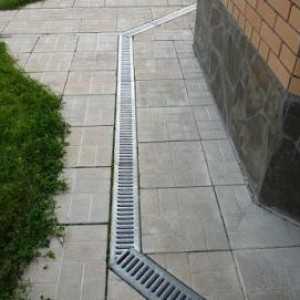

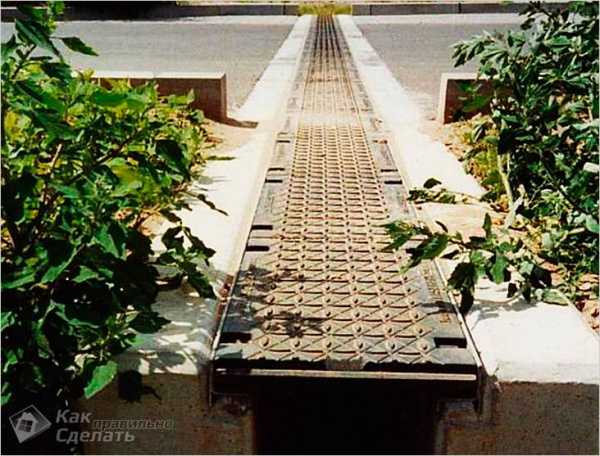

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

  • труб;
  • колодцев;
  • приемных элементов;
  • желобов.

При их выборе необходимо учитывать некоторые особенности. Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена. В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

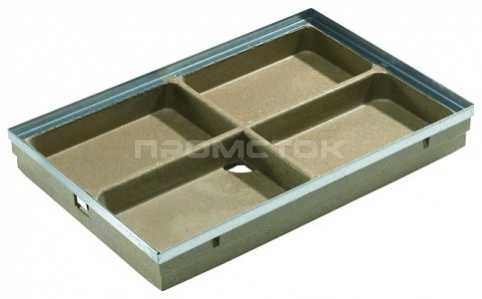

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ. Одно важно требование – все стыки труб должны быть герметичными.

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

Расчет и обустройство

Немаловажную роль в прокладке автономной системы играет проектирование. Чтобы все правильно рассчитать, обязательно учитываются такие моменты:

  • Скорость отвода стоков.
  • Объем осадков в вашей местности.
  • С какой площади планируется сбор. Также учитывается площадь кровли.
  • Насколько стоки будут загрязнены.
  • Особенности ландшафта и рельефа придомовой территории.
  • Преобладающая температура в местности.
  • Расположение УГВ.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Совет! Специалисты рекомендуют использовать короткий крюк – тот, который не нужно заводить под кровельный материал. Объясняется это тем, что в случае необходимости демонтажа, длинный снять будет сложно, так как нужно демонтировать и кровельный материал.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Совет! При соединении водосточного желоба и тройников рекомендуется использовать кровельный герметик. Это важно даже при наличии резинового уплотнителя.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился. Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает. Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Желоба для ливневого водоотвода

Если загородный частный дом обустраивается открытой ливневкой, для этого монтируются желоба, лучше всего чтобы они были изготовлены из бетона. Их монтаж можно осуществлять по периметру дома, тротуарных дорожек и площадок. В условиях СНТ они не допустят затопление прилегающих территорий и частных построек. При их укладке хорошо ориентироваться на природный склон рельефа. Как правило, монтаж осуществляется на бетон, ведь на них будет оказываться физическое воздействие.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

  1. Очистка водостоков на кровле.
  2. Очистка приемников от ила.
  3. Очистка наземных водостоков.

Вывод

Обустройство дождевой канализации – ответственное мероприятие. Но потраченные усилия стоят того. Ваша придомовая территория не будет перенасыщена влагой. Надеемся, что предоставленная информация помогла вам сделать правильные выводы. Фото, схемы и видео в конце статьи помогут закрепить всю теорию.

Полезное видео

Технические моменты:

Ошибки при монтаже:

В действии:

wodakachka.com

Ливневая канализация своими руками: монтаж и расчет

Добавить в закладки Версия для печати

Для быстрого отвода атмосферных осадков используется особый вид дренажной системы. Ливневая канализация, которую легко можно обустроить своими руками, необходима как во дворах многоэтажных зданий, так и в частном доме.

Содержание статьи

Устройство

Ливневая или дождевая канализация – это особый дренаж, который  необходим для сбора дождевой и талой воды в частном и многоэтажном доме. С его помощью осуществляется сбор и фильтрация осадков, которые скапливаются в специальном резервуаре. После этого их можно использовать как техническую воду.

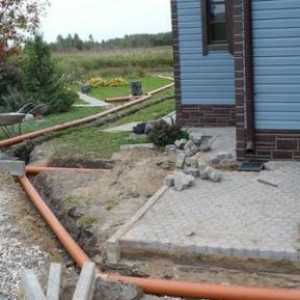

Фото – открытая система

Зачем нужно установить ливневую канализацию:

  1. Чтобы защитить фундамент загородного дома от подтопления атмосферными осадками или талой воды;
  2. Для отвода излишней влаги от растений на участке;
  3. В районах с низким уровнем осадков для создания накоплений водных ресурсов.

Дождеприемники или лотки для ливневой канализации (ГОСТ 25150-82) классифицируются по способу отвода влаги на открытые, закрытые и комбинированные.

Внутренняя или закрытая канализация является частью тротуара. Лотки закрытого типа устанавливаются непосредственно в дороги, на поверхности видны только их решетки. Они отводят лишнюю жидкость в подземные трубопроводы. В основном применяются для многоквартирных домов, шоссе, на предприятии и прочих общественных мест.

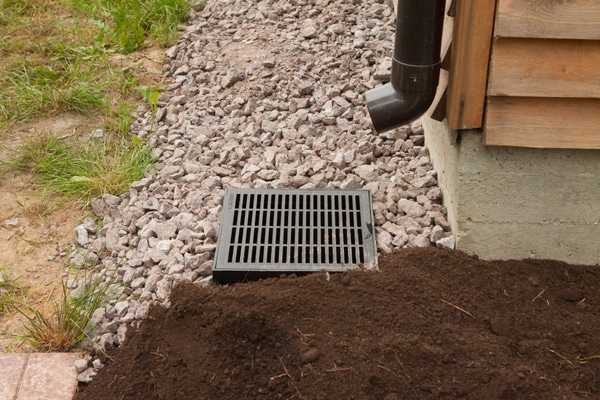

Фото – точечная закрытая

Ливневая канализация открытого типа использует наружные водоприемники. Они открытые и монтируются на поверхности участка. Конструктивно такие водостоки ничем не отличаются от внутренних, но они гораздо чаще заиливаются и требуют большего ухода. Используются в основном для дачи или загородного коттеджа.

Также существует такое понятие, как комбинированный или смешанный дренаж. В этой конструкции совмещаются особенности наружной и внутренней. В ней одна часть канализации выполняется из открытых стоков, а вторая из закрытых.

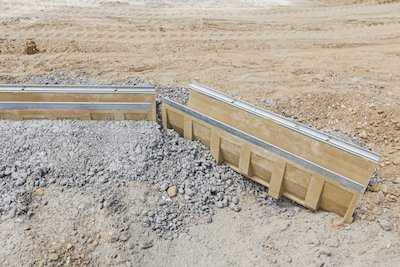

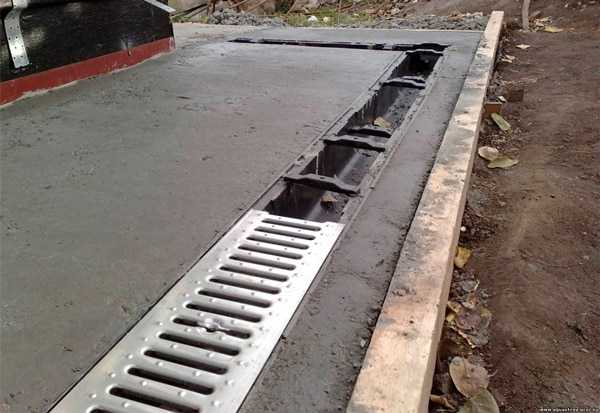

Фото – бетонирование лотков

Водопроводы и стоки ливневых канализаций могут быть пластиковые, бетонные, чугунные, стальные легированные или алюминиевые. Раньше использовалось даже дерево для постройки магистралей. Для частных домов используются стальные и пластиковые материалы(ПВХ), т. к. они легкие в монтаже и надежные в эксплуатации. Бетонные применяются в дренажной системе закрытого типа, их можно увидеть практически на каждой улице любого города.

Принцип работы

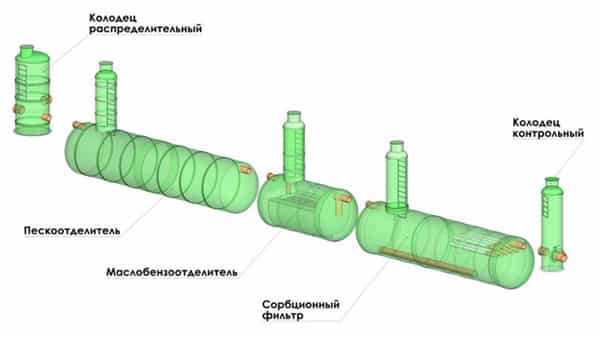

Конструктивно очистные сооружения ливневой канализации включают в себя следующие элементы: водостоки, решетки, пескоуловители, смотровые колодцы, поддоны, лотки и т. д. Принципиально, наружная и внутренняя канализации работают одинаково и по принципу сбора стоков делятся на:

  1. Точечные. Здесь каждая воронка установлена в отдельном участке двора. Все приемники соединены между собой магистралью, которая переправляет стоки в единую емкость. Этот вариант хорош для многоквартирного здания;
  2. Линейные. Эти сооружения представляют собой магистральные водопроводы, в которые вода стекает по всей площади канализации. Могут использоваться как для частного участка, так и для промышленных предприятий (заводов, АЗС) или на дорогах города и поселка.

Вода стекает в приемные воронки. Для их защиты от загрязнения используются специальные решетки, на поверхности которых скапливаются листья и прочий сор. Жидкость, попадая в магистральные стоки, также проходит через пескоуловитель – это специальный фильтр для ливневой канализации, которым осуществляется прочистка воды от песка и грязи. В дренаж также часто выводится водосток с крыши. В таком случае эта дренажная система называется напорная из-за увеличенного давления в системе.

Фото – конструкция

Из магистралей вода попадает в колодцы. В них она некоторое время хранится, после отстаивания и прочистки её можно применять для полива растений или прочих нужд. Существует также схема, в которой стоки не выводятся в определенную емкость, а просто переправляются за пределы участка.

Монтаж

Перед началом установочных работ ливневой канализации выполняется её расчет и проектирование. Потребный диаметр системы рассчитывается согласно СНиП. Для того чтобы определить размер водостоков, необходимо учесть ряд факторов:

  1. Среднегодовое количество осадков;
  2. Объем воды;
  3. Общую площадь стока. Расчет этого параметра разнится в зависимости от типа канализации. Для линейной он вычисляется путем общей площади участка, а для точечной – исходя из площади кровли;
  4. Тип грунта, глубина промерзания и грунтовых вод.

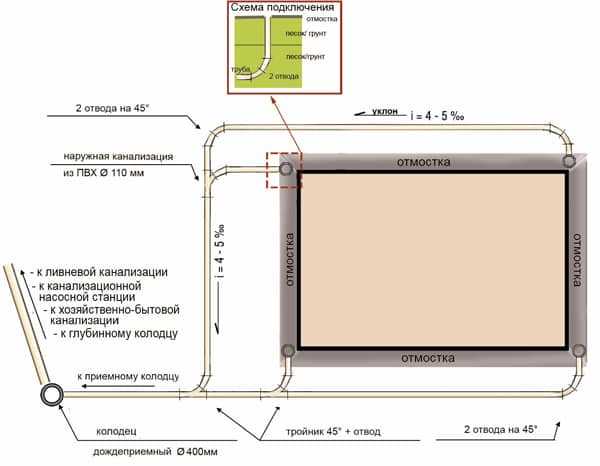

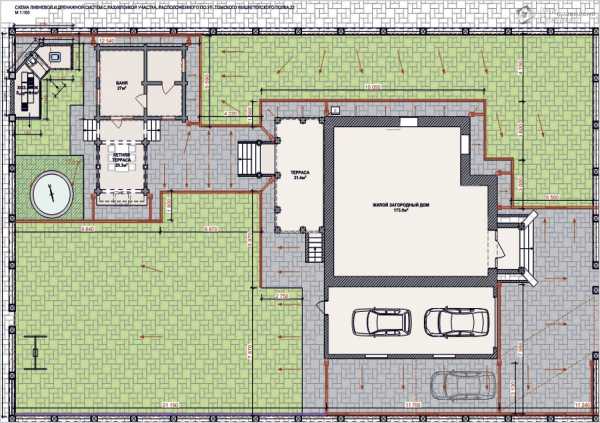

Фото – проект установки

Все данные, кроме объема воды, можно узнать в службе геодезии Вашего района. Для расчета объема существует формула:

Q=(q*20)*F*Ψ, где

  • q*20 – это интенсивность осадков;
  • F – площадь обслуживаемой поверхности;
  • Ψ – коэффициент в зависимости от материала зоны канализации. Для щебня – 0,4, для бетона – 0,85, для асфальта – 0,95, для кровель – 1.

Последовательность работ и правила установки ливневой канализации:

  1. Разрабатывается план (техническое задание) и смета. Это поможет сэкономить средства и время установки стоков. Типовой проект включает в себя данные о размере и месте установки сети, обозначения труб и прочие конструктивные данные;

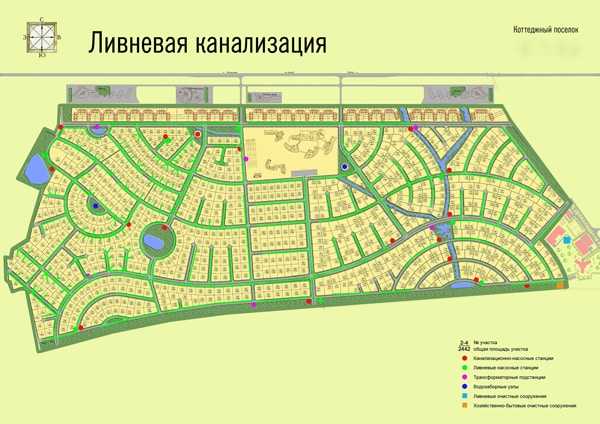

    Фото – пример ливневой канализации коттеджного городка

  2. После осуществляется рытье траншей. Нормы, по которым проводится прокладка трубопровода зависят от конкретного региона и нужного диаметра водостоков. Если сечение трубы не превышает полуметра, то её устанавливают на глубине 30 см. Если превышают, то на глубине 70 и ниже;
  3. Колодцы, очистные сооружения и сточные каналы нельзя устанавливать ниже уровня промерзания грунта. Такая прокладка нецелесообразна и может негативно отразиться на эффективности системы;
  4. Обязательно учитывается уклон дренажа. Монтаж ливневой канализации производится под уклоном 0,5 см на каждый погонный метр, также труба обязательно должна быть ниже, чем фильтрующий патрон;

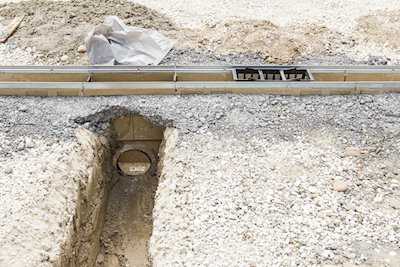

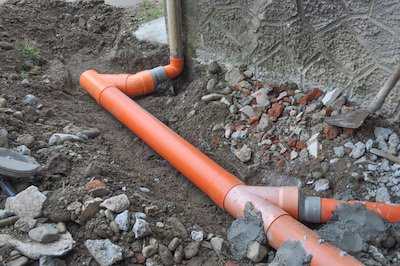

    Фото – траншея

  5. Устанавливаются водоприемные воронки. К ним подводятся выходы водостоков с кровли;

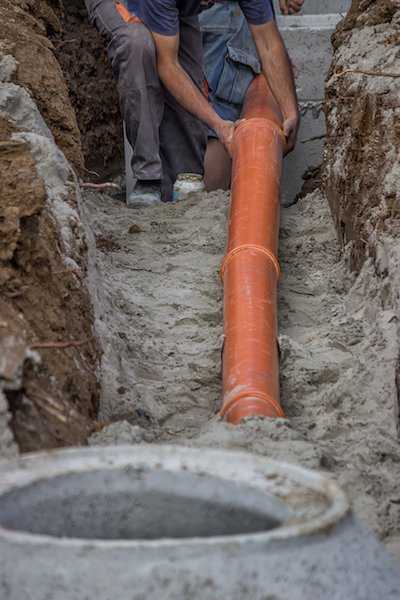

  6. После этого начинается установка магистралей. Перед их монтажом нижняя часть траншей уплотняет песчано-щебневой подушкой. Одновременно укрепляется яма для установки колодца;
  7. Монтируется приемник, к нему под наклоном подключаются магистральные направляющие. Иногда устройство ливневой канализации также включает в себя установку промежуточных смотровых колодцев. Их монтируют после разветвления труб;

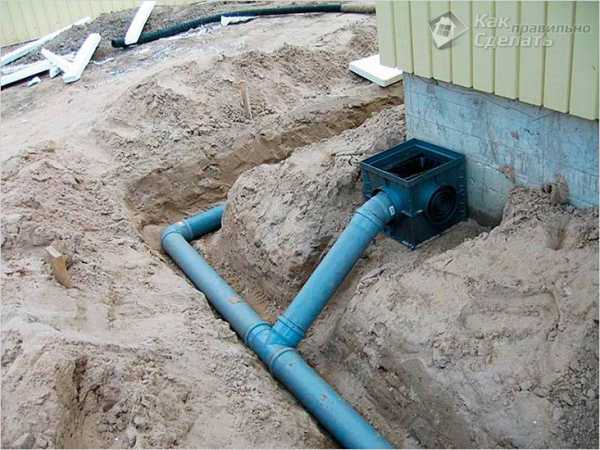

    Фото – засыпка

  8. Все части сети соединяются в единую систему при помощи фитингов. Места стыков герметизируются. Строительство завершается установкой решеток или засыпкой каналов (в зависимости от типа конструкции).

Обслуживание ливневой канализации требует особого подхода:

  1. Очистка стоков выполняется раз в полгода. Это необходимо для защиты системы от заиливания и снижения эффективности;
  2. Пескоуловители также прочищаются, но они обслуживаются каждые 3 месяца;
  3. К колодцам обязательно должен быть свободный доступ. Это также нужно для препятствия заиливанию.

Система периодически прочищается биологическими или химическими реагентами. Плановый ремонт (проверку фитингов и швов) проводят раз в год.

Видео: строение ливневой канализации

Обзор цен

Купить ливневую канализацию можно в любом крупном строительном гипермаркете (цена может зависеть от типа и материала системы).

Город Стоимость системы Uponor, у. е. (на 150 м2)
Москва От 1000
Новгород От 950
СПб От 1000
Тюмень От 900

www.kanalizaciya-stroy.ru

Как сделать ливневку и какие нужны лотки для ливневой канализации

Выбираем правильную ливневку для дома

Всего существует 2 вида водоотводных систем: точечного типа и канального. Первый вариант предусматривает попадание стоков из крыши, двора непосредственно в каналы за счет искусственно созданного уклона. Для того чтобы создать необходимые уклоны, вам придется переделывать полностью весь двор, а вот если у вас уже уложенная плитка, сделаны фундаменты и прочие экстерьерные элементы – уже поздно.

Устройство ливневой канализации канального типа является намного сложнее. Это далеко не лотки на крыше и несколько труб, как думают новички. Одними из основных компонентов являются:

  • технические отверстия для прочистки и смотровые колодцы;
  • водоотводящие подземные трубы, пластиковые или бетонные воронки;
  • гидравлические затворы, стояки из оцинкованного металла;
  • приемники, коллекторы, желоба на здании и под землей.

Основная масса каналов находится под землей. Спроектировать и воплотить   достаточно сложно, но, если знать несколько основных правил строителя, можно сделать своими руками и не пользоваться дорогостоящими услугами компаний.

Сооружаем наземную часть системы

Работать нужно будет непосредственно со всей территорией двора, не только дома. Ливневая канализация загородного дома состоит из 3 частей: элементы отвода ливневых стоков (благодаря которым они будут направляться в нужное русло), предметы сбора потока (желоба, подземные трубы, воронки, емкости) и система утилизации. Для того чтобы это все работало безотказно, нужно правильно выбрать углы наклона, сделать нужные соединения, технические отверстия для устранения неполадок. Рассмотрим подробнее, почему ливневая канализация своими руками считается одним из самых сложных процессов.

Шаг 1Расчет нужных материалов.

Для крыши нам понадобятся стояки из оцинкованного металла по 150 мм в диаметре, желоба 160 мм из пластика (в зависимости от угла наклона крыши), крепления металлические, анкерные болты 200 миллиметров. Это расчет для умеренной климатической зоны со среднестатистическими осадками в 600-900 мм в год. Согласно СНиП сток может происходить в центральную канализацию, в емкость или просто за пределы двора. Рассмотрим вариант отведения за пределы участка или сохранение для последующего полива. Нам понадобится еще 8 приемников, в которые будут сходиться желоба по участку (лучше будет выбрать на 250 мм).

Шаг 2Крепим стояки.

Количество стояков можно сделать любым, но помните, чем реже они стоят, тем больше воды будет накапливаться в желобах, она будет выливаться и сильнее засорять их. Как правило, расчет количества делают таким образом: на 1 угол крыши ставят 1 стояк. То есть, если у вас обычная двускатная крыша, тогда на 1 дом получается 4 оцинкованные трубы. Можно устанавливать пластиковые, но они очень плохо выдерживают большие нагрузки, пластик через несколько лет трескается при морозе, на солнечном свете. Стояки крепить лучше всего скобой, прихватить анкерами к бетонной или кирпичной стене. 1 крепления на 2 метра будет достаточно.

Шаг 3Крепим желоба

Учтите, что чем больше угол ската крыши, тем больше желоба нужно ставить, так как вода будет «выпрыгивать из них. Лучше всего взять с запасом, например 180-200 мм, чтобы обезопасить себя от брызг. Как правило, они крепятся не анкерами, как стояк, а непосредственно металлическим крюком, который прикручивается к стропилам крыши. Но все зависит от конструкции кровли. Можно взять небольшой саморез или металлические выносы по 70 сантиметров. Главное – выставить элемент так, чтобы все количество воды попадало именно в него. Можно вылить литров 10, проверить работу.  Что касается общего уклона, то здесь он большой не нужен, так как внешне желоб будет смотреться не вровень с крышей – это будет некрасиво. Уклона в 0.1-0.2 % будет более чем достаточно, если хотите быстрее сток – поставьте на 2-3 см глубже канал и вода будет быстрее сбегать в стояк за счет большого перепада.

Шаг 4Выставляем приемники под стояками.

Актуально будет сделать приемную воронку, которая будет улавливать все, что падает из трубы для ливневой канализации – она не образует брызг. Приемник должен располагаться уже под землей, так как если сделать его вровень, брызги будут вылетать. Боковая сторона примерно 35-40 сантиметров – лучше взять с запасом, стоимость сильно не отличается.

Делаем подземную часть системы

Теперь переходим к подводной части айсберга, которая по традиции в 6-7 раз больше надземной. Здесь нам придется сделать качественную сеть из лотков для воды, труб для ее транспортировки в центральную водоотводную канаву. Вся сеть должна делаться с минимум разворотов, без перепадов угла наклона в пределах одной «ветки». Рассмотрим процесс пошагово.

Шаг 1Подводка от стояков к приемникам.

Прокладываем лотки от приемника и до трубы, которая будет собирать воду и направлять ее в центральную ветку. Таких лотков у нас будет точно такое количество как стояков. Можно прокладывать открытые конструкции, которые будут собирать воду еще со двора, можно использовать закрытые (те же трубы) — они будут удалять воду только с крыши. Открытые лотки берем, как минимум, 25 сантиметров шириной и 15 глубиной, крышка металлическая (вдруг по ним надо будет ездить автомобилем сверху). Слишком большие лотки нельзя делать, так как при сильном дожде канал должен самостоятельно очищаться, если вода не будет полностью заполнять и течь медленно – часто придется чистить. Закапываем заподлицо с землей, можно углубить их на 3 сантиметра.

Шаг 2Подводим лотки к центральной трубе.

Она будет лежать у нас с двух сторон участка, так как тогда можно сделать больше угол уклона. Прямая труба параллельно дому и участку прокладывается посредине двора. В нее стекает вода с дома, периметра и отдаленных участков двора, если необходимо (дополнительно бросаем лотки с другой стороны). Лотки к трубе  должны подходить вровень, чтобы не мешать транспортировке воды. Труба укладывается под углом 0.4%, то есть на 1 метр погонный перепад должен составлять не менее 4 сантиметров. Естественно, выбираем самую низкую точку участка – в нее станем отводить воду.

Шаг 3Прокладываем выводную канаву.

В нее будет попадать 2 трубы, которые лежат параллельно стенам дома с двух сторон. Таким образом, у нас собирается вода со всего участка, ее поток очень большой, поэтому диаметр канавы должен быть не менее 45-50 сантиметров – здесь чем больше, тем лучше. Ее можно проложить под углом 0.25%, чтобы меньше делать земляных работ. Выбираем место выброса, желательно, чтобы это была самая нижняя точка участка (иначе копать придется много), закапываем трубу, врезаемся в нее двумя центральными трубами – дело сделано.

Важно: помните, что при автономной системе канализации нельзя делать выброс в септик. За год с участка 30х30 метров набегает примерно 60 кубов – с таким объемом ваша дренажная канализация не справится, а септик будет очищать и до этого нормальную воду. Дождевая канализация должна попадать в емкость 5-6 кубических метров или выводится за участок. Потом  можно будет установить глубинный насос, и использовать емкость при засухе для полива огорода или сада.

Несколько секретов как повысить комфорт в доме

Ваша система уже будет работать, но если она может делать это лучше, почему бы не воспользоваться шансом? Сейчас мы рассмотрим с вами несколько строительных хитростей, которые существенно повысят ваш комфорт во время и после дождя.

  1. Устанавливаем смотровые колодцы. Мало кто хочет морочить голову с этой, казалось бы, ненужной вещью, но их лучше будет сделать по 1 на каждый канал и по 1 на каждую центральную трубу. Дело в том, что ветки, листья, хвоя, мусор и другие частицы все равно будут попадать в ливневку, потом придется разбирать все, чтобы почистить или ходить в лужицах. 1 смотровой колодец решит проблему: прочистить канал можно будет всего за несколько минут!
  2. Делаем завитки на стояках. Вас раздражает сильный шум воды по оцинковке ночью? Ставим по 2 завитка на стояк, желательно пластиковые, напор будет намного меньше, удар внизу также уменьшится в 2-3 раза, не будет слышно хлюпанья.
  3. Стояки можно делать не только на углах, но в любом удобном месте, выбираем место по периметру дома без окон, расположенных рядом, выносим туда трубу, лучше будет разрезать на 2 части улавливатели.
  4. Монтаж ливневой канализации лучше проводить с испытаниями во время процесса. Запасите несколько ведер воды для примерного осмотра силы напора и угла наклона монтируемого канала.
  5. При выставлении лотков обращайте внимание на почву, обязательно нужно сделать подушку из щебня или песка, еще лучше – стяжку сантиметров на 5-6, чтобы они не просаживались со временем. Также бетонировать лучше трубу и канаву, так как вода, которая может затекать, будет постоянно подмывать ее, со временем изменяя угол наклона.

Если все сделать правильно, ливневка будет служить вам много лет, а уход за ней не будет занимать у вас больше 20 минут времени в месяц.

grounde.ru

Ливневая канализация - технология монтажа

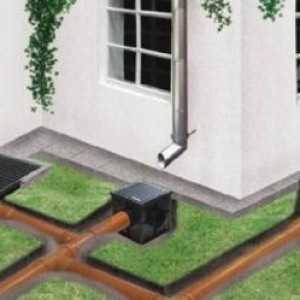

готовая ливневая канализация на участке

Затяжные дожди приводят к большим проблемам, застают врасплох большую часть владельцев домов. Неприятно, когда участок земли похож на болото. В итоге стены и фундамент дома затапливаются, а это приводит к выходу из строя сооружений. Избавит от всех неприятностей ливневая канализация.

канализация ливневая линейного типа

Ливневая канализация – это конструкция, которая обеспечивает защиту фундамента дома и земельного участка от дождевых вод. Работы по обустройству ливневой канализации в основном начинаются уже после того, как произведена отделка фасада и перед началом работ по облагораживанию и мощению прилегающей территории. Сначала рассмотрим систему ливневой канализации, главной задачей которой является вывод воды с земельной территории.

Чтобы произвести монтаж ливневой канализации, нужно знать санитарные правила и нормы, в которых явно изложены все вопросы монтажа ливневых магистралей. Регламентирующие принципы в СНиПе указывают на правильную установку внешних канализационных систем. Формулы, которые также есть в СНиПе, помогают осуществить точные расчеты по установке ливневой канализации. Данный документ регламентирует наличие необходимых стройматериалов и глубину монтажа системы.

Типы ливневых канализаций

На сегодняшний день насчитывают три вида ливневых канализаций:

  • линейная система;
  • точечная система;
  • закрытая система.

Точечная ливневая канализация

Этот тип магистрали характеризуется большим числом дождеприемников, соединенные трубами небольшого размера. Чтобы время эксплуатационного периода стало больше, необходимо встраивать специально предназначенные фильтры на дождеприемники.

Ливневые линейные системы

Как и чем разрезать кирпич — рассмотрим все основное оборудование для резки кирпича.

Канализационные линейные системы – это небольшое количество канавок, по которым непосредственно и происходит вывод воды после дождя с территории. Особой характеристикой этой канализации стала необходимость установки системы под углом. В противном случае, если не удалось сделать под наклоном, то необходимо будет оснащать такую канализацию несколькими насосами.

Особенности закрытой ливневой канализации

Закрытая канализация состоит из дождевых приемников, соединенных трубами для вывода дождевой воды. Отвод воды производится в колодец глубиной один метр.

Устройства канализационных магистралей

К материалам ливневой канализации относятся:

составляющие ливневой канализации

  1. Дождеприемники. Это одно из главных звеньев таких систем. Главное предназначение элементов заключается в отводе воды с придомового участка.
  2. Поддоны дверные. Тип приемника, который прикрепляется около двери или ворот.
  3. Трубы. Система канализационных магистралей предполагает в себе трубы. Они способствуют отводу воды за дворовую территорию или в отдельный колодец.
  4. Пескоуловители. Этот элемент канализации представляет собой фильтр, который находится сверху над дождевым приемником. С его помощью образование мусора в ливневой канализации снижается в несколько раз.
  5. Проверочные коллекторы. Такие системы устанавливаются, чтобы проверять состояние канализации, найти изъяны и слабые места.

Можно комбинировать материалы, для этого требуется учитывать особенности участка и эксплуатацию канализации. Например, не имеет смысла монтировать решетки из чугуна в месте, где не ездят автомобили. В данном случае можно использовать оцинкованные решетки, которые много лет прослужат верой и правдой.

Необходимые расчеты ливневки

Перед установочными работами требуется провести определенные расчеты, чтобы система правильно функционировала долгое время. Для этого нужна такая информация:

  • средний показатель осадков в области за год;
  • типы и характеристики почвенного состава;
  • местонахождение ранее установленных систем канализации.

Расчет необходимого размера магистралей канализации можно подсчитать по формуле следующего вида:

Q = q20 x F x ?

Где Q – это объем дождевой воды, которая будет выводиться с земельной территории, q20 – частота дождевых ливней.

Эта величина варьируется исходя из месторасположения, таким образом, для каждого региона она будет индивидуальна. Найти показатели можно в санитарных нормах и правилах.
F – данное обозначение показывает на площадь земельной территории, с которой должен производиться отвод воды, а ? – это показатель, исчисляемый в зависимости от состава материала покрытия территории, откуда будет выводиться дождевая вода.

Необходимо знать! Данный показатель для щебневого покрытия равен 0.4, но если при устройстве такого мощения применялся битум, то показатель вырастает 0.6. При условии, если укладка бетонная, то коэффициент равен 0.85, а при условии, если покрытие из асфальта, то коэффициент поднимется до 0.95. Показатель для кровельных изделий – 1. Практически во всех случаях при монтаже магистралей канализации внешнего вида применяются трубы диаметром до 15 см. При обычных земельных участках хватит диаметра до 11 сантиметров.

Глубина прокладывания труб ливневой канализации

Качественная работа ливневой канализации зависит от того, где она будет располагаться. Понятно, что наилучший вариант установки под землей. Решением этой проблемы станет регламентирующий документ. В СНиПе говорится о том, что глубина расположения труб должна соответствовать нормам уже ранее практикованной работой строительных сетей в том или ином регионе.

В основном, при использовании труб диаметром 0.5 м наименьшая глубина должна составлять 0.3 м. В случае если применяются трубы более крупного диаметра, то их устанавливают на глубине равной 0.7 м.

Чтобы отпустить все сомнения в полученных подсчетах и обойти эти сложные вычисления, можно прибегнуть к помощи специалистов в области систем канализации, а именно о нужной глубине. Такую информацию можно узнать и у знакомых, которые уже сталкивались с установкой ливневой канализации.

Уклон ливневых труб

уложенные в траншеи трубы ливневки

При подсчете необходимого наклона канализации прибегают к таким факторам, как:

  • необходимый размер труб;
  • способ вывода дождевой воды;
  • материал покрытий.

Рассмотрим пример, если диаметр трубы равен 20 см, то уклон соответственно должен составлять 7 мм на отдельный отрезок трубы, равный одному метру. А при диаметре ливневой канализации в 15 см, ее наклон составляет 8 мм на каждый метровый участок магистрали. При необходимости наклон можно сделать меньшим. Все касающиеся данные располагаются в СНиПе 2.04.03-85, исходя из которого, можно узнать, что с канализационной системой равной диаметру 20 см, трубу допускается убавить до 5 мм, а с 15 см до 7 мм.

Это говорит о том, что при установке ливневой канализации можно сохранить примерно по 2 мм каждого метра канализационной трубы. Важно не забыть о том, что регламентирующие нормы указывают как на меньший, так и на больший уклон магистрали. Если допустить ошибку в подсчетах, то возникнет проблема в скоплении мусора в канализации. Это объясняется тем, что при максимальном наклоне сток воды обильный, поэтому грязь в дождевых водах остается на поверхности канализационной системы.

Технология установки кровельных элементов

Когда работы по подготовке закончены, а схемы готовы, тогда начинается монтажные работы по установке ливневки. Трубы, используемые с целью вывода воды с крыши, устанавливаются под уклоном в 2 %, исходя из отношения к размеру сооружения. Ниже мы объясним поэтапный план руководства по установке. Первым делом необходима установка дождеприемников для воды. Для монтажа сверлятся дырки, затем устанавливается сам элемент канализации и крепится мастикой. Все границы обрабатываются силиконовым герметиком. При установке линейной канализации необходимо начать подвешивать магистраль или лотки.

После того как вид ливневой канализации выбран, необходимо заняться установкой труб или стояков для вывода дождевых осадков. Для одного типа канализационной системы завершающим моментом будет монтаж закрытого отвода воды, при другом типе – открытого вывода воды в дополнительный трубопровод. Установочные работы проходят с применением хомутиков, элементы фиксируются на стеновых строениях или перегородках. Учитывая угол наклона, разметка делается заранее.

Установка наземного элемента ливневки

уложенные в траншеи трубы ливневки

Монтирование наземной части ливневой канализации осуществляется следующим методом. Главное здесь установить правильный наклон с помощью трассировочного троса. Перед тем как начинать работу с землей, должна пройти разметка территории. Можно приниматься к выкапыванию ямок и ревизионных колодцев. Работа выполняется с учетом глубины, на какую земля может промерзнуть зимой. Также нужно прокопать траншеи и для установки желобков и лотков. Далее требуется произвести монтаж дождеприемников. В выкопанные траншеи высыпают небольшой слой песка и утрамбовывают. Соблюдая правила по схеме укладываются трубы в подготовленные места.

Затем все элементы канализационной системы соединяются в одно целое и устанавливаются фильтры и защитные решетки. В последнюю очередь происходит монтажные работы по установке приемочных лотков воды, которые закрепляются на цементную основу, после этого магистрали закапываются. По окончанию всех монтажных работ необходимо провести проверку функционирования канализационной системы, направив струю воды на участок с готовой системой канализации. Если канализационная конструкция работает правильно, значит, установка прошла правильно. При правильной эксплуатации ливневая канализация будет радовать на протяжении долгих лет.

Проектирование охранных зон для канализационной системы

В основном домовладельцы не подозревают, что после установки канализации необходимо произвести устройство охранной территории. О размерах такого участка упоминается в регламентирующих и нормативных документах. Чтобы определить место охранной зоны, необходимо от канализационной системы отступить по 5 метров в бок.

На земельном участке с установленной канализацией категорически запрещается:

  • строить другие объекты;
  • образовывать свалки;
  • строить парковочные зоны;
  • не рекомендуется делать насаждения зеленых растений с огромными корнями ближе, чем на три метра от канализации;
  • нельзя, чтобы вывод воды к колодцу был ограничен.

Благоустройство участка всегда должно сопровождаться монтажом канализационной системы. Все работы при планировании схемы и монтажа можно выполнить самостоятельно. Для качественного функционирования всех канализационных магистралей перед тем, как начинать монтажные работы будет полезным изучение соответствующих правил и норм в нормативных и регламентирующих документах.

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Ливневая канализация своими руками - как самостоятельно сделать ливневую канализацию

Атмосферные осадки – это природное явление. Снег и дождь падает на крышу, и затем вся эта вода стекает под фундамент. В результате зданию может быть нанесен существенный вред. Чтобы этого не произошло, воду необходимо отводить. Для этого создается специальная канализационная система, о ней мы расскажем вам в этой статье.

Что представляет собой ливневая канализация

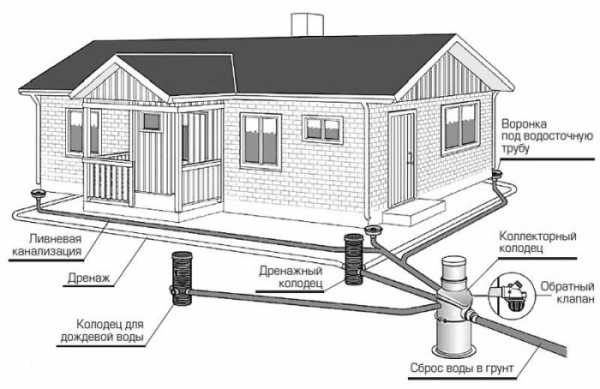

Схема устройства системы водоотведения частного дома

Многие считают, что ливневка – это трубы, которые идут с крыши домов. Это не совсем так. Водосток является частью этой системы, но далеко не самой главной. Если ее разбить на части, то сюда войдут:

Все эти элементы вместе и составляют общую систему.

Типы ливневой канализации

Ливневка открытого типа

Существует два типа. Первый, открытый, используется в том случае, если количество осадков небольшое. Он представляет собой систему желобов и лотков, которые соединяются в одну канаву. С помощью такой системы можно отводить воду с небольших по площади участков.

Более мощной считается закрытая система. В этом случае используются различные элементы водосбора, от которых вода (по проложенным под землей трубам) отводится с участка.

Какую бы систему вы ни установили, она сослужит добрую службу, особенно в местах с большим количеством осадков. Такая канализация не только делает жизнь более удобной (на участке не будет луж и грязи), но еще и помогает справиться со многими проблемами. Во-первых, отводя излишки воды, вы защищаете дом от подмывания. Фундамент и стены не будут подтопляться, а значит, они прослужат намного дольше.

Во-вторых, на тропинках возле вашего дома будет меньше наледи, а это повысит безопасность. Также отвод лишней влаги (особенно на участках с уклоном) не допустит коррозии почвы.

Составляем проект системы

Проект канализации

Перед началом строительства необходимо составить проект. А для этого требуется собрать некоторую информацию. В первую очередь следует узнать, сколько осадков выпадает в месте расположения вашего дома. Также собрать сведения о типе грунта, насколько глубоко залегают грунтовые воды и т.д. Все эти сведения можно отыскать в строительных справочниках или (если есть возможность) в отделе архитектуры вашего поселения.

Во-вторых, нужно рассчитать наклон на вашем участке. То есть узнать, в какую сторону будет стекать вся вода. Еще один немаловажный факт, который вы должны знать – это куда вы будете отводить собранную воду. Здесь может быть несколько вариантов:

  • в центральную канализацию;
  • в природный или искусственный водоем;
  • в септик с оборудованными полями фильтрации;
  • в дренажный колодец.

Зная все эти данные, можно все распланировать. Также следует ознакомиться с таким документом, как СНиП 2.04.03-85. В нем указаны все требования, которые предъявляются к монтажу наружной системы. Их также следует учитывать.

Какие материалы и элементы использовать

Бетонный желоб

Прежде чем рассказать о том, как сделать ливневку, стоит поговорить об используемых элементах и материалах для их изготовления. Система такой канализации – это своеобразный трубопровод, который должен собирать дождевую и талую воду и выводить ее за пределы участка. Поэтому значительную часть такой системы составляют трубы. К ним предъявляются особые требования:

  • Достаточная прочность. Так как они будут находиться в земле, то должны с запасом выдерживать большие нагрузки. Причем как наружные, так и внутренние.
  • Устойчивость к агрессивным средам. По каналам будет стекать дождевая и талая вода, которая может нести с собой различные реагенты и химические вещества, все это трубы должны выдерживать.
  • Переносимость перепадов температур. Система будет находиться снаружи и должна выдерживать и летний зной, и зимние морозы.

Пескоуловитель для подключения водоотвода

Кроме самих канализационных труб, в описываемую систему входит еще ряд элементов. Их установка необязательна и производится по необходимости. К таким элементам относятся:

  • Дождеприемник – конструкция, которая будет собирать воду с водостоков здания.
  • Дождевой колодец. Он необходим, чтобы соединить дождеприемник (который располагается близко к поверхности) с трубами.
  • Лотки для сбора атмосферных осадков. Они укладываются в местах наибольшего их скопления.
  • Пескоуловители. С их помощью можно легко прочистить систему.
  • Сифоны, заглушки и т.д.

Если говорить об используемых материалах, то стоит обратить внимание на пластик. Он довольно прочный и не подвержен пагубному воздействию окружающей среды. Пластиковые трубы и другие элементы прекрасно справляются с отведением вод с участка. Если необходимо прокладывать систему под дорогой (например, если место водосброса находится далеко от участка), то желательно выбрать более прочный материал. В этом случае часто используют асбестоцементные или железобетонные трубы.

Монтаж системы

Монтаж

После сбора всей необходимой информации и составления плана, можно приступать к монтажу системы. Первым делом делаем планировку на местности. Размечаем места установки элементов водосбора. Отмечаем, где будут проходить трубы.

В результате такой работы у вас должна получиться единая система. От всех конструкций, в которые будут попадать осадки, должны отходить канализационные трубы. По ним вода и будет стекать в место отведения.

Трубы укладываются в траншеи. Желательно, чтобы глубина их залегания была ниже уровня промерзания грунта. Если этого сделать не получается, то необходимо предусмотреть утепление.

Укладка труб

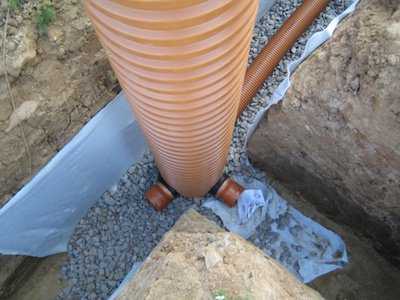

При прокладке труб на дне траншеи создается подушка. Она делается из слоя песка, толщиной в 10‒20 см. При помощи этой подушки необходимо создать небольшой уклон трубы. Он должен составлять не менее 2 градусов. Уклон делается в сторону, где находится место сброса стоков.

Чтобы накопившийся в корзинке мусор не попал в водосточную трубу, а неприятный запах не распространялся во дворе, каждую точку водосбора нужно оборудовать специальными перегородками-сифонами.

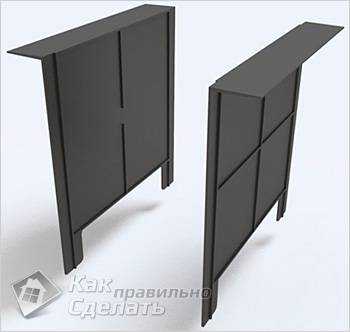

Перегородка-сифон к дождеприёмнику Монтаж начинается с установки дождеприемников (если у вас уже смонтирована система водостоков). От каждого из них труба должна вести в общую систему. Также к основной трубе подключаются лотки для сбора воды и другие элементы водосбора.Также в системе желательно наличие пескоуловителей и заглушек. Первые позволяют легко очищать систему, а вторые не дадут воде течь в обратном направлении (в случае засора).

Если на участке предусмотрено установка дренажной системы, то трубы можно уложить с ней в одну траншею. Но это вовсе не значит, что одна из этих систем может заменить другую. У них разные функции. Ливневка отводит лишнюю воду с поверхности, а дренажные трубы не дают грунтовым водам навредить фундаменту здания.

В итоге основная труба должна заканчиваться местом сброса. Это может быть либо водоем, либо овраг, либо система общей канализации. Но часто на загородных участках устанавливают дренажный колодец или систему септиков.

Видео

Монтаж труб и дренаж участка и фундамента

kakpravilnosdelat.ru

как правильно установить вокруг дома дождеприемники, дренаж (схема)

Принцип работы и составные части ливневой канализации. Составные части ливневки

Для того чтобы понять как функционирует ливнёвка необходимо разобраться с перечнем компонентов, входящих в ее систему и принципом работы в целом.

В стандартный набор компонентов ливневой канализации входят:

  1. Дождеприемники (точечный дренаж), представленные воронками, поддонами, линейными лотками. Их основная цель - сбор воды;
  2. Придверные поддоны. Устанавливаются перед крыльцом дома и собирают воду;
  3. Желоба, трубы, лотки. Транспортируют воду к фильтрам, а затем в коллекторы;
  4. Пескоуловители размещают на пути сточных вод при перемещении от лотков до колодцев, чтобы он задерживал незначительные соринки и мусор, и поток не засорил всю систему.
  5. Дренажные трубы, способствующие сбору лишней влаги из почвы и отводу ее в колодцы.
  6. Канализационные люки, предназначенные для наблюдения за системой.

Принцип работы системы

Принцип водоотведения с помощью ливневой канализации вокруг дома основывается на том, что осадки, стекая с крыши, направляются по желобам непосредственно к воронкам, а оттуда по трубам стекает в дождеприемник и подземный коллектор.

По такому же принципу делают линейный дренаж, который осушает участок путем отведения лишней воды в специально отведенные колодцы. Система предполагает собой монтаж дренажа, который и перенаправит природные потоки к фиксированному водосбросу. Лотки и трубы устанавливаются вровень с землей под специально рассчитанным уклоном.

Коллектором могут быть инженерные коммуникации, любые канавы, водоемы или специально обустроенные дренажные колодцы.

Особенности и виды ливневых канализаций. Характеристики и принцип монтажа точечной системы

По способу сбора стоков ливневки делятся на два типа: точечные и линейные. От выбора типа водоотвода зависят особенности монтажа всей системы.

Точечная ливневка представляет собой систему, основной частью которой являются дождеприемники, они должны быть расположены под желобами водостоков. Дождеприемники необходимо располагать в специально выкопанных ямах небольшого размера и оборудовать специальными решетками и пескоуловителями, направленными на то, чтобы задерживать и не пропускать в систему мусор и частички почвы.

Составными частями системы поверхностного водоотвода являются водоприемные воронки и трубы, которые стыкуются между собой при помощи отверстий, находящихся в воронке.

От воронок устанавливается колено, представляющее собой трубу, направленную вниз. Важно достичь того, чтобы эта труба располагалась ниже уровня промерзания грунта. При укладке труб необходимо следить, чтобы они были уложены под наклоном не менее 2%, за счет этого приема во время эксплуатации стоки будут легко уходить в коллектор.

Коллектор представляет собой емкость или, в которую поступают стеки ливневой канализации. Для очистки коллектора при помощи насоса воду перекачивают в водоемы, овраги, находящиеся неподалеку. Над коллектором располагается смотровой колодец.

Смотровой колодец необходимо оборудовать люком (диаметром 1 м), с помощью которого можно будет следить за работой системы, своевременно очищать коллектор и доставать скопившийся мусор.

Особенности монтажа ливневой канализации линейного типа

Ливневка линейного типа - это сеть каналов, проложенных под землей в немного углубленных траншеях. Точно так же как и в точечной канализации, в линейной присутствуют решетки и пескоуловители. Отличительной чертой является то, что канализация линейного типа собирает стоки не только с крыши, а и с дорожек и площадок за счет того, что решетки устанавливают не точечно, а вдоль всей линии. Преимуществом данного типа канализации является способность охватывать больше объектов для отведения воды.

Для усиленного отведения стоков перед домом можно установить более широкий лоток, способствующий оперативному отведению осадков в коллектор.

Несложные правила комбинации ливнёвки и дренажа

Для того чтобы ливневка была защищена от перезагрузки во время сильных осадков или когда тает снег ее не рекомендуется совмещать с дренажной системой. Чтобы избежать проблем с дренажом в осенне-зимний период, его необходимо прокладывать ниже глубины промерзания грунта.

Защита труб от разрушений, вызванных давлением подземных, талых вод и земли достигается с помощью того, что траншею для дренажа делают более глубокой и засыпают гравием и щебенкой.

Монтаж дренажа проводят под наклоном, который будет равен не менее 2%. Стоки из дренажа следует направлять в любое углубление, ручей или канаву.

ogodom.ru
